INSTRUKCJA OBSŁUGI BK-UM03 SHARP

Użyj tego Krótkiego Przewodnika, aby skonfigurować i rozpocząć korzystanie z roweru elektrycznego. Aby uzyskać bardziej szczegółowe informacje na temat modelu roweru elektrycznego, prosimy o zapoznanie się z instrukcją online, którą można znaleźć, klikając w poniższy link lub skanując kod QR i wyszukując model o nazwie BK-UM03.

Przydatne narzędzia do montażu i użytkowania roweru (nie dołączone).

Klucz imbusowy 0,12 cala (3 mm)

Klucz płaski 13-15

Klucz imbusowy 0,16 cala (4 mm)

Klucz płaski 18-19

Klucz imbusowy o długości 0,20 cala (5 mm)

Śrubokręt Phillipsa

Klucz imbusowy 0,24 cala (6 mm)

Akcesoria (w zestawie).

Klucze do blokady akumulatora

Instrukcja szybkiego uruchomienia

Ładowarka baterii

Przewodnik gwarancyjny

Pedaty

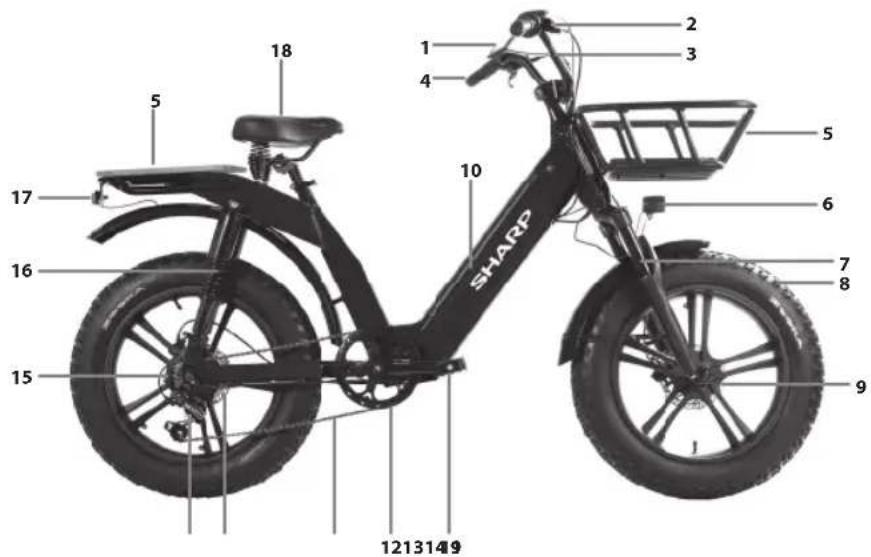

1 2 3 4 5 5 6 7 8 9 10 11 12 13 14 15 16 17 18 SHARP

1. WYŚWIETLACZ

2. Dźwignie hamulcowe

3. Kierownica

4. Chwyty

5. Bagażnik

6. Przednie światło

7. Przednie zawieszenie

8. Opona

9. Hamulce tarczowe

10. Baterie

11. Pedaty

12. Zestaw korby

13. Lańcuch

14. Tylny przerzutnik

15. Silnik piasty

16. Tylne zawieszenie

17. Tylne światło

18. Siodło

Ważne środki ostrożności

UWAGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE OTWIERAĆ

Proszę zapoznać się z niniejszymi instrukcjami bezpieczeństwa i wziąć pod uwagę poniższe ostrzeżenia zanim urządzenie zostanie uruchomione:

Ikona pioruna z grotem wewnątrz trójkąta równobocznego ostrzega użytkownika przed nieizolowanym „niebezpiecznym napięciem” w obudowie produktu, które może być na tyle wysokie, że stwarza ryzyko porażenia prądem.

Wykrzyknik wewnątrz trójkąta równobocznego powiadamia użytkownika o ważnych wskazaniach dotyczących obsługi i konserwacji (serwisowania) zawartych w instrukcji obsługi urządzenia.

Ten symbol oznacza, że produkt należy usuwać w sposób przyjazny dla środowiska, a nie z innymi odpadkami gospodarczymi.

\~

Napięcie prądu przemiennego

Urządzenie klasy II

Żeby zapobiec pożarowi, zawsze trzymaj świece i inne źródła otwartego ognia z daleka od urządzenia.

WAŻNE: Należy się uważnie zapoznać z niniejszą instrukcją obsługi i zachować ją na przyszłość.

UWAGA: Załóż kask ochronny!

Aby zminimalizować ryzyko urazu, nosząc odpowiedni kask podczas jazdy!

Ryzyko wypadku i urazu

• Nieprawidłowa obsługa roweru elektrycznego z powodu niewystarczającej wiedzy może spowodować wypadek. Proszę zapoznać się z funkcjami roweru elektrycznego przed jazdą.
• Zapoznaj się z dźwignią hamulca z wyprzedzeniem, jeśli nie jesteś wystarczająco świadomy rozmieszczenia hamulców przednich i tylnych. Proszę również odpowiednio dostosować przed jazda.

- Upewnij się, że hamulce są prawidłowo wyregulowane i działają poprawnie.

UWAGA: Elementy sprzętu mogą nie być w pełni dokręcone, w tym między innymi śruby, nakrętki, przednia oś piasty, tylne koło, mechanizmy kierownicze (kierownica, trzon), system hamulcowy, system napędowy, pedały itp.

Aby zminimalizować ryzyko urazu, upewnij się, że wszystkie elementy roweru są mocno i poprawnie zamocowane, a także że nie doszło do utraty sprzętu, uszkodzeń czy innych rodzajów zniszczeń.

UWAGA: Ten rower jest przeznaczony dla dorosłych. Dzieci mogą jeździć na nim tylko pod nadzorem dorosłych.

Aby zminimalizować ryzyko wypadku i urazu, upewnij się, że rower i jakiekolwiek jego elementy nie są w zasięgu dzieci poniżej 3 roku życia.

UWAGA: Może dojść do uszkodzenia komponentów z powodu niewłaściwego użytkowania roweru.

Ryzyko wypadku i urazu!

• Nie jeźdź na rowerze po rampach czy kopczykach.
• Nie używaj tego roweru do jazdy w terenie.
• Nie jeźdź na rowerze po schodach, skałach czy innych stopniach o wysokości większej niż 15 cm.

Niewłaściwe dodatki lub modyfi kacje roweru oraz nieodpowiednie akcesoria mogą spowodować awarię roweru.

Aby zminimalizować ryzyko wypadku i urazu, nie dodawaj żadnych dodatkowych akcesoriów, które nie zostały zakupione od sprzedawcy lub bez uzyskania od niego zgody, w tym między innymi fotelików dziecięcych, przyczep, itp.

UWAGA: Nie jeźdź na rowerze w ryzykowny sposób.

Aby zminimalizować ryzyko wypadku i urazu, jeździj na rowerze tylko w prawidłowy sposób. Upewnij się, że jesteś w stanie kontrolować rower i nie próbuj niebezpiecznych manewrów, w tym między innymi jazdy bez trzymania rąk, skoków i jazdy na jednym kole.

UWAGA: Brak konserwacji roweru stanowi ryzyko wypadku i urazu Sprawdź rower przed każdą jazdą, w tym między innymi funkcję hamulców, zużycie opon i ciśnienie PSI, stan śrub i nakrętek, kierownicę oraz napięcie szprych.

Jeśli podczas jazdy usłyszysz jakiekolwiek nieprawidłowe dźwięki, natychmiast zatrzymaj się i sprawdź cały rower.

UWAGA: Upewnij się, że jesteś w pełni zgodny z lokalnym prawem. Ryzyko grzywny i konfi skaty!

Przed rozpoczęciem jazdy na rowerze, upewnij się, że rower spełnia standardy lokalnego prawa.

Odblaski nie są zamiennikiem wymaganych światel. Jazda o świcie, o zmierzchu, w nocy lub w innych momentach o słabej widoczności bez odpowiedniego systemu oświetlenia rowerowego i bez odblasków jest niebezpieczna i może prowadzić do poważnych obrażeń lub śmierci.

Jeśli twój rower nie jest odpowiednio dopasowany, możesz stracić kontrolę i upaść.

Śruby, które są zbyt mocno dokręcone, mogą się rozciągać i deformować. Nie wystawiaj swojej baterii na wysokie temperatury.

Jazda na rowerze z nieprawidłowo wyregułowanych hamulcami lub zużytymi klockami hamulcowymi jest niebezpieczna i może prowadzić do poważnych obrażeń lub śmierci.

Nigdy nie pompuj opony powyżej maksymalnego ciśnienia oznaczonego na boku opony lub obręczy koła. Jeśli maksymalne ciśnienie dla obręczy koła jest niższe niż maksymalne ciśnienie pokazane na onponie, zawsze stosuj niższą wartość. Przekroczenie zalecanego maksymalnego ciśnienia może spowodować ściągnięcie opony z obręczy lub uszkodzenie obręczy koła, co mogłoby spowodować uszkodzenie roweru i zranienie kierowcy oraz osób postronnych. Najlepszym i najbezpieczniejszym sposobem na napompowanie opony rowerowej do właściwego ciśnienia jest użycie pompy rowerowej z wbudowanym manometrem.

Zbyt mocne lub zbyt nagłe hamowanie może zablokować koło, co może spowodować utratę kontroli i upadek. Nagłe lub nadmierne użycie przedniego hamulca może wyrzucić rowerzystę przez kierownicę, co może skutkować poważnym urazem lub śmiercią.

Natychmiast zatrzymaj procedurę ładowania, jeśli zauważysz dziwny zapach lub dym.

• SHARP nie ponosi odpowiedzialności za urazy/śmierć spowodowane nieprawidłowym użytkowaniem.
• Sharp nie ponosi odpowiedzialności, jeśli nie przestrzegasz lokalnych przepisów i ograniczeń.
• Gwarancja nie obejmuje szkód spowodowanych niewłaściwym użytkowaniem urządzenia, zwłaszcza w przypadku użytkowania do celów innych niż domowe oraz zmian i / lub adaptacji koniecznych dla krajów lub regionów, dla których nie zostało pierwotnie zaprojektowane.
• Zawsze przestrzegaj lokalnych przepisów ruchu drogowego oraz krajowych praw i regulacji podczas korzystania z roweru elektrycznego.
• Zawsze przestrzegaj lokalnych ograniczeń prędkości. NIE przekraczaj dopuszczalnej prędkości dla swojego roweru elektrycznego.
• Należy zawsze nosić sprzęt ochronny podczas użytkowania e-roweru.

• Zawsze nosź kask ochronny podczas jazdy na swoim rowerze elektrycznym.

• Podczas jazdy należy zawsze trzymać oburącz uchwyty kierownicy, nie wolno prowadzić e-rower trzymając kierownicę tylko jedną ręką.

• Nie wolno jeździć przy brzydkiej pogodzie.
• Nie używaj tego roweru elektrycznego do wykonywania sztuczek czy niebezpiecznych manewrów. Jest to rower przeznaczony do użytku domowego.
• Nie wolno przewozić osób ani przedmiotów, jak torby.
• Należy jeździć powoli w zatłoczonych miejscach.
• Przed użyciem e-roweru należy upewnić się, że wszystkie śruby i mocowania są dokręcone i w dobrym stanie.
• Upewnij się, że składana oś wchodzi w szczelinę podczas rozkładania roweru elektrycznego.
• Nie wolno jeździć po nierównych drogach, wodzie, oleju ani lodzie.
• Nie wolno lawirować wśród przechodniów na zatłoczonych ulicach ani wykonywać żadnych ruchów, które byłyby nieprzewidywalne dla innych osób.
• Nie korzystaj z roweru elektrycznego, jeśli nie spełniasz wymogów wiekowych obowiązujących w danym kraju.
• Nie przekraczaj na e-rowerze dozwolonej w kraju prędkości maksymalnej dla e-rowerów.
• Nie używaj roweru elektrycznego, jeśli jest uszkodzony.
• Nie używaj roweru elektrycznego, jeśli bateria wydziela dziwny zapach i/ lub się nagrzewa.
• Nie używaj roweru elektrycznego, jeśli z niego wycieka płyn, unikaj kontaktu i umieść poza zasięgiem dzieci.
• Przed użyciem upewnij się, że e-rower nie jest uszkodzony. Nie jeźdź, jeśli występują jakiekolwiek uszkodzenia.
• Upewnij się, że przeczytałeś całą instrukcję obsługi przed użyciem e-roweru.
• Naucz się jeździć na swoim rowerze elektrycznym przed użyciem go w miejscu publicznym.
• Ten e-rower można zidentyfikować za pomocą modelu i numeru seryjnego znajdującego się na tabliczce znamionowej.
• Rower elektryczny jest napędzana za pomocą silnika elektrycznego umieszczonego w kole napędowym.
• Na rowerze elektrycznym może jechać tylko jedna osoba.
• Nie modyfi kuj tego roweru elektrycznego w żaden sposób.
• Nie wolno stosować żadnych elementów ani akcesoriów, jeśli nie zostały zalecone lub zatwierdzone przez fi rmę SHARP.
• Jeźdź na e-rowerze po płaskich powierzchniach. Nie przekraczaj określonego nachylenia.
• Nadmiernie często użytkowanie skróci żywotność tego roweru elektrycznego.
• Uwaga: Hamulce i powiązane elementy mogą się nagrzewać podczas użytkowania. Nie wolno dotykać ich po użyciu.

Ostrzeżenia dotyczące baterii i ładowarki

• Nie włączaj e-roweru podczas ładowania.
• Po całkowitym naładowaniu baterii należy odłączyć przewód do ładowania.
• Wskaźnik baterii na wyświetlaczu pokaże poziom naładowania baterii.
• Kiedy poziom naładowania baterii jest niski, może to skutkować osłabieniem elektrycznego wspomagania. Zaleca się rozpoczęcie ładowania przy naładowaniu na poziomie 20-40%.
• Należy naładować baterię po każdym użyciu.
• Jeśli rower elektryczny nie jest używany przez dłuższy czas, należy go ładować co najmniej raz w miesiącu. Zauważ, że jeśli bateria nie jest ładowana przez długi czas, wejdzie w stan samoochrony i nie będzie mogła być ładowana. W takim przypadku skontaktuj się ze swoim sprzedawcą.

• Podczas ładowania należy podłączyć ładowarkę do gniazda ładowania przed podłączeniem do gniazdka elektrycznego w ścianie.
• Podczas ładowania wskaźnik ładowarki świeci się na czerwono; oznacza to, że ładowanie przebiega normalnie. Jeśli wskaźnik zacznie świecić na zielono, ładowanie zostało zakończone.
• Do ładowania baterii należy stosować wyłącznie oryginalną ładowarkę.
• Ładowarka posiada funkcję ochrony przed przeładowaniem, jeśli e-bike jest naładowany w 100%, ładowarka automatycznie przestaje ładować.
• Pozbywaj się baterii i rowerów elektrycznych zgodnie z obowiązującymi przepisami w Twoim kraju.

Baterie

• Nie wystawiaj baterii na działanie wysokiej temperatury i nie umieszczaj ich w miejscach, których temperatura może gwałtownie wzrosnąć, np. w pobliżu ognia lub w bezpośrednim świetle słonecznym.
• Nie wystawiaj baterii na działanie nadmiernego ciepła, nie wrzucaj ich do ognia, nie rozmontowuj i nie próbuj ładować zwykłych baterii. Mogłoby to doprowadzić do wycieku lub wybuchu baterii.
• Wrzucenie baterii do ognia, mechaniczne zgniecenie lub pocięcie może doprowadzić do wybuchu.
• Pozostawienie baterii w otoczeniu o bardzo wysokiej temperaturze może spowodować wybuch lub wyciek łatwopalnego płynu lub gazu.
• Poddanie baterii działaniu wyjątkowo niskiego ciśnienia może doprowadzić do wybuchu lub wycieku łatwopalnego płynu lub gazu.
• UWAGA: Ryzyko eksplozji lub uszkodzenia sprzętu, jeśli używane są baterie niewłaściwego typu.
• Nigdy nie stosuj jednocześnie różnych baterii i nie łącz baterii nowych ze starymi.
• Nie używaj innych baterii niż wskazane w instrukcji.

Usuwanie urządzenia i baterii

• Nie wyrzucaj niniejszego urządzenia do niesortowanych śmieci z gospodarstwa domowego. Oddaj je do wyznaczonego punktu odbioru w celu przetworzenia zgodnie z przepisami WEEE. W ten sposób oszczędzasz zasoby naturalne i chronisz środowisko.
• Większość państw UE posiada przepisy regulujące usuwanie baterii. Symbol recyklingu umieszczony na urządzeniach elektrycznych, opakowaniach i bateriach przypomina użytkownikom o konieczności prawidłowej utylizacji tych produktów. Użytkownicy powinni zgłaszać się do wyznaczonych punktów odbioru zużytych urządzeń i baterii. Więcej informacji możesz uzyskać od sprzedawcy lub lokalnych władz.
• Bateria i ładowarka zawierają materiały niebezpieczne. Zawsze trzymaj baterię i ładowarkę z dala od dzieci, zwierząt lub osób niezdolnych do zrozumienia potencjalnych zagrożeń.

Oświadczenie CE:

• Sharp Consumer Electronics Poland sp. z o.o niniejszym oświadcza, że opisywane urządzenie spełnia zasadnicze wymagania oraz inne odnośne normy określone w dyrektywie RED 2014/53/UE.
• Pełny tekst deklaracji zgodności UE jest dostępny po kliknięciu w linkwww.sharpconsumer.com a następnie przechodząc do sekcji pobierania dla twojego modelu i wybierając "Oświadczenia CE".

Części do rowerów elektrycznych

- 1 × E-rower

Pudełko z akcesoriami

• 1 × Instrukcja szybkiego uruchomienia
• 1 × Przewodnik gwarancyjny
- 1× ładowarka
- 2 × Pedaly
- 2 × Klucze do baterii

Pudełko z akcesoriami

(Zobacz 1 na stronie 1)

Części rowerowe

(Zobacz 2na stronie 1)

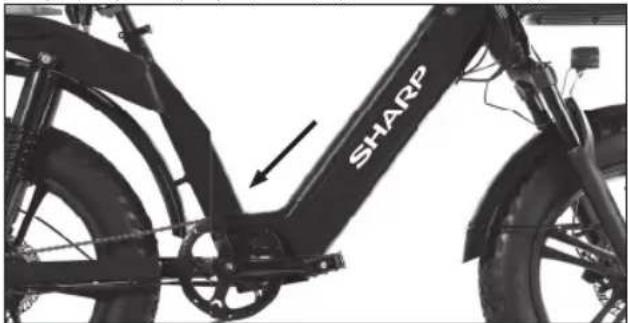

Numer ramy roweru

Numer ramy roweru można znaleźć wybitym na rurze, jak pokazano na rysunku. Jest to unikalny identyfi kator roweru elektrycznego. Gdy Twój rower zostanie skradziony, to numer seryjny daje Ci najlepszą szansę na odzyskanie go.

Dobrym pomysłem byłoby zapisanie go gdzieś lub zrobienie zdjęcia.

Montaż roweru elektrycznego

Rower dostarczany jest z złożoną kierownicą. Obróć kierownicę zgodnie z instrukcją w odpowiedniej sekcji. Zainstaluj pedały. Zapoznaj się z odpowiednią sekcją, aby uzyskać szczegółowe instrukcje. Usuń wszystkie zabezpieczenia transportowe przed użyciem.

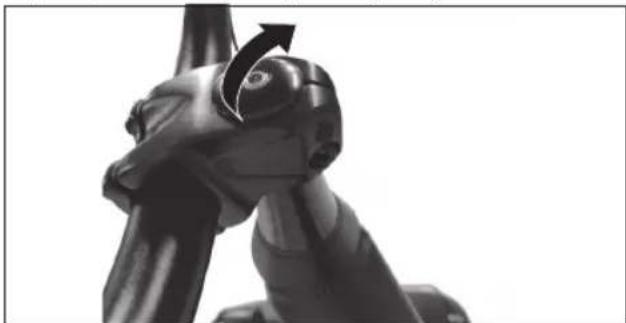

KROK 1: Zainstaluj i dostosuj kierownicę

a. Użyj klucza imbusowego 6 mm i poluzuj śruby, aby obrócić kierownicę prostopadle do roweru, a następnie dokręć śruby.

b. Użyj klucza imbusowego 5 mm i poluzuj śruby, aby dostosować kierownicę do swoich preferencji, a następnie dokręć śruby.

KROK 2: Dostosuj wspornik siodła

a. Zwolnij szybki zacisk wspornika siodła.
b. Ustaw wysokość wspornika siodła i kąt siodła, aby znaleźć najwyżgodniejszą pozycję do jazdy, upewnij się, że nie przekroczysz minimalnej linii skali bezpieczeństwa.
c. Dokreć szybki zacisk.

NBA MISTONE DATE: 2014-08-01

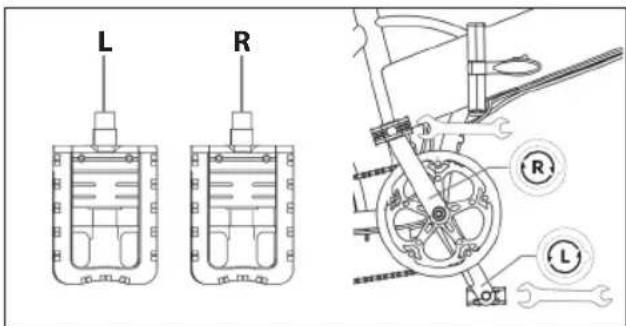

KROK 3: Zainstaluj pedały

Użyj klucza 15 mm do montażu pedałów, jak pokazano na rysunku.

L R R L

NOTATKI:

Gwint pedału musi być nasmarowany przed jego montażem. Sprawdź nakrętkę na końcu obu pedałów, aby zidentyfi kować pedał lewy i prawy. Proszę zauważyć, że prawy pedał dokręca się zgodnie z ruchem wskazówek zegara, a lewy pedał przeciwnie do ruchu wskazówek zegara. Upewnij się, że moment obrotowy wynosi około 35 N·m.

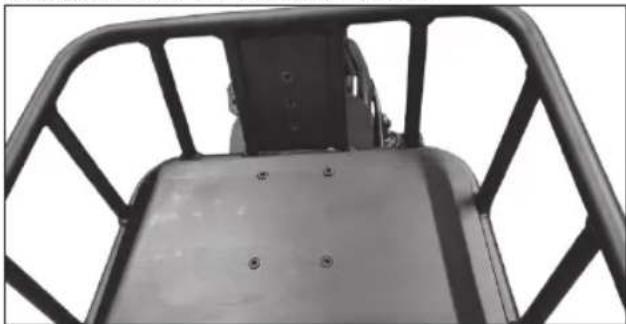

KROK 4: Zainstaluj bagażnik.

Zamocuj bagażnik do ramy roweru za pomocą śrub.

Jak korzystać z roweru elektrycznego

Naładuj baterię do pełna przed pierwszym użyciem. Regularnie sprawdzaj ciśnienie w oponach dla jak najlepszej wydajności.

Jak naładować

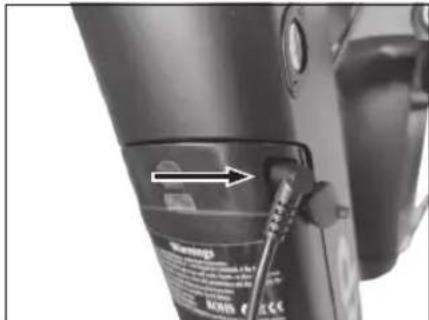

a. Otwórz gumową klapkę i podłącz ładowarkę do portu ładowania e-roweru. Upewnij się, że port ładowania skierowany jest we właściwym kierunku.

b. Podłącz ładowarkę do gniazdka sieciowego. c. Po podłączeniu do ładowarki, bateria zacznie się ładować, a wskaźnik ładowania na ładowarce zmieni kolor na czerwony. d. Po zakończeniu ładowania, wskaźnik ładowania zmieni kolor na zielony. Wyjmij ładowarkę, gdy bateria jest w pełni naładowana.

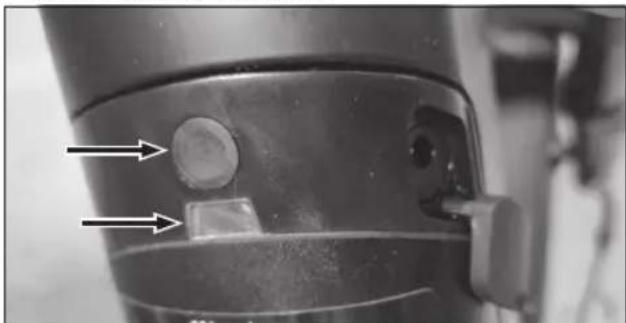

wskaźnik ładowania

e. Zamknij gumową klapkę po naładowaniu. f. Aby sprawdzić poziom naładowania, naciśnij przycisk na baterii. Niebieska dioda LED - bateria naładowana Czerwona dioda LED - rozładowana

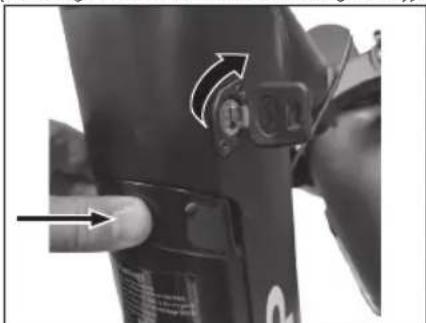

Aby wyjąć baterię, wykonaj następujące kroki: a. Za pomocą dostarczonych kluczy (wiszących na kierownicy) włóż klucz i obróć go w lewo, aby odblokować baterię.

b. Aby zainstalować baterię, umieść ją w ramie, mocno wciśnij i zablokuj, obracając klucz zgodnie z ruchem wskazówek zegara. Wyjmij klucz.

Asystent pedałowania

Ten rower elektryczny jest wyposażony w "system wspomagania pedałowania", składający się z silnika, baterii i czujnika prędkości. Ważne jest, aby wiedzieć, że gdy system jest włączony, silnik dostarcza energii tylko podczas pedałowania. Kiedy przestaniesz pedałować, silnik wyłącza się i pomoc elektryczna do pedałowania zostaje wyłączona.

We wszystkich rowerach ze wspomaganiem pedałowania silnik wyłącza się i pomoc elektryczna kończy się, gdy osiągnięta zostaje maksymalna dozwolona prędkość dla rowerów elektrycznych wynosząca 25 km/h. Gdy prędkość spada poniżej tej wartości, pomoc elektryczna się rozpoczyna, dopóki nie zaprzestaniesz pedałować.

Jak uruchomić rower elektryczny

WŁACZ/WYŁACZ

Włącz rower elektryczny, dłużej naciskając przycisk zasilania na wyświetlaczu, aby aktywować.

Silnik oferuje pięć trybów wspomagania roweru: 0-5 Krótkie naciśnięcie przycisku w góre + lub w dół - przełącza poziom wspomagania pedałowania. Interfejs wyświetlacza jest pokazany na rysunku. Rozpocznij pedałowanie, aby aktywować wspomaganie pedałowania. Zalecamy zaczynąć powoli i stopniowo zwiększać prędkość pedałowania.

Wspomaganie prowadzenia

Naciśnięcie i przytrzymanie przycisku w dół przez 3 sekundy aktywuje tryb wspomagania prowadzenia. Rower elektryczny będzie automatycznie poruszał się z prędkością do 5 km/h.

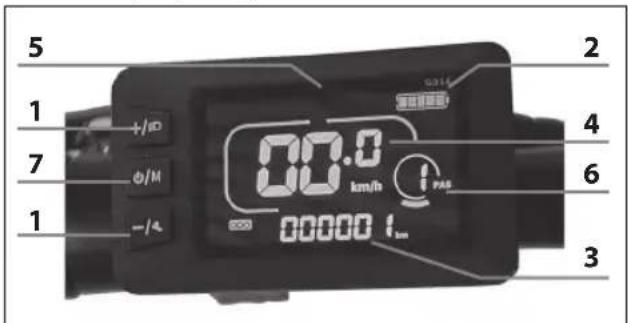

Funkcje wyświetlacza:

Wyświetlacz służy do włączania roweru, dostosowywania wspomagania pedałowania oraz wyświetlania następujących informacji:

1. Klawisz Plus lub Minus/Walk, aby przełącać poziomy wspomagania. Aby włączyć/wyłączyć zintegrowane światła, przytrzymaj przycisk „plus” przez ponad 2 sekundy.
2. Poziom baterii.
3. ODO (całkowity zasięg), Trip (zasięg pojedynczej trasy), TIME (czas jazdy). <- Krótkie naciśnięcie przycisku M zmienia opcje.
4. Aktualna prędkość
5. Kody błędów.
6. Poziom PAS Domyśnie jest 5 poziomów: 0/1/2/3/4/5. 0 oznacza brak mocy wspomagania.
7. Klawisz ON/OFF, naciśnięcie zmienia informacje na wyświetlaczu: TRIP/CZAS JAZDY/Moc/Przebieg

5 1 7 1 +/-0 00.0 km/h -/+4 00000 1m 2 4 6 3

- Dzycisk zasilania – Włącza i wyłącza rower po ponad 3 sekundy. (Wyświetlacz automatycznie wyłącza się po kilku minutach)

- + & - przycisk - Wybiera wspomaganie pedałowania

Oto defi nicje kodów błędów.

Tabela kodów błędów:

Jak odczytywać kody błędów wskazane na wyświetlaczu	Opis
E02 Błąd hamulca
E03 Błąd czujnika PAS (oznakowanie jazdy)
E04 Tryb wspomagania prowadzenia
E06 Ochrona przed niskim napięciem
E07 Błąd silnika
E09 Błąd kontrolera
E10 Błąd komunikacji

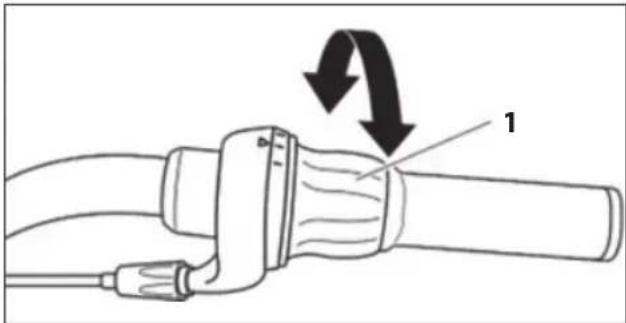

Zmiana biegów

Użyj chwytu na prawej stronie kierownicy, aby obsługiwać przerzutkę tylną. Wskaźnik biegu załączonego jest widoczny obok obracającej się rączki.

Aby operować przerzutką za pomocą chwytu obrotowego, postępuj tak: a. Naciśnij pedały do przodu.

b. Obrót pierścienia (1) ręcznie zgodnie z ruchem wskazówek zegara, aby przerzucić na mniejszy zębatkę, gdzie wysiłek pedałowania będzie większy.
c. Obróć pierścień zmiany biegów ręcznie przeciwnie do ruchu wskazówek zegara, aby przerzucić na większy bieg, gdzie wysiłek pedałowania będzie mniejszy.

Włączanie i wyłączanie oświetlenia

Aby włączyć oświetlenie lub wyłączyć, postępuj następująco: Naciśnij i przytrzymaj przycisk „+” na wyświetlaczu przez ponad 2 sekundy.

NOTATKI : Jeśli używasz oświetlenia nawet w biały dzień, inni użytkownicy drogi będą bardziej skłonni Cię zauważyć.

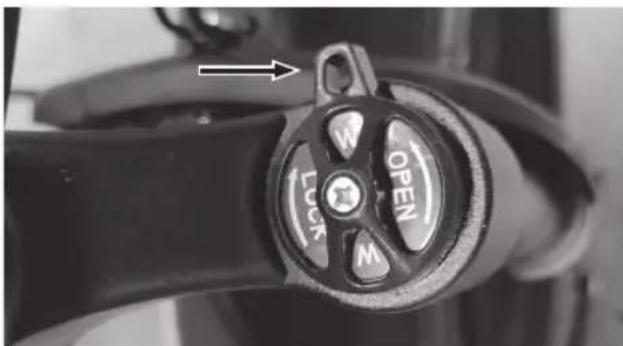

Zawieszenie

Blokada zawieszenia pozwala na zablokowanie przedniego zawieszenia w celu zwiększenia wydajności podczas wspinania się na wzniesienia. Aby aktywować lub dezaktywować blokadę, obróć pokrętło sterujące do żądanej pozycji.

NOTATKI: Regulacja tylnego zawieszenia wymaga specjalistycznych narzędzi. Nie zalecamy samodzielnej regulacji.

Konserwacja baterii i ładowarki

BATERIA LITOWA

Na koniec każdego użycia roweru lub jeśli bateria jest rozładowana, naładuj ją ponownie.

Po długotrwałym użytkowaniu pojemność baterii będzie powoli się zmniejszać.

Średnia żywotność baterii zależy od indywidualnego użytkowania i warunków przechowywania. Nawet przy właściwej konserwacji baterie wielokrotnego ładowania nie są wieczne. Średnio bateria litowa pozostaje aktywna przez około 500 cykli ładowania. Należy jednak pamiętać, że przy każdym ładowaniu "pojemność" baterii proporcjonalnie spada. Nawet częściowe ładowania (na przykład 1-godzinne ładowanie) są traktowane, dla celów liczby możliwych cykli, jako pełne ładowanie. Okresowo całkowicie rozładowuj baterię i ładuj ją ponownie.

Jeśli rower nie jest używany przez dłuższy czas, nie należy pozostawiać baterii podłączonej do ładowarki przez więcej niż 8 godzin. Pozostawienia na ładowaniu przez około 4 godzin. W takim przypadku nie zwracaj uwagi na światła ładowarki.

Gdy bateria jest całkowicie rozładowana, należy ją natychmiast naładować. Nie pozostawiaj baterii rozładowanej i nieużywanej, lecz natychmiast przejdź do cyklu ładowania. W tym przypadku należy przeprowadzić dłuższy cykl ładowania, trwający około 6 godzin, aby umożliwiać pełną aktywację baterii.

Zaleca się kilkukrotne używanie roweru rocznie, aż bateria się całkowicie rozładuje. Następnie naładuj ją w pełni. Proces ten ma korzystny wpływ na żywotność baterii.

Pojemność baterii na wyświetlaczu

Po włączeniu silnika roweru i rozpoczęciu pedałowania ikona baterii na wyświetlaczu wskazuje chwilowe naładowanie, a nie faktyczną dostępność naładowania.

W przypadku tras pod góre, gdy silnik jest bardziej obciążony, wskaźnik może pokazywać zmniejszoną resztkową naładowanie (liczba zapalonych diod LED na wyświetlaczu zmniejsza się). Gdy silnik jest wyłączony, w przypadku postoju lub zjazdu z górki (na przykład zjazd w dół), wskaźnik może pokazywać większą dostępną naładowanie (przy braku obciążenia na silnik napięcie baterii wzrasta).

Najlepszym momentem na uzyskanie ilości resztkowej naładowania jest osiągnięcie stałej prędkości na płaskiej i prostej drodze po ustabilizowaniu pracy baterii.

Ładowanie baterii

Naładuj baterię, nie wyciągając jej z ramy.

Na zakończenie każdego użycia roweru zawsze warto naładować baterię. Utrzymywanie naładowanej baterii przez cały czas wydłuża jej żywotność.

Obowiązkowe jest używanie dostarczonej ładowarki i przestrzeganie

na niej instrukcji. Nie używaj ładowarek niezatwierdzonych przez SHARP. Mogą uszkodzić baterię i skrócić jej żywotność. Korzystając z indywidualnych akcesoriów, które nie są dostarczone z rowerem, gwarancja prawna automatycznie wygasa.

Przed ładowaniem baterii dokładnie przeczytaj poniższe instrukcje i przestrzegaj ich podczas procesu.

• Używaj tylko dostarczonej ładowarki.
• Trzymać ładowarkę i baterię z dala od dzieci i zwierząt domowych.
• Proces ładowania należy przeprowadzać w przestronnym, chłodnym i suchym miejscu; z dala od bezpośrednich źródeł ciepła i wilgoci.
• Jeśli operacja ładowania odbywa się z baterią umieszczoną w rowerze, upewnij się, że jest stabilna na podstawce i wyłączona.

- To normalne, że ładowarka podczas ładowania nagrzewa się.

- Nie zakrywaj ładowarki.

• Zawsze utrzymuj wtyki czyste i suche.

- Nie mocz ładowarki.

- Nie używaj ładowarki i/lub baterii, jeśli są uszkodzone.

- Zawsze najpierw podłącz ładowarkę do baterii, a następnie do gniazda zasilania.

- Nie przeprowadzaj ładowania w bezpośrednim świetle słonecznym.

- Nie używaj ładowarki do innych celów ani dla innych urządzeń.

- Spadki napięcia podczas cykli ładowania mogą uszkodzić baterię.

Nie pozostawiaj baterii podłączonej do ładowarki na więcej niż 8 godzin. Jeśli temperatura baterii wzrośnie zbyt wysoko, można poczuć nieprzyjemny zapach: natychmiast przestań ładować i skontaktuj się z centrum serwisowym.

FAQ o bateriach

Czy to normalne, że bateria nagrzewa się podczas ładowania? Tak, jest normalne, że bateria nagrzewa się podczas ładowania

Konserwacja ładowarki

Podążaj za poniższymi instrukcjami konserwacji ładowarki:

• Gdy bateria jest w pełni naładowana, najpierw odłącz kabel z gniazdka, a następnie kabel zasilania baterii.
• Przechowuj ładowarkę w suchym i czystym miejscu.
• Ładowarka nie wymaga konserwacji. Wszelkie otwieranie lub manipulacje są zabronione.
• Jeśli podejrzewasz, że ładowarka jest uszkodzona, skontaktuj się z centrum serwisowym.
• Jeśli kabel jest uszkodzony, skontaktuj się z centrum serwisowym w celu jego wymiany.
• Jeśli temperatura ładowarki wzrośnie zbyt wysoko (powyżej 65°C), można poczuć nieprzyjemny zapach: natychmiast przestań ładować i skontaktuj się z centrum serwisowym.

Dane techniczne

Model BK-UM03
Ogólne
Kolory Czarny
Rozmiar M
Prędkość nominalna ok. 25 km/h
Zakres km z umiarkowanym wspomaganiem na przeważnie płaskiej trasie miejskiej do 60 km*
Zakres wagowy 38 kg
Maksymalne obciążenie 100 kg
Elektronika
Silnik w piaście tylnej 48 V 250 W
Silnik Rower z silnikiem elektrycznym wspomagającym pedałowanie
Baterie 48 V 13,5 Ah/648 Wh ogniwa litowe
WYŚWIETLACZ kolorowy wyświetlacz LCD
Ładowarka baterii AC 100 V - 240 V Wyjście DC 52V / 2A Model: XVE-5460200 Smart charger
Czas ładowania 6 godzin
Cykle ładowania akumulatora ok. 500
Obudowa baterii	wyjmowalna z blokadą bezpieczeństwa
Przerzutki	Shimano REVOSHIFT 6 biegów
Zestaw ramy
Rama	Stop aluminium
Koła
Rozmiar kół	20-calowe koła ze stopu aluminium
Hamulce
Typ hamulców	hydrauliczne hamulce tarczowe

* - Zasięg przejazdu (około 60 km) roweru z pomocą systemu wspomagania pedałowania może się różnić w zależności od różnych warunków użytkowania oraz przewożonych ciężarów. Te wartości mogą być wpływane przez wagę użytkownika, rodzaj trasy (strome wzniesienia), transport ciężkich przedmiotów, ciśnienie w oponach, niekorzystne warunki pogodowe oraz powtarzające się zatrzymania i ponowne ruszanie, co znacznie zmniejsza zasięg podróży.
