BEDIENUNGSANLEITUNG BK-UM03 SHARP

Verwenden Sie diese Kurzanleitung, um Ihr E-Bike einzurichten und zu beginnen. Für detailliertere Informationen zu Ihrem E-Bike-Modell, verweisen wir auf das Online-Handbuch, das Sie finden können, indem Sie dem untenstehenden Link folgen oder den QR-Code scannen und nach dem Modellnamen BK-UM03 suchen.

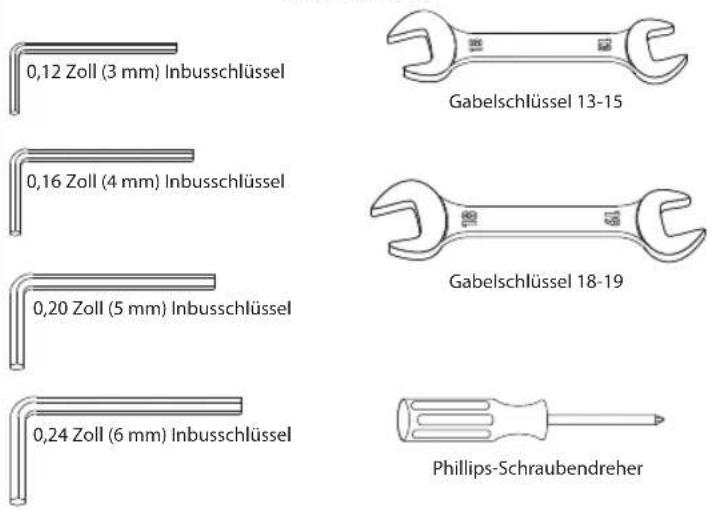

Nützliche Werkzeuge zum Zusammenbauen und Verwenden des Fahrrads (nicht enthalten).

0,12 Zoll (3 mm) Inbusschlüssel 0,16 Zoll (4 mm) Inbusschlüssel 0,20 Zoll (5 mm) Inbusschlüssel 0,24 Zoll (6 mm) Inbusschlüssel Gabelschlüssel 13-15 Gabelschlüssel 18-19 Phillips-Schraubendreher

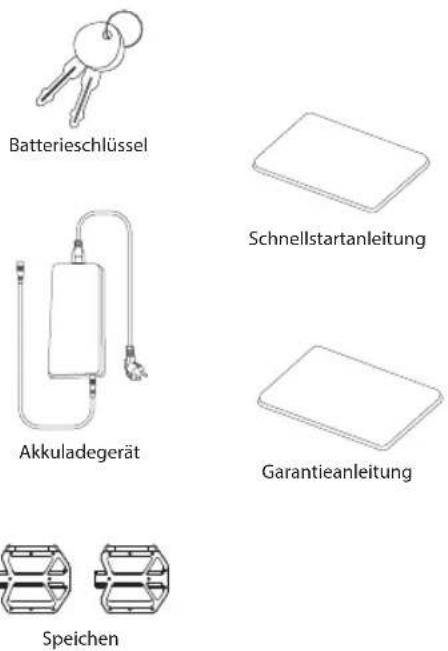

Zubehör (inbegriff en).

Batterieschlüssel Schnellstartanleitung Akkuladegerät Garantieanleitung Speichen

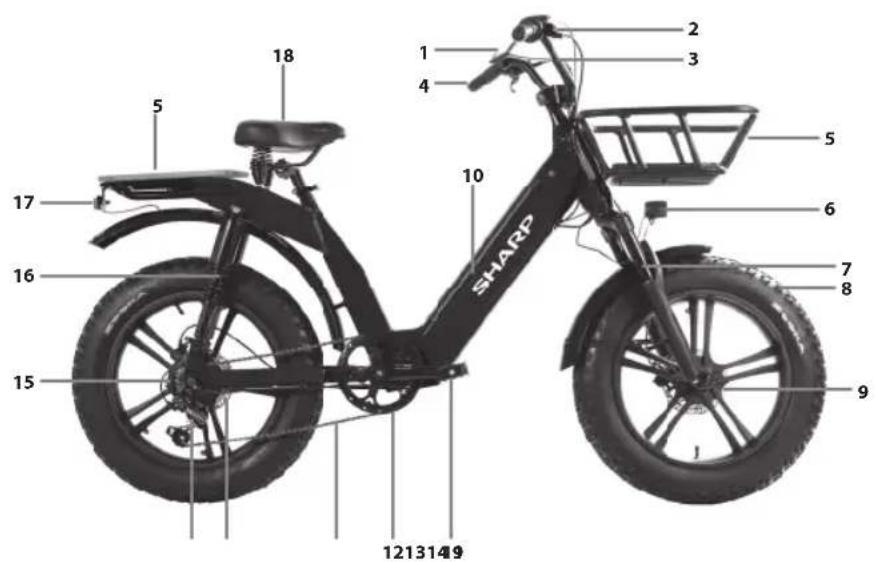

1 2 3 4 5 10 5 6 7 8 9 15 16 17 18 1213149 SHARP

1. Displayanzeige:
2. Bremshebel
3. Lenker
4. Griff e
5. Träger
6. Frontlicht
7. Vordere Federung
8. Reifen
9. Scheibenbremse
10. Akkusatz
11. Pedal
12. Kurbelgarnitur
13. Kette
14. Hinteres Schaltwerk
15. Nabenmotor
16. Hintere Federung
17. Rücklicht
18. Sattel

Wichtige Sicherheitsanweisungen

VORSICHT GEFAHR AUF STROMSCHLAG NICHT ÖFFNEN

Bitte lesen Sie sich diese Sicherheitsanweisungen durch und beachten Sie, bevor Sie das Gerät in Betrieb nehmen, auf die folgenden Warnhinweise:

Das Dreieckszeichen mit Blitzsymbol verweist auf nicht isolierte „gefährliche Spannungen“ im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Dieses Symbol bedeutet, dass das Produkt auf umweltfreundliche Weise und nicht mit dem gewöhnlichen Haushaltsmüll entsorgt werden sollte.

Wechselspannung

Gerät der Klasse II

Halten Sie Kerzen und off enes Feuer von diesem Produkt fern, um einen Brand zu vermeiden.

WICHTIG: Bitte sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren.

VORSICHT: Tragen Sie einen Schutzhelm! Um das Risiko von Verletzungen zu verringern, tragen Sie beim Fahren einen geeigneten Helm!

Risiko von Unfällen und Verletzungen

• Ein unsachgemäßer Betrieb des E-Bikes aufgrund unzureichender Kenntnisse kann zu einem Unfall führen. Bitte machen Sie sich vor dem Fahren mit den Funktionen des E-Bikes vertraut.
• Machen Sie sich im Voraus mit dem Bremshebel vertraut, wenn Sie sich der Position der Vorder- und Hinterbremse nicht ausreichend bewusst sind. Bitte passen Sie auch entsprechend an, bevor Sie fahren.
• Bitte stellen Sie sicher, dass die Bremsen richtig eingestellt sind und gut funktionieren.

VORSICHT: Die Hardware ist möglicherweise nicht vollständig festgezogen, einschließlich, aber nicht beschränkt auf Schrauben, Muttern, die Vorderradnabe, das Hinterrad, Lenkmechanismen (Lenker, Vorbau), das Bremssystem, das Antriebssystem, Pedale usw.

Um das Verletzungsrisiko zu minimieren, stellen Sie sicher, dass alle Fahrradteile fest und korrekt positioniert sind und dass es keinen Verlust von Ausrüstung, Bruch oder andere Arten von Schäden gibt.

VORSICHT: Dieses Fahrrad ist für Erwachsene konzipiert. Kinder dürfen nur unter Aufsicht von Erwachsenen fahren.

Um das Risiko von Unfällen und Verletzungen zu verringern, stellen Sie sicher, dass das Fahrrad und alle seine Strukturen nicht in Reichweite von Kindern unter 3 Jahren sind.

VORSICHT: Bei unsachgemäßer Verwendung des Fahrrads kann es zu Komponentenschäden kommen.

Risiko von Unfällen und Verletzungen!

• Fahren Sie mit dem Fahrrad nicht über Rampen oder Hügel.
  • Fahren Sie dieses Fahrrad NICHT im Cross-Country-Radsport.
• Fahren Sie nicht mit dem Fahrrad über Treppen, Felsen oder andere Stufen mit einer Höhe von mehr als 15 cm.

Unsachgemäße Ergänzungen oder Änderungen am Fahrrad und falsches Zubehör können dazu führen, dass das Fahrrad nicht richtig funktioniert. Um das Risiko von Unfällen und Verletzungen zu reduzieren, fügen Sie keine zusätzlichen Zubehörteile hinzu, die nicht vom Verkäufer gekauft wurden oder ohne dessen Erlaubnis, einschließlich, aber nicht beschränkt auf Kindersitze, Anhänger usw.

VORSICHT: Fahren Sie das Fahrrad nicht auf riskante Weise.

Um das Risiko von Unfällen und Verletzungen zu reduzieren, fahren Sie das Fahrrad nur auf die richtige Weise. Stellen Sie sicher, dass Sie das Fahrrad kontrollieren können und versuchen Sie keine gefährlichen Aktionen, einschließlich, aber nicht beschränkt auf, Fahren ohne Hände, Sprünge und Wheelies.

GEFAHR: Mangelnde Fahrradwartung birgt das Risiko von Unfällen und Verletzungen

Überprüfen Sie das Fahrrad vor jeder Fahrt, einschließlich, aber nicht beschränkt auf die Bremsfunktion, Reifenabnutzung und PSI, Zustand von Schrauben und Muttern, Lenkung und Speichenspannung.

Wenn Sie während der Fahrt ein ungewöhnliches Geräusch hören, stoppen Sie sofort und überprüfen Sie das gesamte Fahrrad.

VORSICHT: Stellen Sie sicher, dass Sie vollständig mit dem lokalen Gesetz konform sind.

Risiko von Geldstrafen und Beschlagnahmung!

Bevor Sie das Fahrrad fahren, stellen Sie sicher, dass das Fahrrad den Standards Ihrer lokalen Gesetze entspricht.

Refl ektoren sind kein Ersatz für erforderliche Lichter. Das Fahren bei Morgendämmerung, Abenddämmerung, nachts oder zu anderen Zeiten schlechter Sichtbarkeit ohne ein angemessenes

Fahrradbeleuchtungssystem und ohne Refl ektoren ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Wenn Ihr Fahrrad nicht richtig passt, könnten Sie die Kontrolle verlieren und stürzen.

Zu fest angezogene Schrauben können sich dehnen und verformen. Setzen Sie Ihren Akku keinen hohen Temperaturen aus.

Mit falsch eingestellten Bremsen oder abgenutzten Bremsbelägen zu fahren, ist gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Überfüllen Sie einen Reifen niemals über den maximalen Druck hinaus, der auf der Reifenseitenwand oder der Felge angegeben ist. Wenn der maximale Druckwert für die Felge niedriger ist als der auf dem Reifen angegebene maximale Druck, verwenden Sie immer den niedrigeren Wert. Das Überschreiten des empfohlenen maximalen Drucks kann dazu führen, dass der Reifen von der Felge springt oder die Felge beschädigt wird, was Schäden am Fahrrad und Verletzungen des Fahrers und der Umstehenden verursachen könnte. Der beste und sicherste Weg, einen Fahrradreifen auf den richtigen Druck aufzupumpen, ist mit einer Fahrradpumpe, die ein eingebautes Druckmessgerät hat.

Ein zu hartes oder plötzliches Bremsen kann ein Rad blockieren, was dazu führen kann, dass Sie die Kontrolle verlieren und stürzen. Eine plötzliche oder übermäßige Betätigung der Vorderradbremse kann dazu führen, dass der Fahrer über den Lenker geworfen wird, was zu schweren Verletzungen oder sogar zum Tod führen kann.

Stoppen Sie das Ladeverfahren sofort, wenn Sie einen seltsamen Geruch oder Rauch bemerken.

• SHARP ist nicht verantwortlich für Verletzungen/Todesfälle, die durch unsachgemäßen Gebrauch verursacht werden.
• Sharp ist nicht verantwortlich, wenn Sie lokale Vorschriften und Beschränkungen nicht einhalten.
• Die Garantie deckt keine Schäden ab, die durch unsachgemäße Verwendung des Geräts verursacht wurden, insbesondere bei Verwendung für nicht-häusliche Zwecke und Änderungen und / oder

Anpassungen, die für Länder oder Regionen erforderlich sind, für die es ursprünglich nicht konzipiert wurde.

• Befolgen Sie immer die örtlichen Verkehrsregeln und nationalen Gesetze und Vorschriften bei der Nutzung Ihres E-Bikes.
• Halten Sie sich immer an die örtliche Geschwindigkeitsbegrenzung. ÜBERSCHREITEN Sie nicht die Geschwindigkeitsbegrenzung für Ihr E-Bike.
• Tragen Sie bei der Benutzung immer eine Schutzausrüstung.
• Tragen Sie beim Fahren Ihres E-Bikes immer einen Sicherheitshelm.
• Halten Sie beim Fahren immer beide Hände an den Griffen und fahren Sie niemals mit nur einer Hand.
  • Fahren Sie nicht bei schlechtem Wetter.
• Verwenden Sie dieses E-Bike nicht für Stunts oder gefährliche Manöver. Es ist ein Fahrrad, das für den Hausgebrauch konzipiert ist.
• Befördern Sie damit keine Personen oder Gegenstände wie Taschen.
  • Fahren Sie an belebten Orten langsam.
• Vergewissern Sie sich vor der Nutzung, dass alle Schrauben und Befestigungselemente ordnungsgemäß festgezogen sind.
• Stellen Sie sicher, dass die Faltwelle beim Entfalten des E-Bikes in den Schlitz eintritt.
• Fahren Sie nicht auf unebenen Straßen, Wasser, Öl oder Eis.
• Schlängeln Sie sich nicht durch den Verkehr und führen Sie keine Bewegungen aus, die andere Personen nicht einschätzen können.
• Fahren Sie das E-Bike nicht, wenn Sie außerhalb der Altersgrenzen des Landes liegen.
• Fahren Sie das E-Bike nicht über die gesetzliche Höchstgeschwindigkeit für E-Bikes im Land.
• Verwenden Sie das E-Bike nicht, wenn es beschädigt ist.
• Verwenden Sie das E-Bike nicht, wenn der Akku einen eigenartigen Geruch abgibt und/oder sich erhitzt.
• Verwenden Sie das E-Bike nicht, wenn Flüssigkeit aus ihm austritt, vermeiden Sie den Kontakt und stellen Sie es außer Reichweite von Kindern.
• Vor der Verwendung stellen Sie sicher, dass das E-Bike nicht beschädigt ist. FAHREN Sie NICHT, wenn es irgendeinen Schaden gibt.
• Stellen Sie sicher, dass Sie das gesamte Benutzerhandbuch lesen, bevor Sie das E-Bike verwenden.
• Lernen Sie, wie Sie Ihr E-Bike fahren, bevor Sie es in einem öffentlichen Raum verwenden.
• Dieses E-Bike kann anhand der Modell- und Seriennummer identifiziert werden, die sich auf dem Typenschild befinden.
• Der Antrieb erfolgt über einen Elektromotor im Antriebsrad.
• Es darf nur eine Person auf dem E-Bike fahren.
• Verändern Sie dieses E-Bike in keiner Weise.
• Verwenden Sie keine Teile oder Zubehörteile, die SHARP nicht empfohlen oder zugelassen hat.
• Fahren Sie das E-Bike auf ebenen Flächen. Überschreiten Sie nicht die angegebene Neigung.
• Übermäßige Nutzung wird die Lebensdauer dieses E-Bikes verkürzen.
• Die Bremsen und die damit verbundenen Teile können während des Gebrauchs heiß werden. Nach Gebrauch nicht berühren.

Warnhinweise zu Akku und Ladegerät

• Schalten Sie das E-Bike nicht ein, während es aufgeladen wird.
• Wenn der Akku vollständig geladen ist, entfernen Sie das Ladekabel.
  • Die Akkuanzeige auf dem Display zeigt den Ladezustand des Akkus an.
• Die Spannung sinkt, wenn der Akku schwach ist, was zu einer geschwächten elektrischen Leistungsunterstützung führen kann. Es wird empfohlen, dass Sie mit dem Laden beginnen, wenn der Akku 20-40% geladen ist.
• Laden Sie den Akku nach jeder Nutzung auf.
• Wenn das E-Bike längere Zeit nicht benutzt wird, laden Sie es mindestens einmal im Monat auf. Beachten Sie, dass der Akku, wenn er lange Zeit nicht aufgeladen wird, in einen Selbstschutzmodus übergeht und nicht

mehr geladen werden kann. In diesem Fall kontaktieren Sie bitte Ihren Händler.

• Schließen Sie das Ladegerät beim Aufladen an den Ladeanschluss an, bevor Sie es mit der Steckdose verbinden.
• Die Anzeigeleuchte des Ladegeräts leuchtet während des Ladevorgangs rot; dies bedeutet, dass der Ladevorgang normal verläuft. Sobald die Kontrollleuchte grün leuchtet, ist der Ladevorgang abgeschlossen.
• Laden Sie den Akku nur mit dem Original-Ladegerät.
• Das Ladegerät verfügt über eine Überladungsschutzfunktion. Wenn das E-Bike zu 100% vollständig aufgeladen ist, stoppt das Ladegerät automatisch den Ladevorgang.
• Entsorgen Sie Batterien und E-Bikes gemäß den geltenden Vorschriften in Ihrem Land.

Akkusatz

• Setzen Sie Batterien keinen hohen Temperaturen aus und legen Sie sie nicht an Stellen ab, wo sich die Temperatur schnell erhöht, z. B. neben einem Feuer oder in die direkte Sonneneinstrahlung.
• Setzen Sie die Batterien keiner übermäßigen Strahlungswärme aus, werfen Sie sie nicht ins Feuer, zerlegen Sie sie nicht und betreiben Sie sie nichtVersuchen Sie nicht, nicht wiederaufl adbare Batterien aufzuladen; sie könnten auslaufen oder explodieren.
• Batterien dürfen nicht verbrannt, mechanisch zerdrückt oder zerschnitten werden, da dies zu Explosionen führen könnte.
• Wird eine Batterie extrem hohen Temperaturen ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• Wird eine Batterie einem extrem niedrigen Druck ausgesetzt, kann dies zu einer Explosion oder zu einem Austreten von brennbaren Flüssigkeiten oder Gasen führen.
• VORSICHT: Risiko einer Explosion oder Beschädigung des Geräts, wenn falsche Batterietypen verwendet werden.
• Verwenden Sie niemals unterschiedliche Batterien oder vermischen neue Batterien mit alten Batterien.
• Verwenden Sie immer nur die angegebenen Batterien.

Entsorgung des Geräts und der Akkus

• Entsorgen Sie dieses Produkt oder dessen Batterien niemals über den normalen Hausmüll. Geben Sie es entsprechend den gesetzlichen Regelungen vor Ort bei dem für das Recycling von WEEE vorgesehenen Sammelpunkt ab. Damit helfen Sie, Ressourcen einzusparen und die Umwelt zu schützen.
• In den meisten EU-Ländern gelten für die Entsorgung von Batterien besondere Gesetze und Vorschriften. Ein Recycling-Symbol auf Elektrogeräten, Verpackungen und Batterien erinnert die Benutzer an die korrekte Entsorgungsart. Nutzer werden darum gebeten, für gebrauchte Geräte und Batterien bestehende

Rückgabeeinrichtungen zu nutzen. Weitere Informationen erhalten Sie von Ihrem Händler oder den örtlichen Behörden.

- Der Akku und das Ladegerät enthalten gefährliche Materialien. Halten Sie Akku und Ladegerät immer von Kindern, Tieren oder Personen fern, die die potenziellen Gefahren nicht verstehen können.

CE-Erklärung:

• Sharp Consumer Electronics Poland Sp. z o.o. erklärt hiermit, dass dieses Gerät den wesentlichen Anforderungen und weiteren entsprechenden Vorschriften der RED-Verordnung 2014/53/EU entspricht.
• Der vollständige Text der EU-Konformitätserklärung ist verfügbar, indem Sie dem Link folgen www.sharpconsumer.com und dann den Download-Bereich Ihres Modells betreten und "CE-Erklärungen" auswählen.

• 1 × Schnellstartanleitung
- 1 × Garantieanleitung
- 1 × Ladegerät
- 2 × Pedal
- 2 × Batterieschlüssel

Zubehörkasten

(Siehe 1auf Seite 1)

Fahrradteile

(Siehe 2auf Seite 1)

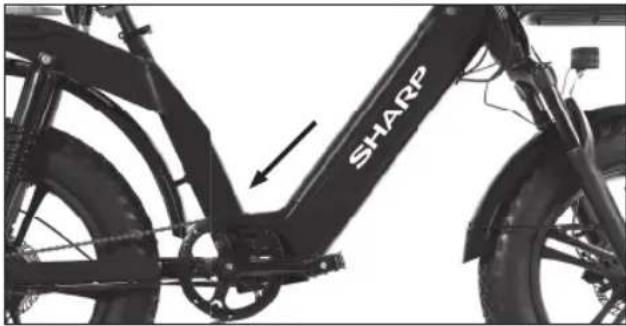

Fahrradrahmennummer

Die Rahmennummer des Fahrrads fi nden Sie auf dem Rohr gestempelt, wie in der Abbildung gezeigt. Das ist die eindeutige Kennung für Ihr Elektrofahrrad. Wenn Ihr Fahrrad gestohlen wird, ist die Seriennummer, die Ihnen die größte Chance bietet, es zurückzubekommen. Es wäre eine gute Idee, sie irgendwo aufzuschreiben oder ein Foto zu machen.

Das Fahrrad wird mit eingeklapptem Lenker geliefert. Drehen Sie den Lenker gemäß den Anweisungen im entsprechenden Abschnitt. Montieren Sie die Pedale. Lesen Sie den entsprechenden Abschnitt für detaillierte Anweisungen.

Entfernen Sie vor der Verwendung alle Transportschutzvorrichtungen.

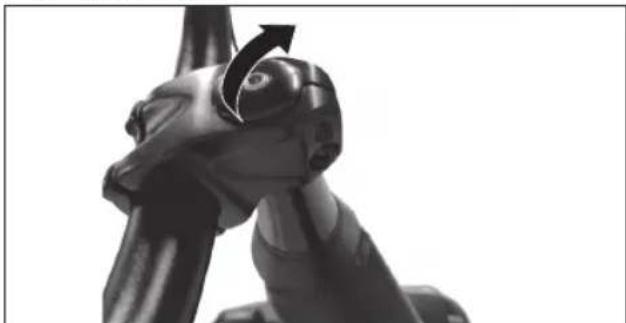

SCHRITT 1: Installieren und stellen Sie den Lenker ein

a. Verwenden Sie einen 6mm-Inbusschlüssel und lösen Sie die Schrauben, um den Lenker senkrecht zum Fahrrad zu drehen, dann ziehen Sie die Schrauben wieder fest.

b. Verwenden Sie einen 5mm-Inbusschlüssel und lösen Sie die Schrauben, um den Lenker nach Ihren Wünschen einzustellen, dann ziehen Sie die Schrauben wieder fest.

SCHRITT 2: Passen Sie die Sattelstütze an

a. Lösen Sie die Schnellspannverschluss der Sattelstütze.
b. Stellen Sie die Höhe und den Sattelwinkel so ein, dass Sie Ihre am bequemsten Sitzposition finden, achten Sie darauf, die Mindestsicherheitsmarkierung nicht zu überschreiten.
c. Ziehen Sie die Schnellspannverschluss an.

MINISSION 01.5. 2023.01

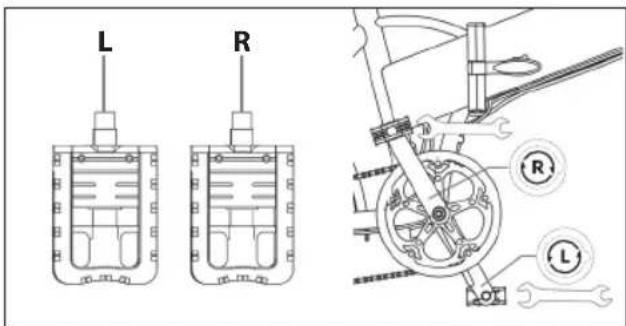

SCHRITT 3: Installieren Sie die Pedale

Verwenden Sie den 15-mm-Schlüssel, um die Pedale zu montieren, wie in der Abbildung gezeigt.

L R R L

NOTIZEN:

Das Pedalgewinde muss vor der Montage geschmiert werden. Überprüfen Sie die Endkappe an beiden Pedalen, um das linke Pedal und das rechte Pedal zu identifi zieren. Bitte beachten Sie, dass das rechte Pedal im Uhrzeigersinn festgezogen wird, während das linke Pedal gegen den Uhrzeigersinn festgezogen wird. Stellen Sie sicher, dass das Drehmoment etwa 35 N·m beträgt.

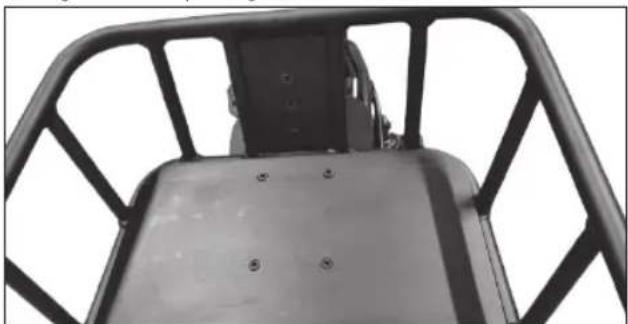

SCHRITT 4: Installieren Sie den Gepäckträger

Befestigen Sie den Gepäckträger mit Schrauben am Fahrradrahmen.

Wie man das E-Bike benutzt

Laden Sie den Akku vor der ersten Verwendung vollständig auf. Überprüfen Sie den Reifendruck regelmäßig für die beste Leistung.

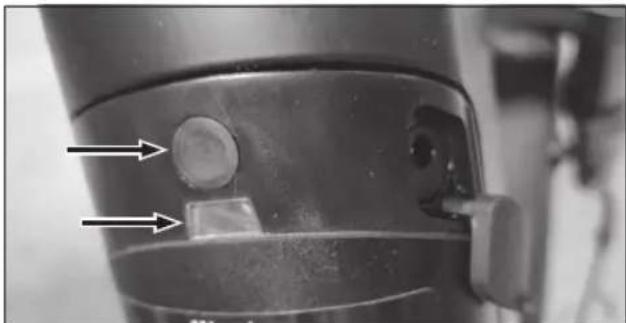

Wie man aufl ädt

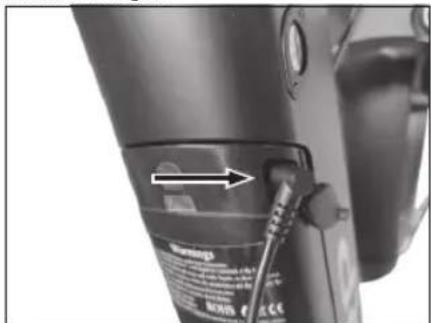

a. Öffnen Sie die Gummikappe und stecken Sie das Ladegerät in den Ladeanschluss des E-Bikes. Stellen Sie sicher, dass der Ladeanschluss in der gegebenen Richtung ist.

b. Stecken Sie das Ladegerät in die Wandsteckdose. c. Wenn der Akku an das Ladegerät angeschlossen ist, beginnt der Ladevorgang und die Ladeanzeige am Ladegerät wird rot. d. Nachdem das Laden abgeschlossen ist, wird die Ladeanzeige grün. Entfernen Sie das Ladegerät, wenn der Akku vollständig geladen ist.

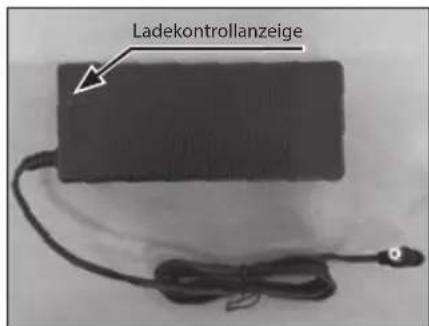

Ladekontrollanzeige

e. Schließen Sie die Gummikappe nach dem Aufl aden. f. Um den Ladestand zu überprüfen, drücken Sie die Taste auf der Batterie. Blaue LED - Batterie geladen Rote LED - entladen

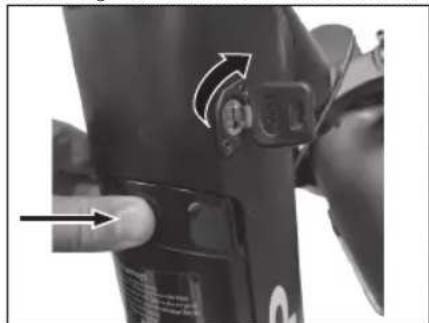

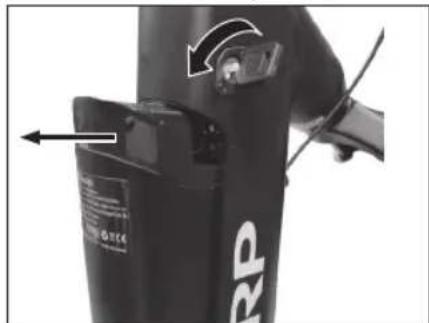

Um den Akku zu entfernen, folgen Sie diesen Schritten:

a. Verwenden Sie die mitgelieferten Schlüssel (am Lenker hängend), stecken Sie den Schlüssel hinein und drehen Sie ihn gegen den Uhrzeigersinn, um die Batterie zu entsperren.

b. Um die Batterie zu installieren, setzen Sie sie in den Rahmen ein, drücken Sie sie fest hinein und verriegeln Sie sie, indem Sie den Schlüssel im Uhrzeigersinn drehen. Entfernen Sie den Schlüssel.

Die Pedalunterstützung

Dieses Elektrofahrrad ist mit einem "Pedalhilfesystem" ausgestattet, bestehend aus einem Motor, einem Akku und einem Geschwindigkeitssensor.

Es ist wichtig zu wissen, dass, wenn das System eingeschaltet ist, der Motor nur dann Energie liefert, während Sie in die Pedale treten. Wenn Sie aufhören zu treten, schaltet sich der Motor aus und die elektrische Unterstützung fehlt.

Bei allen pedalunterstützten Fahrrädern schaltet sich der Motor aus und die elektrische Unterstützung endet, sobald die maximale Geschwindigkeit von 25 km/h für Elektrofahrräder erreicht ist.

Wenn die Geschwindigkeit unter diesen Wert fällt, beginnt die elektrische Unterstützung erneut, bis Sie aufhören zu treten.

Wie man ein E-Bike startet

EIN/AUS

Schalten Sie das E-Bike ein, indem Sie die Einschalttaste auf der Anzeige lange drücken, um zu aktivieren.

Der Motor bietet fünf Unterstützungsmodi: 0-5. Kurzer Druck auf Hoch + oder Runter -, um die Unterstützungsstufe zu wechseln. Die Anzeigeoberfläche ist in der Abbildung dargestellt.

Beginnen Sie zu treten, um die Pedalunterstützung zu aktivieren. Wir empfehlen, langsam zu starten und Ihre Trittgeschwindigkeit schrittweise zu erhöhen.

Gehhilfe

Wenn Sie die DOWN-Taste 3 Sekunden lang gedrückt halten, wird der Gehhilfemodus aktiviert. Das E-Bike fährt automatisch mit einer Geschwindigkeit von 5 km/h.

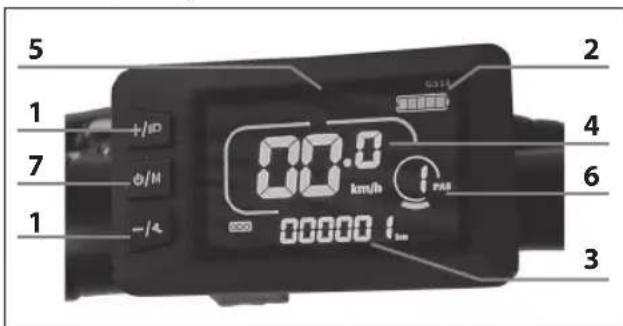

Anzeigefunktionen:

Das Display wird verwendet, um das Fahrrad einzuschalten, die Pedalunterstützung anzupassen und die folgenden Informationen anzuzeigen:

1. Plus-Taste oder Minus/Walk-Taste zur Umschaltung der Unterstützungsstufen. Zum Ein- und Ausschalten der integrierten Lichter drücken Sie die PLUS-Taste mehr als 2 Sekunden.
2. Akku-Ladezustand.
3. ODO (Gesamtreichweite), Trip (Einzelfahrstrecke), Zeit (Fahrzeit). <- Drücken Sie kurz die M-Taste, um Optionen zu ändern.
4. Current speed.
5. Fehlercodes.
6. PAS-Niveau Es gibt 5 Stufen als Standard: 0/1/2/3/4/5. 0 bedeutet keine Unterstützung.
7. ON/OFF Taste: Drücken ändert die Information auf dem Display: TRIP/FAHRZEIT/Leistung/Kilometerstand

5 1 7 1 +/-0 00.0 km/h -/+4 00000 1 cm 2 4 6 3

• Ein/Aus-Taste – Schaltet das Fahrrad EIN und AUS mehr als 3 Sekunden. (Das Display schaltet sich nach einigen Minuten automatisch ab)
  • + & - Taste - Wählt Pedalunterstützung aus

Hier sind die Definitionen der Fehlercodes.

Fehlertabelle:

So lesen Sie die von der Anzeige angezeigten Fehlercodes	Beschreibung
E02 Bremsfehler
E03 Fehler PAS-Sensor (Fahrmarkierung)
E04 Gehhilfe-Modus
E06 Unterspannungsschutz
E07 Motorfehler
E09 Fehler Steuergerät
E10 Kommunikationsfehler

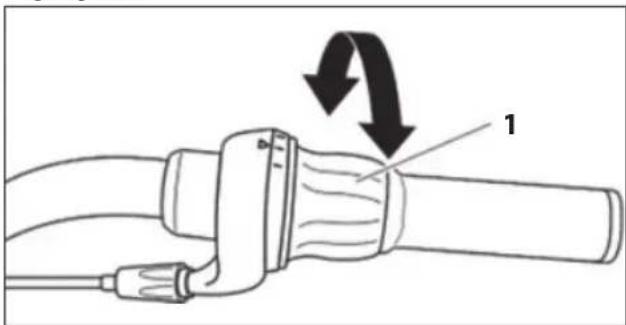

Gänge wechseln

Verwenden Sie den Drehgriff auf der rechten Seite des Lenkers, um das hintere Schaltwerk zu bedienen. Ein Ganganzeiger, der gewählte Gang, ist neben dem drehbaren Griff sichtbar.

Um das Schaltwerk mit einem Drehgriff zu bedienen, gehen Sie wie folgt vor:

a. Die Pedale nach vorne drücken.
b. Drehen Sie den Ring (1) von Hand im Uhrzeigersinn, um auf ein kleineres Ritzel zu schalten, bei dem die Pedalkraft größer wird.
c. Drehen Sie den Schaltkranz von Hand gegen den Uhrzeigersinn, um auf ein größeres Zahnrad zu wechseln, bei dem der Pedalaufwand geringer wird.

Die Beleuchtung ein- und ausschalten

Um die Beleuchtung EIN oder AUS zu schalten, gehen Sie wie folgt vor: Drücken und halten Sie die "+" Taste am Display länger als 2 Sekunden.

HINWEIS: Wenn Sie das Licht selbst bei Tageslicht verwenden, werden andere Verkehrsteilnehmer auf Sie aufmerksam.

Federung

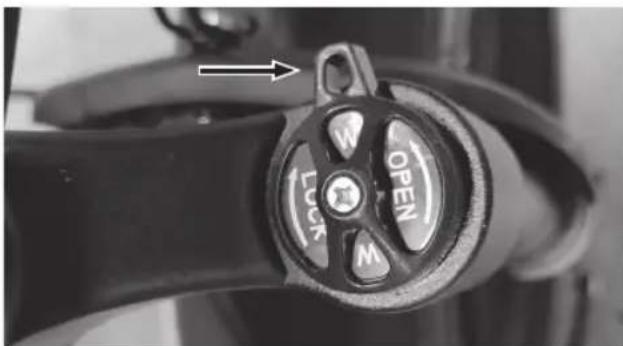

Die Sperrfunktion der Federung ermöglicht es, die Vorderradfederung zu blockieren, um die Effizienz beim Klettern von Steigungen zu verbessern. Zum Aktivieren oder Deaktivieren der Sperrfunktion den Drehknopf in die gewünschte Position drehen.

HINWEISE: Das Verstellen der Hinterradfederung erfordert spezielles Werkzeug. Wir empfehlen nicht, diese Einstellung selbstständig vorzunehmen.

Akku- & Laderpflege

LITHIUM-IONEN-AKKU

Laden Sie den Akku am Ende jeder Benutzung des Fahrrads oder wenn der Akku leer ist, wieder auf.

Nach längerer Benutzung wird die Akkukapazität langsam abnehmen. Die durchschnittliche Lebensdauer des Akkus hängt von der persönlichen Nutzung und den Lagerbedingungen ab. Auch bei ordnungsgemäßer Wartung sind Akkus nicht unendlich haltbar. Im Durchschnitt bleibt ein Lithium-Ionen-Akku etwa 500 Ladezyklen aktiv. Es sollte jedoch beachtet werden, dass mit jeder Ladung die "Kapazität" des Akkus proportional abnimmt. Auch Teilaufladungen (zum Beispiel eine 1-stündige Aufladung) sind als vollständige Aufladung zu betrachten, wenn es um die Anzahl der möglichen Zyklen geht. Entladen Sie den Akku periodisch vollständig und laden Sie ihn wieder auf.

Wenn das Fahrrad längere Zeit nicht benutzt wird, lassen Sie die Batterie nicht länger als 8 Stunden am Ladegerät angeschlossen. Lassen Sie es etwa 4 Stunden laden. Achten Sie in diesem Fall nicht auf die Leuchten des Ladegeräts.

Wenn der Akku vollständig entladen ist, muss er sofort wieder aufgeladen werden. Lassen Sie den Akku nicht entladen ungenutzt, sondern starten Sie unmittelbar einen Ladezyklus. Starten Sie in diesem Fall einen längeren Ladezyklus von etwa 6 Stunden, um die vollständige Aktivierung des Akkus zu gewährleisten.

Es wird empfohlen, das Fahrrad ein- bis zweimal im Jahr zu benutzen, bis der Akku vollständig entladen ist. Laden Sie ihn dann vollständig auf. Dieser Vorgang hat einen positiven Effekt auf die Akkulebensdauer.

Akkukapazität auf dem Display

Wenn Sie den Fahrradmotor einschalten und zu treten beginnen, zeigt das Akkusymbol auf dem Display die momentan gemessene Ladung an und nicht die tatsächliche Verfügbarkeit.

Bei Bergfahrten, wenn der Motor stärker beansprucht wird, kann der Indikator eine verringerte Restladung anzeigen (die Anzahl der Leuchtdioden auf dem Display reduziert sich). Wenn der Motor angehalten ist, zum Beispiel bei einem Stopp oder bei Trägheitsfahrt (wie bergab), kann der Indikator eine höhere verfügbare Ladung anzeigen, da in Abwesenheit von Last am Motor die Batteriespannung steigt.

Der beste Zeitpunkt, um die Menge an Restladung zu ermitteln, ist, wenn Sie eine konstante Geschwindigkeit auf einer flachen und geraden Strecke erreichen, nachdem sich die Arbeit der Batterie stabilisiert hat.

Batterieaufl adung

Laden Sie den Akku auf, ohne ihn aus dem Rahmen zu entfernen. Wir halten es für sinnvoll, den Akku nach jeder Benutzung des Fahrrads stets aufzuladen. Den Akku stets geladen zu halten, verlängert seine Lebensdauer.

Es ist zwingend erforderlich, das mitgelieferte Ladegerät zu verwenden und dessen Anweisungen zu befolgen. Verwenden Sie keine Ladegeräte, die nicht von SHARP zugelassen sind. Sie können den Akku beschädigen und seine Lebensdauer verkürzen. Durch die Verwendung von nicht mit dem Fahrrad gelieferten persönlichen Zubehörteilen erlischt die gesetzliche Garantie automatisch.

Lesen Sie vor dem Laden des Akkus sorgfältig die folgenden Anweisungen und befolgen Sie diese während des Vorgangs.

• Verwenden Sie nur das mitgelieferte Ladegerät.
• Halten Sie sowohl das Ladegerät als auch den Akku von Kindern und Haustieren fern.
• Das Aufl aden muss an einem geräumigen, kühlen und trockenen Ort erfolgen; fern von direkten Wärmequellen und Feuchtigkeit.
• Wenn das Aufladen mit eingebautem Akku im Fahrrad erfolgt, stellen Sie sicher, dass es stabil auf dem Ständer steht und ausgeschaltet ist.
• Es ist normal, dass sich das Ladegerät während des Ladevorgangs erwärmt.

- Decken Sie das Ladegerät nicht ab.

- Halten Sie die Anschlüsse sauber und trocken.

- Machen Sie das Ladegerät nicht nass.

- Verwenden Sie das Ladegerät und/oder den Akku nicht, wenn sie beschädigt sind.

- Schließen Sie das Ladegerät immer zuerst an den Akku und dann an die Steckdose an.

- Führen Sie den Ladevorgang nicht bei direkter Sonneneinstrahlung durch.

- Verwenden Sie das Ladegerät nicht für andere Zwecke oder andere Geräte.

- Spannungsschwangungen während der Ladezyklen könnten den Akku beschädigen.

Lassen Sie den Akku nicht länger als 8 Stunden an das Ladegerät angeschlossen.

Wenn die Temperatur des Akkus zu stark ansteigt, wird ein unangenehmer Geruch wahrnehmbar: brechen Sie den Ladevorgang sofort ab und wenden Sie sich an das Service-Center.

FAQ zur Batterie

Ist es normal, dass der Akku beim Laden warm wird?

Ja, es ist normal, dass der Akku während des Ladevorgangs warm wird.

Wartung des Ladegeräts

Befolgen Sie die folgenden Wartungsanweisungen für das Ladegerät:

• Wenn der Akku vollständig geladen ist, trennen Sie zuerst das Kabel von der Steckdose und dann das Akkukabel.
• Bewahren Sie das Ladegerät an einem trockenen und sauberen Ort auf.
• Das Ladegerät erfordert keine Wartung. Jedes Öffnen oder Manipulieren ist untersagt.
• Wenn Sie vermuten, dass das Ladegerät beschädigt ist, wenden Sie sich an das Service-Center.
• Wenn das Kabel beschädigt ist, wenden Sie sich an das Service-Center, um es auszutauschen.
• Wenn die Temperatur des Ladegeräts zu stark ansteigt (über 65°C), wird ein unangenehmer Geruch wahrnehmbar: brechen Sie den Ladevorgang sofort ab und wenden Sie sich an das Service-Center.

Technische Daten

Modell BK-UM03
Allgemein
Farben Schwarz
Größe M
Nominale Geschwindigkeit ca. 25 km/h
Km Reichweite	mit mittlerer Unterstützung auf einer meist flachen städtischen Route bis zu 60 km*
Gewichtsspanne 38 kg
Maximale Last 100 kg
Elektronik
Hinterradnabenmotor 48 V 250 W
Motor Elektromotor unterstütztes Fahrrad
Akkusatz 48 V 13,5 Ah/648 Wh Lithium-Zellen
Displayanzeige: Farbdisplay
Batterieladegerät AC 100 V - 240 V Ausgang DC 52V / 2A Modell: XVE-5460200 Smart Charger
Ladezeit 6 stunden
Ladezyklen der Batterie	ca. 500
Batteriegehäuse	abnehmbar mit Sicherheitsverschluss
Schaltwerk	Shimano REVOSHIFT 6-Gang
Rahmen Set
Rahmen	Aluminiumlegierung
Räder
Radgröße	20 Zoll Alufelgen
Bremsen
Bremsentyp	hydraulische Scheibenbremsen

* - Die Reichweite der Fahrt (ca. 60 km) des Fahrrads mit Unterstützung durch Pedalhilfe kann je nach den unterschiedlichen Einsatzbedingungen und den zu transportierenden Gewichten varlieren. Diese Werte können durch das Gewicht des Nutzers, die Art der Strecke (steile Anstiege), den Transport schwerer Gegenstände, den Reifendruck, ungünstige Wetterbedingungen sowie durch wiederholte Stopps und Neustarts der Fahrt beeinflusst werden und die Reichweite erheblich reduzieren.

Retirer la batterie:
