XXL fej feletti zuhanykészlet csepegésgátló rendszerrel

- Bevezetés

Gratulálunk új termékének vásárlásához. Ezzel egy kiváló minőségű termék mellett döntött. Az összeszerelési-/használati

útmutató a termék fontos tartozéka. Kérjük, hogy felszerelés előtt olvassa végig az összeszerelési-/használati útmutatót és vegye figyelembe az utasításokat. Ez a használati útmutató a felszerelésre, beállításra és ápolásra vonatkozó fontos információkat tartalmaz. Ezért őrizze meg jól az összeszerelési-/használati útmutatót, és adja át azt is az esetleges új tulajdonosnak.

●Rendeltetésszerűhasználat

A termék kizárólag a vízhozam szabályozására szolgál. Ez a termék bármilyen nyomásálló vizes rendszerhez, pl. központi fűtéshez, átfolyós vízmelegítőhöz, villanybojlerhez stb. használható. A termék nem alkalmas kisnyomású vízmelegítőkhöz mint pl. fa- vagy széntüzelésű fürdőkályhákhoz, olaj-, vagy gázkályhákhoz, valamint nyitott elektromos fűtésű víztartályokhoz. Kételyek felmerülése esetén forduljon tanácsért egy szerelőhöz vagy szaktanácsadóhoz. Az előbb leírtaktól eltérő alkalmazás, vagy a termék megváltoztatása nem megengedett és károkhoz vezet. Bármely más használat nem rendeltetésszerű és jelentős baleseti vagy anyagi kárt okozhat. A termék kizárólag magánhasználatra készült.

● Alkatrészleírás

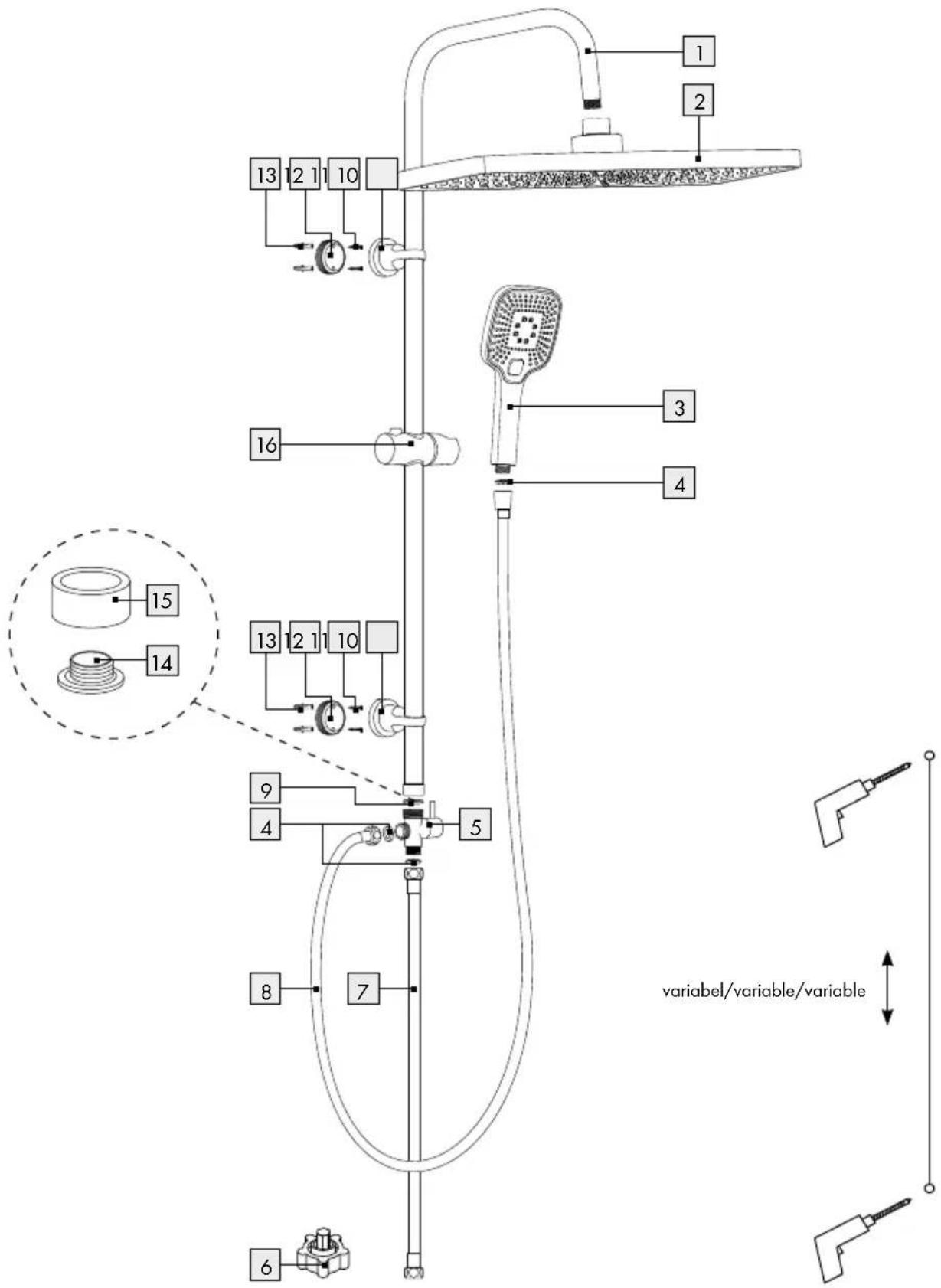

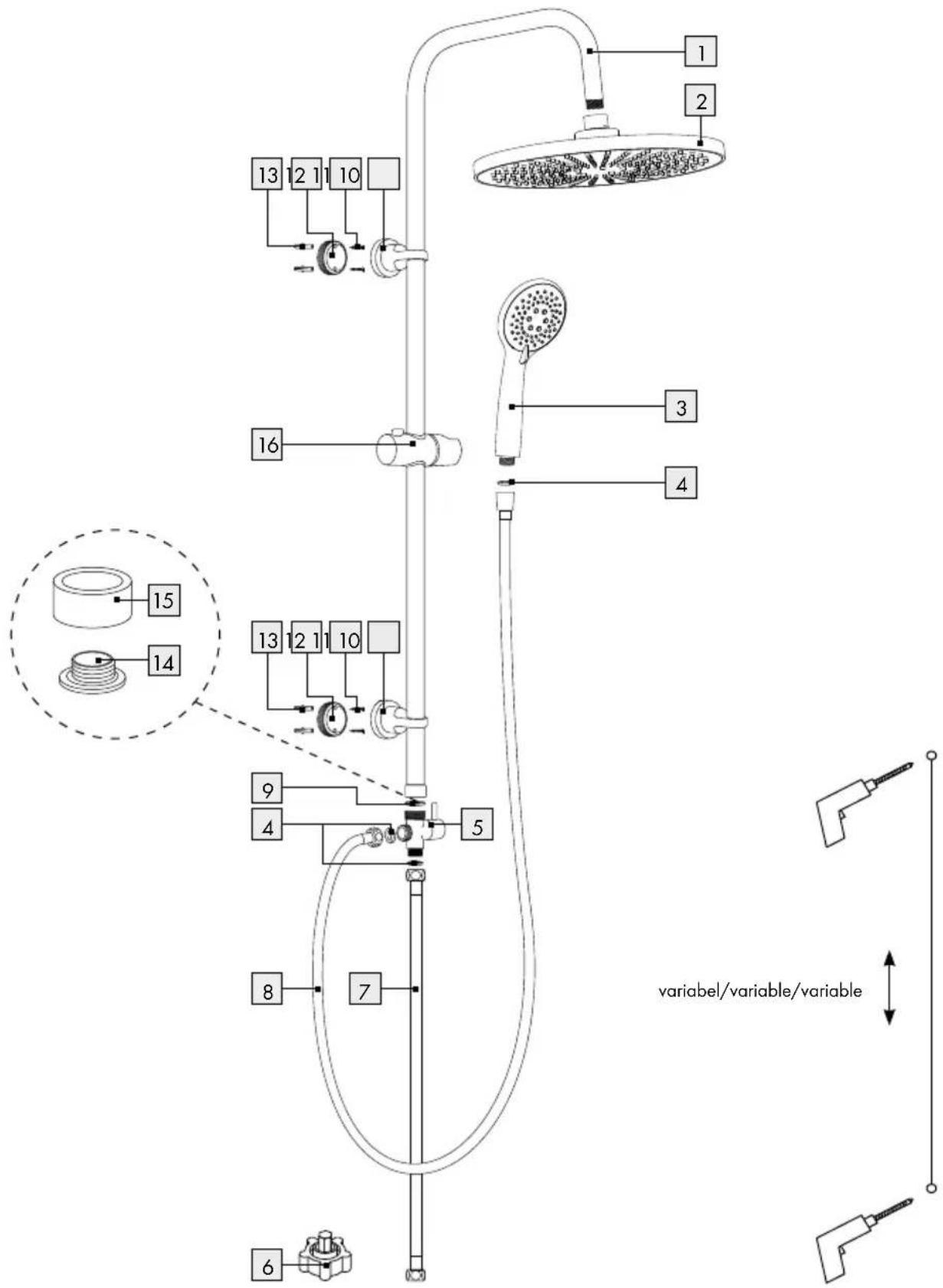

1 Zuhanyrúd
2 Fejzuhany
3 Kézi zuhany
4 Cső tömítés
5 Átállító
6 Szerszám
7 Csatlakozó tömlő
8 Zuhanycső
9 Tömítés (átállító)
10 Fali tartó takarórózsával
11 Rögzítőcsavar
12 Szerelőlap
13 Tipli
14 Sárgaréz menet
15 Összekötő darab
16 Kézi zuhany tartó

Müszaki adatok

Minimális

nyomás: min. 1,5 bar - max. 3 bar

Méret: A modell:

fejzuhany: ∅ kb. 30 cm,

kézi zuhany: ∅ kb. 10 cm;

zuhanyrúd: kb. 97 cm

B modell:

fejzuhany: kn. 32 x 20 cm (szé x mé),

kézi zuhany: ∅ kb. 10 cm;

zuhanyrúd: kb. 97 cm

zuhanytömlő

hossza: kb. 150 cm,

tömlócsat-

lakozás hossza: kb. 70 cm

Tömlöcsat-

lakozás: 12'''(G12'' )

A csomag tartalma

Tudnivaló: Közvetlenül a kicsomagolás után vizsgálja meg a csomag tartalmát teljesség, valamint a termék és valamennyi részének a kifogástalan állapota szempontjából. Semmi esetre se használja a terméket, ha a csomag tartalma nem teljes.

1 Fejzuhany
1 Kézi zuhany
1 Zuhanyrúd
1 Zuhanycső (kb. 150 cm)
1 Csatlakozó tömlő (kb. 70 cm)
2 Fali tartó 2 takarórózsával
1 Kézi zuhany tartó
4 Rögzítőcsavar
4 Tipli (kb. ∅ 6 mm)
2 Szerelőlap
3 Cső tömítés
1 Tömítés (átállító)
1 Szerszám
1 Átállító
1 Szerelési és használati utasítás

Biztonsági tudnivalók

FIGYELMEZTETÉS! KISGYER-MEKEK ÉS GYERMEKEK SZÁMÁRA ÉLET- ÉS BALESET-

VESZÉLYES! Soha ne hagyja a gyermekeket felügyelet nélkül a csomagolóanyagokkal. Fulladásveszély áll fenn. Tartsa távola terméket a gyermekektől. A termék nem játékszer.

A terméket 8 éves kor feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy szellemi képességgel élő vagy nem megfelelő tapasztalattal és tudással rendelkező személyek csak felügyelet

mellett, illetve a termék biztonságos használatára vonatkozó felvilágosítás és a lehetséges veszélyek megértése után használhatják. Gyermekek nem játszhatnak a termékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.

VIGYÁZAT! ELEKTROMOS

ÁRAMÜTÉS VESZÉLYE! A fúrás elött bizonyosodjon meg róla, hogy a fúrás helyén nincsenek elektromos vezetékek.

VIGYÁZAT! SÉRÜLÉSVESZÉLY!

Győződjön meg arról, hogy minden alkatrész sértetlen és szakszerűen van felszerelve. Szakszerűtlen összeszerelés esetén sérülésveszély áll fenn. Vegye figyelembe, hogy a tömitőgyűrűk kopó alkatrészek, amelyeket időnként ki kell cserélni. A sérült alkatrészek befolyásolhatják a biztonságot és a működést.

Az összeszerelést csak szakavatott személlyel végeztesse.

VIGYÁZAT! FORRÁZÁSVESZÉLY! A meleg-víz beállítása során ügyeljen arra, hogy a víz hőmérséklete ne legyen túl forró.

VIGYÁZAT! VÍZKÁROK! Szerelés előtt zárja el az általános vízellátást.

- Ügyeljen arra, hogy minden tömítés helyesen illeszkedik.

A termék nem alkalmas alacsony nyomású-, és nyílt (nyomás nélküli) elektromos kis bojlerekhez.

A hibásan felszerelt zuhanyszett vízkárokat okozhat!

Tömítetlenségek, vagy vízkitörések az épületen, vagy a háztartásban jelentős anyagi károkhoz vezethetnek. Ezért gondosan ellenőrizze a csatlakozások tömítettségét.

A felszerelés előtt ismerje meg a helyi adottságokat, pl. a vízcsatlakozást és az elzáró szerkezeteket.

Még a gondos gyártás során is keletkezhetnek éles élek. Ezért az összeszerelés alkalmával nagyon óvatosan járjon el.

A falra szerelés előtt tájékozódjon a falhoz megfelelő szerelési anyagokról. A falra szereléshez olyan szerelési anyagokat mellékeltünk, amelyek a szokásos szilárd téglafalhoz alkalmasak.

A terméket kizárólag 0 °C feletti hőmérsékletű helyiségekben használja. Fagyveszély esetén a vízellátást szüntesse meg és ürítse ki a terméket.

- Összeszerelés

Szerelés előtt ismerkedjen meg a termékkel. Ehhez olvassa el figyelmesen a következő szerelési utasítást és a biztonsági előírásokat. Hibás szerelés esetén elvész a garancia, különösen a következményes károkra vonatkozóan.

VIGYÁZAT! Szerelés előtt zárja el a fő vízvezetéket. Ellenkező esetben sérülésveszély és/vagy anyagi károsodás veszélye fenyeget.

Tudnivaló: Elektromos fúrógépre lesz szüksége.

ÁRAMÜTÉS VESZÉLY! A fúrás előtt bizonyosodjon meg róla, hogy a fúrás helyén nincsenek elektromos vezetékek.

VIGYÁZAT! SÉRÜLÉSVESZÉLY!

Olvassa el a fúrógép használati útmutatóját.

Tudnivaló: Távolítsa el az összes csomagolóanyagot a termékről az összeszerelés előtt.

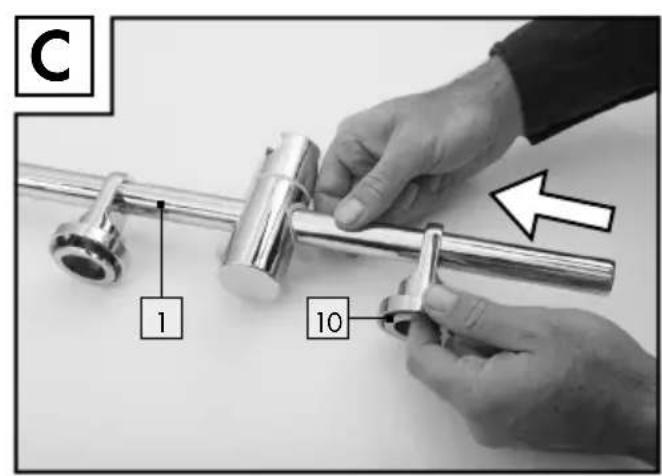

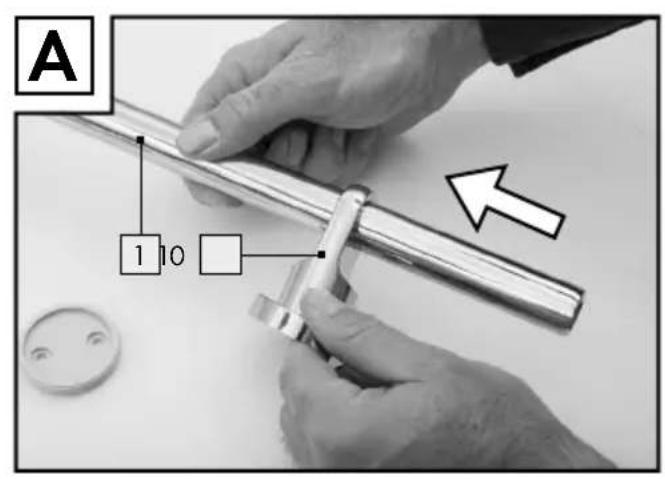

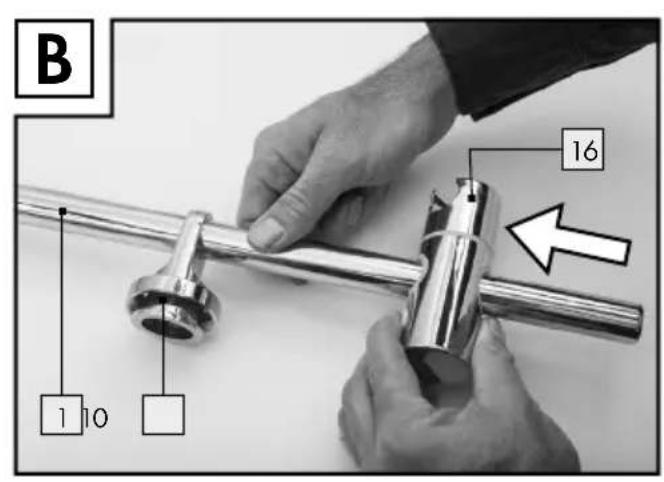

Majd tolja az egyik fali tartót 10 és végül a kézi zuhany tartót 16 valamint a második fali tartót 10 alulról a zuhanyrúdra 1 (lásd A–C. ábrák).

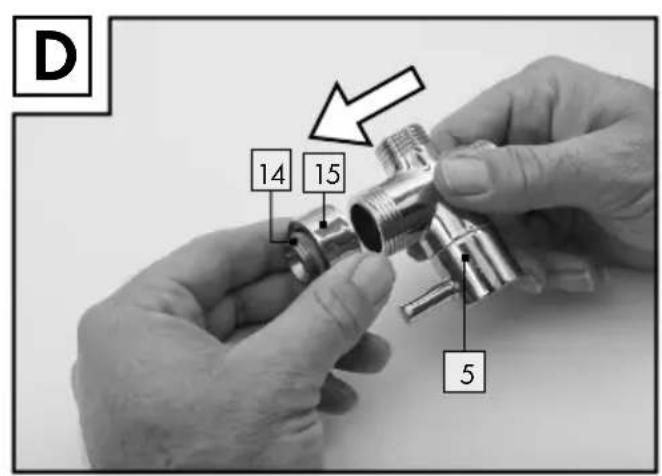

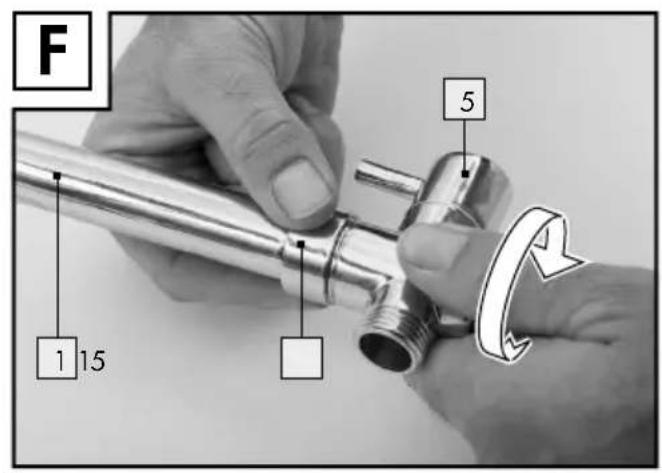

Lazítsa meg az összekötő darabo 15 a sárgaréz menetével 14 az átállítóról 5 (lásd D. ábra).

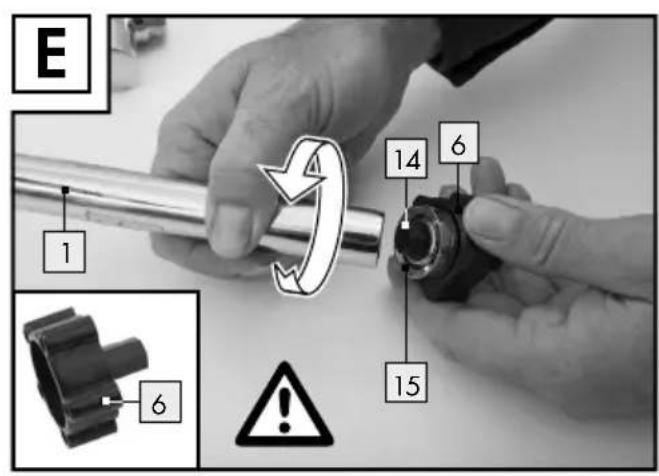

Rögzítse a sárgaréz menetet 14 az összekötő darabbal 15 a zuhanyrúd 1 alján, az óramutató járásával ellentétes irányba forgatva a szerszám 6 segítségével (lásd E. ábra).

Vigyázat: Balos menet!

Fordítsa az átállítót 5 az óramutató járásával megegyező irányba a sárgaréz menetre 14, és ellenőrizze, hogy a tömítés 9 megfelelő illeszkedését (lásd F. ábra).

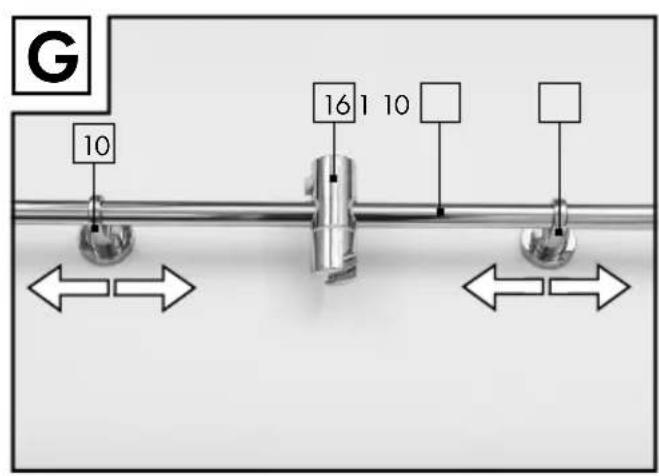

Igazítsa a két fali tartó 10 közötti távolságot a zuhanyrúdon 1 lévő kézi zuhany tartó 16 jobb és bal oldalához, és egy lapos csavarhúzóval (nem tartozék) csavarja be a zuhanyrúd 1 csavarjait a fali tartók 10 rögzítéséhez (lásd G. és H. ábra).

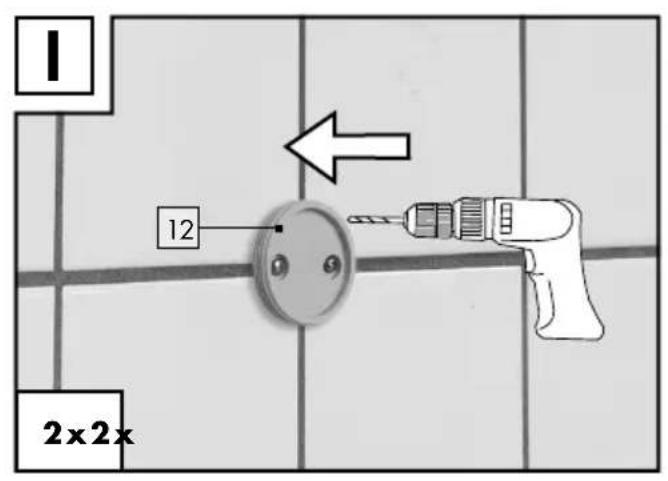

☐ Jelölje meg a furatokat a rögzítőcsavarok 11 szerelőlapján 12 található lyukak segítségével (kb. ∅ 6 mm).

Fúrja ki a rögzítólyukakat és végül tegye be a tipliket 13 a furatokba (lásd l. ábra).

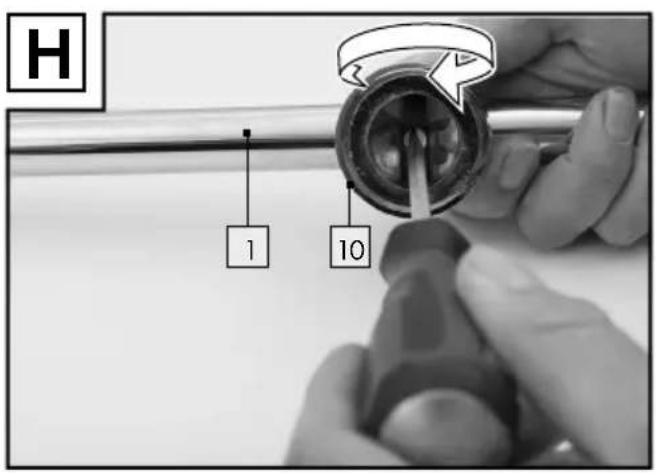

Rögzítse mindkét szerelőlapot 12 a rögzítő csavarokkal 11.

Vigye a zuhanyrudat 1 a felszerelt fali tartókkal 10 a szerelőlap 12 magasságába. Helyezze a fali tartók 10 takarórózsáit a szerelőlapokra 12, és húzza meg a takarórózsákat az óramutató járásával megegyező irányba (lásd J. és K. ábra). Az átállító 5 eközben nézzen lefelé.

Helyezzen egy cső tömítést 4 a csatlakozó tömlő 7 menetébe, és rögzítse a csatlakozó tömlőt 7 az átállító 5 alsó menetéhez az óramutató járásával megegyező irányba forgatva (lásd L. és M. ábra).

Helyezzen egy cső tömítést 4 a csatlakozó tömlő 7 másik végébe és végül kézzel csavarja szorosra a vízcsatlakozáson.

Helyezzen egy cső tömítést 4 a zuhanycső 8 anyájába, és rögzítse az óramutató járásával megegyező irányba fordítva az átállító 5 oldalán lévő menethez (lásd N. és O. ábra).

6- Helyezzen egy cső tömítést 4 a zuhanycső 8 másik végére. Végül kézzel húzza szorosra a kézi zuhanyt 3 az óramutató járásával megegyezően a zuhanycsövön 8 (lásd P. ábra).

Távolítsa el a védősapkát a gömbcsukló menetéről, és az óramutató járásával megegyező irányban elforgatva rögzítse a fejzuhanyt 2 a zuhanyrúdhoz 1 (lásd P. ábra).

- Üzemeltetés

□Azátállítóval 5 választhat a fejzuhany 2 és a kézi zuhany 3 között.

□Afejzuhany 2 dőlési szöge szükség szerint beállítható.

3 vízsugár típus közül választhat kézi zuhany 3 esetén:

- permet sugár

- szauna sugár

- szauna+permet-vegyes vízsugár

- Tisztítás és karbantartás

Semmi esetre se használjon a tisztításhoz benzint, oldószert vagy agresszív tisztítószert, illetve kemény tisztítókefét stb. Ezek károsíthatják a termék felületét.
- Ügyeljen rá, hogy a tömlőre ne kerüljön maróhatású vagy rozsdásodó szer, mint pl. tisztítószer vagy háztartási takarítószer. Ez vízkárokhoz vezethet.
A színes felületeket ne tisztítsa semmiképpen súroló, maró vagy alkoholtartalmú szerekkel.
A terméket nedves, puha kendővel vagy bör kendővel tisztítsa.

Az ápolásra vonatkozó utasítások figyelmen kívül hagyása esetén a felületek károsodásával kell számolni. A garancia ebben az esetben nem érvényesíthető.

- Karbantartás

Rendszeres időközönként ellenőrizze az összes csatlakozás és összeköttetés tömítését vagy látható sérüléseit.
A zuhanyszett vagy a csövek tömítetlen részeit vagy látható sérüléseit azonnal ellenőrizze ill. cserélje ki egy szakember.

- Szétszerelés

A termék szétszerelése előtt szüntesse meg a vízellátást.
□ Ügyeljen a kifolyó maradékvízre.
A szétszerelést a használati utasítás alapján fordított sorrendben végezze.

- Megsemmisítés

A csomagolás környezetbarát anyagokból készült, ezeket a helyi újrahasznosító helyeken adhatja le.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A termék, beleértve a tartozékokat és a csomagolóanyagokatis, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket. A Triman-logó csak Franciaországra vonatkozik.

- Információk

Csapvízfogyaszthatósága

Tájékozódjon a helyi hatóságoknál a városa/községe csapvízének fogyaszthatóságáról.

A csapvíz fogyaszthatóságára alapvetően a következő javaslatok vonatkoznak:

Folyassa rövid ideig a vizet, amennyiben a víz négy óránál hosszabb ideig állt a vezetékben. Ételek és italok elkészítéséhez, különösen cse-csemők ételeihez, ne használjon a vezetékben pangó vizet. Különben egészségügyi panaszok léphetnek fel. A friss víz arról ismerhető fel, hogy a vezetékben pangó víznél érezhetően hidegebben hagyja el a vezetéket.
Ha nikkelre allergiás, a táplálkozáshoz és/vagy tisztálkodásához ne használjon krómozott vezetékekből származó pangó vizet. Az ilyen víznek magas lehet a nikkeltartalma és ezáltal allergiás reakciót válthat ki.
Ne használjon ólomvezetékből származó ivóvizet csecsemők ételeihez és/vagy a terhesség ideje alatt fogyasztandó élelmiszerek elkészítéséhez. Az ólom bekerül az ivóvízbe és ez a csecsemők és kisgyermekek egészségére nézve különösen káros.

● Garancia és szervíz

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik

meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkat-részekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Ügyfélszolgálat

(A hívás költségei az Ön telefonszolgáltatójának vezetékes tarifája szerint alakulnak

Fax: [phone] (külföldröl)

E-mail: [e-mail]

IAN 437882\_2304

Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 437882_2304) a vásárlás tényének igazolására.

A 1 10

B 1 10 16

C 1 10

D 14 15 5

E 1 6 14 6 15 6

F 1 15 5

G 10 16 1 10

H 1 10

1 12 2x2x

Versione delle informazioni · Információk állása:

10/2023 · Ident.-No.: WU6823630-8102023-8

PDF ONLINE www.lidl-service.com
