HASZNÁLATI ÚTMUTATÓ CFX2 45 DOMETIC
1 Fontos információk...... BhB 2 | Szimbólumok magyarázata.... BhB 3 A készüléken látható szimbólumok magyarázata.... Bh3 4 Biztonsági útmutatók....Bh3 5 A csomag tartalma.... Bhi 6 Tartozékok...... Bh6 7 Rendeltetésszerű használat....Bh6 8 Műszaki leírás....Bhj 9 Üzemeltetés......Bhh 10 Tisztítás és karbantartás....3C8 11) Hibakeresés....3Ch 12 | Biztonság....3dC 13 Ártalmatlanítás....3dC 14 Műszaki adatok....3dd
Fontos információk.
A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük, figyelmesen olvassa el az ebben a termék használati útmutatójában található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Kérjük, az útmutatót a termék közelében tartsa.
A termék használatba vétele előtt Ön kijelenti, hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésnek megfelelő célra és a jelen termék használati útmutatójában leírt utasításoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található anyagi javak károsodásához vezethet. Kérjük, a termék használati útmutatója és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és érvényüket veszthetik. A legfrissebb termékinformációkért látogasson el a következő honlapra: documents.dometic.com.
2 Szimbólumok magyarázata
A figyelmeztető szavak a biztonsági utasítások, valamint a vagyoni károk elkerülésére szolgáló utasítások jelzésére szolgálnak, továbbá a veszély súlyosságát is jelzik.
1 VESZÉLY
Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.
FIGYELEM
Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.
VIGYÁZAT
Veszélyes helyzetet jelöl, amely könnyű vagy közepes sérülést okozhat, ha nem kerülik el.
FIGYELEM
Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.
MEGJEGYZÉS: A termék kezelésére vonatkozó kiegészítő információk.
3 / .kszülk. en lBth! t6 szimbólumok. m! g2! rBz! t!
Figyelmeztetés: F- és egyéb gyúlékony anyagok.
4 Biztonsági útmutató.
1 ESET - ÁR! Áramütés miatti veszély!
Ha a készüléket a elektromos hálózatról táplálja, akkor biztosítsa, hogy a hálózat rendelkezzen maradékáram-megszakítóval (FI relé) vagy földelési hiba (áramkör-megszakító) (FI relé). A telepítésnek, különösen a potenciálisan nedves területeken, meg kell felelnie az összes vonatkozó telepítési előírásnak. Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Különösen az áramütés (áramú) hálózatról történő üzemeltetés során veszélyes.
FIGYELEM! ÁR! Áramütés miatti veszély!
Ne használja a hűtőközeget, ha az láthatóan megsérült. Ha a hűtőközeg (például megsérült), akkor a biztonsági kockázatok elkerülése érdekében ki kell cserélni ezt. Csak a hűtőközegen csak szakember végezhet javításokat. A helytelen javítások jelentős veszélyeket okozhatnak. A készüléket olyan aljzatba illessze be, amely biztosítja a megfelelő csatlakozást, különösen akkor, ha a készüléket földelni kell.
FIGYELEM! ÁR! Üzemzavar!
A készülék elhelyezésekor ügyeljen arra, hogy ne csípje be és ne károsítsa a tápkábelt. Ne helyezzen el több hordozható aljzatot vagy hordozható tápegységet a készülék hátulsó részénél. A hűtőközeg körben lévő hűtőközeg erősen gyúlékony, és ha a készülék kis méretű helyiségben van, szivárgás esetén gyúlékony gázok képződhetnek. A hűtőkör szivárgása esetén: Tartsa távol a hűtőszekrénytől a nyílt lángokat és a lehetséges szikraforrásokat. Alaposan szellőztesse a helyiséget. Kapcsolja ki a hűtőszekrényt. Töltse a hűtőközeggel üzemelő hűtőkészülékeknél: A hűtőkör kis mennyiségű, környezetbarát, de gyúlékony hűtőközeget tartalmaz. Nem károsítja az ózonréteget és nem növeli az üvegházhatást. A kiszivárgó hűtőközeg meggyulladhat.
Ne használja vagy tárolja a hűtőkészüléket olyan zárt helyiségekben, ahol minimális a levegőáramlás, vagy nincs is ilyen.
A készülékházban vagy a beépítési szerkezetben lévő szellőzőnyílásokat tilos eltorlaszolni. A leolvasztási művelet felgyorsítására ne használjon mechanikus eszközöket vagy más anyagokat, kivéve, ha a gyártó ezt javasolja. Ne nyissa fel vagy ne károsítsa a hűtőkört. Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja.
A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják. A 3 és 8 év közötti gyermekek már ki- és berakhatnak élelmiszereket a hűtőkészülékekbe. A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a készülékkel. A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik.
Tilos a hűtőszekrényben robbanékony anyagokat, például gyúlékony hajtógázt tartalmazó permetpalackokat tárolni.
Új hűtőszekrény üzembe helyezése előtt ügyeljen arra, hogy a kábel és a dugasz száraz legyen. Minden tisztítás és karbantartás előtt, és minden használat után húzza le a hűtőszekrényt az áramellátásról.
Az élelmiszer-szennyeződések elkerülése érdekében tartsa be a következő útmutatásokat:
Ellenőrizze, hogy a készülék hűtési teljesítménye megfelel-e a hűtendő élelmiszerek követelményeinek. Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni. Ha hosszabb időszakokra kinyitja a hűtőszekrényt, azzal jelentősen megnövekedhet a hőmérséklet a készülék rekeszeiben. Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető légolyórendszereket.
Ha hosszú időre nyitva hagyja a készüléket,
Kapcsolja ki a készüléket. Húzza le a készüléket. Tisztítsa meg és szárítsa meg a készüléket. A készülék belsejében történő penészképződés érdekében hagyja nyitva a fedelet.
Ellenőrizze, hogy a típustáblán feltüntetett feszültségadatok egyeznek-e a rendelkezésre álló energiaellátással. A hűtőszekrényt kizárólag a következő módon csatlakoztassa:
Az egyenáramú csatlakozókábellel a jármű egyenáramú hálózatához
Vagy egy váltakozó áramú hálózati aljzathoz csatlakoztassa a váltakozó áramú csatlakozókábel
Soha ne húzza ki a csatlakozódugót a kábelnél fogva az aljzatból.
Ha a hűtőszekrény egy egyenáramú aljzathoz van csatlakoztatva: Mielőtt a gyorstöltő készüléket csatlakoztatja, húzza le a hűtőszekrényt és más fogyasztókat a jármű-akkumulátorról.
A hűtőközegtartályt egy egyenáramú aljzathoz csatlakoztassa. Válassza le a hűtőközegtartályt a hálózatról, vagy húzza ki, ha a jármű motorját kikapcsolja. Ellenkező esetben a jármű-akkumulátor lemerülhet.
A hűtőközegtartály nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.
A hűtőközegtartály szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőközegtartályt.
Ne helyezze a hűtőközegtartályt nyílt láng vagy más hőforrás, vízforrás, erős napsugárzás, gáztűzhely stb. közelébe.
Ne töltsön folyadékokat vagy jeget a belső tartályba.
Soha ne merítse vízbe a hűtőközegtartályt.
Óvja a hűtőközegtartályt és a kábeleket a hótól és a nedvességtől.
A hűtőközegtartályt ne tegye ki az eső hatásának.
A hűtőközeg megfelelő keringetése érdekében a hűtőközegtartály dőlésszöge nem haladhatja meg a 3°-ot. Ehhez egy vízszintmérő segítségével állítsa vízszintes helyzetbe a hűtőközegtartályt.
Mindig gondoskodjon arról, hogy a hűtőközegtartály mind a négy oldalán legyen elegendő hely a szellőzéshez. Minden olyan tárgyat tartson távol a szellőzőnyílásoktól, amely korlátozná a hűtő szerkezeti elemekhez menő légáramlatot. Ne helyezze a hűtőközegtartályt zárt rekeszekbe vagy olyan területekre, ahol nincs vagy minimális a légáramlás.

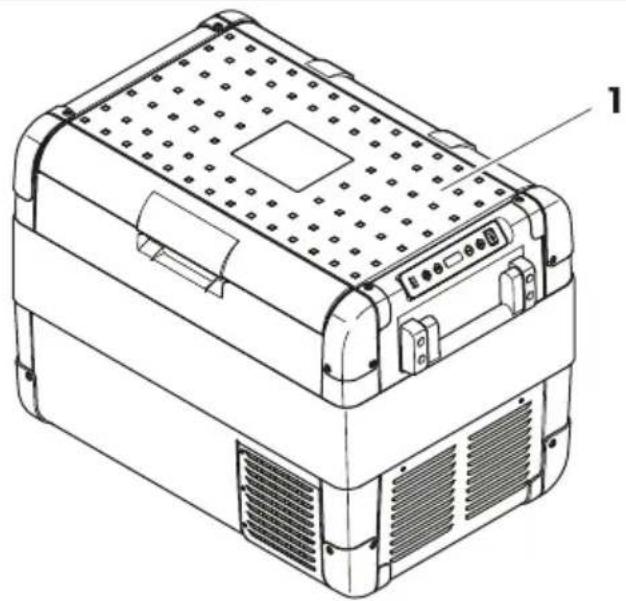

5 / csomag tartalma
□
| )ktel Menn2iskg -eírBs |
| d d ) -től( da |
| B d Msatlakozók( bel egyen( ramú csatlakoz( shoz |
| 3 d Msatlakozók( bel ( ltakozó ( ramú csatlakoz( shoz |
| e d Tö id t zemeltetzsi útmutató |
6 Tartozékok
Tartozékként kapható, nincs mellékelve.
| Megnevezks Ci. . sz. Mo' ell | |
| CFX-QFK gyorskioldó rögzítőkszlet h6CCCCCd66 Msak MRgB B8 | |
| MRg-f R! 3i Di gyorskioldó rögzítőkszlet | h6CCCBhi hh | Msak MRgB 3j zs MRgB Di |
| )-tól(d(hoz aló alkalmaz(s | e | J z összes modellhez alkalmas |
7 Rendeltetésszerű használat
A hűtőláda élelmiszerek hűtésére alkalmas. A hűtőláda járművekben való üzemeltetésre is alkalmas. A hűtőláda járművek egyenáramú tápellátású aljzatáról vagy váltakozó áramú tápellátásról is üzemeltethető.
A hűtőláda kemping használatra is alkalmas.
Kz a h-tól( da h( ztart( si zs hasonló környezetekbenH pzld( ulV
U t zletekH irod( k zs egyzb munkahelyek szemzlyzeti konyh( iban
U idzki endzgh( zakban
U hotelekbenH motelekben zs m( s lakózpt let típusú környezetekben
U endzgogadó lztesítmznyekben
U catering zs hasonló nem kiskereskedelmi Gelhaszn( l( si tert leteken alkalmazható
J h-tól(da a kö etkező czlokra nem alkalmasv
U Élelmiszer gyorságyaszt(sa
U ! orrozí H maró hat(sú agy oldószert tartalmazó anyagok t( rol(s( ra
U ) aszn(lat bezpített kzszt lzkkznt
Ez a hűtőláda az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.
Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.
Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez vagy üzemeltetéséhez szükségesek. A hibás telepítés vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.
A gyártó nem vállal felelősséget a termék olyan károsodásáért vagy sérüléséért, amelyek a következőkre vezethetők vissza:
Hibás beszerelés, összeszerelés vagy csatlakoztatás (ideértve a túlcsatlakozást is); helytelen karbantartás vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata; a termék kifejezett gyártói engedély nélküli módosítása; az útmutatóban leírt céloktól eltérő felhasználás.
A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.
8 Műszaki leírás
A hűtőláda képes hűteni a termékeket. A hűtést alacsony karbantartási igényű kompresszorral ellátott hűtőkör teszi lehetővé. A megbízható szigetelés és az erős kompresszor hatékony és gyors hűtésről gondoskodik.
A hűtőláda hordozható.
A hűtőláda rövid ideig 30°-os dőlésszöget is elvisel, például hajókon.
Rendeltetésszerű használat
Külsőbbségi kapcsolást biztosító hálózati tápellátás (váltakozó áramú tápellátáshoz való csatlakozáshoz); túlfeszültség-védelem; akkumulátor-ellenőrző a jármű akkumulátorának védelmére; kijelző (pl. hőmérséklet-megjelenítéssel); hőmérséklet beállítása gombbal; beépített Bluetooth és Wi-Fi funkció a hűtőláda okostelefonos alkalmazáson keresztül történő vezérléséhez; billenthető hordozófogantyú; USB csatlakozó a készülék töltéséhez; levehető kosárbetét.

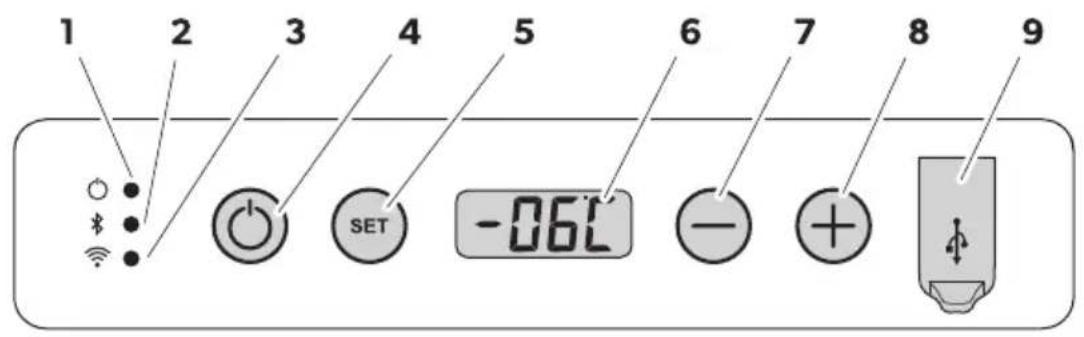

Kezelőszervek és kijelzőelemek.
Redlz(r K. (bra|Bhj .loldal H YX)
Kezelés
[]
| )ktel -eírBs M! g2! rBz! t |
| Állapotjelző |
| J LKE Gehzren il(gít) J kompresszor elindul.ó Feljesítmzny |
| J LKE narancss( rg(n il(gít) J kompresszor le(ll. |
| BBluetooth | J LKE ki an kapcsol av J h-től(da Bluetooth funkciója ki an kapcsol a. |
| J LKE lassan Gehzren illogJ h-től(da Bluetooth funkciója be an kapcsol a. J h-től(da egy kzszt lzkkel sincs p( rosít a. |
| J LKE gyorsan Gehzren illogJ h-től(da Bluetooth-kapcsolaton keresztt l kapcsolódik egy eszközhöz. |
| J LKE Gehzren il(gít) J h-től(da Bluetooth-kapcsolaton keresztt l p( rosít a an egy eszközzel. |
| 3NLJ' | J LKE ki an kapcsol av J h-től(da NLJ' funkciója ki an kapcsol a. |
| J LKE Gehzren illogJ h-től(da NLJ' funkciója be an kapcsol a. J h-től(da egy kzszt lzkhez sincs csatlakoztat a. |
| J LKE Gehzren il(gít) J h-től(da NLJ' -kapcsolaton keresztt l p( rosít a an egy eszközzel. |
| DBKk! I Be- agy kikapcsolja a h-től(d(t. |
| iSET | I i (lasztja a be iteli módot)V őmzrszklet-be( llít(sU Melsius- agy Rahrenheit-sokos kijelzzsU J kkumul( toréelt gyelő be( llít(saU ! ijelző čznyerejznek be( llít(saU ! ijelzőmód be( llít(saU Bluetooth be( llít(saU NLJ' be( llít(sa |
| 6 ! ijelző | |
| j - | J hőmzrszkleth a hőmzrszkleti egyszg+ az akkumul( toréelt gyelőH a kijelző čznyerejznek+ az t zemmód+ a Bluetooth zs a NLJ' funkció be( llít(s( ra szolg(l. |
| 8 + |
| h UI B-csatlakozó | |

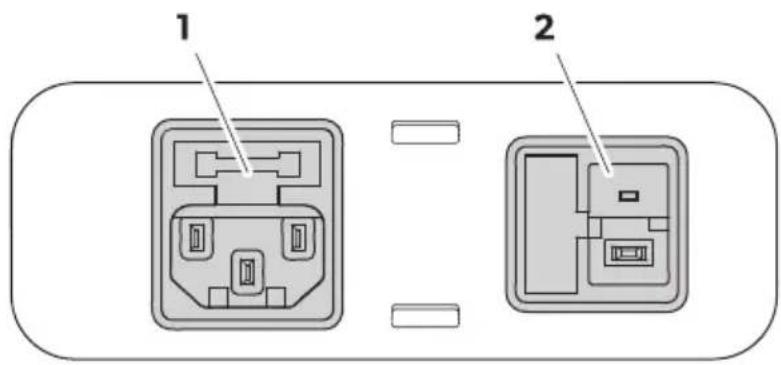

Csatlakozó aljzat
□
) ktel - eírBs
A csatlakozóaljzat egyenáramú tápellátáshoz
B csatlakozóaljzat egyenáramú tápellátáshoz
9 üzemeltetés
/z első használat előtt
A hűtőszekrény üzembe helyezése előtt higiéniai okokból tisztítsa meg nedves kendővel a hűtőszekrény belső és külső részét. (Lásd: Tisztítás és karbantartás, 3C8. oldal.)
/ ,e' kl n2itBsi irBn2Bn! . meg,or' itBs! acs! . CFX2 57 esetknb
A csuklópántokat át lehet helyezni a másik oldalra.
d. Nyissa ki az ajtót, és távolítsa el a fedelet. (Lásd: 3CC. oldal.)
B. Távolítsa el az egyes csuklópántok 3 csavarját. (Lásd: 3CC. oldal.) Majd vegye le őket. 3. Szerelje fel az új helyre a csuklópántokat. D. Helyezze be a fedelet az új csuklópánt-pozíciókba. (Lásd: 3CC. oldal.)
Olyan jól szellőző helyet válasszon ki, amely védett a közvetlen napsugárzástól. Hagyja lehűlni a meleg ételeket, mielőtt azokat a hűtőszekrénybe helyezné. Ne nyissa ki a szükségesnél gyakrabban a hűtőszekrény ajtaját. Ne hagyja nyitva a szükségesnél hosszabb ideig a hűtőszekrény ajtaját. Ha a hűtőszekrény rendelkezik kosárral, az optimális energiafogyasztás érdekében a kosarat a kiszolgálási helyzetbe pozicionálja. Rendszeresen ellenőrizze, hogy a tömítés megfelelően illeszkedik-e.
Új készülék üzembe helyezése érdekében a csomagban található egyenáramú kábel dugaszának belsejében egy biztosíték található. Ne távolítsa el a biztosítékkal rendelkező egyenáramú dugaszt. Csak a mellékelt egyenáramú csatlakozókábeleket használja. Válassza le a hűtőről a más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékre csatlakoztatná. A túltöltés károsíthatja az akkumulátorhoz csatlakoztatott eszközök elektronikáját.
ME JE Yel S J hűtő egy olyan elektronikus rendszerrel rendelkezik, amely megakadályozza a polaritás felcserélését. Az elektronikus rendszer védi a hűtőt a rövidzárástól akkumulátorra csatlakoztatás során.
A hűtő 12 V-os és 24 V-os feszültséggel egyaránt használható.
Csatlakoztassa a hűtőt egy akkumulátorhoz az egyenáramú csatlakozókábel segítségével, a képen látható módon.
Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha nedves a keze, vagy nedves helyen áll. Ha a hűtőt a hajó hálózatán (váltakozó áramú tápegységről) működtetik, a váltakozó áramú tápegység és a hűtő közé egy hibaáram-megszakítót kell beszerelni. Ilyen esetben kérje szakember tanácsát.
A hűtő váltakozó áramra való csatlakozáshoz elsőbbségi kapcsolást biztosító, többféle feszültséggel kompatibilis integrált tápegységgel rendelkezik. Ha a készülék váltakozó áramú hálózathoz van csatlakoztatva, az elsőbbségi kapcsolás automatikusan váltakozó áramú üzemre kapcsolja a hűtőt akkor is, ha az egyenáramú csatlakozókábel csatlakoztatva van.
Csatlakoztassa a hűtőt egy váltakozó áramú áramforráshoz a váltakozó áramú csatlakozókábel segítségével, a képen látható módon.
FIGYELEM! A készüléket vízszintes helyzetben, talppal lefelé helyezze el.
a. A készüléket szilárd aljzatra állítsa. b. Csatlakoztassa a készüléket a hálózati csatlakoztatáshoz (lásd a 3. fejezetet).
Ügyeljen rá, hogy csak a beállított hőmérsékletre hűteni kívánt termékeket tárolja a készülékben.

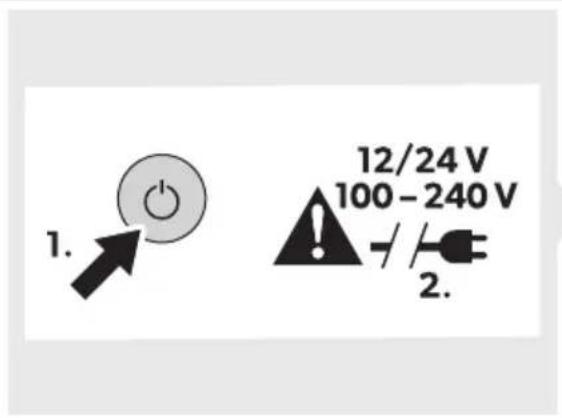

- a. Tartsa lenyomva a BE/KI gombot legalább 3 másodpercig.
Bekapcsol az üzemfeszültség jelző LED-je. A kijelző bekapcsol, és az aktuális hőmérsékletet mutatja.
FIGYELEM! Kijelzett hőmérséklet.
Megjegyzés: A megjelenített hőmérséklet a nagy belső rekesz hőmérséklete (lásd a 3. fejezetet).
A készülék megkezdi a belső tér hűtését.

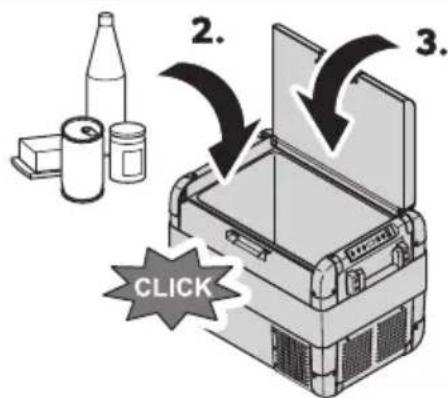

a. Zárja le a fedelet. b. Nyomja le a reteszt, amíg az hallhatóan a helyére nem kattan.
Élelmiszer-pazarlás elkerülése
Az élelmiszer-pazarlás elkerülése érdekében vegye figyelembe a következőket:
Tartsa a lehető legalacsonyabb szinten a hőmérséklet-ingadozást. A hűtőszekrény ajtaját csak addig tartsa nyitva, ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni.
A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be. Az élelmiszerek könnyen száradnak vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben, palackokban tárolja.
A hőmérséklet beállítása!
d. Nyomja meg egyszer a SET gombot.
B. Válassza ki a hűtési hőmérsékletet a + és - gomb segítségével.
A kijelző néhány másodpercig mutatja a beállított hőmérsékletet és a mértékegységet. A kijelző többször villog. Ezután ismét megjelenik az aktuális hőmérséklet.
A hőmérséklet mértékegység kiválasztása!
d. Nyomja meg B-ször a SET gombot.
B. A kívánt hőmérséklet mértékegység kiválasztásához nyomja meg a + vagy - gombot.
A kijelző néhány másodpercig mutatja a beállított hőmérséklet mértékegységet és a következőt. A kijelző néhányszor villog, mielőtt visszatér az aktuális hőmérséklet kijelzéséhez.
FIGYELEM! Elüggetlenítés! Használat!
FIGYELEM! Károsodás és veszély
Amikor az akkumulátortöltő kikapcsol, az akkumulátor már nincs teljesen feltöltve. Értse az ismételt indításokat vagy az áramfogyasztók hosszabb feltöltési fázisok nélküli üzemeltetését. Gondoskodjon az akkumulátor újratöltéséről.
A hűtő (pl. olyan többszintes akkumulátortöltő) el van látva egy olyan védelemmel, amely a szünetmentes egyenáramú hálózatra történő csatlakozás esetén védi a jármű-akkumulátort a túlzott lemerítéstől. Ha a hűtőt olyankor üzemelteti, amikor a jármű-gyújtása ki van kapcsolva, akkor a hűtő automatikusan kikapcsol, amint a töltöttség egy bizonyos szint alá csökken. A hűtő újra bekapcsol, amint az akkumulátor feltöltődik az újraindítási feszültségre. A HI (magas) üzemmódban az akkumulátortöltő gyorsabban reagál, mint a LO (alacsony) és a MED (közepes) üzemmódokban.
| /..EmElBtor,elüg2elA üzemm6' -3 W MED HI | H | | |
| Újraindít( si Geszt Itszg) dB V | ddHD V | dBHB V | dBH6 V |
| ! ikapcsol( si Geszt Itszg) dB V | dChd V | ddHB V | ddH8 V |
| Újraindít( si Geszt Itszg) BD V | B3 V | Bi H3 V | B6HD V |
| ! ikapcsol( si Geszt Itszg) BD V | Balki V | BDHd V | BDH6 V |
Az akkumulátortöltő üzemmód az alábbi módon választható ki: d. Kapcsolja be a hűtőt. B. Nyomja meg 3-szor a SET gombot. 3. Az akkumulátortöltő üzemmód kiválasztásához használja a + és - gombokat. A kijelző a következőképpen változik: LO, MED, HI.
A kijelző néhány másodpercig a kiválasztott üzemmódot mutatja. A kijelző néhányszor villog, mielőtt visszatér az aktuális hőmérséklet kijelzéséhez.
A hálózati töltőt akkumulátorról használja, akkor használja az akkumulátortöltő üzemmódot. A hálózati töltőt hálózati akkumulátorról használja, akkor elegendő az akkumulátortöltő üzemmód.
A kijelző beállítása
A kijelző fényereje sötétebb vagy világosabb környezeti fényviszonyok esetére beállítható. a) Kapcsolja be a hálózati töltőt. b) Nyomja meg kétszer a SET gombot. c) A + és - gombok segítségével állítsa be a kijelző fényerejét. A kijelző a következőképpen váltakozik: alacsony, közepes, magas.
A kijelző néhány másodpercig mutatja a beállított módot. A kijelző néhányszor villog, mielőtt visszatér az aktuális fényerő kijelzéséhez.
Hiba esetén a fényerő automatikusan visszaáll a H (magas) alapértelmezett értékre. A hiba elhárítása után a beállított fényerő újra aktiválódik.
Az USB-port használata
Az USB-csatlakozó lehetővé teszi a kis eszközök, például mobiltelefonok vagy MP3-lejátszók töltését.
Csatlakoztassa a töltendő eszközt a hálózati töltő USB-portjához egy USB-kábel segítségével (nem tartozék).
Győződjön meg arról, hogy a csatlakoztatott eszköz kompatibilis a következőkkel: USB B.
A kijelző beállítása
a) Nyomja meg kétszer a SET gombot.
b) A + vagy - gombbal állítsa be az alsó üzemmódot.
A kijelző a következőképpen váltakozik: 50Hz, 60Hz, alacsony.
S Of W! Az alsó funkció ki van kapcsolva. A kijelző folyamatosan be van kapcsolva.
S On WBKWJ Az alsó funkció be van kapcsolva. Ha a hálózati töltőt több percig nem használják, a kijelzőn csak egy pont jelenik meg.
Ha a készüléket hosszabb ideig (több percig) nem használják, a kijelző a legalacsonyabb beállítású érzékelőre vált.
A kijelző alacsony fogyasztású üzemmódban vagy készenléti üzemmódban van. A megfelelő üzemmódból való rövid kilépéshez nyomja meg a készülék egyik gombját.
A készülékhez való mobilalkalmazás használata.
Egy app segítségével, amelyet egy kompatibilis készülékre telepíthet, a készülék Bluetooth vagy NFC kapcsolaton keresztül figyelhető és vezérelhető.
Töltse le és telepítse a készülékhez való mobilalkalmazást.
Szerezze be az alkalmazást innen: dometic.com/kb.
Nyomja meg a SET gombot az alábbiak szerint:
A Bluetooth-beállítások megnyitásához 6-szor.
A Wi-Fi-beállítások megnyitásához 1-szer.
- A Bluetooth vagy a Wi-Fi funkció beállításához használja a + vagy - gombokat.
Ha a készüléket Bluetooth-on keresztül párosítja egy kompatibilis készülékkel, akkor a párosítási módot be kell állítani.
A kijelző a következőképpen működik a Bluetooth beállításakor: BtOn (párosítás) vagy Pr.
Ha a kijelzőn a - gomb megnyomásakor a kijelző nem változik, vagy ha a kijelzőn a + gomb megnyomásakor a kijelző nem változik.
Amíg a Bluetooth párosítás létrejön, a Bluetooth ikon villog, és a kijelzőn látható.
A kijelző a következőképpen működik a Wi-Fi beállításakor: Wi-Fi On.
D. Töltse fel az útmutató sokat a hűtőtől a hoz aló mobilalkalmazásban.
√ J Bluetooth agy N LJ ' LKE il(gíth ha a hűtőtől a csatlakoztat a an.
/ hűtőAlB' ! i. ! pcsolBs!
d. y rítse ki a hűtőtől(d(t.
□
B. Nyomja meg a Bkk! I gombot. 3.) Húzza ki a csatlakozók( belt. D.) a a hűtőtől(d(t hosszabb ideig nem haszn(ljaH hagyja nyit a a cedeletH hogy ne alakulhasson ki kellemetlen szag a hűtőtől(d(ban.
/ hűtőAlB' ! leolv! sztBs!
J le egő ned esszgtartalma jeget kzpezhet a hűtőtől da belső terzben agy az elp(rologtatón. Kmiatt csökken a hűtőzsi teljesítmzny.
FI YE-EMZ KBroso' Bs veszkl2e
I oha ne haszn( Ijon kemzny agy hegyes zg- eszközöket a jzg elt( olít( s( hoz agy a 6agyott t( rgyak lazít( s( hoz.
J hűtő leol aszt(s(hoz a kö etkező módon j(rjon elw

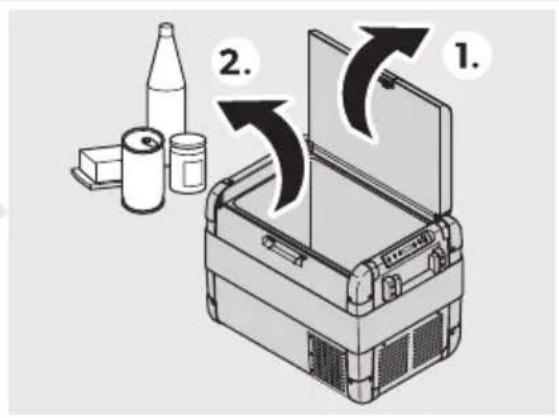

d. Vegyen ki mindent a hűtőből.
B.) a szt kszges H tegyen ( t mindent egy m( sik hűtőből( ba azok hidegen tart( sa zrdekzben.
- ! apcsolja ki a hűtőt.
D.) agyja nyit a a ßedelet.

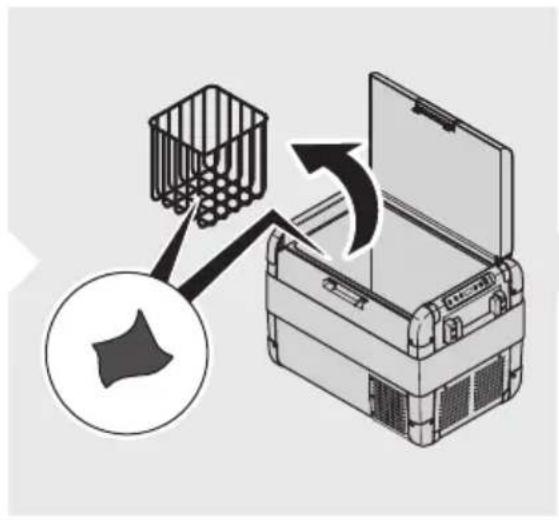

i. Távolítsa el a leolvasztó betétet.

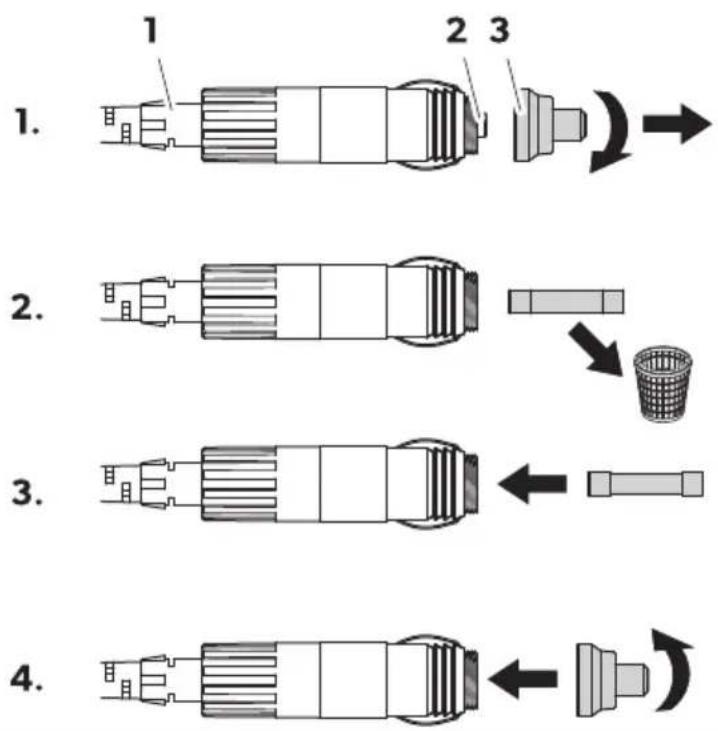

A biztosítékok cseréje előtt győződjön meg arról, hogy a készülék ki van kapcsolva.
A készülék áramtalanítása után ellenőrizze, hogy nincs-e feszültség alatt.
A biztosíték cseréje előtt győződjön meg arról, hogy az áramellátás ki van kapcsolva, és húzza ki a csatlakozókábeleket.
d. Győződjön meg arról, hogy az áramellátás ki van kapcsolva.
B.) Húzza ki a csatlakozókábeleket.
- Patintsa ki a biztosítéktartót. (Ábra a 3C8. oldalon, B× csavarhúzó segítségével.)
D. Cserélje ki a meghibásodott biztosítékot egy ugyanolyan típusú és paraméterű új biztosítékra (V3J, 8 A, 250 V).
i. Patintsa vissza a biztosítéktartót a tokozásba.
- Állítsa helyre a készülék áramellátását.
A készülék belsejében található biztosíték cseréje
A készülék belsejében található kiegészítő biztosíték (szabványos autóipari biztosíték) cseréjét csak engedéllyel rendelkező szerviz végezheti.
d. Távolítsa el az érintkezőstifteket a házból. (Ábra a 3C8. oldalon, 3X a dugaszról). (Ábra a 3C8. oldalon, YX.)
B. Cserélje ki a meghibásodott biztosítékot (Ábra a 3C8. oldalon, 2x) egy azonos típusú és paraméterű új biztosítékra (V3J, 8 A, gyors oldású). 3. Fordított sorrendben szerelje össze a dugaszt.
FIGYELEM! Károsodás és veszélyeztetés
A szivárgások elkerülése érdekében csak a gyártó vagy a szerelő, vagy hasonló képesítéssel rendelkező szolgáltató cserélheti ki a világítás nyomtatott áramkörét.
Tisztítás és karbantartás
FIGYELEM! Áramütés miatti veszélyeztetés
A tisztítási vagy karbantartási munkák előtt győződjön meg arról, hogy a hűtőberendezés le van választva a tápfeszültségről.
FIGYELEM! Károsodás és veszélyeztetés
Soha ne tisztítsa a hűtőkészüléket csapvíz alatt vagy mosogatóvízben. A tisztításhoz ne használjon dörzsölő hatású tisztítószereket vagy kemény tárgyakat.
Alkalmanként tisztítsa meg a készülék belsejét és külségét nedves kendővel. Biztosítsa, hogy a hűtőkészülék szellőzőnyílásai por- és szennyeződésmentesek legyenek, így az üzem közben keletkező hő távozhat, és a hűtőláda nem károsodik.
Hibaelhárítás
| Hib! -ehetskges o. Megol' Bsi 4! v! sll t | |
| J h-től( da nem m-ködik. J z t zeméeszt ltszg LKE-je nem il(gít. | J z egyen( ramú aljzatban nem zszlelhető észt ltszg. | > ! apcsolja be a j( rm-gyújt( s( t. |
| J (Itakozó ( ramú aljzatban nem zszlelhető észt ltszg. | > ) aszn( ljon m( sik aljzatot. |
| J (Itakozó ( ramú biztosítkmeghib( sodott. | > Mserzlje ki a (Itakozó( ramú biztosítkkot+ I( sd)J (Itakozó ( ramú biztosítkc serzje 3Cj .loldal . |
| J bezpített h( lózati t( pegyszg hib( s. | > Vegye fel a kapcsolatot a hi atalos szer izzel. |
| J z t zeméeszt ltszg LKE-je narancss( rg(n il( gít) az E 01 hibakód I( tható a kijelzőn+ zs a h-től( da nem h-ti b(r a csatlakozó be an dug a. | J z akkumul( torélt gyelő túl magas t zemmódba an ( llit a. | d. Állítsa az akkumul( torélt gyelőt alacsonyabb t zemmódba Q( sd)J z akkumul( torélt gyelő haszn( lata 3CD.loldal X.B. Kllenőrizze az indítóakkumul( tort.3. | ztkszg esetzn töltse fel az indítóakkumul( tort. ! ö esse a gy( rtó útmutat( sait. |
| J z akkumul( torélt gyelő túl alacsony t zemmódra an be( llit a. | d. Állítsa az akkumul( torélt gyelőt magasabb t zemmódba W( sd)J z akkumul( torélt gyelő haszn( lata 3CD.loldal X.B. Kllenőrizze az indítóakkumul( tort.3. | ztkszg esetzn töltse fel az indítóakkumul( tort. ! ö esse a gy( rtó útmutat( sait. |
| J h-től( da egyen( ramú kimenetrőltörtznő t zemeltetzsekorv) J gyújt( s be an kapcsol a zs a h-től( da nem m-ködik. J z t zeméeszt ltszg LKE-je nem il( gít. | J z egyen( ramú dugasz nincs megfelelően csatlakoztat a. | > Msatlakoztassa újra a dugaszt. |
| Klszennyeződött az egyen( ramú csatlakozóaljzat foglalata. Kz rossz elektromos zrintkezzshez ezet. | > Fisztítsa meg az egyen( ramú csatlakozót. ! ö esse a gy( rtó útmutat( sait. |
| ! izgett az egyen( ramú dugasz biztosítzka. | > Mserzlje ki az egyen( ramú dugasz biztosízk( t- I( sd)J z egyen( ramú dugasz biztosízk( nak cserzje 3Cj .loldal . |
| ! izgett a h-től( d(n belt li EM biztosízk. | > Vegye fel a kapcsolatot a hi atalos szer izzel. |
| J j( rm- egyen( ramú kimenetznek biztosítzka kizgett. | > Mserzlje ki a j( rm- egyen( ramú kimenetznek biztosízk( t. ! ö esse a gy( rtó útmutat( sait. |
HU::CFX2 28, CFX2 37, CFX2 45, CFX2 57
| Hib! -ehetskges o. Megol' Bsi 4! v! sl! t | | |
| J kijelzón hibakód jelenik megHzs a h-tól(da nem h-thl(sdV) ibakódok 3dC.loldal X. | Belső hiba miatt a h-tól(da kikapcsolt. | > Vegye fel a kapcsolatot a hi atalos szer izzel. |
Hibakódok
Ha a kijelzőn a E 02 és E 07 közötti hibakódok egyike megjelenik, forduljon egy hivatalos szerelőhöz.
| Hib! . 6' -eírBs |
| E 01 J lacsony geszt ltszgktúlgeszt ltszg |
| E 02 Ventil( tor-túl( ram |
| E 03 J kompresszor nem indul el |
| E 04 J kompresszor sebesszge alacsony |
| E 05 J ezzrlő túlmelegedett |
| E 06 ' FM ( ramkör nyit a |
| E 07 ' FM rö idz( rlat |
Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a gyártó helyi képviseletével (lásd dometic.com/dealer) vagy a kereskedővel.
A garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:
Számla (vagy számla másolata) sorszámozott dátummal rendelkező másolata
A reklamáció okát vagy a hibát tartalmazó leírást
Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a szavatosságot.
A készülék leselejtezése előtt szerelje le a fedelét, és hagyja a kosarakat a készülékben, így a gyermekek nem tudnak egyszerűen belemászni.
A csomagolóanyagot lehetőség szerint a megfelelő szelektív hulladékgyűjtő tartályokba kell helyezni. A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban vagy szakkereskedőjénél.
Az elemeket, akkumulátorokat és ólomtartalmú részeket tartalmazó termékek újrahasznosítása: A termék újrahasznosítása előtt távolítsa el az elemeket, akkumulátorokat és az ólomtartalmú részeket. Adja le a meghibásodott akkumulátorokat vagy elhasznált elemeket a kereskedőnél vagy egy gyűjtőhelyen. Ne dobja az elemeket, akkumulátorokat és ólomtartalmú részeket az általános háztartási hulladékba. A termék ártalmatlanítása esetén tájékozódjon a legközelebbi újrahasznosító központban vagy szakkereskedőjénél a vonatkozó ártalmatlanítási előírásokról. A termék ingyenesen ártalmatlanítható.
A készülék a környezeti hőmérséklet 3 °C alatt van, és a minimum hőmérséklet nem érhető el.
Ez a termék fluortartalmú üvegházhatású gázokat tartalmaz.
A hűtőegység hermetikusan le van zárva.
| CFX2 28 CFX2 37 CFX2 45 CFX2 57 |
| ' z leges bemenet | i Clo 6C) z |
| dCClo BDC V~ |
| ' z leges (ram) | dB VV 8H6 J | dB VV 8Hj J | dB VV 8H8 J | dB VV h J |
| BD VV 3H8 J | BD VV 3H8i J | BD VV 3Hh J | BD VV D J |
| dCC VV dH6 J | dCC VV dH63 J | dCC VV dH6i J | dCC VV dHj J |
| BDC VV Chj j J | BDC VV Chj 8 J | BDC VV Chj h J | BDC VV Ch8 J |
| )-tzsi teljesítmzny | e BB bMlo BC bM |
| ! örmyezeti hőmzrszklet | d6 bMlo D3 bM |
| ! límaoszt( ly ' agy F | |
| Ul B | i VBJ |
| )-tőközeg T6CCa | |
| )-tőközeg kszletmennyiszge | d3 g d3 g dD g dj g |
| Mzretek Wl zIL Mall MzX%ogantyúkkal egyt ttX | 3Di mmlqDBj mmlq 3j i mm | DCd mmlqDB8 mmlq D3C mm | DCd mmlqDh3 mmlq D3C mm | Di 8 mmlq i C3 mmlq D8i mm |
| Mennyiszg | B8 L 3j L Di L i j L |
| I úly | d3-i kg | di H8 kg | d6-H8 kg | d8-h kg |
| Rrek encias( N LJ ' X BHD G) z |
| Mal. kimeneti teljesítmznyNLJ ' dhHBB dBmBluetooth j Hh3 dBm | |
A Dometic Hungary Kft. kijelenti, hogy a MRG B8, MRG B3, MRG Di, MRG i típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU megfelelőségi nyilatkozat teljes szövege a következő honlapon érhető el: documents.dometic.com
További termékinformációkat az energiacímkén található QR kód beolvasásával, vagy az eprel.ec.europa.eu honlapon kaphat.
1 Fontos megjegyzések....3d3 2 A szimbólumok magyarázata....3d3 3 A készüléken lévő szimbólumok magyarázata.... 3dD 4 Biztonsági utasítások....3dD 5 A szállítás tartalma....3d6 6 Tartozékok....3dj 7 Rendeltetésszerű használat.... 3dj 8 Műszaki leírás....3d8 9 Üzembe helyezés....3BC 10 Tisztítás és karbantartás....3Bh 11 Hibaelhárítás....33C 12 Tartozékok....33d 13 Hulladékkezelés.... 33d 14 Műszaki adatok....33B
1 Fontos megjegyzések
