GEBRUIKSAANWIJZING CFX2 45 DOMETIC
1 Belangrijke opmerkingen...... 8 2 Verklaring van de symbolen...... 8 3 Verklaring van de symbolen op het toestel...... 10 4 Veiligheidsaanwijzingen...... 10 5 Omvang van de levering...... 13 6 Accessoires.... 13 7 Beoogd gebruik.... 13 8 Technische beschrijving...... 13 9 Gebruik...... 14 10 Reiniging en onderhoud...... 16 11 Problemen oplossen...... 17 12 Garantie...... 18 13 Verwijdering...... 18 14 Technische gegevens...... 19
Belangrijke opmerkingen
Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Bewaar deze gebruiksaanwijzing bij dit product.
Voordat u het product gebruikt, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie, bezoek documents.dometic.com.
Verklaring van de symbolen
Een signaalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate of ernst van het gevaar aan.
GEVAAR
Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg heeft.
WAARSCHUWING
Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg kan hebben.
VOORZICHTIG
Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.
LET OP
Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.
INSTRUCTIE: aanvullende informatie voor het gebruik van het product.
3. Symbolen op het toestel
Let op! Brandgevaar. Ontvlambaar materiaal.
4. Veiligheidsinstructies
Waarschuwing! Gevaar voor elektrische schokken.
Op boten: als het toestel wordt gevoed door netspanning, zorg er dan voor dat de stroomvoorziening een aardlekschakelaar of een differentieelschakelaar heeft. De installatie, met name in vochtige omgevingen, moet voldoen aan alle van toepassing zijnde installatievoorschriften. Raak blanke leidingen nooit met blote handen aan. Dit geldt vooral bij gebruik op het wisselstroomnet.
Waarschuwing! Gevaar voor elektrische schokken.
Gebruik het koeltoestel niet als het zichtbaar beschadigd is. Als de stroomkabel van dit koeltoestel beschadigd is, moet deze worden vervangen om gevaren te voorkomen. Dit koeltoestel mag uitsluitend worden gerepareerd door bevoegd personeel. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren. Sluit het toestel aan op contactdozen die een goede verbinding garanderen, met name wanneer het toestel moet worden geaard.
Waarschuwing! Gevaar voor brand.
Zorg er bij het positioneren van het toestel voor dat de voedingskabel niet bekneld of beschadigd raakt. Plaats geen meervoudige stekkerdozen of draagbare voedingen achter het toestel. Het koelmiddel in de koelkring is licht ontvlambaar en in geval van een lekkage kunnen zich brandbare gassen verzamelen als het toestel is opgesteld in een kleine ruimte. In geval van beschadiging van de koelkring:
Houd vuur en mogelijke ontstekingsbronnen uit de buurt van de koelkast.
Ventileer de ruimte goed.
Schakel de koelkast uit.
Voor koeltoestellen met koelmiddel R600a:
De koelkring bevat een kleine hoeveelheid milieuvriendelijk maar ontvlambaar koelmiddel. Het schaadt de ozonlaag niet en versterkt het broeikaseffect niet. Lekkend koelmiddel kan ontvlammen. Gebruik of bewaar het koeltoestel niet in kleine ruimtes zonder of met minimale luchtstroom.
Houd de ventilatieopeningen van apparaatbehuizingen of inbouwconstructies vrij van hindernissen. Gebruik geen mechanische voorwerpen of andere middelen om het ontdooiingsproces te versnellen, tenzij de fabrikant dit aanbeveelt. Open of beschadig de koelkring niet. Gebruik geen elektrische toestellen in de koelkast, tenzij deze toestellen daarvoor door de fabrikant worden aanbevolen.
WAARSCHUWING 2 ev!! r voor 'e gezon' hei'
Dit toestel mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt. Kinderen van 3 tot 8 jaar mogen koeltoestellen in- en uitruimen. Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
WAARSCHUWING: Explosiegevaar
Bewaar geen explosiegevaarlijke stoffen zoals spuitbussen met een ontvlambaar drijfgas in het koeltoestel.
WAARSCHUWING: Gevaar voor elektrische schokken
Let er voor de ingebruikname van het koeltoestel op dat de voedingskabel en de stekker droog zijn. Trek de stekker van het koeltoestel voor elke reiniging en elk onderhoud uit het stopcontact.
WAARSCHUWING: Gevaar voor de gezondheid
Volg de volgende instructies op om verontreiniging van levensmiddelen te voorkomen.
Controleer of het koelvermogen van het apparaat voldoet aan de eisen van de levensmiddelen die u wilt koelen. Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard. Langdurig openen van het koeltoestel kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van het toestel. Reinig oppervlakken die in contact komen met voedsel en afvoersystemen regelmatig.
Is het toestel voor een langere periode leeg gehouden?
Schakel het toestel uit. Ontdooi het toestel. Reinig en droog het toestel. Laat het deksel open om schimmelvorming in het toestel te voorkomen.
WAARSCHUWING: Gevaar voor letsel
Vergelijk de spanningsgegevens op het typeplaatje met de beschikbare energietoevoer.
Sluit het koeltoestel alleen als volgt aan:
Sluit de gelijkstroomaansluitkabel aan op een gelijkstroomvoeding in het voertuig.
Sluit de wisselstroomaansluitkabel aan op een wisselstroomnet.
Trek de stekker nooit aan de kabel uit het stopcontact.
Is het koeltoestel op een gelijkstroomcontactdoos aangesloten? Ontkoppel het koeltoestel en andere verbruikers van de accu voordat u een snellader aansluit.
Is het koeltoestel op een gelijkstroomcontactdoos aangesloten? Ontkoppel de verbinding of schakel het koeltoestel uit als u de motor uitschakelt. Anders kan de voertuigaccu leeg raken.
Het koeltoestel is niet geschikt voor het transporteren van bijtende materialen of materialen die oplosmiddelen bevatten.
De isolatie van het koeltoestel bevat ontvlambaar cyclopentaan en vereist speciale verwerkingsprocedures. Breng het koeltoestel aan het einde van zijn levensduur naar een erkend verwerkingsbedrijf.
Plaats het koeltoestel niet in de buurt van open vuur of andere warmtebronnen zoals verwarming, direct zonlicht, gasovens, enz.
Vul het binnenreservoir niet met vloeistoffen of ijs.
Dompel het koeltoestel nooit onder in water.
Bescherm het koeltoestel en de kabels tegen hitte en vocht.
Het koeltoestel mag niet aan regen worden blootgesteld.
Voor een correcte circulatie van het koelmiddel mag de helling van het toestel maximaal 3° bedragen. Gebruik een waterpas om ervoor te zorgen dat het koeltoestel waterpas staat.
Voorkom oververhitting: zorg er altijd voor dat er aan alle vier zijden van het koeltoestel voldoende ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten kunnen hinderen. Plaats het koeltoestel niet in gesloten ruimtes met minimale luchtstroming.
Verkrijgbaar als accessoire, niet bij de levering inbegrepen.
| /!n' Ei' ing /rti. elnr. Mo' el | |
| f uick release be estigingsset CFX-QFK | h6CCCCCCd66 J Ileen MRgB B8 |
| f uick release be estigingsset MRg-f R! 3i Di | h6CCCBhi hh J Ileen MRgB 3j en MRgB Di |
| Mobiele koelingsapp | e geschikt oor alle modellen |
Het koeltoestel is geschikt voor het koelen van levensmiddelen. Het koeltoestel is ook geschikt voor gebruik in voertuigen. Het koeltoestel is ontworpen voor gebruik op een stopcontact met gelijkstroomvoeding in een voertuig of voor gebruik op wisselstroomvoeding. Het koeltoestel is ook geschikt voor kampeergebruik. Het koeltoestel is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen zoals
Personeelskeukens in winkels, kantoren en andere werkomgevingen; boerderijen; klanten in hotels, motels en andere woonomgevingen; bed and breakfast-accommodaties; catering en soortgelijke toepassingen anders dan in de detailhandel
Het koeltoestel is niet geschikt voor:
Invriezen van levensmiddelen; opslag van corrosieve, bijtende of oplosmiddelhoudende stoffen; gebruik als inbouwapparaat
Het koeltoestel is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.
Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.
Deze handleiding geeft informatie die nodig is voor een correcte installatie en correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.
De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:
Onjuiste installatie, montage of aansluiting, inclusief te hoge spanning; onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen; wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant; gebruik voor andere doeleinden dan beschreven in deze handleiding
De fabrikant behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.
Het koeltoestel kan producten koelen. De koeling gebeurt door een onderhoudsarme koelkring met compressor. De goede isolatie en krachtige compressor garanderen efficiënte en snelle koeling.
De koelbox is draagbaar.
Het koeltoestel is bestand tegen een kortstondige kanteling van 30°, bijvoorbeeld in boten.
Functies
Voeding met prioriteitsschakeling voor de aansluiting op wisselstroomvoeding; accubewaker met drie standen ter bescherming van de voertuigaccu; display met temperatuurweergave in °C en °F; temperatuurinstelling met knoppen in stappen van 1 °C/1 °F; geïntegreerde Bluetooth- en Wi-Fi-functie voor het regelen van het koeltoestel via de mobiele koelingsapp; opklapbare draaggrepen; USB-poort voor stroomvoorziening; uitneembare mand
Gebruiks- en installatie-elementen
Dekselvergrendeling, afb. 10 op pagina 133

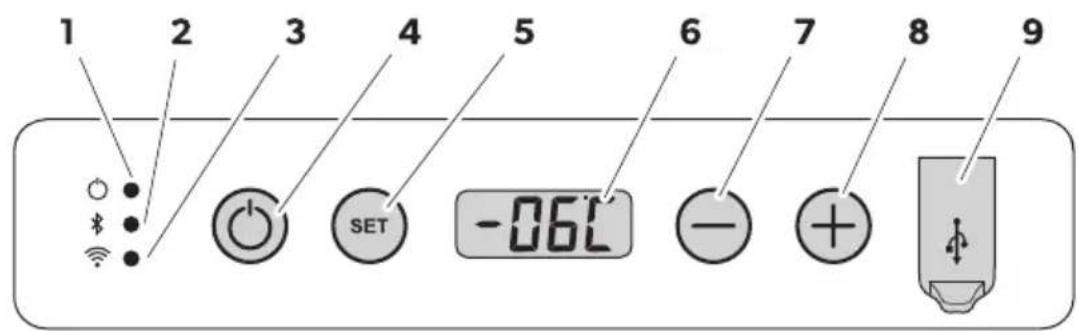

Gebruikspaneel
| Nr. Geschrijving) oelichting |
| I tatusindicatie |
| Ee LKE licht wit opV Ee compressor begint te draaien.d Vermogen |
| Ee LKE licht oranje opV Ee compressor stopt met draaien. |
| BBluetooth | Ee LKE is uitgeschakeldW Bluetooth an het koeltoestel is uitgeschakeld. |
| Ee LKE knippert langzaam witV Bluetooth an het koeltoestel is ingeschakeld.) et koeltoestel is niet gekoppeld aan een apparaat. |
| Ee LKE knippert snel witV ) et koeltoestel wordt ia Bluetooth gekoppeld aan een apparaat. |
| Ee LKE licht wit opV ) et koeltoestel is ia Bluetooth gekoppeld aan een apparaat. |
| 3NLJ' | Ee LKE is uitgeschakeldW NLJ ' an het koeltoestel is uitgeschakeld. |
| Ee LKE knippert witV NLJ ' an het koeltoestel is ingeschakeld.) et koeltoestel is niet aangesloten op een apparaat. |
| Ee LKE licht wit opV ) et koeltoestel is ia NLJ ' gekoppeld aan een apparaat. |
| DO' kORR I chakelt de koelboL in of uit. |
| iSET | I electeert de in oermodusVU FemperatuurinstellingU Neerga e an Melsius of RahrenheitU J ccumonitor instellenU E isplayhelderheid instellenU Neerga emodus instellenU Bluetooth instellenU NLJ ' instellen |
| 6 Neerga e | |
| j - | ) iermee stelt u de temperatuur+ de temperatuureenheid+ de accumonitor+ de helderheid an het dis-play+ de modus+ Bluetooth en NLJ ' in. |
| 8 + |
| h UI B-aansluiting | |

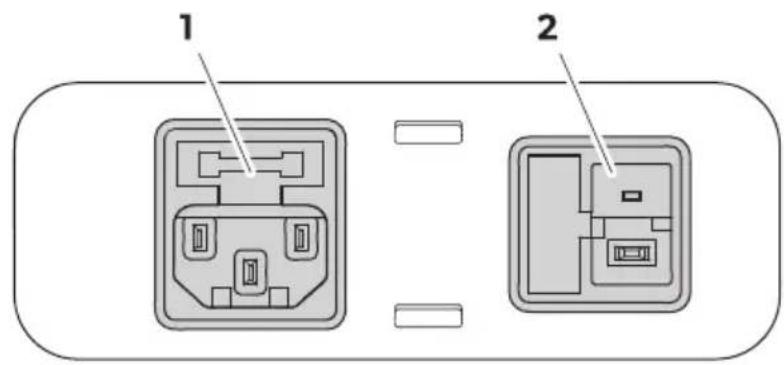

Installatievereisten
Nr. Omschrijving
d | aansluiting wisselspanningsvoorziening B | aansluiting gelijkspanningsvoorziening
Gebruik.
Voordat u het nieuwe toestel in gebruik neemt, moet het koeltoestel om hygiënische redenen aan binnen en aan buiten met een vochtige doek worden gereinigd (zie Reiniging en onderhoud op pagina 130).
De openingsrichting van het deksel omkeren, alleen CFX 2 57b
De scharnieren aan het deksel kunnen naar de andere kant worden verplaatst.
A. Het deksel openen en verwijderen, afb. 10 op pagina 136.
B. Verwijder de 3 schroeven voor elk scharnier, afb. 10 op pagina 136, en verwijder deze. 3. Bevestig de scharnieren op de nieuwe posities. D. Plaats het deksel in de nieuwe scharnierposities, afb. 10 op pagina 136.
Energie besparen
Kies een goed geventileerde en tegen zonnestralen beschermde opstellingsplaats. Laat warme levensmiddelen eerst afkoelen alvorens ze in het koeltoestel te plaatsen om ze koel te houden. Open het koeltoestel niet vaker dan nodig. Laat het koeltoestel niet langer openstaan dan nodig. Is het koeltoestel een mand? Voor een optimaal energieverbruik plaatst u de mand in de positie bij de veer. Controleer regelmatig of de dekselafdichting nog goed zit.
Koelbox aansluiten
/! Aansluiten op een accu
Let op voor schade!

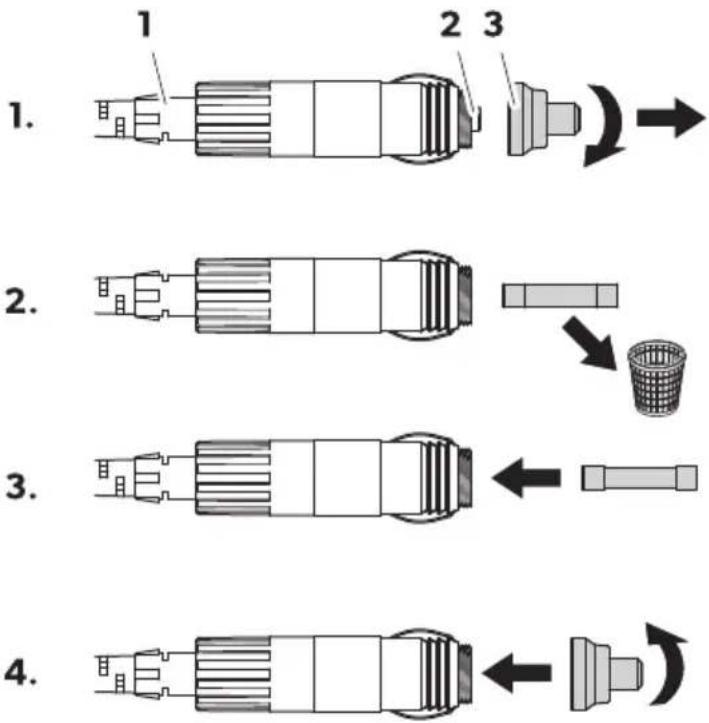

Ter bescherming van het toestel heeft de bijgeleverde gelijkstroomkabel een zekering in de stekker. Verwijder de met zekering beveiligde gelijkstroomstekker niet. Gebruik alleen de bijgeleverde gelijkstroomkabel. Ontkoppel het koeltoestel en andere verbruikerseenheden van de accu alvorens de accu op een snellader aan te sluiten. Overspanning kan de elektronica van apparaten die zijn aangesloten op de accu beschadigen.
INSTRUCTIE Om veiligheidsredenen is het koeltoestel uitgerust met een elektronisch systeem dat beschermt tegen polariteitsomkering. Het elektronisch systeem beschermt het koeltoestel tegen kortsluiting wanneer die is aangesloten op een accu.
Het koeltoestel kan overal worden gebruikt met 12 V of 24 V.
Sluit het koeltoestel aan op een accu door de gelijkstroomaansluitkabel aan te sluiten zoals afgebeeld.
/! Aansluiten op een wisselstroomvoeding
Let op voor elektrische schokken
Raak stekkers en schakelaars nooit aan als u natte handen heeft of met uw voeten op een natte ondergrond staat. Als het koeltoestel aan boord van een boot wordt gebruikt via netvoeding, moet er een aardlekschakelaar worden geïnstalleerd tussen de netvoeding en het koeltoestel. Laat u adviseren door een opgeleid technicus.
INSTRUCTIE
Het koeltoestel heeft een geïntegreerde voeding voor meerdere spanningen met prioriteitsschakeling voor de aansluiting op een wisselstroombron. De prioriteitsschakeling schakelt het koeltoestel naar wisselstroomvoeding als het apparaat wordt aangesloten op een wisselstroomvoeding, ook als de gelijkstroomkabel nog is aangesloten.
Sluit het koeltoestel aan op de netvoeding met behulp van de wisselstroomaansluitkabel zoals afgebeeld.

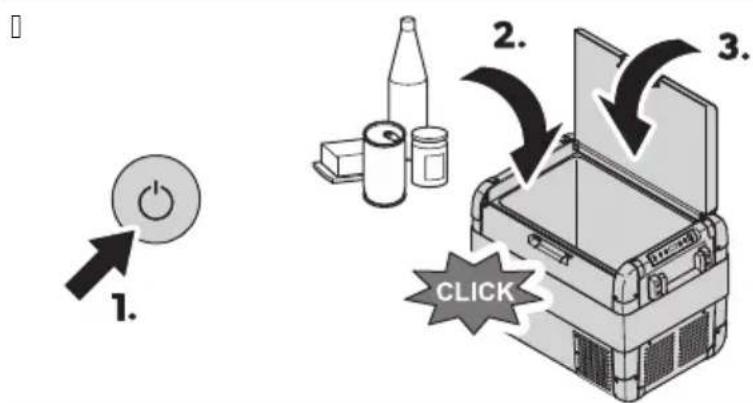

De koeler gebruiken
Plaats het koeltoestel met de onderkant naar beneden.
d. Plaats de koelbox op een stevige ondergrond. B. Sluit het koeltoestel aan (zie hoofdstuk 'Koelbox aansluiten' op pagina 136).
WAARSCHUWING: Gevaar voor de gezondheid
Zorg ervoor dat er alleen artikelen in het toestel worden geplaatst die bij de geselecteerde temperatuur in het koeltoestel kunnen worden opgeslagen.
- Druk de aan/uit-knop gedurende drie seconden in.
De voedings-LED brandt. Het display wordt ingeschakeld en toont de actuele temperatuur.
INSTRUCTIE: Weergegeven temperatuur
Merk op: de weergegeven temperatuur is de temperatuur van het grote binnencompartiment (zie 3b.10 op pagina 136).
De koelbox begint met het koelen van de binnenruimte.
Het koelboxdeksel vergrendelen
d. Sluit het deksel. B. Druk de vergrendeling omlaag totdat deze hoorbaar vastklikt.
Voedselverspilling voorkomen
Houd temperatuurschommelingen zo laag mogelijk. Open het koeltoestel uitsluitend indien nodig en slechts zo lang als noodzakelijk. Berg levensmiddelen zodanig op dat de lucht nog steeds goed kan circuleren.
Pas de temperatuur aan aan de hoeveelheid en het type levensmiddelen. Levensmiddelen kunnen snel geuren en smaken opnemen of afgeven. Berg levensmiddelen daarom altijd afgedekt of in afgesloten bakken/klessen op.
Temperatuur instellen
Druk 1 keer op de knop SET.
Selecteer met de toetsen + en - de koeltemperatuur.
De geselecteerde temperatuur verschijnt enkele seconden op het display. Het display knippert meerdere keren. Daarna wordt de huidige temperatuur weer weergegeven.
Temperatuureenheid selecteren
Druk 1 keer op de knop SET.
Druk op de knop + of - om de gewenste temperatuureenheid te selecteren.
De geselecteerde temperatuureenheid wordt enkele seconden op het display weergegeven. Het display knippert meerdere keren alvorens de actuele temperatuur weer te geven.
Accubewaking gebruiken
Wanneer de accumonitor wordt uitgeschakeld, is de accu niet meer volledig opgeladen. Voorkom herhaaldelijk starten of inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de accu weer wordt opgeladen.
Het koeltoestel is uitgerust met een accumonitor met meerdere niveaus die de voertuigaccu bij aansluiting op de gelijkstroom aan boord beschermt tegen overmatige ontlading.
Als het koeltoestel bij uitgeschakeld contact in het voertuig wordt gebruikt, wordt het koeltoestel automatisch uitgeschakeld zodra de voedingsspanning daalt tot onder een ingestelde waarde. Het koeltoestel wordt weer ingeschakeld zodra de accu is opgeladen tot de startspanning.
In de modus HIGH reageert de accumulator sneller dan in de modi LOW en MED.
| /ccEmonitormo' Es - 3 W MED HI H | | | |
| ) erstart de spanning bij dB V | ddHD V | dBHB V | dBH6 V |
| Uitschakelspanning bij dB V | dC+D V | ddHB V | dd+8 V |
| ) erstart de spanning bij BD V | B3 V | Bi H3 V | B6HD V |
| Uitschakelspanning bij BD V | BdHi V | BD+Id V | BDH6 V |
De accumonitormodus kan als volgt worden geselecteerd
d. Schakel de koelbox in.
B. Druk 3 keer op de knop SET.
- Selecteer met de toetsen + of - de modus voor de accumonitor.
Het display verandert als volgt: d Lo (laag), d Nd (medium), d H (hoog).
Het display geeft gedurende enkele seconden de geselecteerde modus weer. Het display knippert meerdere keren alvorens terug te keren naar de actuele temperatuur.
Als het koeltoestel wordt gevoed door de startaccu, kies dan de accumonitormodus d Lo (laag). Als het koeltoestel is aangesloten op een huisaccu, selecteer dan de accumonitormodus d Nd (medium).
Displayhelderheid instellen
De displayhelderheid kan worden gedimd als de omgeving donkerder is.
d. Schakel de koelbox in.
B. Druk 3 keer op de knop SET.
- Gebruik de knoppen + of - om de displayhelderheid in te stellen.
Het display verandert als volgt: d Lo (laag), d Nd (medium), d H (hoog).
Het display toont gedurende enkele seconden de ingestelde modus. Het display knippert meerdere keren alvorens terug te keren naar de actuele helderheid.
Als er een storing optreedt, wordt de helderheid automatisch ingesteld op d H (hoog). Zodra de storing is verholpen, wordt de ingestelde helderheid opnieuw geactiveerd.
USB-poort gebruiken
Via de USB-poort kunnen kleine apparaten zoals mobiele telefoons en mp3-spelers worden opgeladen.
Sluit het apparaat dat u wilt opladen aan op de USB-poort van het koeltoestel met een USB-kabel (niet meegeleverd).
Controleer of het aangesloten apparaat compatibel is met de werking van de USB-poort.
Weergave en modi instellen
Druk één keer op de knop SET.
Stel met de knop + of - de slaapstand in.
Het display verandert als volgt: v501FXH 4J50nLaagx5Lo
Uit: de slaapstand is uitgeschakeld. Het display is voortdurend ingeschakeld.
S On: de slaapstand is ingeschakeld. Als het koeltoestel enkele minuten niet wordt gebruikt, wordt op het display alleen een stip weergegeven.
S Lo Laag: de slaapstand-submodus is ingeschakeld. Als het koeltoestel enkele minuten niet wordt gebruikt, schakelt het display over naar de laagste helderheid van het display.
Als het display in de slaapstand of slaapstand-submodus staat, drukt u op een knop op het koeltoestel om de betreffende modus kort te sluiten.
De mobiele koelingsapp gebruiken
Het koeltoestel kan worden bewaakt en bediend via Bluetooth of NFC met een app die u kunt installeren op een compatibel toestel.
Download en installeer de mobiele koelingsapp.
Download de app op Zr.dometic.com/kb/DT.
B. Druk op de knop SET.
Druk 6 keer om de Bluetooth-instellingen te openen.
Druk 6 keer om de NLJ-instellingen te openen.
- Stel met de knop + of - Bluetooth of NLJ in.
Als het koeltoestel via Bluetooth is gekoppeld met een compatibel apparaat, moet de koppelmodus worden ingesteld.
Het display verandert als volgt wanneer u Bluetooth instelt: BLUETOOTH AAN/UIT KOPPELEN.
Als bLOF wordt weergegeven en het display verandert niet wanneer de knop - wordt ingedrukt. Als bLPPD wordt weergegeven en het display verandert niet wanneer de knop + wordt ingedrukt.
De Bluetooth-LED knippert wit en het display geeft dit weer terwijl de koppeling via Bluetooth tot stand wordt gebracht.
Het display verandert als volgt bij het instellen van NLJ: NOA, F, XH, NJ, F, On.
D. Volg de instructies in de mobiele koelingsapp.
De LED voor Bluetooth of NLJ gaat branden wanneer het koeltoestel is aangesloten.
Koeltoestel uitschakelen.
d. Maak de koelbox leeg.
B. Druk op de aansluitknop. 3. Trek de aansluitkabel eruit. D. Als het koeltoestel langere tijd niet wordt gebruikt, laat u het deksel open zodat er geen geuren kunnen ontstaan.
Koelbox ontdooien.
Vocht kan vorst in de binnenruimte van het koeltoestel of op de verdamper vormen. Hierdoor wordt het koelvermogen verminderd.
Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen of om vastgevroren objecten los te maken.
Ga als volgt te werk om het koeltoestel te ontdooien:
A. Verwijder de inhoud uit het koeltoestel. B. Plaats de inhoud indien nodig in een ander koeltoestel om alles koel te houden. C. Het koeltoestel uitschakelen. D. Laat het deksel geopend. E. Nu is het dooiwater weg.
Wisselstroomzekering vervangen
Ontkoppel de voeding en de aansluitkabel alvorens de wisselstroomzekering te vervangen.
A. Ontkoppel de voeding naar het koeltoestel. B. Trek de aansluitkabel los. C. Draai de zekeringhouder (zie afbeelding op pagina 3) los met een schroevendraaier. D. Vervang de defecte glaszekering door een nieuwe zekering van hetzelfde type.
E. Druk de zekeringhouder weer in de behuizing.
- Sluit de stroomvoorziening naar het toestel weer aan.
Gelijkstroomstekker vervangen
In het toestel bevindt zich een extra gelijkstroomzekering (standaard zekering voor auto's). Deze zekering mag alleen worden vervangen door een geautoriseerde reparatiewerkplaats.
A. Schroef de contactpenbehuizing (zie afbeelding op pagina 3) van de stekker (zie afbeelding op pagina 3) los.
B. Vervang de defecte zekering 4a6b.10 op pagina 2X door een nieuwe zekering van hetzelfde type N3J GH snelwerkend dC J X. 3. Monteer de stekker in omgekeerde volgorde.
Lichtprintplaat vervangen
E) 3(2 ev!! r voor sch!' e
Om gevaren te voorkomen mag de lichtprintplaat uitsluitend worden vervangen door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon.
Reiniging en onderhoud
133 ReICH) I 2 ev!! r voor ele. trische scho.. en
Zorg ervoor dat het koeltoestel is losgekoppeld van de voeding voordat u reinigings- of onderhoudswerkzaamheden uitvoert.
E) 3(2 ev!!r voor sch!' e
U Reinigt het koeltoestel nooit onder stromend water of in afwaswater. U Gebruik geen schurende schoonmaakmiddelen of harde voorwerpen voor de reiniging.
Reinig het toestel regelmatig van binnen en van buiten met een vochtige doek. Zorg ervoor dat de ventilatieopeningen van het koeltoestel vrij zijn van stof en vuil, zodat de warmte kan worden afgevoerd en het toestel niet beschadigd raakt.
Problemen oplossen
| FoEt Mogeli4. e oorz!!! 1 oorstel tot oplossing | |
| ) et koeltoestel werkt niet. Ee oedings-LKE gaat niet branden. | Kr wordt geen spanning gedetecteerd bij de gelijkstroomaansluiting. | > I chakel het contact an het oer-tuig in. |
| Op de wisselstroomcontactdoos staat geen spanning. | > Orobeer een ander stopcontact. |
| N isselstroomzekering is defect. | > Ver ang de wisselstroomzeker-ingh zie N isselstroom-zekering er angen op paginaldD3. |
| Ee geïntegreerde netadapter is de-fect. | > ’ eem contact op met een geau-toriseerde klantenser ice. |
| Ee oedingsl-LKE licht oranje opt de Goutcode E 01 wordt weergege en en het koeltoestel koelt niet ook al is de stekker aangesloten. | J ccumonitor is te hoog ingesteld. | d. I tel de accumonitor in op een lagere modus #zie J ccubewaker gebruiken op paginaldDC#.B. Fest de startaccu.3. Laad indien nodig de startaccu op.Volg de aanwijzingen an de oertuigfabrikant op. |
| Ee accumonitor is te hoog ingesteld. | d. I tel de accumonitor in op een hogere modus #zie J ccubewaker gebruiken op paginaldDC#.B. Fest de startaccu.3. Laad indien nodig de startaccu op.Volg de aanwijzingen an de oertuigfabrikant op. |
| Bij gebruik an het koeltoestel met de gelijkstroomuitgang*) et contact is ingeschakeld en het koeltoestel werkt niet. Ee oedings-LKE gaat niet branden. | Ee gelijkstroomstekker is niet goed aangesloten. | > I luit de gelijkstroomstekker op-nieuw aan. |
| Ee sitting an de gelijkstroomcontact-doos is er uild. E it leidt tot slecht elektrisch contact. | > Teinig de gelijkstroomuitgang.Volg de aanwijzingen an de oertuigfabrikant op. |
| Ee zekering an de gelijkstroomstek-ker is doorgebrand. | > Ver ang de zekering an de gelijkstroomstekker#zie hoo#dstuk rekering an gelijkstroomstekker er angen op paginaldD3. |
| Ee gelijkstroomzekering in het koel-toestel is doorgebrand. | > ’ eem contact op met een geau-toriseerde klantenser ice. |
| Ee gelijkstroomzekering an het oer-tuig is doorgebrand. | > Ver ang de zekering an de gelijkstroomuitgang an het oer-tuig.Volg de aanwijzingen an de oertuigfabrikant op. |
| ) et display gee een goutcode weer en het koeltoestel koelt niet af#zie Rout codes op paginaldD6#. | Ken interne storing heea het koeltoe-stel uitgeschakeld. | > ’ eem contact op met een geau-toriseerde klantenser ice. |
Foutcodes
Neem contact op met een erkende servicemedewerker als een van de foutcodes E 02 tot E 07 zich voordoet.
| FoEtco' e Geschri4ving |
| E 01 Laagspanningko erspanning |
| E 02 Ventilator o erstroom |
| E 03 Mompressor start niet |
| E 04 Foerental compressor laag |
| E 05 Bedieningspaneel o er erhit |
| E 06 ' FM open circuit |
| E 07 ' FM kortsluiting |
Garantie
De wettelijke garantieperiode is van toepassing. Is het product defect, neem dan contact op met de vestiging van de fabrikant in uw land (zie dometic.com/dealer) of uw verkoper.
Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee
Een kopie van de factuur met datum van aankoop
De reden voor de claim of een beschrijving van de fout
Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.
Veiligheid
WAARSCHUWING! Gevaar voor insluiting van kinderen
Demonteer het deksel voordat u het oude koeltoestel verwijdert. Laat de manden op hun plek zodat kinderen er niet kunnen inklimmen.
Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingbakken. Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.
Producten met batterijen, oplaadbare batterijen en lichtbronnen recyclen. Verwijder alle batterijen, oplaadbare batterijen en lichtbronnen voordat u het product laat recyclen. Geef uw defecte accu's of gebruikte batterijen af bij de leverancier of bij een verzamelpunt. Geef accu's en batterijen, oplaadbare batterijen en lichtbronnen niet mee met het huishoudelijke afval. Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschriften. Het product kan gratis worden afgevoerd.
INSTRUCTIE: Als de omgevingstemperatuur boven de 38 °C stijgt, kan de minimumtemperatuur niet worden bereikt.
Dit product bevat gefluoreerde broeikasgassen.
Het koelaggregaat is hermetisch afgesloten.
| CFX2 28 CFX2 37 | CFX2 45 CFX2 57 | |
| 'ominaal ingangs er-mogen | i Clo 6C) z | |
| dCClo BDC V~ | |
| 'ominale stroom | dB VV 8H6 J | dB VV 8Hj J | dB VV 8H8 J | dB VV h J | |
| BD VV 3H8 J | BD VV 3H8i J | BD VV 3Hh J | BD VV D J | |
| dCC VV dH6 J | dCC VV dH63 J | dCC VV dH6i J | dCC VV dhj J | |
| BDC VV Chj j J | BDC VV Chj 8 J | BDC VV Chj h J | BDC VV CH8 J | |
| ! oel ermogen | e BB bMlo BC bM | |
| Omge ingstempera-tuur | c6 bMlo D3 bM | |
| ! limaatklasse ' of F | | |
| UI B | i VBJ | |
| ! oelmiddel T6CCa | | |
| ) oe eelheid koelimid-del | d3 g d3 g dD g dj g | |
| J SmetingenWbILihILldH inclusie' draaggrepenX | 3Di mmlqDBj mmlq 3j i mm | DCd mmlqDB8 mmlq D3C mm | DCd mmlqDh3 mmlq D3C mm | Di 8 mmlq i C3 mmlq D8i mm | |
| Volume | B8 L 3j L Di L i j L | |
| Gewicht | d3+i kg | di H8 kg | d6H8 kg | d8+i kg | |
| RreZuentiebandWN LJ ' X | BHD G) z | |
| MaL. uitgangs ermo-genNLJ ' dhHBB dBmBluetooth j Hh3 dBm | | |
Hierbij verklaart Dometic Nr. Huhai Technology Mo.H Ltd dat de radioapparatuur van het type MRgB B8H, MRgB 3jH, MRgB DiH, MRgB ij voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: documents.dometic.com
Meer informatie over het product is beschikbaar via de QR-code op het energielabel of op eprel.ec.europa.eu.
1. Inhoudsopgave
1 // R/2 S5h. Cis. En v!! r!
2. Inhoudsopgave
Technische gegevens
Technische gegevens
