BEDIENUNGSANLEITUNG CFX2 45 DOMETIC
1 Wichtige Hinweise....B3
2 Erklärung der Symbole.... B3
3 Erklärung der Symbole am Gerät......BD
4 Sicherheitshinweise...... BD
5 Lieferumfang Bj
6 Zubehör...... Bj
7 Bestimmungsgemäßer Gebrauch.... Bj
8 Technische Beschreibung...... B8
9 Betrieb....3d
10 Reinigung und Pflege....3h
11 Fehlersuche und Fehlerbehebung.... DC
12 Garantie......Dd
13 Entsorgung...... Dd
14 Technische Daten......DB
Y Wichtige Hinweise
Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung muss bei dem Produkt verbleiben.
Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch einschließlich der Anweisungen, Richtlinien und Warnhinweise sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.
2 Erklärung der Symbole
Ein Signalwort kennzeichnet Sicherheits- und Sachschadensmeldungen und gibt zudem den Grad oder das Ausmaß der Gefährdung an.
GEFAHR
Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führt, wenn die jeweiligen Anweisungen nicht befolgt werden.
WARNUNG
Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.
VORSICHT
Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.
ACHTUNG
Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.
HINWEIS Ergänzende Informationen zur Bedienung des Produktes.
3 Erklärung der Symbole am Gerät
Warnung: Brandgefahr. Brennbare Materialien.
4 Sicherheitshinweise
GEFAHR: Stromschlag
Bei Booten oder ähnlichen Anwendungen bei Netzbetrieb unbedingt darauf achten, dass Ihre Stromversorgung über einen FI-Schutzschalter oder einen Fehlerstrom-Schutzschalter abgesichert ist. Die Installation muss insbesondere in potentiell feuchten Bereichen allen geltenden Installationsvorschriften entsprechen. Fassen Sie nie mit bloßen Händen an blanke Kabel. Dies gilt vor allem beim Betrieb am Wechselstromnetz.
WARNUNG: Stromschlag
Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Wenn das Netzkabel dieses Kühlgeräts beschädigt ist, muss es zur Vermeidung von Sicherheitsrisiken ausgetauscht werden. Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss.
WARNUNG: Brandgefahr
Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird. Platzieren Sie keine Steckdosenleisten oder tragbare Stromversorgungen hinter dem Gerät. Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Wenn sich das Gerät in einem kleinen Raum befindet, können sich im Falle eines Lecks brennbare Gase ansammeln. Bei einer Beschädigung des Kühlkreislaufs halten Sie offene Flammen und potentielle Zündquellen vom Kühlschrank fern. Lüften Sie den Raum gut. Schalten Sie den Kühlschrank aus. Bei Kühlgeräten mit dem Kältemittel R600a
Der Kühlkreislauf enthält eine kleine Menge an umweltfreundlichem, aber brennbarem Kältemittel. Das Kältemittel schädigt nicht die Ozonschicht und trägt auch nicht zum Treibhauseffekt bei. Austretendes Kältemittel kann sich entzünden.
Verwenden oder lagern Sie das Kühlgerät nicht in geschlossenen Räumen ohne oder mit nur geringer Belüftung.
Halten Sie die Lüftungsöffnungen am Gerätegehäuse oder in Einbaukonstruktionen frei von Hindernissen. Benutzen Sie keine mechanischen Gegenstände oder andere Mittel, um den Abtauprozess zu beschleunigen, außer wenn sie vom Hersteller dafür empfohlen werden. Öffnen oder beschädigen Sie nicht den Kühlkreislauf. Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgeräts, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.
WARNUNG: Sicherheitsgefahr
Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.
WARNUNG 2 Explosionsgefahr
Lagern Sie keine explosionsfähigen Stoffe wie z.B. Spraydosen mit brennbarem Treibgas im Kühlgerät.
VORSICHT 2 Gefahr durch Stromschlag
Achten Sie vor der Inbetriebnahme des Kühlgeräts darauf, dass das Netzkabel und der Stecker trocken sind. Trennen Sie vor jeder Reinigung und Wartung und nach jedem Gebrauch das Kühlgerät von der Stromversorgung.
VORSICHT 2 Sicherheitsgefahr
Beachten Sie folgende Hinweise, um eine Verunreinigung von Lebensmitteln zu vermeiden:
Prüfen Sie, ob die Kühlleistung des Geräts den Anforderungen der Lebensmittel entspricht, die Sie kühlen möchten.
Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern gelagert werden.
Ein längeres Öffnen des Kühlgeräts kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen.
Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kontakt kommen können, sowie zugängliche Ablaufsysteme.
Wenn das Gerät über längere Zeiträume leer bleibt?
Schalten Sie das Gerät aus. Tauen Sie das Gerät ab. Reinigen und trocknen Sie das Gerät. Lassen Sie den Deckel offenstehen, um Schimmelbildung im Gerät zu verhindern.
ACHTUNG 2 Verletzungsgefahr
Prüfen Sie, ob die Spannungsangabe auf dem Typschild mit der vorhandenen Energieversorgung übereinstimmt. Schließen Sie das Kühlgerät nur wie folgt an: entweder mit dem Gleichstromkabel an die Gleichstromversorgung im Fahrzeug oder mit dem Wechselstromkabel an das Wechselstromnetz. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, klemmen Sie das Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Andernfalls kann die Fahrzeugbatterie entladen werden. Das Kühlgerät ist für den Transport ätzender oder lösungsmittelhaltiger Stoffe nicht geeignet. Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter. Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Lagerfeuer, Heizung, direkte Sonneneinstrahlung, Gasöfen usw.) auf. Stellen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Kühlgerät nie in Wasser. Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. Das Kühlgerät darf keinem Regen ausgesetzt werden. Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf das Kühlgerät einen Neigungswinkel von 30° nicht überschreiten. Stellen Sie das Kühlgerät mit Hilfe einer Wasserwaage waagerecht ab. Überhitzungsgefahr: Stellen Sie sicher, dass an allen vier Seiten des Geräts ein ausreichender Belüftungsabstand eingehalten wird. Halten Sie den Belüftungsbereich frei von jeglichen Gegenständen, die den Luftstrom zum Kühlaggregat behindern könnten. Stellen Sie das Kühlgerät nicht in geschlossene Rächer oder in Bereiche ohne oder mit nur geringer Belüftung.
5 - Inbetriebnahme
Position / Anzahl Beschreibung
d d Kühlbox B d Anschlusskabel (für Gleichstrom-Anschluss) 3 d Anschlusskabel für Wechselstrom-Anschluss ed Kurzbedienungsanleitung
6 Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten)
| GezeichnEng / rt.-Nr. Mo' ell | |
| I chnell erschluss-Beßestigungskit MRg-f R! h6CCCCCCd66' ur MRgB B8 | |
| I chnell erschluss-Beßestigungskit MRg-f R! 3i Di | h6CCCBhi hh | ' ur MRgB 3j und MRgB Di |
| Mobile|Mooling| pp | e | passend st r alle Modelle |
7 Bestimmungsgemäßer Gebrauch
Die Kühlbox eignet sich zum Kühlen von Lebensmitteln. Die Kühlbox ist auch für den Einsatz in Fahrzeugen geeignet. Die Kühlbox kann über den Gleichstromanschluss eines Fahrzeugs oder am Wechselstromnetz betrieben werden.
Die Kühlbox ist auch für den Einsatz beim Camping geeignet.
Die Kühlbox ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie z. B. Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen.
Landwirtschaftliche Gebäude, Hotels, Motels und andere wohnungsähnliche Einrichtungen, Bed and Breakfast, Catering und ähnliche Anwendungen außerhalb des Einzelhandels
Die Kühlbox ist nicht geeignet für
Ein frieren von Lebensmitteln, Lagerung von korrosiven, ätzenden oder lösungsmittelhaltigen Stoffen, Verwendung als Einbaugerät
Diese Kühlbox ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.
Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u.U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:
Unsachgemäße Installation oder falscher Anschluss, einschließlich Überspannung, unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen, Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers, Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Der Hersteller behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

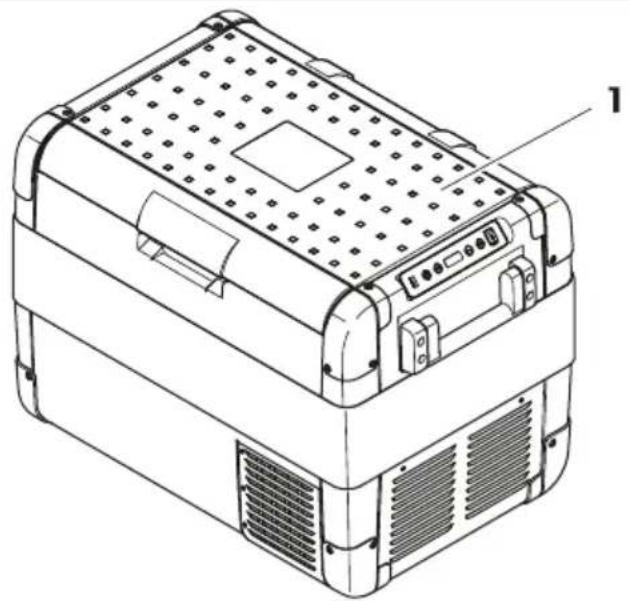

Technische Beschreibung
Die Kühlbox kann Waren abkühlen. Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor. Die umfassende Isolierung und der leistungsstarke Kompressor gewährleisten eine effiziente und schnelle Kühlung.
Die Kühlbox ist für den mobilen Einsatz geeignet.
Die Kühlbox kann einer kurzzeitigen Neigung von 30° ausgesetzt werden, z.B. beim Einsatz auf Booten.
Funktionen
Netzteil mit Vorrangschaltung zum Anschluss an ein Wechselstromnetz, dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie, Display mit Temperaturanzeige in °C und °F, Temperatureinstellung mit zwei Tasten in 1 °C/1 °F-Schritten, integrierte Bluetooth- und Wi-Fi-Funktion zur Steuerung der Kühlbox über die Mobile Cooling App, klappbare Tragegriffe, USB-C-Anschluss für Spannungsversorgung, herausnehmbarer Korb Einsatz

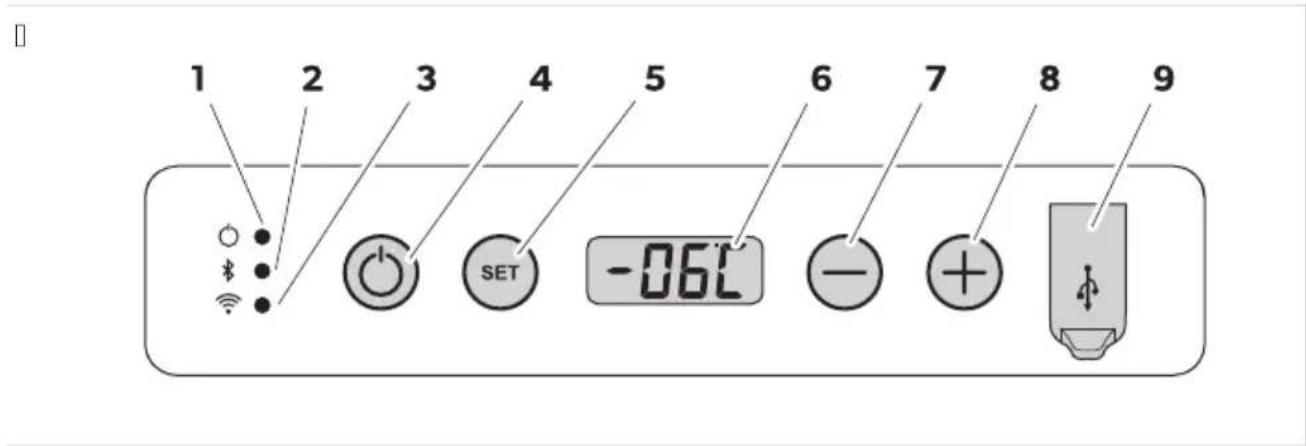

Gelenk- / Anzeigeelemente
Verriegelung (Abb. 10 auf Seite 3h) für den Deckel
Gelenk, Gelenk
| ( o-siti-on | Geschrei-bEng | Erl5EterEng |
| | Betriebsanzeige |
| E ie LKE leuchtet weis E er ! ompressor l" ua.d KI' |
| E ie LKE leuchtet orange E er ! ompressor stoppt. |
| B | Bluetooth | E ie LKE ist ausgeschaltet E ie Bluetooth-Runktion der ! t hlboL ist ausgeschaltet. |
| E ie LKE blinkt langsam weis E ie Bluetooth-Runktion der ! t hlboL ist eingeschaltet. E ie ! t hlboL ist nicht mit einem Ger" t gekoppelt. |
| E ie LKE blinkt schnell weis E ie ! t hlboL wird t ber Bluetooth mit einem Ger" t gekoppelt. |
| E ie LKE leuchtet weis E ie ! t hlboL ist t ber Bluetooth mit einem Ger" t gekoppelt. |
| 3 | NLJ' | E ie LKE ist ausgeschaltet E as NLJ' der ! t hlboL ist ausgeschaltet. |
DE::CFX2 28, CFX2 37, CFX2 45, CFX2 57
| ( o- siti- bEng on | Erl5EterEng |
| E ie LKE blinkt weisV E as NLJ ' der ! t hlboL ist eingeschaltet. E ie ! t hlboL ist nicht an ein Ger" t angeschlossen. |
| E ie LKE leuchtet weisV E ie ! t hlboL wird t ber NLJ ' mit einem Ger" t erbunden. |
| D O' kORR l chaltet die ! t hlboL ein oder aus. |
| iSET | N "hlt den KingabemodusVU FemperatureinstellungU J nzeige Melsius oder RahrenheitU Kinstellung Batterie-MomputerU Kinstellung E isplayhelligkeitU Kinstellung J nzeigemodusU Kinstellung BluetoothU Kinstellung NLJ ' |
| 6 E isplay | |
| j - | I tellt die FtemperaturH die Ftemperatureinheit+ den Batteriew"chter+ die ) elligkeit des E isplays+ den Modush Bluetooth und das NLJ ' ein. |
| 8 + |
| h UI B-J nschluss | |

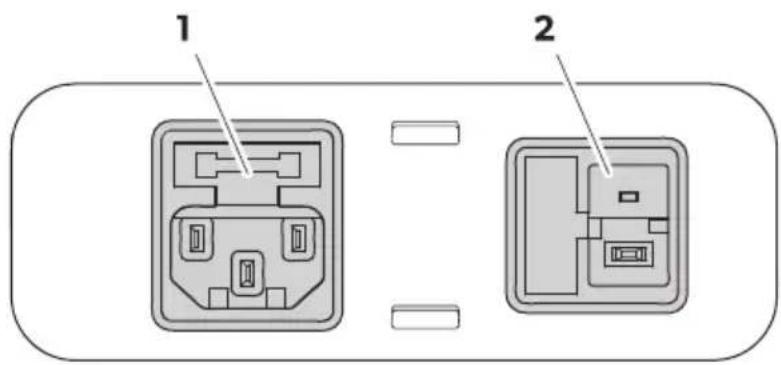

Anschlussbuchsen
[]
| ( position GeschreibEng |
| d J nschlussbuchse Nechselspannungs ersorgung |
| B J nschlussbuchse Gleichspannungs ersorgung |
9 Getriebe
Vor dem ersten Gebrauch

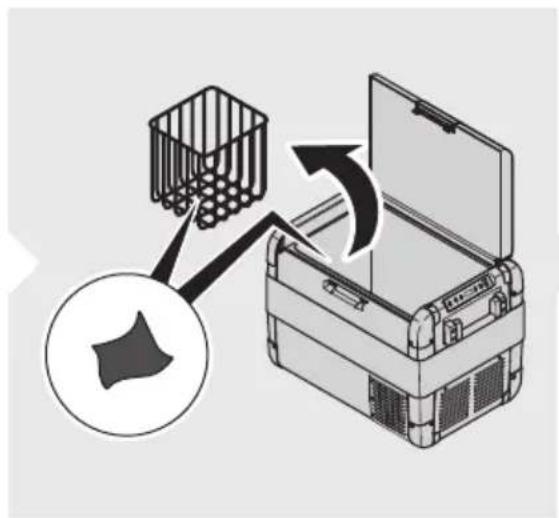

HINWEIS: Bevor Sie die Kühlbox in Betrieb nehmen, reinigen Sie die Innen- und Außenseite der Kühlbox aus hygienischen Gründen mit einem feuchten Tuch, siehe Reinigung und Pflege auf Seite 3h.
Deckelöffnungsrichtung ändern (nur für CFX2 57b)
Die Deckelscharniere können auf der gegenüberliegenden Seite angebracht werden.
a. Öffnen und entfernen Sie den Deckel (Abb. 10 auf Seite 3d).
b. Entfernen Sie jeweils die 3 Schrauben der Scharniere (Abb. 10 auf Seite 3d) und nehmen Sie diese ab. 3. Bringen Sie die Scharniere an den neuen Positionen an. d. Bringen Sie den Deckel an den neuen Scharnierpositionen (Abb. 10 auf Seite 3d) wieder an.
Energie sparen
Wählen Sie einen gut belüfteten und vor Sonneneinstrahlung geschützten Stellplatz. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen stehen als nötig. Wenn das Kühlgerät über einen Solaranschluss verfügt, positionieren Sie den Solaranschluss auf die gleiche Weise wie bei der Auslieferung, um einen optimalen Energieverbrauch zu erreichen. Überprüfen Sie in regelmäßigen Abständen, ob die Dichtung des Deckels noch richtig sitzt.
Kühlbox anschließen
an eine Batterie anschließen
ACHTUNG: Verletzungsgefahr

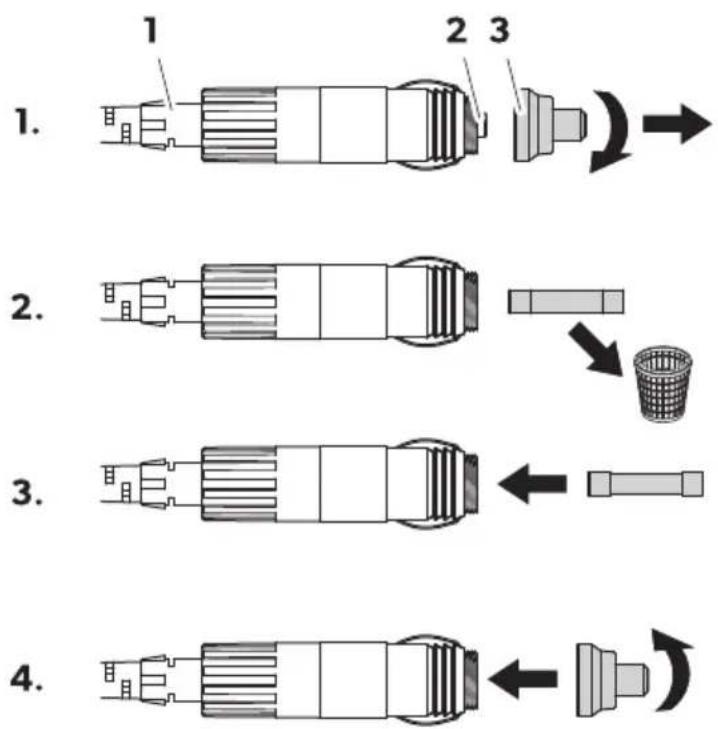

Zum Schutz des Geräts verfügt das im Lieferumfang enthaltene Gleichstromkabel über eine Sicherung im Stecker. Entfernen Sie nicht den Gleichstromstecker mit der Sicherung. Verwenden Sie nur das im Lieferumfang enthaltene Gleichstromkabel. Klemmen Sie die Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Die Elektronik der an die Batterie angeschlossenen Geräte kann durch Überspannung beschädigt werden.
HINWEIS Die Kühlbox ist mit einem elektronischen Verpolungsschutz ausgestattet. Dieser schützt die Kühlbox vor Kurzschluss beim Batterieanschluss.
Die Kühlbox kann betrieben werden mit 12 V= oder 24 V=
Schließen Sie die Kühlbox wie dargestellt mit dem Gleichstromanschlusskabel an eine Batterie an.
Anschluss an eine Wechselstromversorgung
GEFAHR: Stromschlag
Fassen Sie nie mit Steckern und Schaltern an, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. Wenn Sie die Kühlbox an Bord eines Bootes am Wechselstromnetz betreiben, muss ein FI-Schutzschalter zwischen Wechselstromnetz und Kühlbox installiert werden. Lassen Sie sich von einem Fachmann beraten.
HINWEIS
Die Kühlbox ist mit einem integrierten Multispannungsnetzteil mit Vorrangschaltung zum Anschluss an eine Wechselspannung ausgestattet. Durch die Vorrangschaltung wird automatisch auf Wechselstrombetrieb umgeschaltet, wenn die Kühlbox an ein Wechselstromnetz angeschlossen ist, auch wenn das Gleichstrom-Anschlusskabel noch angeschlossen ist.
Schließen Sie die Kühlbox wie abgebildet mit dem Wechselstrom-Anschlusskabel an eine Wechselstromquelle an.

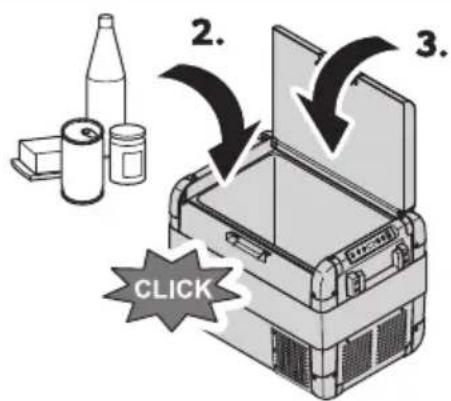

Kühlbox verwenden
ACHTUNG: Verletzungsgefahr
Stellen Sie die Kühlbox mit dem Boden nach unten auf.
Stellen Sie die Kühlbox auf eine feste Unterlage.
Schließen Sie die Kühlbox an. Siehe Kapitel „Kühlbox anschließen“ auf Seite 38.
WARNUNG: Gesundheitsgefahr
Stellen Sie sicher, dass nur Gegenstände in die Kühlbox gelegt werden, die bei der gewählten Temperatur gekühlt werden sollen.
- Drücken Sie die Taste „OK“ und halten Sie sie 3 Sekunden lang gedrückt.
Die LED „Power“ leuchtet. Das Display schaltet sich ein und zeigt die aktuelle Temperatur an.
HINWEIS: Angezeigte Temperatur
Die angezeigte Temperatur bezieht sich auf die Temperatur des großen Gefrierfachs. Siehe Abbildung 10 auf Seite 38.
Die Kühlbox startet mit dem Kühlen des Innenraums.
Kühlbox-Deckel verriegeln
Schließen Sie den Deckel. Drücken Sie die Verriegelung nach unten, bis sie hörbar einrastet.
Vermeidung von Lebensmittelverschwendung
Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:
Halten Sie die Temperaturschwankungen so gering wie möglich. Öffnen Sie die Tür nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann. Passen Sie die Temperatur der Menge und Art der Lebensmittel an. Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.
Temperatur einstellen
Drücken Sie die Taste SET 1 Mal.
Stellen Sie mit den Tasten + und - die Kühltemperatur ein.
Das Display zeigt für einige Sekunden die eingestellte Temperatur und „an“. Das Display blinkt einige Male. Danach wird die aktuelle Temperatur erneut angezeigt.
Temperatureinheit wählen
Drücken Sie die Taste SET 1 Mal.
Wählen Sie mit der Taste + oder – die Temperatureinheit aus.
Das Display zeigt für einige Sekunden die ausgewählte Temperatureinheit und „an“. Das Display blinkt einige Male, bevor es die aktuelle Temperatur erneut anzeigt.
Batterie-Computer verwenden
ACHTUNG: Unfallgefahr
Wenn der Batteriewächter ausgeschaltet ist, wird die Batterie nicht mehr vollständig geladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.
Die Kühlbox ist mit einem mehrstufigen Batteriewächter ausgestattet, der die Fahrzeugbatterie beim Anschluss an das Bordnetz vor zu tiefer Entladung schützt.
Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Kühlbox selbstständig ab, sobald die Versorgungsspannung unter einen bestimmten Wert fällt. Die Kühlbox schaltet sich wieder ein, sobald die Batterie auf die Wiedereinschaltspannung aufgeladen ist.
Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Modi „LOW“ und „MED“.
| G! tterie-CompEter-Mo' Es - 3 W MED HI H | | | |
| N iedereinschaltspannung bei dB V | ddHD V | dBHB V | dBH6 V |
| J usschaltspannung bei dB V | dCld V | ddHB V | ddH8 V |
| N iedereinschaltspannung bei BD V | B3 V | Bi H3 V | B6HD V |
| J usschaltspannung bei BD V | BdHi V | BDtd V | BDH6 V |
Stellen Sie den Batteriewächter-Modus wie folgt ein:
a. Schalten Sie die Stehleuchte ein.
b. Drücken Sie die Taste SET 3 Mal.
- Stellen Sie mit den Tasten + oder – den Batteriewächter-Modus ein.
Das Display ändert sich wie folgt: Lo, LON, MKE, IG.
Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Anzeige der aktuellen Temperatur zurückkehrt.
HINWEIS: Wenn die Stehleuchte von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus IG. Wenn die Stehleuchte an eine Versorgungsbatterie angeschlossen ist, wählen Sie den Batteriewächter-Modus LON.
Displayhelligkeit einstellen
Die Displayhelligkeit kann an dunkle Umgebungen angepasst werden.
a. Schalten Sie die Stehleuchte ein.
b. Drücken Sie die Taste SET 3 Mal.
- Stellen Sie mithilfe der Tasten + oder - die Helligkeit des Displays ein.
Das Display ändert sich wie folgt: d Lo (niedrig), d Nd (mittel), d H (hoch).
Auf dem Display wird der eingestellte Modus für einige Sekunden angezeigt. Das Display blinkt einige Male, bevor es zur aktuellen Helligkeitseinstellung zurückkehrt.
HINWEIS: Bei Auftreten einer Störung wird die Helligkeit automatisch auf den Wert d H (hoch) standardmäßig eingestellt. Nach der Störungsbeseitigung wird die eingestellte Helligkeit wieder aktiviert.
Den USB-Anschluss verwenden
Sie können den USB-Anschluss zum Laden von Kleingeräten wie Mobiltelefonen und MP3-Playern nutzen.
Schließen Sie das aufzuladende Gerät über ein USB-Kabel (nicht im Lieferumfang enthalten) an den USB-Anschluss der Stehleuchte an.
HINWEIS: Stellen Sie sicher, dass das angeschlossene Gerät für den Betrieb bei USB geeignet ist.
Anzeigemodus einstellen
Drücken Sie die Taste SET 1 Mal.
Stellen Sie mit den Tasten + oder - den Schlafmodus ein.
Das Display ändert sich wie folgt: Konsum bei niedriger Last.
Der Schlafmodus ist deaktiviert. Das Display ist durchgehend eingeschaltet.
Der Schlafmodus ist aktiviert. Wenn die Tastatur mehrere Minuten lang nicht verwendet wird, zeigt das Display nur einen Punkt an.
Der Schlaf-Untermodus wird aktiviert. Wenn die Tastatur mehrere Minuten lang nicht benutzt wird, schaltet das Display auf die niedrigste Helligkeit um.
HINWEIS: Wenn sich das Display im Schlafmodus oder Schlaf-Untermodus befindet, drücken Sie eine Taste an der Tastatur, um den entsprechenden Modus zu beenden.
Die Tastatur kann über Bluetooth oder NFC mithilfe einer App überwacht und gesteuert werden, die Sie auf einem kompatiblen Gerät installieren können.
Laden Sie die Mobile Cooling App herunter und installieren Sie sie.
Weitere Informationen finden Sie unter Zr.dometic.com.
B. Drücken Sie die Taste SET wie folgt:
Drücken Sie die Taste MENU, um die Bluetooth-Einstellungen zu öffnen.
Drücken Sie die Taste MENU, um die WLAN-Einstellungen zu öffnen.
- Nutzen Sie die Tasten + oder -, um die Bluetooth- oder WLAN-Einstellung zu wählen.
HINWEIS: Wenn die Kühlbox über Bluetooth mit einem kompatiblen Gerät gekoppelt ist, muss der Kopplungsmodus eingestellt werden.
- Bei der Bluetooth-Einstellung ändert sich das Display wie folgt: (B) (D) (E) (F) (G) (H) (I) (J) (K) (L) (M) (N) (O) (P) (Q)
HINWEIS: Wenn angezeigt wird, ändert sich das Display nicht, wenn Sie die Taste - drücken. Wenn angezeigt wird, ändert sich das Display nicht, wenn Sie die Taste + drücken.
Die Bluetooth-LED blinkt weiß und das Display zeigt "Verbinden" während das Gerät gekoppelt wird.
Bei der WLAN-Einstellung ändert sich das Display wie folgt: F, O, P, U, S, H, K, I, A, O, N
D. Befolgen Sie die Anweisungen in der Mobile Cooling App.
Die Bluetooth- oder WLAN-LED leuchtet, wenn die Kühlbox verbunden ist.

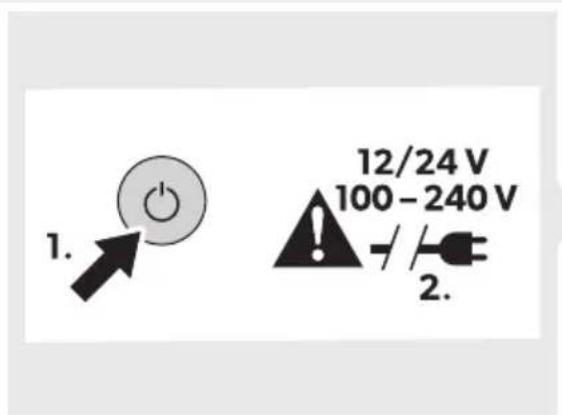

Die Kühlbox ausschalten

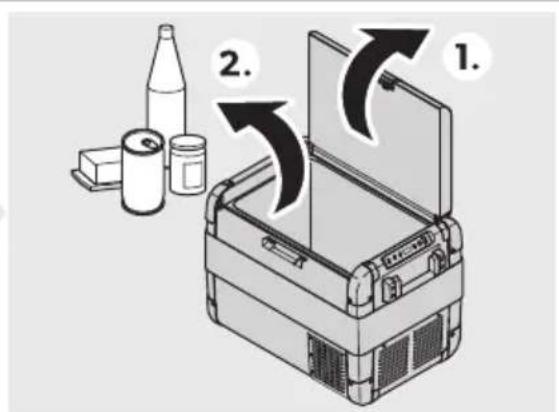

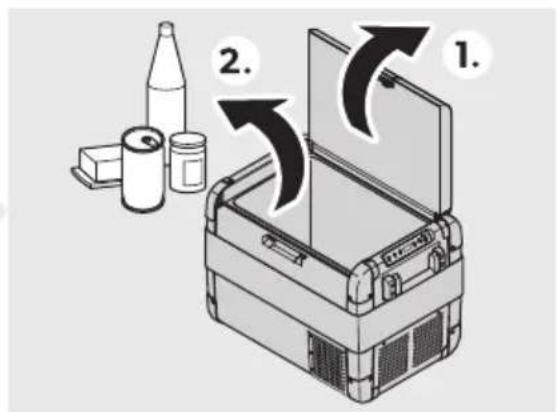

D. Entleeren Sie die Kühlbox.
B. Entfernen Sie die Kühlbox-Füße. 3. Ziehen Sie das Anschlusskabel ab. D. Wenn die Kühlbox längere Zeit nicht benutzt wird, lassen Sie den Deckel offen, damit sich keine Gerüche bilden können.
Kühlbox abtauen
Luftfeuchtigkeit kann sich im Innenraum der Kühlbox oder am Verdampfer als Eis niederschlagen, das die Kühlleistung verringert.
(CH) UN 2 Geschäftsgangsgefahr
Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.
Gehen Sie wie folgt vor, um die Kühlbox abzutauen:
a. Entnehmen Sie alle Gegenstände aus der Kühlbox.
b. Legen Sie die Gegenstände in eine andere Kühlbox, um sie kühl zu halten.
- Schalten Sie die Kühlbox aus.
d. Lassen Sie den Deckel geöffnet.
e. Wischen Sie das Tauwasser auf.
Wechselstromsicherung ersetzen
EF/HRZ Gefahr durch Stromschlag
Trennen Sie das Gerät vor dem Austauschen der Wechselstromsicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab.
a. Trennen Sie die Kühlbox von der Spannungsversorgung.
B. Drehen | die | Anschlusskabel ab.
- Entfernen | Sie den | Sicherungseinsatz | (Abb. 10, Seite 3C Bx) mit einem | Schraubendreher heraus.
D. Tauschen | Sie die defekte Glassicherung gegen eine neue Sicherung desselben Typs mit demselben Nennwert (V D J H Bi C V') aus.
i. Stecken | Sie den | Sicherungseinsatz wieder in das Gehäuse.
- Verbinden | Sie das Gerät wieder mit der Spannungsversorgung.
Sicherung im Gleichstromstecker ersetzen
HINWEIS: Im Gerät ist eine zusätzliche Gleichstromsicherung vorhanden (Flachstecksicherung, gemäß Automobilstandard). Diese Sicherung darf nur durch einen zugelassenen Kundendienstbetrieb ausgetauscht werden.
d. Schrauben | Sie das Kontaktstückgehäuse (Abb. 10, Seite 3h 3X) vom Stecker ab (Abb. 10, Seite 3h YX).
B. Ersetzen | Sie die defekte Sicherung (Abb. 10, Seite 3h 2X) durch eine neue Sicherung desselben Typs mit demselben Nennwert (3J GH flink, dC J X). 3. Setzen | Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.
Leiterplatte wechseln
(/CH) UN 2 Geschäftsgehr
Die Leiterplatte darf nur durch den Hersteller, einen Kundendienst oder eine entsprechend qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Reinigung und Pflege
13 VORSICHT: Gefahr durch Stromschlag!
Stellen Sie sicher, dass das Gerät vor Reinigungs- oder Wartungsarbeiten von der Stromversorgung getrennt ist.
(CH) UN 2 Geschäftsgebäude, Gefahr
Reinigen Sie das Gerät niemals unter fließendem Wasser oder in Spülwasser. Verwenden Sie keine scheuernden Reinigungsmittel oder harten Gegenstände zur Reinigung.
Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.
Fehlersuche und Fehlerbehebung
| ( problem MCgliche Urs! che -CsEngsvorsch! g | |
| Eie ! t hlboL funktioniert nicht. Eie LKE xOowerm leuchtet nicht. | J n der Gleichstromsteckdose wird keine | pannung erkannt. | > Eier t ndung des Rahrzeugs einschalten. |
| J n der Nechselstromsteckdose wird keine | pannung erkannt. | > Versuchen | ie es an einer anderen | teckdose. |
| Eie Nechselstromsicherung ist desekt. | > Fauschen | ie die Nechselstromsicherung aus| siehe Nechselstromsicherung austauschen auf | eite 38. |
| Eas integrierte ' etzteil ist desekt. | > Nenden | ie sich an einen autorisierten | undendienstmitarbeiter. |
| Eie LKE xOowerm leuchtet orange | der Rehlercode E 01 wird angezeigt und die | t hlboL kt hlt nicht | obwohl sie eingesteckt ist. | Eer Batteriew "chter ist zu hoch eingestellt. | d. | tellen | ie den Batteriew"chter auf | einen niedrigeren Modus ein %siehe Batterie-Momputer erwenden auf | eite 3i %.B. Ort | en | ie die | tarterbatterie.3. Laden | ie die | tarterbatterie gegebenenalls auf.Befolgen | ie die | nweisungen des ) erstellers. |
| Eer Batteriew "chter ist zu niedrig eingestellt. | d. | tellen | ie den Batteriew"chter auf | einen höheren Modus ein %siehe Batterie-Momputer erwenden auf | eite 3i %.B. Ort | en | ie die | tarterbatterie.3. Laden | ie die | tarterbatterie gegebenenalls auf.Befolgen | ie die | nweisungen des ) erstellers. |
| Bei Betrieb der | t hlboL t ber die Gleichstromsteckdose | Eier t ndung ist eingeschaltet und die | t hlboL funktioniert nicht. Eie LKE xOowerm leuchtet nicht. | Eer Gleichstromstecker ist nicht richtig angeschlossen. | > | chliesen | ie den Gleichstromstecker neu an. |
| Eie Rassung der Gleichstromsteck-dose ist erschmutzt. Eas hat einen schlechten elektrischen | ontakt zur Rolge. | > Teinigen | ie die Gleichstromsteckdose.Befolgen | ie die | nweisungen des ) erstellers. |
| Eie |icherung im Gleichstromstecker ist durchgebrannt. | > Krsetzen | ie die |icherung im Gleichstromstecker | siehe | api-tell |icherung im Gleichstromstecker ersetzen auf | eite 38. |
| Eie Gleichstromsicherung in der | t hl-boL ist durchgebrannt. | > Nenden | ie sich an einen autorisierten | undendienstmitarbeiter. |
| Eie |icherung der Gleichstromsteck-dose des Rahrzeugs ist durchge-brannt. | > Fauschen | ie die |icherung der Gleichstromsteckdose des Rahr-zeugs aus. |
| ( roblem MCgliche Urs! che -CsEngsvorsch! g | |
| Befolgen | ie die | nweisungen des ) erstellers. |
| E as E isplay zeigt einen Rehlercode an und die ! t hlboL kt hlt nicht |siehe Rehlercodes aus | eite DoX. | E ie ! t hlboL wurde wegen einer inter- nen | törung ausgeschaltet. |
Fehlercodes
HINWEIS Wenn einer der Fehlercodes E 02 bis E 07 auftritt, wenden Sie sich an einen autorisierten Kundendienst.
| Fehlerco' e GeschreibEng |
| E 01 Unterspannungky berspannung |
| E 02 Lt ∅ter-y berstrom |
| E 03 ! ompressorstart fehlgeschlagen |
| E 04 ! ompressordrehzahl niedrig |
| E 05 | teuerger" t t berhitzt |
| E 06 ∅ener ' FM-l tromkreis |
| E 07 ' FM-l urzschluss |
Garantie
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler.
Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Gerät ein:
Eine Kopie der Rechnung mit Kaufdatum
Einen Reklamationsgrund oder eine Fehlerbeschreibung
Bitte beachten Sie, dass eigenständig oder nicht sachgerecht durchgeführte Reparaturen die Sicherheit gefährden und zum Erlöschen der Garantie führen können.
Entsorgung
WARNUNG Gefahr des Einschließens von Kindern
Kontrollieren Sie vor der Entsorgung Ihres alten Kühlgeräts den Deckel. Entfernen Sie die Körbe im Kühlgerät, damit Kinder nicht einfach hineinsteigen können.
Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.
Recycling von Produkten mit Batterien, wiederaufladbaren Batterien und Leuchtmitteln: Entnehmen Sie Batterien, wiederaufladbare Batterien und Leuchtmittel, bevor Sie das Produkt recyceln. Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab. Batterien, wiederaufladbare Batterien und Leuchtmittel gehören nicht in den Hausmüll. Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist. Das Produkt kann kostenlos entsorgt werden.
Technische Daten
HINWEIS: Bei Umgebungstemperaturen von über 35 °C kann die Mindesttemperatur nicht erreicht werden.
Dieses Produkt enthält fluorierte Treibhausgase.
Das Kühlaggregat ist hermetisch verschlossen.
| CFX2 28 CFX2 37 CFX2 45 CFX2 57 |
| ' enneingangsleistung | i Clo 6C) z |
| dCClo BDC V~ |
| ' ennstrom | dB VV 8H6 J | dB VV 8Hj J | dB VV 8H8 J | dB VV h J |
| BD VV 3H8 J | BD VV 3H8i J | BD VV 3Hh J | BD VV D J |
| dCC VV dH6 J | dCC VV dH63 J | dCC VV dH6i J | dCC VV dHj J |
| BDC VV Chj j J | BDC VV Chj 8 J | BDC VV Chj h J | BDC VV Ch8 J |
| ! t hlleistung | e BB bMlo BC bM |
| Umgebungstemperatur | d6 bMlo D3 bM |
| ! limaklasse ' oder F | |
| U| B | i V BJ |
| ! "Itemittel T6CCa | |
| Bestandsmenge ! "Ite-mittel | d3 g d3 g dD g dj g |
| J bmessungen"Blq1) lqIFh inkl. GriCeX | 3Di mmlqDBj mmlq 3j i mm | DCd mmlqDB8 mmlq D3C mm | DCd mmlqDh3 mmlq D3C mm | Di 8 mmlqi C3 mmlq D8i mm |
| Lautst" rke | B8 L 3j L Di L i j L |
| Gewicht | d3Hi kg | di H8 kg | d6H8 kg | d8Hi kg |
| RreZuenzbereich"NLJ' X | BHD G) z |
| Mal. J usgangsleistungNLJ' chHB BB dBmBluetooth j Hh3 dBm | |
Hiermit erklärt die Dometic XrhuhaiX Technology Mo.- Ltd., dass der Funkanlagentyp MRgB B8H, MRgB 3j H, MRgB Di H, MRgB i j der Richtlinie BCdDki 3kKU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: documents.dometic.com
Weitere Produktdaten sind über den QR-Code auf dem Energielabel oder unter eprel.ec.europa.eu abrufbar.
Français
1 Consignes de sécurité importantes....DD 2 Identification des symboles....DD 3 Description des symboles de l'appareil....Di 4 Consignes de sécurité....Di 5 Contenu de la livraison....D8 6 Accessoires....D8 7 Usage conforme....D8 8 Description technique....Dh 9 Utilisation......i d 10 Nettoyage et entretien....6C 11 Dépannage....6d 12 Garantie....6B 13 Mise au rebut....6B 14 Caractéristiques techniques....63
Remarques importantes
Technische beschrijving
Technische gegevens
GEMZ RK 1 ist temperiert.
Die angezeigte Temperatur ist die Temperatur im großen Innenraum (siehe Seite 6C).
i. Vor dem Abtauen und Abtauen.
Einstellung der Wechselstromversorgung
FREZ F! re, or ele. tris. st0'
Stange! ! v . 2lboxen
d. Für Kühlboxen.
MERK 1 ist temperiert.
Die angezeigte Temperatur ist die Temperatur im großen Innenraum (siehe Seite 6C).
N3) Crüntülenen sic!.1.
