Terméktípus	Inhalátor (aerosolterápiás rendszer)
Márka	Medel
Modell	Smart
Méretek	210 x 220 x 240 mm
Súly	200 g
Tápellátás	Lítium-polimer akkumulátor 3,7 V / 2570 mAh ; töltő 100-240 V AC, 50-60 Hz, kimenet 5 V DC 2 A
Töltési térfogat	Min. 2 ml, max. 6 ml
Porlasztási sebesség	0,25 ml/perc
Üzemi nyomás	0,25 - 0,5 bar
Zajszint	45 dBA
Várható élettartam	400 óra
Részecskeméret (MMAD)	4,12 µm
Szakaszos használat	30 perc bekapcsolva, 30 perc kikapcsolva
Tartozékok	Porlasztó, szájrész, felnőtt maszk, gyermek maszk, orrkanül, levegőcső, pótszűrők, mikro USB kábel, hálózati adapter, szállító táska
Levegőszűrő csere	500 óránként vagy évente
Porlasztó csere	6 hónaptól 1 évig
Védelmi osztály	II. osztály, BF típusú alkalmazott rész
Alkalmazott szabványok	IEC EN 60601-1, IEC EN 60601-1-2, 93/42/EGK irányelv (IIa osztályú orvostechnikai eszköz)
Tisztítás	Porlasztó alkatrészei: vízzel mosás, majd forralás 5 percig ; cső és maszkok: ne forralja
Garancia	2 év

Gyakran ismételt kérdések - Smart Medel

Hogyan kell használni a Medel Smart inhalátort?

Miután előkészítette a készüléket (összeszerelt porlasztó, beöntött gyógyszeradag, csatlakoztatott levegőcső), nyomja meg a I/O kapcsolót a készülék bekapcsolásához. A piros LED-nek folyamatosan világítania kell. Üljön egyenesen és lazán, majd lélegezze be az aeroszolt az előírt tartozékon keresztül (szájrész, maszk vagy orrkanül). A kezelés befejezése után kapcsolja ki a készüléket és tisztítsa meg a porlasztót.

Hogyan kell tisztítani a porlasztót minden használat után?

Csavarja le a porlasztó felső részét az óramutató járásával ellentétes irányban, és vegye ki a gyógyszervezető kúpot. Mossa meg a porlasztó összes alkatrészét folyó vízben, majd merítse forrásban lévő vízbe 5 percre. Szerelje össze a porlasztót, és járassa a készüléket 10-15 percig száradás céljából. Ne forralja a levegőcsövet vagy a maszkokat.

Mit tegyek, ha a készülék nem kapcsol be?

Először ellenőrizze, hogy az akkumulátor fel van-e töltve. Ha lemerült, csatlakoztassa a készüléket a töltőhöz a mikro USB kábel segítségével, és várjon néhány percet. Ha a piros LED villog, a készülék töltődik. Győződjön meg arról is, hogy a csatlakozó megfelelően van bedugva, ha hálózati tápegységet használ. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a MEDEL ügyfélszolgálattal.

Mikor kell cserélni a levegőszűrőt?

A levegőszűrőt kb. 500 üzemóra után vagy évente kell cserélni. Ellenőrizze 10-12 porlasztásonként. Ha szürkévé, barnává válik, vagy nedves tapintású, cserélje ki. Kizárólag eredeti szűrőket használjon, soha ne használjon újra piszkos szűrőt. A készüléket nem szabad szűrő nélkül üzemeltetni.

Hogyan kell feltölteni az inhalátor akkumulátorát?

Csatlakoztassa a mellékelt mikro USB kábelt a készülékhez és a hálózati adapterhez. Töltés közben a kék LED-ek villognak. Teljes feltöltés után a LED-ek folyamatosan világítanak. Ha a készüléket hosszabb ideig nem használja, 3 havonta végezzen teljes feltöltést az akkumulátor megóvása érdekében.

Milyen tartozékok járnak a készülékhez?

A csomag tartalmaz: porlasztót, szájrészt, felnőtt maszkot, gyermek maszkot, orrkanült, levegőcsövet, pótszűrőket, mikro USB kábelt, hálózati adaptert és szállító táskát. Minden tartozék egyetlen beteg számára készült.

Használható a készülék bármilyen gyógyszerrel?

Csak az orvos által felírt gyógyszereket használja. Győződjön meg arról, hogy a gyógyszer betegtájékoztatója nem jelez ellenjavallatot az aeroszol rendszerekkel. Ne lépje túl a 6 ml maximális töltési térfogatot.

Miért gyenge a porlasztási teljesítmény?

Ellenőrizze, hogy a levegőcső csatlakozói mindkét végén (kompresszor és porlasztó) megfelelően vannak-e rögzítve. Győződjön meg arról, hogy a porlasztó elegendő gyógyszert tartalmaz (minimum 2 ml), és a fúvóka nincs eltömődve. Ha szükséges, tisztítsa meg a porlasztót. Ha a probléma továbbra is fennáll, a levegőszűrő lehet eltömődve, cserélje ki.

Hogyan tudom, hogy az akkumulátor fel van töltve?

A töltöttségi szintet a készüléken lévő akkumulátor ikon alatti kék LED-ek jelzik. Töltés közben a LED-ek villognak; a töltés befejeztével folyamatosan világítanak. Ha egyetlen kék LED sem világít, és a piros LED villog, az akkumulátor lemerült.

Hol vásárolhatok pótalkatrészeket és tartozékokat?

Kizárólag eredeti Medel alkatrészeket használjon. A kompatibilis tartozékkészlet a MedelJet Smart. Javítások esetén forduljon a gyártó által jóváhagyott műszaki segélyszolgálathoz. Pótalkatrészek rendeléséhez lépjen kapcsolatba a MEDEL ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ Smart Medel

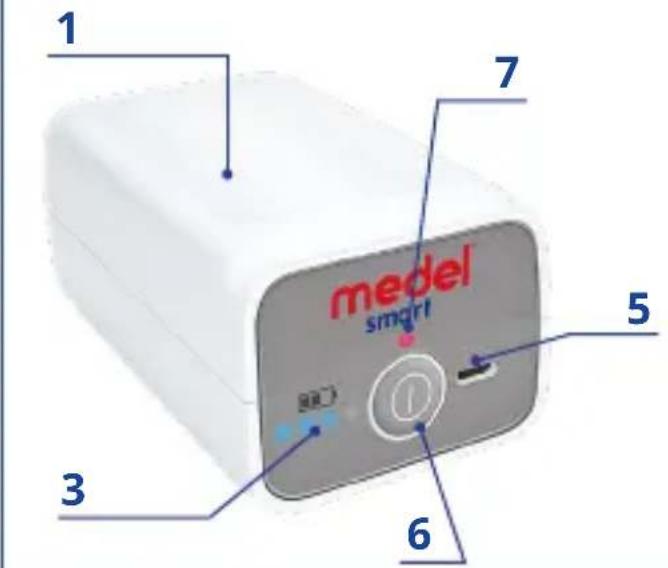

1. Kompresszor helye

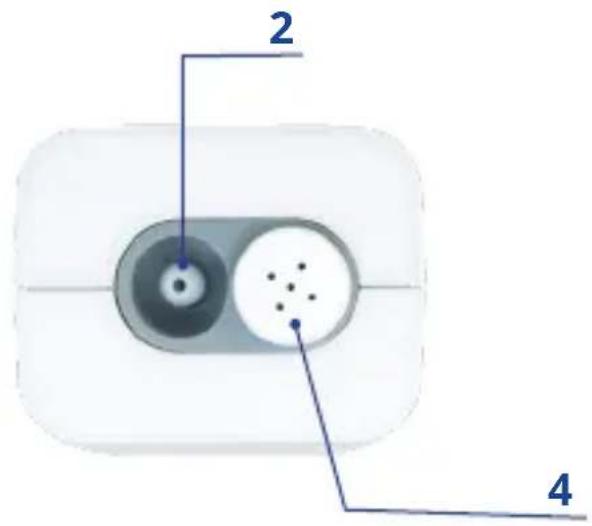

2. Levegő kimenet
3. Akkumulátor szint mutatók
4. Szürötartó rekesz
5. Mikro USB bemenet
6. Be-/Kikapcsoló gomb
7. Bekapcsolást jelző LED
8. Porlasztó

9. Fúvókafej

10. Levegőcső

11. Felnőtt maszk
12. Gyermek maszk
13. Csereszürök
14. Orr csutora
15. Mikro USB mélyedés
16. Adapter
17. Tok a szállításhoz

FONTOS!

A használat előtt olvassa el figyelmesen a használati útmutatót.

HASZNÁLATI UTASÍTÁS

A Medel Smart otthoni használatra tervezett inhalátor készülék.

FIGYELMEZTETÉS

1. A készülék kizárólag inhalátoros terápiára használható a jelen útmutatóban foglaltaknak és az orvos utasításainak megfelelően. A leírtaktól eltérő használat nem rendeltetésszerűnek, és mint ilyen veszélyesnek minősül.A nem rendeltetésszerű, hibás és/vagy felelőtlen használatából illetve a nem megfelelő elektromos hálózatba történő csatlakoztatásból eredő károkért a gyártó nem vonható felelősségre.

2. A használati útmutatót őrizze meg egy esetleges ké- sőbbi konzultációra.

3. A készülék nem használható gyúlékony oxigén vagy nitrogénoxidul-oxigén tartalmú érzéstelenítő keverékekkel.

4. A hatályos európai uniós normákban foglaltakat meg-haladó elektromágneses interferencia hátrányosan befolyásolhatja a készülék működését. Amennyiben a készülék és más elektromos berendezések között elektromágneses interferencia lép fel, csatlakoztassa a készüléket egy másik aljzatba.

5. A készülék meghibásodása és/vagy rendellenes működése esetén olvassa el a "LEHETSÉGES PROBLÉMÁK ÉS AZOK MEGOLDÁSA" c. fejezetet. Ne nyissa ki, és ne

módosítsa a kompresszorházat.

1. Amennyiben a készülék javításra szorul, javítási munkálat kizárólag a márkaszervizben végeztesse, és kérje eredeti cserealkatrészek használatát. Amennyiben a fentiekben leírtakat figyelmen kívül hagyja, készülék biztonságos működése nem garantálható.

2. Tartsa be az elektromos készülékekre vonatkozó biztonsági szabályokat különös tekintettel az alábbiakra:

3. csak eredeti alkatrészeket és tartozékokat használjon;

4. a készüléket ne merítse vízbe;
5. a készülék nem vízálló, ne vizezze be;
6. a készüléket ne érintse meg nedves vagy vizes kézzel;
7. a készüléket ne tegye ki időjárási tényezők hatásának;
8. ha a készüléket gyermekek vagy mozgássérültek használják, egy cselekvőképes felnőtt jelenlétére is szükség van, aki biztosítja ezen személyek felügyeletét;

9. a dugó konnektorból történő eltávolításához ne húzza a készüléket vagy a vezetéket;

10. A készülék elemmel működik. A készüléket az elektromos hálózatra rákötve is lehet használni.

11. Mielőtt a készüléket csatlakoztatná az elektromos há- lózatba, ellenőrizze, hogy a készülék alján olvasható feszültség értékek megegyeznek-e a hálózati feszült- séggel.

12. Ha a készülékhez adott csatlakozódugó nem kompatibilis az elektromos áram hálózati dugaljával, szakképzett szerelővel cseréltesse ki a dugót megfelelő típu-

súra. Általában nem ajánlott egyszerű vagy összetett adaptert és/vagy hosszabbítót. Ha ezek használata elkerülhetetlen, akkor a biztonsági előírásoknak megfelelő típusút kell használni, ügyelve arra, hogy ne lépje át az energiaellátás maximális határértékeit, melyek megtalálhatók az adaptereken és a hosszabbítókon.

1. Ne hagyja bedugva feleslegesen a készüléket: amikor nem használja a készüléket vagy amikor az teljesen feltöltődött, húzza ki a dugót a hálózatból.
2. A készüléket telepítse a gyártó utasításainak megfelelően. A készülék nem megfelelő telepítése vagyoni károkat ill. személyi sérüléseket okozhat, amelyekért gyártó nem vonható felelősségre.
3. Az USB kábel és a tápegység cseréjét bízza szakemberre. Azok meghibásodása esetén forduljon márszervizhez.
4. A felmelegedés veszélyének elkerülése érdekében a vezetéket tekerje le teljesen.
5. A készülék tisztítása és/vagy karbantartása előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.
6. A készülék néhány alkatrésze olyan kicsi, hogy a gyermekek könnyen lenyelhetik őket, ezért tartsa a készüléket gyermekektől távol.
7. Amennyiben a készüléket nem kívánja tovább használni, járjon el a hatályos előírásoknak megfelelően.
8. Győződjön meg arról, hogy

- csak az orvosa által felírt gyógyszereket használja a készülékkel;

- a készüléket csak az orvos utasításainak és az adott kórképnek megfelelő tartozékkal használja;

- az „orr csutorát” csak az orvos kifejezett utasítása esetén használja, az elágazó részt pedig SOHA ne vezesse be az orrba, ehelyett vigye ahhoz a lehető legközelebb.

1. A gyógyszer tájékoztatóján ellenőrizze a szokásos inhalátor készülékekben való használattal kapcsolatos esetleges ellenjavallatokat.
2. Ne tegye a készüléket olyan helyre, ahol nehéz a ké- szüléket kihúzni.
3. A fulladásveszély elkerülése érdekében, tartsa a vezetéket és a levegőcsöveket kisgyermekektől távol.
4. A tartozékok csak egyetlen pácienshez használhatók. A több pácienshez való használat nem java-solt.

HASZNÁLATI UTASÍTÁSOK A KÉSZÜLÉKHEZ

A használat megkezdése előtt ellenőrizze, hogy a készülék a raktározás és/vagy szállítás során nem hibásodott-e meg, és/vagy nem szenvedett-e sérüléseket. Az inhalálás alatt üljön egyenesen és nyugodtan, így nem nyomódnak össze a légutak és nem veszélyezteti a kezelés hatásosságát.

1. Miután a készüléket kivette a csomagolásból ellenőrizze, hogy nincsenek-e látható sérülések; különösen figyeljen oda a műanyagon lévő hasadásokra, melyek szabadon hagyhatnak bizonyos elektromos részeket. Ellenőrizze a tartozékok állapotát.

HU

1. Használat előtt fertőtlenítse a készüléket „A TISZTÍTÁS ÉS KARBANTARTÁS“ c. fejezetben leírtak szerint.

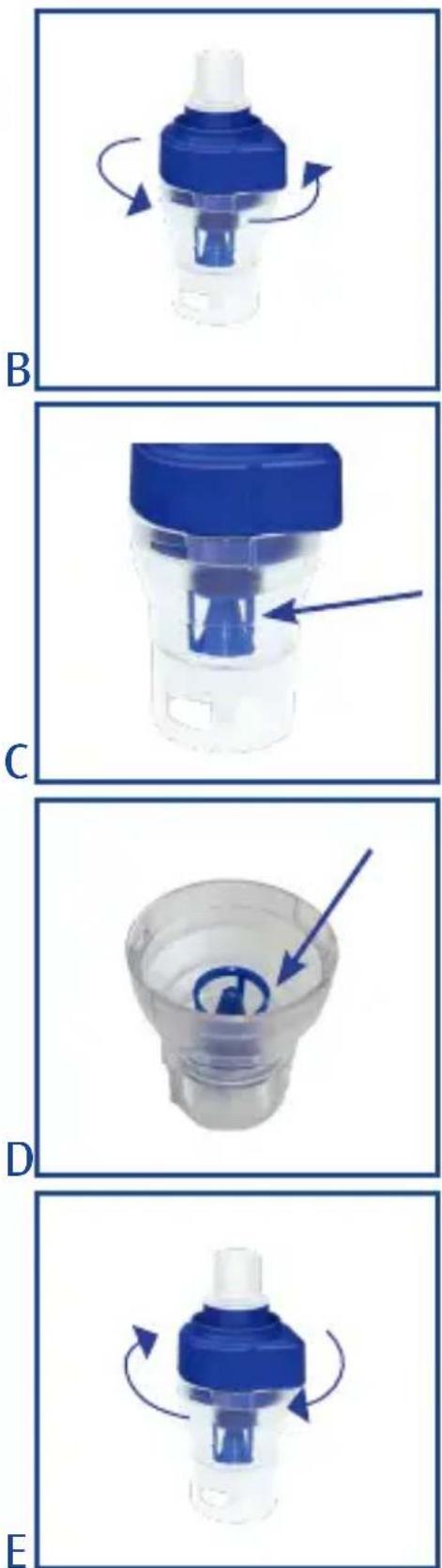

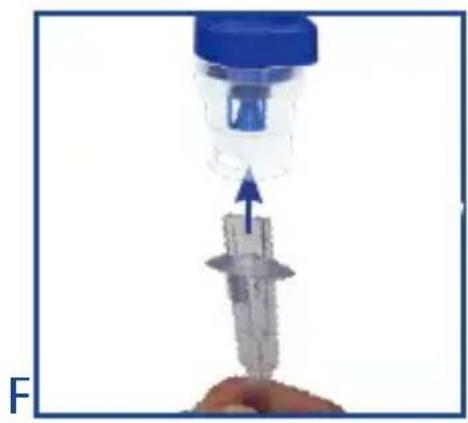

1. A felső rész óramutató járásával ellentétes irányba történő elforgatásával nyissa ki a porlasztót (ábr. B).

2. Ellenőrizze, hogy megfelelően helyezte-e fel a gyógyszervezető kúpot a készülék belsejében elhelyezett levegő-vezető kúpra (C ábra ).

3. Öntse az orvos által előírt gyógy- szermennyiséget a porlasztóba (D ábra ).

4. A két rész óramutató járásával megegyező irányba történő elforgatásával zárja vissza a porlasztót, ügyelve arra, hogy a részek szorosan illeszkedjenek egymáshoz (E ábra ).

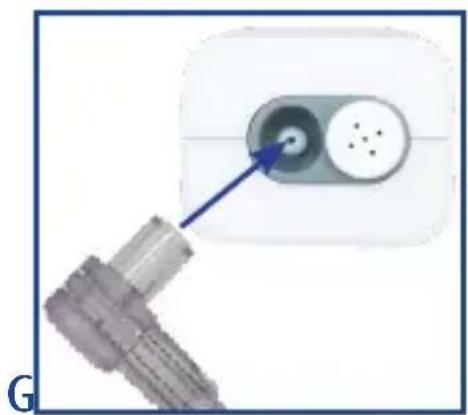

1. Csatlakoztassa a levegőcső egyik végét a porlasztó alján található megfelelő kimenethez (ábr. F) a másik végét pedig a készülék levegő kimenetéhez (ábr. G)

1. Ha a maszkot kívánja használni, helyezze közvetlenül a porlasztóra (ábr. H).

medel smart

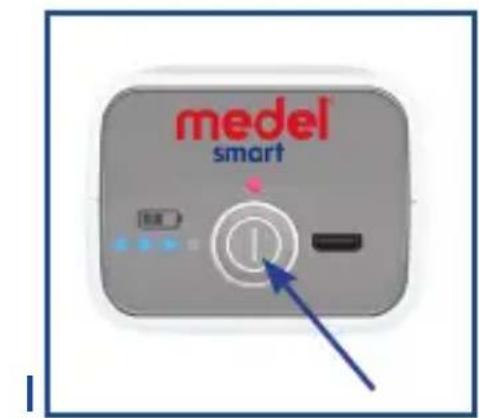

1. A kezelés megkezdéséhez nyom- ja meg a I/O kapcsolót és győződjön meg arról, a bekapcsoló gomb feletti piros LED fixen világít.

HU

L

medel smart

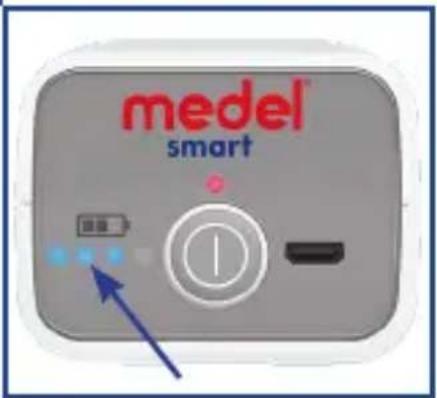

1. A készülékben lévő elem töltött- ségi szintjét az elem ikon alatt látható kék LED-ek mutatják.

M

medel smart

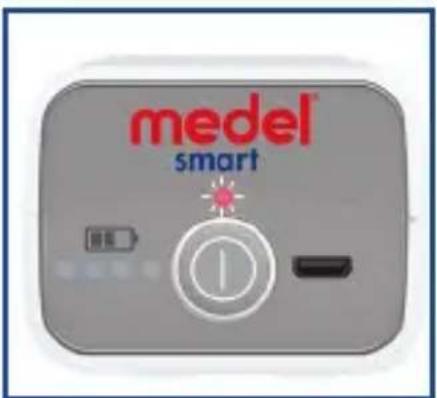

1. Ha a készülék lemerült, akkor a kék LED-ek ki vannak kapcsolva, és villog a O/I gomb feletti piros LED.

N

medel smart BCL ①

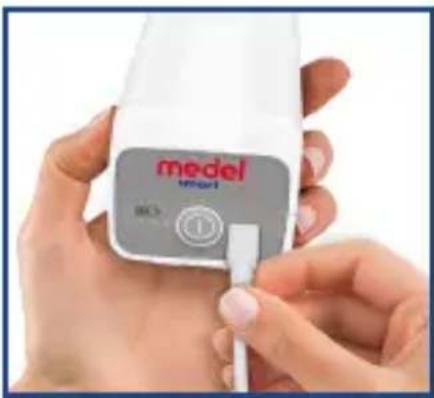

1. Ha a készülék lemerült, csatlakoz-tassa az elektromos hálózatra, majd az újbóli bekapcsolás előtt várjon néhány percet.

0

medel smart

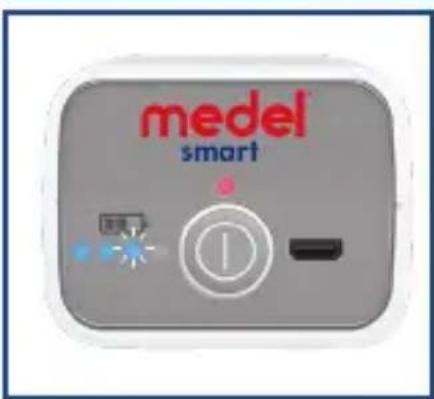

1. A töltés során villognak a kék LED-ek.

2. Ha a készüléket hosszú ideig nem használja, akkor az akkumulátor maximális hatékonyságának a fenntartásához 3 havonta töltse fel azt teljesen.

FIGYELEM! A készüléket nem folytonos, hanem szakaszos használatra tervezték.

1. Lélegezze be a porlasztott gyógyszert az előírt tartozék használatával.
2. A kezelés után kapcsolja ki a készüléket az I/O gombbal.
3. Tisztítsa meg a porlasztót és tartozékait a „TISZTÍTÁS ÉS KARBANTARTÁS“ c. fejezetben leírtak szerint.
4. A készüléket nem kell kalibrálni.
5. Tilos a készülék bármely módosítása.

TISZTÍTÁS ÉS KARBANTARTÁS

A készülék tisztítását puha száraz ronggyal és mosószerrel végezze. Ne használjon súrolószert.

FIGYELEM!

A tisztítás elvégzése alatt ellenőrizze, hogy ne szivárogja- nak be a készülékbe folyadékok és a hálózati csatlakozó ki legyen húzva.

Tartozékok tisztítása és fertőtlenítése

Szigorúan be kell tartani a tartozékok tisztítására és ! fertőtlenítésére vonatkozó utasításokat, mivel ezek alapvető fontosságúak a termék teljesítménye és a terápia sikere szempontjából.

1. Az első használatkor és minden alkalmazás végén: Szerelje szét a porlasztót, a felső rész óramutató járásával ellentétes irányba történő elforgatásával, majd vegye ki a gyógyszervezető kúpot. Folyó vízzel mossa el a fentiek sze-rint szétszerelt porlasztó alkatrészeit, a fúvókafejet és az

HU

orr csutorát. Végül tegye őket forró vízbe 5 percre. Szerelje össze ismét a porlasztó alkatrészeit, csatlakoztassa a levegő kimenethez (ábr. G) és hagyja működni a készüléket 10-15 percig.

Ne főzze ki, és ne használjon autoklávot a levegőcső és a maszkok tisztításához.

2. Fertőtlenítés:

A forró víz helyett használhat hidegen sterilizáló oldatokat, betartva a gyártó utasításait.

PORLASZTÓCSERE

A porlasztó cseréjére abban az esetben van szükség, ha a készüléket hosszabb ideig nem használja, porlasztó eldeformálódik vagy eltörik, illetve ha a porlasztó fúvókája száraz gyógyszer vagy por hatására eltömődik. A MEDEL azt tanácsolja, hogy a használat intenzitásától függően hathavonta vagy évente cserélje ki a porlasztót.

Kizárólag eredeti porlasztót használjon.

A készülék csak a MedelJet Smart tartozékokkal kompatibilis.

SZÚRŐCSERE

A szüröt kb. 500 órányi használatot követően, vagy akkor kell kicserélni, ha szürkére színezödik. A Medel javasolja, hogy rendszeresen (10-12 porlasztásonként) ellenőrizze a légszüröt, ha a szürő elszínezödik szürkére vagy barnára, vagy érintésre nedves, cseréltesse ki a szüröt. Húzza ki a szüröt (ábr. A-4) majd cserélje ki egy új szüröre. Ne próbál- ja meg megtisztítani a szüröt ismételt használathoz.

Kizárólag eredeti szűrőket használjon. Ne használja a készüléket szűrő nélkül.

LEHETSÉGES PROBLÉMÁK ÉS AZOK MEGOLDÁSA

Probléma Lehetséges	megoldás
A készülék nem kapcsol be.	Ellenőrizze, hogy fel van-e töltve az akkumulátor (ha le van merülve, akkor kezdje el feltölteni a használati utasításban leírt módon, de várjon 5 percet a készülék újbóli bekapcsolása előtt).Ellenőrizze, hogy megfelelően csatlakoztatta-e a dugót az elektromos aljzatba.
A készülék nem, vagy csak gyengén porlaszt.	Ellenőrizze, hogy a levegő cső csatlakozóját megfelelően csatlakoztatta-e a kompresz-szor és a porlasztó csatlakozóihoz.Ellenőrizze, hogy a porlasztó nem üres-e, és a megfelelő mennyiségű gyógyszerrel töltötte-e fel (MAX. 6 ml). Ellenőrizze, hogy a porlasztó fúvókája nem tömődött-e el.
A készülék túl hangos. Ellenőrizze, hogy a szűrő megfelelően legyen behelyezve.

Amennyiben a készülék ezt követően sem működik megfelelően, forduljon a gyártó vevőszolgálatához.

JAVÍTÁS ÉS KARBANTARTÁS

Meghibásodás esetén forduljon a Medel International Srl szakképzett, kijelölt személyzetéhez. Soha ne nyissa ki a készüléket. A készülék belsejében nincs olyan alkatrész, melyet nem szakképzett személyek megjavíthatnának, vagy amelyek belső karbantartást és/vagy kenést igényelnek.

MÜSZAKI ADATOK

Modell: Medel Smart

Áramellátás: Belső lítium-polimer akkumulátor (Li-Pol)

3,7 V - 2570 mAh

Tápegység:

Bemenet: 100-240 V AC, 50-60 Hz 0,5 A

Kimenet: 5V DC 2A

Minimális feltöltési térfogat: 2 ml

Maximális feltöltési térfogat: 6 ml

Porlasztási sebesség: 0,25 ml/perc

Üzemi nyomás: 0,25 \~ 0.5 bar

Tömeg: 200 g

Méretek: 210 x 220 x 240mm

Zajszint: 45 dBA

Várható élettartam: 400 óra

• Áramütés elleni védelem szempontjából a készülék II. osztályba tartozik.
• A porlasztó, fúvókafej, maszkok és csutora a BF típus-hoz használt alkatrészek
• Készülék szakaszos nem folytonos használatra (30 perc on - 30 perc off)
• A készülék nem alkalmas altatásra vagy életmentésre ill. létfenntartása.
• A készülék nem használható levegővel, oxigénnel vagy dinitrogén-oxiddal gyúlékony érzéstelenítő keverékekkel.

A müszaki adatok előzetes értesítés nélkül változhatnak.

A belső akkumulátorokat nem cserélheti ki a felhasználó.

LÉGZÉSTERÁPIÁS KÉSZÜLÉKEK JELLEMZÓI AZ EN 13544-1 CC FÜGGELÉKE ÉRTELMÉBEN

Aeroszol kibocsátás: 0,15 ml

Kibocsátási ráta: (0,03 ml/perc)

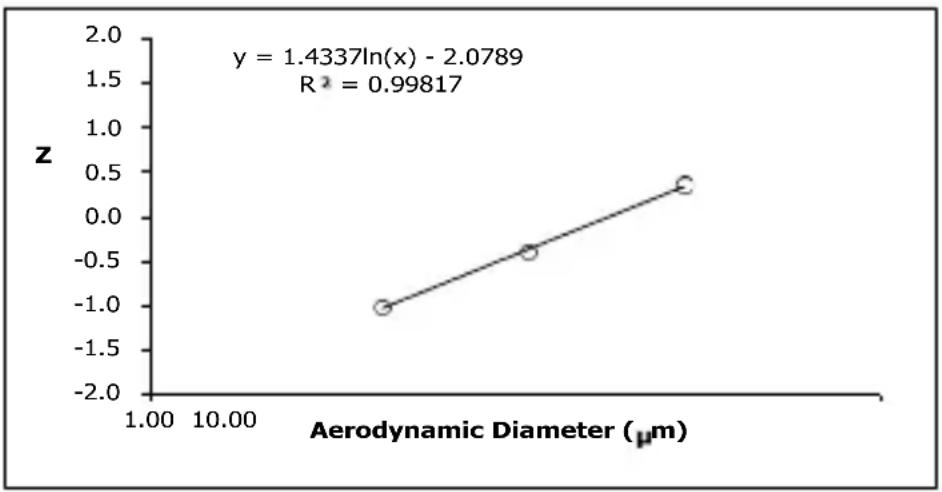

Részecskék mérete (MMAD): 4,12 μm

Alkalmazott jogszabályok:

CEI EN 60601-1 szabvány: Elektromos biztonság

Elektromágneses összeférhetőség a CEI EN 60601-1-2 szabvány szerint

A 93/42/EGK Orvosi készülékek" irányelv szerint a berendezés lia osztályú orvosi készülék.

KÖRNYEZETI FELTÉTELEK

Tárolás és szállítás

Hőmérséklet: MIN -20°C - MAX +60°C

Levegő relatív páratartalma: MIN 10% - MAX 95%

Légköri nyomás: 700 hPa - 1060 hPa

Működtetés

Hőmérséklet: MIN +10°C - MAX +40°C

Levegő relatív páratartalma: MIN 10% - MAX 95%

Légköri nyomás: 700 hPa - 1060 hPa

A KÉSZÜLÉKEN ALKALMAZOTT SZIMBÓLUMOK

|	BEKAPCSOLVA
○	KIKAPCSOLVA
	BF TÍPUS
	II. OSZTÁLY
~	VÁLTÓÁRAM
	FIGYELEM!
!	TERMÉKKÓD
REF	SOROZATSZÁM
SN	GYÁRTÁSI TÉTEL AZONOSÍTÓ SZÁM
ID	GYÁRTÓ
	RELATÍV PÁRATARTALOM
	OLVASSA EL AZ UTASÍTÁSOKAT
CE 0123	Megfelel a 93/42/EK Európai Uniós irányelvnek
IP21	A készülék burkolatának védelmi fokozata a szilárd és folyékony külső anyagok bejutásával szemben.

A TERMÉK HELYES MEGSEMMISÍTÉSE (elektromos és elektronikus hul-ladékok)

(Alkalmazandó az Európai Unió országaiban és a szelektív hulladékgyűjtést alkalmazó országokban). A terméken és a dokumentációban található szimbólum jelzi, hogy a termék megfelel az elektromos és elektronikus berendezésekre vonatkozó előírásoknak, és nem dobható ki a háztartási hulladékkal együtt. A felhasználó, a hulladékokra vonatkozó hatályos jogszabályokban előírt szankciók terhe mellett felelős a készülék megfelelő átvevő helyeknek történő átadásáért

a használati élettartam végén. Az átvevő helyekre vonatkozó, részletesebb információkért forduljon a helyi hulladékfeldolgozó szolgáltatóhoz.

A termék egy integrált újratölthető akkumulátort tartalmaz, mely megfelel a 2006/66/EK irányelv rendelkezéseinek, és amelyet nem szabad a háztartási hul-ladékkal együtt ártalmatlanítani. Az akkumulátorok szelektív gyűjtését illetően tájékozódjon a helyi szabályozásokról.

GARANCIÁLIS FELTÉTELEK

A készülék garantált élettartama a vásárlástól számított 2 év, bármely anyag- vagy gyártási hibából származó kárra. A garancia az eredetileg hibás alkatrészek cseréjére és/Vagy javítására vonatkozik.

A garancia nem terjed ki a készletre szállított tartozékokra és a szokásos kopóalkatrészekre. A készülék javítását kizárólag engedéllyel rendelkező márkaszerviz végezheti.

A készüléket javításra el kell küldeni a MEDEL ÜGYFÉL-SZOLGÁLATÁHOZ.

A készülék szállítási költségei a felhasználót terhelik.

A garancián kívüli javítások költségeit felhasználó viseli. A garancia elvész, ha a készüléket kinyitják, ha nem rendel-tetésszerűen használják vagy ha a rongálódás nem hárítható a gyártóra (véletlen leesés, nem megfelelő szállítás, stb.).

A garancia a termék használhatatlanságának idejére nem biztosít semmiféle kártérítést bármilyen személyekben vagy tárgyakban okozott, közvetlen vagy közvetett károk után.

A garancia csak a garanciajegyhez csatolt blokkal vagy számlával együtt érvényes.

A nem megfelelően kitöltött és érvényesített garanciajegy a garanciális szolgáltatásra nem ad jogosultságot.

LEVÁGVA, JAVÍTÁS ESETÉN BENYÚJTANDÓ JEGY A GARANCIA CSAK A VÁSÁRLÁST IGAZOLÓ BLOKKAL EGYÜTT ÉRVÉNYES

A készülék típusa:

Modell:

Sorozatszám:

Vásárlás időpontja: ____

VÁSÁRLÓ ADATAI Vezetéknév és keresztnév:

Cím:

Telefon:

Hiba leírása:

A garancia kikötéseinek elfogadását igazoló aláírás.

A fent megadott adatok felhasználása a 675/96. sz. adatvédelmi törvény értel mében engedélyezett.

РИС. В

1 7 medel smqrt 5 3 6

2 4
