제품 유형	흡입기 (에어로졸 치료 시스템)
브랜드	Medel
모델	Smart
크기	210 x 220 x 240 mm
무게	200 g
전원	리튬 폴리머 배터리 3.7V / 2570mAh; 충전기 100-240V AC, 50-60Hz, 출력 5V DC 2A
충전 용량	최소 2ml, 최대 6ml
분무 속도	0.25ml/분
작동 압력	0.25 - 0.5 bar
소음 수준	45dBA
예상 수명	400시간
입자 크기 (MMAD)	4.12µm
간헐적 사용	30분 켜기, 30분 끄기
제공 액세서리	분무기, 구강 피스, 성인용 마스크, 어린이용 마스크, 비강 포크, 공기 튜브, 교체용 필터, 마이크로 USB 케이블, 전원 어댑터, 휴대용 가방
공기 필터 교체	500시간마다 또는 매년
분무기 교체	6개월에서 1년마다
보호 등급	클래스 II, 적용 부위 BF 타입
적용 규격	IEC EN 60601-1, IEC EN 60601-1-2, 지침 93/42/EEC (의료기기 클래스 IIa)
세척	분무기 부품: 물로 세척 후 5분간 끓임; 튜브와 마스크: 끓이지 마십시오.
보증	2년

자주 묻는 질문 - Smart Medel

Medel Smart 흡입기 사용 방법은?

기기를 준비한 후(분무기 조립, 약물 투여, 공기 튜브 연결), I/O 스위치를 눌러 기기를 켭니다. 빨간색 LED가 계속 켜져 있어야 합니다. 곧고 편안하게 앉아 처방된 액세서리(구강 피스, 마스크 또는 비강 포크)를 통해 에어로졸을 흡입합니다. 치료가 끝나면 기기를 끄고 분무기를 세척합니다.

사용 후 분무기 세척 방법은?

분무기 상단을 시계 반대 방향으로 돌려 풀고 약물 전달 콘을 제거합니다. 분무기의 모든 부품을 흐르는 물에 씻은 다음, 5분 동안 끓는 물에 담급니다. 분무기를 다시 조립하고 기기를 10-15분 동안 작동시켜 건조시킵니다. 공기 튜브와 마스크는 끓이지 마십시오.

기기가 켜지지 않으면 어떻게 하나요?

먼저 배터리가 충전되었는지 확인하십시오. 방전된 경우 마이크로 USB 케이블을 통해 기기를 전원에 연결하고 몇 분간 기다리십시오. 빨간색 LED가 깜박이면 충전 중입니다. 전원 어댑터를 사용하는 경우 플러그가 제대로 연결되었는지 확인하십시오. 문제가 지속되면 MEDEL 고객 서비스에 문의하십시오.

공기 필터는 언제 교체하나요?

공기 필터는 약 500시간 작동 후 또는 매년 교체해야 합니다. 10-12회 분무마다 점검하십시오. 회색, 갈색으로 변하거나 촉촉해지면 교체하십시오. 정품 필터만 사용하고 더러운 필터를 재사용하지 마십시오. 필터 없이 기기를 작동해서는 안 됩니다.

흡입기 배터리 충전 방법은?

제공된 마이크로 USB 케이블을 기기와 전원 어댑터에 연결합니다. 충전 중에는 파란색 LED가 깜박입니다. 완전히 충전되면 LED가 계속 켜져 있습니다. 장기간 사용하지 않을 경우 배터리 보호를 위해 3개월마다 완전 충전하십시오.

기기와 함께 제공되는 액세서리는 무엇인가요?

상자에는 분무기, 구강 피스, 성인용 마스크, 어린이용 마스크, 비강 포크, 공기 튜브, 교체용 필터, 마이크로 USB 케이블, 전원 어댑터, 휴대용 가방이 포함되어 있습니다. 모든 액세서리는 단일 환자용입니다.

어떤 약물과도 기기를 사용할 수 있나요?

의사가 처방한 약물만 사용하십시오. 약물 설명서에 에어로졸 시스템에 대한 금기 사항이 없는지 확인하십시오. 최대 충전 용량 6ml를 초과하지 마십시오.

분무 속도가 느린 이유는?

공기 튜브 연결부가 양쪽 끝(압축기 및 분무기)에 제대로 삽입되었는지 확인하십시오. 분무기에 충분한 약물(최소 2ml)이 있는지, 노즐이 막히지 않았는지 확인하십시오. 필요한 경우 분무기를 세척하십시오. 문제가 지속되면 공기 필터가 막혔을 수 있으니 교체하십시오.

배터리가 충전되었는지 어떻게 알 수 있나요?

충전 수준은 기기의 배터리 아이콘 아래 파란색 LED로 표시됩니다. 충전 중에는 LED가 깜박이고, 충전이 완료되면 계속 켜져 있습니다. 파란색 LED가 켜지지 않고 빨간색 LED가 깜박이면 배터리가 방전된 것입니다.

예비 부품 및 액세서리는 어디서 구매하나요?

Medel 정품 부품만 사용하십시오. 호환 액세서리 키트는 MedelJet Smart입니다. 수리는 제조사 공인 기술 지원 센터에 문의하십시오. 예비 부품 주문은 MEDEL 고객 서비스에 연락하십시오.

사용 설명서 Smart Medel

1. 압축기
2. 공기 출구
   3.배터리 충전 지시등
3. 필터전용 케이스
   5.마이크로 USB 케이스
4. 전원버튼 On/Off
   7.LED 켜짐
5. 분무기

6. 분출구

7. 공기 튜브

8. 성인용 마스크
   12.소아용 마스크
9. 교환 필터
10. 코 받침
    15.마이크로 USB 연결소켓
11. 충전어댑터
12. 이동용 가방

주요사항:

사용하기 전에 반드시 사용설명서를 주의 깊게 읽어보십시오.

사용설명서

메 델 프로페셔널은 가정용을 위한 에어로솔테라피 시스템입니다.

사용상의 주의사항

1. 의사의 적절한 지시에 따라서 사용설명서에 지시된 방법, 즉 에어로솔테라피 시스템용으로만 사용하십시오. 용도에 맞지 않는 기구의 사용은 적절치 못하며 위험합니다. 본 사는 부적절하고 부당하며 잘못된 사용 및 장치의 현행 안전 기준을 준수하지 않아 발생하는 손해에 대해 책임지지 않습니다.
   2.사용설명서는 항상 함께 보관하시기 바랍니다.
2. 산소 혹은 질소의 가연성 마취 혼합물질이 있을 때는 기구를 사용하지 마십시오.
3. 현행 유럽 규정에 지시된 한계를 초과하는 전자파의 간섭은 기구의 정상적인 작동에 부정적 영향을 미칠 수 있습니다. 기구를 다른 전기기기와 함께 사용한 경우, 다른 전기 플러그에 옮겨서 연결하십시오.
4. 기구를 다른 전기기기와 함께 사용하여 고장 및 오작동의 경우 "발생 가능한 문제점과 해결방법" 부분을 참고 하십시오. 컴프레서 하우징을 열지 마십시오.
5. 수리는 자격을 인정받은 기술서비스센터에 맡기고, 정품 부품으로의 교체를 요구하십시오. 위 사항들을 준수하지 않을 경우 안전을 해칠 수 있습니다.
6. 전기 장비를 위해 기술된 안정규정을 특별히 준수해 주

십시오.

-정품 악세서리와 부품만 사용하십시오.
- 기구를 절대 물 안에 넣지 마십시오.
- 기구를 젖지 않도록 하십시오. 물의 분사로부터 보호되지 않습니다.
• 젖거나 습한 손으로 기구를 만지지 마십시오.
- 기구를 가스적 요인에 노출시키지 마십시오.
-사용 중에 기구를 안정적이게 수직으로 세우십시오.
- 어린이나 심신미약자의 손이 닿지 않도록 성인의 세심한 주의와 감독이 필요합니다.
- 전기 코드에서 분리하고자 할 때, 충전케이블이나 기구의 몸체를 당기지 마십시오.

1. 장비는 배터리를 사용합니다. 전기선에 연결한 상태로 도 장비를 사용할 수 있습니다.

2. 충전케이블의 플러그를 연결하기 전에 기구 바닥 명판 에 표기된 전기 정보가 사용하고자 하는 곳의 전력분배 네트워크와 대응하는 지 확인하십시오.

3. 기구와 함께 제공되는 플러그가 전원 소켓과 호환되지 않는 경우, 자격을 갖춘 담당자에게 적절한 유형의 플러그로의 교체를 문의하십시오. 단순/멀티 어댑터 및 확장 플러그는 일반적으로 사용하지 않는 것이 좋습니다. 그러나 이런 장치를 사용해야 할 경우, 안전기준을 준수하여 이용해야하며, 어댑터 및 확장 플러그에 표시 되는 최대 전력 공급 제한을 초과하지 않도록 주의 하십시오.

4. 미사용 시 장비를 플러그에서 분리하십시오: 제품을 사용하지 않거나 충전이 완료되었을 시에는 플러그에서

분리하십시오.

1. 설치는 올바른 지시에 따라 이루어져야 합니다. 잘못된 설치는 사람, 동물 및 사물에 손해, 손상을 입힐 수 있습니다. 이러한 경우 본 사는 책임지지 않습니다.
2. 이 장비의 USB 케이블과 전기선을 사용자 임의로 교체하면 안됩니다. 케이블이 손상된 경우, 본사에서 지정한 자격을 갖춘 기술서비스센터에서 교체가 이루어져야 합니다.
3. 과열의 위험을 방지하기 위해, 충전케이블 전체를 펴서 이용하십시오.
4. 청결 혹은 유지 작업을 수행하기 위하여, 기구의 전원을 끄고 플러그를 뽑으십시오.
5. 간혹 기구 부품의 크기가 유아가 삼킬 수 있을 만큼 작습니다. 따라서 유아의 손에 닫지 않는 곳에 기구를 보관하십시오.
6. 더 이상 이 기구를 사용하지 않고자 하는 경우, 현행 규정에 따라 폐기하십시오.
7. 다음을 확인하십시오

-이 기구는 오직 의사의 처방에 따른 약품과 사용 하십시오.

- 약사나 의사에 의해 지시된 악세서리만 이용하여 치료를 행하십시오.

- "코 받침"악세서리는 의사가 지시한 경우에만 사용하시고, 절대로 코 안에 직접 넣지 마십시오. 단지 코에 가장 가까이 하여 사용하십시오.

1. 에어로졸테라피 일반 시스템을 이용할 때는 사용 금지 표시가 된 약물이 무엇인지 확인하십시오.

2. 분리하기 어려운 상태로 기구를 설치하지 마십시오.

3. 질식의 위험을 막기 위하여, 에어 튜브 및 케이블을 어린아이의 손에 닿지 않는 곳에 놓으십시오.

4. 기구의 악세서리는 개인적으로 사용하십시오. 위생상 여러 사람이 공유해서는 안 됩니다.

기구의 사용방법

기구는 사용 전에 정상적으로 작동하는 지, 보관용기에서 혹은 이동 중에 결함이 생겼는 지 등을 매번 확인하여야 합니다. 흡입 시에는 테이블 앞에 똑바로 편안한 상태로 앉아야 호흡을 잘 하게 되고 치료 효과가 좋습니다.

1. 기구를 포장에서 빼냈을 때, 가시적인 결함이 있는 지 확인합니다; 플라스틱에 틈이 간 부분으로 일부 전기 부속들이 노출되어 있는지 확인합니다. 모든 부품과 악 세서리의 완전성을 확인하십시오.
2. 기구를 사용하기 전에 <<세척과 유지보수>>부분을 참고하여 세척 및 소독을 하십시오.

B

1. 분사기는 위쪽부분을 시계반대방 향으로 돌려 여십시오 (그림 B)

C

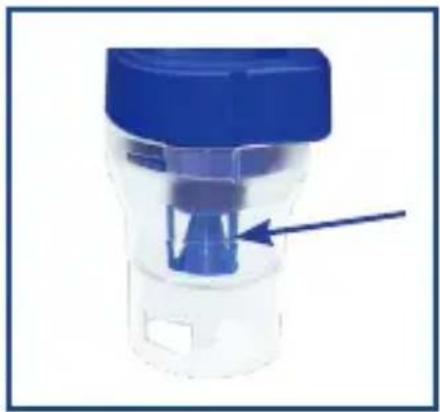

1. 분사기 내부에 위치한 공기 전도 콘이 제대로 장착되었는 지 확인하십시오. 이는 약물의 올바른 전도를 위한 것입니다. (그림 C).

D

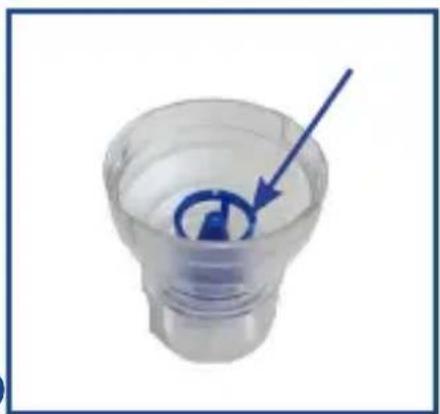

1. 의사의 처방에 따른 약물의 양을 분사기 내에 넣으십시오. (그림 D).

E

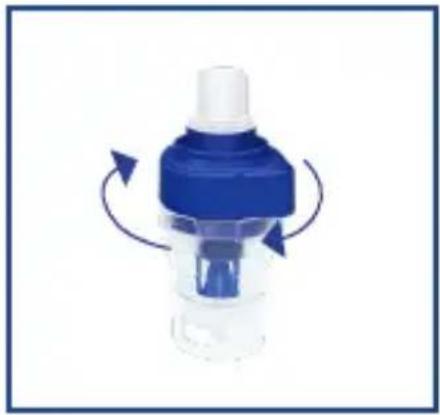

1. 분사기를 시계방향으로 돌려서 닫고, 제대로 봉해졌는 지 확인하십시오. (그림 E)

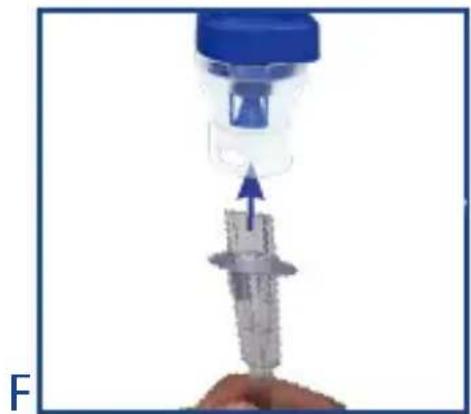

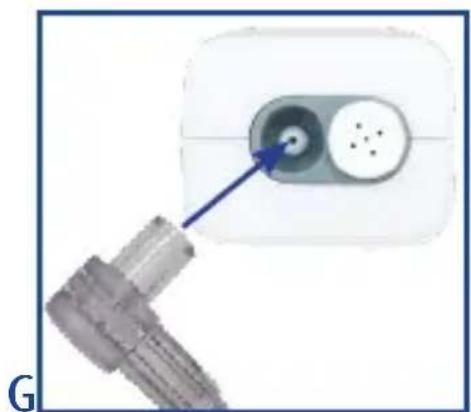

1. 분사기의 출구에 적절한 에어튜브의 한쪽를 연결하십시오. (그림 F) 그리고 다른 한쪽은 기구 위의 공기 출구에 (그림 G) 연결하십시오.

1. 마스크를 사용하려면 분사기에 직 접 연결하십시오. (그림 H)

medel smart

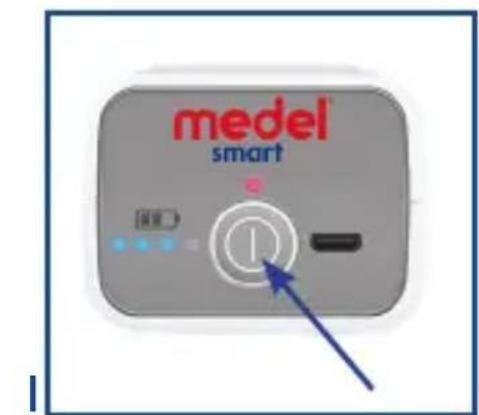

1. 치료를 시작하려면, 버튼 I/O를 누르고 켜짐 버튼 위에 있는 빨간 LED가 오래 켜져 있는지 여부를 확인하십시오.

KO

L

medel smart 报警

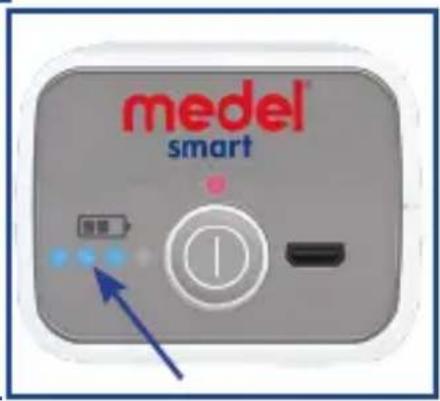

1. 배터리 아이콘 아래의 파란 LED 가 기기내 배터리의 충전수준을 가리킵니다.

M

medel smart

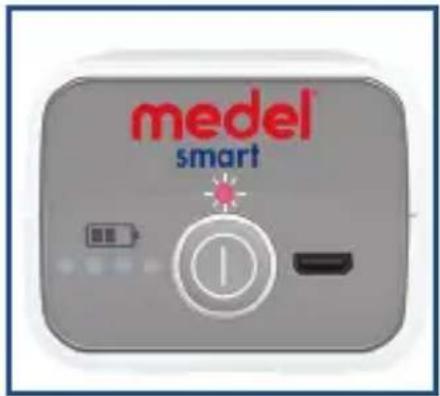

1. 장비 배터리가 저조하면, 파란 LED는 꺼지고 O/I 버튼 위에 있는 빨간 LED가 깜빡입니다.

N

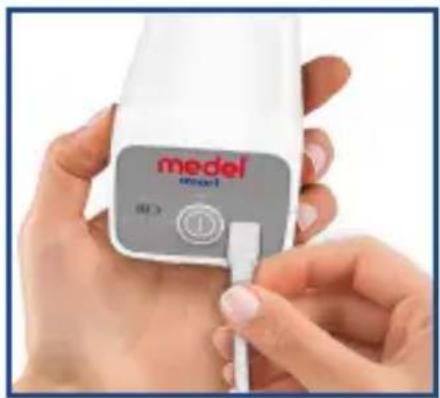

1. 장비 배터리가 방전되면, 전기선에 연결하고 다시 켜질 때까지 몇 분 기다리십시오.

0

medel smart

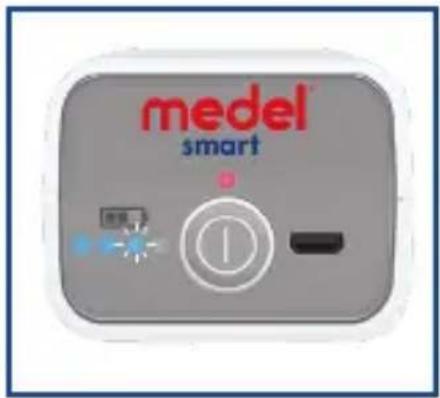

1. 충전중에는, 파란 LED가 깜빡입니다.

2. 오래 미사용하는 경우, 3개월마다 완충전을 해주면 배 터리 품질을 보존할 수 있습니다.

주의! 기구는 임의지속적 사용을 목적으로 만들어졌습니다. (30분 켜짐 - 30분 꺼짐)

1. 에어로솔 치료를 할 시 미리 지시된 악세서리를 사용 하십시오.
2. 치료가 끝나면, I/O 버튼을 눌러 장비를 끄십시오.
3. 분사기 및 악세서리를 청소할 때는 <<청결 및 관리>> 부분을 참고하십시오.
4. 기구는 계기판을 필요로하지 않습니다.
   19.이 기구를 변경하지 마십시오.

세척과 유지보수

기구의 청소는 부드럽고 마른 천으로 비 마모성 세제로 진행되어야 합니다.

! 주의!

청소 작업을 실행하는 동안, 액체가 기구 내부 및 전기 플러 그에 침투하지 않는 지 확인하십시오.

악세서리의 세척과 소득

앞세서리의 청소 및 소독에 관한 지침을 차근차근 확

인하십시오. 이는 성공적인 치료와 제품의 정상적인 작동에 가장 근본적인 것입니다.

1.사용 시작과 끝에 다음을 실행하십시오.

분사기의 웃부분을 시계반대방향으로 돌려 분해하고, 약물 깔대기 또한 분리하십시오. 흐르는 물에 코 받침, 마스크, 입구, 분사기 등을 씻으십시오. 끊는 물에 5분 간 담가두십시오. 분사기의 부품들을 공기출입구에 다시 조립하십시오. (그림 G) 그리고 10-15분 가량 작동시키십시오.

⚠️에어 튜브나 마스크를 끓는 물에 삶거나 압력을 가하지 마십시오.

2. 소독

본 사의 지시에 따라, 끊는 물에 대한 대안책으로, 저온 살 균 용액을 사용할 수 있습니다.

교체와 분사기

분사기를 장시간 사용하지 않은 경우, 변형 또는 파손된 경우, 분사기 노즐이 건조 약품이나 먼지에 의해 정상적인 사용이 불가한 경우 분사기를 교체하여야 합니다. MEDEL은 매 6개월에서 1년 마다 분사기를 교체할 것을 권장합니다. 오직 정품 분사기를 사용하십시오.

장비에는 MedelJet 스마트 보조부품 세트만을 사용하십시오.

필터의 교체

공기 필터를 500시간 이상 사용한 경우 혹은 매년 필터를 교체하여야 합니다. MEDEL은 주기적으로 공기필터를 확 인할 것을 권장합니다. (분사 횟수10-12번 마다) 필터 가 회색 혹은 갈색으로 변색되었거나, 웃부분이 습기가 많이 있는 경우에는 필터를 교체해야 합니다. 필터를 분리하십시오. (그림 A-4) 그리고 새로운 필터로 교환하십시오. 필터를 청소하여 재사용하지 마십시오.

↑ 정품 필터를 사용하십시오.

필터 없이는 기구를 사용하지 마십시오.

발생 가능한 문제점과 해결방법

문제점 가능한 해결방법
기구의 전원이 켜지지 않아요.	배터리가 충전상태인지 확인하십시오(방전상태이면, 설명서 매뉴얼의 충전방법대로 연결한 후 다시 켜기 5분 전에 켜보시기 바랍니다.)코드가 올바르게 삽입되어 있는지 확인합니다.전기플러그에
분사가 되지 않거나 약하가 분사가 돼요.	공기 튜브의 끝이 본체와 분사기에 단단히 장착되어 있는지 확인하십시오.분사기가 비었는지 혹은 약물의 양이 적절히 채워져 있는 지 확인하십시오. (최대 6 ml) 분사기의 노즐이 막혔는 지 확인하십시오.
장치의 소음이 더 심합니다.	올바른 방법으로 필터가 장착되었는 지 확인하십시오.

기구가 정상작동 하지 않는 경우 MEDEL 고객 서비스로 연락하십시오.

보수관리와 수리

기구가 고장난 경우 Medel International Srl 이 승인한 자격 있는 기술자에 의해 처리되어야 합니다. 어떠한 경우에도 기계를 열지 마십시오. 기계는 자격이 없는 사람이 수리할 만한 부분이 내부에 전혀 없으며 내부 수리나 또는 급유를 필요로 하지 않습니다.

기술 사양

모 델: 메 델 스마트

전기충전: 기기내부 리튬 폴리머 배터리 (Li-Pol) 3.7V - 2570 mAh

전원:

공급: 100-240 V AC 50-60 Hz 0.5 A

출력: 5V DC 2A

최소 채우는 양:2ml

최대 채우는 양:6ml

분사 속도:0.25ml/min

작업 압력:0.25\~0.5 bar

무게:200g

크기:210×220×240mm

소음정도:45dBA

사용가능시간 400 시간

-클래스 II 기구는 감전 방지 기능이 있습니다.
- 분사기, 입구, 마스크와 코받침은 BF타입에 적용되는 부품입니다.
-임의지속적 사용을 위한 장비(30분 켜짐 - 30분 꺼짐)
- 기구는 마취시스템이나 폐환기를 위한 이용에 적합하지 않습니다.
- 질소 혹은 산소, 화기성 마취제 미립자가 있는 곳에서는 기구를 사용하지 마십시오.

기술 사양은 예고 없이 바 필 수도 있습니다.

기기내 배터리는 임의로 교체하면 안됩니다.

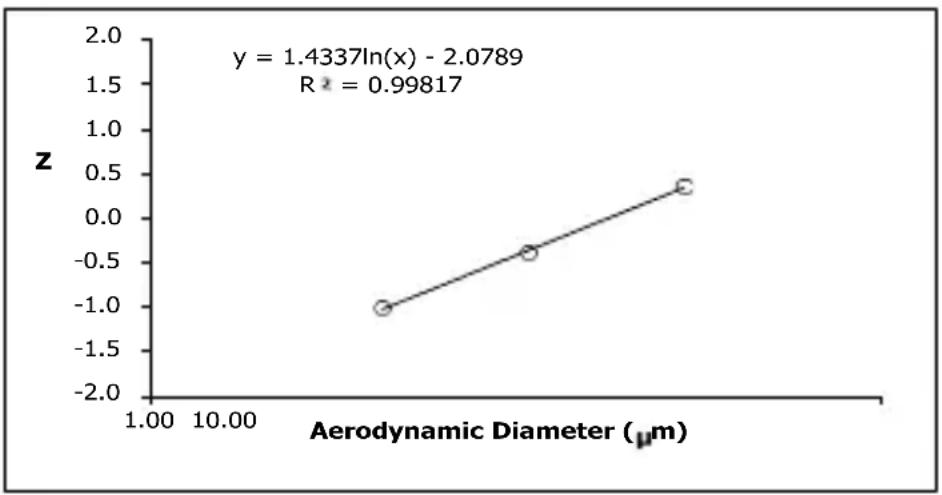

에어로졸의 기능은 EN 13544-1 부속서 CC 규정에 기반을 두고 있습니다.

에어로졸 출력량: 0.15 ml

분사 비율: 0.03 ml/분

파티콜 규격 (MMAD): 4.12 μm

적용규정:

전기안전규준 CEI EN 60601-1

전자파 허용규정 CEI EN 60601-1-2

이 기구는 "의료기기" 93/42/CEE 규정에 따르는 의료기구 클래스 II입니다.

환경 조건

보관 및 이동

온도: MIN -20°C - MAX +60°C

대기 중 습도: MIN 10%RH - MAX 95%RH

기압: 700 hPa - 1060 hPa

기능

온도: MIN +10°C - MAX +40°C

대기 중 습도: MIN 10%RH - MAX 95%RH

기압: 700 hPa - 1060 hPa

KO

장비상에 있는 신호표시

|	켜기
○	꼬기
	BF 종류
	클래스 II
~	Ac전원
	주의사항
REF	상품 코드
SN	시리얼 넘버
ID	상품 확인 넘버
	제조업자
	습도 관련 사항
	사용설명서를 읽으십시오.
CE 0123	유럽 공동체 지침 93/42/CEE 준수
IP21	고체 및 액체 자연적 외부 요인의 침투에 대한 장치 포장의 보호 등급

제품의 올바른 폐기(전자/전기 폐기물)

(유럽 연합 및 상이한 분리수거 시스템을 시행하는 국가에서 또한 적용 가능) 제품 혹은 사용설명서에 기재 된 분리수거 표시는 가정용 쓰레기와는 구분되어야 하며, 전자/전기폐기물 규정을 따릅니다. 사용자는 기구의 수명이다 했을 때 적절한 분리수거를 할 필요가 있으며, 그렇지 않을 경우 현행 폐기물 법에 규정된 제재에 의해 처벌될 수 있습니다. 더 자세한 가능한 폐기물 수거 시스템에 대해서는 해당 지역의 폐기물 처리 업체에 문의하십시오.

제품은 유럽규정 2006/66/Ec를 준수하는 충전용 내장배터리가 있어서 지역별 폐기물 처리 규정에 따라 처리할 수 없습니다.지역의 배터리 폐기처리규정을 참고하시기 바랍니다.

품질보증조건

장비는 구매 이후 2년 동안 어떠한 문제와 결함에 대해서 보장을 받습니다. 문제가 생길 경우 교체 또는 반품이 가능합니다.

보증은 자체 결함 부품에 대한 무상 수리나 또는 교체에 해당합니다.

보증은 추가 부속품이나 일반 사용에 해당하는 부분은 포함하지 않습니다. 기계는 승인된 기술 지원 센터를 통해서만 수리해야 합니다.

장치의 수리를 위해서 MEDEL의 서비스센터로 보내야 합니다. 기계의 배송비용은 사용자 부담입니다.

보증 조건을 벗어나는 수리는 사용자 부담입니다. 승인 없이 기계를 수리한 경우와, 만약 결함이 잘못된 사용으로 발생했거나 기계의 훼손이 생산자의 책임이 아닌 경우에 보증은 효력을 상실합니다 (사고로 떨어뜨림, 신종하지 못한 운반 등)

보증은 제품의 고장 기간 동안에 사람과 사물에 대한 어떠한 종류의 직접적, 간접적 피해를 보장하지 않습니다.

보증은 세금영수증이나 계산서가 증명하는 구매일로부터 유효하고 보증 회수권을 반드시 동봉해야 합니다.

유효하고 직접 작성한 회수서류와 구매 증명서를 동봉하지 않으면 어떠한 보증 권리를 보장하지 않습니다.

수리할때 반납할 회수권

세금영수증을 첨부해야만 보증이 유효합니다.

기구 종류: ____

모델:

시리얼 넘버:

구입 날짜:

구입자 정보:

성명:

주소:

전화번호:

문제 설명:

보증 조건 수락 서명

개인정보 보호법 675/96에 의거하여 위의 정보 사용을 허가합니다.
