HASZNÁLATI ÚTMUTATÓ Cup Cooler DOMETIC

Szerelési és használati útmutató . 127

1 25 150 137 150 150 150 1

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 127
2 Biztonsági tudnivalók 128
3 Rendeltetésszerű használat. 129
4 Pótalkatrészek 129
5 Beszerelés .... 130
6Üzem 132
7 Tisztítás és ápolás 132
8 Üzemzavar-elhárítás 133
9 Szavatosság 133
10 Ártalmatlanítás 134
11 Műszaki adatok 134

1 Szimbólumok magyarázata

VESZÉLY!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

2.1 Alapvető biztonság

VESZÉLY!

- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.

FIGYELMEZTETÉS!

• Ne használja a készüléket, ha az láthatóan megsérült!
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• A készüléken csak szakember végezhet javításokat. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
• A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

• A gyermekek nem játszhatnak a készülékkel.

• A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.

• A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.

FIGYELEM!

- Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.

2.2 Biztonság a készülék üzemeltetése során

VESZÉLY!

- Soha ne fogjon meg puszta kézzel csupasz vezetékeket.

FIGYELEM!

- Túlmelegedés miatti veszély!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Védje a készüléket és a kábeleket a hőtől és a nedvességtől.

3 Rendeltetésszerű használat

A Dometic Cup Cooler italhütő egy termoelektromos hütést biztosító italtartó. Különböző falvastagságú felületekbe építhető be.

4 Pótalkatrészek

Megnevezés Cikkszám

Zárógyűrű SP-373-RING-AS-A

5 Beszerelés

5.1 A beszerelési hely kiválasztása

Vegye figyelembe az alábbi megjegyzéseket:

• Válasszon olyan beszerelési helyet, ahol az alsó szinten található készülékek működését nem akadályozza az italhűtő, és ahol a felület alatt biztosított a megfelelő szellőzés a termoelektromos folyamatok következtében keletkező hő elvezetése érdekében.

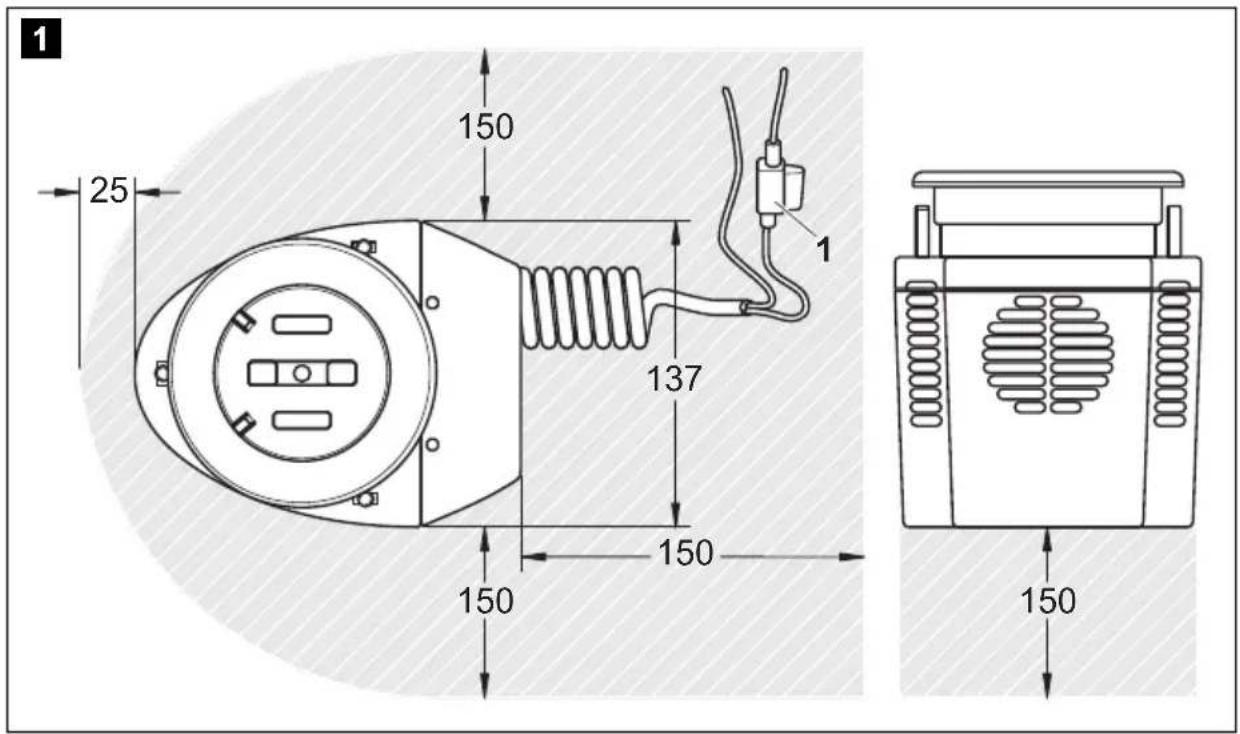

• A készülék minden oldalán hagyjon 150 mm szabad helyet (1. ábra, 3. oldal).
• Gondoskodjon arról, hogy a beszereléshez kiválasztott felület ne legyen 32 mm-nél vastagabb.
• Amennyiben az a felület alatti tér szellőzése elégtelen, előfordulhat, hogy a hő elvezetése érdekében szellőzőnyílást vagy elektromos szellőzőrendszert kell beszerelni, ellenkező esetben a készülék hűtése nem lesz ki-elégítő.
• Ne válasszon olyan helyet, ahol a készülék beépített része rendszeresen sós vízzel vagy a fedélzet tisztításához használt mosószeres vízzel érintkezne.

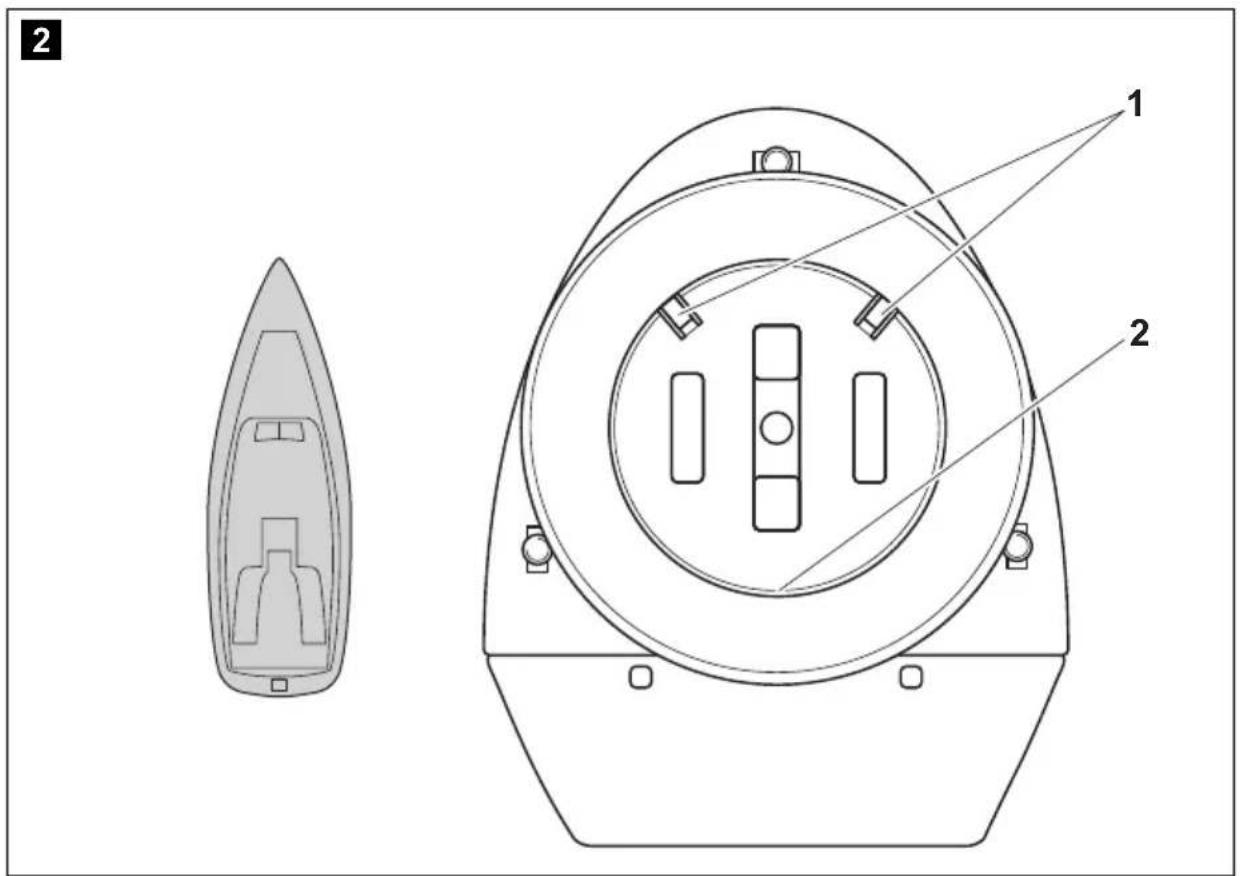

• Úgy szerelje be az italhűtőt, hogy a LED-lámpák (kerek oldal) az orr irányába vagy felfelé nézzenek. Ezáltal a nehézségi erő az italhűtő leghidegebb oldala felé fogja húzni az italt, így optimális hatás érhető el (2. ábra 2. 3. oldal).

5.2 Az italhűtő beszerelése (3. ábra, 4. oldal)

FIGYELEM! Sérülésveszély

Ne használjon elektromos szerszámokat. Csak kézzel szabad rögzíteni az italhűtőt. A túl erős meghúzás károkat okoz a zárógyűrű felső záróstiftjein.

MEGJEGYZÉS

• Kemény felületek, pl. szilárd üvegszál és fém, esetén egyenletesen rögzítse a készüléket úgy, hogy a 3 csavart a felülettel való érintkezés után egy fordulattal meghúzza.
• Rugalmas felületek, pl. rétegelt lemez, esetén rögzítse a készüléket úgy, hogy a 3 csavar mindegyikét a felülettel való érintkezés után két fordulattal meghúzza.

▶ Fúrjon 102 mm-es lyukat a szerelőfelületbe (1).

▶ Szükség esetén zárja le a szerelőfelület peremeit.
Távolítsa el a nemesacél zárógyűrűt az italhűtőről úgy, hogy a zárógyűrűt az óramutató járásával megegyező irányba elforgatja, majd leemeli.
▶ Alulról tolja át az italhűtőt a kifúrt lyukon keresztül (2).
▶ Helyezze el úgy a zárógyűrűt, hogy a zárógyűrű stiftjei a nyílásokra illeszkedjenek.
▶ Helyezze be a zárógyűrűt úgy, hogy az egyik stift a két LED-lámpa közötti nyílásban legyen (3).
Forgassa addig a gyűrűt az óramutató járásával ellentétes irányba, míg tovább már nem tudja forgatni (4). Csak az egyik irányban illeszkedik.
▶ Biztosítsa, hogy az italhűtő alján található italkiadó a két LED-del azonos oldalon legyen (2. ábra 1. 3. oldal).
Húzza meg a három tartócsavart annyira, hogy a csavarok érintkezzenek a szerelőfelület aljával (5).
Csatlakoztasson egy 10 mm-es lefolyócsövet a készülék alján található lefolyócső tömszelencéjéhez (6).
▶ Vezesse a kifolyót ferdén lefelé egy megfelelő fedélzeti folyadékelvezető-höz.

5.3 Elektromos csatlakozások (csak 12 V-os egyenfe- szültség)

MEGJEGYZÉS

• Az italhűtő egy önálló kapcsolóval vagy zónakapcsolóval kezelhető.
• A feszültségcsökkenési védőkapcsoló 10,5 Volt-os egyenfeszültségnél old ki, hogy megakadályozza az akkumulátor lemerülését.

▶ Találjon (vagy szereljen fel) egy külön 12 V---os hálózati kapcsolót (nem tartalmazza a csomag).

Jellemzően egy saját biztosítékkal rendelkező kapcsoló áramkörön található, amely a tápakkumulátorra (nem pedig a motor akkumulátorára) van csatlakoztatva.

Lekapcsolt feszültség mellett csatlakoztassa az italhütő huzalait a 12 V---os hálózati kapcsolóra. A piros huzal a pozitív, a fekete huzal pedig a negatív vezetéket jelenti.

Mindegyik készülék 5 A-es biztosítékkal van felszerelve, amely a huzal-rendszerbe van beépítve, és amelyet hozzáférhető helyen kell elhelyezni (1. ábra 1. 3. oldal).

Kapcsolja be a hálózati kapcsolót és ellenőrizze, hogy az italhűtő kék LED-lámpái világítanak-e.

6 Üzem

MEGJEGYZÉS

• Gondoskodjon arról, hogy az ital az italhűtő optimális hűtési területén helyezkedjen el.
• Amennyiben lerakódások tömítik el a ventilátorokat, törölje vagy kefélje tisztára a ventilátorokat (4. ábra 1. 5. oldal). Soha ne permetezzen vizet a ventilátorokra.
• Ellenőrizze a készülék megfelelő szellőzését (4. ábra 2. 5. oldal). A rossz szellőzés rossz hűtési teljesítményt eredményez.
• Alacsony környezeti hömérséklet esetén megfagyhatnak az italok az italhűtőben.

▶ Kapcsolja be az italhűtőt a hálózati kapcsolóval.
▶ Várjon 2-3 percet, míg az italhűtő lehül.
Ivószünetek közben tárolja a dobozokat, palackokat vagy más megfelelő méretű italosüvegeket az italhűtőben.

7 Tisztítás és ápolás

FIGYELEM!

• Ne használjon éles vagy kemény eszközöket vagy tisztítósze-reket a tisztításhoz, mivel azok a készülék károsodását okoz-hatják.
• Ne használjon súrolóeszközöket a zárógyűrű tisztításához. Ezek megsérthetik a felületet.
• Ne használjon súrolóeszközöket az italhűtő furatának tisztításához. Ellenkező esetben megsérülhet az italhűtő tapadásgátóló bevonata.

▶Alkalmanként tisztítsa meg a terméket nedves ruhával.

8 Üzemzavar-elhárítás

Probléma Hiba lehetséges oka Megoldási javaslat

A LED-lámpák nem világíta-nak, mikor a hálózati kap-csoló be van kapcsolva.	Kiégett a biztosíték.	Ellenőrizze, hogy nem égett-e ki a készülék vagy a tápakkumulátor biztosítéka, vagy hogy nem oldott-e ki a megszakító.
	Nincs feszültség.	Ellenőrizze az egyenfeszültség polaritását: pozitív pozitívval és negatív negatívval.
		Biztosítsa, hogy az összes elektromos csatlakozó szorosan legyen csatlakoz-tatva.
		Amennyiben van 12 V-os egyenfeszültség és a készülék nem működik, a készüléket ki kell cserélni.
	Ha a túlmelegedés elleni védőkapcsoló túllépi a 65 °C-ot, akkor a készülék lekapcsol. Ezt több-nyire a túl alacsony légáramlás vagy a túl magas környezeti hőmérséklet okozza.	Ügyeljen a kielégítő szellőzésre.

9 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

10 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

11 Müszaki adatok

	Italhűtő
Cikkszám: 9105330063
Névleges bemeneti feszültség: 12 V---
Névleges áram: 3,1 A
Teljesítményfelvétel:	35 W (12 V---)
Környezeti hőmérséklet:	+16 °C – +32 °C
Klímaosztály: N
Belső átmérő:	75 mm
A kivágás átmérője:	102 mm
A hálózati kábel hossza:	kb. 40 cm
Méretek (szélesség x magasság x mélység):	159 x 137 x 174 mm (lásd még5. ábra, 5. oldal)
Súly:	960 g
Vizsgálat / tanúsítvány:
