HASZNÁLATI ÚTMUTATÓ 45221 Wiha

Bevezetés / szállítási terjedelem 5

Szállítás és tárolás 6

Biztonsági intézkedések 6

Rendeltetésszerű használat 7

Kezelő- és kijelzőelemek 8

A forgási tér irányának meghatározása 8

Karbantartás 9

Tisztítás....9

Műszaki adatok 10

Szerviz és garancia 11

A készüléken és a kezelési útmutatóban feltüntetett utasítások

Vigyázat! Figyelmeztetés veszélyhelyzetre, vegye figyelembe a használati utasítást.

Vigyázat! Veszélyes feszültség, áramütés veszélye.

Értesítés. Kérjük, figyeljen.

Kettős vagy megerősített szigetelés a II. osztályú IEC 536 szerint.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

A készülék megfelel a WEEE-irányelvnek (2012/19/EU). Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt kidobni az EU egész területén. Az ellenőrizetlen hulladékkezelésből adódó lehetséges környezeti vagy emberi egészségi károk elkerülése érdekében az anyagok fenntartható újrafelhasználásának elősegítése érdekében az újrahasznosítást felelősségteljesen végezze. A használt készülék visszaküldéséhez használja a visszaküldési és begyűjtési rendszert, vagy lépjen kapcsolatba a kereskedővel, ahol a terméket vásárolta. Ezt a terméket környezetbarát újrahasznosítás céljából leadhatja.

HASZNÁLATI UTASÍTÁS

Bevezetés / szállítási terjedelem

kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használata előtt figyelmesen el kell olvasni a használati utasítást, és minden tekintetben be kell tartani. Az utasítások figyelmen kívül hagyása vagy a figyelmeztetések és megjegyzések figyelmen kívül hagyása esetén a felhasználó súlyosan megsérülhet, vagy a készülék megsérülhet.

A praktikus 45221 forgómező irányjelző az egyes fázisok és a forgástér irányának egyszerű ellenőrzésére szolgál.

• Mindhárom fázis kijelzése LED-ekkel
• A forgási mező irányának kijelzése LED-ekkel
• Feszültségtartomány 100...700 V (fázis – fázis)
  • Frekvencia tartomány 50...60 Hz
• Elemek nem szükségesek

Szállítási terjedelem

• 1x fázissorrend-jelző 45221
- 3x teszt tipp
• 1x használati útmutató

Szállítás és tárolás

Kérjük, őrizze meg az eredeti csomagolást a későbbi szállításhoz. A hibás csomagolásból eredő szállítási károk nem tartoznak a garancia hatálya alá..

A készüléket száraz, zárt helyiségben kell tárolni.

Ha a készüléket szélsőséges hőmérsékleten szállították, a bekapcsolás előtt legalább 2 órás helyreállítási időre van szüksége.

Biztonsági intézkedések

fázissorrend-jelző az elektronikus mérőeszközökre vonatkozó IEC/EN 61010-1, IEC/EN 61010-031 és IEC/EN 61557-7 biztonsági előírásoknak megfelelően épült és tesztelt, és biztonsági szempontból tökéletes állapotban hagyta el a gyárat. Ennek az állapotnak a megőrzése érdekében a felhasználónak be kell tartania a jelen kézikönyvben található biztonsági előírásokat.

Az áramütés elkerülése érdekében a 120 V (60 V) DC vagy 50 V (25 V) eff feszültségnél nagyobb feszültséggel végzett munka során be kell tartani az érvényes előírásokat. Az AC működik. A DIN VDE szerint ezek az értékek a még megérinthető feszültségek határát jelentik (a zárójelben lévő értékek pl. orvosi vagy mezőgazdasági területekre vonatkoznak).

Minden mérés előtt győződjön meg arról, hogy a mérővezetékek és a mérőeszköz kifogástalan állapotban vannak. A mérőeszközt csak a megadott mérési tartományokban szabad használni.

Ha a kezelő biztonsága már nem garantált, a készüléket le kell állítani, és biztosítani kell a véletlen működés ellen.

HASZNÁLATI UTASÍTÁS

A biztonság már nem garantált, ha az eszköz

• nyilvánvaló sérülései vannak.
• a kívánt méréseket már nem hajtják végre.
• túl sokáig tárolták kedvezőtlen körülmények között.
• szállítás közben mechanikai igénybevételnek volt kitéve.

A készüléket semmilyen módon nem szabad kinyitni, szétszerelni vagy módosítani. A készüléket csak az ajánlott tartozékokkal szabad használni. Nem megfelelő tartozékok használata nem megengedett.

Minden munkánál be kell tartani az elektromos rendszerekre és berendezésekre vonatkozó szakmai szövetségek balesetvédelmi előírásait.

Kerülje a készülék közvetlen napfény általi felmelegedését. Csak így biztosítható a problémamentes működés és a hosszú élettartam.

Rendeltetésszerű használat

A készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. A biztonsági előírásokat, a műszaki adatokat a környezeti feltételekkel és a száraz környezetben történő használattal együtt különösen be kell tartani.

Az üzembiztonság már nem garantált átalakítások vagy átalakítások esetén.

Soha ne működtesse a készüléket a műszaki adatokban megadottnál nagyobb feszültséggel! Ellenkező esetben a készülék megsemmisülhet vagy maradandóan megsérülhet. Fennáll a kezelő áramütésének veszélye is.

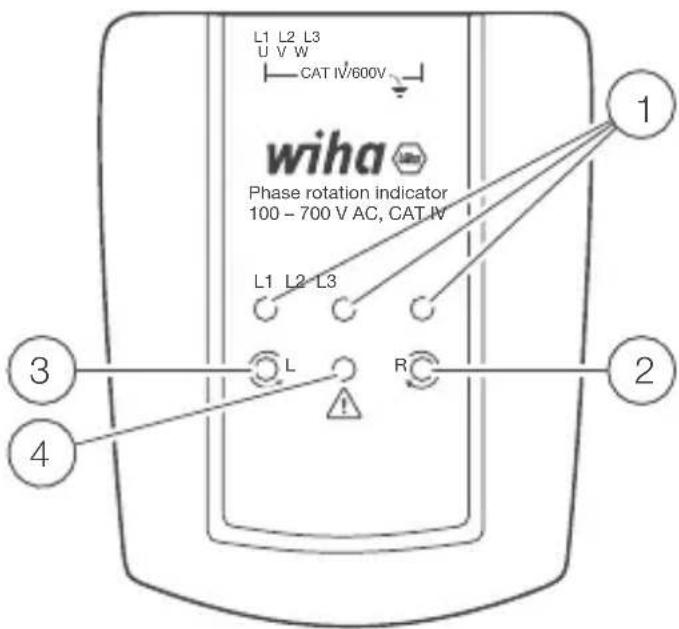

Kezelő- és kijelzőelemek

① LED-ek az egyes L1, L2, L3 fázisok kijelzésére
2 LED az óramutató járásával megegyező forgásirány kijelzésére (óramutató járásával megegyező forgási mező)
3 LED a forgó mező irányának kijelzésére az óramutató járásával ellentétes irányban (az óramutató járásával ellentétes forgó mező)
4 LED a hibás csatlakozás kijelzésére

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 1 2 3 4

A forgási tér irányának meghatározása

Háromfázisú hálózatban a három alkalmazott fázis sorrendje határozza meg a csatlakoztatott motor forgásirányát. A helyes L1, L2, L3 fázissorrend az óramutató járásával megegyező irányú forgást eredményez.

A fázissorrend meghatározásához a három L1, L2, L3 csatlakozókapcsot tetszőleges sorrendben csatlakoztatjuk a háromfázisú hálózathoz.

• Ha az „R“ LED világít, az óramutató járásával megegyező irányban forgó mező van. A fázissorrend tehát helyes.
• Ha az „L“ LED világít, a fázissorrend hibás. Ebben az esetben két kapcsolat felcserélődik.

HASZNÁLATI UTASÍTÁS

Ha egy fázis hiányzik, a figyelmeztető LED világít, jelezve, hogy nem azonosítható egyértelmű fázissorrend (forgásirány).

Ha az N nullavezető vagy a PE védővezető L1, L2 vagy L3 helyett mérőbemenetre van csatlakoztatva, a figyelmeztető LED-ek is világítanak. Ebben az esetben is hibás csatlakozást jelez.

Karbantartás

A készülék nem igényel különleges karbantartást, ha a használati utasításnak megfelelően működik.

Tisztítás

Ha a készülék a napi használat során beszennyeződött, nedves ruhával és enyhe háztartási tisztítószerrel tisztítható. Soha ne használjon erős tisztítószert vagy oldószert a tisztításhoz. A készülék tisztításához le kell választani az összes csatlakozót. Tisztítás után a készüléket legalább 2 óráig nem szabad használni.

Műszaki adatok

Forgó terepkijelző 2x LED „R“, „L“

Figyelem 1x LED

Fázisok közötti feszültségtartomány 100...700V

Max. bemeneti feszültség fázisonként 400V

(Lx) nullára (N)

Frfekvencia 50...60Hz

Energiafelhasználás ≤ 3,5 mA

Túlfeszültség kategória CAT IV, max. 600 V a földre

Szennyezettségi foka 2

Hőmérsékleti tartomány 0...40 °C

Tengerszint feletti magasság ≤ 2000 m

Védettségi fok IP40

Biztonság IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Méretek kb. 93 x 75 x 31 mm

Súly kb. 115 g (kábel nélkül)

HASZNÁLATI UTASÍTÁS

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

Wiha Werkzeuge GmbH

Obertalstrasse 3-7

78136 Schonach

NÉMETORSZÁG

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebből eredő károkért a gyártó nem vállal felelősséget!
