BRUKSANVISNINGEN

Introduksjon / leveringsomfang

Bruksanvisningen inneholder informasjon og instruksjoner som er nødvendige for sikker drift og bruk av apparatet. Før du bruker apparatet, må bruksanvisningen leses nøye og følges i alle henseender. Hvis instruksjonene ikke følges eller hvis du ikke følger advarslene og merknadene, kan brukeren bli alvorlig skadet eller enheten kan bli skadet.

Den praktiske roterende feltretningsindikatoren 45221 brukes til å enkelt kontrollere de enkelte fasene og rotasjonsfeltretningen.

• Visning av alle tre fasene med lysdioder
• Visning av rotasjonsfeltretningen med lysdioder
• Spenningsområde 100...700 V (fase – fase)
  • Frekvensområde 50...60 Hz
• Batterier er ikke nødvendig

Leveringsomfang

• 1x fasesekvensindikator 45221
- 3x testspiss
• 1x bruksanvisning

Transport og lagring

Vennligst oppbevar originalemballasjen for senere forsendelse. Transportskader på grunn av defekt emballasje er unntatt fra garantien..

Enheten må oppbevares i tørre, lukkede rom.

Hvis enheten har blitt transportert i ekstreme temperaturer, trenger den en restitusjonstid på minst 2 timer før den slås på.

Sikkerhetstiltak

Fasesekvensindikatoren ble bygget og testet i henhold til sikkerhetsforskriftene for elektroniske måleapparater IEC/EN 61010-1, IEC/EN 61010-031 og IEC/EN 61557-7 og etterlot fabrikken i perfekt stand når det gjelder sikkerhet. For å opprettholde denne tilstanden må brukeren følge sikkerhetsinstruksjonene i denne håndboken.

For å unngå elektrisk støt, må gjeldende forskrifter følges ved arbeid med spenninger større enn 120 V (60 V) DC eller 50 V (25 V) eff. AC er fungert. I følge DIN VDE representerer disse verdiene grensen for spenningene som fortsatt kan berøres (verdier i parentes gjelder for eksempel medisinske eller landbruksområder).

Før hver måling, sørg for at testledningene og måleenheten er i perfekt stand. Måleapparatet må kun brukes i de angitte måleområdene.

Hvis sikkerheten til operatøren ikke lenger er garantert, må apparatet slås av og sikres mot utilsiktet bruk.

BRUKSANVISNINGEN

Sikkerheten er ikke lenger garantert når enheten

• har åpenbare skader.
• de ønskede målingene utføres ikke lenger.
• har vært lagret for lenge under ugunstige forhold.
• ble utsatt for mekanisk påkjenning under transport.

Enheten må ikke åpnes, demonteres eller modifiseres på noen måte. Enheten kan kun brukes med anbefalt tilbehør. Bruk av uegnet tilbehør er ikke tillatt.

For alt arbeid skal ulykkesforebyggende forskrifter fra bransjeforeningene for elektriske anlegg og utstyr følges.

Unngå å varme opp enheten gjennom direkte sollys. Dette er den eneste måten å sikre problemfri drift og lang levetid.

Tiltenkt bruk

Enheten må kun brukes under forholdene og til de formålene den er laget for. Sikkerhetsinstruksjonene, de tekniske dataene med omgivelsesforholdene og bruk i tørre omgivelser må følges spesielt.

Bruk aldri apparatet med høyere spenning enn angitt i de tekniske dataene! Ellers kan enheten bli ødelagt eller permanent skadet. Det er også fare for elektrisk støt for operatøren.

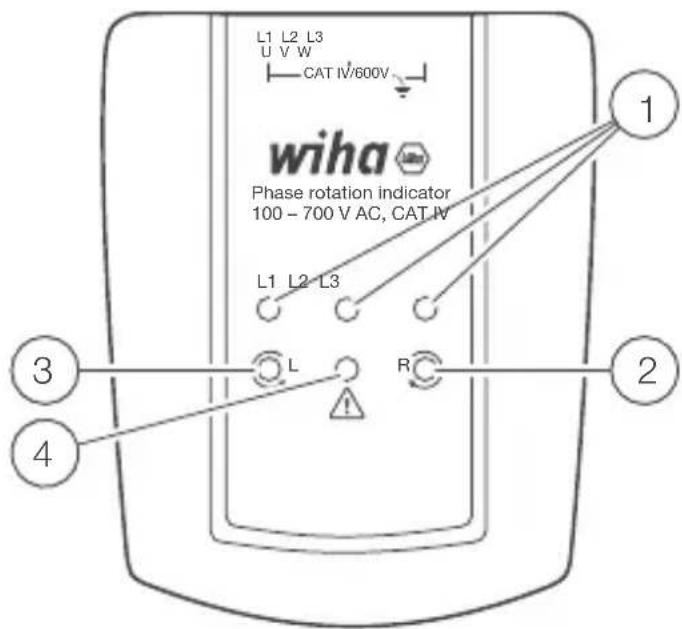

Drifts- og visningselementer

① LED for visning av de individuelle fasene L1, L2, L3
2 LED for visning av roterende feltretning med klokken (roterende felt med klokken)
3 LED for å vise retningen til rotasjonsfeltet mot klokken (mot klokken roterende felt)
4 LED for visning av feil tilkobling

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 1 2 3 4

Bestemmelse av rotasjonsfeltretningen

I et trefasenettverk bestemmer rekkefølgen av de tre påførte fasene rotasjonsretningen til den tilkoblede motoren. Riktig fasesekvens L1, L2, L3 resulterer i en rotasjon med klokken.

For å bestemme faserekkefølgen er de tre tilkoblingsklemmene L1, L2, L3 koblet til trefasenettverket i hvilken som helst rekkefølge.

• Hvis LED-en „R“ lyser, er det et rotasjonsfelt med klokken. Fasefølgen er derfor korrekt.
• Hvis LED-en „L“ lyser, er faserekkefølgen feil. I dette tilfellet er to tilkoblinger

BRUKSANVISNINGEN

reversert.

Hvis en fase mangler, lyser varsel-LED-en for å indikere at ingen tydelig fasesekvens (rotasjonsretning) kan identifiseres.

Hvis nøytralleder N eller beskyttelsesleder PE kobles til en måleinngang i stedet for L1, L2 eller L3, lyser også varsel-LEDene. Også i dette tilfellet indikeres en feilkobling.

Vedlikehold

Enheten krever ikke noe spesielt vedlikehold når den brukes i samsvar med bruksanvisningen.

Rengjøring

Hvis enheten har blitt skitten ved daglig bruk, kan den rengjøres med en fuktig klut og et mildt husholdningsrengjøringsmiddel. Bruk aldri sterke rengjøringsmidler eller løsemidler til rengjøring. For å rengjøre enheten må den kobles fra alle tilkoblinger. Etter rengjøring må apparatet ikke brukes på minst 2 timer.

Tekniske spesifikasjoner

Maks. inngangsspenning per fase (Lx) 400v til nøytral (N)

Frekvens 50...60Hz

Strømforbruk ≤ 3,5mA

Overspenningskategori CAT IV, maks. 600 V til jord

Høyde over havet ≤ 2000 m

Grad av beskyttelse IP40

Sikkerhet IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Dimensjoner ca. 93 x 75 x 31 mm

Vekt ca. 115 g (uten kabel)

BRUKSANVISNINGEN

Service og garanti

Hvis enheten ikke lenger fungerer, du har spørsmål eller trenger informasjon, vennligst kontakt en autorisert kundeservice for Wiha-verktøy:

Kundeservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Nettsted: www.wiha.com

Ved skade på eiendom eller personskade forårsaket av manglende overholdelse av disse instruksjonene, er garantien ugyldig. Produsenten påtar seg intet ansvar for følgeskader!
