KÄYTTÖOHJE 45221 Wiha

Johdanto / toimituksen laajuus 5

Kuljetus ja varastointi 6

Turvatoimet 6

Käyttötarkoitus 7

Käyttö- ja näyttöelementit 8

Pyörimiskentän suunnan määrittäminen 8

Huolto 9

Puhdistus 9

Tekniset tiedot....10

Palvelu ja takuu 11

Laitteessa ja käyttöohjeissa olevat ohjeet

Varoitus! Varoitus vaarasta, noudata käyttöohjetta.

Varoitus! Vaarallinen jännite, sähköiskun vaara.

Ilmoitus. Kiinnitä huomiota.

Kaksois- tai vahvistettu eristys kauttaaltaan luokan II IEC 536 mukaan.

Täyttää EU:n vaatimukset.

Täyttää Britannian vaatimukset.

Laite on WEEE-direktiivin (2012/19/EU) mukainen. Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana kaikkialla EU:ssa. Kierrätä vastuullisesti edistääksesi materiaalien kestävää uudelleenkäyttöä estääksesi mahdolliset haitat ympäristölle tai ihmisten terveydelle hallitsemattomasta jätteiden hävittämisestä. Palauttaaksesi käytetyn laitteesi, käytä palautus- ja noutojärjestelmiä tai ota yhteyttä jälleenmyyyjään, josta tuote ostit. Voit luovuttaa tämän tuotteen ympäristöystävällistä kierrätystä varten.

Johdanto / toimituksen laajuus

Käyttöohje sisältää tietoja ja ohjeita, jotka ovat välttämättömiä laitteen turvallisen käytön ja käytön kannalta. Ennen laitteen käyttöä käyttöohje on luettava huolellisesti ja noudatettava kaikilta osin. Jos ohjeita ei noudateta tai jos et noudata varoituksia ja huomautuksia, käyttäjä voi loukkaantua vakavasti tai laite voi vaurioitua.

Kätevällä pyörivän kentän suuntailmaisimen 45221 avulla voit helposti tarkistaa yksittäiset vaiheet ja pyörimiskentän suunnan.

• Kaikkien kolmen vaiheen näyttö LED-valoilla
• Pyörimiskentän suunnan näyttö LEDeillä
• Jännitealue 100...700 V (vaihe – vaihe)
  • Taajuusalue 50...60 Hz
• Paristoja ei tarvita

Toimituksen laajuus

• 1x vaihejärjestyksen ilmaisin 45221

- 3x testikärki

• 1x käyttöohje

Kuljetus ja varastointi

Säilytä alkuperäinen pakkaus myöhempää toimitusta varten. Viallisen pakkauksen aiheuttamat kuljetusvahingot eivät kuulu takuun piiriin..

Laitetta on säilytettävä kuivissa, suljetuissa tiloissa.

Jos laitetta on kuljetettu äärimmäisissä lämpötiloissa, se vaatii vähintään 2 tunnin palautumisajan ennen käynnistystä.

Turvatoimet

Vaihejärjestyksen ilmaisin on rakennettu ja testattu elektronisten mittauslaitteiden turvallisuusmääräysten IEC/EN 61010-1, IEC/EN 61010-031 ja IEC/EN 61557-7 mukaisesti ja jätetty tehtaalta turvallisuuden kannalta moitteettomassa kunnossa. Tämän tilan ylläpitämiseksi käyttäjän on noudatettava tämän oppaan turvallisuusohjeita.

Sähköiskun välttämiseksi on voimassa olevia määräyksiä noudatettava työskenneltäessä jännitteillä, jotka ovat yli 120 V (60 V) DC tai 50 V (25 V) eff. AC toimii. DIN VDE:n mukaan nämä arvot edustavat vielä kosketettavissa olevien jännitteiden rajaa (suluissa olevat arvot koskevat esimerkiksi lääketieteellistä tai maatalousaluetta).

Ennen jokaista mittausta on varmistettava, että mittausjohdot ja mittauslaite ovat moitteettomassa kunnossa. Mittauslaitetta saa käyttää vain määritellyillä mittausalueilla.

Jos käyttäjän turvallisuutta ei enää taata, laite on sammutettava ja varmistettava tahatonta käyttöä vastaan.

KÄYTTÖOPAS

Turvallisuutta ei enää taata, kun laite

• siinä on ilmeisiä vaurioita.
• haluttuja mittauksia ei enää tehdä.
• on säilytetty liian kauan epäsuotuisissa olosuhteissa.
• oli alttiina mekaaniselle rasitukselle kuljetuksen aikana.

Laitetta ei saa avata, purkaa tai muuttaa millään tavalla. Laitetta saa käyttää vain suositeltujen lisävarusteiden kanssa. Sopimattomien lisävarusteiden käyttö ei ole sallittua.

Kaikissa töissä tulee noudattaa sähköjärjestelmiä ja -laitteita koskevia ammattiliittojen tapaturmantorjuntamääräyksiä.

Vältä laitteen kuumenemista suorassa auringonvalossa. Tämä on ainoa tapa varmistaa ongelmaton toiminta ja pitkä käyttöikä.

Käyttötarkoitus

Laitetta saa käyttää vain niissä olosuhteissa ja tarkoituksiin, joihin se on suunniteltu. Erityisesti on noudatettava turvallisuusohjeita, teknisiä tietoja ympäristöolosuhteiden ja kuivassa käyttöympäristön kanssa.

Käyttöturvallisuutta ei enää taata muutosten tai muunnosten yhteydessä.

Älä koskaan käytä laitetta korkeammalla jännitteellä kuin teknisissä tiedoissa on ilmoitettu! Muuten laite voi tuhoutua tai vaurioitua pysyvästi. Käyttäjällä on myös sähköiskun vaara.

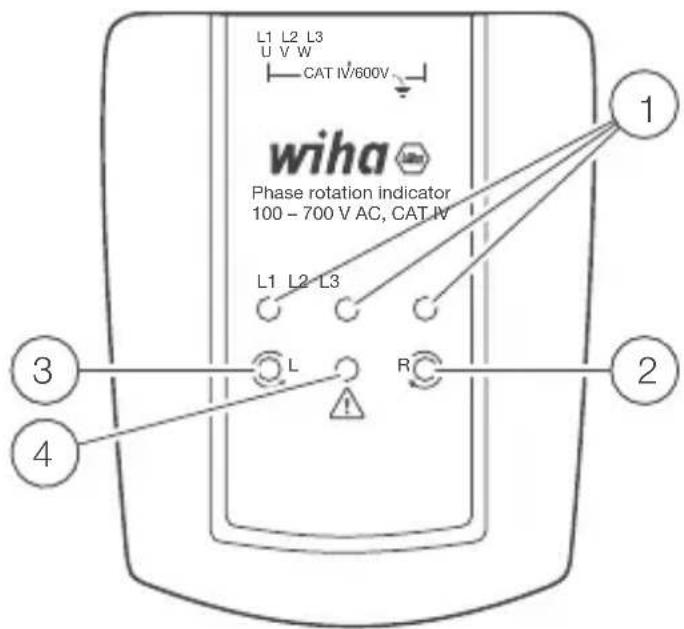

Käyttö- ja näyttöelementit

① LEDit yksittäisten vaiheiden L1, L2, L3 näyttämiseen
2 LED myötäpäivään pyörivän kentän suunnan näyttämiseen (myötäpäivään pyörivä kenttä)
3 LED kiertokentän suunnan näyttämiseen vastapäivään (vastapäivään pyörivä kenttä)
④ LED-valo, joka näyttää väärän yhteyden

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 3 4 2

Pyörimiskentän suunnan määrittäminen

Kolmivaiheisessa verkossa kolmen käytetyn vaiheen järjestys määrittää kytketyn moottorin pyörimissuunnan. Oikea vaihejärjestys L1, L2, L3 johtaa myötäpäivään pyörimiseen.

Vaihejärjestyksen määrittämiseksi kolme liitäntänapaa L1, L2, L3 kytketään kolmivaiheiseen verkkoon missä tahansa järjestyksessä.

• Jos „R“-LED syttyy, on olemassa myötäpäivään pyörivä kenttä. Vaihejärjestys on siis oikea.
• Jos „L“-LED syttyy, vaihejärjestys on väärä. Tässä tapauksessa kaksi liitäntää on päinvastainen.

KÄYTTÖOPAS

Jos vaihe puuttuu, varoitus-LED syttyy osoittamaan, että selkeää vaihejärjestystä (pyörimissuuntaa) ei voida tunnistaa.

Jos nollajohdin N tai suojajohdin PE on kytketty mittaustuloon L1:n, L2:n tai L3:n sijaan, myös varoitus-LEDit syttyvät. Myös tässä tapauksessa osoitetaan viallinen yhteys.

Huolto

Laite ei vaadi erityistä huoltoa, kun sitä käytetään käyttöohjeiden mukaisesti.

Puhdistus

Jos laite on likaantunut päivittäisessä käytössä, se voidaan puhdistaa kostealla liinalla ja miedolla kodin puhdistusaineella. Älä koskaan käytä puhdistukseen voimakkaita pesuaineita tai liuottimia. Laitteen puhdistamista varten se on irrotettava kaikista liitännöistä. Puhdistuksen jälkeen laitetta ei saa käyttää vähintään 2 tuntiin.

Tekniset tiedot

Pyörivä kenttänäyttö 2x LED „R“, „L“

Varoitus 1 x LED

Vaiheiden välinen jännitealue 100...700V

Max. tulojännite vaihetta kohden (Lx) 400v nollaan (N)

Taajuus 50...60Hz

Tehon kulutus ≤ 3,5 mA

Ylijänniteluokka CAT IV, max. 600 V maahan

Saasteaste 2

Lämpötila-alue 0...40 °C

Korkeus merenpinnan yläpuolella ≤ 2000 m

Suojausaste IP40

Turvallisuus IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Mitat noin 93 x 75 x 31 mm

Paino noin 115 g (ilman kaapelia)

KÄYTTÖOPAS

Palvelu ja takuu

Jos laite ei enää toimi, sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteyttä valtuutettuun Wiha-työkalujen asiakaspalveluun:

Asiakaspalvelu

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

SAKSA

Sähköposti: [e-mail]

Verkkosivusto: www.wiha.com

Jos näiden ohjeiden noudattamatta jättämisestä aiheutuu omaisuus- tai henkilövahinkoja, takuu raukeaa. Valmistaja ei ota vastuuta välillisistä vahingoista!
