MODE D'EMPLOI 45221 Wiha

Table des matières Introduction / contenu de la livraison 5 Transport et stockage 6 Mesures de sécurité 6 Utilisation prévue 7 Eléments de commande et d‘affichage 8 Détermination de la direction du champ tournant 8 Maintenance 9 Nettoyage 9 Spécifications techniques 10 Service et garantie 11MODE D‘EMPLOI

Introduction / contenu de la livraison Le mode d‘emploi contient des informations et des instructions nécessaires pour un fonctionnement et une utilisation en toute sécurité de l‘appareil. Avant d‘utiliser l‘appareil, les instructions d‘utilisation doivent être lues attentivement et suivies à tous égards. Si les instructions ne sont pas respectées ou si vous ne respectez pas les avertissements et les remarques, l‘utilisateur peut être gravement blessé ou l‘appareil peut être endommagé. L‘indicateur de direction de champ tournant pratique 45221 est utilisé pour contrôler facilement les phases individuelles et la direction de champ tournant.

• Affichage des trois phases avec LED

• Affichage de la direction du champ tournant avec des LED

• Plage de tension 100…700 V (phase – phase)

• Gamme de fréquence 50…60 Hz

• Les piles ne sont pas nécessaires Étendue de la livraison

• 1x indicateur de séquence de phases 45221

• 1x manuel d‘utilisation Consignes notées sur l‘appareil et dans la notice d‘utilisation Mise en garde! Avertissement d‘un point dangereux, respectez les instructions d‘utilisation. Mise en garde! Tension dangereuse, risque de choc électrique. Remarque, information Isolation double ou renforcée dans toute la classe II IEC 536. Répond aux exigences de l‘UE. Répond aux exigences du Royaume-Uni. L‘appareil est conforme à la directive DEEE (2012/19/UE). Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l‘UE. Pour éviter d‘éventuels dommages à l‘environnement ou à la santé humaine dus à une élimination incontrôlée des déchets, recyclez de manière responsable afin de promouvoir la réutilisation durable des matériaux. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le revendeur où le produit a été acheté. Vous pouvez remettre ce produit pour un recyclage respectueux de l‘environnement.FR

Introduction / contenu de la livraison Le mode d‘emploi contient des informations et des instructions nécessaires pour un fonctionnement et une utilisation en toute sécurité de l‘appareil. Avant d‘utiliser l‘appareil, les instructions d‘utilisation doivent être lues attentivement et suivies à tous égards. Si les instructions ne sont pas respectées ou si vous ne respectez pas les avertissements et les remarques, l‘utilisateur peut être gravement blessé ou l‘appareil peut être endommagé. L‘indicateur de direction de champ tournant pratique 45221 est utilisé pour contrôler facilement les phases individuelles et la direction de champ tournant.

• Affichage des trois phases avec LED

• Affichage de la direction du champ tournant avec des LED

• Plage de tension 100…700 V (phase – phase)

• Gamme de fréquence 50…60 Hz

• Les piles ne sont pas nécessaires Étendue de la livraison

• 1x indicateur de séquence de phases 45221

Transport et stockage Veuillez conserver l‘emballage d‘origine pour une expédition ultérieure. Les dommages de transport dus à un emballage défectueux sont exclus de la garantie.. L‘appareil doit être stocké dans des locaux secs et fermés. Si l‘appareil a été transporté à des températures extrêmes, il a besoin d‘un temps de récupération d‘au moins 2 heures avant de s‘allumer. Mesures de sécurité L‘indicateur de séquence de phases a été construit et testé conformément aux règles de sécurité pour les appareils de mesure électroniques IEC/EN 61010-1, IEC/EN 61010-031 et IEC/EN 61557-7 et a quitté l‘usine en parfait état en termes de sécurité. Afin de maintenir cet état, l‘utilisateur doit respecter les consignes de sécurité de ce manuel. Pour éviter les chocs électriques, les réglementations en vigueur doivent être respectées lors de travaux avec des tensions supérieures à 120 V (60 V) DC ou 50 V (25 V) eff. AC est travaillé. Selon DIN VDE, ces valeurs représentent la limite des tensions qui peuvent encore être touchées (les valeurs entre parenthèses s‘appliquent, par exemple, aux domaines médicaux ou agricoles). Avant chaque mesure, assurez-vous que les cordons de test et l‘appareil de mesure sont en parfait état. L‘appareil de mesure ne peut être utilisé que dans les plages de mesure spécifiées. Si la sécurité de l‘opérateur n‘est plus garantie, l‘appareil doit être arrêté et protégé contre tout fonctionnement involontaire.FR

La sécurité n‘est plus garantie lorsque l‘appareil

• a des dommages évidents.

• les mesures souhaitées ne sont plus effectuées.

• a été stocké trop longtemps dans des conditions défavorables.

• a été exposé à des contraintes mécaniques pendant le transport. L‘appareil ne doit en aucun cas être ouvert, démonté ou modifié. L‘appareil ne peut être utilisé qu‘avec les accessoires recommandés. L‘utilisation d‘accessoires inadaptés n‘est pas autorisée. Pour tous les travaux, les réglementations de prévention des accidents des associations professionnelles pour les systèmes et équipements électriques doivent être respectées. Évitez de chauffer l‘appareil à la lumière directe du soleil. C‘est le seul moyen de garantir un fonctionnement sans problème et une longue durée de vie. Utilisation prévue L‘appareil ne peut être utilisé que dans les conditions et aux fins pour lesquelles il a été conçu. Les consignes de sécurité, les données techniques avec les conditions ambiantes et l‘utilisation dans un environnement sec doivent être particulièrement respectées. La sécurité de fonctionnement n‘est plus garantie en cas de modifications ou de transformations. N‘utilisez jamais l‘appareil à une tension supérieure à celle indiquée dans les caractéristiques techniques! Sinon, l‘appareil peut être détruit ou endommagé de façon permanente. Il existe également un risque d‘électrocution pour l‘opérateur.MODE D‘EMPLOI

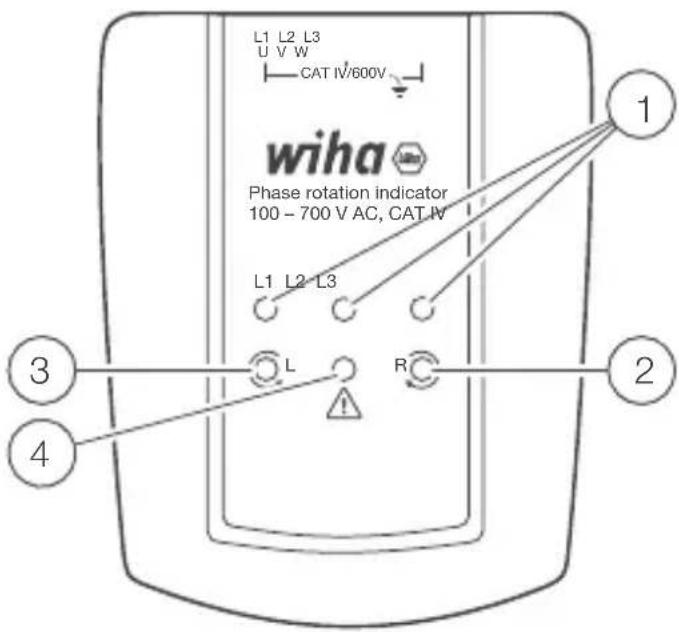

Eléments de commande et d‘affichage LED pour l‘affichage des différentes phases L1, L2, L3 LED pour l‘affichage du sens du champ tournant dans le sens des aiguilles d‘une montre (champ tournant dans le sens des aiguilles d‘une montre) LED pour l‘affichage du sens du champ tournant dans le sens inverse des aiguilles d‘une montre (champ tournant dans le sens inverse des aiguilles d‘une montre) LED pour l‘affichage d‘une mauvaise connexion L1 L2 L3 L R L1 L2 L3CAT IV/600V U V W Phase rotation indicator

Détermination de la direction du champ tournant Dans un réseau triphasé, l‘ordre des trois phases appliquées détermine le sens de rotation du moteur connecté. La séquence de phases correcte L1, L2, L3 entraîne une rotation dans le sens des aiguilles d‘une montre. Pour déterminer l‘ordre des phases, les trois bornes de connexion L1, L2, L3 sont

connectées au réseau triphasé dans un ordre quelconque.

• Si la LED „R“ s‘allume, il y a un champ tournant dans le sens des aiguilles d‘une montre. L‘ordre des phases est donc correct.

• Si la LED „L“ s‘allume, l‘ordre des phases est incorrect. Dans ce cas, deux connexions sont inversées. Si une phase manque, la LED d‘avertissement s‘allume pour indiquer qu‘aucune séquence de phase claire (sens de rotation) ne peut être identifiée. Si le conducteur neutre N ou le conducteur de protection PE est raccordé à une entrée de mesure au lieu de L1, L2 ou L3, les LED d‘avertissement s‘allument également. Dans ce cas également, une connexion défectueuse est signalée. Maintenance L‘appareil ne nécessite aucun entretien particulier lorsqu‘il est utilisé conformément aux instructions d‘utilisation. Nettoyage Si l‘appareil est devenu sale lors d‘une utilisation quotidienne, il peut être nettoyé avec un chiffon humide et un nettoyant ménager doux. N‘utilisez jamais de détergents ou de solvants agressifs pour le nettoyage. Pour nettoyer l‘appareil, il doit être déconnecté de toutes les connexions. Après le nettoyage, l‘appareil ne doit pas être utilisé pendant au moins 2 heures.MODE D‘EMPLOI

Spécifications techniques Indicateur de phase 3x DEL „L1“, „L2“, „L3“ Affichage champ tournant 2x LED „R“, „L“ Avertissement 1 DEL Plage de tension entre phases 100…700V Max. tension d‘entrée par phase (Lx) au neutre (N) 400v La fréquence 50…60 Hz Consommation d‘énergie ≤ 3,5 mA Catégorie de surtension CAT IV, max. 600 V à la terre Degré de pollution 2 Écart de température 0…40 °C Hauteur au-dessus du niveau de la mer ≤ 2 000 m Degré de protection IP40 Sécurité CEI/EN 61010-1, CEI/EN 61557-7,

Service et garantie Si l‘appareil ne fonctionne plus, si vous avez des questions ou avez besoin d‘informations, veuillez contacter un service après-vente agréé pour les outils Wiha: Service Clients Wiha Werkzeuge GmbH Obertalstrasse 3 – 7 78136 Schonach ALLEMAGNE Téléphone : [phone] Fax : [phone] E-mail : [e-mail] Site Internet : www.wiha.com En cas de dommages matériels ou corporels causés par le non-respect de ces instructions, la garantie est annulée. Le fabricant décline toute responsabilité pour les dommages consécutifs !HANDLEIDING NL
