BRUGSANVISNING 45221 Wiha

Sikkerhedsforanstaltninger 6

Anvendelsesformål 7

Betjenings- og displayelementer 8

Bestemmelse af rotationsfeltretningen 8

Vedligeholdelse 9

Rengøring 9

Tekniske specifikationer 10

Instruktioner noteret på enheden og i betjeningsvejledningen

Advarsel!!!! Advarsel om et farepunkt, overhold betjeningsvejledningen.

Advarsel!!!! Farlig spænding, risiko for elektrisk stød.

Varsel. Vær venligst opmærksom på.

Dobbelt eller forstærket isolering i hele klasse II IEC 536.

Opfylder EU-krav.

Opfylder britiske krav.

Enheden overholder WEEE-direktivet (2012/19/EU). Denne mærkning angiver, at dette produkt ikke må bortskaffes sammen med andet husholdningsaffald i hele EU. For at forhindre mulig skade på miljøet eller menneskers sundhed fra ukontrolleret affaldsbortskaffelse, genbrug ansvarligt for at fremme bæredygtig genbrug af materialer. For at returnere din brugte enhed skal du bruge retur- og indsamlingssystemerne eller kontakte forhandleren, hvor produktet er købt. Du kan aflevere dette produkt til miljøvenlig genbrug.

Introduktion / leveringsomfang

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker betjening og brug af apparatet. Før apparatet tages i brug, skal betjeningsvejledningen læses omhyggeligt og følges i alle henseender. Hvis instruktionerne ikke overholdes, eller hvis du ikke overholder advarslerne og bemærkningerne, kan brugeren komme alvorligt til skade, eller enheden kan blive beskadiget.

Den praktiske roterende feltretningsindikator 45221 bruges til nemt at kontrollere de enkelte faser og rotationsfeltretningen.

• Visning af alle tre faser med lysdioder
• Visning af rotationsfeltretningen med lysdioder
• Spændingsområde 100...700 V (fase – fase)
  • Frekvensområde 50...60 Hz
• Batterier er ikke påkrævet

Leveringsomfang

• 1x fasesekvensindikator 45221
- 3x testspids
- 1x brugermanual

INSTRUKTIONSMANUAL

Opbevar venligst den originale emballage til senere forsendelse. Transportskader på grund af defekt emballage er undtaget fra garantien..

Apparatet skal opbevares i tørre, lukkede rum.

Hvis enheden er blevet transporteret i ekstreme temperaturer, skal den have en restitutionstid på mindst 2 timer, før den tændes.

Sikkerhedsforanstaltninger

Fasesekvensindikatoren er bygget og testet i overensstemmelse med sikkerhedsbestemmelserne for elektroniske måleapparater IEC/EN 61010-1, IEC/EN 61010-031 og IEC/EN 61557-7 og efterlod fabrikken i perfekt stand med hensyn til sikkerhed. For at opretholde denne tilstand skal brugeren overholde sikkerhedsinstruktionerne i denne vejledning.

For at undgå elektrisk stød skal de gældende regler overholdes ved arbejde med spændinger på over 120 V (60 V) DC eller 50 V (25 V) eff. AC er fungeret. Ifølge DIN VDE repræsenterer disse værdier grænsen for de spændinger, der stadig kan berøres (værdier i parentes gælder f.eks. for medicinske eller landbrugsmæssige områder).

Før hver måling skal du sikre dig, at testledningerne og måleapparatet er i perfekt stand. Måleapparatet må kun anvendes i de angivne måleområder.

Hvis operatørens sikkerhed ikke længere er garanteret, skal apparatet lukkes ned og sikres mod utilsigtet betjening.

Sikkerheden er ikke længere garanteret, när enheden

• har tydelige skader.
• de ønskede målinger udføres ikke længere.
• har været opbevaret for længe under ugunstige forhold.
• blev udsat for mekanisk belastning under transport.

Enheden må ikke åbnes, skilles ad eller modificeres på nogen måde. Enheden må kun bruges med det anbefalede tilbehør. Brug af uegnet tilbehør er ikke tilladt.

Ved alt arbejde skal brancheforeningernes forskrifter for forebyggelse af ulykker for elektriske anlæg og udstyr overholdes.

Undgå at opvarme enheden gennem direkte sollys. Dette er den eneste måde at sikre problemfri drift og lang levetid.

Anvendelsesformål

Enheden må kun bruges under de forhold og til de formål, som den er designet til. Sikkerhedsanvisningerne, de tekniske data med de omgivende forhold og anvendelse i et tørt miljø skal især overholdes.

Driftssikkerheden er ikke længere garanteret i tilfælde af ændringer eller ombygninger.

Anvend aldrig enheden ved en højere spænding end angivet i de tekniske data! Ellers kan enheden blive ødelagt eller permanent beskadiget. Der er også risiko for elektrisk stød for operatøren.

INSTRUKTIONSMANUAL

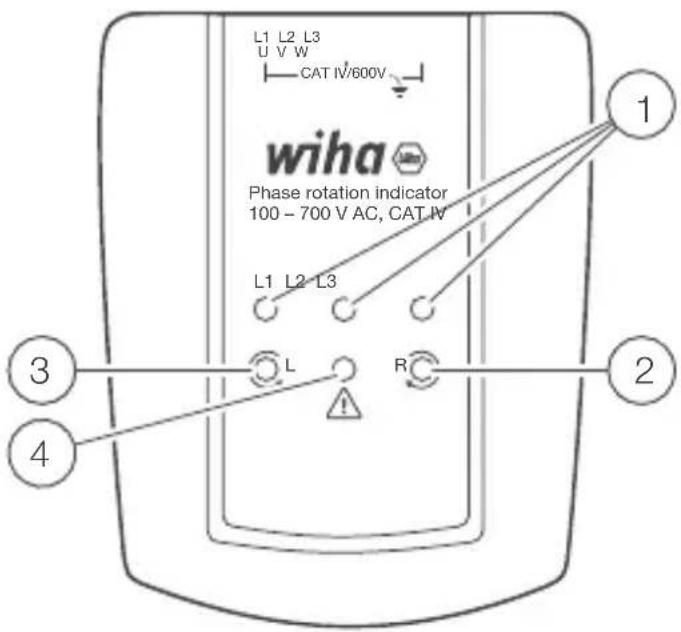

Betjenings- og displayelementer

① LED'er til visning af de enkelte faser L1, L2, L3
② LED til visning af feltretningen med uret (roterende felt med uret)
③ LED til visning af rotationsfeltets retning mod uret (drejefelt mod uret)
④ LED for at vise en forkert forbindelse

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 1 2 3 4

Bestemmelse af rotationsfeltretningen

I et trefaset netværk bestemmer rækkefølgen af de tre påførte faser rotationsretningen for den tilsluttede motor. Den korrekte fasesekvens L1, L2, L3 resulterer i en rotation med uret.

For at bestemme faserækkefølgen er de tre tilslutningsklemmer L1, L2, L3 forbundet til det trefasede netværk i vilkårlig rækkefølge.

• Hvis LED „R“ lyser, er der et roterende felt med uret. Faserækkefølgen er derfor korrekt.
• Hvis LED „L“ lyser, er faserækkefølgen forkert. I dette tilfælde er to forbindelser

omvendt.

Hvis en fase mangler, lyser advarsels-LED'en for at indikere, at der ikke kan identificeres en klar fasesekvens (drejningsretning).

Hvis nulleder N eller beskyttelsesleder PE tilsluttes en måleindgang i stedet for L1, L2 eller L3, lyser advarsels-LED'erne også. Også i dette tilfælde indikeres en defekt forbindelse.

Vedligeholdelse

Apparatet kræver ingen særlig vedligeholdelse, når det betjenes i overensstemmelse med betjeningsvejledningen.

Rengøring

Hvis enheden er blevet snavset ved daglig brug, kan den rengøres med en fugtig klud og et mildt husholdningsrengøringsmiddel. Brug aldrig skrappe rengøringsmidler eller opløsningsmidler til rengøring. For at rengøre enheden skal den afbrydes fra alle tilslutninger. Efter rengøring må apparatet ikke bruges i mindst 2 timer.

INSTRUKTIONSMANUAL

Tekniske specifikationer

Fase-til-fase spændingsområde 100...700V

Maks. indgangsspænding pr. fase (Lx) 400v til neutral (N)

Frekvens 50...60Hz

Strømforbrug ≤ 3,5mA

Overspændingskategori KAT IV, max. 600 V til jord

Grad af forurening 2

Temperaturområde 0...40 °C

Højde over havets overflade ≤ 2.000 m

Grad af beskyttelse IP40

Sikkerhed IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Dimensioner ca. 93 x 75 x 31 mm

Vægt ca. 115 g (uden kabel)

Service og garanti

Hvis enheden ikke længere fungerer, har du spørgsmål eller brug for information, bedes du kontakte en autoriseret kundeservice for Wiha-værktøjer:

Kunde service

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Hjemmeside: www.wiha.com

Tilfælde af tingskade eller personskade forårsaget af manglende overholdelse af disse instruktioner, bortfalder garantien. Producenten påtager sig intet ansvar for følgeskader!
