MANUAL DE USUARIO 45221 Wiha
MANUAL DE INSTRUCCIONES
Tabla de contenido
Introducción / volumen de suministro .... 5
Transporte y almacenamiento 6
Medidas de seguridad 6
Uso previsto....7
Elementos de manejo y visualización 8
Determinación de la dirección del campo giratorio ...... 8
Mantenimiento 9
Limpieza 9
Especificaciones técnicas 10
Servicio y garantia 11
MANUAL DE INSTRUCCIONES
Instrucciones anotadas en el dispositivo y en las instrucciones de funcionamiento
¡Precaución! Advertencia de un punto de peligro, tenga en cuenta las instrucciones de uso.
¡Precaución! Voltaje peligroso, riesgo de descarga eléctrica.
Darse cuenta. Por favor, preste atención a.
Aislamiento doble o reforzado en toda la clase II IEC 536.
Cumple con los requisitos de la UE.
Cumple con los requisitos del Reino Unido.
El dispositivo cumple con la directiva WEEE (2012/19/EU). Esta marca indica que este producto no debe desecharse con otros residuos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana por la eliminación descontrolada de desechos, recicle de manera responsable para promover la reutilización sostenible de los materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recolección o comuníquese con el minorista donde compró el producto. Puede entregar este producto para su reciclaje respetuoso con el medio ambiente.
Introducción / volumen de suministro
Las instrucciones de funcionamiento contienen información e instrucciones que son necesarias para el funcionamiento y uso seguro del dispositivo.
Antes de usar el dispositivo, las instrucciones de funcionamiento deben leerse atentamente y seguirse en todos los aspectos. Si no se siguen las instrucciones o si no se observan las advertencias y notas, el usuario puede sufrir lesiones graves o el dispositivo puede dañarse.
El práctico indicador de dirección del campo giratorio 45221 se utiliza para comprobar fácilmente las fases individuales y la dirección del campo giratorio.
- Visualización de las tres fases con LED
- Visualización de la dirección del campo giratorio con LED
- Rango de tensión 100...700 V (fase – fase)
• Rango de frecuencia 50...60 Hz - No se requieren baterías
alcance de la entrega
- 1x indicador de secuencia de fase 45221
- 3x Punta de prueba
• 1x manual de usuario
MANUAL DE INSTRUCCIONES
Transporte y almacenamiento
Conserve el embalaje original para su posterior envío. Los daños de transporte debidos a un embalaje defectuoso están excluidos de la garantía..
El dispositivo debe almacenarse en habitaciones secas y cerradas.
Si el dispositivo ha sido transportado a temperaturas extremas, necesita un tiempo de recuperación de al menos 2 horas antes de encenderlo.
Medidas de seguridad
El indicador de secuencia de fase fue construido y probado de acuerdo con las normas de seguridad para dispositivos de medida electrónicos IEC/EN 61010-1, IEC/EN 61010-031 e IEC/EN 61557-7 y salió de fábrica en perfectas condiciones en términos de seguridad. Para mantener este estado, el usuario debe observar las instrucciones de seguridad de este manual.
Para evitar descargas eléctricas, se deben observar las normas aplicables cuando se trabaje con voltajes superiores a 120 V (60 V) CC o 50 V (25 V) efectivos. AC está trabajado. Según DIN VDE, estos valores representan el límite de las tensiones que todavía se pueden tocar (los valores entre paréntesis se aplican, por ejemplo, a áreas médicas o agrícolas).
Antes de cada medición, asegúrese de que los cables de prueba y el dispositivo de medición estén en perfectas condiciones. El dispositivo de medición solo se puede utilizar en los rangos de medición especificados.
Si la seguridad del operador ya no está garantizada, el dispositivo debe apagarse y asegurarse contra una operación involuntaria.
La seguridad ya no está garantizada cuando el dispositivo
- tiene daños evidentes.
- ya no se realizan las mediciones deseadas.
- ha estado almacenado durante demasiado tiempo en condiciones desfavorables.
- estuvo expuesto a esfuerzos mecánicos durante el transporte.
El dispositivo no debe abrirse, desmontarse ni modificarse de ninguna manera. El dispositivo solo se puede utilizar con los accesorios recomendados. No está permitido el uso de accesorios inadecuados.
Para todos los trabajos, se deben observar las normas de prevención de accidentes de las asociaciones comerciales de sistemas y equipos eléctricos.
Evite calentar el dispositivo a través de la luz solar directa. Esta es la única forma de garantizar un funcionamiento sin problemas y una larga vida útil.
Uso previsto
El dispositivo solo puede utilizarse en las condiciones y para los fines para los que ha sido diseñado. En particular, se deben observar las instrucciones de seguridad, los datos técnicos con las condiciones ambientales y el uso en un ambiente seco.
La seguridad operativa ya no está garantizada en caso de modificaciones o conversiones.
¡Nunca opere el dispositivo a un voltaje más alto que el especificado en los datos técnicos! De lo contrario, el dispositivo puede destruirse o dañarse permanentemente. También existe el riesgo de descarga eléctrica para el operador.
MANUAL DE INSTRUCCIONES

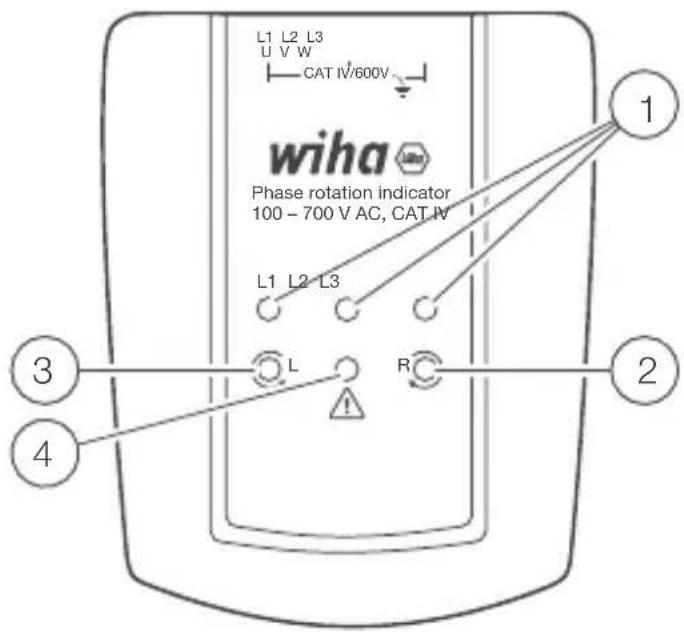

Elementos de manejo y visualización
1 LED para mostrar las fases individuales L1, L2, L3
2 LED para mostrar la dirección del campo giratorio en el sentido de las agujas del reloj (campo giratorio en el sentido de las agujas del reloj)
3 LED para mostrar la dirección del campo giratorio en sentido antihorario (campo giratorio en sentido antihorario)
4 LED para mostrar una conexión incorrecta
En una red trifásica, el orden de las tres fases aplicadas determina el sentido de giro del motor conectado. La secuencia de fase correcta L1, L2, L3 da como resultado una rotación en el sentido de las agujas del reloj.
Para determinar la secuencia de fases, los tres terminales de conexión L1, L2, L3 se conectan a la red trifásica en cualquier orden.
- Si el LED „R“ se enciende, hay un campo giratorio en el sentido de las agujas del reloj. Por lo tanto, la secuencia de fases es correcta.
ES
- Si el LED „L“ se enciende, la secuencia de fases es incorrecta. En este caso, se invierten dos conexiones.
Si falta una fase, el LED de advertencia se enciende para indicar que no se puede identificar una secuencia de fase clara (sentido de rotación).
Si el conductor neutro N o el conductor de protección PE están conectados a una entrada de medición en lugar de L1, L2 o L3, también se encienden los LED de advertencia. También en este caso se indica una conexión defectuosa.
Mantenimiento
El dispositivo no requiere ningún mantenimiento especial cuando se utiliza de acuerdo con las instrucciones de funcionamiento.
Limpieza
Si el dispositivo se ha ensuciado con el uso diario, se puede limpiar con un paño húmedo y un limpiador doméstico suave. Nunca use detergentes fuertes o solventes para la limpieza. Para limpiar el dispositivo, debe estar desconectado de todas las conexiones. Después de la limpieza, el dispositivo no debe utilizarse durante al menos 2 horas.
MANUAL DE INSTRUCCIONES
Especificaciones técnicas
máx. tensión de entrada por fase (Lx) a 400v neutro (N)
Frecuencia 50...60Hz
El consumo de energía ≤ 3,5 mA
Categoría de sobrevoltaje CAT IV, máx. 600 V a tierra
Grado de contaminación 2
Rango de temperatura 0...40 °C
Altura sobre el nivel del mar ≤ 2.000m
Grado de protección IP40
Seguridad CEI/EN 61010-1, CEI/EN 61557-7,
CEI/EN 611010-031
Dimensiones aprox. 93x75x31mm
Peso aprox. 115 g (sin cable)
Servicio y garantia
Si el dispositivo ya no funciona, tiene preguntas o necesita información, comuníquese con un servicio de atención al cliente autorizado para herramientas Wiha:
Servicio al Cliente
Wiha Werkzeuge GmbH
Obertalstrasse 3 - 7
78136 Schonach
ALEMANIA
Teléfono: +49 7722 959-0
Fax: +49 7722 959-160
Correo electrónico: info.de@wiha.com
Sitio web: www.wiha.com
En caso de daños materiales o personales causados por el incumplimiento de estas instrucciones, la garantía quedará anulada. ¡El fabricante no asume ninguna responsabilidad por daños indirectos!
