BEDIENUNGSANLEITUNG 45221 Wiha

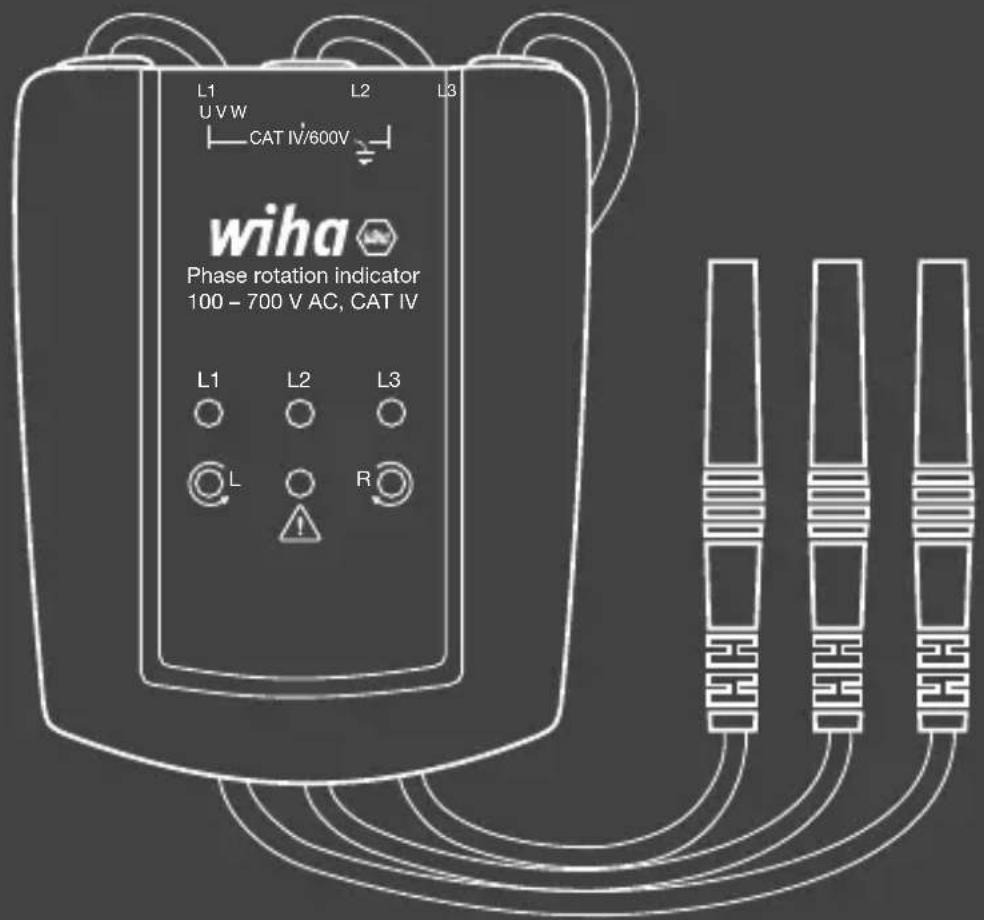

Drehfeldrichtungsanzeiger Phase rotation indicator
100 – 700 V AC, CAT IV
Order-No.: 45221
Einleitung / Lieferumfang 5
Transport und Lagerung 6
Sicherheitsmaßnahmen 6
Bestimmungsgemäße Verwendung 7
Bedien- und Anzeigeelemente 8
Drehfeldrichtungsbestimmung 8
Wartung....9
Reinigung 9
Technische Daten 10
Service und Garantie 11
BEDIENUNGSANLEITUNG
Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise
Achtung! Warnung vor einer Gefahrenstelle, Bedienungsanleitung beachten.
Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages.
Hinweis. Bitte unbedingt beachten.
Durchgängige doppelte oder verstärkte Isolierung entsprechend Klasse II IEC 536.
Erfüllt EU-Vorgaben.
Erfüllt UK-Vorgaben.
Das Gerät erfüllt die WEEE Richtlinie (2012/19/EU). Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um eine mögliche Schädigung der Umwelt oder der menschlichen Gesundheit durch unkontrollierte Abfallentsorgung zu verhindern, recyclen Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialien zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, benutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt zum umweltgerechten Recycling abgeben.
Einleitung / Lieferumfang
Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Gerätes notwendig sind. Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Wird die Anleitung nicht beachtet oder sollten Sie es versäumen, die Warnungen und Hinweise zu beachten, können ernste Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten.
Der handliche Drehfeldrichtungsanzeiger 45221 dient der einfachen Kontrolle der einzelnen Phasen und der Drehfeldrichtung.
- Anzeige aller drei Phasen mit LEDs
- Anzeige der Drehfeldrichtung mit LEDs
- Spannungsbereich 100...700 V (Phase – Phase)
• Frequenzbereich 50...60 Hz - Batterien werden nicht benötigt
Lieferumfang
• 1x Drehfeldrichtungsanzeiger 45221
- 3x Prüfspitze
• 1x Bedienungsanleitung
BEDIENUNGSANLEITUNG
Transport und Lagerung
Bitte bewahren Sie die Originalverpackung für einen späteren Versand auf. Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen..
Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen erfolgen.
Sollte das Gerät bei extremen Temperaturen transportiert worden sein, benötigt es vor dem Einschalten eine Erholungszeit von mindestens 2 Stunden.
Sicherheitsmaßnahmen
Der Drehfeldrichtungsanzeiger wurde gemäß den Sicherheitsbestimmungen für elektronische Messgeräte IEC/EN 61010-1, IEC/EN 61010-031 sowie IEC/EN 61557-7 gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.
Zur Vermeidung eines elektrischen Schlages, sind die geltenden Vorschriften zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für z. B. medizinische oder landwirtschaftliche Bereiche).
Vergewissern Sie sich vor jeder Messung, dass die Messleitungen und das Messgerät in einwandfreiem Zustand sind. Das Messgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.
Wenn die Sicherheit des Bedieners nicht mehr gewährleistet ist, muss das Gerät außer Betrieb gesetzt und gegen ungewollten Betrieb gesichert werden.
Die Sicherheit ist nicht mehr gewährleistet, wenn das Gerät
- offensichtliche Beschädigungen aufweist.
• die gewünschten Messungen nicht mehr durchführt. - zu lange unter ungünstigen Bedingungen gelagert wurde.
- während des Transportes mechanischen Belastungen ausgesetzt war.
Das Gerät darf nicht geöffnet, zerlegt oder in irgendeiner Weise verändert werden. Das Gerät darf nur mit dem empfohlenen Zubehör benutzt werden. Die Verwendung von ungeeignetem Zubehör ist unzulässig.
Bei sämtlichen Arbeiten müssen die Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden.
Vermeiden Sie eine Erwärmung des Gerätes durch direkte Sonneneinstrahlung. Nur so kann eine einwandfreie Funktion und eine lange Lebensdauer gewährleistet werden.
Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheitshinweise, die technischen Daten mit den Umgebungsbedingungen und die Verwendung in trockener Umgebung zu beachten.
Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet.
Betreiben Sie das Gerät niemals an einer höheren Spannung als in den technischen Daten angegeben ist! Das Gerät kann ansonsten zerstört oder dauerhaft beschädigt werden. Außerdem besteht für den Bediener die Gefahr des elektrischen Schlages.
BEDIENUNGSANLEITUNG

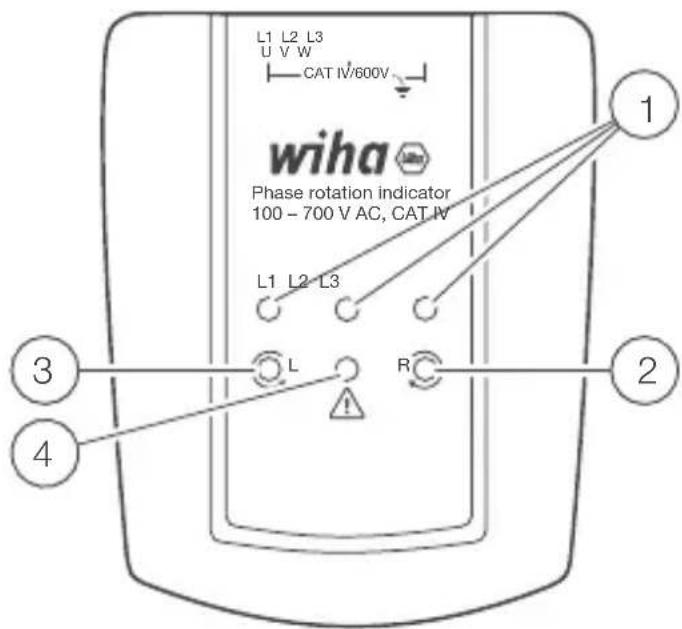

Bedien- und Anzeigeelemente
1 LEDs zur Anzeige der einzelnen
Phasen L1, L2, L3
2 LED zur Anzeige der Drehfeldrichtung im Uhrzeigersinn (Rechtsdrehfeld)
③ LED zur Anzeige der Drehfeldrichtung im Gegen-Uhrzeigersinn (Linksdrehfeld)
4 LED zur Anzeige einer Fehlbeschaltung
In einem Drehstromnetz bestimmt die Reihenfolge der drei angelegten Phasen die Drehrichtung des angeschlossenen Motors. Die richtige Phasenfolge L1, L2, L3 ergibt eine Rechtsdrehung.
Zur Bestimmung der Phasenfolge werden die drei Anschlussklemmen L1, L2, L3 in beliebiger Reihenfolge an das Drehstromnetz angelegt.
- Leuchtet die LED „R“, liegt ein Rechtsdrehfeld vor. Die Phasenfolge ist somit korrekt
- Leuchtet die LED „L“, stimmt die Phasenfolge nicht. In diesem Fall sind zwei Anschlüsse vertauscht.
DE
Fehlt eine Phase, so leuchtet die Warn-LED um anzuzeigen, dass keine eindeutige Phasenfolge (Drehrichtung) zu erkennen ist.
Wird anstelle von L1, L2 oder L3 der Neutralleiter N oder der Schutzleiter PE an einen Messeingang angeschlossen, so leuchten ebenfalls die Warn-LED. Somit wird auch in diesem Fall eine Fehlbeschaltung anzeigt.
Wartung
Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Zur Reinigung des Gerätes muss es von allen Anschlüssen getrennt werden. Nach dem Reinigen darf das Gerät für mind. 2 h nicht genutzt werden.
BEDIENUNGSANLEITUNG
Technische Daten
Phasenanzeige 3x LED „L1“, „L2“, „L3“
Drehfeldanzeige 2x LED „R“, „L“
Warnung 1x LED
Spannungsbereich Phase gegen Phase 100...700 V
Max. Eingangsspannung pro Phase (Lx) 400 V gegen Neutral (N)
Frequenz 50...60 Hz
Stromaufnahme ≤ 3,5 mA
Überspannungskategorie CAT IV, max. 600 V gegen Erde
Verschmutzungsgrad 2
Temperaturbereich 0...40 °C
Höhe über NN ≤ 2.000 m
Schutzart IP 40
Sicherheit IEC/EN 61010-1, IEC/EN 61557-7,
IEC/EN 611010-031
Maße ca. 93 x 75 x 31 mm
Gewicht ca. 115 g (ohne Kabel)
Service und Garantie
Wenn das Gerät nicht mehr funktionsfähig ist, Sie Fragen haben oder Informationen benötigen, wenden Sie sich an eine autorisierte Kundenstelle für Wiha Werkzeuge:
Kundendienst
Wiha Werkzeuge GmbH
Obertalstraße 3 – 7
78136 Schonach
GERMANY
Tel.: +49 7722 959-0
Fax: +49 7722 959-160
E-Mail: info.de@wiha.com
Bei Sach- oder Personenschäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt die Garantie. Für Folgeschäden übernimmt der Hersteller keine Haftung!
