GEBRUIKSAANWIJZING 45221 Wiha

Veiligheidsmaatregelen 6

Beoogd gebruik 7

Bedienings- en weergave-elementen 8

Bepaling van de draaiveldrichting 8

Onderhoud 9

Schoonmaak 9

Technische specificaties 10

Service en garantie 11

Instructies vermeld op het apparaat en in de gebruiksaanwijzing

Voorzichtigheid! Waarschuwing voor een gevaarpunt, neem de gebruiksaanwijzing in acht.

Voorzichtigheid! Gevaarlijke spanning, gevaar voor elektrische schokken.

Merk op. Let op.

Dubbele of versterkte isolatie volgens klasse II IEC 536.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de WEEE-richtlijn (2012/19/EU). Deze markering geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u op verantwoorde wijze recyclen om duurzaam hergebruik van materialen te bevorderen. Gebruik voor het retourneren van uw gebruikte apparaat de retour- en ophaalsystemen of neem contact op met de winkel waar het product is gekocht. U kunt dit product inleveren voor milieuvriendelijke recycling.

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd. Als de instructies niet worden opgevolgd of als u de waarschuwingen en opmerkingen niet in acht neemt, kan de gebruiker ernstig letsel oplopen of kan het apparaat beschadigd raken.

De handige draaiveldrichtingaanwijzer 45221 wordt gebruikt om de afzonderlijke fasen en de draaiveldrichting eenvoudig te controleren.

• Weergave van alle drie fasen met LED's
• Weergave van de draaiveldrichting met LED's
• Spanningsbereik 100...700 V (fase – fase)
  • Frequentiebereik 50...60 Hz
• Batterijen zijn niet nodig

Leveringsomvang

• 1x fasevolgorde indicator 45221
- 3x testtip
• 1x gebruikershandleiding

Transport en opslag

Bewaar de originele verpakking voor latere verzending. Transportschade door gebrekkige verpakking is uitgesloten van garantie..

Het apparaat moet in droge, gesloten ruimtes worden bewaard.

Als het apparaat bij extreme temperaturen is vervoerd, heeft het een hersteltijd van minimaal 2 uur nodig voordat het wordt ingeschakeld.

Veiligheidsmaatregelen

De fasevolgorde-indicator is gebouwd en getest in overeenstemming met de veiligheidsvoorschriften voor elektronische meetapparatuur IEC/EN 61010-1, IEC/EN 61010-031 en IEC/EN 61557-7 en verliet de fabriek in perfecte staat op het gebied van veiligheid. Om deze toestand te behouden, moet de gebruiker de veiligheidsinstructies in deze handleiding in acht nemen.

Om elektrische schokken te voorkomen, moeten de geldende voorschriften in acht worden genomen bij het werken met spanningen groter dan 120 V (60 V) DC of 50 V (25 V) eff. AC werkt. Volgens DIN VDE vertegenwoordigen deze waarden de grens van de spanningen die nog kunnen worden aangeraakt (waarden tussen haakjes zijn bijvoorbeeld van toepassing op medische of agrarische gebieden).

Controleer voor elke meting of de meetsnoeren en het meetapparaat in perfecte staat verkeren. Het meetapparaat mag alleen in de aangegeven meetbereiken worden gebruikt.

Als de veiligheid van de bediener niet meer gegarandeerd is, moet het apparaat worden uitgeschakeld en tegen onbedoeld gebruik worden beveiligd.

HANDLEIDING

Beveiliging is niet langer gegarandeerd wanneer het apparaat

• duidelijke schade heeft.
• de gewenste metingen worden niet meer uitgevoerd.
• te lang onder ongunstige omstandigheden is bewaard.
• tijdens het transport is blootgesteld aan mechanische belasting.

Het apparaat mag op geen enkele manier worden geopend, gedemonteerd of gewijzigd. Het apparaat mag alleen worden gebruikt met de aanbevolen accessoires. Het gebruik van ongeschikte accessoires is niet toegestaan.

Bij alle werkzaamheden moeten de ongevallenpreventievoorschriften van de brancheverenigingen voor elektrische installaties en apparaten in acht worden genomen.

Voorkom opwarming van het apparaat door direct zonlicht. Dit is de enige manier om een probleemloze werking en een lange levensduur te garanderen.

Beoogd gebruik

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Met name de veiligheidsinstructies, de technische gegevens met de omgevingsomstandigheden en het gebruik in een droge omgeving moeten in acht worden genomen.

De bedrijfsveiligheid is bij ombouw of ombouw niet meer gegarandeerd.

Gebruik het apparaat nooit met een hogere spanning dan aangegeven in de technische gegevens! Anders kan het apparaat worden vernietigd of permanent worden beschadigd. Er bestaat ook een risico op een elektrische schok voor de bediener.

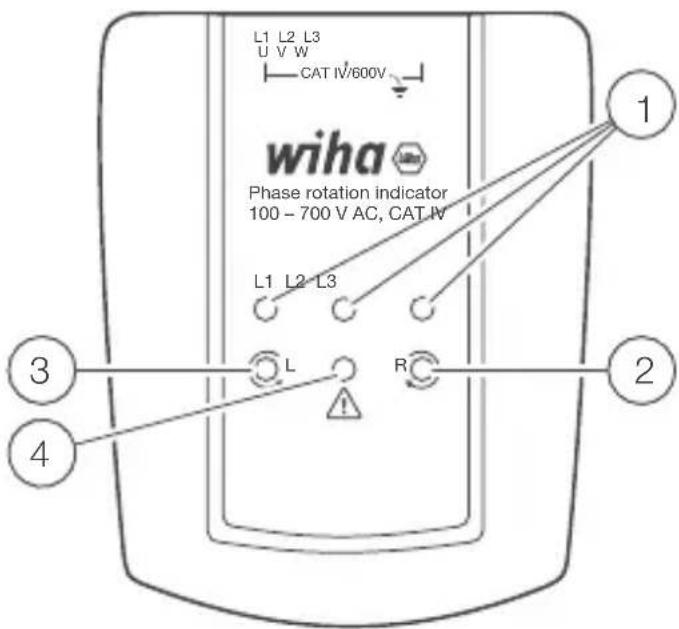

Bedienings- en weergave-elementen

1 LED's voor weergave van de afzonderlijke fasen L1, L2, L3

2 LED voor weergave van de draaiveldrichting rechtsom (draaiveld rechtsom)

3 LED voor weergave van de richting van het draaiveld tegen de klok in (tegen de klok in draaiveld)

④ LED voor het weergeven van een onjuiste verbinding

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 3 4 2

Bepaling van de draaiveldrichting

In een driefasig netwerk bepaalt de volgorde van de drie toegepaste fasen de draairichting van de aangesloten motor. De juiste fasevolgorde L1, L2, L3 resulteert in een rotatie met de klok mee.

Om de fasevolgorde te bepalen, worden de drie aansluitklemmen L1, L2, L3 in willekeurige volgorde op het driefasennet aangesloten.

• Als de LED „R“ brandt, is er een rechtsdraaiend draaiveld. De fasevolgorde is dus correct.
• Als de LED „L“ brandt, is de fasevolgorde niet correct. In dit geval zijn twee

HANDLEIDING

verbindingen verwisseld.

Als een fase ontbreekt, licht de waarschuwings-LED op om aan te geven dat er geen duidelijke fasevolgorde (draairichting) kan worden geïdentificeerd.

Als de nulleider N of de aardleiding PE wordt aangesloten op een meetingang in plaats van L1, L2 of L3, branden ook de waarschuwings-LED's. Ook in dit geval wordt een defecte verbinding aangegeven.

Onderhoud

Het apparaat vereist geen speciaal onderhoud als het wordt bediend in overeenstemming met de gebruiksaanwijzing.

Schoonmaak

Als het apparaat door dagelijks gebruik vuil is geworden, kan het worden gereinigd met een vochtige doek en een mild huishoudelijk schoonmaakmiddel. Gebruik voor het reinigen nooit agressieve schoonmaakmiddelen of oplosmiddelen. Om het apparaat te reinigen, moet het worden losgekoppeld van alle verbindingen. Na reiniging mag het apparaat minimaal 2 uur niet worden gebruikt.

Technische specificaties

Maximaal ingangsspanning per fase (Lx) 400v naar neutraal (N)

Frequentie 50...60Hz

Energieverbruik ≤ 3,5mA

Overspanningscategorie CAT IV, max. 600 V naar aarde

Mate van vervuiling 2

Temperatuurbereik 0...40 °C

Hoogte boven zeeniveau ≤ 2.000m

Mate van bescherming IP40

Beveiliging IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Dimensies ca. 93 x 75 x 31 mm

Gewicht ca. 115 g (zonder kabel)

HANDLEIDING

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach DUITSLAND

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!
