BRUKSANVISNING 45221 Wiha

Inleiding / leveringsomvang

Grad av forurensning 2

Temperaturspenn 0...40 °C

Innehållsförteckning

Introduktion / leveransomfattning .... 5

Transport och förvaring 6

Säkerhetsåtgärder 6

Avsedd användning 7

Drift- och displayelement....8

Bestämning av rotationsfältets riktning 8

Underhåll 9

Rengöring 9

Tekniska specifikationer 10

Service och garanti 11

BRUKSANVISNING

Instruktioner angivna på enheten och i bruksanvisningen

Varning! Varning för en riskpunkt, följ bruksanvisningen.

Varning! Farlig spänning, risk för elektriska stötar.

Lägga märke till. Var uppmärksam på.

Dubbel eller förstärkt isolering till klass II IEC 536.

Uppfyller EU-krav.

Uppfyller Storbritanniens krav.

Enheten överensstämmer med WEEE-direktivet (2012/19/EU). Denna märkning indikerar att denna produkt inte får slängas med annat hushållsavfall i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa från okontrollerad avfallshantering, återvinn ansvarsfullt för att främja hållbar återanvändning av material. För att returnera din använda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. Du kan lämna in denna produkt för miljövänlig återvinning.

Introduktion / leveransomfattning

Bruksanvisningen innehåller information och instruktioner som är nödvändiga för säker drift och användning av apparaten. Innan du använder enheten måste bruksanvisningen läsas noggrant och följas i alla avseenden. Om instruktionerna inte följs eller om du inte följer varningarna och anvisningarna kan användaren skadas allvarligt eller enheten kan skadas.

Den praktiska roterande fältriktningsindikatorn 45221 används för att enkelt kontrollera de enskilda faserna och rotationsfältets riktning.

• Visning av alla tre faserna med lysdioder
• Visning av rotationsfältets riktning med lysdioder
• Spänningsområde 100...700 V (fas – fas)
  • Frekvensområde 50...60 Hz
• Batterier behövs inte

Leveransomfattning

• 1x fassekvensindikator 45221
- 3x testspets
- 1x bruksanvisning

BRUKSANVISNING

Transport och förvaring

Behåll originalförpackningen för senare leverans. Transportskador på grund av defekt förpackning är undantagna från garantin..

Apparaten måste förvaras i torra, slutna rum.

Om enheten har transporterats i extrema temperaturer behöver den en återhämtningstid på minst 2 timmar innan den slås på.

Säkerhetsåtgärder

Fasföljdsindikatorn byggdes och testades i enlighet med säkerhetsföreskrifterna för elektroniska mätapparater IEC/EN 61010-1, IEC/EN 61010-031 och IEC/EN 61557-7 och lämnade fabriken i perfekt skick vad gäller säkerhet. För att bibehålla detta tillstånd måste användaren följa säkerhetsinstruktionerna i denna manual.

För att undvika elektriska stötar måste gällande föreskrifter följas vid arbete med spänningar över 120 V (60 V) DC eller 50 V (25 V) eff. AC fungerar. Enligt DIN VDE representerar dessa värden gränsen för de spänningar som fortfarande kan vidröras (värden inom parentes gäller t.ex. medicinska eller jordbruksområden).

Före varje mätning, se till att testkablarna och mätanordningen är i perfekt skick. Mätanordningen får endast användas inom de angivna mätområdena.

Om operatörens säkerhet inte längre kan garanteras, måste enheten stängas av och säkras mot oavsiktlig användning.

Säkerheten är inte längre garanterad när enheten

• har uppenbara skador.
- de önskade mätningarna utförs inte längre.
- har lagrats för länge under ogynnsamma förhållanden.
- utsattes för mekanisk påfrestning under transport.

Enheten får inte öppnas, demonteras eller modifieras på något sätt. Enheten får endast användas med de rekommenderade tillbehören. Det är inte tillåtet att använda olämpliga tillbehör.

För allt arbete ska branschorganisationernas föreskrifter för förebyggande av olycksfall för elsystem och utrustning följas.

Undvik att värma upp enheten genom direkt solljus. Detta är det enda sättet att säkerställa problemfri drift och lång livslängd.

Avsedd användning

Enheten får endast användas under de förhållanden och för de syften som den är avsedd för. Säkerhetsanvisningarna, de tekniska data med omgivningsförhållandena och användning i torr miljö måste beaktas särskilt.

Driftsäkerheten är inte längre garanterad vid modifieringar eller ombyggnader.

Använd aldrig enheten med högre spänning än vad som anges i tekniska data! Annars kan enheten förstöras eller permanent skadas. Det finns också risk för elektriska stötar för operatören.

BRUKSANVISNING

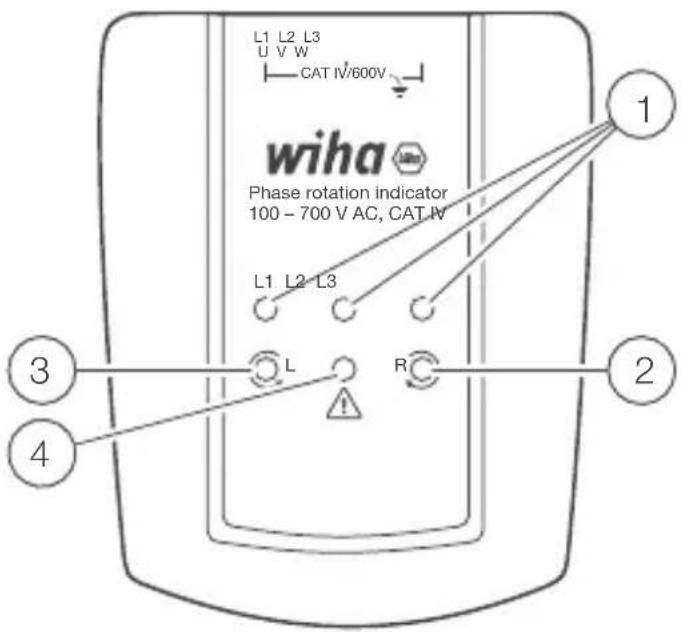

Drift- och displayelement

1 Lysdioder för visning av de individuella faserna L1, L2, L3
2 LED för visning av medurs roterande fältriktning (medurs roterande fält)
③ LED för att visa rotationsfältets riktning moturs (moturs rotationsfält)
4 LED för att visa en felaktig anslutning

L1 L2 L3 U V W CAT IV/600V wiha Phase rotation indicator 100 - 700 V AC, CAT IV L1 L2 L3 L R 1 2 3 4

Bestämning av rotationsfältets riktning

I ett trefasnät bestämmer ordningen för de tre applicerade faserna rotationsriktningen för den anslutna motorn. Den korrekta fasföljden L1, L2, L3 resulterar i en medurs rotation.

För att bestämma fasföljden är de tre anslutningsterminalerna L1, L2, L3 anslutna till trefasnätet i valfri ordning.

• Om lysdioden „R“ tänds finns det ett medurs roterande fält. Fasföljden är därför korrekt.
• Om lysdioden „L“ tänds är fasföljden felaktig. I detta fall är två anslutningar

omvända.

Om en fas saknas, tänds varningslysdioden för att indikera att ingen tydlig fasföljd (rotationsriktning) kan identifieras.

Om nollledaren N eller skyddsledaren PE ansluts till en mätingång istället för L1, L2 eller L3, tänds även varningslysdioderna. Även i detta fall indikeras en felaktig anslutning.

Underhåll

Apparaten kräver inget speciellt underhåll när den används i enlighet med bruksanvisningen.

Rengöring

Om enheten har blivit smutsig vid daglig användning kan den rengöras med en fuktig trasa och ett milt hushållsrengöringsmedel. Använd aldrig starka rengöringsmedel eller lösningsmedel för rengöring. För att rengöra enheten måste den kopplas bort från alla anslutningar. Efter rengöring får enheten inte användas på minst 2 timmar.

BRUKSANVISNING

Tekniska specifikationer

Fas-till-fas spänningsområde 100...700V

Max. inspänning per fas (Lx) till neutral 400v (N)

Frekvens 50...60Hz

Energiförbrukning ≤ 3,5mA

Överspänningskategori KAT IV, max. 600 V till jord

Graden av förorening 2

Temperaturvariation 0...40 °C

Höjd över havet ≤ 2 000 m

Grad av skydd IP40

Säkerhet IEC/EN 61010-1, IEC/EN 61557-7,

IEC/EN 611010-031

Mått cirka. 93 x 75 x 31 mm

Vikt cirka. 115 g (utan kabel)

Service och garanti

Om enheten inte längre fungerar, du har frågor eller behöver information, kontakta en auktoriserad kundtjänst för Wiha-verktyg:

Kundservice

Wiha Werkzeuge GmbH

Obertalstrasse 3 - 7

78136 Schonach

TYSKLAND

Telefon: [phone]

Fax: [phone]

E-post: [e-mail]

Webbplats: www.wiha.com

Händelse av egendomsskada eller personskada orsakad av att dessa instruktioner inte följts upphör garantin. Tillverkaren tar inget ansvar för följdskador!
