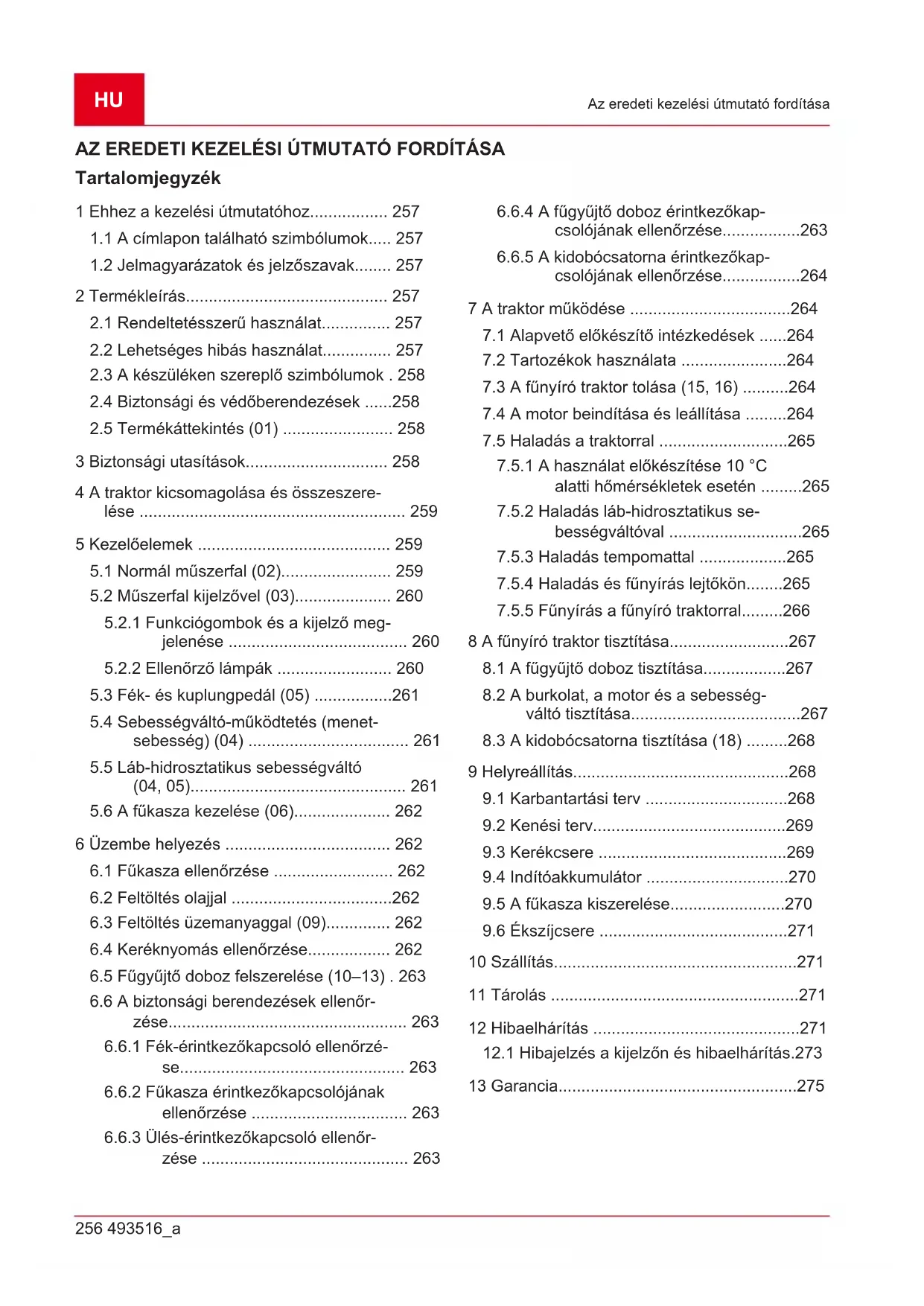

HASZNÁLATI ÚTMUTATÓ T 1695.6 HD V2 SOLO

1.1 A címlapon található szimbólumok..... 257

1.2 Jelmagyarázatok és jelzőszavak........ 257

2 Termékleírás............................................ 257

2.1 Rendeltetésszerű használat............... 257

2.2 Lehetséges hibás használat............... 257

2.3 A készüléken szereplő szimbólumok . 258

2.4 Biztonsági és védőberendezések ......258

2.5 Termékáttekintés (01) ........................ 258

3 Biztonsági utasítások............................... 258 4 A traktor kicsomagolása és összeszere- lése .......................................................... 259 5 Kezelőelemek .......................................... 259

5.1 Normál műszerfal (02)........................ 259

5.2 Műszerfal kijelzővel (03)..................... 260

5.2.1 Funkciógombok és a kijelző meg-

jelenése ....................................... 260

5.2.2 Ellenőrző lámpák ......................... 260

5.3 Fék- és kuplungpedál (05) .................261

5.4 Sebességváltó-működtetés (menet-

sebesség) (04) ................................... 261

5.5 Láb-hidrosztatikus sebességváltó

(04, 05)............................................... 261

5.6 A fűkasza kezelése (06)..................... 262

6 Üzembe helyezés .................................... 262

6.1 Fűkasza ellenőrzése .......................... 262

6.2 Feltöltés olajjal ...................................262

6.3 Feltöltés üzemanyaggal (09).............. 262

6.4 Keréknyomás ellenőrzése.................. 262

6.5 Fűgyűjtő doboz felszerelése (10–13) . 263

6.6 A biztonsági berendezések ellenőr-

zése.................................................... 263

6.6.1 Fék-érintkezőkapcsoló ellenőrzé-

se................................................. 263

6.6.2 Fűkasza érintkezőkapcsolójának

ellenőrzése .................................. 263

6.6.3 Ülés-érintkezőkapcsoló ellenőr-

zése ............................................. 263

6.6.4 A fűgyűjtő doboz érintkezőkap-

csolójának ellenőrzése.................263

6.6.5 A kidobócsatorna érintkezőkap-

csolójának ellenőrzése.................264 7 A traktor működése ...................................264

7.1 Alapvető előkészítő intézkedések ......264

7.2 Tartozékok használata .......................264

7.3 A fűnyíró traktor tolása (15, 16) ..........264

7.4 A motor beindítása és leállítása .........264

7.5 Haladás a traktorral ............................265

7.5.1 A használat előkészítése 10°C

alatti hőmérsékletek esetén .........265

7.5.2 Haladás láb-hidrosztatikus se-

bességváltóval .............................265

7.5.3 Haladás tempomattal ...................265

7.5.4 Haladás és fűnyírás lejtőkön........265

7.5.5 Fűnyírás a fűnyíró traktorral.........266

8 A fűnyíró traktor tisztítása..........................267

8.1 A fűgyűjtő doboz tisztítása..................267

8.2 A burkolat, a motor és a sebesség-

váltó tisztítása.....................................267

8.3 A kidobócsatorna tisztítása (18) .........268

9.4 Indítóakkumulátor ...............................270

9.5 A fűkasza kiszerelése.........................270

12.1 Hibajelzés a kijelzőn és hibaelhárítás.273

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

A fűnyíró traktorok különböző felszereltségi változatokban kaphatók. Kérjük, vegye figye- lembe, hogy a képek kissé eltérhetnek az eredetitől. Ha a leírások értelmezésével kap- csolatban problémák adódnának, kérjük, for- duljon egy szakműhelyhez vagy a gyártóhoz.

Vegye figyelembe a mellékelt szerelési útmu- tatót és a benzinmotor üzemeltetési utasítá- sát.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Benzines készüléket ne működtes- sen nyílt láng vagy hőforrások köze- lében.

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

A hátsó kidobóval rendelkező fűnyíró traktorok különböző kiviteli változatokban készülnek. Ügyeljen arra, hogy a jelen útmutatóban található következő leírások közül azt olvassa el, amely az Ön fűnyíró traktorára vonatkozik. A fűnyíró traktor jellemzői:

Sebességváltó: Lábbal vezérelhető hidrosz- tatikus

Kés-sebességváltó: elektromágneses

Fűgyűjtő űrtartalma: 310 l

Fűgyűjtő kiürítése: elektromos, teleszkópos karral Ezenkívül különbségek vannak mulcsrendszer, motortípus, motorteljesítmény és vágószélesség tekintetében. Típuseltérések:

Hajtóműfajta (T3 és G700)

Hajtómű-elkerülés kioldása

2.1 Rendeltetésszerű használat

A fűnyíró traktor legfeljebb 10°-os (18%-os) lejté- sű magántulajdonú házi- és hobbikertekben vég- zett fűkaszálásra szolgál. További felhasználá- sok, mint pl. a mulcskészítés csak eredeti tarto- zékok alkalmazásával és a maximális terhelési értékek betartásával lehetségesek. Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használat- nak minősül, ami a jótállás megszűnését, vala- mint a megfelelőségi nyilatkozat (CE-jelölés) ér- vénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

2.2 Lehetséges hibás használat

A fűnyíró traktor nem használható ipari méretek- ben nyilvános parkokban, sportlétesítményekben, a mező- és erődgazdaságban.HU 258 493516_a Biztonsági utasítások FIGYELMEZTETÉS! Veszélyek a fűnyíró traktor túlterhelése miatt! Utánfutó használata közben különösen ügyeljen a megengedett vo- nóerőkre és arra, hogy az emelkedők/lejtők meg- engedett szögét ne lépjék túl. Ebben az esetben ugyanis túlzott elvárások merülnek fel a fűnyíró traktor fékteljesítményével kapcsolatban, és ez veszélyes helyzetekhez vezethet! TUDNIVALÓ Vegye figyelembe, hogy a fű- nyíró traktor nem közúti közlekedésre készült, és ezért közúti forgalomban nem vehet részt!

2.3 A készüléken szereplő szimbólumok

Üzembe helyezés előtt olvassa el a kezelési utasítást! Kaszálás közben más személye- ket, különösen gyerekeket és ál- latokat tartson távol a munkazó- nától. Karbantartási és javítási munkák előtt a gyújtáskapcsoló kulcsot húzza ki! Figyelem, veszély! Kezeit ás lá- bait tartsa távol a vágószerkezet- től! Ne közlekedjen 10°-nál (18%-os- nál) meredekebb lejtőkön! Veszély: Ide ne lépjen! Égési sérülésveszély a forró felü- letek miatt!

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Veszély a védőbe- rendezések eltávolítása vagy megváltoztatása miatt! Tilos mindenfajta üzemeltetés a védőbe- rendezések eltávolítása vagy megváltoztatása esetén. A hibás védőberendezéseket haladékta- lanul ki kell javítani vagy ki kell cserélni! Biztonsági berendezésnek számít mindenek előtt:

Fék-érintkezőkapcsoló

Fűkasza érintkezőkapcsoló

Fűgyűjtő doboz érintkezőkapcsoló

Ülés-érintkezőkapcsoló

Kidobócsatorna érintkezőkapcsoló

2.5 Termékáttekintés (01)

Sz. Alkatrész 1 Kormánykerék 2 Műszerfal 3 Fékpedál 4 Motorháztető 5 Hajtómű-működtetés hátramenet 6 Hajtómű-működtetés előremenet 7 Vágóberendezés 8 Vágási magasság állítása 9 Hajtómű-elkerülés 10 Fűgyűjtő doboz érzékelője 11 Dobozműködtető 12 Fűgyűjtő doboz 13 Vezetőülés 14 Dobozműködtető, elektromos* 15 Rögzítőkar a fékpedálhoz 16 Tempomatkar*

A kivitelezés változó, és függ az adott modelltől

Gyerekek vagy olyan személyek, akik a ke- zelési utasítást nem ismerik, nem használ- hatják a berendezést.

Helyi előírások meghatározhatják a kez- előszemély minimális életkorát.493516_a 259 A traktor kicsomagolása és összeszerelése

Figyelmeztesse a gyerekeket és fiatalokat, hogy ne játsszanak a készülékkel.

Csak nappali fénynél vagy mesterséges vilá- gítás mellett végezzen szegélynyírást.

Harmadik személyeket tartson távol a veszé- lyes területről.

Más személyek baleseteiért és azok tulajdo- náért a használó viseli a felelősséget.

Csak eredeti cserealkatrészeket és eredeti tartozékokat használjon.

A készüléken javítást csak a gyártó, illetve annak vevőszolgálata végezhet.

Viseljen hallásvédőt.

A fűnyíró traktor nem rendelkezik forgalmi engedéllyel, ezért közúton és utcákon nem lehet vele közlekedni.

Zivatar esetén ne használja a fűnyírót. Nincs áramütés elleni védelem.

A készüléken nem szabad utasokat szállítani.

Ne végezzen fűnyírást 10°-nál (18%-osnál) nagyobb lejtőkön

Alkohol fogyasztása, a reakcióképességet befolyásoló gyógyszerek beszedése vagy drogfogyasztás után a fűnyíró traktorral és/ vagy a hozzá kapcsolt tartozékokkal nem szabad semmilyen munkát végezni.

Lejtőn mindig a lejtésirányra merőlegesen nyírja a füvet.

Ügyeljen a helyi, a közösség által meghatáro- zott működési időre.

A fűnyíró traktor a saját súlya miatt súlyos sé- rüléseket okozhat. A fűnyíró traktor járművel vagy pótkocsival történő szállítása közben fel- és lerakodásakor mindig különleges kö- rültekintéssel járjon el.

Ezt a fűnyíró traktort nem lehet vontatni. Köz- úti forgalomban történő szállításhoz használ- jon megfelelő járművet.

A fűnyíró traktort ne működtesse rosszul szellőztetett munkaterületeken (pl. garázs- ban). A kipufogó gáz mérgező szénmonoxi- dot, valamint egyéb káros anyagokat tartal- maz.

4 A TRAKTOR KICSOMAGOLÁSA ÉS

ÖSSZESZERELÉSE A traktor kicsomagolásához és összeszerelésé- hez vegye figyelembe a mellékelt szerelési útmu- tatót. TUDNIVALÓ Vegye figyelembe a benzin- motor mellékelt üzemeltetési útmutatóját is. FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! A fűnyíró traktort a teljes összeszerelés előtt nem szabad üzemeltetni! Vé- gezzen el a szerelési útmutatóban ismertetett minden szerelési munkát. Ha kétségei lennének, üzembe helyezés előtt kérdezzen meg egy szak- embert, hogy az összeszerelés megfelelően tör- tént-e! Ellenőrizze hogy rendelkezésre áll-e az összes biztonsági és védőberendezés, és hogy azok működőképesek-e! 5 KEZELŐELEMEK Az alábbiakban a hátsó kidobónyílású fűnyíró traktorok kezelőelemeinek ismertetése követke- zik. Ügyeljen arra, hogy az Ön fűnyíró traktorára vonatkozó ismertetést olvassa el.

5.1 Normál műszerfal (02)

Az alábbiakban a normál műszerfal elemeinek is- mertetése következik. A motorfordulatszám szabályozása TUDNIVALÓ Vegye figyelembe, hogy a szabályozó menet közben történő működtetése hatással van a sebességre! Beépített fojtószelepes szabályozó esetén: A motor fordulatszámának növelése és csökken- tése a szabályozó (02/2) eltolásával történik. A fojtószelep a legfelső állásban bekapcsol. Fojtószelep bekapcsolása: A szabályozót tolja egészen fel a fojtószelep jelzésig. Ezt a pozíciót kizárólag a motor indításá- hoz használja. Tudnivaló: Egyes traktorváltozatoknál a műszerfalon egy külön fojtószelepgomb (02/1) található. Ezt a gombot is meg kell húzni a traktor indításához. Ha a motor működik, a gombot lassan tolja vissza! Fűnyíró üzemmód: Ebben a pozícióban a motor a maximális fordulatszámmal mű- ködik. Üresjárat: Ebben a pozícióban a motor a legalacsonyabb fordulatszámmal műkö- dik.HU 260 493516_a Kezelőelemek Gyújtáskapcsoló (02/4) Állás Működés 0 Motor leállítása. Az indítókulcsot ki lehet húzni. I Fényszóró bekapcsolása. A motor elindítása után ebben az ál- lásban a fényszórót be lehet kap- csolni.

Üzemi állás, amikor a motor működik. Állás Működés III Indító állás a motor beindításához. Amint a motor működik, engedje el a kulcsot. A kulcs ekkor visszaugrik II üzemi állásba.

5.2 Műszerfal kijelzővel (03)

Olvassa el ezt a fejezetet, ha a fűnyíró traktor egy kijelzővel rendelkezik a normál műszerfal fe- lett.

5.2.1 Funkciógombok és a kijelző megjelenése

Poz. Megnevezés Működés 03/2 A kijelzőn látható:

Napi üzemórák száma (kijelzés tizedes hellyel) Tudnivaló: A napi üzemórák számának megjelenítése tize- des számmal történik (1,5óra = 1óra 30perc). vagy

Összes üzemórák száma (kijelzés tizedes hellyel) Tudnivaló: Az összes üzemórák számlálása a gyújtáskap- csoló kulcs I állásba fordítása után azonnal elkezdődik. 03/5 A képernyőkijelzés váltása:

Összes üzemórák száma

Akkumulátorfeszültség Tudnivaló: Ha a gyújtáskapcsoló kulcs a gyújtáskapcsolóban „I” állásban marad, az összes üzemórák számlálása tovább folytató- dik. 03/13 A napi üzemóra-számláló visszaállítása „0”-ra. Tudnivaló: Csak a napi üzemóraszámlálót lehet visszaállítani „0” értékre, az összes üzemóraszámlálót nem.

5.2.2 Ellenőrző lámpák

Poz. Megnevezés A kijelzés világít: 03/1

Működő motor esetén:

Hibás vagy teljesen lemerült indítóakkumulátor esetén.

A motor és az akkumulátor közötti tápkapcsolat megsza- kadt.

A biztosíték hibás (15 A-kék).

Az áramfejlesztő a motornál hibás.

Teljesen lemerült indítóakkumulátor esetén. Tudnivaló: Ha ez a jelzés látható, keresse fel a szakműhelyt!493516_a 261 Kezelőelemek Poz. Megnevezés A kijelzés világít: 03/3 Ha a fűgyűjtő doboz megtelt. Ürítse ki a fűgyűjtő dobozt! 03/4 Ha a fűkasza bekapcsolt. 03/6 Ha a fűkasza esetében a hátrafelé haladás engedélyezve van. 03/7 Leszerelt fűgyűjtő doboz esetén, vagy ha a dobozt nem előírássz- szerűen csatlakoztatták. 03/8 Bekapcsolt fényszórók esetén. 03/9 Ha a féket működtették és a fék rögzítése esetén. 03/10 Ha az üzemanyagtartályban csak kb. 1,5liter üzemanyag maradt. 03/11 Ha az olajszint egy meghatározott szint alá csökken. 03/12 Ha a vezető elhagyja a traktort, amikor:

a motor működik (a fék rögzítve)

5.3 Fék- és kuplungpedál (05)

Fék: Ha a fékpedált (05/1) teljesen lenyomja, akkor a fék működésbe lép és a traktor fékez.

Rögzítőfék: Ha fékpedál (05/1) lenyomott ál- lapotában a rögzítőkart (05/2) felfelé húzza, akkor a fék rögzítésre kerül. A fékpedál ismé- telt lenyomásakor a fék kiold.

5.4 Sebességváltó-működtetés

(menetsebesség) (04) A fűnyíró traktorok láb-hidrosztatikus sebesség- váltóval rendelkeznek. Egyes modellek tempomattal vannak felszerelve. Az előremenet és a hátramenet a jobb oldalon ta- lálható két külön pedállal kapcsolható. Me- netirány Leírás Előre Előremenethez működtesse a jobb oldali pedált (04/2). Hátrame- net Hátramenethez működtesse a bal oldali pedált (04/1). Tudnivaló: Ha csak a hátrameneti pedált működteti, akkor a vágóbe- rendezés kikapcsol. Fűnyíró üzemmód hátramenetben: lásd Fejezet 7.5.5 "Fűnyírás a fű- nyíró traktorral", oldal266.

5.5 Láb-hidrosztatikus sebességváltó (04,

05) A láb-hidrosztatikus sebességváltó működtetése két pedállal (04/1 és 04/2) történik.HU 262 493516_a Üzembe helyezés Elinduláshoz járó motor mellett először a fékpe- dál lenyomásával oldja ki a rögzítőféket (05/2), majd működtesse előremenethez a (04/2) pedált vagy hátramenethez a (04/1) pedált. Minél job- ban lenyomja a pedált, annál gyorsabban halad a kiválasztott irányban. Előremenet: A jobb oldalon nyomja le a külső pedált (04/2). Hátramenet: A jobb oldalon nyomja le a belső pedált (04/1).

5.6 A fűkasza kezelése (06)

Vágási magasság beállítása A traktor fűkaszája egy a vezetőüléstől jobbra ta- lálható karral (06/2) több fokozatban többféle ma- gasságba állítható be.

1. Mozdítsa el az állítókart (06/2) a kívánt irány-

ba. Ha a kar lefelé áll, akkor a vágási magas- ság alacsony, ha felfelé áll, akkor a vágási magasság nagy. Fűkasza kapcsolása Elektromos kapcsolás: A műszerfal területén ta- lálható egy kapcsoló (02/5). Ezzel kapcsolja be a fűkaszát („1” állásba kapcsolva).

FIGYELMEZTETÉS! Veszélyek nem teljes összeszerelés miatt! A fűnyíró traktort a teljes összeszerelés előtt nem szabad üzemeltetni! Vé- gezzen el a szerelési útmutatóban ismertetett minden szerelési munkát. Ha kétségei lennének, üzembe helyezés előtt kérdezzen meg egy szak- embert, hogy az összeszerelés megfelelően tör- tént-e! Ellenőrizze hogy rendelkezésre áll-e az összes biztonsági és védőberendezés, és hogy azok működőképesek-e!

6.1 Fűkasza ellenőrzése

Használat előtt mindig végezzen szemrevétele- zést annak ellenőrzésére, hogy a vágószerszám, a rögzítőcsapok és az egész vágóegység nincs-e elhasználódva vagy nem sérült-e. A kiegyensú- lyozatlanság elkerülése érdekében az elhaszná- lódott vagy sérült késeket ki kell cserélni újakra.

6.2 Feltöltés olajjal

Az első üzembe helyezés előtt a motort fel kell tölteni olajjal. Ehhez vegye figyelembe a motor gyártójának útmutatójában leírtakat. Ügyeljen ar- ra is, hogy az olajszintet rendszeres időközön- ként ellenőrizzék és adott esetben olajat öntse- nek be.

6.3 Feltöltés üzemanyaggal (09)

FIGYELMEZTETÉS! Veszélyek az üzem- anyag kezelésekor! Az üzemanyag erősen gyúl- ékony. Az üzemanyagtartályt csak a szabadban töltse fel! Ne dohányozzon! Ne tankoljon, ha a motor jár vagy forró! Tankoláshoz használjon egy megfelelő tölcsért vagy betöltőcsövet, hogy ne kerüljön üzemanyag a motorra, a házra vagy a talajra. Biztonsági okokból az üzemanyagtartály záró- sapkáját és a többi tartálycsatlakozást károsodás esetén cserélje ki. Ha az üzemanyag kifolyik, akkor a motor nem in- dítható be. A traktort az üzemanyaggal szennye- zett területről el kell távolítani, majd a kiömlött üzemanyagot egy törlőkendővel el kell távolítani a padlóról, a motorról és a burkolatról. Kerüljön minden indítási kísérletet, amíg az üzemanyaggőzök párolognak. Az üzemanyagot csak az adott célra szolgáló tar- tályokban tárolja. Használjon ROZ 91 minőségű ólommentes ben- zint. Tartály feltöltése

1. Adott esetben állítsa le a motort, és a bizton-

ság kedvéért vegye ki az indítókulcsot.

2. Várjon, amíg a motor egy kissé lehűl (robba-

násveszély a gyúlékony üzemanyag miatt).

3. Nyomja meg a tanksapkazár fedelét (09/1).

4. Hajtsa fel a tanksapkazár fedelét (09/1). A

tanksapkazár fedele (09/1) kioldott.

5. Nyissa ki a tanksapkazárat (09/2) és töltse be

az üzemanyagot. Tudnivaló:Ügyeljen, hogy ne töltse túl az üzemanyagtartályt!

6. Zárja vissza a tanksapkazárat (09/2).

7. Zárja vissza a tanksapkazár fedelét (09/1)

úgy, hogy a helyére kattanjon.

6.4 Keréknyomás ellenőrzése

Rendszeres időközönként ellenőrizze a ke- réknyomást.

Olvassa le az abroncsról a szükséges lég- nyomást (1 bar ajánlott). TUDNIVALÓ 1PSI = 0,07bar. Egy kereskedelmi forgalomban kapható lábpum- pával lehet a keréknyomást ellenőrizni és levegőt befújni.493516_a 263 Üzembe helyezés

6.5 Fűgyűjtő doboz felszerelése (10–13)

A fűnyíró traktorok fűgyűjtő dobozzal kerülnek szállításra. Kérjük, vegye figyelembe, hogy a ké- pek kissé eltérhetnek az eredetitől. Fűgyűjtő doboz töltöttségjelzőjének beállítása A töltöttségjelző dudával jelzi, ha a fűgyűjtő kosa- rat üríteni kell. A töltöttségjelző a vágott fű jellegétől függően 6 fokozatban állítható. Száraz fű esetén a töltött- ségjelzőt a legkisebb helyzetbe állítsa. Vizes vagy nedves fű esetén a töltöttségjelzőt állítsa hosszabbra. Ez befolyásolja a fűgyűjtő doboz töl- töttségét.

1. Állítsa le a motort (lásd Fejezet 7.4 "A motor

beindítása és leállítása", oldal264).

2. Vegye le a fűgyűjtő dobozt (lásd Fejezet 8.1

"A fűgyűjtő doboz tisztítása", oldal267).

3. A vágott fűnek megfelelően állítsa be (10/a) a

töltöttségjelzőt (10/1), amíg az a kívánt hely- zetben nem reteszelődik.

4. Ismét akassza fel a fűgyűjtő dobozt.

A fűgyűjtő doboz beakasztása

1. Fogja meg a fűgyűjtő dobozt az egyik kezé-

vel a fogantyúnál (11/1), a másik kezével pe- dig a hátoldalnál tartónyílásnál (11/2).

2. Helyezze el a fűgyűjtő dobozt a vezetőre

(11/3) szimmetrikusan.

3. A másik kezével kissé billentse előre (12) a

fűgyűjtő dobozt úgy, hogy a fűgyűjtő doboz elülső része bekattanjon.

4. Most fordítsa ismét lefelé (13/a) a fűgyűjtő

5. Ellenőrizze a fűgyűjtő doboz megfelelő rögzí-

6.6 A biztonsági berendezések ellenőrzése

A biztonsági berendezéseket a fűnyíró traktor minden beindítása előtt ellenőrizni kell. FIGYELMEZTETÉS! Veszély a biztonsági berendezések ellenőrzése közben! A biztonsá- gi beállításokat csak a vezetőülésből és csak ak- kor szabad elvégezni, ha a közelben nincsenek más személyek vagy állatok! Minden ellenőrzést sima talajon végezzen, hogy a fűnyíró traktor véletlenül ne gurulhasson el.

6.6.1 Fék-érintkezőkapcsoló ellenőrzése

A fék-érintkezőkapcsoló biztosítja, hogy a motort ne lehessen elindítani, ha a féket nem működte- tik.

1. A motor kikapcsolva.

2. Foglaljon helyet a vezetőülésben.

3. A fékpedál (05/1) lenyomásával oldja ki a

4. Próbálja elindítani a motort (indítókulcs a III-

as pozícióban). TUDNIVALÓ A motornak nem szabad elin- dulnia!

6.6.2 Fűkasza érintkezőkapcsolójának

ellenőrzése A fűkasza-érintkezőkapcsoló gondoskodik arról, hogy a motor ne legyen elindítható, ha a fűkasza aktív.

1. A motor ki van kapcsolva.

2. Foglaljon helyet a vezetőülésben.

3. Nyomja le a fékpedált (05/1), majd működtes-

se a rögzítőféket (05/2).

4. Kapcsolja be a fűkaszát (02/5 „1” helyzet).

5. Próbálja elindítani a motort (indítókulcs a III-

as pozícióban). TUDNIVALÓ A motornak nem szabad elin- dulnia!

6.6.3 Ülés-érintkezőkapcsoló ellenőrzése

Az ülés-érintkezőkapcsoló gondoskodik arról, hogy a motor kikapcsoljon, ha a fűkasza bekap- csolt állapotában senki sem ül a vezetőülésben.

1. Foglaljon helyet a vezetőülésben.

2. Nyomja le a fékpedált (05/1), majd működtes-

se a rögzítőféket (05/2).

3. Indítsa el a motort, majd járassa maximális

4. Kapcsolja be a fűkaszát (02/5 „1” helyzet).

5. Szüntesse meg az ülés terhelését úgy, hogy

feláll (ne szálljon le!). TUDNIVALÓ A motornak ki kell kapcsol- nia.

6.6.4 A fűgyűjtő doboz

érintkezőkapcsolójának ellenőrzése A fűgyűjtő dobozon lévő érintkezőkapcsoló bizto- sítja, hogy a motor kikapcsoljon, ha a fűgyűjtő do- boz a fűkasza bekapcsolt állapotában nem meg- felelően van beakasztva.

1. Foglaljon helyet a vezetőülésben.

2. Nyomja le a fékpedált (05/1), majd működtes-

se a rögzítőféket (05/2).HU 264 493516_a A traktor működése

3. Indítsa el a motort, majd járassa maximális

4. Kapcsolja be a fűkaszát (02/5 „1” helyzet).

5. Kissé emelje meg az üres fűgyűjtő dobozt

vagy működtesse a nyitáskapcsolót. TUDNIVALÓ A motornak ki kell kapcsol- nia.

6.6.5 A kidobócsatorna

érintkezőkapcsolójának ellenőrzése A kidobócsatorna érintkezőkapcsolója biztosítja, hogy a fűnyíró traktort ne lehessen elindítani, ha a kidobócsatornát kiszerelték.

1. A fűgyűjtő dobozt vegye le.

2. Távolítsa el a kidobócsatornát (18/2).

3. Foglaljon helyet a vezetőülésben.

4. Nyomja le a fékpedált (05/1), majd működtes-

se a rögzítőféket (05/2).

5. Indítsa be a motort.

TUDNIVALÓ A motornak nem szabad elin- dulnia!

7 A TRAKTOR MŰKÖDÉSE

FIGYELMEZTETÉS! Veszélyek a fűnyíró traktor nem megfelelő ismerete miatt! Beindí- tás előtt olvassa el a kezelési útmutatót! Különö- sen az összes biztonsági utasítást vegye figye- lembe! Végezzen el lelkiismeretesen minden sze- relési munkát és az üzembe helyezéshez szük- séges minden munkát. Kétségek esetén kérdése- ivel forduljon a gyártóhoz!

7.1 Alapvető előkészítő intézkedések

Fűnyírás közben mindig viseljen erős cipőt és hosszú szárú nadrágot. Soha ne dolgozzon mezítláb vagy nyitott szandálban.

Ellenőrizze a teljes területet, ahol a fűnyíró traktort használni kívánja. Távolítsa el a kö- veket, botokat, drótokat, csontokat és más idegen testeket, amelyeket a gép felszedhet és kidobhat. Fűnyírás közben is figyeljen az idegen testekre.

Végezzen el az üzembe helyezéssel kapcso- latban ismertetett minden munkát. Ez különö- sen érvényes a biztonsági berendezések el- lenőrzésére.

Terhek vontatásához csak a vontatószerke- zetet használja! A támasztó terhelést nem szabad túllépni.

Tárgyak szállítása a fűnyíró traktoron nem engedélyezett!

7.2 Tartozékok használata

FIGYELMEZTETÉS! Veszély hibás tarto- zékok vagy tartozékok hibás használata miatt! Mindig csak a traktor gyártójának eredeti tartozé- kait használja! Tartsa be a használatra vonatkozó előírásokat a mindenkori mellékelt kezelési útmu- tatóból! Nem engedélyezett tartozékok használata vagy a tartozékok hibás használata esetén nagy veszé- lyek fenyegetik a kezelőt és a többi közelben tar- tózkodót. A fűnyíró traktort túlterhelhették. Ez sú- lyos balesetekhez vezethet.

7.3 A fűnyíró traktor tolása (15, 16)

VIGYÁZAT! Veszély lejtős területen törté- nő tolás közben! Csak vízszintes felületen tolja a fűnyíró traktort! Lejtőkön a fűnyíró traktor elle- nőrzés nélkül legurulhat a lejtőn. Láb-hidrosztatikus meghajtó esetén Az elkerülő kar (15/1) a jobb hátsó kerékdobház- ban található. Elkerülés kioldása T3-hajtómű esetén (típus: T15, T16, T18):

1. Az elkerülő kart (15/1) húzza ki, majd felül

2. Oldja ki a féket.

ð Ekkor már tolni lehet a fűnyíró traktort. Elkerülés kioldása G700-hajtómű esetén (típus: T20, T23):

1. Az elkerülő kart (15/1) tolja be, majd felül

2. Oldja ki a féket.

ð Ekkor már tolni lehet a fűnyíró traktort.

7.4 A motor beindítása és leállítása

1. Szálljon fel a vezetőülésbe.

2. Nyomja át egészen a bal oldalra a fékpedált

(05/1), majd reteszelje a rögzítőkarral (05/2).

3. Győződjön meg arról, hogy a fűkasza NINCS

bekapcsolva. Ehhez ellenőrizze a billenőkap- csoló állását (02/5, „0” helyzet).

4. A motorfordulatszám szabályozóját (02/2)

mozdítsa el felső ütközésig. Kiviteli változat- tól függően ott egy fojtószelep rajza található. Ha nincs rajz, akkor húzza meg a külön fojtó- szelepgombot (02/1).493516_a 265 A traktor működése

5. Tegye be az indítókulcsot a gyújtáskapcsoló-

6. Fordítsa el az indítókulcsot „III” állásba és

tartsa ott addig, amíg a motor beindul. Tudnivaló:Az indítóakkumulátor kímélése érdekében egy indítási kísérlet ne legyen hosszabb 5 másodpercnél.

7. Ezután engedje el az indítókulcsot, amely au-

tomatikusan „II” állásba ugrik.

8. A motorfordulatszám szabályozóját (02/2) tol-

ja üzemi állásba. Fojtószelep gombbal szerelt változat esetén a gombot újra be kell nyomni (02/1). Motor lekapcsolása

1. Kapcsolja ki a fűkaszát (02/5).

2. A motorfordulatszám szabályozóját (02/2) tol-

ja üresjárati állásba.

3. Nyomja le a fékpedált (05/1) és rögzítse a

rögzítőkarral (05/2).

4. Fordítsa az indítókulcsot (02/4) „0” állásba.

5. Húzza ki az indítókulcsot.

FIGYELMEZTETÉS! Veszély forró motor miatt! A motor leállításakor ügyeljen arra, hogy a motor forró alkatrészei (pl. a hangtompító) köze- lében ne legyen semmilyen tárgya vagy anyag, mert azok meggyulladhatnak!

7.5 Haladás a traktorral

FIGYELMEZTETÉS! Veszély rosszul meg- választott sebesség miatt! Különösen kezdet- ben közlekedjen lassan, hogy megismerje a trak- tor viselkedését menet közben és fékezés köz- ben! Minden menetirányváltás előtt a haladási sebességet annyira kell csökkenteni, hogy a ve- zető folyamatosan uralja a fűnyíró traktort, és hogy a traktor eközben ne boruljon fel! Az Ön traktora láb-hidrosztatikus sebességváltó- val rendelkezik.

7.5.1 A használat előkészítése 10°C alatti

hőmérsékletek esetén

1. Győződjön meg arról, hogy a fűkasza NINCS

bekapcsolva. Ehhez ellenőrizze a billenőkap- csolót (02/5, „0” helyzet).

2. Indítsa be a motort és hagyja kb. 30másod-

percig melegedni a hajtóműolaj optimális viszkozitásának elérése érdekében. Ezután elindulhat a traktorral. A fűkaszát csak akkor kapcsolja be, ha a motor már működik né- hány perce.

7.5.2 Haladás láb-hidrosztatikus

1. Nyomja le a fékpedált (05/1) és rögzítse a

rögzítőkarral (05/2).

2. Állítsa be a fűkaszát a legnagyobb vágási

3. Indítsa be a motort.

4. Működtesse a féket (05/1).

5. Lassan nyomja le a kívánt menetiránynak

Előre: (04/2) jelű pedál

Hátramenet: (04/1) jelű pedál

6. Minél tovább tartja lenyomva a pedált, annál

gyorsabban mozog a traktor a kiválasztott irányba.

7. Megálláshoz engedje fel a pedált, majd

nyomja le a fékpedált (05/1). TUDNIVALÓ Amikor a traktorról leszáll, mindig használja a rögzítőkart a traktor elgurulá- sának megakadályozása érdekében!

7.5.3 Haladás tempomattal

TUDNIVALÓ A tempomat csak előreme- netben kapcsolható be. A fék működtetésekor a tempomat automatikusan kikapcsol. Tempomat be-/kikapcsolása:

A kart (02/3) húzza felfelé. A tempomat bekapcsol.

A kart (02/3) húzza lefelé. A tempomat kikapcsol.

7.5.4 Haladás és fűnyírás lejtőkön

FIGYELMEZTETÉS! Veszély lejtős terüle- ten történő haladás közben elkövetett hiba miatt! Lejtőn történő haladás közben legyen na- gyon óvatos! Nincs „biztonságos” lejtő. Emellett feltétlenül vegye figyelembe a következő bizton- sági utasításokat! Ha a kerekek kipörögnek, vagy ha a jármű emelkedőn felfelé haladva elakad, a fűkaszát és a hozzákapcsolt berendezéseket kapcsolja ki. Ezután lassú lejtmenetben és egye- nes irányban hagyja el a lejtős részt! Egy teljesen megtelt fűgyűjtő doboz a súlyánál fogva növeli a fűnyíró traktor felborulásának veszélyét!

Ne közlekedjen 10°-nál (18%-osnál) mere- dekebb lejtőn. Példa: ez 18 cm magasságkü- lönbséget jelent egy méteres távolságon.

Ne fékezzen hirtelen.

A menetsebesség legyen alacsony.HU 266 493516_a A traktor működése

A lejtőn ne haladjon keresztirányban.

Ne gyorsítson erősen.

Ne alkalmazzon hirtelen kormánymozdulato- kat.

7.5.5 Fűnyírás a fűnyíró traktorral

A tiszta fűnyírási eredmény érdekében a menet- sebességet a fűnyíró viselkedésének megfelelő- en kell kiválasztani. Fűnyíráshoz a pedállal vá- lassza a lehetséges menetsebesség legfeljebb 2/3-át. A traktor maximális sebessége kizárólag bekapcsolt fűkasza nélküli menet üzemmódra vo- natkozik. Normál esetben a vágási magasság 4-5 cm. Ez 2 vagy 3 kattanásnak felel meg. a magasságállítón (06/2). Nedves és nyirkos fű esetén a fűnyírást végezze nagyobb vágási magassággal. Nagyon magas fű esetén célszerű a fűnyírást két lépésben elvégezni. Az első lépés során a fűka- szát állítsa be a maximális vágási magasságra. A második lépés során aztán beállíthatja a kívánt magasságot.

7.5.5.1 A fűkasza bekapcsolása

TUDNIVALÓ A fűkaszát csak akkor lehet bekapcsolni, ha a motor már kb. egy percig mele- gedett! A fűkasza bekapcsolásakor a fűnyíró trak- tor nem állhat magas fűben.

1. Indítsa be a motort.

2. A motorfordulatszám szabályozóját (02/2) tol-

3. Állítsa be a fűkaszát a legnagyobb vágási

4. Kapcsolja be a fűkaszát a billenőkapcsolóval

(02/5, „1” pozíció).

5. A kézi karral (06/2) állítsa be a kívánt vágási

6. Induljon el a fűnyíró traktorral.

7.5.5.2 Fűnyíró üzemmód hátramenetben

TUDNIVALÓ Ha csak a hátrameneti pedált működteti, akkor a vágóberendezés kikapcsol.

1. Nyomja meg a „Fűnyírás hátramenetben”

gombot (02/6), majd 5 másodpercen belül a (04/1) pedált a hátramenet kiválasztásához. FIGYELMEZTETÉS! Balesetveszély hát- ramenetben végzett fűnyíráskor! Hátramenet- ben végzett fűnyíráskor figyelje a hátsó területet! Hátrafelé csak szükség esetén végezzen fű- nyírást!

7.5.5.3 A fűkasza kikapcsolása

FIGYELMEZTETÉS! Veszély a kés to- vábbforgása miatt! Egy forgó/még le nem állt vágókés a kéz és a láb vágott sérüléseit okozhat- ja! Ezért a kezét és a lábát tartsa távol a vágó- szerszámoktól!

1. Kapcsolja ki a fűkaszát a billenőkapcsolóval

(02/5, „0” pozíció). A fűkasza álló helyzetben, ill. a traktor haladása közben is kikapcsolható. FIGYELMEZTETÉS! Sérülésveszély kire- pülő tárgyak miatt! Kavicsos és sóderes felüle- teken történő áthaladás közben apró kavicsok juthatnak a fűkaszába és abból kirepülhetnek.

Mindig kapcsolja ki a fűkaszát, ha másik gyepfelületen kíván dolgozni.

7.5.5.4 Fűgyűjtő doboz kiürítése

TUDNIVALÓ Ha a fűgyűjtő doboz megtelt, hangjelzés hallható. Legkésőbb ekkor kell kiüríte- ni a dobozt. A felszereltségtől függően a fűnyíró traktor egy elektromos működtetésű fűgyűjtődoboz-ürítővel vagy működtetőkarral kezelhető, kézi működteté- sű fűgyűjtő dobozzal rendelkezik. Minden fűgyűjtő dobozra érvényes:

A fűgyűjtő doboz kiürítése a vezetőülésből végezhető el.

Ha a fűkasza hozzákapcsolt állapotában a fű- gyűjtő doboz felemelkedik, ill. kiakasztásra kerül, a motor leáll.

Ha a fűgyűjtő doboz nem kattan be előírás- szerűen, a fűkaszát nem lehet hozzákapcsol- ni. Elektromos működtetésű fűgyűjtő doboz ürítése

1. Az ürítéshez működtesse a vezetőülés bal ol-

dalán található billenőkapcsolót (07/1).

2. A fűgyűjtő doboz zárásához működtesse is-

mét a billenőkapcsolót. A fűgyűjtő doboz ürítése működtetőkarral

1. Húzza ki működtetőkart fűgyűjtő dobozból

2. Nyomja a kart menetirányba, ekkor a fűgyűjtő

doboz kinyílik (17/b).

3. A karral mozgassa a fűgyűjtő dobozt hátrafe-

lé, amíg a doboz be nem kattan.493516_a 267 A fűnyíró traktor tisztítása

A mulcsolás optimális eredménye érdekében a gyepet rendszeresen nyírni kell (hetente kb. 1-2 alkalommal). Ekkor a fűmagasság 1/3-át kell le- vágni (pl. 6 cm fűmagasság esetén 2 cm-t). Ezál- tal a levágott anyag még tisztán bedolgozható lesz a megmaradt pázsitba.

7.5.5.6 Fűnyírási időköz

Vegye figyelembe, hogy a fű a különböző idősza- kokban nem egyformán nő. Tavaszi időszakban ajánlatos rövidebb nyírási időközöket tartani. Nö- velje a nyírások közötti időszakot, ha a fű növe- kedésének mértéke az év folyamán csökken. Ha a füvet hosszabb ideig nem nyírták, akkor elő- ször válasszon nagyobb fűmagasságot, majd két nappal később még egyszer végezze el a fű- nyírást kisebb fűmagassággal.

7.5.5.7 Magas fű nyírása

Ha a fű a szokásosnál magasabb, vagy ha túl nedves, akkor a fűnyírást nagyobb vágási ma- gassággal végezze. Ezután ismételje meg a fű- nyírást normál beállítással is.

7.5.5.8 A vágókés karbantartása

Gondoskodjon róla, hogy a vágókés az egész fű- nyírási szezonban éles legyen, így elkerülhető a fűszálak roncsolódása. A roncsolódott fűszálak szélei megbarnulnak. Emiatt visszamarad a nö- vekedés, a pázsit betegségekre való hajlamossá- ga pedig növénybetegségekhez vezethet.

Minden használat után ellenőrizze a vágókés élességét és az elhasználódás vagy sérülé- sek jeleit! Szükség esetben keressen fel egy szervizt.

A kés cseréjéhez csak eredeti tartalék kést használjon. 8 A FŰNYÍRÓ TRAKTOR TISZTÍTÁSA Az optimális működéshez és a hosszú élettar- tamhoz a fűnyíró traktort rendszeresen meg kell tisztítani. Használat után tisztítsa meg a fűnyíró traktort a rátapadt szennyeződésektől. A tisztításhoz ne használjon magasnyomású tisz- títóberendezést. Egy magasnyomású tisztítóbe- rendezésből vagy egy kerti locsolótömlőből kilépő vízsugár károsíthatja az elektromos részeket vagy a csapágyakat. Ügyeljen arra, hogy különösen a motor, a sebes- ségváltó és a terelőgörgők, továbbá a teljes elektronikus rész ne érintkezzen vízzel. FIGYELMEZTETÉS! Veszélyek tisztítás közben! Minden tisztítási munkára érvényes:

Állítsa le a motort és vegye ki az indítókul- csot.

Húzza le a gyújtógyertya-kábel(eke)t.

A tisztítás miatt eltávolított védőberendezése- ket a tisztítás befejeztével ismét fel kell sze- relni.

ÉGÉSI SÉRÜLÉS VESZÉLYE: A fűnyíró traktort csak akkor tisztítsa meg, ha már le- hűlt. A motor, a sebességváltó és a hangtom- pító nagyon forró!

VÁGÁSI SÉRÜLÉSEK VESZÉLYE: A vágó- szerszámokon végzett munkák során ügyel- jen az éles késekre. Több késes fűnyíró szer- számok esetén az egyik vágószerszám meg- mozdítása a másik megmozdulásához vezet- het!

8.1 A fűgyűjtő doboz tisztítása

Ehhez vegye le a fűgyűjtő dobozt, majd egy víz- tömlő segítségével belülről és kívülről is öblítse le a dobozt. A makacsul megtapadt szennyeződé- seket óvatosan le kell kaparni, pl. egy kefe segít- ségével. Szövet bevonatú fűgyűjtő dobozok ese- tén különösen ügyeljen arra, hogy a szövet ne károsodjon. TUDNIVALÓ A tisztítás megkezdése előtt ürítse ki a fűgyűjtő dobozt a leírás szerint. Egy te- li fűgyűjtő doboz túl nehéz ahhoz, hogy biztonsá- gosan le lehessen venni. Fűgyűjtő doboz levétele

1. Állítsa le a motort.

2. Kissé emelje meg a fűgyűjtő dobozt.

3. A fűgyűjtő dobozt felfelé vegye le.

Elektromos működtetésű fűgyűjtő doboz levétele

1. Állítsa le a motort.

2. Győződjön meg arról, hogy az elektromos

működtetésű fűgyűjtő doboz zárva van.

3. Emelje meg a fűgyűjtő dobozt (kb. 30°-kal).

4. A fűgyűjtő dobozt felfelé vegye le.

8.2 A burkolat, a motor és a sebességváltó

tisztítása FIGYELEM! Az elektromos berendezés ká- rosodása víz behatolása miatt! A traktor vízzel történő tisztításakor ügyeljen, hogy az elektromos berendezésbe nem jusson be víz!HU 268 493516_a Helyreállítás A motort és az összes többi csapágyhelyet (kere- kek, sebességváltó, késcsapágyazás) soha ne locsolja le vízzel vagy magasnyomású tisztítóbe- rendezéssel. A gyújtóberendezésbe, a porlasztóba és a szellő- zőbe bekerülő víz meghibásodásokat okozhat. A csapágyhelyekre bejutó víz a kenés megszűné- séhez vezethet, ami a csapágy meghibásodását okozhatja. A szennyeződés és a fűmaradványok eltávolítá- sához használjon törlőkendőket, kézi seprűket, hosszú szárú ecseteket vagy hasonló eszközö- ket.

8.3 A kidobócsatorna tisztítása (18)

Rendszeres tisztítással biztosítható, hogy a ma- gasságállító könnyen mozogjon. A kidobócsatorna két egymásba tolható részből áll. Az alsó rész a pázsitnyíró házba szilárdan be van pattintva. A felső részt tisztításhoz ki lehet húzni.

1. Távolítsa el a fűgyűjtő dobozt.

2. Távolítsa el a kidobócsatorna (18/2) bal és

jobb oldalán lévő csavarokat (18/1).

3. Húzza ki a kidobócsatornát hátrafelé a hátfa-

4. Tisztítsa meg alaposan a felső és az alsó ki-

5. Dugja be a kidobócsatornát a hátfalba. Köz-

ben ügyeljen arra, hogy a felső és az alsó rész tisztán kerüljön összevezetésre.

6. Rögzítse szorosan a két rögzítőcsavarral.

7. Szerelje fel a fűgyűjtő dobozt.

FIGYELMEZTETÉS! Veszélyek helyreállí- tás közben! Minden helyreállítási munkára érvé- nyes:

Állítsa le a motort és vegye ki az indítókul- csot.

Húzza le a gyújtógyertya-kábel(eke)t.

A helyreállítás miatt eltávolított védőberende- zéseket a helyreállítás befejeztével ismét fel kell szerelni.

ÉGÉSI SÉRÜLÉS VESZÉLYE: A fűnyíró traktoron csak akkor dolgozzon, ha már le- hűlt. A motor, a sebességváltó és a hangtom- pító nagyon forró!

Alkatrészek cseréje esetén csak eredeti pó- talkatrészeket szabad használni.

Kétség esetén mindig keressen fel egy szak- műhelyt vagy lépjen kapcsolatba a gyártóval.

9.1 Karbantartási terv

A következő munkákat a felhasználónak kell vég- rehajtania. Minden szokásos karbantartási, szer- vizelési és helyreállítási munkát feljogosított szer- vizműhellyel kell elvégeztetni. TUDNIVALÓ Erős igénybevétel és magas hőmérsékletek esetén az előző táblázatban meg- adottakhoz képest rövidebb karbantartási időkö- zökre lehet szükség. Kérjük, hogy ezen kívül vegye figyelembe a ke- nési terv szerinti ajánlott éves kenéseket is. Tevékenység Minden alkalma- zás előtt Minden használat előtt Az első 5 óra után 25 üze- mórán- ként 50 üze- mórán- ként Minden betárolás előtt A motorolajszint ellenőrzé-

X X A légszűrő tisztítása

A gyújtógyertya ellenőrzése

A fék ellenőrzése (próbafé- kezés egyenes útszakaszon) X493516_a 269 Helyreállítás Tevékenység Minden alkalma- zás előtt Minden használat előtt Az első 5 óra után 25 üze- mórán- ként 50 üze- mórán- ként Minden betárolás előtt A keréknyomás ellenőrzése X A vágókés ellenőrzése X Laza alkatrészek ellenőrzése X X Ékszíjak ellenőrzése (szem- revételezés)

A fűnyíró traktor tisztítása X A motor levegőszívó rácsá- nak tisztítása

Sebességváltó megtisztítása a fű- és gyepmaradványoktól X X )* Lásd a motorgyártó kezelési utasítását

A mozgó alkatrészek könnyű járásának biztosítá- sa érdekében javasoljuk a következő helyek évenkénti utánkenését. Kenés vagy bepermetezés előtt egy kendővel tisztítson meg minden helyet, ahol kenés szüksé- ges. Az esetleges korrózió elkerülésére ne hasz- náljon vizet. Kenési helyek:

Végezze el a zsírzócsonkok kenését a jobb és bal oldalon (21) univerzális zsírral.

Az alváznál (21/1) az elülső tengely csapágyazásának kenését olajpermettel vé- gezze.

Fogasív és kormányzó fogaskerék kenése a kormányműnél (22) univerzális zsírral.

Görgőscsapágy és kerékagy kenése az első és hátsó tengelyen (23 / 20) univerzális zsír- ral. TUDNIVALÓ Az első és hátsó kerekeket a tengelyek és a csapágyak kenéséhez le kell sze- relni.

Forgáspontok és csapágyhelyek: Az összes mozgó forgási és csapágyhely kenése.

Kerékcserét csak vízszintes és szilárd felületen végezzen.

1. Állítsa le a fűnyíró traktort és vegye ki az indí-

2. Nyomja le egészen a fékpedált (05/1), majd

rögzítse a rögzítőkarral (05/2).

3. Alátét ékekkel biztosítsa a fűnyíró traktort el-

gurulás ellen. Az ékeket azon az oldalon he- lyezze el, amelyet nem fog felemelni.

4. Egy megfelelő emelőeszközzel (pl. ollós

emelővel) emelje fel a fűnyíró traktort azon az oldalon, ahol a kereket ki kell cserélni. A traktort annyira emelje fel, hogy a cserélendő kerék könnyen forgatható legyen. Figyelem! Készülékkárok veszélye. Emelés közben ügyeljen arra, hogy a traktor egyetlen eleme se görbüljön meg. Az eme- lőszerszámot csak stabil fémrészekhez iga- zítsa be.

5. Egy stabil alátéttel (pl. fatuskóval) biztosítsa

a fűnyíró traktort az alváz egyik tartóeleménél úgy, hogy a traktor az emelőszerszám el- csúszása vagy felborulása esetén se zuhan- jon le.

6. Húzza le a védősapkát (19/1).

7. Nyomja le a biztosító alátétet (19/2) egy csa-

varhúzóval. Ügyeljen arra, hogy az alátét ne vesszen el.

8. Húzza le az alátétlemezt (19/3).

9. Húzza le a kereket a tengelyről.

Tudnivaló:A hátsó kerék lehúzásakor ügyel- jen arra, hogy a csúszóék ne vesszen el!

10. A visszaszerelés előtt tisztítsa meg a tengelyt

és a kerék furatait, majd mindegyiket kenje be univerzális kenőzsírral.

11. Húzza fel a kereket a tengelyre.

Tudnivaló:A hátsó kerekek felhelyezésekor a retesz és a hátsó kerék hornyának egymás felett kell lennie úgy, hogy a reteszt erőlkö- dés nélkül be lehessen dugni.

12. Húzza fel az alátétlemezt a tengelyre.HU

270 493516_a Helyreállítás

13. A biztosító alátétet nyomja bele a tengelyen

lévő horonyba. Ha ehhez esetleg egy fogót használ, ügyeljen arra, hogy a fogóval ne sértse fel a tengelyt.

14. Húzza fel a védősapkát a tengelyre.

15. Távolítsa el a biztonsági támasztékot, majd

óvatosan engedje le a traktort az emelőesz- közzel a talajra.

9.4 Indítóakkumulátor

A fűnyíró traktor szállítási terjedelmébe az indító- akkumulátorhoz való töltőberendezés nem tarto- zik bele. Pontos akkumulátorleírás: lásd az akkumulátor burkolatán. Az indítóakkumulátor a motorházfe- dél alatt található. Az indítóakkumulátor a gyárból alapvetően feltölt- ve kerül ki. Biztonsági utasítások FIGYELMEZTETÉS! Veszély az indítóak- kumulátor nem megfelelő kezelése miatt! Az indítóakkumulátor helytelen kezelése miatt felme- rülő veszélyek elkerülése érdekében tartsa be a következő pontokat!

Az indítóakkumulátort nem lehet nyílt láng közvetlen közelében tárolni, elégetni vagy fű- tőtestekre helyezni. Robbanásveszély fenye- get.

Téli tároláshoz az indítóakkumulátort hűvös, száraz helyen kell tárolni (10–15°C között). A fagypont alatti hőmérsékleteket tárolás közben kerülni kell.

Ne tárolja az indítóakkumulátort hosszabb ideig feltöltetlen állapotban. Ha az indítóakku- mulátort hosszabb ideig nem használták, ak- kor egy megfelelő töltőberendezéssel fel kell tölteni.

Ne rongálja meg az indítóakkumulátort. Az elektrolit (kénsav) kimarja a bőrt és a ruháza- tot – bő vízzel azonnal alaposan le kell mos- ni.

Tartsa tisztán az indítóakkumulátort. Csak egy nedves kendővel törölje le. Közben ne használjon vizet, benzint, hígítószert vagy hasonló anyagokat.

Tartsa tisztán és póluskezelő zsírral kenje be a csatlakozópólusokat.

Ne zárja rövidre a csatlakozópólusokat. Az indítóakkumulátor töltése Feltöltés szükséges:

Téli leálláskor a betárolás előtt.

A berendezés hosszabb (több mint 3 hóna- pos) leállítása esetén. FIGYELMEZTETÉS! Veszély az indítóak- kumulátor helytelen töltése miatt! A töltőké- szülék töltőáramának erőssége nem lépheti túl az 5A-t, a töltőfeszültség pedig max. 14,4V lehet. Nagyobb töltőfeszültség esetén az indítóakkumu- látor robbanásának veszélye áll fenn! Az akku- mulátoron történő munkavégzés esetén az indító- kulcsot mindig húzza ki. Javasoljuk, hogy ezt a karbantartást nem igénylő és légmentesen zárt indítóakkumulátort kifejezet- ten a hozzá kifejlesztett (szakkereskedésben kapható) töltőkészülékkel töltse fel. Az indítóakkumulátor töltése előtt olvassa el a töl- tőkészülék gyártójának kezelési útmutatóját. VIGYÁZAT! Rövidzárlat veszélye! Rö- vidzárlat elkerülése érdekében az akkumulátorról mindig a negatív kábelt (–) vegye le és tegye vissza először! Az akkumulátoron történő munka- végzés esetén az indítókulcsot mindig húzza ki!

1. Húzza ki az indítókulcsot (02/4).

2. Nyissa fel a motorháztetőt.

3. Csatlakoztassa a töltőkészülék csatlakozó-

kapcsait az akkumulátor pólusaihoz. TUDNIVALÓ Ügyeljen a polaritásra:

Piros kapocs = pozitív pólus (+)

Fekete kapocs = negatív pólus (-)

4. Csatlakoztassa a töltőkészüléket az elektro-

mos hálózathoz, majd kapcsolja be.

9.5 A fűkasza kiszerelése

A traktor téli időszakban történő használatához és az ékszíjak cseréjéhez a fűkaszát ki kell sze- relni.

1. A kormánykereket fordítsa be teljesen balra

2. Távolítsa el a fűgyűjtő dobozt (33).

3. Szerelje ki a kidobócsatornát (18).

4. A kapcsolótartó hengercsavarját (34) 5–6 for-

dulattal lazítsa meg.

5. Engedje le a fűkaszát a legalsó állásba (35).

6. A fűkasza húzórugóját akassza ki (36).

7. A fűkaszát állítsa a legfelső állásba (37).

8. Akassza ki az ékszíjcsatornát (38).493516_a 271

9. Akassza ki az ékszíjat a motor ékszíjtárcsájá-

10. Engedje le újra a fűkaszát a legalsó állásba

11. Távolítsa el a fűkasza tartókengyelénél lévő

4 biztosítócsapot (41).

12. A csapokkal húzza le a tartókengyelt (41).

1. Lazítsa meg a 6 biztosítóanyát (24).

2. Akassza ki az ékszíjcsatornát (25).

3. A fűkasza jobb oldali burkolatát akassza ki és

4. A fűkasza bal oldali burkolatát akassza ki és

5. A feszítőgörgőn kissé lazítsa meg a csavaro-

kat annyira, hogy az ékszíjakat ki lehessen fűzni (28).

6. Vegye ki az ékszíjat.

TUDNIVALÓ Az ékszíj vezetése és hely- zete típusonként eltérő. Vegye figyelembe a fűka- szán elhelyezett figyelmeztető matricát. Új ékszíj behelyezése

1. Helyezze fel az ékszíjat a kissé meglazított

feszítőgörgő köré, majd húzza meg ismét a feszítőgörgőt (30 / 31).

2. Az ékszíjat a sorrendnek megfelelően helyez-

ze fel a görgők köré, és ügyeljen az ékszíj vezetésére és helyzetére.

A fűnyíró traktor szállítóberendezéssel (pl. teher- gépkocsi pótkocsiján) történő szállításakor a fű- kaszát a fűkasza-felfüggesztés tehermentesítése érdekében alá kell támasztani. Szállítás közben ügyeljen a szállítóeszköz meg- felelő teherbírására és a fűnyíró traktor megfelelő biztosítására.

A fűnyíró traktort az időjárás hatásai, különösen a nedvesség, az eső és hosszabb ideig tartó köz- vetlen napsugárzás elől védett helyen kell tárolni. A traktort soha ne tárolja épületben, ha üzem- anyag van a tartályában, mert különben az üzem- anyag esetleges gőzei nyílt lánggal vagy szikrák- kal kerülhetnek érintkezésbe. A fűnyíró traktort csak olyan helyiségekben állítsa le, amelyek al- kalmasak gépjárművek leállítására. Hosszabb tárolási időszak, pl. átteleltetés esetén a fűnyíró traktort lehetőleg ne teljesen feltöltött üzemanyagtartállyal állítsa le. Az üzemanyag pá- rologhat. Hosszabb ideig tartó tárolás előtt az üzemanya- got a tartályból és a porlasztóból le kell engedni a lerakódások és ezzel az indítási nehézségek el- kerülése érdekében. Ezzel kapcsolatos kérdé- sekkel forduljon szakműhelyhez.

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt! TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Ok Elhárítás Motor nem indul el. Üzemanyaghiány. Töltse fel a tartályt; ellenőrizze a tartály szellőzését; ellenőrizze az üzemanyag- szűrőt. Nehéz, szennyezett üzemanyag, régi üzemanyag a tartályban. Használjon mindig friss, tiszta tartályok- ból származó üzemanyagot; tisztítsa meg a porlasztót (ügyfélszolgálati szer- viz). A légszűrő szennyezett. Tisztítsa meg a légszűrőt (lásd a motor gyártójának kezelési útmutatóját).HU 272 493516_a Hibaelhárítás Zavar Ok Elhárítás Nincs gyújtószikra. Tisztítsa meg a gyújtógyertyákat, szük- ség esetén tegyen be újakat, ellenőrizze a gyújtáskábelt, ellenőrizze a gyújtóbe- rendezést (ügyfélszolgálati szerviz). Többszöri indítási kísérlet során túl sok üzemanyag került a mo- tor égésterébe. Csavarja ki és szárítsa meg a gyújtó- gyertyákat. Az önindító nem mű- ködik. Lemerült vagy gyenge az indító- akkumulátor. Töltse fel az indítóakkumulátort. A biztonsági kapcsoló a vezetőü- lésnél nem működik. Üljön megfelelő módon a vezetőülés- ben; a kapcsoló hibás. A biztonsági kapcsoló a fékpe- dálnál nem működik. Nyomja le egészen a fékpedált. A fűkasza bekapcsolt. Kapcsolja ki a fűkaszát. Biztosíték az indítóakkumulátor (+) kábelénél. Ellenőrizze, szükség esetén cserélje ki a biztosítékot. Motor teljesítménye csökken. Túl magas vagy túl nedves a fű. Változtassa meg a vágási magasságot; kissé hátrafelé haladva biztosítson sza- bad területet a fűkasza számára. A kidobócsatorna/fűnyírófedél el- tömődött. Állítsa le a motort és vegye ki az indító- kulcsot! Tisztítsa meg a kidobócsatornát/fűnyíró- fedelet. A légszűrő szennyezett. Tisztítsa meg a légszűrőt (lásd a motor gyártójának kezelési útmutatóját). A porlasztó beállítása nem meg- felelő. Ellenőriztesse a beállítást (ügyfélszolgá- lati műhely). A kés erősen elhasználódott. Cseréltesse ki a kést (ügyfélszolgálati műhely). A menetsebesség túl magas. Csökkentse a menetsebességet. A fűnyíró traktor erő- sen rezeg. A fűkasza megsérült. Ellenőrizze a fűkaszát (ügyfélszolgálati műhely). A fűnyíró traktor nem indul el. Hidrosztatikus sebességváltó esetén: nincs menethajtás. Állítsa az elkerülő kart üzemi állásba (lásd Fejezet 7.3 "A fűnyíró traktor tolá- sa (15, 16)", oldal264). Nem tiszta vágás. A kés elhasználódott, életlen. Cserélje ki vagy éleztesse meg a kést. Az újraélezett kést ki kell egyensúlyozni (ügyfélszolgálati műhely)! Nem megfelelő vágási magas- ság. Módosítsa a vágási magasságot. Túl alacsony a motor fordulat- száma. Állítsa be a maximális motorfordulatszá- mot.493516_a 273 Hibaelhárítás Zavar Ok Elhárítás A menetsebesség túl magas. Csökkentse a menetsebességet. Eltérő keréknyomás a kerekek- ben. Gondoskodjon megfelelő keréknyomás- ról. A megfelelő keréknyomás a gumiab- roncsról olvasható le. A fűgyűjtő doboz nem telik meg. A vágási magasság túl alacsony. Módosítsa a vágási magasságot. A fű nedves – nehéz ahhoz , hogy a légáramlat magával szál- lítsa. Halassza el a fűnyírás idejét addig, amíg a pázsitfelület meg nem szárad. A kés erősen elhasználódott. Cserélje ki a kést. (Ügyfélszolgálati mű- hely) A fű túl magas. Végezze a nyírást 2 részletben:

1. áthaladás: max. vágási magas-

2. áthaladás: kívánt vágási magas-

ság. A szövetzsák eltömődött – nincs levegőáramlás. Tisztítsa meg a szövetzsákot. Szennyezett a fűnyírófedél kido- bócsatornája. Tisztítsa meg a kidobócsatornát/fűnyíró- fedelet. A töltöttségjelző nem reagál. Fűmaradványok a töltöttségjelző karnál. Távolítsa el a töltöttségjelzőnél lévő fű- maradványokat. Ezután ellenőrizze a könnyű járást. Menethajtás, fék, kup- lung és fűkasza. Kizárólag ügyfélszolgálati műhelyben el- lenőriztesse!

12.1 Hibajelzés a kijelzőn és hibaelhárítás

Kijelzés Hiba A hiba leírása A hiba elhárítása Err 01 Üléskapcsoló Az elektronika felismeri az üléskapcsoló érvénytelen állapotát.
