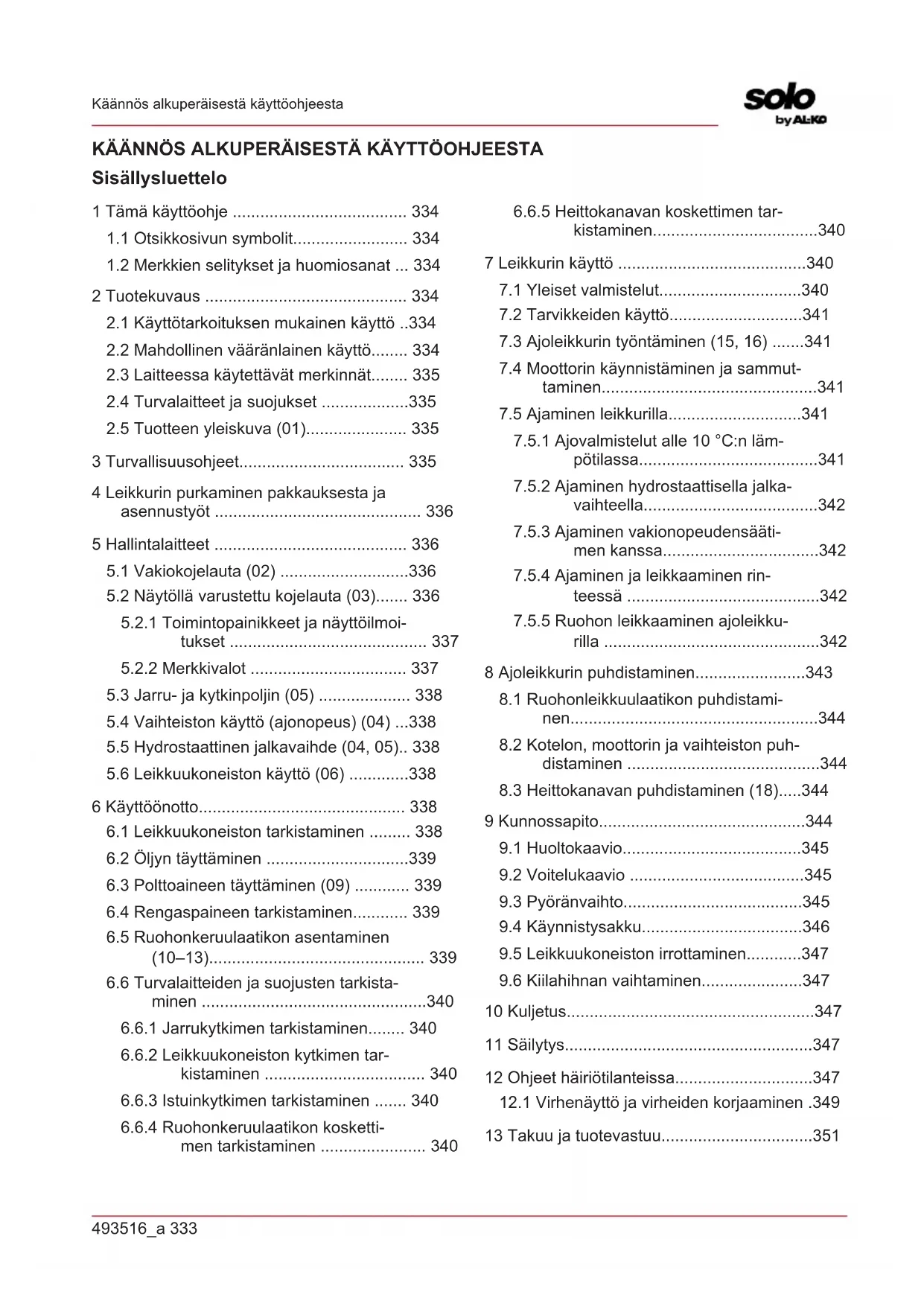

KÄYTTÖOHJE T 1695.6 HD V2 SOLO

2.3 Symbole am Gerät

1.2 Merkkien selitykset ja huomiosanat ... 334

2 Tuotekuvaus ............................................ 334

2.1 Käyttötarkoituksen mukainen käyttö ..334

2.2 Mahdollinen vääränlainen käyttö........ 334

2.3 Laitteessa käytettävät merkinnät........ 335

2.4 Turvalaitteet ja suojukset ...................335

2.5 Tuotteen yleiskuva (01)...................... 335

5.2 Näytöllä varustettu kojelauta (03)....... 336

5.2.1 Toimintopainikkeet ja näyttöilmoi-

5.4 Vaihteiston käyttö (ajonopeus) (04) ...338

5.5 Hydrostaattinen jalkavaihde (04, 05).. 338

5.6 Leikkuukoneiston käyttö (06) .............338

6 Käyttöönotto............................................. 338

6.1 Leikkuukoneiston tarkistaminen ......... 338

6.2 Öljyn täyttäminen ...............................339

6.3 Polttoaineen täyttäminen (09) ............ 339

6.4 Rengaspaineen tarkistaminen............ 339

6.5 Ruohonkeruulaatikon asentaminen

(10–13)............................................... 339

6.6 Turvalaitteiden ja suojusten tarkista-

6.6.2 Leikkuukoneiston kytkimen tar-

kistaminen ................................... 340

6.6.3 Istuinkytkimen tarkistaminen ....... 340

6.6.4 Ruohonkeruulaatikon kosketti-

7.2 Tarvikkeiden käyttö.............................341

7.3 Ajoleikkurin työntäminen (15, 16) .......341

7.4 Moottorin käynnistäminen ja sammut-

7.5.1 Ajovalmistelut alle 10°C:n läm-

pötilassa.......................................341

7.5.2 Ajaminen hydrostaattisella jalka-

vaihteella......................................342

7.5.3 Ajaminen vakionopeudensääti-

men kanssa..................................342

7.5.4 Ajaminen ja leikkaaminen rin-

teessä ..........................................342

7.5.5 Ruohon leikkaaminen ajoleikku-

rilla ...............................................342 8 Ajoleikkurin puhdistaminen........................343

8.1 Ruohonleikkuulaatikon puhdistami-

nen......................................................344

8.2 Kotelon, moottorin ja vaihteiston puh-

distaminen ..........................................344

8.3 Heittokanavan puhdistaminen (18).....344

9.5 Leikkuukoneiston irrottaminen............347

12.1 Virhenäyttö ja virheiden korjaaminen .349

13 Takuu ja tuotevastuu.................................351FI 334 493516_a Tämä käyttöohje

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

Ajoleikkureihin on saatavana eri varusteluja. Huomaa, että ajoleikkurisi ei välttämättä ole aivan samanlainen kuin kuvissa. Jos sinulla on vaikeuksia kuvausten tulkitsemisessa, ota yhteyttä pätevään huoltokorjaamoon tai val- mistajaan.

Noudata toimitukseen sisältyvää asennusoh- jetta ja polttomoottorin käyttöohjetta.

1.1 Otsikkosivun symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje Älä käytä bensiinillä toimivaa laitetta avotulen tai lämmönlähteiden lähei- syydessä.

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Taakse heittävistä ajoleikkureista on saatavana eri malleja. Varmista tähän käyttöohjeeseen si- sältyviä kuvauksia lukiessasi, että luet juuri omaa ajoleikkuriasi koskevaa kuvausta. Ajoleikkurisi ominaisuuksia:

Vaihteisto: hydrostaattinen jalkakäyttöinen

Teräkytkin: sähkömagneettinen

Laatikon tilavuus: 310 l

Laatikon tyhjennys: sähkökäyttöinen, kokoon painuva vipu Myös allesilppuamisessa, moottorityypissä, moot- torin tehossa ja leikkuuleveydessä voi olla eroja. Mallikohtaisia eroja:

Vaihteistotyyppi (T3 ja G700)

Vaihteiston ohitusvivun lukituksen avaus

2.1 Käyttötarkoituksen mukainen käyttö

Ajoleikkuri on tarkoitettu ruohon leikkaamiseen yksityispihoilla ja -puutarhoissa pinnoilla, joiden kaltevuus on enintään 10° (18%). Muu käyttö, kuten allesilppuaminen, on sallittua ainoastaan alkuperäistarvikkeita käytettäessä ja suurimpia sallittuja kuormitusarvoja noudattaen. Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituk- sesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuu- den menettäminen (CE-merkintä) sekä valmista- jan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vääränlainen käyttö

Ajoleikkuria ei ole tarkoitettu kaupalliseen käyt- töön yleisissä puistoissa tai urheilupaikoilla eikä maa- ja metsätalouskäyttöön. VAROITUS! Ajoleikkurin ylikuormitus ai- heuttaa vaaraa! Varo ylittämästä sallittuja veto- kuormia ja pinnan kaltevuuksia varsinkin perä- vaunua käytettäessä. Arvojen ylittyessä ajoleik- kurin jarrutusteho ei ehkä riitä, ja seurauksena voi olla vaaratilanteita! HUOMAUTUS Huomaa, ettei ajoleikkuria ole hyväksytty käytettäväksi tieliikenteessä, joten sillä ei saa ajaa yleisillä teillä!493516_a 335 Turvallisuusohjeet

2.3 Laitteessa käytettävät merkinnät

Lue käyttöohje ennen käyttöönot- toa! Leikkaamisen aikana työskente- lyalueella ei saa oleskella asiatto- masti. Kielto koskee etenkin lap- sia ja eläimiä. Poista avain virtalukosta ennen huolto- ja korjaustöitä! Huomio – vaara! Pidä kädet ja ja- lat loitolla teräkoneistosta! Älä aja rinteissä, joiden kaltevuus on yli 10° (18%)! Vaara: Tämän kohdan päälle ei saa astua! Kuumien pintojen aiheuttama pa- lovammojen vaara!

2.4 Turvalaitteet ja suojukset

VAROITUS! Turvalaitteiden ja suojusten poistaminen ja peukalointi aiheuttavat vaaraa! Käyttö on kielletty, jos turvalaitteita tai suojuksia on poistettu tai muutettu. Vioittuneet turvalaitteet ja suojukset on korjattava tai vaihdettava välittö- mästi! Tärkeimpiä turvalaitteita ja suojuksia ovat:

leikkuukoneistokytkin

ruohonkeruulaatikon kosketin

leikkuukoneiston suojukset

Heittokanavan kosketin

2.5 Tuotteen yleiskuva (01)

Nro Osa 1 Ohjauspyörä 2 Kojelauta 3 Jarrupoljin 4 Konepelti 5 Peruutusvaihde 6 Ajovaihde 7 Leikkuukoneisto 8 Leikkuukorkeuden säätö 9 Vaihteiston ohitusvipu 10 Ruohonkeruulaatikon anturi 11 Laatikon käyttövipu 12 Keruusäiliö 13 Kuljettajanistuin 14 Laatikon sähkötoiminen käyttökyt- kin* 15 Jarrupolkimen lukituskahva 16 Vakionopeudensäätimen vipu*

Varustelu on mallikohtaista ja vaihtelee 3 TURVALLISUUSOHJEET

Lapset tai muut henkilöt, jotka eivät ole luke- neet käyttöohjetta, eivät saa käyttää laitetta.

Noudata käyttäjän vähimmäisikää koskevia paikallisia määräyksiä.

Kiellä lapsia ja nuoria leikkimästä laitteella.

Käytä laitetta ainoastaan päivänvalossa tai hyvässä sähkövalaistuksessa.

Muiden henkilöiden oleskelu vaara-alueella on kielletty.

Käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan va- hingoista.

Käytä vain alkuperäisvaraosia ja alkuperäis- tarvikkeita.

Vain valmistaja tai sen valtuuttama huoltoyri- tys saa korjata laitteen.

Käytä kuulonsuojaimia.

Ajoleikkuria ei ole hyväksytty käytettäväksi tieliikenteessä, joten sillä ei saa ajaa yleisillä teillä.FI 336 493516_a Leikkurin purkaminen pakkauksesta ja asennustyöt

Älä leikkaa ruohoa ukkosella. Laitetta ei ole suojattu salamaniskuilta.

Käyttäjän lisäksi laitteen kyydissä ei saa olla muita.

Älä leikkaa rinteissä, joiden kaltevuus on yli 10° (18%).

Ajoleikkuria ja/tai siihen kiinnitettyä tarviketta ei saa käyttää eikä niillä saa työskennellä al- koholin, huumeiden tai lääkkeiden vaikutuk- sen alaisena, sillä ne voivat vaikuttaa reak- tionopeuteen.

Leikkaa aina poikittaissuunnassa rinteessä.

Noudata yleisiä, kunnan alueella sallittuja työskentelyaikoja.

Ajoleikkuri on painava, joten se voi aiheuttaa vakavia vammoja. Noudata erityistä varovai- suutta, kun kuormaat ajoleikkuria kuljetusajo- neuvoon tai perävaunuun tai poistat sitä kyy- distä.

Ajoleikkuria ei saa hinata. Kuljeta sitä yleisillä teillä sopivassa kuljetusajoneuvossa.

Älä käytä ajoleikkuria huonosti tuulettuvissa tiloissa, kuten autotallissa. Pakokaasu sisäl- tää myrkyllistä häkää eli hiilimonoksidia hä- kää ja muita haitallisia aineita. 4 LEIKKURIN PURKAMINEN

PAKKAUKSESTA JA ASENNUSTYÖT

Pura leikkuri pakkauksesta ja asenna se tuotteen mukana toimitetun asennusohjeen mukaisesti. HUOMAUTUS Noudata myös toimitukseen sisältyvää polttomoottorin valmistajan käyttöoh- jetta. VAROITUS! Puutteellisen asennuksen ai- heuttama loukkaantumisvaara! Ajoleikkuria ei saa käyttää ennen kuin se on täysin valmiiksi asennettu! Suorita kaikki asennusohjeessa kuva- tut asennusvaiheet. Jos olet epävarma, pyydä ennen laitteen käyttöönottoa ammattilaisen arvio siitä, onko asennus suoritettu oikein! Varmista, että kaikki turvalaitteet ja suojukset ovat paikal- laan ja toimivat asianmukaisesti! 5 HALLINTALAITTEET Seuraavassa kuvataan taakse heittävien ajoleik- kurien hallintalaitteet. Varmista, että luet juuri omaa ajoleikkuriasi koskevan kuvauksen.

5.1 Vakiokojelauta (02)

Seuraavassa kerrotaan vakiomallisen kojelaudan laitteista. Moottorin kierrosluvun säätely HUOMAUTUS Huomaa, että säätimen käyttö vaikuttaa ajokäytössä ajonopeuteen! Säätimet, joihin sisältyy rikastin: Säädintä (02/2) siirtämällä moottorin kierroslukua voi suurentaa ja pienentää. Säätimen vieminen yläasentoon kytkee rikastimen toimintaan. Rikastimen kytkeminen päälle: Työnnä säädin yläasentoon rikastinsymbolin koh- dalle. Käytä tätä asentoa ainoastaan moottorin käynnistämiseen. Ohje: Joissakin leikkurimalleissa kojelau- dassa on erillinen rikastinkytkin (02/1). Si- tä on vedettävä leikkurin käynnistämisek- si. Kun moottori on käynnistynyt, työnnä kytkin hitaasti takaisin lähtöasentoon! Leikkuukäyttö: Tässä asennossa moottori käy suurimmalla kierrosluvulla. Tyhjäkäynti: Tässä asennossa moottori käy pienimmällä kierrosluvulla. Virtalukko (02/4) Asento Toiminto 0 Moottori pois päältä. Avaimen voi poistaa. I Valot päällä. Moottorin käynnistämisen jälkeen tässä asennossa sytytetään valot. II Käyttöasento moottorin käydessä. III Käynnistysasento moottorin käynnis- tämistä varten. Päästä avaimesta irti heti, kun moot- torin käy. Avain palautuu käyttöasen- toon II.

5.2 Näytöllä varustettu kojelauta (03)

Lue tämä luku, jos ajoleikkurisi on varustettu va- kiokojelaudan yläpuolelle asennetulla näytöllä.493516_a 337 Hallintalaitteet

5.2.1 Toimintopainikkeet ja näyttöilmoitukset

Kohta Nimike Toiminto 03/2 Näytössä näkyy:

päivän käyttötunnit (näyttö, jossa desimaalimerkki) Huomautus: päivän käyttötunnit näytetään desimaalijärjestel- män mukaisesti (1,5h = 1h 30min). tai

kokonaiskäyttötunnit (näyttö, jossa ei ole desimaalimerkkiä) Huomautus: kokonaiskäyttötuntien kerääntyminen alkaa, kun virta-avain käännetään asentoon I. 03/5 Näyttöilmoituksen vaihtamista varten:

Kokonaiskäyttötunnit

Käyttötunnit päivän aikana

Akkujännite Ohje: Jos virta-avain on virtalukossa asennossa I, kokonaiskäyt- tötuntien kertyminen jatkuu. 03/13 Päivän käyttötuntien nollaaminen. Ohje: Vain päivän käyttötunnit voidaan nollata, kokonaiskäyttötun- teja ei voida nollata.

Kohta Nimike Merkkivalo palaa: 03/1

moottorin ollessa käynnissä:

jos käynnistysakku on viallinen tai purkautunut

moottorin ja akun välinen syöttöjohto katkennut

moottorin laturi viallinen

moottorin ollessa pysähdyksissä:

jos käynnistysakku purkautunut. Ohje: Jos tämä merkkivalo syttyy, hakeudu ammattikorjaamoon! 03/3 kun ruohokeruulaatikko on täynnä. Tyhjennä ruohonkeruulaatikko! 03/4 kun leikkuukoneisto on kytketty toimintaan. 03/6 kun leikkuukoneisto on aktivoitu peruutusta varten. 03/7 kun ruohonkeruulaatikko on irrotettu tai sitä ei ole suljettu oikein. 03/8 kun valot ovat päällä.FI 338 493516_a Käyttöönotto Kohta Nimike Merkkivalo palaa: 03/9 kun jarrua käytetään tai kun jarru on lukittu. 03/10 kun säiliössä on polttoainetta jäljellä enää noin 1,5litraa. 03/11 kun öljymäärä alittaa tietyn tason. 03/12 kun kuljettaja poistuu ajoleikkurista

moottorin käydessä (jarru on lukittu).

5.3 Jarru- ja kytkinpoljin (05)

Jarru: Kun painat jarrupolkimen (05/1) poh- jaan, jarru vaikuttaa vaihteistoon ja ajoleikkuri jarruttaa.

Seisontajarru: Kun jarrupoljin (05/1) on poh- jassa ja vedät lukitusvipua (05/2) ylöspäin, jarru lukittuu. Jarru vapautuu, kun painat jar- rupolkimen uudelleen pohjaan.

5.4 Vaihteiston käyttö (ajonopeus) (04)

Ajoleikkureissa on hydrostaattinen jalkavaihde. Joissakin malleissa on vakionopeudensäädin. Eteenpäin ajoa ja peruuttamista varten on kaksi erillistä poljinta oikealla puolella. Ajo- suunta Kuvaus Eteen Paina oikeaa poljinta (04/2), kun ha- luat ajaa eteenpäin. Taakse Paina vasenta poljinta (04/1), kun haluat peruuttaa. Ohje: Jos painetaan ainoastaan pe- ruutuspoljinta, leikkuukoneisto py- sähtyy. Leikkaaminen peruutusvaihteella: katso Luku 7.5.5 "Ruohon leikkaa- minen ajoleikkurilla", sivu342.

5.5 Hydrostaattinen jalkavaihde (04, 05)

Hydrostaattista jalkavaihdetta käytetään kahdella polkimella (04/1 ja 04/2). Kun haluat lähteä liikkeelle, vapauta moottorin ollessa käynnissä ensin seisontajarru (05/2) ja paina sen jälkeen eteenpäin ajon poljinta (04/2) tai peruutuspoljinta (04/1). Mitä alemmas painat polkimen, sitä nopeammin ajoleikkuri liikkuu valit- tuun suuntaan. Ajaminen eteenpäin: Paina oikealla puolella ole- vaa ulompaa poljinta (04/2). Peruuttaminen: Paina oikealla puolella olevaa sisempää poljinta (04/1).

5.6 Leikkuukoneiston käyttö (06)

Leikkuukorkeuden säätö Leikkurin leikkuukoneiston korkeutta voi säätää porrastetusti kuljettajanistuimen oikealla puolella olevasta vivusta (06/2).

1. Liikuta säätövipua (06/2) haluamaasi suun-

taan. Vivun liikuttaminen alaspäin madaltaa leikkuukorkeutta ja sen liikuttaminen ylöspäin nostaa leikkuukorkeutta. Leikkuukoneiston kytkeminen päälle Sähkötoiminen kytkentä: Kojelaudan alueella on kytkin (02/5), jolla leikkuukoneisto kytketään pääl- le (eli asento 1).

VAROITUS! Puutteellisen asennuksen ai- heuttama loukkaantumisvaara! Ajoleikkuria ei saa käyttää ennen kuin se on täysin valmiiksi asennettu! Suorita kaikki asennusohjeessa kuva- tut asennusvaiheet. Jos olet epävarma, pyydä ennen laitteen käyttöönottoa ammattilaisen arvio siitä, onko asennus suoritettu oikein! Varmista, että kaikki turvalaitteet ja suojukset ovat paikal- laan ja toimivat asianmukaisesti!

6.1 Leikkuukoneiston tarkistaminen

Ennen käyttöä on aina tarkistettava silmämääräi- sesti, onko teräkoneistossa, kiinnityspulteissa tai493516_a 339 Käyttöönotto leikkuuyksikössä kaiken kaikkiaan merkkejä kulu- misesta tai vaurioista. Epäkeskisyyden välttämi- seksi kuluneet tai vaurioituneet terät on vaihdet- tava uusiin.

6.2 Öljyn täyttäminen

Ennen ensimmäistä käyttökertaa leikkuriin on täytettävä öljyt. Noudata moottorivalmistajan käyttöohjetta. Muista tarkistaa öljytaso säännölli- sesti ja lisätä öljyä tarvittaessa.

6.3 Polttoaineen täyttäminen (09)

VAROITUS! Polttoaineen käsittelyyn liit- tyy vaaroja! Polttoaine on erittäin helposti sytty- vää. Tankkaa polttoainetta vain ulkosalla! Tupa- kointi kielletty! Tankkaaminen on kielletty mootto- rin käydessä tai ollessa kuumentunut! Käytä polttoaineen täyttämiseen sopivaa suppiloa tai täyttöputkea, jotta polttoainetta ei pääse rois- kumaan moottoriin, verhoilulle tai maahan. Turvallisuussyistä polttoainesäiliön korkki ja mui- den säiliöiden korkit on vaihdettava, jos niissä on vaurioita. Jos polttoainetta on valunut yli, moottoria ei saa käynnistää. Leikkuri on siirrettävä pois polttoai- neen likaamasta paikasta, ja maahan, moottorille tai verhoilulle valunut polttoaine on imettävä lii- naan ja pyyhittävä pois. Moottoria ei saa yrittää käynnistää ennen kuin polttoainehöyryt ovat haihtuneet. Säilytä polttoainetta vain sille tarkoitetuissa as- tioissa. Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 91. Tankkaaminen

1. Sammuta moottori, jos se on käynnissä, ja

poista varmuuden vuoksi avain virtalukosta.

2. Odota, kunnes moottori on hieman jäähtynyt

(polttoaineen syttymisen aiheuttama räjäh- dysvaara!).

3. Paina polttoainesäiliön korkin kantta (09/1).

4. Käännä polttoainesäilön korkin kansi (09/1)

ylöspäin. Polttoainesäiliön korkin kannen (09/1) lukitus avautuu.

5. Avaa polttoainesäiliön korkki (09/2) ja tank-

kaa polttoainetta. Huomautus:Älä täytä polttoainesäiliötä liian täyteen!

6. Sulje polttoainesäiliön korkki (09/2).

7. Sulje polttoainesäiliön korkin kansi (09/1),

niin että se lukittuu paikalleen.

Tarkista rengaspaine säännöllisesti.

Katso renkaasta, mikä sen vaatima ilmanpai- ne on (suositus: 1baari). HUOMAUTUS 1PSI = 0,07baaria. Rengaspaineen voi tarkistaa tavallisella jalka- pumpulla, sillä voi myös lisätä renkaaseen ilmaa.

6.5 Ruohonkeruulaatikon asentaminen (10–

13) Ajoleikkureihin sisältyy ruohonkeruulaatikko. Huomaa, että ajoleikkurisi ei välttämättä ole aivan samanlainen kuin kuvissa. Ruohonkeruulaatikon täyttömäärän ilmaisimen säätö Täyttömäärän ilmaisin ilmaisee äänimerkillä, mil- loin ruohonkeruulaatikko on tyhjennettävä. Täyttömäärän ilmaisin voidaan säätää 6 eri asen- toon leikkuujätteen laadun mukaisesti. Jos leik- kuujäte on kuivaa, siirrä täyttömäärän ilmaisin pienempään asentoon. Jos leikkuujäte on koste- aa tai märkää, säädä täyttömäärän ilmaisin pi- demmäksi. Se vaikuttaa ruohonkeruulaatikon täyttöön.

1. Sammuta moottori (katso Luku 7.4 "Moottorin

käynnistäminen ja sammuttaminen", si- vu341).

2. Irrota ruohonkeruulaatikko (katso Luku 8.1

"Ruohonleikkuulaatikon puhdistaminen", si- vu344).

3. Säädä täyttömäärän ilmaisin (10/1) leikkuu-

jätteelle sopivaksi (10/a), kunnes se lukittuu haluamaasi asentoon.

4. Laita ruohonkeruulaatikko takaisin paikalleen.

Aseta keräyssäiliö paikalleen

1. Pidä toisella kädelläsi kiinni ruohonkeruulaati-

kon kahvasta (11/1) ja toisella takaseinän sy- vennyksestä (11/2).

2. Aseta ruohonkeruulaatikko symmetrisesti oh-

3. Kallista ruohonkeruulaatikkoa toisella kädel-

läsi hieman eteenpäin (12) siten, että ruohon- keruulaatikon etuosa lukittuu paikalleen.

4. Käännä ruohonkeruulaatikkoa alaspäin (13/

5. Tarkista ruohonkeruulaatikon oikea asento.FI

340 493516_a Leikkurin käyttö

6.6 Turvalaitteiden ja suojusten

tarkistaminen Turvalaitteet ja suojukset on tarkistettava aina ennen ajoleikkurin käynnistämistä. VAROITUS! Turvalaitteiden ja suojusten tarkistaminen voi aiheuttaa vaaraa! Turvalait- teet ja suojukset saa tarkistaa ainoastaan kuljet- tajanistuimella istuttaessa, eikä lähistöllä saa olla ihmisiä tai eläimiä! Suorita kaikki tarkistukset tasaisella alustalla, jot- ta ajoleikkuri ei vahingossa lähde liikkeelle.

6.6.1 Jarrukytkimen tarkistaminen

Jarrukytkin estää moottorin käynnistämisen, jos jarrua ei paineta.

1. Moottori on pois päältä.

2. Istu kuljettajanistuimelle.

3. Vapauta seisontajarru painamalla jarrupoljin-

4. Yritä käynnistää moottori (avain virtalukon

asennossa III). HUOMAUTUS Moottori ei saa käynnistyä!

6.6.2 Leikkuukoneiston kytkimen

tarkistaminen Leikkuukoneiston kytkin varmistaa, ettei mootto- ria voi käynnistää leikkuukoneiston ollessa akti- voitu.

1. Moottori on pois päältä.

2. Istu kuljettajanistuimelle.

3. Paina jarrupoljinta (05/1) ja laita seisontajarru

4. Aktivoi leikkuukoneisto (02/5, asento 1).

5. Yritä käynnistää moottori (avain virtalukon

asennossa III). HUOMAUTUS Moottori ei saa käynnistyä!

6.6.3 Istuinkytkimen tarkistaminen

Istuinkytkin varmistaa, että moottori sammuu heti, jos leikkuukoneisto on toiminnassa mutta istui- melta poistutaan.

1. Istu kuljettajanistuimelle.

2. Paina jarrupoljinta (05/1) ja laita seisontajarru

3. Käynnistä moottori ja anna sen käydä suu-

rimmalla kierrosluvulla.

4. Aktivoi leikkuukoneisto (02/5, asento 1).

5. Kohottaudu ylös istuimelta (mutta älä poistu

leikkurin päältä!). HUOMAUTUS Moottorin on sammuttava!

6.6.4 Ruohonkeruulaatikon koskettimen

tarkistaminen Ruohonkeruulaatikon kosketin varmistaa sen, et- tä moottori sammuu heti, kun ruohonkeruulaatik- ko ei ole kunnolla paikallaan leikkuukoneiston ol- lessa päällä.

1. Istu kuljettajanistuimelle.

2. Paina jarrupoljinta (05/1) ja laita seisontajarru

3. Käynnistä moottori ja anna sen käydä suu-

rimmalla kierrosluvulla.

4. Aktivoi leikkuukoneisto (02/5, asento 1).

5. Nosta tyhjää ruohonkeruulaatikkoa hieman

tai käytä avauskytkintä. HUOMAUTUS Moottorin on sammuttava!

6.6.5 Heittokanavan koskettimen

tarkistaminen Heittokanavan kosketin varmistaa, ettei ajoleikku- ria voi käynnistää, jos heittokanava ei ole paikal- laan.

1. Irrota ruohonkeruulaatikko.

2. Irrota heittokanava (18/2).

3. Istu kuljettajanistuimelle.

4. Paina jarrupoljinta (05/1) ja laita seisontajarru

5. Käynnistä moottori.

HUOMAUTUS Moottori ei saa käynnistyä!

VAROITUS! Puutteelliset ajoleikkuria koskevat tiedot aiheuttavat vaaraa! Lue käyttö- ohje huolellisesti ennen käytön aloittamista! Kiin- nitä erityistä huomiota turvallisuusohjeisiin! Suori- ta kaikki asennus- ja käyttöönottovaiheet tunnolli- sesti. Jos jokin on epäselvää, kysy neuvoa val- mistajalta!

7.1 Yleiset valmistelut

Käytä leikkaamisen aikana aina tukevia jalki- neita ja pitkiä housuja. Älä koskaan käytä leik- kuria avojaloin tai avoimet sandaalit jalassa.

Tarkista ajoleikkurilla leikattava alue kokonai- suudessaan. Poista kaikki kivet, kepit, narut, luut ja muut esineet, jotka voivat tarttua leik- kuriin tai sinkoutua sen osuessa niihin. Tark- kaile vierasesineitä myös leikkaamisen aika- na.493516_a 341 Leikkurin käyttö

Suorita kaikki käyttöönoton yhteydessä kuva- tut toimenpiteet. Tarkista erityisesti turvalait- teet ja suojukset.

Kuormia saa vetää ainoastaan perävaunulla! Tukikuormaa ei saa ylittää.

Ajoleikkurilla ei saa kuljettaa mitään tavaraa!

7.2 Tarvikkeiden käyttö

VAROITUS! Vääränlaiset tarvikkeet ja tar- vikkeiden virheellinen käyttö aiheuttavat vaa- raa! Käytä aina leikkurivalmistajan alkuperäistar- vikkeita! Noudata kunkin osan mukana toimitetta- vaa käyttöohjetta! Hyväksymättömien tarvikkeiden käyttö tai tarvik- keiden virheellinen käyttö voivat aiheuttaa vaka- vaa vaaraa käyttäjälle ja muille. Ajoleikkuri saat- taa ylikuormittua. Seurauksena voi olla vakavia tapaturmia.

7.3 Ajoleikkurin työntäminen (15, 16)

VARO! Kaltevalla pinnalla työntämisen aiheuttama vaara! Työnnä ajoleikkuria vain vaa- kasuoralla pinnalla! Kaltevilla pinnoilla ajoleikkuri voi liikkua hallitsemattomasti alamäkeen. Hydrostaattisen jalkavaihteen yhteydessä Ohitusvipu (15/1) oikean takapyörän kotelossa. Ohitusvivun lukituksen avaus, T3-vaihteisto (tyyp- pi: T15, T16, T18):

1. Vedä ohitusvipu (15/1) ulos ja käännä se

ð Ajoleikkuria voi nyt työntää. Ohitusvivun lukituksen avaus, G700-vaihteisto (tyyppi: T20, T23):

1. Työnnä ohitusvipu (15/1) sisään ja käännä se

ð Ajoleikkuria voi nyt työntää.

7.4 Moottorin käynnistäminen ja

sammuttaminen Moottorin käynnistäminen

1. Istu kuljettajanistuimelle.

2. Paina vasemmalla oleva jarrupoljin (05/1)

pohjaan ja lukitse se paikalleen lukitusvivulla (05/2).

3. Varmista, että leikkuukoneisto EI OLE kytket-

ty toimintaan: tarkista keinukytkimen asento (02/5, asento 0).

4. Siirrä moottorin kierrosluvun säädin (02/2)

ylävasteeseen. Varusteluvaihtoehdon mu- kaan kohdassa on rikastinsymboli tai ei ole. Jos ei ole, vedä erillisestä rikastinnupista (02/1).

5. Pistä avain virtalukkoon (02/4).

6. Kierrä avain asentoon III ja pidä se siinä,

kunnes moottori on käynnistynyt. Huomautus:Käynnistysakun säästämiseksi käynnistysyritys ei saisi kestää pidempään kuin n. 5sekuntia.

7. Päästä sen jälkeen avaimesta irti, niin se

kääntyy automaattisesti asentoon II.

8. Siirrä moottorin kierrosluvun säädin (02/2)

toiminta-asentoon. Jos leikkurissa on rikastin- nuppi, paina se takaisin sisään (02/1). Moottorin sammuttaminen

1. Pysäytä leikkuukoneisto (02/5).

2. Siirrä moottorin kierrosluvun säädin (02/2)

3. Paina jarrupoljinta (05/1) ja lukitse se paikal-

leen lukitusvivulla (05/2).

4. Kierrä avain (02/4) virtalukossa asentoon 0.

5. Poista avain virtalukosta.

VAROITUS! Kuuman moottorin aiheutta- ma vaara! Varmista moottoria sammuttaessasi, etteivät kuumat moottorin osat (esim. äänenvai- mennin) voi sytyttää lähellä olevia aineita tai esi- neitä palamaan!

7.5 Ajaminen leikkurilla

VAROITUS! Sopimattoman nopeuden ai- heuttama vaara! Aja etenkin alussa hitaasti, jotta totut leikkurin ajo- ja jarrutuskäyttäytymiseen! Ai- na ennen suunnan vaihtamista ajonopeus on las- kettava niin pieneksi, että ajoleikkuri on jatkuvasti kuljettajan hallussa ja ettei leikkuri voi kaatua! Leikkurissa on hydrostaattinen jalkavaihde.

7.5.1 Ajovalmistelut alle 10°C:n

1. Varmista, että leikkuukoneisto EI OLE kytket-

ty toimintaan: tarkista keinukytkimen asento (02/5, asento 0).

2. Käynnistä moottori ja käytä sitä lämpimäksi

n. 30sekuntia vaihteistoöljyn viskositeetin optimoimiseksi. Sen jälkeen leikkurilla voi ajaa. Leikkuukoneisto on syytä kytkeä päälle vasta, kun moottori on käynyt joitakin minuut- teja.FI 342 493516_a Leikkurin käyttö

7.5.2 Ajaminen hydrostaattisella

1. Paina jarrupoljinta (05/1) ja lukitse se paikal-

leen lukitusvivulla (05/2).

2. Säädä leikkuukoneisto suurimpaan leikkuu-

3. Käynnistä moottori.

4. Paina jarrua (05/1).

5. Paina hitaasti haluamasi ajosuunnan poljinta:

6. Mitä alemmas painat polkimen, sitä nopeam-

min ajoleikkuri liikkuu valittuun suuntaan.

7. Kun haluat pysähtyä, vapauta ajopoljin ja pai-

na jarrua (05/1). HUOMAUTUS Aina kun poistut traktorista, laita lukitusvipu päälle jarrupolkimen ollessa poh- jassa. Tämä estää leikkuria lähtemästä vieri- mään!

7.5.3 Ajaminen vakionopeudensäätimen

kanssa HUOMAUTUS Vakionopeudensäädin voi- daan kytkeä päälle vain eteenpäin ajon aikana. Vakionopeudensäädin kytkeytyy automaattisesti pois päältä, kun jarrua käytetään. Vakionopeudensäätimen kytkeminen päälle/pois:

Käännä vipu (02/3) ylöspäin. Vakionopeudensäädin kytkeytyy päälle.

Käännä vipu (02/3) alaspäin. Vakionopeudensäädin kytkeytyy pois päältä.

7.5.4 Ajaminen ja leikkaaminen rinteessä

VAROITUS! Virheiden aiheuttama vaara rinteessä ajettaessa! Rinteessä on ajettava eri- tyisen varovasti! ”Turvallisia” rinteitä ei ole. Nou- data erityisesti seuraavia turvallisuusohjeita! Jos pyörät pyörivät tyhjää tai leikkuri jää kiinni rin- teessä ajettaessa, kytke leikkuukoneisto ja lisä- laitteet pois toiminnasta. Aja sitten pois rinteestä hitaasti suoraan alaspäin! Täysi ruohon keruulaa- tikko suurentaa ajoleikkurin kaatumisvaaraa!

Älä aja rinteissä, joiden kaltevuus on yli 10° (18%). Tämä vastaa 18 cm:n korkeuseroa yhden metrin matkalla.

Aja tasaisesti, ei nykien.

Älä jarruta äkkinäisesti.

Pidä ajonopeus alhaisena.

Älä aja rinteessä poikittain.

Älä kiihdytä voimakkaasti.

Vältä äkkinäisiä ohjausliikkeitä.

7.5.5 Ruohon leikkaaminen ajoleikkurilla

Siistin leikkuutuloksen saavuttamiseksi ajonope- us on mukautettava leikattavan ruohon ominai- suuksiin. Valitse leikkaamista varten ajopolkimes- ta enintään 2/3 suurimmasta mahdollisesta no- peudesta. Ajoleikkurin enimmäisnopeus on tar- koitettu käytettäväksi ainoastaan silloin, kun leik- kuria ajetaan leikkaamatta ruohoa. Tavallinen leikkuupituus on 4–5cm. Se vastaa korkeussäädön (06/2) 2. tai 3. tasoa. Jos ruoho on kosteaa tai märkää, käytä tavallista suurem- paa leikkuupituutta. Jos ruoho on hyvin pitkää, se kannattaa leikata kahdessa erässä. Säädä leikkuukoneisto ensim- mäisellä kierroksella suurimpaan leikkuukorkeu- teen. Toisella kierroksella voit säätää sen halua- maasi korkeuteen.

7.5.5.1 Leikkuukoneiston kytkeminen päälle

HUOMAUTUS Leikkuukoneiston saa kyt- keä päälle vasta sitten, kun moottori on käynyt lämpimäksi noin minuutin ajan! Leikkuukoneisto ei kannata kytkeä päälle ajoleikkurin ollessa pit- kässä ruohossa.

1. Käynnistä moottori.

2. Siirrä moottorin kierrosluvun säädin (02/2)

3. Säädä leikkuukoneisto suurimpaan leikkuu-

4. Kytke leikkuukoneisto päälle keinukytkimellä

5. Säädä haluttu leikkuukorkeus käsivivulla

6. Lähde ajamaan ajoleikkurilla.

7.5.5.2 Leikkaaminen peruuttamalla

HUOMAUTUS Jos painetaan ainoastaan peruutuspoljinta, leikkuukoneisto pysähtyy.

1. Paina leikkaaminen peruuttamalla -painiketta

(02/6) ja siitä 5sekunnin kuluessa peruutus- poljinta (04/1). VAROITUS! Tapaturmavaara leikattaessa peruutusvaihteella! Tarkkaile leikkurin takana olevaa aluetta leikatessasi ruohoa peruuttamalla! Leikkaa peruuttamalla vain, jos se on välttämä- töntä!493516_a 343 Ajoleikkurin puhdistaminen

7.5.5.3 Leikkuukoneiston kytkeminen pois

päältä VAROITUS! Hitaasti pysähtyvien terien aiheuttama vaara! Pyörivät / pysähtymässä ole- vat leikkuuterät voivat silpoa kädet ja jalat! Pidä kädet ja jalat siksi loitolla teristä!

1. Kytke leikkuukoneisto pois päältä keinukytki-

mellä (02/5, asento 0). Leikkuukoneiston voi kytkeä pois milloin tahansa, riippumatta siitä, onko leikkuri paikallaan vai liik- keessä. VAROITUS! Sinkoilevien kappaleiden ai- heuttama loukkaantumisvaara! Jos sorapinnoil- la ajetaan leikkuukoneiston ollessa käynnissä, koneistoon voi joutua kiviä, jotka voivat sinkoutua ympäristöön.

Kytke leikkuukoneisto aina pois päältä ennen ajamista muilla pinnoilla kuin nurmikolla.

7.5.5.4 Ruohonkeruulaatikon tyhjentäminen

HUOMAUTUS Kun ruohonkeruulaatikko on täynnä, kuuluu merkkiääni. Laatikko on tyhjen- nettävä viimeistään silloin. Varustelusta riippuen ajoleikkurissa voi olla säh- kökäyttöinen ruohonkeruulaatikon tyhjennys tai käsikäyttöinen, käyttövivulla varustettu ruohonke- ruulaatikko. Kaikki laatikkotyypit:

Ruohonkeruulaatikon voi tyhjentää kuljettaja- nistuimella istuen.

Jos ruohonkeruulaatikko taitetaan ulos tai nostetaan paikaltaan leikkuukoneiston olles- sa käynnissä, moottori sammuu.

Jos ruohonkeruulaatikko ei ole lukittunut kun- nolla paikalleen, leikkuukoneistoa ei voi käyn- nistää. Sähkökäyttöisen ruohonkeruulaatikon tyhjentäminen

1. Tyhjennä käyttämällä kuljettajan istuimen va-

semmalla puolella olevaa keinukytkintä (07/1).

2. Sulje ruohonkeruulaatikko käyttämällä keinu-

kytkintä uudelleen. Ruohonkeruulaatikon tyhjentäminen käyttövivulla

1. Vedä käyttövipu ulos ruohonkeruulaatikosta

2. Työnnä vipua ajosuuntaan ruohonkeruulaati-

kon avaamiseksi (17/b).

3. Siirrä ruohonkeruulaatikkoa vivulla taakse-

päin, kunnes laatikko lukittuu.

7.5.5.5 Allesilppuaminen

Ihanteellisen silppuamistuloksen saavuttamiseksi ruoho on suositeltavaa leikata säännöllisesti (n. 1–2 kertaa viikossa). Leikkaa aina 1/3 ruohon pi- tuudesta (jos ruoho on esim. 6cm pitkää, leikkaa 2cm). Tällöin ruohosilppu sekoittuu siististi jäljel- le jäävän ruohon sekaan.

Ota huomioon, että ruohon kasvunopeus vaihte- lee eri aikoina. Keväällä on suositeltavaa leikata ruoho melko usein. Pidennä leikkuuväliä sitä mu- kaan kuin ruohon kasvu hidastuu vuoden mit- taan. Jos ruohoa ei ole voitu leikata vähään aikaan, va- litse ensin tavallista suurempi leikkuukorkeus ja leikkaa ruoho uudelleen kahden päivän kuluttua tavanomaisella leikkuukorkeudella.

7.5.5.7 Pitkän ruohon leikkaaminen

Jos ruoho on kasvanut tavallista pidemmäksi tai se on märkää, leikkaa ruoho tavallista suurem- malla leikkuukorkeudella. Leikkaa ruoho sen jäl- keen uudelleen tavallisella, alemmalla leikkuukor- keudella.

Varmista terien terävyys koko leikkuukauden ajan, jotta ruohonkorsia ei repeydy tai silpoudu. Repeytyneiden ruohonkorsien reunat kuivuvat helposti. Se heikentää ruohon kasvua ja altistaa kasvitaudeille.

Tarkista terien terävyys, kuluneisuus ja vauri- ottomuus aina käytön jälkeen! Toimita leikkuri tarvittaessa huoltoon.

Teriä vaihdettaessa ainoastaan alkuperäisiä varateriä saa käyttää. 8 AJOLEIKKURIN PUHDISTAMINEN Jotta ajoleikkuri toimisi moitteettomasti ja olisi pit- käikäinen, se on puhdistettava säännöllisesti. Poista ajoleikkuriin tarttunut lika aina käytön jäl- keen. Älä puhdista sitä painepesurilla. Painepesurin tai puutarhaletkun vesisuihku voi vaurioittaa sähkö- osia tai laakereita. Estä veden pääsy etenkin moottoriin, vaihteis- toon ja ohjausrulliin sekä koko sähköjärjestel- mään.FI 344 493516_a Kunnossapito VAROITUS! Puhdistamiseen liittyy vaaro- ja! Toimi seuraavasti kaikissa puhdistustöissä:

Sammuta moottori ja poista avain virtalukos- ta.

Irrota sytytystulppien pistoliitäntä/-liitännät.

Puhdistamisen ajaksi poistetut suojukset ja turvalaitteet on asennettava takaisin paikal- leen puhdistamisen jälkeen.

PALOVAMMOJEN VAARA: Anna ajoleikkurin jäähtyä ennen sen puhdistamista. Moottori, vaihteisto ja äänenvaimennin kuumenevat erittäin paljon!

VIILTOHAAVOJEN VAARA: Varo teräviä te- riä leikkuukoneistoa koskevissa töissä. Moni- teräisissä leikkureissa yhden terän liike voi lii- kuttaa myös jotakin muuta terää!

8.1 Ruohonleikkuulaatikon puhdistaminen

Irrota ruohonleikkuulaatikko ja ruiskuta se sisä- ja ulkopuolelta vesiletkulla. Tarttunut lika on raapu- tettava pois varovasti esimerkiksi harjalla. Jos ruohonkeruulaatikossa on kangasverhoilu, varo erityisesti vaurioittamasta kangasta. HUOMAUTUS Tyhjennä ruohonkeruulaa- tikko ennen puhdistamista kuvatun mukaisesti. Jos ruohonkeruulaatikko on täysi, se painaa lii- kaa, jotta sen voisi poistaa turvallisesti. Ruohonkeruulaatikon poistaminen

1. Sammuta moottori.

2. Nosta ruohonkeruulaatikkoa hieman.

3. Poista ruohonkeruulaatikko yläkautta.

Sähkökäyttöisen ruohonkeruulaatikon poistaminen

1. Sammuta moottori.

2. Varmista, että sähkökäyttöinen ruohonkeruu-

4. Poista ruohonkeruulaatikko yläkautta.

8.2 Kotelon, moottorin ja vaihteiston

puhdistaminen HUOMAUTUS! Veden pääsy sähköjärjestel- mään aiheuttaa vaurioita! Estä veden pääsy sähköjärjestelmään puhdistaessasi leikkuria ve- dellä! Älä suihkuta vettä moottoriin tai laakereihin (pyö- rät, voimansiirto, terät) tai pese niitä painepesurilla. Veden pääseminen sytytysjärjestelmään, kaasut- timeen tai ilmansuodattimeen voi aiheuttaa häiri- öitä. Veden pääseminen laakereihin voi heiken- tää voitelua ja tuhota laakerit. Poista lika ja ruohojäämät liinalla, pienellä harjal- la, pitkävartisella siveltimellä tai vastaavalla väli- neellä.

8.3 Heittokanavan puhdistaminen (18)

Säännöllinen puhdistaminen takaa leikkuukor- keuden säätömekanismin kevyen liikkuvuuden. Heittokanavasa on kaksi sisäkkäistä osaa. Ala- osa on kiinnitetty kiinteästi leikkuukoteloon. Ylä- osan voi irrottaa puhdistamista varten.

1. Poista ruohonkeruulaatikko.

2. Poista ruuvit (18/1) heittokanavan (18/2) va-

semmalta ja oikealta puolelta.

3. Irrota heittokanava vetämällä sitä taaksepäin

4. Puhdista heittokanavan ylä- ja alaosa perus-

5. Työnnä heittokanava paikalleen takaseinään.

Varmista, että ylä- ja alaosa kiinnittyvät kun- nolla toisiinsa.

6. Kierrä kanavan molemmat kiinnitysruuvit kiin-

7. Asenna ruohonkeruulaatikko.

9 KUNNOSSAPITO VAROITUS! Kunnossapitoon liittyy vaa- roja! Toimi seuraavasti kaikissa kunnossapito- töissä:

Sammuta moottori ja poista avain virtalukos- ta.

Irrota sytytystulppien pistoliitäntä/-liitännät.

Kunnossapidon ajaksi poistetut suojukset ja turvalaitteet on asennettava takaisin paikal- leen kunnossapidon jälkeen.

PALOVAMMOJEN VAARA: Anna ajoleikkurin jäähtyä ennen sitä koskevien töiden suoritta- mista. Moottori, vaihteisto ja äänenvaimennin kuumenevat erittäin paljon!

VIILTOHAAVOJEN VAARA: Varo teräviä te- riä leikkuukoneistoa koskevissa töissä. Moni- teräisissä leikkureissa yhden terän liike voi lii- kuttaa myös jotakin muuta terää.

Osia vaihdettaessa saa käyttää ainoastaan alkuperäisvaraosia.

Jos olet epävarma jostakin, pyydä aina apua asiantunteva huoltokorjaamosta tai ota yh- teys valmistajaan.493516_a 345 Kunnossapito

Käyttäjä saa suorittaa itse seuraavassa kuvatta- vat työt. Kaikki muut huolto- ja kunnossapitotyöt on suoritettava valtuutetussa huoltokorjaamossa. HUOMAUTUS Kovassa kuormituksessa ja korkeissa lämpötiloissa huoltovälejä voi olla tar- peen lyhentää yllä olevaan taulukkoon nähden. Noudata lisäksi suositeltua vuotuista voiteluaika- taulua, joka ilmenee voitelukaaviosta. Toimenpide Aina en- nen käyt- töä Aina käy- tön jäl- keen 5 ensim- mäisen tunnin jälkeen 25 käyt- tötunnin välein 50 käyt- tötunnin välein Aina en- nen va- rastointia Moottorin öljytason tarkistus

Moottorin öljynvaihto

X X Ilmansuodattimen puhdis- tus

Ilmansuodattimen vaihto

Sytytystulppien tarkistus

Rengaspaineen tarkistus X Leikkuuterien tarkistus X Tarkistus löystyneiden osien varalta X X Kiilahihnan tarkistus (silmä- määräisesti)

Ajoleikkurin puhdistus X Moottorin imuilmaritilän puh- distus

Ruoho- ja leikkuujäämien puhdistus vaihteistosta X X *) Ks. moottorivalmistajan käyttöohje

Liikkuvien osien kevyen liikkuvuuden varmistami- seksi seuraavat kohdat on suositeltavaa voidella vähintään kerran vuodessa. Puhdista kaikki voitelukohdat liinalla ennen kuin täytät tai suihkutat niihin voiteluainetta. Älä käytä vettä ruostumisen estämiseksi. Voitelukohdat:

Voitele olka-akselin voitelunipat oikealla ja vasemmalla puolen (21) yleisrasvalla.

Suihkuta rungon etuakselin laakereihin (21/1) voiteluöljyä.

Voitele ohjausvaihteen hammasosuus ja hammaspyörä (22) yleisrasvalla.

Voitele etu- ja taka-akselin rullalaakerit ja na- vat (23/20) yleisrasvalla. HUOMAUTUS Etu- ja takapyörät on irro- tettava akselien ja laakerien voitelemista varten.

Nivelet ja laakerit: Voitele kaikki liikkuvat ni- velet ja laakerit.

Pyörän saa vaihtaa vain vaakasuoralla, kiinteällä alustalla.

1. Sammuta ajoleikkuri ja poista avain virtalu-

2. Paina jarrupoljin (05/1) pohjaan ja lukitse se

paikalleen lukitusvivulla (05/2).FI 346 493516_a Kunnossapito

3. Estä ajoleikkurin vieriminen paikaltaan alus-

kiiloilla. Laita kiilat sille puolelle, jota ei noste- ta ylös.

4. Nosta ajoleikkuria sopivalla nostimella (esim.

saksinostimella) siltä puolelta, jolla pyörä vaihdetaan. Nosta leikkuria niin paljon, että vaihdettava pyörä pyörii vapaasti. Huomio! Laitevaurioiden vaara. Varo nostaessasi, ettei mikään leikkurin osa väänny. Nosta vain vääntymättömien metal- liosien alta.

5. Laita ajoleikkurin alustan jonkin kantavan

osan alle vankka tuki (esim. puuparru), jotta se ei pääse laskeutumaan silloinkaan, jos nostoväline luistaa tai kaatuu.

6. Poista suojus (19/1).

7. Paina lukkoaluslevy (19/2) pois paikaltaan

ruuvitaltalla. Ota aluslevy varmaan talteen.

8. Poista aluslevy (19/3).

9. Vedä pyörä pois akselilta.

Huomautus:Älä hukkaa akselikiiloja, kun vedät takapyörää pois akselilta!

10. Puhdista akseli ja pyörän aukko ja rasvaa ne

uudelleen ennen pyörän laittamista takaisin paikalleen.

11. Laita pyörä akselille.

Huomautus:Laitettaessa takapyörää paikal- leen akselikiilan ja takapyörän urien on oltava ylekkäin siten, että akselikiilan voi työntää paikalleen voimaa käyttämättä.

12. Pistä aluslevy akselille.

13. Paina lukkoaluslevy akselin uraan. Jos käytät

puristamiseen pihtejä, varo vaurioittamasta niillä akselia.

14. Pistä suojus akselille.

15. Poista tuki ajoleikkurin alta ja laske leikkuri

nostovälineellä varovasti alas.

Käynnistysakun laturi ei sisälly ajoleikkurin toimi- tukseen. Akun omaisuudet; ks. akkukotelo. Käynnistysak- ku on konepellin alla. Käynnistysakku on ladattu tehtaalla. Turvallisuusohjeet VAROITUS! Käynnistysakun virheellisen käsittelyn aiheuttama vaara! Akun virheellises- tä käsittelystä aiheutuvien mahdollisten vaarojen välttämiseksi noudata seuraavia ohjeita!

Käynnistysakkua ei saa säilyttää avotulen vä- littömässä läheisyydessä, eikä sitä saa polt- taa palaa tai asettaa lämmityslaitteen päälle. Räjähdysvaara.

Varastoi käynnistysakku talvisäilytyksen ajak- si viileään, kuivaan paikkaan (+10–15°C). Jäätymispistettä kylmempiä lämpötiloja on vältettävä varastoinnin aikana.

Älä anna käynnistysakun olla pitkiä aikoja la- taamattomana. Jos käynnistysakkua ei ole käytetty pitkään aikaan, se on ladattava sopi- valla laturilla.

Älä vaurioita käynnistysakkua. Elektrolyytti (rikkihappo) on syövyttävää – jos sitä pääsee iholle tai vaatteille, huuhtele se välittömästi pois runsaalla vedellä.

Pidä käynnistysakku puhtaana. Puhdista sitä vain kuivalla liinalla pyyhkimällä. Älä käytä puhdistamiseen vettä, bensiiniä, liuotetta tai muuta vastaavaa!

Pidä navat puhtaina ja rasvaa ne naparasvalla.

Älä kytke napoja oikosulkuun. Käynnistysakun lataaminen Lataaminen on tarpeen:

ennen varastointia talvisäilytyksen ajaksi

laitteen oltua pitkään (yli 3kuukautta) käyttä- mättä. VAROITUS! Käynnistysakun virheellinen lataamisen aiheuttama vaara! Laturin latausvir- ta saa olla enintään 5A ja latausjännite enintään 14,4V. Jos latausjännite on tätä suurempi, käyn- nistysakku voi räjähtää! Poista avain aina virtalu- kosta akkua koskevien töiden ajaksi. Huoltovapaan, kaasutiiviin käynnistysakun lataa- miseen suositellaan erityisesti tälle akkutyypille tarkoitettua laturia (saatavana erikoisliikkeistä). Tutustu laturivalmistajan käyttöohjeeseen ennen käynnistysakun lataamista. VARO! Oikosulkuvaara! Oikosulun välttä- miseksi irrota aina ensin miinuskaapeli (–) akusta ja liitä se ensimmäisenä! Poista avain aina virta- lukosta akkua koskevien töiden ajaksi!

3. Liitä laturin liittimet akun napoihin.

HUOMAUTUS Ota huomioon napaisuus:

4. Liitä laturi verkkovirtaan ja kytke se päälle.

9.5 Leikkuukoneiston irrottaminen

Leikkurin varustamiseksi talvikäyttöön sekä kiila- hihnan vaihtamiseksi leikkuukoneisto on irrotetta- va.

1. Käännä ohjauspyörä vasempaan ääriasen-

2. Poista ruohonkeruulaatikko (33).

3. Irrota heittokanava (18).

4. Avaa kuilun pidikkeen lieriöruuvia (34) 5–

5. Laske leikkuukoneisto alimpaan asentoonsa

6. Nosta vetojousi pois leikkuukoneistosta (36).

7. Nosta leikkuukoneisto ylimpään asentoonsa

8. Nosta kiilahihnakanava pois paikaltaan (38).

9. Nosta kiilahihna pois moottorin hihnapyörältä

10. Laske leikkuukoneisto jälleen alimpaan asen-

11. Poista 4 lukkosokkaa leikkuukoneiston pito-

12. Vedä pitokorvakkeet pois paikaltaan pulttien

9.6 Kiilahihnan vaihtaminen

1. Avaa 6 lukkomutteria (24).

2. Nosta kiilahihnakanava pois paikaltaan (25).

3. Nosta leikkuukoneiston oikea suojus pois pai-

kaltaan ja poista se (26).

4. Nosta leikkuukoneiston vasen suojus pois

paikaltaan ja poista se (27).

5. Avaa kiristysrullan ruuvia hieman, kunnes kii-

lahihnan voi pujottaa pois paikaltaan (28).

6. Poista kiilahihna.

HUOMAUTUS Kiilahihnan pujotustapa ja asento vaihtelevat leikkurityypin mukaan. Nouda- ta leikkuukoneiston ohjetarran tietoja. Uuden kiilahihnan laittaminen

1. Vedä kiilahihna hieman löysennetyn kiristys-

rullan ympärille ja kiristä kiristysrulla (30/31).

2. Vedä kiilahihna ilmoitetussa järjestyksessä

rullien ympäri. Ota huomioon kiilahihnan pu- jotustapa ja asento. 10 KULJETUS Ajoleikkuri on kuljetusvälineessä (esim. henkilö- auton perävaunussa) kuljettamisen ajaksi tuetta- va alapuolelta, jotta leikkuukoneisto ripustus ei kuormitu liikaa. Varmista kuljetuksen yhteydessä kuljetusvälineen riittävä kantavuus ja ajoleikkurin pysyminen pai- kallaan siinä. 11 SÄILYTYS Ajoleikkuri on säilytettävä suojassa sään vaiku- tuksilta, erityisesti kosteudelta, sateelta ja pitkä- kestoiselta auringonsäteilyltä. Älä koskaan säilytä ajoleikkuria rakennuksen si- sällä, jos sen polttoainesäiliöissä on polttoainetta, sillä polttoainehöyryt voivat silloin päästä koske- tukseen avotulen tai kipinöiden kanssa. Säilytä ajoleikkuria vain tiloissa, jotka sopivat mootto- riajoneuvojen säilyttämiseen. Älä mielellään laita ajoleikkuria pitkäaikaissäily- tykseen, kuten talvisäilytykseen, polttoainesäiliö täynnä. Polttoaine voi haihtua. Ennen pitkäaikaissäilytystä polttoaine on syytä laskea pois polttoainesäiliöstä ja kaasuttimesta kerrostumien muodostumisen ja niiden aiheutta- mien käynnistysvaikeuksien välttämiseksi. Kysy neuvoa huoltokorjaamostasi.

12 OHJEET HÄIRIÖTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä! HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Häiriö Syy Korjaaminen Moottori ei käynnisty. Polttoaine on loppunut. Tankkaa polttoainetta – tarkista polttoai- nesäiliön huohotus – tarkista polttoaine- suodatin.FI 348 493516_a Ohjeet häiriötilanteissa Häiriö Syy Korjaaminen Säiliössä on huonolaatuista, li- kaantunutta polttoainetta tai van- hentunutta polttoainetta. Käytä aina tuoretta polttoainetta puh- taasta säiliöstä – puhdista kaasutin (huoltokorjaamon tehtävä). Ilmansuodatin on likainen. Puhdista ilmansuodatin (ks. moottorival- mistajan käyttöohje). Sytytyskipinää ei muodostu. Puhdista sytytystulppa – vaihda sytytys- tulppa tarvittaessa – tarkista sytytyskaa- peli – tarkista sytytysjärjestelmä (huolto- korjaamon tehtävä). Moottorin palotilaan on päässyt liikaa polttoainetta toistuvien käynnistysyritysten seurauksena. Kierrä sytytystulppa pois paikaltaan ja kuivaa se. Käynnistysmoottori ei toimi. Käynnistysakun lataus on pur- kautunut tai vähissä. Lataa käynnistysakku. Kuljettajanistuimen turvakytkin ei toimi. Istu kuljettajanistuimelle kunnolla – kyt- kin on vioittunut. Jarrupolkimen turvakytkin ei toi- mi. Paina jarrupoljin pohjaan. Leikkuukoneisto on kytketty toi- mintaan. Kytke leikkuukoneisto pois päältä. Käynnistysakun pluskaapelin (+) sulake. Tarkista sulake, vaihda tarvittaessa. Moottorin teho ale- nee. Ruoho on liian pitkää tai koste- aa. Säädä leikkuukorkeutta – järjestä leik- kuukoneistolle toimintatilaa peruuttamal- la leikkuria hieman. Heittokanava/leikkuusuojus on tukossa. Sammuta moottori ja poista virta-avain! Puhdista heittokanava/leikkuusuojus. Ilmansuodatin on likainen. Puhdista ilmansuodatin (ks. moottorival- mistajan käyttöohje). Kaasuttimen säätö ei ole kohdal- laan. Tarkistuta säätö (huoltokorjaamon teh- tävä). Terä on kulunut voimakkaasti. Vaihda terä (huoltokorjaamon tehtävä). Ajonopeus on liian suuri. Alenna ajonopeutta. Ajoleikkuri tärisee voimakkaasti. Leikkuukoneisto on vaurioitunut. Tarkista leikkuukoneisto (huoltokorjaa- mon tehtävä). Ajoleikkuri ei liiku. Hydrostaattivaihteiston yhtey- dessä: ajovoimansiirtoa ei ole. Säädä ohitusvipu toiminta-asentoon (katso Luku 7.3 "Ajoleikkurin työntämi- nen (15, 16)", sivu341). Leikkuujälki on epä- siisti. Kulunut tai tylsä terä. Vaihda tai teroita terä. Tasapainota te- roitetut terät (huoltokorjaamon tehtävä)! Leikkuukorkeus on väärä. Korjaa leikkuukorkeutta.493516_a 349 Ohjeet häiriötilanteissa Häiriö Syy Korjaaminen Moottorin kierrosluku on liian al- hainen. Säädä moottorin enimmäiskierroslukua. Ajonopeus on liian suuri. Alenna ajonopeutta. Rengaspaine vaihtelee pyörien kesken. Täytä renkaisiin ilmaa oikean ilmanpai- neen saavuttamiseksi. Tarkista renkaas- ta sen vaatima ilmanpaine. Ruohonkeruulaatik- koon ei kerry ruohoa. Leikkuukorkeus on liian matala. Korjaa leikkuukorkeutta. Ruoho on kosteaa eli niin ras- kasta, ettei ilmavirta voi kuljettaa sitä. Siirrä ruohonleikkuutta myöhempään, jotta nurmikko kuivaa. Terä on kulunut voimakkaasti. Vaihda terä. (Huoltokorjaamon tehtävä) Ruoho on liian pitkää. Leikkaa ruoho kahteen kertaan:

1. kerralla suurin leikkuukorkeus

2. kerralla haluttu leikkuukorkeus.

Kangaspussi on tukossa – ei il- man läpäisyä. Puhdista kangaspussi. Heittokanava/leikkuusuojus on li- kainen. Puhdista heittokanava/leikkuusuojus. Täyttymisilmaisin ei toimi. Täyttymisilmaisimen vipuun on tarttunut ruohoa. Poista ruoho täyttymisilmaisimen vivus- ta. Tarkista sitten ilmaisimen liikkumi- nen. Ajokoneisto, jarru, kytkin ja leikkuuko- neisto. Tarkistuta osat aina huoltokorjaamossa!

12.1 Virhenäyttö ja virheiden korjaaminen

Näyttö Virhe Virheen kuvaus Virheen korjaaminen Err 01 Istuinkytkin Elektroniikka tunnistaa is- tuinkytkimen virheellisen ti- lan.
