РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T 1695.6 HD V2 SOLO

Осигурач у квару (15 А, плави).

5.3 Педала кочнице и квачила (05)

6.1 Контрола косилице

182 493516_a Рад трактора

температурама испод 10°Ц

Назад: Педала (04/1)

4. Вртни трактор подижите само прикладним

рупу у точку, а затим их подмажите вишенаменским мазивом.

11. Поставите точак на осовину.

Напомена:Када желите поставити задње точкове, жлебови заглавних клинова и задњег точка морају бити један изнад другог да се заглавни клин може угурати без примене силе.

12. Натакните плочицу на осовину.

спустите трактор подизним алатом на тло.

9.5 Демонтажа косилице

8. Обесите канал клинастог каиша (38).

придржним шипкама косилице (41).

9.6 Замена клинастог каиша

1. Отпустите 6 безбедносних навртки (24).

2. Обесите канал клинастог каиша (25).

4. Откачите леви поклопац косилице и

1. Положите клинасти каиш око мало

Празан или слаб акумулатор

6.6.1 Проверка на спирачния контак-

Обем на контейнера: 310 l

2.3 Символи по уреда

Динамото на мотора дава дефекти.

6.6.1 Проверка на спирачния контактен

4. Опитайте да стартирате двигателя (кон-

5. Опитайте да стартирате двигателя (кон-

5. Стартирайте мотора.

той автоматично ще премине в положение "II".

те на двигателя в работно положение.493516_a 421 Работа с трактора

температури под 10°C

3. Стартирайте мотора.

7.5.3 Движение с темпомат

Не потегляйте рязко.

Не спирайте внезапно.

Не завивайте внезапно.

1. Стартирайте мотора.

2. Преместете регулатора за оборотите на

двигателя (02/2) в работно положение.

6. Започнете движение с трактора.

10. Преди повторния монтаж почистете оста и

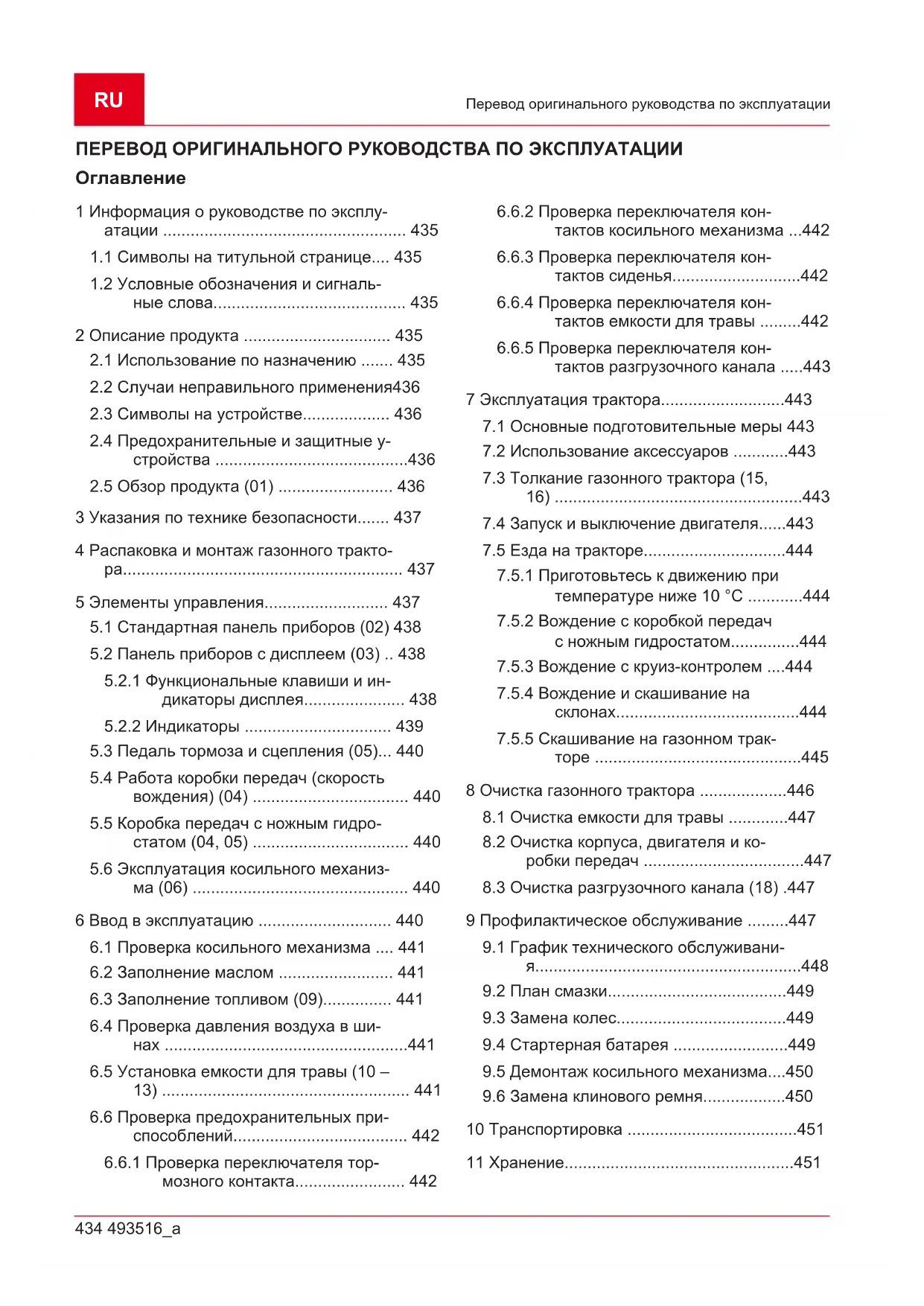

1 Информация о руководстве по эксплу- атации ..................................................... 435

1.1 Символы на титульной странице.... 435

1.2 Условные обозначения и сигналь-

ные слова.......................................... 435 2 Описание продукта ................................ 435

2.1 Использование по назначению ....... 435

2.2 Случаи неправильного применения436

2.3 Символы на устройстве................... 436

2.4 Предохранительные и защитные у-

3 Указания по технике безопасности....... 437 4 Распаковка и монтаж газонного тракто- ра............................................................. 437 5 Элементы управления........................... 437

5.1 Стандартная панель приборов (02) 438

5.2 Панель приборов с дисплеем (03) .. 438

5.2.1 Функциональные клавиши и ин-

5.3 Педаль тормоза и сцепления (05)... 440

5.4 Работа коробки передач (скорость

вождения) (04) .................................. 440

5.5 Коробка передач с ножным гидро-

статом (04, 05) .................................. 440

5.6 Эксплуатация косильного механиз-

6.2 Заполнение маслом ......................... 441

6.3 Заполнение топливом (09)............... 441

6.4 Проверка давления воздуха в ши-

нах .....................................................441

6.5 Установка емкости для травы (10 –

13) ...................................................... 441

6.6 Проверка предохранительных при-

способлений...................................... 442

6.6.1 Проверка переключателя тор-

мозного контакта........................ 442

6.6.2 Проверка переключателя кон-

тактов косильного механизма ...442

6.6.3 Проверка переключателя кон-

тактов сиденья............................442

6.6.4 Проверка переключателя кон-

тактов емкости для травы .........442

6.6.5 Проверка переключателя кон-

тактов разгрузочного канала .....443 7 Эксплуатация трактора...........................443

7.1 Основные подготовительные меры 443

7.2 Использование аксессуаров ............443

7.3 Толкание газонного трактора (15,

16) ......................................................443

7.4 Запуск и выключение двигателя......443

7.5 Езда на тракторе...............................444

7.5.1 Приготовьтесь к движению при

температуре ниже 10 °С ............444

7.5.2 Вождение с коробкой передач

с ножным гидростатом...............444

7.5.3 Вождение с круиз-контролем ....444

7.5.4 Вождение и скашивание на

склонах........................................444

7.5.5 Скашивание на газонном трак-

торе .............................................445 8 Очистка газонного трактора ...................446

8.1 Очистка емкости для травы .............447

8.2 Очистка корпуса, двигателя и ко-

робки передач ...................................447

8.3 Очистка разгрузочного канала (18) .447

9 Профилактическое обслуживание .........447

9.1 График технического обслуживани-

9.6 Замена клинового ремня..................450

10 Транспортировка .....................................451 11 Хранение..................................................451493516_a 435 Информация о руководстве по эксплуатации 12 Устранение неисправностей ................. 451

12.1 Отображение индикации ошибок и

устранение неисправностей............ 453 13 Гарантия ................................................. 456 1 ИНФОРМАЦИЯ О РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ

Немецкая версия содержит оригинальное руководство по эксплуатации. Все осталь- ные языковые версии — это переводы ори- гинального руководства по эксплуатации.

Всегда держите это руководство по экс- плуатации под рукой, чтобы прочитать его, если вам потребуется информация об у-

Передавайте устройство другим лицам только вместе с этим руководством по экс-

Прочтите и соблюдайте указания по тех- нике безопасности и предупреждения, приведенные в данном руководстве по эксплуатации.

Газонные тракторы поставляются в не- скольких вариантах исполнения. Обратите внимание на то, что изображения могут отличаться от фактических. Если описани- я не понятны, обратитесь в специализиро- ванную мастерскую или к производителю.

Соблюдайте прилагаемые руководства по монтажу и эксплуатации бензинового дви-

1.1 Символы на титульной странице

Символ Значение Обязательно прочитайте данное руководство по эксплуатации пе- ред вводом в эксплуатацию. Это необходимо для безопасной и безотказной работы. Руководство по эксплуатации Не следует эксплуатировать бен- зиновое устройство вблизи от- крытого пламени или источников

1.2 Условные обозначения и сигнальные

ОПАСНОСТЬ! Указывает на опасную си- туацию, которая, если ее не избежать, приво- дит к смерти или серьезным травмам. ПРЕДУПРЕЖДЕНИЕ! Указывает на по- тенциально опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам. ОСТОРОЖНО! Указывает на потенциаль- но опасную ситуацию, которая, если ее не из- бежать, может привести травмам легкой и средней тяжести. ВНИМАНИЕ! Указывает на ситуацию, кото- рая, если ее не избежать, может привести к и- мущественному ущербу. ПРИМЕЧАНИЕ Специальные указания для облегчения понимания и эксплуатации. 2 ОПИСАНИЕ ПРОДУКТА Газонные тракторы с задней разгрузкой изго- тавливаются в различных конструкциях. Убе- дитесь в том, что вы в этом руководстве по эксплуатации вы читаете описание, соответ- ствующее вашему газонной трактору. Характеристики газонного трактора:

Коробка передач: ножной гидростат

Муфта резца: электромагнитная

Объем емкости: 310 л

Опорожнение емкости: электрическое, те- лескопический рычаг Кроме того, существуют также различия в си- стемах мульчирования, типе двигателя, мощ- ности двигателя и ширине среза. Различия между типами:

Тип коробки передач (T3 и G700)

Разблокировка обхода коробки передач

2.1 Использование по назначению

Газонный трактор предназначен для непро- фессионального скашивания в частных домах при крутизне ската макс. 10 ° (18%). Дополни- тельное использование, например мульчиро- вание, разрешаются только с использованием оригинальных аксессуаров и в соответствии с максимальными значениями нагрузки.RU 436 493516_a Описание продукта Это устройство предназначено для частного использования. Любое другое использование или несанкционированные изменения и до- полнения считаются использованием не по назначению и приводят к аннулированию га- рантии, а также потери соответствия (знак CE) и отказ от какой-либо ответственности за у- щерб, нанесенный пользователю или третьей стороне изготовителя.

2.2 Случаи неправильного применения

Газонный трактор не предназначен для ком- мерческого использования в общественных парках, на спортивных площадках, в сельском и лесном хозяйствах. ПРЕДУПРЕЖДЕНИЕ! Опасности из-за перегрузки газонного трактора! Во время использования прицепа следите за тем, чтобы не превысить допустимые нагрузку и уклоны/ перепады. Превышение может перегрузить тормозную систему газонного трактора и при- вести к опасным ситуациям! ПРИМЕЧАНИЕ Обратите внимание, что газонный трактор не разрешается использо- вать на общественных дорогах!

2.3 Символы на устройстве

Перед эксплуатацией прочи- тайте инструкцию! Во время скашивания другие люди, особенно дети и живот- ные, должны находиться вдали от рабочей зоны. Перед работами по техниче- скому обслуживанию и ремонту вынимайте ключ зажигания! Внимание! Опасность! Береги- те руки и ноги от режущего ме-

Не заезжайте на уклоны выше 10 ° (18%)! Опасность: Не входить! Опасность ожогов из-за горя- чих поверхностей!

2.4 Предохранительные и защитные

ПРЕДУПРЕЖДЕНИЕ! Опасность в свя- зи с удалением или манипулированием за- щитными устройствами! Любая эксплуата- ция при удалении или манипулировании за- щитными устройствами запрещена. Неисправ- ные защитные устройства необходимо немед- ленно отремонтировать или заменить! Защитные устройства включают:

Переключатель тормозного контакта

Переключатель контактов садового трак-

Переключатель контактов емкости для

Переключатель контактов сиденья

Защитные крышки садового трактора

Переключатель контактов разгрузочного

2.5 Обзор продукта (01)

Номер компонента 1 Рулевое колесо 2 Панель приборов 3 Педаль тормоза 4 Капот двигателя 5 Привод обратной передачи 6 Привод передней передачи493516_a 437 Указания по технике безопасности Номер компонента 7 Косильный механизм 8 Регулировка высоты среза 9 Обход коробки передач 10 Датчик емкости для травы 11 Привод емкости 12 Емкость для травы 13 Сиденье водителя 14 Электрический привод емкости* 15 Держатель педали тормоза 16 Рычаг круиз-контроля*

Варианты различаются и зависят от конкрет-

3 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Запрещается использовать устройство детьми или лицами, не ознакомившимися с данной инструкцией.

Соблюдайте местные предписания отно- сительно минимального возраста операто- ра устройства.

Не разрешайте детям и подросткам играть с устройством.

Работать можно только при дневном свете или при хорошем освещении.

Удалите посторонних лиц из опасной зо-

Оператор или пользователь отвечают за жизнь и имущество других лиц.

Используйте только оригинальные запас- ные части и принадлежности.

Ремонт устройства должен выполняться производителем или его сервисной служ-

Используйте средства защиты органов

Газонный трактор запрещается использо- вать на общественных дорогах и улицах.

Не выполняйте скашивание во время гро- зы. Садовый трактор не оснащен защитой

Запрещается возить на устройстве пасса-

Не выполняйте скашивание на склонах с углом более 10 ° (18%)

Запрещается работать с газонным тракто- ром и (или) прикрепленными к нему аксес- суарами в состоянии алкогольного или наркотического опьянения или после прие- ма лекарственных препаратов, влияющих на скорость реакции.

Всегда выполняйте скашивание поперек

Соблюдайте длительность работы, разре- шенную на месте.

Газонный трактор может привести к се- рьезным травмам из-за собственного ве- са. Соблюдайте осторожность при погруз- ке и разгрузке газонного трактора для пе- ревозки в транспортном средстве или при-

Этот газонный трактор не разрешается брать на буксир. Используйте подходящее транспортное средство для перевозки по маршрутам общественного транспорта.

Не использовать газонный трактор в за- крытых помещениях или плохо проветри- ваемых зонах (например, в гараже). Выхлопные газы содержат ядовитый угар- ный газ и другие вредные вещества. 4 РАСПАКОВКА И МОНТАЖ ГАЗОННОГО ТРАКТОРА Для распаковки и монтажа газонного трактора см. прилагаемое руководство по установке. ПРИМЕЧАНИЕ Также соблюдайте при- лагаемое руководство по эксплуатации бензи- нового двигателя. ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неполной установки! Газонный трактор за- прещается эксплуатировать до полной уста- новки! Выполните все работы по установке, о- писанные в руководстве по установке. В слу- чае сомнений перед вводом в эксплуатацию спросите специалиста, выполнена ли установ- ка правильно! Убедитесь в наличии и работо- способности всех предохранительных и за- щитных устройств! 5 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ Ниже приведены элементы управления газон- ных тракторов с задней разгрузкой. Убедитесь в том, что вы читаете описание, соответству- ющее вашему газонному трактору.RU 438 493516_a Элементы управления

5.1 Стандартная панель приборов (02)

Элементы стандартной панели приборов опи-

Управление частотой вращения двигателя ПРИМЕЧАНИЕ Обратите внимание на то, что срабатывание регулятора в режиме движения влияет на частоту вращения двига-

Для регуляторов с интегрированным дроссе-

При перемещении регулятора (02/2) частота вращения двигателя увеличивается и умень- шается. Дроссель переходит в крайнее верх- нее положение. Выключение дросселя: Переместите регулятор вверх к знаку дросселя. Ис- пользуйте это положение исключи- тельно для пуска двигателя. Примечание. Некоторые варианты трактора оснащены отдельной кнопкой дросселя (02/1) на панели приборов. Затем ее необходимо нажать для запу- ска трактора. Если двигатель работа- ет, медленно снова нажмите кнопку! Работа в режиме скашивания: В этом положении двигатель работает на мак- симальной частоте вращения. Режим малого хода: В этом положении двигатель работает на минимальной частоте вращения. Замок зажигания (02/4)

Принцип действия 0 Двигатель выключен. Ключ зажигания можно вынуть. I Фара включена. После запуска двигателя в этом положении фара включается. II Рабочее положение при запуске

III Стартовое положение для запуска

Как только двигатель запустится, отпустите ключ. Затем он вернет- ся обратно в рабочее положение II.

5.2 Панель приборов с дисплеем (03)

Прочитайте эту главу, если ваш газонный трактор оснащен дисплеем над стандартной панелью приборов.

5.2.1 Функциональные клавиши и индикаторы дисплея

Наименование Принцип действия 03/2 На дисплее доступны такие индикаторы:

Часы работы в день (индикация с помощью положения за-

Примечание: Часы работы в день отображаются в де- сятичной системе (1,5ч = 1ч 30мин).

Общее число часов работы (индикация без положения за-

Примечание: Общее число часов работы начинает от- считываться, если перевести ключ зажигания в положе- ние I.493516_a 439 Элементы управления

Наименование Принцип действия 03/5 Переключение индикации на дисплее:

Общее число часов работы

Напряжение батареи Примечание. Если ключ зажигания остается в замке зажи- гания в положении I, то общее число часов работы будет продолжено. 03/13 Обнуление часов работы в день. Примечание. Обнулить можно только часы работы в день, а не общее число часов работы.

при работающем двигателе:

В случае неисправной или сильно разряженной стар- терной батареи.

Кабель между двигателем и батареей разорван.

Неисправный предохранитель (15 A — синий).

Генератор двигателя неисправен.

при холодном двигателе:

при сильно заряженной стартерной батарее. Примечание. Если этот светодиод загорится, обратитесь в специализированную мастерскую! 03/3 когда емкость для травы заполнена. Опорожните емкость для травы! 03/4 когда косильный механизм включается. 03/6 когда косильный механизм разблокируется для обратного хо-

03/7 при снятой или не до конца закрытой емкости для травы. 03/8 при включенной фаре. 03/9 при срабатывании и блокировке тормоза.RU 440 493516_a Ввод в эксплуатацию

Наименование Светодиод горит: 03/10 когда в количество топлива в баке составляет около 1,5 ли-

03/11 когда уровень масла находится ниже определенного уровня. 03/12 когда водитель слезает с трактора при:

работающем двигателе (тормоз заблокирован)

5.3 Педаль тормоза и сцепления (05)

Тормоз: При полном нажатии на педаль тормоза (05/1) тормоз в коробке передач срабатывает и трактор останавливается.

Стояночный тормоз: Если при нажатии на педаль тормоза (05/1) повернуть дер- жатель рычага (05/2) до упора вверх, тор- моз блокируется. Тормоз разблокируется путем повторного нажатия на педаль тор-

5.4 Работа коробки передач (скорость

вождения) (04) Газонные тракторы оснащены гидростатиче- ской коробкой передач. Некоторые модели оснащены круиз-контро-

Две отдельные педали расположены для дви- жения вперед и назад расположены справа.

Вперед Нажмите правую педаль (04/2) для движения вперед. Назад Нажмите левую педаль (04/1) для движения назад. Примечание. Если нажать только педаль движения назад, косиль- ный механизм выключится. Работа в режиме скашивания в обратном направлении: см. глава

7.5.5 "Скашивание на газонном

5.5 Коробка передач с ножным

гидростатом (04, 05) Коробка передач с ножным гидростатом при- водится в действие двумя педалями (04/1 и 04/2). Для трогания с места отпустите стояночный тормоз (05/2) при работающем двигателе, а потом нажмите на педаль (04/2) для движения вперед или педаль (04/1) для движения назад. Чем сильнее вы нажмете на педали, тем бы- стрее вы начнете двигаться в выбранном на-

Движение вперед: Нажмите на внешнюю пе- даль (04/2) справа. Движение назад: Нажмите на внутреннюю педаль (04/1) справа.

5.6 Эксплуатация косильного механизма

(06) Регулировка высоты среза Косильный механизм трактора можно отрегу- лировать по нескольким уровням высоты с по- мощью рычага (06/2) справа от сиденья води-

1. Переместите регулировочный рычаг (06/2)

в нужное направление. Опущенный вниз рычаг означает малую высоту среза, под- нятый вверх рычаг означает большую вы- соту среза. Включите косильный механизм Электрическое соединение: В области панели приборов находится переключатель (02/5). Включите косильный механизм (положение 1). 6 ВВОД В ЭКСПЛУАТАЦИЮ ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неполной установки! Газонный трактор за- прещается эксплуатировать до полной уста-493516_a 441 Ввод в эксплуатацию новки! Выполните все работы по установке, о- писанные в руководстве по установке. В слу- чае сомнений перед вводом в эксплуатацию спросите специалиста, выполнена ли установ- ка правильно! Убедитесь в наличии и работо- способности всех предохранительных и за- щитных устройств!

6.1 Проверка косильного механизма

Перед использованием всегда проводите ви- зуальный осмотр режущего инструмента, кре- пежных болтов и всего ножевого блока на предмет износа и повреждения. Во избежание дисбаланса изношенные или поврежденные ножи необходимо заменить новыми.

6.2 Заполнение маслом

Перед первым вводом в эксплуатацию двига- тель необходимо заполнить маслом. При этом соблюдайте руководство изготовителя двига- теля. Также регулярно проверяйте уровень масла должен и заполняйте маслом.

6.3 Заполнение топливом (09)

ПРЕДУПРЕЖДЕНИЕ! Опасности при обращении с топливом! Топливо — легко- воспламеняющийся материал. Заполняйте то- пливный бак только на открытом воздухе! За- прещается курить! Не заменять топливо, когда двигатель работает или нагрелся! Для заправки топливом используйте подходя- щую воронку или заливную трубу, чтобы то- пливо не попало на двигатель, корпус или

По соображениям безопасности в случае по- вреждения следует заменить затвор топлив- ного бака и другие крышки бака при поврежде-

При переливе топлива запрещается запускать двигатель. Трактор должен быть удален из зо- ны, загрязненной топливом, а пролитое топли- во необходимо впитать и вытереть тряпкой с пола, двигателя и корпуса. Избегайте любых попыток пуска до испарения топливных паров. Храните топливо только в предусмотренных контейнерах. Используйте неэтилированный бензин, мин. ROZ 91. Заполнение бака

1. При необходимости выключите двигатель

и отключите ключ зажигания для обеспе- чения безопасности.

2. Дождитесь охлаждения двигателя (опас-

ность взрыва из-за возгорания топлива!).

3. Нажмите на крышку бака (09/1).

4. Поверните крышку бака (09/1) вверх.

Крышка бака разблокируется (09/1).

5. Откройте крышку бака (09/2) и заполните

бак топливом. Примечание:Избегайте переполнения топливного бака!

6. Закройте крышку бака (09/2).

7. Закройте крышку бака (09/1), чтобы зафик-

6.4 Проверка давления воздуха в шинах

Регулярно проверяйте давления воздуха в

Прочитайте требуемое давление воздуха на шинах (рекомендовано: 1 бар). ПРИМЕЧАНИЕ 1 фунт-сила на кв. дюйм = 0,07 бар. Давление воздуха в шине можно контролиро- вать и заполнять ее воздухом можно с помо- щью традиционного воздушного насоса с нож- ным приводом.

6.5 Установка емкости для травы (10 – 13)

Газонные тракторы поставляются с емкостью для травы. Обратите внимание на то, что изо- бражения могут отличаться от фактических. Установка датчика уровня наполнения емкости для травы Датчик уровня наполнения издает сигнал, ког- да необходимо очистить емкость для травы. Датчик уровня наполнения можно отрегулиро- вать в зависимости от типа растительности в 6 положениях. При сухой растительности по- ставьте датчик в наименьшее положение. Ес- ли растительность влажная или мокрая, по- ставьте датчик в наиболее дальнее положени- е. Таким образом можно влиять на заполнени- е емкости для травы.

1. Выключите двигатель (см. глава 7.4 "За-

пуск и выключение двигателя", Стр.443).

2. Снимите емкость для травы (см. глава 8.1

"Очистка емкости для травы", Стр.447).RU 442 493516_a Ввод в эксплуатацию

3. Отрегулируйте датчик уровня (10/1) на тип

растительности (10 / a), пока он не зафик- сируется в нужном положении.

4. Снова навесьте емкость для травы.

Навешивание емкости для травы

1. Удерживайте емкость для травы одной ру-

кой за ручку емкости (11/1), а другой — за отверстие сзади (11/2).

2. Симметрично разместите емкость для

травы на направляющей (11/3).

3. Наклоните емкость для травы вперед (12)

другой рукой так, чтобы передняя часть емкости для травы вошла в паз.

4. Снова поверните емкость для травы вниз

5. Проверьте правильность установки емко-

6.6 Проверка предохранительных

приспособлений Предохранительные приспособления необхо- димо проверят перед каждым запуском газон- ного трактора. ПРЕДУПРЕЖДЕНИЕ! Опасность при проверке предохранительных приспосо- блений! Предохранительные приспособления запрещается включать, если вблизи находят- ся люди и животные, и разрешается включать только с сиденья водителя. Проводите все проверки на ровной горизон- тальной поверхности, чтобы избежать непред- намеренного перемещения газонного тракто-

6.6.1 Проверка переключателя

тормозного контакта Переключатель тормозного контакта обеспе- чивает невозможность запустить двигатель, если тормоз не будет активизирован.

1. Двигатель выключен.

2. Сядьте на сиденье водителя.

3. Ослабьте стояночный тормоз, нажав на

педаль тормоза (05/1).

4. Попытайтесь запустить двигатель (ключ

зажигания в положении III). ПРИМЕЧАНИЕ Запрещается запускать

6.6.2 Проверка переключателя контактов

косильного механизма Переключатель контактов косильного меха- низма обеспечивает невозможность запустить двигатель при активации садового трактора.

1. Двигатель выключен.

2. Сядьте на сиденье водителя.

3. Нажмите на педаль тормоза (05/1) и на-

жмите стояночный тормоз (05/2).

4. Включите косильный механизм (02/5, по-

5. Попытайтесь запустить двигатель (ключ

зажигания в положении III). ПРИМЕЧАНИЕ Запрещается запускать

6.6.3 Проверка переключателя контактов

Переключатель контактов сиденья обеспечи- вает выключение двигателя, как только чело- век покидает сиденье водителя при включен- ном косильном механизме.

1. Сядьте на сиденье водителя.

2. Нажмите на педаль тормоза (05/1) и на-

жмите стояночный тормоз (05/2).

3. Запустите двигатель и оставьте работать

при максимальной частоте вращения.

4. Включите косильный механизм (02/5, по-

5. Освободите сиденье, вставая вверх (не о-

пускаясь!). ПРИМЕЧАНИЕ Двигатель должен вы-

6.6.4 Проверка переключателя контактов

емкости для травы Переключатель контактов емкости для травы обеспечивает выключение двигателя в случае неправильного навешивания емкости для тра- вы при включенном косильном механизме.

1. Сядьте на сиденье водителя.

2. Нажмите на педаль тормоза (05/1) и на-

жмите стояночный тормоз (05/2).

3. Запустите двигатель и оставьте работать

при максимальной частоте вращения.

4. Включите косильный механизм (02/5, по-

5. Приподнимите пустую емкость для травы

или поверните рычаг открытия.493516_a 443 Эксплуатация трактора ПРИМЕЧАНИЕ Двигатель должен вы-

6.6.5 Проверка переключателя контактов

разгрузочного канала Переключатель контактов разгрузочного кана- ла обеспечивает невозможность запуска га- зонного трактора при удалении разгрузочного

1. Снимите емкость для травы.

2. Удаление разгрузочного канала (18/2).

3. Сядьте на сиденье водителя.

4. Нажмите на педаль тормоза (05/1) и на-

жмите стояночный тормоз (05/2).

5. Запустите двигатель.

ПРИМЕЧАНИЕ Запрещается запускать

7 ЭКСПЛУАТАЦИЯ ТРАКТОРА ПРЕДУПРЕЖДЕНИЕ! Опасности из-за недостаточности знаний о газонном трак- торе! Внимательно прочитайте руководство по эксплуатации, прежде чем начать работу! Внимательно соблюдайте все указания по технике безопасности! Добросовестно выпол- няйте все установочные работы и работы по вводу в эксплуатацию. В случае сомнений спросите производителя!

7.1 Основные подготовительные меры

Всегда носите прочную обувь и длинные штаны во время скашивания. Ни в коем случае не выполняйте скашивание боси- ком или в сандалиях.

Полностью проверьте почву, на которой используется газонный трактор. Удалите все камни, палки, провода, кости и другие посторонние предметы, которые могут быть захвачены и отброшены. Также сле- дите за посторонними предметами во вре- мя скашивания.

Выполните все описанные работы по вво- ду в эксплуатацию. Это, в частности, каса- ется испытаний предохранительных при- способлений.

Используйте сцепной шар для снятия на- грузок! Не превышайте нагрузку.

Транспортировка предметов на газонном тракторе не допускается!

7.2 Использование аксессуаров

ПРЕДУПРЕЖДЕНИЕ! Опасность ис- пользования неправильных аксессуаров или неправильное использование аксессу- аров! Всегда используйте только оригиналь- ные аксессуары от изготовителя трактора! Со- блюдайте инструкции по использованию в прилагаемом руководстве по эксплуатации. Использование неразрешенных аксессуаров или неправильное использование аксессуаров могут вызвать серьезную опасность для опе- ратора и третьих лиц. Садовый трактор может быть перегружен. Это может привести к се- рьезным авариям.

7.3 Толкание газонного трактора (15, 16)

ОСТОРОЖНО! Опасность толкания в наклонном положении! Толкать газонный трактор можно только на горизонтальных по- верхностях! В наклонном положении газонный трактор может бесконтрольно перемещаться

При сервоприводе с ножным гидростатом Рычаг обхода (15/1) находится на задней пра- вой колесной нише. Разблокировка обхода коробки передач T3 (тип: T15, T16, T18):

1. Вытяните рычаг обхода (15/1) и опустите

2. Отпустите тормоз.

ð Теперь можно передвинуть газонный трак-

Разблокировка обхода коробки передач G700 (тип: T20, T23):

1. Вставьте рычаг обхода (15/1) и опустите

2. Отпустите тормоз.

ð Теперь можно передвинуть газонный трак-

7.4 Запуск и выключение двигателя

1. Сядьте на сиденье водителя.

2. Нажмите на педаль тормоза (05/1) до упо-

ра с левой стороны и заблокируйте его с помощью держателя (05/2).

3. Убедитесь в том, что косильный механизм

НЕ включен. Проверьте положение тум- блерного переключателя (02/5, положение 0).RU 444 493516_a Эксплуатация трактора

4. Поверните регулятор (02/2) частоты вра-

щения двигателя вверх до упора. В зави- симости от варианта оборудования здесь находится знак дросселя. Если его нет, нажмите кнопку дросселя (02/1).

5. Вставьте ключ зажигания в замок зажига-

6. Переместите ключ зажигания в положение

III и удерживайте его там до тех пор, пока двигатель не будет запущен. Примечание:Чтобы сохранить стар- терную батарею, попытки пуска не должны превышать 5 секунд.

7. Отпустите ключ зажигания, и он автомати-

чески перейдет в положение II.

8. Поверните регулятор (02/2) частоты вра-

щения двигателя в рабочее положение. При варианте оборудования с кнопкой дросселя нажмите ее снова (02/1). Остановите двигатель.

1. Выключите косильный механизм (02/5).

2. Переведите регулятор (02/2) частоты вра-

щения двигателя в режим малого хода.

3. Нажмите на педаль тормоза (05/1) и за-

блокируйте его с помощью держателя (05/2).

4. Поверните ключ зажигания (02/4) в поло-

ПРЕДУПРЕЖДЕНИЕ! Опасность из-за горячего двигателя! При отключении двига- теля убедитесь в том, что горячие детали дви- гателя (например, глушитель) не могут приве- сти к возгоранию предметов или материалов поблизости!

7.5 Езда на тракторе

ПРЕДУПРЕЖДЕНИЕ! Опасность из-за несоответствия частоты вращения двига- теля! В частности, в начале используется медленный ход для того, чтобы привыкнуть к вождению и торможению трактора! Перед лю- бым изменением направления необходимо у- меньшить скорость вождения таким образом, чтобы водитель мог постоянно контролиро- вать газонный трактор и во избежание опроки- дывания газонного трактора. Трактор приводится в действие с помощью ко- робки передач с ножным гидростатом.

7.5.1 Приготовьтесь к движению при

температуре ниже 10 °С

1. Убедитесь в том, что косильный механизм

НЕ включен. Проверьте положение тум- блерного переключателя (02/5, положение 0).

2. Запустите двигатель и дайте двигателю

прогреться в течение около 30 секунд, что- бы оптимизировать вязкость редукторного масла. После этого можно ездить на трак- торе. Косильный механизм нельзя вклю- чать до тех пор, пока двигатель не будет работать в течение нескольких минут.

7.5.2 Вождение с коробкой передач с

1. Нажмите на педаль тормоза (05/1) и за-

блокируйте его с помощью держателя (05/2).

2. Установите на косильном механизме мак-

симальную высоту среза (06/2).

3. Запустите двигатель.

4. Активируйте тормоз (05/1).

5. Медленно нажимайте педаль, чтобы вы-

брать требуемое направление движения:

Вперед: Педаль (04/2)

Назад: Педаль (04/1)

6. Чем сильнее вы нажмете на педали, тем

быстрее трактор начнет двигаться в вы- бранном направлении.

7. Чтобы остановиться, отпустите педаль и

нажмите педаль тормоза (05/1). ПРИМЕЧАНИЕ Всегда используйте дер- жатель, когда оставляете трактор при нажатой педали тормоза, чтобы трактор не скатился!

7.5.3 Вождение с круиз-контролем

ПРИМЕЧАНИЕ Круиз-контроль может быть включен только при движении вперед. При нажатии тормоза круиз-контроль включа- ется автоматически. Включение/выключение круиз-контроля:

Поверните рычаг (02/3) вверх. Круиз-контроль включится.

Поверните рычаг (02/3) вниз. Круиз-контроль выключится.

7.5.4 Вождение и скашивание на склонах

ПРЕДУПРЕЖДЕНИЕ! Опасность ошиб- ки при вождении на склонах! При вождении на склонах следует соблюдать особую осто-493516_a 445 Эксплуатация трактора рожность. Все склоны небезопасны. Тщатель- но соблюдайте следующие указания по техни- ке безопасности! Если колеса необходимо по- вернуть или если транспортное средство за- стряло при езде по склону, отключите косиль- ный механизм и снимите навесные устрой- ства. Тогда съедьте со склона медленно, в прямом направлении! Полная емкость для травы увеличивает риск опрокидывания газон- ного трактора из-за большого веса.

Не ездите по склонам с углом более 10° (18%). Пример: это соответствует перепа- ду высоты от 18 см до 1 м.

Не ездите в обратном направлении.

Не тормозите в обратном направлении.

Не повышайте скорость вождения.

Всегда ездите поперек склона.

Не управляйте трактором в обратном на-

7.5.5 Скашивание на газонном тракторе

Для поддержания четкого результата скаши- вания скорость вождения должна быть скор- ректирована с учетом масштаба скашивания. Для скашивания выберите максимум 2/3 ско- рости вождения, нажимая на педаль. Макси- мальная частота вращения газонного тракто- ра предназначена исключительно для управ- ления транспортным средством без включени- я косильного механизма. В обычных случаях высота среза составляет 4-5см. Это соответствует второму или третье- му пазу регулировки высоты (06/2). В случае влажной и мокрой травы выполняйте скаши- вание на больших высотах. В случае очень высокой травы рекомендуется выполнять скашивание в два подхода. При первом подходе установите максимальную высоту среза на косильном механизме. После второго подхода можно отрегулировать требу- емую высоту.

7.5.5.1 Включение косильного механизма

ПРИМЕЧАНИЕ Косильный механизм нельзя включать до тех пор, пока двигатель не погреется в течение около одной минуты! При включении косильного механизма газон- ный трактор нельзя использовать на высокой

1. Запустите двигатель.

2. Поверните регулятор (02/2) частоты вра-

щения двигателя в рабочее положение.

3. Установите на косильном механизме мак-

симальную высоту среза (06/2).

4. Включите косильный механизм с помощью

тумблерного переключателя (02/5, поло- жение 1).

5. Используйте рычаг (06/2) для установки

требуемой высоты среза.

6. Начните движение на газонном тракторе.

7.5.5.2 Работа в режиме скашивания в

обратном направлении ПРИМЕЧАНИЕ Если нажать только пе- даль коробки передач для обратного хода, ко- сильный механизм выключится.

1. Нажмите кнопку обратного скашивания

(02/6) и удерживайте педаль (04/1) для об- ратного хода в течение примерно 5 с. ПРЕДУПРЕЖДЕНИЕ! Риск несчастного случая при обратном скашивании! Следите за задним окружением при обратном скашива- нии! Выполняйте обратное скашивание только при необходимости!

7.5.5.3 Выключение косильного

ПРЕДУПРЕЖДЕНИЕ! Опасность из-за движущегося ножа! Вращающийся/двигаю- щийся нож может порезать руки и ноги! Поэто- му держите руки и ноги как можно дальше от режущего инструмента!

1. Включите косильный механизм с помощью

тумблерного переключателя (02/5, поло- жение 0). Косильный механизм может быть отключен как во время остановки, так и во время езды газонного трактора. ПРЕДУПРЕЖДЕНИЕ! Опасность полу- чения травмы от отбрасываемых предме- тов! При пересечении гравийных и щебеноч- ных поверхностей предметы могут попасть в работающий косильный механизм, а затем от-

Всегда выключайте косильный механизм, если вы намерены управлять другими по- верхностями, такими как газоны.RU 446 493516_a Очистка газонного трактора

7.5.5.4 Опорожнение емкости для травы

ПРИМЕЧАНИЕ Когда емкость для тра- вы заполнится, прозвучит сигнал. Емкость для травы необходимо немедленно очистить. В зависимости от типа оборудования, газон- ный трактор оснащен емкостью для травы с э- лектрическим или ручным приводом и рыча- гом управления. Для всех типов емкостей:

Опорожнение емкости для травы можно о- существлять с сиденья водителя.

Если емкость для травы складывается или навешивается при включенном косильном механизме, двигатель выключается.

Если емкость для травы не вставлена над- лежащим образом, косильный механизм не может быть подключен. Опорожните емкость для травы с электрическим приводом

1. Для опорожнения нажмите тумблерный

переключатель (07/1) с левой стороны си- денья водителя.

2. Чтобы закрыть емкость для травы, снова

нажмите тумблерный переключатель. Очистка емкости для травы с помощью рычага управления

1. Вытяните рычаг управления из емкости

2. Поверните рычаг в направлении движени-

я, чтобы открыть емкость для травы (17/b).

3. Перемещайте емкость для травы с помо-

щью рычага назад, пока емкость не забло-

7.5.5.5 Мульчирование

Для оптимального мульчирования траву необ- ходимо срезать регулярно (приблизительно 1 —2 раза в неделю). При этом срезайте траву на 1/3 от ее высоты (например, при высоте травы 6 см срезайте 2 см). Это обеспечит чи- стую переработку срезанной травы в газоне.

7.5.5.6 Интервалы покоса травы

Учитывайте, что в зависимости от сезона тра- ва растет с разной скоростью. В начале весны рекомендуется срезать траву чаще. Срезайте реже по мере того, как трава замедляет рост в течение года. Если траву долго не срезали, сначала устано- вите высоту срезания повыше, а через два дня повторите скашивание на более низкой

7.5.5.7 Срезание высокой травы

Срезайте траву на более высокой высоте сре- зания, если траву не срезали дольше обычно- го или она слишком мокрая. Затем повторите покос на более низкой, нормальной высоте.

7.5.5.8 Обслуживание ножа

В течение всего сезона стрижки травы под- держивайте нож в остром состоянии, чтобы избежать отрыва и разрыва стеблей. Ото- рванные стебли коричневеют по краям. Это у- худшает рост травы и она становится более подвержена болезням.

Проверяйте остроту ножа и наличие на нем признаков износа или повреждений после каждого использования! При необ- ходимости обратитесь в сервисную ма-

Заменяйте нож только на оригинальный сменный нож. 8 ОЧИСТКА ГАЗОННОГО ТРАКТОРА Для оптимальной работы и длительного срока службы газонный трактор необходимо регу- лярно очищать. После каждой эксплуатации очищайте газон- ный трактор от налипшей грязи. Не используйте устройства для очистки под высоким давлением. Использование струи во- ды для очистки под высоким давлением или садового шланга может привести к поврежде- нию электрической системы или подшипников. Убедитесь в том, что двигатель, коробка пере- дач и поворотный ролики, а также полная э- лектрическая система не вступают в контакт с

ПРЕДУПРЕЖДЕНИЕ! Опасность очист- ки! Для всех работ по очистке:

Выключите двигатель и отключите ключ зажигания для обеспечения безопасности.

Защитные устройства, удаленные для о- чистки, должны быть переустановлены по- сле очистки.

ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГА! Сна- чала очистите газонный трактор, когда он остынет. Двигатель, коробка передач и глушитель очень горячие!493516_a 447 Профилактическое обслуживание

ОПАСНОСТЬ ПОРЕЗОВ: При работе с ре- жущими инструментами следует соблю- дать осторожность с острыми ножами. Для многолезвийных косильных механизмов движение одного режущего инструмента может привести к движению другого!

8.1 Очистка емкости для травы

Снимите емкость для травы и ополосните ее изнутри и снаружи с помощью водяного шлан- га. Сильно прилипшая грязь должна быть ак- куратно соскоблена, например, с помощью щетки. В частности, в случае емкости для тра- вы с ручным приводом убедитесь в том, что ткань не повреждена. ПРИМЕЧАНИЕ Опорожните емкость для травы перед очисткой, как описано. Пол- ная емкость для травы слишком тяжелая, что- бы ее можно было безопасно удалить. Снятие емкости для травы

1. Выключите двигатель.

2. Приподнимите емкость для травы.

3. Потяните емкость для травы вверх.

Снимите емкость для травы с электрическим приводом

1. Выключите двигатель.

2. Убедитесь в том, что емкость для травы с

электрическим приводом закрыта.

3. Приподнимите емкость для травы (прим.

4. Потяните емкость для травы вверх.

8.2 Очистка корпуса, двигателя и коробки

ВНИМАНИЕ! Повреждение электриче- ской системы из-за попадания воды! При о- чистке газонного трактора убедитесь в том, что вода не попадает в электрическую систе-

Не опрыскивайте двигатель и все места уста- новки подшипников (колеса, коробки передач, ножедержатели) водой и не используйте у- стройства для очистки под высоким давлени-

Попадание воды в систему зажигания, карбю- ратор и воздушный фильтр может привести к неисправностям. Вода в местах установки подшипников может привести к потере смазки и, следовательно, к разрушению подшипни-

Чтобы удалить грязь и мусор, используйте тряпку, метлу, длинную кисть или аналогичны- е приспособления.

8.3 Очистка разгрузочного канала (18)

Регулярная очистка обеспечивает легкость хо- да регулировки высоты среза. Разгрузочный канал состоит из двух движу- щихся деталей. Нижняя часть плотно зафик- сирована в кожухе газонокосилки. Верхнюю часть можно вынимать для очистки.

1. Снимите емкость для травы.

2. Открутите винты (18/1) слева и справа от

разгрузочного канала (18/2).

3. Выньте разгрузочный канал через заднюю

4. Тщательно очистите верхний и нижний

разгрузочный каналы.

5. Вставьте разгрузочный канал через за-

днюю стенку. Убедитесь в том, что верхня- я и нижняя части совмещены.

6. Тщательно зафиксируйте их двумя кре-

7. Установите емкость для травы.

9 ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ! Опасность про- филактического обслуживания! Для всех работ по профилактическому обслуживанию:

Выключите двигатель и отключите ключ зажигания для обеспечения безопасности.

Защитные устройства, удаленные для профилактического обслуживания, долж- ны быть переустановлены после профи- лактического обслуживания.

ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГА! Сна- чала выполните работы с газонным трак- тором, когда он остынет. Двигатель, ко- робка передач и глушитель очень горячие!

ОПАСНОСТЬ ПОРЕЗОВ: При работе с ре- жущими инструментами следует соблю- дать осторожность с острыми ножами. Для многолезвийных косильных механизмовRU 448 493516_a Профилактическое обслуживание движение одного режущего инструмента может привести к движению другого режу- щего инструмента!

При замене деталей можно использовать только оригинальные запасные части.

В случае сомнений обращайтесь в специа- лизированную мастерскую или свяжитесь с производителем.

9.1 График технического обслуживания

Приведенные ниже работы пользователь мо- жет выполнять самостоятельно. Все прочие работы по техническому обслуживанию, об- служиванию и ремонту должны осуществлять- ся в авторизованном сервисном центре. ПРИМЕЧАНИЕ При тяжелых нагрузках и высоких температурах могут потребоваться более короткие интервалы обслуживания, чем в приведенной выше таблице. Обратите внимание на рекомендуемую еже- годную смазку в соответствии с планом смаз-

Проверка уровня моторно-

Замена моторного масла

X X Очистка воздушного филь-

Замена воздушного филь-

Проверка свечи зажигани-

Проверка тормоза (испыта- тельное торможение на прямом участке)

Проверка давления возду-

Проверка косильного ножа X Проверьте наличие неза- крепленных деталей X X Проверка клинового ремня (визуальный осмотр)

Очистка газонного тракто-

Очистка вентиляционной решетки на двигателе

Очистка коробки передач от остатков травы X X )* См. руководство по эксплуатации изготови- теля двигателя.493516_a 449 Профилактическое обслуживание

Для обеспечения легкости хода движущихся деталей рекомендуется смазывать приведен- ные ниже места, по крайней мере, раз в год. Очищайте все места смазки тряпкой перед смазкой или распылением. Не используйте воду для предотвращения коррозии. Точки смазки:

Смажьте пресс-масленку на рычаге оси справа и слева (21) многоцелевой конси- стентной смазкой.

Опрысните место передней оси на рамке (21/1) инсектицидным маслом.

Смажьте зубчатый сегмент и управляющу- ю шестерню на приводе управления (22) многоцелевой консистентной смазкой.

Смажьте роликовый подшипник и ступицу на передней и задней осях (23/20) много- целевой консистентной смазкой. ПРИМЕЧАНИЕ Передние и задние ко- леса должны быть демонтированы для смазки осей и подшипников.

Поворотные и опорные точки: Смазка всех движущихся поворотных и опорных точек.

Замену колес производите только на ровной и твердой поверхности.

1. Выключите газонный трактор и отключите

ключ зажигания для обеспечения безопас-

2. Нажмите на педаль тормоза (05/1) до упо-

ра и заблокируйте его с помощью держа- теля (05/2).

3. Зафиксируйте газонный трактор от скаты-

вания с помощью подкладных клиньев. Разместите клинья на стороне, которая не поднимается.

4. Поднимите газонный трактор с помощью

подходящего подъемника (например, дом- крата параллелограммного типа) на сторо- ну, на которой требуется замена колеса. Поднимайте трактор до тех пор, пока за- мененное колесо не будет свободно вра-

Внимание! Опасность повреждения о- борудования. Следите за тем, чтобы не деформиро- вать элементы трактора при подъеме. Используйте спуско-подъемные инстру- менты только на прочных металличе- ских деталях.

5. Закрепите газонный трактор за подвижные

детали ходовой части с помощью устойчи- вой подставки (например, бруса), чтобы он не ослабился при соскальзывании и опро- кидывании подъемного механизма.

6. Снимите защитную крышку (19/1).

7. Прижмите стопорный болт (19/2) с помо-

щью отвертки. Следите за тем, чтобы не потерять его.

8. Снимите шайбу (19/3).

9. Снимите колесо с оси.

Примечание:Не теряйте шпонки при снятии задних колес с оси!

10. Перед повторной сборкой очистите ось и

отверстие в колесе, а также смажьте мно- гоцелевой консистентной смазкой.

11. Наденьте колесо на ось.

Примечание:При надевании задних ко- лес гайки шпонок и задние колеса должны размещаться друг под другом, чтобы шпонку можно было легко вставить.

12. Наденьте шайбу на ось.

13. Вставьте стопорный болт в гайку на оси.

Если вы используете щипцы, следите за тем, чтобы не повредить ось.

14. Наденьте защитную крышку на ось.

15. Снимите предохранительную подкладку и

осторожно опустите трактор на землю с помощью подъемника.

9.4 Стартерная батарея

Зарядное устройство для стартерной батареи не входит в комплект поставки газонного трак-

Точное название батареи: см. батарейный от- сек. Стартерная батарея находится под капо- том двигателя. Как правило, стартерная батарея заряжается

Указания по технике безопасности ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неправильного обращения со стартерной батареей! Во избежание опасностей, которые могут возникнуть из-за неправильного обра- щения с батареей, следует обратить внимани- е на следующие моменты!

Стартерную батарею запрещается хра- нить в непосредственной близости от от- крытого огня, сжигать или размещать на о-RU 450 493516_a Профилактическое обслуживание богревателях. Опасность взрыва неминуе-

Храните стартерную батарею в прохлад- ном, сухом помещении (при температуре 10-15°С) в зимнее время. При хранении следует избегать температуры ниже точки замерзания.

Не оставляйте стартерную батарею неза- ряженной в течение длительного периода времени. Если стартерная батарея не ис- пользовалась в течение длительного вре- мени, ее необходимо зарядить, используя подходящее зарядное устройство.

Запрещается разрушать стартерную бата- рею. Электролит (серная кислота) вызыва- ет ожоги при контакте с кожей и одеждой – немедленно промойте большим количе- ством воды.

Держите стартерную батарею в чистоте. Вытирайте ее только сухой тканью. Не пользуйтесь водой, бензином, разбавите- лем или аналогичными средствами!

Держите полюса соединения в чистоте и смазывайте их смазкой.

Не замыкайте полюса соединения нако-

Зарядка стартерной батареи Требуется зарядка:

Перед хранением на зимнее время.

Более длительный срок службы устрой- ства (более 3 месяцев). ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неправильной зарядки стартерной батаре- и! Зарядное устройство для зарядки не долж- но превышать 5 А, а зарядное напряжение должно быть максимум 14,4 В. При повышен- ном напряжении зарядки стартерная батарея подвергается риску взрыва! Всегда извлекай- те ключ зажигания при работе с батареей. Рекомендуем заряжать не требующую обслу- живания и герметичную стартерную батарею с помощью специального зарядного устройства (которое можно заказать у дилера). Перед зарядкой стартерной батареи следует обратить внимание на руководство по эксплу- атации изготовителя зарядного устройства. ОСТОРОЖНО! Опасность короткого за- мыкания! Чтобы избежать короткого замыка- ния, всегда сначала отсоединяйте отрица- тельный кабель (-) на батарее, а затем снова подключайте его! Всегда извлекайте ключ за- жигания при работе с батареей!

1. Извлеките ключ зажигания (02/4).

2. Откройте капот двигателя.

3. Подключите клеммы зарядного устройства

к полюсам соединения батареи. ПРИМЕЧАНИЕ Соблюдайте поляр-

Красная клемма = положительный полюс

Черная клемма = отрицательный полюс (-)

4. Подключите зарядное устройство к блоку

питания и включите его.

9.5 Демонтаж косильного механизма

Для использования трактора в зимнем режиме работы и замены клинового ремня необходи- мо демонтировать косильный механизм.

1. Поверните рулевое колесо влево до упора

2. Снимите емкость для травы (33).

3. Демонтируйте разгрузочный канал (18)

4. Ослабьте винт с цилиндрической головкой

(34) держателя вала на 5-6 оборотов.

5. Установите на косильном механизме мак-

симальный параметр глубины (35).

6. Снимите пружину растяжения с косильно-

7. Снова установите косильный механизм до

8. Снимите канал клинового ремня (38).

9. Снимите клиновой ремень с двигателя

10. Снова установите на косильном механиз-

ме максимальный параметр глубины (40).

11. Удалите 4 предохранительных штыря с

захватов косильного механизма (41).

12. Снимите захваты с болтов (41).

9.6 Замена клинового ремня

1. Ослабьте 6 стопорных гаек (24).

2. Снимите канал клинового ремня (25).

3. Снимите правую крышку косильного меха-

4. Снимите левую крышку косильного меха-

низма (27).493516_a 451 Транспортировка

5. Немного ослабляйте винт на ролике натя-

жения до тех пор, пока клиновой ремень не выпрямится (28).

6. Выньте клиновой ремень.

ПРИМЕЧАНИЕ Направляющие и поло- жение клинового ремня различаются в зависи- мости от типа. Соблюдайте наклейки с ин- струкциями на косильном механизме. Установите новый клиновый ремень

1. Установите клиновой ремень вокруг слегка

ослабленного ролика натяжения и снова прикрутите ролик натяжения (30/31).

2. Установите клиновой ремень в обратном

направлении вокруг роликов, следя за на- правляющими и положением клинового

10 ТРАНСПОРТИРОВКА При транспортировке газонного трактора с по- мощью транспортных средств (например, при- цепа легкового автомобиля) косильный меха- низм должен быть установлен для облегчения его навешивания. При транспортировке следует соблюдать до- статочную полезную нагрузку транспортного средства и надлежащую безопасность газон- ного трактора. 11 ХРАНЕНИЕ Газонный трактор необходимо защитить от ат- мосферных влияний, особенно от влаги, до- ждя и продолжительного воздействия прямых солнечных лучей. Ни в коем случае не храните газонный трактор с топливом в резервуаре внутри здания, где испарения топливных паров могут вступать в контакт с открытым огнем или искрами. Уста- навливайте газонный трактор только в поме- щениях, пригодных для перемещения механи- ческих транспортных средств. По возможности не следует размещать газон- ный трактор с полным топливным баком при более длительных периодах хранения, таких как зимнее хранение. Топливо может испа-

Перед долгосрочного хранения топливо сле- дует откачать из бака и карбюратора для за- щиты от залежей и, таким образом, возникно- вения трудностей при запуске. Обратитесь в специализированную мастерскую. 12 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ОСТОРОЖНО! Опасность травмирова- ния. Движущиеся детали и детали с острыми краями могут привести к травмам.

Всегда носите защитные перчатки во вре- мя технического обслуживания, ухода и о-

ПРИМЕЧАНИЕ В случае возникновения неисправностей, которые не указаны в данной таблице или с которыми вы не можете спра- виться самостоятельно, обращайтесь в нашу сервисную службу. Неисправность Причина Способы устранения Двигатель не запу-

Недостаток топлива. Заполните бак; Проверьте дренаж ба- ка; Проверьте топливный фильтр. Плохое, загрязненное, старое топливо в баке. Всегда используйте свежее топливо из чистых баков; Очистите карбюра- тор (специализированная мастерска-

Воздушный фильтр загрязнен. Очистите воздушный фильтр (см. ру- ководство по эксплуатации изготови- теля двигателя). Нет искры. Очистите свечу зажигания и при не- обходимости замените, проверьте провод зажигания, проверьте систему зажигания (специализированная ма- стерская).RU 452 493516_a Устранение неисправностей Неисправность Причина Способы устранения Слишком много топлива в ка- мере сгорания двигателя из-за многократных попыток запу-

Разряженная стартерная бата- рея или низкий заряд стартер- ной батареи. Зарядите стартерную батарею. Выключатель с блокировкой на сиденье водителя не рабо-

Займите правильное положение на сидении водителя; выключатель не-

Выключатель с блокировкой на педаль тормоза не работа-

Нажмите на педаль тормоза. Косильный механизм включен. Выключите косильный механизм. Предохранитель на клемме (+) стартерной батареи. Проверьте предохранитель, при не- обходимости замените его. Сниженная мощ- ность двигателя. Слишком высокая или влажна-

Отрегулируйте высоту среза; Освобо- дите место для косильного механиз- ма, выполнив короткий обратный ход. Разгрузочный канал/косилка

Выключите двигатель и выньте ключ

Очистите разгрузочный канал/косил-

Воздушный фильтр загрязнен. Очистите воздушный фильтр (см. ру- ководство по эксплуатации изготови- теля двигателя). Несоответствие карбюратора. Проверьте настройки (специализиро- ванная мастерская). Нож сильно изношен. Замените нож (специализированная мастерская). Слишком высокая скорость во-

Снизьте скорость вождения. Газонный трактор сильно вибрирует. Косильный механизм повре-

Проверьте косильный механизм (специализированная мастерская). Газонный трактор не

При сервоприводе с ножным гидростатом: нет ходового

Переключите рычаг обхода в рабочее положение (см. глава 7.3 "Толкание газонного трактора (15, 16)", Стр.443). Нечеткий срез. Нож изношен, затуплен. Замените или подточите нож. Сба- лансируйте перезатачиваемый нож (специализированная мастерская)! Неправильная высота среза. Отрегулируйте высоту среза травы.493516_a 453 Устранение неисправностей Неисправность Причина Способы устранения Слишком низкая частота вра- щения двигателя. Установите максимальную частоту вращения двигателя. Слишком высокая скорость во-

Уменьшите скорость вождения. Перепад давления воздуха в

Накачайте шины, чтобы исправить давление воздуха. Снимите показани- я правильного давления воздуха в

Емкость для травы не заполняется. Слишком глубокая высота сре-

Отрегулируйте высоту среза травы. Трава влажная — слишком тя- желая для перемещения воз- душным потоком. Выполняйте скашивание до тех пор, пока газон не высохнет. Нож сильно изношен. Замените нож. (специализированная мастерская) Трава слишком высокая. Выполняйте скашивание газона 2

1. проход: максимальная высота

2. проход: желаемая высота сре-

Полотняный мешок засорен. Очистите полотняный мешок. Разгрузочный канал/косилка загрязнены. Очистите разгрузочный канал/косил-

Индикатор уровня загрузки не горит. Остатки скошенного материа- ла на индикаторе уровня за-

Удалите остатки скошенного матери- ала с индикатора уровня загрузки. За- тем проверьте плавность хода. Ходовой привод, тормоз, сцепление и косильный меха-

Отдавайте для проверки исключи- тельно в сервисную мастерскую!

12.1 Отображение индикации ошибок и

устранение неисправностей

Ошибка Описание ошибки Устранение неисправностей Err 01 Переключа- тель сиденья Электрическая система обнаруживает неверное состояние переключате- ля сиденья.
