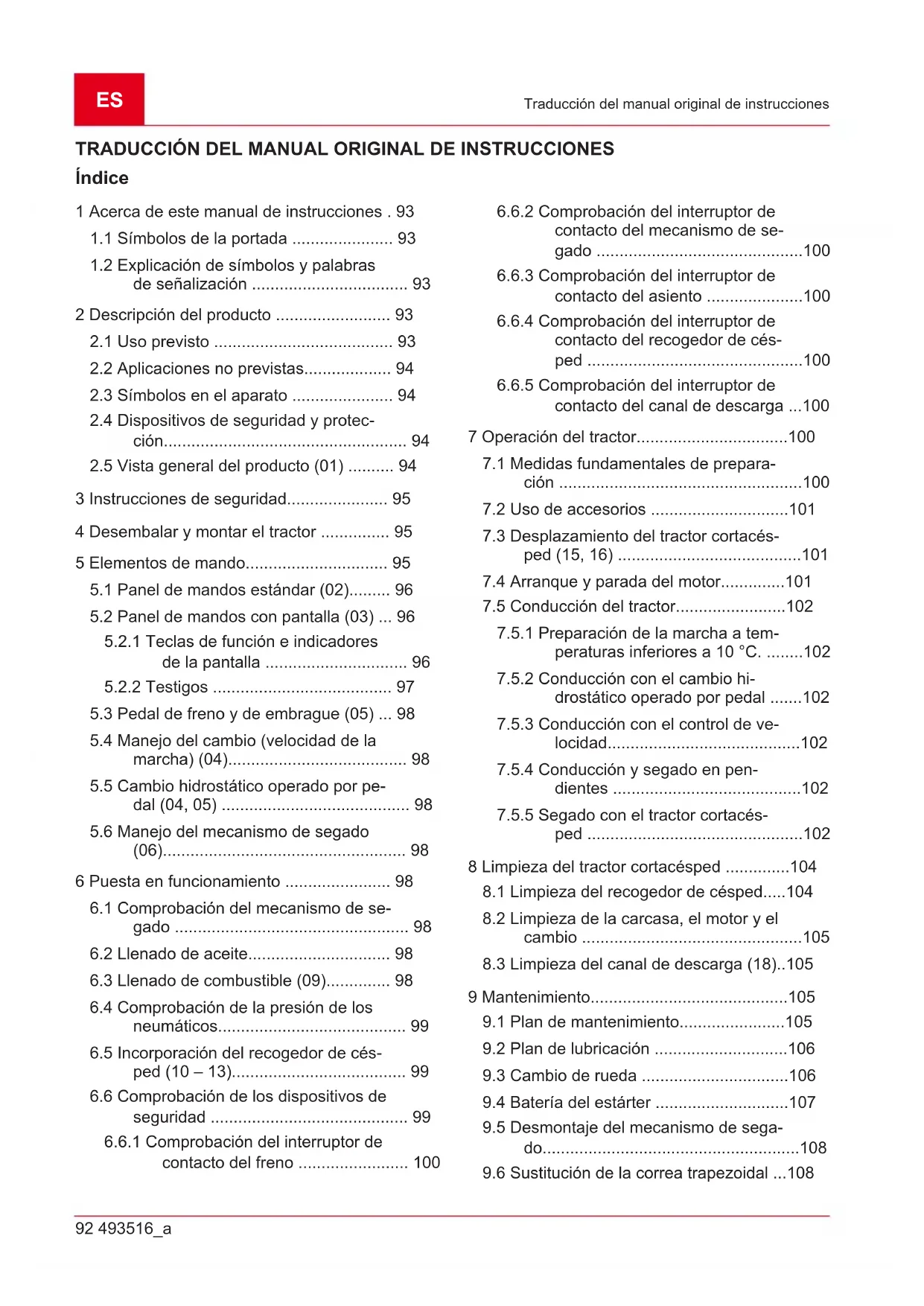

MANUAL DE USUARIO T 1695.6 HD V2 SOLO

1.2 Explicación de símbolos y palabras

de señalización .................................. 93 2 Descripción del producto ......................... 93

2.3 Símbolos en el aparato ...................... 94

2.4 Dispositivos de seguridad y protec-

ción..................................................... 94

2.5 Vista general del producto (01) .......... 94

3 Instrucciones de seguridad...................... 95 4 Desembalar y montar el tractor ............... 95 5 Elementos de mando............................... 95

5.1 Panel de mandos estándar (02)......... 96

5.2 Panel de mandos con pantalla (03) ... 96

5.2.1 Teclas de función e indicadores

5.4 Manejo del cambio (velocidad de la

marcha) (04)....................................... 98

5.5 Cambio hidrostático operado por pe-

dal (04, 05) ......................................... 98

5.6 Manejo del mecanismo de segado

(06)..................................................... 98 6 Puesta en funcionamiento ....................... 98

6.1 Comprobación del mecanismo de se-

6.4 Comprobación de la presión de los

neumáticos......................................... 99

6.5 Incorporación del recogedor de cés-

ped (10 – 13)...................................... 99

6.6 Comprobación de los dispositivos de

seguridad ........................................... 99

6.6.1 Comprobación del interruptor de

contacto del freno ........................ 100

6.6.2 Comprobación del interruptor de

contacto del mecanismo de se- gado .............................................100

6.6.3 Comprobación del interruptor de

contacto del asiento .....................100

6.6.4 Comprobación del interruptor de

contacto del recogedor de cés- ped ...............................................100

6.6.5 Comprobación del interruptor de

contacto del canal de descarga ...100 7 Operación del tractor.................................100

7.2 Uso de accesorios ..............................101

7.3 Desplazamiento del tractor cortacés-

7.5 Conducción del tractor........................102

7.5.1 Preparación de la marcha a tem-

peraturas inferiores a 10°C. ........102

7.5.2 Conducción con el cambio hi-

drostático operado por pedal .......102

7.5.3 Conducción con el control de ve-

locidad..........................................102

7.5.4 Conducción y segado en pen-

dientes .........................................102

7.5.5 Segado con el tractor cortacés-

ped ...............................................102 8 Limpieza del tractor cortacésped ..............104

8.1 Limpieza del recogedor de césped.....104

8.2 Limpieza de la carcasa, el motor y el

cambio ................................................105

8.3 Limpieza del canal de descarga (18)..105

9.4 Batería del estárter .............................107

9.5 Desmontaje del mecanismo de sega-

12.1 Indicación de error en la pantalla y

La versión original de este manual de instruc- ciones está en alemán. Todas las demás ver- siones en otros idiomas son traducciones de la versión original.

Conserve siempre este manual de instruccio- nes para poderlo leerlo en caso de que nece- site consultar información sobre el aparato.

Entregue el aparato a otra persona siempre adjuntando el manual de instrucciones.

Lea y tenga en cuenta las indicaciones de seguridad y advertencias de este manual de instrucciones.

Los tractores cortacésped se suministran con diferentes variantes de equipamiento. Tenga en cuenta que las imágenes pueden diferir en cierta medida del original. Si tiene alguna dificultad para comprender las descripciones, diríjase a un taller especializado o al fabri- cante.

Tenga en cuenta las instrucciones de monta- je adjuntas y el manual de instrucciones del motor de gasolina.

1.1 Símbolos de la portada

Símbolo Significado Antes de ponerlo en marcha, es im- prescindible leer atentamente este manual de instrucciones. Esto es esencial para un trabajo seguro y un manejo sin problemas. Manual de instrucciones No opere el aparato a gasolina cer- ca de llamas abiertas o fuentes de calor.

1.2 Explicación de símbolos y palabras de

señalización ¡PELIGRO! Indica una situación de peligro inminente que, en caso de no evitarse, produce lesiones graves o la muerte. ¡ADVERTENCIA! Indica una situación de peligro potencial que, en caso de no evitarse, po- dría producir lesiones graves o la muerte. ¡PRECAUCIÓN! Indica una situación de pe- ligro potencial que, en caso de no evitarse, po- dría producir lesiones de leves a moderadas. ¡ATENCIÓN! Indica una situación que, en ca- so de no evitarse, podría producir daños materia- les. NOTA Indicaciones especiales para una mejor comprensión y manejo.

2 DESCRIPCIÓN DEL PRODUCTO

Los tractores cortacésped con descarga trasera se fabrican en diferentes ejecuciones. En las si- guientes descripciones del presente manual de instrucciones, asegúrese de leer la descripción adecuada para su tractor cortacésped. Características de su tractor cortacésped:

Cambio: hidrostático por pedal

Acoplamiento de cuchilla: electromagnético

Volumen del recogedor: 310 l

Vaciado del recogedor: eléctrico, palanca te- lescópica Además existen diferencias en los sistemas de mantillo, el tipo de motor, la potencia del motor y la anchura de corto. Diferencias de modelo:

Tipo de cambio (T3 y G700)

Desbloqueo de derivación de cambio

El tractor cortacésped está destinado al segado de jardines privados domésticos y recreativos con una pendiente máx. de 10° (18%). Otras aplicaciones adicionales, como, por ejemplo, la aplicación de mantillo, sólo se permiten si se utili- zan los accesorios originales y se respetan los valores de carga máximos. Este aparato ha sido diseñado únicamente para su uso privado. Se considerará uso no previsto cualquier otro uso diferente y las modificacionesES 94 493516_a Descripción del producto de montaje o ampliaciones no autorizadas. Como consecuencia, se excluirá la garantía, se perderá la conformidad (marcado CE) y también se anu- lará cualquier responsabilidad por parte del fabri- cante por daños al usuario o a terceros.

2.2 Aplicaciones no previstas

El tractor cortacésped no se ha diseñado para el uso industrial en parques públicos, instalaciones deportivas ni en agricultura y silvicultura. ¡ADVERTENCIA! Peligro debido a una sobrecarga del tractor cortacésped. A la hora de utilizar un remolque, preste especial atención a no sobrepasar las cargas de tracción ni las cuestas/desniveles permitidos. En caso de so- brepasarse, la potencia de frenado del tractor cortacésped se puede ver desbordada y ello pue- de provocar situaciones peligrosas. NOTA Tenga en cuenta que el tractor cor- tacésped no posee ninguna homologación para circular por carretera y por ello no se puede ope- rar por vías públicas.

2.3 Símbolos en el aparato

Leer las instrucciones de uso an- tes de la puesta en marcha. Durante el segado se debe man- tener a terceras personas, y en especial a los niños y animales, alejados del área de trabajo. Antes de efectuar los trabajos de mantenimiento y reparación, reti- rar la llave de encendido. Atención, peligro: Mantener las manos y los pies alejados del mecanismo de corte. No conducir por pendientes con una inclinación superior a 10° (18%). Peligro: No pisar aquí. Peligro de quemaduras a causa de superficies calientes.

2.4 Dispositivos de seguridad y protección

¡ADVERTENCIA! Peligro debido a la reti- rada o manipulación de los dispositivos de protección. Queda prohibida toda operación si los dispositivos de protección se han retirado o manipulado. Los dispositivos de protección de- fectuosos se deben reparar o sustituir de inme- diato. Entre los dispositivos de protección se incluyen, sobre todo:

Interruptor de contacto del freno

Interruptor de contacto de la segadora

Interruptor de contacto del recogedor de cés- ped

Interruptor de contacto del asiento

Cubiertas de la segadora

Interruptor de contacto del canal de descarga

2.5 Vista general del producto (01)

N.º Componente 1 Volante 2 Panel de mandos 3 Pedal de freno 4 Cubierta del motor 5 Accionamiento del cambio marcha atrás 6 Accionamiento del cambio hacia delante493516_a 95 Instrucciones de seguridad N.º Componente 7 Mecanismo de segado 8 Ajuste de la altura de corte 9 Derivación de cambio 10 Sensor de recogedor de césped 11 Accionamiento del recogedor 12 Recogedor de césped 13 Asiento del conductor 14 Accionamiento eléctrico del recoge- dor* 15 Palanca de bloqueo del pedal de freno 16 Palanca de control de velocidad*

La ejecución varía y depende del modelo

3 INSTRUCCIONES DE SEGURIDAD

Los niños y demás personas que no hayan leído este manual de instrucciones no deben utilizar el aparato.

Cumpla las disposiciones locales en cuanto a edad mínima del personal de operación.

Instruya a los niños para que no jueguen con el aparato.

Utilice únicamente el aparato durante el día o con una iluminación artificial adecuada.

Mantenga a terceros alejados de la zona de peligro.

El usuario será el responsable de cualquier accidente que ocurra a terceras personas y sus propiedades.

Utilizar únicamente piezas de repuesto origi- nales y accesorios originales.

Las reparaciones del aparato solamente de- ben ser realizadas por el fabricante o por uno de sus servicios de atención al cliente autori- zados.

Utilice protección para los oídos.

El tractor cortacésped no posee ninguna ho- mologación para circular por carretera y por ello no puede transitar por vías y carreteras públicas.

No siegue en condiciones de tormenta. No cuenta con protección contra rayos.

No se puede llevar ningún pasajero en la má- quina.

No siegue por pendientes con una inclinación superior a 10° (18%)

No se puede trabajar con el tractor cortacés- ped y/o con un accesorio fijado a este si se ha consumido alcohol, medicamentos o dro- gas que disminuyan la capacidad de reac- ción.

Segar siempre en sentido transversal con respecto a la pendiente.

Respete las horas de operación permitidas en su localidad y comunidad.

El tractor cortacésped puede provocar lesio- nes graves a causa de su peso propio. A la hora de cargar y descargar el tractor corta- césped para transportarlo en un vehículo o remolque se debe proceder con especial cui- dado.

Este tractor cortacésped no se puede remol- car. Para el transporte por vías de circulación públicas, utilizar un vehículo adecuado.

No opere el tractor cortacésped en áreas de trabajo mal ventiladas (p. ej., garajes). Los gases expulsados contienen monóxido de carbono tóxico y otras sustancias nocivas.

4 DESEMBALAR Y MONTAR EL

TRACTOR Tenga en cuenta las instrucciones de montaje adjuntas para desembalar y montar el tractor. NOTA También tenga en cuenta el manual de instrucciones del motor de gasolina adjuntas. ¡ADVERTENCIA! Peligro debido a un montaje incompleto. El tractor cortacésped no se puede operar antes de estar completamente montado. Lleve a cabo todos los trabajos de montaje descritos en las instrucciones de monta- je. En caso de duda, antes de la puesta en mar- cha pregunte a un técnico especializado si el montaje se ha efectuado correctamente. Com- pruebe que todos los dispositivos de seguridad y protección están disponibles y funcionan perfec- tamente.

5 ELEMENTOS DE MANDO

A continuación se describen los elementos de mando de los tractores cortacésped con descar- ga trasera. Asegúrese de leer la descripción ade- cuada para su tractor cortacésped.ES 96 493516_a Elementos de mando

5.1 Panel de mandos estándar (02)

A continuación se explican los elementos del pa- nel de mandos estándar. Regulación del número de revoluciones del motor NOTA Tenga en cuenta que el acciona- miento del regulador durante la marcha influye en la velocidad. En el caso de reguladores con estárter integrado: Al desplazar el regulador (02/2) se aumenta y se reduce el número de revoluciones del motor. En la posición superior se conecta el estárter. Conectar el estárter: Desplazar el regula- dor totalmente hacia arriba hasta el signo del estárter. Utilizar esta posición exclusi- vamente para arrancar el motor. Nota: Algunas variantes del tractor cuen- tan con un botón de estárter (02/1) apar- te en el panel de mandos. En este caso además se debe tirar de este para arran- car el tractor. Una vez que el motor esté en marcha, volver a empujar hacia atrás lentamente el botón. Operación de segado: En esta posición el motor funciona con el número máximo de revoluciones. En ralentí: En esta posición el motor fun- ciona con el número mínimo de revolu- ciones. Cerradura de encendido (02/4) Posi- ción Funcionamiento 0 Motor desconectado. La llave de encendido se puede ex- traer. I Faros conectados. Tras arrancar el motor, en esta posi- ción se conectan los faros. II Posición de operación, cuando el motor está en marcha. III Posición de inicio para arrancar el motor. En cuanto el motor esté en marcha, suelte la llave. Retrocederá a la po- sición de operación II.

5.2 Panel de mandos con pantalla (03)

Lea este capítulo si su tractor cortacésped cuen- ta con una pantalla situada encima del panel de mandos estándar.

5.2.1 Teclas de función e indicadores de la

pantalla Pos. Denominación Funcionamiento 03/2 En la pantalla se indican:

Las horas de servicio diarias (indicación con un decimal) Nota: Las horas de servicio diarias se muestran con el siste- ma decimal (1,5h = 1h 30min).

Las horas de servicio totales (indicación sin decimal) Nota: Las horas de servicio totales comienzan a contar en cuanto la llave de encendido se gira a la posición I. 03/5 Para cambiar la indicación de la pantalla:

Horas de servicio totales

Horas de servicio diarias

Tensión de la batería Nota: Si la llave de encendido permanece en la posición "I" del encendido, las horas de servicio totales continúan corriendo.493516_a 97 Elementos de mando Pos. Denominación Funcionamiento 03/13 Restablecimiento de las horas de servicio diarias a "0". Nota: Únicamente se pueden restablecer a "0" las horas de servi- cio diarias, no las horas de servicio totales.

Pos. Denominación El indicador se ilumina: 03/1

Con el motor en marcha:

si la batería del estárter está defectuosa o muy descarga- da.

si la línea de alimentación entre el motor y la batería se interrumpe.

si el fusible está defectuoso (15 A azul).

si el alternador del motor está defectuoso.

Con el motor detenido:

si la batería del estárter está muy descargada. Nota: Si estos indicadores se iluminan, acuda al taller especiali- zado. 03/3 cuando el recogedor de césped está lleno. Vacíe el recogedor de césped. 03/4 cuando el mecanismo de segado está conectado. 03/6 cuando se ha habilitado la marcha atrás para el mecanismo de segado. 03/7 si el recogedor de césped se ha retirado o si no se ha cerrado conforme a lo prescrito. 03/8 si los faros están encendidos. 03/9 cuando se acciona el freno y si este está bloqueado. 03/10 cuando en el depósito sólo hay una cantidad restante de combus- tible de aprox. 1,5litros. 03/11 cuando el nivel de aceite es inferior a un nivel determinado. 03/12 cuando el conductor se desmonta del tractor con:

el motor en marcha (el freno está bloqueado)ES 98 493516_a Puesta en funcionamiento

Freno: Si pisa el pedal de freno (05/1) hasta el fondo, el freno actúa sobre el cambio y el tractor frena.

Freno de mano: Si levanta la palanca de bloqueo (05/2) con el pedal de freno (05/1) pisado, el freno se bloquea. Al volver a pisar el pedal de freno el freno se suelta.

5.4 Manejo del cambio (velocidad de la

marcha) (04) Los tractores cortacésped están equipados con un cambio hidrostático operado por pedal. Algunos modelos están equipados con un control de velocidad. En el lado derecho se sitúan dos pedales separa- dos para la marcha hacia delante y hacia atrás. Sentido de mar- cha Descripción Hacia delante Accione el pedal derecho (04/2) pa- ra desplazarse hacia delante. Hacia atrás Accione el pedal izquierdo (04/1) para desplazarse hacia atrás. Nota: Si sólo se acciona el pedal para la marcha atrás, el mecanismo de segado se desactiva. Operación de segado con marcha atrás: véase capítulo 7.5.5 "Segado con el tractor cortacésped", pági- na102.

5.5 Cambio hidrostático operado por pedal

(04, 05) El cambio hidrostático operado por pedal se ac- ciona mediante dos pedales (04/1 y 04/2). Para iniciar la marcha suelte el freno de mano (05/2) con el motor en marcha y a continuación, accione el pedal (04/2) para desplazarse hacia delante o el pedal (04/1) para dar marcha atrás. Cuanto más tiempo pise el pedal, más deprisa se desplazará en el sentido deseado. Marcha hacia delante: Pise el pedal exterior (04/2) del lado derecho. Marcha atrás: Pise el pedal interior (04/1) del la- do derecho.

5.6 Manejo del mecanismo de segado (06)

Ajustar la altura de corte El mecanismo de segado del tractor se puede re- gular en altura en varios niveles mediante una palanca (06/2) situada a la derecha del asiento del conductor.

1. Desplace la palanca de regulación (06/2) en

la dirección deseada. Si la palanca está baja- da, la altura de corte será reducida; si la pa- lanca está levantada, la altura de corte será elevada. Conexión del mecanismo de segado Conexión eléctrica: En la zona del panel de man- dos hay un interruptor (02/5). Con él puede co- nectar el mecanismo de segado (esdecir, posi- ción "1").

6 PUESTA EN FUNCIONAMIENTO

¡ADVERTENCIA! Peligro debido a un montaje incompleto. El tractor cortacésped no se puede operar antes de estar completamente montado. Lleve a cabo todos los trabajos de montaje descritos en las instrucciones de monta- je. En caso de duda, antes de la puesta en mar- cha pregunte a un técnico especializado si el montaje se ha efectuado correctamente. Com- pruebe que todos los dispositivos de seguridad y protección están disponibles y funcionan perfec- tamente.

6.1 Comprobación del mecanismo de

segado Antes del uso siempre se debe efectuar un con- trol visual para comprobar si la herramienta de corte, los pernos de fijación y la unidad de corte completa presentan desgaste o daños. Para evi- tar un desequilibrio, las cuchillas desgastadas o dañadas se deben sustituir por unas nuevas.

6.2 Llenado de aceite

Antes de la primera puesta en marcha, el motor se debe llenar con aceite. Para ello tenga en cuenta las instrucciones del fabricante del motor. Tenga en cuenta asimismo que el nivel de aceite se debe controlar periódicamente y en caso ne- cesario se debe rellenar con aceite.

6.3 Llenado de combustible (09)

¡ADVERTENCIA! Peligro durante la mani- pulación de combustible. El combustible es al- tamente inflamable. Llenar el depósito de com- bustible únicamente al aire libre. No fumar. No llenar el depósito con el motor en marcha o ca- liente. Utilice un embudo o un tubo de llenado adecua- do para llenar el depósito y así evitar que se de-493516_a 99 Puesta en funcionamiento rrame combustible en el motor, la carcasa o el suelo. Por motivos de seguridad, el cierre del depósito de combustible y otros cierres del depósito se deben sustituir en caso de que presenten daños. Si el combustible se ha desbordado, el motor no se puede arrancar. El tractor se debe alejar del lugar manchado de combustible, y el combustible derramado se debe absorber y limpiar del suelo, del motor y de la carcasa con un trapo. Se debe evitar cualquier intento de arranque has- ta que los vapores del combustible se hayan disi- pado. Guarde el combustible únicamente en los reci- pientes previstos para ello. Utilice gasolina sin plomo, índice de octanos mín.

Llenado del depósito

1. En caso necesario detenga el motor y extrai-

ga la llave de contacto para mayor seguri- dad.

2. Espere a que el motor se haya enfriado un

poco (peligro de explosión debido al combus- tible inflamado).

3. Empuje la cubierta de cierre del depósito

4. Levante la cubierta de cierre del depósito

(09/1). La cubierta de cierre del depósito (09/1) se desbloquea.

5. Abra el cierre del depósito (09/2) y rellénelo

con combustible. Nota:Evite llenar en exceso el depósito de combustible.

6. Cierre el cierre del depósito (09/2).

7. Cierre la cubierta de cierre del depósito

(09/1) de forma que quede encajada.

6.4 Comprobación de la presión de los

Controle periódicamente la presión de los neumáticos.

Consulte la presión de aire requerida en los neumáticos (recomendación: 1bar). NOTA 1PSI = 0,07bar. Mediante una bomba de pie de uso habitual en el comercio se puede controlar la presión de los neumáticos y volver a hincharlos.

6.5 Incorporación del recogedor de césped

(10 – 13) Los tractores cortacésped se suministran con un recogedor de césped. Tenga en cuenta que las imágenes pueden diferir en cierta medida del ori- ginal. Ajuste del indicador de llenado del recogedor de césped El indicador de llenado emite una señal de cla- xon si es necesario vaciar el recogedor de cés- ped. El indicador de llenado se puede ajustar a las ca- racterísticas del material que se va a cortar colo- cándolo en 6 posiciones. Si el material que se va a cortar está seco, deslizar el indicador de llena- do en las posiciones más pequeñas. Si el mate- rial que se va a cortar está húmedo o mojado, ajustar el indicador de llenado más largo. Esto in- fluirá en el llenado del recogedor de césped.

1. Pare el motor (véase capítulo 7.4 "Arranque

y parada del motor", página101).

2. Desmonte el recogedor de césped (véase

capítulo 8.1 "Limpieza del recogedor de cés- ped", página104).

3. Ajuste el indicador de llenado (10/1) al mate-

rial que se va a cortar (10/a) hasta que enca- je en la posición deseada.

4. Vuelva a enganchar el recogedor del césped.

Colocación del recogedor de césped

1. Sujete el recogedor de césped con una mano

por su asidero (11/1) y con la otra mano por la abertura de soporte del lado posterior (11/2).

2. Coloque el recogedor de césped simétrica-

mente en la guía (11/3).

3. Incline ligeramente hacia delante el recoge-

dor de césped con la otra mano (12) de for- ma que su parte delantera encaje.

4. Ahora vuelva a abatir el recogedor de césped

5. Compruebe que el recogedor de césped está

correctamente asentado.

6.6 Comprobación de los dispositivos de

seguridad Los dispositivos de seguridad se deben compro- bar antes de cada arranque del tractor cortacés- ped. ¡ADVERTENCIA! Peligro durante la com- probación de los dispositivos de seguridad. La comprobación de los dispositivos de seguri-ES 100 493516_a Operación del tractor dad se debe efectuar únicamente desde el asien- to del conductor y cuando no haya ni personas ni animales en las proximidades. Lleve a cabo todas las comprobaciones sobre un suelo liso para evitar que el tractor cortacésped ruede de forma descontrolada.

6.6.1 Comprobación del interruptor de

contacto del freno El interruptor de contacto del freno garantiza que el motor no se puede arrancar si no se acciona el freno.

1. El motor está apagado.

2. Colóquese en el asiento del conductor.

3. Suelte el freno de mano accionando el pedal

en la posición III). NOTA El motor no debe arrancar.

6.6.2 Comprobación del interruptor de

contacto del mecanismo de segado El interruptor de contacto del mecanismo de se- gado garantiza que el motor no se puede arran- car cuando el mecanismo de segado está activa- do.

1. El motor está apagado.

2. Colóquese en el asiento del conductor.

3. Pise el pedal del freno (05/1) y accione el fre-

en la posición III). NOTA El motor no debe arrancar.

6.6.3 Comprobación del interruptor de

contacto del asiento El interruptor de contacto del asiento garantiza que el motor se desconecta en cuanto deja de haber una persona en el asiento del conductor si el mecanismo de segado está encendido.

1. Colóquese en el asiento del conductor.

2. Pise el pedal del freno (05/1) y accione el fre-

3. Arranque el motor y hágalo funcionar con el

número máximo de revoluciones.

5. Descargue el asiento levantándose (¡no des-

monte!). NOTA El motor debe detenerse.

6.6.4 Comprobación del interruptor de

contacto del recogedor de césped El interruptor de contacto del recogedor de cés- ped garantiza que el motor se desconecta en cuanto el recogedor de césped no esté correcta- mente enganchado si el mecanismo de segado está encendido.

1. Colóquese en el asiento del conductor.

2. Pise el pedal del freno (05/1) y accione el fre-

3. Arranque el motor y hágalo funcionar con el

número máximo de revoluciones.

5. Levante ligeramente el recogedor de césped

vacío o accione el interruptor de apertura. NOTA El motor debe detenerse.

6.6.5 Comprobación del interruptor de

contacto del canal de descarga El interruptor de contacto del canal de descarga garantiza que el tractor cortacésped no se puede arrancar si el canal de descarga está desmonta- do.

1. Descuelgue el recogedor de césped.

2. Retire el canal de descarga (18/2).

3. Colóquese en el asiento del conductor.

4. Pise el pedal del freno (05/1) y accione el fre-

5. Arranque el motor.

NOTA El motor no debe arrancar.

7 OPERACIÓN DEL TRACTOR

¡ADVERTENCIA! Peligro debido a un co- nocimiento insuficiente del tractor cortacés- ped. Antes de comenzar, lea atentamente el ma- nual de instrucciones. Preste especial atención a todas las indicaciones de seguridad. Lleve a ca- bo a conciencia todos los trabajos de montaje y todos los trabajos de puesta en marcha. En caso de duda consulte al fabricante.

7.1 Medidas fundamentales de preparación

Durante el segado utilice siempre calzado de trabajo resistente y pantalones largos. No493516_a 101 Operación del tractor siegue nunca con los pies descalzos o con sandalias abiertas.

Compruebe la totalidad del terreno sobre el que se va a emplear el tractor cortacésped. Retire todas las piedras, palos, cables, hue- sos y otros cuerpos extraños que puedan quedar atrapados y salir despedidos. Asimis- mo, durante el segado se debe prestar aten- ción a los posibles cuerpos extraños.

Lleve a cabo todos los trabajos descritos en el apartado de puesta en marcha. Esto se aplica en especial a la comprobación de los dispositivos de seguridad.

Utilice únicamente el dispositivo de engan- che para remolcar cargas. No sobrepase la carga de soporte.

No se permite transportar objetos en el trac- tor cortacésped.

7.2 Uso de accesorios

¡ADVERTENCIA! Peligro debido a un ac- cesorio incorrecto o a un uso incorrecto del accesorio. Utilice siempre únicamente acceso- rios originales del fabricante del tractor. Tenga en cuenta las normas para la utilización en el res- pectivo manual de instrucciones adjunto. La utilización de accesorios no autorizados o la utilización incorrecta de los accesorios pueden originar grandes peligros para el operador y para terceros. El tractor cortacésped podría sobrecar- garse, lo cual puede provocar accidentes graves.

7.3 Desplazamiento del tractor cortacésped

(15, 16) ¡PRECAUCIÓN! Peligro en caso de des- plazamiento por superficies inclinadas. Des- place el tractor cortacésped únicamente por su- perficies horizontales. En superficies inclinadas el tractor cortacésped podría rodar cuesta abajo de manera descontrolada. Con el accionamiento hidrostático operado por pedal La palanca de derivación (15/1) se encuentra en el paso de rueda derecho trasero. Desbloqueo de derivación en caso del cambio T3 (tipo: T15, T16, T18):

1. Saque la palanca de derivación (15/1) y le-

ð Ahora el tractor cortacésped se puede des- plazar. Desbloqueo de derivación en caso del cambio G700 (tipo: T20, T23):

1. Empuje la palanca de derivación (15/1) y le-

ð Ahora el tractor cortacésped se puede des- plazar.

1. Siéntese en el asiento del conductor.

2. Pise a fondo el pedal del freno (05/1) en el

lado izquierdo y bloquéelo con el freno de mano (05/2).

3. Asegúrese de que el mecanismo de segado

NO está conectado. Para ello compruebe la posición del interruptor basculante (02/5, po- sición "0").

4. Desplace el regulador (02/2) del número de

revoluciones del motor hasta el tope supe- rior. En función de la variante de equipamien- to, en ese punto se encuentra el signo del estárter. Si no es así, tire del botón del estár- ter (02/1) separado.

5. Introduzca la llave de encendido en la cerra-

6. Gire la llave de encendido en la posición "III"

y manténgala ahí hasta que el motor se pon- ga en marcha. Nota:Para no dañar la batería del estárter, el intento de arranque no debe durar más de aprox. 5 segundos.

7. Suelte la llave de encendido, esta volverá au-

tomáticamente a la posición "II".

8. Desplace el regulador (02/2) del número de

revoluciones del motor a la posición de ope- ración. En el caso de la variante de equipa- miento con botón de estárter, vuelva a pulsar este botón (02/1). Desconexión del motor

1. Desconecte el mecanismo de segado (02/5).

2. Coloque el regulador (02/2) del número de

revoluciones del motor a la posición de ralen- tí.

3. Pise el pedal del freno (05/1) y bloquéelo con

el freno de mano (05/2).

102 493516_a Operación del tractor ¡ADVERTENCIA! Peligro a causa del mo- tor caliente. A la hora de detener el motor, pres- te atención a que las partes calientes del motor, como el silenciador, no puedan incendiar ningu- no de los elementos o materiales que se encuen- tran en las proximidades.

7.5 Conducción del tractor

¡ADVERTENCIA! Peligro debido a una velocidad inadecuada. Conduzca lentamente, en especial al principio, para acostumbrarse al comportamiento de marcha y de frenado del trac- tor. Antes de cambiar de dirección se debe redu- cir la velocidad de marcha de forma que el con- ductor siempre conserve el control del tractor cortacésped y este no vuelque. Su tractor está accionado mediante un cambio hidrostático operado por pedal.

7.5.1 Preparación de la marcha a

temperaturas inferiores a 10°C.

1. Asegúrese de que el mecanismo de segado

NO está conectado. Para ello compruebe el interruptor basculante (02/5, posición "0").

2. Arranque el motor y déjelo calentar durante

aprox. 30segundos para optimizar la viscosi- dad del aceite del cambio. A continuación puede conducir el tractor. El mecanismo de segado se debe conectar una vez que el mo- tor ha estado en funcionamiento durante al- gunos minutos.

7.5.2 Conducción con el cambio

hidrostático operado por pedal

1. Pise el pedal del freno (05/1) y bloquéelo con

el freno de mano (05/2).

2. Ajuste el mecanismo de segado a la máxima

altura de corte (06/2).

3. Arranque el motor.

4. Accione el freno (05/1).

5. Pise lentamente el pedal correspondiente al

sentido de la marcha deseado:

6. Cuanto más tiempo pise el pedal, más depri-

sa se desplazará el tractor en el sentido de- seado.

7. Para detenerse, suelte el pedal y pise el pe-

dal de freno (05/1). NOTA Siempre que abandone el tractor, accione el freno de mano con el pedal de freno pisado, para evitar que el tractor se desplace por sí solo.

7.5.3 Conducción con el control de

velocidad NOTA El control de velocidad sólo se pue- de activar con la marcha hacia delante. Cuando se acciona el freno, el control de velocidad se desactiva automáticamente. Conectar/desconectar el control de velocidad:

Levante la palanca (02/3). El control de velocidad se activa.

Baje la palanca (02/3). El control de velocidad se desactiva.

7.5.4 Conducción y segado en pendientes

¡ADVERTENCIA! Peligro debido a errores durante la conducción en pendientes. Se debe extremar la precaución a la hora de conducir por pendientes. No existe una pendiente "segura". Tenga en cuenta al respecto en especial las si- guientes indicaciones de seguridad. Si las ruedas derrapan o si el vehículo se queda atascado al circular por una pendiente, desconecte el meca- nismo de segado y los dispositivos auxiliares. A continuación abandonar la pendiente bajando lentamente y en sentido recto. Si el recogedor de césped está lleno, el peso incrementa el peligro de volcado del tractor cortacésped.

No conduzca por pendientes con una inclina- ción superior a 10° (18%). Ejemplo: esto co- rresponde a una diferencia de altura de 18 cm en un metro de longitud.

Mantenga una velocidad de marcha reduci- da.

No conduzca en sentido transversal con res- pecto a la pendiente.

No conduzca de forma brusca.

7.5.5 Segado con el tractor cortacésped

Para lograr un resultado de segado esmerado la velocidad de marcha se debe adaptar a las con- diciones del césped. Emplee como máximo 2/3 de la velocidad de marcha posible en el pedal para realizar el segado. La velocidad máxima del tractor está destinada exclusivamente para la493516_a 103 Operación del tractor operación de marcha sin el mecanismo de sega- do conectado. En un caso normal la altura de corte es de 4 - 5 cm. Esto corresponde a la 2ª o 3ª muesca de la regulación de altura (06/2). En caso de que el césped esté húmedo y mojado, realice el segado con la altura de corte máxima. Si el césped está muy alto, resulta útil segarlo en dos pasadas. En la primera pasada ajuste el me- canismo de segado con la altura de corte máxi- ma. En la segunda pasada puede ajustar la altu- ra que desee.

7.5.5.1 Conexión del mecanismo de segado

NOTA El mecanismo de segado sólo se puede conectar una vez que el motor ya se ha calentado durante aprox. un minuto. A la hora de conectar el mecanismo de segado el tractor cor- tacésped no debe encontrarse en un césped alto.

1. Arranque el motor.

2. Desplace el regulador (02/2) del número de

revoluciones del motor a la posición de ope- ración.

3. Ajuste el mecanismo de segado a la máxima

altura de corte (06/2).

4. Conecte el mecanismo de segado con el in-

terruptor basculante (02/5, posición "1").

5. Ajuste la altura de corte deseada con la pa-

lanca manual (06/2).

6. Arranque el tractor cortacésped.

7.5.5.2 Operación de segado con marcha

atrás NOTA Si sólo se acciona el pedal de cam- bio para la marcha atrás, el mecanismo de sega- do se desactiva.

1. Accione la tecla "Segado marcha

atrás" (02/6) y antes de que trascurran 5 s pi- se el pedal (04/1) para la marcha atrás. ¡ADVERTENCIA! Peligro de accidentes al segar marcha atrás. A la hora de segar marcha atrás, tenga en cuenta el entorno que se encuen- tra detrás. Realice el segado marcha atrás única- mente cuando sea necesario.

7.5.5.3 Desconexión del mecanismo de

segado ¡ADVERTENCIA! Peligro debido a la mar- cha en inercia de la cuchilla. Una cuchilla de corte que gira / que se está deteniendo puede provocar cortes en manos y pies. Por ello los pies y manos se deben mantener alejados de las herramientas de corte.

1. Desconecte el mecanismo de segado con el

interruptor basculante (02/5, posición "0"). El mecanismo de segado se puede desconectar tanto en estado de parada como durante la mar- cha del tractor. ¡ADVERTENCIA! Peligro de lesiones por objetos que salen despedidos. Al atravesar una superficie de grava o gravilla, algunos obje- tos pueden introducirse en el mecanismo de se- gado en marcha y luego salir despedidos.

Desconecte el mecanismo de segado siem- pre que atraviese una superficie que no sea césped.

7.5.5.4 Vaciado del recogedor de césped

NOTA Cuando el recogedor de césped es- tá lleno, sonará una señal acústica. El recogedor se debe vaciar en ese momento a más tardar. En función de la variante de equipamiento, su tractor cortacésped cuenta con un vaciado de ac- cionamiento eléctrico del recogedor de césped o bien con un recogedor de césped de acciona- miento manual con palanca de accionamiento. Para cualquier tipo de recogedor se aplica:

El vaciado del recogedor de césped se pue- de efectuar desde el asiento del conductor.

Si el recogedor de césped se levanta o se descuelga con el mecanismo de segado co- nectado, el motor se cala.

Si el recogedor de césped no está encajado correctamente, el mecanismo de segado no se puede conectar. Vaciado de accionamiento eléctrico del recogedor de césped

1. Para vaciarlo, accione el interruptor bascu-

lante (07/1) situado en el lado izquierdo del asiento del conductor.

2. Para cerrar el recogedor de césped accione

de nuevo el interruptor basculante. Vaciado del recogedor de césped con palanca de accionamiento

1. Tire de la palanca de accionamiento del re-

cogedor de césped (17/a).

2. Empuje la palanca en el sentido de la mar-

cha para que el recogedor de césped se abra (17/b).ES 104 493516_a Limpieza del tractor cortacésped

3. Mueva hacia atrás el recogedor de césped

con la palanca hasta que encaje.

Para obtener un resultado óptimo de mantillo se debe segar el césped periódicamente (aprox. en- tre 1 y 2 veces a la semana). Al hacerlo, corte 1/3 de la altura del césped (p. ej., en un césped de 6 cm de altura, segar 2 cm). De esta manera, el material cortado se integra limpiamente en el césped restante.

7.5.5.6 Intervalo de segado

Tenga en cuenta que el césped crece de forma distinta en las diferentes épocas. Se recomienda seleccionar un intervalo de segado más corto al inicio de la primavera. Aumente el intervalo de segado si la tasa de crecimiento del césped dis- minuye a lo largo del año. Si el césped no se puede cortar durante un tiem- po, seleccione primero un ajuste mayor de la al- tura de corte y dos días más tarde siegue de nuevo con un ajuste más bajo de la altura de cor- te.

7.5.5.7 Segado de césped alto

Cuando el césped haya crecido más de lo habi- tual o cuando esté demasiado húmedo, siéguelo con un ajuste más alto de la altura de corte. A continuación siegue el césped de nuevo con el ajuste normal más bajo.

7.5.5.8 Mantenimiento de las cuchillas de

corte Durante toda la estación de segado, procure que las cuchillas de corte estén afiladas para evitar arrancar y desgarrar las hojas de hierba. Las ho- jas de hierba arrancadas se vuelven marrones en los bordes. Esto hace que se reduzca el creci- miento y que aumente la propensión del césped a sufrir enfermedades.

Tras cada uso, compruebe si las cuchillas de corte están afiladas y si presentan signos de desgaste o daños. En caso necesario consul- te a un taller de servicio técnico.

A la hora de sustituir las cuchillas, utilice úni- camente cuchillas de repuesto originales.

8 LIMPIEZA DEL TRACTOR

CORTACÉSPED Para conseguir un funcionamiento óptimo y una vida útil prolongada, el tractor cortacésped se de- be limpiar periódicamente. Limpie la suciedad adherida al tractor cortacés- ped tras cada operación. No utilice ningún limpiador de alta presión para la limpieza. El chorro de agua de un limpiador de alta presión o de una manguera de jardín puede provocar daños en el sistema eléctrico o los coji- netes. Preste atención a que en especial el motor, el cambio y los rodillos de desvío, así como el siste- ma electrónico completo, no entren en contacto con el agua. ¡ADVERTENCIA! Peligro durante la lim- pieza. A la hora de efectuar todos los trabajos de limpieza se aplica:

Apague el motor y retire la llave de encendi- do.

Los dispositivos de protección retirados para la limpieza se deben volver a montar tras la limpieza.

PELIGRO DE QUEMADURAS: proceda a limpiar el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silen- ciador están muy calientes.

PELIGRO DE CORTE: preste atención a las cuchillas afiladas a la hora de realizar traba- jos en las herramientas de corte. En el caso de herramientas de segado de varios filos, el movimiento de una herramienta de corte puede provocar el movimiento de otra.

8.1 Limpieza del recogedor de césped

Para proceder a su limpieza, descuelgue el reco- gedor de césped y lávelo por dentro y por fuera con una manguera de agua. La suciedad fuerte- mente adherida se debe rascar con cuidado, por ejemplo, con un cepillo. Preste atención a no da- ñar el tejido, en especial en el caso de recogedo- res de césped con funda de tela. NOTA Antes de la limpieza vacíe el reco- gedor de césped como se describe. Un recoge- dor de césped lleno es demasiado pesado para poder retirarlo de forma segura. Retirada de un recogedor de césped

2. Eleve ligeramente el recogedor de césped.

3. Extraiga hacia arriba el recogedor de césped.

Retirada de un recogedor de césped de accionamiento eléctrico

2. Asegúrese de que el recogedor de césped

de accionamiento eléctrico está cerrado.493516_a 105 Mantenimiento

3. Eleve el recogedor de césped (aprox. 30°).

4. Extraiga hacia arriba el recogedor de césped.

8.2 Limpieza de la carcasa, el motor y el

cambio ¡ATENCIÓN! Daños en el sistema eléctrico debido a la penetración de agua. A la hora de limpiar el tractor con agua, preste atención que el agua no penetre en el sistema eléctrico. No lavar con agua ni con un limpiador de alta presión el motor y todos los rodamientos (ruedas, cambio, soporte de las cuchillas). Si penetrase agua en el sistema de encendido, en el carburador y en el filtro de aire se pueden provocar averías. El agua en los puntos de roda- mientos puede provocar la pérdida de la lubrica- ción y con ello el deterioro del rodamiento. Para eliminar la suciedad y los restos de césped, utilizar un trapo, un cepillo, un pincel de mango largo o algún elemento similar.

8.3 Limpieza del canal de descarga (18)

Una limpieza periódica garantiza el buen funcio- namiento del ajuste de la altura de corte. El canal de descarga se compone de dos piezas, una dentro de la otra. La parte inferior está firme- mente encajada en la carcasa. La parte superior se puede extraer para realizar la limpieza.

1. Retire el recogedor de césped.

2. Retire los tornillos (18/1) a izquierda y dere-

cha del canal de descarga (18/2).

3. Saque el canal de descarga hacia atrás a tra-

vés de la pared posterior.

4. Limpie a fondo el canal de descarga superior

5. Introduzca el canal de descarga en la pared

posterior. Al hacerlo prestar atención a que la parte superior y la inferior se unan limpia- mente.

6. Atornille firmemente el canal de descarga

con los dos tornillos de fijación.

7. Monte el recogedor de césped.

9 MANTENIMIENTO ¡ADVERTENCIA! Peligro durante el man- tenimiento. A la hora de efectuar todos los tra- bajos de mantenimiento se aplica:

Apague el motor y retire la llave de encendi- do.

Los dispositivos de protección retirados para el mantenimiento se deben volver a montar tras el mantenimiento.

PELIGRO DE QUEMADURAS: proceda a realizar los trabajos en el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silenciador están muy calientes.

Solamente deberán sustituirse componentes por piezas de repuesto originales.

En caso de dudas, consulte siempre a un ta- ller especializado o póngase en contacto con el fabricante.

9.1 Plan de mantenimiento

Los siguientes trabajos pueden ser efectuados por el propio usuario. Todos los demás trabajos de mantenimiento, servicio técnico y reparación deben ser efectuados en un taller de servicio téc- nico autorizado. NOTA En caso de uso intenso y de altas temperaturas, puede que sean necesarios unos intervalos de mantenimiento más cortos que los indicados en la tabla anterior. Tenga en cuenta además las lubricaciones anua- les recomendadas según el plan de lubricación. Tarea Antes de cada uso Tras ca- da uso Tras las primeras 5 horas Cada 25 horas de servicio Cada 50 horas de servicio Antes de cada al- macena- miento Comprobar el nivel de aceite del motor

Cambiar el aceite del motor

XES 106 493516_a Mantenimiento Tarea Antes de cada uso Tras ca- da uso Tras las primeras 5 horas Cada 25 horas de servicio Cada 50 horas de servicio Antes de cada al- macena- miento Sustituir el filtro de aire

Comprobar el freno (frenado de prueba en un tramo recto)

Comprobar la presión de los neumáticos

Comprobar las cuchillas de segado

Comprobar si hay piezas sueltas X X Comprobar la correa trape- zoidal (control visual)

Limpiar el tractor cortacés- ped

Limpiar la rejilla de aspira- ción de aire del motor

Limpiar el cambio de restos de césped y segado X X )*Consulte el manual de instrucciones del fabri- cante del motor.

9.2 Plan de lubricación

Para garantizar el buen funcionamiento de las piezas móviles, recomendamos volver a lubricar al menos una vez al año los siguientes puntos. Limpie con un trapo todos los puntos que se van a lubricar antes de proceder a lubricarlos o ro- ciarlos. Para evitar una posible corrosión, no utili- ce agua. Puntos de lubricación:

Lubrique con grasa multiuso la boquilla de engrase en la rótula de dirección derecha e izquierda (21).

Rocíe con aceite el rodamiento del eje delan- tero en el bastidor (21/1).

Lubrique con grasa multiuso el segmento dentado y el piñón de dirección en el engra- naje de dirección (22).

Lubrique con grasa multiuso el rodamiento de rodillos y el cubo en el eje delantero y tra- sero (23 / 20). NOTA Para lubricar los ejes y rodamientos las ruedas delanteras y traseras deben estar desmontadas.

Puntos de giro y de rodamiento: Lubricación de todos los puntos móviles de giro y de ro- damiento.

El cambio de rueda sólo se debe efectuar sobre un suelo firme y horizontal.

1. Detenga el tractor cortacésped y retire la lla-

2. Pise a fondo el pedal de freno (05/1) y blo-

quéelo con el freno de mano (05/2).

3. Asegure el tractor cortacésped con calces

para evitar que se desplace por sí solo. Colo- que el calce en el lado que no se va a elevar.

4. Eleve el tractor cortacésped con un equipo

de elevación adecuado (p. ej., un gato hi- dráulico) por el lateral en el que se debe cambiar la rueda. Eleve el tractor hasta que la rueda que se va a cambiar se pueda girar libremente. ¡Atención! Peligro de daños en el aparato. Durante la elevación, preste atención a no493516_a 107 Mantenimiento doblar ningún elemento del tractor. Coloque la herramienta de elevación únicamente en partes metálicas sólidas.

5. Asegure el tractor cortacésped mediante un

apoyo sólido en el que se sujete un elemento portante del bastidor (p. ej., maderas escua- dradas) de tal forma que no pueda descen- der aunque el equipo de elevación se resbale o se vuelque.

6. Retire la tapa protectora (19/1).

7. Aparte la arandela de seguridad (19/2) con

un destornillador. Preste atención a que no se pierda.

Nota:Al sacar las ruedas traseras del eje, no perder el muelle de ajuste.

10. Antes de volver a montar, limpie el eje y el

orificio de la rueda y engráselos con grasa multiuso.

11. Inserte la rueda en el eje.

Nota:Al insertar las ruedas traseras, las ra- nuras del muelle de ajuste y de la rueda tra- sera deben coincidir de tal forma que el mue- lle de ajuste se pueda introducir sin ejercer fuerza.

12. Inserte la arandela en el eje.

13. Introduzca la arandela de seguridad en la ra-

nura del eje. Si utiliza una pinza para esta operación, preste atención a no dañar el eje con la pinza.

14. Inserte la tapa protectora en el eje.

15. Retire el apoyo de seguridad y haga descen-

der el tractor con cuidado sobre el suelo con el equipo de elevación.

9.4 Batería del estárter

El volumen de suministro del tractor cortacésped no incluye ningún cargador para la batería del estárter. Denominación exacta de la batería: véase la caja de la batería. La batería del estárter se encuentra bajo la cubierta del motor. En principio la batería del estárter está cargada de fábrica. Instrucciones de seguridad ¡ADVERTENCIA! Peligro debido a un ma- nejo incorrecto de la batería del estárter. Para evitar los peligros que se puedan derivar de un manejo incorrecto de la batería, tenga en cuenta los siguientes puntos.

La batería del estárter no se debe almacenar en las proximidades de una llama abierta, no se debe quemar ni depositar sobre fuentes de calefacción. Existe peligro de explosión.

Para el almacenamiento invernal, guarde la batería del estárter en un lugar seco y fresco (10 - 15°C). Durante el almacenamiento se deben evitar las temperaturas inferiores al punto de congelación.

No deje la batería del estárter descargada durante un período de tiempo prolongado. Si la batería del estárter no se ha utilizado du- rante un período de tiempo prolongado, se debe recargar con un cargador adecuado.

No destroce la batería del estárter. El electro- lito (ácido sulfúrico) provoca quemaduras cu- táneas y abrasiones en la ropa; lávelos de in- mediato con agua abundante.

Mantenga limpia la batería del estárter. Lím- piela únicamente con un paño seco. Para ello no utilice agua, gasolina, diluyentes ni ningún producto similar.

Mantenga limpios los polos de conexión y aplíqueles grasa para polos de batería.

No cortocircuite los polos de conexión. Carga de la batería del estárter La recarga es necesaria:

Antes del almacenamiento para la pausa in- vernal.

En caso de un período de inactividad prolon- gado del aparato (superior a 3 meses). ¡ADVERTENCIA! Peligro debido a una re- carga incorrecta de la batería del estárter. La corriente de carga del cargador no debe sobre- pasar los 5A y la tensión de carga debe ser co- mo máximo de 14,4 V. En caso de emplear una tensión de carga más alta existe peligro de ex- plosión de la batería del estárter. A la hora de efectuar trabajos en la batería, retire siempre la llave de encendido. Recomendamos recargar esta batería del estár- ter estanca al gas y que no requiera manteni- miento con un cargador especialmente adecuado para ello (adquirir en comercios especializados). Antes de cargar la batería del estárter tenga en cuenta el manual de instrucciones del fabricante del cargador. ¡PRECAUCIÓN! Peligro de cortocircuito. Para evitar un cortocircuito, siempre desconecte primero el cable negativo (-) de la batería y vuel-ES 108 493516_a Transporte va a conectarlo el último. A la hora de efectuar trabajos en la batería, retire siempre la llave de encendido.

1. Extraiga la llave de encendido (02/4).

2. Abra la cubierta del motor.

3. Conecte los bornes del cargador a los polos

de conexión de la batería. NOTA Preste atención a la polaridad:

4. Conecte el cargador a la red de corriente y

9.5 Desmontaje del mecanismo de segado

El mecanismo de segado se debe desmontar si se desea utilizar el tractor para servicios inverna- les y para cambiar la correa trapezoidal.

1. Gire el volante completamente hacia la iz-

2. Retire el recogedor de césped (33).

3. Desmonte el canal de descarga (18).

4. Afloje unas 5 - 6 vueltas el tornillo de cilindro

(34) del soporte del conducto.

5. Vacíe el mecanismo de segado en el ajuste

6. Desenganche el muelle de tracción del me-

canismo de segado (36).

7. Vuelva a colocar el mecanismo de segado

totalmente hacia arriba (37).

10. Vuelva a vaciar el mecanismo de segado en

el ajuste más profundo (40).

11. Retire los 4 pernos de seguridad del estribo

de soporte del mecanismo de segado (41).

12. Extraiga el estribo de soporte a través de los

9.6 Sustitución de la correa trapezoidal

1. Afloje las 6 tuercas de seguridad (24).

3. Desenganche y retire la cubierta derecha del

mecanismo de segado (26).

4. Desenganche y retire la cubierta izquierda

del mecanismo de segado (27).

5. Afloje ligeramente el tornillo del rodillo tensor

hasta que la correa trapezoidal se pueda reti- rar (28).

6. Extraiga la correa trapezoidal.

NOTA La guía y la posición de la correa trapezoidal difieren en función del modelo. Tenga en cuenta el adhesivo indicador situado en el mecanismo de segado. Instalación de una nueva correa trapezoidal

1. Coloque la correa trapezoidal en torno al ro-

dillo tensor ligeramente aflojado y vuelva a atornillar el rodillo tensor (30 / 31).

2. Coloque la correa trapezoidal en torno a los

rodillos según el orden indicado y tenga en cuenta la guía y la posición de la misma. 10 TRANSPORTE A la hora transportar el tractor cortacésped con los dispositivos de transporte (p. ej., remolque de vehículo), el mecanismo de segado se debe re- calzar para descargar su suspensión. A la hora de realizar el transporte, preste aten- ción a que la capacidad carga del medio de transporte sea suficiente y a que el tractor corta- césped esté protegido adecuadamente. 11 ALMACENAMIENTO El tractor cortacésped se debe almacenar prote- gido de los factores atmosféricos, en especial de la humedad, la lluvia y la radiación solar directa y prolongada. Nunca guarde el tractor cortacésped con com- bustible en el depósito dentro de un edificio en el que los vapores del combustible pueden entrar en contacto con llamas abiertas o chispas. Alma- cene el tractor cortacésped únicamente en espa- cios adecuados para almacenar automóviles. En caso de un almacenamiento prolongado, co- mo durante el invierno, a ser posible no guarde el tractor cortacésped con el depósito de combusti- ble lleno. El combustible puede evaporarse. Antes de un almacenamiento prolongado, el combustible se debe vaciar del depósito y del carburador para impedir que se produzcan sedi- mentaciones y que ello dificulte el arranque. Con- sulte a este respecto a su taller especializado.493516_a 109 Ayuda en caso de avería

12 AYUDA EN CASO DE AVERÍA

¡PRECAUCIÓN! Peligro de lesiones. Las partes del aparato afiladas y en movimiento pue- den producir lesiones.

Lleve siempre guantes protectores cuando realice trabajos de mantenimiento, conserva- ción y limpieza. NOTA En caso de averías que no figuren en esta tabla o no pueda solucionar usted mis- mo, póngase en contacto con nuestro servicio de atención al cliente. Problema Causa Solución El motor no arranca. Escasez de combustible. Llene el depósito; compruebe la purga del depósito; compruebe el filtro de combustible. Combustible sucio y viciado, combustible viejo en el depósito. Utilice siempre combustible nuevo de un recipiente limpio; limpie el carbura- dor (taller de servicio al cliente). Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del mo- tor). No hay chispa de encendido. Limpie la bujía, en caso necesario, ins- tale una nueva, compruebe el cable de ignición, compruebe el sistema de en- cendido (taller de servicio al cliente). Demasiado combustible en la cámara de combustión del motor debido varios intentos de arran- que. Desenrosque la bujía y extráigala, sé- quela. El arrancador no fun- ciona. Batería del estárter vacía o muy baja. Recargue la batería del estárter. El interruptor de seguridad del asiento del conductor no funcio- na. Siéntese correctamente en el asiento del conductor; interruptor defectuoso. El interruptor de seguridad del pedal de freno no funciona. Pise a fondo el pedal de freno. Mecanismo de segado conecta- do. Mecanismo de segado desconectado. Fusible en el cable (+) de la ba- tería del estárter. Compruebe el fusible y en caso necesa- rio cámbielo. La potencia del motor disminuye. Césped demasiado alto o dema- siado húmedo. Corrija la altura de corte; haga sitio para el mecanismo de segado dando marcha atrás ligeramente. Canal de descarga/cubierta atascada. Detenga el motor y retire la llave de en- cendido. Limpie el canal de descarga/la cubierta. Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del mo- tor).ES 110 493516_a Ayuda en caso de avería Problema Causa Solución El ajuste del carburante no es correcto. Encargue la comprobación del ajuste (taller de servicio técnico). Cuchilla muy desgastada. Sustituya las cuchillas (taller de servicio técnico). Velocidad de marcha demasiado alta. Reduzca la velocidad de marcha. El tractor cortacésped vibra de forma inten- sa. El mecanismo de segado está dañado. Compruebe el mecanismo de segado (taller de servicio técnico). El tractor cortacésped no arranca. En el caso del accionamiento hi- drostático: sin accionamiento. Cambie la palanca de derivación a la posición de operación (véase capítulo

7.3 "Desplazamiento del tractor corta-

césped (15, 16)", página101). El corte no es limpio. Cuchilla desgastada o roma. Sustituya o afile las cuchillas. Equilibre las cuchillas que se hayan vuelto a afilar (taller de servicio técnico). Altura de corte incorrecta. Corrija la altura de corte. Número de revoluciones del mo- tor demasiado reducido. Ajuste el número máximo de revolucio- nes del motor. Velocidad de marcha demasiado alta. Reduzca la velocidad de marcha. Presión de los neumáticos dife- rente en las ruedas. Hínchelos hasta alcanzar la presión de aire correcta. Consulte la presión de los neumáticos correcta en los mismos. El recogedor de cés- ped no se llena. Altura de corte ajustada dema- siado profunda. Corrija la altura de corte. El césped está húmedo, pesa demasiado para ser transporta- do por la corriente de aire. Aplace el momento de segado hasta que la superficie del césped se haya se- cado. Cuchilla muy desgastada. Sustituya las cuchillas. (Taller de servi- cio técnico) Césped demasiado alto. Siegue el césped 2 veces:

1ª pasada: altura de corte máx.

2ª pasada: altura de corte deseada. Saco de tejido atascado, no pa- sa el aire. Limpie el saco de tejido. Suciedad en canal de descarga/ cubierta. Limpie el canal de descarga/la cubierta. El indicador de llena- do no reacciona. Restos de césped en la palanca del indicador de llenado. Retire los restos de césped de la palan- ca del indicador de llenado. Luego com- pruebe que funciona correctamente.493516_a 111 Ayuda en caso de avería Problema Causa Solución Accionamiento, freno, embrague y mecanis- mo de segado. Encargue la comprobación exclusiva- mente a un taller de servicio técnico.

12.1 Indicación de error en la pantalla y

solución del error Indicador Error Descripción de errores Solución de errores Err 01 Interruptor del asiento El sistema electrónico de- tecta un estado no válido del interruptor del asiento.
