T 16103.7 HD V2 - Tractor SOLO - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO T 16103.7 HD V2 SOLO

Traducción del manual original de instrucciones TRADUCCIÓN DEL MANUAL ORIGINAL DE INSTRUCCIONES Índice 1 Acerca de este manual de instrucciones . 93

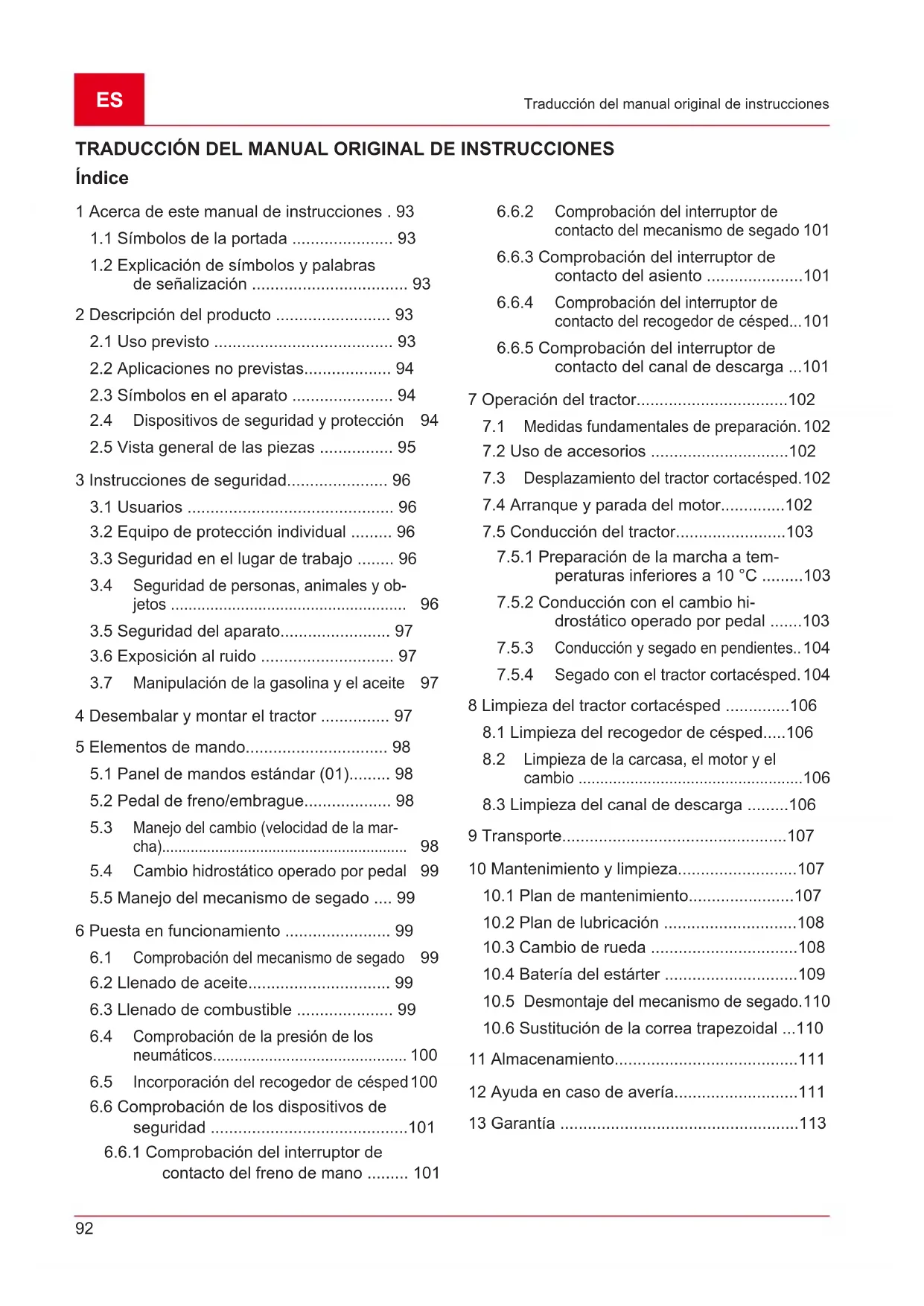

1.1 Símbolos de la portada ...................... 93

1.2 Explicación de símbolos y palabras

de señalización .................................. 93 2 Descripción del producto ......................... 93

2.3 Símbolos en el aparato ...................... 94

Dispositivos de seguridad y protección

2.5 Vista general de las piezas ................ 95

3 Instrucciones de seguridad...................... 96

3.1 Usuarios ............................................. 96

3.2 Equipo de protección individual ......... 96

3.3 Seguridad en el lugar de trabajo ........ 96

3.6 Exposición al ruido ............................. 97

Manipulación de la gasolina y el aceite

5.1 Panel de mandos estándar (01)......... 98

Cambio hidrostático operado por pedal

6 Puesta en funcionamiento ....................... 99

Comprobación del mecanismo de segado

Comprobación de la presión de los neumáticos.............................................

Incorporación del recogedor de césped

6.6 Comprobación de los dispositivos de

seguridad ...........................................101

6.6.1 Comprobación del interruptor de

contacto del freno de mano ......... 101

Comprobación del interruptor de contacto del mecanismo de segado

6.6.3 Comprobación del interruptor de

Comprobación del interruptor de contacto del recogedor de césped...

6.6.5 Comprobación del interruptor de

contacto del canal de descarga ...101 7 Operación del tractor.................................102

Medidas fundamentales de preparación.

7.2 Uso de accesorios ..............................102

Desplazamiento del tractor cortacésped.

7.5 Conducción del tractor........................103

7.5.1 Preparación de la marcha a tem-

peraturas inferiores a 10°C .........103

7.5.2 Conducción con el cambio hi-

drostático operado por pedal .......103

Conducción y segado en pendientes..

Segado con el tractor cortacésped.

8 Limpieza del tractor cortacésped ..............106

8.1 Limpieza del recogedor de césped.....106

Limpieza de la carcasa, el motor y el cambio ....................................................

8.3 Limpieza del canal de descarga .........106

10.4 Batería del estárter .............................109

Desmontaje del mecanismo de segado.

10.6 Sustitución de la correa trapezoidal ...110

La versión original de este manual de instruc- ciones está en alemán. Todas las demás ver- siones en otros idiomas son traducciones de la versión original.

Conserve siempre este manual de instruccio- nes para poderlo leerlo en caso de que nece- site consultar información sobre el aparato.

Entregue el aparato a otra persona siempre adjuntando el manual de instrucciones.

Lea y tenga en cuenta las indicaciones de seguridad y advertencias de este manual de instrucciones.

Los tractores cortacésped se suministran con diferentes variantes de equipamiento. Tenga en cuenta que las imágenes pueden diferir en cierta medida del original. Si tiene alguna dificultad para comprender las descripciones, diríjase a un taller especializado o al fabri- cante.

Tenga en cuenta las instrucciones de monta- je adjuntas y el manual de instrucciones del motor de gasolina.

1.1 Símbolos de la portada

Símbolo Significado Antes de ponerlo en marcha, es im- prescindible leer atentamente este manual de instrucciones. Esto es esencial para un trabajo seguro y un manejo sin problemas. Manual de instrucciones No opere el aparato a gasolina cer- ca de llamas abiertas o fuentes de calor.

1.2 Explicación de símbolos y palabras de

señalización ¡PELIGRO! Indica una situación de peligro inminen- te que, en caso de no evitarse, produce lesiones graves o la muerte. ¡ADVERTENCIA! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones graves o la muerte. ¡PRECAUCIÓN! Indica una situación de peligro potencial que, en caso de no evitarse, podría pro- ducir lesiones de leves a moderadas. ¡ATENCIÓN! Indica una situación que, en caso de no evitarse, podría producir daños materia- les. NOTA Indicaciones especiales para una mejor comprensión y manejo.

2 DESCRIPCIÓN DEL PRODUCTO

Los tractores cortacésped con descarga trasera se fabrican en diferentes ejecuciones. En las si- guientes descripciones del presente manual de instrucciones, asegúrese de leer la descripción adecuada para su tractor cortacésped. Características de su tractor cortacésped:

Cambio: hidrostático por pedal

Acoplamiento de cuchilla: electromagnético

Vaciado del depósito: Palanca telescópica Además existen diferencias en los sistemas de mantillo, el tipo de motor, la potencia del motor y la anchura de corto. Diferencias de modelo: ■ A ncho de corte ■ Tipo de cambio (T3 y T2) ■ Volumen del recogedor 220l, 250 l o 300l

El tractor cortacésped está destinado al segado de jardines privados domésticos y recreativos con una pendiente máx. de 10° (18%). Otras aplicaciones adicionales, como, por ejemplo, laES

Descripción del producto aplicación de mantillo, sólo se permiten si se utili- zan los accesorios originales y se respetan los valores de carga máximos. Este aparato ha sido diseñado únicamente para su uso privado. Se considerará uso no previsto cualquier otro uso diferente y las modificaciones de montaje o ampliaciones no autorizadas. Como consecuencia, se excluirá la garantía, se perderá la conformidad (marcado CE) y también se anu- lará cualquier responsabilidad por parte del fabri- cante por daños al usuario o a terceros.

2.2 Aplicaciones no previstas

El tractor cortacésped no se ha diseñado para el uso industrial en parques públicos, instalaciones deportivas ni en agricultura y silvicultura. ¡ADVERTENCIA! Peligro debido a una sobrecarga del tractor cortacésped. A la hora de utilizar un remolque, preste especial atención a no sobrepasar las cargas de tracción ni las cuestas/desni- veles permitidos. En caso de sobrepa- sarse, la potencia de frenado del tractor cortacésped se puede ver desbordada y ello puede provocar situaciones peligro- sas. NOTA Tenga en cuenta que el tractor cortacés- ped no posee ninguna homologación para circular por carretera y por ello no se puede operar por vías públicas.

2.3 Símbolos en el aparato

Leer las instrucciones de uso an- tes de la puesta en marcha. Durante el segado se debe man- tener a terceras personas, y en especial a los niños y animales, alejados del área de trabajo. Antes de efectuar los trabajos de mantenimiento y reparación, reti- rar la llave de encendido. Atención, peligro: Mantener las manos y los pies alejados del mecanismo de corte. No conducir por pendientes con una inclinación superior a 10° (18%). Peligro: No pisar aquí. Peligro de quemaduras debido a las superficies calientes bajo la cubierta.

2.4 Dispositivos de seguridad y protección

¡ADVERTENCIA! Peligro debido a la retirada o manipu- lación de los dispositivos de protec- ción. Queda prohibida toda operación si los dispositivos de protección se han retira- do o manipulado. Los dispositivos de protección defectuosos se deben repa- rar o sustituir de inmediato. Entre los dispositivos de protección se incluyen, sobre todo:

Interruptor de contacto del freno

Interruptor de contacto de la segadora

Interruptor de contacto del recogedor de cés- ped

Interruptor de contacto del asiento

Cubiertas de la segadora

Interruptor de contacto del canal de descarga95 Descripción del producto

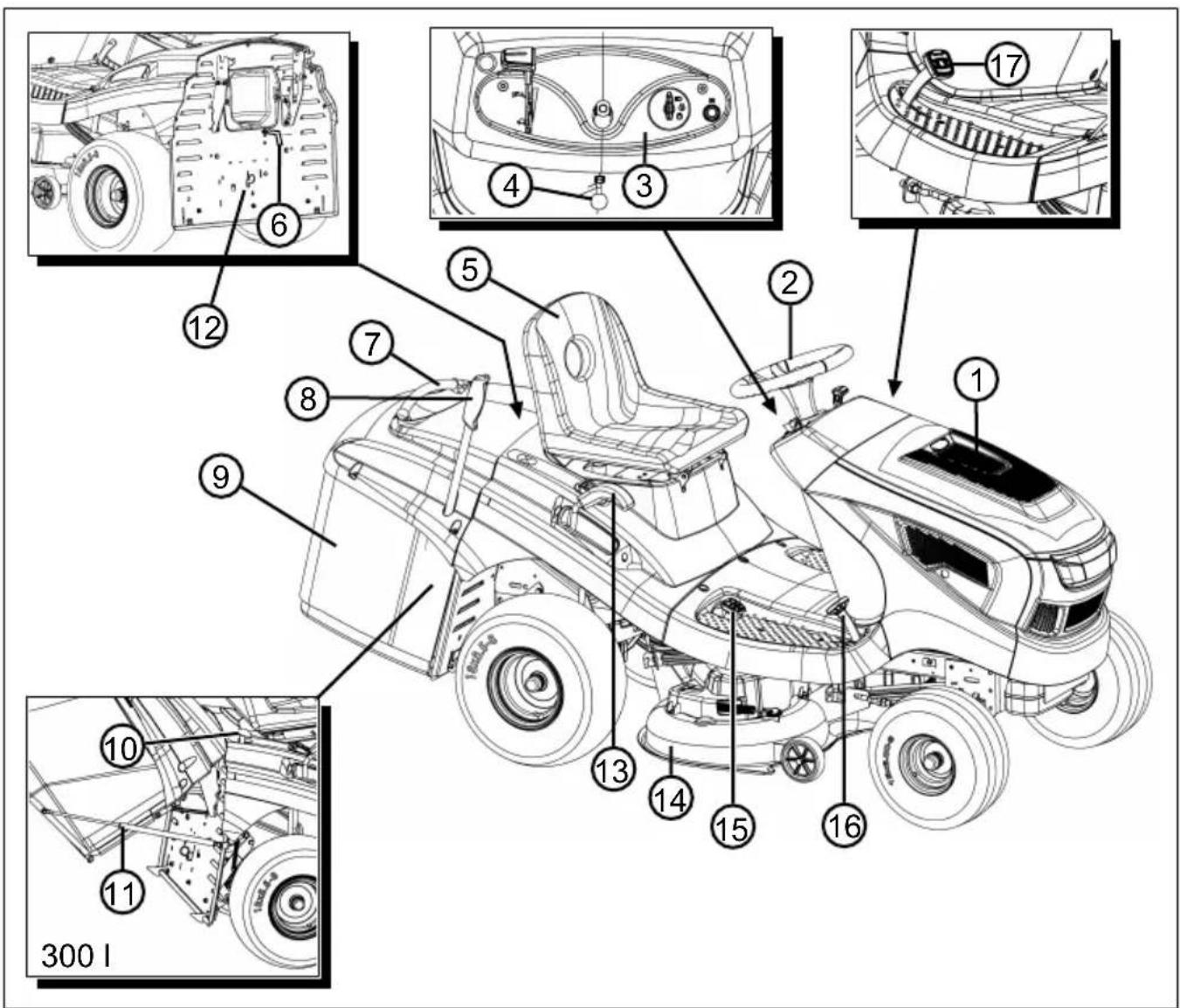

2.5 Vista general de las piezas

1 Cubierta del motor 10 Desbloqueo del recogedor (solo 300l) 2 Volante 11 Dispositivo de soporte con amortiguadores de presión de gas 3 Panel de mandos 12 Derivación de cambio 4 Palanca de bloqueo del pedal de freno 13 Ajuste de la altura de corte 5 Asiento del conductor 14 Mecanismo de segado 6 Indicador de llenado 15 Accionamiento del cambio marcha atrás 7 Empuñadura del recogedor de césped 16 Accionamiento del cambio hacia delante 8 Palanca de accionamiento del recogedor de césped 17 Pedal de freno 9 Recogedor de céspedES

Instrucciones de seguridad

3 INSTRUCCIONES DE SEGURIDAD

¡PELIGRO! Peligro de muerte y peligro de lesio- nes muy graves. El desconocimiento de las instrucciones de seguridad y de uso puede provocar lesiones muy graves e incluso la muerte.

Antes de utilizar el aparato, preste atención a todas las instrucciones de seguridad y de uso del presente manual de instrucciones, así como a aquellas indicaciones a las que se haga referencia.

Guarde toda la documentación de referencia para un uso futuro.

Los jóvenes menores de 16 años y las perso- nas que no hayan leído el presente manual de instrucciones no deben utilizar el aparato. Respete la posible normativa de seguridad específica de cada país con respecto a la edad mínima que debe tener el usuario para trabajar.

No utilice el aparato bajo la influencia de dro- gas, alcohol o medicamentos.

3.2 Equipo de protección individual

Debe utilizarse ropa y equipo de protección adecuado para evitar lesiones en la cabeza, las extremidades y los oídos.

La ropa debe ser adecuada (ajustada) y no debe estorbar. Debe utilizar una redecilla si tiene el pelo largo. Nunca lleve prendas de vestir o accesorios holgados que puedan en- gancharse en el aparato, por ejemplo, bufan- das, camisas anchas o colgantes largos.

El equipo de protección individual incluye los siguientes componentes:

Protección auditiva y gafas protectoras

Pantalones largos y calzado resistente

Guantes de protección

3.3 Seguridad en el lugar de trabajo

Trabaje sólo con la luz del día o con una luz artificial muy buena.

Opere el aparato únicamente sobre una base firme y plana y sin inclinaciones pronuncia- das.

Preste atención a la estabilidad.

3.4 Seguridad de personas, animales y

Utilice el aparato únicamente para aquellos trabajos para los que está previsto. Un uso no previsto puede producir lesiones y daños materiales.

El usuario será el responsable de cualquier accidente que ocurra a terceras personas y sus propiedades.

Mantener a terceros alejados de la zona de peligro.

Conecte el aparato únicamente cuando no haya personas ni animales en el área de tra- bajo.

Mantenga una distancia de seguridad con respecto a personas y animales o bien des- conecte el aparato cuando se aproxime a personas y animales.

No lleve a otras personas en el tractor.

No dirija el chorro de gases de escape del motor hacia personas ni animales ni hacia productos y objetos explosivos.

Nunca agarre la rejilla de aspiración y venti- lación con el motor en marcha. Las piezas gi- ratorias del aparato podrían provocar lesio- nes.

Apague siempre el aparato cuando no lo esté utilizando, por ejemplo, para cambiar de zo- na de trabajo, realizar trabajos de manteni- miento y conservación o para echar la mez- cla de gasolina y aceite.

No siegue en condiciones de tormenta. No cuenta con protección contra rayos.

Siegue siempre en sentido transversal con respecto a la pendiente.

El tractor cortacésped puede provocar lesio- nes graves a causa de su peso propio. A la hora de cargar y descargar el tractor corta- césped para transportarlo en un vehículo o remolque se debe proceder con especial cui- dado.

Este tractor cortacésped no se puede remol- car. Para el transporte por vías de circulación públicas, utilizar un vehículo adecuado.

No opere el tractor cortacésped en áreas de trabajo mal ventiladas (p. ej., garajes). Los gases expulsados contienen monóxido de carbono tóxico y otras sustancias nocivas.

Apague el aparato inmediatamente en caso de accidente para evitar más lesiones y da- ños materiales.97 Desembalar y montar el tractor

Nunca opere el aparato con piezas desgasta- das o defectuosas. Las piezas del aparato desgastadas o defectuosas pueden causar lesiones graves.

Utilizar únicamente piezas de repuesto origi- nales y accesorios originales.

Antes de cada uso: compruebe todos los dis- positivos de seguridad tal y como se describe en el presente manual de instrucciones.

Guarde el aparato fuera del alcance de los niños.

Avise a los niños y adolescentes para que no jueguen con el aparato.

3.5 Seguridad del aparato

Utilice el aparato únicamente en las siguien- tes condiciones:

El aparato no debe estar sucio.

El aparato no debe presentar daños.

Todos los elementos de mando deben funcionar.

No sobrecargue el aparato. Este está previs- to para realizar trabajos ligeros en áreas pri- vadas. Las sobrecargas dañan el aparato.

Nunca opere el aparato con piezas desgasta- das o defectuosas. Cambie las piezas defec- tuosas siempre por piezas de repuesto origi- nales del fabricante. Si se opera el aparato con piezas desgastadas o defectuosas no podrá ejercer su derecho a garantía frente al fabricante.

Los trabajos de reparación solo pueden ser realizados por los centros de servicio técnico o empresas especializadas competentes.

3.6 Exposición al ruido

Es inevitable un determinado grado de exposi- ción al ruido con este aparato. Efectúe los traba- jos con mayor nivel de ruido a horas en que esté permitido y sea adecuado. Respete el horario de descanso y limite el trabajo a la duración necesa- ria. Una protección adecuada para los oídos es necesaria para protegerse usted mismo y otras personas cercanas.

3.7 Manipulación de la gasolina y el aceite

Peligro de explosión y de incendio: Al mezclarse la gasolina con el aire se gene- ra una atmósfera inflamable. Una deflagra- ción, una explosión y un incendio podrían producir lesiones graves e incluso la muerte si se manipula el combustible de manera in- debida. Tenga en cuenta lo siguiente:

No fume cerca de la gasolina.

Manipule la gasolina solo al aire libre y nunca en estancias cerradas.

Es imprescindible que cumpla las si- guientes normas de conducta.

Transporte y almacene la gasolina y el aceite exclusivamente en recipientes homologados. Asegúrese de que la gasolina y el aceite al- macenados no está al alcance de los niños.

Para reducir el riesgo de contaminación del suelo (protección del medioambiente), ase- gúrese de que al verter gasolina y aceite no se derrame en la tierra. Para repostar, utilice un embudo.

Nunca reposte el aparato en habitaciones ce- rradas. El vapor de la gasolina se acumula a nivel del suelo y podría causar una deflagra- ción e incluso una explosión.

Limpie inmediatamente la gasolina que se haya derramado en el aparato y el suelo. De- je secar la ropa manchada de gasolina en un lugar bien ventilado antes de tirarla. En caso contrario, se podría producir una combustión espontánea.

Si ha derramado gasolina, se han generado vapores de gasolina. Por lo tanto, no arran- que el aparato en el mismo lugar, sino al me- nos a 3m de distancia.

Evite el contacto de la piel con productos de- rivados del petróleo. No inhale los vapores de la gasolina. Use siempre guantes de pro- tección para repostar. Cambie y lave la ropa de protección periódicamente.

Evite cualquier contacto de la gasolina con su ropa. Cámbiese inmediatamente de ropa si se ha manchado de gasolina.

Nunca intente repostar el aparato con el mo- tor caliente o en marcha.

4 DESEMBALAR Y MONTAR EL

TRACTOR Tenga en cuenta las instrucciones de montaje adjuntas para desembalar y montar el tractor. NOTA También tenga en cuenta el manual de instrucciones del motor de gasolina ad- juntas.ES

Elementos de mando ¡ADVERTENCIA! Peligro debido a un montaje incom- pleto. El tractor cortacésped no se puede ope- rar antes de estar completamente mon- tado. Lleve a cabo todos los trabajos de mon- taje descritos en las instrucciones de montaje. En caso de duda, antes de la puesta en marcha pregunte a un técnico especializado si el montaje se ha efec- tuado correctamente. Compruebe que todos los dispositivos de seguridad y protección están disponi- bles y funcionan perfectamente.

5 ELEMENTOS DE MANDO

A continuación se describen los elementos de mando de los tractores cortacésped con descar- ga trasera. Asegúrese de leer la descripción ade- cuada para su tractor cortacésped.

5.1 Panel de mandos estándar (01)

Regulación del número de revoluciones del motor (01/2) NOTA Tenga en cuenta que el accionamiento del regulador durante la marcha influye en la velocidad. En el caso de reguladores con estárter integrado: Al desplazar el regulador (01/2) aumenta y dismi- nuye el número de revoluciones del motor y el estárter se conecta en la posición totalmente su- perior. Conectar el estárter: Desplazar el regula- dor totalmente hacia arriba hasta el signo del estárter. Utilizar esta posición exclusi- vamente para arrancar el motor. Nota: Algunas variantes del tractor cuen- tan con un botón de estárter (01/1) apar- te en el panel de mandos. En este caso además se debe tirar de este para arran- car el tractor. Una vez que el motor esté en marcha, volver a empujar hacia atrás lentamente el botón. Operación de segado: En esta posición el motor funciona con el número máximo de revoluciones. En ralentí: En esta posición el motor fun- ciona con el número mínimo de revolu- ciones. Cerradura de encendido (01/3, 05) Posi- ción Funcionamiento 0 Motor desconectado. La llave de encendido se puede ex- traer. I Faros conectados. Tras arrancar el motor, en esta posi- ción se conectan los faros. II Posición de operación, cuando el motor está en marcha. III Posición de inicio para arrancar el motor. En cuanto el motor esté en marcha, suelte la llave. Retrocederá a la po- sición de operación II.

Freno: Si pisa el pedal de freno/embrague (03/1) hasta el fondo, el freno actúa sobre el cambio y el tractor frena.

Freno de mano: Si tira hacia arriba del freno de mano (03/2, 01/5) con el pedal de freno/ embrague (03/1) pisado, el freno se bloquea. Al volver a pisar el pedal el freno se suelta.

5.3 Manejo del cambio (velocidad de la

marcha) Los tractores cortacésped están equipados con un cambio hidrostático operado por pedal. En el lado derecho se sitúan dos pedales separa- dos para la marcha hacia delante y hacia atrás. Sentido de mar- cha Descripción Hacia delante Pise el pedal delantero (02/1) para desplazarse hacia delante.99 Puesta en funcionamiento Sentido de mar- cha Descripción Hacia atrás Pise el pedal trasero (02/2) para desplazarse hacia atrás. Nota:Si sólo se acciona el pedal para la marcha atrás, el mecanismo de segado se desactiva. Operación de segado con marcha atrás: véase capítulo 7.5.4.2 "Ope- ración de segado con marcha atrás", página104.

5.4 Cambio hidrostático operado por pedal

El cambio hidrostático operado por pedal se ac- ciona mediante dos pedales (02/1 y 02/2). Para iniciar la marcha suelte el freno de mano (01/5) con el motor en marcha y a continuación pise el pedal (02/1) para desplazarse hacia de- lante o el pedal (02/2) para dar marcha atrás. Cuanto más tiempo pise el pedal, más deprisa se desplazará en el sentido deseado. Marcha hacia delante: Pise el pedal delantero (02/1). Marcha atrás: Pise el pedal trasero (02/2).

5.5 Manejo del mecanismo de segado

Ajustar la altura de corte El mecanismo de segado del tractor se puede re- gular en altura en varios niveles mediante una palanca de regulación (04/1) situada a la derecha del asiento del conductor.

1. Desplace la palanca de regulación (04/1) en

la dirección deseada. Si la palanca está baja- da, la altura de corte será reducida; si la pa- lanca está levantada, la altura de corte será elevada. Conexión del mecanismo de segado Conexión eléctrica: A la derecha del asiento del conductor hay un interruptor (04/2). con el que puede conectar el mecanismo de segado.

6 PUESTA EN FUNCIONAMIENTO

¡ADVERTENCIA! Peligro debido a un montaje incom- pleto. El tractor cortacésped no se puede ope- rar antes de estar completamente mon- tado. Lleve a cabo todos los trabajos de mon- taje descritos en las instrucciones de montaje. En caso de duda, antes de la puesta en marcha pregunte a un técnico especializado si el montaje se ha efec- tuado correctamente. Compruebe que todos los dispositivos de seguridad y protección están disponi- bles y funcionan perfectamente.

6.1 Comprobación del mecanismo de

segado Antes del uso siempre se debe efectuar un con- trol visual para comprobar si la herramienta de corte, los pernos de fijación y la unidad de corte completa presentan desgaste o daños. Para evi- tar un desequilibrio, las cuchillas desgastadas o dañadas se deben sustituir por unas nuevas.

6.2 Llenado de aceite

Antes de la primera puesta en marcha, el motor se debe llenar con aceite. Para ello tenga en cuenta las instrucciones del fabricante del motor. Tenga en cuenta asimismo que el nivel de aceite se debe controlar periódicamente y en caso ne- cesario se debe rellenar con aceite.

6.3 Llenado de combustible

¡ADVERTENCIA! Peligro durante la manipulación de combustible. El combustible es altamente inflamable. Llenar el depósito de combustible única- mente al aire libre. No fumar. No llenar el depósito con el motor en marcha o caliente. Utilice un embudo o un tubo de llenado adecua- do para llenar el depósito y así evitar que se de- rrame combustible en el motor, la carcasa o el suelo. Por motivos de seguridad, el cierre del depósito de combustible y otros cierres del depósito se deben sustituir en caso de que presenten daños.ES

Puesta en funcionamiento Si el combustible se ha desbordado, el motor no se puede arrancar. El tractor se debe alejar del lugar manchado de combustible, y el combustible derramado se debe absorber y limpiar del suelo, del motor y de la carcasa con un trapo. Se debe evitar cualquier intento de arranque has- ta que los vapores del combustible se hayan disi- pado. Guarde el combustible únicamente en los reci- pientes previstos para ello. Utilice gasolina sin plomo, índice de octanos mín.

Llenado del depósito

1. En caso necesario detenga el motor y extrai-

ga la llave de contacto para mayor seguri- dad.

2. Espere a que el motor se haya enfriado un

poco (peligro de explosión debido al combus- tible inflamado).

3. Abra la cubierta del motor.

4. Abra el cierre del depósito (06/1) y rellénelo

con combustible. Nota:Evite llenar en exceso el depósito de combustible.

5. Cierre el cierre del depósito (06/1).

6. Cierre la cubierta del motor.

6.4 Comprobación de la presión de los

Controle periódicamente la presión de los neumáticos.

Consulte la presión de aire requerida en los neumáticos (recomendación: 1bar). NOTA 1PSI = 0,07bar. Mediante una bomba de pie de uso habitual en el comercio se puede controlar la presión de los neumáticos y volver a hincharlos.

6.5 Incorporación del recogedor de césped

Los tractores cortacésped se suministran con un recogedor de césped. Tenga en cuenta que las imágenes pueden diferir en cierta medida del ori- ginal. Ajuste del indicador de llenado del recogedor de césped El indicador de llenado emite una señal de cla- xon si es necesario vaciar el recogedor de cés- ped. El indicador de llenado se puede ajustar a las ca- racterísticas del material que se va a cortar colo- cándolo en 6 posiciones. Si el material que se va a cortar está seco, deslizar el indicador de llena- do en las posiciones más pequeñas. Si el mate- rial que se va a cortar está húmedo o mojado, ajustar el indicador de llenado más largo. Esto in- fluirá en el llenado del recogedor de césped.

1. Pare el motor véase capítulo 7.4 "Arranque y

parada del motor", página102.

2. Desmonte el recogedor de césped véase ca-

pítulo 8.1 "Limpieza del recogedor de cés- ped", página106.

3. Ajuste el indicador de llenado (07/1) al mate-

rial que se va a cortar (07/a) hasta que enca- je en la posición deseada.

4. Vuelva a enganchar el recogedor de césped

véase capítulo 6.5 "Incorporación del recoge- dor de césped", página100. Colocación del recogedor de césped (220l, 250 l)

1. Sujete el recogedor de césped con una mano

por su asidero (08/1) y con la otra mano por la abertura de soporte del lado posterior (08/2).

2. Coloque el recogedor de césped simétrica-

mente en la guía (08/3). Al hacerlo, alinee entre sí las dos marcas de la carcasa y del recogedor de césped.

3. Incline ligeramente hacia delante el recoge-

dor de césped con la otra mano (08/a) de for- ma que su parte delantera encaje.

4. Ahora vuelva a abatir el recogedor de césped

5. Compruebe que el recogedor de césped está

correctamente asentado. Colocación del recogedor de césped (300l)

1. Bloquee los amortiguadores de presión de

gas en las abrazaderas de fijación del reco- gedor de césped (11/1).

2. Sujete el recogedor de césped con una mano

por su asidero (08/1) y con la otra mano por la abertura de soporte del lado posterior (08/2).

3. Coloque el recogedor de césped simétrica-

mente en la guía (08/3). Al hacerlo, alinee entre sí las dos marcas de la carcasa y del recogedor de césped.

4. Incline ligeramente hacia delante el recoge-

dor de césped con la otra mano (08/a) de for- ma que su parte delantera encaje.101 Puesta en funcionamiento

5. Ahora vuelva a abatir el recogedor de césped

6. Compruebe que el recogedor de césped está

correctamente asentado.

7. Bloquee los amortiguadores de presión de

gas en los puntos de fijación del bastidor del tractor (11/2).

6.6 Comprobación de los dispositivos de

seguridad Los dispositivos de seguridad se deben compro- bar antes de cada arranque del tractor cortacés- ped. ¡ADVERTENCIA! Peligro durante la comprobación de los dispositivos de seguridad. La comprobación de los dispositivos de seguridad se debe efectuar únicamente desde el asiento del conductor y cuando no haya ni personas ni animales en las proximidades. Lleve a cabo todas las comprobaciones sobre un suelo liso para evitar que el tractor cortacésped ruede de forma descontrolada.

6.6.1 Comprobación del interruptor de

contacto del freno de mano El interruptor de contacto del freno de mano ga- rantiza que el motor solo se puede arranar si el freno de mano se ha soltado. Condiciones previas: El motor está apagado.

1. Colóquese en el asiento del conductor.

2. Suelte el freno de mano accionando el pedal

en la posición III) (05). NOTA El motor no debe arrancar.

6.6.2 Comprobación del interruptor de

contacto del mecanismo de segado El interruptor de contacto del mecanismo de se- gado garantiza que el motor no se puede arran- car cuando el mecanismo de segado está activa- do.

1. El motor está apagado.

2. Colóquese en el asiento del conductor.

3. Pise el pedal de freno (03/1) y accione el fre-

no de mano (03/2, 01/5).

4. Conecte el mecanismo de segado.

5. Intente arrancar el motor (llave de encendido

en la posición III) (05). NOTA El motor no debe arrancar.

6.6.3 Comprobación del interruptor de

contacto del asiento El interruptor de contacto del asiento garantiza que el motor se desconecta en cuanto deja de haber una persona en el asiento del conductor si el mecanismo de segado está encendido.

1. Colóquese en el asiento del conductor.

2. Pise el pedal de freno (03/1) y accione el fre-

no de mano (03/2, 01/5).

3. Arranque el motor y hágalo funcionar con el

número máximo de revoluciones.

4. Conecte el mecanismo de segado.

5. Descargue el asiento levantándose (¡no des-

monte!). NOTA El motor debe detenerse.

6.6.4 Comprobación del interruptor de

contacto del recogedor de césped El interruptor de contacto del recogedor de cés- ped garantiza que el motor se desconecta en cuanto el recogedor de césped no esté correcta- mente enganchado si el mecanismo de segado está encendido.

1. Colóquese en el asiento del conductor.

2. Pise el pedal de freno (03/1) y accione el fre-

no de mano (03/2, 01/5).

3. Arranque el motor y hágalo funcionar con el

número máximo de revoluciones.

4. Conecte el mecanismo de segado.

5. Levante ligeramente el recogedor de césped

vacío o accione el interruptor de apertura. NOTA El motor debe detenerse.

6.6.5 Comprobación del interruptor de

contacto del canal de descarga El interruptor de contacto del canal de descarga garantiza que el tractor cortacésped no se puede arrancar si el canal de descarga está desmonta- do.

1. Descuelgue el recogedor de césped.ES

Operación del tractor

2. Retire el canal de descarga (15):

Afloje las armellas (15/1).

Saque un poco el canal de descarga (15/2).

3. Colóquese en el asiento del conductor.

4. Pise el pedal de freno (03/1) y accione el fre-

no de mano (03/2, 01/5).

5. Arranque el motor.

NOTA El motor no debe arrancar.

7 OPERACIÓN DEL TRACTOR

¡ADVERTENCIA! Peligro debido a un conocimiento in- suficiente del tractor cortacésped. Antes de comenzar, lea atentamente el manual de instrucciones. Preste especial atención a todas las in- dicaciones de seguridad. Lleve a cabo a conciencia todos los tra- bajos de montaje y todos los trabajos de puesta en marcha. En caso de duda consulte al fabricante.

7.1 Medidas fundamentales de preparación

Durante el segado utilice siempre calzado de trabajo resistente y pantalones largos. No siegue nunca con los pies descalzos o con sandalias abiertas.

Examine completamente el terreno en el que se va a aplicar el tractor cortacésped y retire todas las piedras, palos, alambres, huesos y otros cuerpos extraños que puedan verse arrastrados y salir despedidos. Asimismo, durante el segado se debe prestar atención a los posibles cuerpos extraños.

Lleve a cabo todos los trabajos descritos en el apartado de puesta en marcha. Esto se aplica en especial a la comprobación de los dispositivos de seguridad.

Utilice únicamente el dispositivo de engan- che para remolcar cargas. No sobrepase la carga de soporte.

No se permite transportar objetos en el trac- tor cortacésped.

7.2 Uso de accesorios

¡ADVERTENCIA! Peligro debido a un accesorio inco- rrecto o a un uso incorrecto del acce- sorio. Utilice siempre únicamente accesorios originales del fabricante del tractor. Tenga en cuenta las normas para la uti- lización en el respectivo manual de ins- trucciones adjunto. La utilización de accesorios no autorizados o la utilización incorrecta pueden originar grandes pe- ligros para el operador y para terceros. El tractor cortacésped podría sobrecargarse, lo cual puede provocar accidentes graves.

7.3 Desplazamiento del tractor cortacésped

¡PRECAUCIÓN! Peligro en caso de desplazamiento por superficies inclinadas. Desplace el tractor cortacésped única- mente por superficies horizontales. En superficies inclinadas el tractor cortacés- ped podría rodar cuesta abajo de mane- ra descontrolada. Con el accionamiento hidrostático operado por pedal La palanca de derivación (12/1) se encuentra en el paso de rueda derecho trasero. Desbloqueo de derivación:

1. Saque la palanca de derivación (12/1) y le-

2. Suelte el freno. Ahora el tractor cortacésped

3. Tras el desplazamiento devuelva la palanca

de derivación (12/1) a la posición inicial para volver a poner el funcionamiento el cambio hidrostático.

7.4 Arranque y parada del motor

¡ADVERTENCIA! Peligro de lesiones por rayos El aparato no está protegido frente a ra- yos.

No siegue en condiciones de tor- menta. Arranque del motor

1. Siéntese en el asiento del conductor.103

Operación del tractor

2. Pise a fondo el pedal de freno (03/1) en el la-

do izquierdo y bloquéelo con el freno de ma- no (03/2).

3. Asegúrese de que el mecanismo de segado

NO está conectado. Para ello compruebe la posición del interruptor basculante (04/2).

4. Desplace el regulador (01/2) del número de

revoluciones del motor hasta el tope supe- rior. En función de la variante de equipamien- to, en ese punto se encuentra el signo del estárter. Si no es así, tire del botón del estár- ter (01/1) separado.

5. Introduzca la llave de encendido en la cerra-

6. Gire la llave de encendido en la posición "III"

y manténgala ahí hasta que el motor se pon- ga en marcha. Nota:Para no dañar la batería del estárter, el intento de arranque no debe durar más de aprox. 5 segundos.

7. Suelte la llave de encendido, esta volverá au-

tomáticamente a la posición "II".

8. Desplace el regulador (01/2) del número de

revoluciones del motor a la posición de ope- ración. En el caso de la variante de equipa- miento con botón de estárter, vuelva a pulsar este botón (01/1). Desconexión del motor

1. Desconecte el mecanismo de segado (04/2).

2. Coloque el regulador (01/2) del número de

revoluciones del motor a la posición de ralen- tí.

3. Pise el pedal de freno (03/1) y bloquéelo con

el freno de mano (03/2).

4. Gire la llave de encendido (05) a la posición

5. Extraiga la llave de encendido.

¡ADVERTENCIA! Peligro a causa del motor caliente. A la hora de detener el motor, preste atención a que las partes calientes del motor, como el silenciador, no puedan incendiar ninguno de los elementos o materiales que se encuentran en las proximidades.

7.5 Conducción del tractor

¡ADVERTENCIA! Peligro debido a una velocidad inade- cuada. Conduzca lentamente, en especial al principio, para acostumbrarse al com- portamiento de marcha y de frenado del tractor. Antes de cambiar de dirección se debe reducir la velocidad de marcha de forma que el conductor siempre conserve el control del tractor cortacésped y este no vuelque. Su tractor está accionado mediante un cambio hidrostático operado por pedal.

7.5.1 Preparación de la marcha a

temperaturas inferiores a 10°C

1. Asegúrese de que el mecanismo de segado

NO está conectado. Para ello compruebe el interruptor basculante (04/2).

2. Arranque el motor y déjelo calentar durante

aprox. 30segundos para optimizar la viscosi- dad del aceite del cambio. A continuación puede conducir el tractor. El mecanismo de segado se debe conectar una vez que el mo- tor ha estado en funcionamiento durante al- gunos minutos.

7.5.2 Conducción con el cambio

hidrostático operado por pedal

1. Pise el pedal de freno (03/1) y bloquéelo con

el freno de mano (03/2).

2. Ajuste el mecanismo de segado a la máxima

altura de corte (04/1).

3. Arranque el motor.

4. Accione el freno (03/1).

5. Pise lentamente el pedal correspondiente al

sentido de la marcha deseado:

6. Cuanto más tiempo pise el pedal, más depri-

sa se desplazará el tractor en el sentido de- seado.

7. Para detenerse, suelte el pedal y pise el pe-

Operación del tractor NOTA Siempre que abandone el tractor, accio- ne el freno de mano con el pedal de fre- no pisado, para evitar que el tractor se desplace por sí solo.

7.5.3 Conducción y segado en pendientes

¡ADVERTENCIA! Peligro debido a errores durante la conducción en pendientes. Se debe extremar la precaución a la ho- ra de conducir por pendientes. No existe una pendiente "segura". Tenga en cuenta al respecto en especial las siguientes indicaciones de seguri- dad. Si las ruedas derrapan o si el vehículo se queda atascado al circular por una pendiente, desconecte el mecanismo de segado y los dispositivos auxiliares. A continuación abandonar la pendiente bajando lentamente y en sentido recto. Si el recogedor de césped está lleno, el peso incrementa el peligro de volcado del tractor cortacésped.

No conduzca por pendientes con una inclina- ción superior a 10° (18%). Ejemplo: esto co- rresponde a una diferencia de altura de 18 cm en un metro de longitud.

Mantenga una velocidad de marcha reduci- da.

No conduzca en sentido transversal con res- pecto a la pendiente.

No conduzca de forma brusca.

7.5.4 Segado con el tractor cortacésped

Para lograr un resultado de segado esmerado la velocidad de marcha se debe adaptar a las con- diciones del césped. Emplee como máximo 2/3 de la velocidad de marcha posible en el pedal para realizar el segado. La velocidad máxima del tractor está destinada exclusivamente para la operación de marcha sin el mecanismo de sega- do conectado. En un caso normal la altura de corte es de 4 - 5 cm. Esto corresponde a la 2ª o 3ª muesca de la regulación de altura (04/1). En caso de que el césped esté húmedo y mojado, realice el segado con la altura de corte máxima. Si el césped está muy alto, resulta útil segarlo en dos pasadas. En la primera pasada ajuste el me- canismo de segado con la altura de corte máxi- ma. En la segunda pasada puede ajustar la altu- ra que desee.

7.5.4.1 Conexión del mecanismo de segado

NOTA El mecanismo de segado sólo se puede conectar una vez que el motor ya se ha calentado durante aprox. un minuto. A la hora de conectar el mecanismo de segado el tractor cortacésped no debe encontrarse en un césped alto.

1. Arranque el motor.

2. Desplace el regulador (01/2) del número de

revoluciones del motor a la posición de ope- ración.

3. Ajuste el mecanismo de segado a la máxima

altura de corte mediante la palanca manual (04/1).

4. Conecte el mecanismo de segado con el in-

terruptor basculante (04/2) (posición "I").

5. Ajuste el mecanismo de segado a la altura

de corte que desee mediante la palanca ma- nual (04/1).

6. Arranque el tractor cortacésped.

7.5.4.2 Operación de segado con marcha

atrás NOTA Si sólo se acciona el pedal de cambio para la marcha atrás, el mecanismo de segado se desactiva.

1. Accione la tecla "Segado marcha

atrás" (01/4) y antes de que trascurran 5 s pi- se el pedal (02/2) para la marcha atrás. ¡ADVERTENCIA! Peligro de accidentes al segar mar- cha atrás. A la hora de segar marcha atrás, tenga en cuenta el entorno que se encuentra detrás. Realice el segado marcha atrás única- mente cuando sea necesario.105 Operación del tractor

7.5.4.3 Desconexión del mecanismo de

segado ¡ADVERTENCIA! Peligro debido a la marcha en inercia de la cuchilla. Una cuchilla de corte que gira / que se está deteniendo puede provocar cortes en manos y pies. Por ello los pies y ma- nos se deben mantener alejados de las herramientas de corte.

1. Desconecte el mecanismo de segado con el

interruptor basculante (posición "0") (04/2). El mecanismo de segado se puede desconectar tanto en estado de parada como durante la mar- cha del tractor. ¡ADVERTENCIA! Peligro de lesiones por objetos que salen despedidos. Al atravesar una superficie de grava o gravilla, algunos objetos pueden introdu- cirse en el mecanismo de segado en marcha y luego salir despedidos.

Desconecte el mecanismo de sega- do siempre que atraviese una super- ficie que no sea césped.

7.5.4.4 Vaciado del recogedor de césped

NOTA Cuando el recogedor de césped está lle- no, sonará una señal acústica. El reco- gedor se debe vaciar en ese momento a más tardar.

El vaciado del recogedor de césped se pue- de efectuar desde el asiento del conductor.

Si el recogedor de césped se levanta o se descuelga con el mecanismo de segado co- nectado, el motor se cala.

Si el recogedor de césped no está encajado correctamente, el mecanismo de segado no se puede conectar. Vaciado del recogedor de césped con palanca de accionamiento

1. Tire de la palanca de accionamiento (09/1)

del recogedor de césped (09/a).

2. Empuje la palanca en el sentido de la mar-

cha para que el recogedor de césped se abra (09/b).

3. Mueva hacia atrás el recogedor de césped

con la palanca (10/a) hasta que encaje (10/ b).

Para obtener un resultado óptimo de mantillo se debe segar el césped periódicamente (aprox. en- tre 1 y 2 veces a la semana). Al hacerlo, corte 1/3 de la altura del césped (p. ej., en un césped de 6 cm de altura, segar 2 cm). De esta manera, el material cortado se integra limpiamente en el césped restante. Todos los tractores cortacésped se pueden com- plementar opcionalmente con las cuñas de man- tillo. Reequipar la descarga trasera para el modo mantillo

1. Retire el recogedor de césped.

2. Introduzca la cuña de mantillo (13/1) en el

en las armellas (14/2).

4. Coloque el recogedor de césped.

7.5.4.6 Intervalo de segado

Tenga en cuenta que el césped crece de forma distinta en las diferentes épocas. Se recomienda seleccionar un intervalo de segado más corto al inicio de la primavera. Aumente el intervalo de segado si la tasa de crecimiento del césped dis- minuye a lo largo del año. Si el césped no se puede cortar durante un tiem- po, seleccione primero un ajuste mayor de la al- tura de corte y dos días más tarde siegue de nuevo con un ajuste más bajo de la altura de cor- te.

7.5.4.7 Segado de césped alto

Cuando el césped haya crecido más de lo habi- tual o cuando esté demasiado húmedo, siéguelo con un ajuste más alto de la altura de corte. A continuación siegue el césped de nuevo con el ajuste normal más bajo.

7.5.4.8 Mantenimiento de las cuchillas de

corte Durante toda la estación de segado, procure que las cuchillas de corte estén afiladas para evitar arrancar y desgarrar las hojas de hierba. Las ho- jas de hierba arrancadas se vuelven marrones en los bordes. Esto hace que se reduzca el creci- miento y que aumente la propensión del césped a sufrir enfermedades.ES

Limpieza del tractor cortacésped

Tras cada uso, compruebe si las cuchillas de corte están afiladas y si presentan signos de desgaste o daños. En caso necesario consul- te a un taller de servicio técnico.

A la hora de sustituir las cuchillas, utilice úni- camente cuchillas de repuesto originales.

8 LIMPIEZA DEL TRACTOR

CORTACÉSPED Para conseguir un funcionamiento óptimo y una vida útil prolongada, el tractor cortacésped se de- be limpiar periódicamente. Limpie la suciedad adherida al tractor cortacés- ped tras cada operación. No utilice ningún limpiador de alta presión para la limpieza. El chorro de agua de un limpiador de alta presión o de una manguera de jardín puede provocar daños en el sistema eléctrico o los coji- netes. Preste atención a que en especial el motor, el cambio y los rodillos de desvío, así como el siste- ma electrónico completo, no entren en contacto con el agua. ¡ADVERTENCIA! Peligro durante la limpieza. A la hora de efectuar todos los trabajos de limpieza se aplica:

Apague el motor y retire la llave de encendido.

Los dispositivos de protección retira- dos para la limpieza se deben volver a montar tras la limpieza.

PELIGRO DE QUEMADURAS: pro- ceda a limpiar el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silenciador es- tán muy calientes.

PELIGRO DE CORTE: preste aten- ción a las cuchillas afiladas a la hora de realizar trabajos en las herra- mientas de corte. En el caso de he- rramientas de segado de varios fi- los, el movimiento de una herra- mienta de corte puede provocar el movimiento de otra.

8.1 Limpieza del recogedor de césped

Para proceder a su limpieza, descuelgue el reco- gedor de césped y lávelo por dentro y por fuera con una manguera de agua. La suciedad fuerte- mente adherida se debe rascar con cuidado, por ejemplo, con un cepillo. Preste atención a no da- ñar el tejido, en especial en el caso de recogedo- res de césped con funda de tela. NOTA Antes de la limpieza vacíe el recogedor de césped como se describe. Un reco- gedor de césped lleno es demasiado pe- sado para poder retirarlo de forma segu- ra. Retirada de un recogedor de césped (220l, 250 l)

2. Eleve ligeramente el recogedor de césped.

3. Extraiga hacia arriba el recogedor de césped.

Retirada de un recogedor de césped (300l)

2. Afloje los amortiguadores de presión de gas

del tractor y bloquéelos en los soportes del recogedor de césped.

3. Eleve ligeramente el recogedor de césped.

4. Saque el recogedor de césped.

8.2 Limpieza de la carcasa, el motor y el

cambio ¡ATENCIÓN! Daños en el sistema eléctrico debido a la penetración de agua. A la hora de limpiar el tractor con agua, preste atención que el agua no penetre en el sistema eléctrico. No lavar con agua ni con un limpiador de alta presión el motor y todos los rodamientos (ruedas, cambio, soporte de las cuchillas). Si penetrase agua en el sistema de encendido, en el carburador y en el filtro de aire se pueden provocar averías. El agua en los puntos de roda- mientos puede provocar la pérdida de la lubrica- ción y con ello el deterioro del rodamiento. Para eliminar la suciedad y los restos de césped, utilizar un trapo, un cepillo, un pincel de mango largo o algún elemento similar.

8.3 Limpieza del canal de descarga

Una limpieza periódica garantiza el buen funcio- namiento del ajuste de la altura de corte. El canal de descarga se compone de dos piezas, una dentro de la otra. La parte inferior está firme- mente encajada en la carcasa. La parte superior se puede extraer para realizar la limpieza.107 Transporte

1. Retire el recogedor de césped.

2. Retire los tornillos (15/1) a izquierda y dere-

cha del canal de descarga.

3. Saque el canal de descarga (15/2) hacia

atrás a través de la pared posterior.

4. Limpie a fondo el canal de descarga superior

5. Introduzca el canal de descarga en la pared

posterior. Al hacerlo prestar atención a que la parte superior y la inferior se unan limpia- mente.

6. Atornille firmemente el canal de descarga

con los dos tornillos de fijación.

7. Monte el recogedor de césped.

9 TRANSPORTE ¡ADVERTENCIA! Peligro de aplastamiento por vuelco del aparato. El propio peso del aparato podría causar lesiones graves a personas.

A la hora de cargar y descargar el tractor cortacésped para transportar- lo en un vehículo o remolque se de- be proceder con especial cuidado. A la hora transportar el tractor cortacésped con los dispositivos de transporte (p. ej., remolque de vehículo), el mecanismo de segado se debe re- calzar para descargar su suspensión. A la hora de realizar el transporte, preste aten- ción a que la capacidad carga del medio de transporte sea suficiente y a que el tractor corta- césped esté protegido adecuadamente.

10 MANTENIMIENTO Y LIMPIEZA

Peligro durante el mantenimiento. A la hora de efectuar todos los trabajos de man- tenimiento se aplica:

Apague el motor y retire la llave de encendi- do.

Los dispositivos de protección retirados para el mantenimiento se deben volver a montar tras el mantenimiento.

PELIGRO DE QUEMADURAS: proceda a realizar los trabajos en el tractor cortacésped una vez que se haya enfriado. El motor, el cambio y el silenciador están muy calientes.

PELIGRO DE CORTE: preste atención a las cuchillas afiladas a la hora de realizar trabajos en las herramientas de corte. En el caso de herramientas de se- gado de varios filos, el movimiento de una herramienta de corte puede provocar el mo- vimiento de otra.

Solamente deberán sustituirse componentes por piezas de repuesto originales.

En caso de dudas, consulte siempre a un ta- ller especializado o póngase en contacto con el fabricante.

10.1 Plan de mantenimiento

Los siguientes trabajos pueden ser efectuados por el propio usuario. Todos los demás trabajos de mantenimiento, servicio técnico y reparación deben ser efectuados en un taller de servicio téc- nico autorizado. Tenga en cuenta además las lubricaciones anua- les recomendadas según el plan de lubricación. NOTA En caso de uso intenso y de altas tem- peraturas, puede que sean necesarios unos intervalos de mantenimiento más cortos que los indicados en la tabla an- terior. Tarea Antes de cada uso Tras ca- da uso Tras las primeras 5 horas Cada 25 horas de servicio Cada 50 horas de servicio Antes de cada al- macena- miento Comprobar el nivel de aceite del motor

Cambiar el aceite del motor

Mantenimiento y limpieza Tarea Antes de cada uso Tras ca- da uso Tras las primeras 5 horas Cada 25 horas de servicio Cada 50 horas de servicio Antes de cada al- macena- miento Limpiar el filtro de aire

Comprobar el freno (frenado de prueba en un tramo recto)

Comprobar la presión de los neumáticos

Comprobar las cuchillas de segado

Comprobar si hay piezas sueltas X X Comprobar la correa trape- zoidal (control visual)

Limpiar el tractor cortacés- ped

Limpiar la rejilla de aspira- ción de aire del motor

Limpiar el cambio de restos de césped y segado X X )*Consulte el manual de instrucciones del fabri- cante del motor.

10.2 Plan de lubricación

Para garantizar el buen funcionamiento de las piezas móviles, recomendamos volver a lubricar al menos una vez al año los siguientes puntos. Limpie con un trapo todos los puntos que se van a lubricar antes de proceder a lubricarlos o ro- ciarlos. Para evitar una posible corrosión, no utili- ce agua. Puntos de lubricación:

Lubrique con grasa multiuso la boquilla de engrase (18/1) en la rótula de dirección dere- cha e izquierda.

Rocíe con aceite el rodamiento del eje delan- tero en el bastidor (18/2).

Lubrique con grasa multiuso el segmento dentado (19/1) y el piñón de dirección en el engranaje de dirección.

Lubrique con grasa multiuso el rodamiento de rodillos (17/1) y el cubo en el eje delante- ro (20/1) y en el eje trasero (20/2). NOTA Para lubricar los ejes y rodamientos las ruedas delanteras y traseras deben es- tar desmontadas.

Puntos de giro y de rodamiento: Lubricación de todos los puntos móviles de giro y de ro- damiento.

10.3 Cambio de rueda

El cambio de rueda sólo se debe efectuar sobre un suelo firme y horizontal.

1. Detenga el tractor cortacésped y retire la lla-

2. Pise a fondo el pedal de freno (03/1) y blo-

quéelo con el freno de mano (03/2).

3. Asegure el tractor cortacésped con calces

para evitar que se desplace por sí solo. Colo- que el calce en el lado que no se va a elevar.

4. Eleve el tractor cortacésped con un equipo

de elevación adecuado (p. ej., un gato hi- dráulico) por el lateral en el que se debe cambiar la rueda. Eleve el tractor hasta que la rueda que se va a cambiar se pueda girar109 Mantenimiento y limpieza libremente. ¡Atención! Peligro de daños en el aparato. Durante la elevación, preste atención a no doblar ningún elemento del tractor. Coloque la herramienta de elevación únicamente en partes metálicas sólidas.

5. Asegure el tractor cortacésped mediante un

apoyo sólido en el que se sujete un elemento portante del bastidor (p. ej., maderas escua- dradas) de tal forma que no pueda descen- der aunque el equipo de elevación se resbale o se vuelque.

6. Retire la tapa protectora (16/1).

7. Aparte la arandela de seguridad (16/2) con

un destornillador. Preste atención a que no se pierda.

Saque la rueda del eje. Nota:Al sacar las ruedas traseras del eje, no perder el muelle de ajuste.

10. Antes de volver a montar, limpie el eje y el

orificio de la rueda y engráselos con grasa multiuso.

Inserte la rueda en el eje. Nota:Al insertar las ruedas traseras, las ra- nuras del muelle de ajuste y de la rueda tra- sera deben coincidir de tal forma que el mue- lle de ajuste se pueda introducir sin ejercer fuerza.

12. Inserte la arandela en el eje.

13. Introduzca la arandela de seguridad en la ra-

nura del eje. Si utiliza una pinza para esta operación, preste atención a no dañar el eje con la pinza.

14. Inserte la tapa protectora en el eje.

15. Retire el apoyo de seguridad y haga descen-

der el tractor con cuidado sobre el suelo con el equipo de elevación.

10.4 Batería del estárter

El volumen de suministro del tractor cortacésped no incluye ningún cargador para la batería del estárter. Denominación exacta de la batería: véase la caja de la batería. La batería del estárter se encuentra bajo la cubierta del motor. En principio la batería del estárter está cargada de fábrica. Instrucciones de seguridad ¡ADVERTENCIA! Peligro debido a un manejo incorrec- to de la batería del estárter. Para evitar los peligros que se puedan derivar de un manejo incorrecto de la batería, tenga en cuenta los siguientes puntos.

La batería del estárter no se debe almacenar en las proximidades de una llama abierta, no se debe quemar ni depositar sobre fuentes de calefacción. Existe peligro de explosión.

Para el almacenamiento invernal, guarde la batería del estárter en un lugar seco y fresco (10 - 15°C). Durante el almacenamiento se deben evitar las temperaturas inferiores al punto de congelación.

No deje la batería del estárter descargada durante un período de tiempo prolongado. Si la batería del estárter no se ha utilizado du- rante un período de tiempo prolongado, se debe recargar con un cargador adecuado.

No destroce la batería del estárter. El electro- lito (ácido sulfúrico) provoca quemaduras cu- táneas y abrasiones en la ropa; lávelos de in- mediato con agua abundante.

Mantenga limpia la batería del estárter. Lím- piela únicamente con un paño seco. Para ello no utilice agua, gasolina, diluyentes ni ningún producto similar.

Mantenga limpios los polos de conexión y aplíqueles grasa para polos de batería.

No cortocircuite los polos de conexión. Carga de la batería del estárter La recarga es necesaria:

Antes del almacenamiento para la pausa in- vernal.

En caso de un período de inactividad prolon- gado del aparato (superior a 3 meses).ES

Mantenimiento y limpieza ¡ADVERTENCIA! Peligro debido a una recarga inco- rrecta de la batería del estárter. La corriente de carga del cargador no debe sobrepasar los 5A y la tensión de carga debe ser como máximo de 14,4 V. En caso de emplear una tensión de car- ga más alta existe peligro de explosión de la batería del estárter. A la hora de efectuar trabajos en la ba- tería, retire siempre la llave de encendi- do. Recomendamos recargar esta batería del estár- ter estanca al gas y que no requiera manteni- miento con un cargador especialmente adecuado para ello (adquirir en comercios especializados). Antes de cargar la batería del estárter tenga en cuenta el manual de instrucciones del fabricante del cargador. ¡PRECAUCIÓN! Peligro de cortocircuito. Para evitar un cortocircuito, siempre desconecte primero el cable negativo (-) de la batería y vuelva a conectarlo el úl- timo. A la hora de efectuar trabajos en la ba- tería, retire siempre la llave de encendi- do.

1. Extraiga la llave de encendido (05).

2. Abra la cubierta del motor.

3. Conecte los bornes del cargador a los polos

de conexión de la batería. NOTA Preste atención a la polaridad:

4. Conecte el cargador a la red de corriente y

10.5 Desmontaje del mecanismo de segado

El mecanismo de segado se debe desmontar si se desea utilizar el tractor para servicios inverna- les y para cambiar la correa trapezoidal.

1. Gire las ruedas delanteras (29/1) hacia la iz-

quierda hasta el tope.

2. Retire el recogedor de césped (30/1).

3. Desmonte el canal de descarga (15/2).

4. Afloje unas 5-6 vueltas el tornillo de cilindro

(31/1) del soporte del conducto.

5. Rebaje el mecanismo de segado (32/1) hasta

el ajuste más bajo con la palanca de regula- ción de la altura de corte (32/2).

6. Desenganche el muelle de tracción (33/1) del

mecanismo de segado.

7. Vuelva a subir completamente el mecanismo

de segado (34/1) con la palanca de regula- ción de la altura de corte (34/2).

10. Vuelva a rebajar el mecanismo de segado

(32/1) hasta el ajuste más bajo con la palan- ca de regulación de la altura de corte (32/2).

11. Retire los pasadores de seguridad (4 unida-

des) (38/1) de los estribos de soporte del me- canismo de segado.

12. Extraiga el estribo de soporte a través de los

13. Extraiga el mecanismo de segado por el lado

derecho en sentido de marcha.

10.6 Sustitución de la correa trapezoidal

1. Afloje las contratuercas (6 unidades) (21/1).

3. Desenganche y retire la cubierta derecha

(23/1) del mecanismo de segado.

4. Desenganche y retire la cubierta izquierda

(24/1) del mecanismo de segado.

5. Afloje ligeramente el tornillo (25/1) del rodillo

tensor (25/2) hasta que la correa trapezoidal (25/3) se pueda retirar.

6. Extraiga la correa trapezoidal.

NOTA La guía y la posición de la correa trape- zoidal difieren en función del modelo. Tenga en cuenta el adhesivo indicador situado en el mecanismo de segado. Instalación de una nueva correa trapezoidal

1. Coloque la correa trapezoidal en torno al ro-

dillo tensor ligeramente aflojado y vuelva a atornillar el rodillo tensor (27, 28).

2. Coloque la correa trapezoidal en torno a los

rodillos según el orden indicado (27/a – d, 28/a – d) y tenga en cuenta la guía y la posi- ción de la misma.111 Almacenamiento 11 ALMACENAMIENTO El tractor cortacésped se debe almacenar prote- gido de los factores atmosféricos, en especial de la humedad, la lluvia y la radiación solar directa y prolongada. Nunca guarde el tractor cortacésped con com- bustible en el depósito dentro de un edificio en el que los vapores del combustible pueden entrar en contacto con llamas abiertas o chispas. Alma- cene el tractor cortacésped únicamente en espa- cios adecuados para almacenar automóviles. En caso de un almacenamiento prolongado, co- mo durante el invierno, a ser posible no guarde el tractor cortacésped con el depósito de combusti- ble lleno. El combustible puede evaporarse. Antes de un almacenamiento prolongado, el combustible se debe vaciar del depósito y del carburador para impedir que se produzcan sedi- mentaciones y que ello dificulte el arranque. Con- sulte a este respecto a su taller especializado.

12 AYUDA EN CASO DE AVERÍA

¡PRECAUCIÓN! Peligro de lesiones Las partes del aparato afiladas y en mo- vimiento pueden producir lesiones.

Lleve siempre guantes protectores cuando realice trabajos de manteni- miento, conservación y limpieza. NOTA En caso de averías que no figuren en esta tabla o no pueda solucionar usted mismo, póngase en contacto con nues- tro servicio de atención al cliente. Problema Causa Solución El motor no arranca. Escasez de combustible. Llene el depósito; compruebe la purga del depósito; compruebe el filtro de combustible. Combustible sucio y viciado, combustible viejo en el depósito. Utilice siempre combustible nuevo de un recipiente limpio; limpie el carbura- dor (taller de servicio al cliente). Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del mo- tor). No hay chispa de encendido. Limpie la bujía, en caso necesario, ins- tale una nueva, compruebe el cable de ignición, compruebe el sistema de en- cendido (taller de servicio al cliente). Demasiado combustible en la cámara de combustión del motor debido varios intentos de arran- que. Desenrosque la bujía y extráigala, sé- quela. El arrancador no fun- ciona. Batería del estárter vacía o muy baja. Recargue la batería del estárter. El interruptor de seguridad del asiento del conductor no funcio- na. Siéntese correctamente en el asiento del conductor; interruptor defectuoso. El interruptor de seguridad del pedal de freno no funciona. Pise a fondo el pedal de freno. Mecanismo de segado conecta- do. Mecanismo de segado desconectado.ES

Ayuda en caso de avería Problema Causa Solución Fusible en el cable (+) de la ba- tería del estárter. Compruebe el fusible y en caso necesa- rio cámbielo. La potencia del motor disminuye. Césped demasiado alto o dema- siado húmedo. Corrija la altura de corte; haga sitio para el mecanismo de segado dando marcha atrás ligeramente. Canal de descarga/cubierta atascada. Detenga el motor y retire la llave de en- cendido. Limpie el canal de descarga/la cubierta. Filtro de aire sucio. Limpie el filtro de aire (véase el manual de instrucciones del fabricante del mo- tor). El ajuste del carburante no es correcto. Encargue la comprobación del ajuste (taller de servicio técnico). Cuchilla muy desgastada. Sustituya las cuchillas (taller de servicio técnico). Velocidad de marcha demasiado alta. Reduzca la velocidad de marcha. El tractor cortacésped vibra de forma inten- sa. El mecanismo de segado está dañado. Compruebe el mecanismo de segado (taller de servicio técnico). El tractor cortacésped no arranca. En el caso del accionamiento hi- drostático: sin accionamiento. Cambie la palanca de derivación a la posición de operación (véase capítulo

7.3 "Desplazamiento del tractor corta-

césped", página102). El corte no es limpio. Cuchilla desgastada o roma. Sustituya o afile las cuchillas. Equilibre las cuchillas que se hayan vuelto a afilar (taller de servicio técnico). Altura de corte incorrecta. Corrija la altura de corte. Número de revoluciones del mo- tor demasiado reducido. Ajuste el número máximo de revolucio- nes del motor. Velocidad de marcha demasiado alta. Reduzca la velocidad de marcha. Presión de los neumáticos dife- rente en las ruedas. Hínchelos hasta alcanzar la presión de aire correcta. Consulte la presión de los neumáticos correcta en los mismos. El recogedor de cés- ped no se llena. Altura de corte ajustada dema- siado profunda. Corrija la altura de corte. El césped está húmedo, pesa demasiado para ser transporta- do por la corriente de aire. Aplace el momento de segado hasta que la superficie del césped se haya se- cado. Cuchilla muy desgastada. Sustituya las cuchillas. (Taller de servi- cio técnico) Césped demasiado alto. Siegue el césped 2 veces:113 Garantía Problema Causa Solución

1ª pasada: altura de corte máx.

2ª pasada: altura de corte deseada. Saco de tejido atascado, no pa- sa el aire. Limpie el saco de tejido. Suciedad en canal de descarga/ cubierta. Limpie el canal de descarga/la cubierta. El indicador de llena- do no reacciona. Restos de césped en la palanca del indicador de llenado. Retire los restos de césped de la palan- ca del indicador de llenado. Luego com- pruebe que funciona correctamente. Accionamiento, freno, embrague y mecanis- mo de segado. Encargue la comprobación exclusiva- mente a un taller de servicio técnico. 13 GARANTÍA Durante el periodo legal de la garantía, nos comprometemos, a nuestra elección, a reparar o sustituir el aparato en caso de defecto de fabricación o material. El periodo de la garantía depende de la legis- lación del país donde se compró el aparato. Nuestra garantía solo tiene validez en los siguien- tes casos:

Se ha seguido el manual de instrucciones

Se manipula el aparato correctamente

Se han utilizado piezas de repuesto originales La garantía no tendrá validez en los siguientes ca- sos:

Intentos de reparación no autorizados

Modificaciones técnicas sin autorización

Un uso inadecuado Quedan excluidos de la garantía:

Los daños de pintura derivados del desgaste normal

Las piezas de desgaste que están identificadas con el marco xxxxxx (x) en la ficha de piezas de repuesto

Motores de combustión (en este caso se aplican las regulaciones de garantía propias del fabri- cante del motor correspondiente) El plazo de garantía comienza con la compra por parte del primer comprador final. La fecha del com- probante de compra será determinante. Diríjase al comercio donde compró el aparato o al servicio de atención al cliente autorizado más cercano con esta declaración y el comprobante de compra original. De acuerdo con esta declaración, los derechos del comprador permanecen intactos frente al vende- dor.IT
