NÁVOD K OBSLUZE T 16103.7 HD V2 SOLO

4. Aktivirajte kočnicu (03/1).

Překlad originálního návodu kpoužití PŘEKLAD ORIGINÁLNÍHO NÁVODU KPOUŽITÍ Obsah 1 K tomuto návodu k použití ....................... 219

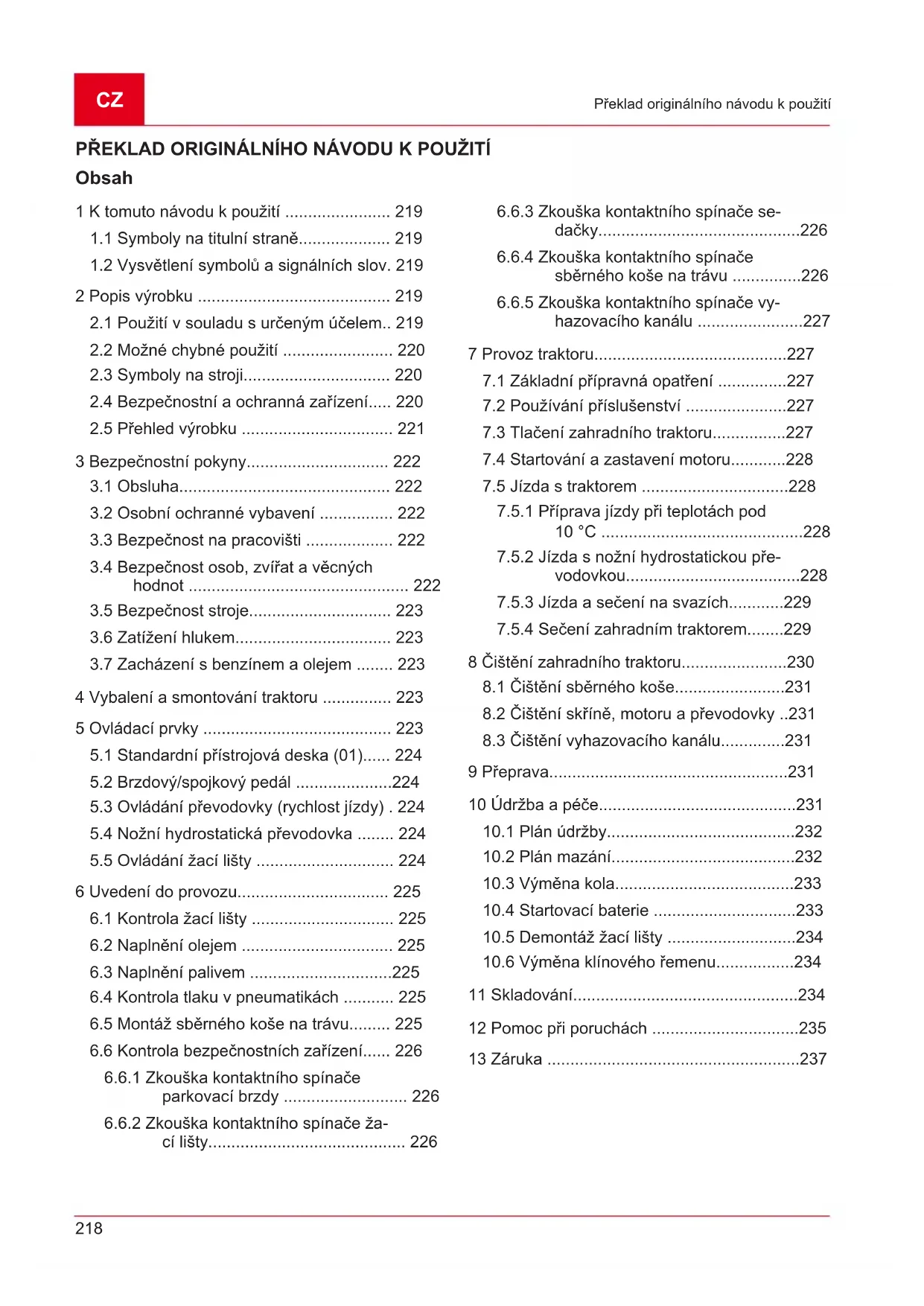

1.1 Symboly na titulní straně.................... 219

1.2 Vysvětlení symbolů a signálních slov. 219

2 Popis výrobku .......................................... 219

2.1 Použití v souladu s určeným účelem.. 219

2.2 Možné chybné použití ........................ 220

2.3 Symboly na stroji................................ 220

2.4 Bezpečnostní a ochranná zařízení..... 220

2.5 Přehled výrobku ................................. 221

3 Bezpečnostní pokyny............................... 222

3.1 Obsluha.............................................. 222

3.2 Osobní ochranné vybavení ................ 222

3.3 Bezpečnost na pracovišti ................... 222

3.4 Bezpečnost osob, zvířat a věcných

3.7 Zacházení s benzínem a olejem ........ 223

4 Vybalení a smontování traktoru ............... 223 5 Ovládací prvky ......................................... 223

5.1 Standardní přístrojová deska (01)...... 224

5.2 Brzdový/spojkový pedál .....................224

5.3 Ovládání převodovky (rychlost jízdy) . 224

5.4 Nožní hydrostatická převodovka ........ 224

5.5 Ovládání žací lišty .............................. 224

6.2 Naplnění olejem ................................. 225

6.3 Naplnění palivem ...............................225

6.4 Kontrola tlaku v pneumatikách ........... 225

6.5 Montáž sběrného koše na trávu......... 225

6.6 Kontrola bezpečnostních zařízení...... 226

6.6.1 Zkouška kontaktního spínače

parkovací brzdy ........................... 226

6.6.2 Zkouška kontaktního spínače ža-

cí lišty........................................... 226

6.6.3 Zkouška kontaktního spínače se-

dačky............................................226

6.6.4 Zkouška kontaktního spínače

sběrného koše na trávu ...............226

6.6.5 Zkouška kontaktního spínače vy-

hazovacího kanálu .......................227 7 Provoz traktoru..........................................227

7.1 Základní přípravná opatření ...............227

7.2 Používání příslušenství ......................227

7.3 Tlačení zahradního traktoru................227

7.4 Startování a zastavení motoru............228

7.5 Jízda s traktorem ................................228

7.5.1 Příprava jízdy při teplotách pod

10°C ............................................228

7.5.2 Jízda s nožní hydrostatickou pře-

vodovkou......................................228

7.5.3 Jízda a sečení na svazích............229

7.5.4 Sečení zahradním traktorem........229

8 Čištění zahradního traktoru.......................230

8.1 Čištění sběrného koše........................231

8.2 Čištění skříně, motoru a převodovky ..231

8.3 Čištění vyhazovacího kanálu..............231

10.6 Výměna klínového řemenu.................234

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmíneč- ně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bez- problémovou manipulaci.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

Zahradní traktory se dodávají v různých vari- antách vybavení. Všimněte si prosím, že se obrázky mohou nepatrně lišit od originálu. Pokud byste měli potíže s porozuměním po- pisům, obraťte se prosím na odbornou dílnu nebo na výrobce.

Dodržujte přiložený montážní návod a návod k použití benzinového motoru.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem pro bezpečnou práci a bezpro- blémovou manipulaci. Návod kpoužití Benzinový stroj neprovozujte v blíz- kosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hrozící nebez- pečnou situaci, která – pokud se jí nevy- hnete – má za následek smrt nebo váž- né zranění. VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zraně- ní. OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevy- hnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitel- nost a manipulaci.

Zahradní traktory se zadním výhozem se vyrábí v různých provedeních. Dbejte prosím u následují- cích popisů v tomto návodu k obsluze na to, abyste si přečetli popis odpovídající vašemu za- hradnímu traktoru. Vlastnosti vašeho zahradního traktoru:

Převodovka: Nožní hydrostatická

Spojka nože: elektromagnetická

Vyprazdňování sběrného koše: teleskopická tyč Kromě toho existují rozdíly u systémů mulčování, v typu motoru, výkonu motoru a šířce záběru. Rozdíly jednotlivých typů: ■ Šířka střihu ■ Typ převodovky (T3 a T2) ■ Objem sběrného koše 220l, 250 l nebo 300l

2.1 Použití v souladu s určeným účelem

Zahradní traktor je určený pro sečení soukro- mých zahrad kolem domů a zahrádek se sklo- nem svahu max. 10° (18%). Doplňkové využívá- ní, jako například mulčování, je dovoleno jen s použitím originálního příslušenství a při dodržení maximálních hodnot zatížení. Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montážeCZ

Popis výrobku budou považovány za použití k jinému než urče- nému účelu a mají za následek zánik záruky, dá- le ztrátu konformity (značka CE) a odmítnutí jaké- koli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné chybné použití

Zahradní traktor není koncipovaný pro použití k podnikatelským účelům ve veřejných parcích, sportovištích, zemědělství a lesnictví. VÝSTRAHA! Nebezpečí způsobené přetížením za- hradního traktoru! Při používání přívěsu dbejte zvláště na to, aby nedošlo k překročení přípustných zatížení v tahu a stoupání/sklonu. Jejich překročení může přetěžovat brzdný vý- kon zahradního traktoru a vést k nebez- pečným situacím! UPOZORNĚNÍ Dbejte na to, že zahradní traktor nemá schválení kprovozu na veřejných komu- nikacích a nesmí se tedy provozovat na veřejných komunikacích!

2.3 Symboly na stroji

Před uvedením do provozu si přečtěte návod k použití! Během sečení se musí další oso- by, zvláště děti a zvířata, zdržo- vat v bezpečné vzdálenosti od pracovního prostoru. Před prováděním opraváren- ských a údržbářských prací vy- táhnout klíč ze zapalování! Pozor nebezpečí! Nohy a ruce udržujte dál od řezacího ústrojí! Nejezdit na svazích se sklonem větším jak 10° (18%)! Nebezpečí: Zde nevstupovat! Nebezpečí popálení o horké po- vrchy pod krytem.

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí v důsledku odstranění ne- bo manipulace s bezpečnostním zaří- zením! Jakýkoli provoz s odstraněným nebo manipulovaným bezpečnostním zaříze- ním je zakázaný. Vadná bezpečnostní zařízení se musí neprodleně opravit ne- bo vyměnit! K bezpečnostním zařízením patři především:

Kontaktní spínač brzdy

Kontaktní spínač žací lišty

Kontaktní spínač sběrného koše na trávu

Kontaktní spínač sedačky

Kontaktní spínač vyhazovacího kanálu221 Popis výrobku

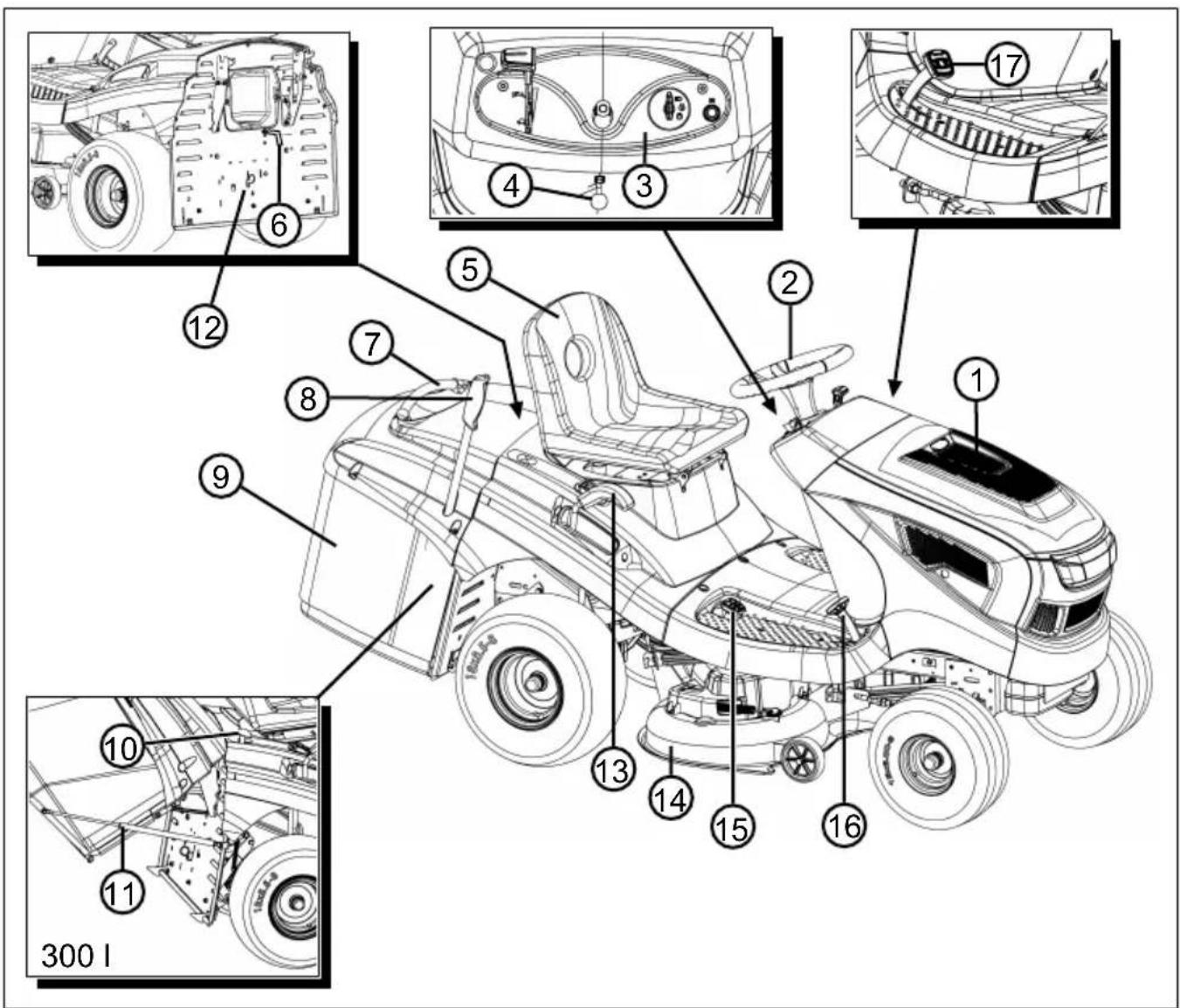

1 Kryt motoru 10 Odjištění sběrného koše (jen 300l) 2 Volant 11 Zastavovací zařízení s plynovým tlumičem 3 Přístrojová deska 12 Obtok převodovky 4 Stavěcí páka brzdového pedálu 13 Nastavení výšky střihu 5 Sedadlo řidiče 14 Žací lišta 6 Hlásič hladiny naplnění 15 Ovládání převodovky dozadu 7 Rukojeť sběrného koše 16 Ovládání převodovky dopředu 8 Ovládací páka sběrného koše 17 Brzdový pedál 9 Sběrný koš na trávuCZ

NEBEZPEČÍ! Nebezpečí života a nebezpečí nejtěž- ších zranění! Neznalost bezpečnostních pokynů ob- sluhy může vést k těžkým zraněním a dokonce k smrti.

Než stroj použijete, respektujte všechny bezpečnostní pokyny a po- kyny k obsluze tohoto návodu k pou- žití i návody k použití, na které jste byli odkázáni.

Všechny dodané dokumenty uscho- vejte pro budoucí použití.

Mladiství mladší 16 let nebo osoby, které ne- jsou seznámeny s návodem k použití, ne- smějí stroj používat. Respektujte eventuální bezpečnostní předpisy dané země týkající se minimálního věku uživatele.

Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.

3.2 Osobní ochranné vybavení

Aby se předešlo zranění hlavy a končetin, ja- kož i poškození sluchu, je třeba nosit oděv a ochranné vybavení podle předpisů.

Oděv musí být účelný (těsně přiléhající) a ne- smí nijak omezovat. U dlouhých vlasů se mu- sí povinně nosit vlasová síťka. Nikdy nenoste volné díly ošacení nebo doplňky, které by se mohly vtáhnout do přístroje, např. šály, široké košile, dlouhé řetízky kolem krku.

Osobní ochranné vybavení se skládá z:

3.3 Bezpečnost na pracovišti

Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.

Přístroj používejte jen na pevném a rovném podkladu a ne v šikmé poloze.

3.4 Bezpečnost osob, zvířat a věcných

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.

Udržujte bezpečnostní odstup od osob a zví- řat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.

Na zařízení neberte žádné cestující.

Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produk- ty a předměty.

Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mo- hou způsobit zranění.

Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.

Nesečte za bouřky. Traktor nemá ochranu před úderem blesku.

Vždy sekejte příčně ke svahu.

Zahradní traktor může svou vlastní hmotností způsobit vážná poranění. Při nakládání a vy- kládání zahradního traktoru pro přepravu v autě nebo na přívěsu postupujte velmi opatr- ně.

Tento zahradní traktor se nesmí tahat. Pro přepravu na veřejných komunikacích se musí používat vhodné vozidlo.

Neprovozujte zahradní traktor ve špatně vět- raných prostorách (např. garáži). Výfukové plyny obsahují jedovatý kysličník uhelnatý a jiné škodlivé látky.

Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.

Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vad- né díly přístroje mohou zapříčinit těžké úrazy.

Používejte pouze originální náhradní díly a originální příslušenství.

Před každým použitím: Zkontrolujte všechna bezpečnostní zařízení, jak je popsáno vtom- to návodu.

Nepoužívaný přístroj ukládejte mimo dosah dětí.

Děti a mladistvé poučte, aby si se zařízením nehráli.223 Vybalení a smontování traktoru

3.5 Bezpečnost stroje

Přístroj používejte jen za následujících pod- mínek:

Přístroj není znečištěný.

Stroj nevykazuje žádná poškození.

Všechny ovládací prvky fungují.

Přístroj nepřetěžujte. Je určen pro lehké prá- ce v soukromém sektoru. Přetížení vedou k poškození stroje.

Přístroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vy- měňte za originální náhradní díly výrobce. Je-li stroj provozován s opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění.

Opravářské činnosti smí provádět pouze kompetentní odborné provozovny nebo náš servis.

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporuče- ných a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se na- cházejících osob noste vhodnou ochranu sluchu.

3.7 Zacházení s benzínem a olejem

Nebezpečí výbuchu a požáru: Vytékající směs benzínu a vzduchu způsobu- je výbušnou atmosféru. Vznět, výbuch a po- žár mohou při neodborném zacházení s pali- vem vést k těžkým úrazům a dokonce k smr- ti. Dodržujte následující:

Při zacházení s benzínem nekuřte.

Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.

Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Za- bezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.

Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tanko- vání neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prosto- ru. Na podlaze se mohou nashromáždit ben- zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlitý benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném mís- tě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.

Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.

Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natanková- ní si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.

Dbejte na to, aby Vaše šaty nepřišly do kon- taktu s benzínem. Oděv ihned vyměňte, po- kud se na něj dostal benzín.

Nikdy netankujte přístroj s běžícím nebo hor- kým motorem.

4 VYBALENÍ A SMONTOVÁNÍ

TRAKTORU Při vybalování a montáži traktoru dodržujte přilo- žený montážní návod. UPOZORNĚNÍ Také dodržujte přiložený návod k použití benzinového motoru. VÝSTRAHA! Nebezpečí v důsledku neúplné mon- táže! Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný! Proveďte všechny montážní práce po- psané v montážním návodu. V případě pochybností se před uvedením do pro- vozu zeptejte odborníka, zda byla mon- táž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

V následujícím odstavci jsou popsány ovládací prvky zahradního traktoru se zadním výhozem. Dbejte prosím na to, abyste si přečetli popis od- povídající vašemu zahradnímu traktoru.CZ

5.1 Standardní přístrojová deska (01)

Ovládání otáček motoru (01/2) UPOZORNĚNÍ Mějte na paměti, že ovládání regulátoru ovlivňuje při jízdě rychlost traktoru! U regulátoru s integrovaným sytičem: Posouváním regulátoru (01/2) se zvyšují a snižují otáčky motoru a ve zcela horní poloze se připojí sytič. Připojení sytiče: Regulátor posunout úpl- ně nahoru ke značce sytiče. Tuto polohu používejte výhradně ke startování moto- ru. Upozornění: Některé varianty traktoru disponují samostatným knoflíkem sytiče (01/1) na přístrojové desce. Ten se musí při startu traktoru dodatečně vytáhnout. Pokud motor běží, knoflík opět pomalu zasouvat! Sečení: V této poloze běží motor s maxi- málními otáčkami. Volnoběh: V této poloze běží motor s nej- nižšími otáčkami. Zámek zapalování (01/3, 05) Poloha Funkce 0 Motor vypnutý. Klíč zapalování se může vytáhnout. I Světlomety zapnuty. Po nastartování motoru se v této po- loze zapnou světlomety. II Provozní poloha, když motor běží. III Startovací poloha pro nastartování motoru. Jakmile motor běží, klíček uvolněte. Ten se vrátí zpět do provozní polohy II.

5.2 Brzdový/spojkový pedál

Brzda: Když sešlápnete pedál brzdy/spojky (03/1) až dolů, uvede se v činnost brzda u převodovky, traktor zastaví.

Parkovací brzda: Když při sešlápnutém brz- dovém/spojkovém pedálu (03/1) vytáhnete stavěcí páku (03/2, 01/5) nahoru, brzda se zajistí. Opětovným sešlápnutím pedálu se brzda uvolní.

5.3 Ovládání převodovky (rychlost jízdy)

Zahradní traktory jsou vybaveny nožní hydrosta- tickou převodovkou. Pro jízdu dopředu a jízdu vzad jsou na pravé straně umístěny dva samostatné pedály. Směr jíz-

Popis Dopředu Pro jízdu dopředu sešlápněte před- ní pedál (02/1). Zpětný chod Pro jízdu dozadu sešlápněte zadní pedál (02/2). Upozornění:Je-li sešlápnutý jen pedál pro jízdu dozadu, je žací lišta odpojena. Sečení při jízdě dozadu: viz Kapito- la 7.5.4.2 "Sečení při jízdě dozadu", strana229.

5.4 Nožní hydrostatická převodovka

Nožní hydrostatická převodovka se ovládá dvě- ma pedály (02/1 a 02/2). K rozjezdu uvolněte s motorem v chodu nejdříve parkovací brzdu (01/5) a poté stisknete pedál (02/1) k jízdě dopředu nebo pedál (02/2) k jízdě dozadu. Čím dále pedál sešlápnete, tím rychleji pojedete ve zvoleném směru. Jízda vpřed: Sešlápněte přední pedál (02/1). Couvání: Sešlápněte zadní pedál (02/2).

5.5 Ovládání žací lišty

Nastavení výšky sečení Výšku žací lišty zahradního traktoru lze v několi- ka stupních nastavit stavěcí pákou (04/1) vpravo vedle sedadla řidiče.

1. Pohybujte nastavovací pákou (04/1) v poža-

dovaném směru. Páka dolů znamená nízkou výšku střihu, páka nahoru vysokou výšku stři- hu. Zapnutí žací lišty Elektrické zapnutí: Vpravo vedle sedadla řidiče se nachází spínač (04/2). Tím zapnete žací lištu.225 Uvedení do provozu

6 UVEDENÍ DO PROVOZU

VÝSTRAHA! Nebezpečí v důsledku neúplné mon- táže! Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný! Proveďte všechny montážní práce po- psané v montážním návodu. V případě pochybností se před uvedením do pro- vozu zeptejte odborníka, zda byla mon- táž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

6.1 Kontrola žací lišty

Před používáním se vždy musí vizuálně zkontro- lovat, zda žací nástroj, upínací svorník a celá ža- cí jednotka nejsou opotřebené nebo poškozené. Aby se zabránilo nevyváženému chodu, musí se opotřebené nebo poškozené nože nahradit nový- mi.

Před prvním uvedením do provozu se musí motor naplnit olejem. Dodržujte při tom prosím návod výrobce motoru. Dbejte také na to, že stav oleje se musí v pravidelných intervalech kontrolovat a olej se musí eventuálně doplnit.

6.3 Naplnění palivem

VÝSTRAHA! Nebezpečí při nakládání s palivem! Palivo je vysoce hořlavé. Palivovou ná- drž naplňujte jen na volném prostranství! Nekuřte! Netankujte s běžícím nebo hor- kým motorem! K natankování používejte vhodný trychtýř nebo plnicí hubici, aby se palivo nemohlo vylít na mo- tor, na kryt nebo na zem. Z bezpečnostních důvodů se musí uzávěr palivo- vé nádrže a ostatní plnicí uzávěry při poškození vyměnit. Pokud palivo přeteklo, nesmí se motor startovat. Místa na traktoru znečištěná palivem se musí očistit a rozlité palivo se musí ze země, z motoru a krytu odsát a setřít hadrem. Dokud palivové výpary nevyprchají, je nutné se vyvarovat jakéhokoli pokusu o nastartování. Palivo uchovávejte jen v nádobách k tomu urče- ných. Používejte bezolovnatý benzin, min. ROZ 91. Naplnění nádrže

1. Zastavte popřípadě motor a z bezpečnost-

ních důvodů vytáhněte klíč ze zapalování.

2. Počkejte, až se motor trochu ochladí (nebez-

pečí výbuchu od vzníceného paliva!).

3. Otevřete kryt motoru.

4. Otevřete kryt palivové nádrže (06/1) a naplň-

te palivo. Upozornění:Zamezte přeplnění palivové ná- drže!

5. Uzavřete uzávěr palivové nádrže (06/1).

6. Uzavřete kryt motoru.

Tlak v pneumatikách kontrolujte v pravidel- ných intervalech.

Požadovaný tlak vzduchu odečtěte na pneu- matikách (doporučení 1 bar). UPOZORNĚNÍ 1PSI = 0,07bar. Tlak v pneumatikách se může kontrolovat a vzduch doplňovat běžnou nožní hustilkou.

6.5 Montáž sběrného koše na trávu

Zahradní traktory se dodávají se sběrným košem na trávu. Všimněte si prosím, že se obrázky mo- hou nepatrně lišit od originálu. Nastavení ukazatele stavu naplnění sběrného koše Ukazatel stavu naplnění hlásí houkačkou, kdy se musí sběrný koš vyprázdnit. Ukazatel stavu naplnění může být nastaven do 6 poloh, a tak přizpůsoben sečení. U suchého se- čení posunout ukazatel stavu naplnění do men- ších poloh. U mokrého nebo vlhkého sečení na- stavit ukazatel stavu naplnění na delší polohu. Tím se ovlivní naplnění sběrného koše.

1. Vypněte motor viz Kapitola 7.4 "Startování a

zastavení motoru", strana228.

2. Sejměte sběrný koš viz Kapitola 8.1 "Čištění

sběrného koše", strana231.

3. Ukazatel stavu naplnění (07/1) nastavte na

sečení (07/a), až zaskočí do požadované po- lohy.

4. Znovu zavěste sběrný koš na trávu viz Kapi-

tola 6.5 "Montáž sběrného koše na trávu", strana225.CZ

Uvedení do provozu Zavěšení sběrného koše na trávu (220l, 250 l)

1. Uchopte sběrný koš jednou rukou za madlo

(08/1) a druhou rukou za přidržovací otvor na zadní straně (08/2).

2. Položte sběrný koš na trávu symetricky na

vedení (08/3). Přitom vzájemně vyrovnejte obě značky na skříni a na sběrném koši.

3. Naklopte sběrný koš druhou rukou lehce do-

předu (08/a) tak, aby přední část sběrného koše zaklapla.

4. Pootočte nyní sběrný koš opět směrem dolů

5. Zkontrolujte správné uložení sběrného koše.

Zavěšení sběrného koše na trávu (300l)

1. Aretujte plynový tlumič k upevňovacím spo-

nám sběrného koše na trávu (11/1).

2. Uchopte sběrný koš jednou rukou za madlo

(08/1) a druhou rukou za přidržovací otvor na zadní straně (08/2).

3. Položte sběrný koš na trávu symetricky na

vedení (08/3). Přitom vzájemně vyrovnejte obě značky na skříni a na sběrném koši.

4. Naklopte sběrný koš druhou rukou lehce do-

předu (08/a) tak, aby přední část sběrného koše zaklapla.

5. Pootočte nyní sběrný koš opět směrem dolů

6. Zkontrolujte správné uložení sběrného koše.

7. Aretujte plynový tlumič k upevňovacím bo-

dům na rámu traktoru (11/2).

6.6 Kontrola bezpečnostních zařízení

Bezpečnostní zařízení se musí před každým na- startováním zahradního traktoru zkontrolovat. VÝSTRAHA! Nebezpečí při kontrole bezpečnost- ních zařízení! Kontrola bezpečnostních zařízení se smí provádět jen z místa řidiče a když se v blízkosti nenachází žádné další osoby nebo zvířata! Všechny zkoušky provádějte na rovném podkla- du, aby se zahradní traktor nemohl nechtěně roz- jet.

6.6.1 Zkouška kontaktního spínače

parkovací brzdy Kontaktní spínač parkovací brzdy zajistí, aby bylo možné motor spustit jedině tehdy, když je parko- vací brzda zatažená. Předpoklad: Motor je vypnut.

1. Sedněte si na sedadlo řidiče.

2. Povolte parkovací brzdu tím že sešlápnete

brzdový pedál (03/1).

3. Zkuste nastartovat motor (klíček v zapalování

v poloze III) (05). UPOZORNĚNÍ Motor se nesmí nastartovat!

6.6.2 Zkouška kontaktního spínače žací

lišty Kontaktní spínač žací lišty zajišťuje, že se motor nedá nastartovat, když je aktivovaná žací lišta.

2. Sedněte si na sedadlo řidiče.

3. Sešlápněte brzdový pedál (03/1) a zatáhněte

parkovací brzdu (03/2, 01/5).

4. Zapněte žací lištu.

5. Zkuste nastartovat motor (klíček v zapalování

v poloze III) (05). UPOZORNĚNÍ Motor se nesmí nastartovat!

6.6.3 Zkouška kontaktního spínače sedačky

Kontaktní spínač sedačky zajišťuje, že se motor zastaví, jakmile už se při zapnuté žací liště na se- dadle řidiče nenachází žádná osoba.

1. Sedněte si na sedadlo řidiče.

2. Sešlápněte brzdový pedál (03/1) a zatáhněte

parkovací brzdu (03/2, 01/5).

3. Nastartujte motor a nechte ho běžet s maxi-

4. Zapněte žací lištu.

5. Odlehčete sedadlo tím, že vstanete (nesestu-

pujte!). UPOZORNĚNÍ Motor se musí zastavit!

6.6.4 Zkouška kontaktního spínače

sběrného koše na trávu Kontaktní spínač na sběrném koši zajistí, že se motor zastaví, jakmile sběrný koš není při zapnu- té žací liště správně zavěšený.

1. Sedněte si na sedadlo řidiče.

2. Sešlápněte brzdový pedál (03/1) a zatáhněte

parkovací brzdu (03/2, 01/5).227 Provoz traktoru

3. Nastartujte motor a nechte ho běžet s maxi-

4. Zapněte žací lištu.

5. Lehce nadzvedněte sběrný koš nebo stiskně-

te vyprazdňovací tlačítko. UPOZORNĚNÍ Motor se musí zastavit!

6.6.5 Zkouška kontaktního spínače

vyhazovacího kanálu Kontaktní spínač vyhazovacího kanálu zajistí, že se zahradní traktor nedá při vymontovaném vy- hazovacím kanálu nastartovat.

1. Sejměte sběrný koš.

2. Odstraňte vyhazovací kanál (15).

Poté poněkud vytáhněte vyhazovací ka- nál (15/2).

3. Sedněte si na sedadlo řidiče.

4. Sešlápněte brzdový pedál (03/1) a zatáhněte

UPOZORNĚNÍ Motor se nesmí nastartovat! 7 PROVOZ TRAKTORU VÝSTRAHA! Nebezpečí způsobená nedostatečnou znalostí zahradního traktoru! Před nastartováním traktoru si důkladně přečtěte návod k obsluze! Dbejte zvláště na všechna bezpečnostní upozornění! Všechny montážní práce a práce k uve- dení do provozu provádějte svědomitě. V případě pochybností se ptejte výrob- ce!

7.1 Základní přípravná opatření

Během sečení noste vždy pevnou obuv a dlouhé kalhoty. Nesečte nikdy bosí nebo s otevřenými sandály.

Zkontrolujte dokonale pozemek, na kterém bude zahradní traktor používán, a odstraňte všechny kameny, klacky, dráty, kosti a ostat- ní cizí předměty, které by se mohly zachytit a být odhozeny. I během sečení dávejte pozor na cizí předměty.

Proveďte všechny práce popsané v uvedení do provozu. To platí zvláště pro zkoušku bez- pečnostních zařízení.

K tahání nákladu používejte jen závěsné za- řízení! Nepřekračujte zatížení tažného zaří- zení.

Přeprava předmětů na zahradním traktoru je zakázána!

7.2 Používání příslušenství

VÝSTRAHA! Nebezpečí při používání nesprávného příslušenství nebo nesprávným pou- žíváním příslušenství! Používejte vždy jen originální příslušen- ství výrobce traktoru! Dbejte na předpisy pro používání v přilo- ženém návodu k obsluze příslušného zařízení! Používáním nepřípustného příslušenství nebo nesprávným používáním můžou vzniknout velká nebezpečí pro obsluhu a třetí osoby. Zahradní traktor by mohl být přetížený. To může vést k vážným nehodám.

7.3 Tlačení zahradního traktoru

OPATRNĚ! Nebezpečí při tlačení na šikmých plo- chách! Zahradní traktor tlačte jen na vodorov- ných plochách! Na šikmých plochách by mohl traktor nekontrolovaně sjet dolů. S hydrostatickou převodovkou Přepouštěcí páka (12/1) se nachází v zadním pravém podběhu kola. Odblokování obtokového ventilu:

1. Vytáhněte přepouštěcí páku (12/1) a zavěste

2. Uvolněte brzdu. Zahradní traktor je nyní mož-

3. Přepouštěcí páku (12/1) po posunutí vraťte

zpět, aby se opět uvedla do činnosti hyd- rostatická převodovka.CZ

7.4 Startování a zastavení motoru

VÝSTRAHA! Nebezpečí úrazu zásahem blesku Přístroj není nijak chráněn proti zásahu blesku.

Nesečte za bouřky. Nastartování motoru

1. Sedněte si na místo řidiče.

2. Úplně sešlápněte brzdový pedál (03/1) na le-

vé straně a zajistěte ho stavěcí pákou (03/2).

3. Ujistěte se, že žací ústrojí NENÍ zapnuté.

Zkontrolujte přitom polohu kolébkového spí- nače (04/2).

4. Pohybujte regulátorem otáček motoru (01/2)

k hornímu dorazu. Podle varianty vybavení se tam nachází značka sytiče. Pokud ne, za- táhněte za samostatný knoflík sytiče (01/1).

5. Zasuňte klíček zapalování do zámku zapalo-

6. Otočte klíčem zapalování do polohy „III“ a

držte ho tam tak dlouho, dokud motor neběží. Upozornění:Na ochranu startovací baterie by startování nemělo trvat déle než cca5sekund.

7. Klíč zapalování pak uvolněte, ten zaskočí au-

tomaticky do polohy „II“.

8. Pohybujte regulátorem (01/2) pro otáčky mo-

toru do provozní polohy. U varianty vybavení s knoflíkem sytiče ho opět zatlačte (01/1). Vypnutí motoru

1. Vypněte žací lištu (04/2).

3. Sešlápněte brzdový pedál (03/1) a zajistěte

ho stavěcí pákou (03/2).

4. Otočte klíčem zapalování (05) do polohy „0“.

5. Vytáhněte klíček ze zapalování.

VÝSTRAHA! Nebezpečí od horkého motoru! Při zastavení motoru dbejte, aby horké části motoru (například tlumič výfuku) nemohly zapálit žádné předměty nebo materiály nacházející se v blízkosti trak- toru!

7.5 Jízda s traktorem

VÝSTRAHA! Nebezpečí v důsledku nepřizpůsobe- né rychlosti! Jezděte zvláště na začátku pomalu, abyste si na chování traktoru při jízdě a brzdění zvykli! Před každou změnou směru se musí rychlost jízdy snížit tak, aby si řidič vždycky zachoval kontrolu nad zahrad- ním traktorem a ten se také přitom ne- mohl převrátit! Váš traktor je poháněný nožní hydrostatickou převodovkou.

7.5.1 Příprava jízdy při teplotách pod 10°C

1. Ujistěte se, že žací ústrojí NENÍ zapnuté.

Zkontrolujte přitom kolébkový spínač (04/2).

2. Nastartujte motor a nechejte ho z důvodu op-

timalizace viskozity oleje v převodovce cca. 30sekund zahřát. Poté můžete s traktorem jezdit. Žací lišta by se měla zapínat až tehdy, když motor několik minut běží.

7.5.2 Jízda s nožní hydrostatickou

1. Sešlápněte brzdový pedál (03/1) a zajistěte

ho stavěcí pákou (03/2).

2. Nastavte žací ústrojí na nejvyšší výšku střihu

4. Sešlápněte brzdu (03/1).

5. Sešlápněte pomalu nožní pedál pro požado-

Dopředu: Nožní pedál (02/1)

Dozadu: Nožní pedál (02/2)

6. Čím dále pedál sešlápnete, tím rychleji se

traktor ve zvoleném směru pohybuje.

7. Pro zastavení uvolněte nožní pedál a sešláp-

něte brzdový pedál (03/1). UPOZORNĚNÍ Vždy když traktor opustíte, zatáhněte stavěcí páku při sešlápnutém brzdovém pedálu, aby se traktor nemohl rozjet!229 Provoz traktoru

7.5.3 Jízda a sečení na svazích

VÝSTRAHA! Nebezpečí způsobené chybou při jíz- dě a sečení! Při jízdě na svazích je potřeba zvláštní opatrnosti! Neexistuje žádný „bezpečný“ svah. Dbejte přitom zvlášť následujících bez- pečnostních pokynů! Pokud by kola prokluzovala nebo traktor při jízdě do stoupání uvízl, žací lištu a přídavná zařízení rozpojte. Poté poma- lou jízdou dolů přímým směrem svah opustit! Plný sběrný koš zvyšuje vlivem své hmotnosti nebezpečí převrhnutí zahrad- ního traktoru!

Nejezděte na svazích se sklonem větším jak 10° (18%). Příklad: odpovídá to výškovému rozdílu 18 cm na jeden metr délky.

Rozjíždějte se plynule.

Udržujte nízkou rychlost jízdy.

Nejezděte napříč svahu.

Neakcelerujte příliš silně.

7.5.4 Sečení zahradním traktorem

Aby byl výsledek sečení čistý, musí se rychlost jízdy přizpůsobit podmínkám sečení. Pro sečení zvolte maximálně 2/3 možné rychlosti jízdy na pedálu. Maximální rychlost traktoru je určena vý- hradně pro režim pojíždění bez zapnuté žací liš- ty. V normálním případě činí výška sečení 4–5 cm. To odpovídá 2. nebo 3. Západka nastavení výšky (04/1). Při vlhké a mokré trávě sečte prosím s vyšší výškou střihu. Při velmi vysoké trávě je účelné sekat trávu ve dvou záběrech. Při prvním záběru nastavte žací lištu na maximální výšku střihu. Při druhém zábě- ru ji pak můžete nastavit na požadovanou výšku.

7.5.4.1 Zapojení žacího ústrojí

UPOZORNĚNÍ Žací lišta může být připojena teprve po- té, co se motor již cca. jednu minutu za- hřívá! Při připojování žací lišty by zahradní traktor neměl stát ve vysoké trávě.

1. Nastartujte motor.

2. Pohybujte regulátorem (01/2) pro otáčky mo-

toru do provozní polohy.

3. Ruční pákou (04/1) nastavte žací lištu na po-

žadovanou výšku střihu.

4. Kolébkovým přepínačem (04/2) zapněte žací

5. Ruční pákou (04/1) nastavte žací lištu na po-

žadovanou výšku střihu.

6. Rozjeďte se s traktorem.

7.5.4.2 Sečení při jízdě dozadu

UPOZORNĚNÍ Je-li sešlápnutý jen pedál převodovky pro jízdu dozadu, je žací lišta odpojena.

1. Stiskněte tlačítko "sečení dozadu" ( 01/4) a

během 5 sek. Pedál (02/2) pro jízdu dozadu. VÝSTRAHA! Nebezpečí nehody při sečení dozadu! Dbejte na zadní okolí při sečení dozadu! Sečení dozadu provádějte, jen když je to nutné!

7.5.4.3 Odpojení žací lišty

VÝSTRAHA! Nebezpečí od dobíhajících nožů! Otáčející se/dobíhající řezný nůž může pořezat ruce a nohy! Proto mějte ruce a nohy dále od řezných nástrojů!

1. Kolébkovým přepínačem (04/2) vypněte žací

lištu (poloha „0“). Žací lištu je možné odpojit jak v klidu tak i během jízdy traktoru. VÝSTRAHA! Nebezpečí úrazu způsobeného odle- tujícími předměty! Při přejíždění přes štěrkové nebo písko- vé plochy mohou být předměty vtaženy do běžícího žacího ústrojí a poté mohou být vymrštěny ven.

Žací lištu odpojujte vždy, když pře- jíždíte jiné plochy než sečené.CZ

Čištění zahradního traktoru

7.5.4.4 Vyprázdnění sběrného koše

UPOZORNĚNÍ Je-li sběrný koš naplněný, zazní akustic- ký signál. Nejpozději nyní by se měl koš vyprázdnit.

Vyprázdnění sběrného koše může být prove- deno ze sedadla řidiče.

Je-li při zapnutém žacím ústrojí sběrný koš vyklopený nahoru, příp. vyvěšený, motor zhasne.

Není-li sběrný koš řádně zavěšený, nemůže se zapínat žací lišta. Vyprázdnění sběrného koše ovládací pákou

1. Vytáhněte ovládací páku (09/1) ze sběrného

2. Aby se sběrný koš otevřel (09/b), stiskněte

páku ve směru jízdy.

3. Posuňte sběrný koš na trávu pákou dozadu

Pro optimální výsledek mulčování by se měl tráv- ník sekat pravidelně (asi 1x až 2x týdně). Přitom sečte 1/3 výšky trávy (například 6cm vysoký trávník posečte o 2cm). Posekaná tráva se tak čistě zapracuje do zbylého trávníku. Pro všechny zahradní traktory lze volitelně do- koupit mulčovací zařízení. Změna nastavení pro zadní výhoz při mulčování

1. Demontujte sběrný koš.

2. Do vyhazovacího kanálu (13/2) zaveďte mul-

3. Oba napínací pásy (14/1) zajistěte ke šrou-

4. Zavěste sběrný koš na trávu.

7.5.4.6 Interval sečení

Zohledněte, že tráva roste různě rychle v různých obdobích. Začátkem jara se doporučuje kratší in- terval sečení. Když růst trávy v průběhu roku zpomaluje, prodlužte interval sečení. Pokud tráva nebyla sečena delší dobu, proveďte sečení nejprve s vyšším nastavením střihu a po- tom o dva dny později ještě jednou s nižším na- stavením střihu.

7.5.4.7 Sečení vysoké trávy

Když tráva vyrostla do větší než obvyklé výšky nebo když je vlhká, posečte trávník s vyšším na- stavením střihu. Potom trávník posečte ještě jed- nou s nižším, normálním nastavením střihu.

7.5.4.8 Údržba řezacích nožů

Během celé sezóny sečení dbejte, aby byl řezací nůž ostrý, aby se předešlo vytrhávání a roztrhá- vání stébel trávy. Odtržená stébla trávy na hra- nách hnědnou. Tím se snižuje růst a stoupá ná- chylnost trávníku k nemocem.

Po každém použití zkontrolujte ostrost řeza- cího nože a známky jeho opotřebení nebo poškození! Případně se obraťte se na servis- ní dílnu.

Při výměně nožů používejte pouze originální náhradní nože.

8 ČIŠTĚNÍ ZAHRADNÍHO TRAKTORU

Pro optimální funkci a dlouhou životnost se musí zahradní traktor pravidelně čistit. Po každé činnosti vyčistěte zahradní traktor od zachycených nečistot. Pro čištění nepoužívejte vysokotlaký čistič. Proud vody vysokotlakého čističe nebo zahradní hadice může vést k poškození elektrického zařízení ne- bo ložisek. Dbejte na to, aby zvláště motor, převodovka a vodicí kladky a dále kompletní elektrické zařízení nepřišly do styku s vodou. VÝSTRAHA! Nebezpečí při čištění! Při všech čisticích pracích platí:

Zastavte motor a vytáhněte klíč ze zapalování.

Vytáhněte koncovku / koncovky za- palovacího kabelu.

Ochranná zařízení odstraněná pro čištění se musí po čištění opět na- montovat.

NEBEZPEČÍ POPÁLENÍ: Zahradní traktor čistěte teprve tehdy, až je ochlazený. Motor, převodovka a tlu- miče výfuku jsou velmi horké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U vícenožových žacích nástrojů může pohyb jednoho řezné- ho nástroje vést k pohybu jiného ná- stroje!231 Přeprava

8.1 Čištění sběrného koše

Sejměte sběrný koš na trávu a ostříkejte ho ze- vnitř a zvenku proudem vody. Pevněji zachycené nečistoty se musí opatrně oškrábat, například kartáčem. Zvláště u sběrných košů potažených tkaninou dbejte na to, aby se tkanina nepoškodi- la. UPOZORNĚNÍ Sběrný koš před čištěním vyprázdněte podle popisu. Plný sběrný koš je příliš těžký, abyste ho mohli bezpečně sej- mout. Sejmutí sběrného koše (220l, 250 l)

2. Sběrný koš lehce nadzvedněte.

3. Sejměte sběrný koš směrem nahoru.

Sejmutí sběrného koše (300l)

2. Uvolněte plynové tlumiče od traktoru a aretuj-

te je v držácích sběrného koše na trávu.

3. Sběrný koš lehce nadzvedněte.

4. Sejměte sběrný koš.

8.2 Čištění skříně, motoru a převodovky

POZOR! Nebezpečí poškození elektrického za- řízení vniklou vodou! Při čištění traktoru vodou dbejte na to, aby se voda nedostala do elektrického zařízení! Motor a všechna ložiska (kola, převodovku, ulo- žení nožů) nepostříkat vodou nebo vysokotlakým čističem. Voda, která vnikne do zapalovacího zařízení, kar- burátoru nebo vzduchového filtru může způsobit poruchy. Voda v ložiscích může vést ke ztrátě mazání a tím ke zničení ložiska. Pro odstranění nečistot a zbytků trávy používejte hadr, ruční smeták, štětec s dlouhým držadlem a podobně.

8.3 Čištění vyhazovacího kanálu

Pravidelným čištěním se zaručí lehký chod nasta- vení výšky střihu. Vyhazovací kanál se skládá ze dvou do sebe za- sunutých dílů. Spodní díl je pevně zaklapnutý v krytu žacího ústrojí. Horní díl se může pro vyčiš- tění vytáhnout.

1. Odstraňte sběrný koš.

2. Odstraňte šrouby (15/1) vlevo a vpravo u vy-

3. Vytáhněte vyhazovací kanál (15/2) přes zad-

4. Důkladně vyčistěte horní a dolní vyhazovací

5. Vyhazovací kanál zasuňte do zadní stěny.

Přitom dbejte na to, aby se horní a spodní díl přesně spojily.

6. Pevně ho přišroubujte oběma upevňovacími

7. Namontujte sběrný koš.

9 PŘEPRAVA VÝSTRAHA! Nebezpečí pohmoždění převráceným přístrojem! Působením vlastní hmotnosti zařízení může dojít k těžkým úrazům osob.

Při nakládání a vykládání zařízení pro přepravu na autě nebo přívěsu postupujte se zvláštní opatrností! Při přepravě zahradního traktoru dopravními pro- středky (například přívěs za osobní automobil) se musí žací lišta pro odlehčení závěsu žacího ústrojí podložit. Při dopravě dbejte na dostatečnou nosnost pře- pravního prostředku a vhodné zajištění zahradní- ho traktoru.

Nebezpečí při údržbě! Při všech údržbářských pracích platí:

Zastavte motor a vytáhněte klíč ze zapalová- ní.

Vytáhněte koncovku / koncovky zapalovacího kabelu.

Ochranná zařízení odstraněná pro údržbu se musí po údržbě opět namontovat.

NEBEZPEČÍ POPÁLENÍ: Na zahradním traktoru pracujte teprve tehdy, až je ochlazený. Motor, převodovka a tlumiče výfuku jsou velmi horké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U vícenožových žacích nástrojů může pohyb jednoho řezného nástroje způ- sobit pohyb jiného nástroje.CZ

Při výměně dílů se smí používat pouze origi- nální náhradní díly.

V případě pochybností vyhledejte vždy od- bornou dílnu nebo kontaktujte výrobce.

Následující práce smí uživatel provést sám. Všechny ostatní údržbářské, servisní a opravář- ské práce se musí provést v autorizované servis- ní dílně. Dbejte prosím také na doporučená roční mazání podle mazacího plánu. UPOZORNĚNÍ Při silném namáhání a při vysokých tep- lotách můžou být nutné kratší intervaly údržby, než je uvedeno v tabulce. Činnost Před kaž- dým pou- žitím Po kaž- dém pou- žití Po prv- ních 5 hodinách Každých 25 pro- vozních hodin Každých 50 pro- vozních hodin Před kaž- dým usklad- něním Zkontrolujte hladinu motoro- vého oleje

Vyměňte motorový olej

X X Vyčistěte vzduchový filtr

Vyměňte vzduchový filtr

Zkontrolujte zapalovací svíč-

Zkontrolujte brzdu (zkušební brzdění na rovné cestě)

Zkontrolujte žací nože X Zkontrolujte, zda nejsou uvolněny díly X X Zkontrolujte klínový řemen (vizuální kontrola)

Vyčistěte zahradní traktoru X Vyčistěte mřížky sání vzdu- chu na motoru

Vyčistěte převodovku od zbytků trávy a nečistot X X )* viz návod k použití výrobce motoru

Aby se zajistil lehký chod pohyblivých dílů, dopo- ručujeme nejméně jednou ročně promazat násle- dující místa. Před mazáním nebo postříkáním očistěte všech- na mazaná místa hadrem. Nepoužívejte vodu, aby se zabránilo eventuální korozi. Místa mazání:

Mazací hlavici (18/1) u čepu nápravy vpravo a vlevo namažte víceúčelovým tukem.

Uložení přední nápravy u rámu (18/2) postří- kejte olejem v rozprašovači.

Ozubený segment (19/1) a pastorek řízení u převodovky řízení namažte víceúčelovým tu- kem.

Válečková ložiska (17/1) a náboje kol přední (20/1) a zadní nápravy (20/2) namažte více- účelovým tukem.233 Údržba a péče UPOZORNĚNÍ Přední a zadní kola se musí před nama- záním os a ložisek odmontovat.

Otočné čepy a ložiska: Mazání všech pohyb- livých otočných čepů a ložisek.

Výměna kola se smí provádět jen na vodorovném a pevném podkladu.

1. Zastavte motor traktoru a vytáhněte klíč ze

2. Zcela sešlápněte brzdový pedál (03/1) a za-

jistěte ho stavěcí pákou (03/2).

3. Zajistěte traktor podkládacími klíny proti roz-

jetí. Klíny podkládejte na té straně, která se nebude zvedat.

4. Nadzvedněte zahradní traktor vhodným zve-

dákem (například nůžkový zvedák) na té straně, na které se má měnit kolo. Nadzved- něte traktor tak vysoko, aby se s vyměňova- ným kolem dalo volně otáčet. Pozor! Nebezpečí poškození stroje. Při zvedání dbejte na to, aby se žádné části traktoru nedeformovaly. Zvedák nasazujte jen na stabilní kovové díly.

5. Zajistěte zahradní traktor na nosném prvku

podvozku stabilní podložkou (například dře- věnými hranoly) tak, aby při sesmeknutí nebo naklonění zvedáku nemohl klesnout.

6. Sejměte ochranný kryt (16/1).

7. Šroubovákem odtlačte pojistnou podložku

(16/2). Dávejte pozor, aby se neztratila.

8. Sejměte podložku (16/3).

Sejměte kolo z nápravy. Upozornění:Při snímání zadních kol z osy neztratit lícované pero!

10. Před opětovnou montáží vyčistěte osu a ot-

vor v kole a namažte je nejlépe víceúčelovým tukem.

Nasaďte kolo na osu. Upozornění:Při nasazování zadních kol mu- sí drážky lícovaných per a zadního kola být nad sebou tak, aby bylo možné pero zasu- nout bez použití násilí.

12. Na osu nasaďte podložku.

13. Zatlačte pojistnou podložku do drážky na

ose. Pokud k tomu případně požíváte kleště, dávejte pozor, aby se kleštěmi nepoškodila osa.

14. Na osu nasaďte ochranné víčko.

15. Odstraňte podložku a traktor opatrně spusťte

10.4 Startovací baterie

Obsahem dodávky zahradního traktoru není na- bíječka startovací baterie. Přesné označení baterie: viz skříň baterie. Starto- vací baterie se nachází pod krytem motoru. Baterie je v zásadě nabitá z výrobního závodu. Bezpečnostní pokyny VÝSTRAHA! Nebezpečí při nesprávném zacházení se startovací baterií! K zamezení nebezpečím, která by moh- la vzniknout při nesprávném zacházení s baterií, respektujte následující body.

Startovací baterie se nesmí pokládat do bez- prostřední blízkosti otevřeného ohně, spalo- vat nebo pokládat na topení. Hrozí nebezpečí výbuchu.

V zimním období uchovávejte startovací ba- terii v chladném, suchém prostředí (10– 15°C). Při skladování by se mělo zamezit teplotám pod bodem mrazu.

Nenechávejte startovací baterii delší dobu nenabitou. Pokud se startovací baterie delší dobu nepoužívala, měla by se nabít vhodnou nabíječkou baterií.

Startovací baterii neničte. Elektrolyt (kyselina sírová) způsobuje poleptání kůže a oblečení – okamžitě omýt velkým množstvím vody.

Startovací baterii udržujte v čistotě. Otírejte ji jen suchou látkou. Nepoužívejte žádnou vo- du, benzin, ředidla a podobně!

Připojovací póly udržujte v čistotě a mažte tu- kem na ochranu pólů.

Připojovací póly nezkratovat. Nabíjení startovací baterie Nabíjení je nutné:

Před uskladněním na zimu.

Při delším prostoji zařízení (delším jak 3 mě- síce).CZ

Skladování VÝSTRAHA! Nebezpečí způsobené nesprávným nabíjením baterie! Nabíjecí proud nabíječky nesmí překro- čit 5A a nabíjecí napětí může činit max. 14,4V. Při vyšším nabíjecím napětí exi- stuje nebezpečí exploze baterie! Při práci s baterií vytáhněte vždy klíč ze zapalování. Doporučujeme tuto bezúdržbovou a neprodyšnou startovací baterii nabíjet speciální vhodnou nabí- ječkou (kdostání ve specializovaném obchodě). Před nabíjením startovací baterie si přečtěte ná- vod k obsluze výrobce nabíječky. OPATRNĚ! Nebezpečí zkratu! Aby se zamezilo zkratu, odpojujte vždy nejdříve záporný kabel (-) baterie a jako poslední jej opět připojujte! Při práci s baterií vytáhněte vždy klíč ze zapalování!

1. Vytáhněte klíček ze zapalování (05).

2. Otevřete kryt motoru.

3. Svorky nabíječky propojte s připojovacími pó-

Černá svorka = záporný pól (-)

4. Nabíječku zapojte do sítě a zapněte ji.

10.5 Demontáž žací lišty

Pro používání traktoru v zimním období a pro vý- měnu klínového řemene se musí žací lišta de- montovat.

1. Přední kola (29/1) otočte až na doraz doleva.

2. Odpojte sběrný koš na trávu (30/1).

3. Demontujte vyhazovací kanál (15/2).

5. Žací ústrojí (32/1) spusťte pákou k nastavení

výšky střihu (32/2) do nejnižší polohy.

6. Tažnou pružinu (33/1) vyvěste u žacího

7. Žací ústrojí (34/1) zvedněte pákou k nastave-

ní výšky střihu (34/2) do nejvyšší polohy.

8. Vyvěste kanál klínového řemenu (35/1) (35/

9. Klínový řemen (36/1) vyvěste z řemenice mo-

10. Žací ústrojí (32/1) spusťte pákou k nastavení

výšky střihu (32/2) opět do nejnižší polohy.

11. Demontujte zajišťovací kolíky (4 ks) (38/1) na

přidržovacích třmenech žacího ústrojí.

12. Držáky sáhnout z čepů (38).

13. Vytáhněte žací ústrojí ve směru jízdy dopra-

10.6 Výměna klínového řemenu

1. Povolte pojistné matice (6 ks) (21/1).

2. Vyvěste kanál klínového řemenu (22/1).

3. Vyvěste a sejměte pravý kryt (23/1) žací lišty.

4. Vyvěsit a sejměte levý kryt žací lišty (24/1).

5. Šroub (25/1) na napínací kladce (25/2) lehce

povolte, až lze klínový řemen (25/3) vyjmout.

6. Vyjmout klínový řemen.

UPOZORNĚNÍ Vedení a poloha klínového řemene je podle typu různá. Dbejte pokynu na sa- molepce na žací liště. Nasadit nový klínový řemen.

1. Položte klínový řemen kolem lehce povolené

napínací kladky a napínací kladku znovu přišroubujte (27, 28).

2. Klínový řemen položte podle stanoveného

pořadí na řemenice (27/a–d, 28/a–d) a dbejte na vedení a polohu klínového řemenu. 11 SKLADOVÁNÍ Zahradní traktor by se měl odstavovat chráněný před povětrnostními vlivy, zvláště před vlhkostí, deštěm a delším přímým slunečním svitem. Zahradní traktor nikdy neuchovávejte s palivem v nádrži uvnitř budovy, kde by se možné palivové výpary mohly dostat do styku s otevřeným ohněm nebo jiskrami. Zahradní traktor odstavujte jen v prostorách, které jsou vhodné pro odstavení mo- torových vozidel. Při delším uskladňování, například v zimním ob- dobí, pokud možno neodstavujte traktor s plnou palivovou nádrží. Palivo se může odpařovat. Před dlouhodobým odstavením by se mělo palivo z nádrže a karburátoru vypustit, aby se předešlo usazování a tím potížím při startu. V případě do- tazů se obracejte prosím na vaši odbornou dílnu.235 Pomoc při poruchách

12 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! UPOZORNĚNÍ V případě poruch, které nejsou v této ta- bulce uvedené nebo které nemůžete sa- mi odstranit, se obraťte na náš zákaznic- ký servis. Porucha Příčina Odstranění Motor nenaskočí. Nedostatek paliva. Doplnit nádrž; zkontrolovat odvzdušnění nádrže, zkontrolovat palivový filtr. Špatné, znečištěné palivo, staré palivo v nádrži. Používejte stále čerstvé palivo z čistých nádob; vyčistit karburátor (zákaznická servisní dílna). Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Není zapalovací jiskra. Vyčistit zapalovací svíčku, příp. použít novou, zkontrolovat zapalovací kabel, zapalovací zařízení (zákaznická servisní dílna). Po několikanásobném pokusu o nastartování příliš mnoho paliva ve spalovacím prostoru motoru. Vyšroubovat a vysušit zapalovací svíč- ku. Startér nefunguje. Prázdná nebo slabá startovací baterie. Dobít startovací baterii. Bezpečnostní spínač u sedadla řidiče nefunguje. Posadit se správně do sedadla; spínač vadný. Bezpečnostní spínač u brzdové- ho pedálu nefunguje. Sešlápnout brzdový pedál úplně dolů. Zapnout žací lištu. Vypnout žací lištu. Pojistka na (+) kabelu startovací baterie. Pojistku zkontrolovat a popřípadě vymě- nit. Slábne výkon motoru. Příliš vysoká nebo mokrá tráva. Upravit výšku sečení; volný prostor pro žací lištu získáte krátkou jízdou dozadu. Vyhazovací kanál/vrchní kryt ža- cí lišty ucpaný. Odstavit motor a vytáhnout klíč ze zapa- lování! Vyčistit vyhazovací kanál/vrchní kryt ža- cí lišty. Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Seřízení karburátoru není v po- řádku. Nechat zkontrolovat nastavení (zákaz- nická servisní dílna). Nůž je silně opotřebovaný. Vyměnit nůž (zákaznická servisní dílna).CZ

Pomoc při poruchách Porucha Příčina Odstranění Rychlost jízdy příliš vysoká. Snížit rychlost jízdy. Zahradní traktor silně vibruje. Žací lišta je poškozená. Zkontrolovat žací lištu (zákaznická servisní dílna). Traktor se nerozjíždí. U hydrostatické převodovky: ne- ní pohon pojezdu. Páku obtoku přestavit do provozní polo- hy (viz Kapitola 7.3 "Tlačení zahradního traktoru", strana227). Nerovné sečení. Nůž je opotřebený, tupý. Vyměnit nebo naostřit nůž. Naostřené nože se musí vyvážit (zákaznická servisní dílna)! Špatná výška sečení. Opravit výšku sečení. Příliš nízké otáčky motoru. Nastavit maximální otáčky motoru. Rychlost jízdy příliš vysoká. Zmírnit rychlost jízdy. Rozdílný tlak v pneumatikách. Napumpovat pneumatiky na správný tlak. Správný tlak odečíst na pneumati- kách. Sběrný koš se neplní. Výška sečení je příliš nízká. Opravit výšku sečení. Tráva je mokrá, je příliš těžká na to, aby ji proud vzduchu unášel do koše. Posunout dobu sečení, až se trávník vy- suší. Nůž je silně opotřebovaný. Vyměnit nůž. (servisní dílna) Trávník je příliš vysoký. Trávník posekejte 2krát:

1. záběr: max. výška sečení

2. záběr: požadovaná výška sečení.

Tkaný pytel ucpaný – není pro- dyšný. Vyčistit tkaný pytel. Vrchní kryt vyhazovacího kanálu znečištěný. Vyčistit vyhazovací kanál/vrchní kryt ža- cí lišty. Indikace naplnění ko- še neodpovídá. Zbytky trávy na páce indikátoru naplnění. Odstraňte zbytky trávy na páce indikáto- ru naplnění. Poté zkontrolujte lehký chod. Pohon pojezdu, brz- da, spojka a žací lišta. Nechejte zkontrolovat výhradně zákaz- nickou servisní dílnou!237 Záruka 13 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru) Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.SK

5.2 Brzdový/spojkový pedál .....................244

5.4 Nožná hydrostatická prevodovka ....... 244

6.6 Kontrola bezpečnostných zariadení ... 246

6.6.1 Kontrola kontaktného spínača

parkovacej brzdy ......................... 246

6.6.2 Kontrola kontaktného spínača

Dodržujte priložený návod na montáž a ná- vod na použitie benzínového motora.

Prevodovka: Hydrostatická prevodovka ovlá- daná pedálom

Nožová spojka: elektromagnetická

2.3 Symboly na zariadení

Brzdový kontaktný spínač

Kontaktný spínač zberného koša na trávu

Kontaktný spínač sedadla

Kontaktný spínač vyhadzovacieho kanála241 Popis výrobku

Koste vždy priečne k svahu.

S benzínom manipulujte len vonku a nik- dy v uzavretých miestnostiach.

Benzín a olej prepravujte a skladujte výlučne v na to určených nádobách. Zabezpečte, aby deti nemali prístup ku skladovanému benzínu a oleju.

Dbajte na to, aby sa Váš odev nedostal do kontaktu s benzínom. Ak sa benzín dostal na Váš odev, okamžite sa prezlečte.

5.2 Brzdový/spojkový pedál

Brzda: Keď celkom zošliapnete brzdový/ spojkový pedál (03/1), aktivuje sa brzda na prevodovke a traktor zabrzdí.

5.4 Nožná hydrostatická prevodovka

2. Počkajte, kým motor trochu vychladne (Ne-

4. Otvorte uzáver nádrže (06/1) a naplňte pali-

Tlak v pneumatikách kontrolujte v pravidel- ných intervaloch.

6.6 Kontrola bezpečnostných zariadení

Bezpečnostné zariadenia sa musia pred každým štartom záhradného traktora skontrolovať. VAROVANIE! Nebezpečenstvo pri kontrole bezpeč- nostných zariadení! Bezpečnostné zariadenia sa smú reali- zovať iba zo sedadla vodiča a keď sa v blízkosti nezdržiavajú žiadne osoby ale- bo zvieratá! Všetky skúšky vykonávajte na rovných podkla- doch, aby záhradný traktor nemohol nechcene odrolovať.

6.6.1 Kontrola kontaktného spínača

dového pedála (03/1).

3. Zošliapnite brzdový pedál (03/1) a aktivujte

2. Zošliapnite brzdový pedál (03/1) a aktivujte

2. Zošliapnite brzdový pedál (03/1) a aktivujte

1. Odmontujte kôš na trávu.

2. Odstráňte vyhadzovací kanál (15):

Trochu vytiahnite vyhadzovací kanál (15/2).

3. Posaďte sa na sedadlo vodiča.

4. Zošliapnite brzdový pedál (03/1) a aktivujte

3. Po posunutí nastavte spojovaciu páku (12/1)

2. Celkom zošliapnite brzdový pedál (03/1) na

pojený. Za týmto účelom skontrolujte polohu kolískového spínača (04/2).

3. Zošliapnite brzdový pedál (03/1) a zaistite ho

pojený. Za týmto účelom skontrolujte kolísko- vý spínač (04/2).

1. Zošliapnite brzdový pedál (03/1) a zaistite ho

vého spínača (04/2) (pozícia „I“).

1. Vytiahnite ovládaciu páku (09/1) zo zberného

2. Mulčovací klin (13/1) zasuňte do vyhadzova-

7.5.4.8 Údržba rezných nožov

2. Mierne nadvihnite zberný kôš na trávu.

3. Zberný kôš na trávu odoberte smerom hore.

Demontáž zberného koša na trávu (300l)

2. Odmontujte plynové vzpruhy z traktora a za-

istite ich do úchytiek na zbernom koši na trá- vu.

3. Mierne nadvihnite zberný kôš na trávu.

3. Vytiahnite vyhadzovací kanál (15/2) cez

7. Namontujte kôš na trávu.SK

2. Celkom zošliapnite brzdový pedál (03/1) a

6. Stiahnite ochranný kryt (16/1).

8. Stiahnite podložku (16/3).

12. Nasuňte podložku na nápravu.

Štartovaciu batériu skladujte v zimnom obdo- bí v chladnej, suchej miestnosti (10 – 15°C). Pri skladovaní sa vyhýbajte teplotám pod bo- dom mrazu.

3. Svorky nabíjačky spojte s pripojovacími pólmi

Červená svorka = plusový pól (+)

Čierna svorka = mínusový pól (-)

3. Vymontujte vyhadzovací kanál (15/2).

3. Zveste a odstráňte pravý kryt (23/1) žacieho

kladke (25/2), kým sa klinový remeň (25/3) nedá odstrániť.

1. Priechod: max. výška kosenia

2. Priechod: želaná výška záberu.

dodržiavate pokyny tohto návodu na použitie.
