NAUDOJIMO INSTRUKCIJA T 16103.7 HD V2 SOLO

Originalios naudojimo instrukcijos vertimas

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

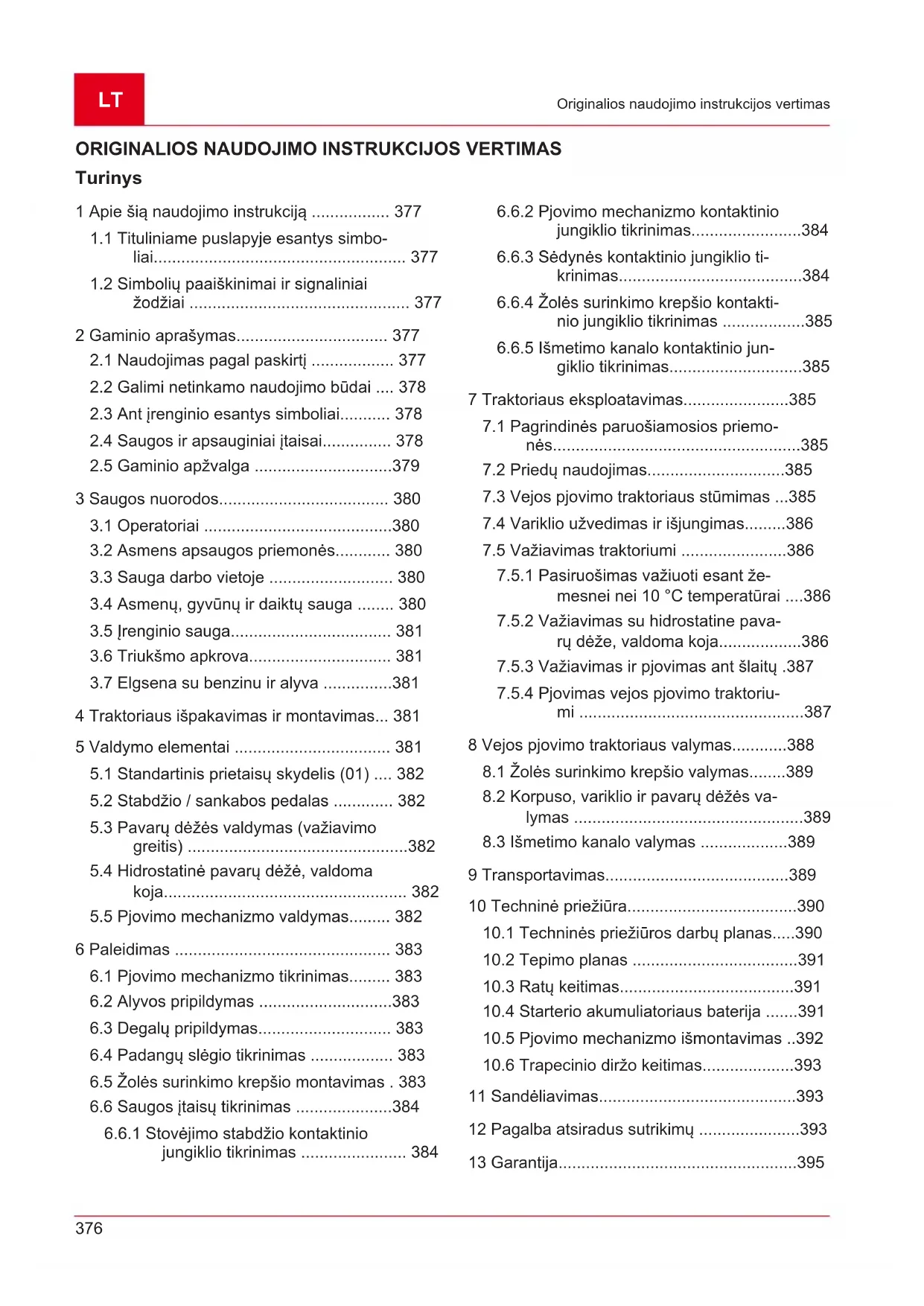

Turinys 1 Apie šią naudojimo instrukciją ................. 377

1.1 Tituliniame puslapyje esantys simbo-

liai....................................................... 377

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 377 2 Gaminio aprašymas................................. 377

2.1 Naudojimas pagal paskirtį .................. 377

2.2 Galimi netinkamo naudojimo būdai .... 378

2.3 Ant įrenginio esantys simboliai........... 378

2.4 Saugos ir apsauginiai įtaisai............... 378

3.2 Asmens apsaugos priemonės............ 380

3.3 Sauga darbo vietoje ........................... 380

3.4 Asmenų, gyvūnų ir daiktų sauga ........ 380

4 Traktoriaus išpakavimas ir montavimas... 381 5 Valdymo elementai .................................. 381

5.1 Standartinis prietaisų skydelis (01) .... 382

5.2 Stabdžio / sankabos pedalas ............. 382

5.3 Pavarų dėžės valdymas (važiavimo

greitis) ................................................382

5.4 Hidrostatinė pavarų dėžė, valdoma

6.4 Padangų slėgio tikrinimas .................. 383

6.5 Žolės surinkimo krepšio montavimas . 383

6.6 Saugos įtaisų tikrinimas .....................384

6.6.1 Stovėjimo stabdžio kontaktinio

6.6.3 Sėdynės kontaktinio jungiklio ti-

krinimas........................................384

6.6.4 Žolės surinkimo krepšio kontakti-

7.1 Pagrindinės paruošiamosios priemo-

7.3 Vejos pjovimo traktoriaus stūmimas ...385

7.4 Variklio užvedimas ir išjungimas.........386

7.5 Važiavimas traktoriumi .......................386

7.5.1 Pasiruošimas važiuoti esant že-

mesnei nei 10°C temperatūrai ....386

7.5.2 Važiavimas su hidrostatine pava-

rų dėže, valdoma koja..................386

7.5.3 Važiavimas ir pjovimas ant šlaitų .387

8.1 Žolės surinkimo krepšio valymas........389

8.2 Korpuso, variklio ir pavarų dėžės va-

10.1 Techninės priežiūros darbų planas.....390

10.5 Pjovimo mechanizmo išmontavimas ..392

10.6 Trapecinio diržo keitimas....................393

11 Sandėliavimas...........................................393 12 Pagalba atsiradus sutrikimų ......................393 13 Garantija....................................................395377 Apie šią naudojimo instrukciją

Vokiška versija yra originali naudojimo instruk- cija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.

Prieš eksploatuodami būtinai atidžiai perskai- tykite šią naudojimo instrukciją. Tai yra sau- gaus darbo ir sklandaus valdymo sąlyga.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

Vejos pjovimo traktoriai pristatomi įvairių įran- gos variantų. Atkreipkite dėmesį į tai, kad pa- veikslėliai gali šiek tiek skirtis nuo originalo. Jei kiltų sunkumų suprasti aprašymus, kreip- kitės į specializuotas dirbtuves arba į gamin- toją.

Laikykitės pridedamos montavimo instrukci- jos ir benzininio variklio naudojimo instrukci- jos.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija Neeksploatuokite benzininio įrengi- nio šalia atviros liepsnos arba šilu- mos šaltinių.

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situaciją, ku- rios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situaciją, ku- rios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišvengus gali- ma materialinė žala. NUORODA Specialios nuorodos dėl geresnio su- prantamumo ir valdymo.

Vejos pjovimo traktoriai su galinio žolės išmetimo funkcija gaminami įvairių modelių. Tolesniuose šioje naudojimo instrukcijoje pateiktuose aprašy- muose atkreipkite dėmesį į tai, kad perskaitytu- mėte savo vejos pjovimo traktoriui tinkantį apra- šymą. Jūsų vejos pjovimo traktoriaus požymiai:

Pavarų dėžė: hidrostatinė, valdoma koja

Peilių sankaba: elektromagnetinė

Krepšio ištuštinimas: Teleskopinė svirtis Be to, yra skirtumų mulčiavimo sistemose, vari- klio tipe, variklio galioje ir pjovimo plotyje. Tipų skirtumai: ■ Pjovimo plotis ■ Pavarų d ėžės tipas (T3 ir T2) ■ Krepšio tūris 220l, 250 l arba 300l

2.1 Naudojimas pagal paskirtį

Vejos pjovimo traktorius skirtas žolei pjauti priva- čių namų ir sodybų soduose su maks. 10° (18%) nuolydžiu. Papildomas naudojimas, pvz., mulčia- vimas leidžiamas tik naudojant originalius priedus ir laikantis maksimalių apkrovos verčių. Šis prietaisas yra skirtas naudoti asmeniniame ūkyje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tam- pa negaliojanti ir netenkama atitikties (CE ženklo) bei gamintojas neprisiima atsakomybės už nau- dotojo arba trečiųjų asmenų patirtą žalą.LT

2.2 Galimi netinkamo naudojimo būdai

Vejos pjovimo traktorius neskirtas naudoti komer- ciniais tikslais viešuosiuose parkuose, sporto aikštėse, žemės ir miškų ūkyje. ĮSPĖJIMAS! Pavojai dėl vejos pjovimo traktoriaus perkrovos! Naudodami priekabą, ypač atkreipkite dėmesį į tai, kad nebūtų viršytos tempia- mos apkrovos ir įkalnės / nuolydžiai. Vir- šijus gali būti viršyta vejos pjovimo trak- toriaus stabdymo galia ir sukeltos pavo- jingos situacijos. NUORODA Atkreipkite dėmesį į tai, kad vejos pjovi- mo traktoriui neišduotas leidimas važiuo- ti keliais, taigi, viešuosiuose keliuose jį eksploatuoti draudžiama!

2.3 Ant įrenginio esantys simboliai

Prieš pradėdami eksploatuoti perskaitykite naudojimo instrukci- ją! Pjaunant darbo zonoje neturi būti kitų asmenų, ypač vaikų ir gyvū- nų. Prieš atlikdami techninės priežiū- ros ir remonto darbus, ištraukite uždegimo raktą! Dėmesio – pavojus! Laikykite plaštakas ir pėdas toliau nuo pjo- vimo mechanizmo! Nevažiuokite ant šlaitų su dides- niu nei 10° (18%) posvyriu! Pavojus: Neikite čia! Pavojus nudegti dėl karštų pavir- šių po uždangalu!

2.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Pavojus dėl išmontuotų arba netinka- mai naudojamų apsauginių įtaisų! Bet koks eksploatavimas su išmontuo- tais arba netinkamai naudojamais ap- sauginiais įtaisais draudžiamas. Suge- dusius apsauginius įtaisus būtina nedel- siant suremontuoti arba pakeisti! Apsauginiams įtaisams pirmiausia priskiriami:

kontaktinis žolės surinkimo krepšio jungiklis;

kontaktinis sėdynės jungiklis;

išmetimo kanalo kontaktinis jungiklis.379 Gaminio aprašymas

1 Variklio gaubtas 10 Krepšio atrakinimo įtaisas (tik 300l) 2 Vairaratis 11 Laikiklis su dujų pripildytu amortizatoriumi 3 Prietaisų skydelis 12 Pavarų dėžės apvedimo vožtuvas 4 Stabdžio pedalo fiksavimo svirtis 13 Pjovimo aukščio reguliatorius 5 Vairuotojo sėdynė 14 Pjovimo mechanizmas 6 Pripildymo lygio signalizatorius 15 Atgalinės eigos pavaros aktyvinimas 7 Žolės surinkimo krepšio rankena 16 Priekinės eigos pavaros aktyvinimas 8 Žolės surinkimo krepšio valdymo svirtis 17 Stabdžio pedalas 9 Žolės surinkimo krepšysLT

Saugos nuorodos 3 SAUGOS NUORODOS PAVOJUS! Pavojus gyvybei ir sunkių sužalojimų pavojus! Nežinant saugos nuorodų ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis prietaisu, atsižvelkite į visas saugos nuorodas bei valdymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei į nurodytas naudojimo instrukcijas.

Visus pristatytus dokumentus išsau- gokite būsimam naudojimui.

Jaunuoliams iki 16 metų arba asmenims, ne- susipažinusiems su naudojimo instrukcija, naudoti įrenginį yra draudžiama. Laikykitės galimų šalyje galiojančių saugos reikalavimų dėl naudotojo amžiaus cenzo.

Nevaldykite įrenginio, jei vartojote alkoholio, narkotikų arba medikamentų.

3.2 Asmens apsaugos priemonės

Siekiant išvengti galvos ir galūnių sužalojimų bei klausos organų pažeidimų, būtina vilkėti taisyklėse numatytus drabužius ir naudoti ap- saugos priemones.

Drabužiai privalo būti tikslingi (priglundantys) ir nekliudyti judesių. Esant ilgiems plaukams būtina nešioti plaukų tinklelį. Niekada nevilkė- kite plačių drabužių arba priedų, kurie gali bū- ti įtraukti į įrenginį, pvz. šalikų, plačių marški- nių, ilgų kaklo grandinėlių.

klausos apsauga ir apsauginiai akiniai,

ilgos kelnės ir tvirti batai,

apsauginės pirštinės.

3.3 Sauga darbo vietoje

Dirbkite dienos šviesoje arba esant labai šviesiam dirbtiniam apšvietimui.

Eksploatuokite prietaisą tik tvirto ir lygaus pa- viršiaus ir neeksploatuokite stačiose įstrižose padėtyse.

Atkreipkite dėmesį į stabilumą.

3.4 Asmenų, gyvūnų ir daiktų sauga

Naudokite prietaisą tik tiems darbams, ku- riems jis numatytas. Naudojant ne pagal pa- skirtį, galima susižaloti ir apgadinti daiktus.

Naudotojas atsakingas už kitų asmenų suža- lojimą ir jų turto sugadinimą.

Neprileiskite trečiųjų asmenų prie pavojaus zonos.

Junkite prietaisą tik tada, kai darbo zonoje nėra žmonių ir gyvūnų.

Laikykitės saugaus atstumo iki asmenų ir gy- vūnų arba, jei artinasi asmenys arba gyvūnai, išjunkite prietaisą.

Nevežkite ant įrenginio jokių keleivių.

Nenukreipkite variklio išmetamųjų dujų srauto į asmenis ir gyvūnus bei į degius produktus ir daiktus.

Niekada nelieskite įsiurbimo ir vėdinimo gro- telių veikiant varikliui. Besisukančios prietaiso dalys gali sužaloti.

Kai įrenginio nereikia, jį visada išjunkite, pvz., keisdami darbo zoną, atlikdami techninės priežiūros ir priežiūros darbus, pildydami ben- zino / alyvos mišinį.

Nepjaukite siaučiant audrai. Apsaugos nuo žaibo smūgio nėra.

Visada pjaukite skersai šlaito.

Vejos traktorius dėl savosios masės gali sun- kiai sužaloti. Pakraudami ir iškraudami vejos traktorių, kad galėtumėte jį transportuoti transporto priemonėje arba priekaboje, būkite ypač atsargūs.

Šį vejos traktorių vilkti draudžiama. Norėdami transportuoti viešaisiais keliais, naudokite sa- vo transporto priemonę.

Neeksploatuokite vejos traktoriaus blogai vė- dinamose darbo zonose (pvz., garaže). Nuo- dingose dujose yra nuodingo anglies monok- sido ir kitų kenksmingų medžiagų.

Įvykus nelaimingam atsitikimui, nedelsdami išjunkite prietaisą, kad išvengtumėte kitų su- žalojimų arba materialinės žalos.

Niekada nenaudokite prietaiso su nudėvėto- mis arba sugedusiomis dalimis. Nusidėvėju- sios arba sugedusios prietaiso dalys gali sun- kiai sužaloti.

Prieš kiekvieną naudojimą: Patikrinkite visus saugos įtaisus, kaip aprašyta šioje naudojimo instrukcijoje.

Laikykite prietaisą vaikams neprieinamoje vietoje.

Nurodykite vaikams ir jaunuoliams, kad ne- žaistų su įrenginiu.381 Traktoriaus išpakavimas ir montavimas

Naudokite prietaisą tik šiomis sąlygomis:

Visi valdymo elementai veikia.

Neperkraukite įrenginio. Jis skirtas lengviems darbams privačiame sektoriuje. Dėl perkro- vos įrenginys apgadinamas.

Niekada nenaudokite prietaiso su nudėvėto- mis arba sugedusiomis dalimis. Sugedusias dalis visada pakeiskite tik gamintojo origina- liomis atsarginėmis dalimis. Jei įrenginys naudojamas su nudėvėtomis arba sugedusio- mis dalimis, pretenzija dėl garantijos gamin- tojui negalioja.

Remonto darbus leidžiama atlikti tik kompe- tentingoms specializuotoms įmonėms arba techninės priežiūros tarnyboms.

3.6 Triukšmo apkrova

Tam tikras triukšmas naudojant šį prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukš- mu susijusius darbus į leistinus ir tam skirtus lai- kus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugo- ti patys ir apsaugoti šalia esančius asmenis, nau- dokite tinkamą klausos apsaugą.

3.7 Elgsena su benzinu ir alyva

Sprogimo ir gaisro pavojus: dėl išeinančio benzino ir oro mišinio susidaro potencialiai sprogi atmosfera. Netinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužalo- ti. Atkreipkite dėmesį į tokius dalykus:

Kai naudojate benziną, nerūkykite.

Naudokite benziną tik lauke ir niekada uždarose patalpose.

Būtinai laikykitės toliau pateiktų elgsenos taisyklių.

Transportuokite ir laikykite benziną bei alyvą tik tam skirtuose rezervuaruose. Įsitikinkite, kad vaikai neturi prieigos prie laikomo benzi- no ir alyvos.

Kad neužterštumėte žemės (aplinkos apsau- ga), užtikrinkite, kad pilant degalus į žemę nepatektų benzino ir alyvos. Degalams pilti naudokite piltuvą.

Niekada nepilkite degalų į įrenginį uždarose patalpose. Ant grindų gali kauptis benzino garai arba taip įvykti išmetimas arba netgi sprogimas.

Nedelsdami nuvalykite išlietą benziną nuo įrenginio ir nuo žemės. Tekstilę, kuria valėte benziną, prieš ją utilizuodami, palikite išdžiūti gerai vėdinamoje vietoje. Priešingu atveju ji gali savaime užsidegti.

Jei išliejote benzino, susidaro benzino garai. Todėl nepaleiskite įrenginio toje pačioje vieto- je, o ne mažiau nei 3m nuo jos.

Venkite odos sąlyčio su mineraliniais produk- tais. Neįkvėpkite benzino garų. Pildami dega- lus, visada mūvėkite apsaugines pirštines. Reguliariai keiskite ir valykite apsauginius drabužius.

Atkreipkite dėmesį į tai, kad ant Jūsų drabu- žių nepatektų benzino. Patekus benzino ant drabužių, nedelsdami juos pasikeiskite.

Niekada nepilkite degalų į įrenginį veikiant ar- ba esant karštam varikliui.

4 TRAKTORIAUS IŠPAKAVIMAS IR

MONTAVIMAS Laikykitės pridedamos montavimo instrukcijos, kaip išpakuoti ir montuoti traktorių. NUORODA Taip pat laikykitės pridedamos benzini- nio variklio naudojimo instrukcijos. ĮSPĖJIMAS! Pavojai nevisiškai sumontavus! Draudžiama eksploatuoti vejos pjovimo traktorių, kol jis iki galo nesumontuotas! Atlikite visus montavimo instrukcijoje ap- rašytus montavimo darbus. Iškilus abe- jonių, prieš eksploatacijos pradžią pasi- teiraukite specialisto, ar buvo tinkamai sumontuota! Patikrinkite visus saugos ir apsauginius įtaisus, ar jie yra ir veikia! 5 VALDYMO ELEMENTAI Toliau aprašomi vejos pjovimo traktorių su galinio išmetimo funkcija valdymo elementai. Atkreipkite dėmesį į tai, kad perskaitytumėte savo vejos pjo- vimo traktoriui tinkantį aprašymą.LT

5.1 Standartinis prietaisų skydelis (01)

Variklio sūkių skaičiaus reguliatorius (01/2) NUORODA Atkreipkite dėmesį į tai, kad aktyvinus reguliatorių važiuojant, veikiamas greitis! Reguliatorius su integruota „Choke“ funkcija: perstumiant reguliatorių (01/2), variklio sūkių skaičius padidinamas ir sumažinamas bei viršuti- nėje padėtyje įjungiama „Choke“ funkcija. „Choke“ įjungimas: perstumkite reguliato- rių iki galo į viršų iki „Choke“ simbolio. Šią padėtį naudokite tik varikliui paleisti. Pastaba Kai kurių variantų traktoriuose yra atskiras mygtukas „Choke“ (01/1) prietaisų skydelyje. Tada, norint užvesti traktorių, jį reikia patraukti papildomai. jei variklis veikia, mygtuką vėl lėtai nustum- kite atgal! Pjovimo režimas: šioje padėtyje variklis veikia maksimaliu sūkių skaičiumi. Tuščioji eiga: šioje padėtyje variklis veikia mažiausiu sūkių skaičiumi. Uždegimo spynelė (01/3, 05) Padėtis Veikimas 0 Variklis išjungtas. Uždegimo raktelį galima ištraukti. I Žibintai įjungti. Paleidus variklį, šioje padėtyje įjun- giami žibintai. II Darbinė padėtis, kai variklis veikia. III Paleidimo padėtis, skirta paleisti va- riklį. Kai tik variklis pradės veikti, atleiskite raktelį. Tada jis atšoks atgal į II dar- binę padėtį.

5.2 Stabdžio / sankabos pedalas

Stabdys: kai stabdžio / sankabos pedalą (03/1) nuspausite iki galo, bus aktyvintas stabdys pavarų dėžėje ir traktorius bus stab- domas.

Stovėjimo stabdys: jei esant nuspaustam stabdžio / sankabos pedalui (03/1) fiksavimo svirtį (03/2, 01/5) paspausite į viršų, stabdys bus užfiksuotas. Iš naujo paspaudus pedalą, stabdys bus atleistas.

5.3 Pavarų dėžės valdymas (važiavimo

greitis) Vejos pjovimo traktoriuose sumontuota hidrostati- nė pavarų dėžė, kuri valdoma koja. Važiavimui į priekį ir atgal dešinėje pusėje yra du atskiri pedalai. Važiavi- mo kryp- tis Aprašymas Į priekį Norėdami važiuoti į priekį, nuspaus- kite priekinį pedalą (02/1). Atgal Norėdami važiuoti atgal, nuspauski- te galinį pedalą (02/2). Nuoroda:Jei aktyvinamas tik atbu- linės eigos pedalas, pjovimo me- chanizmas išjungiamas. Pjovimas važiuojant atbuline eiga: žr. Skyrius 7.5.4.2 "Pjovimas va- žiuojant atbuline eiga", pusla- pis387.

5.4 Hidrostatinė pavarų dėžė, valdoma koja

Koja valdoma hidrostatinė pavarų dėžė aktyvina- ma dviem pedalais (02/1 ir 02/2). Norėdami pradėti važiuoti, veikiant varikliui, iš pradžių atleiskite stovėjimo stabdį (01/5) ir po to aktyvinkite priekinės eigos pedalą (02/1) arba at- bulinės eigos pedalą (02/2). Kuo toliau spausite pedalą, tuo greičiau važiuosite pasirinkta krypti- mi. Važiavimas į priekį: Nuspauskite priekinį pedalą (02/1). Važiavimas atbuline eiga: Nuspauskite galinį pedalą (02/2).

5.5 Pjovimo mechanizmo valdymas

Pjovimo aukščio nustatymas Traktoriaus pjovimo mechanizmą reguliavimo svirtimi (04/1) dešinėje šalia vairuotojo sėdynės galima reguliuoti į aukštį keliomis pakopomis.

1. Judinkite reguliavimo svirtį (04/1) norima

kryptimi. Svirtis žemyn reiškia mažą pjovimo aukštį, svirtis į viršų – didelį pjovimo aukštį. Pjovimo mechanizmo įjungimas Elektros įjungimas: Dešinėje šalia vairuotojo sė- dynės yra jungiklis (04/2). Juo įjungsite pjovimo mechanizmą.383 Paleidimas 6 PALEIDIMAS ĮSPĖJIMAS! Pavojai nevisiškai sumontavus! Draudžiama eksploatuoti vejos pjovimo traktorių, kol jis iki galo nesumontuotas! Atlikite visus montavimo instrukcijoje ap- rašytus montavimo darbus. Iškilus abe- jonių, prieš eksploatacijos pradžią pasi- teiraukite specialisto, ar buvo tinkamai sumontuota! Patikrinkite visus saugos ir apsauginius įtaisus, ar jie yra ir veikia!

6.1 Pjovimo mechanizmo tikrinimas

Prieš naudodami visada atlikite apžiūrimąją kon- trolę, ar pjovimo įrankis, tvirtinimo kaiščiai ir visas pjovimo mazgas nesusidėvėję ir nepažeisti. No- rint išvengti disbalanso, susidėvėjusius arba pa- žeistus peilius reikia pakeisti naujais.

6.2 Alyvos pripildymas

Prieš pirmą kartą pradedant eksploatuoti, į variklį reikia pripildyti alyvos. Apie tai žr. variklio gamin- tojo instrukciją. Taip pat atkreipkite dėmesį į tai, kad alyvą reikia reguliariais intervalais tikrinti ir prireikus papildyti.

6.3 Degalų pripildymas

ĮSPĖJIMAS! Pavojai naudojant degalus! Degalai yra labai degūs. Degalų baką pildykite tik lauke! Nerūkykite! Nepilkite degalų veikiant arba esant karštam vari- kliui! Degalams pilti naudokite tinkamą piltuvą arba pil- dymo vamzdį, kad degalų neužpiltumėte ant vari- klio, korpuso arba žemės. Dėl saugumo priežasčių pažeistą degalų bako dangtelį ir kitus dangtelius pakeiskite. Jei degalų išbėgo per kraštus, variklio paleisti ne- galima. Nuvežkite traktorių nuo degalais užterš- tos vietos ir išlietus degalus nuo žemės, variklio ir korpuso sugerkite bei nuvalykite šluoste. Nemėginkite užvesti, kol neišgaruos degalų ga- rai. Laikykite degalus tik tam skirtuose induose. Naudokite bešvinį benziną, min. ROZ 91. Bako pripildymas

1. Prireikus išjunkite variklį ir dėl saugumo iš-

traukite uždegimo raktelį.

2. Palaukite, kol variklis šiek tiek atvės (sprogi-

mo pavojus dėl užsidegusių degalų!).

3. Atidarykite variklio gaubtą.

4. Atidarykite bako dangtelį (06/1) ir pripildykite

degalų. Nuoroda:Stenkitės neperpildyti degalų re- zervuaro!

5. Uždarykite bako dangtelį (06/1).

6. Uždarykite variklio gaubtą.

6.4 Padangų slėgio tikrinimas

Reguliariai tikrinkite padangų slėgį.

Reikalingą oro slėgį pažiūrėkite ant padangų (rekomendacija 1 bar). NUORODA 1PSI = 0,07bar. Standartiniu kojiniu oro siurbliu galima patikrinti padangų slėgį ir prireikus pripūsti oro.

6.5 Žolės surinkimo krepšio montavimas

Vejos pjovimo traktoriai pristatomi su žolės surin- kimo krepšiu. Atkreipkite dėmesį į tai, kad pa- veikslėliai gali šiek tiek skirtis nuo originalo. Žolės surinkimo krepšio pripildymo lygio signalizatoriaus nustatymas Pripildymo lygio signalizatorius garso signalu si- gnalizuoja, kai reikia ištuštinti žolės surinkimo krepšį. Pripildymo lygio signalizatorių galima nustatyti į 6 padėtis, atsižvelgiant į pjaunamos medžiagos sa- vybes. Esant sausai pjaunamai medžiagai, pripil- dymo lygio signalizatorių nustumkite į mažesnes padėtis. Esant šlapiai arba drėgnai pjaunamai medžiagai, pripildymo lygio signalizatorių nustaty- kite ilgesnį. Tai turi įtakos žolės surinkimo krepšio pripildymui.

1. Išjunkite variklį žr. Skyrius 7.4 "Variklio užve-

dimas ir išjungimas", puslapis386.

2. Nuimkite žolės surinkimo krepšį žr. Skyrius

8.1 "Žolės surinkimo krepšio valymas", pusla-

3. Nustatykite pripildymo lygio signalizatorių

(07/1) ties pjaunama medžiaga (07/a), kol jis pasieks norimą padėtį.

4. Vėl užkabinkite žolės surinkimo krepšį žr.

Skyrius 6.5 "Žolės surinkimo krepšio montavi- mas", puslapis383.LT

Paleidimas Žolės surinkimo krepšio užkabinimas (220l, 250 l)

1. Laikykite žolės surinkimo krepšį viena ranka

už krepšio rankenos (08/1), kita – už laikymo angos galinėje pusėje (08/2).

2. Padėkite žolės surinkimo krepšį simetriškai

ant kreipiamosios (08/3). Tuo metu abi žy- mas ant korpuso ir ant žolės surinkimo krep- šio ištiesinkite vieną į kitą.

3. Kita ranka paverskite žolės surinkimo krepšį

šiek tiek į priekį (08/a), kad užsifiksuotų prie- kinė žolės surinkimo krepšio dalis.

4. Dabar žolės surinkimo krepšį vėl pasukite že-

5. Patikrinkite, ar žolės surinkimo krepšys yra

tinkamoje padėtyje. Žolės surinkimo krepšio užkabinimas (300l)

1. Užfiksuokite dujų pripildytus amortizatorius

žolės surinkimo krepšio (11/1) tvirtinimo ap- kabomis.

2. Laikykite žolės surinkimo krepšį viena ranka

už krepšio rankenos (08/1), kita – už laikymo angos galinėje pusėje (08/2).

3. Padėkite žolės surinkimo krepšį simetriškai

ant kreipiamosios (08/3). Tuo metu abi žy- mas ant korpuso ir ant žolės surinkimo krep- šio ištiesinkite vieną į kitą.

4. Kita ranka paverskite žolės surinkimo krepšį

šiek tiek į priekį (08/a), kad užsifiksuotų prie- kinė žolės surinkimo krepšio dalis.

5. Dabar žolės surinkimo krepšį vėl pasukite že-

6. Patikrinkite, ar žolės surinkimo krepšys yra

7. Užfiksuokite dujų pripildytus amortizatorius

traktoriaus rėmo (11/2) tvirtinimo taškuose.

6.6 Saugos įtaisų tikrinimas

Saugos įtaisus reikia patikrinti kaskart prieš užve- dant vejos pjovimo traktorių. ĮSPĖJIMAS! Pavojus tikrinant saugos įtaisus! Saugos įtaisus galima tikrinti tik nuo vai- ruotojo sėdynės ir jei šalia nėra kitų as- menų arba gyvūnų! Visas patikras atlikite ant lygaus pagrindo, kad vejos pjovimo traktorius negalėtų netikėtai nurie- dėti.

6.6.1 Stovėjimo stabdžio kontaktinio

jungiklio tikrinimas Stovėjimo stabdžio kontaktinis jungiklis užtikrina, kad variklį galima paleisti tik tada, kai stovėjimo stabdys įjungtas. Sąlyga: Variklis išjungtas.

1. Atsisėskite ant vairuotojo sėdynės.

2. Atleiskite stovėjimo stabdį, aktyvindami stab-

3. Pamėginkite užvesti variklį (uždegimo raktelis

III padėtyje) (05). NUORODA Variklis neturi užsivesti!

6.6.2 Pjovimo mechanizmo kontaktinio

jungiklio tikrinimas Pjovimo mechanizmo kontaktinis jungiklis užtikri- na, kad variklio nebus galima užvesti, kol pjovimo mechanizmas bus aktyvus.

1. Variklis išjungtas.

2. Atsisėskite ant vairuotojo sėdynės.

3. Nuspauskite stabdžio pedalą (03/1) ir akty-

vinkite stovėjimo stabdį (03/2, 01/5).

4. Įjunkite pjovimo mechanizmą.

5. Pamėginkite užvesti variklį (uždegimo raktelis

III padėtyje) (05). NUORODA Variklis neturi užsivesti!

6.6.3 Sėdynės kontaktinio jungiklio

tikrinimas Sėdynės kontaktinis jungiklis užtikrina, kad vari- klis išsijungs, kai tik esant įjungtam pjovimo me- chanizmui ant vairuotojo sėdynės nebesėdės as- muo.

1. Atsisėskite ant vairuotojo sėdynės.

2. Nuspauskite stabdžio pedalą (03/1) ir akty-

vinkite stovėjimo stabdį (03/2, 01/5).

3. Užveskite variklį ir palikite jį veikti maksimaliu

4. Įjunkite pjovimo mechanizmą.

5. Atsistodami sumažinkite sėdynės apkrovą

(nenulipkite!). NUORODA Variklis turi išsijungti!385 Traktoriaus eksploatavimas

6.6.4 Žolės surinkimo krepšio kontaktinio

jungiklio tikrinimas Žolės surinkimo krepšio kontaktinis jungiklis užti- krina, kad variklis išsijungia, kai esant įjungtam pjovimo mechanizmui žolės surinkimo krepšys užkabintas netinkamai.

1. Atsisėskite ant vairuotojo sėdynės.

2. Nuspauskite stabdžio pedalą (03/1) ir akty-

vinkite stovėjimo stabdį (03/2, 01/5).

3. Užveskite variklį ir palikite jį veikti maksimaliu

4. Įjunkite pjovimo mechanizmą.

5. Šiek tiek pakelkite žolės surinkimo krepšį ar-

ba aktyvinkite atidarymo jungiklį. NUORODA Variklis turi išsijungti!

6.6.5 Išmetimo kanalo kontaktinio jungiklio

tikrinimas Išmetimo kanalo kontaktinis jungiklis užtikrina, kad esant išmontuotam išmetimo kanalui negali- ma paleisti vejos pjovimo traktoriaus.

1. Nuimkite žolės surinkimo krepšį.

2. Pašalinkite išmetimo kanalą (15):

Šiek tiek ištraukite išmetimo kanalą (15/2).

3. Atsisėskite ant vairuotojo sėdynės.

4. Nuspauskite stabdžio pedalą (03/1) ir akty-

vinkite stovėjimo stabdį (03/2, 01/5).

5. Užveskite variklį.

NUORODA Variklis neturi užsivesti! 7 TRAKTORIAUS EKSPLOATAVIMAS ĮSPĖJIMAS! Pavojai dėl nepakankamų žinių apie vejos pjovimo traktorių! Prieš užvesdami tiksliai perskaitykite eksploatavimo instrukciją! Ypač atkreipkite dėmesį į visas saugos nuorodas! Sąžiningai atlikite visus montavimo dar- bus ir visus eksploatacijos pradžios dar- bus. Iškilus abejonių, teiraukitės gamin- tojo!

7.1 Pagrindinės paruošiamosios priemonės

Pjaudami visada avėkite tvirtus batus ir mū- vėkite ilgas kelnes. Niekada nepjaukite basi arba atvirais sandalais.

Patikrinkite visą teritoriją, kurioje naudojamas vejos pjovimo traktorius, ir pašalinkite visus akmenis, lazdas, vielas, kaulus ir kitus sve- timkūnius, kurie gali būti pagriebti ir nusviesti į šalį. Net ir pjaudami stebėkite, ar nėra sve- timkūnių.

Atlikite visus skyriuje „Eksploatacijos pradžia“ aprašytus darbus. Ypač tai galioja saugos įtaisų patikrai.

Kroviniams tempti naudokite tik traukos ir su- kabinimo įtaisą! Neviršykite atraminės apkro- vos.

Transportuoti daiktus ant vejos pjovimo trak- toriaus draudžiama!

7.2 Priedų naudojimas

ĮSPĖJIMAS! Pavojus dėl netinkamų priedų arba netinkamų priedų naudojimo! Visada naudokite tik originalius trakto- riaus gamintojo priedus! Laikykitės naudojimo nurodymų, pateiktų pridedamoje naudojimo instrukcijoje! Naudojant neleistinus priedus arba netinkamai, gali kilti didelių pavojų operatoriui ir tretiesiems asmenims. Vejos pjovimo traktorius galėtų būti perkrautas. To pasekmė gali būti sunkūs nelai- mingi atsitikimai.

7.3 Vejos pjovimo traktoriaus stūmimas

ATSARGIAI! Pavojus stumiant ant nuožulnų! Stumkite vejos pjovimo traktorių tik ant horizontalių paviršių! Nuožulniose vieto- se vejos pjovimo traktorius galėtų neval- domai nuriedėti nuo kalno. Esant koja valdomai hidrostatinei pavarai Apvedimo vožtuvo svirtis (12/1) yra galinėje deši- niojoje rato nišoje. Apvedimo vožtuvo atsklendi- mas:

1. Ištraukite apvedimo vožtuvo svirtį (12/1) ir už-

2. Atleiskite stabdį. Vejos pjovimo traktorių da-

Traktoriaus eksploatavimas

3. Baigę stumti, apvedimo vožtuvo svirtį (12/1)

atstatykite atgal, kad vėl paleistumėte hidros- tatinę pavarų dėžę.

7.4 Variklio užvedimas ir išjungimas

ĮSPĖJIMAS! Pavojus susižaloti dėl žaibo smūgio Įrenginys yra be apsaugos nuo žaibo smūgio.

Nepjaukite siaučiant audrai. Variklio užvedimas

1. Atsisėskite ant vairuotojo sėdynės.

2. Iki galo nuspauskite stabdžio pedalą (03/1)

kairėje pusėje ir užfiksuokite jį fiksavimo svir- timi (03/2).

3. Įsitikinkite, kad pjovimo mechanizmas NEĮ-

JUNGTAS. Tuo tikslu patikrinkite jungiklio su svirtele padėtį (04/2).

4. Judinkite variklio sūkių skaičiaus reguliatorių

(01/2) ant viršutinės atramos. Priklausomai nuo įrangos varianto, ten yra „Choke“ simbo- lis. Jei ne, patraukite atskirą „Choke“ mygtu- ką (01/1).

5. Įkiškite uždegimo raktelį į uždegimo spynelę

6. Pasukite uždegimo raktelį į III padėtį ir laikyki-

te jį ten tol, kol variklis pradės veikti. Nuoroda:Kad būtų tausojama starterio aku- muliatorių baterija, mėginimas užvesti neturė- tų trukti ilgiau nei maždaug 5 sekundes.

7. Tada uždegimo raktelį atleiskite. Jis automa-

tiškai peršoks į II padėtį.

8. Judinkite variklio sūkių skaičiaus reguliatorių

(01/2) į darbinę padėtį. Esant įrangos varian- tui su mygtuku „Choke“, jį vėl įspauskite (01/1). Variklio išjungimas

1. Išjunkite pjovimo mechanizmą (04/2).

2. Nustatykite variklio sūkių skaičiaus reguliato-

rių (01/2) į tuščiosios eigos padėtį.

3. Nuspauskite stabdžio pedalą (03/1) ir užfik-

suokite jį fiksavimo svirtimi (03/2).

4. Pasukite uždegimo raktelį (05) į 0 padėtį.

5. Ištraukite uždegimo raktelį.

ĮSPĖJIMAS! Pavojus dėl karšto variklio! Išjungdami variklį atkreipkite dėmesį į tai, kad karštos variklio dalys, (pvz., dus- lintuvai) šalia esantys daiktai ir medžia- gos, gali užsidegti.

7.5 Važiavimas traktoriumi

ĮSPĖJIMAS! Pavojus dėl nepritaikyto greičio! Važiuokite lėtai, ypač pradžioje, kad pri- prastumėte prie traktoriaus važiavimo ir stabdymo elgsenos! Prieš keisdami kryptį, kaskart važiavimo greitį sumažinkite taip, kad vairuotojas visada galėtų suvaldyti vejos pjovimo traktorių ir jis tuo metu negalėtų apvirsti! Jūsų traktorius valdomas koja valdoma hidrostati- ne pavarų dėže.

7.5.1 Pasiruošimas važiuoti esant žemesnei

nei 10°C temperatūrai

1. Įsitikinkite, kad pjovimo mechanizmas NEĮ-

JUNGTAS. Tuo tikslu patikrinkite jungiklį su svirtele (04/2).

2. Užveskite variklį ir, kad būtų optimizuota

transmisinės alyvos klampa, leiskite jam maždaug 30 sekundžių pašilti. Po to trakto- riumi galite važiuoti. Pjovimo mechanizmą reikėtų įjungti tik tada, kai variklis kelias minu- tes veiks.

7.5.2 Važiavimas su hidrostatine pavarų

1. Nuspauskite stabdžio pedalą (03/1) ir užfik-

suokite jį fiksavimo svirtimi (03/2).

2. Nustatykite pjovimo mechanizmą ties di-

džiausiu pjovimo aukščiu (04/1).

3. Užveskite variklį.

4. Aktyvinkite stabdį (03/1).

5. Lėtai spauskite koja pedalą pageidaujama

6. Kuo toliau spausite pedalą, tuo greičiau judės

traktorius pasirinkta kryptimi.

7. Norėdami sustoti, atleiskite kojinį pedalą ir

nuspauskite stabdžio pedalą (03/1).387 Traktoriaus eksploatavimas NUORODA Visada, kai išlipate iš traktoriaus, akty- vinkite stovėjimo svirtį nuspaudę stab- džio pedalą, kad traktorius negalėtų nu- riedėti.

7.5.3 Važiavimas ir pjovimas ant šlaitų

ĮSPĖJIMAS! Pavojus dėl klaidų važiuojant ant šlai- tų! Važiuodami ant šlaitų, būkite ypač atsar- gūs! „Saugaus“ šlaito nebūna. Tuo tikslu ypač laikykitės saugos nuoro- dų! Jei prasisuktų ratai arba važiuojant į įkal- nę transporto priemonė sustotų, atjunki- te pjovimo mechanizmą ir pakabinamus padargus. Po to lėtai važiuodami žemyn ir tiesiai nuvažiuokite nuo šlaito! Dėl pilnos žolės surinkimo dėžės svorio didėja pavojus, kad vejos pjovimo trakto- rius apvirs!

Nevažiuokite šlaituose, kurių nuolydis dides- nis nei 10° (18%)! Pavyzdys: tai atitinka 18cm aukščio skirtumą vienam metrui ilgio.

Nevažiuokite trūkčiodami.

Nestabdykite trūkčiodami.

Išlaikykite mažą važiavimo greitį.

Nevažiuokite skersai šlaito.

Stipriai negreitinkite.

Nevairuokite trūkčiodami.

7.5.4 Pjovimas vejos pjovimo traktoriumi

Kad nupjautumėte tolygiai, važiavimo greitį pritai- kykite prie vejos sąlygų. Norėdami nupjauti, pe- dalu pasirinkite maks. 2/3 galimo važiavimo grei- čio. Maksimalus traktoriaus greitis skirtas tik va- žiuoti neįjungus pjovimo mechanizmo. Paprastai pjovimo aukštis yra 4–5cm. Tai atitinka 2 arba 3 Aukščio reguliatoriaus fiksatorius (04/1). Kai žolė drėgna ir šlapia, pjaukite su didesniu pjo- vimo aukščiu. Kai žolė yra labai aukšta, tikslinga ją nupjauti dviem etapais. Pirmajame etape nustatykite pjo- vimo mechanizmą ties maksimaliu pjovimo aukš- čiu. Tada antrajame etape galite nustatyti normą aukštį.

7.5.4.1 Pjovimo mechanizmo įjungimas

NUORODA Pjovimo mechanizmą galima įjungti tik tada, kai variklis bus maždaug vieną mi- nutę pašilęs! Įjungiant pjovimo mechanizmą, vejos pjovimo traktorius neturėtų stovėti aukš- toje žolėje.

1. Užveskite variklį.

2. Judinkite variklio sūkių skaičiaus reguliatorių

(01/2) į darbinę padėtį.

3. Rankine svirtimi (04/1) nustatykite pjovimo

mechanizmą ties aukščiausiu pjovimo aukš- čiu.

4. Įjunkite pjovimo mechanizmą jungikliu su

svirtele (04/2) (padėtis „I“).

5. Rankine svirtimi (04/1) nustatykite pjovimo

mechanizmą ties norimu pjovimo aukščiu.

6. Važiuokite vejos pjovimo traktoriumi.

7.5.4.2 Pjovimas važiuojant atbuline eiga

NUORODA Jei aktyvinamas tik atbulinės eigos pa- varos pedalas, pjovimo mechanizmas iš- jungiamas.

1. Aktyvinkite mygtuką „Pjauti atbuline ei-

ga“ (01/4) ir per 5s atbulinės eigos pedalą (02/2). ĮSPĖJIMAS! Nelaimingų atsitikimų pavojus pjau- nant atbuline eiga! Pjaudami atbuline eiga, atsižvelkite į už Jūsų esančią aplinką! Pjaukite atbuline eiga tik tada, kai to rei- kia!

7.5.4.3 Pjovimo mechanizmo išjungimas

ĮSPĖJIMAS! Pavojus dėl iš inercijos veikiančių peilių! Besisukantis / iš inercijos veikiantis pjo- vimo peilis gali perpjauti rankas ir kojas! Todėl rankas ir kojas laikykite toliau nuo pjovimo įrankių!

1. Išjunkite pjovimo mechanizmą jungikliu su

svirtele (0 padėtis) (04/2).LT

Vejos pjovimo traktoriaus valymas Pjovimo mechanizmą galima išjungti tiek trakto- riui stovint, tiek važiuojant. ĮSPĖJIMAS! Pavojus susižaloti dėl išsviedžiamų daiktų! Važiuojant per smėlį ir skaldą, į veikiantį pjovimo mechanizmą gali būti įtraukti ir tada išsviesti daiktai.

Kai važiuojate ne veja, visada išjun- kite pjovimo mechanizmą.

7.5.4.4 Žolės surinkimo krepšio

ištuštinimas NUORODA Kai žolės surinkimo krepšys pripildomas, suskamba garso signalas. Vėliausiai da- bar reikėtų ištuštinti krepšį.

Žolės surinkimo krepšį galima ištuštinti nuo vairuotojo sėdynės.

Jei esant įjungtam pjovimo mechanizmui žo- lės surinkimo krepšys pakeliamas į viršų arba nukabinama, variklis išsijungia.

Jei žolės surinkimo krepšys blogai užfiksuo- tas, pjovimo mechanizmo negalima įjungti. Žolės surinkimo krepšio ištuštinimas valdymo svirtimi

1. Ištraukite valdymo svirtį (09/1) iš žolės surin-

kimo krepšio (09/a).

2. Paspauskite svirtį važiavimo kryptimi, kad žo-

lės surinkimo krepšys atsidarytų (09/b).

3. Judinkite žolės surinkimo krepšį svirtimi že-

myn (10/a), kol krepšys užsifiksuos (10/b).

Norint pasiekti optimalių mulčiavimo rezultatų, ve- ją reikėtų reguliariai pjauti (maždaug 1–2 kartus per savaitę). Tuo metu nupjaukite 1/3 žolės aukš- čio (pvz., kai veja 6cm aukščio, nupjaukite 2cm). Taip nupjauta žolė bus tolygiai paskirstyta dar li- kusioje vejoje. Visiems vejos pjovimo traktoriams mulčiavimo pleištus galima įsigyti pasirinktinai. Galinio išmetimo kanalo pertvarkymas mulčiavimo režimui

1. Nuimkite žolės surinkimo krepšį.

2. Įstatykite mulčiavimo pleištą (13/1) į išmetimo

3. Abi įtempimo juostas (14/1) užfiksuokite ąsi-

niais varžtais (14/2).

4. Užkabinkite žolės surinkimo krepšį.

7.5.4.6 Pjovimo intervalas

Atsižvelkite į tai, kad skirtingu laiku žolė auga skirtingai. Pavasario pradžioje rekomenduojame parinkti trumpesnį pjovimo intervalą. Padidinkite pjovimo intervalą, jei metų eigoje žolės augimas sulėtėja. Jei žolės negalėjote pjauti ilgesnį laiką, iš pradžių pasirinkite aukštesnį pjovimo aukščio nustatymą ir tada po dviejų dienų dar kartą pjaukite su že- mesniu pjovimo aukščio nustatymu.

7.5.4.7 Aukštos žolės pjovimas

Jei žolė užaugo aukštesnė nei įprastai arba jei ji yra per drėgna, pjaukite veją su aukštesniu pjovi- mo aukščio nustatymu. Po to nupjaukite veją dar kartą su žemesniu, normaliu nustatymu.

7.5.4.8 Pjovimo peilių techninė priežiūra

Viso pjovimo sezono metu pasirūpinkite, kad pjo- vimo peilis būtų aštrus, kad žolės stiebeliai nenu- trūktų arba nebūtų dalijami į dalis. Nutrūkusių žo- lės stiebelių kraštai tampa rudi. Dėl to mažėja au- gimas ir veja labiau linksta į ligas.

Po kiekvieno naudojimo patikrinkite pjovimo peilių aštrumą, ar jie nepažeisti ir nesusidė- vėję! Prireikus kreipkitės į techninės priežiū- ros dirbtuves.

VALYMAS Optimaliam veikimui ir ilgai eksploatavimo trukmei užtikrinti vejos pjovimo traktorių reikia re- guliariai valyti. Po kiekvieno naudojimo nuvalykite nuo vejos pjo- vimo traktoriaus prikibusius nešvarumus. Valymui nenaudokite valymo dideliu slėgiu įrengi- nio. Valymo dideliu slėgiu įrenginio arba sodo žarnos vandens čiurkšlė gali pažeisti elektros įrangą arba guolius. Atkreipkite dėmesį į tai, kad variklis, pavarų dėžė ir kreipiamieji ritinėliai bei visa elektros įranga ne- siliestų su vandeniu.389 Transportavimas ĮSPĖJIMAS! Pavojai valant! Visų valymo darbų metu galioja:

Išjunkite variklį ir ištraukite uždegimo raktelį.

Ištraukite uždegimo žvakės kištuką(- us).

Vėl sumontuokite apsauginius įtai- sus, kuriuos išmontavote, norėdami išvalyti.

PAVOJUS NUDEGTI! Vejos pjovimo traktorių valykite tik jam atvėsus. Va- riklis, pavarų dėžė ir duslintuvas yra labai karšti!

PAVOJUS ĮSIPJAUTI! Dirbdami prie pjovimo įrankių, atkreipkite dėmesį į tai, kad peiliai aštrūs. Kai pjovimo įrankiai yra kelių ašmenų, pradėjus judėti vienam pjovimo įrankiui, gali pradėti judėti kiti!

8.1 Žolės surinkimo krepšio valymas

Tam nuimkite žolės surinkimo krepšį ir praplauki- te krepšio vidų bei išorę vandens žarna. Tvirčiau prikibusius nešvarumus atsargiai nugrandykite, pvz., šepečiu. Ypač atkreipkite dėmesį į tai, kad žolės surinkimo krepšiuose su audiniu nebūtų pa- žeistas audinys. NUORODA Prieš valydami ištuštinkite žolės surinki- mo krepšį, kaip aprašyta. Norint saugiai nuimti, pilnas žolės surinkimo krepšys yra per sunkus. Žolės surinkimo krepšio (220l, 250 l) nuėmimas

1. Išjunkite variklį.

2. Žolės surinkimo krepšį šiek tiek kilstelėkite.

3. Išimkite žolės surinkimo krepšį į viršų.

Žolės surinkimo krepšio (300l) nuėmimas

1. Išjunkite variklį.

2. Atlaisvinkite nuo traktoriaus dujų pripildytus

amortizatorius ir užfiksuokite juos žolės surin- kimo krepšio laikikliuose.

3. Žolės surinkimo krepšį šiek tiek kilstelėkite.

4. Išimkite žolės surinkimo krepšį.

8.2 Korpuso, variklio ir pavarų dėžės

valymas DĖMESIO! Elektros įrangos pažeidimas dėl pate- kusio vandens! Valydami traktorių vandeniu, atkreipkite dėmesį į tai, kad į elektros įrangą nepa- tektų vandens! Nepurkškite variklio ir visų guolių (ratų, pavarų dėžės, peilių guolio) vandeniu ir valymo dideliu slėgiu įrenginiu. Patekęs vanduo gali sugadinti uždegimo sistemą, karbiuratorių ir oro filtrą. Dėl vandens guoliuose gali išbėgti tepalas ir būti sugadinti guoliai. Norėdami pašalinti nešvarumus ir žolės likučius, naudokite šluostę, rankinę šluotelę, teptuką ilgu kotu arba pan.

8.3 Išmetimo kanalo valymas

Reguliariai valant, lengviau reguliuoti pjovimo aukštį. Išmetimo kanalą sudaro dvi viena į kitą įstumtos dalys. Apatinė dalis tvirtai užfiksuota pjovimo kor- puse. Viršutinę dalį galima ištraukti, norint ją išva- lyti.

1. Pašalinkite žolės surinkimo krepšį.

2. Atsukite išmetimo kanalo varžtus (15/1) kai-

rėje ir dešinėje pusėse.

3. Per galinę sienelę ištraukite į galą išmetimo

4. Kruopščiai išvalykite viršutinį ir apatinį išmeti-

5. Įkiškite išmetimo kanalą į galinę sienelę. Tuo

metu atkreipkite dėmesį į tai, kad viršutinė ir apatinė dalys viena į kitą lengvai įsikištų.

6. Tvirtai jį prisukite abiem tvirtinimo varžtais.

7. Sumontuokite žolės surinkimo krepšį.

9 TRANSPORTAVIMAS ĮSPĖJIMAS! Prispaudimo pavojus dėl virstančio įrenginio! Dėl įrenginio savosios masės gali būti sunkiai sužaloti asmenys.

Pakraudami ir iškraudami įrenginį, kad galėtumėte jį transportuoti trans- porto priemonėje arba priekaboje, būkite ypač atsargūs!LT

Techninė priežiūra Transportuojant vejos pjovimo traktorių transpor- tavimo įrenginiais (pvz., lengvojo automobilio priekaba), pjovimo mechanizmo pakabos apkro- vai sumažinti pjovimo mechanizmą reikia atremti. Transportuodami atkreipkite dėmesį į tai, kad transporteris būtų pakankamos keliamosios ga- lios ir traktorius būtų tinkamai pritvirtintas.

10 TECHNINĖ PRIEŽIŪRA

Pavojai atliekant einamąją priežiūrą! Visų einamosios priežiūros darbų metu galioja:

Išjunkite variklį ir ištraukite uždegimo raktelį.

Ištraukite uždegimo žvakės kištuką(-us).

Vėl sumontuokite apsauginius įtaisus, kuriuos išmontavote, norėdami atlikti einamąją prie- žiūrą.

PAVOJUS NUDEGTI! Prie vejos pjovimo traktoriaus dirbkite tik jam atvėsus. Variklis, pavarų dėžė ir duslintuvas yra labai karšti!

PAVOJUS ĮSIPJAUTI! Dirbdami prie pjovimo įrankių, atkreipkite dė- mesį į tai, kad peiliai aštrūs. Kai pjovimo įran- kiai yra kelių ašmenų, pradėjus judėti vienam pjovimo įrankiui, gali pradėti judėti kitas.

Keičiant dalis, leidžiama naudoti tik origina- lias atsargines dalis.

Iškilus abejonių, visada kreipkitės į speciali- zuotas dirbtuves arba susisiekite su gaminto- ju.

10.1 Techninės priežiūros darbų planas

Toliau nurodytus darbus naudotojas gali atlikti pats. Visus likusius techninės priežiūros ir remon- to darbus leidžiama atlikti įgaliotoms techninės priežiūros dirbtuvėms. Be to, kasmet tepkite rekomenduojamu tepalu pagal tepimo planą. NUORODA Esant didelei apkrovai ir aukštai tempe- ratūrai, gali reikėti trumpesnių techninės priežiūros intervalų nei nurodyta pirmiau pateiktoje lentelėje. Darbas Prieš kie- kvieną naudoji-

Po pir- mųjų 5 valandų Kas 25 darbo va- landų Kas 50 darbo va- landų Prieš pa- dedant į laikymo vietą Variklinės alyvos lygio tikrini- mas

Variklinės alyvos keitimas

Uždegimo žvakės tikrinimas

Stabdžio tikrinimas (bando- masis stabdymas tiesioje at- karpoje)

Padangų slėgio tikrinimas X Pjovimo peilių tikrinimas X Tikrinimas, ar nėra atsilaisvi- nusių dalių X X Trapecinio diržo tikrinimas (apžiūrimoji kontrolė)

Vejos pjovimo traktoriaus va- lymas

Variklio oro įsiurbimo grotelių valymas

X391 Techninė priežiūra Darbas Prieš kie- kvieną naudoji-

Po pir- mųjų 5 valandų Kas 25 darbo va- landų Kas 50 darbo va- landų Prieš pa- dedant į laikymo vietą Žolės ir pjovimo likučių išva- lymas iš pavarų dėžės (žr. ) X X )* žr. variklio gamintojo naudojimo instrukciją

Kad būtų užtikrintas judančių dalių eigos laisvu- mas, toliau nurodytas vietas rekomenduojame sutepti bent kartą per metus. Prieš tepdami arba purkšdami, išvalykite visas teptinas vietas šluoste. Kad išvengtumėte korozi- jos, nenaudokite vandens. Tepimo vietos:

Ašies kakliuko kairėje ir dešinėje pusėse esančias tepimo įmovas (18/1) sutepkite uni- versaliuoju tepalu.

Priekinės ašies guolį ant rėmo (18/2) api- purkškite purškiama alyva.

Dantytąjį segmentą (19/1) ir valdymo krum- pliaratį ant vairo pavaros sutepkite universa- liuoju tepalu.

Ritininį guolį (17/1) ir stebules ant priekinės (20/1) ir galinės (20/2) ašių sutepkite univer- saliuoju tepalu. NUORODA Norint sutepti ašis ir guolius, priekinius ir užpakalinius ratus reikia išmontuoti.

Sukimosi vietos ir guoliai: Visų judančių suki- mosi vietų ir guolių tepimas.

Ratus leidžiama keisti tik ant horizontalaus ir tvir- to pagrindo.

1. Išjunkite vejos pjovimo traktorių ir ištraukite

2. Iki galo nuspauskite stabdžio pedalą (03/1) ir

užfiksuokite jį fiksavimo svirtimi (03/2).

3. Užfiksuokite vejos pjovimo traktorių atraminė-

mis trinkelėmis, kad nenuriedėtų. Pakiškite trinkeles toje pusėje, kuri nebus keliama.

4. Pakelkite vejos pjovimo traktorių tinkamu kėli-

mo mechanizmu (pvz., žirkliniu automobilių kėlikliu) toje pusėje, kurioje bus keičiamas ra- tas. Pakelkite traktorių tiek, kad ratas, kurį reikia pakeisti, laisvai suktųsi. Dėmesio! Įrenginio pažeidimo pavojus. Keldami atkreipkite dėmesį į tai, kad trakto- riaus elementai nebūtų deformuoti. Kėlimo mechanizmą naudokite tik prie stabilių metali- nių dalių.

5. Užfiksuokite vejos pjovimo traktorių ties lai-

kančiuoju važiuoklės elementu stabiliu daiktu (pvz., tašais) taip, kad jis negalėtų nusileisti net ir nuslydus arba pavirtus kėlimo mecha- nizmui.

6. Nutraukite apsauginį gaubtelį (16/1).

7. Nuspauskite fiksavimo poveržlę (16/2) atsuk-

tuvu. Atkreipkite dėmesį į tai, kad jos nepa- mestumėte.

8. Nutraukite apsauginį poveržlę (16/3).

Nutraukite ratą nuo ašies. Nuoroda:Nutraukdami užpakalinius ratus nuo ašies, nepameskite prizminio pleišto!

10. Prieš montuodami pakartotinai, išvalykite ašį

ir kiaurymę rate bei abi sutepkite universa- liuoju tepalu.

Užmaukite ratą ant ašies. Nuoroda:Užmaudami užpakalinius ratus, prizminio pleišto ir užpakalinio rato grioveliai turi būti vienas virš kito taip, kad prizminį pleištą būtų galima įstumti nenaudojant jė- gos.

12. Užmaukite poveržlę ant ašies.

13. Įspauskite fiksavimo poveržlę į ašies griovelį.

Tam prireikus naudokite reples. Žiūrėkite, kad replėmis nepažeistumėte ašies.

14. Užmaukite apsauginį gaubtelį ant ašies.

15. Ištraukite fiksuojančią detalę ir kėlimo mecha-

nizmu nuleiskite traktorių atsargiai ant že- mės.

10.4 Starterio akumuliatoriaus baterija

Į vejos pjovimo traktoriaus komplektaciją starterio akumuliatorių baterijos įkroviklis neįeina. Tikslų akumuliatorių baterijos pavadinimą žr. aku- muliatorių baterijos dėžėje. Starterio akumuliato- rių baterija yra po variklio gaubtu. Iš esmės starterio akumuliatorių baterija pristato- ma įkrauta gamykloje.LT

Techninė priežiūra Saugos nuorodos ĮSPĖJIMAS! Pavojus dėl netinkamos elgsenos su starterio akumuliatorių baterija! Norėdami išvengti pavojų, kurių gali kilti netinkamai naudojant akumuliatorių ba- teriją, atkreipkite dėmesį į tolesnius punktus!

Starterio akumuliatorių baterijos negalima lai- kyti šalia atviros ugnies, jos deginti arba dėti ant šildytuvų. Kyla sprogimo pavojus.

Žiemą starterio akumuliatorių bateriją laikyki- te vėsioje, sausoje patalpoje (10–15°C). Lai- kydami venkite žemesnės nei užšalimo taško temperatūros.

Nepalikite starterio akumuliatorių baterijos il- gesnį laiką neįkrautos. Jei starterio akumulia- torių baterija ilgesnį laiką nebuvo naudojama, ją reikia įkrauti tinkamu įkrovikliu.

Nesugadinkite starterio akumuliatorių bateri- jos. Elektrolitas (sieros rūgštis) nudegina odą ir drabužius – nedelsdami nuplaukite dideliu kiekiu vandens.

Starterio akumuliatorių baterija turi būti švari. Nuvalykite tik sausa šluoste. nenaudokite vandens, benzino, skiediklių ir t.t.!

Jungiamieji poliai turi būti švarūs ir sutepti po- lių tepalu.

Jungiamųjų polių trumpai nesujunkite. Starterio akumuliatorių baterijos įkrovimas Įkrauti reikia:

Prieš žiemos pertrauką.

Ilgesnį laiką nenaudojus įrenginio (ilgiau nei 3 mėnesius). ĮSPĖJIMAS! Pavojus netinkamai įkrovus starterio akumuliatorių bateriją! Įkroviklio įkrovimo srovė neturi viršyti 5A, o įkrovimo įtampa turi būti maks. 14,4V. Esant aukštesnei įkrovimo įtam- pai, starterio akumuliatorių baterija gali sprogti! Atlikdami darbus prie akumuliatorių ba- terijos, visada ištraukite uždegimo rakte- lį. Šią dujoms nelaidžią starterio akumuliatorių bate- riją, kuriai nereikia techninės priežiūros, reko- menduojame įkrauti specialiai tam tinkančiu įkro- vikliu (galima įsigyti specializuotos prekybos vie- tose). Prieš įkraudami starterio akumuliatorių bateriją, atsižvelkite į įkroviklio gamintojo pateiktą naudoji- mo instrukciją. ATSARGIAI! Trumpojo jungimo pavojus! Norėdami išvengti trumpojo jungimo, vi- sada iš pradžių atjunkite ir po to vėl pa- skutinį prijunkite akumuliatorių baterijos neigiamą gnybtą (-)! Atlikdami darbus prie akumuliatorių ba- terijos, visada ištraukite uždegimo rakte- lį!

1. Ištraukite uždegimo raktelį (05).

2. Atidarykite variklio gaubtą.

3. Prijunkite įkroviklio gnybtus prie akumuliatorių

baterijos jungiamųjų polių. NUORODA Atsižvelkite į poliškumą:

4. Prijunkite įkroviklį prie elektros srovės tinklo ir

10.5 Pjovimo mechanizmo išmontavimas

Norėdami naudoti traktorių žiemą ir pakeisti tra- pecinį diržą, išmontuokite pjovimo mechanizmą.

2. Pašalinkite žolės surinkimo krepšį (30/1).

3. Išmontuokite išmetimo kanalą (15/2).

4. Šachtos laikiklio cilindrinį varžtą (31/1) atlais-

vinkite 5–6 pasukimais.

5. Pjovimo mechanizmą (32/1) pjovimo aukščio

reguliavimo svirtimi (32/2) nuleiskite į žemiau- sią padėtį.

7. Pjovimo mechanizmą (34/1) pjovimo aukščio

reguliavimo svirtimi (34/2) nustatykite iki galo į viršų.

8. Nukabinkite kanalo (35/1) trapecinį diržą (35/

skriemulio trapecinį diržą (36/1).393 Sandėliavimas

10. Pjovimo mechanizmą (32/1) pjovimo aukščio

reguliavimo svirtimi (32/2) vėl nuleiskite į že- miausią padėtį.

11. Iš pjovimo mechanizmo laikančiųjų apkabų

ištraukite fiksavimo kaiščius (4 vnt.) (38/1).

12. Nutraukite laikančiąją apkabą nuo kaiščių

13. Ištraukite pjovimo mechanizmą važiavimo

kryptimi į šoną, į dešinę.

2. Nukabinkite kanalo (22/1) trapecinį diržą.

3. Nukabinkite pjovimo mechanizmo dešinįjį už-

dangalą (23/1) ir pašalinkite.

4. Nukabinkite pjovimo mechanizmo kairįjį už-

dangalą (24/1) ir pašalinkite.

5. Šiek tiek atlaisvinkite įtempimo ritinėlio (25/2)

varžtą (25/1), kol galėsite išverti trapecinį dir- žą (25/3).

6. Išimkite trapecinį diržą.

NUORODA Priklausomai nuo tipo, trapecinio diržo kreipimas ir padėtis skiriasi. Atkreipkite dėmesį į nurodomąjį lipduką ant pjovimo mechanizmo. Naujo trapecinio diržo uždėjimas

1. Uždėkite trapecinį diržą ant šiek tiek atlaisvin-

to įtempimo ritinėlio ir vėl priveržkite įtempimo ritinėlį (27, 28).

2. Apjuoskite trapeciniu diržu ritinėlius, laikyda-

miesi eiliškumo (27/a – d, 28/a – d), bei at- sižvelkite į trapecinio diržo kreipimą ir padėtį. 11 SANDĖLIAVIMAS Pastatykite vejos pjovimo traktorių, apsaugodami nuo atmosferos poveikio, ypač nuo drėgmės, lie- taus ir ilgesnį laiką veikiančių tiesioginių saulės spindulių. Neištuštinę bako, niekada nelaikykite vejos pjovi- mo traktoriaus pastate, kuriame degalų garai gali kontaktuoti su atvira ugnimi arba kibirkštimis. Sta- tykite vejos pjovimo traktorių tik patalpose, kurios yra tinkamos transporto priemonėms statyti. nestatykite vejos pjovimo traktoriaus ilgesniam laikui, pavyzdžiui, žiemai su pilnu degalų baku. Degalai gali išgaruoti. Prieš statydami ilgesniam laikui, išleiskite dega- lus iš bako ir karbiuratoriaus, kad išvengtumėte nuosėdų ir tuo pačiu užvedimo sunkumų. Apie tai teiraukitės savo specializuotose dirbtuvėse.

12 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti Aštriabriaunės ir judančios įrenginio da- lys gali sužeisti.

Techninės apžiūros, priežiūros ir va- lymo darbų metu visada dėvėkite apsaugines pirštines! NUORODA Esant sutrikimų, kurie nėra nurodyti šioje lentelėje arba kurių negalite pašalinti sa- varankiškai, kreipkitės į mūsų klientų ap- tarnavimo tarnybą. Sutrikimas Priežastis Šalinimas Variklis neužsiveda. Degalų trūkumas. Pripildykite baką, patikrinkite bako oro išleidimo angą ir degalų filtrą. Blogi, nešvarūs degalai, seni de- galai bake. Visada naudokite šviežius degalus iš švarių rezervuarų. Išvalykite karbiurato- rių (klientų aptarnavimo tarnybos dirbtu- vės). Nešvarus oro filtras. Išvalykite oro filtrą (žr. variklio gamintojo pateiktą naudojimo instrukciją). Nėra uždegimo kibirkščių. Išvalykite, jei reikia, įstatykite naują už- degimo žvakę, patikrinkite uždegimo žvakę ir uždegimo sistemą (klientų ap- tarnavimo tarnybos dirbtuvės).LT

Pagalba atsiradus sutrikimų Sutrikimas Priežastis Šalinimas Dėl kelių mėginimų užvesti per daug degalų variklio degimo ka- meroje. Išsukite ir nusausinkite uždegimo žvakę. Neveikia paleidiklis. Išeikvota arba silpna starterio akumuliatorių baterija. Įkraukite starterio akumuliatorių bateriją. Neveikia apsauginis jungiklis prie vairuotojo sėdynės. Tinkamai atsisėskite ant vairuotojo sė- dynės; jungiklis sugedęs. Neveikia apsauginis jungiklis prie stabdžio pedalo. Iki galo nuspauskite stabdžio pedalą. Pjovimo mechanizmas įjungtas. Išjunkite pjovimo mechanizmą. Starterio akumuliatorių baterijos (+) kabelio saugiklis. Patikrinkite arba prireikus pakeiskite saugiklį. Mažėja variklio galia. Per aukšta arba per drėgna žolė. Pakoreguokite pjovimo aukštį; šiek tiek pavažiuokite atgal ir taip padarykite vie- tos pjovimo mechanizmui. Užsikišo išmetimo kanalas / pjo- vimo deka. Išjunkite variklį ir ištraukite uždegimo raktelį! Išvalykite išmetimo kanalą / pjovimo de- ką. Nešvarus oro filtras. Išvalykite oro filtrą (žr. variklio gamintojo pateiktą naudojimo instrukciją). Netinkama karbiuratoriaus padė- tis. Paveskite patikrinti nustatymą (klientų aptarnavimo tarnybos dirbtuvės). Stipriai susidėvėjęs peilis. Pakeiskite peilį (klientų aptarnavimo tar- nybos dirbtuvės). Per didelis važiavimo greitis. Sumažinkite važiavimo greitį. Stipriai vibruoja vejos pjovimo traktorius. Pažeistas pjovimo mechaniz- mas. Patikrinkite pjovimo mechanizmą (klien- tų aptarnavimo tarnybos dirbtuvės). Vejos pjovimo trakto- rius nepradeda va- žiuoti. Esant hidrostatinei pavarai: nėra važiavimo pavaros. Perjunkite apvedimo svirtį į darbinę pa- dėtį (žr. Skyrius 7.3 "Vejos pjovimo trak- toriaus stūmimas", puslapis385). Netolygiai pjaunama. Susidėvėję, nešvarūs peiliai. Pakeiskite arba pagaląskite peilius. Pa- galąstus peilius subalansuokite (klientų aptarnavimo tarnybos dirbtuvės)! Netinkamas pjovimo aukštis. Pakoreguokite pjovimo aukštį. Per mažas variklio sūkių skai- čius. Nustatykite maksimalų variklio sūkių skaičių. Per didelis važiavimo greitis. Sumažinkite važiavimo greitį. Skirtingas padangų slėgis ratuo- se. Pripūskite iki tinkamo oro slėgio. Pažiū- rėkite padangoje, ar tinkamas jos slėgis. Žolės surinkimo krep- šys nesipildo. Nustatytas per mažas pjovimo aukštis. Pakoreguokite pjovimo aukštį.395 Garantija Sutrikimas Priežastis Šalinimas Žolė drėgna – ji per sunki, kad ją būtų galima transportuoti oro srautu. Atidėkite pjovimą, kol veja išdžius. Stipriai susidėvėjęs peilis. Pakeiskite peilį. (Klientų aptarnavimo tarnybos dirbtuvės) Veja per aukšta. Pjaukite veją 2 kartus:

2-asis etapas: norimas pjovimo aukštis Užsikišo audinio maišas – nepra- leidžiamas oras. Ištuštinkite audinio maišą. Nešvarus išmetimo kanalas / pjovimo deka. Išvalykite išmetimo kanalą / pjovimo de- ką. Nesuveikia pripildy- mo indikatorius. Ant pripildymo indikatoriaus svir- ties žolės likučiai. Nuo pripildymo indikatoriaus svirties nu- valykite žolės likučius. Tada patikrinkite eigos lengvumą. Važiavimo pavara, stabdys, sankaba ir pjovimo mechaniz- mas. Paveskite patikrinti tik klientų aptarnavi- mo tarnybos dirbtuvėms! 13 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.

vidaus degimo varikliams (jiems taikomos atitinkamų variklių gamintojų garantinės nuostatos). Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.LV

Izņemiet aizdedzes sveces.

Izņemiet aizdedzes sveces.
