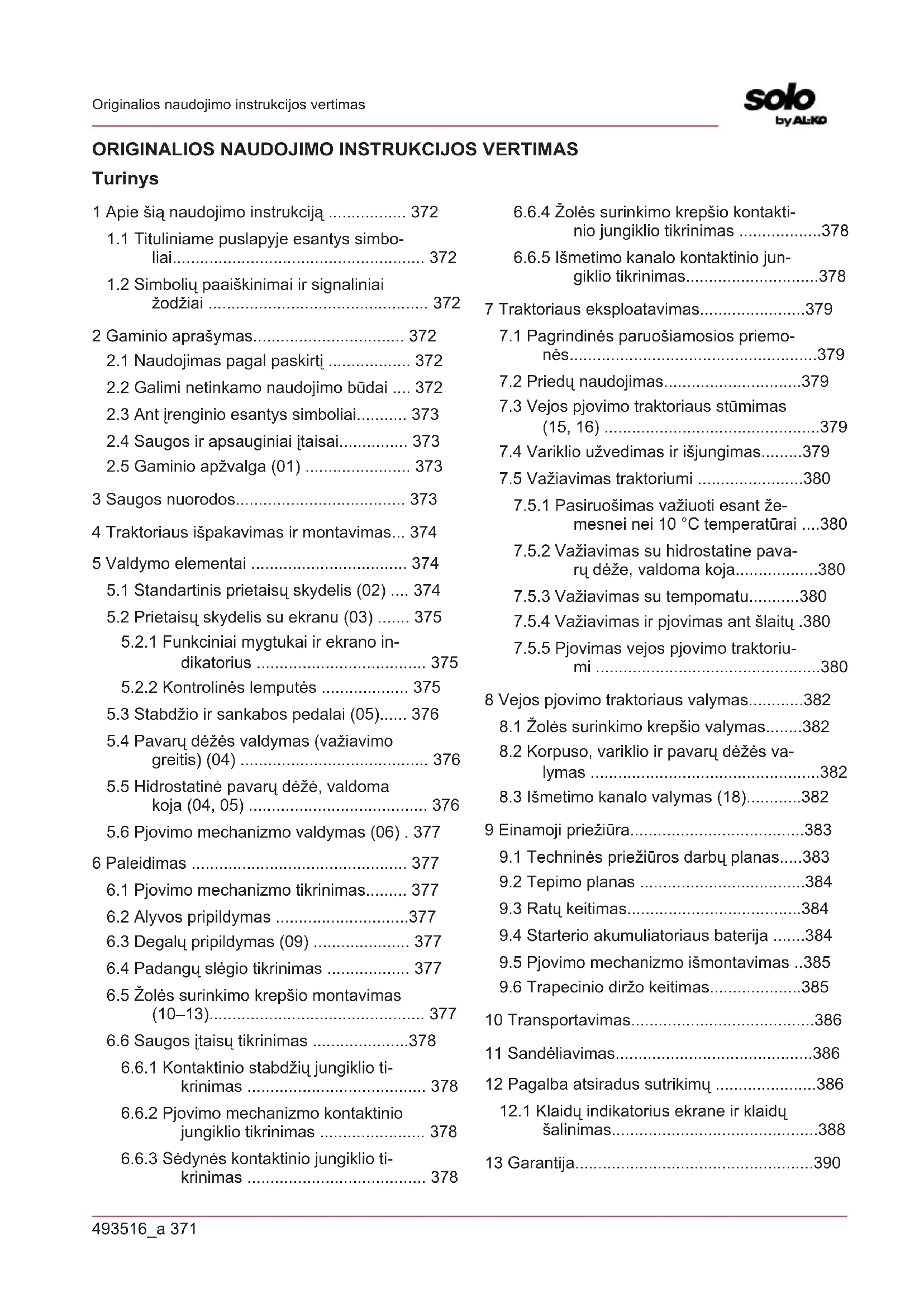

NAUDOJIMO INSTRUKCIJA T 20105.6 HD V2 SOLO

Turinys 1 Apie šią naudojimo instrukciją ................. 372

1.1 Tituliniame puslapyje esantys simbo-

liai....................................................... 372

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 372 2 Gaminio aprašymas................................. 372

2.1 Naudojimas pagal paskirtį .................. 372

2.2 Galimi netinkamo naudojimo būdai .... 372

2.3 Ant įrenginio esantys simboliai........... 373

2.4 Saugos ir apsauginiai įtaisai............... 373

2.5 Gaminio apžvalga (01) ....................... 373

3 Saugos nuorodos..................................... 373 4 Traktoriaus išpakavimas ir montavimas... 374 5 Valdymo elementai .................................. 374

5.1 Standartinis prietaisų skydelis (02) .... 374

5.2 Prietaisų skydelis su ekranu (03) ....... 375

5.2.1 Funkciniai mygtukai ir ekrano in-

dikatorius ..................................... 375

5.2.2 Kontrolinės lemputės ................... 375

5.3 Stabdžio ir sankabos pedalai (05)...... 376

5.4 Pavarų dėžės valdymas (važiavimo

greitis) (04) ......................................... 376

5.5 Hidrostatinė pavarų dėžė, valdoma

6.3 Degalų pripildymas (09) ..................... 377

6.4 Padangų slėgio tikrinimas .................. 377

6.5 Žolės surinkimo krepšio montavimas

(10–13)............................................... 377

6.6 Saugos įtaisų tikrinimas .....................378

6.6.1 Kontaktinio stabdžių jungiklio ti-

6.6.3 Sėdynės kontaktinio jungiklio ti-

krinimas ....................................... 378

6.6.4 Žolės surinkimo krepšio kontakti-

7.1 Pagrindinės paruošiamosios priemo-

7.3 Vejos pjovimo traktoriaus stūmimas

(15, 16) ...............................................379

7.4 Variklio užvedimas ir išjungimas.........379

7.5 Važiavimas traktoriumi .......................380

7.5.1 Pasiruošimas važiuoti esant že-

mesnei nei 10°C temperatūrai ....380

7.5.2 Važiavimas su hidrostatine pava-

rų dėže, valdoma koja..................380

7.5.3 Važiavimas su tempomatu...........380

7.5.4 Važiavimas ir pjovimas ant šlaitų .380

8.1 Žolės surinkimo krepšio valymas........382

8.2 Korpuso, variklio ir pavarų dėžės va-

9.1 Techninės priežiūros darbų planas.....383

9.5 Pjovimo mechanizmo išmontavimas ..385

12.1 Klaidų indikatorius ekrane ir klaidų

Vokiška versija yra originali naudojimo ins- trukcija. Visos kitos kalbų versijos yra origina- lios naudojimo instrukcijos vertimai.

Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.

Perduokite įrenginį kitiems asmenims tik kar- tu su šia naudojimo instrukcija.

Perskaitykite ir laikykitės šioje naudojimo ins- trukcijoje pateiktų saugos ir įspėjamųjų nuro- dymų.

Vejos pjovimo traktoriai pristatomi įvairių įran- gos variantų. Atkreipkite dėmesį į tai, kad pa- veikslėliai gali šiek tiek skirtis nuo originalo. Jei kiltų sunkumų suprasti aprašymus, kreip- kitės į specializuotas dirbtuves arba į gamin- toją.

Laikykitės pridedamos montavimo instrukci- jos ir benzininio variklio naudojimo instrukci- jos.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė Prieš eksploatuodami būtinai ati- džiai perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir sklandaus valdymo sąlyga. Naudojimo instrukcija Neeksploatuokite benzininio įrengi- nio šalia atviros liepsnos arba šilu- mos šaltinių.

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai PAVOJUS! Nurodo gresiančią pavojingą si- tuaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ĮSPĖJIMAS! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas. ATSARGIAI! Nurodo galimą pavojingą situ- aciją, kurios neišvengus galimas lengvas arba vi- dutinio sunkumo sužalojimas. DĖMESIO! Nurodo situaciją, kurios neišven- gus galima materialinė žala. NUORODA Specialios nuorodos dėl ge- resnio suprantamumo ir valdymo.

Vejos pjovimo traktoriai su galinio žolės išmetimo funkcija gaminami įvairių modelių. Tolesniuose šioje naudojimo instrukcijoje pateiktuose aprašy- muose atkreipkite dėmesį į tai, kad perskaitytu- mėte savo vejos pjovimo traktoriui tinkantį apra- šymą. Jūsų vejos pjovimo traktoriaus požymiai:

Pavarų dėžė: hidrostatinė, valdoma koja

Peilių sankaba: elektromagnetinė

Krepšio ištuštinimas: elektra, teleskopine svirtimi Be to, yra skirtumų mulčiavimo sistemose, vari- klio tipe, variklio galioje ir pjovimo plotyje. Tipų skirtumai:

Pavarų dėžės apvedimo vožtuvo atblokavimo įtaisas

2.1 Naudojimas pagal paskirtį

Vejos pjovimo traktorius skirtas žolei pjauti priva- čių namų ir sodybų soduose su maks. 10° (18%) nuolydžiu. Papildomas naudojimas, pvz., mulčia- vimas leidžiamas tik naudojant originalius priedus ir laikantis maksimalių apkrovos verčių. Šis prietaisas yra skirtas naudoti asmeniniame ūkyje. Bet koks kitoks naudojimas ir neleistinas permontavimas arba primontavimas laikomas naudojimu ne pagal paskirtį, todėl garantija tam- pa negaliojanti ir netenkama atitikties (CE ženklo) bei gamintojas neprisiima atsakomybės už nau- dotojo arba trečiųjų asmenų patirtą žalą.

2.2 Galimi netinkamo naudojimo būdai

Vejos pjovimo traktorius neskirtas naudoti komer- ciniais tikslais viešuosiuose parkuose, sporto aikštėse, žemės ir miškų ūkyje. ĮSPĖJIMAS! Pavojai dėl vejos pjovimo traktoriaus perkrovos! Naudodami priekabą, ypač atkreipkite dėmesį į tai, kad nebūtų viršytos tempiamos apkrovos ir įkalnės / nuolydžiai. Virši- jus gali būti viršyta vejos pjovimo traktoriaus stab- dymo galia ir sukeltos pavojingos situacijos.493516_a 373 Saugos nuorodos NUORODA Atkreipkite dėmesį į tai, kad vejos pjovimo traktoriui neišduotas leidimas va- žiuoti keliais, taigi, viešuosiuose keliuose jį eks- ploatuoti draudžiama!

2.3 Ant įrenginio esantys simboliai

Prieš pradėdami eksploatuoti perskaitykite naudojimo instrukci- ją! Pjaunant darbo zonoje neturi būti kitų asmenų, ypač vaikų ir gyvū- nų. Prieš atlikdami techninės priežiū- ros ir remonto darbus, ištraukite uždegimo raktą! Dėmesio – pavojus! Laikykite plaštakas ir pėdas toliau nuo pjo- vimo mechanizmo! Nevažiuokite ant šlaitų su dides- niu nei 10° (18%) posvyriu! Pavojus: Neikite čia! Pavojus nudegti prisilietus prie karštų paviršių!

2.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Pavojus dėl išmontuotų arba netinkamai naudojamų apsauginių įtaisų! Bet koks eksploatavimas su išmontuotais arba netin- kamai naudojamais apsauginiais įtaisais drau- džiamas. Sugedusius apsauginius įtaisus būtina nedelsiant suremontuoti arba pakeisti! Apsauginiams įtaisams pirmiausia priskiriami:

kontaktinis žolės surinkimo krepšio jungiklis;

kontaktinis sėdynės jungiklis;

išmetimo kanalo kontaktinis jungiklis.

2.5 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis 1 Vairaratis 2 Prietaisų skydelis 3 Stabdžio pedalas 4 Variklio gaubtas 5 Atgalinės eigos pavaros aktyvini- mas 6 Priekinės eigos pavaros aktyvini- mas 7 Pjovimo mechanizmas 8 Pjovimo aukščio reguliatorius 9 Pavarų dėžės apvedimo vožtuvas 10 Žolės surinkimo krepšio jutiklis 11 Krepšio valdymo įtaisas 12 Žolės surinkimo krepšys 13 Vairuotojo sėdynė 14 Elektrinis krepšio valdymo įtaisas* 15 Stabdžio pedalo fiksavimo svirtis 16 Tempomato svirtis*

Vaikams arba kitiems asmenims, neskaičiu- siems eksploatacijos instrukcijos, prietaisą naudoti draudžiama.

Atkreipkite dėmesį į vietoje galiojančiose tai- syklėse nurodytą mažiausią valdymo darbus atliekančių asmenų amžių.

Nurodykite vaikams ir jaunuoliams, kad ne- žaistų su įrenginiu.

Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

Neprileiskite pašalinių asmenų prie pavojaus zonos.

Naudotojas atsakingas už kitų asmenų suža- lojimą ir jų turto sugadinimą.LT 374 493516_a Traktoriaus išpakavimas ir montavimas

Prietaiso remonto darbus turi atlikti gaminto- jas arba vienas iš jo klientų aptarnavimo sky- rių.

Vejos pjovimo traktorius yra be leidimo va- žiuoti keliais bei juo negalima važiuoti viešai- siais keliais.

Nepjaukite siaučiant audrai. Apsaugos nuo žaibo smūgio nėra.

Nesivežkite ant įrenginio kartu keleivių.

Nepjaukite žolės ant šlaitų, kurių nuolydis di- desnis nei 10° (18%).

Pavartojus alkoholio, medikamentų, veikian- čių reakciją, arba narkotikų, su vejos pjovimo traktoriumi ir (arba) prie jo pritvirtintais prie- dais dirbti draudžiama.

Visada pjaukite skersai šlaito.

Laikykitės vietoje galiojančių, leidžiamų eks- ploatavimo laikų.

Vejos pjovimo traktorius dėl savosios masės gali sunkiai sužaloti. Pakraudami ir iškrauda- mi vejos pjovimo traktorių, kad galėtumėte jį transportuoti transporto priemonėje arba prie- kaboje, būkite ypač atsargūs.

Šį vejos pjovimo traktorių vilkti draudžiama. Norėdami transportuoti viešaisiais keliais, naudokite savo transporto priemonę.

Neeksploatuokite vejos pjovimo traktoriaus blogai vėdinamose darbo zonose (pvz., gara- že). Nuodingose dujose yra nuodingo anglies monoksido ir kitų kenksmingų medžiagų.

4 TRAKTORIAUS IŠPAKAVIMAS IR

MONTAVIMAS Laikykitės pridedamos montavimo instrukcijos, kaip išpakuoti ir montuoti traktorių. NUORODA Taip pat laikykitės pridedamos benzininio variklio naudojimo instrukcijos. ĮSPĖJIMAS! Pavojai nevisiškai sumonta- vus! Draudžiama eksploatuoti vejos pjovimo trak- torių, kol jis iki galo nesumontuotas! Atlikite visus montavimo instrukcijoje aprašytus montavimo darbus. Iškilus abejonių, prieš eksploatacijos pra- džią pasiteiraukite specialisto, ar buvo tinkamai sumontuota! Patikrinkite visus saugos ir apsaugi- nius įtaisus, ar jie yra ir veikia! 5 VALDYMO ELEMENTAI Toliau aprašomi vejos pjovimo traktorių su galinio išmetimo funkcija valdymo elementai. Atkreipkite dėmesį į tai, kad perskaitytumėte savo vejos pjo- vimo traktoriui tinkantį aprašymą.

5.1 Standartinis prietaisų skydelis (02)

Toliau aiškinami standartinio prietaisų skydelio elementai. Variklio sūkių skaičiaus reguliavimas NUORODA Atkreipkite dėmesį į tai, kad ak- tyvinus reguliatorių važiuojant, veikiamas greitis! Reguliatorius su integruota „Choke“ funkcija: Perstumiant reguliatorių (02/2), padidinamas ir sumažinamas variklio sūkių skaičius. Viršutinėje padėtyje įjungiamas „Choke“. „Choke“ įjungimas: perstumkite reguliato- rių iki galo į viršų iki „Choke“ simbolio. Šią padėtį naudokite tik varikliui paleisti. Pastaba Kai kurių variantų traktoriuose yra atskiras mygtukas „Choke“ (02/1) prietaisų skydelyje. Tada, norint užvesti traktorių, jį reikia patraukti papildomai. jei variklis veikia, mygtuką vėl lėtai nustum- kite atgal! Pjovimo režimas: šioje padėtyje variklis veikia maksimaliu sūkių skaičiumi. Tuščioji eiga: šioje padėtyje variklis veikia mažiausiu sūkių skaičiumi. Uždegimo spynelė (02/4) Padėtis Veikimas 0 Variklis išjungtas. Uždegimo raktelį galima ištraukti. I Žibintai įjungti. Paleidus variklį, šioje padėtyje įjun- giami žibintai. II Darbinė padėtis, kai variklis veikia. III Paleidimo padėtis, skirta paleisti va- riklį. Kai tik variklis pradės veikti, atleiskite raktelį. Tada jis atšoks atgal į II dar- binę padėtį.493516_a 375 Valdymo elementai

5.2 Prietaisų skydelis su ekranu (03) Perskaitykite šį skyrių, jei Jūsų vejos pjovimo

traktoriuje yra ekranas virš standartinio prietaisų skydelio.

5.2.1 Funkciniai mygtukai ir ekrano indikatorius

Dienos darbo valandos (indikatorius su vieta po kablelio) Nuoroda: dienos darbo valandos rodomos dešimtainėje siste- moje (1,5h = 1h 30min.). arba

bendros darbo valandos (indikatorius su vieta po kablelio) Nuoroda: Bendros darbo valandos pradedamos skaičiuoti, kai tik uždegimo raktelis pasukamas į I padėtį. 03/5 Skirta ekrano indikatoriui perjungti:

Dienos darbo valandos

Baterijos įtampa Pastaba Jei uždegimo raktelis uždegimo spynelėje yra padėtyje „I“, bendros darbo valandos skaičiuojamos toliau. 03/13 Dienos darbo valandos atstatomos ties „0“. Pastaba Galima atstatyti dienos darbo valandas ties „0“, tačiau bendrų darbo valandų atstatyti negalima.

5.2.2 Kontrolinės lemputės

Poz. Pavadinimas Rodmuo šviečia: 03/1

sugedus arba išsikrovus starterio akumuliatorių baterijai.

Nutrūko variklio akumuliatorių baterijos kabelis.

Sugedo saugiklis (15 A mėlynas).

išsikrovus starterio akumuliatorių baterijai. Pastaba Užsidegus šiam rodmeniui, kreipkitės į specializuotas dirbtuves! 03/3 pripildžius žolės surinkimo krepšį. Ištuštinkite žolės surinkimo krepšį! 03/4 įjungus pjovimo mechanizmą. 03/6 jei pjovimo mechanizmas buvo atblokuotas atbulinei eigai.LT 376 493516_a Valdymo elementai Poz. Pavadinimas Rodmuo šviečia: 03/7 nuėmus žolės surinkimo krepšį arba jo neuždarius pagal reikalavi- mus. 03/8 įjungus žibintus. 03/9 aktyvinus stabdį ir jį užfiksavus. 03/10 jei bake dar likę tik maždaug 1,5 litro degalų. 03/11 jei alyvos lygis nesiekia tam tikro lygio. 03/12 jei vairuotojas išlipa iš traktoriaus:

veikiant varikliui (stabdys užfiksuotas)

5.3 Stabdžio ir sankabos pedalai (05)

Stabdys: jei stabdžio pedalą (05/1) nuspau- site iki galo, bus aktyvintas stabdys pavarų dėžėje ir traktorius bus stabdomas.

Stovėjimo stabdys: jei esant nuspaustam stabdžio pedalui (05/1) fiksavimo svirtį (05/2) paspausite į viršų, stabdys bus užfiksuotas. Iš naujo paspaudus stabdžio pedalą, stabdys bus atleistas.

5.4 Pavarų dėžės valdymas (važiavimo

greitis) (04) Vejos pjovimo traktoriuose sumontuota hidrostati- nė pavarų dėžė, kuri valdoma koja. Kai kurie modeliai yra su tempomatu. Važiavimui į priekį ir atgal dešinėje pusėje yra du atskiri pedalai. Važiavi- mo kryp- tis Aprašymas Į priekį Norėdami važiuoti į priekį, aktyvinki- te dešinįjį pedalą (04/2). Važiavi- mo kryp- tis Aprašymas Atgal Norėdami važiuoti atgal, aktyvinkite kairįjį pedalą (04/1). Pastaba Jei aktyvinamas tik atbuli- nės eigos pedalas, pjovimo mecha- nizmas išjungiamas. Pjovimas važiuojant atbuline eiga: žr. Skyrius 7.5.5 "Pjovimas vejos pjovimo traktoriumi", puslapis380.

5.5 Hidrostatinė pavarų dėžė, valdoma koja

(04, 05) Koja valdoma hidrostatinė pavarų dėžė aktyvina- ma dviem pedalais (04/1 ir 04/2). Norėdami pradėti važiuoti, veikiant varikliui, iš pradžių atleiskite stovėjimo stabdį (05/2) ir po to aktyvinkite priekinės eigos pedalą (04/2) arba at- bulinės eigos pedalą (04/1). Kuo toliau spausite pedalą, tuo greičiau važiuosite pasirinkta krypti- mi. Važiavimas į priekį: dešinėje pusėje paspauski- te išorinį pedalą (04/2). Važiavimas atbuline eiga: dešinėje pusėje pa- spauskite vidinį pedalą (04/1).493516_a 377 Paleidimas

5.6 Pjovimo mechanizmo valdymas (06)

Pjovimo aukščio nustatymas Traktoriaus pjovimo mechanizmą svirtimi (06/2) dešinėje šalia vairuotojo sėdynės galima regu- liuoti į aukštį keliomis pakopomis.

1. Judinkite reguliavimo svirtį (06/2) norima

kryptimi. Svirtis žemyn reiškia mažą pjovimo aukštį, svirtis į viršų – didelį pjovimo aukštį. Pjovimo mechanizmo įjungimas Elektros įjungimas: Prietaisų skydelio srityje yra jungiklis (02/5). Juo įjungsite pjovimo mechaniz- mą (t. y. padėtis „1“). 6 PALEIDIMAS ĮSPĖJIMAS! Pavojai nevisiškai sumonta- vus! Draudžiama eksploatuoti vejos pjovimo trak- torių, kol jis iki galo nesumontuotas! Atlikite visus montavimo instrukcijoje aprašytus montavimo darbus. Iškilus abejonių, prieš eksploatacijos pra- džią pasiteiraukite specialisto, ar buvo tinkamai sumontuota! Patikrinkite visus saugos ir apsaugi- nius įtaisus, ar jie yra ir veikia!

6.1 Pjovimo mechanizmo tikrinimas

Prieš naudodami visada atlikite apžiūrimąją kon- trolę, ar pjovimo įrankis, tvirtinimo kaiščiai ir visas pjovimo mazgas nesusidėvėję ir nepažeisti. No- rint išvengti disbalanso, susidėvėjusius arba pa- žeistus peilius reikia pakeisti naujais.

6.2 Alyvos pripildymas

Prieš pirmą kartą pradedant eksploatuoti, į variklį reikia pripildyti alyvos. Apie tai žr. variklio gamin- tojo instrukciją. Taip pat atkreipkite dėmesį į tai, kad alyvą reikia reguliariais intervalais tikrinti ir prireikus papildyti.

6.3 Degalų pripildymas (09)

ĮSPĖJIMAS! Pavojai naudojant degalus! Degalai yra labai degūs. Degalų baką pildykite tik lauke! Nerūkykite! Nepilkite degalų veikiant arba esant karštam varikliui! Degalams pilti naudokite tinkamą piltuvą arba pil- dymo vamzdį, kad degalų neužpiltumėte ant vari- klio, korpuso arba žemės. Dėl saugumo priežasčių pažeistą degalų bako dangtelį ir kitus dangtelius pakeiskite. Jei degalų išbėgo per kraštus, variklio paleisti ne- galima. Nuvežkite traktorių nuo degalais užterš- tos vietos ir išlietus degalus nuo žemės, variklio ir korpuso sugerkite bei nuvalykite šluoste. Nemėginkite užvesti, kol neišgaruos degalų ga- rai. Laikykite degalus tik tam skirtuose induose. Naudokite bešvinį benziną, min. ROZ 91. Bako pripildymas

1. Prireikus išjunkite variklį ir dėl saugumo iš-

traukite uždegimo raktelį.

2. Palaukite, kol variklis šiek tiek atvės (sprogi-

mo pavojus dėl užsidegusių degalų!).

3. Paspauskite bako uždarymo dangtelį (09/1).

4. Pasukite bako uždarymo dangtelį (09/1) į vir-

šų. Bako uždarymo dangtelis (09/1) atsklen- džiamas.

5. Atidarykite bako dangtelį (09/2) ir pripildykite

degalų. Nuoroda:Stenkitės neperpildyti degalų re- zervuaro!

6. Uždarykite bako dangtelį (09/2).

7. Uždarykite bako uždarymo dangtelį (09/1)

taip, kad jis užsifiksuotų.

6.4 Padangų slėgio tikrinimas

Reguliariai tikrinkite padangų slėgį.

Reikalingą oro slėgį pažiūrėkite ant padangų (rekomendacija 1 bar). NUORODA 1PSI = 0,07bar. Standartiniu kojiniu oro siurbliu galima patikrinti padangų slėgį ir prireikus pripūsti oro.

6.5 Žolės surinkimo krepšio montavimas

(10–13) Vejos pjovimo traktoriai pristatomi su žolės surin- kimo krepšiu. Atkreipkite dėmesį į tai, kad pa- veikslėliai gali šiek tiek skirtis nuo originalo. Žolės surinkimo krepšio pripildymo lygio signalizatoriaus nustatymas Pripildymo lygio signalizatorius garso signalu si- gnalizuoja, kai reikia ištuštinti žolės surinkimo krepšį. Pripildymo lygio signalizatorių galima nustatyti į 6 padėtis, atsižvelgiant į pjaunamos medžiagos sa- vybes. Esant sausai pjaunamai medžiagai, pripil- dymo lygio signalizatorių nustumkite į mažesnes padėtis. Esant šlapiai arba drėgnai pjaunamai medžiagai, pripildymo lygio signalizatorių nustaty- kite ilgesnį. Tai turi įtakos žolės surinkimo krepšio pripildymui.

1. Išjunkite variklį (žr. Skyrius 7.4 "Variklio užve-

dimas ir išjungimas", puslapis379).LT 378 493516_a Paleidimas

2. Nuimkite žolės surinkimo krepšį (žr. Skyrius

8.1 "Žolės surinkimo krepšio valymas", pusla-

3. Nustatykite pripildymo lygio signalizatorių

(10/1) ties pjaunama medžiaga (10/a), kol jis pasieks norimą padėtį.

4. Vėl užkabinkite žolės surinkimo krepšį.

Žolės surinkimo krepšio užkabinimas

1. Laikykite žolės surinkimo krepšį viena ranka

už krepšio rankenos (11/1), kita – už laikymo angos galinėje pusėje (11/2).

2. Padėkite žolės surinkimo krepšį simetriškai

ant kreipiamosios (11/3).

3. Kita ranka paverskite žolės surinkimo krepšį

šiek tiek į priekį (12), kad užsifiksuotų prieki- nė žolės surinkimo krepšio dalis.

4. Dabar žolės surinkimo krepšį vėl pasukite že-

5. Patikrinkite, ar žolės surinkimo krepšys yra

6.6 Saugos įtaisų tikrinimas

Saugos įtaisus reikia patikrinti kaskart prieš užve- dant vejos pjovimo traktorių. ĮSPĖJIMAS! Pavojus tikrinant saugos įtaisus! Saugos įtaisus galima tikrinti tik nuo vai- ruotojo sėdynės ir jei šalia nėra kitų asmenų arba gyvūnų! Visas patikras atlikite ant lygaus pagrindo, kad vejos pjovimo traktorius negalėtų netikėtai nurie- dėti.

6.6.1 Kontaktinio stabdžių jungiklio

tikrinimas Kontaktinis stabdžių jungiklis užtikrina, kad vari- klis negalėtų būti užvestas, kai aktyvinamas stab- dys.

1. Variklis išjungtas.

2. Atsisėskite ant vairuotojo sėdynės.

3. Atleiskite stovėjimo stabdį, aktyvindami stab-

4. Pamėginkite užvesti variklį (uždegimo raktelis

III padėtyje). NUORODA Variklis neturi užsivesti!

6.6.2 Pjovimo mechanizmo kontaktinio

jungiklio tikrinimas Pjovimo mechanizmo kontaktinis jungiklis užtikri- na, kad variklio nebus galima užvesti, kol pjovimo mechanizmas bus aktyvus.

1. Variklis išjungtas.

2. Atsisėskite ant vairuotojo sėdynės.

3. Nuspauskite stabdžio pedalą (05/1) ir akty-

vinkite stovėjimo stabdį (05/2).

4. Įjunkite pjovimo mechanizmą (02/5, padėtis

5. Pamėginkite užvesti variklį (uždegimo raktelis

III padėtyje). NUORODA Variklis neturi užsivesti!

6.6.3 Sėdynės kontaktinio jungiklio

tikrinimas Sėdynės kontaktinis jungiklis užtikrina, kad vari- klis išsijungs, kai tik esant įjungtam pjovimo me- chanizmui ant vairuotojo sėdynės nebesėdės as- muo.

1. Atsisėskite ant vairuotojo sėdynės.

2. Nuspauskite stabdžio pedalą (05/1) ir akty-

vinkite stovėjimo stabdį (05/2).

3. Užveskite variklį ir palikite jį veikti maksimaliu

4. Įjunkite pjovimo mechanizmą (02/5, padėtis

5. Atsistodami sumažinkite sėdynės apkrovą

(nenulipkite!). NUORODA Variklis turi išsijungti!

6.6.4 Žolės surinkimo krepšio kontaktinio

jungiklio tikrinimas Žolės surinkimo krepšio kontaktinis jungiklis užti- krina, kad variklis išsijungia, kai esant įjungtam pjovimo mechanizmui žolės surinkimo krepšys užkabintas netinkamai.

1. Atsisėskite ant vairuotojo sėdynės.

2. Nuspauskite stabdžio pedalą (05/1) ir akty-

vinkite stovėjimo stabdį (05/2).

3. Užveskite variklį ir palikite jį veikti maksimaliu

4. Įjunkite pjovimo mechanizmą (02/5, padėtis

5. Šiek tiek pakelkite žolės surinkimo krepšį ar-

ba aktyvinkite atidarymo jungiklį. NUORODA Variklis turi išsijungti!

6.6.5 Išmetimo kanalo kontaktinio jungiklio

tikrinimas Išmetimo kanalo kontaktinis jungiklis užtikrina, kad esant išmontuotam išmetimo kanalui negali- ma paleisti vejos pjovimo traktoriaus.

1. Nuimkite žolės surinkimo krepšį.493516_a 379

Traktoriaus eksploatavimas

2. Pašalinkite išmetimo kanalą (18/2).

3. Atsisėskite ant vairuotojo sėdynės.

4. Nuspauskite stabdžio pedalą (05/1) ir akty-

vinkite stovėjimo stabdį (05/2).

5. Užveskite variklį.

NUORODA Variklis neturi užsivesti! 7 TRAKTORIAUS EKSPLOATAVIMAS ĮSPĖJIMAS! Pavojai dėl nepakankamų ži- nių apie vejos pjovimo traktorių! Prieš užves- dami tiksliai perskaitykite eksploatavimo instrukci- ją! Ypač atkreipkite dėmesį į visas saugos nuoro- das! Sąžiningai atlikite visus montavimo darbus ir visus eksploatacijos pradžios darbus. Iškilus abe- jonių, teiraukitės gamintojo!

7.1 Pagrindinės paruošiamosios priemonės

Pjaudami visada avėkite tvirtus batus ir mū- vėkite ilgas kelnes. Niekada nepjaukite basi arba atvirais sandalais.

Patikrinkite visą teritoriją, kurioje naudojamas vejos pjovimo traktorius. Pašalinkite visus akmenis, lazdas, vielas, kaulus ir kitus sve- timkūnius, kurie galėtų būti pagriebti ir iš- sviesti. Net ir pjaudami stebėkite, ar nėra svetimkūnių.

Atlikite visus skyriuje „Eksploatacijos pradžia“ aprašytus darbus. Ypač tai galioja saugos įtaisų patikrai.

Kroviniams tempti naudokite tik traukos ir su- kabinimo įtaisą! Neviršykite atraminės apkro- vos.

Transportuoti daiktus ant vejos pjovimo trak- toriaus draudžiama!

7.2 Priedų naudojimas

ĮSPĖJIMAS! Pavojus dėl netinkamų prie- dų arba netinkamų priedų naudojimo! Visada naudokite tik originalius traktoriaus gamintojo priedus! Laikykitės naudojimo nurodymų, pateiktų pridedamoje naudojimo instrukcijoje! Naudojant neleistinus priedus arba netinkamai, gali kilti didelių pavojų operatoriui ir tretiesiems asmenims. Vejos pjovimo traktorius galėtų būti perkrautas. To pasekmė gali būti sunkūs nelai- mingi atsitikimai.

7.3 Vejos pjovimo traktoriaus stūmimas (15,

16) ATSARGIAI! Pavojus stumiant ant nuo- žulnų! Stumkite vejos pjovimo traktorių tik ant horizontalių paviršių! Nuožulniose vietose vejos pjovimo traktorius galėtų nevaldomai nuriedėti nuo kalno. Esant koja valdomai hidrostatinei pavarai Apvedimo vožtuvo svirtis (15/1) yra galinėje deši- niojoje rato nišoje. Apvedimo vožtuvo atsklendimas T3 pavarų dėžė- je (tipas: T15, T16, T18):

1. Ištraukite apvedimo vožtuvo svirtį (15/1) ir už-

kabinkite į viršų (16).

2. Atleiskite stabdį.

ð Vejos pjovimo traktorių dabar galima stumti. Apvedimo vožtuvo atsklendimas G700 pavarų dėžėje (tipas: T20, T23):

1. Sustumkite apvedimo vožtuvo svirtį (15/1) ir

užkabinkite į viršų (16).

2. Atleiskite stabdį.

ð Vejos pjovimo traktorių dabar galima stumti.

7.4 Variklio užvedimas ir išjungimas

1. Atsisėskite ant vairuotojo sėdynės.

2. Iki galo nuspauskite stabdžio pedalą (05/1)

kairėje pusėje ir užfiksuokite jį fiksavimo svir- timi (05/2).

3. Įsitikinkite, kad pjovimo mechanizmas NEĮ-

JUNGTAS. Tuo tikslu patikrinkite jungiklio su svirtele padėtį (02/5, padėtis „0“).

4. Judinkite variklio sūkių skaičiaus reguliatorių

(02/2) ant viršutinės atramos. Priklausomai nuo įrangos varianto, ten yra „Choke“ simbo- lis. Jei ne, patraukite atskirą „Choke“ mygtu- ką (02/1).

5. Įkiškite uždegimo raktelį į uždegimo spynelę

6. Pasukite uždegimo raktelį į III padėtį ir laikyki-

te jį ten tol, kol variklis pradės veikti. Nuoroda:Kad būtų tausojama starterio aku- muliatorių baterija, mėginimas užvesti neturė- tų trukti ilgiau nei maždaug 5 sekundes.

7. Tada uždegimo raktelį atleiskite. Jis automa-

tiškai peršoks į II padėtį.

8. Judinkite variklio sūkių skaičiaus reguliatorių

(02/2) į darbinę padėtį. Esant įrangos varian- tui su mygtuku „Choke“, jį vėl įspauskite (02/1).LT 380 493516_a Traktoriaus eksploatavimas Variklio išjungimas

1. Išjunkite pjovimo mechanizmą (02/5).

2. Nustatykite variklio sūkių skaičiaus reguliato-

rių (02/2) į tuščiosios eigos padėtį.

3. Nuspauskite stabdžio pedalą (05/1) ir užfik-

suokite jį fiksavimo svirtimi (05/2).

4. Pasukite uždegimo raktelį (02/4) į padėtį „0“.

5. Ištraukite uždegimo raktelį.

ĮSPĖJIMAS! Pavojus dėl karšto variklio! Išjungdami variklį atkreipkite dėmesį į tai, kad karštos variklio dalys, (pvz., duslintuvai) šalia esantys daiktai ir medžiagos, gali užsidegti.

7.5 Važiavimas traktoriumi

ĮSPĖJIMAS! Pavojus dėl nepritaikyto greičio! Važiuokite lėtai, ypač pradžioje, kad pri- prastumėte prie traktoriaus važiavimo ir stabdy- mo elgsenos! Prieš keisdami kryptį, kaskart va- žiavimo greitį sumažinkite taip, kad vairuotojas vi- sada galėtų suvaldyti vejos pjovimo traktorių ir jis tuo metu negalėtų apvirsti! Jūsų traktorius valdomas koja valdoma hidrostati- ne pavarų dėže.

7.5.1 Pasiruošimas važiuoti esant žemesnei

nei 10°C temperatūrai

1. Įsitikinkite, kad pjovimo mechanizmas NEĮ-

JUNGTAS. Tuo tikslu patikrinkite jungiklį su svirtele (02/5, padėtis „0“).

2. Užveskite variklį ir, kad būtų optimizuota

transmisinės alyvos klampa, leiskite jam maždaug 30 sekundžių pašilti. Po to trakto- riumi galite važiuoti. Pjovimo mechanizmą reikėtų įjungti tik tada, kai variklis kelias minu- tes veiks.

7.5.2 Važiavimas su hidrostatine pavarų

1. Nuspauskite stabdžio pedalą (05/1) ir užfik-

suokite jį fiksavimo svirtimi (05/2).

2. Nustatykite pjovimo mechanizmą ties di-

džiausiu pjovimo aukščiu (06/2).

3. Užveskite variklį.

4. Aktyvinkite stabdį (05/1).

5. Lėtai spauskite koja pedalą pageidaujama

6. Kuo toliau spausite pedalą, tuo greičiau judės

traktorius pasirinkta kryptimi.

7. Norėdami sustoti, nukelkite koją nuo pedalo ir

paspauskite stabdžio pedalą (05/1). NUORODA Visada, kai išlipate iš trakto- riaus, aktyvinkite stovėjimo svirtį nuspaudę stab- džio pedalą, kad traktorius negalėtų nuriedėti.

7.5.3 Važiavimas su tempomatu

NUORODA Tempomatą galima įjungti tik važiuojant priekine eiga. Aktyvinus stabdį, tempo- matas išjungiamas automatiškai. Tempomato įjungimas / išjungimas:

Pasukite svirtį (02/3) į viršų. Tempomatas įjungiamas.

Pasukite svirtį (02/3) žemyn. Tempomatas išjungiamas.

7.5.4 Važiavimas ir pjovimas ant šlaitų

ĮSPĖJIMAS! Pavojus dėl klaidų važiuo- jant ant šlaitų! Važiuodami ant šlaitų, būkite ypač atsargūs! „Saugaus“ šlaito nebūna. Tuo tikslu ypač laikykitės saugos nuorodų! Jei prasi- suktų ratai arba važiuojant į įkalnę transporto priemonė sustotų, atjunkite pjovimo mechanizmą ir pakabinamus padargus. Po to lėtai važiuodami žemyn ir tiesiai nuvažiuokite nuo šlaito! Dėl pilnos žolės surinkimo dėžės svorio didėja pavojus, kad vejos pjovimo traktorius apvirs!

Nevažiuokite šlaituose, kurių nuolydis dides- nis nei 10° (18%)! Pavyzdys: tai atitinka 18cm aukščio skirtumą vienam metrui ilgio.

Nevažiuokite trūkčiodami.

Nestabdykite trūkčiodami.

Išlaikykite mažą važiavimo greitį.

Nevažiuokite skersai šlaito.

Stipriai negreitinkite.

Nevairuokite trūkčiodami.

7.5.5 Pjovimas vejos pjovimo traktoriumi

Kad nupjautumėte tolygiai, važiavimo greitį pritai- kykite prie vejos sąlygų. Norėdami nupjauti, pe- dalu pasirinkite maks. 2/3 galimo važiavimo grei- čio. Maksimalus traktoriaus greitis skirtas tik va- žiuoti neįjungus pjovimo mechanizmo. Paprastai pjovimo aukštis yra 4–5cm. Tai atitinka 2 arba 3 Aukščio reguliatoriaus fiksatorius (06/2). Kai žolė drėgna ir šlapia, pjaukite su didesniu pjo- vimo aukščiu. Kai žolė yra labai aukšta, tikslinga ją nupjauti dviem etapais. Pirmajame etape nustatykite pjo- vimo mechanizmą ties maksimaliu pjovimo aukš-493516_a 381 Traktoriaus eksploatavimas čiu. Tada antrajame etape galite nustatyti normą aukštį.

7.5.5.1 Pjovimo mechanizmo įjungimas

NUORODA Pjovimo mechanizmą galima įjungti tik tada, kai variklis bus maždaug vieną mi- nutę pašilęs! Įjungiant pjovimo mechanizmą, ve- jos pjovimo traktorius neturėtų stovėti aukštoje žolėje.

1. Užveskite variklį.

2. Judinkite variklio sūkių skaičiaus reguliatorių

(02/2) į darbinę padėtį.

3. Nustatykite pjovimo mechanizmą ties di-

džiausiu pjovimo aukščiu (06/2).

4. Įjunkite pjovimo mechanizmą jungikliu su

svirtele (02/5, padėtis „1“).

6. Važiuokite vejos pjovimo traktoriumi.

7.5.5.2 Pjovimas važiuojant atbuline eiga

NUORODA Jei aktyvinamas tik atbulinės eigos pavaros pedalas, pjovimo mechanizmas iš- jungiamas.

1. Aktyvinkite mygtuką „Pjauti atbuline ei-

ga“ (02/6) ir per 5s atbulinės eigos pedalą (04/1). ĮSPĖJIMAS! Nelaimingų atsitikimų pavo- jus pjaunant atbuline eiga! Pjaudami atbuline eiga, atsižvelkite į už Jūsų esančią aplinką! Pjau- kite atbuline eiga tik tada, kai to reikia!

7.5.5.3 Pjovimo mechanizmo išjungimas

ĮSPĖJIMAS! Pavojus dėl iš inercijos vei- kiančių peilių! Besisukantis / iš inercijos veikian- tis pjovimo peilis gali perpjauti rankas ir kojas! Todėl rankas ir kojas laikykite toliau nuo pjovimo įrankių!

1. Išjunkite pjovimo mechanizmą jungikliu su

svirtele (02/5, padėtis „0“). Pjovimo mechanizmą galima išjungti tiek trakto- riui stovint, tiek važiuojant. ĮSPĖJIMAS! Pavojus susižaloti dėl iš- sviedžiamų daiktų! Važiuojant per smėlį ir skal- dą, į veikiantį pjovimo mechanizmą gali būti įtraukti ir tada išsviesti daiktai.

Kai važiuojate ne veja, visada išjunkite pjovi- mo mechanizmą.

7.5.5.4 Žolės surinkimo krepšio

ištuštinimas NUORODA Kai žolės surinkimo krepšys pripildomas, suskamba garso signalas. Vėliausiai dabar reikėtų ištuštinti krepšį. Priklausomai nuo įrangos varianto, Jūsų vejos pjovimo traktoriuje yra elektra valdoma žolės su- rinkimo krepšio ištuštinimo funkcija arba rankiniu būdu valdomas žolės surinkimo krepšys su valdy- mo svirtimi. Kitų rūšių krepšiams galioja:

Žolės surinkimo krepšį galima ištuštinti nuo vairuotojo sėdynės.

Jei esant įjungtam pjovimo mechanizmui žo- lės surinkimo krepšys pakeliamas į viršų arba nukabinama, variklis išsijungia.

Jei žolės surinkimo krepšys blogai užfiksuo- tas, pjovimo mechanizmo negalima įjungti. Elektra valdomo žolės surinkimo krepšio ištuštinimas

1. Norėdami ištuštinti, aktyvinkite jungiklį su

svirtele (07/1) kairėje vairuotojo sėdynės pu- sėje.

2. Norėdami uždaryti žolės surinkimo krepšį, vėl

aktyvinkite jungiklį su svirtele. Žolės surinkimo krepšio ištuštinimas valdymo svirtimi

1. Ištraukite valdymo svirtį iš žolės surinkimo

2. Paspauskite svirtį važiavimo kryptimi, kad žo-

lės surinkimo krepšys atsidarytų (17/b).

3. Judinkite žolės surinkimo krepšį svirtimi že-

myn, kol krepšys užsifiksuos.

Norint pasiekti optimalių mulčiavimo rezultatų, ve- ją reikėtų reguliariai pjauti (maždaug 1–2 kartus per savaitę). Tuo metu nupjaukite 1/3 žolės aukš- čio (pvz., kai veja 6cm aukščio, nupjaukite 2cm). Taip nupjauta žolė bus tolygiai paskirstyta dar li- kusioje vejoje.

7.5.5.6 Pjovimo intervalas

Atsižvelkite į tai, kad skirtingu laiku žolė auga skirtingai. Pavasario pradžioje rekomenduojame parinkti trumpesnį pjovimo intervalą. Padidinkite pjovimo intervalą, jei metų eigoje žolės augimas sulėtėja. Jei žolės negalėjote pjauti ilgesnį laiką, iš pradžių pasirinkite aukštesnį pjovimo aukščio nustatymąLT 382 493516_a Vejos pjovimo traktoriaus valymas ir tada po dviejų dienų dar kartą pjaukite su že- mesniu pjovimo aukščio nustatymu.

7.5.5.7 Aukštos žolės pjovimas

Jei žolė užaugo aukštesnė nei įprastai arba jei ji yra per drėgna, pjaukite veją su aukštesniu pjovi- mo aukščio nustatymu. Po to nupjaukite veją dar kartą su žemesniu, normaliu nustatymu.

7.5.5.8 Pjovimo peilių techninė priežiūra

Viso pjovimo sezono metu pasirūpinkite, kad pjo- vimo peilis būtų aštrus, kad žolės stiebeliai nenu- trūktų arba nebūtų dalijami į dalis. Nutrūkusių žo- lės stiebelių kraštai tampa rudi. Dėl to mažėja au- gimas ir veja labiau linksta į ligas.

Po kiekvieno naudojimo patikrinkite pjovimo peilių aštrumą, ar jie nepažeisti ir nesusidė- vėję! Prireikus kreipkitės į techninės priežiū- ros dirbtuves.

VALYMAS Optimaliam veikimui ir ilgai eksploatavimo trukmei užtikrinti vejos pjovimo traktorių reikia re- guliariai valyti. Po kiekvieno naudojimo nuvalykite nuo vejos pjo- vimo traktoriaus prikibusius nešvarumus. Valymui nenaudokite valymo dideliu slėgiu įrengi- nio. Valymo dideliu slėgiu įrenginio arba sodo žarnos vandens čiurkšlė gali pažeisti elektros įrangą arba guolius. Atkreipkite dėmesį į tai, kad variklis, pavarų dėžė ir kreipiamieji ritinėliai bei visa elektros įranga ne- siliestų su vandeniu. ĮSPĖJIMAS! Pavojai valant! Visų valymo darbų metu galioja:

Išjunkite variklį ir ištraukite uždegimo raktelį.

Ištraukite uždegimo žvakės kištuką(-us).

Vėl sumontuokite apsauginius įtaisus, kuriuos išmontavote, norėdami išvalyti.

PAVOJUS NUDEGTI! Vejos pjovimo traktorių valykite tik jam atvėsus. Variklis, pavarų dėžė ir duslintuvas yra labai karšti!

PAVOJUS ĮSIPJAUTI! Dirbdami prie pjovimo įrankių, atkreipkite dėmesį į tai, kad peiliai aš- trūs. Kai pjovimo įrankiai yra kelių ašmenų, pradėjus judėti vienam pjovimo įrankiui, gali pradėti judėti kiti!

8.1 Žolės surinkimo krepšio valymas

Tam nuimkite žolės surinkimo krepšį ir praplauki- te krepšio vidų bei išorę vandens žarna. Tvirčiau prikibusius nešvarumus atsargiai nugrandykite, pvz., šepečiu. Ypač atkreipkite dėmesį į tai, kad žolės surinkimo krepšiuose su audiniu nebūtų pa- žeistas audinys. NUORODA Prieš valydami ištuštinkite žo- lės surinkimo krepšį, kaip aprašyta. Norint saugiai nuimti, pilnas žolės surinkimo krepšys yra per sunkus. Žolės surinkimo krepšio nuėmimas

1. Išjunkite variklį.

2. Žolės surinkimo krepšį šiek tiek kilstelėkite.

3. Išimkite žolės surinkimo krepšį į viršų.

Elektra valdomo žolės surinkimo krepšio nuėmimas

1. Išjunkite variklį.

2. Įsitikinkite, kad elektra valdomas žolės surin-

kimo krepšys uždarytas.

3. Žolės surinkimo krepšį šiek tiek pakelkite

4. Išimkite žolės surinkimo krepšį į viršų.

8.2 Korpuso, variklio ir pavarų dėžės

valymas DĖMESIO! Elektros įrangos pažeidimas dėl patekusio vandens! Valydami traktorių vande- niu, atkreipkite dėmesį į tai, kad į elektros įrangą nepatektų vandens! Nepurkškite variklio ir visų guolių (ratų, pavarų dėžės, peilių guolio) vandeniu ir valymo dideliu slėgiu įrenginiu. Patekęs vanduo gali sugadinti uždegimo sistemą, karbiuratorių ir oro filtrą. Dėl vandens guoliuose gali išbėgti tepalas ir būti sugadinti guoliai. Norėdami pašalinti nešvarumus ir žolės likučius, naudokite šluostę, rankinę šluotelę, teptuką ilgu kotu arba pan.

8.3 Išmetimo kanalo valymas (18)

Reguliariai valant, lengviau reguliuoti pjovimo aukštį. Išmetimo kanalą sudaro dvi viena į kitą įstumtos dalys. Apatinė dalis tvirtai užfiksuota pjovimo kor- puse. Viršutinę dalį galima ištraukti, norint ją išva- lyti.

1. Pašalinkite žolės surinkimo krepšį.

2. Atsukite išmetimo kanalo varžtus (18/1) kai-

rėje ir dešinėje (18/2) pusėse.493516_a 383 Einamoji priežiūra

3. Per galinę sienelę ištraukite į galą išmetimo

4. Kruopščiai išvalykite viršutinį ir apatinį išmeti-

5. Įkiškite išmetimo kanalą į galinę sienelę. Tuo

metu atkreipkite dėmesį į tai, kad viršutinė ir apatinė dalys viena į kitą lengvai įsikištų.

6. Tvirtai jį prisukite abiem tvirtinimo varžtais.

7. Sumontuokite žolės surinkimo krepšį.

9 EINAMOJI PRIEŽIŪRA

ĮSPĖJIMAS! Pavojai atliekant einamąją priežiūrą! Visų einamosios priežiūros darbų me- tu galioja:

Išjunkite variklį ir ištraukite uždegimo raktelį.

Ištraukite uždegimo žvakės kištuką(-us).

Vėl sumontuokite apsauginius įtaisus, kuriuos išmontavote, norėdami atlikti einamąją prie- žiūrą.

PAVOJUS NUDEGTI! Prie vejos pjovimo traktoriaus dirbkite tik jam atvėsus. Variklis, pavarų dėžė ir duslintuvas yra labai karšti!

Keičiant dalis, leidžiama naudoti tik origina- lias atsargines dalis.

Iškilus abejonių, visada kreipkitės į speciali- zuotas dirbtuves arba susisiekite su gaminto- ju.

9.1 Techninės priežiūros darbų planas

Toliau nurodytus darbus naudotojas gali atlikti pats. Visus likusius techninės priežiūros ir remon- to darbus leidžiama atlikti įgaliotoms techninės priežiūros dirbtuvėms. NUORODA Esant didelei apkrovai ir aukš- tai temperatūrai, gali reikėti trumpesnių techninės priežiūros intervalų nei nurodyta pirmiau pateikto- je lentelėje. Be to, kasmet tepkite rekomenduojamu tepalu pagal tepimo planą. Darbas Prieš kie- kvieną naudoji-

Po pir- mųjų 5 valandų Kas 25 darbo va- landų Kas 50 darbo va- landų Prieš pa- dedant į laikymo vietą Variklinės alyvos lygio tikrini- mas

Variklinės alyvos keitimas

Uždegimo žvakės tikrinimas

Stabdžio tikrinimas (bando- masis stabdymas tiesioje at- karpoje)

Padangų slėgio tikrinimas X Pjovimo peilių tikrinimas X Tikrinimas, ar nėra atsilaisvi- nusių dalių X X Trapecinio diržo tikrinimas (apžiūrimoji kontrolė)

Vejos pjovimo traktoriaus va- lymas XLT 384 493516_a Einamoji priežiūra Darbas Prieš kie- kvieną naudoji-

Po pir- mųjų 5 valandų Kas 25 darbo va- landų Kas 50 darbo va- landų Prieš pa- dedant į laikymo vietą Variklio oro įsiurbimo grotelių valymas

Žolės ir pjovimo likučių išva- lymas iš pavarų dėžės X X )* žr. variklio gamintojo naudojimo instrukciją

Kad būtų užtikrintas judančių dalių eigos laisvu- mas, toliau nurodytas vietas rekomenduojame sutepti bent kartą per metus. Prieš tepdami arba purkšdami, išvalykite visas teptinas vietas šluoste. Kad išvengtumėte korozi- jos, nenaudokite vandens. Tepimo vietos:

Ašies kakliuko kairėje ir dešinėje pusėse esančias tepimo įmovas (21) sutepkite uni- versaliuoju tepalu.

Priekinės ašies guolį ant rėmo (21/1) api- purkškite purškiama alyva.

Dantytą segmentą ir valdymo krumpliaratį ant vairo pavaros (22) sutepkite universaliuoju te- palu.

Priekinės ir užpakalinės ašių ritininius guolius bei stebulę (23/20) sutepkite universaliuoju tepalu. NUORODA Norint sutepti ašis ir guolius, priekinius ir užpakalinius ratus reikia išmontuoti.

Sukimosi vietos ir guoliai: Visų judančių suki- mosi vietų ir guolių tepimas.

Ratus leidžiama keisti tik ant horizontalaus ir tvir- to pagrindo.

1. Išjunkite vejos pjovimo traktorių ir ištraukite

2. Iki galo nuspauskite stabdžio pedalą (05/1) ir

užfiksuokite jį fiksavimo svirtimi (05/2).

3. Užfiksuokite vejos pjovimo traktorių atraminė-

mis trinkelėmis, kad nenuriedėtų. Pakiškite trinkeles toje pusėje, kuri nebus keliama.

4. Pakelkite vejos pjovimo traktorių tinkamu kėli-

mo mechanizmu (pvz., žirkliniu automobilių kėlikliu) toje pusėje, kurioje bus keičiamas ra- tas. Pakelkite traktorių tiek, kad ratas, kurį reikia pakeisti, laisvai suktųsi. Dėmesio! Įrenginio pažeidimo pavojus. Keldami atkreipkite dėmesį į tai, kad trakto- riaus elementai nebūtų deformuoti. Kėlimo mechanizmą naudokite tik prie stabilių metali- nių dalių.

5. Užfiksuokite vejos pjovimo traktorių ties lai-

kančiuoju važiuoklės elementu stabiliu daiktu (pvz., tašais) taip, kad jis negalėtų nusileisti net ir nuslydus arba pavirtus kėlimo mecha- nizmui.

6. Nutraukite apsauginį gaubtelį (19/1).

7. Nuspauskite fiksavimo poveržlę (19/2) atsuk-

tuvu. Atkreipkite dėmesį į tai, kad jos nepa- mestumėte.

8. Nutraukite apsauginį poveržlę (19/3).

9. Nutraukite ratą nuo ašies.

Nuoroda:Nutraukdami užpakalinius ratus nuo ašies, nepameskite prizminio pleišto!

10. Prieš montuodami pakartotinai, išvalykite ašį

ir kiaurymę rate bei abi sutepkite universa- liuoju tepalu.

11. Užmaukite ratą ant ašies.

Nuoroda:Užmaudami užpakalinius ratus, prizminio pleišto ir užpakalinio rato grioveliai turi būti vienas virš kito taip, kad prizminį pleištą būtų galima įstumti nenaudojant jė- gos.

12. Užmaukite poveržlę ant ašies.

13. Įspauskite fiksavimo poveržlę į ašies griovelį.

Tam prireikus naudokite reples. Žiūrėkite, kad replėmis nepažeistumėte ašies.

14. Užmaukite apsauginį gaubtelį ant ašies.

15. Ištraukite fiksuojančią detalę ir kėlimo mecha-

nizmu nuleiskite traktorių atsargiai ant že- mės.

9.4 Starterio akumuliatoriaus baterija

Į vejos pjovimo traktoriaus komplektaciją starterio akumuliatorių baterijos įkroviklis neįeina. Tikslų akumuliatorių baterijos pavadinimą žr. aku- muliatorių baterijos dėžėje. Starterio akumuliato- rių baterija yra po variklio gaubtu.493516_a 385 Einamoji priežiūra Iš esmės starterio akumuliatorių baterija pristato- ma įkrauta gamykloje. Saugos nuorodos ĮSPĖJIMAS! Pavojus dėl netinkamos elg- senos su starterio akumuliatorių baterija! No- rėdami išvengti pavojų, kurių gali kilti netinkamai naudojant akumuliatorių bateriją, atkreipkite dė- mesį į tolesnius punktus!

Starterio akumuliatorių baterijos negalima lai- kyti šalia atviros ugnies, jos deginti arba dėti ant šildytuvų. Kyla sprogimo pavojus.

Žiemą starterio akumuliatorių bateriją laikyki- te vėsioje, sausoje patalpoje (10–15°C). Lai- kydami venkite žemesnės nei užšalimo taško temperatūros.

Nepalikite starterio akumuliatorių baterijos il- gesnį laiką neįkrautos. Jei starterio akumulia- torių baterija ilgesnį laiką nebuvo naudojama, ją reikia įkrauti tinkamu įkrovikliu.

Nesugadinkite starterio akumuliatorių bateri- jos. Elektrolitas (sieros rūgštis) nudegina odą ir drabužius – nedelsdami nuplaukite dideliu kiekiu vandens.

Starterio akumuliatorių baterija turi būti švari. Nuvalykite tik sausa šluoste. Nenaudokite vandens, benzino, skiediklių irt.!

Jungiamieji poliai turi būti švarūs ir sutepti po- lių tepalu.

Jungiamųjų polių trumpai nesujunkite. Starterio akumuliatorių baterijos įkrovimas Įkrauti reikia:

Prieš žiemos pertrauką.

Ilgesnį laiką nenaudojus įrenginio (ilgiau nei 3 mėnesius). ĮSPĖJIMAS! Pavojus netinkamai įkrovus starterio akumuliatorių bateriją! Įkroviklio įkro- vimo srovė neturi viršyti 5A, o įkrovimo įtampa turi būti maks. 14,4V. Esant aukštesnei įkrovimo įtampai, starterio akumuliatorių baterija gali sprogti! Atlikdami darbus prie akumuliatorių bate- rijos, visada ištraukite uždegimo raktelį. Šią dujoms nelaidžią starterio akumuliatorių bate- riją, kuriai nereikia techninės priežiūros, reko- menduojame įkrauti specialiai tam tinkančiu įkro- vikliu (galima įsigyti specializuotos prekybos vie- tose). Prieš įkraudami starterio akumuliatorių bateriją, atsižvelkite į įkroviklio gamintojo pateiktą naudoji- mo instrukciją. ATSARGIAI! Trumpojo jungimo pavojus! Norėdami išvengti trumpojo jungimo, visada iš pradžių atjunkite ir po to vėl paskutinį prijunkite akumuliatorių baterijos neigiamą gnybtą (-)! Atlik- dami darbus prie akumuliatorių baterijos, visada ištraukite uždegimo raktelį!

1. Ištraukite uždegimo raktelį (02/4 ).

2. Atidarykite variklio gaubtą.

3. Prijunkite įkroviklio gnybtus prie akumuliatorių

baterijos jungiamųjų polių. NUORODA Atsižvelkite į poliškumą:

4. Prijunkite įkroviklį prie elektros srovės tinklo ir

9.5 Pjovimo mechanizmo išmontavimas

Norėdami naudoti traktorių žiemą ir pakeisti tra- pecinį diržą, išmontuokite pjovimo mechanizmą.

1. Pasukite vairą iki galo į kairę (32).

2. Nuimkite žolės surinkimo krepšį (33).

3. Išmontuokite išmetimo kanalą (18).

4. Šachtos laikiklio cilindrinį varžtą (34) atlais-

7. Nustatykite pjovimo mechanizmą į viršų (37).

8. Nukabinkite trapecinio diržo kanalą (38).

9. Nukabinkite trapecinį diržą nuo variklio trape-

miausiu nustatymu (40).

11. Ištraukite iš pjovimo mechanizmo laikančiųjų

apkabų 4 fiksavimo kaiščius (41).

12. Nutraukite laikančiąją apkabą nuo kaiščių

3. Nukabinkite pjovimo mechanizmo dešinįjį už-

dangalą ir pašalinkite (26).

4. Nukabinkite pjovimo mechanizmo kairįjį už-

dangalą ir pašalinkite (27).

5. Šiek tiek atlaisvinkite įtempimo ritinėlio varž-

tą, kol trapecinį diržą bus galima išverti (28).LT 386 493516_a Transportavimas

6. Išimkite trapecinį diržą.

NUORODA Priklausomai nuo tipo, trapeci- nio diržo kreipimas ir padėtis skiriasi. Atkreipkite dėmesį į nurodomąjį lipduką ant pjovimo mecha- nizmo. Naujo trapecinio diržo uždėjimas

1. Uždėkite trapecinį diržą ant šiek tiek atlaisvin-

to įtempimo ritinėlio ir vėl priveržkite įtempimo ritinėlį (30/31).

2. Apjuoskite trapeciniu diržu ritinėlius, laikyda-

miesi eiliškumo, bei atsižvelkite į trapecinio diržo kreipimą ir padėtį. 10 TRANSPORTAVIMAS Transportuojant vejos pjovimo traktorių transpor- tavimo įrenginiais (pvz., lengvojo automobilio priekaba), pjovimo mechanizmo pakabos apkro- vai sumažinti pjovimo mechanizmą reikia atremti. Transportuodami atkreipkite dėmesį į tai, kad transporteris būtų pakankamos keliamosios ga- lios ir traktorius būtų tinkamai pritvirtintas. 11 SANDĖLIAVIMAS Pastatykite vejos pjovimo traktorių, apsaugodami nuo atmosferos poveikio, ypač nuo drėgmės, lie- taus ir ilgesnį laiką veikiančių tiesioginių saulės spindulių. Neištuštinę bako, niekada nelaikykite vejos pjovi- mo traktoriaus pastate, kuriame degalų garai gali kontaktuoti su atvira ugnimi arba kibirkštimis. Sta- tykite vejos pjovimo traktorių tik patalpose, kurios yra tinkamos transporto priemonėms statyti. nestatykite vejos pjovimo traktoriaus ilgesniam laikui, pavyzdžiui, žiemai su pilnu degalų baku. Degalai gali išgaruoti. Prieš statydami ilgesniam laikui, išleiskite dega- lus iš bako ir karbiuratoriaus, kad išvengtumėte nuosėdų ir tuo pačiu užvedimo sunkumų. Apie tai teiraukitės savo specializuotose dirbtuvėse.

12 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti. Aštria- briaunės ir judančios įrenginio dalys gali sužeisti.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada dėvėkite apsaugines piršti- nes! NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi- mo tarnybą. Sutrikimas Priežastis Šalinimas Variklis neužsiveda. Degalų trūkumas. Pripildykite baką, patikrinkite bako oro išleidimo angą ir degalų filtrą. Blogi, nešvarūs degalai, seni de- galai bake. Visada naudokite šviežius degalus iš švarių rezervuarų. Išvalykite karbiurato- rių (klientų aptarnavimo tarnybos dirbtu- vės). Nešvarus oro filtras. Išvalykite oro filtrą (žr. variklio gamintojo pateiktą naudojimo instrukciją). Nėra uždegimo kibirkščių. Išvalykite, jei reikia, įstatykite naują už- degimo žvakę, patikrinkite uždegimo žvakę ir uždegimo sistemą (klientų ap- tarnavimo tarnybos dirbtuvės). Dėl kelių mėginimų užvesti per daug degalų variklio degimo ka- meroje. Išsukite ir nusausinkite uždegimo žvakę. Neveikia paleidiklis. Išeikvota arba silpna starterio akumuliatorių baterija. Įkraukite starterio akumuliatorių bateriją. Neveikia apsauginis jungiklis prie vairuotojo sėdynės. Tinkamai atsisėskite ant vairuotojo sė- dynės; jungiklis sugedęs.493516_a 387 Pagalba atsiradus sutrikimų Sutrikimas Priežastis Šalinimas Neveikia apsauginis jungiklis prie stabdžio pedalo. Iki galo nuspauskite stabdžio pedalą. Pjovimo mechanizmas įjungtas. Išjunkite pjovimo mechanizmą. Starterio akumuliatorių baterijos (+) kabelio saugiklis. Patikrinkite arba prireikus pakeiskite saugiklį. Mažėja variklio galia. Per aukšta arba per drėgna žolė. Pakoreguokite pjovimo aukštį; šiek tiek pavažiuokite atgal ir taip padarykite vie- tos pjovimo mechanizmui. Užsikišo išmetimo kanalas / pjo- vimo deka. Išjunkite variklį ir ištraukite uždegimo raktelį! Išvalykite išmetimo kanalą / pjovimo de- ką. Nešvarus oro filtras. Išvalykite oro filtrą (žr. variklio gamintojo pateiktą naudojimo instrukciją). Netinkama karbiuratoriaus padė- tis. Paveskite patikrinti nustatymą (klientų aptarnavimo tarnybos dirbtuvės). Stipriai susidėvėjęs peilis. Pakeiskite peilį (klientų aptarnavimo tar- nybos dirbtuvės). Per didelis važiavimo greitis. Sumažinkite važiavimo greitį. Stipriai vibruoja vejos pjovimo traktorius. Pažeistas pjovimo mechaniz- mas. Patikrinkite pjovimo mechanizmą (klien- tų aptarnavimo tarnybos dirbtuvės). Vejos pjovimo trakto- rius nepradeda va- žiuoti. Esant hidrostatinei pavarai: nėra važiavimo pavaros. Perjunkite apvedimo svirtį į darbinę pa- dėtį (žr. Skyrius 7.3 "Vejos pjovimo trak- toriaus stūmimas (15, 16)", pusla- pis379). Netolygiai pjaunama. Susidėvėję, nešvarūs peiliai. Pakeiskite arba pagaląskite peilius. Pa- galąstus peilius subalansuokite (klientų aptarnavimo tarnybos dirbtuvės)! Netinkamas pjovimo aukštis. Pakoreguokite pjovimo aukštį. Per mažas variklio sūkių skai- čius. Nustatykite maksimalų variklio sūkių skaičių. Per didelis važiavimo greitis. Sumažinkite važiavimo greitį. Skirtingas padangų slėgis ratuo- se. Pripūskite iki tinkamo oro slėgio. Pažiū- rėkite padangoje, ar tinkamas jos slėgis. Žolės surinkimo krep- šys nesipildo. Nustatytas per mažas pjovimo aukštis. Pakoreguokite pjovimo aukštį. Žolė drėgna – ji per sunki, kad ją būtų galima transportuoti oro srautu. Atidėkite pjovimą, kol veja išdžius. Stipriai susidėvėjęs peilis. Pakeiskite peilį. (Klientų aptarnavimo tarnybos dirbtuvės)LT 388 493516_a Pagalba atsiradus sutrikimų Sutrikimas Priežastis Šalinimas Veja per aukšta. Pjaukite veją 2 kartus:

2-asis etapas: norimas pjovimo aukštis Užsikišo audinio maišas – nepra- leidžiamas oras. Ištuštinkite audinio maišą. Nešvarus išmetimo kanalas / pjovimo deka. Išvalykite išmetimo kanalą / pjovimo de- ką. Nesuveikia pripildy- mo indikatorius. Ant pripildymo indikatoriaus svir- ties žolės likučiai. Nuo pripildymo indikatoriaus svirties nu- valykite žolės likučius. Tada patikrinkite eigos lengvumą. Važiavimo pavara, stabdys, sankaba ir pjovimo mechaniz- mas. Paveskite patikrinti tik klientų aptarnavi- mo tarnybos dirbtuvėms!

12.1 Klaidų indikatorius ekrane ir klaidų

šalinimas Rodmuo Klaida Klaidos aprašymas Klaidų šalinimas Err 01 Sėdynės jungi- klis Elektronika atpažįsta nega- liojančią sėdynės jungiklio būseną.
