NÁVOD K OBSLUZE T 20105.6 HD V2 SOLO

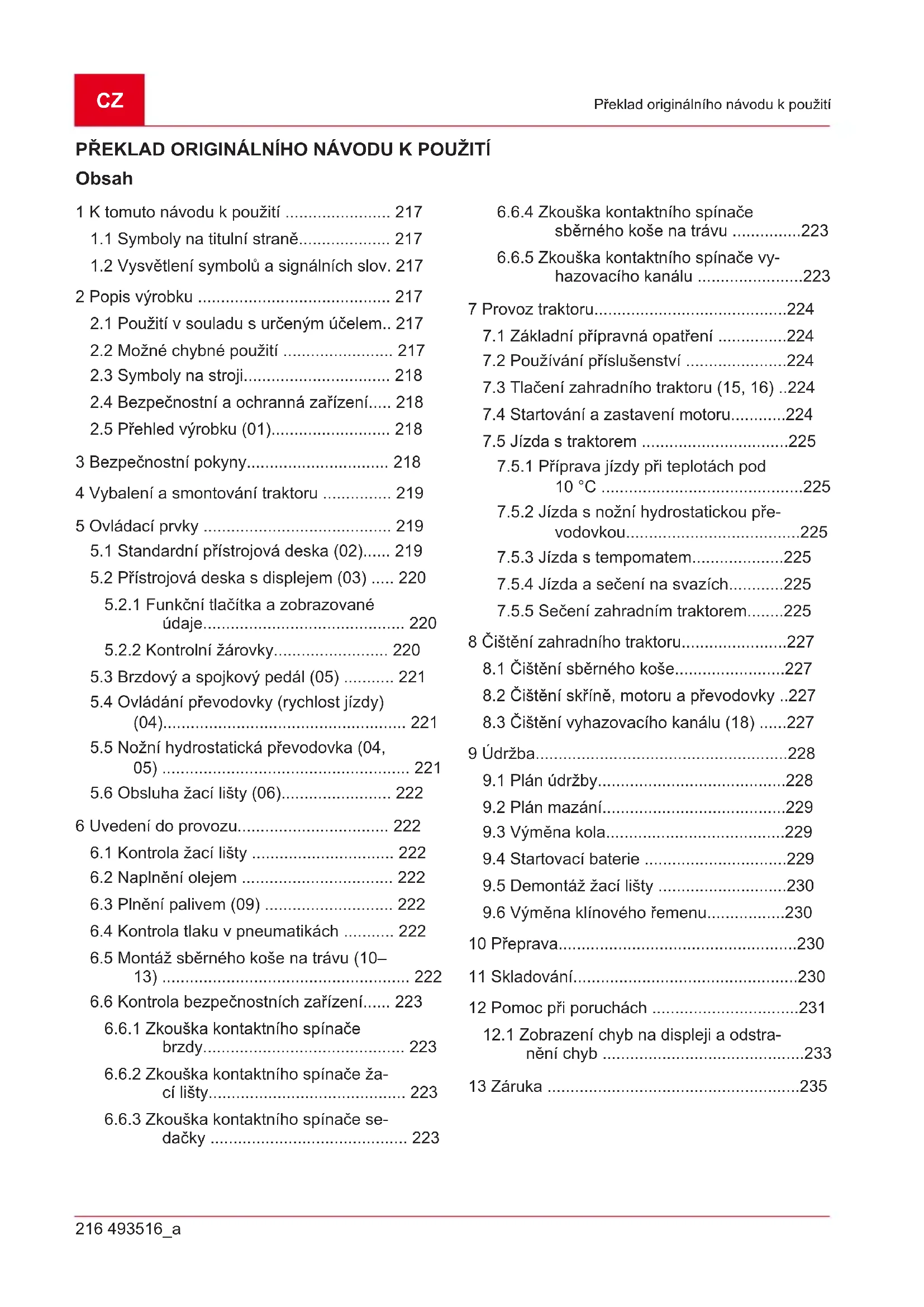

1.1 Symboly na titulní straně.................... 217

1.2 Vysvětlení symbolů a signálních slov. 217

2 Popis výrobku .......................................... 217

2.1 Použití v souladu s určeným účelem.. 217

2.2 Možné chybné použití ........................ 217

2.3 Symboly na stroji................................ 218

2.4 Bezpečnostní a ochranná zařízení..... 218

2.5 Přehled výrobku (01).......................... 218

3 Bezpečnostní pokyny............................... 218 4 Vybalení a smontování traktoru ............... 219 5 Ovládací prvky ......................................... 219

5.1 Standardní přístrojová deska (02)...... 219

5.2 Přístrojová deska s displejem (03) ..... 220

5.2.1 Funkční tlačítka a zobrazované

údaje............................................ 220

5.2.2 Kontrolní žárovky......................... 220

5.3 Brzdový a spojkový pedál (05) ........... 221

5.4 Ovládání převodovky (rychlost jízdy)

(04)..................................................... 221

5.5 Nožní hydrostatická převodovka (04,

6.2 Naplnění olejem ................................. 222

6.5 Montáž sběrného koše na trávu (10–

13) ...................................................... 222

6.6 Kontrola bezpečnostních zařízení...... 223

6.6.1 Zkouška kontaktního spínače

brzdy............................................ 223

6.6.2 Zkouška kontaktního spínače ža-

cí lišty........................................... 223

6.6.3 Zkouška kontaktního spínače se-

dačky ........................................... 223

6.6.4 Zkouška kontaktního spínače

sběrného koše na trávu ...............223

6.6.5 Zkouška kontaktního spínače vy-

hazovacího kanálu .......................223 7 Provoz traktoru..........................................224

7.1 Základní přípravná opatření ...............224

7.2 Používání příslušenství ......................224

7.3 Tlačení zahradního traktoru (15, 16) ..224

7.4 Startování a zastavení motoru............224

7.5 Jízda s traktorem ................................225

7.5.1 Příprava jízdy při teplotách pod

10°C ............................................225

7.5.2 Jízda s nožní hydrostatickou pře-

7.5.4 Jízda a sečení na svazích............225

7.5.5 Sečení zahradním traktorem........225

8 Čištění zahradního traktoru.......................227

8.1 Čištění sběrného koše........................227

8.2 Čištění skříně, motoru a převodovky ..227

8.3 Čištění vyhazovacího kanálu (18) ......227

9.6 Výměna klínového řemenu.................230

10 Přeprava....................................................230 11 Skladování.................................................230 12 Pomoc při poruchách ................................231

12.1 Zobrazení chyb na displeji a odstra-

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

Zahradní traktory se dodávají v různých vari- antách vybavení. Všimněte si prosím, že se obrázky mohou nepatrně lišit od originálu. Pokud byste měli potíže s porozuměním po- pisům, obraťte se prosím na odbornou dílnu nebo na výrobce.

Dodržujte přiložený montážní návod a návod k použití benzinového motoru.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem pro bezpečnou práci a bezpro- blémovou manipulaci. Návod kpoužití Benzinový stroj neprovozujte v blíz- kosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hro- zící nebezpečnou situaci, která – pokud se jí ne- vyhnete – má za následek smrt nebo vážné zra- nění. VÝSTRAHA! Označuje možnou nebezpeč- nou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpeč- nou situaci, která by mohla mít za následek men- ší nebo středně těžké zranění, pokud se jí nevy- hnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

Zahradní traktory se zadním výhozem se vyrábí v různých provedeních. Dbejte prosím u následují- cích popisů v tomto návodu k obsluze na to, abyste si přečetli popis odpovídající vašemu za- hradnímu traktoru. Vlastnosti vašeho zahradního traktoru:

Převodovka: Nožní hydrostatická

Spojka nože: elektromagnetická

Obsah sběrného koše: 310 l

Vyprazdňování sběrného koše: elektrické, te- leskopické rameno Kromě toho existují rozdíly u systémů mulčování, v typu motoru, výkonu motoru a šířce záběru. Rozdíly jednotlivých typů:

Typ převodovky (T3 a G700)

Odblokování bypassu převodovky

2.1 Použití v souladu s určeným účelem

Zahradní traktor je určený pro sečení soukro- mých zahrad kolem domů a zahrádek se sklo- nem svahu max. 10° (18%). Doplňkové využívá- ní, jako například mulčování, je dovoleno jen s použitím originálního příslušenství a při dodržení maximálních hodnot zatížení. Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než urče- nému účelu a mají za následek zánik záruky, dá- le ztrátu konformity (značka CE) a odmítnutí jaké- koli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné chybné použití

Zahradní traktor není koncipovaný pro použití k podnikatelským účelům ve veřejných parcích, sportovištích, zemědělství a lesnictví. VÝSTRAHA! Nebezpečí způsobené přetíže- ním zahradního traktoru! Při používání přívěsu dbejte zvláště na to, aby nedošlo k překročení pří- pustných zatížení v tahu a stoupání/sklonu. Jejich překročení může přetěžovat brzdný výkon zahrad- ního traktoru a vést k nebezpečným situacím!CZ 218 493516_a Bezpečnostní pokyny UPOZORNĚNÍ Dbejte na to, že zahradní traktor nemá schválení kprovozu na veřejných komunikacích a nesmí se tedy provozovat na ve- řejných komunikacích!

2.3 Symboly na stroji

Před uvedením do provozu si přečtěte návod k použití! Během sečení se musí další oso- by, zvláště děti a zvířata, zdržo- vat v bezpečné vzdálenosti od pracovního prostoru. Před prováděním opraváren- ských a údržbářských prací vy- táhnout klíč ze zapalování! Pozor nebezpečí! Nohy a ruce udržujte dál od řezacího ústrojí! Nejezdit na svazích se sklonem větším jak 10° (18%)! Nebezpečí: Zde nevstupovat! Nebezpečí popálení horkým po- vrchem!

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí v důsledku od- stranění nebo manipulace s bezpečnostním zařízením! Jakýkoli provoz s odstraněným nebo manipulovaným bezpečnostním zařízením je za- kázaný. Vadná bezpečnostní zařízení se musí neprodleně opravit nebo vyměnit! K bezpečnostním zařízením patři především:

Kontaktní spínač brzdy

Kontaktní spínač žací lišty

Kontaktní spínač sběrného koše na trávu

Kontaktní spínač sedačky

Kontaktní spínač vyhazovacího kanálu

2.5 Přehled výrobku (01)

Č. Součást 1 Volant 2 Přístrojová deska 3 Brzdový pedál 4 Kryt motoru 5 Ovládání převodovky dozadu 6 Ovládání převodovky dopředu 7 Žací lišta 8 Nastavení výšky sečení 9 Obtok převodovky 10 Senzor sběrného koše na trávu 11 Ovládání sběrného koše 12 Sběrný koš na trávu 13 Sedadlo řidiče 14 Elektrické ovládání sběrného koše* 15 Stavěcí páka brzdového pedálu 16 Páčka tempomatu*

Provedení se mění a je závislé na modelu

Děti a osoby, které nejsou seznámeny s ná- vodem k obsluze, nesmějí zařízení používat.

Respektujte místní předpisy pro minimální věk obsluhující osoby.

Děti a mladistvé poučit, aby si se zařízením nehráli.

Sekejte jen za denního světla nebo za dobré- ho umělého osvětlení.

Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

Používejte pouze originální náhradní díly a originální příslušenství.493516_a 219 Vybalení a smontování traktoru

Opravy zařízení musí provádět pouze výrob- ce, popř. některý zjeho zákaznických servi- sů.

Zahradní traktor nemá schválení pro provoz na silnicích a nesmí se tedy provozovat na veřejných cestách akomunikacích.

Nesečte za bouřky. Traktor nemá ochranu před úderem blesku.

Na stroj se nesmí brát žádní pasažéři.

Nesečte na svazích se sklonem větším jak 10° (18%)

Po požití alkoholu a léků, které ovlivňují schopnost reagování, nebo drog se se za- hradním traktorem anebo k němu připevně- ným příslušenstvím nesmí pracovat.

Sekat vždy napříč svahu.

Dodržujte místními úřady povolenou pracovní dobu.

Zahradní traktor může svou vlastní hmotností způsobit vážná poranění. Při nakládání avy- kládání traktoru pro přepravu na autě nebo přívěsu se musí postupovat se zvláštní opatr- ností.

Tento zahradní traktor se nesmí tahat. Pro přepravu na veřejných komunikacích se musí používat vhodné vozidlo.

Neprovozujte zahradní traktor ve špatně vět- raných prostorech (např. garáži). Výfukové plyny obsahují jedovatý oxid uhelnatý a jiné škodlivé látky.

4 VYBALENÍ A SMONTOVÁNÍ

TRAKTORU Při vybalování a montáži traktoru dodržujte přilo- žený montážní návod. UPOZORNĚNÍ Také dodržujte přiložený návod k použití benzinového motoru. VÝSTRAHA! Nebezpečí v důsledku neú- plné montáže! Zahradní traktor se nesmí provo- zovat, pokud není kompletně smontovaný! Pro- veďte všechny montážní práce popsané v mon- tážním návodu. V případě pochybností se před uvedením do provozu zeptejte odborníka, zda by- la montáž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

V následujícím odstavci jsou popsány ovládací prvky zahradního traktoru se zadním výhozem. Dbejte prosím na to, abyste si přečetli popis od- povídající vašemu zahradnímu traktoru.

5.1 Standardní přístrojová deska (02)

V následujícím odstavci budou vysvětleny prvky standardní přístrojové desky. Ovládání otáček motoru UPOZORNĚNÍ Mějte na paměti, že ovlá- dání regulátoru ovlivňuje při jízdě rychlost trakto- ru! U regulátoru s integrovaným sytičem: Posunem regulátoru (02/2) se zvýší a sníží otáč- ky motoru. V horní poloze se sytič zapne. Připojení sytiče: Regulátor posunout úpl- ně nahoru ke značce sytiče. Tuto polohu používejte výhradně ke startování moto- ru. Upozornění: Některé varianty traktoru disponují samostatným knoflíkem sytiče (02/1) na přístrojové desce. Ten se musí při startu traktoru dodatečně vytáhnout. Pokud motor běží, knoflík opět pomalu zasouvat! Sečení: V této poloze běží motor s maxi- málními otáčkami. Volnoběh: V této poloze běží motor s nej- nižšími otáčkami. Zámek zapalování (02/4) Poloha Funkce 0 Motor vypnutý. Klíč zapalování se může vytáhnout. I Světlomety zapnuty. Po nastartování motoru se v této po- loze zapnou světlomety. II Provozní poloha, když motor běží. III Startovací poloha pro nastartování motoru. Jakmile motor běží, klíček uvolněte. Ten se vrátí zpět do provozní polohy II.CZ 220 493516_a Ovládací prvky

5.2 Přístrojová deska s displejem (03) Tuto kapitolu si přečtěte v případě, že váš za-

hradní traktor disponuje displejem nad standardní přístrojovou deskou.

5.2.1 Funkční tlačítka a zobrazované údaje

Poz. Označení Funkce 03/2 Na displeji se zobrazí:

denní provozní doba v hodinách (zobrazení s desetinnou teč- kou) Upozornění: Denní provozní doba se zobrazuje v desetinné soustavě (1,5h = 1h 30min). nebo

celková provozní doba v hodinách (zobrazení bez desetinné tečky) Upozornění: Celková provozní doba se začne počítat, jakmile se klíč otočí do polohy I. 03/5 Pro přepínání zobrazení na displeji:

Celková provozní doba

Napětí baterie Upozornění: Zůstane-li klíč ve skříňce zapalování vpoloze „I“ , běží celková doba provozu dále. 03/13 Nastavení denní provozní doby na „0“. Upozornění: Na „0“ se může nastavit jen denní provozní doba, ne celková provozní doba vhodinách.

5.2.2 Kontrolní žárovky

Poz. Označení Kontrolka svítí: 03/1

při vadné nebo vybité startovací baterii.

kabelový přívod motor - baterie přerušený.

při stojícím motoru:

při vybité startovací baterii. Upozornění: Při rozsvícení této kontrolky vyhledejte odbornou díl- nu! 03/3 když je sběrný koš na trávu plný. Vyprázdněte sběrný koš na trávu! 03/4 když je žací lišta zapnutá. 03/6 když byla žací lišta odpojena pro jízdu vzad.493516_a 221 Ovládací prvky Poz. Označení Kontrolka svítí: 03/7 při odebraném sběrném koši na trávu nebo když tento není řádně zavřený. 03/8 při zapnutých světlometech. 03/9 když je sešlápnuta brzda nebo při zajištěné brzdě. 03/10 když se vnádrži ještě nachází zbytek paliva asi 1,5 litru. 03/11 když hladina oleje nedosahuje určené výšky. 03/12 když řidič sestoupí z traktoru při:

běžícím motoru (brzda je zajištěná)

5.3 Brzdový a spojkový pedál (05)

Brzda: Když sešlápnete brzdový pedál (05/1) úplně dolů, uvede se v činnost brzda u převo- dovky a traktor zastaví.

Parkovací brzda: Když při sešlápnutém brz- dovém pedálu (05/1) zatáhnete stavěcí páku (05/2) nahoru, brzda se zajistí. Opětovným sešlápnutím brzdového pedálu se brzda uvol- ní.

5.4 Ovládání převodovky (rychlost jízdy)

(04) Zahradní traktory jsou vybaveny nožní hydrosta- tickou převodovkou. Některé modely jsou vybaveny tempomatem. Pro jízdu dopředu a jízdu vzad jsou na pravé straně umístěny dva samostatné pedály. Směr jíz-

Popis Dopředu Při jízdě dopředu sešlápněte pravý pedál (04/2). Směr jíz-

Popis Zpětný chod Při jízdě dozadu sešlápněte levý pedál (04/1). Upozornění: Je-li sešlápnutý jen pe- dál pro jízdu dozadu, je žací lišta odpojena. Sečení při jízdě dozadu: viz Kapito- la 7.5.5 "Sečení zahradním trakto- rem", strana225.

5.5 Nožní hydrostatická převodovka (04, 05)

Nožní hydrostatická převodovka se ovládá dvě- ma pedály (04/1 a 04/2). K rozjezdu uvolněte při běžicím motoru nejdříve parkovací brzdu (05/2) a poté aktivujte pedál (04/2) k jízdě dopředu nebo pedál (04/1) k jízdě dozadu. Čím dále pedál sešlápnete, tím rychleji pojedete ve zvoleném směru. Jízda vpřed: Sešlápněte na pravé straně vnější pedál (04/2). Couvání: Sešlápněte na pravé straně vnitřní pe- dál (04/1).CZ 222 493516_a Uvedení do provozu

5.6 Obsluha žací lišty (06)

Nastavení výšky sečení Výšku žací lišty zahradního traktoru lze v několi- ka stupních nastavit pákou (06/2) vpravo vedle sedadla řidiče.

1. Pohybujte nastavovací pákou (06/2) v poža-

dovaném směru. Páka dolů znamená nízkou výšku střihu, páka nahoru vysokou výšku stři- hu. Zapnutí žací lišty Elektrické zapnutí: Na přístrojové desce se na- chází spínač (02/5). Tím zapnete žací lištu (tzn. poloha „1“).

6 UVEDENÍ DO PROVOZU

VÝSTRAHA! Nebezpečí v důsledku neú- plné montáže! Zahradní traktor se nesmí provo- zovat, pokud není kompletně smontovaný! Pro- veďte všechny montážní práce popsané v mon- tážním návodu. V případě pochybností se před uvedením do provozu zeptejte odborníka, zda by- la montáž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

6.1 Kontrola žací lišty

Před používáním se vždy musí vizuálně zkontro- lovat, zda žací nástroj, upínací svorník a celá ža- cí jednotka nejsou opotřebené nebo poškozené. Aby se zabránilo nevyváženému chodu, musí se opotřebené nebo poškozené nože nahradit nový- mi.

Před prvním uvedením do provozu se musí motor naplnit olejem. Dodržujte při tom prosím návod výrobce motoru. Dbejte také na to, že stav oleje se musí v pravidelných intervalech kontrolovat a olej se musí eventuálně doplnit.

6.3 Plnění palivem (09)

VÝSTRAHA! Nebezpečí při nakládání s palivem! Palivo je vysoce hořlavé. Palivovou ná- drž naplňujte jen na volném prostranství! Nekuř- te! Netankujte s běžícím nebo horkým motorem! K natankování používejte vhodný trychtýř nebo plnicí hubici, aby se palivo nemohlo vylít na mo- tor, na kryt nebo na zem. Z bezpečnostních důvodů se musí uzávěr palivo- vé nádrže a ostatní plnicí uzávěry při poškození vyměnit. Pokud palivo přeteklo, nesmí se motor startovat. Místa na traktoru znečištěná palivem se musí očistit a rozlité palivo se musí ze země, z motoru a krytu odsát a setřít hadrem. Dokud palivové výpary nevyprchají, je nutné se vyvarovat jakéhokoli pokusu o nastartování. Palivo uchovávejte jen v nádobách k tomu urče- ných. Používejte bezolovnatý benzin, min. ROZ 91. Naplnění nádrže

1. Zastavte popřípadě motor a z bezpečnost-

ních důvodů vytáhněte klíč ze zapalování.

2. Počkejte, až se motor trochu ochladí (nebez-

pečí výbuchu od vzníceného paliva!).

3. Zatlačte na kryt uzávěru palivové nádrže

4. Natočte kryt uzávěru palivové nádrže (09/1)

nahoru. Kryt uzávěru palivové nádrže (09/1) se uvolní.

5. Otevřete kryt palivové nádrže (09/2) a naplň-

te palivo. Upozornění:Zamezte přeplnění palivové ná- drže!

6. Uzavřete uzávěr palivové nádrže (09/2).

7. Uzavřete kryt uzávěru palivové nádrže (09/1)

Tlak v pneumatikách kontrolujte v pravidel- ných intervalech.

Požadovaný tlak vzduchu odečtěte na pneu- matikách (doporučení 1 bar). UPOZORNĚNÍ 1PSI = 0,07bar. Tlak v pneumatikách se může kontrolovat a vzduch doplňovat běžnou nožní hustilkou.

6.5 Montáž sběrného koše na trávu (10–13)

Zahradní traktory se dodávají se sběrným košem na trávu. Všimněte si prosím, že se obrázky mo- hou nepatrně lišit od originálu. Nastavení ukazatele stavu naplnění sběrného koše Ukazatel stavu naplnění hlásí houkačkou, kdy se musí sběrný koš vyprázdnit. Ukazatel stavu naplnění může být nastaven do 6 poloh, a tak přizpůsoben sečení. U suchého se- čení posunout ukazatel stavu naplnění do men- ších poloh. U mokrého nebo vlhkého sečení na- stavit ukazatel stavu naplnění na delší polohu. Tím se ovlivní naplnění sběrného koše.493516_a 223 Uvedení do provozu

1. Vypněte motor (viz Kapitola 7.4 "Startování a

zastavení motoru", strana224).

2. Sejměte sběrný koš. (viz Kapitola 8.1 "Čiště-

ní sběrného koše", strana227).

3. Ukazatel stavu naplnění (10/1) nastavte na

sečení (10/a), až zaskočí do požadované po- lohy.

4. Znovu zavěste sběrný koš na trávu.

Zavěšení sběrného koše na trávu

1. Uchopte sběrný koš jednou rukou za madlo

(11/1) a druhou rukou za přidržovací otvor na zadní straně (11/2).

2. Položte sběrný koš na trávu symetricky na

3. Naklopte sběrný koš druhou rukou lehce do-

předu (12) tak, aby přední část sběrného ko- še zaskočila.

4. Pootočte nyní sběrný koš opět směrem dolů

5. Zkontrolujte správné uložení sběrného koše.

6.6 Kontrola bezpečnostních zařízení

Bezpečnostní zařízení se musí před každým na- startováním zahradního traktoru zkontrolovat. VÝSTRAHA! Nebezpečí při kontrole bez- pečnostních zařízení! Kontrola bezpečnostních zařízení se smí provádět jen z místa řidiče a když se v blízkosti nenachází žádné další osoby nebo zvířata! Všechny zkoušky provádějte na rovném podkla- du, aby se zahradní traktor nemohl nechtěně roz- jet.

6.6.1 Zkouška kontaktního spínače brzdy

Kontaktní spínač brzdy zajišťuje, aby nebylo možné nastartovat motor, když nebude zatažena brzda.

2. Sedněte si na sedadlo řidiče.

3. Povolte parkovací brzdu tím že sešlápnete

brzdový pedál (05/1).

4. Zkuste nastartovat motor (klíček v zapalování

v poloze III). UPOZORNĚNÍ Motor se nesmí nastarto- vat!

6.6.2 Zkouška kontaktního spínače žací

lišty Kontaktní spínač žací lišty zajišťuje, že se motor nedá nastartovat, když je aktivovaná žací lišta.

2. Sedněte si na sedadlo řidiče.

3. Sešlápněte brzdový pedál (05/1) a zatáhněte

4. Zapněte žací lištu (02/5, poloha „1“).

5. Zkuste nastartovat motor (klíček v zapalování

v poloze III). UPOZORNĚNÍ Motor se nesmí nastarto- vat!

6.6.3 Zkouška kontaktního spínače sedačky

Kontaktní spínač sedačky zajišťuje, že se motor zastaví, jakmile už se při zapnuté žací liště na se- dadle řidiče nenachází žádná osoba.

1. Sedněte si na sedadlo řidiče.

2. Sešlápněte brzdový pedál (05/1) a zatáhněte

3. Nastartujte motor a nechte ho běžet s maxi-

4. Zapněte žací lištu (02/5, poloha „1“).

5. Odlehčete sedadlo tím, že vstanete (nesestu-

pujte!). UPOZORNĚNÍ Motor se musí zastavit!

6.6.4 Zkouška kontaktního spínače

sběrného koše na trávu Kontaktní spínač na sběrném koši zajistí, že se motor zastaví, jakmile sběrný koš není při zapnu- té žací liště správně zavěšený.

1. Sedněte si na sedadlo řidiče.

2. Sešlápněte brzdový pedál (05/1) a zatáhněte

3. Nastartujte motor a nechte ho běžet s maxi-

4. Zapněte žací lištu (02/5, poloha „1“).

5. Lehce nadzvedněte sběrný koš nebo stiskně-

te vyprazdňovací tlačítko. UPOZORNĚNÍ Motor se musí zastavit!

6.6.5 Zkouška kontaktního spínače

vyhazovacího kanálu Kontaktní spínač vyhazovacího kanálu zajistí, že se zahradní traktor nedá při vymontovaném vy- hazovacím kanálu nastartovat.

1. Sejměte sběrný koš.

2. Odstraňte vyhazovací kanál (18/2).

3. Sedněte si na sedadlo řidiče.

4. Sešlápněte brzdový pedál (05/1) a zatáhněte

ruční brzdu (05/2).CZ 224 493516_a Provoz traktoru

5. Nastartujte motor.

UPOZORNĚNÍ Motor se nesmí nastarto- vat! 7 PROVOZ TRAKTORU VÝSTRAHA! Nebezpečí způsobená nedo- statečnou znalostí zahradního traktoru! Před nastartováním traktoru si důkladně přečtěte ná- vod k obsluze! Dbejte zvláště na všechna bez- pečnostní upozornění! Všechny montážní práce a práce k uvedení do provozu provádějte svědo- mitě. V případě pochybností se ptejte výrobce!

7.1 Základní přípravná opatření

Během sečení noste vždy pevnou obuv a dlouhé kalhoty. Nesečte nikdy bosí nebo s otevřenými sandály.

Zkontrolujte celou oblast, kde bude používán zahradní traktor. Odstraňte všechny kameny, klacky, dráty, kosti adalší cizí předměty, kte- ré by mohly být chyceny aodhozeny. I bě- hem sečení dávejte pozor na cizí předměty.

Proveďte všechny práce popsané v uvedení do provozu. To platí zvláště pro zkoušku bez- pečnostních zařízení.

K tahání nákladu používejte jen závěsné za- řízení! Nepřekračujte zatížení tažného zaří- zení.

Přeprava předmětů na zahradním traktoru je zakázána!

7.2 Používání příslušenství

VÝSTRAHA! Nebezpečí při používání ne- správného příslušenství nebo nesprávným používáním příslušenství! Používejte vždy jen originální příslušenství výrobce traktoru! Dbejte na předpisy pro používání v přiloženém návodu k obsluze příslušného zařízení! Používáním nepřípustného příslušenství nebo nesprávným používáním příslušenství můžou vzniknout velká nebezpečí pro obsluhu a třetí osoby. Zahradní traktor by mohl být přetížený. To může vést k vážným nehodám.

7.3 Tlačení zahradního traktoru (15, 16)

OPATRNĚ! Nebezpečí při tlačení na šik- mých plochách! Zahradní traktor tlačte jen na vodorovných plochách! Na šikmých plochách by mohl traktor nekontrolovaně sjet dolů. S hydrostatickou převodovkou Přepouštěcí páka (15/1) se nachází v zadním pravém podběhu kola. Odjištění přepouštění u převodovky T3 (typ: T15, T16, T18):

1. Vytáhněte přepouštěcí páku (15/1) a zavěste

ð Zahradní traktor je nyní možné tlačit. Odjištění přepouštění u převodovky G700 (typ: T20, T23):

1. Zasuňte přepouštěcí páku (15/1) a zavěste ji

ð Zahradní traktor je nyní možné tlačit.

7.4 Startování a zastavení motoru

1. Sedněte si na místo řidiče.

2. Úplně sešlápněte brzdový pedál (05/1) na le-

vé straně a zajistěte ho stavěcí pákou (05/2).

3. Ujistěte se, že žací lišta NENÍ zapnutá. Zkon-

trolujte přitom polohu kolébkového spínače (02/5, poloha „0“).

4. Pohybujte regulátorem otáček motoru (02/2)

k hornímu dorazu. Podle varianty vybavení se tam nachází značka sytiče. Pokud ne, za- táhněte za samostatný knoflík sytiče (02/1).

5. Zasuňte klíček zapalování do zámku zapalo-

6. Otočte klíčem zapalování do polohy „III“ a

držte ho tam tak dlouho, dokud motor neběží. Upozornění:Na ochranu startovací baterie by startování nemělo trvat déle než cca5sekund.

7. Klíč zapalování pak uvolněte, ten zaskočí au-

tomaticky do polohy „II“.

8. Pohybujte regulátorem (02/2) pro otáčky mo-

toru do provozní polohy. U varianty vybavení s knoflíkem sytiče ho opět zatlačte (02/1). Vypnutí motoru

1. Vypněte žací lištu (02/5).

2. Nastavte regulátor (02/2) otáček motoru do

3. Sešlápněte brzdový pedál (05/1) a zajistěte

ho stavěcí pákou (05/2).

4. Otočte klíčem zapalování (02/4) do polohy

5. Vytáhněte klíček ze zapalování.493516_a 225

Provoz traktoru VÝSTRAHA! Nebezpečí od horkého mo- toru! Při zastavení motoru dbejte, aby horké čás- ti motoru (například tlumič výfuku) nemohly zapá- lit žádné předměty nebo materiály nacházející se v blízkosti traktoru!

7.5 Jízda s traktorem

VÝSTRAHA! Nebezpečí v důsledku nepři- způsobené rychlosti! Jezděte zvláště na začát- ku pomalu, abyste si na chování traktoru při jízdě a brzdění zvykli! Před každou změnou směru se musí rychlost jízdy snížit tak, aby si řidič vždycky zachoval kontrolu nad zahradním traktorem a ten se také přitom nemohl převrátit! Váš traktor je poháněný nožní hydrostatickou převodovkou.

7.5.1 Příprava jízdy při teplotách pod 10°C

1. Ujistěte se, že žací lišta NENÍ zapnutá. Zkon-

trolujte přitom kolébkový spínač (02/5, poloha „0“).

2. Nastartujte motor a nechejte ho z důvodu op-

timalizace viskozity oleje v převodovce cca. 30sekund zahřát. Poté můžete s traktorem jezdit. Žací lišta by se měla zapínat až tehdy, když motor několik minut běží.

7.5.2 Jízda s nožní hydrostatickou

1. Sešlápněte brzdový pedál (05/1) a zajistěte

ho stavěcí pákou (05/2).

2. Nastavte žací ústrojí na nejvyšší výšku střihu

4. Sešlápněte brzdu (05/1).

5. Sešlápněte pomalu nožní pedál pro požado-

Dopředu: Nožní pedál (04/2)

Dozadu: Nožní pedál (04/1)

6. Čím dále pedál sešlápnete, tím rychleji se

traktor ve zvoleném směru pohybuje.

7. Pro zastavení uvolněte nožní pedál a sešláp-

něte brzdový pedál (05/1). UPOZORNĚNÍ Vždy když traktor opustíte, zatáhněte stavěcí páku při sešlápnutém brzdo- vém pedálu, aby se traktor nemohl rozjet!

7.5.3 Jízda s tempomatem

UPOZORNĚNÍ Tempomat se může za- pnout jen pro jízdu vpřed. Při sešlápnutí brzdy se tempomat automaticky vypne. Zapnutí/vypnutí tempomatu:

Otočte páku (02/3) směrem nahoru. Tempomat se zapne.

Otočte páku (02/3) směrem dolů. Tempomat se vypne.

7.5.4 Jízda a sečení na svazích

VÝSTRAHA! Nebezpečí způsobené chy- bou při jízdě a sečení! Při jízdě na svazích je potřeba zvláštní opatrnosti! Neexistuje žádný „bezpečný“ svah. Dbejte přitom zvlášť následují- cích bezpečnostních pokynů! Pokud by kola pro- kluzovala nebo traktor při jízdě do stoupání uvízl, žací lištu a přídavná zařízení rozpojte. Poté po- malou jízdou dolů přímým směrem svah opustit! Plný sběrný koš zvyšuje vlivem své hmotnosti ne- bezpečí převrhnutí zahradního traktoru!

Nejezděte na svazích se sklonem větším jak 10° (18%). Příklad: odpovídá to výškovému rozdílu 18 cm na jeden metr délky.

Rozjíždějte se plynule.

Udržujte nízkou rychlost jízdy.

Nejezděte napříč svahu.

Neakcelerujte příliš silně.

7.5.5 Sečení zahradním traktorem

Aby byl výsledek sečení čistý, musí se rychlost jízdy přizpůsobit podmínkám sečení. Pro sečení zvolte maximálně 2/3 možné rychlosti jízdy na pedálu. Maximální rychlost traktoru je určena vý- hradně pro režim pojíždění bez zapnuté žací liš- ty. V normálním případě činí výška sečení 4–5 cm. To odpovídá 2. nebo 3. Západka nastavení výšky (06/2). Při vlhké a mokré trávě sečte prosím s vyšší výškou střihu. Při velmi vysoké trávě je účelné sekat trávu ve dvou záběrech. Při prvním záběru nastavte žací lištu na maximální výšku sečení. Při druhém zá- běru ji pak můžete nastavit na požadovanou výš- ku.

7.5.5.1 Zapojení žací lišty

UPOZORNĚNÍ Žací lišta může být připoje- na teprve poté, co se motor již cca. jednu minutu zahřívá! Při připojování žací lišty by zahradní traktor neměl stát ve vysoké trávě.

1. Nastartujte motor.

2. Pohybujte regulátorem (02/2) pro otáčky mo-

toru do provozní polohy.CZ 226 493516_a Provoz traktoru

3. Nastavte žací ústrojí na nejvyšší výšku střihu

4. Kolébkovým přepínačem (02/5, poloha „1“)

5. Ruční pákou (06/2) nastavte požadovanou

7.5.5.2 Sečení při jízdě dozadu

UPOZORNĚNÍ Je-li sešlápnutý jen pedál převodovky pro jízdu dozadu, je žací lišta odpoje- na.

1. Stiskněte tlačítko "sečení dozadu" ( 02/6) a

během 5 sek. Pedál (04/1) pro jízdu dozadu. VÝSTRAHA! Nebezpečí nehody při seče- ní dozadu! Dbejte na zadní okolí při sečení do- zadu! Sečení dozadu provádějte, jen když je to nutné!

7.5.5.3 Odpojení žací lišty

VÝSTRAHA! Nebezpečí od dobíhajících nožů! Otáčející se/dobíhající řezný nůž může po- řezat ruce a nohy! Proto mějte ruce a nohy dále od řezných nástrojů!

1. Kolébkovým přepínačem (02/5, poloha „0“)

vypněte žací lištu. Žací lištu je možné odpojit jak v klidu tak i během jízdy traktoru. VÝSTRAHA! Nebezpečí úrazu způsobe- ného odletujícími předměty! Při přejíždění přes štěrkové nebo pískové plochy mohou být před- měty vtaženy do běžícího žacího ústrojí a poté mohou být vymrštěny ven.

Žací lištu odpojujte vždy, když přejíždíte jiné plochy než sečené.

7.5.5.4 Vyprázdnění sběrného koše

UPOZORNĚNÍ Je-li sběrný koš naplněný, zazní akustický signál. Nejpozději nyní by se měl koš vyprázdnit. Podle varianty vybavení disponuje váš zahradní traktor elektricky ovládaným vyprazdňováním sběrného koše nebo manuálně ovládaným sběr- ným košem a ovládací pákou. Pro všechny druhy košů platí:

Vyprázdnění sběrného koše může být prove- deno ze sedadla řidiče.

Je-li při zapnuté žací liště sběrný koš vyklo- pený nahoru, příp. vyvěšený, motor zhasne.

Není-li sběrný koš řádně zavěšený, nemůže se zapínat žací lišta. Vyprázdnění elektricky ovládaného sběrného koše

1. Pro vyprázdnění stiskněte kolébkový spínač

(07/1) na levé straně sedadla řidiče.

2. Pro zavření sběrného koše stiskněte opět

tento přepínač. Vyprázdnění sběrného koše ovládací pákou

1. Vytáhněte ovládací páku ze sběrného koše

2. Aby se sběrný koš otevřel (17/b), stiskněte

páku ve směru jízdy.

3. Posuňte sběrný koš pákou dozadu, až koš

Pro optimální výsledek mulčování by se měl tráv- ník sekat pravidelně (asi 1x až 2x týdně). Přitom sečte 1/3 výšky trávy (například 6cm vysoký trávník posečte o 2cm). Posekaná tráva se tak čistě zapracuje do zbylého trávníku.

7.5.5.6 Interval sečení

Zohledněte, že tráva roste různě rychle v různých obdobích. Začátkem jara se doporučuje kratší in- terval sečení. Když růst trávy v průběhu roku zpomaluje, prodlužte interval sečení. Pokud tráva nebyla sečena delší dobu, proveďte sečení nejprve s vyšším nastavením sečení a po- tom o dva dny později ještě jednou s nižším na- stavením sečení.

7.5.5.7 Sečení vysoké trávy

Když tráva vyrostla do větší než obvyklé výšky nebo když je vlhká, posečte trávník s vyšším na- stavením sečení. Potom trávník posečte ještě jednou s nižším, normálním nastavením sečení.

7.5.5.8 Údržba řezacích nožů

Během celé sezóny sečení dbejte, aby byl řezací nůž ostrý, aby se předešlo vytrhávání a roztrhá- vání stébel trávy. Odtržená stébla trávy na hra- nách hnědnou. Tím se snižuje růst a stoupá ná- chylnost trávníku k nemocem.

Po každém použití zkontrolujte ostrost řeza- cího nože a známky jeho opotřebení nebo poškození! Případně se obraťte se na servis- ní dílnu.

Při výměně nožů používejte pouze originální náhradní nože.493516_a 227 Čištění zahradního traktoru

8 ČIŠTĚNÍ ZAHRADNÍHO TRAKTORU

Pro optimální funkci a dlouhou životnost se musí zahradní traktor pravidelně čistit. Po každé činnosti vyčistěte zahradní traktor od zachycených nečistot. Pro čištění nepoužívejte vysokotlaký čistič. Proud vody vysokotlakého čističe nebo zahradní hadice může vést k poškození elektrického zařízení ne- bo ložisek. Dbejte na to, aby zvláště motor, převodovka a vodicí kladky a dále kompletní elektrické zařízení nepřišly do styku s vodou. VÝSTRAHA! Nebezpečí při čištění! Při všech čisticích pracích platí:

Zastavte motor a vytáhněte klíč ze zapalová- ní.

Vytáhněte koncovku / koncovky zapalovacího kabelu.

Ochranná zařízení odstraněná pro čištění se musí po čištění opět namontovat.

NEBEZPEČÍ POPÁLENÍ: Zahradní traktor čistěte teprve tehdy, až je ochlazený. Motor, převodovka a tlumiče výfuku jsou velmi hor- ké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U více- nožových žacích nástrojů může pohyb jedno- ho řezného nástroje vést k pohybu jiného ná- stroje!

8.1 Čištění sběrného koše

Sejměte sběrný koš na trávu a ostříkejte ho ze- vnitř a zvenku proudem vody. Pevněji zachycené nečistoty se musí opatrně oškrábat, například kartáčem. Zvláště u sběrných košů potažených tkaninou dbejte na to, aby se tkanina nepoškodi- la. UPOZORNĚNÍ Sběrný koš před čištěním vyprázdněte podle popisu. Plný sběrný koš je pří- liš těžký, abyste ho mohli bezpečně sejmout. Sejmutí sběrného koše

2. Sběrný koš lehce nadzvedněte.

3. Sejměte sběrný koš směrem nahoru.

Sejmutí elektricky ovládaného sběrného koše

2. Ujistěte se, že elektricky ovládaný sběrný koš

3. Sběrný koš nadzvedněte (cca 30°).

4. Sejměte sběrný koš směrem nahoru.

8.2 Čištění skříně, motoru a převodovky

POZOR! Nebezpečí poškození elektrického zařízení vniklou vodou! Při čištění traktoru vo- dou dbejte na to, aby se voda nedostala do elek- trického zařízení! Motor a všechna ložiska (kola, převodovku, ulo- žení nožů) nepostříkat vodou nebo vysokotlakým čističem. Voda, která vnikne do zapalovacího zařízení, kar- burátoru nebo vzduchového filtru může způsobit poruchy. Voda v ložiscích může vést ke ztrátě mazání a tím ke zničení ložiska. Pro odstranění nečistot a zbytků trávy používejte hadr, ruční smeták, štětec s dlouhým držadlem a podobně.

8.3 Čištění vyhazovacího kanálu (18)

Pravidelným čištěním se zaručí lehký chod nasta- vení výšky sečení. Vyhazovací kanál se skládá ze dvou do sebe za- sunutých dílů. Spodní díl je pevně zaklapnutý v krytu žacího ústrojí. Horní díl se může pro vyčiš- tění vytáhnout.

1. Odstraňte sběrný koš.

2. Odstraňte šrouby (18/1) vlevo a vpravo u vy-

hazovacího kanálu (18/2).

3. Vyhazovací kanál vytáhněte přes zadní stěnu

4. Důkladně vyčistěte horní a dolní vyhazovací

5. Vyhazovací kanál zasuňte do zadní stěny.

Přitom dbejte na to, aby se horní a spodní díl přesně spojily.

6. Pevně ho přišroubujte oběma upevňovacími

7. Namontujte sběrný koš.CZ

228 493516_a Údržba 9 ÚDRŽBA VÝSTRAHA! Nebezpečí při údržbě! Při všech údržbářských pracích platí:

Zastavte motor a vytáhněte klíč ze zapalová- ní.

Vytáhněte koncovku / koncovky zapalovacího kabelu.

Ochranná zařízení odstraněná pro údržbu se musí po údržbě opět namontovat.

NEBEZPEČÍ POPÁLENÍ: Na zahradním trak- toru pracujte teprve tehdy, až je ochlazený. Motor, převodovka a tlumiče výfuku jsou vel- mi horké!

NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U více- nožových žacích nástrojů může pohyb jedno- ho řezného nástroje způsobit pohyb jiného nástroje.

Při výměně dílů se smí používat pouze origi- nální náhradní díly.

V případě pochybností vyhledejte vždy od- bornou dílnu nebo kontaktujte výrobce.

Následující práce smí uživatel provést sám. Všechny ostatní údržbářské, servisní a opravář- ské práce se musí provést v autorizované servis- ní dílně. UPOZORNĚNÍ Při silném namáhání a při vysokých teplotách můžou být nutné kratší inter- valy údržby, než je uvedeno v tabulce. Dbejte prosím také na doporučená roční mazání podle mazacího plánu. Činnost Před kaž- dým pou- žitím Po kaž- dém pou- žití Po prv- ních 5 hodinách Každých 25 pro- vozních hodin Každých 50 pro- vozních hodin Před kaž- dým usklad- něním Zkontrolujte hladinu motoro- vého oleje

Vyměňte motorový olej

X X Vyčistěte vzduchový filtr

Vyměňte vzduchový filtr

Zkontrolujte zapalovací svíč-

Zkontrolujte brzdu (zkušební brzdění na rovné cestě)

Zkontrolujte žací nože X Zkontrolujte, zda nejsou uvolněny díly X X Zkontrolujte klínový řemen (vizuální kontrola)

Vyčistěte zahradní traktoru X Vyčistěte mřížky sání vzdu- chu na motoru

Vyčistěte převodovku od zbytků trávy a nečistot X X )* viz návod k použití výrobce motoru493516_a 229 Údržba

Aby se zajistil lehký chod pohyblivých dílů, dopo- ručujeme nejméně jednou ročně promazat násle- dující místa. Před mazáním nebo postříkáním očistěte všech- na mazaná místa hadrem. Nepoužívejte vodu, aby se zabránilo eventuální korozi. Místa mazání:

Mazací hlavici u čepu nápravy vpravo a vlevo (21) namazat víceúčelovým tukem.

Uložení přední nápravy u rámu (21/1) postří- kejte olejem v rozprašovači.

Ozubený segment a pastorek řízení u převo- dovky řízení (22) namazat víceúčelovým tu- kem.

Válečková ložiska a náboje kol přední a zad- ní osy (23/20) namazat víceúčelovým tukem. UPOZORNĚNÍ Přední a zadní kola se mu- sí před namazáním os a ložisek odmontovat.

Otočné čepy a ložiska: Mazání všech pohyb- livých otočných čepů a ložisek.

Výměna kola se smí provádět jen na vodorovném a pevném podkladu.

1. Zastavte motor traktoru a vytáhněte klíč ze

2. Zcela sešlápněte brzdový pedál (05/1) a za-

jistěte ho stavěcí pákou (05/2).

3. Zajistěte traktor podkládacími klíny proti roz-

jetí. Klíny podkládejte na té straně, která se nebude zvedat.

4. Nadzvedněte zahradní traktor vhodným zve-

dákem (například nůžkový zvedák) na té straně, na které se má měnit kolo. Nadzved- něte traktor tak vysoko, aby se s vyměňova- ným kolem dalo volně otáčet. Pozor! Nebezpečí poškození stroje. Při zvedání dbejte na to, aby se žádné části traktoru nedeformovaly. Zvedák nasazujte jen na stabilní kovové díly.

5. Zajistěte zahradní traktor na nosném prvku

podvozku stabilní podložkou (například dře- věnými hranoly) tak, aby se při sesmeknutí nebo naklonění zvedáku nemohl snížit.

6. Sejměte ochranný kryt (19/1).

7. Šroubovákem odtlačte pojistnou podložku

(19/2). Dávejte pozor, aby se neztratila.

8. Sejměte podložku (19/3).

9. Sejměte kolo z nápravy.

Upozornění:Při snímání zadních kol z osy neztratit lícované pero!

10. Před opětovnou montáží vyčistěte osu a ot-

vor v kole a namažte je nejlépe víceúčelovým tukem.

11. Nasaďte kolo na osu.

Upozornění:Při nasazování zadních kol mu- sí drážky lícovaných per a zadního kola být nad sebou tak, aby bylo možné pero zasu- nout bez použití násilí.

12. Na osu nasaďte podložku.

13. Zatlačte pojistnou podložku do drážky na

ose. Pokud k tomu případně požíváte kleště, dávejte pozor, aby se kleštěmi nepoškodila osa.

14. Na osu nasaďte ochranné víčko.

15. Odstraňte podložku a traktor opatrně spusťte

9.4 Startovací baterie

Obsahem dodávky zahradního traktoru není na- bíječka startovací baterie. Přesné označení baterie: viz skříň baterie. Starto- vací baterie se nachází pod krytem motoru. Baterie je v zásadě nabitá z výrobního závodu. Bezpečnostní pokyny VÝSTRAHA! Nebezpečí při nesprávném zacházení se startovací baterií! K zamezení nebezpečím, která by mohla vzniknout při ne- správném zacházení s baterií, respektujte násle- dující body.

Startovací baterie se nesmí pokládat do bez- prostřední blízkosti otevřeného ohně, spalo- vat nebo pokládat na topení. Hrozí nebezpečí výbuchu.

V zimním období uchovávejte startovací ba- terii v chladném, suchém prostředí (10– 15°C). Při skladování by se mělo zamezit teplotám pod bodem mrazu.

Nenechávejte startovací baterii delší dobu nenabitou. Pokud se startovací baterie delší dobu nepoužívala, měla by se nabít vhodnou nabíječkou baterií.

Startovací baterii neničte. Elektrolyt (kyselina sírová) způsobuje poleptání kůže a oblečení – okamžitě omýt velkým množstvím vody.

Startovací baterii udržujte v čistotě. Otírejte ji jen suchou látkou. Nepoužívejte žádnou vo- du, benzin, ředidla a podobně!CZ 230 493516_a Přeprava

Připojovací póly udržujte v čistotě a mažte tu- kem na ochranu pólů.

Připojovací póly nezkratovat. Nabíjení startovací baterie Nabíjení je nutné:

Před uskladněním na zimu.

Při delším prostoji zařízení (delším jak 3 mě- síce). VÝSTRAHA! Nebezpečí způsobené ne- správným nabíjením baterie! Nabíjecí proud nabíječky nesmí překročit 5A a nabíjecí napětí může činit max. 14,4V. Při vyšším nabíjecím na- pětí existuje nebezpečí exploze baterie! Při práci s baterií vytáhněte vždy klíč ze zapalování. Doporučujeme tuto bezúdržbovou a neprodyšnou startovací baterii nabíjet speciální vhodnou nabí- ječkou (kdostání ve specializovaném obchodě). Před nabíjením startovací baterie si přečtěte ná- vod k obsluze výrobce nabíječky. OPATRNĚ! Nebezpečí zkratu! Aby se za- mezilo zkratu, odpojujte vždy nejdříve záporný kabel (-) baterie a jako poslední jej opět připojuj- te! Při práci s baterií vytáhněte vždy klíč ze zapa- lování!

1. Vytáhněte klíč zapalování (02/4).

2. Otevřete kryt motoru.

3. Svorky nabíječky propojte s připojovacími pó-

Černá svorka = záporný pól (-)

4. Nabíječku zapojte do sítě a zapněte ji.

9.5 Demontáž žací lišty

Pro používání traktoru v zimním období a pro vý- měnu klínového řemene se musí žací lišta de- montovat.

1. Volant vytočit co nejvíce doleva (32).

2. Odstranit sběrný koš (33).

3. Vymontovat vyhazovací kanál (18).

4. Válcový šroub (34) držáku šachty povolit o5–

5. Žací lištu spustit na nejnižší nastavení (35).

6. Vyvěsit tažnou pružinu na žací liště (36).

7. Žací lištu opět zvednout úplně nahoru (37).

8. Vyvěsit kanál klínového řemene (38).

Klínový řemen vyvěsit z řemenice motoru (39).

10. Žací lištu spustit opět na nejnižší nastavení

11. Odstranit 4 pojistné kolíky na držácích žací

12. Držáky sáhnout z čepů (41).

9.6 Výměna klínového řemenu

1. Uvolnit 6 pojistných matic (24).

2. Vyvěsit kanál klínového řemene (25).

3. Vyvěsit a odstranit pravý kryt žací lišty (26).

4. Vyvěsit a odstranit levý kryt žací lišty (27).

5. Lehce uvolnit šroub na napínací kladce, až je

možné klínový řemen vyvléknout (28).

6. Vyjmout klínový řemen.

UPOZORNĚNÍ Vedení a poloha klínového řemene je podle typu různá. Dbejte pokynu na samolepce na žací liště. Nasadit nový klínový řemen

1. Položte klínový řemen kolem lehce povolené

napínací kladky a napínací kladku znovu přišroubujte (30/31).

2. Klínový řemen položit podle pořadí na kladky

a dbát na vedení a polohu klínového řemene. 10 PŘEPRAVA Při přepravě zahradního traktoru dopravními pro- středky (například přívěs za osobní automobil) se musí žací lišta pro odlehčení závěsu žacího ústrojí podložit. Při dopravě dbejte na dostatečnou nosnost pře- pravního prostředku a vhodné zajištění zahradní- ho traktoru. 11 SKLADOVÁNÍ Zahradní traktor by se měl odstavovat chráněný před povětrnostními vlivy, zvláště před vlhkostí, deštěm a delším přímým slunečním svitem. Zahradní traktor nikdy neuchovávejte s palivem v nádrži uvnitř budovy, kde by se možné palivové výpary mohly dostat do styku s otevřeným ohněm nebo jiskrami. Zahradní traktor odstavujte jen v prostorách, které jsou vhodné pro odstavení mo- torových vozidel. Při delším uskladňování, například v zimním ob- dobí, pokud možno neodstavujte traktor s plnou palivovou nádrží. Palivo se může odpařovat. Před dlouhodobým odstavením by se mělo palivo z nádrže a karburátoru vypustit, aby se předešlo usazování a tím potížím při startu. V případě do- tazů se obracejte prosím na vaši odbornou dílnu.493516_a 231 Pomoc při poruchách

12 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! UPOZORNĚNÍ V případě poruch, které ne- jsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis. Porucha Příčina Odstranění Motor nenaskočí. Nedostatek paliva. Doplnit nádrž; zkontrolovat odvzdušnění nádrže, zkontrolovat palivový filtr. Špatné, znečištěné palivo, staré palivo v nádrži. Používejte stále čerstvé palivo z čistých nádob; vyčistit karburátor (zákaznická servisní dílna). Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Není zapalovací jiskra. Vyčistit zapalovací svíčku, příp. použít novou, zkontrolovat zapalovací kabel, zapalovací zařízení (zákaznická servisní dílna). Po několikanásobném pokusu o nastartování příliš mnoho paliva ve spalovacím prostoru motoru. Vyšroubovat a vysušit zapalovací svíč- ku. Startér nefunguje. Prázdná nebo slabá startovací baterie. Dobít startovací baterii. Bezpečnostní spínač u sedadla řidiče nefunguje. Posadit se správně do sedadla; spínač vadný. Bezpečnostní spínač u brzdové- ho pedálu nefunguje. Sešlápnout brzdový pedál úplně dolů. Zapnout žací lištu. Vypnout žací lištu. Pojistka na (+) kabelu startovací baterie. Pojistku zkontrolovat a popřípadě vymě- nit. Slábne výkon motoru. Příliš vysoká nebo mokrá tráva. Upravit výšku sečení; volný prostor pro žací lištu získáte krátkou jízdou dozadu. Vyhazovací kanál/vrchní kryt ža- cí lišty ucpaný. Odstavit motor a vytáhnout klíč ze zapa- lování! Vyčistit vyhazovací kanál/vrchní kryt ža- cí lišty. Vzduchový filtr je znečištěný. Vyčistit vzduchový filtr (viz návod k ob- sluze výrobce motoru). Seřízení karburátoru není v po- řádku. Nechat zkontrolovat nastavení (zákaz- nická servisní dílna). Nůž je silně opotřebovaný. Vyměnit nůž (zákaznická servisní dílna). Rychlost jízdy příliš vysoká. Snížit rychlost jízdy.CZ 232 493516_a Pomoc při poruchách Porucha Příčina Odstranění Zahradní traktor silně vibruje. Žací lišta je poškozená. Zkontrolovat žací lištu (zákaznická servisní dílna). Traktor se nerozjíždí. U hydrostatické převodovky: ne- ní pohon pojezdu. Páku obtoku přestavit do provozní polo- hy (viz Kapitola 7.3 "Tlačení zahradního traktoru (15, 16)", strana224). Nerovné sečení. Nůž je opotřebený, tupý. Vyměnit nebo naostřit nůž. Naostřené nože se musí vyvážit (zákaznická servisní dílna)! Špatná výška sečení. Opravit výšku sečení. Příliš nízké otáčky motoru. Nastavit maximální otáčky motoru. Rychlost jízdy příliš vysoká. Zmírnit rychlost jízdy. Rozdílný tlak v pneumatikách. Napumpovat pneumatiky na správný tlak. Správný tlak odečíst na pneumati- kách. Sběrný koš se neplní. Výška sečení je příliš nízká. Opravit výšku sečení. Tráva je mokrá, je příliš těžká na to, aby ji proud vzduchu unášel do koše. Posunout dobu sečení, až se trávník vy- suší. Nůž je silně opotřebovaný. Vyměnit nůž. (servisní dílna) Trávník je příliš vysoký. Trávník posekejte 2krát:

1. záběr: max. výška sečení

2. záběr: požadovaná výška sečení.

Tkaný pytel ucpaný – není pro- dyšný. Vyčistit tkaný pytel. Vrchní kryt vyhazovacího kanálu znečištěný. Vyčistit vyhazovací kanál/vrchní kryt ža- cí lišty. Indikace naplnění ko- še neodpovídá. Zbytky trávy na páce indikátoru naplnění. Odstraňte zbytky trávy na páce indikáto- ru naplnění. Poté zkontrolujte lehký chod. Pohon pojezdu, brz- da, spojka a žací lišta. Nechejte zkontrolovat výhradně zákaz- nickou servisní dílnou!493516_a 233 Pomoc při poruchách

12.1 Zobrazení chyb na displeji a odstranění

chyb Zobrazení Závada Popis závady Odstranění závady Err 01 Spínač sedadla Elektronika zjistí neplatný stav spínače sedadla.
