РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ T 20105.6 HD V2 SOLO

5.1 Стандардна табла са

инструментима (02) .......................... 176

5.2 Плоча са инструментима и

3. Покрените мотор и побрините се да ради

3. Покрените мотор и побрините се да ради

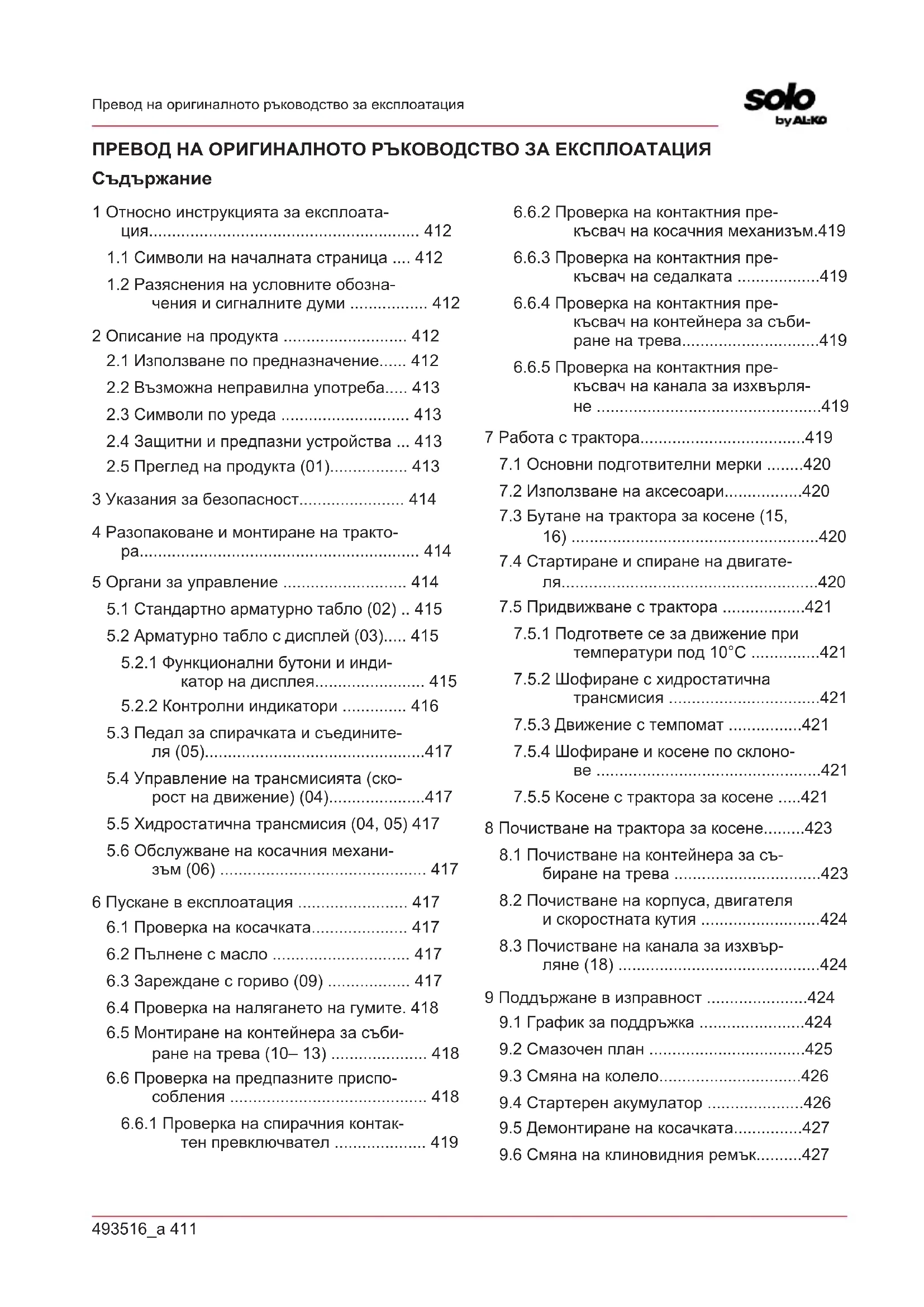

1 Относно инструкцията за експлоата- ция........................................................... 412

1.1 Символи на началната страница .... 412

1.2 Разяснения на условните обозна-

чения и сигналните думи ................. 412 2 Описание на продукта ........................... 412

2.1 Използване по предназначение...... 412

2.2 Възможна неправилна употреба..... 413

2.3 Символи по уреда ............................ 413

2.4 Защитни и предпазни устройства ... 413

5.3 Педал за спирачката и съедините-

ля (05)................................................417

5.4 Управление на трансмисията (ско-

5.6 Обслужване на косачния механи-

6.4 Проверка на налягането на гумите. 418

6.5 Монтиране на контейнера за съби-

ране на трева (10– 13) ..................... 418

6.6 Проверка на предпазните приспо-

тен превключвател .................... 419

6.6.2 Проверка на контактния пре-

късвач на косачния механизъм.419

6.6.3 Проверка на контактния пре-

късвач на седалката ..................419

6.6.4 Проверка на контактния пре-

късвач на контейнера за съби- ране на трева..............................419

6.6.5 Проверка на контактния пре-

късвач на канала за изхвърля- не .................................................419 7 Работа с трактора....................................419

7.1 Основни подготвителни мерки ........420

7.2 Използване на аксесоари.................420

7.3 Бутане на трактора за косене (15,

16) ......................................................420

7.4 Стартиране и спиране на двигате-

7.5.1 Подгответе се за движение при

температури под 10°C ...............421

7.5.2 Шофиране с хидростатична

8 Почистване на трактора за косене.........423

8.1 Почистване на контейнера за съ-

биране на трева ................................423

8.2 Почистване на корпуса, двигателя

и скоростната кутия ..........................424

8.3 Почистване на канала за изхвър-

ляне (18) ............................................424 9 Поддържане в изправност ......................424

9.1 График за поддръжка .......................424

9.6 Смяна на клиновидния ремък..........427BG

Немската версия е оригиналната инструк- ция за експлоатация. Всички останали версии са преводи на оригиналната ин- струкция за експлоатация.

Съхранявайте винаги тази инструкция за експлоатация по начин, по който да може- те да я четете, когато се нуждаете от ин- формация за този уред.

Предавайте уреда на други лица само за- едно с тази инструкция.

Прочетете и съблюдавайте инструкциите за безопасност и предупредителните съ- вети в тази инструкция за експлоатация.

Тракторите за косене ще бъдат доставени в най-различни конфигурации. Моля, обърнете внимание, че изображенията мо- гат да се различават леко от оригинала. Ако имате трудности с разбирането на оп- исанията, моля свържете се със специа- лизиран сервиз или с производителя.

Спазвайте приложените инструкции за монтаж и инструкциите за работа на бен- зиновия двигател.

1.1 Символи на началната страница

Символ Значение Непременно прочетете внимател- но тази инструкция за експлоата- ция преди пускането в експлоата- ция. Това е предпоставката за безопасна работа и безпроблем-

Ръководство за експлоатация Не работете с бензиновия уред близо до открит пламък или из- точници на топлина.

1.2 Разяснения на условните

обозначения и сигналните думи ОПАСНОСТ! Обозначава непосредстве- но опасна ситуация, която - ако не бъде избе- гната - може да има като последствие смърт или тежко нараняване. ПРЕДУПРЕЖДЕНИЕ! Обозначава потен- циална опасна ситуация, която - ако не бъде избегната - би могла да доведе до смърт или тежко нараняване. ВНИМАНИЕ! Обозначава потенциално опасна ситуация, която - ако не бъде избегна- та - може да има като следствие леко или умерено нараняване. ВНИМАНИЕ! Обозначава ситуация, която - ако не се избегне - може да предизвика мате- риални щети. УКАЗАНИЕ Специални указания за по- добро разбиране и боравене. 2 ОПИСАНИЕ НА ПРОДУКТА Тракторите за косене на трева със задно из- хвърляне са произведени в различни модели. За следните описания в това ръководство, мо- ля, уверете се, че сте прочели описанието, подходящо за Вашия трактор за косене. Характеристики на Вашия трактор за косене:

Предавателен механизъм: Крачен хидрос-

Изпразване на контейнера: електрическо, телескопичен лост Освен това има разлики при системите за му- лчиране, типа мотор, мощността на мотора и ширината на рязане. Разлики в моделите:

Тип предавателна кутия (Т3 и G700)

Байпас на предавателния механизъм- деблокиране

2.1 Използване по предназначение

Тракторът за косене е предназначен за косене на частни и домашни градини с макс.10° (18%) наклон. Допълнителни приложения, като на- пример, мулчиране се разрешава само при из- ползване на оригиналните аксесоари и спаз-493516_a 413 Описание на продукта ване на максималните стойности на натовар-

Този уред е предназначен само за частна упо- треба. Всяка друга употреба както и непозво- лени реконструкции или внасяне на допълни- телни елементи се счита за употреба не по предназначение, и води като последствие до отпадането на гаранцията, както и загубата на съответствието (обозначението CE) и отказа от отговорност на производителя за щети, причинени на потребителя или на трета стра-

2.2 Възможна неправилна употреба

Тракторът за косене не е предназначен за ко- мерсиална употреба в обществени паркове, спортни съоръжения, селско стопанство и гор- ско стопанство. ПРЕДУПРЕЖДЕНИЕ! Опасности от пре- товарване на трактора! Когато използвате ремарке, уверете се по-специално, че не пре- вишавате допустимите натоварвания и накло- ни на опън. Превишаването на това може да доведе до влошаване на спирачната ефектив- ност на трактора и да доведе до опасни ситуа-

УКАЗАНИЕ Моля, обърнете внимание, че тракторът за косене на трева не е уличен и не може да се използва по обществени пъти-

Преди пускането в експлоата- ция прочетете ръководството за употреба! По време на косене други ли- ца, особено деца и животни, трябва да се държат далеч от работното място. Извадете контактния ключ пре- ди поддръжка и ремонт! Внимание опасност! Пазете ръ- цете и краката далеч от реже-

Не шофирайте по склонове с над 10° (18%) наклон! Опасност: Не ходете тук! Опасност от изгаряне от горе- щи повърхности!

2.4 Защитни и предпазни устройства

ПРЕДУПРЕЖДЕНИЕ! Опасност от пре- махнати или манипулирани предпазни приспособления! Всяка работа с премахнати или манипулирани предпазни приспособления е забранена. Дефектните предпазни приспо- собления трябва да бъде ремонтирани или сменени незабавно! Предпазните приспособления включват по-

Спирачен контактен прекъсвач

Контактен прекъсвач на косачния механи-

Контактен прекъсвач на контейнера за съ- биране на трева

Контактен прекъсвач на седалката

Контактен прекъсвач на канала за изхвър-

№ Компонент 1 Волан 2 Арматурно табло 3 Спирачен педал 4 Капак на двигателя 5 Реверсивна скоростна кутия 6 Управление на трансмисията на- предBG 414 493516_a Указания за безопасност № Компонент 7 Косачен механизъм 8 Регулировка на височината на ря-

9 Байпас на предавателния меха-

10 Сензор на контейнера за събира- не на трева 11 Управление на контейнера 12 Контейнер за събиране на трева 13 Седалка на водача 14 Управление на контейнера елек-

15 Лост за заключване на спирачния

• Изпълнението варира и е в зависимост от

Деца или други лица, които не познават инструкцията за експлоатация, не трябва да използват уреда.

Спазвайте местните разпоредби за мини- малната възраст на човека, който употре- бява машината.

Инструктирайте децата и юношите да не играят с машината.

Косете само при дневна светлина или при добро изкуствено осветление.

Дръжте далеч от опасната зона останали-

Потребителят е отговорен за злополуки с други хора или тяхната собственост.

Използвайте само оригинални резервни части и принадлежности.

Ремонтите по уреда трябва да се извър- шат от производителя, респ. от някоя не- гова клиентска служба.

Тракторът за косене няма разрешение за използване на обществените пътища и не може да се движи по тях.

Не косете по време на гръмотевични бури. Няма защита срещу мълния.

На машината не могат да се возят пътни-

Не косете по склонове с наклон над 10° (18%)

Забранена е работата с трактора за косе- не и/или с прикрепени към него принад- лежности след употребата на алкохол, ме- дикаменти, намаляващи способността на реагиране, или на наркотици.

Спазвайте местните, комунално разреше- ни часове за работа.

Тракторът за косене може да причини се- риозни наранявания поради собственото си тегло. Бъдете особено внимателни при товарене и разтоварване на трактора за косене за транспортиране в превозно средство или ремарке.

Този трактор не трябва да се тегли. Из- ползвайте подходящо превозно средство за превоз по обществени пътища.

Не работете с трактора за косене в лошо проветрени работни площи (напр. гараж). Отработените газове съдържат токсичен въглероден оксид и други замърсители. 4 РАЗОПАКОВАНЕ И МОНТИРАНЕ НА

Спазвайте приложената инструкция за монтаж за разопаковане и монтиране на трактора. УКАЗАНИЕ Съблюдавайте също и при- ложеното ръководство за експлоатация на производителя на бензиновия двигател. ПРЕДУПРЕЖДЕНИЕ! Опасности пора- ди непълен монтаж! Тракторът за косене не трябва да се експлоатира, докато не бъде на- пълно сглобен! Извършете всички монтажни работи, описани в инструкцията за монтаж. Ако имате съмнения, консултирайте се със специалист, преди пускане в експлоатация, дали инсталацията е извършена правилно! Проверете, дали всички предпазни и защитни устройства са налице и функционират! 5 ОРГАНИ ЗА УПРАВЛЕНИЕ По-долу са описани бутоните за обслужване на тракторите за косене със задно изхвърля- не. Моля, уверете се, че сте прочели описа- нието, подходящо за Вашия трактор за косе- не.493516_a 415 Органи за управление

5.1 Стандартно арматурно табло (02)

По-долу ще бъдат обяснени на елементите на стандартното арматурно табло. Регулиране на оборотите на двигателя УКАЗАНИЕ Имайте предвид, че задей- стването на регулатора по време на шофира- не влияе на скоростта! При регулатор с вграден дросел: Чрез преместване на регулатора (02/2) оборо- тите на двигателя се увеличават или намаля- ват. В най-горното положение дроселът се

Превключване на дросела: Плъзнете регулатора до края на дросела. Из- ползвайте тази позиция само, за да стартирате двигателя. Указание: Някои варианти на трактора имат отделен бутон за дросела (02/1) на арматурното табло. Той трябва до- пълнително да се изтегли за стартира- не на трактора. Ако двигателят работи, натиснете бавно бутона обратно! Режим на косене: В това положение двигателят работи на максимални обо-

Празен ход: В това положение двига- телят работи на най-ниски обороти. Контактен ключ (02/4)

0 Изключен двигател. Контактният ключ може да бъде

I Включени фарове. След стартиране на двигателя фа- ровете се включват в това поло-

II Работно положение, когато двига- телят работи. III Начална позиция за стартиране на

След като двигателят работи, освободете ключа. След това той се връща в работно положение II.

5.2 Арматурно табло с дисплей (03)

Прочетете тази глава, ако вашият трактор за косене разполага с дисплей над стандартното арматурно табло.

Часове работа на ден (Индикатор с един десетичен знак) Указание: Часовете работа на ден се показват в десе- тична система (1,5h = 1ч 30мин).

Общо работни часове (Индикатор без десетичен знак) Указание: Общите работни часове започват да се бро- ят, щом като контактният ключ се завърти в Позиция I . 03/5 За превключване на индикатора на дисплея:

Часове работа на ден

Заряд на акумулатора Указание: Ако контактният ключ остане в ключалката на Позиция "I", общите работни часове продължават да се от- читат.BG 416 493516_a Органи за управление Поз. Обозначение Функция 03/13 Връщане на часовете работа на ден на “0”. Указание: Само часовете работа на ден могат да бъдат нулирани, а общите работни часове - не.

5.2.2 Контролни индикатори

Поз. Обозначение Индикацията светва: 03/1

при работещ двигател:

при неработещ или дълбоко разреден стартерен аку-

Кабел двигател-акумулатор прекъснат.

Предпазител дефектен (15 A-син).

при дълбоко разреден стартерен акумулатор. Указание: При светване на този индикатор се обърнете към специализиран сервиз! 03/3 когато контейнерът за събиране на трева е пълен. Изпразнете контейнера за събиране на трева! 03/4 когато косачката е включена. 03/6 когато косачката е пусната за движение назад. 03/7 при свален контейнер за събиране на трева или когато той не е затворен според предписанията. 03/8 при включени фарове. 03/9 когато спирачката е натисната и при заключена спирачка. 03/10 когато в резервоара има само ок. 1,5 литра гориво. 03/11 когато нивото на маслото е под определена граница. 03/12 когато шофьорът на трактора слезе при:

Работещ двигател (Спирачката е заключена)493516_a 417 Пускане в експлоатация

5.3 Педал за спирачката и съединителя

Спирачка: Когато натиснете докрай педа- ла на спирачката (05/1), спирачката на предавката се натиска и тракторът спира.

Ръчна спирачка: Ако дръпнете заключва- щия лост (05/2) нагоре, докато педалът на спирачката (05/1) е натиснат, спирачката се заключва. Чрез повторното натискане на педала на спирачката, тя се освобож- дава отново.

5.4 Управление на трансмисията (скорост

на движение) (04) Тракторите за косене са оборудвани с хидрос- татична трансмисия. Някои модели са оборудвани с темпомат. За движение напред и назад от дясната стра- на има два отделни педала.

Напред Натиснете десния педал (04/2), за да се движите напред. Назад Натиснете левия педал (04/1), за да се движите назад. Указание: Ако се натисне само педалът за заден ход, косачният механизъм се изключва. Косене при движение на заден ход: виж глава 7.5.5 "Косене с трактора за косене", страни- ца421.

5.5 Хидростатична трансмисия (04, 05)

Хидростатичната трансмисия се задейства с два педала (04/1 и 04/2). За задвижване, освободете ръчната спирач- ка (05/2) при работещ двигател и след това натиснете педала (04/2) за движение напред или педала (04/1) за движение назад. Колкото повече натискате педала, толкова по-бързо се движите в избраната посока. Движение напред: Натиснете външния педал (04/2) от дясната страна. Движение назад: Натиснете вътрешния пе- дал (04/1) от дясната страна.

5.6 Обслужване на косачния механизъм

(06) Настройка на височината на рязане Косачният механизъм на трактора може да се регулира по височина с няколко лоста (06/2) отдясно на седалката на водача.

1. Преместете лоста за регулиране (06/2) в

желаната посока. Лостът надолу означава ниска височина на рязане, лостът означа- ва висока височина на рязане. Включете косачката Електрическо превключване: В зоната на ар- матурното табло има превключвател (02/5). Включете с него косачката (т.е. Позиция “1”). 6 ПУСКАНЕ В ЕКСПЛОАТАЦИЯ ПРЕДУПРЕЖДЕНИЕ! Опасности пора- ди непълен монтаж! Тракторът за косене не трябва да се експлоатира, докато не бъде на- пълно сглобен! Извършете всички монтажни работи, описани в инструкцията за монтаж. Ако имате съмнения, консултирайте се със специалист, преди пускане в експлоатация, дали инсталацията е извършена правилно! Проверете, дали всички предпазни и защитни устройства са налице и функционират!

6.1 Проверка на косачката

Преди употреба винаги проверявайте визуал- но, дали режещият инструмент, монтажните болтове и целият режещ блок са износени или повредени. За да се избегне дисбаланс, изно- сените или повредени ножове трябва да бъ- дат заменени с нови.

Преди първоначално пускане в експлоатация, двигателят трябва да се напълни с масло. За целта спазвайте инструкциите на производи- теля на двигателя. Също така имайте пред- вид, че нивото на маслото трябва да се прове- рява редовно и може да се наложи доливане

6.3 Зареждане с гориво (09)

ПРЕДУПРЕЖДЕНИЕ! Опасности при ра- бота с гориво! Бензинът е силно запалим. Зареждайте резервоара само на открито! Не пушете! Не зареждайте с гориво, докато дви- гателят работи или е горещ! Използвайте подходяща фуния или тръба за пълнене за зареждане на гориво, така че даBG 418 493516_a Пускане в експлоатация не може да се разлее гориво върху двигателя, корпуса или земята. От съображения за безопасност капачката на резервоара за гориво и други капачки на гори- во трябва да се сменят при повреда. Ако горивото прелива, двигателят не трябва да се включва. Тракторът трябва да се извади от зоната, замърсена с гориво, а разлятото го- риво да се изсмуче и да се избърше от пода, двигателя и корпуса с кърпа. Всеки опит за стартиране трябва да се избяг- ва, докато парите на горивото не се изпарят. Съхранявайте горивото само в предвидените за целта контейнери. Използвайте безоловен бензин, мин. ROZ 91. Пълнене на резервоара

1. Ако е необходимо, изключете двигателя и

извадете контактния ключ като предпазна

2. Изчакайте докато двигателят се охлади

(опасност от експлозия поради възпламе- няване на гориво!).

3. Натиснете покривната капачка на капака

на резервоара (09/1).

4. Завъртете покривната капачка на капака

на резервоара (09/1) нагоре. Покривната капачката на капака на резервоара (09/1) се отключва.

5. Отворете капака на резервоара (09/2) и го

напълнете с горивото. Указание:Избягвайте препълването на резервоара за гориво!

6. Затворете капака на резервоара (09/2).

7. Затворете покривната капачка на капака

на резервоара (09/1), така че тя да се фи-

6.4 Проверка на налягането на гумите

Отчетете необходимото въздушно наляга- не върху гумата (препоръка 1 бар). УКАЗАНИЕ 1PSI = 0,07bar. Със стандартна помпа за налягане, налягане- то в гумите може да се контролира и въздухът се допълва.

6.5 Монтиране на контейнера за

събиране на трева (10– 13) Тракторите за косене се доставят с контейнер за събиране на трева. Моля, обърнете внима- ние, че изображенията могат да се различа- ват леко от оригинала. Настройване на датчика за нивото на пълнене на контейнера за събиране на

Датчикът за нивото на пълнене съобщава чрез клаксон, когато контейнерът за събиране на трева трябва да се изпразни. Датчикът за нивото на пълнене може да бъде настроен според състоянието на изрезките на 6 позиции. При сухи изрезки плъзнете датчика за нивото на пълнене на по-малките позиции. При мокри или влажни изрезки, настройте датчика на пълнене на по-дълго. По този на- чин се оказва влияние на пълненето на кон- тейнера за събиране на трева.

1. Изключете двигателя (виж глава 7.4

"Стартиране и спиране на двигателя", страница420).

2. Свалете контейнера за събиране на трева

(виж глава 8.1 "Почистване на контейне- ра за събиране на трева", страница423).

3. Настройте датчика за пълнене (10/1) на

изрезка (10/а), докато той се застопори на желаната позиция.

4. Закачете контейнера за събиране на тре-

Закачете контейнера за събиране на трева

1. Дръжте контейнера за събиране на трева

с една ръка за дръжката (11/1) и с другата ръка за отвора за държане на гърба (11/2).

2. Поставете контейнера за събиране на тре-

ва симетрично върху водача (11/3).

3. Наклонете контейнера за събиране на

трева леко напред (12) с другата ръка, та- ка че предната част на контейнера за съ- биране на трева да се застопори.

4. Сега отново наклонете контейнера за съ-

биране на трева надолу (13/a).

5. Проверете правилното място на контейне-

ра за събиране на трева.

6.6 Проверка на предпазните

приспособления Предпазните приспособления трябва да се проверяват преди всяко стартиране на тракто- ра за косене. ПРЕДУПРЕЖДЕНИЕ! Опасност при проверка на предпазните приспособления! Проверката на предпазните приспособления493516_a 419 Работа с трактора трябва да се извършва само от седалката на водача и ако наблизо няма други лица или жи-

Извършвайте всички проверки върху равна повърхност, така че тракторът да не може да се задвижи неволно.

6.6.1 Проверка на спирачния контактен

превключвател Спирачният контактен превключвател гаран- тира, че двигателят не може да бъде старти- ран, ако спирачката не е задействана.

1. Двигателят е изключен.

2. Седнете на седалката на водача.

3. Освободете ръчната спирачка, като на-

тактният ключ е в положение III). УКАЗАНИЕ Двигателят не трябва да се

6.6.2 Проверка на контактния прекъсвач

на косачния механизъм Контактният прекъсвач на косачката гаранти- ра, че двигателят няма да стартира, когато ко- сачният механизъм е активиран.

1. Двигателят е изключен.

2. Седнете на седалката на водача.

3. Натиснете спирачния педал (05/1) и за-

дръжте ръчната спирачка (05/2).

4. Включете косачния механизъм (02/5, По-

тактният ключ е в положение III). УКАЗАНИЕ Двигателят не трябва да се

6.6.3 Проверка на контактния прекъсвач

на седалката Контактният прекъсвач гарантира, че двигате- лят се изключва, веднага след като при вклю- чен косачен механизъм вече няма човек на седалката на водача.

1. Седнете на седалката на водача.

2. Натиснете спирачния педал (05/1) и за-

дръжте ръчната спирачка (05/2).

4. Включете косачния механизъм (02/5, По-

5. Освободете седалката, като станете (не

слизайте!). УКАЗАНИЕ Двигателят трябва да се из-

6.6.4 Проверка на контактния прекъсвач

на контейнера за събиране на трева Контактният прекъсвач на контейнера за съ- биране на трева установява, че двигателят се изключва, щом като контейнерът за събиране на трева при включен косачен механизъм не е закачен правилно.

1. Седнете на седалката на водача.

2. Натиснете спирачния педал (05/1) и за-

дръжте ръчната спирачка (05/2).

4. Включете косачния механизъм (02/5, По-

5. Повдигнете леко празния контейнер за съ-

биране на трева или натиснете прекъсва- ча за отваряне. УКАЗАНИЕ Двигателят трябва да се из-

6.6.5 Проверка на контактния прекъсвач

на канала за изхвърляне Контактният прекъсвач на канала за изхвър- ляне установява, че тракторът за косене не може да се включи при демонтиран канал за изхвърляне.

1. Свалете контейнера за събиране на тре-

2. Отстранете канала за изхвърляне (18/2).

3. Седнете на седалката на водача.

4. Натиснете спирачния педал (05/1) и за-

дръжте ръчната спирачка (05/2).

5. Стартирайте мотора.

УКАЗАНИЕ Двигателят не трябва да се

7 РАБОТА С ТРАКТОРА ПРЕДУПРЕЖДЕНИЕ! Опасности пора- ди недостатъчно познаване на трактора! Прочетете внимателно инструкциите за екс- плоатация, преди да започнете работа! Обър- нете специално внимание на всички инструк- ции за безопасност! Внимателно изпълнявай-BG 420 493516_a Работа с трактора те всички монтажни работи и всички работи по въвеждане в експлоатация. Ако имате съмне- ния, попитайте производителя!

7.1 Основни подготвителни мерки

По време на косенето винаги носете здра- ви обувки и дълги панталони. Никога не косете боси или с отворени сандали.

Проверете изцяло терена, върху който ще се използва трактора за косене. Отстране- те всички камъни, пръчки, телове, кокали и други чужди тела, които биха могли да бъдат хванати и изхвърлени настрани. Съ- що и по време на косене трябва да се вни- мава за чужди тела.

Извършете всички работи, описани в ин- струкцията за пускане в експлоатация. То- ва важи специално за проверката на пред- пазните приспособления.

За теглене на товари използвайте само теглича! Не превишавайте вертикалния

Транспортирането на предмети на тракто- ра не е позволено!

7.2 Използване на аксесоари

ПРЕДУПРЕЖДЕНИЕ! Опасност от не- правилни аксесоари или неправилно из- ползване на аксесоари! Използвайте само оригинални аксесоари от производителя на трактора! Спазвайте правилата за употреба в приложените инструкции за експлоатация! Използването на неодобрени аксесоари или неправилна употреба на аксесоари може да предизвика голяма опасност за оператора и трети лица. Тракторът може да бъде претова- рен. Това може да доведе до тежки злополу-

7.3 Бутане на трактора за косене (15, 16)

ВНИМАНИЕ! Опасност при бутане по склонове! Бутайте трактора само върху хори- зонтални повърхности! Върху склонове трак- торът може да се задвижи неконтролируемо

При задвижване с крачен хидростат Байпасният лост (15/1) се намира на задната колесна ниша. Деблокиране на байпаса при Т3-скоростна ку- тия (Тип: T15, T16, T18):

1. Издърпайте байпасния лост (15/1) и го

опънете нагоре (16 ).

2. Освободете спирачката.

ð Сега тракторът за косене може да бъде

Деблокиране на байпаса при G700-скоростна кутия (Тип: T20, T23):

1. Вкарайте байпасния лост (15/1) и го опъ-

2. Освободете спирачката.

ð Сега тракторът за косене може да бъде

7.4 Стартиране и спиране на двигателя

Стартиране на мотора

1. Заемете място на седалката на водача.

2. Натиснете педала на спирачката докрай

(05/1) от лявата страна и го заключете със заключващия лост (05/2).

3. Уверете се, че косачният механизъм НЕ е

активиран. Проверете и положението на двупозиционния превключвател (02/5, По- зиция “0”).

4. Преместете регулатора за оборотите на

двигателя (02/2) към горния ограничител. В зависимост от варианта на оборудване- то, там се намира и марката на дросела. Ако това не е така, издърпайте отделния бутон на дросела (02/1).

6. Завъртете контактния ключ в положение

„III“ и го дръжте, докато двигателят рабо-

Указание:За да се предпази стартерния акумулатор, опитът за стартиране не трябва да отнеме повече от 5 секунди.

7. След това освободете контактния ключ,

двигателя (02/2) в работно положение. При вариант на оборудването с бутон на дросела, го натиснете отново (02/1). Изключване на двигателя

1. Изключете косачния механизъм (02/5).

3. Натиснете педала на спирачката (05/1) от

лявата страна и го заключете със заключ- ващия лост (05/2).

4. Завъртете контактния ключ (02/4) в Пози-

5. Извадете контактния ключ.

ПРЕДУПРЕЖДЕНИЕ! Опасност от го- рещ двигател! При спиране на двигателя се уверете, че горещите части на двигателя (на- пр. шумозаглушителя) не могат да възпламе- нят близки предмети или материали!

7.5 Придвижване с трактора

ПРЕДУПРЕЖДЕНИЕ! Опасност поради несъбразена скорост! Карайте бавно, особе- но в началото, за да свикнете с поведението при шофиране и спиране на трактора! Преди всяка промяна на посоката, скоростта на дви- жение трябва да бъде намалена, така че во- дачът винаги да има контрол над трактора и той да не може да се преобърне! Вашият трактор се задвижва от хидростатич- на трансмисия.

7.5.1 Подгответе се за движение при

температури под 10°C

1. Уверете се, че косачният механизъм НЕ е

активиран. За целта, проверете двупози- ционния превключвател (02/5, Позиция “0”).

2. Стартирайте двигателя и го оставете да

загрее за около 30 секунди, за да оптими- зирате вискозитета на трансмисионното масло. След това можете да се придвиж- вате с трактора. Косачният механизъм трябва да се включи едва, след като дви- гателят е работил няколко минути.

7.5.2 Шофиране с хидростатична

1. Натиснете педала на спирачката (05/1) от

лявата страна и го заключете със заключ- ващия лост (05/2).

2. Настройте косачката на най-високата ви-

сочина на рязане (06/2).

5. Бавно натиснете педала за желаната по-

6. Колкото повече натискате педала, толкова

по-бързо се движи тракторът в избраната

тиснете педала на спирачката (05/1). УКАЗАНИЕ Всеки път, когато напускате трактора, винаги натискайте заключващия лост, когато педалът на спирачката е натис- нат, така че тракторът да не може да се прео-

УКАЗАНИЕ Темпоматът може да се включи само при движение напред. При нати- скане на спирачката темпоматът автоматично се изключва. Вкл./Изкл. на темпомата:

Завъртете лоста (02/3) нагоре. Темпоматът се включва.

Завъртете лоста (02/3) надолу. Темпоматът се изключва.

7.5.4 Шофиране и косене по склонове

ПРЕДУПРЕЖДЕНИЕ! Опасност от греш- ки при движение по склонове! При шофира- не по склонове бъдете особено внимателни! Няма “безопасен” наклон. Обърнете специал- но внимание на следните инструкции за безо- пасност! Ако колелата буксуват или превозно- то средство закъса по време на изкачване, от- качете косачката и приставките. След това се оттеглете бавно назад и в права посока! Пъл- ната кутия за събиране на тревата увеличава опасността от преобръщане на трактора!

Не шофирайте по склонове с над 10° (18%) наклон. Пример: това съответства на разлика във височина от 18 cm на един метър дължина.

Поддържайте ниската скорост на движе-

Не ускорявайте силно.

За да се получи чист резултат от косене, ско- ростта на движение трябва да се адаптира към условията на ливадата. За косене избере- те максимум 2/3 от възможната скорост наBG 422 493516_a Работа с трактора движение на педала. Максималната скорост на трактора е предназначена единствено за шофиране без включване на косачката. Обикновено височината на рязане е 4 - 5 cm. Това съответства на 2-ра или 3-та степен на регулирането на височината (06/2). За влажна и мокра трева, моля, косете с по-висока висо- чина на рязане. За много висока трева е препоръчително да косите на две преминавания. За първото пре- минаване, настройте косачката на максимал- на височина на рязане. При второто премина- ване можете да настроите желаната височи-

7.5.5.1 Включване на косачката

УКАЗАНИЕ Косачката трябва да се превключва едва тогава, когато двигателят вече е загрял за около една минута! При включване на косачката тракторът за косене не трябва да се намира във висока трева.

3. Настройте косачката на най-високата ви-

сочина на рязане (06/2).

4. Включете косачката с двупозиционния

превключвател (02/5, Позиция "1").

5. Настройте желаната височина на рязане с

7.5.5.2 Косене при движение на заден ход

УКАЗАНИЕ Ако се натисне само пе- далът за скоростта, косачният механизъм се

1. Натиснете бутона “Косене на заден

ход” (02/6) и в рамките на 5 сек. педала (04/1) за движение назад. ПРЕДУПРЕЖДЕНИЕ! Опасност от зло- полука при косене! Наблюдавайте обстанов- ката около Вас при косене на заден ход! Косе- не на заден ход само когато е необходимо!

7.5.5.3 Изключване на косачката

ПРЕДУПРЕЖДЕНИЕ! Опасност от зад- ните ножове! Въртящ се/изваждащ се нож може да пореже ръцете и краката Ви! Затова дръжте ръцете и краката си далече от реже- щите инструменти!

1. Изключете косачката с двупозиционния

превключвател (02/5, Позиция "0"). Косачката може да се изключи както по време на престой, така и по време на движение на

ПРЕДУПРЕЖДЕНИЕ! Опасност от нара- няване поради изстрелващи се предмети! При преминаване през площи с баластра и ча- къл, могат да бъдат изтеглени предмети в ра- ботещия косачен механизъм и след това да бъдат изстреляни.

Винаги изключвайте косачката, когато шофирате над зони, различни от трева.

7.5.5.4 Изпразване на контейнера за

събиране на трева УКАЗАНИЕ Когато контейнерът за съби- ране на трева е пълен, прозвучава акустичен сигнал. Най-късно в този момент контейнерът трябва да бъде изпразнен. Според варианта на оборудване, вашият трак- тор за косене разполага с електрически меха- низъм за изпразване на контейнера за съби- ране на трева или с ръчно управляем контей- нер за изпразване на трева посредством ко- манден лост. За всички видове контейнери важи:

Изпразването на контейнера за събиране на трева може да бъде извършено от шо- фьорската седалка.

Ако при включен косачен механизъм, кон- тейнерът за събиране на трева е сгънат респ. откачен, двигателят спира.

Ако контейнерът за събиране на трева не е фиксиран правилно, косачният механи- зъм не може да се включи. Изпразване на електрически управляем контейнер за събиране на трева

1. За изпразване, натиснете двупозиционния

превключвател (07/1) от лявата страна на шофьорското място.

2. За затваряне на контейнера за събиране

на трева, натиснете отново двупозицион- ния превключвател. Изпразване на контейнера за събиране на трева с командния лост

1. Издърпайте командния лост от контейне-

ра за събиране на трева (17/а).493516_a 423 Почистване на трактора за косене

2. Натиснете лоста по посока на движение,

за да се отвори контейнерът за събиране на трева (17/b).

3. Придвижете контейнера за събиране на

трева с лоста назад , докато контейнерът се фиксира.

За оптимален резултат от мулчиране, тревата трябва да се коси редовно (около 1 или 2 пъти седмично). За целта отрежете 1/3 от височи- ната на тревата (напр. косете по 2 cm от трева с височина 6 cm). В резултат на това отряза- ната трева се влага директно в останалата тревна площ.

7.5.5.6 Интервал за косене

Имайте предвид, че по различно време трева- та расте по различен начин. Препоръчително е да изберете по-кратък интервал на косене в началото на пролетта. Увеличете интервала на косене, когато растежът на тревата нама- лее през годината. Ако тревата не може да се коси за известно време, първо изберете настройка на по-голя- ма височината на рязане и след това косете отново два дни по-късно с по-ниска настройка на височината на рязане.

7.5.5.7 Косене на висока трева

Ако тревата е пораснала по-дълго от обикно- вено или е твърде мокра, косете тревата с на- стройка на по-голяма височината на рязане. След това косете тревата още веднъж с по- ниска, нормална настройка.

7.5.5.8 Поддръжка на режещите ножове

По време на целия сезон за косене, осигурете остър нож, за да се избегне откъсване и раз- късване на тревата. Откъснатите стръкове трева стават кафяви по краищата. Това нама- лява растежа и увеличава чувствителността на тревата към болести.

След всяка употреба проверявайте реже- щите ножове за острота и признаци за из- носване или щети! Ако е необходимо, по- търсете помощта на сервиз.

Когато сменяте ножовете, използвайте са- мо оригинални резервни ножове. 8 ПОЧИСТВАНЕ НА ТРАКТОРА ЗА

За оптимална функция и дълъг живот тракто- рът трябва да се почиства редовно. След всяка експлоатация почиствайте тракто- ра от полепналите замърсявания. За почистването не използвайте пароструйка. Водната струя на пароструйка или градински маркуч може да доведе до повреди на елек- трическата система или лагерите. Уверете се, че двигателят, редукторът и рол- ките, както и цялата електрическа система не влизат в контакт с вода. ПРЕДУПРЕЖДЕНИЕ! Опасности при почистването! За всички работи по почиства- нето важи следното:

Изключете двигателя и извадете контакт-

Извадете внимателно щекера/ите за све-

След почистване трябва да се поставят отново предпазителите, които са отстра- нени за почистване.

ОПАСНОСТ ОТ ИЗГАРЯНЕ: Почиствайте трактора само когато е охладен. Двигате- лят, трансмисията и ауспуха са много го-

ОПАСНОСТ ОТ ПОРЯЗВАНЕ: При работи по режещите инструменти, се пазете от острите ножове. С помощта на инструмен- тите за косене с много лопатки движение- то на един режещ инструмент може да до- веде до движение на другия!

8.1 Почистване на контейнера за

събиране на трева За целта свалете контейнера за почистване на трева и го напръскайте отвътре и отвън с маркуч с вода. Здраво залепналите замърся- вания трябва внимателно да бъдат изстърга- ни, напр. с четка. Особено внимавайте при контейнери за събиране на трева с облицовка от плат, да не се нарани тъканта. УКАЗАНИЕ Изпразнете контейнера за събиране на трева преди почистването, както е описано. Пълен контейнер за събиране на трева е твърде тежък, за да може да бъде свален безопасно. Сваляне на контейнера за събиране на

1. Изключете двигателя.

2. Повдигнете леко контейнера за събиране

3. Свалете контейнера за събиране на трева

нагоре.BG 424 493516_a Поддържане в изправност Сваляне на електрически управляем контейнер за събиране на трева

1. Изключете двигателя.

2. Уверете се, че електрически управляеми-

ят контейнер за събиране на трева е за-

3. Повдигнете контейнера за събиране на

4. Свалете контейнера за събиране на трева

8.2 Почистване на корпуса, двигателя и

скоростната кутия ВНИМАНИЕ! Повреда на електрическата система поради проникване на вода! Когато почиствате трактора с вода, уверете се, че в електрическата система не попада вода! Не пръскайте двигателя и всички лагери (ко- лела, предавки, лагери на ножове) с вода или пароструйка. Проникването на вода в системата за запал- ване, в карбуратора и във въздушния филтър може да причини смущения. Водата в лагери- те може да доведе до загуба на смазване и по този начин до разрушаване на лагерите. За отстраняване на мръсотия и трева, използ- вайте кърпа, четка за ръце, четка с дълга дръжка или друго подобно средство.

8.3 Почистване на канала за изхвърляне

(18) Чрез редовно почистване се гарантира леко- подвижността на механизма за настройване височината на рязане. Каналът за изхвърляне се състои от две пъх- нати една в друга части. Долната част е здра- во фиксирана в косачния корпус. Горната част може да се изважда за почистване.

1. Отстранете контейнера за събиране на

2. Отстранете винтовете (18/1) отляво и от-

дясно на канала за изхвърляне (18/2).

3. Извадете назад канала за изхвърляне

4. Почистете горния и долния канал за из-

5. Пъхнете канала за изхвърляне в задната

стена. При това, внимавайте, горната и долната част да бъдат поставени заедно

6. Затегнете го здраво с двата фиксиращи

7. Монтирайте контейнера за събиране на

9 ПОДДЪРЖАНЕ В ИЗПРАВНОСТ ПРЕДУПРЕЖДЕНИЕ! Опасности при поддържането в изправност! За всички ра- боти по поддържането в изправност важи

Изключете двигателя и извадете контакт-

Извадете внимателно щекера/ите за све-

След поддръжка трябва да се поставят от- ново предпазителите, които са отстранени за поддръжката.

ОПАСНОСТ ОТ ИЗГАРЯНЕ: Работете по трактора само когато е охладен. Двигате- лят, трансмисията и ауспуха са много го-

ОПАСНОСТ ОТ ПОРЯЗВАНЕ: При работи по режещите инструменти, се пазете от острите ножове. С помощта на инструмен- тите за косене с много лопатки движение- то на един режещ инструмент може да до- веде до движение на другия.

При смяната на части могат да се използ- ват само оригинални резервни части.

Ако имате съмнения, винаги се консулти- райте със специализиран сервиз или се свържете с производителя.

9.1 График за поддръжка

Следните работи трябва да се извършват от самия потребител. Всички останали работи по техническата поддръжка, сервизирането и ре- монта трябва да се извършват в оторизиран

УКАЗАНИЕ При по-силно натоварване и при високи температури може да са необходи- ми по-кратки интервали за техническа под- дръжка, отколкото в таблицата по-горе. Спазвайте също така препоръчителното го- дишно смазване според графика на смазване.493516_a 425 Поддържане в изправност Дейност Преди

Проверете нивото на мас- лото в двигателя

Сменете маслото на двига-

X X Почистете въздушния фил-

Сменете въздушния фил-

Проверете за разхлабени

Почистете решетката за засмукване на въздух на

Почистете редукторите от остатъци от трева и косене X X )* Вижте инструкциите за експлоатация на производителя на двигателя

За да се осигури лекоподвижността на движе- щите се части, препоръчваме най-малко вед- нъж годишно повторно смазване на следните

Почистете всички зони за смазване с кърпа преди смазване или пръскане. Не използвай- те вода, за да избегнете евентуална корозия. Точки за смазване:

Смажете гресьорките на дясната и лявата ръкохватка (21) с многофункционална

Напръскайте лагера на предната ос на ра- мата (21/1) с масло за пръскане.

Смажете назъбения сегмент и зъбното ко- лело на кормилната кутия (22) с много- функционална грес.

Смажете ролковия лагер и главината на предния и задния мост (23 / 20) с много- функционална грес.BG 426 493516_a Поддържане в изправност УКАЗАНИЕ Предните и задните колела трябва да бъдат свалени, за да се смажат осите и лагерите.

Въртящи се и опорни участъци: Смазване на всички подвижни, въртящи се и опорни

Смяна на колелото може да се извършва са- мо на хоризонтална и твърда повърхност.

1. Изключете трактора и извадете контакт-

край и го заключете със заключващия лост (05/2).

3. Осигурете трактора за косене с фиксира-

щи клинове срещу потегляне по инерция. Поставете клиновете на страната, която няма да се повдига.

4. Повдигнете трактора за косене с подхо-

дящ подемен механизъм (напр. крик) от страната, където трябва да се смени коле- лото. Повдигнете трактора, така че коле- лото, което трябва да смени, да се върти

Внимание! Опасност от повреда на обо-

При повдигането внимавайте да не се огънат елементи на трактора. Използ- вайте подемния инструмент само върху стабилни метални части.

5. Осигурете трактора за косене към опорния

елемент на шасито със стабилна подлож- ка (напр. дървени греди) така, че да не мо- же да се спусне дори и при свличане или преобръщане на подемния механизъм.

6. Свалете предпазната капачка (19/1).

7. Избутайте осигурителната шайба (19/2) с

отвертка. Внимавайте да не се загуби.

8. Свалете подложната шайба (19/3).

9. Издърпайте колелото от оста.

Указание:При изваждането на задните колела от оста, внимавайте да не загу- бите шпонката!

Указание:При поставянето на задните колела, жлебовете на шпонката и задно- то колело трябва да са един върху друг, така че шпонката да може да бъде по- ставена без усилие.

12. Поставете подложната шайба върху оста.

13. Натиснете осигурителната шайба в жлеба

на оста. Ако евентуално използвате кле- щи, внимавайте да не повредите оста с

14. Поставете предпазната капачка върху ос-

телно спуснете трактора на земята с по- мощта на подемния механизъм.

9.4 Стартерен акумулатор

В обхвата на доставката не се съдържа заряд- но устройство за стартерния акумулатор. Точно обозначение на акумулатора: вижте ку- тията на акумулатора. Стартерният акумула- тор се намира под капака на двигателя. По принцип стартерният акумулатор е заре- ден фабрично. Указания за безопасност ПРЕДУПРЕЖДЕНИЕ! Опасност от не- правилно боравене със стартерния акуму- латор! За да избегнете опасности, които мо- гат да възникнат при неправилно боравене с акумулатора, спазвайте следните указания!

Стартерният акумулатор не трябва да се съхранява в непосредствена близост до открит огън, да се изгаря или поставя вър- ху нагреватели. Има опасност от експло-

Съхранявайте стартерния акумулатор през зимата в хладно и сухо помещение (10 - 15°C). По време на съхранение тряб- ва да се избягват температури под нулата.

Не оставяйте стартерния акумулатор не- зареден за продължителен период от вре- ме. Ако стартерният акумулатор не е бил използван за продължителен период от време, той трябва да се зарежда с подхо- дящо зарядно устройство.

Не повреждайте стартерния акумулатор. Електролитът (сярна киселина) причинява изгаряния на кожата и облеклото - неза- бавно измийте обилно с вода.

Поддържайте стартерния акумулатор чист. Избърсвайте само със суха кърпа. Не използвайте вода, бензин, разредител или други подобни!493516_a 427 Транспортиране

Дръжте свързващите полюси чисти и ги смажете с полюсна грес.

Не свързвайте късо свързващите полюси. Зареждане на стартерния акумулатор Зареждането е задължително:

Преди съхранение за почивка през зима-

При по-продължителен престой на устрой- ството (повече от 3 месеца). ПРЕДУПРЕЖДЕНИЕ! Опасност от не- правилно зареждане на стартерния акуму- латор! Зарядният ток на зарядното устрой- ство не трябва да надвишава 5 ампера, а на- прежението на зареждане трябва да бъде макс. 14,4 волта. При по-високо напрежение на зареждане съществува риск от експлозия на стартерния акумулатор! Винаги изваждайте контактния ключ при работа с акумулатора. Препоръчваме зареждането на този старте- рен акумулатор, който не се нуждае от под- дръжка и е устойчив на газ със специално предназначено зарядно устройство (достъпно от специализирани дилъри). Спазвайте инструкциите за експлоатация на производителя на зарядното устройство, пре- ди да заредите стартерния акумулатор. ВНИМАНИЕ! Опасност от късо съеди- нение! За да избегнете късо съединение, пър- во изключете минусовия кабел (-) от акумула- тора и го свържете отново! Винаги изваждайте контактния ключ при работа с акумулатора!

1. Извадете контактния ключ (02/4).

2. Отворете капака на двигателя.

3. Свържете клемите на зарядното устрой-

ство към присъединителните клеми на акумулатора. УКАЗАНИЕ Спазвайте полярността:

Черна клема = отрицателен полюс (-)

4. Свържете зарядното устройство към мре-

9.5 Демонтиране на косачката

За използване на трактора при зимни условия и за подмяна на клиновия ремък, косачката трябва да се демонтира.

1. Завъртете волана наляво докрай (32).

2. Отстранете контейнера за събиране на

3. Демонтирайте канала за изхвърляне (18).

4. Разхлабете цилиндричния винт (34) на

държача на шахтата 5 - 6 оборота.

5. Спуснете косачката на най-ниската на-

6. Откачете опъващата пружина от косачката

8. Разкачете канала на трапецовидния ре-

9. Откачете трапецовидния ремък от ремъч-

ната шайба на двигателя (39).

10. Спуснете косачката отново на най-ниската

11. Свалете 4-те осигурителни щифта на

скобите на косачката (41).

12. Дръпнете скобата чрез болтовете (41).

9.6 Смяна на клиновидния ремък

1. Развийте 6-те подсигурителни гайки (24).

2. Разкачете канала на трапецовидния ре-

3. Разкачете и отстранете десния капак на

косачния механизъм (26).

4. Разкачете и отстранете левия капак на ко-

сачния механизъм (27).

5. Леко разхлабете винта на обтягащата рол-

ка, докато клиновидният ремък може да се извади (28).

6. Извадете клиновидния ремък.

УКАЗАНИЕ Воденето и положението на клиновидния ремък са различни в зависимост от модела. Обърнете внимание на указател- ните стикери върху косачния механизъм. Поставяне на нов клиновиден ремък

1. Поставете клиновидния ремък около леко

разхлабената обтягаща ролка и отново за- вийте обтягащата ролка (30 / 31).

2. Поставете клиновидния ремък съгласно

последователността около ролките и спаз- вайте воденето и позицията на клино- видния ремък. 10 ТРАНСПОРТИРАНЕ При транспортиране на трактора за косене с транспортно оборудване (напр. автомобилни ремаркета), косачката трябва да бъде под- държана за освобождаване на окачването на косачката.BG 428 493516_a

При транспортиране осигурете достатъчна то- вароносимост на транспортните средства и подходящо обезопасяване на трактора. 11 СКЛАДИРАНЕ Тракторът за косене трябва да бъде защитен от атмосферни влияния, особено от влага, дъжд и продължителна пряка слънчева свет-

Никога не съхранявайте трактора за косене с гориво в резервоара в сграда, където парите на горивото могат да влязат в контакт с открит огън или искри. Паркирайте трактора за косе- не само на места, подходящи за паркиране на моторни превозни средства. За по-дълги периоди на съхранение, като на- пример съхранение в зимни условия, не пар- кирайте трактора с пълен резервоар за гори- во. Горивото може да се изпари. Преди продължително съхранение, горивото трябва да се източи от резервоара и карбура- тора, за да се избегнат отлагания и по този начин да се затрудни пускането в експлоата- ция. Моля, попитайте Вашия специализиран сервиз за това. 12 ПОМОЩ ПРИ НЕИЗПРАВНОСТИ ВНИМАНИЕ! Опасност от нараняване. Остроръбести и движещи се части на уреда могат да доведат до наранявания.

Винаги при работи по поддръжката, об- служването и почистването носете защит- ни ръкавици! УКАЗАНИЕ При неизправности, които не са посочени в тази таблица или които не можете да отстраните самостоятелно, моля обърнете се към нашата компетентна клиент- ска служба. Неизправност Причина Отстраняване Двигателят не пали. Липса на гориво. Напълнете резервоара; Проверете вентилацията на резервоара; Прове- рете горивния филтър. Некачествено, замърсено го- риво, старо гориво в резерво-

Винаги използвайте прясно гориво от чисти съдове; Почистете карбуратора

Замърсен въздушен филтър. Почистете въздушния филтър (вж. инструкциите за експлоатация на про- изводителя на двигателя). Няма искра. Почистете запалителната свещ, сме- нете, ако е необходимо, проверете кабела на запалването, проверете системата за запалване (сервиз за обслужване на клиенти). Поради многократни опити за запалване има твърде много гориво в горивната камера на

Развийте запалителната свещ и я из-

Празен или слаб стартерен акумулатор. Заредете стартерния акумулатор. Предпазният превключвател на седалката на водача не ра-

Седнете правилно на мястото на во- дача; Превключвателят е дефектен. Предпазният превключвател на спирачния педал не работи. Натиснете спирачния педал докрай. Косачката е включена. Изключете косачката.493516_a 429 Помощ при неизправности Неизправност Причина Отстраняване Предпазителят на (+) кабела на стартерния акумулатор. Проверете предпазителя, при необ- ходимост го сменете. Мощността на двига-

Твърде висока или твърде влажна трева. Коригирайте височината на рязане; направете място за косачката с леко връщане назад. Канал за изхвърляне/косачно крило запушени. Изключете двигателя и извадете кон- тактния ключ! Почистете канала за изхвърляне/ко- сачното крило. Замърсен въздушен филтър. Почистете въздушния филтър (вж. инструкциите за експлоатация на про- изводителя на двигателя). Регулирането на карбуратора не е правилно. Проверете настройката (сервиз). Ножът е силно износен. Сменете ножа (сервиз). Скоростта на движение е твър-

Редуцирайте скоростта на движение. Тракторът за косене вибрира силно. Косачката е повредена. Проверете косачката (отдел за об- служване на клиенти). Тракторът за косене не се задвижва. При хидростатично задвижва- не: няма задвижване на ходо-

Превключете байпасния лост в ра- ботно положение (виж глава 7.3 "Бу- тане на трактора за косене (15, 16)", страница420). Неравно косене. Ножът е износен, не е наточен. Сменете ножа или го наточете. Ба- лансирате наточените ножове (отдел за обслужване на клиенти)! Неправилна височина на ряза-

Коригирайте височината на косене. Твърде ниска честота на вър- тене на двигателя. Задайте максимална честота на вър- тене на двигателя. Скоростта на движение е твър-

Намалете скоростта на движение. Различно налягане в гумите на

Напомпайте до правилното въздушно налягане. Отчетете правилното наля- гане на гумите. Контейнерът за съ- биране на трева не

Височината на рязане е на- строена твърде дълбоко. Коригирайте височината на косене. Тревата е влажна - твърде тежка е, за да бъде транспор- тирана от въздушния поток. Отложете времето за косене, докато повърхността за косене изсъхне. Ножът е силно износен. Подменете ножа. (Отдел за обслуж- ване на клиенти)BG 430 493516_a Помощ при неизправности Неизправност Причина Отстраняване Твърде високо подрязване на

Косене на тревата на 2 пъти:

1. Преминаване: макс. височина

2. Преминаване: желана височина

Платненият чувал е запушен - няма приток на въздух. Почистете платнения чувал. Каналът за изхвърляне косач- ното крило са замърсени. Почистете канала за изхвърляне/ко- сачното крило. Индикаторът за пъл- нене не реагира. Остатъци от косене на лоста на индикатора за пълнене. Отстранете остатъците от косене на лоста на индикатора за пълнене. След това, проверете лекоподвиж-

Задвижване на ходо- вата част, спирачка, съединител и коса- чен механизъм. Проверките да се извършват само от отдела за обслужване на клиенти!

12.1 Индикатор за грешка на дисплея и

отстраняване на грешка

Грешка Описание на грешката Отстраняване на грешката Err 01 Превключва- тел на седал-

Електрониката разпозна- ва невалидно състояние на превключвателя на се-

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Натоварете и разтоварете седал-

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 02 Превключва- тел на спирач-

Електрониката разпозна- ва невалидно състояние на превключвателя на спирачката.

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Натиснете няколко пъти спирач-

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза493516_a 431 Помощ при неизправности

Грешка Описание на грешката Отстраняване на грешката Err 03 Превключва- тел на косач- ния механизъм Електрониката разпозна- ва невалидно състояние на превключвателя на ко- сачния механизъм.

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Натиснете няколко пъти прев-

ключвателя на косачния механи-

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 04 Превключва- тел на контей-

Електрониката разпозна- ва невалидно състояние на превключвателя на контейнера.

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Отворете и затворете неколко-

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 05 Превключва- тел на тран-

Електрониката разпозна- ва невалидно състояние на превключвателя на трансмисията.

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Натиснете няколко пъти педала

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 06 Контактен пре- късвач на кана- ла за изхвър-

Електрониката разпозна- ва невалидно състояние на превключвателя на ка- нала за изхвърляне.

1. Изключете и отново включете за-

палването (Позиция 2)**

2. Демонтирайте и отново монтирай-

те канала за изхвърляне

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 07 Контактен пре- късвач на ко- сачния механи-

Електрониката разпозна- ва невалидно състояние на изхода на косачния

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервизаBG 432 493516_a Помощ при неизправности

Грешка Описание на грешката Отстраняване на грешката Err 08 Пусково реле Електрониката разпозна- ва невалидно състояние на изхода на пусковото

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 09 Електромагни-

Електрониката на двига- теля разпознава нева- лидно състояние на изхо- да на електромагнитния вентил на двигателя.

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 10 Запалваща бо-

Електрониката разпозна- ва невалидно състояние на изхода на запалваща-

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 11 Вътрешно

Електрониката разпозна- ва невалидно състояние на вътрешния изход на захранващото напреже-

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза Err 12 Контрол на

Електрониката разпозна- ва невалидно състояние на вътрешния контрол на захранващото напреже-

1. Изключете и отново включете за-

палването (Позиция 1)

Самодиагностика, евентуално ав- томатично изтриване на грешка-

в противен случай се свържете със сервиза *: При това дисплеят изгасва за ок. 4 секунди. **: Изтриване на грешката чрез натискане на бутона R (03/13).493516_a 433

13 ГАРАНЦИЯ Всякакви материални или производствени дефекти по уреда се отстраняват от нас през законо- вия давностен срок за претенции за недостатъци, по наш избор чрез ремонт или заместваща доставка. Давностният срок се определя съответно според законите на страната, където е про- даден уредът. Нашата гаранция важи само при:

Спазване на тази инструкция за експлоата-

Използване на оригинални резервни части Гаранцията става невалидна при:

Употреба не по предназначение От гаранцията се изключват:

Щети по лаковото покритие, възникнали вследствие на нормално износване

Бързо износващи се части, които на картата с резервните части са означени с рамка xxxxxx (x)

Двигатели с вътрешно горене (за тях важат гаранционните разпоредби на съответния про- изводител на мотора) Гаранционният период започва да тече след покупката от страна на първия краен потребител. Определяща е датата на документа за покупка. Моля, обърнете се с тази декларация и ориги- налния документ за покупка към вашия търговски представител или най-близкия център за об- служване на клиенти. Законовите претенции за дефекти от страна на купувача към продавача остават непроменени от тази декларация.RU 434 493516_a Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

5. Извлеките ключ зажигания.

Извлеките свечу зажигания.

Извлеките свечу зажигания.

1. Извлеките ключ зажигания (02/4).

7.1 Основни подготвителни мерки ........509

Дневни работни часови

симетрично на водилката (11/3).

7.1 Основни подготвителни мерки

ð Тракторската косилка може сега да се

ð Тракторската косилка може сега да се
