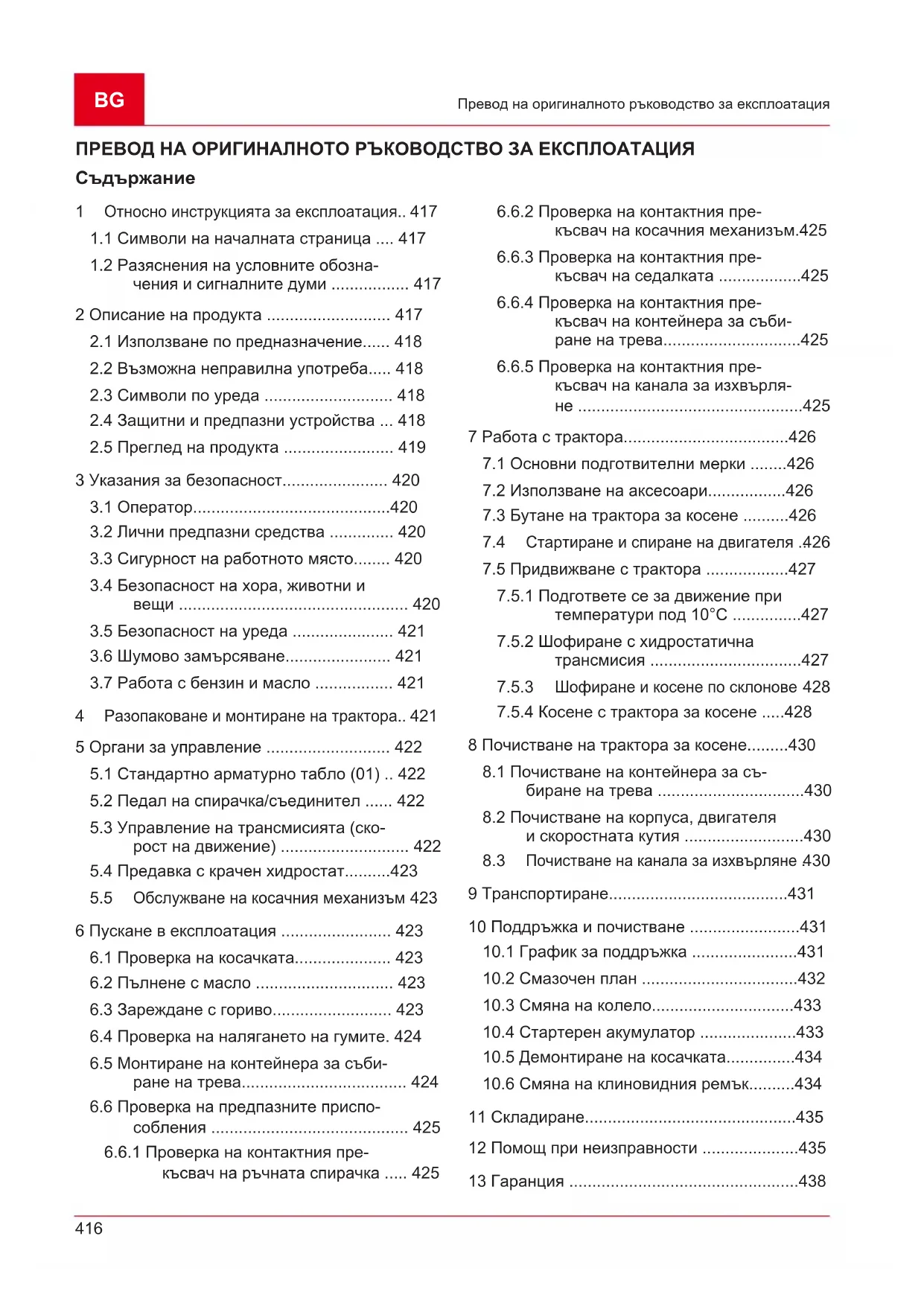

Превод на оригиналното ръководство за експлоатация ПРЕВОД НА ОРИГИНАЛНОТО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

Относно инструкцията за експлоатация..

1.1 Символи на началната страница .... 417

1.2 Разяснения на условните обозна-

чения и сигналните думи ................. 417 2 Описание на продукта ........................... 417

2.1 Използване по предназначение...... 418

2.2 Възможна неправилна употреба..... 418

2.3 Символи по уреда ............................ 418

2.4 Защитни и предпазни устройства ... 418

3.2 Лични предпазни средства .............. 420

3.3 Сигурност на работното място........ 420

3.4 Безопасност на хора, животни и

3.6 Шумово замърсяване....................... 421

5.2 Педал на спирачка/съединител ...... 422

5.3 Управление на трансмисията (ско-

Обслужване на косачния механизъм

6.4 Проверка на налягането на гумите. 424

6.5 Монтиране на контейнера за съби-

ране на трева.................................... 424

6.6 Проверка на предпазните приспо-

късвач на ръчната спирачка ..... 425

6.6.2 Проверка на контактния пре-

късвач на косачния механизъм.425

6.6.3 Проверка на контактния пре-

късвач на седалката ..................425

6.6.4 Проверка на контактния пре-

късвач на контейнера за съби- ране на трева..............................425

6.6.5 Проверка на контактния пре-

късвач на канала за изхвърля- не .................................................425 7 Работа с трактора....................................426

7.1 Основни подготвителни мерки ........426

7.2 Използване на аксесоари.................426

Стартиране и спиране на двигателя ..

7.5 Придвижване с трактора ..................427

7.5.1 Подгответе се за движение при

температури под 10°C ...............427

7.5.2 Шофиране с хидростатична

Шофиране и косене по склонове

8 Почистване на трактора за косене.........430

8.1 Почистване на контейнера за съ-

биране на трева ................................430

8.2 Почистване на корпуса, двигателя

Почистване на канала за изхвърляне .

10.1 График за поддръжка .......................431

10.6 Смяна на клиновидния ремък..........434

Немската версия е оригиналната инструк- ция за експлоатация. Всички останали версии са преводи на оригиналната ин- струкция за експлоатация.

Непременно прочетете внимателно тази инструкция за експлоатация преди пуска- нето в експлоатация. Това е предпостав- ката за безопасна работа и безпроблемна

Съхранявайте винаги тази инструкция за експлоатация по начин, по който да може- те да я четете, когато се нуждаете от ин- формация за този уред.

Предавайте уреда на други лица само за- едно с тази инструкция за експлоатация.

Прочетете и съблюдавайте инструкциите за безопасност и предупредителните съ- вети в тази инструкция за експлоатация.

Тракторите за косене ще бъдат доставени в най-различни конфигурации. Моля, обърнете внимание, че изображенията мо- гат да се различават леко от оригинала. Ако имате трудности с разбирането на оп- исанията, моля свържете се със специа- лизиран сервиз или с производителя.

Спазвайте приложените инструкции за монтаж и инструкциите за работа на бен- зиновия двигател.

1.1 Символи на началната страница

Символ Значение Непременно прочетете внимател- но тази инструкция за експлоата- ция преди пускането в експлоата- ция. Това е предпоставката за безопасна работа и безпроблем-

Ръководство за експлоатация Не работете с бензиновия уред близо до открит пламък или из- точници на топлина.

1.2 Разяснения на условните

Обозначава непосредствено опасна ситуация, която - ако не бъде избегна- та - може да има като последствие смърт или тежко нараняване. ПРЕДУПРЕЖДЕНИЕ! Обозначава потенциална опасна си- туация, която - ако не бъде избегната - би могла да доведе до смърт или тежко нараняване.

Обозначава потенциално опасна си- туация, която - ако не бъде избегната - може да има като следствие леко или умерено нараняване.

Обозначава ситуация, която - ако не се избегне - може да предизвика ма- териални щети.

Специални указания за по-добро раз- биране и боравене. 2 ОПИСАНИЕ НА ПРОДУКТА Тракторите за косене на трева със задно из- хвърляне са произведени в различни модели. За следните описания в това ръководство, мо- ля, уверете се, че сте прочели описанието, подходящо за Вашия трактор за косене. Характеристики на Вашия трактор за косене:

Предавателен механизъм: Крачен хидрос-

Изпразване на контейнер: Телескопичен

Освен това има разлики при системите за му- лчиране, типа мотор, мощността на мотора и ширината на рязане. Разлики в моделите: ■ Ширина на рязане ■ Тип предавателна кутия (Т3 и Т2) ■ Обем на контейнера 220 l, 250 l или 300lBG

2.1 Използване по предназначение

Тракторът за косене е предназначен за косене на частни и домашни градини с макс. 10° (18%) наклон. Допълнителни приложения, ка- то например, мулчиране се разрешава само при използване на оригиналните аксесоари и спазване на максималните стойности на нато-

Този уред е предназначен само за частна упо- треба. Всяка друга употреба както и непозво- лени реконструкции или внасяне на допълни- телни елементи се счита за употреба не по предназначение, и води като последствие до отпадането на гаранцията, както и загубата на съответствието (обозначението CE) и отказа от отговорност на производителя за щети, причинени на потребителя или на трета стра-

2.2 Възможна неправилна употреба

Тракторът за косене не е предназначен за ко- мерсиална употреба в обществени паркове, спортни съоръжения, селско стопанство и гор- ско стопанство. ПРЕДУПРЕЖДЕНИЕ! Опасности от претоварване на

Когато използвате ремарке, уверете се по-специално, че не превишавате допустимите натоварвания и наклони на опън. Превишаването на това мо- же да доведе до влошаване на спи- рачната ефективност на трактора и да доведе до опасни ситуации!

Моля, обърнете внимание, че тракто- рът за косене на трева не е уличен и не може да се използва по обществе-

Преди пускането в експлоата- ция прочетете ръководството за употреба! По време на косене други ли- ца, особено деца и животни, трябва да се държат далеч от работното място. Извадете контактния ключ пре- ди поддръжка и ремонт! Внимание опасност! Пазете ръ- цете и краката далеч от реже-

Не шофирайте по склонове с над 10° (18%) наклон! Опасност: Не ходете тук! Опасност от изгаряне чрез го- рещи повърхности под покри-

2.4 Защитни и предпазни устройства

ПРЕДУПРЕЖДЕНИЕ! Опасност от премахнати или мани- пулирани предпазни приспособле-

Всяка работа с премахнати или мани- пулирани предпазни приспособления е забранена. Дефектните предпазни приспособления трябва да бъде ре- монтирани или сменени незабавно! Предпазните приспособления включват по-

Спирачен контактен прекъсвач

Контактен прекъсвач на косачния механи-

Контактен прекъсвач на контейнера за съ- биране на трева

Контактен прекъсвач на седалката

Контактен прекъсвач на канала за изхвър- ляне419 Описание на продукта

1 Капак на двигателя 10 Отключване на контейнера (само 300l) 2 Волан 11 Придържащо приспособление с газови амортисьори 3 Арматурно табло 12 Байпас на предавателния механизъм 4 Лост за заключване на спирачния педал 13 Регулировка на височината на рязане 5 Седалка на водача 14 Косачен механизъм 6 Датчик за ниво на пълнене 15 Реверсивна скоростна кутия 7 Дръжка на контейнера за събиране на

16 Управление на трансмисията напред 8 Команден лост на контейнера за съби- ране на трева 17 Спирачен педал 9 Контейнер за събиране на треваBG

Опасност за живота и опасност от тежки наранявания! Незнанието на указанията за безопас- ност и на инструкциите за употреба може да доведе до тежки телесни по- вреди и дори до смърт.

Спазвайте всички указания за без- опасност и инструкции за употре- ба, представени в това ръковод- ство за работа, както и тези, които са цитирани за момента преди употреба на уреда.

Съхранявайте всички доставени ви документи за бъдеща употре-

Младежи под 16 години или лица, които не са запознати с ръководството за употреба, не трябва да използват уреда. Спазвайте евентуалните специфични национални разпоредби за безопасност за минимална- та възраст на потребителя.

Не използвайте уреда под въздействието на алкохол, наркотични вещества или ле-

3.2 Лични предпазни средства

За да избегнете наранявания по главата и крайниците, както и увреждания на слуха, трябва да се носи облекло и лични пред- пазни средства според изискванията.

Облеклото трябва да е целесъобразно (плътно прилепнало) и не бива да пречи на движенията. При дълга коса задължи- телно носете мрежа за коса. Никога не но- сете широки дрехи или аксесоари, които могат да бъдат завлечени в устройството, като например шалове, широки ризи, дъл- ги колиета.

Личните предпазни средства се състоят

защита на слуха и предпазни очила

дълги панталони и здрави обувки

3.3 Сигурност на работното място

Работете само на дневна светлина или при много добро изкуствено осветление.

Управлявайте устройството само върху твърда и равна повърхност, а не на стръм- ни склонове.

Обърнете внимание на стабилността.

3.4 Безопасност на хора, животни и вещи

Използвайте уреда само за работите, за които е предназначен. Употребата не по предназначение може да доведе до нара- нявания, както и до повреда на имуще-

Потребителят е отговорен за злополуки с други хора или тяхната собственост.

Дръжте страничните лица далеч от опас-

Включвайте уреда, само когато в работна- та зона няма хора или животни.

Поддържайте безопасно разстояние до хора и животни или изключете уреда, кога- то се приближавате до хора или животни.

Не возете пътници върху уреда.

Никога не насочвайте струята отработени газове срещу хора и животни, както и сре- щу запалими продукти и предмети.

Никога не докосвайте решетката за аспи- рация и вентилация, когато моторът рабо- ти. Може да възникне повреда от въртя- щите се части на уреда.

Винаги изключвайте уреда, когато нямате нужда от него, например, когато сменяте работното място, по време на ремонт и поддръжка, при пълненето на сместа бен- зин / масло.

Не косете по време на гръмотевични бури. Няма защита срещу мълния.

Тракторът за косене може да причини се- риозни наранявания поради собственото си тегло. Бъдете много внимателни при товарене и разтоварване на трактора за косене за транспортиране в превозно средство или ремарке.

Този трактор не трябва да се тегли. Из- ползвайте подходящо превозно средство за превоз по обществени пътища.

Не работете с трактора в лошо проветре- ни работни места (напр. гараж). Отработе- ните газове съдържат токсичен въглеро- ден оксид и други замърсители.

В случай на злополука незабавно изклю- чете уреда, за да предотвратите по-ната- тъшни наранявания и материални щети.421 Разопаковане и монтиране на трактора

Никога не използвайте уреда с износени или дефектни части. Износените или де- фектни части могат да причинят сериозни наранявания.

Използвайте само оригинални резервни части и принадлежности.

Преди всяка работа: Проверете всички предпазни устройства, както е описано в това ръководство за експлоатация.

Съхранявайте уреда далеч от достъпа на

Инструктирайте децата и юношите да не играят с уреда.

Използвайте уреда само при следните обстоятелства:

Уредът не е замърсен.

Не претоварвайте устройството. Той е предназначен за леки дейности за частна употреба. Претоварванията водят до по- вреди на уреда.

Не използвайте уреда с износени или де- фектни части. Винаги заменяйте дефект- ните части с оригинални резервни части на производителя. Ако уредът бива упо- требяван с износени или дефектни части, не могат да се предявяват валидни гаран- ционни искове към производителя.

Ремонтните работи могат да се извършват само от компетентни специализирани фирми или от нашите сервизни центрове.

3.6 Шумово замърсяване

Определено шумово замърсяване чрез този уред не може да се избегне. Извършвайте шу- мните работи през допустимите и предназна- чените за това часове на деня. Ако е необхо- димо спазвайте часовете за почивка и ограни- чавайте продължителността на работата до най-необходимото. За Вашата лична защита и за предпазване на намиращите се наблизо хо- ра трябва да носите защита на слуха.

Опасност от експлозия и пожар: Създава се експлозивна атмосфера от из- тичане на смес бензин-въздух. Възпламе- няване, експлозия и пожар могат да дове- дат до сериозни наранявания и дори смърт, ако горивото се манипулира непра- вилно. Вземете под внимание следното:

Не пушете, когато работите с бензин.

Дръжте бензина само на открито и ни- кога в затворени помещения.

Непременно спазвайте посочените тук правила за работа.

Транспортирайте и съхранявайте бензин и масла само в одобрени за целта контейне- ри. Уверете се, че децата нямат достъп до складираните бензин и масло.

За да избегнете замърсяване на почвата (опазване на околната среда), уверете се, че по време на зареждането в земята не проникват бензин или масло. Използвайте фуния за зареждане с гориво.

Не стартирайте никога уреда в затворени помещения. Върху пода може да се стигне до натрупване на бензинови пари, което да доведе до възпламеняване или експло-

Избърсвайте незабавно разлятото гориво от уреда и от земята. Оставете кърпите, с които сте избърсали бензина, да изсъхнат на добре проветрено място, преди да ги изхвърлите. В противен случай може да се стигне до внезапно самозапалване.

Ако сте разсипали бензин, се образуват бензинови пари. Затова не стартирайте уреда на същото място, а поне на 3m от

Избягвайте контакт на кожата с минерални продукти. Не вдишвайте бензиновите па- ри. При зареждане носете винаги предпаз- ни ръкавици. Сменяйте и почиствайте за- щитното облекло редовно.

Внимавайте облеклото ви да не влиза в контакт с кожата. Ако върху облеклото ви попадне бензин, сменете дрехите неза-

Спазвайте приложената инструкция за монтаж за разопаковане и монтиране на трактора.BG

Съблюдавайте също и приложеното ръководство за експлоатация на про- изводителя на бензиновия двигател. ПРЕДУПРЕЖДЕНИЕ! Опасности поради непълен мон-

Тракторът за косене не трябва да се експлоатира, докато не бъде напълно

Извършете всички монтажни работи, описани в инструкцията за монтаж. Ако имате съмнения, консултирайте се със специалист, преди пускане в експлоатация, дали инсталацията е извършена правилно! Проверете, дали всички предпазни и защитни устройства са налице и функционират! 5 ОРГАНИ ЗА УПРАВЛЕНИЕ По-долу са описани бутоните за обслужване на тракторите за косене със задно изхвърля- не. Моля, уверете се, че сте прочели описа- нието, подходящо за Вашия трактор за косе-

Имайте предвид, че задействането на регулатора по време на шофиране влияе на скоростта! При регулатор с вграден дросел: Чрез преместване на регулатора (01/2), обо- ротите на двигателя се увеличават и намаля- ват и се включва в горното положение на дро-

Превключване на дросела: Плъзнете регулатора до края на дросела. Из- ползвайте тази позиция само, за да стартирате двигателя. Указание: Някои варианти на трактора имат отделен бутон за дросела (01/1) на арматурното табло. Той трябва до- пълнително да се изтегли за стартира- не на трактора. Ако двигателят работи, натиснете бавно бутона обратно! Режим на косене: В това положение двигателят работи на максимални обо-

Празен ход: В това положение двига- телят работи на най-ниски обороти. Контактен ключ (01/3, 05)

0 Изключен двигател. Контактният ключ може да бъде

I Включени фарове. След стартиране на двигателя фа- ровете се включват в това поло-

II Работно положение, когато двига- телят работи. III Начална позиция за стартиране на

След като двигателят работи, освободете ключа. След това той се връща в работно положение II.

5.2 Педал на спирачка/съединител

Спирачка: Когато натиснете педала на спирачката/съединителя (03/1), спирачка- та на предавката се натиска, тракторът

Ръчна спирачка: Ако дръпнете заключва- щия лост (03/2, 01/5) нагоре, докато пе- далът на спирачката/съединителя (03/1) е натиснат, спирачката се заключва. Пов- торното натискане на педала освобождава отново спирачката.

5.3 Управление на трансмисията (скорост

на движение) Тракторите за косене са оборудвани с хидрос- татична трансмисия.423 Пускане в експлоатация За движение напред и назад от дясната стра- на има два отделни педала.

Напред Натиснете предния педал (02/1), за да се придвижите напред. Назад Натиснете задния педал (02/2), за да се придвижите назад. Указание:Ако се натисне само педалът за заден ход, косачният механизъм се изключва. Косене при движение на заден ход: виж глава 7.5.4.2 "Косене при движение на заден ход", страница428.

5.4 Предавка с крачен хидростат

Предавката с крачен хидростат се задейства с два педала (02/1 и 02/2). За задвижване, освободете ръчната спирач- ка (01/5) при работещ двигател и след това натиснете педала (02/1) за движение напред или педала (02/2) за движение назад. Колкото повече натискате педала, толкова по-бързо се движите в избраната посока. Движение напред: Натиснете предния педал (02/1). Движение назад: Натиснете задния педал (02/2).

5.5 Обслужване на косачния механизъм

Настройка на височината на рязане Косачният механизъм на трактора може да се регулира по височина на няколко степени с регулиращ лост (04/1) отдясно на седалката

1. Преместете лоста за регулиране (04/1) в

желаната посока. Лостът надолу означава ниска височина на рязане, лостът означа- ва висока височина на рязане. Включете косачката Електрическо превключване: Вдясно от се- далката на водача има превключвател (04/2). Включете косачния механизъм с него. 6 ПУСКАНЕ В ЕКСПЛОАТАЦИЯ ПРЕДУПРЕЖДЕНИЕ! Опасности поради непълен мон-

Тракторът за косене не трябва да се експлоатира, докато не бъде напълно

Извършете всички монтажни работи, описани в инструкцията за монтаж. Ако имате съмнения, консултирайте се със специалист, преди пускане в експлоатация, дали инсталацията е извършена правилно! Проверете, дали всички предпазни и защитни устройства са налице и функционират!

6.1 Проверка на косачката

Преди употреба винаги проверявайте визуал- но, дали режещият инструмент, монтажните болтове и целият режещ блок са износени или повредени. За да се избегне дисбаланс, изно- сените или повредени ножове трябва да бъ- дат заменени с нови.

Преди първоначално пускане в експлоатация, двигателят трябва да се напълни с масло. За целта спазвайте инструкциите на производи- теля на двигателя. Също така имайте пред- вид, че нивото на маслото трябва да се прове- рява редовно и може да се наложи доливане

6.3 Зареждане с гориво

ПРЕДУПРЕЖДЕНИЕ! Опасности при работа с гориво! Бензинът е силно запалим. Зареждай- те резервоара само на открито! Не пу- шете! Не зареждайте с гориво, докато двигателят работи или е горещ! Използвайте подходяща фуния или тръба за пълнене за зареждане на гориво, така че да не може да се разлее гориво върху двигателя, корпуса или земята. От съображения за безопасност капачката на резервоара за гориво и други капачки на гори- во трябва да се сменят при повреда. Ако горивото прелива, двигателят не трябва да се включва. Тракторът трябва да се извади от зоната, замърсена с гориво, а разлятото го-BG

Пускане в експлоатация риво да се изсмуче и да се избърше от пода, двигателя и корпуса с кърпа. Всеки опит за стартиране трябва да се избяг- ва, докато парите на горивото не се изпарят. Съхранявайте горивото само в предвидените за целта контейнери. Използвайте безоловен бензин, мин. ROZ 91. Пълнене на резервоара

1. Ако е необходимо, изключете двигателя и

извадете контактния ключ като предпазна

2. Изчакайте докато двигателят се охлади

(опасност от експлозия поради възпламе- няване на гориво!).

напълнете с горивото. Указание:Избягвайте препълването на резервоара за гориво!

5. Затворете капака на резервоара (06/1).

6. Затворете капака на двигателя.

6.4 Проверка на налягането на гумите

Отчетете необходимото въздушно наляга- не върху гумата (препоръка 1 бар).

1PSI = 0,07bar. Със стандартна помпа за налягане, налягане- то в гумите може да се контролира и въздухът се допълва.

6.5 Монтиране на контейнера за

събиране на трева Тракторите за косене се доставят с контейнер за събиране на трева. Моля, обърнете внима- ние, че изображенията могат да се различа- ват леко от оригинала. Настройване на датчика за нивото на пълнене на контейнера за събиране на

Датчикът за нивото на пълнене съобщава чрез клаксон, когато контейнерът за събиране на трева трябва да се изпразни. Датчикът за нивото на пълнене може да бъде настроен според състоянието на изрезките на 6 позиции. При сухи изрезки плъзнете датчика за нивото на пълнене на по-малките позиции. При мокри или влажни изрезки, настройте датчика на пълнене на по-дълго. По този на- чин се оказва влияние на пълненето на кон- тейнера за събиране на трева.

1. Изключете двигателя виж глава 7.4

"Стартиране и спиране на двигателя", страница426.

2. Свалете контейнера за събиране на трева

виж глава 8.1 "Почистване на контейне- ра за събиране на трева", страница430.

3. Настройте датчика за пълнене (07/1) на

изрезка (07/а), докато той се застопори на желаната позиция.

4. Закачете контейнера за събиране на тре-

ва отново виж глава 6.5 "Монтиране на контейнера за събиране на трева", стра- ница424. Закачане на контейнера за събиране на трева (220l, 250 l)

1. Дръжте контейнера за събиране на трева

с една ръка за дръжката (08/1) и с другата ръка за отвора за държане на гърба (08/2).

2. Поставете контейнера за събиране на тре-

ва симетрично върху водача (08/3). При това изравнете една с друга двете марки- ровки на корпуса и на контейнера за съби- ране на трева.

3. Наклонете контейнера за събиране на

трева леко напред (08/а) с другата ръка, така че предната част на контейнера за събиране на трева да се застопори.

4. Сега отново наклонете контейнера за съ-

биране на трева надолу (08/b).

5. Проверете правилното място на контейне-

ра за събиране на трева. Закачане на контейнера за събиране на трева (300l)

1. Заключете газовите амортисьори към кре-

пежните скоби на контейнера за събиране на трева (11/1).

2. Дръжте контейнера за събиране на трева

с една ръка за дръжката (08/1) и с другата ръка за отвора за държане на гърба (08/2).

3. Поставете контейнера за събиране на тре-

ва симетрично върху водача (08/3). При това изравнете една с друга двете марки- ровки на корпуса и на контейнера за съби- ране на трева.

4. Наклонете контейнера за събиране на

трева леко напред (08/а) с другата ръка,425 Пускане в експлоатация така че предната част на контейнера за събиране на трева да се застопори.

5. Сега отново наклонете контейнера за съ-

биране на трева надолу (08/b).

6. Проверете правилното място на контейне-

ра за събиране на трева.

7. Заключете газовите амортисьори към кре-

пежните скоби на рамата на трактора (11/2).

6.6 Проверка на предпазните

приспособления Предпазните приспособления трябва да се проверяват преди всяко стартиране на тракто- ра за косене. ПРЕДУПРЕЖДЕНИЕ! Опасност при проверка на предпаз- ните приспособления! Проверката на предпазните приспосо- бления трябва да се извършва само от седалката на водача и ако наблизо няма други лица или животни! Извършвайте всички проверки върху равна повърхност, така че тракторът да не може да се задвижи неволно.

6.6.1 Проверка на контактния прекъсвач

на ръчната спирачка Контактният прекъсвач на ръчната спирачка установява, че двигателят може да бъде стар- тиран само тогава, когато ръчната спирачка е

Условие: Двигателят е изключен.

1. Седнете на седалката на водача.

2. Освободете ръчната спирачка, като на-

тактният ключ е в положение III) (05).

Двигателят не трябва да се стартира!

6.6.2 Проверка на контактния прекъсвач

на косачния механизъм Контактният прекъсвач на косачката гаранти- ра, че двигателят няма да стартира, когато ко- сачният механизъм е активиран.

1. Двигателят е изключен.

2. Седнете на седалката на водача.

3. Натиснете спирачния педал (03/1) и за-

действайте ръчната спирачка (03/2, 01/5).

4. Превключете косачния механизъм.

5. Опитайте да стартирате двигателя (кон-

тактният ключ е в положение III) (05).

Двигателят не трябва да се стартира!

6.6.3 Проверка на контактния прекъсвач

на седалката Контактният прекъсвач гарантира, че двигате- лят се изключва, веднага след като при вклю- чен косачен механизъм вече няма човек на седалката на водача.

1. Седнете на седалката на водача.

2. Натиснете спирачния педал (03/1) и за-

действайте ръчната спирачка (03/2, 01/5).

4. Превключете косачния механизъм.

5. Освободете седалката, като станете (не

Двигателят трябва да се изключи!

6.6.4 Проверка на контактния прекъсвач

на контейнера за събиране на трева Контактният прекъсвач на контейнера за съ- биране на трева установява, че двигателят се изключва, щом като контейнерът за събиране на трева при включен косачен механизъм не е закачен правилно.

1. Седнете на седалката на водача.

2. Натиснете спирачния педал (03/1) и за-

действайте ръчната спирачка (03/2, 01/5).

4. Превключете косачния механизъм.

5. Повдигнете леко празния контейнер за съ-

биране на трева или натиснете прекъсва- ча за отваряне.

Двигателят трябва да се изключи!

6.6.5 Проверка на контактния прекъсвач

на канала за изхвърляне Контактният прекъсвач на канала за изхвър- ляне установява, че тракторът за косене не може да се включи при демонтиран канал за изхвърляне.BG

1. Свалете контейнера за събиране на тре-

2. Отстранете канала за изхвърляне (15):

Извадете малко канала за изхвърляне (15/2).

3. Седнете на седалката на водача.

4. Натиснете спирачния педал (03/1) и за-

действайте ръчната спирачка (03/2, 01/5).

Двигателят не трябва да се стартира! 7 РАБОТА С ТРАКТОРА ПРЕДУПРЕЖДЕНИЕ! Опасности поради недостатъчно познаване на трактора! Прочетете внимателно инструкциите за експлоатация, преди да започнете

Обърнете специално внимание на всички инструкции за безопасност! Внимателно изпълнявайте всички монтажни работи и всички работи по въвеждане в експлоатация. Ако имате съмнения, попитайте производителя!

7.1 Основни подготвителни мерки

По време на косенето винаги носете здра- ви обувки и дълги панталони. Никога не косете боси или с отворени сандали.

Проверявайте подробно терена, върху който се използва уреда и отстранете всички камъни, пръчки, тел или други чуж- ди тела, които могат да бъдат уловени и изхвърлени. Също и по време на косене трябва да се внимава за чужди тела.

Извършете всички работи, описани в ин- струкцията за пускане в експлоатация. То- ва важи специално за проверката на пред- пазните приспособления.

За теглене на товари използвайте само теглича! Не превишавайте вертикалния

Транспортирането на предмети на тракто- ра не е позволено!

7.2 Използване на аксесоари

ПРЕДУПРЕЖДЕНИЕ! Опасност от неправилни аксесоари или неправилно използване на ак-

Използвайте само оригинални аксесо- ари от производителя на трактора! Спазвайте правилата за употреба в приложените инструкции за експлоа-

Използването на неодобрени аксесоари или неправилна употреба може да предизвика го- ляма опасност за оператора и други. Тракто- рът може да бъде претоварен. Това може да доведе до тежки злополуки.

Опасност при бутане по склонове! Бутайте трактора само върху хори- зонтални повърхности! Върху склоно- ве тракторът може да се задвижи не- контролируемо надолу. При задвижване с крачен хидростат Байпасният лост (12/1) се намира на задната колесна ниша. Освобождаване на байпаса:

1. Издърпайте байпасния лост (12/1) и го

2. Задействайте спирачката. Сега тракторът

за косене може да бъде преместен.

3. След преместването, върнете байпасния

лост (12/1), за да пуснете отново в действие хидростатичната трансмисия.

7.4 Стартиране и спиране на двигателя

ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване от мълния Устройството няма защита срещу

Не косете по време на гръмоте- вични бури. Стартиране на мотора

1. Заемете място на седалката на водача.

2. Натиснете педала на спирачката докрай

(03/1) от лявата страна и го заключете със заключващия лост (03/2).427 Работа с трактора

3. Уверете се, че косачният механизъм НЕ е

активиран. Проверете и положението на двупозиционния превключвател (04/2).

4. Преместете регулатора за оборотите на

двигателя (01/2) към горния ограничител. В зависимост от варианта на оборудване- то, там се намира и марката на дросела. Ако това не е така, издърпайте отделния бутон на дросела (01/1).

6. Завъртете контактния ключ в положение

„III“ и го дръжте, докато двигателят рабо-

Указание:За да се предпази стартерния акумулатор, опитът за стартиране не трябва да отнеме повече от 5 секунди.

7. След това освободете контактния ключ,

двигателя (01/2) в работно положение. При вариант на оборудването с бутон на дросела, го натиснете отново (01/1). Изключване на двигателя

1. Изключете косачния механизъм (04/2).

3. Натиснете педала на спирачката (03/1) и

го заключете със заключващия лост (03/2).

4. Завъртете контактния ключ (05) в положе-

5. Извадете контактния ключ.

ПРЕДУПРЕЖДЕНИЕ! Опасност от горещ двигател! При спиране на двигателя се уверете, че горещите части на двигателя (на- пр. шумозаглушителя) не могат да възпламенят близки предмети или

7.5 Придвижване с трактора

ПРЕДУПРЕЖДЕНИЕ! Опасност поради несъбразена ско-

Карайте бавно, особено в началото, за да свикнете с поведението при шофиране и спиране на трактора! Преди всяка промяна на посоката, скоростта на движение трябва да бъ- де намалена, така че водачът винаги да има контрол над трактора и той да не може да се преобърне! Вашият трактор се задвижва от хидростатич- на трансмисия.

7.5.1 Подгответе се за движение при

температури под 10°C

1. Уверете се, че косачният механизъм НЕ е

активиран. Проверете и двупозиционния превключвател (04/2).

2. Стартирайте двигателя и го оставете да

загрее за около 30 секунди, за да оптими- зирате вискозитета на трансмисионното масло. След това можете да се придвиж- вате с трактора. Косачният механизъм трябва да се включи едва, след като дви- гателят е работил няколко минути.

7.5.2 Шофиране с хидростатична

1. Натиснете педала на спирачката (03/1) и

го заключете със заключващия лост (03/2).

2. Настройте косачката на най-високата ви-

сочина на рязане (04/1).

5. Бавно натиснете педала за желаната по-

6. Колкото повече натискате педала, толкова

по-бързо се движи тракторът в избраната

Всеки път, когато напускате трактора, винаги натискайте заключващия лост, когато педалът на спирачката е нати- снат, така че тракторът да не може да се преобърне!

7.5.3 Шофиране и косене по склонове

ПРЕДУПРЕЖДЕНИЕ! Опасност от грешки при движение по склонове! При шофиране по склонове бъдете особено внимателни! Няма “безопа- сен” наклон. Обърнете специално внимание на следните инструкции за безопасност! Ако колелата буксуват или превозно- то средство закъса по време на изкач- ване, откачете косачката и приставки- те. След това се оттеглете бавно на- зад и в права посока! Пълната кутия за събиране на трева- та увеличава опасността от преобръ- щане на трактора!

Не шофирайте по склонове с над 10° (18%) наклон. Пример: това съответства на разлика във височина от 18 cm на един метър дължина.

Поддържайте ниската скорост на движе-

Не ускорявайте силно.

За да се получи чист резултат от косене, ско- ростта на движение трябва да се адаптира към условията на ливадата. За косене избере- те максимум 2/3 от възможната скорост на движение на педала. Максималната скорост на трактора е предназначена единствено за шофиране без включване на косачката. Обикновено височината на рязане е 4 - 5 cm. Това съответства на 2-ра или 3-та степен на регулирането на височината (04/1). За влажна и мокра трева, моля, косете с по-висока висо- чина на рязане. За много висока трева е препоръчително да косите на две преминавания. За първото пре- минаване, настройте косачката на максимал- на височина на рязане. При второто премина- ване можете да настроите желаната височи-

7.5.4.1 Включване на косачката

Косачката трябва да се превключва едва тогава, когато двигателят вече е загрял за около една минута! При включване на косачката тракто- рът за косене не трябва да се намира във висока трева.

3. Настройте с ръчния лост (04/1) косачния

механизъм на най-голяма височина на ря-

4. Включете косачката с двупозиционния

превключвател (04/2) (позиция "I").

5. Настройте с ръчния лост (04/1) косачния

механизъм на желаната височина на ряза-

7.5.4.2 Косене при движение на заден ход

Ако се натисне само педалът за ско- ростта, косачният механизъм се из-

1. Натиснете бутона “Косене на заден

ход” (01/4) и в рамките на 5 сек. педала (02/2) за движение назад. ПРЕДУПРЕЖДЕНИЕ! Опасност от злополука при косене! Наблюдавайте обстановката около Вас при косене на заден ход! Косене на заден ход само когато е не- обходимо!429 Работа с трактора

7.5.4.3 Изключване на косачката

ПРЕДУПРЕЖДЕНИЕ! Опасност от задните ножове! Въртящ се/изваждащ се нож може да пореже ръцете и краката Ви! Затова дръжте ръцете и краката си далече от режещите инструменти!

1. Изключете косачката с двупозиционния

превключвател (позиция „0“) (04/2). Косачката може да се изключи както по време на престой, така и по време на движение на

ПРЕДУПРЕЖДЕНИЕ! Опасност от нараняване поради из- стрелващи се предмети! При преминаване през площи с ба- ластра и чакъл, могат да бъдат изтег- лени предмети в работещия косачен механизъм и след това да бъдат из-

Винаги изключвайте косачката, ко- гато шофирате над зони, различ- ни от трева.

7.5.4.4 Изпразване на контейнера за

Когато контейнерът за събиране на трева е пълен, прозвучава акустичен сигнал. Най-късно в този момент кон- тейнерът трябва да бъде изпразнен.

Изпразването на контейнера за събиране на трева може да бъде извършено от шо- фьорската седалка.

Ако при включен косачен механизъм, кон- тейнерът за събиране на трева е сгънат респ. откачен, двигателят спира.

Ако контейнерът за събиране на трева не е фиксиран правилно, косачният механи- зъм не може да се включи. Изпразване на контейнера за събиране на трева с командния лост

1. Издърпайте командния лост (09/1) от кон-

тейнера за събиране на трева (09/а).

2. Натиснете лоста по посока на движение,

за да се отвори контейнерът за събиране на трева (09/b).

3. Придвижете контейнера за събиране на

трева с лоста назад (10/а), докато контей- нерът се фиксира (10/b).

За оптимален резултат от мулчиране, тревата трябва да се коси редовно (около 1 или 2 пъти седмично). За целта отрежете 1/3 от височи- ната на тревата (напр. косете по 2 cm от трева с височина 6 cm). В резултат на това отряза- ната трева се влага директно в останалата тревна площ. За всички трактори за косене, клиновете за мулчиране се предлагат като опция. Преоборудване на механизма за задно изхвърляне за режим на мулчиране

1. Отстранете контейнера за събиране на

ла за изхвърляне (13/2).

3. Подсигурете двете обтегателни ленти

(14/1) към винтовете с халки (14/2).

4. Закачете контейнера за събиране на тре-

Имайте предвид, че по различно време трева- та расте по различен начин. Препоръчително е да изберете по-кратък интервал на косене в началото на пролетта. Увеличете интервала на косене, когато растежът на тревата нама- лее през годината. Ако тревата не може да се коси за известно време, първо изберете настройка на по-голя- ма височината на рязане и след това косете отново два дни по-късно с по-ниска настройка на височината на рязане.

7.5.4.7 Косене на висока трева

Ако тревата е пораснала по-дълго от обикно- вено или е твърде мокра, косете тревата с на- стройка на по-голяма височината на рязане. След това косете тревата още веднъж с по- ниска, нормална настройка.

7.5.4.8 Поддръжка на режещите ножове

По време на целия сезон за косене, осигурете остър нож, за да се избегне откъсване и раз- късване на тревата. Откъснатите стръкове трева стават кафяви по краищата. Това нама- лява растежа и увеличава чувствителността на тревата към болести.

След всяка употреба проверявайте реже- щите ножове за острота и признаци за из-BG

Почистване на трактора за косене носване или щети! Ако е необходимо, по- търсете помощта на сервиз.

Когато сменяте ножовете, използвайте са- мо оригинални резервни ножове. 8 ПОЧИСТВАНЕ НА ТРАКТОРА ЗА

За оптимална функция и дълъг живот тракто- рът трябва да се почиства редовно. След всяка експлоатация почиствайте тракто- ра от полепналите замърсявания. За почистването не използвайте пароструйка. Водната струя на пароструйка или градински маркуч може да доведе до повреди на елек- трическата система или лагерите. Уверете се, че двигателят, редукторът и рол- ките, както и цялата електрическа система не влизат в контакт с вода. ПРЕДУПРЕЖДЕНИЕ! Опасности при почистването! За всички работи по почистването ва- жи следното:

Изключете двигателя и извадете контактния ключ.

Извадете внимателно щекера/ите за свещта/ите.

След почистване трябва да се по- ставят отново предпазителите, които са отстранени за почиства-

ОПАСНОСТ ОТ ПОРЯЗВАНЕ: При работи по режещите инструменти, се пазете от острите ножове. С помощта на инструментите за ко- сене с много лопатки движението на един режещ инструмент може да доведе до движение на другия!

8.1 Почистване на контейнера за

събиране на трева За целта свалете контейнера за почистване на трева и го напръскайте отвътре и отвън с маркуч с вода. Здраво залепналите замърся- вания трябва внимателно да бъдат изстърга- ни, напр. с четка. Особено внимавайте при контейнери за събиране на трева с облицовка от плат, да не се нарани тъканта.

Изпразнете контейнера за събиране на трева преди почистването, както е описано. Пълен контейнер за събира- не на трева е твърде тежък, за да мо- же да бъде свален безопасно. Сваляне на контейнер за събиране на трева (220l, 250 l)

1. Изключете двигателя.

2. Повдигнете леко контейнера за събиране

3. Свалете контейнера за събиране на трева

Сваляне на контейнер за събиране на трева (300l)

1. Изключете двигателя.

2. Освободете газовите амортисьори от

трактора и ги фиксирайте в държачите на контейнера за събиране на трева.

3. Повдигнете леко контейнера за събиране

4. Извадете контейнера за събиране на тре-

8.2 Почистване на корпуса, двигателя и

Повреда на електрическата систе- ма поради проникване на вода! Когато почиствате трактора с вода, уверете се, че в електрическата сис- тема не попада вода! Не пръскайте двигателя и всички лагери (ко- лела, предавки, лагери на ножове) с вода или пароструйка. Проникването на вода в системата за запал- ване, в карбуратора и във въздушния филтър може да причини смущения. Водата в лагери- те може да доведе до загуба на смазване и по този начин до разрушаване на лагерите. За отстраняване на мръсотия и трева, използ- вайте кърпа, четка за ръце, четка с дълга дръжка или друго подобно средство.

8.3 Почистване на канала за изхвърляне

Чрез редовно почистване се гарантира леко- подвижността на механизма за настройване височината на рязане.431 Транспортиране Каналът за изхвърляне се състои от две пъх- нати една в друга части. Долната част е здра- во фиксирана в косачния корпус. Горната част може да се изважда за почистване.

1. Отстранете контейнера за събиране на

2. Отстранете винтовете (15/1) отляво и от-

дясно на канала за изхвърляне.

3. Извадете назад канала за изхвърляне

(15/2) през задната стена.

4. Почистете горния и долния канал за из-

5. Пъхнете канала за изхвърляне в задната

стена. При това, внимавайте, горната и долната част да бъдат поставени заедно

6. Затегнете го здраво с двата фиксиращи

7. Монтирайте контейнера за събиране на

9 ТРАНСПОРТИРАНЕ ПРЕДУПРЕЖДЕНИЕ! Опасност от премазване поради преобръщане! Тежестта на уреда може сериозно да нарани хората.

Бъдете много внимателни при то- варене и разтоварване на уреда за транспортиране в превозно средство или ремарке! При транспортиране на трактора за косене с транспортно оборудване (напр. автомобилни ремаркета), косачката трябва да бъде под- държана за освобождаване на окачването на

При транспортиране осигурете достатъчна то- вароносимост на транспортните средства и подходящо обезопасяване на трактора. 10 ПОДДРЪЖКА И ПОЧИСТВАНЕ Опасности при поддържането в изправност! За всички работи по поддържането в изправ- ност важи следното:

Изключете двигателя и извадете контакт-

Извадете внимателно щекера/ите за све-

След поддръжка трябва да се поставят от- ново предпазителите, които са отстранени за поддръжката.

ОПАСНОСТ ОТ ИЗГАРЯНЕ: Работете по трактора само когато е охла- ден. Двигателят, трансмисията и ауспуха са много горещи!

ОПАСНОСТ ОТ ПОРЯЗВАНЕ: При работи по режещите инструменти, се пазете от острите ножове. С помощта на инструментите за косене с много лопатки движението на един режещ инструмент може да доведе до движение на другия.

При смяната на части могат да се използ- ват само оригинални резервни части.

Ако имате съмнения, винаги се консулти- райте със специализиран сервиз или се свържете с производителя.

10.1 График за поддръжка

Следните работи трябва да се извършват от самия потребител. Всички останали работи по техническата поддръжка, сервизирането и ре- монта трябва да се извършват в оторизиран

Спазвайте също така препоръчителното го- дишно смазване според графика на смазване.

При по-силно натоварване и при висо- ки температури може да са необходи- ми по-кратки интервали за техническа поддръжка, отколкото в таблицата по-

Проверете нивото на мас- лото в двигателя

Поддръжка и почистване Дейност Преди

Сменете маслото на двига-

X X Почистете въздушния фил-

Сменете въздушния фил-

Проверете за разхлабени

Почистете решетката за засмукване на въздух на

Почистете редукторите от остатъци от трева и косене X X )* Вижте инструкциите за експлоатация на производителя на двигателя

За да се осигури лекоподвижността на движе- щите се части, препоръчваме най-малко вед- нъж годишно повторно смазване на следните

Почистете всички зони за смазване с кърпа преди смазване или пръскане. Не използвай- те вода, за да избегнете евентуална корозия. Точки за смазване:

Смажете гресьорките (18/1) на дясната и лявата ръкохватка с многофункционална

Напръскайте лагера на предната ос на ра- мата (18/2) с масло за пръскане.

Смажете назъбения сегмент (19/1) и зъб- ното колело на кормилния механизъм с многофункционална грес.

Предните и задните колела трябва да бъдат свалени, за да се смажат осите и лагерите.

Въртящи се и опорни участъци: Смазване на всички подвижни, въртящи се и опорни участъци.433 Поддръжка и почистване

10.3 Смяна на колело

Смяна на колелото може да се извършва са- мо на хоризонтална и твърда повърхност.

1. Изключете трактора и извадете контакт-

край и го заключете със заключващия лост (03/2).

3. Осигурете трактора за косене с фиксира-

щи клинове срещу потегляне по инерция. Поставете клиновете на страната, която няма да се повдига.

4. Повдигнете трактора за косене с подхо-

дящ подемен механизъм (напр. крик) от страната, където трябва да се смени коле- лото. Повдигнете трактора, така че коле- лото, което трябва да смени, да се върти

Внимание! Опасност от повреда на обо-

При повдигането внимавайте да не се огънат елементи на трактора. Използ- вайте подемния инструмент само върху стабилни метални части.

5. Осигурете трактора за косене към опорен

елемент на шасито със стабилна подлож- ка (напр. дървени греди) така, че да не мо- же да се спусне дори и при свличане или преобръщане на подемния механизъм.

6. Свалете предпазната капачка (16/1).

7. Избутайте осигурителната шайба (16/2) с

отвертка. Внимавайте да не се загуби.

Издърпайте колелото от оста. Указание:При изваждането на задните колела от оста, внимавайте да не загу- бите шпонката!

Поставете отвора в оста. Указание:При поставянето на задните колела, жлебовете на шпонката и задно- то колело трябва да са един върху друг, така че шпонката да може да бъде по- ставена без усилие.

12. Поставете подложната шайба върху оста.

13. Натиснете осигурителната шайба в жлеба

на оста. Ако евентуално използвате кле- щи, внимавайте да не повредите оста с

14. Поставете предпазната капачка върху ос-

телно спуснете трактора на земята с по- мощта на подемния механизъм.

10.4 Стартерен акумулатор

В обхвата на доставката не се съдържа заряд- но устройство за стартерния акумулатор. Точно обозначение на акумулатора: вижте ку- тията на акумулатора. Стартерният акумула- тор се намира под капака на двигателя. По принцип стартерният акумулатор е заре- ден фабрично. Указания за безопасност ПРЕДУПРЕЖДЕНИЕ! Опасност от неправилно боравене със стартерния акумулатор! За да избегнете опасности, които мо- гат да възникнат при неправилно бо- равене с акумулатора, спазвайте следните указания!

Стартерният акумулатор не трябва да се съхранява в непосредствена близост до открит огън, да се изгаря или поставя вър- ху нагреватели. Има опасност от експло-

Съхранявайте стартерния акумулатор през зимата в хладно и сухо помещение (10 - 15°C). По време на съхранение тряб- ва да се избягват температури под нулата.

Не оставяйте стартерния акумулатор не- зареден за продължителен период от вре- ме. Ако стартерният акумулатор не е бил използван за продължителен период от време, той трябва да се зарежда с подхо- дящо зарядно устройство.

Не повреждайте стартерния акумулатор. Електролитът (сярна киселина) причинява изгаряния на кожата и облеклото - неза- бавно измийте обилно с вода.

Поддържайте стартерния акумулатор чист. Избърсвайте само със суха кърпа. Не използвайте вода, бензин, разредител или други подобни!

Дръжте свързващите полюси чисти и ги смажете с полюсна грес.

Не свързвайте късо свързващите полюси.BG

Поддръжка и почистване Зареждане на стартерния акумулатор Зареждането е задължително:

Преди съхранение за почивка през зима-

При по-продължителен престой на устрой- ството (повече от 3 месеца). ПРЕДУПРЕЖДЕНИЕ! Опасност от неправилно зареждане на стартерния акумулатор! Зарядният ток на зарядното устрой- ство не трябва да надвишава 5 ампе- ра, а напрежението на зареждане трябва да бъде макс. 14,4 волта. При по-високо напрежение на зареждане съществува риск от експлозия на стартерния акумулатор! Винаги изваждайте контактния ключ при работа с акумулатора. Препоръчваме зареждането на този старте- рен акумулатор, който не се нуждае от под- дръжка и е устойчив на газ със специално предназначено зарядно устройство (достъпно от специализирани дилъри). Спазвайте инструкциите за експлоатация на производителя на зарядното устройство, пре- ди да заредите стартерния акумулатор.

Опасност от късо съединение! За да избегнете късо съединение, първо изключете минусовия кабел (-) от акумулатора и го свържете отново! Винаги изваждайте контактния ключ при работа с акумулатора!

1. Извадете контактния ключ (05).

2. Отворете капака на двигателя.

3. Свържете клемите на зарядното устрой-

ство към присъединителните клеми на акумулатора.

Спазвайте полярността:

Черна клема = отрицателен полюс

4. Свържете зарядното устройство към мре-

10.5 Демонтиране на косачката

За използване на трактора при зимни условия и за подмяна на клиновия ремък, косачката трябва да се демонтира.

1. Завъртете предните колела (29/1) до упор

2. Отстранете контейнера за събиране на

3. Демонтирайте канала за изхвърляне

държача на шахтата 5-6 оборота.

5. Спуснете косачния механизъм (32/1) с

лоста на механизма за настройка на висо- чината на рязане (32/2) на най-дълбокото

6. Разкачете натегателната пружина (33/1)

от косачния механизъм.

7. Поставете косачния механизъм (34/1) с

лоста на механизма за настройка на висо- чината на рязане (34/2) отново изцяло на-

8. Разкачете канала на трапецовидния ре-

9. Разкачете трапецовидния ремък (36/1) от

ремъчната шайба на двигателя.

10. Спуснете косачния механизъм (32/1) с

лоста на механизма за настройка на висо- чината на рязане (32/2) отново на най- дълбокото положение.

11. Отстранете осигурителните щифтове (4

бр.) (38/1) от придържащите скоби на ко- сачния механизъм.

12. Дръпнете скобата чрез болтовете (38).

13. Издърпайте косачката в посока на движе-

нието от дясната страна.

10.6 Смяна на клиновидния ремък

1. Развийте осигурителните гайки (6 бр.)

2. Разкачете канала на трапецовидния ре-

3. Разкачете и отстранете десния капак

(23/1) на косачния механизъм.

4. Разкачете и отстранете левия капак (24/1)

на косачния механизъм.

5. Леко разхлабете винта (25/1) на обтягаща-

та ролка (25/2), докато клиновидният ре- мък (25/3) може да се извади.

6. Извадете клиновидния ремък.435

Воденето и положението на клино- видния ремък са различни в зависи- мост от модела. Обърнете внимание на указателните стикери върху косач- ния механизъм. Поставяне на нов клиновиден ремък

1. Поставете клиновидния ремък около леко

разхлабената обтягаща ролка и отново за- вийте обтягащата ролка (27, 28).

2. Поставете клиновидния ремък съгласно

последователността (27/а – d, 28/a – d) около ролките и спазвайте воденето и по- ложението на клиновидния ремък. 11 СКЛАДИРАНЕ Тракторът за косене трябва да бъде защитен от атмосферни влияния, особено от влага, дъжд и продължителна пряка слънчева свет-

Никога не съхранявайте трактора за косене с гориво в резервоара в сграда, където парите на горивото могат да влязат в контакт с открит огън или искри. Паркирайте трактора за косе- не само на места, подходящи за паркиране на моторни превозни средства. За по-дълги периоди на съхранение, като на- пример съхранение в зимни условия, не пар- кирайте трактора с пълен резервоар за гори- во. Горивото може да се изпари. Преди продължително съхранение, горивото трябва да се източи от резервоара и карбура- тора, за да се избегнат отлагания и по този начин да се затрудни пускането в експлоата- ция. Моля, попитайте Вашия специализиран сервиз за това. 12 ПОМОЩ ПРИ НЕИЗПРАВНОСТИ

Опасност от нараняване Остроръбести и движещи се части на уреда могат да доведат до наранява-

Винаги при работи по поддръжка- та, обслужването и почистването носете защитни ръкавици!

При неизправности, които не са посо- чени в тази таблица или които не мо- жете да отстраните самостоятелно, моля обърнете се към нашата компе- тентна клиентска служба. Неизправност Причина Отстраняване Двигателят не пали. Липса на гориво. Напълнете резервоара; Проверете вентилацията на резервоара; Прове- рете горивния филтър. Некачествено, замърсено го- риво, старо гориво в резерво-

Винаги използвайте прясно гориво от чисти съдове; Почистете карбуратора

Замърсен въздушен филтър. Почистете въздушния филтър (вж. инструкциите за експлоатация на про- изводителя на двигателя). Няма искра. Почистете запалителната свещ, сме- нете, ако е необходимо, проверете кабела на запалването, проверете системата за запалване (сервиз за обслужване на клиенти). Поради многократни опити за запалване има твърде много гориво в горивната камера на

Развийте запалителната свещ и я из- сушете.BG

Помощ при неизправности Неизправност Причина Отстраняване Стартерът не рабо-

Празен или слаб стартерен акумулатор. Заредете стартерния акумулатор. Предпазният превключвател на седалката на водача не ра-

Седнете правилно на мястото на во- дача; Превключвателят е дефектен. Предпазният превключвател на спирачния педал не работи. Натиснете спирачния педал докрай. Косачката е включена. Изключете косачката. Предпазителят на (+) кабела на стартерния акумулатор. Проверете предпазителя, при необ- ходимост го сменете. Мощността на двига-

Твърде висока или твърде влажна трева. Коригирайте височината на рязане; направете място за косачката с леко връщане назад. Канал за изхвърляне/косачно крило запушени. Изключете двигателя и извадете кон- тактния ключ! Почистете канала за изхвърляне/ко- сачното крило. Замърсен въздушен филтър. Почистете въздушния филтър (вж. инструкциите за експлоатация на про- изводителя на двигателя). Регулирането на карбуратора не е правилно. Проверете настройката (сервиз). Ножът е силно износен. Сменете ножа (сервиз). Скоростта на движение е твър-

Редуцирайте скоростта на движение. Тракторът за косене вибрира силно. Косачката е повредена. Проверете косачката (отдел за об- служване на клиенти). Тракторът за косене не се задвижва. При хидростатично задвижва- не: няма задвижване на ходо-

Превключете байпасния лост в ра- ботно положение (виж глава 7.3 "Бу- тане на трактора за косене", стра- ница426). Неравно косене. Ножът е износен, не е наточен. Сменете ножа или го наточете. Ба- лансирате наточените ножове (отдел за обслужване на клиенти)! Неправилна височина на ряза-

Коригирайте височината на косене. Твърде ниска честота на вър- тене на двигателя. Задайте максимална честота на вър- тене на двигателя. Скоростта на движение е твър-

Намалете скоростта на движение. Различно налягане в гумите на

Напомпайте до правилното въздушно налягане. Отчетете правилното наля- гане на гумите.437 Помощ при неизправности Неизправност Причина Отстраняване Контейнерът за съ- биране на трева не

Височината на рязане е на- строена твърде дълбоко. Коригирайте височината на косене. Тревата е влажна - твърде тежка е, за да бъде транспор- тирана от въздушния поток. Отложете времето за косене, докато повърхността за косене изсъхне. Ножът е силно износен. Подменете ножа. (Отдел за обслуж- ване на клиенти) Твърде високо подрязване на

Косене на тревата на 2 пъти:

1. Преминаване: макс. височина

2. Преминаване: желана височина

Платненият чувал е запушен - няма приток на въздух. Почистете платнения чувал. Каналът за изхвърляне косач- ното крило са замърсени. Почистете канала за изхвърляне/ко- сачното крило. Индикаторът за пъл- нене не реагира. Остатъци от косене на лоста на индикатора за пълнене. Отстранете остатъците от косене на лоста на индикатора за пълнене. След това, проверете лекоподвиж-

Задвижване на ходо- вата част, спирачка, съединител и коса- чен механизъм. Проверките да се извършват само от отдела за обслужване на клиенти!BG

13 ГАРАНЦИЯ Всякакви материални или производствени дефекти по уреда се отстраняват от нас през законо- вия давностен срок за претенции за недостатъци, по наш избор чрез ремонт или заместваща доставка. Давностният срок се определя съответно според законите на страната, където е про- даден уредът. Нашата гаранция важи само при:

Спазване на тази инструкция за експлоата-

Използване на оригинални резервни части Гаранцията става невалидна при:

Употреба не по предназначение От гаранцията се изключват:

Щети по лаковото покритие, възникнали вследствие на нормално износване

Бързо износващи се части, които на картата с резервните части са означени с рамка xxxxxx (x)

Двигатели с вътрешно горене (за тях важат гаранционните разпоредби на съответния про- изводител на мотора) Гаранционният период започва да тече след покупката от страна на първия краен потребител. Определяща е датата на документа за покупка. Моля, обърнете се с тази декларация и ориги- налния документ за покупка към вашия търговски представител или най-близкия център за об- служване на клиенти. Законовите претенции за дефекти от страна на купувача към продавача остават непроменени от тази декларация.439 Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

5. Извлеките ключ зажигания.

Извлеките свечу зажигания.

Извлеките свечу зажигания.

7.1 Основни подготвителни мерки ........514

3.6 Изложеност на бучава

7.1 Основни подготвителни мерки
