| Caractéristiques techniques | Tracteur SOLO T 16103.7 HD V2, moteur puissant, transmission efficace |
|---|---|
| Type de moteur | Moteur à essence, 4 temps |
| Puissance | 16,5 CV |
| Largeur de coupe | 103 cm |
| Capacité du réservoir | 6 litres |
| Utilisation | Idéal pour l'entretien de grandes surfaces, jardinage, agriculture |
| Maintenance | Vérification régulière de l'huile, nettoyage du filtre à air, affûtage des lames |
| Sécurité | Équipements de protection recommandés, ne pas utiliser par temps humide |
| Informations générales | Garantie constructeur, pièces de rechange disponibles |
FOIRE AUX QUESTIONS - T 16103.7 HD V2 SOLO
Téléchargez la notice de votre Tracteur au format PDF gratuitement ! Retrouvez votre notice T 16103.7 HD V2 - SOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T 16103.7 HD V2 de la marque SOLO.
MODE D'EMPLOI T 16103.7 HD V2 SOLO

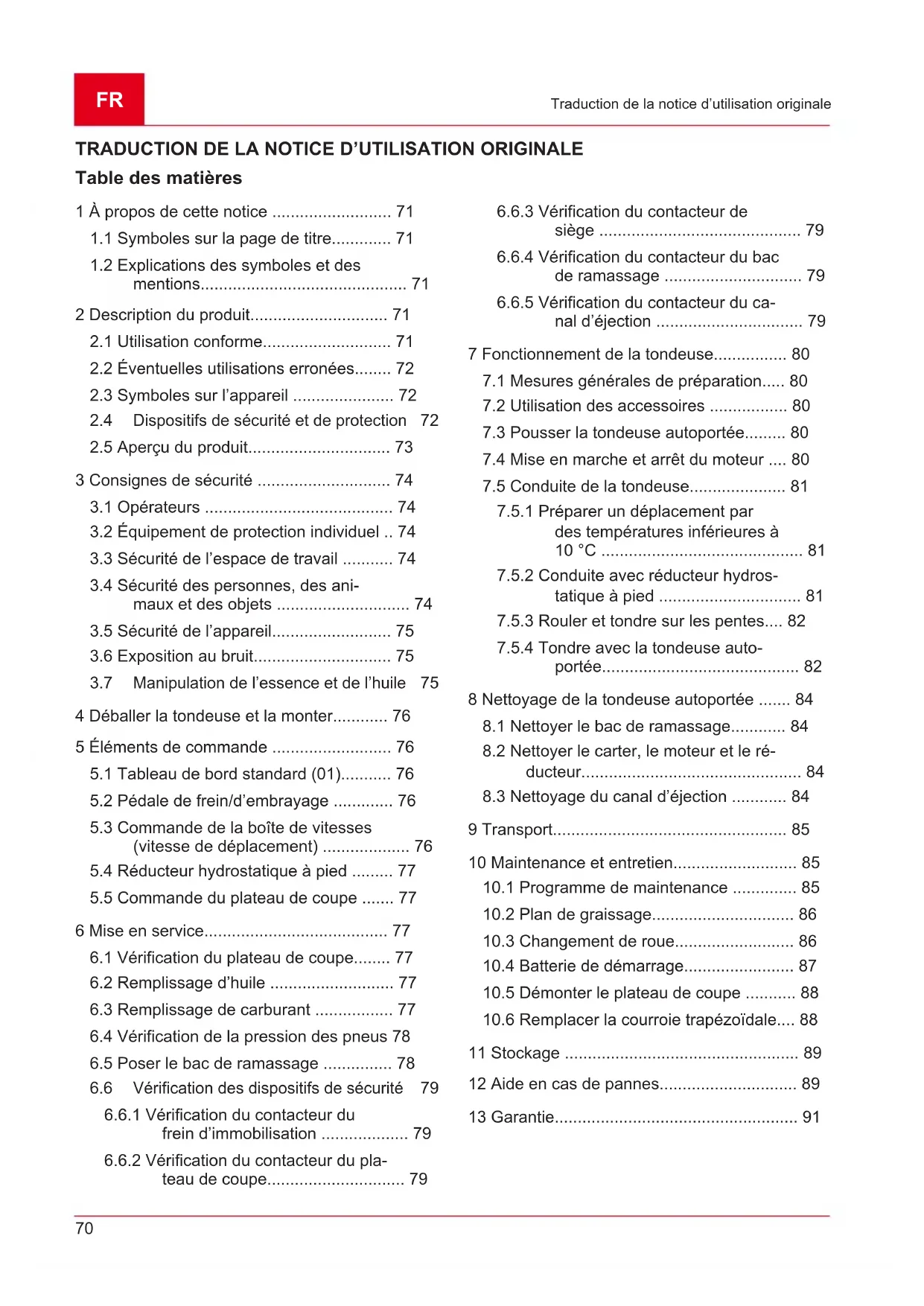

Traduction de la notice d’utilisation originale TRADUCTION DE LA NOTICE D’UTILISATION ORIGINALE Table des matières 1 À propos de cette notice .......................... 71
1.1 Symboles sur la page de titre............. 71
1.2 Explications des symboles et des
2.2 Éventuelles utilisations erronées........ 72
2.3 Symboles sur l’appareil ...................... 72
Dispositifs de sécurité et de protection
2.5 Aperçu du produit............................... 73
3 Consignes de sécurité ............................. 74
3.1 Opérateurs ......................................... 74
3.2 Équipement de protection individuel .. 74
3.3 Sécurité de l’espace de travail ........... 74
3.4 Sécurité des personnes, des ani-
maux et des objets ............................. 74
3.5 Sécurité de l’appareil.......................... 75
Manipulation de l’essence et de l’huile
4 Déballer la tondeuse et la monter............ 76 5 Éléments de commande .......................... 76
5.3 Commande de la boîte de vitesses
(vitesse de déplacement) ................... 76
5.4 Réducteur hydrostatique à pied ......... 77
5.5 Commande du plateau de coupe ....... 77
6 Mise en service........................................ 77
6.1 Vérification du plateau de coupe........ 77
6.4 Vérification de la pression des pneus 78
Vérification des dispositifs de sécurité
6.6.1 Vérification du contacteur du
frein d’immobilisation ................... 79
6.6.2 Vérification du contacteur du pla-
teau de coupe.............................. 79
6.6.3 Vérification du contacteur de
siège ............................................ 79
6.6.4 Vérification du contacteur du bac
de ramassage .............................. 79
6.6.5 Vérification du contacteur du ca-
nal d’éjection ................................ 79 7 Fonctionnement de la tondeuse................ 80
7.1 Mesures générales de préparation..... 80
7.2 Utilisation des accessoires ................. 80
7.3 Pousser la tondeuse autoportée......... 80
7.4 Mise en marche et arrêt du moteur .... 80
7.5 Conduite de la tondeuse..................... 81
7.5.1 Préparer un déplacement par
des températures inférieures à 10°C ............................................ 81
7.5.2 Conduite avec réducteur hydros-
tatique à pied ............................... 81
7.5.3 Rouler et tondre sur les pentes.... 82
7.5.4 Tondre avec la tondeuse auto-
portée........................................... 82 8 Nettoyage de la tondeuse autoportée ....... 84
8.1 Nettoyer le bac de ramassage............ 84
8.2 Nettoyer le carter, le moteur et le ré-
ducteur................................................ 84
10.4 Batterie de démarrage........................ 87
10.5 Démonter le plateau de coupe ........... 88
10.6 Remplacer la courroie trapézoïdale.... 88
La version originale du manuel est la version allemande. Toute autre version linguistique est une traduction du manuel original.
Lire impérativement la présente notice avec attention avant la mise en service. C’est la condition pour un travail sûr et une bonne maniabilité.
Conserver toujours cette notice de manière à pouvoir la consulter facilement si vous avez besoin d’informations sur l’appareil.
Si vous cédez l’appareil à un tiers, remettez- lui impérativement cette notice.
Lire et respecter les consignes de sécurité et les avertissements de la présente notice.
Les tondeuses autoportées sont disponibles en différentes variantes d’équipement. Veuil- lez noter SVP que les illustrations peuvent différer quelque peu des originaux. En cas de difficultés pour comprendre les descriptions, veuillez vous adresser à un atelier spécialisé ou au fabricant.
Observez la notice de montage ci-jointe et la notice d’utilisation du moteur essence.
1.1 Symboles sur la page de titre
Symbole Signification Lire impérativement la présente no- tice avec attention avant la mise en service. Ceci constitue une condi- tion préalable à un travail sûr et une bonne maniabilité. Notice d’utilisation Ne pas utiliser un appareil à es- sence à proximité de flammes nues ou de sources de chaleur.
1.2 Explications des symboles et des
mentions DANGER! Indique une situation de danger immé- diat qui, si elle n’est pas évitée, entraîne la mort, ou des blessures graves. AVERTISSEMENT ! Indique une situation de danger potentiel qui, si elle n’est pas évitée, peut entraî- ner la mort, ou des blessures graves. ATTENTION ! Indique une situation de danger potentiel qui, si elle n’est pas évitée, peut entraî- ner des blessures légères à moyennes. ATTENTION! Indique une situation qui, si elle n’est pas évitée, peut entraîner des dégâts matériels. REMARQUE Instructions spéciales pour une meil- leure compréhension et maniabilité.
2 DESCRIPTION DU PRODUIT
Les tondeuses autoportées à éjection arrière sont fabriquées en différentes versions. Dans cette notice d’utilisation, veillez à ce que les descrip- tions suivantes correspondent bien à votre ton- deuse autoportée. Caractéristiques de votre tondeuse autoportée:
Boîte de vitesses: Pédale hydrostatique
Embrayage de lame: électromagnétique
Vidage du bac; levier télescopique En outre, il existe des différences entre les sys- tèmes de mulching, le type de moteur, la puis- sance du moteur et la largeur de coupe. Différences dans les types: ■ Largeur de coupe ■ Type boîte de vitesse (T3 et T2) ■ Volume du bac: 220l, 250 l ou 300l
2.1 Utilisation conforme
La tondeuse autoportée est prévue pour la coupe de l’herbe en jardins privés et d’agrément avec une pente maximale de 10 ° (18%). Les utilisa- tions complémentaires telles que le paillage sont uniquement autorisées en employant les acces- soires d’origine et en respectant les valeurs maxi- males de charge. Le présent appareil est exclusivement destiné à une utilisation privée. Toute autre utilisation ainsi que toute forme de modification non autorisée est considérée comme un détournement de l’objetFR
Description du produit initial, avec pour conséquences la perte de ga- rantie et de la conformité (marquage CE) ainsi que le refus de toute part de responsabilité du constructeur en cas de dommages causés à l’uti- lisateur ou à un tiers.
2.2 Éventuelles utilisations erronées
La tondeuse autoportée n’a pas été conçue pour un usage commercial dans les parcs publiques, les terrains de sport, en agriculture ou en sylviculture. AVERTISSEMENT ! Dangers liés à une surcharge de la tondeuse autoportée ! Veillez particulièrement lors de l’utilisa- tion d’une remorque à ne pas dépasser les limites de charges tractées ainsi que les pentes, montées et descentes, auto- risées. Un dépassement peut causer une sollicitation trop importante de la puissance de freinage de la tondeuse autoportée et entraîner des situations dangereuses ! REMARQUE Tenez compte du fait que la tondeuse autoportée ne possède pas d’autorisa- tion de circuler sur la voie publique et donc elle ne doit pas y être déplacée !
2.3 Symboles sur l’appareil
Lire la présente notice d’utilisa- tion avant la mise en service! Pendant la tonte, les autres per- sonnes, en particulier les enfants et les animaux, doivent être tenues à l’écart de la zone de travail. Avant les travaux de mainte- nance et de réparation, retirer la clé de contact! Attention danger! Maintenir à distance les mains et les pieds de l’outil de coupe! Ne pas travailler sur des pentes avec une inclinaison supérieure à 10° (18%)!
Danger: ne pas accéder ici!
Risque de brûlure dû aux sur- faces chaudes sous le capot.
2.4 Dispositifs de sécurité et de protection
AVERTISSEMENT ! Danger lié aux dispositifs de protec- tion retirés ou manipulés ! Tout fonctionnement, avec des disposi- tifs de protection retirés ou manipulés, est interdit. Les dispositifs de protection défectueux doivent être rapidement ré- parés ou remplacés ! Sont classés dispositifs de protection prioritaires:
contacteur de plateau de coupe
contacteur de bac de ramassage
capots de plateau de coupe
contacteur du canal d’éjection73 Description du produit
2.5 Aperçu du produit
1 Capot moteur 10 Déverrouillage du bac (uniquement pour 300l) 2 Volant 11 Dispositif de retenue à amortisseur à pres- sion de gaz 3 Tableau de bord 12 Dérivation de réducteur 4 Levier de blocage pour pédale de frein 13 Réglage de la hauteur de coupe 5 Siège conducteur 14 Plateau de coupe 6 Indicateur du niveau de remplissage 15 Actionnement boîte de vitesse marche ar- rière 7 Poignée de maintien du bac de ramassage 16 Actionnement boîte de vitesse marche avant 8 Levier d’actionnement du bac de ramas- sage 17 Pédale de frein 9 Bac de ramassageFR
Consignes de sécurité
3 CONSIGNES DE SÉCURITÉ
DANGER! Danger de mort et de blessures très graves! La non-connaissance des consignes de sécurité et des instructions d’utilisation peut entraîner de très graves blessures, voire la mort.
Avant d’utiliser l’appareil, tenez compte de toutes les consignes de sécurité et des instructions d’utilisa- tion de ce manuel d’utilisation ainsi que des manuels d’utilisation men- tionnés.
Conservez tous les documents four- nis en vue d’une utilisation ulté- rieure.
Les jeunes de moins de 16 ans ou les per- sonnes qui ne connaissent pas le mode d’emploi ne doivent pas utiliser l’appareil. Respecter l’éventuelle réglementation de sé- curité nationale sur l’âge minimum de l’opéra- teur.
L’appareil ne doit pas être utilisé sous l’em- prise de l’alcool, de drogues ou de médica- ments.
3.2 Équipement de protection individuel
Pour éviter les blessures à la tête et aux membres, ainsi que des lésions auditives, des vêtements et un équipement de protec- tion réglementaires doivent être portés.
Les vêtements doivent être adaptés (mou- lants) et ne doivent pas gêner. Protéger obli- gatoirement les cheveux longs par une ré- sille. Ne jamais porter de vêtements amples ou d’accessoires qui peuvent être entraînés dans l’appareil, p.ex. écharpe, chemises amples, colliers longs.
L’équipement de protection individuelle est composé de:
3.3 Sécurité de l’espace de travail
Travailler uniquement à la lumière du jour, ou bien avec un éclairage artificiel puissant.
Utiliser l’appareil uniquement sur un sol so- lide et plan et pas en position trop inclinée.
S’assurer de la stabilité de la position.
3.4 Sécurité des personnes, des animaux et
Utiliser l’appareil uniquement pour les tra- vaux pour lesquels il a été conçu. Une utilisa- tion non conforme peut entraîner des bles- sures et provoquer des dégâts matériels.
L’utilisateur est responsable en cas d’acci- dents avec des tiers ou de dégâts liés à leurs biens.
Tenir à l’écart toute tierce personne de la zone à risques.
N’allumer l’appareil que lorsque personne ni aucun animal ne se trouvent dans la zone de travail.
Respecter une distance de sécurité avec les personnes et les animaux, et éteindre l’appa- reil lorsque des personnes ou des animaux s’approchent.
Ne pas prendre de passagers sur l’appareil.
Ne jamais tenir le flux de gaz d’échappement du moteur en direction de personnes ou d’animaux ni en direction de produits et ob- jets inflammables.
Ne jamais mettre la main dans la grille d’aspi- ration et d’aération lorsque le moteur tourne. Les pièces mécaniques rotatives peuvent provoquer des blessures.
Toujours éteindre l’appareil lorsque vous n’en avez pas besoin, p. ex. quand vous changez de zone de travail, pour les travaux de main- tenance et d’entretien, quand vous faites le plein du mélange essence/huile.
Ne tondez pas en cas d’orage. Aucune pro- tection contre la foudre.
Tondez toujours en travers de la pente.
La tondeuse autoportée peut provoquer des blessures graves du fait de son propre poids. Lors du chargement et du déchargement de la tondeuse autoportée sur un véhicule ou une remorque en vue du transport, il convient d’être particulièrement prudent.
Cette tondeuse autoportée ne doit pas être remorquée. Utiliser un véhicule adapté pour la transporter sur la voie publique.
Ne pas utiliser la tondeuse autoportée dans des environnements mal aérés (par ex. ga- rage). Les gaz d’échappement contiennent75 Consignes de sécurité du monoxyde de carbone nocif et d’autres polluants.
En cas d’accident, arrêter immédiatement l’appareil pour éviter des blessures et des dé- gâts supplémentaires.
Ne pas utiliser l’appareil avec des pièces usées ou défectueuses. Les pièces méca- niques usées ou défectueuses peuvent en- traîner de graves blessures.
Utiliser exclusivement des pièces de re- change et des accessoires d’origine.
Avant chaque utilisation: Vérifiez tous les dispositifs de sécurité comme décrit dans la présente notice d’utilisation.
Conserver l’appareil hors de la portée d’en- fants.
Indiquer aux enfants et aux adolescents qu’il ne faut pas jouer avec l’appareil.
3.5 Sécurité de l’appareil
Utiliser l’appareil uniquement dans les condi- tions suivantes:
L’appareil n’est pas encrassé.
L’appareil ne présente aucun dommage.
Tous les éléments de commande fonc- tionnent.
Ne pas sursolliciter l’appareil. Il est conçu pour des travaux non intensifs dans un do- maine privé. Toute surcharge entraîne l’en- dommagement de l’appareil.
Ne jamais utiliser l’appareil avec des pièces usées ou défectueuses. Toujours remplacer les pièces défectueuses par des pièces de rechange d’origine du fabricant. Si l’appareil est utilisé avec des pièces usées ou défec- tueuses, il ne sera pas possible de faire va- loir la garantie du fabricant.
Les travaux de réparation ne doivent être ef- fectués que par des spécialistes compétents ou par nos services de maintenance.
3.6 Exposition au bruit
Une certaine exposition au bruit due à l’appareil est inévitable. Prévoyez les tâches très bruyantes pendant les plages horaires autorisées et pré- vues pour cela. Le cas échéant, respectez les horaires de repos et limitez la durée de travail au strict minimum. Pour votre protection personnelle et pour la protection également des personnes à proximité, portez une protection auditive adaptée.
3.7 Manipulation de l’essence et de l’huile
Risque d’explosion et d’incendie: Les émissions du mélange essence/air créent une atmosphère explosive. Une dé- flagration, une explosion ou un incendie peuvent provoquer de graves blessures, voire la mort, en cas de manipulation incor- recte du carburant. Tenez compte des points suivants:
Ne fumez pas quand vous manipulez de l’essence.
Manipulez l’essence en extérieur unique- ment, jamais dans des locaux fermés.
Respectez impérativement les règles de comportement citées plus bas.
Transportez et stockez l’essence et l’huile ex- clusivement dans des conteneurs prévus à cet effet. Veillez à ce qu’aucun enfant n’ait accès à l’essence et à l’huile stockées.
Pour éviter toute contamination du sol (pro- tection de l’environnement), veillez à ce que l’essence et l’huile ne pénètrent pas dans la terre quand vous faites le plein. Pour faire le plein, utilisez un entonnoir.
Ne remplissez jamais le réservoir de l’appa- reil dans une pièce fermée. Des vapeurs d’essence peuvent s’accumuler sur le sol et provoquer une déflagration ou même une ex- plosion.
Essuyez immédiatement les déversements d’essence sur l’appareil et au sol. Laissez sé- cher les tissus utilisés pour essuyer l’essence dans un endroit bien ventilé avant de le jeter. Sinon, il y a risque de combustion spontanée.
Si vous renversez de l’essence, des vapeurs d’essence se forment. Pour cette raison, ne pas démarrer l’appareil au même endroit, mais à au moins 3 m de distance.
Évitez tout contact de la peau avec des pro- duits pétroliers. Ne respirez pas les vapeurs d’essence. Portez toujours des gants de pro- tection quand vous faites le plein. Changez et nettoyez régulièrement vos vêtements de protection.
Veillez à ce que vos vêtements n’entrent pas en contact avec l’essence. Si vos vêtements sont tachés d’essence, changez-vous immé- diatement.
Ne remplissez jamais l’appareil quand le mo- teur tourne ou qu’il est chaud.FR
Déballer la tondeuse et la monter
4 DÉBALLER LA TONDEUSE ET LA
MONTER Respecter la notice de montage fournie pour le déballage et le montage de la tondeuse. REMARQUE Observez également la notice ci-jointe du moteur à essence. AVERTISSEMENT ! Dangers liés à un montage incom- plet ! La tondeuse ne doit pas être employée si elle n’est pas totalement montée. Effectuez tous les travaux de montage décrits dans la notice de montage. En cas de doute, avant la mise en service, demandez à un professionnel si votre montage a été correctement effectué. Vérifiez si tous les dispositifs de sécurité et de protection sont disponibles et en état de fonctionner !
5 ÉLÉMENTS DE COMMANDE
Les éléments de commande des tondeuses auto- portées avec éjection arrière sont décrits ci- après. Veillez à ce que les descriptions que vous lisez correspondent bien à votre tondeuse auto- portée.
5.1 Tableau de bord standard (01)
Réglage du régime moteur (01/2) REMARQUE Veuillez noter que le fait d’actionner le régulateur en marche influence la vi- tesse ! Sur les régulateurs avec starter intégré: Le régime moteur est augmenté et diminué par le déplacement du régulateur (01/2), et le starter est connecté dans la position maximale supérieure. Connecter le starter: placer le régulateur dans la position haute extrême. Utiliser cette position exclusivement pour le dé- marrage du moteur. Remarque: Certaines variantes de ton- deuses disposent d’un bouton poussoir starter spécifique (01/1) sur le tableau de bord. Celui-ci doit alors être tiré en sup- plément pour le démarrage de la ton- deuse. Lorsque le moteur tourne, repous- ser lentement le bouton! Processus de tonte: dans cette position le moteur tourne au régime maximal. Ralenti: dans cette position le moteur tourne au régime minimal. Serrure de contact (01/3 05) Position Fonction 0 Moteur arrêté. La clé de contact peut être retirée. I Projecteurs en marche. Après le démarrage du moteur, dans cette position, les projecteurs sont mis en marche. II Position de fonctionnement lorsque le moteur tourne. III Position de départ pour mettre le moteur en marche. Dès que le moteur tourne, relâchez la clé. Elle repasse alors à la posi- tion de fonctionnement II.
5.2 Pédale de frein/d’embrayage
Frein: Lorsque vous appuyez à fond sur la pédale de frein/d’embrayage (03/1), le frein sur le réducteur est actionné, la tondeuse freine.
Frein d’immobilisation: Lorsque vous ap- puyez à fond sur la pédale de frein/d’em- brayage (03/1) et que vous relevez le levier de frein d’immobilisation (03/2, 01/5), le frein est verrouillé. En appuyant à nouveau à fond sur la pédale, le frein est desserré.
5.3 Commande de la boîte de vitesses
(vitesse de déplacement) Les tondeuses autoportées sont équipées d’un réducteur hydrostatique à pied.77 Mise en service Pour la marche avant et la marche arrière, deux pédales séparées sont disposées sur le côté droit. Direction Description En avant Appuyez avec le pied sur la pédale avant (02/1) pour avancer. En ar- rière Appuyez avec le pied sur la pédale arrière (02/2) pour reculer. Remarque:Si la pédale de marche arrière est actionnée seule, le pla- teau de coupe est désactivé. Usage de la fonction coupe en marche arrière: voir chapitre
7.5.4.2 "Usage de la fonction tonte
en marche arrière", page82.
5.4 Réducteur hydrostatique à pied
Le réducteur hydrostatique à pied est actionné par deux pédales (02/1 et 02/2). Pour démarrer, lorsque le moteur est en marche, desserrez d’abord le frein d’immobilisation (01/5) et appuyez ensuite avec le pied sur la pédale (02/1) pour avancer ou sur la pédale (02/2) pour reculer. Plus vous appuyez sur la pédale et plus vous allez vite dans la direction choisie. Marche avant: Appuyez avec le pied sur la pé- dale avant (02/1). Marche arrière: Appuyez le pied sur la pédale arrière (02/2).
5.5 Commande du plateau de coupe
Réglage de la hauteur de coupe Le plateau de coupe de la tondeuse peut être ré- glé en hauteur sur plusieurs niveaux, grâce à un levier de réglage (04/1) situé à droite du siège conducteur.
1. Actionnez le levier de réglage (04/1) dans la
direction souhaitée. Le levier vers le bas si- gnifie une coupe plus courte, le levier vers le haut une coupe plus longue. Activation du plateau de coupe Activation électrique: un commutateur (04/2) se trouve à droite du siège conducteur. Utilisez-le pour activer le plateau de coupe.
AVERTISSEMENT ! Dangers liés à un montage incom- plet ! La tondeuse ne doit pas être employée si elle n’est pas totalement montée. Effectuez tous les travaux de montage décrits dans la notice de montage. En cas de doute, avant la mise en service, demandez à un professionnel si votre montage a été correctement effectué. Vérifiez si tous les dispositifs de sécurité et de protection sont disponibles et en état de fonctionner !
6.1 Vérification du plateau de coupe
Avant l’utilisation, il convient d’effectuer toujours un contrôle visuel pour vérifier si l’outil de coupe, les goujons de fixation et l’ensemble de l’unité de coupe ne sont pas usés ou endommagés. Afin d’éviter un déséquilibre, les lames usées ou endom- magées doivent être remplacées par des neuves.
6.2 Remplissage d’huile
Avant la première mise en service, le moteur doit être rempli d’huile. Respectez pour cela les indi- cations du fabricant moteur. Tenez-compte du fait que le niveau d’huile doit être régulièrement contrôlé et éventuellement remis à niveau.
6.3 Remplissage de carburant
AVERTISSEMENT ! Dangers liés à la manipulation de car- burant ! Le carburant est hautement inflam- mable. Ne remplir le réservoir à carbu- rant qu’à l’air libre ! Ne pas fumer ! Ne pas faire le plein avec moteur en marche ou très chaud ! Utiliser un entonnoir adapté ou un tube de rem- plissage pour faire le plein afin d’éviter que du carburant ne soit renversé sur le moteur, le carter ou la terre. Pour raisons de sécurité, les bouchons de réser- voirs à carburant ou autres systèmes de ferme- ture doivent être remplacés en cas d’endomma- gement. Au cas où du carburant a été renversé, le moteur ne doit pas être mis en marche. La tondeuse doit être éloignée de l’endroit pollué par le carburant et ce carburant renversé doit être aspiré ´du sol,FR
Mise en service du moteur et du carter puis essuyé avec un chif- fon. Tout essai de démarrage est à proscrire avant l’évaporation des vapeurs de carburant. Ne conservez le carburant que dans des réci- pients prévus à cet effet. Utilisez de l’essence sans plomb, min. ROZ 91. Faire le plein du réservoir
1. Le cas échéant, arrêtez le moteur et par me-
sure de sécurité, enlevez la clé de contact.
2. Attendez que le moteur refroidisse quelque
peu (risque d’explosion par inflammation du carburant).
3. Ouvrez le capot moteur.
4. Ouvrez le bouchon de réservoir (06/1) et
faites le plein de carburant. Remarque:Évitez un débordement du réser- voir à carburant!
5. Fermez le bouchon de réservoir (06/1).
6. Fermez le capot moteur.
6.4 Vérification de la pression des pneus
Contrôlez la pression des pneus à intervalles réguliers.
Relevez la pression d’air nécessaire inscrite sur le pneu (recommandation: 1 bar). REMARQUE 1 PSI = 0,07 bar. Un gonfleur à pédale du commerce permet de contrôler la pression et de regonfler le pneu.
6.5 Poser le bac de ramassage
Les tondeuses autoportées sont livrées avec un bac de ramassage. Veuillez noter SVP que les il- lustrations peuvent différer quelque peu des origi- naux. Régler le témoin de niveau de remplissage du bac de ramassage d’herbe Le témoin de niveau de remplissage donne un coup de klaxon lorsque le bac de ramassage doit être vidé. Le témoin du niveau de remplissage peut être ré- glé sur la nature de la coupe grâce à 6 positions. En présence d’une coupe sèche, pousser le té- moin de niveau de remplissage sur la position la plus courte. En présence d’une coupe mouillée ou humide, régler le témoin de niveau de remplis- sage sur une position plus longue. Ceci permet d’influencer le remplissage du bac de ramassage d’herbe.
1. Arrêtez le moteur voir chapitre 7.4 "Mise en
marche et arrêt du moteur", page80.
2. Démontez le bac de ramassage voir chapitre
3. Réglez le témoin de niveau de remplissage
(07/1) sur la coupe (07/a), jusqu’à ce qu’il s’encrante sur la position souhaitée.
4. Raccrochez le bac de ramassage voir cha-
pitre 6.5 "Poser le bac de ramassage", page78. Accrocher le bac de ramassage (220l, 250 l)
1. Maintenez le bac de ramassage d’une main
sur la poignée du bac (08/1) et de l’autre sur l’ouverture de retenue de la face arrière (08/2).
2. Posez le bac de ramassage de manière sy-
métrique sur le guide (08/3). Ce faisant, ali- gnez les deux marques sur le carter et sur le bac de ramassage.
3. De l’autre main, inclinez légèrement le bac
de ramassage vers l’avant (08/a) de manière à ce que la partie avant enclenche le bac de ramassage.
4. Basculez alors le bac de ramassage à nou-
veau vers le bas (08/b).
5. Vérifiez la position correcte du bac de ramas-
sage. Accrocher le bac de ramassage (300l)
1. Bloquez les amortisseurs à pression de gaz
sur les colliers de fixation du bac de ramas- sage (11/1).
2. Maintenez le bac de ramassage d’une main
sur la poignée du bac (08/1) et de l’autre sur l’ouverture de retenue de la face arrière (08/2).
3. Posez le bac de ramassage de manière sy-
métrique sur le guide (08/3). Ce faisant, ali- gnez les deux marques sur le carter et sur le bac de ramassage.
4. De l’autre main, inclinez légèrement le bac
de ramassage vers l’avant (08/a) de manière à ce que la partie avant enclenche le bac de ramassage.
5. Basculez alors le bac de ramassage à nou-
veau vers le bas (08/b).
6. Vérifiez la position correcte du bac de ramas-
sage.79 Mise en service
7. Bloquez les amortisseurs à pression de gaz
sur les points de fixation du châssis du trac- teur (11/2).
6.6 Vérification des dispositifs de sécurité
Les dispositifs de sécurité doivent être vérifiés avant chaque démarrage de la tondeuse autopor- tée. AVERTISSEMENT ! Danger lors de la vérification des dis- positifs de sécurité! La vérification des dispositifs de sécurité ne doit être effectuée qu’à partir du siège conducteur et lorsque aucune per- sonne ni animal ne se trouve à proximi- té! Effectuez toutes ces vérifications sur une surface plane afin que la tondeuse ne puisse pas rouler involontairement.
6.6.1 Vérification du contacteur du frein
d’immobilisation Le contacteur du frein d’immobilisation garantit que le moteur ne peut démarrer que lorsque le frein d’immobilisation est serré. Conditions requises: Le moteur est arrêté.
1. Asseyez-vous sur le siège conducteur.
2. Desserrez le frein d’immobilisation en action-
nant la pédale de frein (03/1).
3. Essayez de démarrer le moteur (clé de
contact en position III) (05). REMARQUE Le moteur ne doit pas démarrer!
6.6.2 Vérification du contacteur du plateau
de coupe Le contacteur du plateau de coupe garantit que le moteur ne peut pas être démarré lorsque le plateau de coupe est activé.
1. Le moteur est arrêté.
2. Asseyez-vous sur le siège conducteur.
3. Appuyez avec le pied sur la pédale de frein
(03/1) et actionnez le frein d’immobilisation (03/2, 01/5).
4. Connectez le plateau de coupe.
5. Essayez de démarrer le moteur (clé de
contact en position III) (05). REMARQUE Le moteur ne doit pas démarrer!
6.6.3 Vérification du contacteur de siège
Le contacteur de siège garantit que le moteur s’arrête s’il n’y a plus personne sur le siège conducteur lorsque le plateau de coupe est ac- tionné.
1. Asseyez-vous sur le siège conducteur.
2. Appuyez avec le pied sur la pédale de frein
(03/1) et actionnez le frein d’immobilisation (03/2, 01/5).
3. Démarrez le moteur et laissez-le tourner au
4. Connectez le plateau de coupe.
5. Délestez le siège en vous levant (ne pas des-
cendre!). REMARQUE Le moteur doit s'arrêter!
6.6.4 Vérification du contacteur du bac de
ramassage Le contacteur du bac de ramassage garantit que le moteur s’arrête si le bac de ramassage n’est pas correctement accroché alors que le plateau de coupe est branché.
1. Asseyez-vous sur le siège conducteur.
2. Appuyez avec le pied sur la pédale de frein
(03/1) et actionnez le frein d’immobilisation (03/2, 01/5).
3. Démarrez le moteur et laissez-le tourner au
4. Connectez le plateau de coupe.
5. Soulevez légèrement le bac de ramassage
ou actionnez le commutateur d’ouverture. REMARQUE Le moteur doit s'arrêter!
6.6.5 Vérification du contacteur du canal
d’éjection Le contacteur du canal d’éjection garantit que la tondeuse autoportée ne peut pas être mise en marche lorsque le canal d’éjection est déposé.
1. Enlever le bac de ramassage.
desserrez les vis à anneau (15/1).FR
Fonctionnement de la tondeuse
Sortez légèrement le canal d’éjection (15/2).
3. Asseyez-vous sur le siège conducteur.
4. Appuyez avec le pied sur la pédale de frein
(03/1) et actionnez le frein d’immobilisation (03/2, 01/5).
5. Démarrez le moteur.
REMARQUE Le moteur ne doit pas démarrer!
7 FONCTIONNEMENT DE LA
TONDEUSE AVERTISSEMENT ! Risques provoqués par un manque de connaissance de la tondeuse auto- portée ! Lisez avec attention la notice d’utilisation complète avant de démarrer ! Veillez plus particulièrement aux consignes de sécurité ! Effectuez tous les travaux de montage et de mise en route de manière consciencieuse. En cas de doute de- mandez au fabricant !
7.1 Mesures générales de préparation
Pendant l’opération de coupe, portez toujours des chaussures solides et des pantalons longs. Ne jamais effectuer la coupe les pieds nus ou avec des sandales.
Vérifiez en totalité le terrain sur lequel la ton- deuse autoportée sera utilisée et enlevez toutes les pierres, les brindilles, les fils, les os et les autres corps étrangers pouvant être happés et éjectés. Prêter attention aux corps étrangers, même pendant la coupe.
Effectuez tous les travaux prévus dans la mise en service. Cela concerne plus particu- lièrement la vérification des dispositifs de sé- curité.
Pour tracter des charges, utiliser uniquement le dispositif de remorquage ! Ne pas dépas- ser la charge d’appui.
Le transport d’objets sur la tondeuse autopor- tée n’est pas autorisé !
7.2 Utilisation des accessoires
AVERTISSEMENT ! Danger suite à des accessoires incor- rects ou à une utilisation incorrecte d’accessoires ! Utilisez toujours des accessoires origi- naux du fabricant de tondeuses ! Respectez les consignes d’utilisation de chaque notice d’utilisation fournie ! L’utilisation d’accessoires non homologués ou leur utilisation incorrecte peut générer des dan- gers importants pour l’opérateur ou les tiers. La tondeuse autoportée peut être surchargée. Ceci peut conduire à des accidents graves.
7.3 Pousser la tondeuse autoportée
ATTENTION ! Danger lors de la poussée sur les pentes ! Ne poussez la tondeuse autoportée que sur des surfaces planes ! Sur les pentes, la tondeuse autoportée pourrait des- cendre la pente de manière incontrôlée. En cas d’entraînement hydrostatique à pied Le levier de dérivation (12/1) se trouve sur le boî- tier de roue arrière droit. Déverrouillage de la dé- rivation:
1. Tirer sur le levier de dérivation (12/1) et l’ac-
2. Desserrer le frein. La tondeuse autoportée
peut maintenant être poussée.
3. Remettez le levier de dérivation (12/1) en po-
sition initiale après actionnement afin de ré- activer la commande hydrostatique.
7.4 Mise en marche et arrêt du moteur
AVERTISSEMENT ! Risque de blessures en cas de foudre L’appareil n’est pas protégé contre la foudre.
Ne tondez pas en cas d’orage. Démarrage du moteur
1. Prenez place sur le siège conducteur.
2. Appuyez avec le pied à fond sur la pédale de
frein (03/1) sur le côté gauche, et verrouillez- la à l’aide du levier de blocage (03/2).81 Fonctionnement de la tondeuse
3. Assurez-vous que le plateau de coupe n’est
PAS activé. Vérifiez pour cela la position du commutateur à bascule (04/2).
4. Amenez le régulateur (01/2) pour le régime
moteur vers la butée supérieure. Selon la version d’équipement, le symbole du starter s’y trouve. Dans le cas contraire, tirez sur le bouton individuel de starter (01/1).
5. Introduisez la clé de contact dans la serrure
maintenez-la dans cette position jusqu’à ce que le moteur démarre. Remarque:Afin de ménager la batterie de démarrage, une tentative de démarrage ne doit pas durer plus de 5 secondes.
7. Relâchez ensuite la clé de contact qui revient
automatiquement à la position «II».
8. Amenez le régulateur (01/2) pour le régime
moteur en position de fonctionnement. Sur un modèle équipé d’un bouton de starter, re- poussez à nouveau celui-ci (01/1). Arrêt du moteur
1. Arrêtez le plateau de coupe (04/2).
2. Amenez le régulateur (01/2) pour le régime
moteur au point mort.
3. Appuyez avec le pied sur la pédale de frein
(03/1) et verrouillez-la à l’aide du levier d’im- mobilisation (03/2).
AVERTISSEMENT ! Danger en raison d’un moteur très chaud ! Après arrêt du moteur, veillez à ce que des parties très chaudes du moteur telles que le silencieux ne puissent pas enflammer des objets ou matériaux se trouvant à proximité!
7.5 Conduite de la tondeuse
AVERTISSEMENT ! Danger en raison d’une vitesse ina- daptée ! Roulez doucement, plus particulière- ment au début, afin de vous habituer au comportement de conduite et de frei- nage de la tondeuse ! Avant chaque changement de direction, la vitesse doit être réduite afin que le conducteur garde toujours le contrôle de la tondeuse autoportée et que celle-ci ne puisse pas basculer ! Votre tondeuse est entraînée par l’intermédiaire d’un réducteur hydrostatique à pied.
7.5.1 Préparer un déplacement par des
températures inférieures à 10°C
1. Assurez-vous que le plateau de coupe n’est
PAS activé. Vérifiez pour cela le commuta- teur à bascule (04/2).
2. Démarrez le moteur et laissez-le tourner env.
30 secondes afin d’optimiser la viscosité de l’huile de réducteur. Vous pouvez ensuite rouler avec la tondeuse. Le plateau de coupe ne doit être activé qu’après quelques minutes de fonctionnement du moteur.
7.5.2 Conduite avec réducteur
hydrostatique à pied
1. Appuyez avec le pied sur la pédale de frein
(03/1) et verrouillez-la à l’aide du levier d’im- mobilisation (03/2).
2. Réglez le plateau de coupe sur la position la
3. Démarrez le moteur.
4. Actionner le frein (03/1).
5. Appuyez lentement sur la pédale pour la di-
rection de déplacement souhaitée:
En arrière: pédale (02/2)
6. Plus vous appuyez sur la pédale et plus la
tondeuse se déplace rapidement dans la di- rection choisie.
7. Pour vous arrêter, relâchez la pédale et ap-
puyez avec le pied sur la pédale de frein (03/1).FR
Fonctionnement de la tondeuse REMARQUE Lorsque vous quittez la tondeuse, ac- tionnez toujours le levier de blocage en appuyant sur la pédale de frein, afin que la tondeuse ne puisse pas rouler !
7.5.3 Rouler et tondre sur les pentes
AVERTISSEMENT ! Danger en raison d’une erreur en rou- lant sur les pentes ! En roulant sur les pentes, une prudence particulière s’impose ! Il n’existe pas de pente "sûre". Observez particulièrement les consignes de sécurité suivantes ! Déconnecter le plateau de coupe et les équipements dès que les roues patinent ou que le véhicule est bloqué en roulant sur une montée. Ensuite descendre len- tement la pente en roulant tout droit en marche avant pour la quitter ! Un bac de ramassage rempli augmente le risque de basculement de la tondeuse autoportée, du fait de son poids !
Ne roulez pas sur les pentes de plus de 10 ° (18%). Exemple : cela représente 18 cm de différence de niveau sur une longueur d’un mètre.
Ne vous déplacez pas par à-coups.
Ne freinez pas brusquement.
Maintenez une faible vitesse.
N’accélérez pas fortement.
Ne tournez pas le volant par à-coups.
7.5.4 Tondre avec la tondeuse autoportée
Pour obtenir un résultat de tonte propre, il convient d’adapter la vitesse à l’état du gazon. Pour la tonte, optez pour un maximum de 2/3 des possibilités de vitesse sur la pédale. La vitesse maximale de la tondeuse est réservée au dépla- cement sans que le plateau de coupe soit bran- ché. La hauteur de coupe normale est de 4 - 5cm. Cela correspond au cran 2 ou 3 du réglage de hauteur (04/1). Lorsque l’herbe est humide et mouillée, coupez avec une hauteur supérieure. Lorsque l’herbe est très haute, il est approprié de couper en deux passages. Pour le premier pas- sage, réglez le plateau de coupe sur la hauteur de coupe maximale. Pour le second passage, vous pouvez alors régler sur la hauteur souhai- tée.
7.5.4.1 Connexion du plateau de coupe
REMARQUE Le plateau de coupe ne doit être connecté que lorsque le moteur a déjà tourné env. une minute pour chauffer ! Lors de la connexion du plateau de coupe, la tondeuse autoportée ne doit pas se trouver dans des hautes herbes.
1. Démarrez le moteur.
2. Amenez le régulateur (01/2) pour le régime
moteur en position de fonctionnement.
3. À l’aide de la manette (04/1), régler le pla-
teau de coupe sur la hauteur de coupe maxi- male.
4. Mettez le plateau de coupe en marche à
l’aide du commutateur à bascule (04/2) (posi- tion «I»).
5. À l’aide de la manette (04/1), régler le pla-
teau de coupe sur la hauteur de coupe sou- haitée.
6. Démarrez avec la tondeuse autoportée.
7.5.4.2 Usage de la fonction tonte en
marche arrière REMARQUE Si la pédale de réducteur est actionnée seule, pour la marche arrière, le plateau de coupe est désactivé.
1. Actionnez la touche «Tonte en marche ar-
rière» (01/4), puis dans les 5 secondes, la pédale (02/2) pour la marche arrière. AVERTISSEMENT ! Danger d’accident en cas de tonte en marche arrière! Veillez au secteur arrière lors de la tonte en marche arrière ! Tonte en marche arrière, seulement si nécessaire !83 Fonctionnement de la tondeuse
7.5.4.3 Arrêt du plateau de coupe
AVERTISSEMENT ! Danger en raison de la lame tournant sur sa lancée ! Une lame de coupe en rotation/tournant sur sa lancée peut déchiqueter les mains et les pieds ! C’est pourquoi il faut éloigner les mains et les pieds des outils de coupe !
1. Arrêtez le plateau de coupe à l’aide du com-
mutateur à bascule (position «0") (04/2). Le plateau de coupe peut être arrêté aussi bien à l’arrêt que pendant le déplacement de la ton- deuse. AVERTISSEMENT ! Risque de blessure dû aux projec- tions d’objets! Lorsque vous passez sur des surfaces recouvertes de graviers ou de cailloux, des objets peuvent être happés dans le plateau de coupe en mouvement puis être projetés.
Arrêtez toujours le plateau de coupe lorsque vous passez sur des sur- faces autres que l’herbe.
7.5.4.4 Vider le bac de ramassage
REMARQUE Lorsque le bac de ramassage est plein, un signal acoustique retentit. Le bac de- vrait être vidé maintenant.
Le vidage du bac peut être effectué à partir du siège conducteur.
Si le bac de ramassage est relevé ou décro- ché alors que le plateau de coupe est connecté, le moteur s’arrête de lui-même.
Lorsque le bac de ramassage n’est pas cor- rectement enclenché, le plateau de coupe ne peut pas être connecté. Vider le bac de ramassage avec le levier d’actionnement
1. Tirez le levier d’actionnement (09/1) du bac
de ramassage (09/a).
2. Appuyez sur le levier dans le sens de la
marche pour ouvrir le bac de ramassage (09/ b).
3. Déplacez le bac de ramassage avec le levier
vers l’arrière (10/a) jusqu’à ce que le bac s’enclenche (10/b).
Pour un mulching parfait, le gazon doit être tondu régulièrement (env. 1 à 2 fois par semaine). Cou- per alors environ 1/3 de la hauteur du gazon (par ex. pour un gazon de 6cm de haut, tondre 2cm). Les débris de coupe seront ainsi mieux accueillis par le gazon restant. Des cales de mulching sont disponibles en option pour toutes les tondeuses autoportées. Rééquiper l’éjection pour le mode mulching
1. Enlever le bac de ramassage.
2. Introduire la cale de mulching (13/1) dans le
canal d’éjection (13/2).
3. Attacher les deux sangles de serrage (14/1)
aux vis à anneau (14/2).
4. Accrocher le bac de ramassage.
7.5.4.6 Intervalle entre les tontes
Veuillez prendre en compte que le gazon ne pousse pas à la même vitesse selon les pé- riodes. Nous vous recommandons des intervalles de tonte plus courts au début du printemps. Al- longez l’intervalle de tonte quand la croissance du gazon se ralentit au cours de l’année. Si le gazon n’a pas été tondu pendant une longue période, il faut avant tout régler une hau- teur de coupe plus haute, puis, deux jours plus tard, tondre à nouveau avec une hauteur de coupe plus basse.
7.5.4.7 Tonte d’herbes hautes
Quand le gazon est plus haut que d’habitude ou qu’il est trop humide, tondez le gazon avec une plus grande hauteur de coupe. Tondez ensuite une nouvelle fois le gazon à l’aide d’un réglage classique, plus bas.
7.5.4.8 Maintenance de la lame de coupe
Veillez à ce que la lame de coupe reste bien ai- guisée tout au long de la saison de tonte afin d’éviter d’arracher ou de déchiqueter les brins d’herbe. Les brins arrachés ont une pointe mar- ron. Cela ralentit la croissance et augmente la fragilité du gazon face aux maladies.
Après chaque utilisation, vérifier que la lame de coupe est bien aiguisée et qu’elle n’est ni usée ni endommagée ! Le cas échéant, faire appel à l’atelier de service après-vente.
En cas de remplacement de la lame, utiliser uniquement une lame de rechange d’origine.FR
Nettoyage de la tondeuse autoportée
8 NETTOYAGE DE LA TONDEUSE
AUTOPORTÉE Pour un fonctionnement optimal et une durée de vie très longue, la tondeuse autoportée doit être nettoyée régulièrement. Nettoyez la tondeuse autoportée après chaque utilisation afin d’enlever les salissures restant col- lées. N’utilisez pas de nettoyeur haute pression pour le nettoyage. Le jet d’eau d’un nettoyeur haute pression ou d’un tuyau d’arrosage peut endom- mager la partie électrique ou les roulements. Veillez à ce que le moteur en particulier, le réduc- teur et les rouleaux de guidage, ainsi que la par- tie électrique dans son ensemble n’entrent pas en contact avec l’eau. AVERTISSEMENT ! Dangers liés au nettoyage ! À noter pour tous les travaux de net- toyage :
Arrêtez le moteur et enlevez la clé de contact.
Les dispositifs de protection enlevés pour le nettoyage doivent être remis en place après ce nettoyage.
DANGER DE BRÛLURE: Nettoyez la tondeuse autoportée uniquement lorsqu’elle a refroidi. Le moteur, le réducteur et le silencieux sont très chauds !
DANGER DE COUPURE: Lors des travaux faîtes attention aux outils de coupe, les lames sont tranchantes. Avec les outils de coupe multiples le mouvement d’une des lames peut provoquer le mouvement d’une autre !
8.1 Nettoyer le bac de ramassage
Pour cela, enlevez le bac de ramassage et pas- sez-le au jet d’eau à l’intérieur et à l’extérieur. La salissure incrustée doit être enlevée avec pré- caution, par ex. à la brosse. Sur les bacs de ra- massage avec revêtement tissu, faites particuliè- rement attention à ne pas abîmer le tissu. REMARQUE Videz le bac de ramassage avant de le nettoyer comme décrit. Un bac de ra- massage plein est trop lourd pour pou- voir l’enlever en toute sécurité. Retrait d’un bac de ramassage (220l, 250 l)
1. Arrêtez le moteur.
2. Soulevez légèrement le bac de ramassage.
3. Enlevez le bac de ramassage par le haut.
Retrait d’un bac de ramassage (300l)
1. Arrêtez le moteur.
2. Détachez les amortisseurs à pression de gaz
du tracteur et bloquez-les sur les fixations du bac de ramassage.
3. Soulevez légèrement le bac de ramassage.
4. Retirez le bac de ramassage.
8.2 Nettoyer le carter, le moteur et le
réducteur ATTENTION! Endommagement de l’installation électrique par infiltration d’eau ! Veillez à ce que l’eau ne pénètre pas dans le circuit électrique lorsque vous nettoyez la tondeuse à l’eau ! Ne pas asperger le moteur et tous les logements de roulements (roues, réducteur, roulements des lames) avec de l’eau ni avec un nettoyeur haute pression. L’eau infiltrée dans le dispositif d’allumage, dans le carburateur et dans le filtre à air peut provo- quer des dysfonctionnements. L’eau dans les lo- gements de roulements peut provoquer une perte de graissage et ainsi la destruction du roulement. Pour enlever la crasse et les résidus d’herbe, uti- liser un chiffon, une balayette, un long pinceau ou similaire.
8.3 Nettoyage du canal d’éjection
Le réglage de la hauteur de coupe est assuré par le nettoyage régulier. Le canal d’éjection est constitué de deux pièces imbriquées l’une dans l’autre. La pièce inférieure est fixée dans le carter de la tondeuse. La pièce supérieure peut être retirée pour le nettoyage.
1. Enlevez le bac de ramassage.
2. Enlevez les vis (15/1) à gauche et à droite du
canal d’éjection.85 Transport
3. Retirez le canal d’éjection (15/2) vers l’arrière
par la cloison arrière.
4. Nettoyez à fond la partie supérieure et infé-
rieure du canal d’éjection.
5. Introduisez le canal d’éjection dans la cloison
arrière. Ce faisant, veiller à ce que les parties supérieure et inférieure soient introduites en- semble propres.
6. Fixez-les à l’aide des deux vis de fixation.
7. Montez le bac de ramassage.
9 TRANSPORT AVERTISSEMENT ! Risque de contusion lié au renverse- ment de l’appareil! Des personnes pourraient être grave- ment blessées par le poids propre de l’appareil.
Lors du chargement et du décharge- ment de l’appareil sur un véhicule ou une remorque en vue du transport, il convient d’être très prudent! Lors du transport de la tondeuse autoportée avec des appareils de transport (par ex. remorque de voiture), le plateau de coupe doit être étayé pour délester le dispositif de suspension du plateau de coupe. Attention lors du transport à ce que le moyen de transport ait une portance suffisante et que la tondeuse autoportée soit correctement arrimée.
10 MAINTENANCE ET ENTRETIEN
Dangers liés aux réparations ! À noter pour tous les travaux de réparations :
Arrêtez le moteur et enlevez la clé de contact.
Les dispositifs de protection enlevés pour les réparations doivent être remis en place après ces réparations.
DANGER DE BRÛLURE: Ne travaillez sur la tondeuse autoportée que lorsqu’elle a refroidi. Le moteur, le réducteur et le silencieux sont très chauds !
DANGER DE COUPURE: Lors des travaux faîtes attention aux outils de coupe, les lames sont tranchantes. Avec les outils de coupe multiples le mouvement d’une des lames peut provoquer le mouve- ment d’une autre.
Lors du remplacement de pièces, n’utiliser que des pièces de rechange d’origine.
En cas de doute, recherchez toujours un ate- lier spécialisé ou contactez le fabricant.
10.1 Programme de maintenance
Les travaux suivants peuvent être réalisés soi- même par l’utilisateur. Tous les autres travaux d’entretien, de service et de réparations doivent être effectués dans un atelier de service homo- logué. Veuillez également respecter les graissages an- nuels recommandés conformément au plan de graissage. REMARQUE Sous forte charge et à des températures élevées, des entretiens plus fréquents que ceux prévus dans le tableau ci-des- sus peuvent s’avérer nécessaires. Opération Avant chaque utilisa- tion Après chaque utilisa- tion Après les 5 pre- mières heures de fonc- tionne- ment Toutes les 25 heures de fonc- tionne- ment Toutes les 50 heures de fonc- tionne- ment Avant chaque remisage Vérifier le niveau d’huile mo- teur
X X Nettoyer le filtre à air
Maintenance et entretien Opération Avant chaque utilisa- tion Après chaque utilisa- tion Après les 5 pre- mières heures de fonc- tionne- ment Toutes les 25 heures de fonc- tionne- ment Toutes les 50 heures de fonc- tionne- ment Avant chaque remisage Remplacer le filtre à air
Vérifier la bougie d’allu- mage
Vérifier le frein (essai de frei- nage sur voie rectiligne)
Vérifier la pression des pneus
Vérifier la lame de coupe X Vérifier si des pièces sont desserrées X X Vérifier la courroie trapézoï- dale (contrôle visuel)
Nettoyer la tondeuse auto- portée
Nettoyer la grille d’aspiration d’air moteur
Nettoyer les restes d’herbe et autres résidus sur la boîte de vitesses X X )* se reporter à la notice d’utilisation du fabricant du moteur
10.2 Plan de graissage
Nous recommandons de graisser les endroits suivants, une fois dans l’année, afin de faciliter le mouvement des pièces mobiles. Nettoyez à l’aide d’un chiffon les endroits devant être dégraissés ou vaporisés. N’utilisez pas d’eau afin d’éviter une corrosion éventuelle. Points de graissage:
Graisser le graisseur (18/1) sur la fusée d’es- sieu droite et gauche en utilisant de la graisse universelle.
Vaporiser de l’huile sur le palier de l’essieu avant au niveau du cadre (18/2).
Graisser la crémaillère (19/1) et le pignon de direction sur le boîtier de direction avec de la graisse universelle.
Graisser le palier à rouleaux (17/1) et le moyeu des essieux avant (20/1) et arrière (20/2) avec de la graisse universelle. REMARQUE Les roues avant et arrière doivent être démontées pour permettre le graissage des essieux et des roulements.
Surfaces de rotation et d’appui: graissage de toutes les surfaces mobiles de rotation et d’appui.
10.3 Changement de roue
Le changement de roue ne doit être effectué que sur un sol plat et ferme.
1. Arrêtez la tondeuse autoportée et enlevez la
2. Appuyez à fond sur la pédale de frein (03/1)
et verrouillez-la à l’aide du levier d’immobili- sation (03/2).87 Maintenance et entretien
3. Sécurisez la tondeuse autoportée à l’aide de
cales de blocage, afin de l’empêcher de rou- ler. Placez les cales du côté qui ne sera pas levé.
4. Levez la tondeuse autoportée à l’aide d’un
engin de levage adapté (par ex. cric de le- vage pantographe) par le côté ou la roue doit être changée. Levez la tondeuse jusqu’à ce que la roue devant être changée tourne libre- ment. Attention! Risque de dommages maté- riels. En levant, veillez à ne pas tordre des élé- ments de la tondeuse. Positionnez l’outil de levage à des endroits métalliques stables.
5. Sécurisez la tondeuse sur un élément porteur
du châssis avec un support stable (par ex., bois équarris) afin qu’elle ne puisse pas s’af- faisser, même si l’engin de levage glisse ou bascule.
6. Enlevez le capuchon de protection (16/1).
7. Extrayez le circlip (16/2) à l’aide d’un tourne-
vis. Veillez à ne pas le perdre.
Enlevez la roue de l’essieu. Remarque:Quand vous retirez les roues ar- rière de l’essieu, veillez à ne pas perdre la clavette!
10. Avant le remontage nettoyez l’essieu et l’alé-
sage de roue puis graissez les deux avec de la graisse universelle.
Replacez la roue sur l’essieu. Remarque:En replaçant les roues arrière, veillez à ce que les rainures de la clavette et de la roue soient face-à-face de manière à pouvoir introduire la clavette sans forcer.
12. Replacez la rondelle sur l’essieu.
13. Enfoncez le circlip dans la rainure de l’es-
sieu. Si vous employez une pince pour cela, veillez à ne pas endommager l’essieu avec la pince.
14. Replacez le capuchon de protection sur l’es-
15. Enlevez le support de sécurisation et laissez
la tondeuse et l’engin de levage redescendre lentement sur le sol.
10.4 Batterie de démarrage
Aucun chargeur de batterie n’est livré avec la tondeuse autoportée. Dénomination exacte de la batterie: cf. comparti- ment batterie. La batterie de démarrage se trouve sous le capot moteur. Généralement la batterie de démarrage est char- gée en usine. Consignes de sécurité AVERTISSEMENT ! Danger lié à une manipulation erro- née de la batterie de démarrage ! Afin d’éviter les risques liés à une mau- vaise manipulation de la batterie, res- pectez les points suivants !
La batterie de démarrage ne doit pas être rangée à proximité d’un feu ouvert, brûlée ou posée sur des radiateurs. Risque d’explo- sion.
Pour le stockage d’hiver, conservez la batte- rie de démarrage dans un local frais et sec (10 - 15°C). Il convient d’éviter les tempéra- tures inférieures à zéro pour le stockage.
Ne laissez pas la batterie de démarrage dé- chargée pendant une longue période. Lorsque la batterie de démarrage n’a pas été utilisée pendant une longue période, vous devez la recharger à l’aide d’un chargeur ap- proprié.
Ne pas détruire la batterie de démarrage. L’électrolyte (acide sulfurique) cause des brû- lures sur la peau et les vêtements – rincer immédiatement à grande eau.
Garder la batterie de démarrage propre. Es- suyer uniquement avec un chiffon sec. Ne pas utiliser d’eau, d’essence, de diluant ou produit similaire pour cela!
Les pôles de raccordement sont à garder propres et à graisser avec de la graisse pour contact.
Les pôles de raccordement ne doivent pas être court-circuités. Charge de la batterie de démarrage La charge est nécessaire:
avant le stockage pour l’hiver.
en cas de longue période d’inactivité de l’ap- pareil (plus de 3 mois).FR
Maintenance et entretien AVERTISSEMENT ! Risque lié à une mauvaise charge de la batterie de démarrage ! Le courant de charge ne doit pas être supérieur à 5A et la tension de charge ne doit pas dépasser 14,4V. Si la ten- sion de charge est supérieure, il y a risque d’explosion de la batterie de dé- marrage ! Lors de travaux sur la batterie toujours enlever la clé de contact. Nous recommandons de charger cette batterie de démarrage qui est sans entretien et étanche au gaz, avec un chargeur adapté (à commander chez votre revendeur agréé). Respectez, avant la charge de la batterie de dé- marrage, les recommandations de la notice d’uti- lisation du fabricant de chargeurs. ATTENTION ! Risque de court-circuit! Afin d’éviter un court-circuit, toujours dé- brancher le câble négatif (-) de la batte- rie en premier et le rebrancher en der- nier ! Lors de travaux sur la batterie toujours retirer la clé de contact. !
1. Retirez la clé de contact (05).
2. Ouvrez le capot moteur.
3. Connectez les pinces du chargeur aux
bornes de la batterie. REMARQUE Prenez garde à la polarité:
Borne rouge = pôle plus (+)
Borne noire = pôle négatif (-)
4. Reliez le chargeur au réseau électrique et
10.5 Démonter le plateau de coupe
Le plateau de coupe doit être démonté pour l’utili- sation de la tondeuse en service hiver ainsi que pour le remplacement de la courroie trapézoï- dale.
1. Enfoncer les roues avant (29/1) vers la
gauche jusqu’en butée.
2. Enlever le bac de ramassage (30/1).
3. Démonter le canal d’éjection (15/2).
4. Desserrer de 5-6 tours la vis cylindrique
(31/1) du support de conduite.
5. Abaisser le plateau de coupe (32/1) en ré-
glage le plus bas à l’aide du levier du réglage de la hauteur de coupe (32/2).
6. Décrocher le ressort de traction (33/1) sur le
7. Remettre le plateau de coupe (34/1) en ré-
glage le plus haut à l’aide du levier du ré- glage de la hauteur de coupe (34/2).
8. Décrocher (35/a) le canal de la courroie
trapézoïdale (35/1).
9. Décrocher la courroie trapézoïdale du pla-
teau de courroie sur le moteur (36/1).
10. Abaisser une nouvelle fois le plateau de
coupe (32/1) en réglage le plus bas à l’aide du levier du réglage de la hauteur de coupe (32/2).
11. Retirer les goupilles de sécurité (au nombre
de 4) (38/1) sur les étriers de maintien du plateau de coupe.
12. Retirer les étriers par-dessus les boulons
13. Retirez le plateau de coupe dans le sens de
marche du côté droit.
10.6 Remplacer la courroie trapézoïdale
1. Desserrer les écrous de sécurité (au nombre
2. Décrocher le canal de la courroie trapézoï-
3. Décrocher le capot droit (23/1) du plateau de
4. Décrocher le capot gauche (24/1) du plateau
de coupe et l’enlever.
5. Desserrer légèrement la vis (25/1) sur le ga-
let de tension (25/2) jusqu’à ce que la cour- roie trapézoïdale (25/3) puisse être retirée.
6. Extraire la courroie trapézoïdale.
REMARQUE Le guidage et la position de la courroie trapézoïdale varient selon le type. Res- pectez les autocollants indicateurs d’ali- gnement sur le plateau de coupe. Installer une nouvelle courroie trapézoïdale
1. Placez la courroie trapézoïdale autour du ga-
let de tension légèrement desserré puis res- serrez le galet de tension (27, 28).
2. Placez la courroie trapézoïdale dans l’ordre
indiqué (27/a – d, 28/a – d) autour des galets et respectez le guidage et la position de la courroie trapézoïdale.89 Stockage 11 STOCKAGE La tondeuse autoportée doit être protégée des in- tempéries, en particulier de l’humidité, la pluie et les rayonnement directs du soleil. Ne stockez jamais la tondeuse autoportée à l’in- térieur d’un bâtiment avec du carburant dans le réservoir, dans lequel il des vapeurs d’essence pourraient entrer en contact avec des flammes nues ou des étincelles. Ne garer la tondeuse au- toportée que dans des locaux adaptés pour le re- misage des véhicules à moteur. Pour les stockages de longue durée, comme les périodes hivernales, évitez si possible d’avoir du carburant dans le réservoir. Le carburant peut s’évaporer. Avant de procéder à un stockage de longue du- rée, il convient de vider le carburant du réservoir et de purger le carburateur afin d’éviter tout dépôt et par conséquent se prémunir des difficultés aux démarrage. Demander conseil à votre atelier spécialisé.
12 AIDE EN CAS DE PANNES
ATTENTION ! Risque de blessures Les parties de l’appareil à arêtes vives et mobiles peuvent provoquer des bles- sures.
Pour les travaux de maintenance, d’entretien et de nettoyage, portez toujours des gants de protection. REMARQUE En cas de pannes ne figurant pas dans ce tableau ou ne pouvant pas être élimi- nées, contacter notre service après- vente compétent. Panne Cause Élimination Le moteur ne démarre pas. Manque de carburant. Remplir le réservoir, vérifier la purge du réservoir, vérifier le filtre à carburant. Carburant de mauvaise qualité, encrassé ou ancien dans le ré- servoir. Utilisez systématiquement du carburant neuf provenant de récipients propres; nettoyez le carburateur (atelier du ser- vice après-vente). Filtre à air encrassé. Nettoyer le filtre à air (cf. mode d’emploi du fabricant du moteur). Pas d’étincelle de démarrage. Nettoyer la bougie, en mettre une nou- velle au besoin, contrôler le câble d’allu- mage, contrôler le système d’allumage (atelier du service après-vente). Trop de carburant dans la chambre de combustion en rai- son des nombreuses tentatives de démarrage. Dévisser la bougie et la sécher. Le démarreur ne fonc- tionne pas. Batterie de démarrage à plat ou faible. Charger la batterie de démarrage. Le commutateur de sécurité du siège du conducteur est hors fonction. S’asseoir correctement sur le siège du conducteur, commutateur défectueux. Le commutateur de sécurité de la pédale de frein est hors fonc- tion. Enfoncer à fond la pédale de frein. Plateau de coupe commuté. Couper le plateau de coupe.FR
Aide en cas de pannes Panne Cause Élimination Fusible sur le câble (+) de la bat- terie de démarrage. Vérifier le fusible, le remplacer au be- soin. Baisse de puissance du moteur. Pelouse trop haute ou trop hu- mide. Corriger la hauteur de coupe, garantir un espace pour le plateau de coupe via des retours en arrière brefs. Canal d’éjection/plateau de coupe bouché. Arrêter le moteur et retirer la clé de contact! Canal d’éjection/nettoyer le plateau de coupe. Filtre à air encrassé. Nettoyer le filtre à air (cf. mode d’emploi du fabricant du moteur). Le réglage du carburateur est in- correct. Faire vérifier le réglage (atelier du ser- vice après-vente). Lame très usée. Remplacer la lame (atelier du service après-vente). Vitesse de déplacement trop éle- vée. Réduire la vitesse de déplacement. La tondeuse autopor- tée vibre trop. Le plateau de coupe est détério- ré. Contrôler le plateau de coupe (atelier du service après-vente). La tondeuse autopor- tée n’avance pas. Avec entraînement hydrosta- tique: pas d’entraînement. Régler le levier de dérivation sur la posi- tion de service (voir chapitre 7.3 "Pous- ser la tondeuse autoportée", page80). Coupe imprécise. Lame usée, non affûtée. Remplacer la lame ou la réaffûter. Équi- librer les lames réaffûtées (atelier du service après-vente)! Hauteur de coupe inadaptée. Corriger la hauteur de coupe. Régime moteur trop bas. Régler le régime moteur maximal. Vitesse de déplacement trop éle- vée. Réduire la vitesse de déplacement. Pression des pneus différentes dans les roues. Gonfler à la pression adaptée. Consul- ter la pression des pneus qui convient sur les pneus. Le bac de ramassage d’herbe ne se remplit pas. Hauteur de coupe réglée trop basse. Corriger la hauteur de coupe. L’herbe est mouillée - elle est trop lourde pour être transportée par le flux d’air. Décaler l’heure de la tonde, jusqu’à ce que l’herbe ait séché. Lame très usée. Remplacer la lame. (Atelier de service après-vente) Gazon trop haut. Tondre en 2 fois:91 Garantie Panne Cause Élimination
Débit : hauteur de coupe maxi- male
ème Débit : hauteur de coupe sou- haitée Sac en toile bouché: l’air ne passe pas. Nettoyer le sac en toile. Canal d’éjection plateau de coupe encrassé. Canal d’éjection/nettoyer le plateau de coupe. L’indicateur de rem- plissage ne se dé- clenche pas. Restes de tonte sur le levier indi- cateur de remplissage. Retirer les restes de tonte sur le levier indicateur de remplissage. Puis vérifier qu’il se manœuvre facilement. Entraînement, freins, embrayage et plateau de coupe. Faire inspecter uniquement dans un atelier du service après-vente! 13 GARANTIE Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre choix, tout défaut de matériau ou de fabrication survenu sur l’appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l’ap- pareil. Notre garantie s’applique seulement en cas:
de respect du présent manuel d’utilisation,
d’utilisation correcte,
d’utilisation de pièces de rechange d’origine. La garantie ne s’applique pas en cas:
de tentatives de réparation par l’utilisateur,
de modifications techniques par l’utilisateur,
d’utilisation non conforme. Sont exclues de la garantie:
les détériorations de la peinture dues à une usure normale,
les pièces d’usure qui figurent en encadré sur la carte des pièces de rechange xxxxxx (x)
les moteurs à explosion (ces derniers sont garantis par les réglementations de garantie des constructeurs respectifs des moteurs). La période de garantie commence à courir au moment de l’achat par le premier utilisateur final. La date d’achat figurant sur la preuve d’achat fait foi. Veuillez vous adresser à votre revendeur ou bien au point de service après-vente agréé le plus proche, en présentant cette déclaration et la preuve d’achat. Les droits légaux de l’acheteur vis-à-vis du vendeur en cas de défaut ne sont pas affectés par cette déclaration.ES
