INSTRUKCJA OBSŁUGI T 16103.7 HD V2 SOLO

Tłumaczenie oryginalnej instrukcji obsługi

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

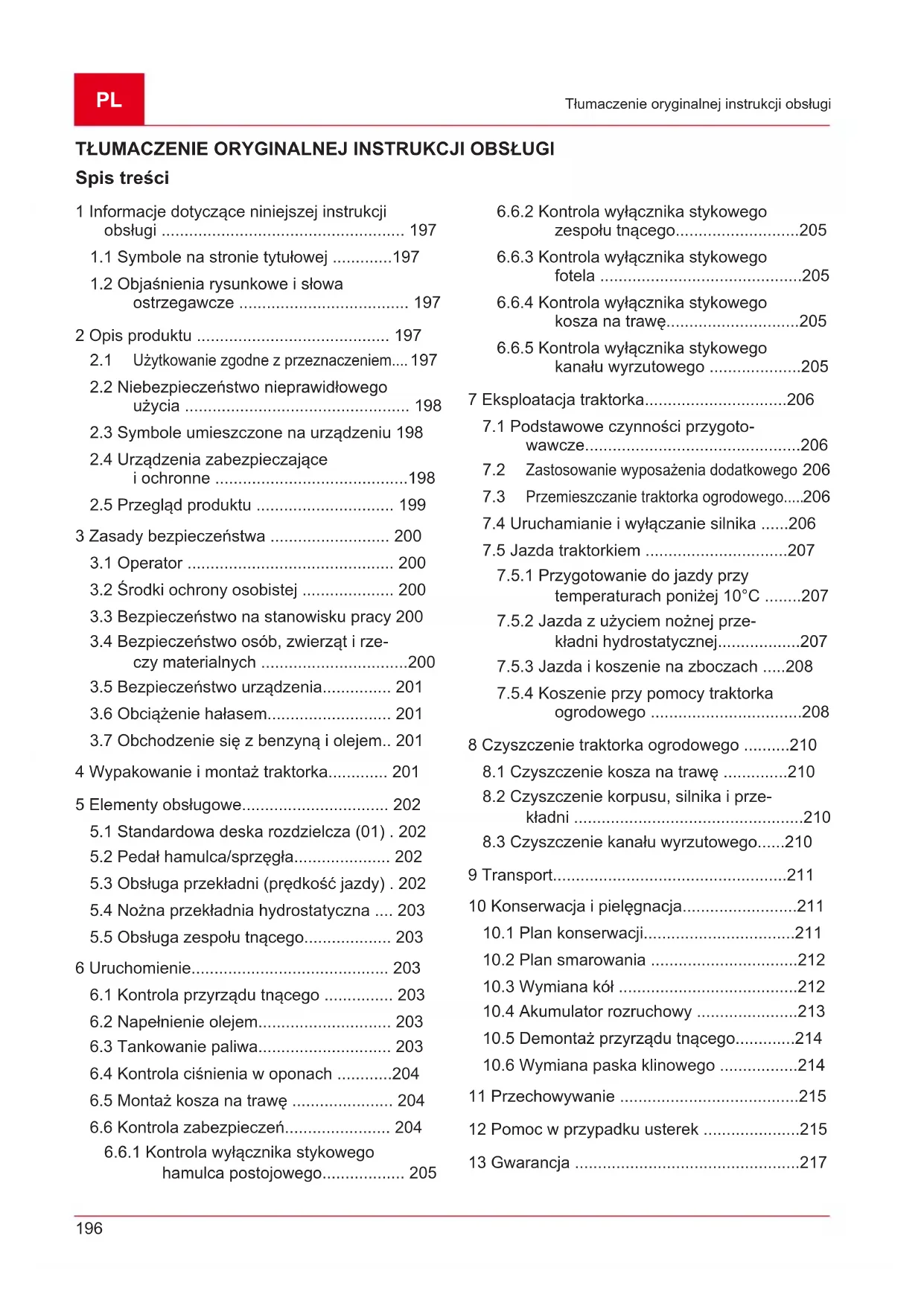

Spis treści 1 Informacje dotyczące niniejszej instrukcji obsługi ..................................................... 197

1.1 Symbole na stronie tytułowej .............197

1.2 Objaśnienia rysunkowe i słowa

Użytkowanie zgodne zprzeznaczeniem....

2.2 Niebezpieczeństwo nieprawidłowego

użycia ................................................. 198

2.3 Symbole umieszczone na urządzeniu 198

2.4 Urządzenia zabezpieczające

3 Zasady bezpieczeństwa .......................... 200

3.3 Bezpieczeństwo na stanowisku pracy 200

3.4 Bezpieczeństwo osób, zwierząt irze-

czy materialnych ................................200

3.5 Bezpieczeństwo urządzenia............... 201

3.6 Obciążenie hałasem........................... 201

3.7 Obchodzenie się zbenzyną iolejem.. 201

4 Wypakowanie i montaż traktorka............. 201 5 Elementy obsługowe................................ 202

5.1 Standardowa deska rozdzielcza (01) . 202

5.2 Pedał hamulca/sprzęgła..................... 202

5.3 Obsługa przekładni (prędkość jazdy) . 202

5.4 Nożna przekładnia hydrostatyczna .... 203

5.5 Obsługa zespołu tnącego................... 203

6 Uruchomienie........................................... 203

6.1 Kontrola przyrządu tnącego ............... 203

6.5 Montaż kosza na trawę ...................... 204

6.6 Kontrola zabezpieczeń....................... 204

6.6.1 Kontrola wyłącznika stykowego

hamulca postojowego.................. 205

6.6.2 Kontrola wyłącznika stykowego

zespołu tnącego...........................205

6.6.3 Kontrola wyłącznika stykowego

fotela ............................................205

6.6.4 Kontrola wyłącznika stykowego

kosza na trawę.............................205

6.6.5 Kontrola wyłącznika stykowego

kanału wyrzutowego ....................205 7 Eksploatacja traktorka...............................206

7.1 Podstawowe czynności przygoto-

Zastosowanie wyposażenia dodatkowego .

Przemieszczanie traktorka ogrodowego.....

7.4 Uruchamianie i wyłączanie silnika ......206

7.5 Jazda traktorkiem ...............................207

7.5.1 Przygotowanie do jazdy przy

temperaturach poniżej 10°C ........207

7.5.2 Jazda z użyciem nożnej prze-

kładni hydrostatycznej..................207

7.5.3 Jazda i koszenie na zboczach .....208

7.5.4 Koszenie przy pomocy traktorka

ogrodowego .................................208 8 Czyszczenie traktorka ogrodowego ..........210

8.1 Czyszczenie kosza na trawę ..............210

8.2 Czyszczenie korpusu, silnika i prze-

kładni ..................................................210

8.3 Czyszczenie kanału wyrzutowego......210

10.5 Demontaż przyrządu tnącego.............214

10.6 Wymiana paska klinowego .................214

11 Przechowywanie .......................................215 12 Pomoc wprzypadku usterek .....................215 13 Gwarancja .................................................217197 Informacje dotyczące niniejszej instrukcji obsługi

Wersja niemieckojęzyczna jest oryginalną in- strukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej in- strukcji obsługi.

Przed uruchomieniem należy dokładnie prze- czytać niniejszą instrukcję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pracy ibezpiecznej obsługi.

Poniższa instrukcja obsługi winna być prze- chowywana zawsze w sposób umożliwiający jej wykorzystanie w celu uzyskania informacji dotyczących urządzenia.

Urządzenie może być przekazywane wyłącz- nie wraz z instrukcją obsługi.

Należy stosować się do wskazówek dot. bez- pieczeństwa iostrzegawczych zawartych wniniejszej instrukcji obsługi.

Traktorki ogrodowe dostarczane są w róż- nych wariantach wyposażeniowych. Należy pamiętać, że zamieszczone ilustracje mogą różnić się od rzeczywistego wyglądu danego urządzenia. W przypadku problemów ze zro- zumieniem przedstawionych opisów należy skontaktować się ze specjalistycznym punk- tem serwisowym lub producentem.

Przestrzegać dołączonej instrukcji montażu i instrukcji obsługi silnik benzynowego.

1.1 Symbole na stronie tytułowej

Symbol Znaczenie Przed uruchomieniem należy do- kładnie przeczytać niniejszą instruk- cję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pra- cy ibezpiecznej obsługi. Instrukcja obsługi Nie używać urządzenia benzynowe- go w pobliżu otwartych płomieni i źródeł ciepła.

1.2 Objaśnienia rysunkowe i słowa

ostrzegawcze NIEBEZPIECZEŃSTWO! Oznacza niebezpieczeństwo prowadzą- ce do śmierci lub ciężkich obrażeń ciała. OSTRZEŻENIE! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do śmierci lub cięż- kich obrażeń ciała. OSTROŻNIE! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do średnich lub lek- kich obrażeń ciała. UWAGA! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do szkód rzeczo- wych. WSKAZÓWKA Szczególne wskazówki ułatwiające zro- zumienie instrukcji iobsługi. 2 OPIS PRODUKTU Traktorki ogrodowe z wyrzutnikiem tylnym produ- kowane są w różnych wersjach. Przy poniższych opisach umieszczonych w niniejszej instrukcji eksploatacji należy zwrócić uwagę na to, czy opis pasuje do użytkowanego traktorka ogrodowego. Cechy traktorka ogrodowego:

Przekładnia: Hydrostat nożny

Sprzęgło noży: elektromagnetyczne

Opróżnianie kosza: Dźwignia teleskopowa Poza tym występują różnice w systemach mul- czowania, typie silnika, mocy silnika i szerokości koszenia. Różnice między typami: ■ Szerokość cięcia ■ Rodzaj przekładni (T3 i T2) ■ Pojemność kosza 220l, 250 l lub 300l

2.1 Użytkowanie zgodne zprzeznaczeniem

Traktorek ogrodowy przeznaczony jest do kosze- nia prywatnych ogrodów domowych i ogrodów działkowych o nachyleniu terenu wynoszącym maks. 10° (18%). Zastosowania dodatkowe, jak np. mulczowanie, dozwolone jest wyłącznie podPL

Opis produktu warunkiem użycia oryginalnego wyposażenia do- datkowego oraz nieprzekraczania wartości gra- nicznych obciążenia. Opisywane urządzenie jest przeznaczone do za- stosowania wramach użytku prywatnego. Każde inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eksploatacja nie- zgodna z przeznaczeniem i prowadzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszelkiej odpowiedzial- ności producenta za szkody poniesione przez użytkownika lub osoby trzecie.

2.2 Niebezpieczeństwo nieprawidłowego

użycia Traktorek ogrodowy nie jest przeznaczony do za- robkowego użytkowania na terenie parków pu- blicznych, obiektów sportowych oraz w rolnictwie i leśnictwie. OSTRZEŻENIE! Zagrożenia spowodowane przeciąże- niem traktorka ogrodowego! W szczególności przy korzystaniu z przyczepy należy pamiętać o nieprze- kraczaniu dopuszczalnych ciągniętych ładunków oraz nieprzekraczaniu dozwo- lonych wzniesień/spadków. Tego typu przekroczenie może stanowić zbyt duże obciążenie dla hamulców traktorka ogro- dowego i prowadzić do niebezpiecznych sytuacji! WSKAZÓWKA Należy pamiętać o tym, że traktorek ogrodowy nie posiada dopuszczenia do poruszania się po drogach i dlatego nie można go użytkować na drogach pu- blicznych!

2.3 Symbole umieszczone na urządzeniu

Przed uruchomieniem należy za- poznać się z instrukcją obsługi! Należy pamiętać, by podczas ko- szenia w strefie roboczej maszy- ny nie przebywały żadne inne osoby, w szczególności dzieci i zwierzęta. Przed pracami konserwacyjnymi i naprawczymi wyciągnąć kluczyk ze stacyjki! Uwaga, niebezpieczeństwo! Nie zbliżać dłoni ani stóp do mecha- nizmu tnącego! Nie jeździć po zboczach o nachy- leniu przekraczającym 10° (18%)! Zagrożenie: Nie wchodzić tutaj! Niebezpieczeństwo oparzenia o gorące powierzchnie pod osłoną!

2.4 Urządzenia zabezpieczające iochronne

OSTRZEŻENIE! Zagrożenie spowodowane zdemonto- waniem lub zmianą zabezpieczeń! Zabronione są wszelkie prace ze zde- montowanymi lub zmienionymi zabez- pieczeniami. Uszkodzone zabezpiecze- nia należy bezzwłocznie naprawić lub wymienić! Do zabezpieczeń należą przede wszystkim:

Wyłącznik stykowy hamulca

Wyłącznik stykowy przyrządu tnącego

Wyłącznik stykowy kosza na trawę

Wyłącznik stykowy fotela kierowcy

Pokrywy przyrządu tnącego

Wyłącznik stykowy kanału wyrzutnika199 Opis produktu

2.5 Przegląd produktu

1 Pokrywa silnika 10 Odblokowanie kosza (tylko 300l) 2 Kierownica 11 Urządzenie mocujące z amortyzatorem ga- zowym 3 Deska rozdzielcza 12 Obejście przekładni 4 Dźwignia ustalająca pedału hamulca 13 Regulacja wysokości koszenia 5 Fotel kierowcy 14 Zespół tnący 6 Czujnik poziomu napełnienia 15 Mechanizm przekładni służący do jazdy do tyłu 7 Uchwyt kosza na trawę 16 Mechanizm przekładni służący do jazdy do przodu 8 Dźwignia uruchamiająca kosza na trawę 17 Pedał hamulca 9 Kosz na trawęPL

Zasady bezpieczeństwa

3 ZASADY BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO! Śmiertelne niebezpieczeństwo inie- bezpieczeństwo najcięższych obra- żeń! Nieznajomość zasad bezpieczeństwa iinstrukcji obsługi może prowadzić do najcięższych obrażeń, anawet śmierci.

Przed użyciem urządzenia należy przestrzegać wszystkich zasad bez- pieczeństwa iwskazówek podanych wniniejszej instrukcji obsługi oraz winstrukcjach, do których odniesie- nia się wniej znajdują.

Wszystkie dołączone dokumenty na- leży zachować do późniejszego wy- korzystania.

Osoby poniżej 16.roku życia oraz niezazna- jomione zinstrukcją obsługi nie mogą uży- wać urządzenia. Przestrzegać wszelkich ewentualnych krajowych przepisów dotyczą- cych bezpieczeństwa wzakresie minimalne- go wieku użytkownika.

Zabrania się eksploatacji urządzenia pod wpływem alkoholu, środków odurzających lub leków.

3.2 Środki ochrony osobistej

Aby uniknąć urazów głowy ikończyn oraz uszkodzenia słuchu, należy nosić na sobie przewidziane przepisami odzież iwyposaże- nie ochronne.

Odzież musi ściśle przylegać do ciała inie może przeszkadzać wpracy. Długie włosy należy zabezpieczyć siatką. Nigdy nie nosić luźnych ubrań lub dodatków, które mogą zo- stać wciągnięte przez urządzenie, np. szali, szerokich koszul, długich łańcuszków.

Środki ochrony osobistej:

Ochrona słuchu iokulary ochronne

długie spodnie i wytrzymałe obuwie

3.3 Bezpieczeństwo na stanowisku pracy

Pracować tylko przy świetle dziennym lub bardzo jasnym sztucznym świetle.

Używać urządzenia tylko na stabilnym i rów- nym podłożu, a nie na stromych zboczach.

Pamiętać o zachowaniu stabilności.

3.4 Bezpieczeństwo osób, zwierząt irzeczy

Używać urządzenia tylko do tych prac, do których jest ono przeznaczone. Zastosowa- nie niezgodne zprzeznaczeniem może pro- wadzić do obrażeń lub uszkodzeń.

Użytkownik odpowiada za wypadki zudzia- łem osób trzecich oraz uszkodzenie mienia będącego ich własnością.

Nie wolno dopuszczać osób trzecich do ob- szaru niebezpiecznego.

Włączać urządzenie tylko wtedy, gdy wob- szarze roboczym nie przebywają osoby ani zwierzęta.

Zachować bezpieczny odstęp od osób izwie- rząt lub wyłączyć urządzenie, gdy zbliżają się do niego osoby lub zwierzęta.

Nie wolno przewozić pasażerów na urządze- niu.

Nigdy nie kierować strumienia powietrza od- lotowego z silnika wstronę osób izwierząt ani palnych produktów iprzedmiotów.

Nigdy nie chwytać kratki zasysania ikratki wentylacyjnej podczas pracy silnika. Wirujące elementy urządzenia mogą spowodować ob- rażenia.

Zawsze wyłączać urządzenie, kiedy nie bę- dzie używane, np. przy zmianie obszaru ro- boczego, podczas konserwacji ipielęgnacji, przy wlewaniu mieszanki benzyny ioleju.

Zabrania się koszenia podczas burzy. Kosiar- ka nie posiada zabezpieczenia przed uderze- niem pioruna.

Należy zawsze kosić w poprzek zbocza.

Ciężar traktorka ogrodowego może być przy- czyną poważnych obrażeń. Zachować szcze- gólną ostrożność podczas załadunku i rozła- dunku traktorka ogrodowego do transportu w pojeździe lub na przyczepie.

Opisywanego traktorka ogrodowego nie wol- no holować. Dopuszcza się transportowanie kosiarki po drogach publicznych wyłącznie za pomocą odpowiedniego pojazdu.

Traktorka ogrodowego nie wolno użytkować w źle wentylowanych strefach roboczych (np. garaż). Spaliny zawierają trujący tlenek wę- gla oraz inne substancje szkodliwe.

Wrazie wypadku natychmiast wyłączyć urzą- dzenie, aby uniknąć dalszych obrażeń iszkód materialnych.201 Wypakowanie i montaż traktorka

Nigdy nie użytkować urządzenia ze zużytymi lub uszkodzonymi częściami. Zużyte lub uszkodzone części urządzenia mogą powo- dować poważne obrażenia.

Korzystać wyłącznie z oryginalnych części zamiennych iakcesoriów.

Przed każdym użyciem: Sprawdzić wszystkie urządzenia zabezpieczające zgodnie z opi- sem w instrukcji obsługi.

Przechowywać urządzenie poza zasięgiem dzieci.

Poinstruować dzieci i młodzież o tym, że nie wolno się bawić urządzeniem.

3.5 Bezpieczeństwo urządzenia

Używać urządzenia tylko w następujących warunkach:

Urządzenie nie jest zabrudzone.

Urządzenie nie wykazuje uszkodzeń.

Wszystkie elementy obsługowe muszą być sprawne.

Nie przeciążać urządzenia. Jest ono prze- znaczone do lekkich prac na terenach pry- watnych. Przeciążenia powodują uszkodze- nia urządzenia.

Nigdy nie używać urządzenia ze zużytymi lub uszkodzonymi częściami. Uszkodzone części zawsze wymieniać na oryginalne części za- mienne producenta. Użytkowanie urządzenia ze zużytymi lub uszkodzonymi częściami po- woduje unieważnienie roszczeń gwarancyj- nych po stronie producenta.

Naprawy mogą przeprowadzać wyłącznie kompetentne zakłady naprawcze lub nasze punkty serwisowe.

3.6 Obciążenie hałasem

Określony poziom obciążenia hałasem genero- wanym przez opisywane urządzenie jest nieunik- niony. Głośne prace zaplanować wdopuszczo- nym iwyznaczonym do tego czasie. Wrazie po- trzeby uwzględnić czasy odpoczynku iograniczyć czas pracy do najbardziej wymaganych czynno- ści. Dla ochrony własnej iochrony osób przeby- wających wpobliżu zaleca się stosowanie odpo- wiedniej ochrony słuchu.

3.7 Obchodzenie się zbenzyną iolejem

Niebezpieczeństwo wybuchu ipożaru: Wydobywająca się mieszanka benzyny ipo- wietrze powoduje powstawanie wybuchowej atmosfery. Wyfuknięcie, eksplozja lub pożar przy niewłaściwym obchodzeniu się zpali- wem mogą prowadzić do ciężkich obrażeń, anawet śmierci. Przestrzegać następujących punktów:

Nie palić podczas obchodzenia się zben- zyną.

Obsługa paliw jest dozwolona wyłącznie na wolnym powietrzu inigdy wzamknię- tych pomieszczeniach.

Bezwzględnie przestrzegać niżej wymie- nionych zasad postępowania.

Transportować iprzechowywać benzynę oraz olej wyłącznie wdopuszczonych do tego zbiornikach. Zadbać, aby dzieci nie miały do- stępu do przechowywanej benzyny ioleju.

Aby uniknąć zanieczyszczenia gleby (ochro- na środowiska), zadbać, aby podczas tanko- wania benzyna iolej nie przedostały się do gruntu. Do tankowania używać lejka.

Nigdy nie tankować urządzenia wzamknię- tych pomieszczeniach. Może dojść do nagro- madzenia się oparów benzyny wpobliżu pod- łogi iwefekcie do wyfuknięcia lub wybuchu.

Niezwłocznie wycierać rozlaną benzynę zurządzenia izgleby. Tekstylia użyte do wy- tarcia benzyny wysuszyć wdobrze prze- wietrzonym miejscu, anastępnie zutylizować. Wprzeciwnym wypadku może dojść do na- głego samozapłonu.

Po rozlaniu benzyny powstają jej opary. Dla- tego też nie należy uruchamiać urządzenia wtym samym miejscu, lecz oddalić się na odległość co najmniej 3m.

Nie dopuścić do kontaktu produktów na bazie olejów mineralnych ze skórą. Nie wdychać oparów benzyny. Wcelu tankowania zawsze zakładać rękawice ochronne. Regularnie zmieniać iczyścić odzież ochronną.

Uważać, aby odzież nie została zanieczysz- czona benzyną. Wrazie zanieczyszczenia odzieży benzyną niezwłocznie zmienić odzież.

Nigdy nie tankować urządzenia wczasie, gdy silnik pracuje lub jest nagrzany.

4 WYPAKOWANIE I MONTAŻ

TRAKTORKA Przy wypakowywaniu i montażu traktorka należy stosować się do wskazówek zawartych w dołą- czonej instrukcji montażu.PL

Elementy obsługowe WSKAZÓWKA Należy także przestrzegać także dołą- czonej instrukcji obsługi silnika benzyno- wego. OSTRZEŻENIE! Zagrożenia wynikłe z niekompletnego montażu! Z traktorka ogrodowego nie wolno korzy- stać przed jego kompletnym zmontowa- niem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji monta- żu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabez- pieczające i ochronne pod kątem ich kompletności i prawidłowego działania!

5 ELEMENTY OBSŁUGOWE

Poniżej opisano elementy obsługowe traktorków ogrodowych z wyrzutnikiem tylnym. Należy zwró- cić uwagę na to, czy dany opis pasuje do użytko- wanego traktorka ogrodowego.

5.1 Standardowa deska rozdzielcza (01)

Regulacja prędkości obrotowej silnika (01/2) WSKAZÓWKA Pamiętać, że przestawienie regulatora prędkości obrotowej podczas jazdy ma wpływ na prędkość przemieszczania się kosiarki! W przypadku regulatora ze zintegrowaną prze- pustnicą: Przesunięcie regulatora (01/2) powoduje zwięk- szanie i zmniejszanie obrotów silnika, w maksy- malnej górnej pozycji włącza się ssanie. Załączanie ssania: Przesunąć regulator maksymalnie do góry do pozycji symboli ssania. Tej pozycji wolno używać wyłącz- nie do uruchamiania silnika. Wskazówka: Niektóre warianty traktorka wyposażone są w przycisk ssania (01/1) umieszczony na desce rozdzielczej. Na- leży go dodatkowo pociągnąć w celu uru- chomienia traktorka. Przycisk należy po- nownie wsunąć po ustabilizowaniu pracy silnika! Tryb koszenia: W tym położeniu silnik pracuje z maksymalną prędkością obro- tową. Bieg jałowy: W tym położeniu silnik pra- cuje z minimalną prędkością obrotową. Stacyjka zapłonowa (01/3, 05) Położe- nie Funkcja 0 Silnik wyłączony. Można wyciągnąć kluczyk. I Reflektory włączone. Po uruchomieniu silnika w tej pozycji następuje włączenie reflektorów. II Położenie robocze, gdy silnik pracu- je. III Pozycja startowa służąca do rozru- chu silnika. Gdy silnik zaczyna pracować, należy zwolnić kluczyk. Kluczyk przeskaku- je wtedy z powrotem do pozycji ro- boczej II.

5.2 Pedał hamulca/sprzęgła

Hamulec: Po wciśnięciu do oporu pedału ha- mulca/sprzęgła (03/1) następuje uruchomie- nie hamulca na przekładni i zahamowanie traktorka.

Hamulec postojowy: Pociągnięcie do góry dźwigni ustalającej (03/2, 01/5) przy wciśnię- tym pedale hamulca/sprzęgła (03/1) powodu- je zablokowanie hamulca. Hamulec zwalnia- ny jest po ponownym wciśnięciu pedału do oporu.

5.3 Obsługa przekładni (prędkość jazdy)

Traktorki ogrodowe wyposażone są w nożną przekładnię hydrostatyczną.203 Uruchomienie Do jazdy do tyłu i do przodu służą umieszczone po prawej stronie dwa osobne pedały. Kierunek jazdy Opis Do przo-

Wcisnąć przedni pedał (02/1), aby jechać do przodu. Do tyłu Wcisnąć tylny pedał (02/2), aby je- chać do tyłu. Wskazówka:W przypadku wciśnię- cia pedału do jazdy do tyłu następu- je wyłączenie zespołu tnącego. Tryb koszenia przy jeździe do tyłu: patrz Rozdział 7.5.4.2 "Tryb kosze- nia przy jeździe do tyłu", strona208.

5.4 Nożna przekładnia hydrostatyczna

Nożną przekładnię hydrostatyczną obsługuje się przy pomocy dwóch pedałów (02/1 i 02/2). W celu rozpoczęcia jazdy zwolnić hamulec po- stojowy (01/5) przy pracującym silniku, a następ- nie wcisnąć pedał (02/1) w celu rozpoczęcia jaz- dy do przodu lub pedał (02/2) w celu rozpoczęcia jazdy do tyłu. Im mocniej wciśnięty pedał, tym traktorek szybciej jedzie w wybranym kierunku. Jazda do przodu: Wcisnąć przedni pedał (02/1). Jazda do tyłu: Wcisnąć tylny pedał (02/2).

5.5 Obsługa zespołu tnącego

Regulacja wysokości koszenia Wysokość zespołu tnącego traktorka można ustawiać na kilku poziomach za pomocą dźwigni nastawczej (04/1) znajdującej się po prawej stro- nie obok fotela kierowcy.

1. Przesunąć dźwignię nastawczą (04/1) w żą-

danym kierunku. Dźwignia w dół oznacza ni- ską wysokość cięcia, dźwignia w górę ozna- cza dużą wysokość cięcia. Dołączanie przyrządy tnącego Dołączanie elektryczne: Po prawej stronie obok fotela kierowcy jest przełącznik (04/2). Tym wy- łącznikiem włącza się przyrząd tnący. 6 URUCHOMIENIE OSTRZEŻENIE! Zagrożenia wynikłe z niekompletnego montażu! Z traktorka ogrodowego nie wolno korzy- stać przed jego kompletnym zmontowa- niem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji monta- żu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabez- pieczające i ochronne pod kątem ich kompletności i prawidłowego działania!

6.1 Kontrola przyrządu tnącego

Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową pod kątem zużycia lub uszko- dzenia przyrządu tnącego, sworzni mocujących i kompletnej jednostki tnącej. Aby uniknąć obja- wów niewyważenia, zużyte lub uszkodzone noże należy wymienić na nowe.

6.2 Napełnienie olejem

Silnik należy napełnić olejem przed pierwszym uruchomieniem. Należy przy tym przestrzegać zaleceń instrukcji producenta silnika. Należy rów- nież pamiętać o regularnym kontrolowaniu pozio- mu oleju i jego ewentualnym uzupełnianiu.

6.3 Tankowanie paliwa

OSTRZEŻENIE! Zagrożenie przy pracach z paliwem! Paliwo jest wysoce łatwopalne. Zbiornik paliwa wolno napełniać wyłącznie na po- wietrzu! Obowiązuje zakaz palenia! Nie wolno tankować przy pracującym lub go- rącym silniku! Do tankowania używać odpowiedniego lejka lub rurki wlewowej, aby uniknąć rozlania paliwa na silnik, korpus lub podłoże. Ze względów bezpieczeństwa należy w przypad- ku uszkodzenia wymienić zamknięcie zbiornika paliwa oraz inne jego elementy. Zabrania się uruchamiania silnika w przypadku przepełnienia paliwa. Traktorek należy usunąć z miejsca zanieczyszczonego paliwem, a rozlane paliwo należy zebrać i zetrzeć z podłoża, silnika i obudowy przy pomocy szmatki.PL

Uruchomienie Należy unikać jakichkolwiek prób uruchomienia silnika, dopóki pary paliwa nie ulotnią się. Paliwo należy przechowywać wyłącznie w prze- widzianych do tego pojemnikach. Należy stosować benzynę bezołowiową, liczba oktanowa min. 91. Napełnianie zbiornika

1. W razie potrzeby wyłączyć silnik i ze wzglę-

dów bezpieczeństwa wyjąć kluczyk ze stacyj- ki zapłonowej.

2. Poczekać, aż silnik się wychłodzi (ryzyko wy-

buchu w wyniku zapłonu paliwa).

3. Otworzyć pokrywę silnika.

4. Otworzyć korek paliwa (06/1) i wlać paliwo do

zbiornika. Wskazówka:Nie dopuścić do przepełnienia zbiornika paliwa!

5. Zamknąć korek paliwa (06/1).

6. Zamknąć pokrywę silnika.

6.4 Kontrola ciśnienia w oponach

Ciśnienie w oponach należy regularnie kon- trolować.

Odczytać wartość wymaganego ciśnienia po- wietrza na oponach (zalecenie 1 bar). WSKAZÓWKA 1PSI = 0,07bara. Ciśnienie w oponach można kontrolować i uzu- pełniać przy pomocy dostępnej w sprzedaży pompki nożnej.

6.5 Montaż kosza na trawę

Traktorki ogrodowe dostarczane są z koszem na trawę. Należy pamiętać, że zamieszczone ilustra- cje mogą różnić się od rzeczywistego wyglądu danego urządzenia. Ustawianie czujnika poziomu napełnienia kosza na trawę Czujnik poziomu napełnienia informuje przy po- mocy klaksonu o konieczności opróżnienia kosza na trawę. Czujnik poziomu napełniania można ustawić pod względem jakości koszonej trawy w 6 położe- niach. Gdy koszona trawa jest sucha, czujnik po- ziomu napełniania należy przesunąć do mniej- szych położeń. Gdy koszona trawa jest mokra lub wilgotna, czujnik poziomu napełnienia należy ustawić dłużej. W ten sposób reguluje się czas napełniania kosza na trawę.

1. Wyłączyć silnik patrz Rozdział 7.4 "Urucha-

mianie i wyłączanie silnika", strona206.

2. Zdjąć kosz na trawę patrz Rozdział 8.1

"Czyszczenie kosza na trawę", strona210.

3. Ustawić czujnik poziomu napełniania (07/1)

na koszoną trawę (07/a), aby zablokował się w żądanym położeniu.

4. Zamontować ponownie kosz na trawę patrz

Rozdział 6.5 "Montaż kosza na trawę", stro- na204. Zawieszanie kosza na trawę (220l , 250 l)

1. Przytrzymać kosz na trawę jedną ręką za

uchwyt kosza (08/1), a drugą ręką za otwór mocujący z tyłu (08/2).

2. Symetrycznie nałożyć kosz na trawę na pro-

wadnicę (08/3). Ustawić względem siebie oba oznaczenia na obudowie i na koszu na trawę.

3. Drugą ręką lekko przechylić kosz na trawę do

przodu (08/a) w taki sposób, aby zatrzasnąć przednią część kosza na trawę.

4. Teraz obrócić w dół kosz na trawę (08/b).

5. Sprawdzić prawidłowe osadzenie kosza na

trawę. Zawieszanie kosza na trawę (300l)

1. Zablokować amortyzatory gazowe w opa-

skach mocujących kosza na trawę (11/1).

2. Przytrzymać kosz na trawę jedną ręką za

uchwyt kosza (08/1), a drugą ręką za otwór mocujący z tyłu (08/2).

3. Symetrycznie nałożyć kosz na trawę na pro-

wadnicę (08/3). Ustawić względem siebie oba oznaczenia na obudowie i na koszu na trawę.

4. Drugą ręką lekko przechylić kosz na trawę do

przodu (08/a) w taki sposób, aby zatrzasnąć przednią część kosza na trawę.

5. Teraz obrócić w dół kosz na trawę (08/b).

6. Sprawdzić prawidłowe osadzenie kosza na

7. Zablokować amortyzatory gazowe w punk-

tach mocujących ramy traktorka (11/2).

6.6 Kontrola zabezpieczeń

Przed każdym uruchomieniem traktorka ogrodo- wego należy sprawdzić zabezpieczenia.205 Uruchomienie OSTRZEŻENIE! Zagrożenie podczas kontroli zabez- pieczeń! Kontrolę zabezpieczeń wolno przepro- wadzać wyłącznie po zajęciu miejsca na fotelu kierowcy oraz kiedy w pobliżu nie ma żadnych ludzi lub zwierząt! Wszystkie kontrole należy przeprowadzać na równym podłożu, aby uniknąć niezamierzonego przetoczenia się kosiarki.

6.6.1 Kontrola wyłącznika stykowego

hamulca postojowego Wyłącznik stykowy hamulca postojowego gwa- rantuje, że silnik można uruchomić tylko przy włą- czonym hamulcu postojowym. Warunek: Silnik jest wyłączony.

1. Zająć miejsce na fotelu kierowcy.

2. Zwolnić hamulec postojowy, wciskając pedał

3. Spróbować uruchomić silnik (kluczyk zapło-

nowy w pozycji III) (05). WSKAZÓWKA Nie może dojść do rozruchu silnika!

6.6.2 Kontrola wyłącznika stykowego

zespołu tnącego Wyłącznik stykowy zespołu tnącego uniemożliwia uruchomienie silnika przy załączonym zespole tnącym.

1. Silnik jest wyłączony.

2. Zająć miejsce na fotelu kierowcy.

3. Wcisnąć pedał hamulca (03/1) i uruchomić

hamulec postojowy (03/2, 01/5).

4. Załączyć zespół tnący.

5. Spróbować uruchomić silnik (kluczyk zapło-

nowy w pozycji III) (05). WSKAZÓWKA Nie może dojść do rozruchu silnika!

6.6.3 Kontrola wyłącznika stykowego fotela

Wyłącznik stykowy fotela gwarantuje wyłączenie silnika, jeżeli przy załączonym zespole tnącym fotel kierowcy pozostanie nieobsadzony.

1. Zająć miejsce na fotelu kierowcy.

2. Wcisnąć pedał hamulca (03/1) i uruchomić

hamulec postojowy (03/2, 01/5).

3. Uruchomić silnik i umożliwić mu pracę z mak-

symalną prędkość obrotową.

4. Załączyć zespół tnący.

5. Odciążyć fotel, wstając z niego (nie schodzić

z kosiarki!). WSKAZÓWKA Silnik musi się wyłączyć!

6.6.4 Kontrola wyłącznika stykowego kosza

na trawę Wyłącznik stykowy kosza na trawę gwarantuje wyłączenie silnika, jeżeli kosz na trawę nie jest prawidłowo zawieszony przy załączonym zespole tnącym.

1. Zająć miejsce na fotelu kierowcy.

2. Wcisnąć pedał hamulca (03/1) i uruchomić

hamulec postojowy (03/2, 01/5).

3. Uruchomić silnik i umożliwić mu pracę z mak-

symalną prędkość obrotową.

4. Załączyć zespół tnący.

5. Lekko podnieść pusty kosz na trawę lub naci-

snąć wyłącznik otwierania. WSKAZÓWKA Silnik musi się wyłączyć!

6.6.5 Kontrola wyłącznika stykowego

kanału wyrzutowego Wyłącznik stykowy kanału wyrzutnika uniemożli- wia uruchomienie traktorka ogrodowego przy zdemontowanym kanale wyrzutnika.

1. Wyjąć kosz na trawę.

2. Usunąć kanał wyrzutowy (15):

Odkręcić śruby oczkowe (15/1).

Wyciągnąć kanał wyrzutowy (15/2).

3. Zająć miejsce na fotelu kierowcy.

4. Wcisnąć pedał hamulca (03/1) i uruchomić

hamulec postojowy (03/2, 01/5).

5. Uruchomić silnik.

WSKAZÓWKA Nie może dojść do rozruchu silnika!PL

Eksploatacja traktorka 7 EKSPLOATACJA TRAKTORKA OSTRZEŻENIE! Zagrożenia z powodu niewystarczają- cej znajomości pracy z traktorkiem ogrodowym! Przed uruchomieniem kosiarki należy dokładnie przeczytać instrukcję eksplo- atacji! W szczególności należy przestrzegać wszystkich wskazówek bezpieczeństwa! Wszystkie prace montażowe oraz prace związane z uruchomieniem należy prze- prowadzać zgodnie z zaleceniami. W ra- zie wątpliwości należy skontaktować się z producentem!

7.1 Podstawowe czynności

Podczas koszenia należy zawsze nosić od- powiednie obuwie oraz długie spodnie. W żadnym wypadku nie wolno kosić na boso lub w odkrytych sandałach.

Sprawdzić cały teren, na którym użyty będzie traktorek ogrodowy, i usunąć wszystkie ka- mienie, pręty, druty, kości i inne obce ele- menty, które mogłyby zostać złapane i wyrzu- cone w powietrze z dużą prędkością. Także podczas koszenia należy zwracać uwagę na występowanie ciał obcych.

Należy przeprowadzić wszystkie prace mon- tażowe opisane w rozdziale "Uruchomienie". Dotyczy to zwłaszcza kontroli zabezpieczeń.

Do ciągnięcia ładunków wolno używać wy- łącznie zaczepu przyczepowego! Nie wolno przekraczać obciążenia podpory.

Transportowanie przedmiotów na traktorku ogrodowym jest zabronione!

7.2 Zastosowanie wyposażenia

dodatkowego OSTRZEŻENIE! Zagrożenie w wyniku nieprawidłowe- go wyposażenia dodatkowego lub je- go niewłaściwego użycia! Wolno używać wyłącznie oryginalnego wyposażenia dodatkowego pochodzące- go od producenta traktorka! Należy przestrzegać odnośnych przepi- sów zawartych w załączonych instruk- cjach obsługi! Użycie niedozwolonego wyposażenia dodatko- wego lub jego niewłaściwe użycie stanowi zagro- żenie dla operatora oraz osób trzecich. Istnieje ryzyko przeciążenia traktorka ogrodowego. Stwa- rza to zagrożenie poważnych wypadków.

7.3 Przemieszczanie traktorka ogrodowego

OSTROŻNIE! Zagrożenie przy pchaniu na terenach pochyłych! Traktorek ogrodowy należy przemiesz- czać tylko na poziomych powierzch- niach! Na pochyłościach mogłoby dojść do niekontrolowanego stoczenia się w dół. W przypadku nożnego napędu hydrostatycznego Dźwignia obejścia (12/1) znajduje się w tylnej prawej wnęce koła. Odblokowanie obejścia:

1. Wyciągnąć dźwignię obejścia (12/1) i zacze-

2. Zwolnić hamulec. Teraz można przystąpić do

przemieszczania traktorka ogrodowego.

3. Po przesunięciu wycofać dźwignię obejścia

(12/1), aby ponownie uruchomić przekładnię hydrostatyczną.

7.4 Uruchamianie i wyłączanie silnika

OSTRZEŻENIE! Ryzyko urazów powodowanych przez uderzenie pioruna Urządzenie nie ma żadnego zabezpie- czenia przed uderzeniem pioruna.

Zabrania się koszenia podczas bu- rzy. Uruchamianie silnika

1. Usiąść na fotelu kierowcy.

2. Wcisnąć do oporu pedał hamulca (03/1) po

lewej stronie i zablokować za pomocą dźwi- gni ustalającej (03/2).

3. Upewnić się, że zespół tnący NIE jest załą-

czony. W związku z tym sprawdzić pozycję przełącznika wychylnego (04/2).

4. Przesunąć regulator (01/2) służący do regu-

lacji obrotów silnika do górnego oporu. W za- leżności od wyposażenia znajduje się tam symbol ssania. Jeżeli nie, to należy pocią- gnąć oddzielny przycisk ssania (01/1).207 Eksploatacja traktorka

5. Włożyć kluczyk zapłonowy do stacyjki (01/3,

6. Obrócić kluczyk do pozycji „III” i przytrzymać

go w niej do momentu uruchomienia silnika. Wskazówka:Aby chronić akumulator rozru- chowy, próba rozruchu silnika nie powinna trwać dłużej niż ok. 5 s.

7. Następnie kluczyk należy puścić, kluczyk po-

wraca automatycznie do pozycji „II”.

8. Przesunąć regulator (01/2) służący do regu-

lacji obrotów silnika do pozycji roboczej. W przypadku wariantu z przyciskiem ssania przycisk należy ponownie wcisnąć (01/1). Wyłączanie silnika

1. Wyłączyć zespół tnący (04/2).

2. Ustawić regulator (01/2) służący do regulacji

obrotów silnika w pozycji obrotów jałowych.

3. Wcisnąć pedał hamulca (03/1) i zablokować

za pomocą dźwigni ustalającej (03/2).

4. Przekręcić kluczyk (05) do pozycji „0”.

5. Wyciągnąć kluczyk ze stacyjki zapłonowej.

OSTRZEŻENIE! Zagrożenie ze strony gorącego silni- ka! Przy wyłączaniu silnika należy zwrócić uwagę, by gorące elementy silnika (jak np. tłumik) nie spowodowały zapłonu znajdujących się w pobliżu przedmiotów lub materiałów!

7.5 Jazda traktorkiem

OSTRZEŻENIE! Zagrożenie spowodowane niedosto- sowaniem prędkości! W szczególności na początku należy po- ruszać się z niskimi prędkościami, co pozwoli na przyzwyczajenie się do wła- ściwości jezdnych i hamulcowych trak- torka! Przed każdą zmianą kierunku prędkość jazdy należy zredukować na tyle, aby kierowca przez cały czas zachowywał kontrolę nad traktorkiem i aby nie miał możliwości jego przewrócenia! Traktorek napędzany jest nożną przekładnią hy- drostatyczną.

7.5.1 Przygotowanie do jazdy przy

temperaturach poniżej 10°C

1. Upewnić się, że zespół tnący NIE jest załą-

czony. W związku z tym sprawdzić przełącz- nik wychylny (04/2).

2. Uruchomić silnik i pozostawić włączony na

ok. 30 sekund w celu uzyskania optymalnej lepkości oleju przekładniowego. Po upływie tego czasu można rozpocząć jazdę. Zespół tnący można włączyć dopiero po upływie kil- ku minut pracy silnika.

7.5.2 Jazda z użyciem nożnej przekładni

1. Wcisnąć pedał hamulca (03/1) i zablokować

za pomocą dźwigni ustalającej (03/2).

2. Ustawić przyrząd tnący na najwyższej wyso-

kości cięcia (04/1).

3. Uruchomić silnik.

4. Aktywować hamulec (03/1).

5. Powoli nacisnąć pedał służący do jazdy w

wybranym kierunku jazdy:

Do przodu: Pedał (02/1)

Do tyłu: Pedał (02/2)

6. Im mocniej wciśnięty pedał, tym traktorek

szybciej jedzie w wybranym kierunku.

7. W celu zatrzymania traktorka zwolnić pedał i

wcisnąć pedał hamulca (03/1). WSKAZÓWKA Zawsze przy opuszczaniu traktorka na- leży użyć dźwigni ustalającej przy wci- śniętym pedale hamulca, dzięki czemu traktorek nie będzie miał możliwości przypadkowej zmiany swojej pozycji!PL

Eksploatacja traktorka

7.5.3 Jazda i koszenie na zboczach

OSTRZEŻENIE! Zagrożenie spowodowane błędną ob- sługą podczas jazdy na zboczach! Podczas jazdy na zboczach zalecane jest zachowanie szczególnej ostrożno- ści! Praca na zboczach jest zawsze nie- bezpieczna. W związku z tym należy w szczególno- ści stosować się do następujących wskazówek bezpieczeństwa! W przypadku buksowania kół lub w przy- padku utknięcia traktorka przy przejeż- dżaniu wzniesienia należy wyłączyć przyrząd tnący i doczepiane oprzyrządo- wanie. Następnie należy opuścić zbocze poruszając się powoli do tyłu w linii pro- stej! Ciężar pełnego kosza na trawę zwiększa ryzyko przewrócenia się traktorka ogro- dowego!

Nie wolno używać kosiarki na zboczach o na- chyleniu przekraczającym 10° (18%). Przy- kład: odpowiada to różnicy wysokości wyno- szącej 18 cm na odcinku jednego metra.

Unikać gwałtownych manewrów podczas jaz- dy.

Unikać gwałtownego hamowania.

Utrzymywać niską prędkość.

Nie wolno pokonywać zboczy w poprzek.

Nie wolno dynamicznie przyspieszać.

Unikać gwałtownych ruchów kierownicą.

7.5.4 Koszenie przy pomocy traktorka

ogrodowego Aby uzyskać zadowalający efekt koszenia, nale- ży dostosować prędkość jazdy do warunków pa- nujących na trawniku. Do koszenia należy wybie- rać maksymalnie 2/3 możliwej prędkości jazdy uzyskiwanej przy użyciu pedała. Maksymalna prędkość traktorka określona jest wyłącznie dla trybu jazdy bez włączonego przyrządu tnącego. W warunkach standardowych wysokość koszenia wynosi 4 – 5 cm. Odpowiada to 2 lub 3. Zapadka regulacji wysokości (04/1). W przypadku wilgot- nej lub mokrej trawy należy kosić przy wyższej wysokości koszenia. W przypadku bardzo wysokiej trawy wskazane jest koszenie w dwóch przejściach. Przy pierw- szym przejściu należy ustawić zespół tnący w maksymalnej wysokości koszenia. Przy drugim przejściu można już nastawić żądaną wysokość koszenia.

7.5.4.1 Załączanie zespołu tnącego

WSKAZÓWKA Zespół tnący wolno załączyć dopiero po rozgrzewaniu silnika przez ok. jednej mi- nuty! Podczas załączania zespołu tnącego traktorek nie powinien stać w wysokiej trawie.

1. Uruchomić silnik.

2. Przesunąć regulator (01/2) służący do regu-

lacji obrotów silnika do pozycji roboczej.

3. Ustawić zespół tnący za pomocą dźwigni

ręcznej (04/1) na maksymalną wysokość ko- szenia.

4. Włączyć przyrząd tnący przy pomocy prze-

łącznika wychylnego (04/2) (pozycja „I”).

5. Ustawić zespół tnący za pomocą dźwigni

ręcznej (04/1) na żądaną wysokość koszenia.

6. Rozpocząć jazdę traktorkiem.

7.5.4.2 Tryb koszenia przy jeździe do tyłu

WSKAZÓWKA W przypadku naciśnięcia pedału prze- kładni do jazdy do tyłu następuje wyłą- czenie przyrządu tnącego.

1. Nacisnąć przycisk „Koszenie do tyłu” ( 01/4)

iwciągu 5sekund nacisnąć pedał (02/2) jaz- dy do tyłu. OSTRZEŻENIE! Ryzyko wypadku przy koszeniu do ty- łu! Podczas koszenia przy jeździe do tyłu należy obserwować obszar roboczy z ty- łu maszyny! Koszenie przy jeździe do tyłu należy wy- konywać tylko w sytuacji, gdy jest to ko- nieczne!209 Eksploatacja traktorka

7.5.4.3 Wyłączanie zespołu tnącego

OSTRZEŻENIE! Zagrożenie spowodowane wybiegiem noży! Ruch wirujący/wybieg noża tnącego stwarza zagrożenie obrażeń ciętych rąk i nóg! Dlatego nie należy zbliżać dłoni i stóp do narzędzi tnących!

1. Odłączyć przyrząd tnący przy pomocy prze-

łącznika wychylnego (pozycja „0”; 04/2). Przyrząd tnący można odłączać zarówno przy stojącym traktorku, jak i podczas jazdy. OSTRZEŻENIE! Niebezpieczeństwo odniesienia obra- żeń spowodowane przez wyrzucane przedmioty! Podczas przejeżdżania przez po- wierzchnie żwirowe przedmioty mogą dostać się do pracującego zespołu tną- cego, a następnie mogą zostać wyrzu- cone.

Zespół tnący należy zawsze odłą- czyć zanim kosiarka wjedzie na inne powierzchnie, aniżeli trawnik.

7.5.4.4 Opróżnianie kosza na trawę

WSKAZÓWKA W przypadku całkowitego napełnienia kosza na trawę wydawany jest akustycz- ny sygnał. Najpóźniej w tym momencie należy kosz opróżnić.

Opróżnianie kosza na trawę odbywa się z fo- tela kierowcy.

Jeżeli przy dołączonym przyrządzie tnącym kosz na trawę zostanie podniesiony lub wyję- ty, to silnik wyłączy się.

Przyrządu tnącego nie można dołączyć w przypadku nieprawidłowego zamocowania kosza na trawę. Opróżnianie kosza na trawę za pomocą dźwigni obsługi

1. Wyciągnąć dźwignię uruchamiającą (09/1) z

kosza na trawę (09/a).

2. Nacisnąć dźwignię w kierunku jazdy, aby

otworzyć kosz na trawę (09/b).

3. Przesunąć kosz na trawę za pomocy dźwigni

do tyłu (10/a), aby go zatrzasnąć (10/b).

Wcelu uzyskania optymalnego efektu mulczowa- nia trawnik powinien być regularnie koszony (ok. 1 do 2 razy wtygodniu). Należy skosić 1/3 wyso- kości trawy (np. przy wysokości trawy wynoszą- cej 6cm skosić 2cm). Dzięki temu pokos zosta- nie dobrze rozłożony na trawniku. Dla wszystkich traktorków ogrodowych są opcjo- nalnie dostępne kliny do mulczowania. Przestawienie wyrzutu tylnego na tryb mulczowania

1. Usunąć kosz na trawę.

2. Wprowadzić klin do mulczowania (13/1) do

kanału wyrzutowego (13/2).

3. Zabezpieczyć obie taśmy napinające (14/1)

na śrubach oczkowych (14/2).

4. Zawiesić kosz na trawę.

7.5.4.6 Interwał koszenia

Należy pamiętać, że wzrost trawy jest różny wzależności od pory roku. Na początku wiosny zaleca się wybranie krótszego interwału kosze- nia. Gdy zbiegiem roku szybkość wzrostu trawy zmniejszy się, interwał koszenia należy zwięk- szyć. Jeśli trawa nie była koszona przez dłuższy czas, należy najpierw wybrać większe ustawienie wy- sokości koszenia ipo dwóch dniach powtórzyć koszenie zmniejszym ustawieniem wysokości.

7.5.4.7 Koszenie wysokiej trawy

Jeśli trawa rosła dłużej niż zwykle lub jest zbyt wilgotna, należy wybrać większe ustawienie wy- sokości koszenia. Następnie należy powtórzyć koszenie zmniejszym, zwykłym ustawieniem wy- sokości.

7.5.4.8 Konserwacja noży tnących

Wtrakcie całego sezonu koszenia należy dbać o odpowiednią ostrość noża tnącego, aby unik- nąć wyrywania irozszarpywania trawy. Oderwa- ne krawędzie trawy brązowieją. Zmniejsza to wzrost trawy izwiększa jej podatność na choro- by.

Po każdym użyć sprawdzić noże tnące pod kątem naostrzenia ioznak zużycia! Wrazie potrzeby poszukać warsztatu naprawczego.

Wprzypadku wymiany noży używać tylko oryginalnych nożny zamiennych.PL

Czyszczenie traktorka ogrodowego 8 CZYSZCZENIE TRAKTORKA OGRODOWEGO Traktorek ogrodowy należy regularnie czyścić, co zapewni jego prawidłowe działanie i długą żywot- ność. Po każdej zakończonej pracy traktorek należy oczyścić z przyklejonych zanieczyszczeń. Nie wolno używać urządzeń wysokociśnienio- wych do czyszczenia kosiarki. Strumień wody z myjki wysokociśnieniowej lub węża ogrodowego może doprowadzić do uszkodzenia instalacji elektrycznej lub łożysk. W szczególności przed kontaktem z wodą należy chronić silnik, przekładnię i rolki zwrotne oraz ca- łą instalację elektryczną. OSTRZEŻENIE! Zagrożenia podczas czyszczenia! Zasady obowiązujące w przypadku wszystkich prac czyszczących:

Wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.

Odłączyć wtyczkę/wtyczki przewo- dów zapłonowych świecy.

Zdemontowane w celu czyszczenia zabezpieczenia należy po zakończe- niu czyszczenia ponownie zamonto- wać.

RZENIA: Traktorek ogrodowy należy czyścić dopiero po jego schłodzeniu. Silnik, przekładnia i tłumik nagrze- wają się bardzo podczas pracy!

CIĘTYCH: Podczas prac przy narzę- dziach tnących należy uważać na ostre noże. W przypadku wielo- ostrzowych narzędzi koszących ruch jednego z narzędzi może prowadzić do uruchomienia innych narzędzi!

8.1 Czyszczenie kosza na trawę

W tym celu zdjąć kosz na trawę oraz przemyć w środku i na zewnątrz za pomocą węża do wody. Zaschnięte osady zanieczyszczeń należy ostroż- nie usuwać, np. za pomocą szczotki. Zwłaszcza w przypadku koszy na trawę z workiem tkanino- wym należy uważać, by nie uszkodzić tkaniny. WSKAZÓWKA Opróżnić kosz na trawę przed czyszcze- niem w opisany sposób. Napełniony kosz na trawę jest za ciężki, aby mógł zostać bezpiecznie zdemontowany. Zdejmowanie kosza na trawę (220l, 250 l)

2. Unieść lekko kosz na trawę do góry.

3. Zdjąć kosz na trawę od góry.

Zdejmowanie kosza na trawę (300l)

2. Odłączyć amortyzatory gazowe od traktorka i

zablokować w uchwytach kosza na trawę.

3. Lekko unieść kosz na trawę.

4. Wyjąć kosz na trawę.

8.2 Czyszczenie korpusu, silnika i

przekładni UWAGA! Uszkodzenie instalacji elektrycznej przez wnikającą wodę! Podczas czyszczenia traktorka wodą na- leży uważać na to, aby do instalacji elek- trycznej nie dostawała się woda! Do czyszczenia silnika i wszystkich punktów łoży- skowania (koła, przekładnia, łożyskowanie noży) nie wolno używać wody ani też myjki wysokoci- śnieniowej. Wnikająca do układu zapłonowego, gaźnika i fil- tra powietrza woda może być przyczyną usterek. Woda w punktach łożyskowania może prowadzić do utraty smarowania, a tym samym do zniszcze- nia łożysk. Do usuwania zanieczyszczenia i resztek trawy należy używać szmatki, zmiotki, pędzla z długim trzonkiem lub podobnych narzędzi.

8.3 Czyszczenie kanału wyrzutowego

Regularne czyszczenie gwarantuje bezproblemo- wą regulację wysokości koszenia. Kanał wyrzutnika zbudowany jest z dwóch wsu- niętych do siebie części. Dolna część zamocowa- na jest na stale w obudowie kosiarki. Górną część można wyjmować w celu przeprowadzenia czyszczenia.

1. Zdemontować kosz na trawę!

2. Wykręcić śruby (15/1) po lewej i prawej stro-

nie kanału wyrzutowego.211 Transport

3. Wyciągnąć kanał wyrzutowy (15/2) do tyłu

przez tylną ściankę.

4. Dokładnie oczyścić górny i dolny kanał wy-

5. Włożyć kanał wyrzutnika do tylnej ścianki.

Przy tym należy uważać na to, aby górna i dolna część równo schodziły się.

6. Przykręcić kanał dwoma śrubami mocujący-

7. Zamontować kosz na trawę.

9 TRANSPORT OSTRZEŻENIE! Ryzyko zmiażdżenia powodowane przez przewracające się urządzenie! Masa własna urządzenia może powodo- wać ciężkie urazy osób.

Zachować dużą ostrożność podczas załadunku i rozładunku urządzenia do transportu w pojeździe lub na przyczepie! Podczas transportu traktorka ogrodowego przy użyciu sprzętu transportowego (np. przyczepa samochodu ciężarowego) pod przyrząd tnący na- leży podłożyć odpowiedni element odciążający zawieszenie przyrządu tnącego. Podczas transportu należy zwracać uwagę na wystarczający udźwig środka transportu i odpo- wiednie zabezpieczenie traktorka.

10 KONSERWACJA IPIELĘGNACJA

Zagrożenia podczas prac związanych z utrzymaniem w ruchu! Zasady w przypadku wszystkich prac związanych z utrzymaniem w ruchu:

Wyłączyć silnik i wyjąć kluczyk ze stacyjki za- płonowej.

Odłączyć wtyczkę/wtyczki przewodów zapło- nowych świecy.

Zdemontowane przed pracami związanymi z utrzymaniem w ruchu zabezpieczenia należy ponownie zamontować po zakończeniu prac.

NIEBEZPIECZEŃSTWO POPARZENIA: Prace przy traktorku należy wykonywać do- piero po jego schłodzeniu. Silnik, przekładnia i tłumik nagrzewają się bardzo podczas pra- cy!

TYCH: Podczas prac przy narzędziach tnących nale- ży uważać na ostre noże. W przypadku wie- loostrzowych narzędzi koszących ruch jedne- go z narzędzi może prowadzić do uruchomie- nia innych narzędzi.

W przypadku wymiany części wolno stoso- wać wyłącznie oryginalne części zamienne.

W razie wątpliwości należy zawsze kontakto- wać się z wyspecjalizowanym punktem ser- wisowym lub producentem.

10.1 Plan konserwacji

Następujące prace mogą być przeprowadzane samodzielnie przez użytkownika. Wszystkie po- zostałe prace konserwacyjne, serwisowe i zwią- zane z utrzymaniem w ruchu należy przeprowa- dzać w autoryzowanym warsztacie serwisowym. Dodatkowo należy stosować się do zaleceń doty- czących zalecanych corocznych prac smarowni- czych wg planu smarowania. WSKAZÓWKA Przy dużym obciążeniu i wysokich tem- peraturach interwały serwisowe mogą ulec skróceniu. Czynność Przed każdym użyciem Po każ- dym uży- ciu Po pierw- szych 5 godzi- nach Co 25 ro- boczogo- dzin Co 50 ro- boczogo- dzin Przed każdym złoże- niem na magazyn Kontrola poziomu oleju w sil- niku

Wymiana oleju silnikowego

X X Czyszczenie filtra powietrza

Wymiana filtra powietrza

Konserwacja ipielęgnacja Czynność Przed każdym użyciem Po każ- dym uży- ciu Po pierw- szych 5 godzi- nach Co 25 ro- boczogo- dzin Co 50 ro- boczogo- dzin Przed każdym złoże- niem na magazyn Kontrola świecy zapłonowej

Kontrola hamulca (próbne hamowanie na prostym od- cinku)

Kontrola ciśnienia w oponach X Kontrola noży tnących X Kontrola mocowania elemen- tów X X Kontrola paska klinowego (kontrola wzrokowa)

Czyszczenie traktorka ogro- dowego

Czyszczenie kratki wlotu po- wietrza w silniku

Czyszczenie przekładni z resztek trawy i pokosu X X )* patrz instrukcja obsługi producenta silnika

10.2 Plan smarowania

Aby zapewnić lekkość poruszania się ruchomych części, zalecamy smarowanie raz w roku poniż- szych punktów. Przed przystąpieniem do smarowania lub spry- skania smarem oczyścić szmatką wszystkie prze- znaczone do smarowania punkty. Ze względu na ryzyko korozji nie wolno używać wody. Punkty smarowania:

Wprowadzić smar uniwersalny do smarow- niczki (18/1) na zwrotnicy po prawej i lewej stronie.

Spryskać olejem w aerozolu łożyskowanie osi przedniej na ramie (18/2).

Nasmarować smarem uniwersalnym seg- ment zębaty (19/1) i zębnik w przekładni kie- rowniczej.

Nasmarować smarem uniwersalnym łożyska rolkowe (17/1) i piastę na osi przedniej (20/1) i tylnej (20/2). WSKAZÓWKA Przed smarowaniem osi i łożysk należy zdemontować przednie i tylne koła.

Punkty obrotowe i łożyskowane: Smarowanie wszystkich ruchomych punktów obrotowych i łożyskowanych.

Wymiany kół można dokonywać tylko na pozio- mym istabilnym podłożu.

1. Ustawić traktorek ogrodowy w odpowiednim

miejscu, wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.

2. Do końca wcisnąć pedał hamulca (03/1) i za-

blokować go za pomocą dźwigni ustalającej (03/2).

3. Zabezpieczyć traktorek przed przemieszcze-

niem, podkładając odpowiednie kliny. Kliny należy podkładać po niepodnoszonej stronie.

4. Traktorek ogrodowy należy podnosić odpo-

wiednim narzędziem do podnoszenia (np. no- życowym podnośnikiem samochodowym) umieszczonym po stronie, po której ma być wymieniane koło. Traktorek należy podnieść na tyle, aby wymieniane koło mogło się swo- bodnie obracać. Uwaga! Niebezpieczeństwo uszkodzenia urządzenia. Podczas podnoszenia należy uważać na to, aby nie wygiąć żadnych elementów traktorka.213 Konserwacja ipielęgnacja Podnośnik należy podkładać wyłącznie pod stabilne elementy metalowe.

5. Zabezpieczyć traktorek ogrodowy na elemen-

cie nośnym podwozia za pomocą stabilnej podkładki (np. kantówki) w taki sposób, aby w przypadku zsunięcia lub przewrócenia się podnośnika traktorek nie spadł w dół.

6. Zdjąć kołpak ochronny (16/1).

7. Wyjąć podkładkę zabezpieczającą za pomo-

cą śrubokręta (16/2). Odłożyć podkładkę za- bezpieczającą w miejsce, w którym nie zgubi się.

8. Zdjąć podkładkę (16/3).

Zdjąć koło z osi. Wskazówka:Przy zdejmowaniu tylnych kół z osi należy uważać na to, aby nie zgubić wpu- stów!

10. Przed ponownym zamontowaniem koła oczy-

ścić oś i otwór w kole i nasmarować je sma- rem wielozadaniowym.

Nałożyć koło na oś. Wskazówka:Podczas osadzania tylnych kół rowki wpustu pasowanego i tylnego koła mu- szą być wzajemnie ustawione w taki sposób, aby można było łatwo wsunąć wpust.

12. Nałożyć na oś podkładkę.

13. Wcisnąć podkładkę zabezpieczającą do row-

ka na osi. W przypadku ewentualnego korzy- stania ze szczypiec należy uważać na to, aby nie uszkodzić nimi osi.

14. Nałożyć na oś kołpak ochronny.

15. Zabrać podkładkę zabezpieczającą traktorek

przed opadnięciem w dół i ostrożnie opuścić traktorek na ziemię przy pomocy podnośnika.

10.4 Akumulator rozruchowy

W zakresie dostawy traktorka ogrodowego nie ma prostownika służącego do ładowania akumu- latora rozruchowego. Dokładne oznaczenie akumulatora: patrz skrzyn- ka na akumulator. Akumulator rozruchowy znaj- duje się pod pokrywą silnika. Akumulator rozruchowy jest już fabrycznie nała- dowany. Zasady bezpieczeństwa OSTRZEŻENIE! Zagrożenie w wyniku nieprawidłowe- go obchodzenia się z akumulatorem rozruchowym! W celu uniknięcia zagrożeń wynikają- cych z nieprawidłowego obchodzenia się z akumulatorem należy stosować się do poniższych punktów!

Akumulatora rozruchowego nie wolno prze- chowywać i podgrzewać w bezpośrednim są- siedztwie źródeł otwartego ognia. Nie wolno go również kłaść na elementach grzejnych. Ryzyko wybuchu.

Akumulator rozruchowy należy przechowy- wać zimą w chłodnym i suchym pomieszcze- niu (10 – 15°C). W trakcie jego przechowy- wania należy unikać temperatur poniżej tem- peratury zamarzania.

Należy unikać przechowywania akumulatora rozruchowego przez dłuższy czas w nienała- dowanym stanie. Jeżeli akumulator rozrucho- wy nie był używany przez dłuższy czas, nale- ży go naładować odpowiednim prostowni- kiem.

Należy uważać na to, aby nie zniszczyć aku- mulatora rozruchowego. Elektrolit (kwas siar- kowy) powoduje oparzenia na skórze i odzie- ży – natychmiast przemyć dużą ilością wody.

Akumulator rozruchowy należy utrzymywać w czystym stanie. Do przecierania używać wy- łącznie suchej szmatki. Nie stosować wody, benzyny, rozcieńczalnika lub podobnych środków!

Zaciski przyłączeniowe należy utrzymywać w czystym stanie i smarować je specjalnym smarem do zacisków.

Zacisków przyłączeniowych nie wolno zwie- rać. Ładowanie akumulatora rozruchowego Ładowanie akumulatora jest konieczne:

Przed złożeniem na magazyn przed zimową przerwą w pracy.

W przypadku dłuższej przerwy w pracy urzą- dzenia (ponad 3 miesiące).PL

Konserwacja ipielęgnacja OSTRZEŻENIE! Zagrożenie w wyniku nieprawidłowe- go ładowania akumulatora! Prąd ładujący prostownika nie może przekraczać wartości 5A, a napięcie ła- dujące powinno wynosić maks. 14,4V. Przy wyższym napięciu ładującym nale- ży liczyć się z ryzykiem wybuchu aku- mulatora rozruchowego! Przed pracami przy akumulatorze należy zawsze wyciągnąć kluczyk ze stacyjki zapłonowej. Zalecamy ładowanie tego bezobsługowego i ga- zoszczelnego akumulatora przy pomocy specjal- nie przeznaczonego do tego celu prostownika (do kupienia w specjalistycznych sklepach). Przed ładowaniem akumulatora należy zapoznać się z instrukcją obsługi producenta prostownika. OSTROŻNIE! Ryzyko zwarcia! Aby uniknąć zwarcia, należy zawsze w pierwszej kolejności odłączać od akumu- latora kabel minusowy (-). Należy go również podłączać na końcu! Przed pracami przy akumulatorze należy zawsze wyciągać kluczyk ze stacyjki za- płonowej!

1. Wyciągnąć kluczyk zapłonowy (05).

2. Otworzyć pokrywę silnika.

3. Połączyć klemy prostownika z zaciskami

przyłączeniowymi akumulatora. WSKAZÓWKA Pamiętać o prawidłowym podłączaniu biegunów:

Czerwona klema = biegun dodatni

Czarna klema = biegun minusowy

4. Podłączyć prostownik do zasilania sieciowe-

10.5 Demontaż przyrządu tnącego

Przyrząd mocujący należy zdemontować, aby móc korzystać z traktorka przy pracach zimo- wych oraz w przypadku wymiany paska klinowe- go.

1. Skręcić przednie koła (29/1) do oporu w le-

2. Usunąć kosz na trawę (30/1).

3. Wymontować kanał wyrzutowy (15/2).

4. Odkręcić śrubę z łbem walcowym (31/1)

uchwytu kanału o 5–6 obrotów.

5. Opuścić zespół tnący (32/1) za pomocą dźwi-

gni regulacji wysokości koszenia (32/2) do najniższego położenia.

6. Odczepić sprężyną naciągową (33/1) na ze-

7. Ponownie ustawić zespół tnący (34/1) za po-

mocą dźwigni regulacji wysokości koszenia (34/2) w najwyższym położeniu.

8. Zdjąć kanał na pasek klinowy (35/1) (35/a).

9. Zdjąć pasek klinowy (36/1) z koła pasowego

10. Ponownie opuścić zespół tnący (32/1) za po-

mocą dźwigni regulacji wysokości koszenia (32/2) do najniższego położenia.

11. Usunąć kołki zabezpieczające (4 szt.) (38/1)

na pałąkach mocujących zespołu tnącego.

12. Zdjąć pałąki mocujące przez sworznie (38).

13. Wyciągnąć zespół tnący w prawo do kierunku

10.6 Wymiana paska klinowego

1. Odkręcić nakrętki zabezpieczające (6 szt.)

2. Zdjąć kanał na pasek klinowy (22/1).

3. Odczepić prawą osłonę (23/1) zespołu tnące-

4. Odczepić lewą osłonę (24/1) zespołu tnącego

5. Nieco odkręcić śrubę (25/1) na rolce napina-

jącej (25/2), aż będzie można wyciągnąć pa- sek klinowy (25/3).

6. Wyjąć pasek klinowy.

WSKAZÓWKA Prowadzenie i położenie paska klinowe- go zależą od danego typu urządzenia. Należy stosować się do naklejki ze wskazówkami umieszczonej na przyrzą- dzie tnącym. Zakładanie nowego paska klinowego

1. Nałożyć pasek klinowy wokół lekko poluzo-

wanej rolki napinającej i ponownie przykręcić rolkę (27, 28).

2. Założyć pasek klinowy zgodnie z kolejnością

(27/a – d, 28/a – d) wokół rolek, zwracając215 Przechowywanie uwagę na prowadzenie i położenie paska kli- nowego. 11 PRZECHOWYWANIE Traktorek ogrodowy należy przechowywać w miejscu zabezpieczonym przed warunkami pogo- dowymi, w szczególności przed wilgocią, desz- czem i dłuższym bezpośrednim promieniowa- niem słonecznym. W żadnym wypadku nie wolno przechowywać traktora z napełnionym paliwem zbiornikiem we- wnątrz budynku, w którym opary paliwa mogłyby mieć kontakt z otwartym źródłem ognia lub iskra- mi. Traktorek należy przechowywać wyłącznie w pomieszczeniach przeznaczonych do parkowania pojazdów silnikowych. W przypadku dłuższych okresów magazynowa- nia, np. na okres zimy, unikać w miarę możliwo- ści pozostawiania traktorka ogrodowego z peł- nym zbiornikiem paliwa. Może dojść do ulatniania się paliwa. Przed długookresową przerwą w eksploatacji na- leży spuścić paliwo ze zbiornika i gaźnika, aby zapobiec odkładaniu się osadów, a tym samym problemom z uruchomieniem silnika. Więcej in- formacji na ten temat można uzyskać wyspecjali- zowany punkcie serwisowym.

12 POMOC WPRZYPADKU USTEREK

OSTROŻNIE! Niebezpieczeństwo skaleczenia Poruszające się części urządzenia oostrych krawędziach mogą spowodo- wać obrażenia.

Podczas wykonywania prac związa- nych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze nosić rękawice ochronne! WSKAZÓWKA W przypadku zakłóceń, które nie zostały wymienione w tej tabeli, lub takich, któ- rych nie można usunąć we własnym za- kresie, należy skontaktować się z na- szym działem obsługi klienta. Usterka Przyczyna Usuwanie Silnik nie uruchamia się. Brak paliwa. Napełnić zbiornik; sprawdzić odpowie- trzenie zbiornika; sprawdzić filtr paliwa. Niewłaściwe, zanieczyszczone lub stare paliwo w zbiorniku. Należy zawsze używać świeżego paliwa z czystych zbiorników; oczyścić gaźnik (warsztat obsługowo-naprawczy). Zanieczyszczony filtr powietrza. Przeczyścić filtr powietrza (patrz instruk- cja obsługi producenta silnika). Brak iskry zapłonowej. Przeczyścić świecę zapłonową, w razie potrzeby zamontować nową świecę, sprawdzić kable zapłonowe, sprawdzić układ zapłonu (warsztat obsługowo-na- prawczy). W wyniku kilkukrotnych prób roz- ruchu za dużo paliwa w komorze spalania silnika. Wykręcić i osuszyć świecę zapłonową. Nie działa rozrusznik. Rozładowany akumulator rozru- chowy. Naładować akumulator. Nie działa wyłącznik bezpieczeń- stwa przy fotelu kierowcy. Zająć prawidłową pozycję na fotelu kie- rowcy; uszkodzony wyłącznik. Nie działa wyłącznik bezpieczeń- stwa w pedale hamulca. Wcisnąć do oporu pedał hamulca. Załączony zespół tnący. Wyłączyć zespół tnący.PL

Pomoc wprzypadku usterek Usterka Przyczyna Usuwanie Bezpiecznik na kablu (+) akumu- latora rozruchowego. Sprawdzić bezpiecznik, w razie potrze- by wymienić. Spadająca moc silni- ka. Za wysoka lub zbyt wilgotna tra- wa. Skorygować wysokość koszenia; za- pewnić wolną przestrzeń do pracy ze- społu tnącego cofając trochę kosiarkę. Zapchany kanał wyrzutowy/ze- spól tnący. Wyłączyć silnik i wyjąć kluczyk ze sta- cyjki zapłonowej! Oczyścić kanał wyrzutowy/zespół tnący. Zanieczyszczony filtr powietrza. Przeczyścić filtr powietrza (patrz instruk- cja obsługi producenta silnika). Nieprawidłowe ustawienie gaźni- ka. Zlecić sprawdzenie ustawienia (warsztat obsługowo-naprawczy). Mocno zużyty nóż. Wymienić nóż (warsztat obsługowo-na- prawczy). Za duża prędkość jazdy. Zmniejszyć prędkość jazdy. Kosiarka mocno wi- bruje. Zespół tnący jest uszkodzony. Sprawdzić zespół tnący (warsztat obsłu- gowo-naprawczy). Traktorek ogrodowy nie rusza. W przypadku napędu hydrosta- tycznego: brak napędu jazdy. Przestawić dźwignię obejścia do położe- nia pracy (patrz Rozdział 7.3 "Prze- mieszczanie traktorka ogrodowego", strona206). Nierówne koszenie. Zużyte lub nieostre noże. Wymienić lub naostrzyć noże. Wyważyć naostrzone noże (warsztat obsługowo- naprawczy)! Nieprawidłowa wysokość kosze- nia. Skorygować wysokość koszenia. Za niskie obroty silnika. Ustawić maksymalne obroty silnika. Za duża prędkość jazdy. Zredukować prędkość jazdy. Różne ciśnienie w oponach. Napompować do uzyskania prawidłowej wartości ciśnienia powietrza. Odczytać na oponie prawidłowe wartości ciśnienia powietrza. Kosz na trawę nie na- pełnia się. Za nisko ustawiona wysokość koszenia. Skorygować wysokość koszenia. Trawa jest wilgotna – jest za ciężka do przenoszenia za po- mocą strumienia powietrza. Przesunąć operację koszenia, dopóki powierzchnia trawnika nie wyschnie. Mocno zużyty nóż. Wymienić noże. (punkt serwisowy) Za wysoka trawa. 2-krotnie skosić trawę:

1. przejście: maks. wysokość kosze-

nia217 Gwarancja Usterka Przyczyna Usuwanie

2. przejście: żądana wysokość ko-

szenia. Zatkany worek z tkaniny – brak przepływu powietrza. Oczyścić worek z tkaniny. Zanieczyszczony kanał wyrzuto- wy/zespół tnący. Oczyścić kanał wyrzutowy/zespół tnący. Nie działa wskaźnik napełnienia. Resztki z koszenia na dźwigni wskaźnika napełnienia. Usunąć resztki z koszenia z dźwigni wskaźnika napełnienia. Następnie sprawdzić swobodę ruchu. Napęd trakcyjny, ha- mulec, sprzęgło i ze- spół tnący. Wszelkie prace serwisowe w zakresie powyższych podzespołów należy wyko- nywać wyłącznie w autoryzowanym punkcie serwisowym! 13 GWARANCJA Ewentualne wady materiałowe lub produkcyjne wurządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń ztytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie zprawem obowiązującym wkraju, wktórym produkt został zakupiony. Gwarancja obowiązuje tylko wprzypadku:

zastosowania się do treści niniejszej instrukcji obsługi

prawidłowego postępowania,

stosowania oryginalnych części zamiennych. Gwarancja wygasa wprzypadku:

samodzielnych prób naprawy,

samodzielnych zmian technicznych,

zastosowania niezgodnie zprzeznaczeniem. Gwarancja nie obejmuje:

uszkodzeń lakieru spowodowanych zwykłym zużyciem

części zużywalnych, oznaczonych na wykazie części zamiennych ramką xxxxxx (x)

silników spalinowych (w tym przypadku obowiązują oddzielne warunki gwarancji ustalone przez producenta) Okres gwarancji rozpoczyna się od momentu nabycia przez pierwszego użytkownika końcowego. De- cydujące znaczenie ma tutaj data dokumentu zakupu. Należy zwrócić się do dystrybutora lub najbliż- szego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz do- wód zakupu. Niniejsza deklaracja nie narusza ustawowych roszczeń nabywcy wstosunku do sprze- dawcy ztytułu wad.CZ

Kryty žacieho mechanizmu

2. Nustatykite pjovimo mechanizmą ties di-
