ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T 16103.7 HD V2 SOLO

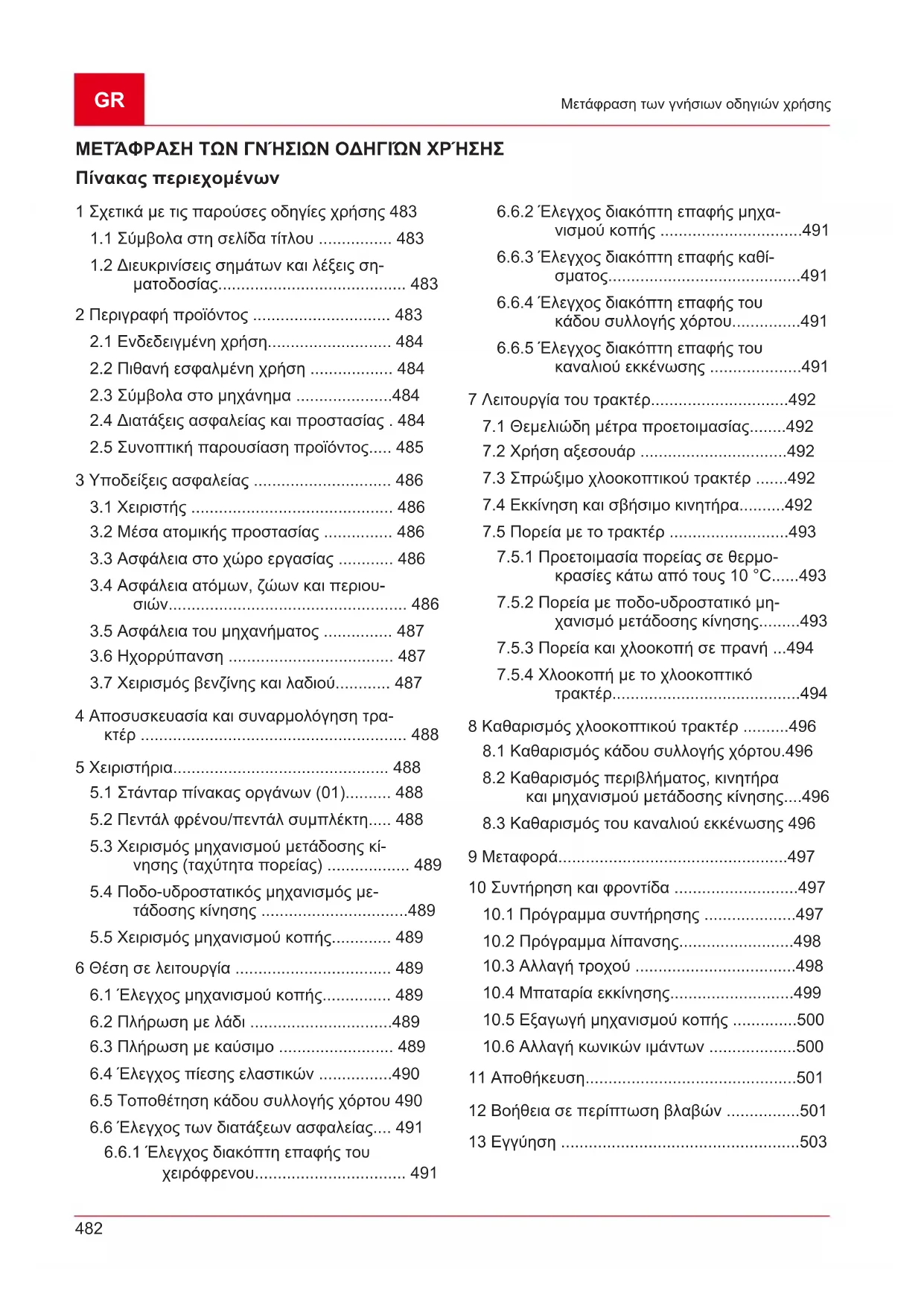

Μετάφραση των γνήσιων οδηγιών χρήσης ΜΕΤΆΦΡΑΣΗ ΤΩΝ ΓΝΉΣΙΩΝ ΟΔΗΓΙΏΝ ΧΡΉΣΗΣ Πίνακας περιεχομένων 1 Σχετικά με τις παρούσες οδηγίες χρήσης 483

1.1 Σύμβολα στη σελίδα τίτλου ................ 483

1.2 Διευκρινίσεις σημάτων και λέξεις ση-

ματοδοσίας......................................... 483 2 Περιγραφή προϊόντος .............................. 483

2.1 Ενδεδειγμένη χρήση........................... 484

2.2 Πιθανή εσφαλμένη χρήση .................. 484

2.3 Σύμβολα στο μηχάνημα .....................484

2.4 Διατάξεις ασφαλείας και προστασίας . 484

2.5 Συνοπτική παρουσίαση προϊόντος..... 485

3 Υποδείξεις ασφαλείας .............................. 486

3.1 Χειριστής ............................................ 486

3.2 Μέσα ατομικής προστασίας ............... 486

3.3 Ασφάλεια στο χώρο εργασίας ............ 486

3.4 Ασφάλεια ατόμων, ζώων και περιου-

σιών.................................................... 486

3.5 Ασφάλεια του μηχανήματος ............... 487

3.6 Ηχορρύπανση .................................... 487

3.7 Χειρισμός βενζίνης και λαδιού............ 487

4 Αποσυσκευασία και συναρμολόγηση τρα- κτέρ .......................................................... 488 5 Χειριστήρια............................................... 488

5.1 Στάνταρ πίνακας οργάνων (01).......... 488

5.2 Πεντάλ φρένου/πεντάλ συμπλέκτη..... 488

5.3 Χειρισμός μηχανισμού μετάδοσης κί-

νησης (ταχύτητα πορείας) .................. 489

5.4 Ποδο-υδροστατικός μηχανισμός με-

τάδοσης κίνησης ................................489

5.5 Χειρισμός μηχανισμού κοπής............. 489

6 Θέση σε λειτουργία .................................. 489

6.1 Έλεγχος μηχανισμού κοπής............... 489

6.2 Πλήρωση με λάδι ...............................489

6.3 Πλήρωση με καύσιμο ......................... 489

6.4 Έλεγχος πίεσης ελαστικών ................490

6.5 Τοποθέτηση κάδου συλλογής χόρτου 490

6.6 Έλεγχος των διατάξεων ασφαλείας.... 491

6.6.1 Έλεγχος διακόπτη επαφής του

χειρόφρενου................................. 491

6.6.2 Έλεγχος διακόπτη επαφής μηχα-

νισμού κοπής ...............................491

6.6.3 Έλεγχος διακόπτη επαφής καθί-

σματος..........................................491

6.6.4 Έλεγχος διακόπτη επαφής του

κάδου συλλογής χόρτου...............491

6.6.5 Έλεγχος διακόπτη επαφής του

καναλιού εκκένωσης ....................491 7 Λειτουργία του τρακτέρ..............................492

7.1 Θεμελιώδη μέτρα προετοιμασίας........492

7.2 Χρήση αξεσουάρ ................................492

7.3 Σπρώξιμο χλοοκοπτικού τρακτέρ .......492

7.4 Εκκίνηση και σβήσιμο κινητήρα..........492

7.5 Πορεία με το τρακτέρ ..........................493

7.5.1 Προετοιμασία πορείας σε θερμο-

κρασίες κάτω από τους 10°C......493

7.5.2 Πορεία με ποδο-υδροστατικό μη-

χανισμό μετάδοσης κίνησης.........493

7.5.3 Πορεία και χλοοκοπή σε πρανή ...494

7.5.4 Χλοοκοπή με το χλοοκοπτικό

τρακτέρ.........................................494 8 Καθαρισμός χλοοκοπτικού τρακτέρ ..........496

8.1 Καθαρισμός κάδου συλλογής χόρτου.496

8.2 Καθαρισμός περιβλήματος, κινητήρα

και μηχανισμού μετάδοσης κίνησης....496

8.3 Καθαρισμός του καναλιού εκκένωσης 496

9 Μεταφορά..................................................497 10 Συντήρηση και φροντίδα ...........................497

10.1 Πρόγραμμα συντήρησης ....................497

10.2 Πρόγραμμα λίπανσης.........................498

10.3 Αλλαγή τροχού ...................................498

10.4 Μπαταρία εκκίνησης...........................499

10.5 Εξαγωγή μηχανισμού κοπής ..............500

10.6 Αλλαγή κωνικών ιμάντων ...................500

11 Αποθήκευση..............................................501 12 Βοήθεια σε περίπτωση βλαβών ................501 13 Εγγύηση ....................................................503483 Σχετικά με τις παρούσες οδηγίες χρήσης 1 ΣΧΕΤΙΚΆ ΜΕ ΤΙΣ ΠΑΡΟΎΣΕΣ ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ

Το πρωτότυπο κείμενο αυτών των οδηγιών χρήσης έχει συνταχθεί στη γερμανική γλώσ- σα. Όλες οι λοιπές γλωσσικές εκδοχές αποτε- λούν μεταφράσεις του πρωτότυπου κειμένου.

Διαβάστε οπωσδήποτε τις παρούσες οδηγίες λειτουργίας πριν από τη θέση σε λειτουργία. Αυτό αποτελεί προϋπόθεση για την ασφαλή εργασία και τον απρόσκοπτο χειρισμό.

Φυλάσσετε τις παρούσες οδηγίες λειτουργίας με τέτοιον τρόπο ώστε να μπορείτε να ανα- τρέξετε σε αυτές εάν χρειαστείτε κάποια πλη- ροφορία για το μηχάνημα.

Μεταβιβάζετε σε τρίτα άτομα το μηχάνημα μόνο μαζί με τις παρούσες οδηγίες λειτουργί-

Διαβάζετε και τηρείτε τις υποδείξεις ασφαλεί- ας και προειδοποίησης των παρουσών οδη- γιών λειτουργίας.

Τα χλοοκοπτικά τρακτέρ παραδίδονται σε δι- άφορες παραλλαγές εξοπλισμού. Προσέξτε ότι οι εικόνες μπορεί να διαφέρουν κάπως α- πό το πρωτότυπο. Σε περίπτωση δυσκολίας κατανόησης των περιγραφών, απευθυνθείτε σε εξειδικευμένο συνεργείο ή στον κατασκευ-

Προσέξτε τις συνοδευτικές οδηγίες συναρμο- λόγησης και λειτουργίας του βενζινοκινητήρα.

1.1 Σύμβολα στη σελίδα τίτλου

Σύμβολο Σημασία Διαβάστε οπωσδήποτε τις παρού- σες οδηγίες λειτουργίας πριν από τη θέση σε λειτουργία. Αυτό αποτελεί προϋπόθεση για την ασφαλή εργα- σία και τον απρόσκοπτο χειρισμό. Οδηγίες λειτουργίας Μην λειτουργείτε το βενζινοκίνητο μηχάνημα κοντά σε εκτεθειμένες φλόγες ή πηγές θερμότητας.

1.2 Διευκρινίσεις σημάτων και λέξεις

Παρουσιάζει μια άμεσα επικίνδυνη κατά- σταση, η οποία – εάν δεν αποφευχθεί – έχει ως συνέπεια θάνατο ή σοβαρό τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρουσιάζει μια πιθανώς επικίνδυνη κα- τάσταση, η οποία – εάν δεν αποφευχθεί – θα μπορούσε να έχει ως συνέπεια θά- νατο ή σοβαρό τραυματισμό.

Παρουσιάζει μια πιθανώς επικίνδυνη κα- τάσταση, η οποία – εάν δεν αποφευχθεί – θα μπορούσε να έχει ως συνέπεια ε- λαφρύ ή μέτριο τραυματισμό.

Παρουσιάζει μια κατάσταση, η οποία – εάν δεν αποφευχθεί – θα μπορούσε να έχει ως συνέπεια υλικές ζημιές.

Ειδικές υποδείξεις για καλύτερη κατανό- ηση και χειρισμό. 2 ΠΕΡΙΓΡΑΦΉ ΠΡΟΪΌΝΤΟΣ Τα χλοοκοπτικά τρακτέρ με πίσω εκκένωση κατα- σκευάζονται σε διάφορες εκδόσεις. Στις παρακά- τω περιγραφές των παρουσών οδηγιών λειτουρ- γίας προσέξτε να διαβάζετε τη σωστή περιγραφή για το δικό σας χλοοκοπτικό τρακτέρ. Χαρακτηριστικά του χλοοκοπτικού τρακτέρ σας:

Μηχανισμός μετάδοσης κίνησης: ποδο-υδρο-

Συμπλέκτης μαχαιριών: ηλεκτρομαγνητικός

Άδειασμα κάδου: Τηλεσκοπικός μοχλός Επιπλέον υπάρχουν διαφορές στα συστήματα α- λέσματος χόρτου, στον τύπο του κινητήρα, στην ισχύ του κινητήρα και στο πλάτος κοπής. Διαφορές τύπων: ■ Πλάτος κοπής ■ Είδος μηχανισμού μετάδοσης κίνησης (T3 και T2) ■ Όγκος κάδου 220l, 250 l ή 300lGR

2.1 Ενδεδειγμένη χρήση

Το χλοοκοπτικό τρακτέρ προορίζεται για την χλο- οκοπή σε οικιακούς κήπους και για χόμπι σε κλί- ση πρανούς έως 10° (18%). Πρόσθετες εφαρμο- γές όπως π.χ. το άλεσμα επιτρέπονται μόνο με χρήση των γνήσιων αξεσουάρ και τηρώντας τις μέγιστες τιμές επιβάρυνσης. Tο παρόν εργαλείο προορίζεται αποκλειστικά για χρήση στον ιδιωτικό τομέα. Κάθε άλλη χρήση, καθώς και μη επιτρεπόμενες μετασκευές και προ- σθήκες θεωρούνται ως μη προβλεπόμενες και έ- χουν ως αποτέλεσμα την απώλεια της εγγύησης και του πιστοποιητικού συμμόρφωσης (σήμα CE), καθώς και κάθε αξίωσης ευθύνης για ζημίες του χρήστη ή τρίτων από τον κατασκευαστή.

2.2 Πιθανή εσφαλμένη χρήση

Το χλοοκοπτικό τρακτέρ δεν έχει σχεδιαστεί για ε- παγγελματική χρήση σε δημόσια πάρκα, αθλητι- κές εγκαταστάσεις, τη γεωργία ή τη δασοκομία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι από την υπερβολική επιβά- ρυνση του χλοοκοπτικού τρακτέρ! Κατά τη χρήση ρυμούλκας προσέχετε να μην γίνεται υπέρβαση των επιτρεπόμε- νων φορτίων έλξης και των επιτρεπόμε- νων ανωφερειών/κατωφερειών. Μια τέ- τοια υπέρβαση μπορεί να επιβαρύνει υ- περβολικά την πεδητική ισχύ του χλοο- κοπτικού τρακτέρ και να προκαλέσει επι- κίνδυνες καταστάσεις!

Προσέξτε ότι το χλοοκοπτικό τρακτέρ δεν έχει άδεια κίνησης σε δρόμο και συ- νεπώς δεν επιτρέπεται να κινείται σε δη- μόσιους δρόμους!

2.3 Σύμβολα στο μηχάνημα

Διαβάζετε τις οδηγίες χρήσης πριν από τη θέση σε λειτουργία! Στη διάρκεια της χλοοκοπής πρέ- πει τα άλλα άτομα, ιδιαίτερα τα ζώα και τα παιδιά, να διατηρού- νται μακριά από την περιοχή ερ-

Πριν από εργασίες συντήρησης και επισκευής πρέπει να βγάζετε το κλειδί της μίζας! Προσοχή Κίνδυνος! Κρατάτε μα- κριά τα χέρια και τα πόδια από το σύστημα κοπής! Μην κινείστε σε πρανή με κλίση πάνω από 10° (18%)! Κίνδυνος: Μην πατάτε εδώ! Κίνδυνος εγκαυμάτων από θερ- μές επιφάνειες κάτω από το κά-

2.4 Διατάξεις ασφαλείας και προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από διατάξεις προστασίας που έχουν αφαιρεθεί ή στις οποίες έ- χουν γίνει παρεμβάσεις! Απαγορεύεται κάθε λειτουργία με διατά- ξεις προστασίας που έχουν αφαιρεθεί ή στις οποίες έχουν γίνει παρεμβάσεις. Οι χαλασμένες διατάξεις προστασίας πρέ- πει να επισκευάζονται αμέσως ή να αντι- καθίστανται! Στις διατάξεις προστασίας ανήκουν κυρίως τα ε-

Διακόπτης επαφής φρένου

Διακόπτης επαφής μηχανισμού κοπής

Διακόπτης επαφής κάδου συλλογής χόρτου

Διακόπτης επαφής καθίσματος

Καλύμματα μηχανισμού κοπής

Διακόπτης επαφής καναλιού εκκένωσης485 Περιγραφή προϊόντος

2.5 Συνοπτική παρουσίαση προϊόντος

1 Καπό κινητήρα 10 Ξεκλείδωμα κάδου (μόνο 300l) 2 Τιμόνι 11 Διάταξη συγκράτησης με πνευματικό αμορ-

3 Πίνακας οργάνων 12 Παράκαμψη μηχανισμού μετάδοσης κίνη-

4 Μοχλός ακινητοποίησης πεντάλ φρένου 13 Ρύθμιση ύψους κοπής 5 Κάθισμα οδηγού 14 Μηχανισμός κοπής 6 Σύστημα αναγγελίας στάθμης πλήρωσης 15 Χειριστήριο οπισθοπορείας μηχανισμού με- τάδοσης κίνησης 7 Λαβή συγκράτησης του κάδου συλλογής

16 Χειριστήριο εμπροσθοπορείας μηχανισμού μετάδοσης κίνησης 8 Μοχλός ενεργοποίησης του κάδου συλλο-

17 Πεντάλ φρένου 9 Κάδος συλλογής χόρτουGR

Υποδείξεις ασφαλείας 3 ΥΠΟΔΕΊΞΕΙΣ ΑΣΦΑΛΕΊΑΣ

Θανάσιμος κίνδυνος και κίνδυνος σο- βαρότατων τραυματισμών! Η άγνοια των υποδείξεων ασφαλείας και των οδηγιών χρήσης μπορεί να έχει ως αποτέλεσμα σοβαρότατους τραυματι- σμούς ή και τον θάνατο.

Τηρείτε όλες τις υποδείξεις ασφαλεί- ας και τις οδηγίες χρήσης αυτών των οδηγιών λειτουργίας καθώς και των οδηγιών λειτουργίας, στις οποίες γί- νεται παραπομπή, πριν χρησιμοποι- ήσετε τη μηχανή.

Φυλάξτε όλα τα παραδιδόμενα έγ- γραφα για μελλοντική χρήση.

Νέοι ηλικίας κάτω των 16 ετών ή άλλα άτομα που δεν γνωρίζουν τις οδηγίες λειτουργίας α- παγορεύεται να χρησιμοποιούν το μηχάνημα. Λαμβάνετε υπόψη τις τυχόν προδιαγραφές α- σφαλείας για την ελάχιστη ηλικία του χρήστη της εκάστοτε χώρας.

Ο χειρισμός του μηχανήματος δεν επιτρέπε- ται να γίνεται υπό τη επήρεια αλκοόλ, ναρκω- τικών ή φαρμάκων.

3.2 Μέσα ατομικής προστασίας

Για την αποφυγή τραυματισμών της κεφαλής και μελών του σώματος, καθώς και βλαβών της ακοής, πρέπει να φοράτε ενδύματα και μέσα προστασίας σύμφωνα με τις προδια-

Ο ρουχισμός πρέπει να είναι κατάλληλος (ε- φαρμοστός) και να μην παρεμποδίζει. Σε πε- ρίπτωση μακριών μαλλιών να φοράτε οπωσ- δήποτε δίχτυ μαλλιών. Ποτέ μην φοράτε χα- λαρά ρούχα ή αξεσουάρ που μπορούν να τραβηχτούν μέσα στο μηχάνημα, π.χ. κα- σκόλ, φαρδιά πουκάμισα, μακριές αλυσίδες

Τα μέσα ατομικής προστασίας περιλαμβά-

Ωτασπίδες και προστατευτικά γυαλιά

Μακρύ παντελόνι και ανθεκτικά υποδή-

3.3 Ασφάλεια στο χώρο εργασίας

Εργάζεστε μόνο με το φως της ημέρας ή πο- λύ έντονο τεχνητό φωτισμό.

Το μηχάνημα πρέπει να λειτουργεί μόνο επά- νω σε σταθερό και επίπεδο υπόβαθρο και όχι σε απότομα πρανή.

Προσέχετε την στατική ασφάλεια.

3.4 Ασφάλεια ατόμων, ζώων και

Χρησιμοποιείτε το μηχάνημα αποκλειστικά για τις εργασίες για τις οποίες προορίζεται. Η μη προβλεπόμενη χρήση μπορεί να καταλή- ξει σε τραυματισμούς και υλικές ζημίες.

Ο χρήστης φέρει την ευθύνη για ατυχήματα με άλλα άτομα και την ιδιοκτησία τους.

Κρατάτε μακριά τα τρίτα άτομα από την επι- κίνδυνη περιοχή.

Θέτετε το μηχάνημα σε λειτουργία μόνον ό- ταν δεν βρίσκονται στο χώρο εργασίας άτομα

Διατηρείτε μια απόσταση ασφαλείας από άτο- μα και ζώα ή απενεργοποιήστε τον κινητήρα, όταν πλησιάζουν άτομα ή ζώα.

Ποτέ μην παίρνετε επιβάτες πάνω στο μηχά-

Μην κατευθύνετε ποτέ το νέφος καυσαερίων προς άτομα και ζώα καθώς και προς εύφλε- κτα προϊόντα και αντικείμενα.

Μην αγγίζετε ποτέ το πλέγμα αναρρόφησης και αερισμού, όταν ο κινητήρας βρίσκεται σε λειτουργία. Τα περιστρεφόμενα μέρη του μη- χανήματος ενδέχεται να προκαλέσουν τραυ-

Απενεργοποιείτε πάντοτε το μηχάνημα, όταν δεν το χρειάζεστε, π.χ. όταν αλλάζετε χώρο εργασίας, σε εργασίες συντήρησης και φρο- ντίδας, κατά το γέμισμα του μείγματος βενζί- νης/λαδιού.

Μην κουρεύετε το χόρτο όταν έχει κακοκαιρί- α. Δεν παρέχεται προστασία από κεραυνοβό-

Να κουρεύετε τα χόρτα πάντα εγκάρσια στα

Το χλοοκοπτικό τρακτέρ μπορεί να προκαλέ- σει σοβαρούς τραυματισμούς με το βάρος του. Κατά τη φόρτωση και εκφόρτωση του χλοοκοπτικού τρακτέρ για τη μεταφορά με ό- χημα ή ρυμούλκα να ενεργείτε με πολλή προ-

Το συγκεκριμένο χλοοκοπτικό τρακτέρ δεν ε- πιτρέπεται να ρυμουλκείται. Χρησιμοποιείτε κατάλληλο όχημα για τη μεταφορά σε δημό- σιες οδούς.487 Υποδείξεις ασφαλείας

Το χλοοκοπτικό τρακτέρ δεν επιτρέπεται να λειτουργεί μέσα σε κακώς αεριζόμενες περιο- χές εργασίας (π.χ. γκαράζ). Τα καυσαέρια περιέχουν τοξικό μονοξείδιο του άνθρακα κα- θώς και άλλες βλαβερές ουσίες.

Σε περίπτωση ατυχήματος, απενεργοποιήστε αμέσως το μηχάνημα για να αποφύγετε επι- πλέον τραυματισμούς και καταστροφή αντι-

Μην χρησιμοποιείτε το μηχάνημα με φθαρμέ- να ή ελαττωματικά εξαρτήματα. Τα φθαρμένα ή ελαττωματικά μέρη του μηχανήματος μπο- ρούν να προκαλέσουν σοβαρούς τραυματι-

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και γνήσια αξεσουάρ.

Πριν από κάθε χρήση: Ελέγχετε όλες τις δια- τάξεις ασφαλείας όπως περιγράφεται στις παρούσες οδηγίες λειτουργίας.

Αποθηκεύετε το μηχάνημα εκτός πρόσβασης από τα παιδιά.

Υποδεικνύετε σε παιδιά και νέους να μην παί- ζουν με το μηχάνημα.

3.5 Ασφάλεια του μηχανήματος

Χρησιμοποιείτε το μηχάνημα αποκλειστικά υ- πό τις εξής συνθήκες:

Το μηχάνημα δεν είναι ακάθαρτο.

Το μηχάνημα δεν παρουσιάζει καμία ζη-

Όλα τα χειριστήρια είναι λειτουργικά.

Μην υπερφορτώνετε το μηχάνημα. Το μηχά- νημα προορίζεται για ελαφρές εργασίες στον ιδιωτικό τομέα. Η υπερφόρτωση καταλήγει σε πρόκληση ζημιών στο μηχάνημα.

Μην λειτουργείτε ποτέ το μηχάνημα με φθαρ- μένα ή ελαττωματικά εξαρτήματα. Αντικαθι- στάτε πάντοτε τα ελαττωματικά εξαρτήματα με γνήσια ανταλλακτικά του κατασκευαστή. Σε περίπτωση χρήσης του μηχανήματος με φθαρμένα ή ελαττωματικά εξαρτήματα απο- κλείεται κάθε αξίωση εγγύησης έναντι του κα- τασκευαστή.

Οι εργασίες επισκευής επιτρέπεται να εκτε- λούνται μόνο από αρμόδια ειδικευμένα συ- νεργεία ή από κέντρα σέρβις της εταιρείας

Η ηχορρύπανση ως ένα βαθμό με αυτήν τη μηχα- νή είναι αναπόφευκτη. Μεταφέρετε τις θορυβώ- δης εργασίες σε επιτρεπόμενες για το σκοπό αυ- τό ώρες. Τηρείτε τις ώρες κοινής ησυχίας και πε- ριορίστε τη διάρκεια των εργασιών στο απαραίτη- το. Για την προσωπική σας προστασία και την προστασία των ατόμων που βρίσκονται κοντά πρέπει να φοράτε κατάλληλη προστασία ακοής.

3.7 Χειρισμός βενζίνης και λαδιού

Κίνδυνος έκρηξης και κίνδυνος πυρκαγιάς: Σε περίπτωση διαρροής μείγματος βενζίνης/ αέρα δημιουργείται εκρηκτική ατμόσφαιρα. Σε περίπτωση ακατάλληλου χειρισμού του καυ- σίμου, ενδέχεται να προκληθεί ανάφλεξη, έ- κρηξη και πυρκαγιά με αποτέλεσμα βαρύ τραυματισμό έως και θάνατο. Προσέξτε τα ε-

Μην καπνίζετε όταν χειρίζεστε βενζίνη.

Χειριστείτε τη βενζίνη μόνο σε εξωτερι- κούς χώρους και ποτέ σε εσωτερικούς

Λαμβάνετε οπωσδήποτε υπόψη τους κα- νόνες συμπεριφοράς που παρατίθενται

Η μεταφορά και η αποθήκευση της βενζίνης και του λαδιού πρέπει να εκτελείται αποκλει- στικά στους ειδικούς περιέκτες. Διασφαλίστε ότι τα παιδιά δεν έχουν πρόσβαση στην απο- θηκευμένη βενζίνη και το λάδι.

Προς αποφυγή μόλυνσης του εδάφους (προ- στασία του περιβάλλοντος) διασφαλίστε ότι κατά τον ανεφοδιασμό δεν εισέρχεται βενζίνη ή λάδι στο χώμα. Χρησιμοποιείτε χωνί κατά τον ανεφοδιασμό.

Μην ανεφοδιάζετε ποτέ το εργαλείο με καύσι- μο σε κλειστούς χώρους. Ενδέχεται να συσ- σωρευτούν αναθυμιάσεις βενζίνης στο πάτω- μα και ως εκ τούτου να προκληθεί ανάφλεξη ή και έκρηξη.

Απομακρύνετε αμέσως με ένα πανί τυχόν βενζίνη που υπερχείλισε από το εργαλείο και από το πάτωμα. Αφήστε τα υφάσματα, με τα οποία σκουπίσατε βενζίνη, να στεγνώσουν σε έναν καλά αεριζόμενο χώρο, προτού τα δι- αθέσετε. Διαφορετικά, ενδέχεται να αυτοανα- φλεγούν ξαφνικά.

Σε περίπτωση υπερχείλισης βενζίνης, δημι- ουργούνται αναθυμιάσεις βενζίνης. Για το λό- γο αυτό, μην ενεργοποιείτε το εργαλείο στον ίδιο χώρο, αλλά σε απόσταση τουλάχιστον 3

Αποφύγετε τη δερματική επαφή με προϊόντα πετρελαίου. Μην εισπνέετε τις αναθυμιάσεις βενζίνης. Φοράτε πάντοτε προστατευτικά γά- ντια κατά τον ανεφοδιασμό καυσίμου. Αλλά-GR

Αποσυσκευασία και συναρμολόγηση τρακτέρ ζετε και καθαρίζετε συχνά τον προστατευτικό

Προσέξτε να μην έρθει ο ρουχισμός σας σε ε- παφή με τη βενζίνη. Εάν πέσει βενζίνη στο ρουχισμό σας, αλλάξτε τον αμέσως.

Μην ανεφοδιάζετε ποτέ το εργαλείο με καύσι- μο όταν ο κινητήρας λειτουργεί ή όταν το ερ- γαλείο είναι ζεστό. 4 ΑΠΟΣΥΣΚΕΥΑΣΊΑ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΤΡΑΚΤΈΡ Λαμβάνετε υπόψη τις συνοδευτικές οδηγίες συ- ναρμολόγησης για την αποσυσκευασία και συ- ναρμολόγηση του τρακτέρ.

Λαμβάνετε υπόψη τις συνοδευτικές οδη- γίες λειτουργίας του βενζινοκινητήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι λόγω ημιτελούς συναρμολό-

Το χλοοκοπτικό τρακτέρ δεν επιτρέπεται να λειτουργήσει πριν να συναρμολογη- θεί πλήρως! Εκτελέστε όλες τις εργασίες συναρμολό- γησης που περιγράφονται στις οδηγίες συναρμολόγησης. Σε περίπτωση αμφι- βολίας πριν από τη θέση σε λειτουργία ρωτήστε έναν ειδικό για το αν εκτελέστη- κε σωστά η συναρμολόγηση! Ελέγξτε αν υπάρχουν όλες οι διατάξεις ασφαλείας και προστασίας και ότι είναι λειτουργικές! 5 ΧΕΙΡΙΣΤΉΡΙΑ Στη συνέχεια περιγράφονται τα χειριστήρια των χλοοκοπτικών τρακτέρ με πίσω εκκένωση. Προ- σέξτε να διαβάζετε τη σωστή περιγραφή για το δι- κό σας χλοοκοπτικό τρακτέρ.

5.1 Στάνταρ πίνακας οργάνων (01)

Ρύθμιση του αριθμού στροφών κινητήρα (01/2)

Προσέξτε ότι η ενεργοποίηση του ρυθμι- στή κατά τη λειτουργία πορείας επηρεά- ζει την ταχύτητα κίνησης! Σε ρυθμιστή με ενσωματωμένο τσοκ: Μετατοπίζοντας τον ρυθμιστή (01/2) αυξάνεται και μει- ώνεται ο αριθμός στροφών του κινητήρα, ενώ στην τέρ- μα επάνω θέση ενεργοποιείται το τσοκ. Ενεργοποίηση τσοκ: Μετακινήστε τον ρυθμιστή τελείως προς τα επάνω έως το σήμα του τσοκ. Χρησιμοποιείτε αυτή τη θέση μόνο για την εκκίνηση του κινητήρα. Υπόδειξη: Ορισμένες παραλλαγές τρα- κτέρ έχουν ξεχωριστό κουμπί τσοκ (01/1) στον πίνακα οργάνων. Πρέπει να τραβιέ- ται και αυτό για την εκκίνηση του τρακτέρ. Ενόσω λειτουργεί ο κινητήρας σπρώξτε πάλι αργά προς τα πίσω το κουμπί! Λειτουργία χλοοκοπής: Σε αυτήν τη θέση ο κινητήρας λειτουργεί με τον μέγιστο α- ριθμό στροφών. Ρελαντί: Σε αυτήν τη θέση ο κινητήρας λειτουργεί με τον ελάχιστο αριθμό στρο-

Κλειδαριά μίζας (01/3, 05) Θέση Λειτουργία 0 Κινητήρας σβηστός. Το κλειδί της μίζας μπορεί να αφαι-

I Προβολείς ενεργοί. Μετά την εκκίνηση του κινητήρα ε- νεργοποιούνται σε αυτήν τη θέση οι

II Θέση λειτουργίας, όταν λειτουργεί ο

III Θέση εκκίνησης για την εκκίνηση του

Μόλις ξεκινήσει ο κινητήρας, αφήστε το κλειδί. Θα επιστρέψει στη θέση λειτουργίας II.

5.2 Πεντάλ φρένου/πεντάλ συμπλέκτη

Φρένο: Εάν πατήσετε το πεντάλ φρένου/πε- ντάλ συμπλέκτη (03/1) μέχρι τέρμα προς τα κάτω ενεργοποιείται το φρένο στον μηχανι- σμό μετάδοσης κίνησης και το τρακτέρ φρε-

Χειρόφρενο: Εάν με τέρμα πατημένο πεντάλ φρένου/πεντάλ συμπλέκτη (03/1) τραβήξετε προς τα επάνω τον μοχλό ακινητοποίησης (03/2, 01/5), το φρένο ασφαλίζει. Το φρένο λύνεται πατώντας ξανά το πεντάλ.489 Θέση σε λειτουργία

5.3 Χειρισμός μηχανισμού μετάδοσης

κίνησης (ταχύτητα πορείας) Τα χλοοκοπτικά τρακτέρ εξοπλίζονται με ποδο-υ- δροστατικό μηχανισμό μετάδοσης κίνησης. Για την εμπροσθοπορεία και την οπισθοπορεία βρίσκονται δύο ξεχωριστά πεντάλ στην δεξιά

Εμπρός Πατήστε το μπροστινό πεντάλ (02/1), για να κινηθείτε προς τα ε-

Πίσω Πατήστε το πίσω πεντάλ (02/2), για να κινηθείτε προς τα πίσω. Υποδειξη:Εάν πατηθεί μόνο το πε- ντάλ της οπισθοπορείας απενεργο- ποιείται ο μηχανισμός κοπής. Λειτουργία χλοοκοπής με οπισθο- πορεία: δείτε Κεφάλαιο 7.5.4.2 "Λει- τουργία χλοοκοπής στην οπισθοπο- ρεία", σελίδα494.

5.4 Ποδο-υδροστατικός μηχανισμός

μετάδοσης κίνησης Ο ποδο-υδροστατικός μηχανισμός μετάδοσης κί- νησης ενεργοποιείται με δύο πεντάλ (02/1 και 02/2). Για την εκκίνηση της πορείας λύστε πρώτα το χειρόφρενο (01/5) με τον κινητήρα σε λειτουργία και μετά πατήστε το πεντάλ (02/1) για την εμπρο- σθοπορεία ή το πεντάλ (02/2) για την οπισθοπο- ρεία. Όσο περισσότερο πατάτε το πεντάλ, τόσο γρηγορότερα κινείστε προς την επιλεγμένη κατεύ-

Εμπροσθοπορεία: Πατήστε το μπροστινό πε- ντάλ (02/1). Οπισθοπορεία: Πατήστε το πίσω πεντάλ (02/2).

5.5 Χειρισμός μηχανισμού κοπής

Ρύθμιση ύψους κοπής Ο μηχανισμός κοπής του τρακτέρ μπορεί να ρυθ- μίζεται σε πολλές βαθμίδες ύψους από έναν μο- χλό ρύθμισης (04/1) δεξιά δίπλα από το κάθισμα του οδηγού.

1. Κινήστε τον μοχλό ρύθμισης (04/1) προς την

επιθυμητή κατεύθυνση. Ο μοχλός προς τα κάτω σημαίνει χαμηλό ύψος κοπής, ενώ ο μοχλός προς τα επάνω σημαίνει μεγάλο ύ-

Ενεργοποίηση μηχανισμού κοπής Ηλεκτρική σύζευξη: Δεξιά δίπλα από το κάθισμα του οδηγού υπάρχει ένας διακόπτης (04/2). Ενερ- γοποιήστε με αυτόν τον μηχανισμό κοπής. 6 ΘΈΣΗ ΣΕ ΛΕΙΤΟΥΡΓΊΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι λόγω ημιτελούς συναρμολό-

Το χλοοκοπτικό τρακτέρ δεν επιτρέπεται να λειτουργήσει πριν να συναρμολογη- θεί πλήρως! Εκτελέστε όλες τις εργασίες συναρμολό- γησης που περιγράφονται στις οδηγίες συναρμολόγησης. Σε περίπτωση αμφι- βολίας πριν από τη θέση σε λειτουργία ρωτήστε έναν ειδικό για το αν εκτελέστη- κε σωστά η συναρμολόγηση! Ελέγξτε αν υπάρχουν όλες οι διατάξεις ασφαλείας και προστασίας και ότι είναι λειτουργικές!

6.1 Έλεγχος μηχανισμού κοπής

Πριν από τη χρήση πρέπει πάντα να ελέγχεται με οπτικό έλεγχο αν έχουν φθαρεί ή έχουν ζημιές το εργαλείο κοπής, οι πείροι στερέωσης και η συνο- λική μονάδα κοπής. Για την αποφυγή αζυγοσταθ- μίας τα φθαρμένα ή χαλασμένα μαχαίρια πρέπει να αντικαθίστανται με καινούργια.

Πριν από την πρώτη θέση σε λειτουργία πρέπει να γεμίζεται με λάδι ο κινητήρας. Προσέξτε σχετι- κά τις οδηγίες του κατασκευαστή του κινητήρα. Προσέξτε επίσης ότι η στάθμη του λαδιού πρέπει να ελέγχεται σε τακτικά διαστήματα και ενδεχομέ- νως να συμπληρώνεται λάδι.

6.3 Πλήρωση με καύσιμο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι κατά τον χειρισμό του καυ-

Το καύσιμο είναι λίαν εύφλεκτο. Η πλή- ρωση του ρεζερβουάρ καυσίμου πρέπει να γίνεται μόνο σε εξωτερικό χώρο! Μην καπνίζετε! Μην κάνετε τον ανεφοδιασμό με τον κινητήρα σε λειτουργία ή ζεστό! Χρησιμοποιείτε για τον ανεφοδιασμό ένα κατάλ- ληλο χωνί ή έναν αγωγό πλήρωσης, ώστε να μην μπορεί να χυθεί καύσιμο επάνω στον κινητήρα, το περίβλημα ή στο έδαφος.GR

Θέση σε λειτουργία Για λόγους ασφαλείας πρέπει να αντικαθίσταται η τάπα του ρεζερβουάρ καυσίμου και άλλες τάπες ρεζερβουάρ σε περίπτωση ζημιάς. Εάν έχει υπερχειλίσει καύσιμο, δεν επιτρέπεται να εκκινηθεί ο κινητήρας. Το τρακτέρ πρέπει να απομακρύνεται από το σημείο που έχει ρυπανθεί με καύσιμο και το χυμένο καύσιμο πρέπει να συλλέγεται και να σκουπίζεται από το έδαφος, τον κινητήρα και το περίβλημα με ένα πανί. Πρέπει να αποφεύγεται κάθε απόπειρα εκκίνησης ώσπου να διαλυθούν οι ατμοί του καυσίμου. Φυλάσσετε το καύσιμο μόνο στα σχετικά προβλε- πόμενα δοχεία. Χρησιμοποιείτε αμόλυβδη βενζίνη, τουλ. ROZ 91. Πλήρωση ρεζερβουάρ

1. Σβήνετε τον κινητήρα και αφαιρείτε για λό-

γους ασφαλείας το κλειδί από τη μίζα.

2. Περιμένετε ώσπου να κρυώσει λίγο ο κινητή-

ρας (κίνδυνος έκρηξης από την ανάφλεξη καυσίμου!).

3. Ανοίξτε το καπό του κινητήρα.

4. Ανοίξτε την τάπα του ρεζερβουάρ (06/1) και

συμπληρώστε καύσιμο. Υποδειξη:Αποφύγετε την υπερπλήρωση της δεξαμενής καυσίμου!

5. Κλείστε την τάπα του ρεζερβουάρ (06/1).

6. Κλείστε το καπό του κινητήρα.

6.4 Έλεγχος πίεσης ελαστικών

Ελέγχετε την πίεση των ελαστικών σε τακτικά διαστήματα.

Διαβάστε την απαιτούμενη πίεση αέρα στα ε- λαστικά (συστήνεται 1bar).

1PSI = 0,07bar. Η πίεση των ελαστικών μπορεί να ελεγχθεί με μια ποδοαντλία αέρος και να συμπληρωθεί αέρας.

6.5 Τοποθέτηση κάδου συλλογής χόρτου

Τα χλοοκοπτικά τρακτέρ παραδίδονται με κάδο συλλογής χόρτου. Προσέξτε ότι οι εικόνες μπορεί να διαφέρουν κάπως από το πρωτότυπο. Ρύθμιση συστήματος αναγγελίας στάθμης πλήρωσης κάδου συλλογής χόρτου Το σύστημα αναγγελίας στάθμης πλήρωσης δη- λώνει με μια κόρνα ότι πρέπει να αδειάσει ο κά- δος συλλογής χόρτου. Το σύστημα αναγγελίας στάθμης πλήρωσης μπορεί να ρυθμιστεί σε 6 θέσεις ανάλογα με τις ι- διότητες του προϊόντος κοπής. Όταν είναι στεγνό το προϊόν κοπής σπρώξτε το σύστημα αναγγελί- ας στάθμης πλήρωσης προς τις μικρότερες θέ- σεις. Όταν είναι βρεγμένο ή υγρό το προϊόν κο- πής ρυθμίστε μακρύτερα το σύστημα αναγγελίας στάθμης πλήρωσης. Με αυτόν τον τρόπο επηρε- άζεται η πλήρωση του κάδου συλλογής χόρτου.

1. Σβήστε τον κινητήρα δείτε Κεφάλαιο 7.4 "Εκ-

κίνηση και σβήσιμο κινητήρα", σελίδα492.

2. Βγάλτε τον κάδο συλλογής χόρτου δείτε Κε-

φάλαιο 8.1 "Καθαρισμός κάδου συλλογής χόρτου", σελίδα496.

3. Ρυθμίστε το σύστημα αναγγελίας στάθμης

πλήρωσης (07/1) στο προϊόν κοπής (07/a), ώσπου να ασφαλίσει στην επιθυμητή θέση.

4. Αναρτήστε ξανά τον κάδο συλλογής χόρτου

δείτε Κεφάλαιο 6.5 "Τοποθέτηση κάδου συλ- λογής χόρτου", σελίδα490. Ανάρτηση κάδου συλλογής χόρτου (220l, 250 l)

1. Κρατήστε τον κάδο συλλογής χόρτου με το έ-

να χέρι από τη λαβή του κάδου (08/1) και με το άλλο χέρι από το άνοιγμα συγκράτησης στην πίσω πλευρά (08/2).

2. Βάλτε συμμετρικά τον κάδο συλλογής χόρτου

μέσα στον οδηγό (08/3). Σε αυτήν τη διαδικα- σία ευθυγραμμίστε τα δύο σημάδια στο περί- βλημα και στον κάδο συλλογής χόρτου.

3. Κλίνετε τον κάδο συλλογής χόρτου με το άλ-

λο χέρι ελαφρώς προς τα εμπρός (08/a), ώ- στε να ασφαλίσει το μπροστινό μέρος του κά- δου συλλογής χόρτου.

4. Μετακινήστε τώρα τον κάδο συλλογής χόρ-

του ξανά προς τα κάτω (08/b).

5. Ελέγξτε τη σωστή έδραση του κάδου συλλο-

γής χόρτου. Ανάρτηση κάδου συλλογής χόρτου (300l)

1. Ασφαλίστε τα πνευματικά αμορτισέρ στα κο-

λιέ στερέωσης του κάδου συλλογής χόρτου (11/1).

2. Κρατήστε τον κάδο συλλογής χόρτου με το έ-

να χέρι από τη λαβή του κάδου (08/1) και με το άλλο χέρι από το άνοιγμα συγκράτησης στην πίσω πλευρά (08/2).

3. Βάλτε συμμετρικά τον κάδο συλλογής χόρτου

μέσα στον οδηγό (08/3). Σε αυτήν τη διαδικα- σία ευθυγραμμίστε τα δύο σημάδια στο περί- βλημα και στον κάδο συλλογής χόρτου.

4. Κλίνετε τον κάδο συλλογής χόρτου με το άλ-

λο χέρι ελαφρώς προς τα εμπρός (08/a), ώ- στε να ασφαλίσει το μπροστινό μέρος του κά- δου συλλογής χόρτου.491 Θέση σε λειτουργία

5. Μετακινήστε τώρα τον κάδο συλλογής χόρ-

του ξανά προς τα κάτω (08/b).

6. Ελέγξτε τη σωστή έδραση του κάδου συλλο-

7. Ασφαλίστε τα πνευματικά αμορτισέρ στα ση-

μεία στερέωσης του πλαισίου τρακτέρ (11/2).

6.6 Έλεγχος των διατάξεων ασφαλείας

Οι διατάξεις ασφαλείας πρέπει να ελέγχονται πριν από κάθε εκκίνηση του χλοοκοπτικού τρα-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος κατά τον έλεγχο των διατά- ξεων ασφαλείας! Οι διατάξεις ασφαλείας επιτρέπεται να ε- λέγχονται μόνο από το κάθισμα του οδη- γού και μόνο όταν δεν υπάρχουν άλλα άτομα ή ζώα στη γύρω περιοχή! Εκτελείτε όλους τους ελέγχους σε επίπεδο υπό- στρωμα, ώστε το χλοοκοπτικό τρακτέρ να μην μπορεί να κυλίσει αθέλητα.

6.6.1 Έλεγχος διακόπτη επαφής του

χειρόφρενου Ο διακόπτης επαφής του χειρόφρενου διασφαλί- ζει ότι ο κινητήρας μπορεί να εκκινηθεί μόνο όταν είναι τραβηγμένο το χειρόφρενο. Προϋπόθεση: Ο κινητήρας είναι σβηστός.

1. Καθίστε στο κάθισμα του οδηγού.

2. Λύστε το χειρόφρενο πατώντας το πεντάλ

3. Προσπαθήστε να εκκινήσετε τον κινητήρα

(κλειδί μίζας στη θέση III) (05).

Ο κινητήρας δεν επιτρέπεται να μπορεί να εκκινηθεί!

6.6.2 Έλεγχος διακόπτη επαφής

μηχανισμού κοπής Ο διακόπτης επαφής μηχανισμού κοπής διασφα- λίζει ότι δεν μπορεί να εκκινηθεί ο κινητήρας όταν είναι ενεργοποιημένος ο μηχανισμός κοπής.

1. Ο κινητήρας είναι σβηστός.

2. Καθίστε στο κάθισμα του οδηγού.

3. Πατήστε το πεντάλ του φρένου (03/1) και

τραβήξτε το χειρόφρενο (03/2, 01/5).

4. Συζεύξτε τον μηχανισμό κοπής.

5. Προσπαθήστε να εκκινήσετε τον κινητήρα

(κλειδί μίζας στη θέση III) (05).

Ο κινητήρας δεν επιτρέπεται να μπορεί να εκκινηθεί!

6.6.3 Έλεγχος διακόπτη επαφής

Ο διακόπτης επαφής καθίσματος διασφαλίζει ότι ο κινητήρας σβήνει όταν δεν βρίσκεται πλέον κα- νένα άτομο στο κάθισμα του οδηγού και είναι ε- νεργοποιημένος ο μηχανισμός κοπής.

1. Καθίστε στο κάθισμα του οδηγού.

2. Πατήστε το πεντάλ του φρένου (03/1) και

τραβήξτε το χειρόφρενο (03/2, 01/5).

3. Εκκινήστε τον κινητήρα και αφήστε τον να

λειτουργήσει με μέγιστο αριθμό στροφών.

4. Συζεύξτε τον μηχανισμό κοπής.

5. Σηκωθείτε όρθιοι για να αποφορτίσετε το κά-

θισμα (μην κατεβείτε από το μηχάνημα!).

Ο κινητήρας πρέπει να σβήσει!

6.6.4 Έλεγχος διακόπτη επαφής του κάδου

συλλογής χόρτου Ο διακόπτης επαφής στον κάδο συλλογής χόρ- του διασφαλίζει ότι ο κινητήρας θα σβήσει όταν ο κάδος συλλογής χόρτου δεν είναι σωστά αναρτη- μένος και ενώ είναι ενεργοποιημένος ο μηχανι- σμός κοπής.

1. Καθίστε στο κάθισμα του οδηγού.

2. Πατήστε το πεντάλ του φρένου (03/1) και

τραβήξτε το χειρόφρενο (03/2, 01/5).

3. Εκκινήστε τον κινητήρα και αφήστε τον να

λειτουργήσει με μέγιστο αριθμό στροφών.

4. Συζεύξτε τον μηχανισμό κοπής.

5. Σηκώστε ελαφρώς τον άδειο κάδο συλλογής

χόρτου ή πατήστε τον διακόπτη ανοίγματος.

Ο κινητήρας πρέπει να σβήσει!

6.6.5 Έλεγχος διακόπτη επαφής του

καναλιού εκκένωσης Ο διακόπτης επαφής του καναλιού εκκένωσης δι- ασφαλίζει ότι το χλοοκοπτικό τρακτέρ δεν μπορεί να εκκινηθεί με βγαλμένο το κανάλι εκκένωσης.

1. Βγάλτε τον κάδο συλλογής χόρτου.

2. Αφαιρέστε το κανάλι εκκένωσης (15):

Λύστε τις βιδοθηλιές (15/1).GR

Λειτουργία του τρακτέρ

Τραβήξτε το κανάλι εκκένωσης (15/2) λί- γο προς τα έξω.

3. Καθίστε στο κάθισμα του οδηγού.

4. Πατήστε το πεντάλ του φρένου (03/1) και

τραβήξτε το χειρόφρενο (03/2, 01/5).

5. Εκκινήστε τον κινητήρα.

Ο κινητήρας δεν επιτρέπεται να μπορεί να εκκινηθεί! 7 ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΤΡΑΚΤΈΡ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι από ανεπαρκή γνώση του χλοοκοπτικού τρακτέρ! Διαβάστε προσεκτικά τις οδηγίες λει- τουργίας προτού ξεκινήσετε! Προσέχετε ιδιαίτερα όλες τις υποδείξεις

Εκτελείτε με επίγνωση όλες τις εργασίες συναρμολόγησης και όλες τις εργασίες για τη θέση σε λειτουργία. Σε περίπτωση αμφιβολιών να ρωτάτε τον κατασκευα-

7.1 Θεμελιώδη μέτρα προετοιμασίας

Στη διάρκεια της χλοοκοπής να φοράτε πά- ντα ανθεκτικά υποδήματα και μακριά παντε- λόνια. Ποτέ μην κουρεύετε χόρτα με γυμνά πόδια ή ανοιχτά σανδάλια.

Ελέγξτε όλο το έδαφος όπου θα χρησιμοποι- ηθεί το χλοοκοπτικό τρακτέρ και αφαιρέστε ό- λες τις πέτρες, τα κλαριά, τα σύρματα, τα κόκκαλα και όλα τα ξένα σώματα που μπορεί να πιαστούν και να εκσφενδονιστούν. Να προσέχετε για ξένα σώματα επίσης κατά τη διάρκεια της χλοοκοπής.

Εκτελέστε όλες τις εργασίες που περιγράφο- νται στη θέση σε λειτουργία. Αυτό ισχύει ιδιαί- τερα για τον έλεγχο των διατάξεων ασφαλεί-

Για την έλξη φορτίων να χρησιμοποιείτε μόνο σύστημα ρυμούλκησης! Μην υπερβαίνετε το φορτίο στήριξης.

Δεν επιτρέπεται η μεταφορά αντικειμένων ε- πάνω στο χλοοκοπτικό τρακτέρ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από λάθος αξεσουάρ ή λά- θος χρήση αξεσουάρ! Χρησιμοποιείτε πάντα μόνο γνήσια αξε- σουάρ του κατασκευαστή του τρακτέρ! Λαμβάνετε υπόψη τις προδιαγραφές χρήσης από τις εκάστοτε συνοδευτικές οδηγίες χειρισμού! Μέσω της χρήσης μη εγκεκριμένων αξεσουάρ ή της λάθος χρήσης μπορούν να προκύψουν μεγά- λοι κίνδυνοι για τον χειριστή και τρίτους. Το χλοο- κοπτικό τρακτέρ θα μπορούσε να υπερφορτωθεί. Αυτό μπορεί να οδηγήσει σε σοβαρά ατυχήματα.

7.3 Σπρώξιμο χλοοκοπτικού τρακτέρ

Κίνδυνος κατά το σπρώξιμο σε επι- κλινείς επιφάνειες! Σπρώχνετε το χλοοκοπτικό τρακτέρ μό- νο σε οριζόντιες επιφάνειες! Στις επικλι- νείς επιφάνειες το χλοοκοπτικό τρακτέρ μπορεί να κυλίσει ανεξέλεγκτα προς τα

Όταν υπάρχει ποδο-υδροστατικός μηχανισμός κίνησης Ο μοχλός παράκαμψης (12/1) βρίσκεται στον πί- σω δεξιό θόλο τροχού. Ξεκλείδωμα παράκαμψης:

1. Τραβήξτε έξω τον μοχλό παράκαμψης (12/1)

και κρεμάστε τον προς τα επάνω.

2. Λύστε το φρένο. Τώρα μπορεί να σπρωχτεί

το χλοοκοπτικό τρακτέρ.

3. Φέρτε πίσω τον μοχλό παράκαμψης (12/1)

μετά το σπρώξιμο, ώστε ο υδροστατικός μη- χανισμός μετάδοσης κίνησης να τεθεί ξανά σε λειτουργία.

7.4 Εκκίνηση και σβήσιμο κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού από κεραυ-

Το μηχάνημα δεν έχει προστασία από κεραυνοβόληση.

Μην κουρεύετε το χόρτο όταν έχει κακοκαιρία. Εκκίνηση κινητήρα

1. Καθίστε στο κάθισμα του οδηγού.493

Λειτουργία του τρακτέρ

2. Πατήστε το πεντάλ του φρένου (03/1) στην α-

ριστερή πλευρά μέχρι τέρμα και ασφαλίστε το με τον μοχλό ακινητοποίησης (03/2).

3. Να βεβαιώνεστε ότι ο μηχανισμός κοπής

ΔΕΝ έχει συζευχθεί. Ελέγξτε σχετικά τη θέση του διακόπτη τούμπλερ (04/2).

4. Κινήστε τον ρυθμιστή (01/2) για τον αριθμό

στροφών του κινητήρα προς το επάνω τέρμα. Ανάλογα με την παραλλαγή εξοπλισμού εκεί βρίσκεται το σήμα του τσοκ. Εάν όχι, τραβήξ- τε το ξεχωριστό κουμπί τσοκ (01/1).

5. Βάλτε το κλειδί της μίζας μέσα στην κλειδαριά

της μίζας (01/3, 05).

6. Περιστρέψτε το κλειδί της μίζας στη θέση "III"

και κρατήστε το ώσπου να πάρει μπροστά ο

Υποδειξη:Για την προστασία της μπαταρίας εκκίνησης η προσπάθεια εκκίνησης δεν πρέ- πει να διαρκεί περισσότερα από περ. 5 δευτε-

7. Μετά αφήστε το κλειδί της μίζας και θα επι-

στρέψει αυτόματα στη θέση "I".

8. Κινήστε τον ρυθμιστή (01/2) για τον αριθμό

στροφών του κινητήρα προς τη θέση λειτουρ- γίας. Στην παραλλαγή εξοπλισμού με κουμπί τσοκ, εισάγετε πάλι μέσα το κουμπί (01/1). Σβήσιμο κινητήρα

1. Απενεργοποιήστε τον μηχανισμό κοπής

2. Θέστε τον ρυθμιστή (01/2) για τον αριθμό

στροφών του κινητήρα προς τη θέση ρελαντί.

3. Πατήστε το πεντάλ του φρένου (03/1) και α-

σφαλίστε το με τον μοχλό ακινητοποίησης (03/2).

4. Περιστρέψτε το κλειδί της μίζας (05) στη θέση

5. Βγάλτε το κλειδί της μίζας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από θερμό κινητήρα! Κατά το σβήσιμο του κινητήρα προσέξτε ότι τα θερμά μέρη του κινητήρα (π.χ. το σιλανσιέ) δεν μπορούν να αναφλέξουν αντικείμενα ή υλικά που βρίσκονται στη γύρω περιοχή!

7.5 Πορεία με το τρακτέρ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από μη προσαρμοσμένη ταχύτητα κίνησης! Ιδιαίτερα στην αρχή να κινείστε αργά ώ- σπου να συνηθίσετε τη συμπεριφορά πορείας και πέδησης του τρακτέρ! Πριν από κάθε μεταβολή κατεύθυνσης η ταχύτητα πορείας πρέπει να μειώνεται ώστε ο οδηγός να έχει ανά πάσα στιγμή τον έλεγχο του χλοοκοπτικού τρακτέρ και να μην μπορεί να ανατραπεί το χλοο- κοπτικό τρακτέρ! Το τρακτέρ σας κινείται από έναν ποδο-υδροστα- τικό μηχανισμό μετάδοσης κίνησης.

7.5.1 Προετοιμασία πορείας σε

θερμοκρασίες κάτω από τους 10°C

1. Να βεβαιώνεστε ότι ο μηχανισμός κοπής

ΔΕΝ έχει συζευχθεί. Ελέγξτε σχετικά τον δια- κόπτη τούμπλερ (04/2).

2. Εκκινήστε τον κινητήρα και αφήστε τον να ζε-

σταθεί για περ. 30δευτερόλεπτα ώστε να βελτιστοποιηθεί το ιξώδες του λαδιού του μη- χανισμού μετάδοσης κίνησης. Μετά μπορείτε να κινηθείτε με το τρακτέρ. Ο μηχανισμός κο- πής θα πρέπει να ενεργοποιείται μόνο αφού πρώτα λειτουργήσει μερικά λεπτά ο κινητή-

7.5.2 Πορεία με ποδο-υδροστατικό

μηχανισμό μετάδοσης κίνησης

1. Πατήστε το πεντάλ του φρένου (03/1) και α-

σφαλίστε το με τον μοχλό ακινητοποίησης (03/2).

2. Θέστε τον μηχανισμό κοπής στο ανώτερο ύ-

3. Εκκινήστε τον κινητήρα.

4. Πατήστε το φρένο (03/1).

5. Πιέστε αργά το ποδοπεντάλ της επιθυμητής

κατεύθυνσης πορείας:

Εμπρός: Ποδοπεντάλ (02/1)

Πίσω: Ποδοπεντάλ (02/2)

6. Όσο περισσότερο πατάτε το πεντάλ, τόσο

γρηγορότερα κινείται το τρακτέρ προς την ε- πιλεγμένη κατεύθυνση.

7. Για να σταματήσετε, αφήστε το ποδοπεντάλ

και πατήστε το πεντάλ του φρένου (03/1).GR

Λειτουργία του τρακτέρ

Πριν εγκαταλείψετε το τρακτέρ να τρα- βάτε πάντα τον μοχλό ακινητοποίησης με πατημένο το πεντάλ του φρένου, ώ- στε να μην μπορεί να κυλίσει το τρακτέρ!

7.5.3 Πορεία και χλοοκοπή σε πρανή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από λάθη κατά την πορεία

Κατά την πορεία σε πρανή απαιτείται ιδι- αίτερη προσοχή! Δεν υπάρχει "ασφαλές"

Προσέξτε σχετικά τις παρακάτω υποδεί- ξεις ασφαλείας! Εάν οι τροχοί ολισθαίνουν ή το όχημα κολλήσει κατά το ανέβασμα σε μια ανω- φέρεια, αποσυμπλέξτε τον μηχανισμό κοπής και τα παρελκόμενα. Κατόπιν ε- γκαταλείψτε το πρανές κατεβαίνοντας αργά προς τα κάτω σε ευθεία! Ένας γεμάτος κάδος συλλογής χόρτου αυξάνει το βάρος και τον κίνδυνο ανα- τροπής του χλοοκοπτικού τρακτέρ!

Μην κινείστε σε πρανή με κλίση πάνω από 10° (18%). Παράδειγμα: αυτό αντιστοιχεί σε 18 cm υψομετρική διαφορά ανά μέτρο μή-

Μην εκκινείτε την πορεία απότομα.

Μην φρενάρετε απότομα.

Διατηρείτε χαμηλή την ταχύτητα πορείας.

Μην κινείστε λοξά στα πρανή.

Μην επιταχύνετε πολύ έντονα.

Μην στρίβετε πολύ απότομα.

7.5.4 Χλοοκοπή με το χλοοκοπτικό τρακτέρ

Για να επιτυγχάνεται ένα καθαρό αποτέλεσμα χλοοκοπής, η ταχύτητα πορείας πρέπει να προ- σαρμόζεται στις συνθήκες του χόρτου. Για την χλοοκοπή επιλέγετε το πολύ τα 2/3 της εφικτής ταχύτητας πορείας στο πεντάλ. Η μέγιστη ταχύ- τητα κίνησης του τρακτέρ πρέπει να καθορίζεται αποκλειστικά για τη λειτουργία πορείας χωρίς ε- νεργοποιημένο μηχανισμό κοπής. Κανονικά το ύψος κοπής είναι 4 - 5 cm. Αυτό α- ντιστοιχεί στη 2η ή 3η βαθμίδα ασφάλισης της ρύθμισης ύψους (04/1). Σε περίπτωση υγρού και βρεγμένου γρασιδιού να κουρεύετε με το μεγάλο ύψος κοπής. Σε περίπτωση πολύ ψηλού γρασιδιού απαιτού- νται υποχρεωτικά δύο περάσματα. Στο πρώτο πέρασμα να έχετε ρυθμισμένο τον μηχανισμό κο- πής στο μέγιστο ύψος κοπής. Στο δεύτερο πέρα- σμα μπορείτε να ρυθμίσετε το επιθυμητό ύψος.

7.5.4.1 Σύζευξη του μηχανισμού κοπής

Ο μηχανισμός κοπής επιτρέπεται να ε- νεργοποιείται μόνο όταν ο κινητήρας έχει ήδη ζεσταθεί για περ. ένα λεπτό! Κατά την σύζευξη του μηχανισμού κο- πής το χλοοκοπτικό τρακτέρ δεν πρέπει να βρίσκεται μέσα σε ψηλό γρασίδι.

1. Εκκινήστε τον κινητήρα.

2. Κινήστε τον ρυθμιστή (01/2) για τον αριθμό

στροφών του κινητήρα προς τη θέση λειτουρ-

3. Ρυθμίστε με τον χειρομοχλό (04/1) τον μηχα-

νισμό κοπής στο υψηλότερο ύψος κοπής.

4. Ενεργοποιήστε τον μηχανισμό κοπής με τον

διακόπτη τούμπλερ (04/2) (θέση "I").

5. Ρυθμίστε με τον χειρομοχλό (04/1) τον μηχα-

νισμό κοπής στο επιθυμητό ύψος κοπής.

6. Εκκινήστε την πορεία με το χλοοκοπτικό τρα-

7.5.4.2 Λειτουργία χλοοκοπής στην

Εάν πατηθεί μόνο το πεντάλ του μηχανι- σμού μετάδοσης κίνησης για την οπι- σθοπορεία, απενεργοποιείται ο μηχανι- σμός κοπής.

1. Πατήστε το πλήκτρο "Χλοοκοπή με οπισθο-

πορεία" (01/4) και εντός 5 δευτ. το πεντάλ (02/2) για την οπισθοπορεία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ατυχήματος κατά την χλοο- κοπή με οπισθοπορεία! Προσέχετε τον πίσω χώρο κατά την χλο- οκοπή με οπισθοπορεία! Χλοοκοπή με οπισθοπορεία μόνο όταν απαιτείται!495 Λειτουργία του τρακτέρ

7.5.4.3 Απενεργοποίηση του μηχανισμού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από τη συμπληρωματική λειτουργία των μαχαιριών! Τα περιστρεφόμενα/εξερχόμενα μαχαί- ρια κοπής μπορούν να κόψουν χέρια και πόδια! Γι' αυτό να κρατάτε τα χέρια και τα πόδια σας μακριά από τα εργαλεία

1. Απενεργοποιήστε τον μηχανισμό κοπής με

τον διακόπτη τούμπλερ (θέση "0") (04/2). Ο μηχανισμός κοπής μπορεί να απενεργοποιηθεί τόσο εν στάσει όσο και στη διάρκεια της πορείας του τρακτέρ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού από εκσφεν- δονιζόμενα αντικείμενα! Κατά το πέρασμα πάνω από επιφάνειες με χαλίκια και θραυστά υλικά μπορούν να εισαχθούν αντικείμενα μέσα στον μη- χανισμό κοπής και να εκσφενδονιστούν.

Να απενεργοποιείτε πάντα τον μη- χανισμό κοπής όταν περνάτε πάνω από επιφάνειες που δεν είναι καλυμ- μένες με χόρτο.

7.5.4.4 Άδειασμα κάδου συλλογής χόρτου

Όταν γεμίζει ο κάδος συλλογής χόρτου ακούγεται ένα ηχητικό σήμα. Το αργότε- ρο τότε πρέπει να αδειάζεται ο κάδος.

Το άδειασμα του κάδου συλλογής χόρτου μπορεί να γίνει από το κάθισμα του οδηγού.

Εάν σηκωθεί ή απαγκιστρωθεί ο κάδος συλ- λογής χόρτου με ενεργοποιημένο τον μηχανι- σμό κοπής, ο κινητήρας σβήνει.

Εάν ο κάδος συλλογής χόρτου δεν ασφαλι- στεί σωστά, ο μηχανισμός κοπής δεν μπορεί να ενεργοποιηθεί. Άδειασμα κάδου συλλογής χόρτου με μοχλό ενεργοποίησης

1. Τραβήξτε τον μοχλό ενεργοποίησης (09/1) α-

πό τον κάδο συλλογής χόρτου (09/a).

2. Πιέστε τον μοχλό προς την κατεύθυνση της

πορείας για να ανοίξει ο κάδος συλλογής χόρτου (09/b).

3. Κινήστε τον κάδο συλλογής χόρτου με τον

μοχλό προς τα πίσω (10/a), ώσπου να ασφα- λίσει ο κάδος (10/b).

7.5.4.5 Άλεσμα χόρτου

Για το βέλτιστο άλεσμα το χόρτο πρέπει να κου- ρεύεται τακτικά (περ. 1 έως 2 φορές την εβδομά- δα). Να κουρεύετε το 1/3 του ύψους του γρασι- διού (π.χ.σε ύψος χόρτου 6cm να κουρεύετε 2cm). Με αυτόν τον τρόπο το προϊόν κοπής εν- σωματώνεται καθαρά μέσα στο χόρτο. Σε όλα τα χλοοκοπτικά τρακτέρ διατίθενται σφή- νες αλέσματος χόρτου ως προαιρετικός εξοπλι-

Μετατροπή πίσω εκκένωσης για λειτουργία αλέσματος χόρτου

1. Αφαιρέστε τον κάδο συλλογής χόρτου.

2. Εισάγετε τη σφήνα αλέσματος χόρτου (13/1)

στο κανάλι εκκένωσης (13/2).

3. Ασφαλίστε τους δύο ιμάντες τάνυσης (14/1)

στις βιδοθηλιές (14/2).

4. Αναρτήστε τον κάδο συλλογής χόρτου.

7.5.4.6 Διάστημα χλοοκοπής

Λάβετε υπόψη ότι το γρασίδι ψηλώνει διαφορετι- κά σε κάθε εποχή. Στην αρχή της άνοιξης συνι- στάται να επιλέγεται συντομότερο διάστημα κου- ρέματος. Το διάστημα κουρέματος πρέπει να αυ- ξάνεται όσο μειώνεται ο ρυθμός αύξησης του γρασιδιού στη διάρκεια του έτους. Εάν δεν ήταν δυνατό το κούρεμα του χόρτου για μεγάλο χρονικό διάστημα τότε να επιλέγετε πρώ- τα μια ψηλή ρύθμιση ύψους κοπής και δύο ημέ- ρες μετά να επαναλαμβάνετε το κούρεμα με χα- μηλότερη ρύθμιση ύψους κοπής.

7.5.4.7 Κοπή ψηλού γρασιδιού

Όταν το γρασίδι έχει μεγαλώσει περισσότερο από ό,τι συνήθως ή όταν είναι πολύ υγρό να κουρεύε- τε το χόρτο με ψηλή ρύθμιση ύψους κοπής. Στη συνέχεια να κουρεύετε ξανά το χόρτο με τη χαμη- λότερη, κανονική ρύθμιση.

7.5.4.8 Αναμονή των μαχαιριών κοπής

Σε όλη τη διάρκεια της σεζόν χλοοκοπής να φρο- ντίζετε να είναι κοφτερά τα μαχαίρια κοπής, ώστε να αποφεύγεται το σκίσιμο και ο κατατεμαχισμός των φύλλων του χόρτου. Τα σκισμένα φύλλα του χόρτου γίνονται καφέ στα άκρα τους. Με αυτόν τον τρόπο μειώνεται η ανάπτυξη και αυξάνεται η ευαισθησία του χόρτου σε ασθένειες.

Τα μαχαίρια κοπής πρέπει να ελέγχονται με- τά από κάθε χρήση ως προς την αιχμηρότητάGR

Καθαρισμός χλοοκοπτικού τρακτέρ τους και για σημάδια φθοράς ή ζημιές! Εφό- σον χρειάζεται, αναζητήστε συνεργείο σέρβις.

Σε περίπτωση αντικατάστασης των μαχαιρι- ών να χρησιμοποιείτε μόνο γνήσια ανταλλα- κτικά μαχαίρια. 8 ΚΑΘΑΡΙΣΜΌΣ ΧΛΟΟΚΟΠΤΙΚΟΎ

Για τη βέλτιστη λειτουργία και τη μεγάλη διάρκεια ζωής το χλοοκοπτικό τρακτέρ πρέπει να καθαρί- ζεται τακτικά. Μετά από κάθε λειτουργία να καθαρίζετε το χλοο- κοπτικό τρακτέρ από προσκολλημένους ρύπους. Μην χρησιμοποιείτε πιεστικά για τον καθαρισμό. Η δέσμη νερού των πιεστικών καθαρισμού ή ενός ελαστικού σωλήνα κήπου μπορεί να προκαλέσει ζημιές στο ηλεκτρικό σύστημα ή στα ρουλεμάν. Προσέχετε ότι ειδικά ο κινητήρας, ο μηχανισμός μετάδοσης κίνησης και τα ράουλα ανακατεύθυν- σης, όπως και ολόκληρο το ηλεκτρικό σύστημα, δεν πρέπει να έρχονται σε επαφή με νερό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνοι κατά τον καθαρισμό! Σε όλες τις εργασίες καθαρισμού ισχύ- ουν τα εξής:

Σβήστε τον κινητήρα και αφαιρέστε το κλειδί της μίζας.

Αποσυνδέστε την/τις πίπα(-ες)

Στη διαδικασία καθαρισμού οι βγαλ- μένες διατάξεις προστασίας πρέπει να τοποθετούνται ξανά μετά τον κα-

ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ: Καθαρί- ζετε το χλοοκοπτικό τρακτέρ μόνο α- φού πρώτα κρυώσει. Ο κινητήρας, ο μηχανισμός μετάδοσης κίνησης και το σιλανσιέ είναι πολύ θερμά!

ΚΙΝΔΥΝΟΣ ΚΟΠΗΣ: Κατά τις εργα- σίες στα εργαλεία κοπής προσέχετε τα κοφτερά μαχαίρια. Στα εργαλεία πολλαπλής κοπής η κίνηση ενός ερ- γαλείου κοπής μπορεί να προκαλέ- σει την κίνηση ενός άλλου!

8.1 Καθαρισμός κάδου συλλογής χόρτου

Πιάστε τον κάδο συλλογής χόρτου και ψεκάστε τον κάδο εσωτερικά και εξωτερικά με έναν εύκα- μπτο σωλήνα νερού. Οι κολλημένοι ρύποι πρέπει να ξύνονται προσεκτικά, παραδείγματος χάριν με μια βούρτσα. Στους κάδους συλλογής χόρτου με υφασμάτινο κάλυμμα να προσέχετε να μην προ- καλέσετε ζημιές στο ύφασμα.

Αδειάζετε τον κάδο συλλογής χόρτου πριν από τον καθαρισμό όπως περιγρά- φεται. Ο γεμάτος κάδος συλλογής χόρ- του είναι πολύ βαρύς για να αφαιρεθεί με ασφάλεια. Αφαίρεση ενός κάδου συλλογής χόρτου (220 l, 250 l)

1. Σβήστε τον κινητήρα.

2. Σηκώστε ελαφρώς τον κάδο συλλογής χόρ-

3. Αφαιρέστε τον κάδο συλλογής χόρτου προς

Αφαίρεση ενός κάδου συλλογής χόρτου (300l)

1. Σβήστε τον κινητήρα.

2. Λύστε τα πνευματικά αμορτισέρ από το τρα-

κτέρ και ασφαλίστε τα στις βάσεις του κάδου συλλογής χόρτου.

3. Σηκώστε ελαφρώς τον κάδο συλλογής χόρ-

4. Αφαιρέστε τον κάδο συλλογής χόρτου.

8.2 Καθαρισμός περιβλήματος, κινητήρα

και μηχανισμού μετάδοσης κίνησης

Ζημιά στο ηλεκτρικό σύστημα από τη διείσδυση νερού! Προσέχετε κατά τον καθαρισμό του τρα- κτέρ με νερό να μην φτάσει νερό μέσα στο ηλεκτρικό σύστημα! Μην ψεκάζετε τον κινητήρα και όλες τις θέσεις ρουλεμάν (τροχοί, μηχανισμός μετάδοσης κίνη- σης, έδραση μαχαιριών) με νερό ή με πιεστικά καθαρισμού. Το εισερχόμενο νερό στο σύστημα ανάφλεξης, στο καρμπιρατέρ και στο φίλτρο αέρα μπορεί να προκαλέσει ζημιές. Το νερό στις θέσεις των ρου- λεμάν μπορεί να προκαλέσει απώλεια λίπανσης και συνεπώς καταστροφή των ρουλεμάν. Για την αφαίρεση ρύπων και υπολειμμάτων γρα- σιδιού να χρησιμοποιείτε ένα πανί, σκουπάκι χει- ρός, μακρύ πινέλο ή κάτι παρόμοιο.

8.3 Καθαρισμός του καναλιού εκκένωσης

Με τον τακτικό καθαρισμό διασφαλίζεται η ευκινη- σία του συστήματος ρύθμισης ύψους κοπής.497

Το κανάλι εκκένωσης αποτελείται από δύο μέρη που το ένα μπαίνει μέσα στο άλλο. Το κάτω τμή- μα είναι σταθερά ασφαλισμένο στο περίβλημα του συστήματος κοπής. Το επάνω τμήμα μπορεί να βγει για τον καθαρισμό.

1. Αφαιρέστε τον κάδο συλλογής χόρτου.

2. Αφαιρέστε τις βίδες (15/1) αριστερά και δεξιά

στο κανάλι εκκένωσης.

3. Τραβήξτε έξω το κανάλι εκκένωσης (15/2) α-

πό το πίσω τοίχωμα προς τα πίσω.

4. Καθαρίστε διεξοδικά το επάνω και το κάτω

5. Κουμπώστε το κανάλι εκκένωσης στο πίσω

τοίχωμα. Προσέξτε το επάνω και το κάτω τμήμα να συνενωθούν καλά.

6. Σφίξτε με τις δύο βίδες στερέωσης.

7. Τοποθετήστε τον κάδο συλλογής χόρτου.

9 ΜΕΤΑΦΟΡΆ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος σύνθλιψης από την ανατρο- πή του μηχανήματος! Από το βάρος του μηχανήματος μπο- ρούν να προκύψουν σοβαροί τραυματι-

Κατά τη φόρτωση και εκφόρτωση του μηχανήματος για τη μεταφορά με όχημα ή ρυμούλκα να ενεργείτε με πολλή προσοχή! Κατά τη μεταφορά του χλοοκοπτικού τρακτέρ με μεταφορικά συστήματα (π.χ. ρυμούλκες επιβατι- κών οχημάτων), ο μηχανισμός κοπής πρέπει να τοποθετείται από κάτω για την αποφόρτιση του συστήματος προσάρτησης του μηχανισμού κο-

Κατά τη μεταφορά να προσέχετε την επαρκή α- νυψωτική ικανότητα του μεταφορικού μέσου και την κατάλληλη ασφάλιση του χλοοκοπτικού τρα-

10 ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΦΡΟΝΤΊΔΑ Κίνδυνοι κατά την επιδιόρθωση! Σε όλες τις εργασίες επιδιόρθωσης ισχύουν τα ε-

Σβήστε τον κινητήρα και αφαιρέστε το κλειδί

Αποσυνδέστε την/τις πίπα(-ες) μπουζί.

Στη διαδικασία επιδιόρθωσης οι βγαλμένες διατάξεις προστασίας πρέπει να τοποθετού- νται ξανά μετά την επιδιόρθωση.

ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ: Να εργάζεστε στο χλοοκοπτικό τρακτέρ μόνο αφού πρώτα κρυώσει. Ο κινητήρας, ο μηχα- νισμός μετάδοσης κίνησης και το σιλανσιέ εί- ναι πολύ θερμά!

ΚΙΝΔΥΝΟΣ ΚΟΠΗΣ: Κατά τις εργασίες στα εργαλεία κοπής να προσέχετε τα κοφτερά μαχαίρια. Στα εργαλεί- α πολλαπλής κοπής η κίνηση ενός εργαλείου κοπής μπορεί να προκαλέσει την κίνηση ενός άλλου εργαλείου κοπής.

Κατά την αντικατάσταση εξαρτημάτων επι- τρέπεται να χρησιμοποιούνται μόνο γνήσια α- νταλλακτικά.

Σε περίπτωση αμφιβολιών να αναζητάτε πά- ντα ένα εξειδικευμένο συνεργείο ή να επικοι- νωνείτε με τον κατασκευαστή.

10.1 Πρόγραμμα συντήρησης

Οι ακόλουθες εργασίες μπορούν να εκτελούνται από τον ίδιο το χρήστη. Όλες οι λοιπές εργασίες συντήρησης, σέρβις και επιδιόρθωσης πρέπει να εκτελούνται από εξουσιοδοτημένο συνεργείο σέρ-

Τηρείτε επίσης τις συνιστώμενες, ετήσιες λιπάν- σεις σύμφωνα με το πρόγραμμα λίπανσης.

Κατά την έντονη χρήση και τη χρήση υ- πό υψηλές θερμοκρασίες ενδέχεται να απαιτούνται μικρότερα χρονικά διαστή- ματα συντήρησης από αυτά που αναφέ- ρονται στον πίνακα. Δραστηριότητα Πριν από

Έλεγχος στάθμης λαδιού κι-

Αλλαγή λαδιού κινητήρα

Συντήρηση και φροντίδα Δραστηριότητα Πριν από

Καθαρισμός φίλτρου αέρα

Αντικατάσταση φίλτρου αέ-

Έλεγχος φρένων (δοκιμαστι- κή πέδηση σε ευθεία διαδρο-

Έλεγχος πίεσης ελαστικών X Έλεγχος μαχαιριών κοπής X Έλεγχος για λυμένα μέρη X X Έλεγχος κωνικού ιμάντα (ο- πτικός έλεγχος)

Καθαρισμός του χλοοκοπτι- κού τρακτέρ

Καθαρισμός πλέγματος α- ναρρόφησης αέρα στον κινη-

Καθαρισμός μηχανισμού με- τάδοσης κίνησης από κατά- λοιπα γρασιδιού και κοπής X X )* βλέπε οδηγίες χειρισμού του κατασκευαστή του

10.2 Πρόγραμμα λίπανσης

Για να διασφαλίζεται η ευκινησία των κινούμενων μερών συνιστούμε τουλάχιστον μία φορά το χρό- νο να λιπαίνονται συμπληρωματικά τα παρακάτω

Πριν από τη λίπανση ή τον ψεκασμό να καθαρί- ζετε με ένα πανί όλα τα σημεία λίπανσης. Μην χρησιμοποιείτε νερό ώστε να αποφεύγεται τυχόν

Λιπάνετε από το γρασαδοράκι (18/1) στο α- κραξόνιο δεξιά και αριστερά με γράσο πολλα- πλών χρήσεων.

Ψεκάστε την έδραση του μπροστινού άξονα στο πλαίσιο (18/2) με λάδι ψεκασμού.

Λιπάνετε την οδόντωση (19/1) και το πινιόν τιμονιού στην κρεμαγιέρα με γράσο πολλα- πλών χρήσεων.

Λιπάνετε το κυλινδρικό ρουλεμάν (17/1) και το μουαγιέ στον μπροστινό άξονα (20/1) και τον πίσω άξονα (20/2) με γράσο πολλαπλών

Οι μπροστινοί και πίσω τροχοί πρέπει να εξάγονται για τη λίπανση των αξόνων και των ρουλεμάν.

Σημεία περιστροφής και ρουλεμάν: Λίπανση όλων των κινούμενων σημείων περιστροφής και ρουλεμάν.

Η αλλαγή τροχού επιτρέπεται να γίνεται μόνο σε οριζόντιο και σταθερό υπόβαθρο.

1. Σβήστε το χλοοκοπτικό τρακτέρ και αφαιρέ-

στε το κλειδί της μίζας.

2. Πατήστε το πεντάλ του φρένου (03/1) μέχρι

τέρμα και ασφαλίστε το με τον μοχλό ακινητο- ποίησης (03/2).

3. Ασφαλίστε το χλοοκοπτικό τρακτέρ με υποθε-

ματικούς τάκους ενάντια σε κύλιση. Βάλτε τους τάκους κάτω από την πλευρά που δεν θα ανυψωθεί.499 Συντήρηση και φροντίδα

4. Σηκώστε το χλοοκοπτικό τρακτέρ με κατάλ-

ληλο ανυψωτικό εργαλείο (π.χ. με ψαλιδωτό γρύλο) από την πλευρά που πρέπει να αλλα- χθεί ο τροχός. Σηκώστε το τρακτέρ ώσπου να περιστρέφεται ελεύθερα ο τροχός που πρό- κειται να αλλαχθεί. Προσοχή! Κίνδυνος ζημιών στο μηχάνη-

Κατά το ανέβασμα προσέξετε να μην καμ- φθούν εξαρτήματα του τρακτέρ. Να τοποθετεί- τε το ανυψωτικό εργαλείο μόνο σε ανθεκτικά μεταλλικά μέρη.

5. Ασφαλίστε το χλοοκοπτικό τρακτέρ σε ένα

φέρον στοιχείο του πλαισίου τοποθετώντας από κάτω ένα σταθερό υπόστρωμα (π.χ.ξύ- λινους τάκους), ώστε να μην μπορεί να πέσει ακόμα και αν γλιστρήσει ή ανατραπεί το ανυ- ψωτικό εργαλείο.

6. Αφαιρέστε το προστατευτικό καπάκι (16/1).

7. Ξεπρεσάρετε την ασφαλιστική ροδέλα (16/2)

με κατσαβίδι. Προσέξτε να μην χαθεί.

8. Βγάλτε την υποθεματική ροδέλα (16/3).

Τραβήξτε τον τροχό από τον άξονα. Υποδειξη:Κατά την αφαίρεση των πίσω τρο- χών από τον άξονα να μην χαθούν οι παράλ- ληλες σφήνες!

10. Πριν από την επανασυναρμολόγηση καθαρί-

στε τον άξονα και την οπή στον τροχό και γρασάρετε και τα δύο με γράσο πολλαπλών

Βάλτε τον τροχό στον άξονα. Υποδειξη:Κατά την τοποθέτηση των πίσω τροχών, οι εγκοπές της παράλληλης σφήνας και του πίσω τροχού πρέπει να είναι η μία πάνω από την άλλη, ώστε η παράλληλη σφή- να να μπορεί να εισαχθεί χωρίς άσκηση δύ-

12. Βάλτε την υποθεματική ροδέλα στον άξονα.

13. Πιέστε την ασφαλιστική ροδέλα μέσα στην ε-

γκοπή του άξονα. Εάν τυχόν χρησιμοποιήσε- τε πένσα σε αυτήν τη διαδικασία προσέξτε να μην προκαλέσετε ζημιές στον άξονα με την

14. Βάλτε το προστατευτικό καπάκι στον άξονα.

15. Αφαιρέστε το υπόστρωμα ασφαλείας και α-

φήστε το τρακτέρ να κατέβει προσεκτικά στο έδαφος με το ανυψωτικό εργαλείο.

10.4 Μπαταρία εκκίνησης

Στα παραδοτέα του χλοοκοπτικού τρακτέρ δεν περιλαμβάνεται φορτιστής για την μπαταρία εκκί-

Ακριβής ονομασία μπαταρίας: βλέπε κιβώτιο μπαταρίας. Η μπαταρία εκκίνησης βρίσκεται κά- τω από την καλύπτρα του κινητήρα. Κατά κανόνα η μπαταρία εκκίνησης είναι φορτι- σμένη από το εργοστάσιο. Υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από το λάθος χειρισμό της μπαταρίας εκκίνησης! Για την αποφυγή κινδύνων που μπο- ρούν να προκύψουν από τον λάθος χει- ρισμό της μπαταρίας, προσέξτε τα πα- ρακάτω σημεία!

Η μπαταρία εκκίνησης δεν επιτρέπεται να α- ποθηκεύεται στον άμεσο γύρω χώρο από ε- κτεθειμένες φλόγες, να καίγεται ή να αποθέ- τεται επάνω σε θερμαντικά σώματα. Υπάρχει κίνδυνος έκρηξης.

Φυλάσσετε την μπαταρία εκκίνησης κατά τη χειμερινή αποθήκευση σε ψυχρό και στεγνό χώρο (10 – 15°C). Κατά την αποθήκευση πρέπει να αποφεύγονται θερμοκρασίες κάτω από το σημείο παγώματος.

Μην αφήνετε αφόρτιστη την μπαταρία εκκίνη- σης για παρατεταμένο χρονικό διάστημα. Εάν η μπαταρία εκκίνησης δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, θα πρέπει να φορ- τιστεί με κατάλληλο φορτιστή.

Μην καταστρέφετε την μπαταρία εκκίνησης. Ο ηλεκτρολύτης (θειικό οξύ) προκαλεί εγκαύ- ματα στην επιδερμίδα και διάβρωση στα ρού- χα – ξεπλένετε αμέσως με πολύ νερό.

Διατηρείτε καθαρή την μπαταρία εκκίνησης. Σκουπίζετε μόνο με στεγνό πανί. Μην χρησι- μοποιείτε νερό, βενζίνη, αραιωτικά ή παρό- μοια υλικά!

Διατηρείτε καθαρούς τους πόλους σύνδεσης και επαλείψτε τους με γράσο πόλων.

Μην βραχυκυκλώνετε τους πόλους σύνδε-

Φόρτιση της μπαταρίας εκκίνησης Απαιτείται φόρτιση:

Πριν από την αποθήκευση για τη χειμερινή

Σε παρατεταμένη ακινητοποίηση του μηχανή- ματος (πάνω από 3 μήνες).GR

Συντήρηση και φροντίδα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος από τη λάθος φόρτιση της μπαταρίας εκκίνησης! Το ρεύμα φόρτισης του φορτιστή δεν ε- πιτρέπεται να υπερβαίνει τα 5A και η τάση φόρτισης επιτρέπεται να είναι το πολύ 14,4V. Σε υψηλότερη τάση φόρτι- σης υπάρχει κίνδυνος έκρηξης της μπα- ταρίας εκκίνησης! Κατά τις εργασίες στην μπαταρία να βγάζετε πάντα το κλειδί της μίζας. Συνιστούμε η συγκεκριμένη μπαταρία εκκίνησης που δεν έχει ανάγκες συντήρησης και είναι στε- γανή από αέρια να φορτίζεται με ειδικό και κατάλ- ληλο φορτιστή (προμήθεια από το ειδικό εμπόρι-

Πριν από τη φόρτιση της μπαταρίας εκκίνησης να λαμβάνετε υπόψη τις οδηγίες χειρισμού του κατα- σκευαστή του φορτιστή.

Κίνδυνος βραχυκυκλώματος! Για την αποφυγή βραχυκυκλώματος να αποσυνδέετε πάντα πρώτο το αρνητικό καλώδιο (-) στην μπαταρία και να το συνδέετε τελευταίο! Κατά τις εργασίες στην μπαταρία να βγάζετε πάντα το κλειδί της μίζας!

1. Βγάλτε το κλειδί της μίζας (05).

2. Ανοίξτε το καπό του κινητήρα.

3. Συνδέστε τους ακροδέκτες του φορτιστή

στους συνδετικούς πόλους της μπαταρίας.

Προσέξτε την πολικότητα:

Κόκκινος ακροδέκτης = Θετικός πό-

Μαύρος ακροδέκτης = Αρνητικός

4. Συνδέστε τον φορτιστή στο δίκτυο ρεύματος

και ενεργοποιήστε τον.

10.5 Εξαγωγή μηχανισμού κοπής

Για τη χρήση του τρακτέρ στη χειμερινή λειτουργί- α και για την αλλαγή του κωνικού ιμάντα πρέπει να εξάγεται ο μηχανισμός κοπής.

1. Στρίψτε τους μπροστινούς τροχούς (29/1) μέ-

χρι τέρμα προς τα αριστερά.

2. Αφαιρέστε τον κάδο συλλογής χόρτου (30/1).

3. Βγάλτε το κανάλι εκκένωσης (15/2).

4. Λύστε την κυλινδρική βίδα (31/1) της βάσης

της καλύπτρας κατά 5-6 περιστροφές.

5. Κατεβάστε τον μηχανισμό κοπής (32/1) με

τον μοχλό του συστήματος ρύθμισης ύψους (32/2) στη χαμηλότερη ρύθμιση.

6. Απαγκιστρώστε το ελατήριο έλξης (33/1) από

τον μηχανισμό κοπής.

7. Θέστε τον μηχανισμό κοπής (34/1) με τον μο-

χλό του συστήματος ρύθμισης ύψους (34/2) ξανά μέχρι τέρμα επάνω.

8. Απαγκιστρώστε το κανάλι κωνικού ιμάντα

9. Απαγκιστρώστε τον κωνικό ιμάντα (36/1) από

την τροχαλία κωνικού ιμάντα του κινητήρα.

10. Κατεβάστε τον μηχανισμό κοπής (32/1) με

τον μοχλό του συστήματος ρύθμισης ύψους (32/2) ξανά στη χαμηλότερη ρύθμιση.

11. Αφαιρέστε τους πείρους ασφάλισης (4 τεμά-

χια) (38/1) από τα ελάσματα συγκράτησης του μηχανισμού κοπής.

12. Αφαιρέστε το έλασμα συγκράτησης από τους

13. Τραβήξτε πλευρικά έξω τον μηχανισμό κο-

πής προς την δεξιά κατεύθυνση πορείας.

10.6 Αλλαγή κωνικών ιμάντων

1. Λύστε τα παξιμάδια ασφάλισης (6 τεμάχια)

2. Απαγκιστρώστε το κανάλι κωνικού ιμάντα

3. Απαγκιστρώστε και αφαιρέστε το δεξιό κά-

λυμμα (23/1) του μηχανισμού κοπής.

4. Απαγκιστρώστε και αφαιρέστε το αριστερό

κάλυμμα (24/1) του μηχανισμού κοπής.

5. Λύστε ελαφρώς τη βίδα (25/1) στον εντατήρα

(25/2) ώσπου να μπορεί να εξαχθεί ο κωνι- κός ιμάντας (25/3).

6. Βγάλτε τον κωνικό ιμάντα.

Ο οδηγός και η θέση του κωνικού ιμάντα διαφέρουν ανάλογα με τον τύπο. Προ- σέξτε το αυτοκόλλητο υποδείξεων επά- νω στον μηχανισμό κοπής. Τοποθέτηση νέου κωνικού ιμάντα

1. Βάλτε τον κωνικό ιμάντα γύρω από τον ελα-

φρώς λυμένο εντατήρα και βιδώστε ξανά τον εντατήρα (27, 28).

2. Βάλτε τον κωνικό ιμάντα σύμφωνα με την αλ-

ληλουχία (27/a – d, 28/a – d) στα ράουλα και501

προσέξτε τον οδηγό και τη θέση του κωνικού

11 ΑΠΟΘΉΚΕΥΣΗ Το χλοοκοπτικό τρακτέρ πρέπει να σταθμεύεται προστατευμένο από καιρικές επιδράσεις, ειδικά από υγρασία, βροχή και παρατεταμένη άμεση η- λιακή ακτινοβολία. Ποτέ μην φυλάσσετε το χλοοκοπτικό τρακτέρ με καύσιμο στο ρεζερβουάρ μέσα σε κτίριο, στο ο- ποίο οι τυχόν ατμοί του καυσίμου μπορεί να έρ- θουν σε επαφή με εκτεθειμένες φλόγες ή σπινθή- ρες. Σταθμεύετε το χλοοκοπτικό τρακτέρ μόνο σε χώρους που ενδείκνυνται για την στάθμευση οχη-

Κατά τις παρατεταμένες περιόδους αποθήκευ- σης, όπως για το ξεχειμώνιασμα, να σταθμεύετε το χλοοκοπτικό τρακτέρ κατά το δυνατόν χωρίς γεμάτο ρεζερβουάρ καυσίμου. Το καύσιμο μπο- ρεί να εξατμιστεί. Πριν από παρατεταμένη αποθήκευση πρέπει να εκκενώνεται το καύσιμο από το ρεζερβουάρ και το καρμπιρατέρ, ώστε να προλαμβάνονται επικα- θίσεις και δυσκολίες εκκίνησης. Ρωτήστε σχετικά το εξειδικευμένο συνεργείο που σας εξυπηρετεί. 12 ΒΟΉΘΕΙΑ ΣΕ ΠΕΡΊΠΤΩΣΗ ΒΛΑΒΏΝ

Κίνδυνος τραυματισμού Τα αιχμηρά αντικείμενα και τα κινούμενα εξαρτήματα του εργαλείου μπορούν να προκαλέσουν τραυματισμούς.

Κατά την εκτέλεση εργασιών συντή- ρησης, φροντίδας και καθαρισμού φοράτε πάντοτε προστατευτικά γά-

Για βλάβες, που δεν αναφέρονται σε αυ- τόν τον πίνακα ή δεν μπορείτε να απο- καταστήσετε μόνοι σας, απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών μας. Βλάβη Αιτία Αντιμετώπιση Ο κινητήρας δεν εκκι-

Έλλειψη καυσίμου. Ανεφοδιασμός ρεζερβουάρ, έλεγχος ε- ξαέρωσης ρεζερβουάρ, έλεγχος φίλτρου

Κακό, ακάθαρτο καύσιμο, παλιό καύσιμο στο ρεζερβουάρ. Χρησιμοποιείτε πάντα φρέσκο καύσιμο από καθαρά δοχεία, καθαρίζετε το καρ- μπιρατέρ (συνεργείο εξυπηρέτησης πε-

Φίλτρο αέρα ακάθαρτο. Καθαρισμός φίλτρου αέρα (βλέπε οδηγί- ες χειρισμού του κατασκευαστή του κι-

Όχι σπινθηρισμός ανάφλεξης. Καθαρισμός μπουζί, ενδεχ. τοποθέτηση νέων, έλεγχος καλωδίων ανάφλεξης, έ- λεγχος συστήματος ανάφλεξης (συνερ- γείο εξυπηρέτησης πελατών). Πάρα πολύ καύσιμο στο θάλαμο καύσης του κινητήρα λόγω επα- νειλημμένων προσπαθειών εκκί-

Ξεβίδωμα και στέγνωμα των μπουζί. Η μίζα δεν λειτουργεί. Άδεια ή αδύναμη μπαταρία εκκί-

Φόρτιση μπαταρίας εκκίνησης. Ο διακόπτης ασφαλείας στο κά- θισμα του οδηγού δεν λειτουργεί. Καθίστε σωστά στο κάθισμα του οδη- γού, διακόπτης ελαττωματικός. Ο διακόπτης ασφαλείας στο πε- ντάλ του φρένου δεν λειτουργεί. Πατήστε το πεντάλ του φρένου μέχρι τέρμα.GR

Βοήθεια σε περίπτωση βλαβών Βλάβη Αιτία Αντιμετώπιση Μηχανισμός κοπής συζευγμέ-

Απενεργοποιήστε τον μηχανισμό κοπής. Ασφάλεια στο καλώδιο (+) της μπαταρίας εκκίνησης. Έλεγχος ασφάλειας, ενδεχομένως αντι-

Η απόδοση του κινη- τήρα μειώνεται. Πολύ ψηλό ή πολύ υγρό γρασίδι. Διόρθωση ύψους κοπής, δημιουργία ε- λεύθερου χώρου για τον μηχανισμό κο- πής μέσω σύντομης οπισθοπορείας. Φραγμένο κανάλι εκκένωσης/ χώρος κοπής. Σβήστε τον κινητήρα και βγάλτε το κλειδί

Καθαρίστε το κανάλι εκκένωσης/χώρο

Φίλτρο αέρα ακάθαρτο. Καθαρισμός φίλτρου αέρα (βλέπε οδηγί- ες χειρισμού του κατασκευαστή του κι-

Η ρύθμιση του καρμπιρατέρ δεν είναι σωστή. Έλεγχος της ρύθμισης (συνεργείο εξυ- πηρέτησης πελατών). Μαχαίρια πολύ φθαρμένα. Αντικατάσταση μαχαιριών (συνεργείο ε- ξυπηρέτησης πελατών). Ταχύτητα πορείας πολύ υψηλή. Μείωση ταχύτητας πορείας. Το χλοοκοπτικό τρα- κτέρ δονείται έντονα. Ο μηχανισμός κοπής είναι χαλα-

Έλεγχος μηχανισμού κοπής (συνεργείο εξυπηρέτησης πελατών). Το χλοοκοπτικό τρα- κτέρ δεν εκκινείται. Σε υδροστατικό μηχανισμό κίνη- σης: όχι λειτουργία πορείας. Αλλαγή του μοχλού παράκαμψης προς τη θέση λειτουργίας (δείτε Κεφάλαιο 7.3 "Σπρώξιμο χλοοκοπτικού τρακτέρ", σελί- δα492). Κοπή κακής ποιότη-

Φθαρμένα, όχι κοφτερά μαχαί-

Αντικατάσταση μαχαιριών ή τρόχισμα. Ζυγοστάθμιση των τροχισμένων μαχαι- ριών (συνεργείο εξυπηρέτησης πελα-

Λάθος ύψος κοπής. Διόρθωση του ύψους κοπής. Πολύ χαμηλός αριθμός στροφών

Ρύθμιση του μέγιστου αριθμού στροφών

Ταχύτητα πορείας πολύ υψηλή. Μείωση της ταχύτητας πορείας. Διαφορετική πίεση ελαστικών στους τροχούς. Συμπλήρωση της σωστής πίεσης αέρα. Διαβάστε τη σωστή πίεση των ελαστι- κών επάνω στα ελαστικά. Ο κάδος συλλογής χόρτου δεν γεμίζει. Το ύψος κοπής έχει ρυθμιστεί πολύ χαμηλά. Διόρθωση του ύψους κοπής. Το γρασίδι είναι υγρό - πολύ βα- ρύ, για να μεταφερθεί από το ρεύμα αέρα. Αλλάξτε χρονικό σημείο κοπής, ώσπου να στεγνώσει η επιφάνεια του χόρτου. Μαχαίρια πολύ φθαρμένα. Αντικαταστήστε τα μαχαίρια. (Συνεργείο εξυπηρέτησης πελατών)503

Βλάβη Αιτία Αντιμετώπιση Γρασίδι πολύ ψηλό. 2-πλή κοπή του γρασιδιού:

1. διέλευση: μέγ. ύψος κοπής

2. διέλευση: επιθυμητό ύψος κοπής.

Υφασμάτινος σάκος φραγμένος – όχι διέλευση αέρα. Καθαρίστε τον υφασμάτινο σάκο. Κανάλι εκκένωσης συστήματος κοπής ακάθαρτο. Καθαρίστε το κανάλι εκκένωσης/χώρο

Η ένδειξη πλήρωσης δεν διεγείρεται. Κατάλοιπα κοπής στον μοχλό ένδειξης πλήρωσης. Αφαιρέστε τα κατάλοιπα κοπής στον μο- χλό ένδειξης πλήρωσης. Κατόπιν ελέγ- ξτε ως προς την ευκινησία. Μηχανισμός πορείας, φρένα, συμπλέκτης και μηχανισμός κο-

Ο έλεγχος πρέπει να γίνεται αποκλειστι- κά από συνεργείο εξυπηρέτησης πελα-

13 ΕΓΓΎΗΣΗ Ενδεχόμενες αστοχίες υλικών ή κατασκευαστικά ελαττώματα αποκαθίστανται εντός της διάρκειας της νόμιμης εγγύησης για αξιώσεις πραγματικών ελαττωμάτων με επισκευή ή αντικατάσταση κατά τη δια- κριτική μας ευχέρεια. Η προθεσμία παραγραφής των αξιώσεων ορίζεται σύμφωνα με τη νομοθεσία της χώρας, στην οποία αγοράστηκε η συσκευή. Η δήλωση εγγύησης εκ μέρους μας ισχύει μόνο

Προσέχετε τις παρούσες οδηγίες χρήσης

χρήση γνήσιων ανταλλακτικών Η εγγύηση παύει να ισχύει σε:

αυτοσχέδια απόπειρα επισκευής

αυτοσχέδιες τεχνικές μετατροπές

μη ενδεδειγμένη χρήση Από την εγγύηση αποκλείονται:

ζημιές στη βαφή, που οφείλονται σε φυσιολογική φθορά

αναλώσιμα που επισημαίνονται στην καρτέλα ανταλλακτικών με πλαίσιο xxxxxx (x)

κινητήρες εσωτερικής καύσης (εδώ ισχύουν οι ξεχωριστοί όροι εγγύησης των εκάστοτε κατασκευα- στών των κινητήρων) Ο χρόνος της εγγύησης αρχίζει με την αγορά από τον πρώτο αγοραστή. Καθοριστική είναι η ημερομη- νία πάνω στο παραστατικό αγοράς. Απευθυνθείτε με την παρούσα δήλωση και το γνήσιο παραστατικό αγοράς στον έμπορό σας ή στο πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών. Οι νομι- κές αξιώσεις του αγοραστή περί πραγματικών ελαττωμάτων έναντι του πωλητή δεν θίγονται από την παρούσα δήλωση.MK
