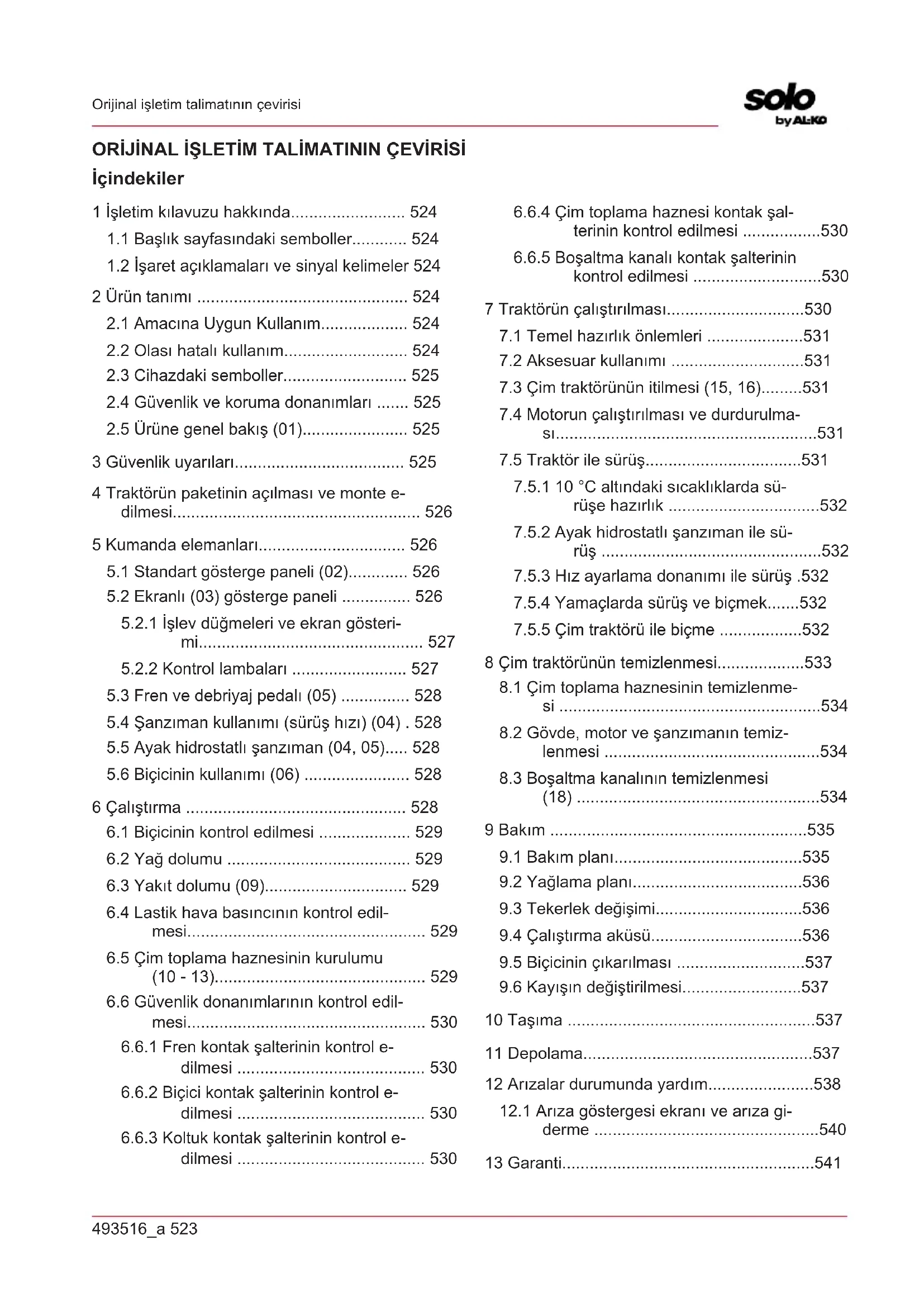

KULLANIM KILAVUZU T 20105.6 HD V2 SOLO

2.1 Amacina Uygun Kullanim 524
2.2 Olasi hatali kullanim 524
2.3 Cihazdaki semboller.. 525
2.4 Güvenlik ve koruma donanımları 525
2.5 Urune genelbakis (01) 525

3 Guvenlik uyarilari 525
4Traktorun paketinin acilmasi ve monte edilmesi. 526

5 Kumanda elemaniari 526

5.1 Standart gõsterge paneli (02) 526
5.2 Ekranli (03) gosterge paneli 526

5.2.1 lslv duugmeleri ve ekran gosterimi 527
5.2.2 Kontrol lambalari 527

5.3 Fren ve debriyaj pedali (05) 528
5.4 Sanziman kullanimi (suruh hizi) (04). 528
5.5 Ayak hidrostati sanziman (04, 05).... 528
5.6 Bicicinin kullanimi (06) 528

6Calistirma 528

6.1 Biçicinin kontrl edilmesi 529
6.2 Yag dolumu 529
6.3Yakit dolumu (09). 529
6.4 Lastik hava basincinin kontrl edil-mesi... 529
6.5 Cim toplama haznesinin kurulumu (10-13) 529
6.6 Güvenlik donanımlarin kontrol edilmesi 530

6.6.1 Fren kontak salterinin kontrl edilmesi 530
6.6.2 Biçici kontak Şalterinin kontrol edilmesi 530
6.6.3 Koltuk kontak salterinin kontrl edilmesi 530

6.6.4 Çim toplama haznesi kontak sal-terinin kontrol edilmesi 530
6.6.5 Boşaltma kanalı kontak Şalterinin kontrol edilmesi 530

7 Traktörun calistirilmasi. 530

7.1 Temel hazirlik onlemleri 531
7.2 Aksesuar kullanimi .531
7.3 Cim traktorunun itilmesi (15, 16)....531
7.4 Motorun calistirilmasi ve durdurulmasi 531
7.5 Traktor ile surus.. 531

7.5.1 10°C altindaki sicutlklarda su-rüse hazirlik 532
7.5.2 Ayak hidrostatl sanziman ile su-rus 532
7.5.3 Hz ayarlama donanimi ile surus .532
7.5.4 Yamaclarda sürus ve biçmek....532
7.5.5 Cim traktorü ile biçme 532

8 Cim traktorunun temizlenmesi. 533

8.1 Cim toplama haznesinin temizlenme-si .534
8.2Govde,motor ve sanzimanin temizlenmesi .534
8.3 Bosaltma kanalinin temizlenmesi (18) 534

9 Bakim 535

9.1 Bakim plani 535
9.2 Yaglama plani 536
9.3 Tekerlek degisimi 536
9.4 Calistirma akusu 536
9.5 Biçicinin Çikarilması 537
9.6 Kayisin degistirilmesi 537

10 Taşima 537

11 Depolama. 537
12 Arizalar durumunda yardin. 538

12.1 Ariza gõstergesi ekrani ve ariza giderme 540
13 Garanti. .541

1 ISLETIM KILAVUZU HAKKINDA

Almanca versiyonda orijinal isletim talimatisoz konusudur. Tum diger dil versiyonlari original isletim talimatinin cevirileridir.
■ Isletim kilavuzunu daima cihaz hakkinda bil-giye ihtiyaç duyduğunuzda icerisinden bilgi alacak sekilde saklayin.
Cihazi sadece bu isletim kılıvuzu ile böcka kılısilere verin.
Bu isletim kilavuzunun icerisindeki güvenlik ve uyari bilgilerini okuyun ve dikkate alin.
Cim traktorleridehyisikdonanimceşitleriile teslim edilir.Lutfen resimplerin orijinalden birazdehyisiklikgosterebileceğini dikkate aln. Eger talimatlari anlamakta zorlanırsaniz, lutfenbir yetkili servise veya ureticije danisin.
Ekli montaj kilavuzunu ve benzinli motorun isletim kilavuzunu dikkate alin.

1.1 Beispiel sayfasindaki semboller

Sembol Anlam

Isletime almadan once bu isletim ki-lavuzunu dikkatlice okuyun. Bu, guvenli calisma ve sorunsuz kullanim icin on kosuldur.

Isletim talimat

Benzinli testereyi açık alevlerin ya da isi kaynaklarınin)yakininda,isletmeyin.

1.2 Isaret açiklamaları ve sinal kalylimeler

TEHLIKE! Gerçekleşebilecek tehlike durumunu gocterir - kaçınilmaz ise - olüme ve ağır yaralanmaları neden olur.

UYARI! Olasi bir tehlike durumunu gosterir - kaçınilmaz ise - olüme ve agr yaralanmalara neden olur.

DIKKAT! Olasi bir tehlike durumunu gosterir - kacinilmaz ise - hafif veya kucuk yaralanmalarara neden olur.

DIKKAT! Bir durumu gosterir - kaçınilmaz ise - maddi hasarlara neden olur.

BILGI Daha iyi anlasiIm ve kullanim icin ozel notlar.

2 URUN TANIMI

Arkadan boşaltmali Çim,traktörleridehyiçdonanımlarda uretilmektedir. Bu kılıvuzda yer alan aşdağık tanımlarda lüften sizin Çim traktörünüze uyan tanimi okuduğunuza)dikkat edin.

Cim traktorunun ozellikleri:

Sanziman: Ayak hidrostati
Bicak kavramasi: elektromanyetik
Hazne hacmi: 310 I
Hazne boşaltma: elektrikli, teleskopik kolu Ayrıca malçlama, motor tipi, motor performans ve kesim genişliginde farklarvardir.

Tip farklani:

Kesim genişi
Sanziman tipi (T3 ve G700)
Sanziman baypas kilit açma

2.1 Amacina Uygun Kullanim

Çim,traktörü azami 10^ (% 18) eğimli,özel ev ve hobi bahçelerinin biciilmesine uygundur. Malçama gibilave uygulamalar ancak orijinal aksesuararin kullanimi ve azami yuk degerleri icerisinde kalınması,sartı ile mumkündür.

Bu cihaz sadece ozel alanda kullanim icin on go- rulmustur. Her turlu diger kullanim, ayrica izinsiz degisiklikler ve eklemeler amaci disinda olarak algilanir ve garantinin geçersiz olmasina ayrica uygunluugunu (CE isareti) kaybetmesine ve uretici tarafindan kullanicinin veya uçuncu sahiscalin hasar sorumluluugunu reddetmesine neden olur.

2.2 Olasi hatali kullanim

Çim,traktörünün tasarimi, kamusal parklar, spor alanlari, tarim ve orman alanlari gibi yerlerdeki ticari kullanımlara uygun degildir.

UYARI! Çim,traktörünun aşırı yüklenmesi durumundaki tehlikeler!Özellikle bir romork kullanomatürdurumunda uygünçekme yükleri ve yokus/inisdeğlerini asmamaya dikkat edin.Asirı yüklenme Çim,traktörünun frengucünu asabilir ve tehlikeli durumlara yol acabilir!

BILGI Cim tractorunun trafike kullanim izni olmadigi ve bu nedenle kamusal yollarda kulla-nilamayacagini dikkate alin!

2.3 Cihazdaki semboller

Isletime almadan once kullanim kilavuzunu okuyun!

Biçme sirasinda, Özellikle;cocuklar ve hayvanlar basta olmak üzere baska kisilerin uzak tutulması gerekmektedir.

Bakim ve tamir islerine baslamadan once kontak anahtarinıçika-rin!

Dikkat tehlike! Elleri ve ayaklan kesme tertibatindan uzak tutun!

Egimi 10^ (% 18) uzerindeki yamaclarda surmeyin!

Tehlike: Buraya basmayin!

Sicak yüzeyler nedeni ile yanma tehlikesi!

2.4 Güvenlik ve koruma donanimi lari

UYARI! Kaldirilmis veya manipüle edilmis koruma donanimi lari nedeni ile tehlike!

Kaldirilmis veya manipüle edilmiş koruma donanimi ile her turlu kullanim)yasaktir. Arizali koruma donanimi lari derhal tamir edilmeli veya degistirilmelidir!

Koruma donanimi lariarasinda sunlar sayilabilir:

Frenkontaksalteri
Biçici kontak Şalteri
Cim toplama haznesi kontak salteri
Koltuk kontak salteri
Biçici kaplamaları
Boşaltma kanalı kontak-SAteri

2.5 Ürüne genel bakis (01)

No. Yapı parçasi

1 Direksiyon

2 Gösterge paneli

3 Fren pedali

4 Motor kaputu

5 Şan;zimanı tetikleme geri

6 Şan;zimanı tetikleme ileri

7 Biçici

8 Kesme)yüksekligi ayari

9 Şan;zman baypas

10 Çim toplama haznesi sensörü

11 Hazne tetiklemesi

12 Çim toplama haznesi

13 Sürucü koltuğu

14 Elektrikli hazne tetiklemesi*

15 Fren pedalı ilen park kilidi manivela-si

16 Hz ayarlama donanımı kolu*

• Donanim degişiobilir ve modele baglidir

3 GÜVENLIK UYARILARI

Isletim kilavuzu hakkinda bilgisi olmayan cocuklar veya diger kisiler cihazi kullanamaz.
Kullanin asgari yasi hakkindaki yerel yonetmelikleri dikkate alin.
Cocuklari ve gencleri cihazla oynamamalari konusunda uyarin.
Cimleri sadece gunduz 1siginda ya da cok iyi aydinlatma yapilmissa bucin.
Uçuncu kisileri tehlikeli alanlardan uzak tutun.
Kullanici, baska kisilerin ve onlarin mallarin karistigi kazalardan sorumludur.
Sadece original yedek parca ve original aksesuar kullanin.
Cihazdaki onarimalr, uretici veya bir uretici musteri hizmetleri noktası tarafindan yapilmaldir.
Kulaklik takin.
Cim traktorunun yola cikmasi yasaktir ve trafige acos yollarda surulmemelidir.

Gök gürlerken Çim biçmeyin. Yildirim carp-masina karı koruma yoktur.
Makinede baska bir kisi tasinmamalidir.
10°den (18%) fazla eğimli yamaçlarda Çim biçmeyin.
Tepki yeteneğini olumsuz etkileyen alkol, ilac veya uyusturucu madde kullanimindan sonra Çim sekströrü ve/veya traktörüne sabitlenmis bir aksesuarla calisilmamaldir.
Cimleri her zaman yamacin enine bucin.
Yerel yonetimlerin izin verdişi calisma saatlerine riayet edin.
Cim traktoru kendi aigrligindan dolay agir yaralanmalarana neden olabilir. Cim traktorunuknakiye icin bir taita yuklerken veya indirken cok dikkatli olun.
Bu cim traktorunun bir araclacekilmesine izin verilmez. Kamuya acik yollarda nakliye icin uygun bir araç kullanilmalidir.
Cim traktorunu kotu havalandirilan calismayerinde (orn. garajlarda) calistirmayin.Bue gezoz gazlarinda zehirli carbonmonoksit ve diger zararl maddeler bulunur.

4 TRAKTORUN PAKETININ AÇILMASİ VE MONTE EDİLMESİ

Traktörün paketinin açilması ve montaji,—çın ektekİ montaj kilavuzunu)dikkate alin.

Bilgi Ayrica ekli benzinli motor isletim kI lavuzunu da dikkate aln.

UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim,traktörü,komple monte edilmeden kullanılamaz! Montaj kilavuzunda belirtilen:tüm montaj calismalarıni yerine getirin.Şüphe durumunda,devreye almadan once,montajnDOGru yapilip yapilmadiği konusunda bir uzmana danisman! Tüm Güvenlik ve koruma ekipmanlarınin yerinde ve calisır durumda olduğunu kontrol edin!

5 KUMANDA ELEMANLARI

Asagida arkadan boşaltmali Çim,traktörünnc kontrl elemanlari gosterilmektedir. Lüften, Çim traktörünüze uyan kılıvuzu okuduğunuza dikkat edin.

5.1 Standart gõsterge paneli (02)

Aşağida standart gösterge panelin elemanlari gosterilmektedir.

Motor devir sayisinin ayarlanmasi

BILGI Duzenleyicinin surus sirasinda kulaniminin hiza etki ettiagini dikkate alin!

Entegre Choke'lu ayarlayicida:

Ayarlayici (02/2) kaydirilarak motor devir sayisi artirilip azaltilir. En ust konumda Choke devreye alinir.

Choke'un devreye alinmasi: Düzenleyiciyi en ust konuma Choke isaretine ittirin. Bu konumu sadece motoru calistirmak icin kullanin.

Bilgi: Bazı traktör modellerinde gösterge panelinde ayır bir Choke Düğmesi (02/1) vardu. Bu modellerde, traktörçalistirmak icin bunun ayrıcacekilmesi gereklDIR. Motor calistiginda dugmeyi tekrar yavaca yerine itin!

Biçme operasyonu: Bu pozisyonda motor azami devirsaysinda calismaktadir.

Rolanti: Bu pozisyonda motor en duşuk devir sayisinda calismaktadir.

Ateşlemekilidi (02/4)

Konum İslav

0 Motor kapali.

Kontak anahtari yerinden cikarilabi-lir.

I Farla aciK.

Motorun calistirilmasindan sonra bu konumda farlar acilir.

II Isletim konumu, motor calisirken.

III Motorun calistirlmasi iqin calistirma konumu.

Motor calisir calismaz anahtari birakin. Anahtari birakinca isletim konumu Il'ye doner.

5.2 Ekranli (03)进展情况 paneli

Çim traktörünüzde standart gösterge panelinin üst kisminda ekran varsa bu böllumu okuyun.

5.2.1 I\$lev duigmeleri ve ekran gosterimi

Poz. Tanım İsley
03/2 Ekranda sunlar gösterilir:	■ Günlük calisma saatleri (virgülden sonra ondalık haneli güste-rim) Bilgi: Günlük calisma saatleri ondalık sistemade gösterilir (1,5 saat = 1 saat 30 dakika). veya ■ Toplam calisma saatleri (virgülden sonra ondalık hanesiz güste-terim) Bilgi: Kontak anahtarı konum l'e cevrilince toplam calisma sa-atleri sayilmaya stelltr.
03/5 Ekran gösterime geleçmek:içın:	■ Toplam calisma saatleri ■ Günlük calisma saatleri ■ Akü gerilimi Bilgi: Kontak anahtarı atesleme kilidinde "I" konumunda kalırsa toplam calisma saatleri ilerlemeye devam eder.
03/13 Günlük calisma saatlerinin	"0" konumuna getirilmesi veya sifırlan- ması. Bilgi: Toplam calisma saatleri/DDil, sadece günlük calisma saat- leri "0" konumuna getirile bilir veya sifırlanabilir.

5.2.2 Kontrol lambalari

Poz. Tanım Gösterge lambasi yanıyor:
03/1	Motor calışirken: Marş aküşü arizalı ve tamamendehyarlı oldalıkunda. Motor - akü kablo hattı kopmustur. Sigorta arizası (15 A-mavi). Motordaki ileşık makinesi arizalı. Motor calışmazken: Marş aküşü tamamendehyarlıoldalıkunda. Bilgi: Bu gösterge lambasi yandyüzinda atolyeye basvurun!
03/3 Çim toplama haznesi doldalıkunda. Çim toplama haznesini boşaltın!
03/4 Biçici etkimoldalıkunda.
03/6 Biçici icin gerı vitesse takildalıknda.
03/7 Çim toplama haznesi çikarildalıkinda veya gereken sekilde kapatilmadiüncü.
03/8 Farlar yundiğnda.
03/9 Frene basildiğnda veya fren kilitlendiğinde.
03/10 Yakitin deposunda sadece yaklaşık 1,5 litre yakitin kaldiğnda.
03/11 Yakitin yüzeyi belli bir seviyeninALTHINA)düzgünde.
03/12 Aşağidaki durumlarda sürüçü traktörden inerse:Motor calışirken(fren kilitlidir)

5.3 Fren ve debriyaj pedali (05)

Fren: Fren pedalini (05/1) asaigi tam bastirdiginizda sanziman fremi devreye girer ve traktor frelenir.
Park fremi: Fren pedalini (05/1) asagi bastirken park kilidi manivelasini (05/2) yukari cekerseniz, frem kilitlenir. Fren pedalinin yeniden asagi bastirilmasi ile frem gozulur.

5.4 Sanziman kullanimi (suruş hizi) (04)

Çim,traktörleri ayak hidrostatl bir sanziman ile donatilmıştir.

Bazi modeller hiz ayarlama donanimi ile donatilmstir.

Ileri ve geri surus增長 saq tarafta iki ayri pedal duzenlenmiştr.

Sü|R|y|ün|	Açıklama
İleri İleri gitmek ile�能-SAşpedalı (04/2) kullanı.
Geri Geri gitmek ile�能 sol pedalı (04/1) kullanı.
Bilgi: Sadece geri gitme pedalı kul- lanıldışında biçici durdurulur.
Geri gitme sirasindo biçme ilevi: bkz. Bölüm 7.5.5 "Çim sekströrü ile biçme", sayfa 532.

5.5 Ayak hidrostatli sanziman (04, 05)

Ayak hidrostatl sanziman, iki pedal ile (04/1 ve 04/2) kullanilir.

Harekete gezemek icin motor calisirken once, fren pedalina (05/2) basarak park frenini czun, sonra ileri gitmek icin ileri (04/2) veya geri gitmek icin geri (04/1) pedalina basin. Pedali ne kadar a-sagi bastirirsaniz secilen yone o kadar hizl su-rersiniz.

Ileriye dokru sürus: Sagdaki dis pedala (04/2) basin.

Geriye dokru sürüş: Săgdaki ic pedala (04/1) basin.

5.6 Biçicinin kullanimi (06)

Kesme yuksekliginin ayarlanmasi

Traktörün biçicisi,进展情况 Bulunan bir kol (06/2)进展情况 ayarlanabilir.

1. Ayar kolunu (06/2) istenen yonde hareket et-tirin. Kolun asaigi indirilmesi dusuk kesim boyu, kolun yukaricekilmesi yuksek kesim boyu anlamina gelir.

Bicicinin acilmasi

Elektrikli açma: Gösterge paneli alaninda bir salter (02/5) bulunur. Bununla biciciyi devreye alin (yani konum "1").

6 CALISTIRMA

UYARI! Tamamlanmamis montaj nedeni ile tehlike! Cim tractoru, komple monte edilmeden kullanlamaz! Montaj kilavuzunda belirtlen tum montaj calismalarini yerine getirin. Suple durumunda, devreye almadan once, montajn

dogru yapilip yapilmadiigi konusunda bir uzmana danisin! Tum guvenlik ve koruma ekipmanlarinin yerinde ve calisir durumda oldugunu kontrol edin!

6.1 Biçicinin kontrol edilmesi

Kullanimdan once daima, kesme aparati, montaj civatalari ve tum kesme biriminin asinmis veya arizali olup olmadigi, gozte kontrol edilmelidir. Bir dengesizligi onlemek icin asinmis veya hasarli biçaklarin yenileri ile degistirmesi gereklidir.

6.2 Yag dolumu

Ilk calistirmadan once motora yag doldurulmasi gereklidir. Bunun icin lutfen motor ureticisin talimatlari dinkkate aln. Ayrca yag seviyesinin duzenli araliklarla kontrl edilmesi ve gerektiginde yag doldurulmasi gerektigini de dikkate aln.

6.3 Yakit dolumu (09)

UYARI! Yakit kullanimindanDOGAN tehlikeler!Yakit yuksek duzeyde yanici dir.Yakit deposunu sadece aik alanda doldurun! Sigara ic-meyin! Motor calisirken veya sicakken dolum yapmayin!

Motora, govdeye veya yere yakit dokulmesini onlemek icin dolum sirasinda uygun bir huni veya doldurma borusu kullanin.

Yakit tanki kappa ve diger tank kapaklarin hasar almasi durumunda, guvenlik nedeni ile degis-tirilmeleri gereklidir.

Yakit tāstīginda motor calistirilmamalidir. Traktör, yakitin kirlettigi alandan uzaklastirilmali ve dokülen yakit, yerden, motordan ve govdeden bir bezlé emdirilmeli ve silinmelidir.

Yakit buharlari uzaklasana kadar her turlu calistirma denemesinden kaçınilmaldir.

Yakiti sadece bunun icin ongorulen kaplarda saklayin.

Kursunsuz benzin kullanin, en az 91 Oktan.

Deponun doldurulmasi

1. Gerektiginde motoru durdurun ve her ihtimale karsi anahtari yerinden cikarin.
2. Motor biraz soguyana kadar bekleyin (alev alan yakit nedeni ile patlama tehlikesi).
3. Yakit deposu kapagina (09/1) bastirin.
4. Yakit deposu kapagini (09/1) yukariyaDOGRU cevirin. Yakit deposu kapagini (09/1) kilidi acilir.
5. Yakit deposu kapagini (09/2) acin ve yakiti doldurun.

Bilgi: Yakit deposunun taşmasina engel olun!

1. Yakit deposu kapağıni (09/2) katatin.
2. Yakit deposu kapagini (09/1) yerine oturacak sekilde kapatin.

6.4 Lastik hava basincinin kontrl edilmesi

Lastik hava basinclarini duzenli araliklarla kontrl edin.
Gerekli hava basincini lastiklerin üzerinden okuyun (tavsiye 1 bar).

BILGI 1 PSI = 0,07 bar.

Lastik hava basinci piyasada satilan bir ayak pompasi ile kontrol edilip yeniden doldurulabilir.

6.5 Cim toplama haznesinin kurulumu (10 - 13)

Çim,traktörleri birçim toplama haznesi ilebirlikte sevk edilir.Lutfen resimlerin orijinalden biraz degisiklik gosterebileceğini)dikkate alin.

Cim toplama haznesi doluluk ikazinin ayarlanmasi

Cim toplama haznesinin boşaltilması gerektiğini, doluluk ikazı bir korna ile bildirir.

Doluluk ikazı kesilen maddelerin durumuna güre 6 pozisyonda ayarlanabilir. Kuru maddelerde doluluk ikazını daha;küçuk pozisyonlara kaydirin. Islak veya nemli maddelerde doluluk ikazını daha uzun ayarlayin.Boylece Çim toplama haznesi dokumu etkilenir.

1. Motoru kapatin (bkz. Bölüm 7.4 "Motorun calistirilmasi ve durdurulmasi", sayfa 531).
2. Cim toplama haznesini cikarin (bkz. Bolum 8.1 "Cim toplama haznesinin temizlenmesi", sayfa 534).
3. Doluluk ikazinci (10/1) istenilen pozisyona oturana kadar kesilen maddeye gore (10/a) ayarlayin.
4. Cim toplama haznesini tekrar takin.

Cim toplama haznesini yerine takin

1. Çim toplama haznesini bir eliniz ile hazne tutamagindan (11/1) ve diger eliniz ile de arka kisisinda yer alan baglanti açıkligindan (11/2) tutun.
2. Çim toplama haznesini simetrik olarak kilavuzun üzerine koyun (11/3).

3. Çim toplama haznesini, haznenin on kismi yerine oturacak sekilde, diger eliniz ile hafifice one egin (12).

4. Çim toplama haznesini tekrar aşağı cevirin (13/a).

5. Çim toplama haznesinindoğan oturduguşunu kontrol edin.

6.6 Güvenlik donanımlarin kontrol edilmesi

Cim traktorunn her kullanimindan once guvenlik donanimarinin kontrl edilmesi gereklidir.

UYARI! Güvenlik tertibatlartin kontrol edilmesinde tehliker! Güvenlik tertibatlari sadece sürçü koltugu uzerinden ve yakinlarda böcka bir insan veya hayvan bulunmadigi sirada kontrol edilebilir!

Çim traktörünün istenmeden harekete gezememesi,—tüm kontroler sadece,—düz zemin)—üzerinde,—gerekteleşirilmelidir.

6.6.1 Fren kontak.§alterinin kontrl edilmesi

Frenkontak salteri, frene basilmadan motorun calistirilamamasini saglar.

1. Motor kapali.
2. Sürüçü koltuguna oturun.
3. Fren pedalina (05/1) basarak park frenini czün.
4. Motoru calistirmaya calisin (Kontak anahtari III konumunda).

Bilgi Motor calismamaldir!

6.6.2 Biçici kontak Şalterinin kontrol edilmesi

Bicici kontak salteri, bicicinin etkin olmasi durumnda motorun calistirilamamasini saglar.

1. Motor kapali.
2. Sürücu koltuguna oturun.
3. Fren pedalina (05/1) basin ve park fremini cekin (05/2).
4. Biciciyi etkinleştinir (02/5, konum "1").
5. Motoru calistirmaya calisin (Kontak anahtari III konumunda).

BILGI Motor calismamalidir!

6.6.3 Koltuk kontak salterinin kontrl edilmesi

Koltuk kontak salteri, biçicinin etkin oldugu durumda, sürucü koltugunda oturan kisinin olmaması durumunda motorun derhal kapanması saglar.

1. Sürücu koltuguna oturun.

2. Fren pedalina (05/1) basin ve park frenini cekin (05/2).

3. Motoru calistirin ve azami devir sayisina ulastirin.
4. Biciciyi etkinlestirin (02/5, konum "1").
5. Ayaşa kalkarak kolugun yükünü boşaltın (in-meyin!).

BILGI Motorun durmasi gerekir!

6.6.4 Çim toplama haznesi kontak Şalterinin kontrol edilmesi

Çim toplama haznesi kontak Şalteri,ATICi calisir durumdaykençim toplama haznesininogruto takil olmadigi andan itibaren motorun kapanmasini saglar.

1. Sürücu koltuguna oturun.
2. Fren pedalina (05/1) basin ve park frenini cekin (05/2).
3. Motoru calistirin ve azami devir sayisina ulastirin.
4. Biciciyi etkinlestirin (02/5, konum "1").
5. Çim toplama haznesini hafifice kaldirin veya açma salterini kullanin.

BILGI Motorun durmasi gerekir!

6.6.5 Boşaltma kanali kontak Şalterinin kontrol edilmesi

Boşaltma kanali kontak Şalteri, Çim traktörünburnoşaltma kanali doküldügünde calistirilamamasıni saglar.

1. Cim toplama haznesini cikarin.
2. Bosaltma kanalini sikarin (18/2).
3. Sürücu koltuguna oturun.
4. Fren pedalina (05/1) basin ve park fremini cekin (05/2).
5. Motoru calistirin.

BILGI Motor calismamalidir!

7 TRAKTORUN CALISTIRILMASI

UYARI! Çim,traktörühakkinda yetersiz bilgiden dogacak tehlikeler!Çalıstirmadan once,isletme kılıvuzunu tamamen okuyun!Özilikle Güvenlik uyarilarina dikkat edin!Tüm montaj calismalarini ve isletmeye almak icin gerekli calismalariti tizlikle yerine getirin.Şüphe durumunda ureticije danisın!

7.1 Temel hazirlik onlemleri

Biçme sirasinda daima saglam ayakkabilar ve uzun pantolon giyin. Asla yalin ayak veya acik sandaleletler ile biçme yapmayin.
Cim traktorunun kullanilacagi araziyi tamamen kontrl edin. Tutulup firlatilabilecek tumtas, cubuk, tel, kemik ve diger yabanci cisilmleri temizleyin. Biçme sirasinda da yabanci cisilmere dikkat edilmelidir.
Calistirma kisminda tarif edilen tum calisma-lari yerine getirin. Bu ozellikle guvenlik tertibatlarinin kontrl edilmesi icin gerelidir.
Yükçekmek icin sadeceçeki demiri tertibatı n kullanin! Izin verilen yük sinirini asmayin.
Cim traktoru uzerinde esya tasinmasi yasak-tir!

7.2 Aksesuar kullanimi

UYARI! Yanlis aksesuar veya aksesuarlarin yanlis kullanimindanDOGACAK tehlikeler!

Daima sadece traktor ureticisinin original aksesuarini kullanin! Her birinin ekinde bulunan kullanim kilavuzundaki kullanim talimatarini dikkate alin!

Izin verilmeyen aksesuar veya aksesuararin yanlis kullanimi sonucunda kullanici ve üçuncu sahiscal icin ciddi tehliker olusabilir. Çim,traktoru asiri yülenebilir. Bu durum ağır kazalara yol acabilir.

7.3 Cim traktorunun itilmesi (15, 16)

DIKKAT! Egimlerde iterken dogacak tehlikeler! Cim traktorunu sadece diz alanlarda itin! Cim traktoru egimlerde kontrolsuz olarak yama tan asag hareket edebilir.

Ayak hidrostati sanzimaninda

Baypas kolu (15/1) sag arka tekerlek yuvasindadir.

T3 sanzimaninda baypas kilidini acma (Tip: T15, T16, T18):

1. Baypas kolunu (15/1) disari cekin ve yukariya dokru asin (16).
2. Freni czün.

Cim traktoru artik itilebilir.

G700 sanzimaninda baypas kilidini açma (Tip: T20, T23):

1. Baypas kolunu (15/1) kaydirin ve yukariya dokru asin (16).
2. Frenioczun.
   Cim traktoru artik itilebilir.

7.4 Motorun calistirilmasi ve durdurulmasi

Motorun calistirilmasi

1. Sürücu koltuguna oturun.
2. Sol taraftaki fren pedalini (05/1) tamamen aşaqi bastirin ve park fremi manivelası ile (05/2) sabitleyin.
3. Bicicinin etkin OLMADIGINDAN emin olun. Bunun icin devirme salteri konumunu (02/5, konum "0") kontrol edin.
4. Motor devir regulatorun (02/2) en ust konuma itin. Donanim seviyesine gore orada Choke isareti bulunur. Eger yoksa ozel Choke dugmesine (02/1) basin.
5. Kontak anahtarini kontak kilidine (02/4) so-kun.
6. Kontak anahtarini "III" konumuna cevirin ve motor calisana kadar orada tutun. Bilgi: Kalkis akusün n korunmasi icin bir calistirma denemesinin yakl. 5 saniyeden uzun sürmemesi gereklidir.
7. Kontak anahtarini birakin, otomatik olarak "Il" konumuna donecektir.
8. Motor devir regulatorun (02/2) calistirma konumuna cekin. Choke duğmeli modelde, duğmeyi tekrar yerine itin (02/1).

Motorundurdurulmasi

1. Biçiciyi kapatin (02/5).
2. Motor devir sayisi regulatorunu (02/2) rolanti konumuna getirin.
3. Fren pedalina (05/1) basin ve park fremi manivelasi ile kilitleyin (05/2).

4. Kontak anahtarini (02/4) "0" konumuna cevirin.

5. Kontak anahtarini cekerek cikarin.

UYARI! Sicak motordanDOGACAK tehlikeler! Motoru kapatirken, sicak motor parçalarinin (örnek olarak egzoz) yakinlarindaki malzeme veya nesneleri tutusturabileceğine dikkat edin!

7.5 Traktor ile surus

UYARI! Uyumsuz hizdanDOGabilecek tehlikeler! Traktorun surus ve frenleme durumuna alisabilmek icin ozellikle baslangihta yava suriun! Her yon degisikliginden once surus hizinindaima surucunun cim traktoru uzerindeki hakimiyetini koruyacagi ve devrilmeyecegi kadar oranda dusurulmesi gereklidir!

Traktörünüz bir ayak hidrostati sanziman üzerinden tahrlikidir.

7.5.1 10 °C-altindaki sicutliklarda surüse hazirlik

1. Bicicinin etkin OLMADIGINDAN emin olun. Bunun icin devirme salterini (02/5, konum "0") kontrol edin.
2. Motoru calistirin ve sanziman viskozitesinin uygun hale gelmesi icin yaklaik 30 saniye calistirin. Bundan sonra traktoru surebilirniz. Biçici ancak motor birkac dokika calistirildiktan sonra devreye alinnalidir.

7.5.2 Ayak hidrostatl ianziman ile surius

1. Fren pedalina (05/1) basin ve park fremi manivelasi ile kilitleyin (05/2).
2. Biçiciyi en:yüksekkesim yükbekliginegetirin (06/2).
3. Motoru calistirin.
4. Frene basin (05/1).
5. Ayak pedalina istenilen yone doitru yavaşa basin:

Ileri: Ayak pedali (04/2)
Geri: Ayak pedali (04/1)

1. Pedali ne kadar asaigi bastirirsaniz, traktor de secilen yoneogr u kadar hizla hareket eder.
2. Durdurmak icin gaz pedalini birakip frem pedalina (05/1) basin.

BILGI Traktörü terk ederken, traktörün kaymasini engellemek icin daima basili frem pedali uzerinden park fremi manivelasini etkinlesti-irin!

7.5.3 Híz ayarlama donanimi ile sürus

BILGI Hiz ayarlama donanimi sadece ileri surerken devreye alinabilir. Frene basilinca hiz ayarlama donanimi otomatik olarak devreden ci- kar.

Hiz ayarlama donanimini devreye alma/devreden cikarma:

Kolu (02/3) yukariya dokru cevirin. Hiz ayarlama donanimi devreye alinir.
Kolu (02/3) asaigiya dokru cevirin. Hiz ayarlama donanimi devreden cikarilir.

7.5.4 Yamaclarda sürus ve biçmek

UYARI! Yamaclarda sürüş sirasinda mey-dana gelecek hatalardanDOGACAK teh likeler!

Yamaclarda sürus sirasinda özellkde dikkat edilmelidir! "Güvenli" bir yamaç yoktur. Bu nedenle asagidaki güvenlik uyarilarini özellkde dikkate alin! Tekerler boşa donerse veya araç bir yokusu

çikarken takili kalırsa, biçici ve ekleri ayirin. Sonra diz bir sekilde yapaşa geridoğan giderek ya-maci terk edin! Dolu bir ot toplama haznesi,agic nedeni ile cim tractorünun devrilmte tehlikesini yükseltir!

10^ (% 18) uzerindeki egimlerde surmeyin. Ornek: Bu, bir metre mesafede 18 cm yukseklik farki demektir.
■ Anikalkis yapmayin.
Anifrenleymaymayin.
Suruh hizin dusuk tutun.
Yamaca capraz yonde surmeyin.
Asiri hizlanmayin.
Ani yon degiistirmeyin.

7.5.5 Cim traktorü ile biçme

Temiz bir kesim elde edebilmek icin surus hizinin cim kosullarina uygun olmasi gereklidir. Biçme icin mumkün atan surus hizinin en fazla 2/3'ünü pedal uzerinden kullanin. Traktörun azami hizi sadece biçicinin devrede olmadigi surus durumunda kullanilabilir.

Normal durumda kesim yuksekligi 4 - 5 cm'dir. Bu, yukseklik ayarinin (06/2) 2. veya 3. ayarina denk gelmektedir. Nemli ve islak otlarda daha yuksek kesim yuksekligi ile biçme yapın.

Cok uzun otlar icin bicim isleminin iki geleşte yapilması uygundur. lk geleşte biciciyi en yüksek a-yara getirin. Ikinci geleşte, istenilen yüksekligi a-yarlayabilirsiniz.

7.5.5.1 Biçicinin devreye alinmasi

Bilgi Biçici, ancak motor yaklaşik bir dakıka boyunca istma amacile calistirildiktan sonra devreye alinabilir! Biçicinin devreye alinması sirasinda traktörün yuksek cim alanı icinde durmaması gerekmektedir.

1. Motoru calistirin.
2. Motor devir regulatorunu (02/2) calistirma konumuna cekin.
3. Biçiciyi en yüksek kesim yüksekligine getirin (06/2).
4. Biciciyi devirme salteri (02/5, konum "1") ile acin.
5. El manivelas (06/2) ile istenilen kesim yükseligiini ayarlayin.
6. Cim traktorunu surun.

7.5.5.2 Gerisuruste biome

BILGI Eger sadece geri surus icin sanzi-man pedalina basilirsa biçici durdurulur.

1. "Geri süruste biçme" (02/6) duğmesine basin ve 5 sn. icerisinde geri sürus (04/1) pedalina basin.

UYARI! Geri sürüste biçme sirasinda kazatehlikesi! Gerisürüste biçim yaparken arka alana dikkat edin! Gerisürüste biçmeyi sadece gerektiginde yapın!

7.5.5.3 Bicicinin durdurulmasi

UYARI! Donmeye devam Eden bucaklardanDOGAN tehlikeler!Donen/donmeye devameden bir bucak ellereyayaklar kesebilir!Bu nedenle el ve ayaklar bucaklardan uzak tutun!

1. Biciciyi devirme salteri (02/5, konum "0") ile kapatin.

Bicici, traktor dururken ve ilerlerken kapatilabilir.

UYARI! Sıçrayan nesneler nedeni ile yaralanma tehlikesi! Çakil ve taşkı alanlardan减免 sirasinda nesneler calisman bicici tarafindan seksilip firlatilabilir.

Cim haricinde zeminler uzerindenGPCERken biciciyi daima kapatin.

7.5.5.4 Cim toplama haznesinin boşaltilmasi

BILGI Cim toplama haznesi doldugunda, akustik bir sinyal duyulur. Artik haznenin boşaltilması gerekir.

Donanim modeline gore cim tractorunuzde elektrikle calisan cim toplama haznesi boasaltma islemi veya basma koluna elle bastirarak calisan cim toplama haznesi vardir.

Tüm hazne tipleri icin aşaqidakiler geleçrlidir:

Cim toplama haznesinin boşaltıması surucu koltugu uzerindeyken erfolçleştirilebilir.
Biçici calisirken gim toplama haznési yukari kaldirilrsa veya cikarilrsa, motor durur.
Cim toplama haznesi yerine uygun sekilde takilmamissa bicici calistirilamaz.

Elektrikle calisan cim toplama haznesini boşaltma ilemi

1. Bosaltmak icin surucu koltugunun sol yanindaki devirme salterine (07/1) basin.
2. Çim toplama haznesini kepada mak icin devirme salterine tekrar basin.

Basma kollu Çim toplama haznesini boşaltma ilemi

1. Basma kolunu cim toplama haznesinden (17/a) cekin.

2. Kolu, cim toplama haznesinin acilmasi (17/b) icin surus yonune bastirin.

3. Çim toplama haznesini, hazne yerine oturana kadar, kol ile gerijedoğan hareket ettinir.

7.5.5.5 Malclama

Optimum bir malçlama icin Çimler duzenli olarak (yaklaşık haftada 1 veya 2 kez) biçilmelidir. Bu durumda Çim uzunlugunjun 1/3'ünü kesen (örnek 6 cm Çim uzunlugunda 2 cm biçın). Böylece kesi-len parçalar temiz bir biçimde kalan Çimlerin arasina)yayilir.

7.5.5.6 Biçme araligi

Cimlerin farkl zamanlarda degisken olarak uzadi gini dikkate alin. Ilkbahar basinda daha kisa bir biçme araligi seçmeniz tavsiye edilir. Cimlerin buyüme hizinin yilin ilerleyen zamanlarinda azalmasi ile birlikte biçme araligi uzatin.

Cimler bir sure boyunca kesilememis ise once daha yuksek bir biçme ayari seçin ve iki gün sonra daha dinuk bir biçme ayari ile tekrar biçme yapin.

7.5.5.7 Yuksek cimlerin bililmesi

Otlar olagandan daha fazla uzami ise veya cok nemli ise cimleri daha yuksek bir kesim ayari ile bucin. Cimleri daha sonra daha duşuk, normal bir ayarda yeniden bucin.

7.5.5.8 Bicaklarin bakimi

Tüm kesimsezonu boyunca,ot saplarinin kopa- rilmasini ve parcalanmasini onlemek icin keskin bir kesme biçagi olmasini saglayin. Kopan ot saplari kenarlarinda kahverengilesiR. Bu durumda buyume hizi du ser ve cimdere hastalik bulasma riski artar.

Kesme bicağıni her kullanımdan sonra asinma ve hasarakıntrol edin!Gerektiginde yetkili servise basvurun.
Bicaklari degistirken sadece original yedek bicak kullanin.

8 CIM TRAKTORUNT TEMIZLENMESI

Optimum bir faaliyet ve uzun bir calisma omru i cin cim traktorunun duzenli olarak temizlenmesi gereklidir.

Çim traktörünü her kullanımdan sonra:yapın kırlerden temizleyin.

Temizlik icin yuksek basincli temizleyici kullanmayin. Yuksek basincli bir temizlik cihazi veya bahçehortumundan Çikan su, elektrik sistemi vya rulmanları hasar gormesine yol acabilir.

Özellikle motor, Şanziman ve avara kasnaklar ile:tüm elektrik aktaminin su ile temas etmemesi gereklidir.

UYARI! TemizliktenDOGAN Teh likeler!

Tum temizlik calismaları icin aşagidakilerGPCERlirdir:

Motoru kapatin ve kontak anahtarini cikarin.
Buji fişini Çikarın.
Temizlik icin cikarilan koruma tertibatinin temizlkiten sonra tekrar monte edilmesi gerekldir.
YANMA TEHLIKESI: Cim traktorunu ancak soguduktan sonra temizleyin. Motor, sanziman ve egroz cok sicutir!
KESILME TEHLIKESI: Kesme tertibatı üzerindeki calismalarda keskin buçaklara dikkat edin. Çok buçaklı bicicilerde bir kasim aletinin hareket ettilirmesi bir baskasınin hareketine neden olabilir!

8.1 Cim toplama haznesinin temizlenmesi

Bunun icin cim toplama haznesini cikarin ve hazneye icten ve distan bir hortumla su sikin. Sik yapismis kirler dikkatlice, orneigin bir fira ile kazinaldir. Ozellike dokuma kilifli cim toplama haznelerinde dokumaya zarar vermemeye dikkat edin.

BILGI Cim toplama haznesini temizlikten once tarif edildigi sekilde boşaltın. Dolu bir Çim toplama haznesi güvenli bir sekilde;cikarilmak için fazla ağırdir.

Cim toplama haznesinin cikarilmasi

1. Motoru kapatin.
2. Cim toplama haznesini hafifce kaldirin.
3. Çim toplama haznesini yukari.Doğru kaldirarakçikarin.

Elektrikle calisan cim toplama haznesinin ickarilmasi

1. Motoru kapatin.
2. Elektrikle calisan cim toplama haznesinin kapali oldugundan emin olun.
3. Çim toplama haznesini hafıç e kaldırın (yaklaşık 30°).
4. Çim toplama haznesini yukari.Doğru kaldirarakçikarin.

8.2 Gövde, motor ve Şanzimanin temizlenmesi

DIIKKAT! Su girmesi nedeni ile elektrik tesisatinin hasar gormesi! Traktorun su ile temizligi sirasinda, suyun elektrik tesisatina girmemesine dokkat edin!

Motor ve:tum rulmani yerleri (tekerlekler, sanziman,biçak rulmanlari)s u veya basinçl temizleyici ile temizlemeyin.

Atesleyiciye, karbüratöre ve hava filtlerine giren su arizalara yol acabilir. Rulmanlardaki su, yağlanmanin eksilmesine ve rulmanlar üzerinde ari-zaya neden olabilir.

Kir ve Çüm artıklarınin temizlenmesi icin bir bez, el supürgesi, uzun saplıkıça ve benzeri kullanın.

8.3 Boşaltma kanalınin temizlenmesi (18)

Düzenli bir temizlik ile kesim;yuksekligi ayarinin kolayca yapilabilmesi saglanir.

Boşaltma kanali iki birbirine geleçmis parçadan olusur. Alt kism bicici güvdesine siki bicimde oturmustur. Üst kism temizlik icin çkarilabilir.

1. Cim toplama haznesini cikarin.
2. Bosaltma kanalinin (18/2) sol ve sagindaki civatalari (18/1) sikarin.
3. Bosaltma kanalini arka kismdan gerije dogru cekerek cikarin.
4. Üst ve alt boşaltma kanalını iyice temizleyin.
5. Bosaltma kanalini arka kisma takin. Bunu yaparken, ust ve alt kismi duzgün bir sekilde birlesmesine dokkat edin.
6. Sabitleme civatalari ile yerine vidalayin.
7. Cim toplama haznesini monte edin.

9 BAKIM

UYARI! Bakim sirasindaDOGACAK tehlikeler! Tum bakim calismalar icin asaigidakiler ge-gerlidir:

Motoru kapatin ve kontak anahtarini Çikarın.
Buji fişini Çikarın.
Bakim calismalari增長 korumatertibatin, bakimdan sonra yeniden monte edilmesi gereklidir.
YANMA TEHLIKESI: Cim traktoru uzerinde, ancak soğuduktan sonra calisma yapin. Motor, sanziman ve egroz seksaktı!
KESILME TEHLIKESI: Kesme tertibati üzerindeki calismalarda keskin buçaklara dikkat edin. Çok buçakl biçicilerde bir kesim aletinin hareket ettilirmesi bir baskasinı hareketine neden olabilir.

Parçalarındehyişirilmesi durumunda sadece orijinal yedek parçaların kullanilmasi gereklidir.
Suphe durumunda daima bir yetkili servise basvurun veya uretici ile iletisime gecin.

9.1 Bakim plani

Asagidaki calismalar kullanici tarafindan uygulanabilir. Tum diger bakim, servis ve tamir islerinin yetkili bir servis atolyesindeGPCkelestirilmesi gereklidir.

BILGI Yogun kullanim ve yuksek isi durumunda yukaridaki tablodan daha sik bakim araliklari gerekebilir.

Lüften ayrica yağlama planina gore tavsiye edilmis olan yllik yağlamaları dikkate alin.

İşlem Her kulla-	nümdan önce	Her kulla-nümdan sonra	Ilk 5 saat-ten sonra	Her 25 saatlik calisma süresi sonunda	Her 50 saatlik calisma süresi sonunda	Her de-polama-dan önce
MotorDAQ seviyesini kontrol edin'	X
MotorDAQ değişirin'			X			X
Hava filtresini temizleyin'				X
Hava filtresini değişirin'					X
Büjiyi kontrol edin'					X
Freni kontrol edin (düz yolda deneme frenlemesi)	X
Lastik basicalsı kontrol edin X
Biçme böçagını kontrol edin X
Gevsek parçalar olup olma-dışı kontrol edin	X					X
Kayını kontrol edin (gözle kontrol)				X
Çim seksörünncı temizlenme-si		X
Motor üzerindeki hava giris ızgarasıntı temizleyin'	X
ŞanzimanıDAQ vebine me ar-tiklarindan temizleyin		X		X

*)* Motor ureticisinin kullanim kilavuzuna bakin

9.2 Yavlama plani

Hareketli parçalarin purüzsüz calımasını-SAğlamak icin asagidaki yerlerin yilda bir yağlanmasını tavsiye ederiz.

Yaqlama yapmadan once tum yaçlanacak alanlari bir bezle temizleyin. Olasi bir paslanmayi onlemek icin su kullanmayin.

Yaglama yerleri:

Sag ve sol aks bacaigindaki yag memelerini (21) cok amacli yag ile gresleyin.
On aks cereve rulmanlarini (21/1) sprey yag ile yağlayin.
Direksiyon sanzimanin din segmanlar ve direksiyon pinyonunu (22) cok amacli yag ile gresleyin.
On ve arka akstaki makarayi ve yataği (23 / 20) seks amaçlı yaq ile gresleyin.

BILGI Akslarin ve rulmanlarin greslenebilmesi icin on ve arka tekerlerin sokulmesi gereklidir.

Dönme ve rulman yerleri: Tüm hareketli dönme ve rulman yerlerinin yağlanması.

9.3 Tekerlek degisimi

Tekerlek degisimi sadece yatay ve saglam bir zemin uzerinde gereklestirilebilir.

1. Çim,traktörünü kapatin vekontak anahtarıncı kırarin.
2. Fren pedalini (05/1) tamamen bastirin ve park fremi manivelası (05/2) ile kilitleyin.
3. Çim,traktörünü takozlar ile kaymaya karsi emniyete alin. Takozlari kaldirilmayacak olantarafta yerleşirin.
4. Cim traktorunu uygun bir kriko ile (ornek makasli kriko) degismesi gereken tekerlegin oldugu taraftan kaldirin. Traktoru, degismesi gereken tekerlek serbeste donene kadarkaldirin.

Dikkat! Cihazda hasar tehlikesi.

Kaldirma sirasinda hiçbir traktör parcasini
egmemeye dikkat edin. Krikoyu sadece sag-lam metal parçalarinin alta yerleşirin.

1. Cim traktorunu sasinin taşıycı bir parçasinin altindan saglam bir altlık ile (örnek ahşap kütkler) krikonun kayması veya devrilmesi durumunda dahi inmeyeceşi sekilde emniyete alın.
2. Koruma kapağinci (19/1) Çikarın.

3. Koruma diskini (19/2) bir tornavida ile sökün. Herhangi bir parçanın kaybolmamasina dikkat edin.

4. Rondelayi (19/3) cikarin.

5. Tekerlegi akstan cekerek dokun. Bilgi: Arka teklerkleri akstan cikarilması sirasinda eşleme:yayin kaybetmeyin!
6. Tekrar monte etmeden onceaksi ve tekerlek delgisini temizleyin ve her ikisini de cok a-macli yag ile gresleyin.
7. Tekerlegi aksa takin. Bilgi: Arka teklerkleri takilması sirasinda arka teklerkleri ve eşleşme:yayın somunlarınin,减免me sirasinda eşleşme:yayın Güç kullanmadan itilebileceşi sekilde konumlandirilmasi gereklidir.
8. Rondelayi aksa takin.
9. Koruma diskiniaksi uzerindeki somuna bastirin. Bunun icin gerektiginde bir kerpeten kullaniyorsaniz, kerpeten ile aksa zarar vermemeye dikkat edin.
10. Koruma kapağını aksa takın.
11. Koruma altligini cikarin ve traktoru dikkatlice kriko ile yere indirin.

9.4 Calistirma akusu

Cim traktorunun gonderi kapsamina calistirma akusu icin doldurma cihazi dahil degildir.

Tam akü tanimi: Akü kutusuna bakin. Çalıstirma aküsu motor koruma kapalıkın altindadir.

Calistirma akusuprensipolarak fabrika cikisinda doludur.

Güvenlik uyarilari

UYARI! Calistirma akusünün yanlış kulla-nimi sonucunda olusabilecek tehliker! Akunün yanlış kullanimi sonucunda olusabilecek tehlikerin onlenebilmesi icin asağidaki noktaları dikkate alın!

Calistirma akusunun, aqik atesinogrudan yakinina konmaması, yakilmaması ve kalorifer peteklerinin uzerine birakilmaması gerekmektedir. Patlama tehlikesi vardir.
Calistirma akusunu, kis depolamasi icin kurubir mekanda (10 - 15^) muhafaza edin. Depolama sirasinda donma sicakliginin altindaki isilardan kaçınilmaldir.
Calistirma akusunu uzun sure boyunca bos halde tutmayin. Calistirma akusu uzun bir sure kullanilmadiiginda uygun bir sarj aleti ile doldurulmalidir.
Calistirma akusunu parcalamayin. Elektrolit sivisi (sulfurik asit) ciltte ve kiyafetlerde yaniklar olusmasina neden olur - derhal bol su ile yikayin.

Calistirma akusunu temiz tutun. Sadece kurubir bez ile silin. Su, benzin, inceltici veya benzeri sivı kullanmayin!
Baglanti kutuplarini temiz tutun ve kutup yagi ile yağlayin.
Baglanti kutuplarini kisa devre yaptirmayin.

Caliistirma akusunun doldurulmasi

Doldurmanin gerekli oldugu durumlar:

Kis icn depolamadan once.
Cihazin uzun sure durmasi durumunda (3 aydan fazla).

UYARI! Çalıstirma aküşünün yanlı doldurulmasindanDOGAN seh likeler! Sarj aletinindoldurma akiminin 5 A ve yükleme geriliminin deazami 14,4 V uzerinde olmaması gereklidir.Daha yüksek yükleme geriliminde calistirma akusünnpatlama tehlikesi vardir! Akü uzerindeki calismalar sirasinda daima kontak anahtarini yerindençikarin.

Bakim gerektirmeyen ve gaz sizdirmayan bu a künün Özel olarak buna uygun bir Şarj aleti ile doldurulmasini tavsiye ederiz (yedek parca dukkanlarinda bulunur).

Çalıstirma aküsunün doldurulmasindan.Once Şar aletinin ureticisin kullanim kilavuzunu okuyun.

DIIKKAT! Kisa devre tehlikesi! Bir kisa devreyi onleyebilmek icin eksi kabloyu (-) aküye ilk olarak takin vya ÇiKarı! Akü üzerindeki calı malar sirasinda daima kontak anahtarı yerinden ÇiKarı!

1. Kontak anahtarini yerinden cikarin (02/4).
2. Motor kaputunu化进程
3. Sarj aletinin kiskaclarini akunun baglanti kutuplarina baglayin.

BILGI Kutuplara dokkat edin:

Kirmizi kiskac = Artikutup (+)
Siyah kiskac = Eksi kutup (-)

1. Sarj aletini elektrik agina baglayin ve calistirin.

9.5 Biçicin Şükanilması

Traktörun kis hizmetinde kullanilmasi ve kaygün degistirilmasi icin bicicinin dokulmesi gereklidir.

1. Direksiyonu tamamen sola cevirin (32).
2. Cim toplama haznesini (33) cikarin.
3. Bosaltma kanalini (18) dokun.

4. Mil desteginin silindirik vidasini (34) 5-6 tur cevirerek sokun.

5. Biciciyi en duşuk ayara indirin (35).

6. Bicicinin cekme)yayin sokun (36).
7. Biciciyi tekrar en yukariya ayarlayin (37).
8. Kayis kanalini yerinden cikarin (38).
9. Kayişi motorun kayişi diskinden Çikarın (39).
10. Biçiciyi tekrar en增值服务 ayara indirin (40).
11. Biçicinin (41) sabitlme�能yalarindaki 4 Güvenlik pimini Çiakin.
12. Sabitleme yaylarin civata uzerinden cekerek cikarin (41).

9.6 Kayisin degistirilmesi

1. 6 emniyet somununu (24) sökün.
2. Kayis kanalini yerinden cikarin (25).
3. Bicicinin sag kapagini (26) yerinden cikarin ve kaldirin.
4. Bicicinin sol kapağini (27) yerinden Çikarin ve kaldırın.
5. Kayis cikarilabilinceye kadar makaradaki vidayi gevsetin (28).
6. Kayisi cikarin.

BILGI Kayisin yonu ve yi tipe gore degi-siklik gosterir. Biicinin uzerindeki bilgi cikartmalarini dikkate alin.

Yeni kayisin takilmasi

1. Kayişi hafifçé gezşetilmiş makaraya takin ve makarayı tekrar seksin (30 / 31).
2. Kayisi sirasina gore makaralarin etrafina gezirin ve kayisin yonunu dikkate alin.

10 TASIIMA

Çim,traktörünün taşima araçlarile (örnek araba römorku) taşınması sirasinda bicicinin,biçme suspansiyonunun yükünün alınması icin alltan desteklenmesi gereklidir.

Taşima sirasinda nakliye aracinin yeterince yükleme ağırkı kaldirabildige ve Çim,traktörünun uygün bicimde emniyete alınmş oluguṇa dikkat edin.

11 DEPOLAMA

Çim,traktörünün,hava kosullarindan, Özelliklenem,yagmur ve uzun sureli dokrudan güneşısinlarindan korunacak sekilde depolanması gerekmektedir.

Cim traktorunu asla deposunda yakit varken, yakit buharlarinin aik ates veya kivilcim ile temas edebilecegi bir bina icerisinde muhafaza etmeyin.

Çim,traktörünü sadece motorlu araçlarin konulabileceşi mekanlarda muhafaza edin.

Çim,traktörünü, kş gibi uzun sureli depolamalarda mümkın isedolu depo ile tutmayin. Yakit buharlasabilitir.

Uzun sureli depolamalarda, tortu birikimi ve buna bagli olarak calistirma sorunlari olusmaması icin depo ve karbatur icerisindeki yakit bosaltilmaldir. Bunun icin yetkili servisinize danisir.

12 ARIZALAR DURUMUNDA YARDIM

DIIKKAT! Yaralanma tehlikesi. Keskin kenarli ve hareketli parçalar yaralanmalara sebep olabilir.

Bakim, koruyucu bakim ve temizlik calismalarinda her zaman koruyucu eldiven takin!

BILGI Bu tabloda açiklanmami's veya tarafinizdan giderilemen arizalar durumunda, lüfen musteri hizmetlerine basvurun.

Ariza Nedeni Giderme
Motor calismaýor. Yakit eksikligi. Depoyu doldurun; depo havalandirmasi-ni kontrl edin; yakı filtresini kontrl e-din.
	Depoda kötü, kiri, eski yakı var. Daima temiz kaplar icerisinden taze ya-kı kullanın; karbüratörü temizleyin (Yet-kili servis atöyesinde).
	Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üretici-sinin kullanım bilavuzuna bakın).
	Çalıstirma kılıçimi yok. Bujiyi temizleyin, gerekirse yenisi ile de-ğistirin, buji kablosunu kontrl edin, marş motorunu kontrl edin (Yetkili ser-vis atöyesinde).
	Birden fazla calisma rma denemesi nedeni ile motor yanma odasin-da fazla yakı mevcut.	Bujiyi yerinden sökün ve kurulayın.
Marş motoru calisma- yor.	Boş veya zayı f calisma aküsu. Calisma aküsunü doldurun.
	Sürucü koltuğunun güvenlik sal-teri calismaýor.	Koltuk üzerine tamamen oturun; salter bozuk.
	Fren pedalindaki güvenlik salteri calismaýor.	Fren pedalıni tamamen açağı bastırın.
	Biçici etkin. Biçiciyi devreden Çıkarin.
	Calıstirma aküsu kablosunda (+) sigorta.	Sigortayl kontrl edin, gerekirse degişi-rin.
Motor performansı a-zalýor.	Çok yüksek veya çok nemli Çim. Kesim yükseklimi dentirin; biraz gerisürekek biçinci yüzler alan yaratin.
	Boşaltma kanalı/biçci yi yvası ti-kali.	Motoru kapatın ve kontak anahtarı Çi-karin!
		Boşaltma kanalı/biçci yi yvası nlemizle-yin.
	Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üretici-sinen kullanım bilavuzuna bakın).
Arıza Nedeni Giderme
	Karbürator ayari.Doğru ilel. Ayari	kontrol attirin (Yetkili servis atollyesinde).
	Bişak aşırı aşınmışı. Bişaşi değistirin (Yetkili servis atollyesinde).
	Sürüş hizı;cok:yüksek.Sürüş hizı)düzürün.
Çim traktörkıçozfazla titresiyor.	Bicici hasar,görm,Uş. Biciciyi kontrl	ettirin (Yetkili servis atollyesinde).
Çim traktörú hareket etmiyor.	Hidrostat tahrikinde:Sürüş ilevi yok.	Baypas manivelasın Çalıstirma konu-muna getirin (bkz. Bölüm 7.3 "Cim traktörün bilmesi (15, 16), sayfa 531).
Temiz olmayan kesim.	B十里,aşınm,is,keskindeğil.Biçaki degrıtin vya bileyin. Bilenmigi buçakları dengeleyin (Yetkili servis atollyesinde)!
	Yanlş késim:yüksekleri. Kesme:yüksekleri duzeltilmelidir.
	Çokduşuk motor devirsayı. Azami devirsayıniayarlayı.
	Sürüş hizı;cok:yüksek.Sürüş hizı)düzürün.
	Tekerlekler üzerinde farkliba-sıvar.	Doğru basınca ulaşana kadard,isirin.Tekerleşgin basincı olçün.
Çim toplama haznesi dolmuyor.	Kesme:yüksekleri;cokduşuk a- yarlanm|.	Kesme:yüksekleri duzeltilmelidir.
	Çimler nemli-hava akimi tara- findan taşınabilmek:için fazla a- ğır.	Çimler kuruyana kadard;bçme zamanini erteleyin.
	B十里,aşınm,is. Bic#aşıdeğistirin. (Servis atollyesi)
	Çimler;cok:yüksek.Cimleri2 kez biçın:	1.Geç;lEn yüksek kesim:yüksekleri- gi 2.Geç:lStenilen kesim:yüksekleri.
	Dokuma torba:tikali-hava减免i yok.	Dokuma torbayı temizleyin.
	Boşaltma kanalıbiçici yüvasıkılımı.	Boşaltma kanalıbiçici yüvasınlemizle- yin.
Doluluk gÖstergesi cevap vermiyor.	Doluluk gÖsterge kolunda biçme artıkari var.	Doluluk gÖsterge kolundaki biçme artık- larınlemizleyin. Sonra rahat hareket et- mesi konusunda kontrl edin.
Tahrik,fren,debriyaj ve biçici.		Sadece yetkili serviste kontrl attirin!

12.1 Ariza gösterreichesi ekrani ve ariza giderme

Gösterge Ariza Ariza tarifi Ariza giderme
Err 01 Koltuk Şalteri Elektronikdonanım koltukşalterinin geleçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Kolüşga birkıç defa oturup kalkınKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 02 Fren Şalteri Elektronikdonanım frensalterinin geleçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Fren pedalınin birkıç defa basinKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 03 Biçici Şalteri Elektronikdonanım biçicişalterinin geleçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Biçici Şalterine birkıç defa basinKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 04 Hazne Şalteri Elektronikdonanım hazneşalterinin geleçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Hazneyi birkıç defa�能 KapatınKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 05 Şanıman Şalteri Elektronikdonanım sanlı-Manşalterinin geleçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Gerı sürüş pedalına birkıç defa basinKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 06 Boşaltma kanalıkontak Şalteri Elektronikdonanım boşalt-ma kanalıkontak-SAteriningeçésiz durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum2)**2. Boşaltma kanalınsök.up tekrarmonte edinKendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun
Err 07 Biçici kontakŞalteri Elektronikdonanım biçiciçık,isin yendlş durumu-algilar.	1. Marşıkapatın ve tekrar�能 (konum1)Kendi böşina teshis, gerekirse ari-zanın otomatik olarak silinmesi*,Yoksa servisle ileişim kurun

Gösterge Ariza Ariza tarifi Ariza giderme
Err 08 Març rollesi Elektronikdonanım marşrollesi çkışınin yanlış durumunu algilar.		1. Marçıkapatın ve tekraralık (konum 1)■ Kendi seksina teşhis, gerekirse ari-zanın otomatik olarak silinmesi*,■ Yoksa servisle ileişim kurun
Err 09 Manyetik valf Elektronikdonanım motormanyetakışınyan-lş durumunu algilar.		1. Marçıkapatın ve tekraralık (konum 1)■ Kendi seksina teşhis, gerekirse ari-zanın otomatik olarak silinmesi*,■ Yoksa servisle ileişim kurun
Err 10 Ateşleme bobini Elektronikdonanım atele-me bobini çkışınin yanlış durumunu algilar.		1. Marçıkapatın ve tekraralık (konum 1)■ Kendi seksina teşhis, gerekirse ari-zanın otomatik olarak silinmesi*,■ Yoksa servisle ileişim kurun
Err 11 lçbesleme ger-limi	Elektronikdonanım ic bes-leme gerilimi çkışınin yan-lş durumunu algilar.	1. Marçıkapatın ve tekraralık (konum 1)■ Kendi seksina teşhis, gerekirse ari-zanın otomatik olarak silinmesi*,■ Yoksa servisle ileişim kurun
Err 12 lçbesleme ger-limi izlemesi	Elektronikdonanım ic bes-leme gerilimi izlemesinin yanlış durumunu algilar.	1. Marçıkapatın ve tekraralık (konum 1)■ Kendi seksina teşhis, gerekirse ari-zanın otomatik olarak silinmesi*,■ Yoksa servisle ileişim kurun
*: Bu esnada ekran)yaklaşık4 saniye)süner.**:R tuşuna(03/13)basarak ari-zanın silinmesi.

13 GARANTI

Cihazdaki muhtemel malzeme veya uretim hatalarini, ayipli maldanDOGAN haklarin yasal zaman asimi suresi icinde, kendi sejmimize bagli olarak onarim veya degistirme yoluyla gideririz. Zaman asimi suresi, her durumda urunun satin alinmis oldugu ulkedeki hukuka gore belirlenir.

Garanti taahhudumuz asagidaki durumlarda ge- cerlidir:

Garanti asaigidaki durumlarda gecerliliigini kayberder:

Bu isletim talimati dikkate alinmaldir
■ Izinsiz onarim denemeleri
Amacina uygun kullanim
Izinsiz teknik degisiklikler
Original yedek parca kullanimi
Amacina uygun olmayan kullanim

Garanti disinda kalan hususlar sunlardir:

Boyadaki, normal yipranmaya baglanabilecek olan hasarlar
Yedek parca kartinda xxxxx (x) cergeve ile isaretlenmis olan asinmaya tabi parcalar
Icten yanmal motorlar (burada ilgili motor ureticilerinin garanti hukumleri gecerlidir)

Garanti suresi, ilk nihai alicinin satin alimi ile baslar. Tarih ve satin alma belgesi belirleyicidir. Bu beyan ve orijinal satin alma belgesiyle beraber saticiniza veya en yakin yetkili servis merkezine basvurun. Satin alan kisinin, saticiya karşi ayipli maldanDOGAN haklari bu bayan tarafindan etkilenmez.
