INSTRUKCJA OBSŁUGI T 20105.6 HD V2 SOLO

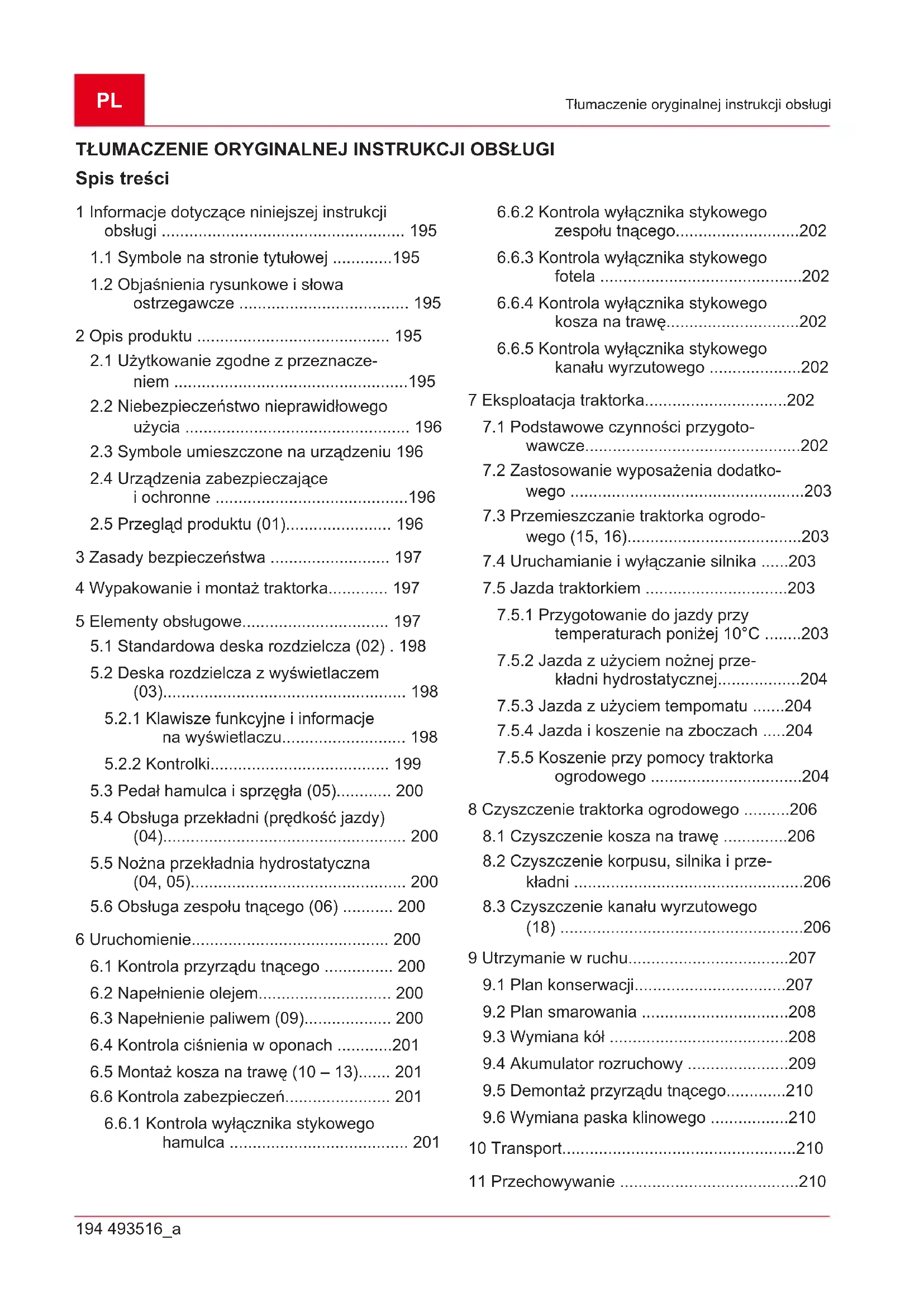

Spis treści 1 Informacje dotyczące niniejszej instrukcji obsługi ..................................................... 195

1.1 Symbole na stronie tytułowej .............195

1.2 Objaśnienia rysunkowe i słowa

ostrzegawcze ..................................... 195 2 Opis produktu .......................................... 195

2.1 Użytkowanie zgodne zprzeznacze-

niem ...................................................195

2.2 Niebezpieczeństwo nieprawidłowego

użycia ................................................. 196

2.3 Symbole umieszczone na urządzeniu 196

2.4 Urządzenia zabezpieczające

3 Zasady bezpieczeństwa .......................... 197 4 Wypakowanie i montaż traktorka............. 197 5 Elementy obsługowe................................ 197

5.1 Standardowa deska rozdzielcza (02) . 198

5.2 Deska rozdzielcza z wyświetlaczem

(03)..................................................... 198

5.2.1 Klawisze funkcyjne i informacje

5.3 Pedał hamulca i sprzęgła (05)............ 200

5.4 Obsługa przekładni (prędkość jazdy)

(04)..................................................... 200

5.5 Nożna przekładnia hydrostatyczna

(04, 05)............................................... 200

5.6 Obsługa zespołu tnącego (06) ........... 200

6 Uruchomienie........................................... 200

6.1 Kontrola przyrządu tnącego ............... 200

6.5 Montaż kosza na trawę (10 – 13)....... 201

6.6 Kontrola zabezpieczeń....................... 201

6.6.1 Kontrola wyłącznika stykowego

hamulca ....................................... 201

6.6.2 Kontrola wyłącznika stykowego

zespołu tnącego...........................202

6.6.3 Kontrola wyłącznika stykowego

fotela ............................................202

6.6.4 Kontrola wyłącznika stykowego

kosza na trawę.............................202

6.6.5 Kontrola wyłącznika stykowego

kanału wyrzutowego ....................202 7 Eksploatacja traktorka...............................202

7.1 Podstawowe czynności przygoto-

wawcze...............................................202

7.2 Zastosowanie wyposażenia dodatko-

wego ...................................................203

7.3 Przemieszczanie traktorka ogrodo-

wego (15, 16)......................................203

7.4 Uruchamianie i wyłączanie silnika ......203

7.5 Jazda traktorkiem ...............................203

7.5.1 Przygotowanie do jazdy przy

temperaturach poniżej 10°C ........203

7.5.2 Jazda z użyciem nożnej prze-

kładni hydrostatycznej..................204

7.5.3 Jazda z użyciem tempomatu .......204

7.5.4 Jazda i koszenie na zboczach .....204

7.5.5 Koszenie przy pomocy traktorka

ogrodowego .................................204 8 Czyszczenie traktorka ogrodowego ..........206

8.1 Czyszczenie kosza na trawę ..............206

8.2 Czyszczenie korpusu, silnika i prze-

kładni ..................................................206

8.3 Czyszczenie kanału wyrzutowego

9.5 Demontaż przyrządu tnącego.............210

9.6 Wymiana paska klinowego .................210

10 Transport...................................................210 11 Przechowywanie .......................................210493516_a 195 Informacje dotyczące niniejszej instrukcji obsługi 12 Pomoc wprzypadku usterek.................... 210

12.1 Wyświetlanie usterek na wyświetla-

Wersja niemieckojęzyczna jest oryginalną in- strukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej in- strukcji obsługi.

Poniższa instrukcja obsługi winna być prze- chowywana zawsze w sposób umożliwiający jej wykorzystanie w celu uzyskania informacji dotyczących urządzenia.

Urządzenie może być przekazywane wyłącz- nie wraz z instrukcją obsługi.

Należy stosować się do wskazówek dot. bez- pieczeństwa iostrzegawczych zawartych wniniejszej instrukcji obsługi.

Traktorki ogrodowe dostarczane są w róż- nych wariantach wyposażeniowych. Należy pamiętać, że zamieszczone ilustracje mogą różnić się od rzeczywistego wyglądu danego urządzenia. W przypadku problemów ze zro- zumieniem przedstawionych opisów należy skontaktować się ze specjalistycznym punk- tem serwisowym lub producentem.

Przestrzegać dołączonej instrukcji montażu i instrukcji obsługi silnik benzynowego.

1.1 Symbole na stronie tytułowej

Symbol Znaczenie Przed uruchomieniem należy do- kładnie przeczytać niniejszą instruk- cję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pra- cy ibezpiecznej obsługi. Instrukcja obsługi Nie używać urządzenia benzynowe- go w pobliżu otwartych płomieni i źródeł ciepła.

1.2 Objaśnienia rysunkowe i słowa

ostrzegawcze NIEBEZPIECZEŃSTWO! Oznacza niebez- pieczeństwo prowadzące do śmierci lub ciężkich obrażeń ciała. OSTRZEŻENIE! Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do śmierci lub ciężkich obrażeń ciała. OSTROŻNIE! Oznacza potencjalne niebez- pieczeństwo mogące prowadzić do średnich lub lekkich obrażeń ciała. UWAGA! Oznacza potencjalne niebezpie- czeństwo mogące prowadzić do szkód rzeczo- wych. WSKAZÓWKA Szczególne wskazówki ułatwiające zrozumienie instrukcji iobsługi. 2 OPIS PRODUKTU Traktorki ogrodowe z wyrzutnikiem tylnym produ- kowane są w różnych wersjach. Przy poniższych opisach umieszczonych w niniejszej instrukcji eksploatacji należy zwrócić uwagę na to, czy opis pasuje do użytkowanego traktorka ogrodowego. Cechy traktorka ogrodowego:

Przekładnia: Hydrostat nożny

Sprzęgło noży: elektromagnetyczne

Pojemność kosza: 310 l

Opróżnianie kosza: elektrycznie, teleskopo- wa dźwignia Poza tym występują różnice w systemach mul- czowania, typie silnika, mocy silnika i szerokości koszenia. Różnice między typami:

Rodzaj przekładni (T3 i G700)

Odblokowanie obejściowe przekładni

2.1 Użytkowanie zgodne zprzeznaczeniem

Traktorek ogrodowy przeznaczony jest do kosze- nia prywatnych ogrodów domowych i ogrodów działkowych o nachyleniu terenu wynoszącym maks. 10° (18%). Zastosowania dodatkowe, jak np. mulczowanie, dozwolone jest wyłącznie pod warunkiem użycia oryginalnego wyposażenia do- datkowego oraz nieprzekraczania wartości gra- nicznych obciążenia. Opisywane urządzenie jest przeznaczone do za- stosowania wramach użytku prywatnego. KażdePL 196 493516_a Opis produktu inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eksploatacja nie- zgodna z przeznaczeniem i prowadzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszelkiej odpowiedzial- ności producenta za szkody poniesione przez użytkownika lub osoby trzecie.

2.2 Niebezpieczeństwo nieprawidłowego

użycia Traktorek ogrodowy nie jest przeznaczony do za- robkowego użytkowania na terenie parków pu- blicznych, obiektów sportowych oraz w rolnictwie i leśnictwie. OSTRZEŻENIE! Zagrożenia spowodowa- ne przeciążeniem traktorka ogrodowego! W szczególności przy korzystaniu z przyczepy nale- ży pamiętać o nieprzekraczaniu dopuszczalnych ciągniętych ładunków oraz nieprzekraczaniu do- zwolonych wzniesień/spadków. Tego typu prze- kroczenie może stanowić zbyt duże obciążenie dla hamulców traktorka ogrodowego i prowadzić do niebezpiecznych sytuacji! WSKAZÓWKA Należy pamiętać o tym, że traktorek ogrodowy nie posiada dopuszczenia do poruszania się po drogach i dlatego nie można go użytkować na drogach publicznych!

2.3 Symbole umieszczone na urządzeniu

Przed uruchomieniem należy za- poznać się z instrukcją obsługi! Należy pamiętać, by podczas ko- szenia w strefie roboczej maszy- ny nie przebywały żadne inne osoby, w szczególności dzieci i zwierzęta. Przed pracami konserwacyjnymi i naprawczymi wyciągnąć kluczyk ze stacyjki! Uwaga, niebezpieczeństwo! Nie zbliżać dłoni ani stóp do mecha- nizmu tnącego! Nie jeździć po zboczach o nachy- leniu przekraczającym 10° (18%)! Zagrożenie: Nie wchodzić tutaj! Ryzyko poparzenia o gorące po- wierzchnie!

2.4 Urządzenia zabezpieczające iochronne

OSTRZEŻENIE! Zagrożenie spowodowa- ne zdemontowaniem lub zmianą zabezpie- czeń! Zabronione są wszelkie prace ze zdemon- towanymi lub zmienionymi zabezpieczeniami. Uszkodzone zabezpieczenia należy bezzwłocz- nie naprawić lub wymienić! Do zabezpieczeń należą przede wszystkim:

Wyłącznik stykowy hamulca

Wyłącznik stykowy przyrządu tnącego

Wyłącznik stykowy kosza na trawę

Wyłącznik stykowy fotela kierowcy

Pokrywy przyrządu tnącego

Wyłącznik stykowy kanału wyrzutnika

2.5 Przegląd produktu (01)

Nr elementu 1 Kierownica 2 Deska rozdzielcza 3 Pedał hamulca 4 Pokrywa silnika 5 Mechanizm przekładni służący do jazdy do tyłu 6 Mechanizm przekładni służący do jazdy do przodu 7 Zespół tnący 8 Regulacja wysokości koszenia493516_a 197 Zasady bezpieczeństwa Nr elementu 9 Obejście przekładni 10 Czujnik kosza na trawę 11 Mechanizm uruchamiający kosz 12 Kosz na trawę 13 Fotel kierowcy 14 Elektryczne uruchamianie kosza* 15 Dźwignia ustalająca pedału hamul-

Wykonanie jest różne i zależne od danego mo- delu

Zabrania się eksploatacji kosiarki przez dzie- ci lub inne osoby, które nie zapoznały się zinstrukcją obsługi maszyny.

Przestrzegać lokalnych przepisów określają- cych minimalny wiek personelu obsługi.

Poinstruować dzieci i młodzież o tym, że urządzenie nie jest przeznaczone do zabawy.

Kosić tylko przy dobrym oświetleniu światłem dziennym lub sztucznym.

Nie wpuszczać osób trzecich wobszar za- grożeń.

Użytkownik odpowiada za wypadki zudzia- łem osób trzecich oraz uszkodzenie mienia będącego ich własnością.

Korzystać wyłącznie z oryginalnych części zamiennych iakcesoriów.

Naprawy urządzenia muszą być wykonywane wyłącznie przez producenta lub jedną zauto- ryzowanych przez niego placówek obsługi klienta.

Należy korzystać ze środków ochrony słuchu.

Traktorek ogrodowy nie posiada dopuszcze- nia do poruszania się po drogach i nie wolno nim jeździć po drogach publicznych.

Zabrania się koszenia podczas burzy. Kosiar- ka nie posiada zabezpieczenia przed uderze- niem pioruna.

Na urządzeniu nie wolno przewozić pasaże- rów.

Nie wolno kosić na zboczach o nachyleniu przekraczającym 10° (18%)

Z traktorkiem ogrodowym i/lub zamocowa- nym do niego wyposażeniem dodatkowy nie wolno pracować po spożyciu alkoholu, wpły- wających negatywnie na szybkość reakcji le- karstw lub narkotyków.

Na wzniesieniu koszenie należy przeprowa- dzać zawsze w poprzek.

Należy przestrzegać obowiązujących w da- nym miejscu czasów pracy.

Ciężar traktorka ogrodowego może być przy- czyną poważnych obrażeń. Przy załadunku i rozładunku traktorka ogrodowego w celu przetransportowania go przy użyciu innego pojazdu lub przyczepy należy zachować szczególną ostrożność.

Opisywanego traktorka ogrodowego nie wol- no holować. Dopuszcza się transportowanie kosiarki po drogach publicznych wyłącznie za pomocą odpowiedniego pojazdu.

Traktorka ogrodowego nie wolno użytkować w źle wentylowanych strefach roboczych (np. garaż). Spaliny zawierają trujący tlenek wę- gla oraz inne substancje szkodliwe.

4 WYPAKOWANIE I MONTAŻ

TRAKTORKA Przy wypakowywaniu i montażu traktorka należy stosować się do wskazówek zawartych w dołą- czonej instrukcji montażu. WSKAZÓWKA Należy także przestrzegać także dołączonej instrukcji obsługi silnika benzy- nowego. OSTRZEŻENIE! Zagrożenia wynikłe z nie- kompletnego montażu! Z traktorka ogrodowego nie wolno korzystać przed jego kompletnym zmontowaniem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji montażu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabezpieczają- ce i ochronne pod kątem ich kompletności i pra- widłowego działania!

5 ELEMENTY OBSŁUGOWE

Poniżej opisano elementy obsługowe traktorków ogrodowych z wyrzutnikiem tylnym. Należy zwró- cić uwagę na to, czy dany opis pasuje do użytko- wanego traktorka ogrodowego.PL 198 493516_a Elementy obsługowe

5.1 Standardowa deska rozdzielcza (02)

Poniżej objaśniono elementy standardowej deski rozdzielczej. Regulacja prędkości obrotowej silnika WSKAZÓWKA Pamiętać, że przestawie- nie regulatora prędkości obrotowej podczas jazdy ma wpływ na prędkość przemieszczania się ko- siarki! W przypadku regulatora ze zintegrowaną prze- pustnicą: Przesuwając regulator (02/2) zwiększa i zmniej- sza się prędkość obrotową silnika. W najwyż- szym położenie włącza się ssanie. Załączanie ssania: Przesunąć regulator maksymalnie do góry do pozycji symboli ssania. Tej pozycji wolno używać wyłącz- nie do uruchamiania silnika. Wskazówka: Niektóre warianty traktorka wyposażone są w przycisk ssania (02/1) umieszczony na desce rozdzielczej. Na- leży go dodatkowo pociągnąć w celu uru- chomienia traktorka. Przycisk należy po- nownie wsunąć po ustabilizowaniu pracy silnika! Tryb koszenia: W tym położeniu silnik pracuje z maksymalną prędkością obro- tową. Bieg jałowy: W tym położeniu silnik pra- cuje z minimalną prędkością obrotową. Stacyjka zapłonowa (02/4) Położe- nie Funkcja 0 Silnik wyłączony. Można wyciągnąć kluczyk. I Reflektory włączone. Po uruchomieniu silnika w tej pozycji następuje włączenie reflektorów. II Położenie robocze, gdy silnik pracu- je. III Pozycja startowa służąca do rozru- chu silnika. Gdy silnik zaczyna pracować, należy zwolnić kluczyk. Kluczyk przeskaku- je wtedy z powrotem do pozycji ro- boczej II.

5.2 Deska rozdzielcza z wyświetlaczem (03)

Przeczytać ten rozdział, jeżeli traktorek wyposa- żony jest w wyświetlacz umieszczony powyżej standardowej deski rozdzielczej.

5.2.1 Klawisze funkcyjne i informacje na wyświetlaczu

Poz. Oznaczenie Funkcja 03/2 Na wyświetlaczu są wskazywane:

roboczogodziny dzienne (wyświetlanie informacji z miejscem po przecinku) Wskazówka: Roboczogodziny dzienne wyświetlane są w sys- temie dziesiętnym (1,5h = 1h 30min). lub

roboczogodziny całkowite (wyświetlanie informacji bez miej- sca po przecinku) Wskazówka: Roboczogodziny całkowite odliczane są od mo- mentu obrócenia kluczyka zapłonowego do pozycji I. 03/5 Do przełączania informacji wyświetlanej na wyświetlaczu:

Roboczogodziny całkowite

Roboczogodziny dzienne

Napięcie akumulatora Wskazówka: Roboczogodziny całkowite naliczane są dalej, jeżeli kluczyk zapłonowy znajduje się w stacyjce w pozycji „I”.493516_a 199 Elementy obsługowe Poz. Oznaczenie Funkcja 03/13 Reset roboczogodzin dziennych do wartości „0”. Wskazówka: Istnieje możliwość zresetowania do wartości „0” wy- łącznie roboczogodzin dziennych, w przypadku roboczogodzin całkowitych nie ma takiej możliwości.

Poz. Oznaczenie Kontrolka świeci się: 03/1

przy załączonym silniku:

uszkodzony lub mocno rozładowany akumulator rozrucho- wy.

przerwany przewód zasilający silnik – akumulator.

uszkodzony bezpiecznik (15 A - niebieski).

uszkodzony alternator w silniku.

przy niepracującym silniku:

mocno rozładowany akumulator rozruchowy. Wskazówka: W przypadku zaświecenia się tej kontrolki należy skontaktować się z wyspecjalizowanym punktem serwisowym! 03/3 Kiedy napełniony jest kosz na trawę. Opróżnić kosz na trawę! 03/4 Kiedy włączony jest przyrząd tnący. 03/6 Kiedy dla przyrządu tnącego włączona została jazda do tyłu. 03/7 Przy zdjętym koszu na trawę lub kiedy nie został on prawidłowo zamknięty. 03/8 Przy włączonych reflektorach. 03/9 Po uruchomieniu hamulca oraz przy zablokowanym hamulcu. 03/10 Kiedy w zbiorniku paliwa znajduje się tylko jeszcze ok. 1,5 l pali- wa. 03/11 Kiedy poziom oleju jest niższy od określonego stanu. 03/12 Kiedy kierowca schodzi z traktora przy:

pracującym silniku (hamulec jest zablokowany)PL 200 493516_a Uruchomienie

5.3 Pedał hamulca i sprzęgła (05)

Hamulec: Po naciśnięciu pedału hamulca (05/1) do oporu następuje uruchomienie ha- mulca na przekładni i traktor wyhamowuje.

Hamulec postojowy: Pociągnięcie do góry dźwigni hamulca postojowego (05/2) przy wciśniętym pedale hamulca (05/1) powoduje zablokowanie hamulca. Hamulec zwalniany jest po ponownym wciśnięciu pedału hamul- ca do oporu.

5.4 Obsługa przekładni (prędkość jazdy)

(04) Traktorki ogrodowe wyposażone są w nożną przekładnię hydrostatyczną. Niektóre modele wyposażone są w tempomat. Do jazdy do tyłu i do przodu służą umieszczone po prawej stronie dwa osobne pedały. Kierunek jazdy Opis Do przo-

Nacisnąć prawy pedał (04/2), aby jechać do przodu. Do tyłu Nacisnąć lewy pedał (04/1), aby je- chać do tyłu. Wskazówka: W przypadku naciśnię- cia pedału do jazdy do tyłu następu- je wyłączenie przyrządu tnącego. Tryb koszenia przy jeździe do tyłu: patrz Rozdział 7.5.5 "Koszenie przy pomocy traktorka ogrodowego", strona204.

5.5 Nożna przekładnia hydrostatyczna (04,

05) Nożną przekładnię hydrostatyczną obsługuje się przy pomocy dwóch pedałów (04/1 i 04/2). W celu rozpoczęcia jazdy zwolnić hamulec po- stojowy (05/2) przy pracującym silniku, a następ- nie wcisnąć pedał (04/2) w celu rozpoczęcia jaz- dy do przodu lub pedał (04/1) w celu rozpoczęcia jazdy do tyłu. Im mocniej wciśnięty pedał, tym traktorek szybciej jedzie w wybranym kierunku. Jazda do przodu: Nacisnąć po prawej stronie zewnętrzny pedał (04/2). Jazda do tyłu: Nacisnąć po prawej stronie we- wnętrzny pedał (04/1).

5.6 Obsługa zespołu tnącego (06)

Regulacja wysokości koszenia Zespół tnący traktorka można ustawiać w kilku stopniach na wysokość dźwignią (06/2) znajdują- cą się po prawej stronie obok fotela kierowcy.

1. Przesunąć dźwignię nastawczą (06/2) w żą-

danym kierunku. Dźwignia w dół oznacza ni- ską wysokość cięcia, dźwignia w górę ozna- cza dużą wysokość cięcia. Dołączanie przyrządy tnącego Dołączanie elektryczne: W obszarze deski roz- dzielczej znajduje się wyłącznik (02/5). Tym wy- łącznikiem włącza się przyrząd tnący (np. pozy- cja „1”). 6 URUCHOMIENIE OSTRZEŻENIE! Zagrożenia wynikłe z nie- kompletnego montażu! Z traktorka ogrodowego nie wolno korzystać przed jego kompletnym zmontowaniem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji montażu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabezpieczają- ce i ochronne pod kątem ich kompletności i pra- widłowego działania!

6.1 Kontrola przyrządu tnącego

Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową pod kątem zużycia lub uszko- dzenia przyrządu tnącego, sworzni mocujących i kompletnej jednostki tnącej. Aby uniknąć obja- wów niewyważenia, zużyte lub uszkodzone noże należy wymienić na nowe.

6.2 Napełnienie olejem

Silnik należy napełnić olejem przed pierwszym uruchomieniem. Należy przy tym przestrzegać zaleceń instrukcji producenta silnika. Należy rów- nież pamiętać o regularnym kontrolowaniu pozio- mu oleju i jego ewentualnym uzupełnianiu.

6.3 Napełnienie paliwem (09)

OSTRZEŻENIE! Zagrożenie przy pracach z paliwem! Paliwo jest wysoce łatwopalne. Zbior- nik paliwa wolno napełniać wyłącznie na powie- trzu! Obowiązuje zakaz palenia! Nie wolno tanko- wać przy pracującym lub gorącym silniku! Do tankowania używać odpowiedniego lejka lub rurki wlewowej, aby uniknąć rozlania paliwa na silnik, korpus lub podłoże.493516_a 201 Uruchomienie Ze względów bezpieczeństwa należy w przypad- ku uszkodzenia wymienić zamknięcie zbiornika paliwa oraz inne jego elementy. Zabrania się uruchamiania silnika w przypadku przepełnienia paliwa. Traktorek należy usunąć z miejsca zanieczyszczonego paliwem, a rozlane paliwo należy zebrać i zetrzeć z podłoża, silnika i obudowy przy pomocy szmatki. Należy unikać jakichkolwiek prób uruchomienia silnika, dopóki pary paliwa nie ulotnią się. Paliwo należy przechowywać wyłącznie w prze- widzianych do tego pojemnikach. Należy stosować benzynę bezołowiową, liczba oktanowa min. 91. Napełnianie zbiornika

1. W razie potrzeby wyłączyć silnik i ze wzglę-

dów bezpieczeństwa wyjąć kluczyk ze stacyj- ki zapłonowej.

2. Poczekać, aż silnik się wychłodzi (ryzyko wy-

buchu w wyniku zapłonu paliwa).

3. Nacisnąć pokrywę korka paliwa (09/1).

4. Podnieść pokrywę korka paliwa (09/1) do gó-

ry. Następuje odblokowanie pokrywy korka paliwa (09/1).

5. Otworzyć korek paliwa (09/2) i wlać paliwo do

zbiornika. Wskazówka:Nie dopuścić do przepełnienia zbiornika paliwa!

6. Zamknąć korek paliwa (09/2).

7. Zamknąć pokrywę korka paliwa (09/1) w taki

sposób, aby nastąpiło jej zatrzaśnięcie.

6.4 Kontrola ciśnienia w oponach

Ciśnienie w oponach należy regularnie kon- trolować.

Odczytać wartość wymaganego ciśnienia po- wietrza na oponach (zalecenie 1 bar). WSKAZÓWKA 1PSI = 0,07bara. Ciśnienie w oponach można kontrolować i uzu- pełniać przy pomocy dostępnej w sprzedaży pompki nożnej.

6.5 Montaż kosza na trawę (10 – 13)

Traktorki ogrodowe dostarczane są z koszem na trawę. Należy pamiętać, że zamieszczone ilustra- cje mogą różnić się od rzeczywistego wyglądu danego urządzenia. Ustawianie czujnika poziomu napełnienia kosza na trawę Czujnik poziomu napełnienia informuje przy po- mocy klaksonu o konieczności opróżnienia kosza na trawę. Czujnik poziomu napełniania można ustawić pod względem jakości koszonej trawy w 6 położe- niach. Gdy koszona trawa jest sucha, czujnik po- ziomu napełniania należy przesunąć do mniej- szych położeń. Gdy koszona trawa jest mokra lub wilgotna, czujnik poziomu napełnienia należy ustawić dłużej. W ten sposób reguluje się czas napełniania kosza na trawę.

1. Wyłączyć silnik (patrz Rozdział 7.4 "Urucha-

mianie i wyłączanie silnika", strona203).

2. Zdjąć kosz na trawę (patrz Rozdział 8.1

"Czyszczenie kosza na trawę", strona206).

3. Ustawić czujnik poziomu napełniania (10/1)

na koszoną trawę (10/a), aby zablokował się w żądanym położeniu.

4. Zamontować ponownie kosz na trawę.

Zawieszanie kosza na trawę

1. Przytrzymać kosz na trawę jedną ręką za

uchwyt kosza (11/1), a drugą ręką za otwór mocujący z tyłu (11/2).

2. Symetrycznie nałożyć kosz na trawę na pro-

3. Drugą ręką lekko przechylić kosz na trawę do

przodu (12) w taki sposób, aby nastąpiło za- trzaśnięcie przedniej części kosza na trawę.

4. Teraz obrócić w dół kosz na trawę (13/a).

5. Sprawdzić prawidłowe osadzenie kosza na

6.6 Kontrola zabezpieczeń

Przed każdym uruchomieniem traktorka ogrodo- wego należy sprawdzić zabezpieczenia. OSTRZEŻENIE! Zagrożenie podczas kon- troli zabezpieczeń! Kontrolę zabezpieczeń wol- no przeprowadzać wyłącznie po zajęciu miejsca na fotelu kierowcy oraz kiedy w pobliżu nie ma żadnych ludzi lub zwierząt! Wszystkie kontrole należy przeprowadzać na równym podłożu, aby uniknąć niezamierzonego przetoczenia się kosiarki.

6.6.1 Kontrola wyłącznika stykowego

hamulca Wyłącznik stykowy hamulca uniemożliwia uru- chomienie silnika przy niewłączonym hamulcu.

1. Silnik jest wyłączony.PL

202 493516_a Eksploatacja traktorka

2. Zająć miejsce na fotelu kierowcy.

3. Zwolnić hamulec postojowy, naciskając pedał

4. Spróbować uruchomić silnik (kluczyk w pozy-

cji III). WSKAZÓWKA Nie może dojść do rozru- chu silnika!

6.6.2 Kontrola wyłącznika stykowego

zespołu tnącego Wyłącznik stykowy zespołu tnącego uniemożliwia uruchomienie silnika przy załączonym zespole tnącym.

1. Silnik jest wyłączony.

2. Zająć miejsce na fotelu kierowcy.

3. Nacisnąć pedał hamulca (05/1) i załączyć ha-

mulec ręczny (05/2).

4. Włączyć zespół tnący (02/5, pozycja „1”).

5. Spróbować uruchomić silnik (kluczyk w pozy-

cji III). WSKAZÓWKA Nie może dojść do rozru- chu silnika!

6.6.3 Kontrola wyłącznika stykowego fotela

Wyłącznik stykowy fotela gwarantuje wyłączenie silnika, jeżeli przy załączonym zespole tnącym fotel kierowcy pozostanie nieobsadzony.

1. Zająć miejsce na fotelu kierowcy.

2. Nacisnąć pedał hamulca (05/1) i załączyć ha-

mulec ręczny (05/2).

3. Uruchomić silnik i umożliwić mu pracę z mak-

symalną prędkość obrotową.

4. Włączyć zespół tnący (02/5, pozycja „1”).

5. Odciążyć fotel, wstając z niego (nie schodzić

z kosiarki!). WSKAZÓWKA Silnik musi się wyłączyć!

6.6.4 Kontrola wyłącznika stykowego kosza

na trawę Wyłącznik stykowy kosza na trawę gwarantuje wyłączenie silnika, jeżeli kosz na trawę nie jest prawidłowo zawieszony przy załączonym zespole tnącym.

1. Zająć miejsce na fotelu kierowcy.

2. Nacisnąć pedał hamulca (05/1) i załączyć ha-

mulec ręczny (05/2).

3. Uruchomić silnik i umożliwić mu pracę z mak-

symalną prędkość obrotową.

4. Włączyć zespół tnący (02/5, pozycja „1”).

5. Lekko podnieść pusty kosz na trawę lub naci-

snąć wyłącznik otwierania. WSKAZÓWKA Silnik musi się wyłączyć!

6.6.5 Kontrola wyłącznika stykowego

kanału wyrzutowego Wyłącznik stykowy kanału wyrzutnika uniemożli- wia uruchomienie traktorka ogrodowego przy zdemontowanym kanale wyrzutnika.

1. Wyjąć kosz na trawę.

2. Usunąć kanał wyrzutowy (18/2).

3. Zająć miejsce na fotelu kierowcy.

4. Nacisnąć pedał hamulca (05/1) i załączyć ha-

mulec ręczny (05/2).

5. Uruchomić silnik.

WSKAZÓWKA Nie może dojść do rozru- chu silnika! 7 EKSPLOATACJA TRAKTORKA OSTRZEŻENIE! Zagrożenia z powodu niewystarczającej znajomości pracy z traktor- kiem ogrodowym! Przed uruchomieniem kosiar- ki należy dokładnie przeczytać instrukcję eksplo- atacji! W szczególności należy przestrzegać wszystkich wskazówek bezpieczeństwa! Wszyst- kie prace montażowe oraz prace związane z uru- chomieniem należy przeprowadzać zgodnie z za- leceniami. W razie wątpliwości należy skontakto- wać się z producentem!

7.1 Podstawowe czynności

Podczas koszenia należy zawsze nosić od- powiednie obuwie oraz długie spodnie. W żadnym wypadku nie wolno kosić na boso lub w odkrytych sandałach.

Sprawdzić w całości teren, na którym używa- ny jest traktorek ogrodowy. Usunąć wszystkie kamienie, kije, druty, kości i inne ciała obce, które mogłyby zostać pochwycone i odrzuca- ne. Także podczas koszenia należy zwracać uwagę na występowanie ciał obcych.

Należy przeprowadzić wszystkie prace mon- tażowe opisane w rozdziale "Uruchomienie". Dotyczy to zwłaszcza kontroli zabezpieczeń.

Do ciągnięcia ładunków wolno używać wy- łącznie zaczepu przyczepowego! Nie wolno przekraczać obciążenia podpory.

Transportowanie przedmiotów na traktorku ogrodowym jest zabronione!493516_a 203 Eksploatacja traktorka

7.2 Zastosowanie wyposażenia

dodatkowego OSTRZEŻENIE! Zagrożenie w wyniku nie- prawidłowego wyposażenia dodatkowego lub jego niewłaściwego użycia! Wolno używać wy- łącznie oryginalnego wyposażenia dodatkowego pochodzącego od producenta traktorka! Należy przestrzegać odnośnych przepisów zawartych w załączonych instrukcjach obsługi! Używanie niedozwolonego wyposażenia dodat- kowego lub jego niewłaściwe użycie stanowi za- grożenie dla operatora oraz osób trzecich. Istnie- je ryzyko przeciążenia traktorka ogrodowego. Stwarza to zagrożenie poważnych wypadków.

7.3 Przemieszczanie traktorka ogrodowego

(15, 16) OSTROŻNIE! Zagrożenie przy pchaniu na terenach pochyłych! Traktorek ogrodowy nale- ży przemieszczać tylko na poziomych powierzch- niach! Na pochyłościach mogłoby dojść do nie- kontrolowanego stoczenia się w dół. W przypadku nożnego napędu hydrostatycznego Dźwignia obejścia (15/1) znajduje się w tylnej prawej wnęce koła. Odblokowanie obejścia w przypadku przekładni T3 (typ: T15, T16, T18):

1. Wyciągnąć dźwignię obejścia (15/1) i zacze-

ð Teraz można przystąpić do przemieszczania traktorka ogrodowego. Odblokowanie obejścia w przypadku przekładni G700 (typ: T20, T23):

1. Wsunąć dźwignię obejścia (15/1) i zaczepić

ð Teraz można przystąpić do przemieszczania traktorka ogrodowego.

7.4 Uruchamianie i wyłączanie silnika

Uruchamianie silnika

1. Usiąść na fotelu kierowcy.

2. Całkowicie wcisnąć pedał hamulca (05/1)

umieszczony po lewej stronie i zablokować go dźwignią ustalającą (05/2).

3. Upewnić się, że zespół tnący NIE jest załą-

czony. W związku z tym sprawdzić pozycję przełącznika wychylnego (02/5, pozycja „0”).

4. Przesunąć regulator (02/2) służący do regu-

lacji obrotów silnika do górnego oporu. W za- leżności od wyposażenia znajduje się tam symbol ssania. Jeżeli nie, to należy pocią- gnąć oddzielny przycisk ssania (02/1).

5. Włożyć kluczyk zapłonowy do stacyjki (02/4).

6. Obrócić kluczyk do pozycji „III” i przytrzymać

go w niej do momentu uruchomienia silnika. Wskazówka:Aby chronić akumulator rozru- chowy, próba rozruchu silnika nie powinna trwać dłużej niż ok. 5 s.

7. Następnie kluczyk należy puścić, kluczyk po-

wraca automatycznie do pozycji „II”.

8. Przesunąć regulator (02/2) służący do regu-

lacji obrotów silnika do pozycji roboczej. W przypadku wariantu z przyciskiem ssania przycisk należy ponownie wcisnąć (02/1). Wyłączanie silnika

1. Wyłączyć zespół tnący (02/5).

2. Ustawić regulator (02/2) służący do regulacji

obrotów silnika w pozycji obrotów jałowych.

3. Nacisnąć pedał hamulca (05/1) i zablokować

go za pomocą dźwigni ustalającej (05/2).

4. Przekręcić kluczyk w stacyjce (02/4) do poło-

5. Wyciągnąć kluczyk ze stacyjki zapłonowej.

OSTRZEŻENIE! Zagrożenie ze strony go- rącego silnika! Przy wyłączaniu silnika należy zwrócić uwagę, by gorące elementy silnika (jak np. tłumik) nie spowodowały zapłonu znajdują- cych się w pobliżu przedmiotów lub materiałów!

7.5 Jazda traktorkiem

OSTRZEŻENIE! Zagrożenie spowodowa- ne niedostosowaniem prędkości! W szczegól- ności na początku należy poruszać się z niskimi prędkościami, co pozwoli na przyzwyczajenie się do właściwości jezdnych i hamulcowych traktor- ka! Przed każdą zmianą kierunku prędkość jazdy należy zredukować na tyle, aby kierowca przez cały czas zachowywał kontrolę nad traktorkiem i aby nie miał możliwości jego przewrócenia! Traktorek napędzany jest nożną przekładnią hy- drostatyczną.

7.5.1 Przygotowanie do jazdy przy

temperaturach poniżej 10°C

1. Upewnić się, że zespół tnący NIE jest załą-

czony. W związku z tym sprawdzić przełącz- nik wychylny (02/5, pozycja „0”).PL 204 493516_a Eksploatacja traktorka

2. Uruchomić silnik i pozostawić włączony na

ok. 30 sekund w celu uzyskania optymalnej lepkości oleju przekładniowego. Po upływie tego czasu można rozpocząć jazdę. Zespół tnący można włączyć dopiero po upływie kil- ku minut pracy silnika.

7.5.2 Jazda z użyciem nożnej przekładni

1. Nacisnąć pedał hamulca (05/1) i zablokować

go za pomocą dźwigni ustalającej (05/2).

2. Ustawić przyrząd tnący na najwyższej wyso-

kości cięcia (06/2).

3. Uruchomić silnik.

4. Aktywować hamulec (05/1).

5. Powoli nacisnąć pedał służący do jazdy w

wybranym kierunku jazdy:

Do przodu: Pedał (04/2)

Do tyłu: Pedał (04/1)

6. Im mocniej wciśnięty pedał, tym traktorek

szybciej jedzie w wybranym kierunku.

7. W celu zatrzymania traktorka puścić pedał i

nacisnąć pedał hamulca (05/1). WSKAZÓWKA Zawsze przy opuszczaniu traktorka należy użyć dźwigni ustalającej przy wciśniętym pedale hamulca, dzięki czemu trakto- rek nie będzie miał możliwości przypadkowej zmiany swojej pozycji!

7.5.3 Jazda z użyciem tempomatu

WSKAZÓWKA Tempomat można włączać wyłącznie podczas jazdy do przodu. Po naciśnię- ciu hamulca następuje automatycznie wyłączenia tempomatu. Włączanie / wyłączanie tempomatu:

Obrócić dźwignię (02/3) w górę. Następuje włączenie tempomatu.

Obrócić dźwignię (02/3) w dół. Następuje wyłączenie tempomatu.

7.5.4 Jazda i koszenie na zboczach

OSTRZEŻENIE! Zagrożenie spowodowa- ne błędną obsługą podczas jazdy na zbo- czach! Podczas jazdy na zboczach zalecane jest zachowanie szczególnej ostrożności! Praca na zboczach jest zawsze niebezpieczna. W związku z tym należy w szczególności stosować się do następujących wskazówek bezpieczeństwa! W przypadku buksowania kół lub w przypadku utknięcia traktorka przy przejeżdżaniu wzniesie- nia należy wyłączyć przyrząd tnący i doczepiane oprzyrządowanie. Następnie należy opuścić zbo- cze poruszając się powoli do tyłu w linii prostej! Ciężar pełnego kosza na trawę zwiększa ryzyko przewrócenia się traktorka ogrodowego!

Nie wolno używać kosiarki na zboczach o na- chyleniu przekraczającym 10° (18%). Przy- kład: odpowiada to różnicy wysokości wyno- szącej 18 cm na odcinku jednego metra.

Unikać gwałtownych manewrów podczas jaz- dy.

Unikać gwałtownego hamowania.

Utrzymywać niską prędkość.

Nie wolno pokonywać zboczy w poprzek.

Nie wolno dynamicznie przyspieszać.

Unikać gwałtownych ruchów kierownicą.

7.5.5 Koszenie przy pomocy traktorka

ogrodowego Aby uzyskać zadowalający efekt koszenia, nale- ży dostosować prędkość jazdy do warunków pa- nujących na trawniku. Do koszenia należy wybie- rać maksymalnie 2/3 możliwej prędkości jazdy uzyskiwanej przy użyciu pedała. Maksymalna prędkość traktorka określona jest wyłącznie dla trybu jazdy bez włączonego przyrządu tnącego. W warunkach standardowych wysokość koszenia wynosi 4 – 5 cm. Odpowiada to 2 lub 3. Zapadka regulacji wysokości (06/2). W przypadku wilgot- nej lub mokrej trawy należy kosić przy wyższej wysokości koszenia. W przypadku bardzo wysokiej trawy wskazane jest koszenie w dwóch przejściach. Przy pierw- szym przejściu należy ustawić zespół tnący w maksymalnej wysokości koszenia. Przy drugim przejściu można już nastawić żądaną wysokość koszenia.

7.5.5.1 Załączanie zespołu tnącego

WSKAZÓWKA Zespół tnący wolno załą- czyć dopiero po rozgrzewaniu silnika przez ok. jednej minuty! Podczas załączania zespołu tną- cego traktorek nie powinien stać w wysokiej tra- wie.

1. Uruchomić silnik.

2. Przesunąć regulator (02/2) służący do regu-

lacji obrotów silnika do pozycji roboczej.

3. Ustawić przyrząd tnący na najwyższej wyso-

kości cięcia (06/2).

4. Włączyć przyrząd tnący przy pomocy prze-

łącznika wychylnego (02/5, pozycja „1”).493516_a 205 Eksploatacja traktorka

5. Nastawić za pomocą dźwigni nastawczej

(06/2) żądaną wysokość koszenia.

6. Rozpocząć jazdę traktorkiem.

7.5.5.2 Tryb koszenia przy jeździe do tyłu

WSKAZÓWKA W przypadku naciśnięcia pedału przekładni do jazdy do tyłu następuje wy- łączenie przyrządu tnącego.

1. Nacisnąć przycisk „Koszenie do tyłu” ( 02/6)

iwciągu 5sekund nacisnąć pedał (04/1) jaz- dy do tyłu. OSTRZEŻENIE! Ryzyko wypadku przy koszeniu do tyłu! Podczas koszenia przy jeź- dzie do tyłu należy obserwować obszar roboczy z tyłu maszyny! Koszenie przy jeździe do tyłu nale- ży wykonywać tylko w sytuacji, gdy jest to ko- nieczne!

7.5.5.3 Wyłączanie zespołu tnącego

OSTRZEŻENIE! Zagrożenie spowodowa- ne wybiegiem noży! Ruch wirujący/wybieg noża tnącego stwarza zagrożenie obrażeń ciętych rąk i nóg! Dlatego nie należy zbliżać dłoni i stóp do na- rzędzi tnących!

1. Włączyć przyrząd tnący przy pomocy prze-

łącznika wychylnego (02/5, pozycja „0”). Przyrząd tnący można odłączać zarówno przy stojącym traktorku, jak i podczas jazdy. OSTRZEŻENIE! Niebezpieczeństwo od- niesienia obrażeń spowodowane przez wyrzu- cane przedmioty! Podczas przejeżdżania przez powierzchnie żwirowe przedmioty mogą dostać się do pracującego zespołu tnącego, a następnie mogą zostać wyrzucone.

Zespół tnący należy zawsze odłączyć zanim kosiarka wjedzie na inne powierzchnie, ani- żeli trawnik.

7.5.5.4 Opróżnianie kosza na trawę

WSKAZÓWKA W przypadku całkowitego napełnienia kosza na trawę wydawany jest aku- styczny sygnał. Najpóźniej w tym momencie na- leży kosz opróżnić. W zależności od wariantu wyposażeniowego traktorek ogrodowy wyposażony jest w elektrycz- nie uruchamiany mechanizm opróżniania kosza na trawę lub ręcznie uruchamiany mechanizm opróżniania kosza na trawę z dźwignią urucha- miającą. W przypadku wszystkich rodzajów koszy na tra- wę:

Opróżnianie kosza na trawę odbywa się z fo- tela kierowcy.

Jeżeli przy dołączonym przyrządzie tnącym kosz na trawę zostanie podniesiony lub wyję- ty, to silnik wyłączy się.

Przyrządu tnącego nie można dołączyć w przypadku nieprawidłowego zamocowania kosza na trawę. Opróżnianie elektrycznie uruchamianego kosza na trawę.

1. W celu opróżnienia nacisnąć przełącznik wy-

chylny (07/1) po lewej stronie fotela kierowcy.

2. Aby zamknąć kosz na trawę, należy ponow-

nie nacisnąć przełącznik wychylny. Opróżnianie kosza na trawę za pomocą dźwigni obsługi

1. Wyciągnąć dźwignię uruchamiającą z kosza

2. Nacisnąć dźwignię w kierunku jazdy, aby

otworzyć kosz na trawę (17/b).

3. Przesunąć kosz na trawę za pomocy dźwigni

do tyłu w celu jego wkleszczenia.

Wcelu uzyskania optymalnego efektu mulczowa- nia trawnik powinien być regularnie koszony (ok. 1 do 2 razy wtygodniu). Należy skosić 1/3 wyso- kości trawy (np. przy wysokości trawy wynoszą- cej 6cm skosić 2cm). Dzięki temu pokos zosta- nie dobrze rozłożony na trawniku.

7.5.5.6 Interwał koszenia

Należy pamiętać, że wzrost trawy jest różny wzależności od pory roku. Na początku wiosny zaleca się wybranie krótszego interwału kosze- nia. Gdy zbiegiem roku szybkość wzrostu trawy zmniejszy się, interwał koszenia należy zwięk- szyć. Jeśli trawa nie była koszona przez dłuższy czas, należy najpierw wybrać większe ustawienie wy- sokości koszenia ipo dwóch dniach powtórzyć koszenie zmniejszym ustawieniem wysokości.

7.5.5.7 Koszenie wysokiej trawy

Jeśli trawa rosła dłużej niż zwykle lub jest zbyt wilgotna, należy wybrać większe ustawienie wy- sokości koszenia. Następnie należy powtórzyć koszenie zmniejszym, zwykłym ustawieniem wy- sokości.PL 206 493516_a Czyszczenie traktorka ogrodowego

7.5.5.8 Konserwacja noży tnących

Wtrakcie całego sezonu koszenia należy dbać oodpowiednią ostrość noża tnącego, aby uniknąć wyrywania irozszarpywania trawy. Oderwane kra- wędzie trawy brązowieją. Zmniejsza to wzrost tra- wy izwiększa jej podatność na choroby.

Po każdym użyć sprawdzić noże tnące pod kątem naostrzenia ioznak zużycia! Wrazie potrzeby poszukać warsztatu naprawczego.

Wprzypadku wymiany noży używać tylko oryginalnych nożny zamiennych. 8 CZYSZCZENIE TRAKTORKA OGRODOWEGO Traktorek ogrodowy należy regularnie czyścić, co zapewni jego prawidłowe działanie i długą żywot- ność. Po każdej zakończonej pracy traktorek należy oczyścić z przyklejonych zanieczyszczeń. Nie wolno używać urządzeń wysokociśnienio- wych do czyszczenia kosiarki. Strumień wody z myjki wysokociśnieniowej lub węża ogrodowego może doprowadzić do uszkodzenia instalacji elektrycznej lub łożysk. W szczególności przed kontaktem z wodą należy chronić silnik, przekładnię i rolki zwrotne oraz ca- łą instalację elektryczną. OSTRZEŻENIE! Zagrożenia podczas czyszczenia! Zasady obowiązujące w przypadku wszystkich prac czyszczących:

Wyłączyć silnik i wyjąć kluczyk ze stacyjki za- płonowej.

Odłączyć wtyczkę/wtyczki przewodów zapło- nowych świecy.

Zdemontowane w celu czyszczenia zabez- pieczenia należy po zakończeniu czyszcze- nia ponownie zamontować.

NIEBEZPIECZEŃSTWO POPARZENIA: Traktorek ogrodowy należy czyścić dopiero po jego schłodzeniu. Silnik, przekładnia i tłu- mik nagrzewają się bardzo podczas pracy!

TYCH: Podczas prac przy narzędziach tną- cych należy uważać na ostre noże. W przy- padku wieloostrzowych narzędzi koszących ruch jednego z narzędzi może prowadzić do uruchomienia innych narzędzi!

8.1 Czyszczenie kosza na trawę

W tym celu zdjąć kosz na trawę oraz przemyć w środku i na zewnątrz za pomocą węża do wody. Zaschnięte osady zanieczyszczeń należy ostroż- nie usuwać, np. za pomocą szczotki. Zwłaszcza w przypadku koszy na trawę z workiem tkanino- wym należy uważać, by nie uszkodzić tkaniny. WSKAZÓWKA Opróżnić kosz na trawę przed czyszczeniem w opisany sposób. Napeł- niony kosz na trawę jest za ciężki, aby mógł zo- stać bezpiecznie zdemontowany. Demontaż kosza na trawę

2. Unieść lekko kosz na trawę do góry.

3. Zdjąć kosz na trawę od góry.

Zdejmowanie elektrycznie uruchamianego kosza na trawę

2. Sprawdzić, czy elektrycznie uruchamiany

kosz na trawę jest zamknięty.

3. Unieść kosz na trawę do góry (ok. 30°).

4. Zdjąć kosz na trawę od góry.

8.2 Czyszczenie korpusu, silnika i

przekładni UWAGA! Uszkodzenie instalacji elektrycz- nej przez wnikającą wodę! Podczas czyszcze- nia traktorka wodą należy uważać na to, aby do instalacji elektrycznej nie dostawała się woda! Do czyszczenia silnika i wszystkich punktów łoży- skowania (koła, przekładnia, łożyskowanie noży) nie wolno używać wody ani też myjki wysokoci- śnieniowej. Wnikająca do układu zapłonowego, gaźnika i fil- tra powietrza woda może być przyczyną usterek. Woda w punktach łożyskowania może prowadzić do utraty smarowania, a tym samym do zniszcze- nia łożysk. Do usuwania zanieczyszczenia i resztek trawy należy używać szmatki, zmiotki, pędzla z długim trzonkiem lub podobnych narzędzi.

8.3 Czyszczenie kanału wyrzutowego (18)

Regularne czyszczenie gwarantuje bezproblemo- wą regulację wysokości koszenia. Kanał wyrzutnika zbudowany jest z dwóch wsu- niętych do siebie części. Dolna część zamocowa- na jest na stale w obudowie kosiarki. Górną część można wyjmować w celu przeprowadzenia czyszczenia.

1. Zdemontować kosz na trawę!

2. Wykręcić śruby (18/1) po lewej i prawej stro-

nie kanału wyrzutowego (18/2).493516_a 207 Utrzymanie w ruchu

3. Wyjąć kanał wyrzutnika przez tylną ściankę

wypychając go do tyłu.

4. Dokładnie oczyścić górny i dolny kanał wy-

5. Włożyć kanał wyrzutnika do tylnej ścianki.

Przy tym należy uważać na to, aby górna i dolna część równo schodziły się.

Przykręcić kanał dwoma śrubami mocującymi.

7. Zamontować kosz na trawę.

9 UTRZYMANIE W RUCHU

OSTRZEŻENIE! Zagrożenia podczas prac związanych z utrzymaniem w ruchu! Zasady w przypadku wszystkich prac związanych z utrzy- maniem w ruchu:

Wyłączyć silnik i wyjąć kluczyk ze stacyjki za- płonowej.

Odłączyć wtyczkę/wtyczki przewodów zapło- nowych świecy.

Zdemontowane przed pracami związanymi z utrzymaniem w ruchu zabezpieczenia należy ponownie zamontować po zakończeniu prac.

NIEBEZPIECZEŃSTWO POPARZENIA: Pra- ce przy traktorku należy wykonywać dopiero po jego schłodzeniu. Silnik, przekładnia i tłu- mik nagrzewają się bardzo podczas pracy!

W przypadku wymiany części wolno stoso- wać wyłącznie oryginalne części zamienne.

W razie wątpliwości należy zawsze kontakto- wać się z wyspecjalizowanym punktem ser- wisowym lub producentem.

9.1 Plan konserwacji

Następujące prace mogą być przeprowadzane samodzielnie przez użytkownika. Wszystkie po- zostałe prace konserwacyjne, serwisowe i zwią- zane z utrzymaniem w ruchu należy przeprowa- dzać w autoryzowanym warsztacie serwisowym. WSKAZÓWKA Przy dużym obciążeniu i wysokich temperaturach interwały serwisowe mo- gą ulec skróceniu. Dodatkowo należy stosować się do zaleceń doty- czących zalecanych corocznych prac smarowni- czych wg planu smarowania. Czynność Przed każdym użyciem Po każ- dym uży- ciu Po pierw- szych 5 godzi- nach Co 25 ro- boczogo- dzin Co 50 ro- boczogo- dzin Przed każdym złoże- niem na magazyn Kontrola poziomu oleju w sil- niku

Wymiana oleju silnikowego

X X Czyszczenie filtra powietrza

Wymiana filtra powietrza

Kontrola świecy zapłonowej

Kontrola hamulca (próbne hamowanie na prostym od- cinku)

Kontrola ciśnienia w oponach X Kontrola noży tnących XPL 208 493516_a Utrzymanie w ruchu Czynność Przed każdym użyciem Po każ- dym uży- ciu Po pierw- szych 5 godzi- nach Co 25 ro- boczogo- dzin Co 50 ro- boczogo- dzin Przed każdym złoże- niem na magazyn Kontrola mocowania elemen- tów X X Kontrola paska klinowego (kontrola wzrokowa)

Czyszczenie traktorka ogro- dowego

Czyszczenie kratki wlotu po- wietrza w silniku

Czyszczenie przekładni z resztek trawy i pokosu X X )* patrz instrukcja obsługi producenta silnika

Aby zapewnić lekkość poruszania się ruchomych części, zalecamy smarowanie raz w roku poniż- szych punktów. Przed przystąpieniem do smarowania lub spry- skania smarem oczyścić szmatką wszystkie prze- znaczone do smarowania punkty. Ze względu na ryzyko korozji nie wolno używać wody. Punkty smarowania:

Gniazdo smarowe na wahaczu osi po prawej i lewej stronie (21) nasmarować smarem wie- lozadaniowym.

Spryskać olejem w aerozolu łożyskowanie osi przedniej na ramie (21/1).

Segment zębatkowy i zębnik w przekładni kierowniczej (22) nasmarować smarem wie- lozadaniowym.

Łożyska rolkowe i piastę w przedniej i tylnej osi (23 / 20) nasmarować smarem wielozada- niowym. WSKAZÓWKA Przed smarowaniem osi i łożysk należy zdemontować przednie i tylne koła.

Punkty obrotowe i łożyskowane: Smarowanie wszystkich ruchomych punktów obrotowych i łożyskowanych.

Wymiany kół można dokonywać tylko na pozio- mym istabilnym podłożu.

1. Ustawić traktorek ogrodowy w odpowiednim

miejscu, wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.

2. Do końca wcisnąć pedał hamulca (05/1) i za-

blokować go za pomocą dźwigni ustalającej (05/2).

3. Zabezpieczyć traktorek przed przemieszcze-

niem, podkładając odpowiednie kliny. Kliny należy podkładać po niepodnoszonej stronie.

4. Traktorek ogrodowy należy podnosić odpo-

wiednim narzędziem do podnoszenia (np. no- życowym podnośnikiem samochodowym) umieszczonym po stronie, po której ma być wymieniane koło. Traktorek należy podnieść na tyle, aby wymieniane koło mogło się swo- bodnie obracać. Uwaga! Niebezpieczeństwo uszkodzenia urządzenia. Podczas podnoszenia należy uważać na to, aby nie wygiąć żadnych elementów traktorka. Podnośnik należy podkładać wyłącznie pod stabilne elementy metalowe.

5. Zabezpieczyć traktorek na wybranym ele-

mencie nośnym podwozia przy pomocy sta- bilnej podkładki (np. kantówki) w taki sposób, aby w przypadku zsunięcia lub przewrócenia podnośnika nie było możliwości opadnięcia traktorka w dół.

6. Zdjąć kołpak ochronny (19/1).

7. Wyjąć podkładkę zabezpieczającą za pomo-

cą śrubokręta (19/2). Odłożyć podkładkę za- bezpieczającą w miejsce, w którym nie zgubi się.

8. Zdjąć podkładkę (19/3).

9. Zdjąć koło z osi.

Wskazówka:Przy zdejmowaniu tylnych kół z osi należy uważać na to, aby nie zgubić wpu- stów!493516_a 209 Utrzymanie w ruchu

10. Przed ponownym zamontowaniem koła oczy-

ścić oś i otwór w kole i nasmarować je sma- rem wielozadaniowym.

11. Nałożyć koło na oś.

Wskazówka:Podczas osadzania tylnych kół rowki wpustu pasowanego i tylnego koła mu- szą być wzajemnie ustawione w taki sposób, aby można było łatwo wsunąć wpust.

12. Nałożyć na oś podkładkę.

13. Wcisnąć podkładkę zabezpieczającą do row-

ka na osi. W przypadku ewentualnego korzy- stania ze szczypiec należy uważać na to, aby nie uszkodzić nimi osi.

14. Nałożyć na oś kołpak ochronny.

15. Zabrać podkładkę zabezpieczającą traktorek

przed opadnięciem w dół i ostrożnie opuścić traktorek na ziemię przy pomocy podnośnika.

9.4 Akumulator rozruchowy

W zakresie dostawy traktorka ogrodowego nie ma prostownika służącego do ładowania akumu- latora rozruchowego. Dokładne oznaczenie akumulatora: patrz skrzyn- ka na akumulator. Akumulator rozruchowy znaj- duje się pod pokrywą silnika. Akumulator rozruchowy jest już fabrycznie nała- dowany. Zasady bezpieczeństwa OSTRZEŻENIE! Zagrożenie w wyniku nie- prawidłowego obchodzenia się z akumulato- rem rozruchowym! W celu uniknięcia zagrożeń wynikających z nieprawidłowego obchodzenia się z akumulatorem należy stosować się do poniż- szych punktów!

Akumulatora rozruchowego nie wolno prze- chowywać i podgrzewać w bezpośrednim są- siedztwie źródeł otwartego ognia. Nie wolno go również kłaść na elementach grzejnych. Ryzyko wybuchu.

Akumulator rozruchowy należy przechowy- wać zimą w chłodnym i suchym pomieszcze- niu (10 – 15°C). W trakcie jego przechowy- wania należy unikać temperatur poniżej tem- peratury zamarzania.

Należy unikać przechowywania akumulatora rozruchowego przez dłuższy czas w nienała- dowanym stanie. Jeżeli akumulator rozrucho- wy nie był używany przez dłuższy czas, nale- ży go naładować odpowiednim prostowni- kiem.

Należy uważać na to, aby nie zniszczyć aku- mulatora rozruchowego. Elektrolit (kwas siar- kowy) powoduje oparzenia na skórze i odzie- ży – natychmiast przemyć dużą ilością wody.

Akumulator rozruchowy należy utrzymywać w czystym stanie. Do przecierania używać wy- łącznie suchej szmatki. Nie stosować wody, benzyny, rozcieńczalnika lub podobnych środków!

Zaciski przyłączeniowe należy utrzymywać w czystym stanie i smarować je specjalnym smarem do zacisków.

Zacisków przyłączeniowych nie wolno zwie- rać. Ładowanie akumulatora rozruchowego Ładowanie akumulatora jest konieczne:

Przed złożeniem na magazyn przed zimową przerwą w pracy.

W przypadku dłuższej przerwy w pracy urzą- dzenia (ponad 3 miesiące). OSTRZEŻENIE! Zagrożenie w wyniku nie- prawidłowego ładowania akumulatora! Prąd ła- dujący prostownika nie może przekraczać wartości 5A, a napięcie ładujące powinno wynosić maks. 14,4V. Przy wyższym napięciu ładującym należy li- czyć się z ryzykiem wybuchu akumulatora rozru- chowego! Przed pracami przy akumulatorze należy zawsze wyciągnąć kluczyk ze stacyjki zapłonowej. Zalecamy ładowanie tego bezobsługowego i ga- zoszczelnego akumulatora przy pomocy specjal- nie przeznaczonego do tego celu prostownika (do kupienia w specjalistycznych sklepach). Przed ładowaniem akumulatora należy zapoznać się z instrukcją obsługi producenta prostownika. OSTROŻNIE! Ryzyko zwarcia! Aby unik- nąć zwarcia, należy zawsze w pierwszej kolejno- ści odłączać od akumulatora kabel minusowy (-). Należy go również podłączać na końcu! Przed pracami przy akumulatorze należy zawsze wycią- gać kluczyk ze stacyjki zapłonowej!

1. Wyciągnąć kluczyk ze stacyjki zapłonowej

2. Otworzyć pokrywę silnika.

3. Połączyć klemy prostownika z zaciskami

przyłączeniowymi akumulatora. WSKAZÓWKA Pamiętać o prawidłowym podłączaniu biegunów:

Czerwona klema = biegun dodatni (+)

Czarna klema = biegun minusowy (-)PL 210 493516_a Transport

4. Podłączyć prostownik do zasilania sieciowe-

9.5 Demontaż przyrządu tnącego

Przyrząd mocujący należy zdemontować, aby móc korzystać z traktorka przy pracach zimo- wych oraz w przypadku wymiany paska klinowe- go.

1. Skręcić kierownicę do oporu w lewo (32).

2. Zdemontować kosz na trawę (33).

3. Zdemontować kanał wyrzutnika (18).

4. Wykręcić śrubę z łbem cylindrycznym (34)

uchwytu szybu o 5 - 6 obrotów.

5. Opuścić przyrząd tnący do najniższego usta-

6. Zdjąć sprężynę naciągową na przyrządzie

7. Obrócić przyrząd tnący całkowicie do góry

8. Zdjąć kanał na pasek klinowy (38).

9. Zdjąć pasek klinowy z paska klinowego silni-

10. Opuścić ponownie przyrząd tnący do najniż-

szego ustawienia (40).

11. Zdemontować 4 trzpienie zabezpieczające

na pałąkach mocujących przyrządu tnącego (41).

12. Zdjąć pałąki mocujące przez sworznie (41).

9.6 Wymiana paska klinowego

1. Odkręcić 6 nakrętek zabezpieczających (24).

2. Zdjąć kanał na pasek klinowy (25).

3. Zdjąć prawą pokrywę przyrządu tnącego i

zdemontować ją (26).

4. Zdjąć lewą pokrywę przyrządu tnącego i zde-

5. Śrubę na rolce napinającej odkręcić na tyle,

aby można było zdjąć pasek klinowy (28).

6. Wyjąć pasek klinowy.

WSKAZÓWKA Prowadzenie i położenie paska klinowego zależą od danego typu urządze- nia. Należy stosować się do naklejki ze wskazów- kami umieszczonej na przyrządzie tnącym. Zakładanie nowego paska klinowego

1. Nałożyć pasek klinowy wokół lekko poluzo-

wanej rolki napinającej i ponownie przykręcić rolkę (30 / 31).

2. Założyć pasek klinowy zgodnie z kolejnością

wokół rolek i zwrócić uwagę na prowadzenie i położenia paska klinowego. 10 TRANSPORT Podczas transportu traktorka ogrodowego przy użyciu sprzętu transportowego (np. przyczepa samochodu ciężarowego) pod przyrząd tnący na- leży podłożyć odpowiedni element odciążający zawieszenie przyrządu tnącego. Podczas transportu należy zwracać uwagę na wystarczający udźwig środka transportu i odpo- wiednie zabezpieczenie traktorka. 11 PRZECHOWYWANIE Traktorek ogrodowy należy przechowywać w miejscu zabezpieczonym przed warunkami pogo- dowymi, w szczególności przed wilgocią, desz- czem i dłuższym bezpośrednim promieniowa- niem słonecznym. W żadnym wypadku nie wolno przechowywać traktora z napełnionym paliwem zbiornikiem we- wnątrz budynku, w którym opary paliwa mogłyby mieć kontakt z otwartym źródłem ognia lub iskra- mi. Traktorek należy przechowywać wyłącznie w pomieszczeniach przeznaczonych do parkowania pojazdów silnikowych. W przypadku dłuższych okresów magazynowa- nia, np. na okres zimy, unikać w miarę możliwo- ści pozostawiania traktorka ogrodowego z peł- nym zbiornikiem paliwa. Może dojść do ulatniania się paliwa. Przed długookresową przerwą w eksploatacji na- leży spuścić paliwo ze zbiornika i gaźnika, aby zapobiec odkładaniu się osadów, a tym samym problemom z uruchomieniem silnika. Więcej in- formacji na ten temat można uzyskać wyspecjali- zowany punkcie serwisowym.

12 POMOC WPRZYPADKU USTEREK

OSTROŻNIE! Niebezpieczeństwo skale- czenia. Poruszające się części urządzenia oostrych krawędziach mogą spowodować obra- żenia.

Podczas wykonywania prac związanych zkonserwacją, pielęgnacją iczyszczeniem należy zawsze nosić rękawice ochronne! WSKAZÓWKA W przypadku zakłóceń, które nie zostały wymienione w tej tabeli, lub ta- kich, których nie można usunąć we własnym za- kresie, należy skontaktować się z naszym dzia- łem obsługi klienta.493516_a 211 Pomoc wprzypadku usterek Usterka Przyczyna Usuwanie Silnik nie uruchamia się. Brak paliwa. Napełnić zbiornik; sprawdzić odpowie- trzenie zbiornika; sprawdzić filtr paliwa. Niewłaściwe, zanieczyszczone lub stare paliwo w zbiorniku. Należy zawsze używać świeżego paliwa z czystych zbiorników; oczyścić gaźnik (warsztat obsługowo-naprawczy). Zanieczyszczony filtr powietrza. Przeczyścić filtr powietrza (patrz instruk- cja obsługi producenta silnika). Brak iskry zapłonowej. Przeczyścić świecę zapłonową, w razie potrzeby zamontować nową świecę, sprawdzić kable zapłonowe, sprawdzić układ zapłonu (warsztat obsługowo-na- prawczy). W wyniku kilkukrotnych prób roz- ruchu za dużo paliwa w komorze spalania silnika. Wykręcić i osuszyć świecę zapłonową. Nie działa rozrusznik. Rozładowany akumulator rozru- chowy. Naładować akumulator. Nie działa wyłącznik bezpieczeń- stwa przy fotelu kierowcy. Zająć prawidłową pozycję na fotelu kie- rowcy; uszkodzony wyłącznik. Nie działa wyłącznik bezpieczeń- stwa w pedale hamulca. Wcisnąć do oporu pedał hamulca. Załączony zespół tnący. Wyłączyć zespół tnący. Bezpiecznik na kablu (+) akumu- latora rozruchowego. Sprawdzić bezpiecznik, w razie potrze- by wymienić. Spadająca moc silni- ka. Za wysoka lub zbyt wilgotna tra- wa. Skorygować wysokość koszenia; za- pewnić wolną przestrzeń do pracy ze- społu tnącego cofając trochę kosiarkę. Zapchany kanał wyrzutowy/ze- spól tnący. Wyłączyć silnik i wyjąć kluczyk ze sta- cyjki zapłonowej! Oczyścić kanał wyrzutowy/zespół tnący. Zanieczyszczony filtr powietrza. Przeczyścić filtr powietrza (patrz instruk- cja obsługi producenta silnika). Nieprawidłowe ustawienie gaźni- ka. Zlecić sprawdzenie ustawienia (warsztat obsługowo-naprawczy). Mocno zużyty nóż. Wymienić nóż (warsztat obsługowo-na- prawczy). Za duża prędkość jazdy. Zmniejszyć prędkość jazdy. Kosiarka mocno wi- bruje. Zespół tnący jest uszkodzony. Sprawdzić zespół tnący (warsztat obsłu- gowo-naprawczy). Traktorek ogrodowy nie rusza. W przypadku napędu hydrosta- tycznego: brak napędu jazdy. Przestawić dźwignię obejścia do położe- nia pracy (patrz Rozdział 7.3 "Prze- mieszczanie traktorka ogrodowego (15, 16)", strona203).PL 212 493516_a Pomoc wprzypadku usterek Usterka Przyczyna Usuwanie Nierówne koszenie. Zużyte lub nieostre noże. Wymienić lub naostrzyć noże. Wyważyć naostrzone noże (warsztat obsługowo- naprawczy)! Nieprawidłowa wysokość kosze- nia. Skorygować wysokość koszenia. Za niskie obroty silnika. Ustawić maksymalne obroty silnika. Za duża prędkość jazdy. Zredukować prędkość jazdy. Różne ciśnienie w oponach. Napompować do uzyskania prawidłowej wartości ciśnienia powietrza. Odczytać na oponie prawidłowe wartości ciśnienia powietrza. Kosz na trawę nie na- pełnia się. Za nisko ustawiona wysokość koszenia. Skorygować wysokość koszenia. Trawa jest wilgotna – jest za ciężka do przenoszenia za po- mocą strumienia powietrza. Przesunąć operację koszenia, dopóki powierzchnia trawnika nie wyschnie. Mocno zużyty nóż. Wymienić noże. (punkt serwisowy) Za wysoka trawa. 2-krotnie skosić trawę:

1. przejście: maks. wysokość kosze-

2. przejście: żądana wysokość ko-

szenia. Zatkany worek z tkaniny – brak przepływu powietrza. Oczyścić worek z tkaniny. Zanieczyszczony kanał wyrzuto- wy/zespół tnący. Oczyścić kanał wyrzutowy/zespół tnący. Nie działa wskaźnik napełnienia. Resztki z koszenia na dźwigni wskaźnika napełnienia. Usunąć resztki z koszenia z dźwigni wskaźnika napełnienia. Następnie sprawdzić swobodę ruchu. Napęd trakcyjny, ha- mulec, sprzęgło i ze- spół tnący. Wszelkie prace serwisowe w zakresie powyższych podzespołów należy wyko- nywać wyłącznie w autoryzowanym punkcie serwisowym!493516_a 213 Pomoc wprzypadku usterek

12.1 Wyświetlanie usterek na wyświetlaczu i

ich usuwanie Wyświe- tlana in- formacja Błąd Opis usterki Usunięcie usterki Err 01 Wyłącznik fotela Elektronika rozpoznaje nie- prawidłowy stan wyłączni- ka fotela.
