KASUTUSJUHEND T 20105.6 HD V2 SOLO

punainen liitin = plusnapa (+)

1.1 Tiitellehel olevad sümbolid ................. 353

1.2 Sümbolite ja märksõnade seletus ...... 353

2.2 Võimalik väärkasutamine ................... 353

5.2.1 Funktsiooninupud ja ekraanikuva 356

5.4 Käikude kasutamine (sõidukiirus)

5.6 Lõikemehhanismi kasutamine (06) .... 357

6 Kasutuselevõtt ......................................... 357

6.1 Lõikemehhanismi kontrollimine .......... 357

6.6.2 Lõikemehhanismi kontaktlüliti

7.1 Põhimõttelised ettevalmistavad abi-

7.4 Mootori käivitamine ja seiskamine......360

7.5 Traktoriga sõitmine .............................360

7.5.1 Sõiduks valmistumine tempera-

tuuril alla 10°C.............................360

7.5.2 Jalghüdrostaatülekandega sõit-

mine .............................................360

7.5.3 Sõitmine püsikiirusehoidjaga .......361

7.5.4 Kallakutel liikumine ja niitmine .....361

8.2 Korpuse, mootori ja ülekande puhas-

9.5 Lõikemehhanismi eemaldamine .........365

12.1 Veanäidiku kuva ja vigade kõrvalda-

Saksakeelne versioon on algupärane kasu- tusjuhend. Kõik teised keeleversioonid on al- gupärase kasutusjuhendi tõlked.

Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.493516_a 353 Toote kirjeldus

Lugege kindlasti selles kasutusjuhendis ole- vaid ohutusjuhiseid ja hoiatusi.

Murutraktoreid pakutakse eri varustusvarian- tidena. Arvestage, et pildid võivad originaalist veidi erineda. Kui teil tekib kirjeldustest aru- saamisega raskusi, pöörduge mõnda töökot- ta või tootja poole.

Järgige kaasasolevat paigaldusjuhendit ja bensiinimootori kasutusjuhendit.

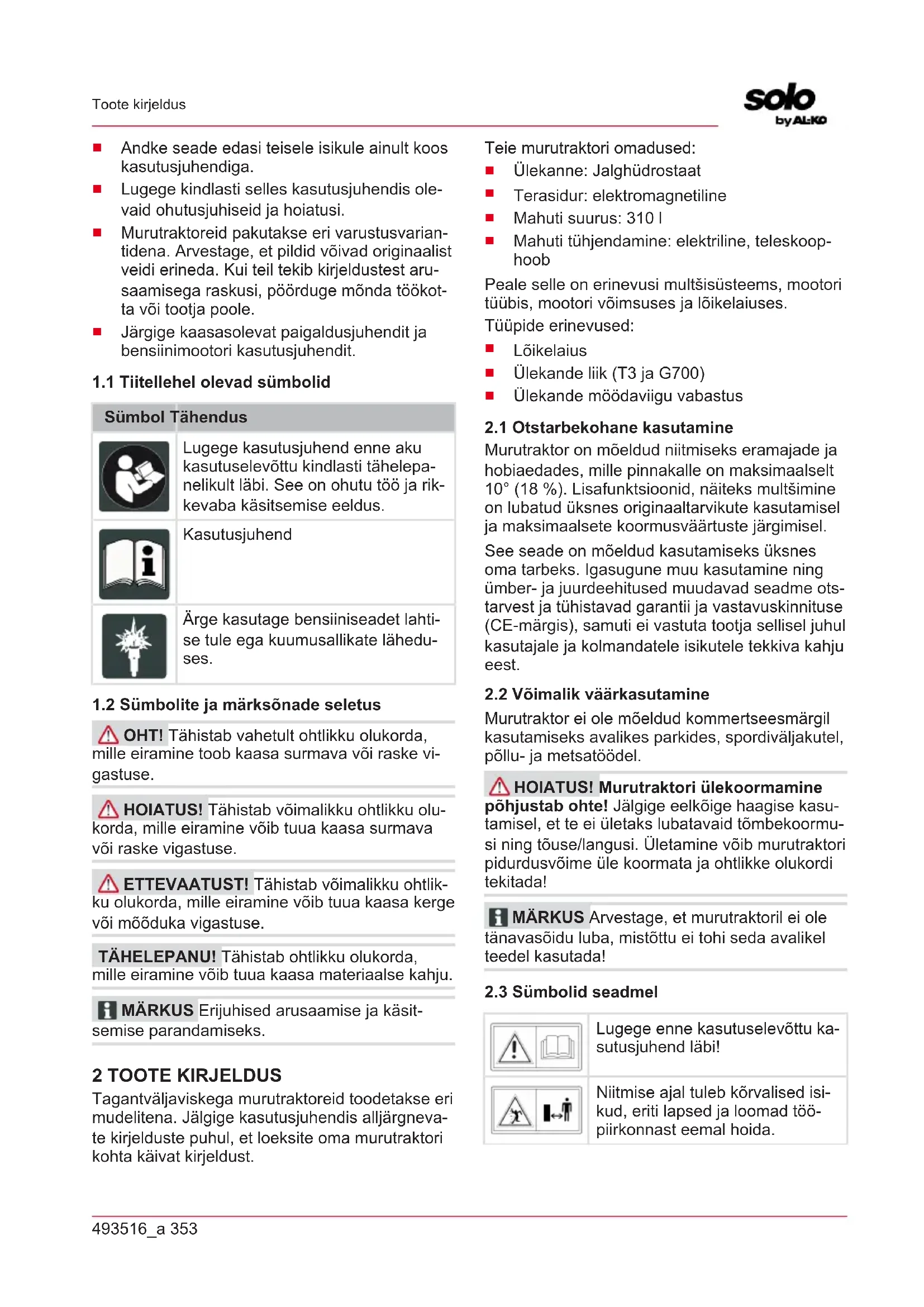

1.1 Tiitellehel olevad sümbolid

Sümbol Tähendus Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepa- nelikult läbi. See on ohutu töö ja rik- kevaba käsitsemise eeldus. Kasutusjuhend Ärge kasutage bensiiniseadet lahti- se tule ega kuumusallikate lähedu- ses.

1.2 Sümbolite ja märksõnade seletus

OHT! Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vi- gastuse. HOIATUS! Tähistab võimalikku ohtlikku olu- korda, mille eiramine võib tuua kaasa surmava või raske vigastuse. ETTEVAATUST! Tähistab võimalikku ohtlik- ku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse. TÄHELEPANU! Tähistab ohtlikku olukorda, mille eiramine võib tuua kaasa materiaalse kahju. MÄRKUS Erijuhised arusaamise ja käsit- semise parandamiseks. 2 TOOTE KIRJELDUS Tagantväljaviskega murutraktoreid toodetakse eri mudelitena. Jälgige kasutusjuhendis alljärgneva- te kirjelduste puhul, et loeksite oma murutraktori kohta käivat kirjeldust. Teie murutraktori omadused:

Ülekanne: Jalghüdrostaat

Mahuti suurus: 310 l

Mahuti tühjendamine: elektriline, teleskoop- hoob Peale selle on erinevusi multšisüsteems, mootori tüübis, mootori võimsuses ja lõikelaiuses. Tüüpide erinevused:

Ülekande liik (T3 ja G700)

Ülekande möödaviigu vabastus

2.1 Otstarbekohane kasutamine

Murutraktor on mõeldud niitmiseks eramajade ja hobiaedades, mille pinnakalle on maksimaalselt 10° (18%). Lisafunktsioonid, näiteks multšimine on lubatud üksnes originaaltarvikute kasutamisel ja maksimaalsete koormusväärtuste järgimisel. See seade on mõeldud kasutamiseks üksnes oma tarbeks. Igasugune muu kasutamine ning ümber- ja juurdeehitused muudavad seadme ots- tarvest ja tühistavad garantii ja vastavuskinnituse (CE-märgis), samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Võimalik väärkasutamine

Murutraktor ei ole mõeldud kommertseesmärgil kasutamiseks avalikes parkides, spordiväljakutel, põllu- ja metsatöödel. HOIATUS! Murutraktori ülekoormamine põhjustab ohte! Jälgige eelkõige haagise kasu- tamisel, et te ei ületaks lubatavaid tõmbekoormu- si ning tõuse/langusi. Ületamine võib murutraktori pidurdusvõime üle koormata ja ohtlikke olukordi tekitada! MÄRKUS Arvestage, et murutraktoril ei ole tänavasõidu luba, mistõttu ei tohi seda avalikel teedel kasutada!

2.3 Sümbolid seadmel

Lugege enne kasutuselevõttu ka- sutusjuhend läbi! Niitmise ajal tuleb kõrvalised isi- kud, eriti lapsed ja loomad töö- piirkonnast eemal hoida.EE 354 493516_a Ohutusjuhised Enne hooldus- ja remonditöid tu- leb süütevõti eemaldada! Tähelepanu! Oht! Hoidke käed ja jalad lõikeseadmetest eemal! Mitte sõita üle 10° (18%) kalletel! Oht! Ärge siia astuge! Tulised pinnad võivad tekitada põletusi!

2.4 Ohutus- ja kaitseseadised

HOIATUS! Eemaldatud või manipuleeri- tud kaitseseadised võivad põhjustada ohte. Igasugune kasutamine eemaldatud või manipu- leeritud kaitseseadistega on keelatud. Vigased kaitseseadised tuleb kohe remontida või välja va- hetada! Kaitseseadised on eelkõige:

lõikemehhanismi kontaktlüliti

lõikemehhanismi katted

väljaviskekanali kontaktlüliti

2.5 Toote ülevaade (01)

Nr. Osa 1 Rooliratas 2 Armatuurlaud 3 Piduripedaal Nr. Osa 4 Mootorikate 5 Ülekande aktiveerimine tagurpidi- suunas 6 Ülekande aktiveerimine edasisuu- nas 7 Lõikemehhanism 8 Lõikekõrguse reguleerimine 9 Ülekande möödaviik 10 Murukogumismahuti andur 11 Mahuti käivitamine 12 Murukogur 13 Juhiiste 14 Elektriline murukogumismahuti* 15 Piduripedaali fikseerimishoob 16 Kiirushoidiku hoob*

variandid erinevad ja sõltuvad mudelist 3 OHUTUSJUHISED

Seadet ei tohi kasutada lapsed või muud isi- kud, kes pole kasutusjuhendit lugenud.

Järgige kasutajate vanust piiravaid kohalikke nõudeid.

Keelake lastel ja noortel seadmega mängimi- ne.

Niitke ainult päevavalguses või heas kunstli- kus valguses.

Hoidke kõrvalised isikud ohupiirkonnast ee- mal.

Kasutaja vastutab teiste inimeste või nende varaga toimunud õnnetuste eest.

Kasutage üksnes originaalvaruosi ja -tarvi- kuid!

Seadet tohib remontida tootja või tema klien- diteenindus.

Murutraktoril ei ole avalikel teedel sõitmise lu- ba.

Ärge niitke äikese ajal. Kaitse pikselöögi eest puudub.

Seadmel ei tohi sõidutada kaasreisijaid.

Ärge niitke kallakutel, mis on suuremad kui 10° (18%)!493516_a 355 Traktori lahtipakkimine ja monteerimine

Pärast alkoholi ja reaktsioonikiirust pärssivate ravimite või uimastite tarbimist ei tohi murut- raktori ega selle külge kinnitatud tarvikutega töötada.

Järgige kohalikke, omavalitsuse poolt kehtes- tatud tööaegu.

Murutraktor võib oma raskus tõttu raskeid vi- gastusi põhjustada. Olge murutraktori peale- ja mahalaadimisel sõidukisse või haagisele eriti ettevaatlik.

Seda murutraktorit ei tohi pukseerida. Avali- kel teedel transportimiseks kasutage sobivat sõidukit.

Murutraktorit ei tohi kasutada halva ventilat- siooniga tööpiirkondades (nt garaaž). Heit- gaasid sisaldavad mürgist süsinikmonoksiidi ja muid kahjulikke aineid.

4 TRAKTORI LAHTIPAKKIMINE JA

MONTEERIMINE Järgige traktori lahtipakkimisel ja monteerimisel kaasasolevat kasutusjuhendit. MÄRKUS Järgige kaasasolevat bensiini- mootori kasutusjuhendit. HOIATUS! Mittetäielik monteerimine on ohtlik! Murutraktorit ei tohi kasutada, kui see po- le täielikult monteeritud! Tehke kõik montaažiju- hendi kirjeldatavad montaažitööd. Kahtluse korral küsige enne traktori kasutamist mõnelt spetsialis- tilt, kas montaaž on tehtud õigesti! Kontrollige kõigi kaitseseadiste olemasolu ja toimimist! 5 JUHTELEMENDID Alljärgnevalt kirjeldatakse tagantväljaviskega mu- rutraktori juhtelemente. Jälgige, et loeksite oma murutraktori kohta käivat kirjeldust.

5.1 Standardne armatuurlaud (02)

Alljärgnevalt kirjeldatakse standardse armatuur- laua elemente. Mootori pöörlemiskiiruse reguleerimine MÄRKUS Arvestage, et regulaatori vajuta- mine sõidurežiimis mõjutab kiirust! Integreeritud drosselklapiga regulaatori korral: Regulaatori (02/2) liigutamisega saab mootori pöörlemiskiirust suurendada ja vähendada. Üle- mises asendis on drosselklapp sisse lülitatud. Drosselduse sisselülitamine: Viige regu- laator täiesti üles drosseldussümboli juur- de. Seda asendit tohib kasutada ainult mootori käivitamiseks. Märkus. Mõnel traktorivariandil on arma- tuurlaual eraldi drosselinupp (02/1). Selli- sel juhul tuleb see traktori käivitamisel li- saks välja tõmmata. Kui mootor töötab, lükake nuppu aeglaselt tagasi! Niitmisrežiim: Sellises asendis töötab mootor maksimaalse pöörlemiskiirusega. Tühikäik: Sellises asendis töötab mootor minimaalse pöörlemiskiirusega. Süütelukk (02/4) Asend Talitlus 0 Mootor välja. Süütevõtme saab eemaldada. I Tuled sisse. Pärast mootori käivitamist lülituvad tuled selles asendis sisse. II Tööasend, mootor töötab. III Käivitusasend mootori käivitamiseks. Kohe kui mootor käivitub, laske võti lahti. Seejärel liigub võti tagasi tööa- sendisse II.

5.2 Ekraaniga armatuurlaud (03)

Lugege seda peatükki, kui teie murutraktoril on standardse armatuurlaua kohal ekraan.EE 356 493516_a Juhtelemendid

5.2.1 Funktsiooninupud ja ekraanikuva

Nr Nimetus Talitlus 03/2 Ekraanil kuvatakse järgmist:

päeva töötunnid (komakohaga näit) Märkus. Päeva töötunde näidatakse kümnendsüsteemis (1,5 h = 1 h 30 min). või

üldtöötunnid (ilma komakohata näit) Märkus. Üldtöötunde hakatakse lugema sellest hetkest, kui süütevõti keeratakse asendisse I. 03/5 Ekraanikuva muutmine:

Akupinge Märkus. Kui süütevõti jääb süütelukus asendisse „I“, jooksevad üldtöötunnid edasi. 03/13 Päeva töötundide nullimine. Märkus. Päeva töötunde saab nullida, üldtöötunde mitte.

Nr Nimetus Näidik põleb: 03/1

vigase või süvatühjenenud käivitusakuga.

Mootori-aku vaheline kaabliühendus katkenud.

süvatühjenenud käivitusakuga. Märkus. Selle näidiku süttimisel pöörduge töökoja poole! 03/3 kui murukogumismahuti on täis. Tühjendage murukogumismahuti! 03/4 kui lõikemehhanism on sisse lülitatud. 03/6 kui lõikemehhanism on tagurdamiseks aktiveeritud. 03/7 eemaldatud murukogumismahuti või selle mittenõuetekohase sul- gemise korral. 03/8 sisselülitatud tuledega.493516_a 357 Kasutuselevõtt Nr Nimetus Näidik põleb: 03/9 kui pidurit rakendatakse ja pidur on lukustunud. 03/10 kui mahutis on umbes 1,5 l kütust. 03/11 kui õlitase jääb alla kindla taseme. 03/12 kui juht lahkub traktorist:

töötava mootoriga (pidur on fikseeritud)

Pidur: Kui vajutate piduripedaali (05/1) täiesti alla, rakendub pidur ülekandel ja traktorit pi- durdatakse.

Seisupidur: Kui tõmbate allavajutatud piduri- pedaaliga (05/1) fikseerimishooba (05/2) üles, fikseeritakse pidur. Piduripedaali uuesti vajutamisel pidur lahutatakse.

5.4 Käikude kasutamine (sõidukiirus) (04)

Murutraktoritel on jalghüdrostaatiline ülekanne. Mõnel mudelil on kiirusehoidja. Edas- ja tagurpidi sõitmiseks on paremal küljel kaks pedaali. Sõidu- suund Kirjeldus Edaspidi Edaspidi liikumiseks vajutage pa- rempoolset pedaali (04/2). Tagurpidi Tagurpidi liikumiseks vajutage va- sakpoolset pedaali (04/1). Märkus. Kui vajutada ainult tagurpi- diliikumise pedaali, lülitub lõikemeh- hanism välja. Niitmisrežiim tagurpidi liikumisel: vt Peatükk 7.5.5 "Murutraktoriga niit- mine", lehekülg361.

5.5 Jalghüdrostaatülekanne (04, 05)

Jalghüdrostaatülekanne aktiveeritakse kahe pe- daaliga (04/1 ja 04/2). Käivitamiseks vabastage töötava mootoriga kõi- gepealt seisupidur (05/2) ning seejärel vajutage edaspidisõidu pedaali (04/2) või tagurpidisõidu- pedaali (04/1). Mida kaugemale te pedaali vajuta- te, seda kiiremini te valitud suunas liigute. Edaspidi sõitmine: Vajutage paremal pool välist pedaali (04/2). Tagurpidi sõitmine: Vajutage paremal pool sise- mist pedaali (04/1).

5.6 Lõikemehhanismi kasutamine (06)

Lõikekõrguse reguleerimine Traktori lõikemehhanismi saab juhiistme paremal küljel asuva hoova (06/2) abil mitmel kõrguastmel reguleerida.

1. Viige reguleerimishoob (06/2) soovitud suun-

da. Hoova vajutamine alla tähendab madala- mat lõikekõrgust, hoova viimine üles suure- mat lõikekõrgust. Lõikemehhanismi sisselülitamine Elektriline sisselülitamine: Armatuurlaua kõrval paremal on lüliti (02/5). Lülitage sellega sisse lõi- kemehhanism (st asendisse „1“). 6 KASUTUSELEVÕTT HOIATUS! Mittetäielik monteerimine on ohtlik! Murutraktorit ei tohi kasutada, kui see po- le täielikult monteeritud! Tehke kõik montaažiju- hendi kirjeldatavad montaažitööd. Kahtluse korral küsige enne traktori kasutamist mõnelt spetsialis- tilt, kas montaaž on tehtud õigesti! Kontrollige kõigi kaitseseadiste olemasolu ja toimimist!

6.1 Lõikemehhanismi kontrollimine

Enne kasutamist tuleb alati visuaalselt kontrolli- da, ega lõikemehhanism, kinnituspoldid ja kogu lõikeüksus pole kulunud või kahjustunud. Dis-EE 358 493516_a Kasutuselevõtt balansi vältimiseks tuleb kulunud või kahjustunud terad uutega asendada.

Enne esimest kasutamist tuleb mootorisse valada õli. Järgige selle juures mootori tootja juhendit. Arvestage ka seda, et õlitaset tuleb regulaarselt kontrollida ja vajadusel õli lisada.

6.3 Kütuse lisamine (09)

HOIATUS! Kütuse käitlemine on ohtlik! Kütus on äärmiselt tuleohtlik. Kütusepaaki tohib täita ainult õues! Ärge suitsetage! Ärge tankige töötava või kuuma mootoriga! Kasutage tankimiseks sobivat lehtrit või täittoru, et kütus ei satuks mootorile, korpusele või maha. Ohutuse huvides tuleb kütusepaagi kork ja muud paagiühendused kahjustuse korral välja vaheta- da. Kui kütus on maha loksunud, ei tohi mootorit käi- vitada. Traktor tuleb kütusega saastunud kohast eemaldada ning maha loksunud kütus tuleb maast, mootorilt ja korpuselt lapiga kokku kogu- da. Mootorit ei tohi käivitada enne, kui kütuseaurud on hajunud. Hoidke kütust ainult selleks ette nähtud anuma- tes. Kasutage pliivaba bensiini, vähemalt oktaanarvu- ga 91. Paagi täitmine

1. Lülitage vajadusel mootor välja ja eemaldage

ohutuse huvides süütevõti.

2. Oodake, kuni mootor on veidi jahtunud (süttiv

kütus võib tekitada plahvatusohtu!).

3. Vajutage kütusepaagi korki (09/1).

4. Pöörake kütusepaagi kork (09/1) üles. Kütu-

sepaagi kork (09/1) vabaneb.

5. Avage paagikork (09/2) ja lisage kütust.

Märkus:Vältige kütusepaagi ületäitmist!

Kontrollige regulaarselt rehvirõhku.

Vajalik rõhk on märgitud rehvidele (soovitus 1 bar). MÄRKUS 1PSI = 0,07bar. Rehvirõhku saab kontrollida tavalise jalgpumba- ga ja samaga saab õhku lisada.

6.5 Murukogumismahuti paigaldamine (10–

13) Murutraktoreid pakutakse eri murukogumismahu- titega. Arvestage, et pildid võivad originaalist vei- di erineda. Murukogumismahuti täitetaseme indikaatori seadistamine Täitetaseme indikaator annab pasuna abil teada, kui murukogumismahutit on vaja tühjendada. Täitetaseme indikaatori saab seadistada lõigata- va materjali kvaliteedi järgi 6 asendisse. Kui lõi- gatav materjal on kuiv, lükake täitetaseme indi- kaator väiksematesse asenditesse. Märja või niiske materjali korral seadistage täitetaseme in- dikaator pikemaks. See mõjutab murukogumis- mahuti täitmist.

1. Lülitage mootor välja (vt Peatükk 7.4 "Mootori

käivitamine ja seiskamine", lehekülg360).

2. Eemaldage murukogumismahuti (vt Peatükk

3. Seadistage täitetaseme indikaator (10/1) lõi-

gatavale materjalile (10/a), kuni see soovitud asendisse fikseerub.

4. Pange murukogumismahutit tagasi.

Murukogumismahuti kohale asetamine

1. Hoidke murukogumismahutit ühe käega ma-

huti pidemest (11/1) ja teise käega tagaküljel olevast hoideavast (11/2).

2. Pange murukogumismahuti sümmeetriliselt

3. Kallutage murukogumismahuti teise käega

kergelt ette (12), kuni murukogumismahuti eesmine osa fikseerub.

4. Nüüd pöörake murukogumismahuti uuesti al-

5. Kontrollige murukogumismahuti õiget asen-

Kaitseseadiseid tuleb alati enne murutraktori käi- vitamist kontrollida. HOIATUS! Kaitseseadiste kontrollimine on ohtlik! Kaitseseadiseid tohib kontrollida üks- nes juhiistmelt ja ainult siis, kui läheduses ei ole teisi inimesi või loomi!493516_a 359 Traktori kasutamine Kõik kontrollimised tuleb teha tasasel maapinnal, et murutraktor ei saaks soovimatult veerema ha- kata.

6.6.1 Piduri kontaktlüliti kontrollimine

Piduri kontaktlüliti tagab selle, et mootorit ei saa käivitada, kui pidurit ei vajutata.

1. Mootor on välja lülitatud.

4. Proovige mootorit käivitada (süütevõti asen-

dis III). MÄRKUS Mootor ei tohi käivituda!

6.6.2 Lõikemehhanismi kontaktlüliti

kontrollimine Lõikemehhanismi kontaktlüliti tagab selle, et mootorit ei saa käivitada, kui lõikemehhanism on aktiveeritud.

1. Mootor on välja lülitatud.

2. Istuge juhiistmele.

3. Vajutage piduripedaali (05/1) ja aktiveerige

4. Lülitage lõikemehhanism sisse (02/5, asend

5. Proovige mootorit käivitada (süütevõti asen-

dis III). MÄRKUS Mootor ei tohi käivituda!

6.6.3 Istme kontaktlüliti kontrollimine

Istme kontaktlüliti tagab selle, et mootor lülitub välja kohe, kui sisselülitatud lõikemehhanismiga ei istu kedagi juhiistmel.

1. Istuge juhiistmele.

2. Vajutage piduripedaali (05/1) ja aktiveerige

3. Käivitage mootor ja laske sellel maksimaalse

pöörlemiskiirusega töötada.

4. Lülitage lõikemehhanism sisse (02/5, asend

5. Vabastage iste koormuse alt, tõustes püsti

(ärge astuge traktorilt maha!). MÄRKUS Mootor peab välja lülituma!

6.6.4 Murukogumismahuti kontaktlüliti

kontrollimine Murukogumismahutil olev kontaktlüliti tagab selle, et mootor lülitub välja kohe, kui murukogumisma- huti ei ole sisselülitatud lõikemehhanismiga õi- gesti paigaldatud.

1. Istuge juhiistmele.

2. Vajutage piduripedaali (05/1) ja aktiveerige

3. Käivitage mootor ja laske sellel maksimaalse

pöörlemiskiirusega töötada.

4. Lülitage lõikemehhanism sisse (02/5, asend

5. Tõstke tühi murukogumismahuti kergelt üles

või aktiveerige avamislüliti. MÄRKUS Mootor peab välja lülituma!

6.6.5 Väljaviskekanali kontaktlüliti

kontrollimine Väljaviskekanali kontaktlüliti tagab selle, et mu- rutraktor ei saa eemaldatud väljaviskekanaliga käivituda.

1. Võtke ära murukogumismahuti.

2. Eemaldage väljaviskekanal (18/2).

3. Istuge juhiistmele.

4. Vajutage piduripedaali (05/1) ja aktiveerige

5. Käivitage mootor.

MÄRKUS Mootor ei tohi käivituda! 7 TRAKTORI KASUTAMINE HOIATUS! Ebapiisavad teadmised murut- raktori kohta võivad põhjustada ohte! Lugege kasutusjuhend enne alustamist tähelepanelikult läbi! Järgige eelkõige ohutusjuhiseid! Tehke kõiki montaaži- ja kasutuselevõtutöid teadlikult. Kahtlu- se korral pöörduge tootja poole!

7.1 Põhimõttelised ettevalmistavad abinõud

Kandke niitmise ajal alati stabiilseid jalatseid ja pikki pükse. Ärge kunagi niitke paljajalu või lahtiste sandaalidega.

Kontrollige üle kogu ala, kus murutraktorit ka- sutatakse. Eemaldage kõik kivid, kepid, traa- did, luud ja muud võõrkehad, mis võivad lõi- kemehhanismi vahele jääda ja laiali paisku- da. Ka niitmise ajal tuleb olla võõrkehade suhtes tähelepanelik.

Tehke kõik kasutuselevõtu juures kirjeldata- vad tööd. See kehtib eelkõige kaitseseadiste kontrollimise kohta.

Koorma vedamiseks tohib kasutada ainult haakeseadist! Ärge ületage tugikoormust.EE 360 493516_a Traktori kasutamine

7.2 Tarvikute kasutamine

HOIATUS! Valede tarvikute kasutamine ja tarvikute valesti kasutamine on ohtlik! Kasuta- ge alati ainult traktori tootja originaaltarvikuid! Järgige kaasasolevas kasutusjuhendis olevaid eeskirju! Heakskiitmata tarvikute kasutamine või tarvikute valesti kasutamine võib kaasa tuua kahju kasuta- jale ja kõrvalistele isikutele. Murutraktor võidakse üle koormata. See võib põhjustada raskeid õnne- tusi.

7.3 Murutraktori lükkamine (15, 16)

ETTEVAATUST! Kallakutel lükkamine on ohtlik! Lükake murutraktorit ainult horisontaalsel pinnal! Kallakul võib murutraktor kontrollimatult alla veereda. Jalghüdrostaatilise ajami korral Möödaviiguhoob (15/1) asub tagumises parem- poolses poritiivas. Möödaviigu vabastamine T3 ülekandel (tüüp: T15, T16, T18):

1. Tõmmake möödaviiguhoob (15/1) välja ja

kinnitage üles (16).

2. Laske pidur lahti.

ð Murutraktorit saab nüüd lükata. Möödaviigu vabastamine G700 ülekandel (tüüp: T20, T23):

ð Murutraktorit saab nüüd lükata.

7.4 Mootori käivitamine ja seiskamine

täielikult alla ja fikseerige fikseerimishoovaga (05/2).

3. Jälgige, et lõikemehhanism EI OLEKS sisse

lülitatud. Kontrollige selleks kipplüliti asendit (02/5, asend „0“).

4. Viige mootori pöörlemiskiiruse regulaator

(02/2) ülemise piirajani. Seal asub sõltuvalt varustusvariandist drosselisümbol. Kui ei, tõmmake eraldi drosseldusnuppu (02/1).

5. Asetage süütevõti süütelukku (02/4).

6. Keerake süütevõti asendisse „III“ ja hoidke

seal nii kaua, kuni mootor käivitub. Märkus:Starteriaku säästmiseks ärge ürita- ge mootorit käivitada kauem kui 5 sekundit.

7. Laske süütevõti lahti, see hüppab automaat-

selt asendisse „II“.

8. Viige mootori pöörlemiskiiruse regulaator

(02/2) tööasendisse. Drosseldusnupuga va- riandi puhul vajutage drosseldusnupp uuesti sisse (02/1). Mootori väljalülitamine

1. Lülitage lõikemehhanism välja (02/5).

2. Viige mootori pöörlemiskiiruse regulaator

(02/2) tühikäiguasendisse.

3. Vajutage piduripedaali (05/1) ja fikseerige

see fikseerimishoovaga (05/2).

4. Keerake süütevõti (02/4) asendisse „0“.

5. Keerake süütevõti välja.

HOIATUS! Kuum mootor on ohtlik! Jälgi- ge mootori väljalülitamisel, et kuumad mooto- riosad, näiteks mürasummuti ei saaks läheduses olevaid esemeid ega materjale süüdata!

7.5 Traktoriga sõitmine

HOIATUS! Ebaõigesti valitud kiirus on ohtlik! Sõitke eelkõige alguses aeglaselt, et har- juda traktori liikumis- ja pidurdusomadustega! En- ne suuna muutmist tuleb sõidukiirust selliselt vä- hendada, et juhil oleks igal ajal murutraktori üle kontroll ja murutraktor ei saaks ümber minna! Traktoril on jalghüdrostaatiline ülekanne.

7.5.1 Sõiduks valmistumine temperatuuril

1. Jälgige, et lõikemehhanism EI OLEKS sisse

lülitatud. Kontrollige selleks kipplülitit (02/5, asend „0“).

2. Käivitage mootor ja laske sellel ülekandeõli

viskoossuse optimeerimiseks umbes 30 se- kundit soojeneda. Seejärel võite traktoriga sõitma hakata. Lõikemehhanismi võib sisse lülitada alles siis, kui mootor on mõne minuti töötanud.

7.5.2 Jalghüdrostaatülekandega sõitmine

1. Vajutage piduripedaali (05/1) ja fikseerige

see fikseerimishoovaga (05/2).

2. Seadke lõikemehhanism kõrgeimale lõikekõr-

3. Käivitage mootor.

5. Vajutage aeglaselt soovitud sõidusuuna pe-

6. Mida rohkem pedaali vajutate, seda kiiremini

traktor valitud suunas liigub.

7. Peatamiseks laske pedaal lahti ja vajutage

piduripedaali (05/1). MÄRKUS Traktorilt lahkudes rakendage piduripedaali all hoides alati seisupidur, et traktor ei saaks eemale veereda.

7.5.3 Sõitmine püsikiirusehoidjaga

MÄRKUS Püsikiiruse hoidja võib sisse lüli- tada ainult edaspidisõiduks. Piduri vajutamisel lü- litub püsikiirusehoidja automaatselt välja. Püsikiirusehoidja sisse-/väljalülitamine:

Pöörake hoob (02/3) üles. Püsikiiruse hoidja lülitub sisse.

Pöörake hoob (02/3) alla. Püsikiiruse hoidja lülitub välja.

7.5.4 Kallakutel liikumine ja niitmine

HOIATUS! Kallakutel liikumine on eksimi- se korral ohtlik! Kallakul sõitmisel tuleb olla eriti ettevaatlik! Turvalist kallakut ei ole. Selleks järgi- ge eelkõige alljärgnevaid ohutusjuhiseid! Kui rat- tad hakkavad kohapeal pöörlema või kui sõiduk jääb sõidu ajal tõusul kinni, lahutage lõikemehha- nism ja lisatarvikud. Seejärel lahkuge kallakult, lii- kudes aeglaselt ja otsesuunas allapoole. Täis murukogumiskast suurendab tänu oma kaalule murutraktori ümberminekuohtu!

Ärge sõitke üle 10° (18%) kallakutel. Näide: see vastab 18 cm kõrguseerinevusele ühe meetri pikkusel lõigul.

Ärge võtke kohalt järsult.

Hoidke sõidukiirus väiksena.

Ärge sõitke kallaku suhtes risti.

Ärge pöörake rooli järsult.

7.5.5 Murutraktoriga niitmine

Puhta niitmistulemuse saavutamiseks tuleb sõi- dukiirust muru seisukorrale kohandada. Valige niitmiseks pedaalil kuni 2/3 võimalikust sõidukiiru- sest. Traktori maksimaalne kiirus on ette nähtud üksnes sõitmiseks, ilma lõikemehhanismi kasuta- mata. Tavaliselt on lõikekõrgus 4–5 cm. See vastab 2. või 3. kõrguse reguleerimise astmele (06/2). Niis- ke ja märja muru korral niitke suurema niitmiskõr- gusega. Väga kõrge muru korral on otstarbekas niita ka- hes etapis. Esimeses etapis seadke lõikemehha- nism maksimaalsele lõikekõrgusele. Teises eta- pis saate seadistada tegelikult soovitava kõrguse.

7.5.5.1 Lõikemehhanismi sisselülitamine

MÄRKUS Lõikemehhanismi tohib sisse lü- litada alles siis, kui mootor on umbes ühe minuti töötanud! Lõikemehhanismi sisselülitamisel ei to- hi murutraktor seista kõrge muru sees.

1. Käivitage mootor.

2. Viige mootori pöörlemiskiiruse regulaator

(02/2) tööasendisse.

3. Seadke lõikemehhanism kõrgeimale lõikekõr-

4. Lülitage lõikemehhanism kipplülitiga sisse

5. Seadke käsihoova (06/2) abil soovitav lõike-

6. Sõitke murutraktoriga kohalt.

7.5.5.2 Niitmisrežiim tagurpidi liikumisel

MÄRKUS Kui vajutada ainult käigupedaali, lülitub lõikemehhanism välja.

1. Vajutage nuppu "Tagurpidi niitmine" (02/6)

ning 5 sekundi jooksul tagurpidi liikumise pe- daali (04/1). HOIATUS! Õnnetusoht tagurpidi niitmi- sel! Jälgige tagurpidi niitmisel tagapool asuvat ala! Tagurpidi tohib niita vaid siis, kui see on va- jalik!

7.5.5.3 Lõikemehhanismi väljalülitamine

HOIATUS! Lõiketera järeljooks on ohtlik! Pöörlev / seisma jääv lõiketera võib põhjustada kätel ja jalgadel lõikehaavu! Seetõttu hoidke käed ja jalad lõikeseadmetest eemal!

1. Lülitage lõikemehhanism kipplülitiga välja

(02/5) (asend „0“). Lõikemehhanismi saab välja lülitada nii seisval traktoril kui ka sõidu ajal.EE 362 493516_a Murutraktori puhastamine HOIATUS! Väljapaiskuvad objektid põh- justavad vigastusohtu! Kruusa- ja killustikupin- nast ülesõitmisel võivad objektid sattuda tööta- vasse lõikemehhanismi ja seejärel sealt välja paiskuda.

Lülitage lõikemehhanism alati välja, kui sõi- date pindadel, kus ei kasva muru.

7.5.5.4 Murukogumismahuti tühjendamine

MÄRKUS Kui murukogumismahuti on täis, kõlab helisignaal. Mahuti tuleb hiljemalt siis tüh- jendada. Sõltuvalt varustusvariandist on teie murutraktoril elektriline murukogumismahuti tühjendus või kä- sitsi aktiveeritav murukogumismahuti koos akti- veerimishoovaga. Kõigi mahutite puhul kehtib:

Murukogumisanumat saab tühjendada juhiist- melt.

Kui murukogumismahuti pööratakse üles või välja sisselülitatud lõikemehhanismiga, sureb mootor välja.

Kui murukogumismahuti ei ole korrektselt kin- nitunud, ei saa lõikemehhanismi sisse lülita- da. Elektrilise murukogumismahuti tühjendamine

1. Tühjendamiseks vajutage juhiistmest vasakul

olevat kipplülitit (07/1).

2. Murukogumismahuti sulgemiseks vajutage

uuesti kipplülitit. Murukogumismahuti tühjendamine käivitushoovaga

1. Tõmmake käivitushoob murukogumismahu-

2. Murukogumismahuti avamiseks vajutage

hooba sõidusuunas (17/b).

3. Viige murukogumismahuti hoovaga taha, ku-

Optimaalse multšimistulemuse saavutamiseks tu- leb muru regulaarselt niita (umbes 1–2 korda nä- dalas). Ära tuleb lõigata 1/3 murulible kõrgusest (nt kui muru kõrgus on 6 cm, tuleb ära lõigata 2 cm). See võimaldab töödelda lõigatud muru puh- talt järelejäänud murusse.

7.5.5.6 Niitmisintervall

Arvestage, et muru kasvab eri aegadel erinevalt. Kevadel on soovitatav valida lühem niitmisinter- vall. Suurendage niitmisintervalli, kui muru kasvu- kiirus väheneb. Kui muru ei ole pikka aega niidetud, valige kõige- pealt kõrgem lõikeseadistus ning niitke seejärel kaks päeva hiljem madalama niitmiskõrgusega.

7.5.5.7 Kõrge muru niitmine

Kui muru on tavalisest pikemaks kasvanud või on liiga niiske, niitke kõrgema lõikekõrgusega. See- järel niitke muru madalama, tavalise seadistuse- ga veel kord.

7.5.5.8 Lõiketera hooldus

Jälgige, et lõiketera oleks kogu niitmisperioodil terav, et vältida muruliblete rebimist ja muljumist. Rebitud muruliblede servad muutuvad pruuniks. See aeglustab kasvu ning suurendab muru vas- tuvõtlikkust haigustele.

Kontrollige lõiketera teravust ning kulumis- ja kahjustumismärke pärast iga kasutamist! Va- jadusel pöörduge teenindusse.

Kasutage tera vahetamisel ainult originaallõi- keteri. 8 MURUTRAKTORI PUHASTAMINE Optimaalseks toimimiseks ja pika eluea tagami- seks tuleb murutraktorit regulaarselt puhastada. Puhastage murutraktor pärast iga kasutamist sel- lele kogunenud mustusest. Ärge kasutage puhastamiseks survepuhastit. Survepuhasti või aiavooliku veejuga võib kahjus- tada elektrisüsteemi ja laagreid. Jälgige, et eelkõige mootor, ülekanne ja ümber- suunamisrullikud, samuti kogu elektrisüsteem ei satuks veega kokkupuutesse. HOIATUS! Ohud puhastamisel! Kõigi pu- hastustööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.

Puhastamise ajaks eemaldatud kaitseseadi- sed tuleb pärast puhastamist tagasi panna.

PÕLETUSOHT: Puhastage murutraktor alles siis, kui see on maha jahtunud. Mootor, üle- kanne ja mürasummuti on väga kuumad!

LÕIKEOHT: Arvestage lõikemehhanismi kal- lal töötamise ajal teravate lõiketeradega. Mit- me teraga lõikemehhanismi korral võib ühe lõiketera liikumine tuua kaasa teiste lõiketera- de liikumise!493516_a 363 Korrashoid

8.1 Murukogumismahuti puhastamine

Selleks võtke murukogumismahuti ära ja puhas- tage mahuti seest ja väljast voolikuga. Kinnijää- nud mustus tuleb eemaldada ettevaatlikult näi- teks harjaga. Jälgige eelkõige tekstiilist kattega murukogumismahutite puhul, et tekstiil ei saaks kahjustada. MÄRKUS Tühjendage murukogumismahu- ti enne puhastamist vastavalt kirjeldusele. Täis murukogumismahuti on turvaliseks eemaldami- seks liiga raske. Murukogumismahuti eemaldamine

1. Lülitage mootor välja.

2. Tõstke murukogumismahuti kergelt üles.

3. Võtke murukogumismahuti ülevaltpoolt ära.

Elektrilise murukogumismahuti eemaldamine

1. Lülitage mootor välja.

3. Tõstke murukogumismahuti üles (u 30°).

4. Võtke murukogumismahuti ülevaltpoolt ära.

8.2 Korpuse, mootori ja ülekande

puhastamine TÄHELEPANU! Elektrisüsteem võib sisse- tungiva vee tõttu kahjustada saada! Jälgige traktori puhastamisel, et vesi ei satuks elektrisüs- teemi! Ärge pihustage mootorit ja laagreid (ratastel, üle- kandel, terahoidikus) veega ega survepuhastiga. Vee tungimine süütesüsteemi, karburaatorisse ja õhufiltrisse võib põhjustada tõrkeid. Laagrites olev vesi võib põhjustada määrde kadumise ja selle tagajärjel laagrite hävimise. Mustuse ja murujäätmete eemaldamiseks kasu- tage lappi, käsiharja, pika varrega pintslit või muud sarnast.

8.3 Väljaviskekanali puhastamine (18)

Regulaarne puhastamine tagab lõikekõrguse re- guleerimise kerge liikumise. Väljaviskekanal koosneb kahest üksteise sisse lükatud osast. Alumine osa on tugevalt lõikemeh- hanismi korpusesse fikseerunud. Ülemise osa saab puhastamiseks välja võtta.

1. Eemaldage murukogumismahuti.

2. Võtke väljaviskekanali (18/2) vasakult ja pa-

remalt kruvid (18/1).

3. Tõmmake väljaviskekanal tagaseina kaudu

suunaga tagant välja.

4. Puhastage põhjalikult ülemine ja alumine väl-

5. Ühendage väljaviskekanal tagaseinale. Jälgi-

ge, et ülemine ja alumine osa oleksid puhtalt koos.

9 KORRASHOID HOIATUS! Korrashoiuga kaasnevad ohud! Kõigi korrashoiutööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.

Korrashoiu ajaks eemaldatud kaitseseadised tuleb pärast korrashoiutöid tagasi panna.

PÕLETUSOHT: Töötage murutraktori kallal alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mürasummuti on väga kuumad!

Osade vahetamisel tohib kasutada üksnes originaalvaruosi.

Kahtluse korral pöörduge töökotta või tootja poole.

Alljärgnevaid töid tohib teha kasutaja ise. Kõiki muid hooldus-, teenindus- ja korrashoiutöid tuleb teha volitatud hooldustöökojas. MÄRKUS Tugeva koormuse ja kõrge tem- peratuuri korral tuleb vajadusel kasutada lühe- maid hooldusintervalle, kui eespool olevas tabelis on toodud. Järgige lisaks soovituslikke iga-aastaseid määri- misi kooskõlas määrdekavaga.EE 364 493516_a Korrashoid Tegevus Enne iga kasuta- mist Pärast iga kasu- tamist Pärast esimest 5 tundi Iga 25 töötunni järel Iga 50 töötunni järel Enne iga hoiule panekut Kontrollige mootori õlitaset

X X Puhastage õhufilter

Kontrollige süüteküünalt

Kontrollige pidurit (proovipi- durdamine sirgel lõigul)

Puhastage murutraktorit X Puhastage mootori õhusis- selaskevõre

Puhastage ülekanne muru- ja niitmisjäätmetest X X )* vt mootori tootja kasutusjuhendit

Selleks et tagada liikuvate osade kerge liikumine, soovitame vähemalt üks kord aastas määrida all- järgnevaid kohti. Puhastage kõiki määritavaid kohti enne määri- mist või pihustamist lapiga. Ärge kasutage vett, muidu võib tekkida korrosioon. Määrdepunktid:

Määrige tapiõlgmiku vasak- ja parempoolset määrdeniplit (21) universaalmäärdega.

Määrige esi- ja tagatelje rull-laagrit ja rummi (23/20) universaalmäärdega. MÄRKUS Esi- ja tagarattad tuleb telgede ja laagrite määrimiseks ära võtta.

Pöörd- ja laagrikohad: Määrige kõiki liikuvaid pöörlemis- ja laagripunkte.

9.3 Ratta vahetamine

Ratast tohib vahetada üksnes horisontaalsel ja stabiilsel aluspinnal.

1. Seisake murutraktor ja eemaldage süütevõti.

2. Vajutage piduripedaal (05/1) täiesti alla ja fik-

seerige see fikseerimishoovaga (05/2).

3. Kindlustage murutraktor eemaleveeremise

eest tõkiskingadega. Asetage tõkiskingad sellele küljele, mida ei tõsteta üles.

4. Tõstke murutraktor sobiva tõstevahendiga (nt

käärtõstuk) sellel küljel üles, mida tuleb vahe- tada. Tõstke traktorit nii palju, et vahetatavat ratast saaks vabalt pöörata. Tähelepanu! Seadme kahjustuste oht. Jälgige tõstmisel, et traktorielemendid ei painduks. Toetage tõstevahend ainult stabiil- setele metallosadele.

5. Kindlustage murutraktor mõnel veermiku kan-

deelemendil stabiilse toestusega (nt kant- puit), nii et traktor ei hakkaks langema ka tõs- tevahendi äralibisemise või ümbermineku korral.

6. Eemaldage kaitsekate (19/1).

7. Vajutage kinnitusseib (19/2) kruvikeeraja abil

ära. Jälgige, et seib ei läheks kaotsi.493516_a 365 Korrashoid

telg ja ava ja määrige mõlemat universaal- määrdega.

11. Paigaldage ratas teljele.

Märkus:Tagarataste ühendamisel peavad prismaliistude ja tagaratta sooned olema sel- liselt kohakuti, et prismaliistud saab jõudu ka- sutamata kohale lükata.

Kui kasutate selleks tange, jälgige, et telg ei saaks kahjustada.

14. Paigaldage kaitsekate teljele.

15. Eemaldage kinnitusalus ja laske traktor tõste-

Murutraktori tarnekomplektis ei ole starteriaku laadijat. Aku täpset nimetust vt akukastilt. Starteriaku asub mootorikatte all. Starteriaku on tehases laetud. Ohutusjuhised HOIATUS! Starteriaku vale käitlemine on ohtlik! Aku valest käitlemisest tulenevate ohtude vältimiseks järgige allolevaid punkte!

Starteriakut ei tohi hoida lahtise tule vahetus läheduses, põletada ega asetada küttekeha- dele. Plahvatusoht.

Hoidke staeteriakut talvel jahedas ja kuivas ruumis (10–15 °C). Hoiustamise ajal tuleb vältida alla külmumispunkti jäävaid tempera- tuure.

Ärge jätke starteriakut pikemaks ajaks laadi- mata olekusse. Kui starteriakut ei kasutata pi- kema aja jooksul, tuleb seda sobiva laadijaga laadida.

Ärge hävitage starteriakut. Elektrolüüt (vää- velhape) põhjustab nahal ja riietel söövitust – loputage kohe veega maha.

Hoidke starteriakut puhtana. Pühkige seda ainult kuiva lapiga. Ärge kasutage vett, ben- siini, lahustit ega muud sarnast!

Hoidke ühenduspoolused puhtana ja määrige poolusemäärdega.

Ärge lühistage ühenduspooluseid. Starteriaku laadimine Laadimine on vajalik:

seadme pikemaks seisma jätmiseks (üle 3 kuu). HOIATUS! Oht starteriaku valesti laadimi- se tõttu! Laadija laadimisvool ei tohi ületada 5A ning laadimispinge peab olema kuni 14,4V. Suu- rema laadimispinge korral tekib starteriaku plah- vatamise oht! Aku juures töötamise ajal eemalda- ge alati süütevõti. Soovitame laadida seda hooldusvaba ja gaasilek- kekindlat starteriakut spetsiaalse laadimissead- mega (saadaval tehnikakauplustes). Järgige enne starteriaku laadimist laadija tootja kasutusjuhendit. ETTEVAATUST! Lühiseoht! Lühiseohu vältimiseks tuleb alati miinuskaabel (-) esimesena eemaldada ning viimasena tagasi ühendada! Aku juures töötamise ajal eemaldage alati süütevõti!

1. Keerake süütevõti välja (02/4).

2. Avage mootorikate.

3. Ühendage laadija klemmid aku ühenduspoo-

4. Ühendage laadija vooluvõrku ja lülitage sis-

9.5 Lõikemehhanismi eemaldamine

Traktori kasutamiseks talvel ja kiilrihma vaheta- miseks tuleb lõikemehhanism eemaldada.

1. Pöörake rool lõpuni vasakule (32).

2. Eemaldage murukogumismahuti (33).

3. Eemaldage väljaviskekanal (18).

5. Laske lõikemehhanism madalaimasse asen-

6. Võtke tõmbevedru lõikemehhanismist välja

7. Viige lõikemehhanism uuesti täiesti üles (37).

8. Võtke kiilrihmakanal välja (38).

9. Võtke kiilrihm mootori kiilrihmakettalt ära

10. Laske lõikemehhanism uuesti madalaimasse

asendisse (40).EE 366 493516_a Transportimine

11. Eemaldage lõikemehhanismi (41) hoideraa-

9.6 Kiilrihma vahetamine

1. Keerake 6 kinnitusmutrit (24) lahti.

2. Võtke kiilrihmakanal välja (25).

3. Võtke lõikemehhanismi parempoolne kate

välja ja eemaldage (26).

4. Võtke lõikemehhanismi vasakpoolne kate

välja ja eemaldage (27).

5. Keerake kinnitusrulliku kruvi kergelt lahti, kuni

kiilrihma saab ära võtta (28).

6. Võtke kiilrihm välja.

MÄRKUS Kiilrihma juhik ja asend erineb sõltuvalt tüübist. Järgige lõikemehhanismil olevat kleebist. Uue kiilrihma kohale asetamine

1. Asetage kiilrihm ümber kergelt vabastatud

pingutusrulliku ja keerake pingutusrullik uues- ti kinni (30/31).

2. Asetage kiilrihm vastavalt järjekorrale ümber

rullikute ning jälgige juhikut ja kiilrihma asen- dit. 10 TRANSPORTIMINE Murutraktori transportimisel transpordivahendil (nt sõiduauto haagisel) tuleb lõikemehhanism toestada. Jälgige, et transpordi ajal oleks transpordivahendi kandevõime piisav ja et murutraktor oleks sobi- valt kinnitatud. 11 HOIULEPANEK Murutraktorit tuleb hoida kaitstuna ilmastikumõju- de, eriti niiskuse, vihma ja pikaajalise päikesekiir- guse eest. Kui traktori bensiinipaagis on bensiini, ärge hoid- ke murutraktorit kunagi hoones, kus kütuseaurud võivad kokku puutuda lahtise tule või sädemete- ga. Paigutage murutraktorit ainult ruumidesse, mis on mootorsõidukite hoidmiseks sobivad. Võimalusel ärge hoiustage murutraktorit pikemat aega, näiteks talvel, täis paagiga. Kütus võib au- rustuda. Enne pikaajalist hoiule panekut tuleb kütus paa- gist ja karburaatorist välja lasta, et ennetada la- destisi ja seega käivitusraskusi. Küsige selle koh- ta oma töökojast.

12 ABI TÕRGETE KORRAL

ETTEVAATUST! Kehavigastuste oht. Te- ravad ja liikuvad seadme osad võivad põhjustada vigastusi.

Kandke hooldus- ja puhastustööde ajal alati kaitsekindaid! MÄRKUS Tõrgete korral, mida selles tabe- lis pole kirjeldatud või mida te ei suuda ise kõrval- dada, pöörduge meie volitatud klienditeeninduse poole. Rike Põhjus Kõrvaldamine Mootor ei käivitu. Kütus on otsas. Täitke paak; kontrollige paagi õhutust; kontrollige kütusefiltrit. Paagis on ebakvaliteetne, saas- tunud kütus või vana kütus. Kasutage alati puhtast anumast pärit värsket kütust; puhastage karburaator (tootja esindustöökoda). Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit). Süütesäde puudub. Puhastage süüteküünal, vajadusel va- hetage uue vastu, kontrollige süüte- kaablit, kontrollige süütesüsteemi (tootja esindustöökoda). Mootori põlemisruumis on mitme käivituskatse tõttu liiga palju kü- tust. Keerake süüteküünal välja ja kuivatage.493516_a 367 Abi tõrgete korral Rike Põhjus Kõrvaldamine Starter ei tööta. Tühi või kohe tühjenev starteria- ku. Laadige starteriaku. Juhiistmel olev kaitselüliti ei töö- ta. Istuge juhiistmele õigesti; lüliti on katki. Piduripedaalil olev kaitselüliti ei tööta. Vajutage piduripedaal täiesti alla. Lõikemehhanism on sisse lülita- tud. Lülitage lõikemehhanism välja. Starteriaku (+) kaabli kaitse. Kontrollige ja vajadusel vahetage kaitse. Mootori võimsus vä- heneb. Liiga kõrge või liiga märg muru. Korrigeerige lõikekõrgust; looge lõike- mehhanismile vaba ruumi, liikudes veidi tagasi. Väljaviskekanal/lõikekorpus um- mistunud. Seisake mootor ja eemaldage süütevõti! Puhastage väljaviskekanal/lõikekorpus. Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit). Karburaatori seadistus on vale. Laske seadistust kontrollida (tootja esin- dustöökoda). Tera on tugevalt kulunud. Vahetage tera välja (tootja esindustöö- koda). Sõidukiirus on liiga suur. Vähendage sõidukiirust. Murutraktor vibreerib tugevalt. Lõikemehhanism on kahjustu- nud. Kontrollige lõikemehhanismi (tootja esindustöökoda). Murutraktor ei võta kohalt. Hüdrostaatajami korral: veoajam puudub. Seadke möödaviiguhoob tööasendisse ümber (vt Peatükk 7.3 "Murutraktori lük- kamine (15, 16)", lehekülg360). Ebapuhas lõige. Tera kulunud, nüri. Vahetage või teritage tera. Tasakaalus- tage teritatud tera (tootja esindustööko- da)! Vale lõikekõrgus. Korrigeerige lõikekõrgust. Mootori liiga väike pöörlemiskii- rus. Seadistage maksimaalne mootori pöör- lemiskiirus. Sõidukiirus on liiga suur. Vähendage sõidukiirust. Rehvidel on erinev rehvirõhk. Pumbake rehve õige tasemeni. Mõõtke rehvide rõhku. Murukogumismahuti ei täitu. Lõikekõrgus on seadistatud liiga madalaks. Korrigeerige lõikekõrgust. Muru on niiske ning õhuvool ei suuda seda liigutada. Lükake niitmine edasi seniks, kuni muru on kuivanud. Tera on tugevalt kulunud. Vahetage tera. (Tootja esindustöökoda)EE 368 493516_a Abi tõrgete korral Rike Põhjus Kõrvaldamine Muru on liiga kõrge. Niitke muru kaks korda:

1. kord: maksimaalne lõikekõrgus

2. kord: soovitav lõikekõrgus

Tekstiilkott ummistunud – õhk ei liigu läbi. Puhastage tekstiilkott. Lõikemehhanismi väljaviskeka- nal on määrdunud. Puhastage väljaviskekanal/lõikekorpus. Täitetaseme indikaa- tor ei reageeri. Täitetaseme indikaatori hooval on niitmisjäätmed. Eemaldage täitetaseme indikaatori hoo- val olevad niitmisjäätmed. Seejärel kont- rollige hoova liikumist. Sõiduajam, pidur, sidur ja lõikemehhanism Laske kontrollida üksnes tootja esindus- töökojas!

12.1 Veanäidiku kuva ja vigade kõrvaldamine

Näidik Viga Vea kirjeldus Vea kõrvaldamine Err 01 Istmelüliti Elektroonika tuvastab ist- melüliti kehtetu oleku.
