KASUTUSJUHEND T 1693.7 HD V2 SOLO

punainen liitin = plusnapa (+)

musta liitin = miinusnapa (–)

1.1 Tiitellehel olevad sümbolid ................. 358

1.2 Sümbolite ja märksõnade seletus ...... 358

2.2 Võimalik väärkasutamine ................... 358

3.4 Inimeste, loomade ja materiaalse va-

3.7 Bensiini ja õli käitlemine ..................... 362

5.3 Käikude kasutamine (sõidukiirus) ...... 363

5.4 Jalghüdrostaatülekanne ..................... 363

5.5 Lõikemehhanismi kasutamine............ 363

6 Kasutuselevõtt ......................................... 364

6.1 Lõikemehhanismi kontrollimine .......... 364

6.6.2 Lõikemehhanismi kontaktlüliti

7.1 Põhimõttelised ettevalmistavad abi-

7.4 Mootori käivitamine ja seiskamine......366

7.5 Traktoriga sõitmine .............................367

7.5.1 Sõiduks valmistumine tempera-

tuuril alla 10°C.............................367

7.5.2 Jalghüdrostaatülekandega sõit-

mine .............................................367

7.5.3 Kallakutel liikumine ja niitmine .....367

8.2 Korpuse, mootori ja ülekande puhas-

10.5 Lõikemehhanismi eemaldamine .........372

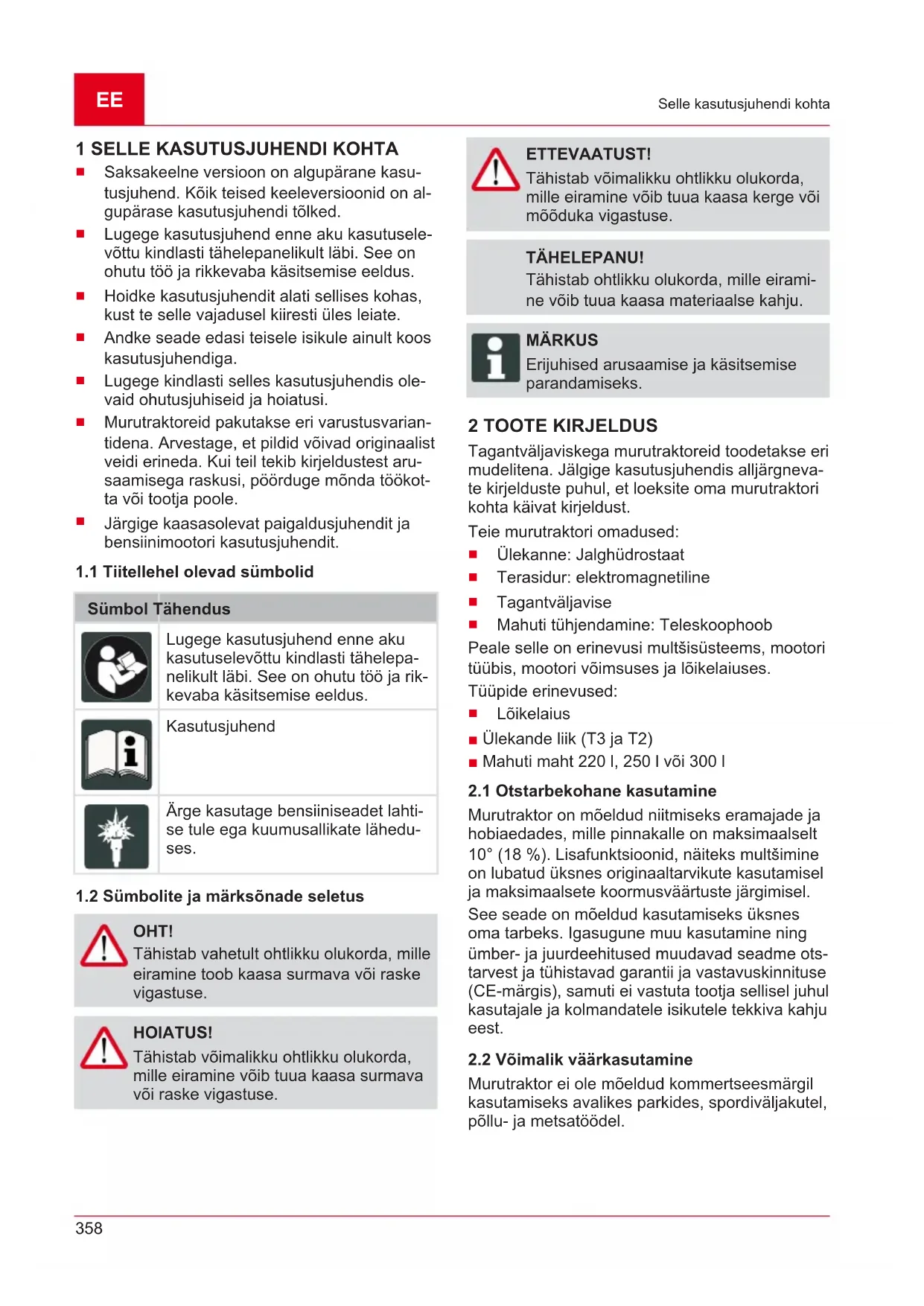

Selle kasutusjuhendi kohta

Saksakeelne versioon on algupärane kasu- tusjuhend. Kõik teised keeleversioonid on al- gupärase kasutusjuhendi tõlked.

Lugege kasutusjuhend enne aku kasutusele- võttu kindlasti tähelepanelikult läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus.

Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.

Lugege kindlasti selles kasutusjuhendis ole- vaid ohutusjuhiseid ja hoiatusi.

Murutraktoreid pakutakse eri varustusvarian- tidena. Arvestage, et pildid võivad originaalist veidi erineda. Kui teil tekib kirjeldustest aru- saamisega raskusi, pöörduge mõnda töökot- ta või tootja poole.

Järgige kaasasolevat paigaldusjuhendit ja bensiinimootori kasutusjuhendit.

1.1 Tiitellehel olevad sümbolid

Sümbol Tähendus Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepa- nelikult läbi. See on ohutu töö ja rik- kevaba käsitsemise eeldus. Kasutusjuhend Ärge kasutage bensiiniseadet lahti- se tule ega kuumusallikate lähedu- ses.

1.2 Sümbolite ja märksõnade seletus

OHT! Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vigastuse. HOIATUS! Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa surmava või raske vigastuse. ETTEVAATUST! Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse. TÄHELEPANU! Tähistab ohtlikku olukorda, mille eirami- ne võib tuua kaasa materiaalse kahju. MÄRKUS Erijuhised arusaamise ja käsitsemise parandamiseks. 2 TOOTE KIRJELDUS Tagantväljaviskega murutraktoreid toodetakse eri mudelitena. Jälgige kasutusjuhendis alljärgneva- te kirjelduste puhul, et loeksite oma murutraktori kohta käivat kirjeldust. Teie murutraktori omadused:

Ülekanne: Jalghüdrostaat

Mahuti tühjendamine: Teleskoophoob Peale selle on erinevusi multšisüsteems, mootori tüübis, mootori võimsuses ja lõikelaiuses. Tüüpide erinevused:

Lõikelaius ■ Ülekande liik (T3 ja T2) ■ Mahuti maht 220 l, 250 l või 300 l

2.1 Otstarbekohane kasutamine

Murutraktor on mõeldud niitmiseks eramajade ja hobiaedades, mille pinnakalle on maksimaalselt 10° (18%). Lisafunktsioonid, näiteks multšimine on lubatud üksnes originaaltarvikute kasutamisel ja maksimaalsete koormusväärtuste järgimisel. See seade on mõeldud kasutamiseks üksnes oma tarbeks. Igasugune muu kasutamine ning ümber- ja juurdeehitused muudavad seadme ots- tarvest ja tühistavad garantii ja vastavuskinnituse (CE-märgis), samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Võimalik väärkasutamine

Murutraktor ei ole mõeldud kommertseesmärgil kasutamiseks avalikes parkides, spordiväljakutel, põllu- ja metsatöödel.359 Toote kirjeldus HOIATUS! Murutraktori ülekoormamine põhjus- tab ohte! Jälgige eelkõige haagise kasutamisel, et te ei ületaks lubatavaid tõmbekoormusi ning tõuse/langusi. Ületamine võib mu- rutraktori pidurdusvõime üle koormata ja ohtlikke olukordi tekitada! MÄRKUS Arvestage, et murutraktoril ei ole tänava- sõidu luba, mistõttu ei tohi seda avalikel teedel kasutada!

2.3 Sümbolid seadmel

Lugege enne kasutuselevõttu ka- sutusjuhend läbi! Niitmise ajal tuleb kõrvalised isi- kud, eriti lapsed ja loomad töö- piirkonnast eemal hoida. Enne hooldus- ja remonditöid tu- leb süütevõti eemaldada! Tähelepanu! Oht! Hoidke käed ja jalad lõikeseadmetest eemal! Mitte sõita üle 10° (18%) kalletel! Oht! Ärge siia astuge! Põletusoht katte all olevate kuu- made pindade tõttu!

2.4 Ohutus- ja kaitseseadised

HOIATUS! Eemaldatud või manipuleeritud kait- seseadised võivad põhjustada ohte. Igasugune kasutamine eemaldatud või manipuleeritud kaitseseadistega on kee- latud. Vigased kaitseseadised tuleb ko- he remontida või välja vahetada! Kaitseseadised on eelkõige:

lõikemehhanismi kontaktlüliti

lõikemehhanismi katted

väljaviskekanali kontaktlülitiEE

1 Mootorikate 10 Mahuti vabastamine (ainult 300 l) 2 Rooliratas 11 Gaasiamortisaatoriga hoideseadus 3 Armatuurlaud 12 Ülekande möödaviik 4 Piduripedaali fikseerimishoob 13 Lõikekõrguse reguleerimine 5 Juhiiste 14 Lõikemehhanism 6 Täitetaseme indikaator 15 Ülekande aktiveerimine tagurpidisuunas 7 Murukogumismahuti hoidepide 16 Ülekande aktiveerimine edasisuunas 8 Murukogumismahuti käivitushoob 17 Piduripedaal 9 Murukogur361 Ohutusjuhised 3 OHUTUSJUHISED OHT! Ohutusjuhiste eiramine võib olla elu- ohtlik või põhjustada üliraskeid keha- vigastusi. Ohutus- ja kasutusjuhiste eiramine võib kaasa tuua ülirasked kehavigastused või põhjustada koguni surma.

Tutvuge enne seadme kasutamist kõigi selles ja muudes viidatavates kasutusjuhendites olevate ohutus- ja kasutusjuhistega.

Hoidke kõik kaasasolevad dokumen- did edaspidiseks kasutamiseks al- les.

Alla 16 aasta vanused noored ja isikud, kes ei ole kasutusjuhendiga tutvunud, ei tohi sea- det kasutada. Järgige võimalikke riigisiseseid ohutuseeskirju kasutaja vanuse alampiiri koh- ta.

Seadet ei tohi kasutada alkoholi, narkootiku- mide või ravimite mõju all.

Selleks et kaitsta pea- ja jäsemevigastusi ning kuulmiskahjustusi, tuleb kanda nõuete- kohast riietust ja kaitsevarustust.

Riietus peab olema sobiv (keha ligi hoidev) ning ei tohi tööd takistada. Pikkade juuste korral kandke kindlasti juuksevõrku. Ärge ku- nagi kandke avaraid riideid ega aksessuaare, mis võivad seadmesse kinni jääda, näiteks sallid, avarad särgid, pikad kaelakeed.

Isikliku kaitsevarustuse osad:

kõrvaklapid ja kaitseprillid

pikad püksid ja tugevad kingad

Töötage ainult päevavalguses või väga ereda kunstvalgustusega.

Seadet tohib kasutada üksnes tugeval ja ta- sasel aluspinnal, mitte kaldpinnal.

Jälgige, et teie asend oleks stabiilne.

Kasutage seadet ainult nende tööde jaoks, mille jaoks see on ette nähtud. Mitteotstarbe- kohane kasutamine võib põhjustada vigastusi ja tekitada materiaalset kahju.

Kasutaja vastutab teiste inimeste või nende varaga toimunud õnnetuste eest.

Hoidke kõrvalised isikud ohupiirkonnast ee- mal.

Lülitage seade sisse ainult juhul, kui tööpiir- konnas ei viibi inimesi ega loomi.

Püsige inimestest ja loomadest ohutul kaugu- sel või lülitage seade välja, kui sellele lähene- vad inimesed või loomad.

Ärge sõidutage seadmel teisi isikuid.

Ärge hoidke mootori heitgaasivoolu kunagi inimeste ja loomade suunas, samuti mitte tu- leohtlike toodete ja esemete suunas.

Kui mootor töötab, ärge võtke kinni sisseimu- ja ventilatsioonivõrest. Pöörlevad sead- meosad võivad põhjustada vigastusi.

Kui te seadet ei vaja, lülitage see alati välja, näiteks tööpiirkonna vahetamisel, hooldus- tööde ajal, bensiini-õlisegu lisamisel.

Ärge niitke äikese ajal. Kaitse pikselöögi eest puudub.

Murutraktor võib oma raskus tõttu raskeid vi- gastusi põhjustada. Olge murutraktori peale- ja mahalaadimisel sõidukisse või haagisele eriti ettevaatlik.

Seda murutraktorit ei tohi pukseerida. Avali- kel teedel transportimiseks kasutage sobivat sõidukit.

Murutraktorit ei tohi kasutada halva ventilat- siooniga tööpiirkondades (nt garaaž). Heit- gaasid sisaldavad mürgist süsinikmonoksiidi ja muid kahjulikke aineid.

Lülitage seade õnnetuse korral kohe välja, et vältida edasisi vigastusi ja materiaalset kahju.

Ärge kasutage seadet kunagi kulunud või vi- gaste osadega. Kulunud või defektsed sead- meosad võivad põhjustada raskeid vigastusi.

Kasutage üksnes originaalvaruosi ja -tarvi- kuid!

Enne iga kasutamist Kontrollige kõiki kaitse- seadiseid nii, nagu selles kasutusjuhendis kirjeldatakse.

Hoidke seadet lastele kättesaamatult.

Keelake lastel ja noortel seadmega mängimi- ne.EE

Traktori lahtipakkimine ja monteerimine

Kasutage seadet ainult alljärgnevatel tingi- mustel.

Seade ei ole määrdunud.

Seadmel ei ole kahjustusi.

Kõik juhtelemendid toimivad.

Ärge koormake seadet üle. Seade on ette nähtud kergeteks töödeks eramajapidamises. Ülekoormus võib põhjustada seadme kahjus- tumist.

Ärge kasutage seadet kunagi kulunud või vi- gaste osadega. Vahetage vigased osad alati tootja originaalosade vastu. Seadme kasuta- misel kulunud või vigaste osadega kaotate õi- guse esitada tootjale garantiinõudeid.

Remonditöid tohivad teha ainult pädevad et- tevõtted või meie teenindused.

Teatava mürakoormuse teke selle seadme tõttu on vältimatu. Kavandage mürarohked tööd ajale, millal need on lubatud ja ette nähtud. Vajadusel järgige puhkeaegu ning piirake tööaeg hädavaja- liku ajaga. Enda kaitsmiseks ja läheduses olevate isikute kaitsmiseks tuleb kanda sobivat kuulmis- kaitsevahendit.

3.7 Bensiini ja õli käitlemine

Plahvatus- ja tuleoht: bensiini- ja õhusegu lekkimise korral tekib plahvatusohtlik atmosfäär. Kergsüttimine, plahvatus ja tulekahju võivad kütuse ebaõigel käitlemisel põhjustada raskeid vigastusi ja koguni surma. Pidage kinni järgmistest nõue- test.

Ärge suitsetage bensiini käitlemisel.

Käidelge bensiini ainult vabas õhus ning kindlasti mitte suletud ruumides.

Järgide kindlasti alljärgnevalt toodud käi- tumisreegleid.

Transportige ja hoidke bensiini ja õli ainult selleks lubatud anumates. Veenduge, et las- tel ei oleks juurdepääsu ladustatavale bensii- nile ja õlile.

Pinnase saastumise vältimiseks (keskkonna- kaitse) veenduge, et tankimisel ei satuks bensiini ega õli pinnasesse. Kasutage tanki- miseks lehtrit.

Ärge kunagi tankige seadet suletud ruumi- des. Põrandale võivad koguneda bensiiniau- rud, mille tulemusel võib tekkida kergsüttimi- ne või koguni plahvatus.

Pühkige mahaloksunud bensiin kohe sead- melt ja pinnaselt ära. Laske riidelappidel, mil- lega bensiini pühkisite, enne kõrvaldamist hästi õhutatud kohas kuivada. Vastasel juhul võib tekkida ootamatu isesüttimine.

Kui bensiin on maha loksunud, tekivad ben- siinaurud. Seetõttu ärge käivitage seadet sa- mas kohas, vaid vähemalt 3 m kaugemal.

Vältige mineraalõlitoodete sattumist nahale. Ärge hingake bensiiniaure sisse. Kandke tan- kimise ajal alati kaitsekindaid. Vahetage ja puhastage kaitseriietust regulaarselt.

Jälgige, et riided ei satuks bensiiniga kokku- puutesse. Kui bensiin satub riietele, vahetage riided kohe.

Ärge tankige seadet kunagi töötava või kuu- ma mootoriga.

4 TRAKTORI LAHTIPAKKIMINE JA

MONTEERIMINE Järgige traktori lahtipakkimisel ja monteerimisel kaasasolevat kasutusjuhendit. MÄRKUS Järgige kaasasolevat bensiinimootori ka- sutusjuhendit. HOIATUS! Mittetäielik monteerimine on ohtlik! Murutraktorit ei tohi kasutada, kui see pole täielikult monteeritud! Tehke kõik montaažijuhendi kirjeldata- vad montaažitööd. Kahtluse korral küsi- ge enne traktori kasutamist mõnelt spet- sialistilt, kas montaaž on tehtud õigesti! Kontrollige kõigi kaitseseadiste olemas- olu ja toimimist! 5 JUHTELEMENDID Alljärgnevalt kirjeldatakse tagantväljaviskega mu- rutraktori juhtelemente. Jälgige, et loeksite oma murutraktori kohta käivat kirjeldust.

5.1 Standardne armatuurlaud (01)

Mootori pöörlemiskiiruse reguleerimine (01/2) MÄRKUS Arvestage, et regulaatori vajutamine sõi- durežiimis mõjutab kiirust!363 Juhtelemendid Integreeritud drosselklapiga regulaatori korral: regulaatori (01/2) liigutamisel saab mootori pöör- deid suurendada ja vähendada ning kõige ülemi- ses asendis sisse lülitada drosselduse. Drosselduse sisselülitamine: Viige regu- laator täiesti üles drosseldussümboli juur- de. Seda asendit tohib kasutada ainult mootori käivitamiseks. Märkus. Mõnel traktorivariandil on arma- tuurlaual eraldi drosselinupp (01/1). Selli- sel juhul tuleb see traktori käivitamisel li- saks välja tõmmata. Kui mootor töötab, lükake nuppu aeglaselt tagasi! Niitmisrežiim: Sellises asendis töötab mootor maksimaalse pöörlemiskiirusega. Tühikäik: Sellises asendis töötab mootor minimaalse pöörlemiskiirusega. Süütelukk (01/3, 05) Asend Talitlus 0 Mootor välja. Süütevõtme saab eemaldada. I Tuled sisse. Pärast mootori käivitamist lülituvad tuled selles asendis sisse. II Tööasend, mootor töötab. III Käivitusasend mootori käivitamiseks. Kohe kui mootor käivitub, laske võti lahti. Seejärel liigub võti tagasi tööa- sendisse II.

Pidur: Kui vajutate piduri-/siduripedaali (03/1) täiesti alla, rakendub pidur ülekandel, traktorit pidurdatakse.

Seisupidur: Kui tõmbate allavajutatud pidu- ri-/siduripedaaliga (03/1) fikseerimishooba (03/2, 01/5) üles, fikseeritakse pidur. Pedaali uuesti vajutamisel pidur lahutatakse.

5.3 Käikude kasutamine (sõidukiirus)

Murutraktoritel on jalghüdrostaatiline ülekanne. Edas- ja tagurpidi sõitmiseks on paremal küljel kaks pedaali. Sõidu- suund Kirjeldus Edaspidi Edaspidi liikumiseks vajutage ees- mist pedaali (02/1). Tagurpidi Tagurpidi liikumiseks vajutage tagu- mist pedaali (02/2). Märkus:Kui vajutada ainult tagurpi- diliikumise pedaali, lülitub lõikemeh- hanism välja. Niitmisrežiim tagurpidi liikumisel: vt Peatükk 7.5.4.2 "Niitmisrežiim ta- gurpidi liikumisel", lehekülg368.

5.4 Jalghüdrostaatülekanne

Jalghüdrostaatülekanne aktiveeritakse kahe pe- daaliga (02/1 ja 02/2). Käivitamiseks vabastage töötava mootoriga kõi- gepealt seisupidur (01/5) ning seejärel edaspidi- sõidu pedaali (02/1) või tagurpidisõidupedaali (02/2). Mida kaugemale te pedaali vajutate, seda kiiremini te valitud suunas liigute. Edaspidi sõitmine: Vajutage eesmist pedaali (02/1). Tagurpidi sõitmine: Vajutage tagumist pedaali (02/2).

5.5 Lõikemehhanismi kasutamine

Lõikekõrguse reguleerimine Traktori lõikemehhanismi saab juhiistme paremal küljel asuva reguleerimishoova (04/1) abil mitmel kõrguastmel reguleerida.

1. Viige reguleerimishoob (04/1) soovitud suun-

da. Hoova vajutamine alla tähendab madala- mat lõikekõrgust, hoova viimine üles suure- mat lõikekõrgust. Lõikemehhanismi sisselülitamine Elektriline sisselülitamine: Juhiistme kõrval pare- mal on lüliti (04/2). Lülitage sellega sisse lõike- mehhanism.EE

Kasutuselevõtt 6 KASUTUSELEVÕTT HOIATUS! Mittetäielik monteerimine on ohtlik! Murutraktorit ei tohi kasutada, kui see pole täielikult monteeritud! Tehke kõik montaažijuhendi kirjeldata- vad montaažitööd. Kahtluse korral küsi- ge enne traktori kasutamist mõnelt spet- sialistilt, kas montaaž on tehtud õigesti! Kontrollige kõigi kaitseseadiste olemas- olu ja toimimist!

6.1 Lõikemehhanismi kontrollimine

Enne kasutamist tuleb alati visuaalselt kontrolli- da, ega lõikemehhanism, kinnituspoldid ja kogu lõikeüksus pole kulunud või kahjustunud. Dis- balansi vältimiseks tuleb kulunud või kahjustunud terad uutega asendada.

Enne esimest kasutamist tuleb mootorisse valada õli. Järgige selle juures mootori tootja juhendit. Arvestage ka seda, et õlitaset tuleb regulaarselt kontrollida ja vajadusel õli lisada.

HOIATUS! Kütuse käitlemine on ohtlik! Kütus on äärmiselt tuleohtlik. Kütuse- paaki tohib täita ainult õues! Ärge suitse- tage! Ärge tankige töötava või kuuma mootoriga! Kasutage tankimiseks sobivat lehtrit või täittoru, et kütus ei satuks mootorile, korpusele või maha. Ohutuse huvides tuleb kütusepaagi kork ja muud paagiühendused kahjustuse korral välja vaheta- da. Kui kütus on maha loksunud, ei tohi mootorit käi- vitada. Traktor tuleb kütusega saastunud kohast eemaldada ning maha loksunud kütus tuleb maast, mootorilt ja korpuselt lapiga kokku kogu- da. Mootorit ei tohi käivitada enne, kui kütuseaurud on hajunud. Hoidke kütust ainult selleks ette nähtud anuma- tes. Kasutage pliivaba bensiini, vähemalt oktaanarvu- ga 91. Paagi täitmine

1. Lülitage vajadusel mootor välja ja eemaldage

ohutuse huvides süütevõti.

2. Oodake, kuni mootor on veidi jahtunud (süttiv

kütus võib tekitada plahvatusohtu!).

Avage paagikork (06/1) ja lisage kütust. Märkus:Vältige kütusepaagi ületäitmist!

Kontrollige regulaarselt rehvirõhku.

Vajalik rõhk on märgitud rehvidele (soovitus 1 bar). MÄRKUS 1PSI = 0,07bar. Rehvirõhku saab kontrollida tavalise jalgpumba- ga ja samaga saab õhku lisada.

6.5 Murukogumismahuti paigaldamine

Murutraktoreid pakutakse eri murukogumismahu- titega. Arvestage, et pildid võivad originaalist vei- di erineda. Murukogumismahuti täitetaseme indikaatori seadistamine Täitetaseme indikaator annab pasuna abil teada, kui murukogumismahutit on vaja tühjendada. Täitetaseme indikaatori saab seadistada lõigata- va materjali kvaliteedi järgi 6 asendisse. Kui lõi- gatav materjal on kuiv, lükake täitetaseme indi- kaator väiksematesse asenditesse. Märja või niiske materjali korral seadistage täitetaseme in- dikaator pikemaks. See mõjutab murukogumis- mahuti täitmist.

1. Lülitage mootor välja vt Peatükk 7.4 "Mootori

käivitamine ja seiskamine", lehekülg366.

2. Eemaldage murukogumismahuti vt Peatükk

3. Seadistage täitetaseme indikaator (07/1) lõi-

gatavale materjalile (07/a), kuni see soovitud asendisse fikseerub.

4. Pange murukogumismahutit tagasi vt Pea-

tükk 6.5 "Murukogumismahuti paigaldamine", lehekülg364.365 Kasutuselevõtt Murukogumismahuti paigaldamine (220 l, 250 l)

1. Hoidke murukogumismahutit ühe käega ma-

huti pidemest (08/1) ja teise käega tagaküljel olevast hoideavast (08/2).

2. Pange murukogumismahuti sümmeetriliselt

juhikule (08/3). Suunake selle käigus mõle- mad korpusel ja murukogumismahutis olevad märgistused üksteise poole.

3. Kallutage murukogumismahuti teise käega

kergelt ette (08/a), kuni murukogumismahuti eesmine osa fikseerub.

4. Nüüd pöörake murukogumismahuti uuesti al-

5. Kontrollige murukogumismahuti õiget asen-

dit. Murukogumismahuti paigaldamine (300l)

1. Fikseerige murukogumismahuti kinnitusk-

2. Hoidke murukogumismahutit ühe käega ma-

huti pidemest (08/1) ja teise käega tagaküljel olevast hoideavast (08/2).

3. Pange murukogumismahuti sümmeetriliselt

juhikule (08/3). Suunake selle käigus mõle- mad korpusel ja murukogumismahutis olevad märgistused üksteise poole.

4. Kallutage murukogumismahuti teise käega

kergelt ette (08/a), kuni murukogumismahuti eesmine osa fikseerub.

5. Nüüd pöörake murukogumismahuti uuesti al-

6. Kontrollige murukogumismahuti õiget asen-

7. Fikseerige traktoriraami kinnituspunktides

Kaitseseadiseid tuleb alati enne murutraktori käi- vitamist kontrollida. HOIATUS! Kaitseseadiste kontrollimine on oht- lik! Kaitseseadiseid tohib kontrollida üksnes juhiistmelt ja ainult siis, kui läheduses ei ole teisi inimesi või loomi! Kõik kontrollimised tuleb teha tasasel maapinnal, et murutraktor ei saaks soovimatult veerema ha- kata.

6.6.1 Seisupiduri kontaktlüliti kontrollimine

Seisupiduri kontaktlüliti tagab selle, et mootorit saab käivitada vaid siis, kui seisupidur on raken- datud. Eeldus: Mootor on välja lülitatud.

3. Proovige mootorit käivitada (süütevõti asen-

dis III) (05). MÄRKUS Mootor ei tohi käivituda!

6.6.2 Lõikemehhanismi kontaktlüliti

kontrollimine Lõikemehhanismi kontaktlüliti tagab selle, et mootorit ei saa käivitada, kui lõikemehhanism on aktiveeritud.

1. Mootor on välja lülitatud.

2. Istuge juhiistmele.

3. Vajutage piduripedaali (03/1) ja aktiveerige

seisupidur (03/2, 01/5).

4. Lülitage lõikemehhanism sisse.

5. Proovige mootorit käivitada (süütevõti asen-

dis III) (05). MÄRKUS Mootor ei tohi käivituda!

6.6.3 Istme kontaktlüliti kontrollimine

Istme kontaktlüliti tagab selle, et mootor lülitub välja kohe, kui sisselülitatud lõikemehhanismiga ei istu kedagi juhiistmel.

1. Istuge juhiistmele.

2. Vajutage piduripedaali (03/1) ja aktiveerige

seisupidur (03/2, 01/5).

3. Käivitage mootor ja laske sellel maksimaalse

pöörlemiskiirusega töötada.

4. Lülitage lõikemehhanism sisse.

5. Vabastage iste koormuse alt, tõustes püsti

(ärge astuge traktorilt maha!). MÄRKUS Mootor peab välja lülituma!

6.6.4 Murukogumismahuti kontaktlüliti

kontrollimine Murukogumismahutil olev kontaktlüliti tagab selle, et mootor lülitub välja kohe, kui murukogumisma-EE

Traktori kasutamine huti ei ole sisselülitatud lõikemehhanismiga õi- gesti paigaldatud.

1. Istuge juhiistmele.

2. Vajutage piduripedaali (03/1) ja aktiveerige

seisupidur (03/2, 01/5).

3. Käivitage mootor ja laske sellel maksimaalse

pöörlemiskiirusega töötada.

4. Lülitage lõikemehhanism sisse.

5. Tõstke tühi murukogumismahuti kergelt üles

või aktiveerige avamislüliti. MÄRKUS Mootor peab välja lülituma!

6.6.5 Väljaviskekanali kontaktlüliti

kontrollimine Väljaviskekanali kontaktlüliti tagab selle, et mu- rutraktor ei saa eemaldatud väljaviskekanaliga käivituda.

1. Võtke ära murukogumismahuti.

2. Eemaldage väljaviskekanal (15):

Tõmmake väljaviskekanalit (15/2) veidi välja.

3. Istuge juhiistmele.

4. Vajutage piduripedaali (03/1) ja aktiveerige

seisupidur (03/2, 01/5).

5. Käivitage mootor.

MÄRKUS Mootor ei tohi käivituda! 7 TRAKTORI KASUTAMINE HOIATUS! Ebapiisavad teadmised murutraktori kohta võivad põhjustada ohte! Lugege kasutusjuhend enne alustamist tähelepanelikult läbi! Järgige eelkõige ohutusjuhiseid! Tehke kõiki montaaži- ja kasutuselevõtu- töid teadlikult. Kahtluse korral pöörduge tootja poole!

7.1 Põhimõttelised ettevalmistavad abinõud

Kandke niitmise ajal alati stabiilseid jalatseid ja pikki pükse. Ärge kunagi niitke paljajalu või lahtiste sandaalidega.

Kontrollige üle kogu maastik, kus traktorit ka- sutatakse ja eemaldage kõik kivid, pulgad, traadid, kondid ja muud võõrkehad, mis või- vad traktorisse kinni jääda ja eemale paisku- da. Ka niitmise ajal tuleb olla võõrkehade suhtes tähelepanelik.

Tehke kõik kasutuselevõtu juures kirjeldata- vad tööd. See kehtib eelkõige kaitseseadiste kontrollimise kohta.

Koorma vedamiseks tohib kasutada ainult haakeseadist! Ärge ületage tugikoormust.

7.2 Tarvikute kasutamine

HOIATUS! Valede tarvikute kasutamine ja tarvi- kute valesti kasutamine on ohtlik! Kasutage alati ainult traktori tootja origi- naaltarvikuid! Järgige kaasasolevas kasutusjuhendis olevaid eeskirju! Heakskiitmata tarvikute kasutamine või valesti kasutamine võib kaasa tuua kahju kasutajale ja kõrvalistele isikutele. Murutraktor võidakse üle koormata. See võib põhjustada raskeid õnnetusi.

7.3 Murutraktori lükkamine

ETTEVAATUST! Kallakutel lükkamine on ohtlik! Lükake murutraktorit ainult horisontaal- sel pinnal! Kallakul võib murutraktor kontrollimatult alla veereda. Jalghüdrostaatilise ajami korral Möödaviiguhoob (12/1) asub tagumises parem- poolses poritiivas. Möödaviigu vabastamine:

1. Tõmmake möödaviiguhoob (12/1) välja ja

2. Vabastage pidur. Murutraktorit saab nüüd lü-

3. Lähtestage möödaviiguhoob (12/1) pärast

lükkamist, et hüdrostaatiline ülekanne taas tööle saada.

7.4 Mootori käivitamine ja seiskamine

HOIATUS! Vigastusoht pikselöögi tõttu Seade ei kaitse pikselöögi eest.

Ärge niitke äikese ajal.367 Traktori kasutamine Mootori käivitamine

täielikult alla ja fikseerige fikseerimishoovaga (03/2).

3. Jälgige, et lõikemehhanism EI OLEKS sisse

lülitatud. Kontrollige selleks kipplüliti asendit (04/2).

4. Viige mootori pöörlemiskiiruse regulaator

(01/2) ülemise piirajani. Seal asub sõltuvalt varustusvariandist drosselisümbol. Kui ei, tõmmake eraldi drosseldusnuppu (01/1).

5. Asetage süütevõti süütelukku (01/3, 05).

6. Keerake süütevõti asendisse „III“ ja hoidke

seal nii kaua, kuni mootor käivitub. Märkus:Starteriaku säästmiseks ärge ürita- ge mootorit käivitada kauem kui 5 sekundit.

7. Laske süütevõti lahti, see hüppab automaat-

selt asendisse „II“.

8. Viige mootori pöörlemiskiiruse regulaator

(01/2) tööasendisse. Drosseldusnupuga va- riandi puhul vajutage drosseldusnupp uuesti sisse (01/1). Mootori väljalülitamine

1. Lülitage lõikemehhanism välja (04/2).

2. Viige mootori pöörlemiskiiruse regulaator

(01/2) tühikäiguasendisse.

3. Vajutage piduripedaali (03/1) ja fikseerige

see fikseerimishoovaga (03/2).

4. Keerake süütevõti (05) asendisse „0“.

5. Keerake süütevõti välja.

HOIATUS! Kuum mootor on ohtlik! Jälgige mootori väljalülitamisel, et kuu- mad mootoriosad, näiteks mürasummuti ei saaks läheduses olevaid esemeid ega materjale süüdata!

7.5 Traktoriga sõitmine

HOIATUS! Ebaõigesti valitud kiirus on ohtlik! Sõitke eelkõige alguses aeglaselt, et harjuda traktori liikumis- ja pidurdusoma- dustega! Enne suuna muutmist tuleb sõidukiirust selliselt vähendada, et juhil oleks igal ajal murutraktori üle kontroll ja murutrak- tor ei saaks ümber minna! Traktoril on jalghüdrostaatiline ülekanne.

7.5.1 Sõiduks valmistumine temperatuuril

1. Jälgige, et lõikemehhanism EI OLEKS sisse

lülitatud. Kontrollige selleks kipplülitit (04/2).

2. Käivitage mootor ja laske sellel ülekandeõli

viskoossuse optimeerimiseks umbes 30 se- kundit soojeneda. Seejärel võite traktoriga sõitma hakata. Lõikemehhanismi võib sisse lülitada alles siis, kui mootor on mõne minuti töötanud.

7.5.2 Jalghüdrostaatülekandega sõitmine

1. Vajutage piduripedaali (03/1) ja fikseerige

see fikseerimishoovaga (03/2).

2. Seadke lõikemehhanism kõrgeimale lõikekõr-

3. Käivitage mootor.

4. Rakendage pidur (03/1).

5. Vajutage aeglaselt soovitud sõidusuuna pe-

6. Mida rohkem pedaali vajutate, seda kiiremini

traktor valitud suunas liigub.

7. Peatamiseks laske pedaal lahti ja vajutage

piduripedaali (03/1). MÄRKUS Traktorilt lahkudes rakendage piduripe- daali all hoides alati seisupidur, et traktor ei saaks eemale veereda.

7.5.3 Kallakutel liikumine ja niitmine

HOIATUS! Kallakutel liikumine on eksimise kor- ral ohtlik! Kallakul sõitmisel tuleb olla eriti ettevaat- lik! Turvalist kallakut ei ole. Selleks järgige eelkõige alljärgnevaid ohutusjuhiseid! Kui rattad hakkavad kohapeal pöörlema või kui sõiduk jääb sõidu ajal tõusul kin- ni, lahutage lõikemehhanism ja lisatarvi- kud. Seejärel lahkuge kallakult, liikudes aeglaselt ja otsesuunas allapoole. Täis murukogumiskast suurendab tänu oma kaalule murutraktori ümbermineku- ohtu!EE

Ärge sõitke üle 10° (18%) kallakutel. Näide: see vastab 18 cm kõrguseerinevusele ühe meetri pikkusel lõigul.

Ärge võtke kohalt järsult.

Hoidke sõidukiirus väiksena.

Ärge sõitke kallaku suhtes risti.

Ärge pöörake rooli järsult.

7.5.4 Murutraktoriga niitmine

Puhta niitmistulemuse saavutamiseks tuleb sõi- dukiirust muru seisukorrale kohandada. Valige niitmiseks pedaalil kuni 2/3 võimalikust sõidukiiru- sest. Traktori maksimaalne kiirus on ette nähtud üksnes sõitmiseks, ilma lõikemehhanismi kasuta- mata. Tavaliselt on lõikekõrgus 4–5 cm. See vastab 2. või 3. kõrguse reguleerimise astmele (04/1). Niis- ke ja märja muru korral niitke suurema niitmiskõr- gusega. Väga kõrge muru korral on otstarbekas niita ka- hes etapis. Esimeses etapis seadke lõikemehha- nism maksimaalsele lõikekõrgusele. Teises eta- pis saate seadistada tegelikult soovitava kõrguse.

7.5.4.1 Lõikemehhanismi sisselülitamine

MÄRKUS Lõikemehhanismi tohib sisse lülitada al- les siis, kui mootor on umbes ühe minuti töötanud! Lõikemehhanismi sisselülitamisel ei tohi murutraktor seista kõrge muru sees.

1. Käivitage mootor.

2. Viige mootori pöörlemiskiiruse regulaator

(01/2) tööasendisse.

3. Seadke lõikemehhanism käsihoovaga (04/1)

suurimale lõikekõrgusele.

4. Lülitage lõikemehhanism kipplülitiga (04/2)

5. Seadke lõikemehhanism käsihoovaga (04/1)

soovitud lõikekõrgusele.

6. Sõitke murutraktoriga kohalt.

7.5.4.2 Niitmisrežiim tagurpidi liikumisel

MÄRKUS Kui vajutada ainult käigupedaali, lülitub lõikemehhanism välja.

1. Vajutage nuppu "Tagurpidi niitmine" (01/4)

ning 5 sekundi jooksul tagurpidi liikumise pe- daali (02/2). HOIATUS! Õnnetusoht tagurpidi niitmisel! Jälgige tagurpidi niitmisel tagapool asu- vat ala! Tagurpidi tohib niita vaid siis, kui see on vajalik!

7.5.4.3 Lõikemehhanismi väljalülitamine

HOIATUS! Lõiketera järeljooks on ohtlik! Pöörlev / seisma jääv lõiketera võib põh- justada kätel ja jalgadel lõikehaavu! Seetõttu hoidke käed ja jalad lõikesead- metest eemal!

1. Lülitage lõikemehhanism kipplülitiga (asend

„0“) välja (04/2). Lõikemehhanismi saab välja lülitada nii seisval traktoril kui ka sõidu ajal. HOIATUS! Väljapaiskuvad objektid põhjustavad vigastusohtu! Kruusa- ja killustikupinnast ülesõitmisel võivad objektid sattuda töötavasse lõike- mehhanismi ja seejärel sealt välja pais- kuda.

Lülitage lõikemehhanism alati välja, kui sõidate pindadel, kus ei kasva muru.

7.5.4.4 Murukogumismahuti tühjendamine

MÄRKUS Kui murukogumismahuti on täis, kõlab helisignaal. Mahuti tuleb hiljemalt siis tühjendada.

Murukogumisanumat saab tühjendada juhiist- melt.

Kui murukogumismahuti pööratakse üles või välja sisselülitatud lõikemehhanismiga, sureb mootor välja.

Kui murukogumismahuti ei ole korrektselt kin- nitunud, ei saa lõikemehhanismi sisse lülita- da.369 Murutraktori puhastamine Murukogumismahuti tühjendamine käivitushoovaga

1. Võtke käivitushoob (09/1) murukogumisma-

hutist (09/a) välja.

2. Murukogumismahuti avamiseks vajutage

hooba sõidusuunas (09/b).

3. Viige murukogumismahuti hoovaga taha (10/

a), kuni anum tühjeneb (10/b).

Optimaalse multšimistulemuse saavutamiseks tu- leb muru regulaarselt niita (umbes 1–2 korda nä- dalas). Ära tuleb lõigata 1/3 murulible kõrgusest (nt kui muru kõrgus on 6 cm, tuleb ära lõigata 2 cm). See võimaldab töödelda lõigatud muru puh- talt järelejäänud murusse. Kõigile murutraktoritele on lisavarustusena saa- daval multšikiilud. Tagantväljaviske ümberseadistamine multširežiimile

1. Eemaldage murukogumismahuti.

2. Viige multšikiil (13/1) väljaviskekanalisse

3. Kindlustage mõlemad kinnituslindid (14/1)

rõngaspoltide (14/2) külge.

4. Pange murukogumismahuti kohale.

7.5.4.6 Niitmisintervall

Arvestage, et muru kasvab eri aegadel erinevalt. Kevadel on soovitatav valida lühem niitmisinter- vall. Suurendage niitmisintervalli, kui muru kasvu- kiirus väheneb. Kui muru ei ole pikka aega niidetud, valige kõige- pealt kõrgem lõikeseadistus ning niitke seejärel kaks päeva hiljem madalama niitmiskõrgusega.

7.5.4.7 Kõrge muru niitmine

Kui muru on tavalisest pikemaks kasvanud või on liiga niiske, niitke kõrgema lõikekõrgusega. See- järel niitke muru madalama, tavalise seadistuse- ga veel kord.

7.5.4.8 Lõiketera hooldus

Jälgige, et lõiketera oleks kogu niitmisperioodil terav, et vältida muruliblete rebimist ja muljumist. Rebitud muruliblede servad muutuvad pruuniks. See aeglustab kasvu ning suurendab muru vas- tuvõtlikkust haigustele.

Kontrollige lõiketera teravust ning kulumis- ja kahjustumismärke pärast iga kasutamist! Va- jadusel pöörduge teenindusse.

Kasutage tera vahetamisel ainult originaallõi- keteri. 8 MURUTRAKTORI PUHASTAMINE Optimaalseks toimimiseks ja pika eluea tagami- seks tuleb murutraktorit regulaarselt puhastada. Puhastage murutraktor pärast iga kasutamist sel- lele kogunenud mustusest. Ärge kasutage puhastamiseks survepuhastit. Survepuhasti või aiavooliku veejuga võib kahjus- tada elektrisüsteemi ja laagreid. Jälgige, et eelkõige mootor, ülekanne ja ümber- suunamisrullikud, samuti kogu elektrisüsteem ei satuks veega kokkupuutesse. HOIATUS! Ohud puhastamisel! Kõigi puhastustööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.

Puhastamise ajaks eemaldatud kait- seseadised tuleb pärast puhastamist tagasi panna.

PÕLETUSOHT: Puhastage murut- raktor alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mü- rasummuti on väga kuumad!

LÕIKEOHT: Arvestage lõikemehhanismi kallal töötamise ajal teravate lõiketerade- ga. Mitme teraga lõikemehhanismi korral võib ühe lõiketera liikumine tuua kaasa teiste lõiketerade liikumise!

8.1 Murukogumismahuti puhastamine

Selleks võtke murukogumismahuti ära ja puhastage mahuti seest ja väljast voolikuga. Kinnijäänud mustus tuleb eemaldada ettevaatlikult näiteks harjaga. Jälgige eelkõige tekstiilist kattega murukogumismahutite puhul, et tekstiil ei saaks kahjustada. MÄRKUS Tühjendage murukogumismahuti enne puhastamist vastavalt kirjeldusele. Täis murukogumismahuti on turvaliseks ee- maldamiseks liiga raske. Murukogumismahuti eemaldamine (220 l, 250 l)

1. Lülitage mootor välja.

2. Tõstke murukogumismahuti kergelt üles.

3. Võtke murukogumismahuti ülevaltpoolt ära.EE

1. Lülitage mootor välja.

2. Vabastage gaasiamortisaator traktorilt ja kin-

nitage murukogumismahuti hoidikutele.

3. Tõstke murukogumismahuti kergelt üles.

4. Võtke murukogumismahuti ära.

8.2 Korpuse, mootori ja ülekande

puhastamine TÄHELEPANU! Elektrisüsteem võib sissetungiva vee tõttu kahjustada saada! Jälgige traktori puhastamisel, et vesi ei satuks elektrisüsteemi! Ärge pihustage mootorit ja laagreid (ratastel, üle- kandel, terahoidikus) veega ega survepuhastiga. Vee tungimine süütesüsteemi, karburaatorisse ja õhufiltrisse võib põhjustada tõrkeid. Laagrites olev vesi võib põhjustada määrde kadumise ja selle tagajärjel laagrite hävimise. Mustuse ja murujäätmete eemaldamiseks kasu- tage lappi, käsiharja, pika varrega pintslit või muud sarnast.

8.3 Väljaviskekanali puhastamine

Regulaarne puhastamine tagab lõikekõrguse re- guleerimise kerge liikumise. Väljaviskekanal koosneb kahest üksteise sisse lükatud osast. Alumine osa on tugevalt lõikemeh- hanismi korpusesse fikseerunud. Ülemise osa saab puhastamiseks välja võtta.

1. Eemaldage murukogumismahuti.

2. Võtke väljaviskekanali vasakult ja paremalt

3. Tõmmake väljaviskekanal (15/2) tagaseina

kaudu suunaga tagant välja.

4. Puhastage põhjalikult ülemine ja alumine väl-

5. Ühendage väljaviskekanal tagaseinale. Jälgi-

ge, et ülemine ja alumine osa oleksid puhtalt koos.

9 TRANSPORTIMINE HOIATUS! Ümberkukkuv seade põhjustab mulju- misohtu! Seadme omakaal võib inimesi raskelt vi- gastada.

Olge seadme peale- ja mahalaadi- misel sõidukisse või haagisele äär- miselt ettevaatlik! Murutraktori transportimisel transpordivahendil (nt sõiduauto haagisel) tuleb lõikemehhanism toestada. Jälgige, et transpordi ajal oleks transpordivahendi kandevõime piisav ja et murutraktor oleks sobi- valt kinnitatud. 10 HOOLDUS Korrashoiuga kaasnevad ohud! Kõigi korrashoiutööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.

Korrashoiu ajaks eemaldatud kaitseseadised tuleb pärast korrashoiutöid tagasi panna.

PÕLETUSOHT: Töötage murutraktori kallal alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mü- rasummuti on väga kuumad!

LÕIKEOHT: Arvestage lõikemehhanismi kallal töötamise ajal teravate lõiketeradega. Mitme teraga lõi- kemehhanismi korral võib ühe lõiketera liiku- mine tuua kaasa teiste lõiketerade liikumise.

Osade vahetamisel tohib kasutada üksnes originaalvaruosi.

Kahtluse korral pöörduge töökotta või tootja poole.

Alljärgnevaid töid tohib teha kasutaja ise. Kõiki muid hooldus-, teenindus- ja korrashoiutöid tuleb teha volitatud hooldustöökojas. Järgige lisaks soovituslikke iga-aastaseid määri- misi kooskõlas määrdekavaga. MÄRKUS Tugeva koormuse ja kõrge temperatuuri korral tuleb vajadusel kasutada lühe- maid hooldusintervalle, kui eespool ole- vas tabelis on toodud.371 Hooldus Tegevus Enne iga kasuta- mist Pärast iga kasu- tamist Pärast esimest 5 tundi Iga 25 töötunni järel Iga 50 töötunni järel Enne iga hoiule panekut Kontrollige mootori õlitaset

X X Puhastage õhufilter

Kontrollige süüteküünalt

Kontrollige pidurit (proovipi- durdamine sirgel lõigul)

Puhastage murutraktorit X Puhastage mootori õhusis- selaskevõre

Puhastage ülekanne muru- ja niitmisjäätmetest X X )* vt mootori tootja kasutusjuhendit

Selleks et tagada liikuvate osade kerge liikumine, soovitame vähemalt üks kord aastas määrida all- järgnevaid kohti. Puhastage kõiki määritavaid kohti enne määri- mist või pihustamist lapiga. Ärge kasutage vett, muidu võib tekkida korrosioon. Määrdepunktid:

Määrige tapiõlgmiku vasak- ja parempoolset määrdeniplit (18/1) universaalmäärdega.

Määrige esitelje (20/1) ja tagatelje (20/2) rull- laagrit (17/1) ja rummu universaalmäärdega. MÄRKUS Esi- ja tagarattad tuleb telgede ja laagri- te määrimiseks ära võtta.

Pöörd- ja laagrikohad: Määrige kõiki liikuvaid pöörlemis- ja laagripunkte.

10.3 Ratta vahetamine

Ratast tohib vahetada üksnes horisontaalsel ja stabiilsel aluspinnal.

1. Seisake murutraktor ja eemaldage süütevõti.

2. Vajutage piduripedaal (03/1) täiesti alla ja fik-

seerige see fikseerimishoovaga (03/2).

3. Kindlustage murutraktor eemaleveeremise

eest tõkiskingadega. Asetage tõkiskingad sellele küljele, mida ei tõsteta üles.

4. Tõstke murutraktor sobiva tõstevahendiga (nt

käärtõstuk) sellel küljel üles, mida tuleb vahe- tada. Tõstke traktorit nii palju, et vahetatavat ratast saaks vabalt pöörata. Tähelepanu! Seadme kahjustuste oht. Jälgige tõstmisel, et traktorielemendid ei painduks. Toetage tõstevahend ainult stabiil- setele metallosadele.

5. Kindlustage murutraktor mõnel veermiku kan-

deelemendil stabiilse toestusega (nt kant- puit), nii et traktor ei hakkaks langema ka tõs- tevahendi äralibisemise või ümbermineku korral.

6. Eemaldage kaitsekate (16/1).

7. Vajutage kinnitusseib (16/2) kruvikeeraja abil

ära. Jälgige, et seib ei läheks kaotsi.EE

telg ja ava ja määrige mõlemat universaal- määrdega.

Paigaldage ratas teljele. Märkus:Tagarataste ühendamisel peavad prismaliistude ja tagaratta sooned olema sel- liselt kohakuti, et prismaliistud saab jõudu ka- sutamata kohale lükata.

Kui kasutate selleks tange, jälgige, et telg ei saaks kahjustada.

14. Paigaldage kaitsekate teljele.

15. Eemaldage kinnitusalus ja laske traktor tõste-

Murutraktori tarnekomplektis ei ole starteriaku laadijat. Aku täpset nimetust vt akukastilt. Starteriaku asub mootorikatte all. Starteriaku on tehases laetud. Ohutusjuhised HOIATUS! Starteriaku vale käitlemine on ohtlik! Aku valest käitlemisest tulenevate ohtu- de vältimiseks järgige allolevaid punkte!

Starteriakut ei tohi hoida lahtise tule vahetus läheduses, põletada ega asetada küttekeha- dele. Plahvatusoht.

Hoidke staeteriakut talvel jahedas ja kuivas ruumis (10–15 °C). Hoiustamise ajal tuleb vältida alla külmumispunkti jäävaid tempera- tuure.

Ärge jätke starteriakut pikemaks ajaks laadi- mata olekusse. Kui starteriakut ei kasutata pi- kema aja jooksul, tuleb seda sobiva laadijaga laadida.

Ärge hävitage starteriakut. Elektrolüüt (vää- velhape) põhjustab nahal ja riietel söövitust – loputage kohe veega maha.

Hoidke starteriakut puhtana. Pühkige seda ainult kuiva lapiga. Ärge kasutage vett, ben- siini, lahustit ega muud sarnast!

Hoidke ühenduspoolused puhtana ja määrige poolusemäärdega.

Ärge lühistage ühenduspooluseid. Starteriaku laadimine Laadimine on vajalik:

seadme pikemaks seisma jätmiseks (üle 3 kuu). HOIATUS! Oht starteriaku valesti laadimise tõt- tu! Laadija laadimisvool ei tohi ületada 5A ning laadimispinge peab olema kuni 14,4V. Suurema laadimispinge korral tekib starteriaku plahvatamise oht! Aku juures töötamise ajal eemaldage alati süütevõti. Soovitame laadida seda hooldusvaba ja gaasilek- kekindlat starteriakut spetsiaalse laadimissead- mega (saadaval tehnikakauplustes). Järgige enne starteriaku laadimist laadija tootja kasutusjuhendit. ETTEVAATUST! Lühiseoht! Lühiseohu vältimiseks tuleb alati miinus- kaabel (-) esimesena eemaldada ning viimasena tagasi ühendada! Aku juures töötamise ajal eemaldage alati süütevõti!

1. Keerake süütevõti välja (05).

2. Avage mootorikate.

3. Ühendage laadija klemmid aku ühenduspoo-

4. Ühendage laadija vooluvõrku ja lülitage sis-

10.5 Lõikemehhanismi eemaldamine

Traktori kasutamiseks talvel ja kiilrihma vaheta- miseks tuleb lõikemehhanism eemaldada.

1. Lööge esirattad (29/1) kuni piirajani vasakule.

2. Eemaldage murukogumismahuti (30/1).

3. Eemaldage väljaviskekanal (15/2).

4. Keerake šahtihoidiku silinderkruvi (31/1) 5–6

pöörde võrra lahti.373 Hoiulepanek

5. Laske lõikemehhanism (32/1) lõikekõrguse

regulaatori hoova (32/2) abil sügavaimasse asendisse.

6. Võtke tõmbevedru (33/1) lõikemehhanismilt

7. Seadke lõikemehhanism (34/1) lõikekõrguse

regulaatori hoova (34/2) abil uuesti kõige kõr- gemasse asendisse.

8. Võtke kiilrihmakanal (35/1) välja (35/a).

9. Võtke kiilrihm (36/1) mootori kiilrihmakettalt

10. Laske lõikemehhanism (32/1) lõikekõrguse

regulaatori hoova (32/2) abil uuesti sügavai- masse asendisse.

11. Eemaldage lõikemehhanismi hoideraamidelt

13. Tõmmake lõikemehhanism sõidusuunas pa-

remalt küljelt välja.

2. Võtke kiilrihmakanal (22/1) välja.

3. Võtke lõikemehhanismi parempoolne kate

(23/1) välja ja eemaldage.

4. Võtke lõikemehhanismi vasakpoolne kate

(24/1) välja ja eemaldage.

5. Keerake pingutusrullikul (25/2) olev kruvi

(25/1) kergelt lahti, kuni kiilrihma (25/3) saab eemaldada.

6. Võtke kiilrihm välja.

MÄRKUS Kiilrihma juhik ja asend erineb sõltuvalt tüübist. Järgige lõikemehhanismil olevat kleebist. Uue kiilrihma kohale asetamine

1. Asetage kiilrihm ümber kergelt vabastatud

pingutusrulliku ja keerake pingutusrullik uues- ti kinni (27, 28).

2. Asetage kiilrihm vastavalt järjekorrale (27/a –

d, 28/a – d) ümber rullikute ning jälgige juhi- kut ja kiilrihma asendit. 11 HOIULEPANEK Murutraktorit tuleb hoida kaitstuna ilmastikumõju- de, eriti niiskuse, vihma ja pikaajalise päikesekiir- guse eest. Kui traktori bensiinipaagis on bensiini, ärge hoid- ke murutraktorit kunagi hoones, kus kütuseaurud võivad kokku puutuda lahtise tule või sädemete- ga. Paigutage murutraktorit ainult ruumidesse, mis on mootorsõidukite hoidmiseks sobivad. Võimalusel ärge hoiustage murutraktorit pikemat aega, näiteks talvel, täis paagiga. Kütus võib au- rustuda. Enne pikaajalist hoiule panekut tuleb kütus paa- gist ja karburaatorist välja lasta, et ennetada la- destisi ja seega käivitusraskusi. Küsige selle koh- ta oma töökojast.

12 ABI TÕRGETE KORRAL

ETTEVAATUST! Kehavigastuste oht Teravad ja liikuvad seadme osad võivad põhjustada vigastusi.

Kandke hooldus- ja puhastustööde ajal alati kaitsekindaid! MÄRKUS Tõrgete korral, mida selles tabelis pole kirjeldatud või mida te ei suuda ise kõr- valdada, pöörduge meie volitatud klien- diteeninduse poole. Rike Põhjus Kõrvaldamine Mootor ei käivitu. Kütus on otsas. Täitke paak; kontrollige paagi õhutust; kontrollige kütusefiltrit. Paagis on ebakvaliteetne, saas- tunud kütus või vana kütus. Kasutage alati puhtast anumast pärit värsket kütust; puhastage karburaator (tootja esindustöökoda). Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit).EE

Abi tõrgete korral Rike Põhjus Kõrvaldamine Süütesäde puudub. Puhastage süüteküünal, vajadusel va- hetage uue vastu, kontrollige süüte- kaablit, kontrollige süütesüsteemi (tootja esindustöökoda). Mootori põlemisruumis on mitme käivituskatse tõttu liiga palju kü- tust. Keerake süüteküünal välja ja kuivatage. Starter ei tööta. Tühi või kohe tühjenev starteria- ku. Laadige starteriaku. Juhiistmel olev kaitselüliti ei töö- ta. Istuge juhiistmele õigesti; lüliti on katki. Piduripedaalil olev kaitselüliti ei tööta. Vajutage piduripedaal täiesti alla. Lõikemehhanism on sisse lülita- tud. Lülitage lõikemehhanism välja. Starteriaku (+) kaabli kaitse. Kontrollige ja vajadusel vahetage kaitse. Mootori võimsus vä- heneb. Liiga kõrge või liiga märg muru. Korrigeerige lõikekõrgust; looge lõike- mehhanismile vaba ruumi, liikudes veidi tagasi. Väljaviskekanal/lõikekorpus um- mistunud. Seisake mootor ja eemaldage süütevõti! Puhastage väljaviskekanal/lõikekorpus. Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit). Karburaatori seadistus on vale. Laske seadistust kontrollida (tootja esin- dustöökoda). Tera on tugevalt kulunud. Vahetage tera välja (tootja esindustöö- koda). Sõidukiirus on liiga suur. Vähendage sõidukiirust. Murutraktor vibreerib tugevalt. Lõikemehhanism on kahjustu- nud. Kontrollige lõikemehhanismi (tootja esindustöökoda). Murutraktor ei võta kohalt. Hüdrostaatajami korral: veoajam puudub. Seadke möödaviiguhoob tööasendisse ümber (vt Peatükk 7.3 "Murutraktori lük- kamine", lehekülg366). Ebapuhas lõige. Tera kulunud, nüri. Vahetage või teritage tera. Tasakaalus- tage teritatud tera (tootja esindustööko- da)! Vale lõikekõrgus. Korrigeerige lõikekõrgust. Mootori liiga väike pöörlemiskii- rus. Seadistage maksimaalne mootori pöör- lemiskiirus. Sõidukiirus on liiga suur. Vähendage sõidukiirust. Rehvidel on erinev rehvirõhk. Pumbake rehve õige tasemeni. Mõõtke rehvide rõhku.375 Garantii Rike Põhjus Kõrvaldamine Murukogumismahuti ei täitu. Lõikekõrgus on seadistatud liiga madalaks. Korrigeerige lõikekõrgust. Muru on niiske ning õhuvool ei suuda seda liigutada. Lükake niitmine edasi seniks, kuni muru on kuivanud. Tera on tugevalt kulunud. Vahetage tera. (Tootja esindustöökoda) Muru on liiga kõrge. Niitke muru kaks korda:

1. kord: maksimaalne lõikekõrgus

2. kord: soovitav lõikekõrgus

Tekstiilkott ummistunud – õhk ei liigu läbi. Puhastage tekstiilkott. Lõikemehhanismi väljaviskeka- nal on määrdunud. Puhastage väljaviskekanal/lõikekorpus. Täitetaseme indikaa- tor ei reageeri. Täitetaseme indikaatori hooval on niitmisjäätmed. Eemaldage täitetaseme indikaatori hoo- val olevad niitmisjäätmed. Seejärel kont- rollige hoova liikumist. Sõiduajam, pidur, si- dur ja lõikemehha- nism Laske kontrollida üksnes tootja esindus- töökojas! 13 GARANTII Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaja jooksul oma äranä- gemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi sea- dustest. Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:

kasutusjuhendi järgimine;

asjatundlik käsitsemine;

originaalvaruosade kasutamine. Garantii kaotab kehtivuse alljärgnevatel juhtudel:

mitteotstarbekohane kasutamine. Garantii ei hõlma:

loomulikust kulumisest tulenevaid värvikahjustusi,

kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga

sisepõlemismootoreid (neile kehtivad vastava mootoritootja garantiitingimused). Garantiiaeg algab ostu sooritamisega esimese lõppkasutaja poolt. Määrava tähtsusega on ostutšeki kuupäev. Pöörduge selle garantiideklaratsiooni ja ostutšekiga edasimüüja või lähima volitatud kliendi- teeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt müüja vastu esitatavaid seaduse- ga ettenähtud kvaliteedikaebusi.LT
