LIETOŠANAS INSTRUKCIJA T 1693.7 HD V2 SOLO

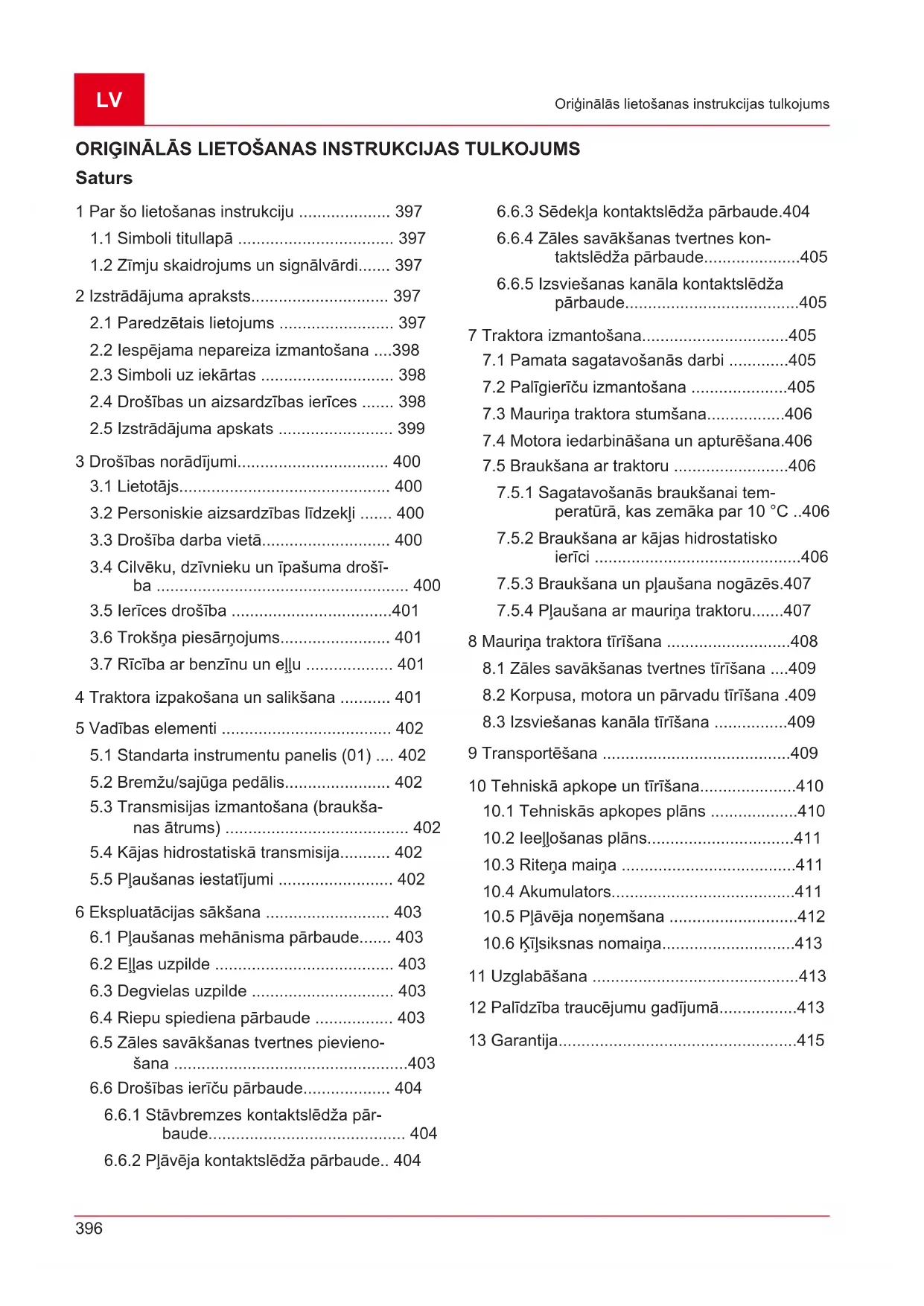

Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Par šo lietošanas instrukciju .................... 397

1.1 Simboli titullapā .................................. 397

1.2 Zīmju skaidrojums un signālvārdi....... 397

2 Izstrādājuma apraksts.............................. 397

2.1 Paredzētais lietojums ......................... 397

2.2 Iespējama nepareiza izmantošana ....398

2.3 Simboli uz iekārtas ............................. 398

2.4 Drošības un aizsardzības ierīces ....... 398

2.5 Izstrādājuma apskats ......................... 399

3 Drošības norādījumi................................. 400

3.1 Lietotājs.............................................. 400

3.2 Personiskie aizsardzības līdzekļi ....... 400

3.3 Drošība darba vietā............................ 400

3.4 Cilvēku, dzīvnieku un īpašuma drošī-

3.7 Rīcība ar benzīnu un eļļu ................... 401

5.3 Transmisijas izmantošana (braukša-

5.5 Pļaušanas iestatījumi ......................... 402

6 Ekspluatācijas sākšana ........................... 403

6.1 Pļaušanas mehānisma pārbaude....... 403

6.5 Zāles savākšanas tvertnes pievieno-

šana ...................................................403

6.6 Drošības ierīču pārbaude................... 404

6.6.1 Stāvbremzes kontaktslēdža pār-

baude........................................... 404

6.6.2 Pļāvēja kontaktslēdža pārbaude.. 404

6.6.3 Sēdekļa kontaktslēdža pārbaude.404

6.6.4 Zāles savākšanas tvertnes kon-

taktslēdža pārbaude.....................405

6.6.5 Izsviešanas kanāla kontaktslēdža

7.2 Palīgierīču izmantošana .....................405

7.3 Mauriņa traktora stumšana.................406

7.4 Motora iedarbināšana un apturēšana.406

7.5 Braukšana ar traktoru .........................406

7.5.1 Sagatavošanās braukšanai tem-

peratūrā, kas zemāka par 10°C ..406

7.5.2 Braukšana ar kājas hidrostatisko

ierīci .............................................406

7.5.3 Braukšana un pļaušana nogāzēs.407

7.5.4 Pļaušana ar mauriņa traktoru.......407

8 Mauriņa traktora tīrīšana ...........................408

8.1 Zāles savākšanas tvertnes tīrīšana ....409

8.2 Korpusa, motora un pārvadu tīrīšana .409

8.3 Izsviešanas kanāla tīrīšana ................409

9 Transportēšana .........................................409 10 Tehniskā apkope un tīrīšana.....................410

10.1 Tehniskās apkopes plāns ...................410

10.5 Pļāvēja noņemšana ............................412

10.6 Ķīļsiksnas nomaiņa.............................413

11 Uzglabāšana .............................................413 12 Palīdzība traucējumu gadījumā.................413 13 Garantija....................................................415397 Par šo lietošanas instrukciju

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju- miem.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.

Mauriņa traktori tiek piegādāti vairākās atšķi- rīgās komplektācijās. Lūdzu, ņemiet vērā, ka attēls var nedaudz atšķirties no oriģināla. Ja Jums rodas grūtības saprast aprakstus, tad, lūdzu, sazinieties ar specializētu darbnīcu vai ar ražotāju.

Ievērojiet komplektācijā iekļautajā benzīna motora montāžas instrukcijā un lietošanas instrukcijā sniegtos norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas trau- mas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un ma- nipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Tiek ražoti dažādu modifikāciju mauriņa traktori ar aizmugurējo izlādi. Ņemiet to vērā, lasot ap- rakstus šajā lietošanas instrukcijā, lai rakstītais attiektos uz Jūsu mauriņa traktoru. Jūsu mauriņa traktora raksturlielumi:

Asmeņu sakabe: elektromagnētiska

Tvertnes iztukšošana Teleskopiskā svira Papildus iespējamas arī mulčēšanas sistēmas, motora tipa, motora jaudas un pļaušanas platuma atšķirības. Tipu atšķirības: ■ Pļaušanas platums ■ Transmisijas veids (T3 un T2) ■ Tvertnes tilpums 220l, 250 l vai 300l.

2.1 Paredzētais lietojums

Mauriņa traktors ir paredzēts privātai mājsaimnie- cībai vai dārzkopībai, kuras maksimālais pieļauja- mais slīpums ir 10° (18%). Papildierīču, piemē- ram, mulčētāju izmantošana ir pieļaujama tikai iz- mantojot oriģinālās rezerves daļas un ievērojot maksimālo pieļaujamo svaru. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītasLV

Izstrādājuma apraksts par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei.

2.2 Iespējama nepareiza izmantošana

Mauriņa traktors nav paredzēts komerciālai iz- mantošanai atklātos parkos, sporta laukumos, lauksaimniecībā un mežsaimniecībā. BRĪDINĀJUMS! Mauriņa traktora pārkraušana var būt bīstama! Izmantojot piekabi, pievērsiet pastiprinā- tu uzmanību tam, lai netiktu pārsniegts pieļaujamais svars, kā arī kāpumi un kri- tumi. Pārkraušanas gadījumā var neiztu- rēt mauriņa traktora bremzes un tas var radīt bīstamas situācijas!

Ņemiet vērā to, ka mauriņa traktors ne- drīkst pārvietoties pa ielu, tādēļ to nav atļauts izmantot uz sabiedriskiem ce- ļiem.

2.3 Simboli uz iekārtas

Pirms lietošanas sākšanas izla- siet ekspluatācijas instrukciju. Pļaušanas laikā turēt atstatus ci- tas personas, it īpaši bērnus un dzīvniekus. Pirms tehniskā apkopes un re- monta darbu veikšanas, izņemiet aizdedzes atslēgu! Uzmanību! Risks! Sargiet rokas un kājas no saskares ar griezēj- mehānismu! Nebraukt nogāzēs, kas pārsniedz 10° (18%)! Bīstami: Šeit nestaigāt! Apdedzināšanās risks, pieskaro- ties karstām virsmām zem pārse- ga!

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Demontētas vai modificētas drošības ietaises ir bīstamas! Aizliegts izmantot ar demontētām vai modificētām drošības ietaisēm. Nekavē- joties jāsalabo vai jānomaina defektīvas drošības ietaises! Pie drošības ietaisēm tiek pieskaitītas:

Bremžu kontaktslēdzis

Pļaušanas mehānisma kontaktslēdzis

Zāles savākšanas tvertnes kontaktslēdzis

Sēdekļa kontaktslēdzis

Pļaušanas mehānisma pārsegi

Izvades kanāla kontaktslēdzis399 Izstrādājuma apraksts

2.5 Izstrādājuma apskats

1 Motora pārsegs 10 Tvertnes noņemšanas mehānisms (tikai 300l modelim) 2 Stūres rats 11 Balstiekārta ar gāzes amortizatoru 3 Instrumentu panelis 12 Transmisijas apvads 4 Bremžu pedāļa blokators 13 Pļaušanas augstuma regulators 5 Vadītāja sēdeklis 14 Griezējs 6 Līmeņa rādītājs 15 Atpakaļgaitas transmisija 7 Zāles savākšanas tvertnes rokturis 16 Priekšējā transmisija 8 Zāles savākšanas tvertnes iztukšošanas svira 17 Bremžu pedālis 9 Zāles savākšanas tvertneLV

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks! Drošības un lietošanas norādījumu nezi- nāšana var būt iemesls smagām trau- mām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīs- tas ar visiem šīs lietošanas instrukci- jas drošības un lietošanas norādīju- miem, kā arī ar citām lietošanas ins- trukcijām, uz kurām ir ievietota at- sauce.

Ierīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju. Ievērojiet attiecīgajā valstī spēkā esošos drošības noteikumus par lietotāja mi- nimālo vecumu.

Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.

3.2 Personiskie aizsardzības līdzekļi

Lai nesavainotu galvu un ekstremitātes, kā arī nebojātu dzirdi, lietojiet speciālu apģērbu un aizsardzības līdzekļus.

Apģērbam ir jābūt piemērotam (cieši jāpieguļ) un tas nedrīkst traucēt darbam. Ja jums ir ga- ri mati, izmantojiet matu tīkliņu. Nekādā gadī- jumā nenēsājiet apģērbu vai aksesuārus, ku- rus iespējams ievilkt ierīcē, piemēram, šalles, platus kreklus, garas ķēdes.

Individuālais aizsargaprīkojums ir:

dzirdes aizsarglīdzekļi un aizsargbrilles;

3.3 Drošība darba vietā

Strādājiet tikai dienas gaismā vai, izmantojot ļoti spilgtu mākslīgo apgaismojumu.

Ierīci izmantojiet tikai uz stabilām un līdze- nām virsmām, neizmantojiet to uz nogāzēm.

3.4 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lie- tošanas rezultātā var gūt traumas, kā arī ras- ties materiālie zaudējumi.

Iekārtas lietotājs ir atbildīgs par nelaimes ga- dījumiem, kuriem tiek pakļautas citas perso- nas un to īpašums.

Neļaujiet bīstamajā zonā atrasties nepiedero- šām personām.

Ieslēdziet ierīci tikai tad, ja darba zonā neat- rodas cilvēki un dzīvnieki.

Ievērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

Nepārvadājiet uz ierīces pasažierus.

Raugieties, lai motora izplūdes gāzes neplūs- tu uz cilvēkiem un dzīvniekiem, kā arī uz uz- liesmojošiem materiāliem un priekšmetiem.

Nekādā gadījumā, darbojoties motoram, ne- sniedzieties iesūkšanas un ventilācijas atve- rēs. Uz rotējošajām detaļām var gūt traumas.

Ja ierīce nav nepieciešama, vienmēr to izslē- dziet, piem., pārvietojoties uz citu darba zo- nu, veicot ierīces apkopi un kopšanu, iepildot benzīna-eļļas maisījumu.

Nepļaujiet pērkona laikā. Traktoram nav aiz- sardzības pret zibens spērienu.

Nogāzes vienmēr pļaujiet, braucot pa tām šķērsām.

Mauriņa traktors var radīt smagus ievainoju- mus ar savu svaru vien. Sevišķi piesardzīgi rīkojieties, iekraujot mauriņa traktoru trans- portēšanai transportlīdzeklī vai piekabē un iz- kraujot no tās.

Šo mauriņa traktoru nedrīkst vilkt. Izmantojiet piemērotu transporta līdzekli, lai pārvietotu pa sabiedriskajiem ceļiem.

Mauriņa traktoru nedrīkst darbināt slikti vēdi- nāmās darba zonās (piemēram, garāžā). At- gāzes satur indīgo oglekļa monoksīdu, kā arī citas indīgas vielas.

Gadījumā, ja notiek nelaimes gadījums, ne- kavējoties izslēdziet ierīci, lai novērstu vēl ci- tu traumu gūšanas un īpašuma bojājumu ris- ku.

Nekad nelietojiet ierīci ar nolietotām vai bojā- tām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.

Izmantojiet tikai oriģinālās rezerves daļas un piederumus.

Ikreiz pirms lietošanas Veiciet visu drošības ierīču pārbaudi kā aprakstīts šajā lietošanas instrukcijā.401 Traktora izpakošana un salikšana

Glabājiet ierīci bērniem nepieejamā vietā.

Pārlieciniet mazus bērnus un jauniešus, lai viņi nespēlētos ar iekārtu.

Izmantojiet ierīci, noteikti ievērojot turpmāk uzskaitītos nosacījumus.

Ierīcei nav bojājumu.

Visiem vadības elementiem jābūt darba kārtībā.

Nepārslogojiet ierīci. Tā ir paredzēta tikai viegliem darbiem privātai lietošanai. Pārslo- dze rada ierīces bojājumus.

Nelietojiet ierīci ar nolietotām vai bojātām de- taļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja oriģinālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, jūs nevarat ražotājam izvirzīt garantijas prasības.

Remontdarbus drīkst veikt tikai kompetentos specializētajos uzņēmumos vai mūsu servisa centros.

3.6 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aiz- sardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.7 Rīcība ar benzīnu un eļļu

Eksplozijas vai aizdegšanās risks Noplūstot benzīna-gāzu maisījumam, veido- jas eksplozīva vide. Nepareizi rīkojoties ar degvielu, var notikt pēkšņa aizdegšanās, eks- plozija un izcelties ugunsgrēks, kura rezultātā var gūt smagas un pat nāvējošas traumas. Ievērojiet turpmāk uzskaitītos norādījumus.

Rīkojoties ar benzīnu, nekādā gadījumā nesmēķējiet.

Rīkojieties ar benzīnu tikai ārpus telpām un nekādā gadījumā slēgtās telpās.

Obligāti ievērojiet turpmāk uzskaitītos rī- cības noteikumus.

Transportējiet un glabājiet benzīnu un eļļu vienīgi šādam nolūkam paredzētos traukos. Nodrošiniet, lai glabāšanā novietotajam ben- zīnam un eļļai nevarētu piekļūt bērni.

Lai nepieļautu augsnes piesārņošanu (vides aizsardzība), nodrošiniet, lai atkārtotas uzpil- des laikā benzīns vai eļļa nenoplūst zemē. Uzpildīšanai izmantojiet piltuvi.

Nekādā gadījumā neveiciet ierīces uzpildi slēgtās telpās. Pie grīdas var uzkrāties benzī- na tvaiki un rezultātā var notikt pēkšņa aiz- degšanās vai pat eksplozija.

Uz ierīces vai uz zemes izšļakstījušos benzī- nu nekavējoties ir jānoslauka. Novietojiet slaucīšanai izmantotos auduma gabalus labi vēdināmā vietā, lai tie izžūst, un tikai tad tos izmetiet. Pretējā gadījumā tie var pēkšņi pa- šuzliesmot.

Kad benzīns ir izšļakstījies, no tā izdalās ben- zīna tvaiki. Tādēļ ierīci nedarbiniet tajā pašā vietā, bet vismaz 3m attālumā no šīs vietas.

Izvairieties no ādas saskares ar minerāleļļas produktiem. Neieelpojiet benzīna tvaikus. Veicot uzpildi, vienmēr uzvelciet aizsargcim- dus. Regulāri nomainiet un izmazgājiet aiz- sargapģērbu.

Raugieties, lai apģērbs nenonāk saskarē ar benzīnu. Ja benzīns ir nonācis uz apģērba, nekavējoties nomainiet apģērbu.

Nekādā gadījumā neveiciet atkārtotu degvie- las uzpildi, kamēr darbojas dzinējs vai kamēr tas ir karsts.

4 TRAKTORA IZPAKOŠANA UN

SALIKŠANA Traktora izpakošanā un salikšanā ievērojiet pie- vienoto salikšanas instrukciju.

Ievērojiet arī benzīna motora komplektā- cijā iekļautajā lietošanas instrukcijā sniegtos norādījumus. BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā ap- rakstītos montāžas darbus. Pirms iz- mantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pa- reizi! Pārbaudiet, vai visas drošībai un aizsar- dzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!LV

Šajā sadaļā tiks aprakstīti mauriņa traktora ar aiz- mugurējo izlādi vadības elementi. Pievērsiet uz- manību tam, lai Jūs iepazītos ar uz Jūsu mauriņa traktoru attiecināmo aprakstu.

Ņemiet vērā, ka šīs sviras izmantošana braukšanas režīmā ietekmē kustības āt- rumu! Regulatoram ar integrētu droseli: Šīs sviras (01/2) pārvietošana paaugstina un sa- mazina motora apgriezienu skaitu, kā arī pārs- lēdz uz augstāko droseles stāvokli. Droseles aktivizēšana: Nolaist sviru līdz pašai lejai, līdz pat droseles zīmei. Šī po- zīcija ir paredzēta tikai un vienīgi motora iedarbināšanai. Norādījums. Atsevišķiem traktoru mode- ļiem pie instrumentu paneļa ir atsevišķs droseles slēdzis (01/1). To ir jānospiež, iedarbinot traktoru. Tad, kad motors strā- dā, slēdzi ir lēnām jāatlaiž! Pļaušanas režīms: Šajā stāvoklī motors griežas ar maksimālo apgriezienu skaitu. Tukšgaita: Šajā stāvoklī motors griežas ar minimālo apgriezienu skaitu. Aizdedzes atslēga (01/3, 05) Stāvok- lis Darbība 0 Izslēgts motors. Var izņemt aizdedzes atslēgu. I Ieslēgti priekšējie lukturi. Pēc motora ieslēgšanas šajā stāvok- lī, ieslēdzas priekšējie lukturi. II Darba režīms, kad motors darbojas. III Starta pozīcija motora iedarbināša- nai. Atlaidiet atslēgu, tiklīdz motors sāk darboties. Tad tā atgriežas atpakaļ uz darba režīmu II.

Bremzes Kad nedaudz nospiedīsiet bremžu/ sajūga pedāli (03/1), tiks iedarbinātas iekār- tas bremzes un traktors apstāsies.

Stāvbremze Kad ir nospiests bremžu/sajūga pedālis (03/1), un stāvbremzes sviru (03/2, 01/5) pavelk uz augšu, bremzes tiek nobloķē- tas. Bremzes tiks atbloķētas, vēlreiz nospie- žot pedāli.

5.3 Transmisijas izmantošana (braukšanas

ātrums) Mauriņa traktori ir aprīkoti ar kājas hidrostatisko ierīci. Braukšanai uz priekšu un atpakaļ labajā pusē ir uzstādīti divi atsevišķi pedāļi. Braukša- nas vir- ziens Apraksts Uz priek-

Lai brauktu uz priekšu, nospiediet ar kāju priekšējo pedāli (02/1). Atpakaļ- gaita Lai brauktu atpakaļ, nospiediet ar kāju aizmugurējo pedāli (02/2). Norādījums:Atpakaļgaitas pedāli var nospiest tikai tad, ja ir izslēgts pļaušanas mehānisms. Pļaušana braucot atpakaļgaitā: ska- tīt Nodaļa 7.5.4.2 "Pļaušana braucot atpakaļgaitā", lappuse407.

5.4 Kājas hidrostatiskā transmisija

Kājas hidrostatisko ierīci darbina ar divu pedāļu (02/1 un 02/2) palīdzību. Lai sāktu braukt, vispirms atlaidiet stāvbremzi (01/5) un pēc tam nospiediet turpgaitas (02/1) vai atpakaļgaitas (02/2) pedāli. Jo stiprāk tiek no- spiests pedālis, jo ātrāk Jūs brauksiet attiecīgajā virzienā. Braukšana uz priekšu Nospiediet ar kāju priek- šējo pedāli (02/1). Braukšana atpakaļgaitā Nospiediet ar kāju aiz- mugurējo pedāli (02/2).

5.5 Pļaušanas iestatījumi

Pļaušanas augstuma iestatīšana Traktora pļāvēja augstumu var iestatīt vairākos lī- meņos ar regulēšanas sviru (04/1), kas atrodas labajā pusē blakus vadītāja sēdeklim.

1. Pārvietojiet sviru (04/1) vēlamajā virzienā.

Slēdzis uz leju nozīmē zemāku pļaušanas403 Ekspluatācijas sākšana augstumu, savukārt slēdzis uz augšu nozīmē augstāku. Pļāvēja ieslēgšana Elektriskā ieslēgšana: Vadītāja sēdekļa labajā pusē atrodas slēdzis (04/2). Ar to jūs ieslēdzat pļāvēju.

6 EKSPLUATĀCIJAS SĀKŠANA

BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā ap- rakstītos montāžas darbus. Pirms iz- mantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pa- reizi! Pārbaudiet, vai visas drošībai un aizsar- dzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!

6.1 Pļaušanas mehānisma pārbaude

Pirms izmantošanas vienmēr ir ar acīm jāpārbau- da, vai griezējmehānisma stiprinājuma skrūves un citi griešanas piederumi nav nolietojušies vai bojāti. Lai izvairītos no līdzsvara izjaukšanas, bo- jātie vai nodilušie griezējasmeņi ir jāaizstāj ar jau- niem.

Pirms pirmreizējās izmantošanas motoru ir jāuz- pilda ar eļļu. Lūdzu, sekojiet motora ražotāja ins- trukcijai. Ņemiet vērā to, ka eļļas līmeni ir regulāri jāpārbauda un jāseko tam līdzi.

6.3 Degvielas uzpilde

BRĪDINĀJUMS! Darbs ar degvielu ir bīstami. Degviela ir ļoti viegli uzliesmojoša! Deg- vielas tvertnes uzpildīšanu drīkst veikt ti- kai ārpus telpām. Nesmēķēt! Neuzpildīt tad, ja motors strādā vai ir karsts! Degvielas uzpildei izmantojiet piemērotu piltuvi vai uzpildes cauruli, lai degviela nenokļūtu uz mo- tora, tā pārvalka vai zemes. Drošības apsvērumu dēļ, degvielas tvertnes vāci- ņu un citu tvertņu vāciņus ir jānomaina bojājumu gadījumā. Motoru nedrīkst iedarbināt, ja ir izlijusi degviela. Traktoru ir jāaizvāc no vietas, kur ir izlijusi deg- viela un tad izlijusī degviela ir jāsavāc ar drānas gabalu no grīdas, motora un tā apvalka. Jānovērš jebkurš iedarbināšanas mēģinājums, pirms pilnībā ir izgarojuši degvielas tvaiki. Glabājiet degvielu vienīgi tam paredzētajos kon- teineros. Izmantojiet bezsvina benzīnu, kura oktānskaitlis ir vismaz 91. Tvertnes uzpilde

1. Jebkurā gadījumā, apturiet motoru un, drošī-

bas apsvērumu dēļ, izņemiet aizdedzes at- slēgu.

2. Pagaidiet, līdz motors ir nedaudz atdzisis (Ie-

spējama izlijušās degvielas aizdegšanās!).

3. Atveriet motora pārsegu.

4. Atveriet tvertnes vāciņu (06/1) un uzpildiet

degvielu. Norādījums:Izvairieties no degvielas tvert- nes pārpildīšanas!

5. Aizveriet tvertnes vāciņu (06/1).

6. Aizveriet motora pārsegu.

Regulāri pārbaudiet spiedienu riepās.

Ievērojiet, lai riepās būtu atbilstošs spiediens (ieteicams 1 bar).

1PSI = 0,07bar Riepu spiedienu ir iespējams kontrolēt ar stan- darta kājas pumpi, kā arī veikt gaisa uzpildi.

6.5 Zāles savākšanas tvertnes pievienošana

Mauriņa traktors tiek piegādāts ar zāles savākša- nas tvertni. Lūdzu, ņemiet vērā, ka attēls var ne- daudz atšķirties no oriģināla. Zāles savākšanas tvertnes uzpildes indikatora iestatīšana Uzpildes indikators ar skaņas signālu paziņo, ka ir nepieciešams iztīrīt zāles savākšanas tvertni. Uzpildes indikatoru atbilstoši pļaujamā materiāla īpašībām iespējams iestatīt 6 pozīcijās. Ar sausu pļaujamo materiālu pārvietojiet uzpildes indikato- ru mazākajās pozīcijās. Ar mitru pļaujamo mate- riālu iestatiet uzpildes indikatoru garākā pozīcijā. Šādi tiek ietekmēta zāles savākšanas tvertnes uzpilde.

1. Izslēdziet motoru skatīt Nodaļa 7.4 "Motora

iedarbināšana un apturēšana", lappuse406.LV

Ekspluatācijas sākšana

2. Noņemiet zāles savākšanas kasti (skatīt No-

daļa 8.1 "Zāles savākšanas tvertnes tīrīšana", lappuse409).

3. Iestatiet uzpildes indikatoru (07/1) atbilstoši

pļaujamajam materiālam (07/a), līdz tas nofiksējas vēlamajā pozīcijā.

4. Iekariet atpakaļ zāles savākšanas tvertni

(skatīt Nodaļa 6.5 "Zāles savākšanas tvert- nes pievienošana", lappuse403). Zāles savākšanas tvertnes pievienošana (220 l, 250 l)

1. Turiet zāles savākšanas tvertni ar vienu roku

pie tvertnes rāmja (08/1) un ar otru roku pie aizmugurējās atveres (08/2).

2. Ielieciet zāles savākšanas tvertni simetriski

uz vadotnes (08/3). Savietojiet abus marķēju- mus— marķējumu uz ierīces korpusa ar marķējumu uz zāles savākšanas tvertnes.

3. Viegli nolieciet zāles savākšanas tvertni uz

priekšu (08/a), lai tās priekšējā daļa tiktu nofiksēta.

4. Nolieciet zāles savākšanas tvertni atkal uz le-

5. Pārbaudiet, vai zāles savākšanas tvertne ir

pareizi ievietota. Zāles savākšanas tvertnes pievienošana (300l)

1. Nofiksējiet gāzes amortizatoru ar zāles sa-

vākšanas tvertnes skavām (11/1).

2. Turiet zāles savākšanas tvertni ar vienu roku

pie tvertnes rāmja (08/1) un ar otru roku pie aizmugurējās atveres (08/2).

3. Ielieciet zāles savākšanas tvertni simetriski

uz vadotnes (08/3). Savietojiet abus marķēju- mus— marķējumu uz ierīces korpusa ar marķējumu uz zāles savākšanas tvertnes.

4. Viegli nolieciet zāles savākšanas tvertni uz

priekšu (08/a), lai tās priekšējā daļa tiktu nofiksēta.

5. Nolieciet zāles savākšanas tvertni atkal uz le-

6. Pārbaudiet, vai zāles savākšanas tvertne ir

7. Nofiksējiet gāzes amortizatoru stiprinājuma

vietā pie traktora rāmja (11/2).

6.6 Drošības ierīču pārbaude

Drošības ierīces ir jāpārbauda pirms katras mau- riņa traktora ieslēgšanas reizes. BRĪDINĀJUMS! Uzmanieties, veicot drošības ietaišu pārbaudi! Drošības ietaišu pārbaudi drīkst veikt ti- kai no vadītāja vietas, kad tuvumā nav nevienas citas personas vai dzīvnieki! Veiciet visas pārbaudes uz līdzenas virsmas, lai mauriņa traktors nevarētu ripot.

6.6.1 Stāvbremzes kontaktslēdža pārbaude

Stāvbremzes kontaktslēdzis paredzēts tam, lai motoru varētu iedarbināt tikai tad, ja ir aktivizēta stāvbremze. Priekšnosacījums. Motors ir izslēgts.

1. Apsēdieties vadītāja sēdeklī.

2. Atlaidiet stāvbremzi, nospiežot bremžu pedāli

3. Mēģiniet iedarbināt motoru (aizdedzes atslē-

ga pozīcijā III) (05).

Motoru aizliegts iedarbināt!

6.6.2 Pļāvēja kontaktslēdža pārbaude

Pļāvēja kontaktslēdzis nodrošina, lai motoru ne- varētu iedarbināt, ja ir aktivizēts pļāvējs.

1. Motors ir izslēgts.

2. Apsēdieties vadītāja sēdeklī.

3. Nospiediet ar kāju bremžu pedāli (03/1) un

aktivizējiet stāvbremzi (03/2, 01/5).

4. Ieslēdziet pļāvēju.

5. Mēģiniet iedarbināt motoru (aizdedzes atslē-

ga pozīcijā III) (05).

Motoru aizliegts iedarbināt!

6.6.3 Sēdekļa kontaktslēdža pārbaude

Sēdekļa kontaktslēdzis nodrošina, ka motors tiek izslēgts, tiklīdz, ieslēgta zāles pļāvēja gadījumā, vadītāja sēdeklis ir tukšs.

1. Apsēdieties vadītāja sēdeklī.

2. Nospiediet ar kāju bremžu pedāli (03/1) un

aktivizējiet stāvbremzi (03/2, 01/5).

4. Ieslēdziet pļāvēju.

5. Samaziniet spiedienu uz sēdekli pieceļoties

(nekāpiet ārā!).405 Traktora izmantošana

Motoram ir jāizslēdzas!

6.6.4 Zāles savākšanas tvertnes

kontaktslēdža pārbaude Zāles savākšanas tvertnes kontaktslēdzis nodro- šina, lai motors pārstātu darboties, ja, pie ieslēgta zāles pļāvēja, zāles savākšanas tvertne ir uzstā- dīta nepareizi.

1. Apsēdieties vadītāja sēdeklī.

2. Nospiediet ar kāju bremžu pedāli (03/1) un

aktivizējiet stāvbremzi (03/2, 01/5).

4. Ieslēdziet pļāvēju.

5. Nedaudz paceliet tukšo zāles savākšanas

tvertni vai arī pakustiniet atvēršanas slēdzi.

Motoram ir jāizslēdzas!

6.6.5 Izsviešanas kanāla kontaktslēdža

pārbaude Izsviešanas kanāla kontaktslēdzis paredzēts dro- šībai, lai mauriņa traktoru nevarētu iedarbināt, kad ir noņemts izsviešanas kanāls.

1. Noņemiet zāles savākšanas tvertni.

2. Izsviešanas kanāla (15) noņemšana

Atskrūvējiet cilpas skrūves (15/1).

Izsviešanas kanālu (15/2) nedaudz izvel- ciet uz āru.

3. Apsēdieties vadītāja sēdeklī.

4. Nospiediet ar kāju bremžu pedāli (03/1) un

aktivizējiet stāvbremzi (03/2, 01/5).

Motoru aizliegts iedarbināt!

7 TRAKTORA IZMANTOŠANA

BRĪDINĀJUMS! Nepietiekama mauriņa traktora pārzi- nāšana ir bīstama! Pirms ekspluatācijas uzsākšanas, izla- siet lietošanas instrukciju! Ievērojiet visus drošības padomus! Pirms nodošana ekspluatācijā, veiciet vi- sus salikšanas un citus darbus. Šaubu gadījumā, vērsieties pie piegādātāja!

7.1 Pamata sagatavošanās darbi

Pļaušanas laikā vienmēr valkājiet slēgtus apavus un garās bikses. Nekad nepļaujiet ar kailām kājām vai atvērtām sandalēm.

Kārtīgi pārbaudiet vietu, kurā tiks izmantots mauriņa traktors, un aizvāciet visus akme- ņus, kokus, stieples, kaulus un citus svešķer- meņus, kas varētu tikt ierauti iekārtā un iz- mesti no tās ārā. Meklējiet svešķermeņus arī pļaušanas laikā.

Veiciet visus darbus, kas nepieciešami, lai varētu nodot iekārtu ekspluatācijā. Īpaši tas attiecas uz drošības ietaišu pārbaudi.

Vilkšanai izmantojiet tikai cilpu! Nepārsniegt pieļaujamo svaru.

Priekšmetu pārvadāšana ar mauriņa traktoru ir aizliegta!

7.2 Palīgierīču izmantošana

BRĪDINĀJUMS! Nepareizo palīgierīču izmantošana vai to nepareizs lietojums ir bīstams! Izmantojiet vienīgi traktora ražotāja oriģi- nālās palīgierīces! Ievērojiet pievienotajā lietošanas instruk- cijā aprakstītos izmantošanas nosacīju- mus! Neatļautu palīgierīču izmantošana vai to neparei- za izmantošana var radīt kaitējumu lietotājam un trešajām personām. Mauriņa traktors var tikt pār- krauts. Tas var radīt smagus nelaimes gadīju- mus.LV

Traktora izmantošana

7.3 Mauriņa traktora stumšana

ESIET PIESARDZĪGI! Stumšana pa slīpumu ir bīstama! Stumiet mauriņa traktoru tikai pa hori- zontālu virsmu! Slīpumā mauriņa trak- tors var nekontrolēti ripot. Ar hidrostatisko transmisiju Apvada svira (12/1) atrodas labās puses riteņa arkas lejas daļā. Apvada atbloķēšana:

3. Apvada sviru (12/1) pēc stumšanas pārvieto-

jiet sākumpozīcijā, lai ieslēgtu hidrostatiskās piedziņas mehānismu.

7.4 Motora iedarbināšana un apturēšana

BRĪDINĀJUMS! Traumu gūšanas risks, ko rada zi- bens spēriens Ierīcei nav aizsardzības pret zibens spē- rienu.

Nepļaujiet pērkona laikā. Motora iedarbināšana

1. Iesēdieties vadītāja vietā.

2. Nospiediet ar kāju kreisajā pusē līdz galam

bremžu pedāli (03/1) un nobloķējiet to ar stāvbremzes sviru (03/2).

3. Pārliecinieties, vai pļāvējs NAV ieslēgts. Lai

to izdarītu, pārbaudiet slēdzi (04/2).

4. Virziet regulatoru (01/2), lai palielinātu motora

darba apgriezienus. Atkarībā no pļāvēja mo- deļa, atrodiet droseles apzīmējumu. Ja nav atrodams, pavelciet atsevišķo droseles slēdzi (01/1).

5. Ievietojiet aizdedzes atslēgu aizdedzē (01/3,

6. Pagrieziet aizdedzes atslēgu pozīcijā „III” un

turiet to tik ilgi, līdz motors sāk darboties. Norādījums:Lai taupītu akumulatoru, iedar- bināšanas mēģinājums nedrīkst būt garāks par aptuveni 5sekundēm.

7. Atlaidiet aizdedzes atslēgu un tā automātiski

nostājas II pozīcijā.

8. Virziet regulatoru (01/2), lai iestatītu motora

darba apgriezienus. Ar droseles slēdzi aprī- kotajiem modeļiem, ir nepieciešams to no- spiest vēlreiz (01/1). Izslēdziet motoru

1. Izslēdziet pļāvēju (04/2).

3. Nospiediet ar kāju bremžu pedāli (03/1) un

nobloķējiet to ar stāvbremzes sviru (03/2).

4. Pagrieziet aizdedzes atslēgu (05) “0” pozīci-

5. Izņemiet aizdedzes atslēgu.

BRĪDINĀJUMS! Uzmanieties no karsta motora! Uzmanieties, lai noslāpējot karstu moto- ra daļu (piem., skaņas slāpētājs), tuvu- mā, neatrastos viegli uzliesmojoši priekšmeti vai materiāli!

7.5 Braukšana ar traktoru

BRĪDINĀJUMS! Nepareizs ātrums ir bīstams! Brauciet lēnām, sevišķi sākumā, lai pie- rastu pie traktora vadīšanas un bremzē- šanas! Pirms katras virziena maiņas ir jāsama- zina braukšanas ātrums, lai vadītājam vienmēr būtu pilna kontrole pār mauriņa traktoru un, lai tas nevarētu apgāzties! Jūsu traktors būs aprīkots ar kājas hidrostatisko ierīci.

7.5.1 Sagatavošanās braukšanai

temperatūrā, kas zemāka par 10°C

1. Pārliecinieties, vai pļāvējs NAV ieslēgts. Lai

to izdarītu, pārbaudiet slēdzi (04/2).

2. Iedarbiniet motoru un ļaujiet tam darboties

aptuveni 30sekundes, līdz eļļai ir darba režī- mam optimāla eļļas viskozitāte. Pēc tam Jūs varat braukt ar traktoru. Pļāvēju drīkst ieslēgt tikai pēc tam, kad motors ir darbināts dažas minūtes.

7.5.2 Braukšana ar kājas hidrostatisko ierīci

1. Nospiediet ar kāju bremžu pedāli (03/1) un

nobloķējiet to ar stāvbremzes sviru (03/2).

2. Iestatiet pļaušanas mehānismam augstāko

pļaušanas augstumu (04/1).

5. Lēnām spiediet uz vēlamā braukšanas virzie-

Uz priekšu: Pedālis (02/1)407 Traktora izmantošana

6. Jo stiprāk tiek nospiests pedālis, jo ātrāk trak-

tors pārvietojas attiecīgajā virzienā.

7. Lai apstātos, atlaidiet kājas pedāli un nospie-

diet ar kāju bremžu pedāli (03/1).

Traktoru atstājot, vienmēr nofiksējiet to ar stāvbremzi pie ieslēgta bremžu pedā- ļa, lai traktors nevarētu aizripot.

7.5.3 Braukšana un pļaušana nogāzēs

BRĪDINĀJUMS! Nepareiza braukšana pa nogāzēm ir bīstama! Braucot pa nogāzēm ir jābūt īpaši uzma- nīgiem! Nav "drošu" nogāžu. Ievērojiet sekojošos drošības padomus! Tad, ja riteņi griežas tukšgaitā vai arī ie- kārta apstājas, braucot nogāzē, ir jāat- slēdz pļāvējs un papildierīces. Pēc tam jāturpina lēnām braukt uz priekšu un jā- atstāj nogāze! Pilna zāles savākšanas tvertne paaug- stina mauriņa traktora apgāšanās iespē- ju.

Nebrauciet nogāzēs, kas pārsniedz 10° (18%). Piemēram: tas nozīmē, ka augstumu starpība metrā ir 18 cm.

Nebrauciet saraustīti.

Nebremzējiet saraustīti.

Ieturiet mazu braukšanas ātrumu.

Nebrauciet šķērsām pāri nelīdzenumiem.

Strauji nepalieliniet braukšanas ātrumu.

7.5.4 Pļaušana ar mauriņa traktoru

Lai pļāvums būtu līdzens, braukšanas ātrums ir atkarīgs no virsmas īpatnībām. Pļaujiet ar maksi- mums 2/3 no iespējamā braukšanas ātruma. Maksimālais traktora ātrums ir paredzēts tikai un vienīgi braukšanai ar izslēgtu pļāvēju. Normālā situācijā pļaušanas augstums ir 4 - 5 cm. Tas atbilst 2 vai 3. Pļaušanas augstuma re- gulators (04/1). Mitru vai slapju zāli pļauj, iestatot augstāku pļaušanas augstumu. Ļoti garu zāli ieteicams pļaut divās reizēs. Pirma- jā reizē iestatiet pļāvēju maksimālajā pļaušanas augstumā. Otrajā reizē varat to iestatīt Jums vē- lamajā augstumā.

7.5.4.1 Pļāvēja ieslēgšana

Pļāvēju drīkst ieslēgt tikai tad, kad mo- tors ir strādājis jau aptuveni minūti! Pļāvēja ieslēgšanas brīdī mauriņa trak- tors nedrīkst atrasties garā zālē.

hānisma pļaušanas augstumu.

4. Ieslēdziet pļaušanas mehānismu ar tumblera

tipa slēdzi (04/2) (pozīcija „I”).

5. Iestatiet ar rokas sviru (04/1) vēlamo pļauša-

nas mehānisma pļaušanas augstumu.

6. Turpiniet braukt ar mauriņa traktoru.

7.5.4.2 Pļaušana braucot atpakaļgaitā

Tad, kad tiek izmantots pedālis braukša- nai atpakaļgaitā, pļāvējs izslēdzas.

1. Nospiediet taustiņu "Pļaušana atpakaļgai-

tā" (01/4) un aptuveni pēc 5 sekundēm atpa- kaļgaitas pedāli (02/2). BRĪDINĀJUMS! Nelaimes gadījumu risks, pļaujot at- pakaļgaitā! Pļaujot, braucot atpakaļgaitā, pievērsiet uzmanību aizmugurē notiekošajam! Pļaujiet, braucot atpakaļgaitā, tikai tad, kad tas ir nepieciešams!

7.5.4.3 Pļāvēja izslēgšana

BRĪDINĀJUMS! Rotējošie griezējasmeņi ir bīstami! Rotējošs/nobīdījies griezējasmenis var sagriezt rokas vai kājas! Tādēļ rokas un kājas ir jātur atstatu no griezējmehānis- ma!

1. Izslēdziet pļāvēju ar slēdzi (0 pozīcija) (04/2).

Zāles pļāvējs var tikt izslēgts arī tad, ja traktors turpina braukšanu.LV

Mauriņa traktora tīrīšana BRĪDINĀJUMS! No izsviestiem priekšmetiem gūtu traumu risks! Šķērsojot virsmas ar grants un šķembu segumu, objekti no tā virsmas var tikt ie- rauti pļaušanas mehānismā un pēc tam tikt izsviesti.

Vienmēr izslēdziet pļāvēju, ja brau- cat pār virsmu, kas nav zāle.

7.5.4.4 Zāles savākšanas tvertnes

Tad, kad zāles savākšanas tvertne ir pil- na, atskan skaņas signāls. Šis ir pēdē- jais laiks tvertni iztukšot.

Zāles savākšanas tvertnes iztukšošanu ir ie- spējams veikt no vadītāja krēsla.

Ja netiek pārtraukta pļaušana, zāles savāk- šanas tvertne var pārpildīties un noslāpt mo- tors.

Pļāvēju nav iespējams ieslēgt, ja zāles sa- vākšanas tvertne nav kārtīgi piestiprināta. Zāles savākšanas tvertnes ar sviru iztukšošana

1. Pavelciet zāles savākšanas tvertnes (09/a)

vadības sviru (09/1).

2. Lai atvērtu zāles savākšanas tvertni, piespie-

diet sviru braukšanas virzienā (09/b).

3. Velciet zāles savākšanas tvertni ar sviru at-

pakaļ (10/a), līdz tā nofiksējas savā vietā (10/ b).

Lai nodrošinātu optimālu mulčēšanas rezultātu, mauriņš ir jāpļauj regulāri (aptuveni 1–2reizes nedēļā). Katru reizi nogrieziet 1/3 no zāles aug- stuma (piemēram, ja mauriņa zāle ir 6cm augsta, nogrieziet ne vairāk kā 2cm). Tādējādi nogrieztā zāle tiek nevainojami iestrādāta esošajā mauriņā. Visiem mauriņa traktoriem izvēles aprīkojumā ir pieejams mulčēšanas ķīlis. Mulčēšanas režīma pārslēgšana uz aizmugurējo izlādi

1. Noņemiet zāles savākšanas tvertni.

2. Ievietojiet mulčēšanas ķīli (13/1) izsviešanas

3. Abas fiksācijas apskavas (14/1) piestipriniet

pie cilpas skrūvēm (14/2).

4. Zāles savākšanas tvertnes pievienošana.

7.5.4.6 Pļaušanas intervāls

Ņemiet vērā, ka dažādos gadalaikos zāle aug at- šķirīgi. Pavasara sākumā ieteicams izvēlēties īsāku pļaušanas intervālu. Pagariniet pļaušanas intervālu, jo pļaušanas sezonai ritot, zāles augša- nas ātrums samazināsies. Ja mauriņš ilgāku laiku nav ticis pļauts, vispirms izvēlieties augstāku griešanas augstuma iestatī- jumu un pēc tam divas dienas vēlāk pļaujiet at- kārtoti ar zemāku griešanas augstuma iestatīju- mu.

7.5.4.7 Garas zāles pļaušana

Ja zāle ir garāka nekā parasti vai ja zāle ir pārāk mitra, pļaujiet mauriņu ar augstāku griešanas augstuma iestatījumu. Pēc tam vēlreiz nopļaujiet mauriņu ar zemāku, standarta izvēlēto iestatīju- mu.

7.5.4.8 Griešanas nažu apkope

Visas pļaušanas sezonas laikā rūpējieties par to, lai griešanas nazis būtu ass, citādi var tikt izrauti un traumēti zāles stiebri. Saplēstu zāles stiebru sāni kļūst brūni. Tādējādi tiek pasliktināta zāles augšana, kā arī tiek paaugstināta zāles uzņēmī- ba pret slimībām.

Pēc katras lietošanas reizes pārbaudiet, vai griešanas nazis ir ass un vai tam nav nodilu- ma vai bojājuma pazīmes! Ja nepieciešams, vērsieties servisa uzņēmumā.

Nomainot nazi izmantojiet tikai oriģinālos re- zerves nažus.

Mauriņa traktoru ir regulāri jātīra, lai panāktu tā optimālu funkcionēšanu un ilgu darba mūžu. Pēc katras izmantošanas reizes iztīriet mauriņa traktoru no netīrumiem. Tīrīšanai neizmantojiet augstspiediena mazgāša- nu. Augstspiediena mazgātāja vai dārza šļūtenes ūdens strūkla var radīt elektronikas bojājumus vai īssavienojumu. Uzmanieties, lai, jo sevišķi, motors, pārvadi un gultņi, kā arī visa elektronikas sistēma nenonāktu saskarsmē ar ūdeni.409 Transportēšana BRĪDINĀJUMS! Uzmanieties tīrīšanas laikā! Visu tīrīšanas darbu laikā:

Apturiet motoru un izņemiet aizde- dzes atslēgu.

Uz tīrīšanas laiku noņemtās drošī- bas ietaises ir pēc tīrīšanas atkal jā- uzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Tī- riet mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir ļoti karsti!

SAGRIEŠANĀS RISKS: Strādājot ar griezējmehānismiem, uzmanieties no asajiem asmeņiem. Vairākasme- ņu pļaujmašīnās viena griezējmehā- nisma kustība var izraisīt visu pārējo izkustēšanos!

8.1 Zāles savākšanas tvertnes tīrīšana

Noņemiet zāles savākšanas tvertni un izskalojiet to no iekšpuses un ārpuses ar ūdeni. Pielipušus netīrumus ir uzmanīgi jānokasa, piemēram, ar suku. Zāles savākšanas tvertņu ar auduma pār- segumu gadījumā ir jābūt īpaši uzmanīgiem, lai nesabojātu audumu.

Pirms tīrīšanas, iztukšojiet zāles savāk- šanas tvertni, kā norādīts aprakstā. Pilna zāles savākšanas tvertne ir pārāk sma- ga, lai to droši varētu paņemt. Zāles savākšanas tvertnes noņemšana (220l, 250 l)

1. Izslēdziet motoru.

2. Paceliet zāles savākšanas tvertni nedaudz uz

Noņemiet zāles savākšanas tvertni virzienā uz leju. Zāles savākšanas tvertnes noņemšana (300l)

nofiksējiet turētāju pie zāles savākšanas tvertnes.

3. Paceliet zāles savākšanas tvertni nedaudz uz

4. Noņemiet zāles savākšanas tvertni.

8.2 Korpusa, motora un pārvadu tīrīšana

UZMANĪBU! Elektroniskajās sistēmās iekļuvis ūdens var radīt bojājumus! Mazgājot traktoru ar ūdeni uzmanieties, lai ūdens nenokļūtu elektroniskajās sis- tēmās! Nemazgājiet motoru un visus galvenos mezglus (riteņus, transmisijas, asmeņu novietne) ar ūdeni vai augstspiediena tīrītāju. Ūdens iekļūšana aizdedzē, karburatorā vai gaisa filtrā var radīt darbības traucējumus. Ūdens iekļū- šana gultņos var noskalot smērvielas un tādējādi radīt gultņu bojājumus. Dubļus un zāli noņemiet ar drānas gabalu, rokas slotiņu, birsti garā kātā vai ko tamlīdzīgu.

8.3 Izsviešanas kanāla tīrīšana

Regulāra tīrīšana nodrošina pļaušanas augstuma iestatījumu gaitas laidenumu. Izsviešanas kanāls sastāv no divām savienotām daļām. Apakšējā daļa ir cieši piestiprināta pie pļā- vēja korpusa. Augšējo daļu ir iespējams noņemt, lai to iztīrītu.

1. Noņemiet zāles savākšanas tvertni.

2. Izskrūvējiet skrūves (15/1) no izsviešanas ka-

nāla kreisās un labās puses.

3. Izsviešanas kanālu (15/2) izvelciet ārā caur

4. Kārtīgi iztīriet izsviešanas kanāla augšējo un

5. Iespraudiet izvadu aizmugurējā sienā. Pārlie-

cinieties, vai augšējā un apakšējā sadaļa cie- ši pieguļ.

6. Ieskrūvējiet vietā abas fiksatora skrūves.

7. Zāles savākšanas tvertnes montāža.

9 TRANSPORTĒŠANA BRĪDINĀJUMS! Saspiešanas risks, ko rada krītoša ie- rīce! Ar ierīces pašmasu iespējamas smagas traumas.

Ievērojiet īpašu piesardzību, iekrau- jot un izkraujot ierīci uz transporta lī- dzekļa transportēšanai! Pārvietojot transporta traktoru ar transportu (pie- mēram, automašīnas piekabi), ir jāievēro, lai tiktu nodrošināta pļāvēja amortizācija.LV

Tehniskā apkope un tīrīšana Transportēšanas laikā ņemiet vērā transporta lī- dzekļa vilktspēju un mauriņa traktoram nepiecie- šamos stiprinājumus.

10 TEHNISKĀ APKOPE UN TĪRĪŠANA

Uzmanieties apkopes darbu veikšanas laikā! Visu apkopes darbu laikā:

Uz apkopes laiku noņemtās drošības ietai- ses, pēc apkopes darbu pabeigšanas ir atkal jāuzliek atpakaļ.

APDEGUMU GŪŠANAS RISKS: Strādājiet ar mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slā- pētājs ir ļoti karsti!

SAGRIEŠANĀS RISKS: Strādājot ar griezējmehānismiem, uzmanie- ties no asajiem asmeņiem. Vairākasmeņu pļaujmašīnās viena griezējmehānisma kustī- ba var izraisīt visu pārējo griezējmehānismu izkustēšanos.

Detaļu nomaiņai izmantojiet tikai oriģinālās rezerves daļas.

Šaubu gadījumā vienmēr sazinieties ar spe- ciālistu vai ražotāju.

10.1 Tehniskās apkopes plāns

Šos darbus var paveikt pats lietotājs. Visi tehnis- kās apkopes, servisa un remonta darbi ir veicami tikai pilnvarotā servisa centrā. Lūdzu ievērojiet, ka, saskaņā ar ieeļļošanas plā- nu, ieeļļošanu ir vēlams veikt katru gadu.

Intensīvas izmantošanas un augstas temperatūras apstākļu gadījumā, tehnis- kās apkopes intervāli var būt mazāki par tabulā norādītajiem. Darbība Pirms katras lietoša- nas rei- zes Pēc kat- ras lieto- šanas reizes Pēc pir- majām 5 stundām Pēc kat- rām 25 darba stundām Pēc kat- rām 50 darba stundām Pirms katras uzglabā- šanas reizes Jāpārbauda eļļas līmenis motorā

Jānomaina motora eļļa

X X Gaisa filtra tīrīšana

Jāpārbauda aizdedzes sve- ces

Jāpārbauda bremzes (brem- zēšanas mēģinājums taisnā līnijā)

Jāpārbauda spiediens riepās X Pārbaudiet pļaušanas asme-

Jāpārbauda vai detaļas nav vaļīgas X X Jāpārbauda ķīļsiksna (vizu- ālā kontrole)

Jāiztīra mauriņa traktors X Jāiztīra gaisa ieplūdes atve- res motorā

X411 Tehniskā apkope un tīrīšana Darbība Pirms katras lietoša- nas rei- zes Pēc kat- ras lieto- šanas reizes Pēc pir- majām 5 stundām Pēc kat- rām 25 darba stundām Pēc kat- rām 50 darba stundām Pirms katras uzglabā- šanas reizes Jāiztīra transmisija no zāles atgriezumiem X X )* skatīt motora ražotāja lietošanas instrukciju

10.2 Ieeļļošanas plāns

Lai nodrošinātu līganu kustīgo detaļu kustību, vis- maz reizi gadā ir jāveic šo detaļu ieeļļošana. Pirms ieeļļošanas nomazgājiet vai arī noslaukiet ar lupatu visas ieeļļojamās detaļas. Neizmantojiet ūdeni, lai izvairītos no rūsas veidošanās. Ieeļļošanas vietas:

Ieziediet caur smērnipeļiem (18/1) ar univer- sālu smērvielu ass pirkstus kreisajā un labajā pusē.

Uzsmidziniet priekšējai asij pie rāmja (18/2) aerosola tipa eļļu.

Ieziediet stūres mehānisma zobu segmentus (19/1) un zobratus ar daudzfunkcionālo smēr- vielu.

Ieziediet priekšējās (20/1) un aizmugurējās ass (20/2) rullīšu gultņus (17/1) un rumbas ar daudzfunkcionālo smērvielu.

Lai ieziestu asis un gultņus ir jānoņem priekšējie un aizmugurējie riteņi.

Rotējošās detaļas un gultņi: jāieeļļo visas kustīgās rotējošās detaļas un gultņi.

Riteņa maiņu drīkst veikt, tikai atrodoties uz hori- zontāla un stingra pamata.

1. Apturiet mauriņa traktoru un izņemiet aizde-

2. Pilnībā nospiediet bremžu pedāli (03/1) un

nobloķējiet to ar stāvbremzes sviru (03/2).

3. Nodrošiniet mauriņa traktoru pret ripošanu ar

ķīļiem. Nolieciet ķīļus tajā pusē, kas netiks pacelta.

4. Lai varētu nomainīt riteni, paceliet mauriņa

traktoru vienā pusē ar piemērotu pacēlāju (piemēram, domkratu). Paceliet traktoru tik daudz, lai nomaināmais ritenis brīvi grieztos. Uzmanību! Pastāv ierīces bojājumu risks. Uzmanieties, lai pacelšanas laikā nesaliektu nevienu traktora detaļu. Atspiediet pacēlāju tikai pret stabilām metāla detaļām.

5. Nodrošiniet, lai mauriņa traktors nevarētu no-

slīdēt vai apgāzties, nofiksējiet tā korpusa ne- sošā daļas ar stabiliem balstiem (piem., koka klučiem).

6. Noņemiet drošības uzmavu (16/1).

7. Ar skrūvgriezi izņemiet sprostpaplāksni

(16/2). Pārliecinieties, vai tā netiks pazaudē- ta.

Noņemiet riteni no ass. Norādījums:Noņemot aizmugurējo riteni ne- drīkst pazaudēt sprūdtapu!

10. Pirms samontēšanas, notīriet asi un riteņa

caurumus un ieziediet abus ar daudzfunkcio- nālo smērvielu.

Uzlieciet riteni uz ass. Norādījums:Uzliekot aizmugures riteni, sprūdtapas un aizmugurējā riteņa atvere ir jā- savieto tā, lai tās būtu viena pret otru, un brīvi varētu ievietot sprūdtapu.

12. Uzlieciet starplikas paplāksnes uz ass.

13. Iespiediet sprostpaplāksni ass gropē. Ja Jūs

izmantojat knaibles, uzmanieties, lai ar knaiblēm nesabojātu asi.

14. Uzlieciet drošības uzmavu uz ass.

Mauriņa traktorā nav nevienas ierīces, kas veiktu akumulatora uzlādi. Precīza baterijas specifikācija: skatīt bateriju kas- ti. Akumulators atrodas zem motora pārsega. Pamatā akumulators ir uzlādēts jau rūpnīcā.LV

Tehniskā apkope un tīrīšana Drošības norādījumi BRĪDINĀJUMS! Nepareiza apiešanās ar akumulatoru ir bīstama! Lai izvairītos no riska, kas var rasties ne- pareizi rīkojoties ar akumulatoru, lūdzu ievērojiet šādus nosacījumus!

Akumulators nedrīkst atrasties atklātas lies- mas tuvumā, to nedrīkst dedzināt un novietot sildītāju tuvumā. Pastāv eksplozijas risks.

Ziemā uzglabājiet akumulatoru vēsā, sausā telpā (10-15°C). Uzglabāšanas laikā jāizvai- rās no sasaluma temperatūras.

Neatstājiet akumulatoru ilgstoši neuzlādētu. Tad, kad akumulators ilgāku laiku netiek lie- tots, to vajadzētu uzlādēt, izmantojot piemē- rotu uzlādes ierīci.

Nebojāt akumulatoru. Elektrolīts (sērskābe) ir kodīgi ādai un apģērbam – nekavējoties maz- gāt ar lielu ūdens daudzumu.

Turiet akumulatoru tīru. Tikai noslaukiet ar sausu drānu. Neizmantot ūdeni, benzīnu, šķī- dinātāju vai ko tamlīdzīgu!

Uzturēt pieslēgvietas tīras un ieeļļot tās ar akumulatoru polu smērvielu.

Nesaslēgt pretējos polus. Akumulatora uzlāde Uzlāde ir nepieciešama:

Pirms uzglabāšanas ziemā.

Pirms ilgstošas ierīces dīkstāves (ilgākas par 3 mēnešiem). BRĪDINĀJUMS! Nepareiza akumulatora uzlāde ir bīs- tama! Uzlādēšanas ierīces lādēšanas strāvas stiprums nedrīkst pārsniegt 5A un lādē- šanas spriegums nedrīkst pārsniegt 14,4V. Augstāka sprieguma gadījumā pastāv akumulatora eksplozijas risks! Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas. Mēs iesakām šo noslēgto akumulatoru, kuram nav nepieciešama apkope, uzlādēt ar īpaši pie- mērotu uzlādes ierīci (pieejama pie jūsu izplatītā- ja). Pirms akumulatora uzlādes, iepazīstieties ar uz- lādes ierīces ražotāja lietošanas instrukciju. ESIET PIESARDZĪGI! Īssavienojuma risks! Lai izvairītos no īssavienojuma, vienmēr pirmo atvienojiet un pēdējo pievienojiet negatīvo (-) strāvas kabeli. Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas!

1. Izņemiet aizdedzes atslēgu (05).

2. Atveriet motora pārsegu.

3. Pievienojiet uzlādes ierīces pieslēgus pie ba-

terijas polu pieslēgvietām.

Ievērojiet polaritāti:

Sarkanais pieslēgs = pozitīvais pols

Melnais pieslēgs = negatīvais pols

4. Pieslēdziet uzlādes ierīci strāvas padevei un

10.5 Pļāvēja noņemšana

Pļāvēju ir jānoņem, lai varētu izmantot traktoru ziemas darbos, kā arī lai nomainītu ķīļsiksnu.

1. Priekšējos riteņus (29/1) sagrieziet uz kreiso

2. Noņemiet zāles savākšanas tvertni (30/1).

3. Noņemiet izsviešanas kanālu (15/2).

4. Atskrūvējiet kanāla kronšteina cilindrisko

skrūvi (31/1), atskrūvējot 5-6apgriezienus.

5. Noregulējiet pļaušanas mehānismu (32/1) ar

sviru viszemākajā pļaušanas pozīcijā (32/2).

6. Atāķējiet pļaušanas mehānisma savilcēja at-

7. Noregulējiet pļaušanas mehānismu (34/1) ar

sviru līdz galam augstākajā pļaušanas pozīci- jā (34/2).

8. Atāķējiet (35/a) ķīļsiksnas vadīklu (35/1).

10. Noregulējiet pļaušanas mehānismu (32/1) ar

sviru atkal viszemākajā pļaušanas pozīcijā (32/2).

11. Izņemiet no pļaušanas mehānisma turētājs-

kavas drošības tapiņas (4gab.) (38/1).

12. Novelciet turētājskavu pār skrūvēm (38).

13. Izņemiet pļāvēju no sāniem labajā pusē (ska-

toties braukšanas virzienā).413 Uzglabāšana

10.6 Ķīļsiksnas nomaiņa

1. Atskrūvējiet kontruzgriežņus (6gab.) (21/1).

2. Atāķējiet ķīļsiksnas vadīklu (22/1).

3. Atāķējiet un noņemt pļaušanas mehānisma

pārsegu (23/1) labajā pusē.

4. Atāķējiet un noņemt pļaušanas mehānisma

pārsegu (24/1) kreisajā pusē.

5. Nedaudz atskrūvējiet spriegotājrullīša (25/2)

skrūvi (25/1), līdz var izvilkt ķīļsiksnu (25/3).

Ķīļsiksnas vadotnes un stāvoklis ir atka- rīgs no tās tipa. Ņemiet vērā uz pļāvēja esošās informatīvās uzlīmes. Jaunas ķīļsiksnas uzlikšana

1. Uzlieciet ķīļsiksnu uz nedaudz atskrūvētā

spriegotājrullīša un atkal to pieskrūvējiet (27, 28).

2. Uzlieciet ķīļsiksnu pareizā secībā uz rullīšiem

(27/a-d, 28/a-d) un sekojiet, lai ķīļsiksna no- vietotos uz vadotnes, un būtu uzlikta pareizā stāvoklī. 11 UZGLABĀŠANA Mauriņa traktoru ir jāsargā no laikapstākļiem, se- višķi no mitruma, lietus un ilgstošas atrašanās saulē. Nekad neuzglabājiet mauriņa traktoru ar pilnu degvielas tvertni telpās, kurās degvielas izgaroju- mi var nonākt saskarē ar atklātu liesmu vai dzirk- stelēm. Novietojiet mauriņa traktoru tikai automa- šīnu uzglabāšanai piemērotās telpās. Ja vien tas ir iespējams, novietojiet mauriņa trak- toru uzglabāšanai ziemā ar tukšu degvielas tvert- ni. Degviela var izgarot. Pirms ilgtermiņa uzglabāšanas no degvielas tvertnes un karburatora ir jāatsūknē degviela, lai izvairītos no tās nogulsnēšanās un vēlākiem sa- režģījumiem ar iedarbināšanu. Sazinieties ar sa- vu specializēto darbnīcu.

12 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus!

Ja rodas bojājumi, kas nav uzskaitīti ša- jā tabulā, vai bojājumi, kurus nevarat no- vērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motoru nevar iedarbi- nāt. Trūkst degvielas. Uzpildīt degvielas tvertni, pārbaudīt gai- sa padevi degvielas tvertnē, pārbaudīt degvielas filtru. Slikta, netīra degviela, tvertnē ir veca degviela. Vienmēr izmantojiet svaigu degvielu no tīriem konteineriem; iztīrīt karburatoru (klientu apkalpošanas dienesta darbnī- ca). Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nav dzirksteles. Notīrīt aizdedzes sveces, iespējams, ie- likt jaunas, pārbaudīt aizdedzes kabeli, pārbaudīt aizdedzes bloku (klientu ap- kalpošanas dienesta darbnīca). Pēc vairākkārtējiem mēģināju- miem iedarbināt motoru, motora telpā ir pārāk daudz degvielas. Izņemiet un izžāvējiet aizdedzes sveci.LV

Palīdzība traucējumu gadījumā Problēma Iemesls Novēršana Nestrādā palaidējs. Tukšs vai vājš akumulators. Uzlādējiet akumulatoru. Nestrādā vadītāja sēdekļa drošī- bas slēdzis. Kārtīgi apsēsties vadītāja vietā; slēdža defekts. Nestrādā bremžu pedāļa drošī- bas slēdzis. Nospiest bremžu pedāli līdz galam. Pieslēgts pļaušanas mehānisms. Izslēdziet pļaušanas mehānismu. Veiciet akumulatora (+) kabeļa izolāciju. Pārbaudiet izolāciju, ja nepieciešams, nomainiet. Samazināta motora jauda. Pārāk gara vai īsa zāle. Noregulējiet pļaušanas augstumu; atbrī- vojiet pļaušanas mehānismu, pabraucot nedaudz atpakaļ. Aizdambējies izvades kanāls/ pļāvējs. Apturēt motoru un izņemt aizdedzes at- slēgu! Iztīrīt izvades kanālu/pļāvēju. Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju). Nepareizi karburatora iestatījumi. Lūdziet pārbaudīt iestatījumus (klientu apkalpošanas dienesta darbnīca). Ļoti nolietots asmens. Nomainiet asmeni (klientu apkalpoša- nas dienesta darbnīca). Pārāk liels braukšanas ātrums. Samazināt braukšanas ātrumu. Mauriņa traktors stipri vibrē. Pļaušanas mehānisms ir bojāts. Pārbaudiet pļaušanas mehānismu (klientu apkalpošanas dienesta darbnī- ca). Mauriņa traktors ne- brauc. Modelim ar hidrostatisko trans- misiju: nav piedziņas. Pārslēdziet apvada sviru darba režīmā (skatīt Nodaļa 7.3 "Mauriņa traktora stumšana", lappuse406). Nevienmērīgs grie- zums. Nolietots, truls asmens. Nomainīt vai uzasināt asmeni. Līdzsva- rojiet nodilušus asmeņus (klientu apkal- pošanas dienesta darbnīca)! Nepareizais pļaušanas augstums. Izlabot pļaušanas augstumu. Pārāk mazs motora apgriezienu skaits. Izvēlēties maksimālo motora apgriezie- nu skaitu. Pārāk liels braukšanas ātrums. Samazināt braukšanas ātrumu. Riteņos atšķiras riepu spiediens. Palielināt gaisa spiedienu līdz pareiza- jam. Izlabot, lai iegūtu riepās pareizo spiedienu. Neder zāles savākša- nas tvertne. Pļaušanas augstums uzstādīts par zemu. Izlabot pļaušanas augstumu. Zāle ir par mitru, tā ir par smagu, lai to pārvietotu ar gaisa plūsmu. Atlikt pļaušanu, līdz zāle ir izžuvusi.415 Garantija Problēma Iemesls Novēršana Ļoti nolietots asmens. Nomainīt asmeni. (klientu apkalpošanas dienesta darbnīcā) Pārāk augsts mauriņš. Mauriņu pļaujiet 2reizes.

2. Pļaušanas reize: vēlamais pļau-

šanas augstums Aizsērējis auduma tvertne— nav gaisa plūsmas. Iztīrīt auduma tvertni. Netīrs izvades kanāls/pļāvējs. Iztīrīt izvades kanālu/pļāvēju. Nestrādā uzpildes in- dikators. Zāles atgriezumi uzpildes rādītā- ja svirā. Iztīriet zāles atgriezumus no uzpildes rā- dītāja sviras. Pēc tam pārbaudiet, vai mehānisms darbojas brīvi. Transmisija, bremzes, sakabe un pļaušanas mehānisms. Drīkst pārbaudīt tikai klientu apkalpoša- nas centrā! 13 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Iekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi). Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju.BG
