BRUKSANVISNING T 1693.7 HD V2 SOLO

malt omdrejningstal.

malt omdrejningstal.

1. Tryk på knappen "Klipning i bakgear" (01/4),

Innehållsförteckning 1 Om denna bruksanvisning ....................... 300

1.1 Symbol på titelsida ............................. 300

1.2 Teckenförklaring och signalord .......... 300

2.2 Möjlig felanvändning ..........................300

2.3 Symboler på maskinen....................... 301

2.4 Säkerhets- och skyddsanordningar.... 301

3.3 Säkerhet på arbetsplatsen ................. 303

3.4 Säkerhet för människor, djur och

3.7 Hantering av bensin och olja.............. 304

4 Packa upp och montera åkgräsklipparen 304 5 Manöverelement ...................................... 304

6.6 Kontrollera säkerhetsanordningarna .. 307

6.6.2 Kontrollera klippanordningens

7.1 Obligatoriska förberedande åtgärder..308

7.2 Användning av tillbehör ......................308

7.3 Skjuta åkgräsklipparen .......................308

7.4 Starta motorn och stänga av den .......308

7.5 Köra med åkgräsklipparen..................309

7.5.1 Förberedelse av körning vid tem-

peraturer under 10°C ..................309

7.5.2 Köra med fothydrostatisk växellå-

da .................................................309

7.5.3 Körning och klippning i sluttning-

ar..................................................309

7.5.4 Klippning med åkgräsklipparen....310

8.2 Rengöra hus, motor och växellåda.....312

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Det är viktigt att läsa igenom denna bruksan- visning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen.

Lämna bara vidare maskinen till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

Åkgräsklipparna levereras i olika utrustnings- varianter. Observera att bilder kan avvika nå- got från originalet. Vänd dig till en fackverk- stad eller tillverkaren om du får några svårig- heter med att förstå beskrivningarna.

Följ instruktionerna i den medföljande monte- ringshandledningen och bensinmotorns bruksanvisning.

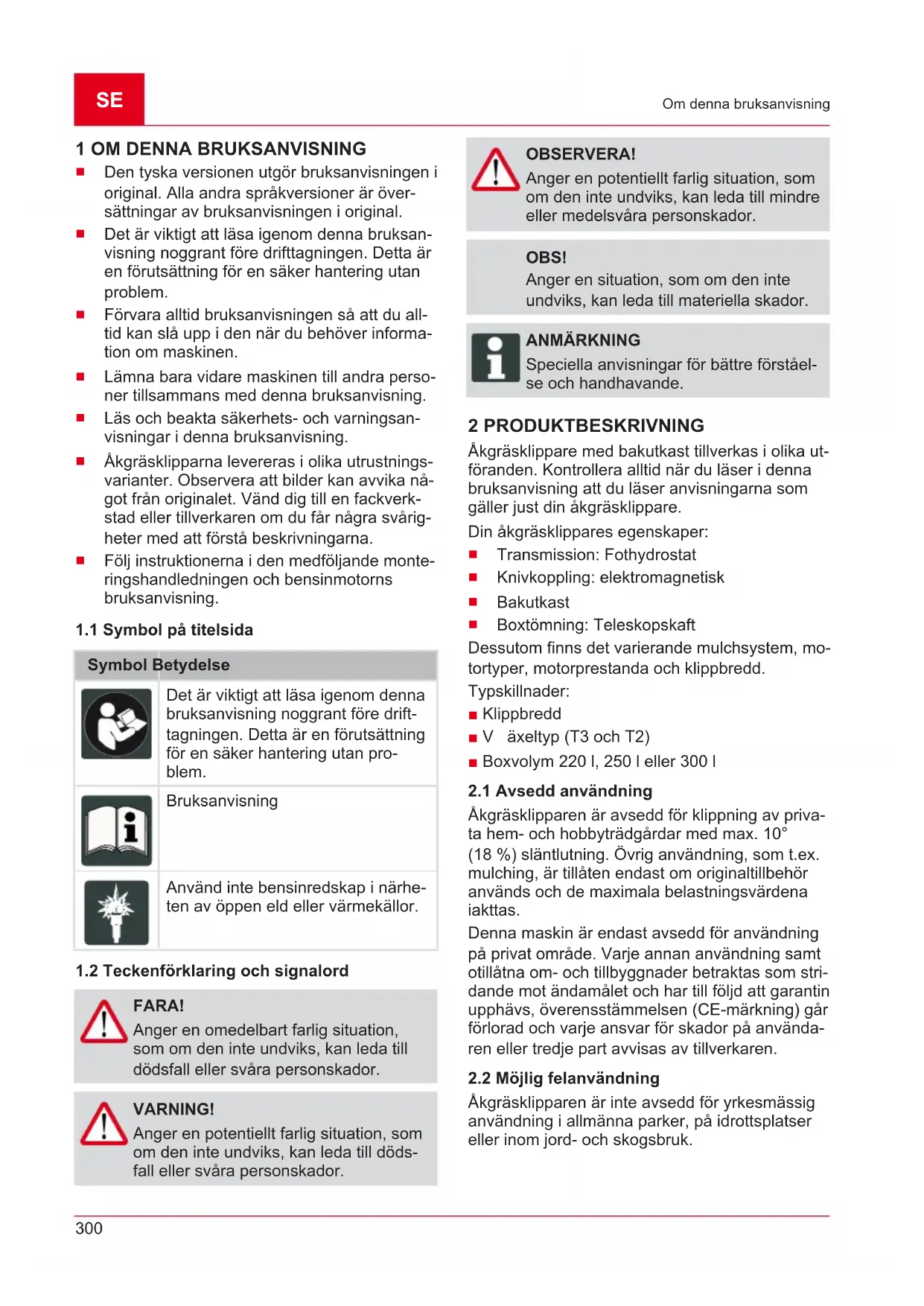

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning Använd inte bensinredskap i närhe- ten av öppen eld eller värmekällor.

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståel- se och handhavande. 2 PRODUKTBESKRIVNING Åkgräsklippare med bakutkast tillverkas i olika ut- föranden. Kontrollera alltid när du läser i denna bruksanvisning att du läser anvisningarna som gäller just din åkgräsklippare. Din åkgräsklippares egenskaper:

Boxtömning: Teleskopskaft Dessutom finns det varierande mulchsystem, mo- tortyper, motorprestanda och klippbredd. Typskillnader: ■ Klippbredd ■ V äxeltyp (T3 och T2) ■ Boxvolym 220l, 250 l eller 300l

2.1 Avsedd användning

Åkgräsklipparen är avsedd för klippning av priva- ta hem- och hobbyträdgårdar med max. 10° (18%) släntlutning. Övrig användning, som t.ex. mulching, är tillåten endast om originaltillbehör används och de maximala belastningsvärdena iakttas. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på använda- ren eller tredje part avvisas av tillverkaren.

2.2 Möjlig felanvändning

Åkgräsklipparen är inte avsedd för yrkesmässig användning i allmänna parker, på idrottsplatser eller inom jord- och skogsbruk.301 Produktbeskrivning VARNING! Risker vid överbelastning av åkgräs- klipparen! Var vid användning av ett släp noga med att inte överskrida de tillåtna drag- lasterna och stigningarna/nedförsluten. Ett överskridande kan överbelasta åk- gräsklipparens bromsar och leda till farli- ga situationer! ANMÄRKNING Observera att åkgräsklipparen inte är godkänd för körning på allmän väg!

2.3 Symboler på maskinen

Läs igenom bruksanvisningen innan du börjar använda redska- pet! Utomstående personer, särskilt barn och husdjur, ska hållas un- dan från arbetsområdet under klippningen. Ta ur tändningsnyckeln innan un- derhålls- eller reparationsarbeten påbörjas! Fara! Håll händer och fötter på avstånd från knivarna! Kör inte i sluttningar med mer än 10° (18%) lutning! Fara: Vistas inte här! Risk för brännskador av heta ytor under kåpan!

2.4 Säkerhets- och skyddsanordningar

VARNING! Fara p.g.a. borttagna eller manipule- rade skyddsanordningar! All slags drift med borttagna eller mani- pulerade skyddsanordningar är förbjud- en. Defekta skyddsanordningar måste omgående repareras eller bytas ut! Som skyddsanordningar räknas framför allt:

Kontaktbrytare klippanordning

Skyddskåpor klippanordning

1 Motorhuv 10 Boxuppregling (endast 300l) 2 Ratt 11 Fästanordning med gastrycksdämpare 3 Instrumentbräda 12 Växelbypass 4 Låsspak för bromspedal 13 Inställning av klipphöjd 5 Förarsits 14 Klippanordning 6 Nivåindikator 15 Växelmanövrering bakåt 7 Handtag på gräsuppsamlaren 16 Växelmanövrering framåt 8 Reglage för gräsuppsamlaren 17 Bromspedal 9 Gräsuppsamlare303 Säkerhetsanvisningar 3 SÄKERHETSANVISNINGAR FARA! Livsfara och fara för mycket allvarliga personskador! Bristande kännedom om säkerhetsan- visningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvis- ningar och andra anvisningar i den- na bruksanvisning innan maskinen används.

Spara all bifogad dokumentation för framtida behov.

Ungdomar under 16 år eller personer som in- te är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säker- hetsföreskrifter om lägsta ålder för använda- re.

Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

Använd korrekta kläder och skyddsutrustning för att undvika skador på huvud och övriga kroppsdelar samt hörselskador.

Kläderna måste vara ändamålsenliga (åtsit- tande) och får inte utgöra ett hinder. Om man har långt hår måste hårnät bäras. Bär aldrig löst sittande kläder eller accessoarer som kan dras in i maskinen som schalar, vida skjortor eller långa halsband.

hörselskydd och skyddsglasögon

långbyxor och stabila skor

3.3 Säkerhet på arbetsplatsen

Arbeta endast i dagsljus eller i mycket stark belysning.

Använd endast redskapet på fast och jämnt underlag och aldrig i branta lutningar.

Se till att stå på stabilt underlag.

3.4 Säkerhet för människor, djur och

Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person- skador som skador på föremål.

Användaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

Håll utomstående borta från riskområdet.

Starta endast maskinen om ingen annan finns på arbetsområdet, vare sig djur eller människa.

Se till att upprätthålla ett säkerhetsavstånd och stäng av maskinen när människor eller djur kommer i dess närhet.

Låt inga passagerare åka med på redskapet.

Rikta aldrig avgasstrålen från motorn på människor och djur eller mot lättantändliga produkter och föremål.

Rör aldrig vid insugs- eller ventilationsgallret när motorn är igång. Roterande motorkompo- nenter kan orsaka personskador.

Stäng alltid av maskinen när den inte längre behövs, t.ex. vid byte av arbetsområde, vid underhålls- och servicearbeten, vid påfyllning av bensin-/oljeblandning.

Klipp inte vid åska. Inget skydd mot blixtned- slag.

Klipp alltid tvärs över sluttningen.

Åkgräsklipparen kan genom sin egenvikt or- saka allvarliga kroppsskador. Var ytterst för- siktig när åkgräsklipparen lastas på och av för transport i ett fordon eller på ett släp.

Denna åkgräsklippare får inte bogseras. För transport på allmän väg måste ett lämpligt fordon användas.

Kör inte åkgräsklipparen i bristfälligt vädrade arbetsområden (t.ex. garage). Avgaserna innehåller giftig kolmonoxid samt andra skad- liga ämnen.

Vid olyckstillbud måste maskinen genast stängas av för att undvika att ytterligare kroppsskador eller skador på egendom upp- står.

Använd aldrig maskinen med nedslitna eller defekta komponenter. Nedslitna och defekta komponenter kan orsaka allvarliga person- skador.

Använd endast reservdelar och tillbehör i ori- ginalutförande.

Före varje användning: Kontrollera alla sä- kerhetsanordningar enligt beskrivningen i denna bruksanvisning.

Förvara maskinen utom räckhåll för barn.

Instruera barn och ungdomar om att inte leka med redskapet.SE

Packa upp och montera åkgräsklipparen

Använd enbart redskapet under följande för- utsättningar:

Redskapet är inte smutsigt.

Överbelasta aldrig redskapet. Den är enbart avsedd lättare arbete på privat område. Överbelastning kan leda till skador på maski- nen.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt alltid defekta komponenter med originalreservdelar från till- verkaren. Om maskinen används med utslit- na eller defekta komponenter kan inga garan- tianspråk ställas på tillverkaren.

Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i när- heten bär hörselskydd.

3.7 Hantering av bensin och olja

Explosions- och brandfara: Utträngande bensin-luftblandning kan skapa en explosionsfarlig atmosfär. Vid felaktig han- tering av bränsle kan snabbantändning, ex- plosion och brand leda till svåra personska- dor och t.o.m. dödsfall. Observera:

Rök inte under hantering av bensin.

Hantera bensinen enbart ute i det fria och aldrig i stängda utrymmen.

Beakta ovillkorligen de förhållningsregler som anges nedan.

Transportera och lagra endast bensin och ol- ja i godkända behållare. Förvara bensin och olja oåtkomligt för barn.

För att undvika förorening av marken (miljö- skydd), var noga med att inte bensin eller olja släpps ut i jorden. Använd alltid tratt vid tank- ning av maskinen.

Tanka aldrig maskinen i stängda utrymmen. På golvet kan det bildas ansamlingar av bränsleångor som kan leda till snabbantänd- ning eller explosion.

Torka omgående av eventuell bensin från maskinen och samla upp från marken. Låt textilier som har sugit upp bensin ligga och torka på en välventilerad plats innan du kas- serar dem. De kan annars självantända.

Läckande bensin avger bensinångor. Starta därför aldrig maskinen på läckage-platsen ut- an minst 3m bort.

Undvik hudkontakt med mineraloljeprodukter. Andas inte in bränsleångor. Använd alltid skyddshandskar vid tankning. Byt och tvätta skyddskläderna med jämna mellanrum.

Se till att du inte får bensin på kläderna. Skul- le det hända, byt kläder omedelbart.

Tanka aldrig maskinen när motorn är igång eller om den är varm.

4 PACKA UPP OCH MONTERA

ÅKGRÄSKLIPPAREN Beakta den medföljande monteringsanvisningen för uppackning och montering av gräsklipparen. ANMÄRKNING Följ även motortillverkarens medlevere- rade bruksanvisning. VARNING! Faror p.g.a. ofullständig montering! Åkgräsklipparen får inte användas förrän den är komplett monterad! Genomför alla monteringsarbeten som beskrivs i monteringsanvisningen. Fråga i tveksamma fall en fackman om monte- ringen har utförts korrekt innan maski- nen tas i bruk! Kontrollera alla säkerhets- och skyddsanordningar så att de finns och är funktionsdugliga! 5 MANÖVERELEMENT Nedan beskrivs manöverdonen på åkgräsklippa- ren med bakutkast. Kontrollera att du läser den passande beskrivningen till just din åkgräsklip- parmodell.

5.1 Standard-instrumentbräda (01)

Reglering av motorvarvtalet (01/2) ANMÄRKNING Tänk på att manövrering av regulatorn påverkar hastigheten under körning!305 Manöverelement För regulator med integrerad choke: Genom förskjutning av regulatorn (01/2) höjs och sänks motorvarvtalet och i läget längst fram kopplas choken till. Koppla till choke: Skjut upp regulatorn helt till chokesymbolen. Använd detta lä- ge uteslutande för att starta motorn. Obs: Vissa gräsklipparvarianter förfogar över en separat chokeknapp (01/1) på in- strumentbrädan. Denna måste därutöver dras för att starta åkgräsklipparen. Skjut tillbaka knappen långsamt igen när mo- torn går! Klippning: I detta läge går motorn med maximalt varvtal. Tomgång: I detta läge går motorn med lägsta varvtal. Tändlås (01/3, 05) Läge Funktion 0 Motorn avstängd. Tändningsnyckeln kan tas ur. I Strålkastare på. När motorn har startats kopplas strålkastarna in i detta läge. II Driftläge när motorn går. III Startläge för igångsättning av mo- torn. Släpp nyckeln så snart som motorn går. Den hoppar då tillbaka till driftlä- ge II.

Broms: Om du trycker ned broms-/kopp- lingspedalen (03/1) helt aktiveras bromsen i växellådan. Traktorn bromsas ned.

Parkeringsbroms: Om broms-/kopplingspe- dalen (03/1) är nedtryckt och låsspaken (03/2, 01/5) dras upp spärras bromsen. Tryck ned pedalen igen för att lossa bromsen.

5.3 Växelmanövrering (körhastighet)

Åkgräsklipparna är utrustade med en fothydrosta- tisk växellåda. För framåt- och bakåtkörning sitter två separata pedaler på höger sida. Körrikt- ning Beskrivning Framåt Tryck ned den främre pedalen (02/1) för att köra framåt. Bakåt Tryck ned den bakre pedalen (02/2) för att köra bakåt. Anmärkning:Om endast pedalen för backning trycks ner kommer klippanordningen att kopplas ifrån. Klippning under backning: se Kapi- tel 7.5.4.2 "Klippning under bakåt- körning", sida310.

5.4 Fothydrostat-växellåda

Fothydrostat-växellådan manövreras med två pe- daler (02/1 och 02/2). För att starta lossar du först parkeringsbromsen (01/5) när motorn. Tryck därefter ned pedalen (02/1) för framåtkörning eller pedalen (02/2) för backning. Ju längre du trycker ner pedalen, desto snabbare kör du i vald riktning. Köra framåt: Tryck ned den främre pedalen (02/1). Köra bakåt: Tryck ned den bakre pedalen (02/2).

5.5 Manövrera klippanordningen

Ställa in klipphöjd Åkgräsklipparens klippanordning kan justeras i höjdled i flera steg med en justerspak (04/1) som befinner sig till höger om förarsitsen.

1. Flytta inställningsspaken (04/1) till önskad

riktning. Spak nedåt betyder lägre klipphöjd, spak uppåt högre klipphöjd. Koppla till klippanordningen Elektrisk tillkoppling: Till höger bredvid förarsitsen sitter en brytare (04/2). Koppla till klippanordning- en med denna brytare.SE

Start 6 START VARNING! Faror p.g.a. ofullständig montering! Åkgräsklipparen får inte användas förrän den är komplett monterad! Genomför alla monteringsarbeten som beskrivs i monteringsanvisningen. Fråga i tveksamma fall en fackman om monte- ringen har utförts korrekt innan maski- nen tas i bruk! Kontrollera alla säkerhets- och skyddsanordningar så att de finns och är funktionsdugliga!

6.1 Kontrollera klippanordningen

Kontrollera alltid visuellt före användning att skär- verktyg, fästbultar och hela skärenheten inte är nött eller skadad. För att förhindra obalans måste nötta eller skadade knivar ersättas med nya.

6.2 Påfyllning av olja

Innan idrifttagningen skall motorn fyllas med olja. Iaktta för detta motortillverkarens anvisning. Tänk också på att oljenivån måste kontrolleras med jämna mellanrum och olja eventuellt fyllas på.

6.3 Påfyllning av bränsle

VARNING! Faror vid hantering av bränsle! Bränsle är mycket lättantändligt. Fyll på i bränsletanken bara utomhus! Rök inte! Tanka inte då motorn går eller är het! Använd en lämplig tratt eller ett påfyllningsrör för tankning så att inget bränsle spills på motorn, hu- set eller marken. Av säkerhetsskäl ska bränsletanklocket och an- dra tanklock bytas ut vid skada. Om bränsle har runnit över får motorn inte star- tas. Flytta traktorn från det ställe där bränslet hälldes ut. Det uthällda bränslet skall sugas upp och torkas av från marken, motorn och kapsling- en med en trasa. Varje startförsök ska undvikas tills bränsleångor- na har avdunstat. Förvara bränslet endast i därför avsedda behålla- re. Använd blyfri bensin, min. 91oktan. Tankning

1. Stäng i förekommande fall av motorn och dra

för säkerhets skull ut tändningsnyckeln.

2. Vänta tills motorn har svalnat något (explo-

sionsrisk från antänt bränsle!).

3. Öppna motorhuven.

Öppna tanklocket (06/1) och fyll på bränsle. Anmärkning:Undvik att överfylla bränslebe- hållaren!

5. Stäng tanklocket (06/1).

6. Stäng motorhuven.

6.4 Kontrollera däcktryck

Kontrollera däcktrycket med jämna mellan- rum.

Läs av erforderligt däcktryck på däcken (re- kommendation 1bar). ANMÄRKNING 1PSI = 0,07bar. Med en vanlig fotpump kan däcktrycket kontroll- eras och luft fyllas på.

6.5 Montera gräsuppsamlaren

Åkgräsklippare levereras med en gräsuppsamla- re. Observera att bilder kan avvika något från ori- ginalet. Ställa in nivåindikator för gräsuppsamlaren Nivåindikatorn indikerar med en akustisk signal när gräsuppsamlaren måste tömmas. Nivåindikatorn kan ställas in i 6 olika lägen bero- ende på gräsets beskaffenhet. Flytta nivåindika- torn till den mindre lägena vid torrt gräs. Ställ in nivåindikatorn längre vid vått eller fuktigt gräs. Detta påverkar fyllningen av gräsuppsamlaren.

1. Stäng av motorn se Kapitel 7.4 "Starta mo-

torn och stänga av den", sida308.

3. Ställ in nivåindikatorn (07/1) på gräset (07/a)

tills den snäpper fast i önskat läge.

4. Sätt in gräsuppsamlaren igen se Kapitel 6.5

"Montera gräsuppsamlaren", sida306. Hänga in gräsuppsamlaren (220l, 250 l)

1. Håll gräsuppsamlaren med en hand på hand-

taget (08/1) och den andra handen i hål- laröppningen på baksidan (08/2).

2. Lägg gräsuppsamlaren symmetriskt på styr-

ningen (08/3). Justera in de båda markering- arna på kåpan och gräsuppsamlaren mot varandra.307 Start

3. Tippa gräsuppsamlaren lätt framåt med den

andra handen (08/a) så att den främre delen av gräsuppsamlaren snäpper in.

4. Sväng därefter ned gräsuppsamlaren (08/b).

5. Kontrollera att gräsuppsamlaren sitter kor-

rekt. Hänga in gräsuppsamlaren (300l)

1. Fäst gastrycksdämparen vid monteringsklam-

rarna på gräsuppsamlaren (11/1).

2. Håll gräsuppsamlaren med en hand på hand-

taget (08/1) och den andra handen i hål- laröppningen på baksidan (08/2).

3. Lägg gräsuppsamlaren symmetriskt på styr-

ningen (08/3). Justera in de båda markering- arna på kåpan och gräsuppsamlaren mot varandra.

4. Tippa gräsuppsamlaren lätt framåt med den

andra handen (08/a) så att den främre delen av gräsuppsamlaren snäpper in.

5. Sväng därefter ned gräsuppsamlaren (08/b).

6. Kontrollera att gräsuppsamlaren sitter kor-

7. Fäst gastrycksdämparen vid fästpunkterna

på traktorramen (11/2).

6.6 Kontrollera säkerhetsanordningarna

Säkerhetsanordningarna ska kontrolleras varje gång innan åkgräsklipparen startas. VARNING! Fara vid kontroll av säkerhetsanord- ningarna! Säkerhetsanordningarna får endast ma- növreras från förarsitsen och bara när inga andra personer eller husdjur vistas i närheten! Genomför alla kontroller på plan mark så att åk- gräsklipparen inte kan rulla iväg oavsiktligt.

6.6.1 Kontrollera parkeringsbromsens

kontaktbrytare Kontaktbrytaren för parkeringsbromsen säkerstäl- ler att motorn endast kan startas om parkerings- bromsen först har dragits åt. Förutsättning: Motorn är avstängd.

1. Sitt ned i förarsitsen.

2. Lossa parkeringsbromsen genom att trycka

ner bromspedalen (03/1).

3. Försök starta motorn (tändningsnyckeln i lä-

geIII) (05). ANMÄRKNING Motorn får inte gå igång!

6.6.2 Kontrollera klippanordningens

kontaktbrytare Klippanordningens kontaktbrytare säkerställer att motorn inte går att starta medan klippanordning- en är aktiverad.

1. Motorn är avstängd.

2. Sitt ned i förarsitsen.

3. Tryck ned bromspedalen (03/1) och dra åt

parkeringsbromsen (03/2, 01/5).

4. Koppla till klippanordningen.

5. Försök starta motorn (tändningsnyckeln i lä-

geIII) (05). ANMÄRKNING Motorn får inte gå igång!

6.6.3 Kontrollera sitsens kontaktbrytare

Sitsens kontaktbrytare säkerställer att motorn stängs av om ingen person befinner sig i förarsit- sen medan klippanordningen har kopplats till.

1. Sitt ned i förarsitsen.

2. Tryck ned bromspedalen (03/1) och dra åt

parkeringsbromsen (03/2, 01/5).

3. Starta motorn och låt den gå med maximalt

4. Koppla till klippanordningen.

5. Avlasta sitsen genom att stå upp (kliv inte

av!). ANMÄRKNING Motorn måste stängas av!

6.6.4 Kontrollera gräsuppsamlarens

kontaktbrytare Gräsuppsamlarens kontaktbrytare säkerställer att motorn stängs av om gräsuppsamlaren inte är korrekt monterad medan klippanordningen har kopplats till.

1. Sitt ned i förarsitsen.

2. Tryck ned bromspedalen (03/1) och dra åt

parkeringsbromsen (03/2, 01/5).

3. Starta motorn och låt den gå med maximalt

4. Koppla till klippanordningen.

5. Lyft upp den tomma gräsuppsamlaren en

aning eller tryck på öppningsknappen.SE

Drift av åkgräsklipparen ANMÄRKNING Motorn måste stängas av!

6.6.5 Kontrollera kontaktbrytaren i

utkastkanalen Kontaktbrytaren i utkastkanalen säkerställer att åkgräsklipparen inte kan startas om utkastkana- len har demonterats.

3. Sitt ned i förarsitsen.

4. Tryck ned bromspedalen (03/1) och dra åt

ANMÄRKNING Motorn får inte gå igång!

7 DRIFT AV ÅKGRÄSKLIPPAREN

VARNING! Faror vid bristande kunskap om åk- gräsklipparen! Läs igenom bruksanvisningen noga inn- an du startar! Iaktta särskilt alla säkerhetsanvisningar! Genomför samvetsgrant alla monte- ringsarbeten och alla arbeten för idrift- tagningen. Fråga tillverkaren i tveksam- ma fall!

7.1 Obligatoriska förberedande åtgärder

Bär alltid hårda skor och långbyxor under klippning. Klipp aldrig barfota eller med öpp- na sandaler.

Kontrollera den terräng på vilken åkgräsklip- paren ska användas och ta bort stenar, pin- nar, trådar, ben och andra främmande före- mål som skulle kunna fångas in och slungas iväg av åkgräsklipparen. Se upp för främ- mande föremål även under klippningen.

Genomför alla arbeten som beskrivs för idrift- tagningen. Detta gäller särskilt kontrollen av säkerhetsanordningarna.

Använd endast dragkroken för att dra laster! Överskrid inte kultrycket.

Transport av föremål är inte tillåtet med åk- gräsklipparen!

7.2 Användning av tillbehör

VARNING! Fara på grund av fel tillbehör eller fel- aktig användning av tillbehör! Använd bara originaltillbehör från gräs- klippartillverkaren! Iaktta föreskrifterna för användning i res- pektive medföljande bruksanvisning! Vid användning av icke godkända tillbehör eller genom felaktig användning kan stora risker för användaren och tredje part uppstå. Åkgräsklippa- ren kan överbelastas. Det kan leda till allvarliga olyckshändelser.

7.3 Skjuta åkgräsklipparen

OBSERVERA! Fara vid skjutning i lutningar! Skjut endast åkgräsklipparen på vågrät- ta ytor! I slänter kan åkgräsklipparen rulla ner okontrollerat. Vid fothydrostat-drivning Bypasspaken (12/1) befinner sig i bakre höger hjulhus. Låsa upp bypass:

1. Dra ut bypasspaken (12/1) och häng in den

2. Lossa på bromsen. Åkgräsklipparen kan nu

3. Ställ tillbaka bypasspaken (12/1) efter att åk-

gräsklipparen har skjutits till avsedd plats för att den hydrostatiska växeln ska fungera igen.

7.4 Starta motorn och stänga av den

VARNING! Risk för personskador vid åsknedslag Redskapet har inget skydd mot blixtned- slag.

Klipp inte vid åska. Starta motorn

1. Sätt dig på förarsitsen.

2. Tryck ned bromspedalen (03/1) på vänster si-

da helt och spärra den med låsspaken (03/2).

3. Kontrollera att klippanordningen INTE har

kopplats till. Kontrollera vippströmbrytarens läge (04/2).309 Drift av åkgräsklipparen

4. Flytta regulatorn (01/2) för motorvarvtal till

övre anslaget. Beroende på utrustningsvari- ant finns chokesymbolen där. Om inte, dra ut den separata chokeknappen (01/1).

5. Sätt in tändningsnyckeln i tändningslåset

6. Vrid tändningsnyckeln till läge”III” och håll

den där tills motorn går. Anmärkning:För att skona startmotorns bat- teri bör ett startförsök inte vara i mer än ca 5sekunder.

7. Släpp tändningsnyckeln, den hoppar automa-

tiskt tillbaka till läge”II”.

8. Flytta regulatorn (01/2) för motorvarvtal till

driftsläget. På en utrustningsvariant med cho- keknapp trycker du in den igen (01/1). Stäng av motorn

1. Koppla ifrån klippanordningen (04/2).

2. Ställ regulatorn (01/2) för motorvarvtal på

3. Tryck ned bromspedalen (03/1) och spärra

den med låsspaken (03/2).

4. Vrid tändningsnyckeln (05) till läge”0” .

5. Ta ur tändningsnyckeln.

VARNING! Fara p.g.a. het motor! Se när motorn stängs av till att heta mo- tordelar (t.ex. ljuddämparen) inte kan an- tända några föremål eller material i när- heten!

7.5 Köra med åkgräsklipparen

VARNING! Fara p.g.a. ej anpassad hastighet! Kör framför allt i början långsamt för att vänja dig vid åkgräsklipparens kör- och bromsegenskaper! Inför varje riktningsändring ska körhas- tigheten sänkas så att föraren hela tiden behåller kontrollen över åkgräsklipparen och så att denna inte heller kan välta! Din gräsklippare drivs av en fothydrostat-växellå- da.

7.5.1 Förberedelse av körning vid

temperaturer under 10°C

1. Kontrollera att klippanordningen INTE har

kopplats till. Kontrollera vippströmbrytaren (04/2).

2. Starta motorn och låt den gå varm i ca 30

sekunder för att optimera växellådsoljans viskositet. Därefter kan du köra med åkgräs- klipparen. Klippanordningen bör inte kopplas till förrän motorn har gått i några minuter.

7.5.2 Köra med fothydrostatisk växellåda

1. Tryck ned bromspedalen (03/1) och spärra

den med låsspaken (03/2).

2. Ställ klippanordningen på den högsta klipp-

5. Tryck långsamt på fotpedalen för önskad fär-

6. Ju längre ner du trycker pedalen, desto

snabbare rör sig gräsklipparen i vald riktning.

7. För att stanna måste du släppa fotpedalen

och därefter trycka ned bromspedalen (03/1). ANMÄRKNING Aktivera alltid låsspaken med bromspe- dalen nedtrampad när du lämnar gräs- klipparen, så att gräsklipparen inte kan rulla iväg!

7.5.3 Körning och klippning i sluttningar

VARNING! Fara p.g.a. misstag vid körning i slutt- ningar! Vid körning i sluttningar krävs särskild försiktighet! Det finns ingen ”säker” slutt- ning. Iaktta särskilt följande säkerhetsanvis- ningar! Koppla ur klippanordningen och tillsatser om hjulen skulle slira eller om fordonet fastnar vid körning i en stigning. Lämna därefter sluttningen långsamt nedåt och i rak riktning! Om gräsuppsamlaren är full ökar risken för att åkgräsklipparen välter p.g.a. vik- ten!

Kör inte i sluttningar med mer än 10° (18%) lutning. Exempel: Det motsvarar en höjdskill- nad på 18 cm på en meters längd.

Starta inte ryckigt.

Bromsa inte ryckigt.SE

Drift av åkgräsklipparen

Håll en låg körhastighet.

Kör inte tvärs över sluttningen.

Accelerera inte kraftigt.

7.5.4 Klippning med åkgräsklipparen

För att ett prydligt klippresultat ska uppnås ska körhastigheten anpassas till gräsmattans förut- sättningar. Välj högst 2/3 av den möjliga körhas- tigheten med pedalen. Traktorns maximala has- tighet är endast avsedd för körning utan inkopp- lad klippanordningen. Normalt uppgår klipphöjden till 4–5cm. Det mot- svarar höjdinställningens 2:a eller 3:e nivå (04/1). Klipp med högre klipphöjd om gräset är fuktigt el- ler vått . Om gräset är mycket högt är det lämpligt att klip- pa i två omgångar. Ställ klippanordningen på maximal klipphöjd i den första omgången. I den andra omgången kan du sedan ställa in önskad höjd.

7.5.4.1 Koppla in klippanordningen

ANMÄRKNING Klippanordningen får inte tillkopplas för- rän motorn har varmkörts i ca en minut! När klippanordningen tillkopplas bör åk- gräsklipparen inte stå i högt gräs.

2. Flytta regulatorn (01/2) för motorvarvtal till

3. Ställ klippanordningen på maximal klipphöjd

med handspaken (04/1).

4. Koppla till klippanordningen med vippström-

brytaren (04/2) (läge”I”).

5. Ställ klippanordningen på maximal klipphöjd

med handspaken (04/1).

6. Starta åkgräsklipparen.

7.5.4.2 Klippning under bakåtkörning

ANMÄRKNING Om endast växelpedalen för backning trycks ner frånkopplas klippanordningen.

1. Aktivera knappen ”Bakåtklippning” (01/4) och

tryck ner pedalen (02/2) för backning inom 5s. VARNING! Olycksrisk vid bakåtklippning! Ge akt på omgivningen bakåt vid bakåt- klippning! Bakåtklippning endast om det är nöd- vändigt!

7.5.4.3 Koppla ifrån klippanordningen

VARNING! Fara från knivar som fortsätter att gå! En roterande/efterroterande kniv kan skada händer och fötter! Håll därför hän- der och fötter undan från skärverktygen!

1. Koppla ifrån klippanordningen med vipp-

strömbrytaren (läge”0”) (04/2). Klippanordningen kan stängas av både när det står stilla och medan åkgräsklipparen körs. VARNING! Risk för personskador av föremål som slungas ut! När du korsar ytor med singel eller små- sten finns det risk för att föremål kom- mer in i den löpande klippanordningen och därefter slungas ut.

Koppla alltid från klippanordningen om du ska korsa andra ytor än gräs- mattor.

7.5.4.4 Tömma gräsuppsamlaren

ANMÄRKNING Om gräsuppsamlaren är fylld ljuder en akustisk signal. Senast nu ska boxen tömmas.

Gräsuppsamlaren kan tömmas från förarsit- sen.

Om gräsuppsamlaren fälls upp eller tas ur medan klippanordningen har kopplats till stängs motorn av.

Om gräsuppsamlaren inte har snäppts in rätt kan klippanordningen inte kopplas till. Tömma gräsuppsamlaren med manöverspaken

2. Tryck spaken i färdriktningen så att gräsupp-

samlaren öppnas (09/b).311 Rengöring av åkgräsklipparen

3. Flytta gräsuppsamlaren bakåt med spaken

För ett optimalt mulchresultat bör gräsmattan klippas regelbundet (ca 1 till 2 gånger i veckan). Klipp då av 1/3 av gräshöjden (t.ex. 6cm gräs- höjd, klipp av 2cm). Därigenom infogas det av- klippta gräset bra i den resterande gräsmattan. För alla åkgräsklippare är mulchningskilar till- gängliga som tillval. Bygga om bakutkastet för mulchingsdrift

1. Ta av gräsuppsamlaren.

2. För in mulchningskilen (13/1) i utkastkanalen

3. Spärra båda spännband (14/1) vid ögleskru-

4. Häng in gräsuppsamlaren.

7.5.4.6 Klippningsintervall

Tänk på att gräs växer olika fort vid olika tider. Det är lämpligt att välja kortare klippningsintervall mellan klippningarna under början av våren. För- läng tidsintervallet i och med att gräsets tillväxt- hastighet avtar under årets gång. Om gräsmattan under en tid inte kunnat klippas väljer du först en högre klipphöjdsinställning och klipper två dagar senare igen med en lägre klipp- höjdsinställning.

7.5.4.7 Klippa högt gräs

Klipp gräsmatten med en högre klipphöjdsinställ- ning om gräset har vuxit högre än vanligt eller om det är för fuktigt. Klipp därefter gräsmattan en gång till med den lägre, normala inställningen.

7.5.4.8 Underhåll av skärkniven

Håll skärkniven vass under hela klippsäsongen för att undvika att grässtråna slits av och trasas sönder. Avslitna grässtrån blir bruna i kanterna. Därigenom reduceras tillväxten och gräsmattans mottaglighet för sjukdomar ökar.

Kontrollera skärknivens skärpa och titta efter tecken på nötning eller skador efter varje an- vändning! Uppsök serviceverkstäder vid behov.

Använd endast originalreservknivar när kni- varna byts ut.

ÅKGRÄSKLIPPAREN För en optimal funktion och en lång livslängd skall åkgräsklipparen rengöras regelbundet. Rengör åkgräsklipparen från vidhäftande smuts efter varje gång den använts. Använd ingen högtryckstvätt för rengöringen. Vattenstrålen från en högtryckstvätt eller träd- gårdsslang kan skada elsystemet eller lagren. Se till att i synnerhet motorn, växellådan och brytrullarna inte kommer i kontakt med vatten. VARNING! Faror vid rengöringen! För alla rengöringsarbeten gäller:

Stäng av motorn och ta ur tänd- ningsnyckeln.

Dra av tändhatten/-hattarna.

Skyddsanordningar som avlägsnats för rengöringen måste monteras igen efter rengöringen.

RISK FÖR BRÄNNSKADOR: Ren- gör åkgräsklipparen först efter att den har svalnat. Motorn, växellådan och ljuddämparen är mycket heta!

RISK FÖR SKÄRSKADOR: Se upp för de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan ett skärverktygs rö- relse leda till att ett annat verktyg också rör sig!

8.1 Rengöra gräsuppsamlaren

Ta av gräsuppsamlaren och spola av den invän- digt och utvändigt med en vattenslang. Hårt sit- tande smuts måste skrapas av försiktigt, till ex- empel med en borste. Vid gräsuppsamlare med vävbeklädnad måste du vara försiktig så att vä- ven inte skadas. ANMÄRKNING Töm gräsuppsamlaren före rengöringen enligt beskrivningen. En full gräsupp- samlare är för tung för att kunna tas av säkert. Ta av en gräsuppsamlare (220l, 250 l)

2. Lyft upp gräsuppsamlaren något.

3. Ta ut gräsuppsamlaren uppåt.

Ta av en gräsuppsamlare (300l)

2. Lossa gastryckdämparen från traktorn och

fäst den vid hållaren för gräsuppsamlaren.

3. Lyft upp gräsuppsamlaren något.SE

8.2 Rengöra hus, motor och växellåda

OBS! Skador på elsystemet från inträngan- de vatten! Var vid rengöring av gräsklipparen noga med att inget vatten tränger in i den elektriska anläggningen! Motorn och alla lagerställen (hjul, växellåda, kniv- lagring) får inte spolas av med vatten eller en högtryckstvätt. Vatten som tränger in i tändningen, förgasaren eller luftfiltret kan orsaka störningar. Vatten i la- gerställena kan leda till förlust av smörjning och därmed till att lagren förstörs. Använd för borttagning av smuts och gräsrester en trasa, handborste, pensel med långt skaft eller liknande.

8.3 Rengöra utkastkanalen

Genom regelbunden rengöring säkerställs att klipphöjdsinställningen inte kärvar. Utkastkanalen består av två delar som har skju- tits in i varandra. Den undre delen är fast in- snäppt i gräsklipparens hus Den övre delen kan dras ut inför rengöring.

1. Ta av gräsuppsamlaren.

2. Ta bort skruvarna (15/1) till vänster och hö-

ger på utkastkanalen.

3. Dra ut utkastkanalen (15/2) bakåt genom

4. Rengör den övre och den undre utkastkana-

5. Skjut in utkastkanalen i bakväggen. Se till att

den övre och den undre delen förs samman ordentligt.

6. Skruva fast den med båda fästskruvar.

7. Montera gräsuppsamlaren.

9 TRANSPORT VARNING! Risk för personskador om maskinen välter! Redskapets egen tyngd kan orsaka all- varliga personskador.

Var ytterst försiktig när redskapet lastas på och av för transport i ett fordon eller på ett släp! Vid transport av åkgräsklipparen med transport- don (t.ex. personbilssläp) måste klippanordning- en pallas upp så att klippanordningens upphäng- ning avlastas. Kontrollera innan transporten att transportmedlet har en tillräcklig bärlast och att åkgräsklipparen är lämpligt säkrad.

10 UNDERHÅLL OCH SKÖTSEL

Faror vid underhållet! För alla underhållsarbeten gäller:

Stäng av motorn och ta ur tändningsnyckeln.

Dra av tändhatten/-hattarna.

Skyddsanordningar som avlägsnats för un- derhållet måste monteras igen efter under- hållet.

RISK FÖR BRÄNNSKADOR: Arbeta med åkgräsklipparen först när den har svalnat. Motorn, växellådan och ljuddämpa- ren är mycket heta!

RISK FÖR SKÄRSKADOR: Se upp för de vassa knivarna vid arbeten på skärverktygen. För klippverktyg med flera eggar kan ett skärverktygs rörelse leda till att ett annat verktyg också rör sig.

Vid byte av delar får endast originalreservde- lar användas.

Uppsök i tveksamma fall en fackverkstad el- ler kontakta tillverkaren.

Följande arbeten får genomföras av användaren själv. Alla övriga underhålls-, service- och repara- tionsarbeten måste genomföras av en auktorise- rad serviceverkstad. Iaktta därutöver de rekommenderade, årliga rundsmörjningarna enligt smörjschemat. ANMÄRKNING Vid kraftig påfrestning och vid höga tem- peraturer kan det bli nödvändigt med kortare underhållsintervaller än vad som anges i tabellen ovan.313 Underhåll och skötsel Åtgärd Före var- je an- vändning Efter var- je an- vändning Efter de första 5timmar-

Var 25:edrift- timme Var 50:edrift- timme Före var- je maga- sinering Kontrollera motoroljenivån

Kontrollera tändstiftet

Kontrollera bromsen (prov- bromsning på raksträcka)

Kontrollera däcktrycket X Kontrollera klippknivarna X Kontrollera om det finns lösa delar X X Kontrollera kilremmen (oku- lärbesiktning)

Rengör åkgräsklipparen X Rengör luftinsugsfiltret på motorn

Rengör växellådan från gräs- och klipprester X X )* se motortillverkarens bruksanvisning

För att säkerställa att de rörliga delarna går lätt rekommenderar vi att följande ställen eftersmörjs en gång per år. Rengör alla ställen som ska smörjas med en tra- sa före insmörjningen eller insprayningen. För undvikande av eventuell korrosion ska inget vat- ten användas. Smörjställen:

Smörj smörjnippeln (18/1) på axeltappen till höger och vänster med universalfett.

Smörj kuggsegmentet (19/1) och styrspåret på styrtransmissionen med universalfett.

Smörj rullagret (17/1) och naven vid framax- eln (20/1) och bakaxeln (20/2) med universal- fett. ANMÄRKNING Fram- och bakhjulen måste demonteras för insmörjning av axlar och lager.

Vrid- och lagerställen: Smörjning av alla rörli- ga vrid- och lagerställen.

Hjulen får endast bytas på ett vågrätt och stabilt underlag.

1. Stäng av åkgräsklipparen och dra ut tänd-

2. Trampa ner bromspedalen (03/1) helt och

spärra den med låsspaken (03/2).

3. Säkra åkgräsklipparen mot att rulla iväg med

underläggskilar. Lägg kilarna på den sida som inte lyfts.

4. Lyft åkgräsklipparen med ett lämpligt verktyg

(t.ex. saxdomkraft) på den sida på vilket hju- let ska bytas. Lyft gräsklipparen så pass att det hjul som ska bytas kan rotera fritt. Obs! Fara för skador på redskapet. Var noga med att inte böja några gräsklippa- relement när du lyfter. Sätt endast an lyftdo- net mot stabila metalldelar.

5. Säkra åkgräsklipparen i ett bärande chas-

Underhåll och skötsel kantsvirke) så att den inte kan sänkas ner även om lyftdonet skulle glida eller tippa.

6. Dra av skyddskåpan (16/1).

7. Tryck av låsbrickan (16/2) med en skruvmej-

sel. Se till att du inte tappar den.

8. Dra av underläggsbrickan (16/3).

Dra av hjulet från axeln. Anmärkning:Tappa inte passfjädern vid av- dragning av bakhjulen från axeln!

10. Rengör axeln och borrhålet i hjulet och fetta

Sätt på hjulet på axeln. Anmärkning:När bakhjulen sätts på måste passfjäderns och bakhjulets spår stå över varandra så att passfjädern kan skjutas in ut- an våld.

12. Sätt underläggsskivan på axeln.

13. Tryck säkringsskivan i spåret på axeln. Om

du eventuellt använder en tång för detta får du inte skada axeln med tången.

14. Sätt på skyddshättan på axeln.

15. Ta bort säkringsunderlaget och sänk försiktigt

ner gräsklipparen på marken med lyftdonet.

I leveransen av åkgräsklipparen ingår ingen lad- dare för startmotorns batteri. Se batterilådan angående den exakta batteribe- teckningen. Startbatteriet sitter under motorhu- ven. Startbatteriet är alltid laddat från fabrik. Säkerhetsanvisningar VARNING! Fara vid felaktig hantering av start- batteriet! Beakta följande punkter för att undvika faror som skulle kunna uppstå vid felak- tig hantering av batteriet!

Startbatteriet får inte magasineras i omedel- bar närhet av eld eller brännas eller ställas på värmeelement. Det föreligger explosions- risk.

Förvara startbatteriet för vinterförvaring i ett svalt och torrt utrymme (10–15°C). Tempe- raturer under fryspunkten bör undvikas vid magasineringen.

Lämna inte startbatteriet oladdat under långa tider. Om startbatteriet inte har använts under en längre tid bör det laddas upp med en lämplig laddare.

Förstör inte startbatteriet. Elektrolyten (sva- velsyra) orsakar frätskador på hud och kläder – tvätta genast av med rikligt med vatten.

Håll startmotorns batteri rent. Torka av en- dast med en torr trasa. Använd inte vatten, bensin, förtunningsmedel eller liknande!

Håll anslutningspolerna rena och fetta in dem med polfett.

Kortslut inte anslutningspolerna. Ladda startbatteriet Laddning krävs:

före magasineringen för vinteruppehållet.

vid längre tids stillestånd för maskinen (läng- re än 3månader). VARNING! Fara p.g.a. felaktig uppladdning av startbatteriet! Laddarens laddström får inte överstiga 5A och laddspänningen får uppgå till högst 14,4V. Vid högre laddspänning finns risk för att startbatteriet exploderar! Ta alltid ur tändningsnyckeln vid arbeten på batteriet. Vi rekommenderar att detta underhållsfria och gastäta startbatteri laddas med särskild, för ända- målet avsedd laddare (finns i fackhandeln). Iaktta bruksanvisningen från laddarens tillverkare innan startbatteriet laddas. OBSERVERA! Risk för kortslutning! Dra alltid av minuskabeln (-) först från batteriet och anslut det sist för att undvi- ka kortslutning! Ta alltid ur tändningsnyckeln vid arbeten på batteriet!

1. Dra ur tändningsnyckeln (05).

2. Öppna motorhuven.

4. Anslut laddaren till elnätet och koppla in den.315

10.5 Demontera klippanordning

Vid användning av gräsklipparen på vintern och vid byte av kilremmen måste klippanordningen demonteras.

1. Sväng framhjulen (29/1) åt vänster tills det tar

2. Ta av gräsuppsamlaren (30/1).

5. Släpp ned klippanordningen (32/1) till det un-

dersta läget med spaken för inställning av klipphöjd (32/2).

6. Häng ut dragfjädern (33/1) vid klippanord-

7. Ställ klippanordningen (34/1) på det översta

läget med spaken för inställning av klipphöjd (34/2).

8. Häng ut kilremskanalen (35/1) (35/a).

9. Häng ut kilremmen (36/1) från kilremsskivan

10. Släpp ned klippanordningen (32/1) till det un-

dersta läget igen med spaken för inställning av klipphöjd (32/2).

11. Ta bort säkringsstiften (4st) (38/1) från håll-

byglarna till klippanordningen.

12. Dra av hållbyglarna över bultarna (38).

13. Dra ut klippanordningen i körriktningen på

3. Häng ut höger kåpa (23/1) vid klippanord-

ningen och ta sedan av den.

4. Häng ut vänster kåpa (24/1) vid klippanord-

ningen och ta sedan av den.

5. Lossa skruven (25/1) vid spännrullen (25/2)

lätt tills kilremmen (25/3) kan träs ut.

ANMÄRKNING Kilremmens styrning och läge varierar vid olika typer. Beakta dekalen på klip- panordningen. Sätta in en ny kilrem

1. Lägg kilremmen runt om den lätt lossade

spännrullen och skruva sedan fast spännrul- len (27, 28).

2. Lägg kilremmen på rullarna i föreskriven ord-

ningsföljd (27/a – d, 28/a – d). Beakta kilrem- mens styrning och läge. 11 FÖRVARING Åkgräsklipparen ska ställas av skyddad mot vä- der och vind, särskilt fukt, regn och längre tids di- rekt solstrålning. Förvara aldrig åkgräsklipparen med bränsle i tan- ken inne i en byggnad där eventuellt bränsleång- or kan komma i beröring med öppen eld eller gnistor. Ställ endast av åkgräsklipparen i lokaler, som är lämplig för avställning av fordon. Ställ om möjligt inte av åkgräsklipparen med full bränsletank innan en längre tids förvaring. Bräns- let kan dunsta. Inför en långtidsmagasinering bör bränslet tappas ut ur tanken och förgasaren för att förebygga av- lagringar och därmed sammanhängande svårig- heter att starta. Konsultera din fackverkstad om detta.

OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn startar inte. Bränslebrist. Fyll på i tanken, kontrollera tankavluft- ningen, kontrollera bränslefiltret.SE

Avhjälpa fel Störning Orsak Åtgärd Dåligt, förorenat bränsle; gam- malt bränsle i tanken. Använd alltid färskt bränsle från rena behållare; rengör förgasaren (kund- tjänstverkstad). Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning). Ingen tändgnista. Rengör tändstiftet, sätt ev. i ett nytt, kontrollera tändkabeln, kontrollera tänd- systemet (kundtjänstverkstad). För mycket bränsle i motorns brännkammare p.g.a. flera start- försök. Skruva ur tändstiftet och torka av det. Startmotorn fungerar inte. Tomt eller svagt startbatteri. Ladda startbatteriet. Säkerhetsbrytaren på förarsitsen ur funktion. Sitt ned korrekt på förarsitsen; brytaren defekt. Säkerhetsbrytaren på bromspe- dalen ur funktion. Trampa ned bromspedalen helt. Klippanordningen har kopplats till. Koppla från klippanordningen. Säkring på startbatteriets pluska- bel (+). Kontrollera säkringen och byt ut den vid behov. Motoreffekten avtar. För högt eller för fuktigt gräs. Korrigera klipphöjden, skapa arbetsut- rymme för klippanordningen genom att köra tillbaka en kort bit. Utkastkanal/klippdäck igentäppt. Stäng av motorn och ta ur tändnings- nyckeln! Rengör utkastkanalen/klippdäcket. Luftfiltret smutsigt. Rengör luftfiltret (se motortillverkarens bruksanvisning). Inställningen av förgasaren stämmer inte. Låt kontrollera inställningen (kundtjänst- verkstad). Kniven kraftigt sliten. Byt ut kniven (kundtjänstverkstad). Körhastigheten för hög. Sänk körhastigheten. Åkgräsklipparen vi- brerar kraftigt. Klippanordningen är skadad. Kontrollera klippanordningen (kund- tjänstverkstad). Åkgräsklipparen kör inte iväg. Vid hydrostat-drivning: ingen kör- drivning. Ställ om bypasspaken till driftsläget (se Kapitel 7.3 "Skjuta åkgräsklipparen", si- da308). Orent snitt. Kniven nött, slö. By kniv eller slipa den. Balansera knivar efter slipning (kundtjänstverkstad)! Fel klipphöjd. Korrigera klipphöjden. För lågt motorvarvtal. Ställ in maximalt motorvarvtal.317 Garanti Störning Orsak Åtgärd Körhastigheten för hög. Sänk körhastigheten. Olika däcktryck mellan hjulen. Pumpa upp till rätt lufttryck. Läs av kor- rekt lufttryck på däcket. Gräsuppsamlaren fylls inte. Klipphöjden för lågt inställd. Korrigera klipphöjden. Gräset är fuktigt – för tungt för att transporteras av luftström- men. Skjut upp klippningen tills gräsytan har torkat. Kniven kraftigt sliten. Byt kniv. (Kundtjänstverkstad) Gräsmattan för hög. Klippa gräsmattan 2ggr:

1:a omgången: max. klipphöjd

2:a omgången: önskad klipphöjd. Vävpåsen igentäppt – inget luft- genomsläpp. Rengör vävpåsen. Utkastkanalen/klippdäcket ned- smutsat. Rengör utkastkanalen/klippdäcket. Nivåindikatorn reage- rar inte. Gräsrester vid nivåindikatorarm. Ta bort gräsrester från nivåindikatorar- men. Kontrollera därefter att den går lätt. Drivenhet, broms, koppling och klippan- ordning. Låt endast en kundtjänstverkstad ge- nomföra kontrollerna! 13 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Förbränningsmotorer (här gäller resp. motortillverkares garantibestämmelser) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.NO

de med betjeningsspaken (04/1).

med betjeningsspaken (04/1).

Ärge pidurdage järsult.
