KULLANIM KILAVUZU T 1693.7 HD V2 SOLO

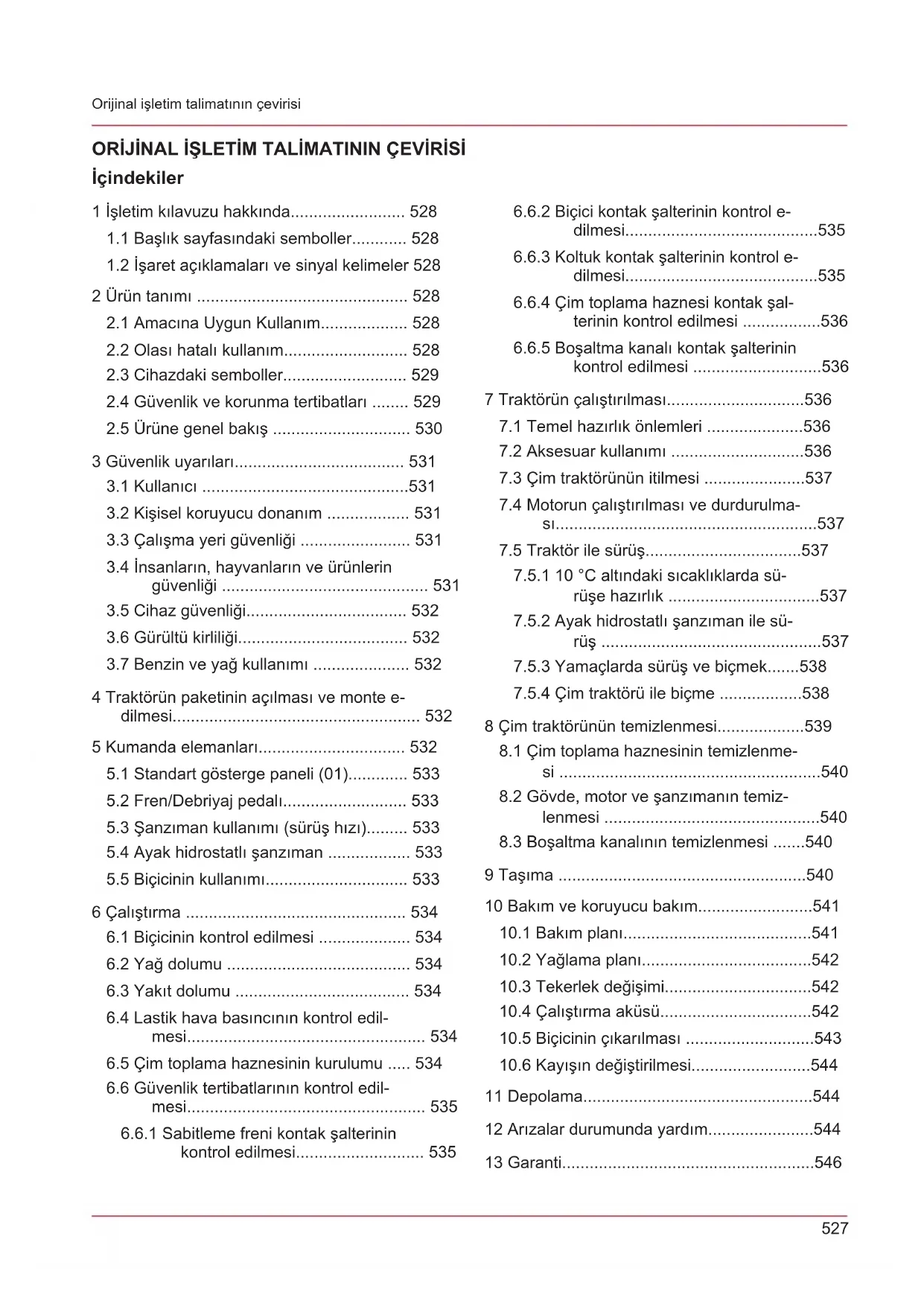

1.1 Başlık sayfasındaki semboller............ 528

1.2 İşaret açıklamaları ve sinyal kelimeler 528

2 Ürün tanımı .............................................. 528

2.1 Amacına Uygun Kullanım................... 528

2.2 Olası hatalı kullanım........................... 528

2.3 Cihazdaki semboller........................... 529

2.4 Güvenlik ve korunma tertibatları ........ 529

2.5 Ürüne genel bakış .............................. 530

3 Güvenlik uyarıları..................................... 531

3.1 Kullanıcı .............................................531

3.2 Kişisel koruyucu donanım .................. 531

3.3 Çalışma yeri güvenliği ........................ 531

3.4 İnsanların, hayvanların ve ürünlerin

güvenliği ............................................. 531

3.5 Cihaz güvenliği................................... 532

3.6 Gürültü kirliliği..................................... 532

3.7 Benzin ve yağ kullanımı ..................... 532

4 Traktörün paketinin açılması ve monte e- dilmesi...................................................... 532 5 Kumanda elemanları................................ 532

5.3 Şanzıman kullanımı (sürüş hızı)......... 533

5.4 Ayak hidrostatlı şanzıman .................. 533

5.5 Biçicinin kullanımı............................... 533

6 Çalıştırma ................................................ 534

6.4 Lastik hava basıncının kontrol edil-

mesi.................................................... 534

6.5 Çim toplama haznesinin kurulumu ..... 534

6.6 Güvenlik tertibatlarının kontrol edil-

6.6.2 Biçici kontak şalterinin kontrol e-

6.6.4 Çim toplama haznesi kontak şal-

terinin kontrol edilmesi .................536

6.6.5 Boşaltma kanalı kontak şalterinin

kontrol edilmesi ............................536 7 Traktörün çalıştırılması..............................536

7.1 Temel hazırlık önlemleri .....................536

7.2 Aksesuar kullanımı .............................536

7.3 Çim traktörünün itilmesi ......................537

7.4 Motorun çalıştırılması ve durdurulma-

sı.........................................................537

7.5 Traktör ile sürüş..................................537

7.5.1 10°C altındaki sıcaklıklarda sü-

rüşe hazırlık .................................537

7.5.3 Yamaçlarda sürüş ve biçmek.......538

7.5.4 Çim traktörü ile biçme ..................538

8 Çim traktörünün temizlenmesi...................539

8.1 Çim toplama haznesinin temizlenme-

si .........................................................540

8.2 Gövde, motor ve şanzımanın temiz-

lenmesi ...............................................540

8.3 Boşaltma kanalının temizlenmesi .......540

9 Taşıma ......................................................540 10 Bakım ve koruyucu bakım.........................541

10.1 Bakım planı.........................................541

10.2 Yağlama planı.....................................542

10.3 Tekerlek değişimi................................542

10.4 Çalıştırma aküsü.................................542

10.5 Biçicinin çıkarılması ............................543

10.6 Kayışın değiştirilmesi..........................544

İşletim kılavuzu hakkında

Almanca versiyonda orijinal işletim talimatı söz konusudur. Tüm diğer dil versiyonları ori- jinal işletim talimatının çevirileridir.

İşletime almadan önce bu işletim kılavuzunu dikkatlice okuyun. Bu, güvenli çalışma ve so- runsuz kullanım için ön koşuldur.

İşletim kılavuzunu daima cihaz hakkında bil- giye ihtiyaç duyduğunuzda içerisinden bilgi a- lacak şekilde saklayın.

Cihazı sadece bu işletim kılavuzu ile başka kişilere verin.

Bu işletim kılavuzunun içerisindeki güvenlik ve uyarı bilgilerini okuyun ve dikkate alın.

Çim traktörleri değişik donanım çeşitleri ile teslim edilir. Lütfen resimlerin orijinalden bi- raz değişiklik gösterebileceğini dikkate alın. Eğer talimatları anlamakta zorlanırsanız, lüt- fen bir yetkili servise veya üreticiye danışın.

Ekli montaj kılavuzunu ve benzinli motorun işletim kılavuzunu dikkate alın.

1.1 Başlık sayfasındaki semboller

Sembol Anlam İşletime almadan önce bu işletim kı- lavuzunu dikkatlice okuyun. Bu, gü- venli çalışma ve sorunsuz kullanım için ön koşuldur. İşletim talimatı Benzinli testereyi açık alevlerin ya da ısı kaynaklarının yakınında işlet- meyin.

1.2 İşaret açıklamaları ve sinyal kelimeler

TEHLİKE! Gerçekleşebilecek tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur. UYARI! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – ölüme ve ağır yaralanma- lara neden olur. DİKKAT! Olası bir tehlike durumunu gösterir – ka- çınılmaz ise – hafif veya küçük yaralan- malara neden olur. DİKKAT! Bir durumu gösterir – kaçınılmaz ise – maddi hasarlara neden olur. BİLGİ Daha iyi anlaşılma ve kullanım için özel notlar.

Arkadan boşaltmalı çim traktörleri değişik dona- nımlarda üretilmektedir. Bu kılavuzda yer alan a- şağıdaki tanıtımlarda lütfen sizin çim traktörünüze uyan tanımı okuduğunuza dikkat edin. Çim traktörünün özellikleri:

Bıçak kavraması: elektromanyetik

Hazne boşaltma: Teleskop kol Ayrıca malçlama, motor tipi, motor performansı ve kesim genişliğinde değişiklikler vardır. Tip farkları: ■ Kesim genişliği ■ Şanzıman tipi (T3 ve T2) ■ Hazne hacmi 220 l, 250 l veya 300 l

2.1 Amacına Uygun Kullanım

Çim traktörü azami 10° (%18) eğimli, özel ev ve hobi bahçelerinin biçilmesine uygundur. Malçla- ma gibi ilave uygulamalar ancak orijinal aksesu- arların kullanımı ve azami yük değerleri içerisinde kalınması şartı ile mümkündür. Bu cihaz sadece özel alanda kullanım için ön gö- rülmüştür. Her türlü diğer kullanım, ayrıca izinsiz değişiklikler ve eklemeler amacı dışında olarak algılanır ve garantinin geçersiz olmasına ayrıca uygunluğunu (CE işareti) kaybetmesine ve üretici tarafından kullanıcının veya üçüncü şahısların hasar sorumluluğunu reddetmesine neden olur.

2.2 Olası hatalı kullanım

Çim traktörünün tasarımı, kamusal parklar, spor alanları, tarım ve orman alanları gibi yerlerdeki ti- cari kullanımlara uygun değildir.529 Ürün tanımı UYARI! Çim traktörünün aşırı yüklenmesi du- rumundaki tehlikeler! Özellikle bir römork kullanmanız duru- munda uygun çekme yükleri ve yokuş/i- niş değerlerini aşmamaya dikkat edin. A- şırı yüklenme çim traktörünün fren gücü- nü aşabilir ve tehlikeli durumlara yol aça- bilir! BİLGİ Çim traktörünün trafikte kullanım izni ol- madığını ve bu nedenle kamusal yollar- da kullanılamayacağını dikkate alın!

2.3 Cihazdaki semboller

İşletime almadan önce kullanım kılavuzunu okuyun! Biçme sırasında, özellikle çocuk- lar ve hayvanlar başta olmak ü- zere başka kişilerin uzak tutulma- sı gerekmektedir. Bakım ve tamir işlerine başlama- dan önce kontak anahtarını çıka- rın! Dikkat tehlike! Elleri ve ayakları kesme tertibatından uzak tutun! Eğimi 10° (%18) üzerindeki ya- maçlarda sürmeyin! Tehlike: Buraya basmayın! Kapak altındaki sıcak yüzeyler nedeni ile yanma tehlikesi!

2.4 Güvenlik ve korunma tertibatları

UYARI! Kaldırılmış veya manipüle edilmiş ko- ruma donanımları nedeni ile tehlike! Kaldırılmış veya manipüle edilmiş koru- ma donanımı ile her türlü kullanım ya- saktır. Arızalı koruma donanımları derhal tamir edilmeli veya değiştirilmelidir! Koruma donanımları arasında şunlar sayılabilir:

Biçici kontak şalteri

Çim toplama haznesi kontak şalteri

Koltuk kontak şalteri

Boşaltma kanalı kontak şalteriTR

2.5 Ürüne genel bakış

1 Motor kaputu 10 Hazne kilit çözücü (sadece 300 l) 2 Direksiyon 11 Gazlı amortisörlü tutma mekanizması 3 Gösterge paneli 12 Şanzıman baypas 4 Fren pedalı için park kilidi manivelası 13 Kesme yüksekliği ayarı 5 Sürücü koltuğu 14 Biçici 6 Doluluk ikazı 15 Şanzımanı tetikleme geri 7 Çim toplama haznesi tutma kolu 16 Şanzımanı tetikleme ileri 8 Çim toplama haznesi operasyon kolu 17 Fren pedalı 9 Çim toplama haznesi531 Güvenlik uyarıları

3 GÜVENLİK UYARILARI

TEHLİKE! Hayati tehlike ve ağır şekilde yaralan- ma tehlikesi. Güvenlik uyarılarından ve kullanım tali- matından haberdar olunmaması ağır ya- ralanmalara ve hatta ölüme yol açabilir.

Bu cihazı kullanmadan önce bu kul- lanım talimatının ve atıfta bulunulan kullanım talimatlarının tüm güvenlik uyarıları ve kullanım talimatlarına u- yun.

Birlikte gelen tüm dokümanları ileri- de kullanılabilmesi için saklayın.

16 yaş altındaki gençlerin veya kullanım kıla- vuzunu bilmeyen kişilerin cihazı kullanmaları yasaktır. Kullanıcının asgari yaşı ile ilgili olası ülkeye özel güvenlik uyarılarını dikkate alın.

Cihazı, alkol, uyuşturucu veya ilaç etkisi altın- dayken kullanmayın.

3.2 Kişisel koruyucu donanım

Kafa veya uzuvlarda yaralanmaları, ayrıca i- şitme hasarlarını engellemek için talimatlara uygun kıyafet ve koruyucu donanım giyilmeli- dir.

Kıyafet kullanıma uygun (sıkı) olmalı ve en- gellememelidir. Uzun saçlar için mutlaka saç filesi kullanın. Asla, cihaz tarafından çekilebi- lecek, şal, geniş gömlekler, uzun kolyeler gibi sarkan kıyafetler veya aksesuarlar kullanma- yın.

Kişisel koruyucu donanım aşağıdakilerden o- luşur:

Kulaklık ve koruyucu gözlük

Uzun pantolon ve sıkı ayakkabılar

Güvenlik eldivenleri

3.3 Çalışma yeri güvenliği

Sadece güneş ışığı veya güçlü yapay ışıkta çalışın.

Cihazı sadece sıkı ve düz zeminde kullanın ve dik yamaçlarda çalıştırmayın.

Duruş güvenliğine dikkat edin.

3.4 İnsanların, hayvanların ve ürünlerin

Cihazı sadece öngörülen işler için kullanın. Usulüne uygun olmayan bir kullanım yaralan- malara ve maddi hasarlara yol açabilir.

Kullanıcı, başka kişilerle meydana gelen ka- zalardan ve onların mülkiyetinden sorumlu- dur.

Üçüncü kişileri tehlikeli alandan uzak tutun.

Cihazı sadece çalışma alanında kişiler ve hayvanlar bulunmuyorsa çalıştırın.

İnsanlar ve hayvanlara bir güvenlik mesafesi bırakın veya insanlar ve hayvanlar yaklaşınca cihazı kapatın.

Cihazın üzerine yolcu almayın.

Motorun egzoz çıkışını asla insanlar ve hay- vanlara ya da tutuşabilen ürün ve nesnelere doğru tutmayın.

Motor çalışırken asla hava çekme ve hava- landırma ızgaralarının içine elinizi sokmayın. Dönen cihaz parçaları yaralanmalara neden olabilir.

Cihazı kullanmadığınız durumlarda mutlaka kapatın, örnek olarak çalışma alanını değişti- rirken, bakım çalışmalarında, benzin/yağ ka- rışımını doldururken.

Gök gürültülü yağış altında biçme yapmayın. Yıldırım çarpmasına karşı koruma yoktur.

Daima yamaca çapraz yönde biçme yapın.

Çim traktörü öz ağırlığından dolayı ağır yara- lanmalara neden olabilir. Çim traktörünü nak- liye için bir taşıta yüklerken veya indirirken çok dikkatli olun.

Bu çim traktörünün bir araçla çekilmesine izin verilmez. Kamuya açık yollarda nakliye için uygun bir araç kullanılmalıdır.

Çim traktörünü kötü havalandırılan çalışma yerlerinde (örn. garajlarda) çalıştırmayın. Bu egzoz gazlarında zehirli karbonmonoksit ve diğer zararlı maddeler bulunur.

Başka yaralanmaları ve maddi hasarları önle- mek için bir kaza anında cihazı derhal kapa- tın.

Cihazı asla aşınmış veya arızalı parçalar ile çalıştırmayın. Aşınmış veya arızalı parçalar ağır yaralanmalara yol açabilir.

Sadece orijinal yedek parçaları ve orijinal ak- sesuarları kullanın.

Her kullanımdan önce: Bu kullanma kılavu- zunda tarif edilen tüm güvenlik tertibatlarını kontrol edin.

Cihazı çocukların ulaşamayacağı yerde mu- hafaza edin.

Çocukları ve gençleri cihazla oynamamaları konusunda uyarın.TR

Traktörün paketinin açılması ve monte edilmesi

Cihaz sadece aşağıdaki koşullar altında kul- lanılmalıdır:

Cihaz kirli değildir.

Cihazda hasar mevcut değildir.

Tüm kumanda elemanları çalışır durum- da.

Cihazı aşırı yüklemeyin. Özel alanda hafif iş- ler için öngörülmüştür. Aşırı yüklenmeler ci- hazın hasar görmesine neden olur.

Cihaz asla aşınmış veya arızalı parçalar ile çalıştırılmamalıdır. Arızalı parçaların daima ü- reticinin orijinal yedek parçaları ile değiştiril- mesi gerekir. Cihaz kullanılmış veya arızalı parçalarla çalıştırılırsa, üretici garantisi geçer- li sayılmamaktadır.

Onarım çalışmaları sadece uzman servisler veya servis noktalarımız tarafından yapılabi- lir.

3.6 Gürültü kirliliği

Bu cihazdan kaynaklanan belirli bir gürültü etkisi kaçınılmazdır. Gürültü oluşturacak çalışmaları i- zin verilen ve bunun için öngörülmüş zamanlara kaydırın. Gerektiğinde dinlenme sürelerine uyun ve çalışma süresini olması gerektiği kadar tutun. Kendi güvenliğiniz ve yakındaki kişilerin güvenliği için uygun kulak koruyucuları takılmalıdır.

3.7 Benzin ve yağ kullanımı

Patlama ve yangın tehlikesi: Çıkan benzin-hava karışımı nedeniyle patla- ma riski bulunan ortam oluşur. Usulüne uy- gun olmayan yakıt kullanımından dolayı tu- tuşma, patlama ve yangın, ağır yaralanmala- ra hatta ölüme neden olabilir. Aşağıdakileri dikkate alın:

Benzinle çalışırken sigara içmeyin.

Benzinle ilgili işlemleri sadece açık alan- larda yapın, asla kapalı mekanlarda de- ğil.

Aşağıda belirtilen davranış kurallarını ke- sinlikle dikkate alın.

Benzin ve yağı sadece bunun için onaylı kap- larda taşıyıp depolayın. Çocukların depolan- mış benzin ve yağa erişimlerinin olmadığın- dan emin olun.

Zeminin kirlenmemesi için (çevre koruma), yakıt dolumu sırasında benzin ve yağın top- rağa dökülmemesine dikkat edin. Yakıt dol- durmak için bir huni kullanın.

Cihazın deposunu asla kapalı mekanlarda doldurmayın. Yerde benzin buharları birikebi- lir ve bu da parlamaya ve hatta patlamaya yol açabilir.

Dökülen yakıtı derhal cihaz üstünden veya yerden silerek temizleyin. Benzini sildiğiniz bezleri, imha etmeden önce iyi havalandırıl- mış bir yerde kurumaya bırakın. Aksi takdirde ani tutuşma durumu yaşanabilir.

Benzini döktüğünüzde benzin buharı oluşur. Bu nedenle cihazı asla aynı yerde çalıştırma- yın, bunun yerine oradan en az 3 m uzaklıkta çalıştırın.

Madeni yağ ürünlerinin cildinize temas etme- sinden kaçının. Benzin buharını solumayın. Depo dolumu yaparken daima güvenlik eldi- veni takın. Koruyucu kıyafetleri düzenli olarak değiştirin ve yıkayın.

Kıyafetinize benzin temas etmemesine dikkat edin. Kıyafetinize benzin bulaşması duru- munda, kıyafetinizi derhal değiştirin.

Cihazın deposunu asla motor çalışırken veya sıcak durumdayken doldurmayın. 4 TRAKTÖRÜN PAKETİNİN AÇILMASI

Traktörün paketinin açılması ve montajı için ekte- ki montaj kılavuzunu dikkate alın. BİLGİ Ayrıca ekli benzinli motor işletim kılavu- zunu da dikkate alın. UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilmeden kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe duru- munda, devreye almadan önce, monta- jın doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin! 5 KUMANDA ELEMANLARI Aşağıda arkadan boşaltmalı çim traktörünün kontrol elemanları gösterilmektedir. Lütfen, çim traktörünüze uyan kılavuzu okuduğunuza dikkat edin.533 Kumanda elemanları

5.1 Standart gösterge paneli (01)

Motor devir sayısının ayarlanması (01/2) BİLGİ Düzenleyicinin sürüş sırasında kullanı- mının hıza etki ettiğini dikkate alın! Entegre Choke'u olan düzenleyici: Düzenleyicinin kaydırılması (01/2) ile motor devir sayısı yükselir ve düşürülür, ayrıca en üst konum- da Choke devreye girer. Choke'un devreye alınması: Düzenleyiciyi en üst konuma Choke işaretine ittirin. Bu konumu sadece motoru çalıştırma için kullanın. Bilgi: Bazı traktör modellerinde gösterge panelinde ayrı bir Choke düğmesi (01/1) vardır. Traktörü çalıştırma sırasında bu- nun ayrıca çekilmesi gereklidir. Motor ça- lıştığında düğmeyi tekrar yavaşça yerine itin! Biçme operasyonu: Bu pozisyonda motor azami devir sayısında çalışmaktadır. Rölanti: Bu pozisyonda motor en düşük devir sayısında çalışmaktadır. Ateşleme kilidi (01/3, 05) Konum İşlev 0 Motor kapalı. Kontak anahtarı yerinden çıkarılabi- lir. I Farlar açık. Motorun çalıştırılmasından sonra bu konumda farlar açılır. II İşletim konumu, motor çalışırken. III Motorun çalıştırılması için çalıştırma konumu. Motor çalışır çalışmaz anahtarı bıra- kın. İşletim konumu II'ye dönecek.

Fren: Fren/Debriyaj pedalını (03/1) tam aşağı bastırdığınızda şanzıman freni devreye girer, traktör frenlenir.

Park freni: Eğer fren/debriyaj pedalı (03/1) a- şağı bastırıldığında park kilidi manivelası (03/2, 01/5) yukarı çekilirse, fren kilitlenir. Pe- dalın yeniden aşağı bastırılması ile fren çözü- lür.

5.3 Şanzıman kullanımı (sürüş hızı)

Çim traktörleri ayak hidrostatlı bir şanzıman ile donatılmıştır. İleri ve geri sürüş için sağ tarafta iki ayrı pedal düzenlenmiştir. Sürüş yönü Açıklama İleri İleri gitmek için öndeki pedala (02/1) basın. Geri Geri gitmek için arkadaki pedala (02/2) basın. Bilgi:Sadece geri sürüş pedalı kul- lanıldığında biçici durdurulur. Geri gitme sırasında biçme işlevi: bkz. Bölüm 7.5.4.2 "Geri sürüşte biçme", sayfa538.

5.4 Ayak hidrostatlı şanzıman

Ayak hidrostatlı şanzıman, iki pedal ile (02/1 ve 02/2) kullanılır. Harekete geçmek için motor çalışırken önce, fren pedalına (01/5) basarak park frenini çözün ve sonra ileri gitmek için ileri (02/1) veya geri git- mek için geri (02/2) pedalına basın. Pedalı ne ka- dar aşağı bastırırsanız, seçilen yöne o kadar hızlı hareket edersiniz. İleriye doğru sürüş: Öndeki pedala (02/1) basın. Geriye doğru sürüş: Arkadaki pedala (02/2) ba- sın.

5.5 Biçicinin kullanımı

Kesme yüksekliğinin ayarlanması Traktörün biçicisi, sürücü koltuğunun sağında bu- lunan bir kol ile (04/1) birçok kademe yüksekliğin- de ayarlanabilir.

1. Ayar kolunu (04/1) istenen yönde hareket et-

tirin. Kolun aşağı indirilmesi düşük kesim bo- yu, kolun yukarı çekilmesi yüksek kesim boyu anlamına gelir. Biçicinin açılması Elektrikli açma: Sürücü koltuğunun sağında bir şalter (04/2) bulunur. Bununla biçiciyi devreye a- lın.TR

Çalıştırma 6 ÇALIŞTIRMA UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilmeden kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe duru- munda, devreye almadan önce, monta- jın doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin!

6.1 Biçicinin kontrol edilmesi

Kullanımdan önce daima, kesme aparatı, montaj cıvataları ve tüm kesme biriminin aşınmış veya a- rızalı olup olmadığı, gözle kontrol edilmelidir. Bir dengesizliği önlemek için aşınmış veya hasarlı bı- çakların yenileri ile değiştirilmesi gereklidir.

İlk çalıştırmadan önce motora yağ doldurulması gereklidir. Bunun için lütfen motor üreticisinin tali- matlarını dikkate alın. Ayrıca yağ seviyesinin dü- zenli aralıklarla kontrol edilmesi ve gerektiğinde yağ doldurulması gerektiğini de dikkate alın.

UYARI! Yakıt kullanımından doğan tehlikeler! Yakıt yüksek düzeyde yanıcıdır. Yakıt deposunu sadece açık alanda doldurun! Sigara içmeyin! Motor çalışırken veya sı- cakken dolum yapmayın! Motora, gövdeye veya yere yakıt dökülmesini ön- lemek için dolum sırasında uygun bir huni veya doldurma borusu kullanın. Yakıt tankı kapağı ve diğer tank kapaklarının ha- sar alması durumunda, güvenlik nedeni ile değiş- tirilmeleri gereklidir. Yakıt taştığında motor çalıştırılmamalıdır. Traktör, yakıtın kirlettiği alandan uzaklaştırılmalı ve dökü- len yakıt, yerden, motordan ve gövdeden bir bez- le emdirilmeli ve silinmelidir. Yakıt buharları uzaklaşana kadar her türlü çalış- tırma denemesinden kaçınılmalıdır. Yakıtı sadece bunun için öngörülen kaplarda sak- layın. Kurşunsuz benzin kullanın, en az 91 Oktan. Deponun doldurulması

1. Gerektiğinde motoru durdurun ve her ihtimale

karşı anahtarı yerinden çıkarın.

2. Motor biraz soğuyana kadar bekleyin (alev a-

lan yakıt nedeni ile patlama tehlikesi).

3. Motor kaputunu açın.

Depo kapağını (06/1) açın ve yakıtı doldurun. Bilgi:Deponun taşmasına engel olun!

5. Depo kapağını (06/1) kapatın.

6. Motor kaputunu kapatın.

6.4 Lastik hava basıncının kontrol edilmesi

Lastik hava basınçlarını düzenli aralıklarla kontrol edin.

Gerekli hava basıncını lastiklerin üzerinden okuyun (tavsiye 1 bar). BİLGİ 1PSI = 0,07bar. Lastik hava basıncı piyasada satılan bir ayak pompası ile kontrol edilip yeniden doldurulabilir.

6.5 Çim toplama haznesinin kurulumu

Çim traktörleri bir çim toplama haznesi ile birlikte sevk edilir. Lütfen resimlerin orijinalden biraz de- ğişiklik gösterebileceğini dikkate alın. Çim toplama haznesi doluluk ikazının ayarlanması Çim toplama haznesinin boşaltılması gerektiğini, doluluk ikazı bir korna ile bildirir. Doluluk ikazı kesilen maddelerin durumuna göre 6 pozisyonda ayarlanabilir. Kuru maddelerde do- luluk ikazını daha küçük pozisyonlara kaydırın. Islak veya nemli maddelerde doluluk ikazını daha uzun ayarlayın. Böylece çim toplama haznesi do- lumu etkilenir.

1. Motoru kapatın bkz. Bölüm 7.4 "Motorun ça-

lıştırılması ve durdurulması", sayfa537.

2. Çim toplama haznesini çıkarın bkz. Bölüm

8.1 "Çim toplama haznesinin temizlenmesi",

3. Doluluk ikazını (07/1) istenilen pozisyona otu-

rana kadar kesilen maddeye göre (07/a) a- yarlayın.

4. Çim toplama haznesini tekrar takın bkz. Bö-

lüm 6.5 "Çim toplama haznesinin kurulumu", sayfa534.535 Çalıştırma Çim toplama haznesinin yerine takılması (220 l, 250 l)

1. Çim toplama haznesini bir eliniz ile hazne tu-

tamağından (08/1) ve diğer eliniz ile de arka kısımda yer alan bağlantı açıklığından (08/2) tutun.

2. Çim toplama haznesini simetrik olarak kılavu-

zun üzerine koyun (08/3). Bunu yaparken gövde ve çim toplama haznesindeki iki işareti birbirine hizalayın.

3. Çim toplama haznesini, haznenin ön kısmı

yerine oturacak şekilde, diğer eliniz ile hafifçe öne eğin (08/a).

4. Çim toplama haznesini tekrar aşağı döndürün

5. Çim toplama haznesinin doğru oturduğunu

kontrol edin. Çim toplama haznesinin yerine takılması (300l)

1. Çim toplama haznesinin montaj kelepçelerine

gazlı amortisörleri sabitleyin (11/1).

2. Çim toplama haznesini bir eliniz ile hazne tu-

tamağından (08/1) ve diğer eliniz ile de arka kısımda yer alan bağlantı açıklığından (08/2) tutun.

3. Çim toplama haznesini simetrik olarak kılavu-

zun üzerine koyun (08/3). Bunu yaparken gövde ve çim toplama haznesindeki iki işareti birbirine hizalayın.

4. Çim toplama haznesini, haznenin ön kısmı

yerine oturacak şekilde, diğer eliniz ile hafifçe öne eğin (08/a).

5. Çim toplama haznesini tekrar aşağı döndürün

6. Çim toplama haznesinin doğru oturduğunu

7. Gazlı amortisörleri traktör çerçevesindeki

bağlantı noktalarına sabitleyin (11/2).

6.6 Güvenlik tertibatlarının kontrol edilmesi

Çim traktörünün her kullanımından önce güvenlik tertibatlarının kontrol edilmesi gereklidir. UYARI! Güvenlik tertibatlarının kontrol edil- mesinde tehlikeler! Güvenlik tertibatları sadece sürücü kol- tuğu üzerinden ve yakınlarda başka bir insan veya hayvan bulunmadığı sırada kontrol edilebilir! Çim traktörünün istenmeden harekete geçmeme- si için tüm kontroller sadece düz zemin üzerinde gerçekleştirilmelidir.

6.6.1 Sabitleme freni kontak şalterinin

kontrol edilmesi Sabitleme freni kontak şalteri, motorun sadece sabitleme freni çekili olduğu durumda çalıştırılma- sını garanti eder. Koşul: Motor kapalı.

1. Sürücü koltuğuna oturun.

3. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda) (05). BİLGİ Motor çalışmamalıdır!

6.6.2 Biçici kontak şalterinin kontrol

edilmesi Biçici kontak şalteri, biçicinin etkin olması duru- munda motorun çalıştırılamamasını sağlar.

2. Sürücü koltuğuna oturun.

3. Fren pedalına (03/1) basın ve park frenini et-

kinleştirin (03/2, 01/5).

4. Biçiciyi etkinleştirin.

5. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda) (05). BİLGİ Motor çalışmamalıdır!

6.6.3 Koltuk kontak şalterinin kontrol

edilmesi Koltuk kontak şalteri, biçicinin etkin olduğu du- rumda, sürücü koltuğunda oturan kişinin olmama- sı durumunda motorun derhal kapanmasını sağ- lar.

1. Sürücü koltuğuna oturun.

2. Fren pedalına (03/1) basın ve park frenini et-

kinleştirin (03/2, 01/5).

3. Motoru çalıştırın ve azami devir sayısına u-

4. Biçiciyi etkinleştirin.

5. Ayağa kalkarak koltuğun yükünü boşaltın (in-

Traktörün çalıştırılması BİLGİ Motorun durması gerekir!

6.6.4 Çim toplama haznesi kontak şalterinin

kontrol edilmesi Çim toplama haznesi kontak şalteri, biçici çalışır durumdayken çim toplama haznesinin doğru takı- lı olmadığı andan itibaren motorun kapanmasını sağlar.

1. Sürücü koltuğuna oturun.

2. Fren pedalına (03/1) basın ve park frenini et-

kinleştirin (03/2, 01/5).

3. Motoru çalıştırın ve azami devir sayısına u-

4. Biçiciyi etkinleştirin.

5. Çim toplama haznesini hafifçe kaldırın veya

açma şalterini kullanın. BİLGİ Motorun durması gerekir!

6.6.5 Boşaltma kanalı kontak şalterinin

kontrol edilmesi Boşaltma kanalı kontak şalteri, çim traktörünün boşaltma kanalı söküldüğünde çalıştırılamaması- nı sağlar.

1. Çim toplama haznesini çıkarın.

2. Boşaltma kanalını çıkarın (15):

Halkalı cıvataları çözün (15/1).

Boşaltma kanalını (15/2) biraz dışarı çe- kin.

3. Sürücü koltuğuna oturun.

4. Fren pedalına (03/1) basın ve park frenini et-

kinleştirin (03/2, 01/5).

5. Motoru çalıştırın.

BİLGİ Motor çalışmamalıdır!

7 TRAKTÖRÜN ÇALIŞTIRILMASI

UYARI! Çim traktörü hakkında yetersiz bilgi- den doğacak tehlikeler! Çalıştırmadan önce, işletme kılavuzunu tamamen okuyun! Özellikle güvenlik uyarılarına dikkat edin! Tüm montaj çalışmalarını ve işletmeye almak için gerekli çalışmaları titizlikle ye- rine getirin. Şüphe durumunda üreticiye danışın!

7.1 Temel hazırlık önlemleri

Biçme sırasında daima sağlam ayakkabılar ve uzun pantolon giyin. Asla yalın ayak veya açık sandaletler ile biçme yapmayın.

Çim traktörünün kullanılacağı araziyi tama- men kontrol edin ve tüm taşlar, çubuklar, tel- ler, kemikler ve kapılarak fırlatılabilecek tüm diğer yabancı cisimleri kaldırın. Biçme sıra- sında da yabancı cisimlere dikkat edilmelidir.

Çalıştırma kısmında tarif edilen tüm çalışma- ları yerine getirin. Bu özellikle güvenlik terti- batlarının kontrol edilmesi için geçerlidir.

Yük çekmek için sadece çeki demiri tertibatı- nı kullanın! İzin verilen yük sınırını aşmayın.

Çim traktörü üzerinde eşya taşınması yasak- tır!

7.2 Aksesuar kullanımı

UYARI! Yanlış aksesuar veya aksesuarların yanlış kullanımından doğacak tehlike- ler! Daima sadece traktör üreticisinin orijinal aksesuarını kullanın! Her birinin ekinde bulunan kullanım kıla- vuzundaki kullanım talimatlarını dikkate alın! İzin verilmeyen aksesuar veya aksesuarların yan- lış kullanımı sonucunda kullanıcı ve üçüncü şa- hıslar için ciddi tehlikeler oluşabilir. Çim traktörü aşırı yüklenebilir. Bu durum ağır kazalara yol aça- bilir.537 Traktörün çalıştırılması

7.3 Çim traktörünün itilmesi

DİKKAT! Eğimlerde iterken doğacak tehlikeler! Çim traktörünü sadece düz alanlarda i- tin! Çim traktörü eğimlerde kontrolsüz o- larak yamaçtan aşağı hareket edebilir. Ayak hidrostatı şanzımanında Baypas kolu (12/1) sağ arka tekerlek yuvasında- dır. Baypas kilidinin kaldırılması:

1. Baypas kolunu (12/1) yukarı çekin ve yukarı-

2. Freni çözün. Çim traktörü artık itilebilir.

3. Hidrostatik şanzımanı tekrar fonksiyonel hale

getirmek için baypas kolunu (12/1) itmeden sonra yerine itin.

7.4 Motorun çalıştırılması ve durdurulması

UYARI! Yıldırım çarpması sonucunda yaralan- ma tehlikesi Cihazın yıldırım çarpmasına karşı koru- ması yoktur.

Gök gürültülü yağış altında biçme yapmayın. Motorun çalıştırılması

1. Sürücü koltuğuna oturun.

2. Sol taraftaki fren pedalını (03/1) tamamen a-

şağı bastırın ve park freni manivelası ile (03/2) sabitleyin.

3. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalteri konumunu (04/2) kontrol edin.

4. Motor devir regülatörünü (01/2) en üst konu-

ma itin. Donanım seviyesine göre orada Cho- ke işareti bulunur. Eğer yoksa özel Choke düğmesine (01/1) basın.

5. Kontak anahtarını kontak kilidine (01/3, 05)

6. Kontak anahtarını "III" konumuna çevirin ve

motor çalışana kadar orada tutun. Bilgi:Kalkış aküsünün korunması için bir ça- lıştırma denemesinin yakl. 5 saniyeden uzun sürmemesi gereklidir.

7. Kontak anahtarını bırakın, otomatik olarak "II"

konumuna dönecektir.

8. Motor devir regülatörünü (01/2) çalıştırma ko-

numuna çekin. Choke düğmeli modelde, düğ- meyi tekrar yerine itin (01/1). Motorun durdurulması

1. Biçiciyi kapatın (04/2).

2. Motor devir sayısı regülatörünü (01/2) rölanti

3. Fren pedalına (03/1) basın ve park freni ma-

nivelası ile kilitleyin (03/2).

4. Kontak anahtarını (05) "0" konumuna çevirin.

5. Kontak anahtarını çekerek çıkarın.

UYARI! Sıcak motordan doğacak tehlikeler! Motoru kapatırken, sıcak motor parçala- rının (örnek olarak egzoz) yakınlarındaki malzeme veya nesneleri tutuşturabilece- ğine dikkat edin!

7.5 Traktör ile sürüş

UYARI! Uyumsuz hızdan doğabilecek tehlike- ler! Traktörün sürüş ve frenleme durumuna alışabilmek için özellikle başlangıçta ya- vaş sürün! Her yön değişikliğinden önce sürüş hızı- nın daima sürücünün çim traktörü üze- rindeki hakimiyetini koruyacağı ve devril- meyeceği kadar oranda düşürülmesi ge- reklidir! Traktörünüz bir ayak hidrostatı şanzımanı üzerin- den tahriklidir.

7.5.1 10°C altındaki sıcaklıklarda sürüşe

1. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalterini (04/2) kontrol e- din.

2. Motoru çalıştırın ve şanzıman viskozitesinin

uygun hale gelmesi için yaklaşık 30 saniye çalıştırın. Bundan sonra traktörü sürebilirsi- niz. Biçici ancak motor birkaç dakika çalıştırıl- dıktan sonra devreye alınmalıdır.

7.5.2 Ayak hidrostatlı şanzıman ile sürüş

1. Fren pedalına (03/1) basın ve park freni ma-

nivelası ile kilitleyin (03/2).

2. Biçiciyi en yüksek kesim yüksekliğine getirin

3. Motoru çalıştırın.

4. Frene basın (03/1).TR

Traktörün çalıştırılması

5. Ayak pedalına istenilen yöne doğru yavaşça

İleri: Ayak pedalı (02/1)

Geri: Ayak pedalı (02/2)

6. Pedalı ne kadar aşağı bastırırsanız, traktör

de seçilen yöne doğru o kadar hızla hareket eder.

7. Durdurmak için ayak pedalını bırakıp fren pe-

dalına (03/1) basın. BİLGİ Traktörü terk ederken, traktörün kayma- sını engellemek için daima basılı fren pedalı üzerinden park freni manivelasını etkinleştirin!

7.5.3 Yamaçlarda sürüş ve biçmek

UYARI! Yamaçlarda sürüş sırasında meydana gelecek hatalardan doğacak tehlike- ler! Yamaçlarda sürüş sırasında özellikle dikkat edilmelidir! "Güvenli" bir yamaç yoktur. Bu nedenle aşağıdaki güvenlik uyarıları- nı özellikle dikkate alın! Tekerler boşa dönerse veya araç bir yo- kuşu çıkarken takılı kalırsa, biçici ve ek- leri ayırın. Sonra düz bir şekilde yavaşça geri doğru giderek yamacı terk edin! Dolu bir ot toplama haznesi, ağırlığı ne- deni ile çim traktörünün devrilme tehlike- sini yükseltir!

10° (%18) üzerindeki eğimlerde sürmeyin. Örnek: Bu, bir metre mesafede 18 cm yük- seklik farkı demektir.

Ani kalkış yapmayın.

Ani frenleme yapmayın.

Sürüş hızını düşük tutun.

Yamaca çapraz yönde sürmeyin.

Ani yön değiştirmeyin.

7.5.4 Çim traktörü ile biçme

Temiz bir kesim elde edebilmek için sürüş hızının çim koşullarına uygun olması gereklidir. Biçme i- çin mümkün olan sürüş hızının en fazla 2/3'ünü pedal üzerinden kullanın. Traktörün azami hızı sadece biçicinin devrede olmadığı sürüş duru- munda kullanılabilir. Normal durumda kesim yüksekliği 4 - 5 cm'dir. Bu, yükseklik ayarının (04/1) 2. veya 3. ayarına denk gelmektedir. Nemli ve ıslak otlarda daha yüksek kesim yüksekliği ile biçme yapın. Çok uzun otlar için biçim işleminin iki geçişte ya- pılması uygundur. İlk geçişte biçiciyi en yüksek a- yara getirin. İkinci geçişte, istenilen yüksekliği a- yarlayabilirsiniz.

7.5.4.1 Biçicinin devreye alınması

BİLGİ Biçici, ancak motor yaklaşık bir dakika boyunca ısıtma amacı ile çalıştırıldıktan sonra devreye alınabilir! Biçicinin devreye alınması sırasında traktörün yüksek çim alanı içinde durma- ması gerekmektedir.

1. Motoru çalıştırın.

2. Motor devir regülatörünü (01/2) çalıştırma ko-

3. Biçici kolu (04/1) ile biçiciyi en yüksek kesim

yüksekliğine ayarlayın.

4. Biçiciyi devirme şalteri (04/2) ile (konum "I")

5. Biçici kolu (04/1) ile biçiciyi istenilen kesim

yüksekliğine ayarlayın.

6. Çim traktörünü sürün.

7.5.4.2 Geri sürüşte biçme

BİLGİ Eğer sadece geri sürüş için şanzıman pedalına basılırsa biçici durdurulur.

1. "Geri sürüşte biçme" (01/4) düğmesine basın

ve 5 sn. içerisinde geri sürüş (02/2) pedalına basın. UYARI! Geri sürüşte biçme sırasında kaza tehlikesi! Geri sürüşte biçim yaparken arka alana dikkat edin! Geri sürüşte biçmeyi sadece gerektiğin- de yapın!539 Çim traktörünün temizlenmesi

7.5.4.3 Biçicinin durdurulması

UYARI! Dönmeye devam eden bıçaklardan doğan tehlikeler! Dönen/dönmeye devam eden bir bıçak eller ve ayakları kesebilir! Bu nedenle el ve ayakları bıçaklardan uzak tutun!

1. Biçiciyi devirme şalteri (Konum "0") üzerinden

(04/2) kapatın. Biçici hem durma sırasında ve hem de traktör i- lerlerken kapatılabilir. UYARI! Sıçrayan nesneler nedeni ile yaralan- ma tehlikesi! Çakıl ve taşlık alanlardan geçiş sırasın- da nesneler çalışan biçici tarafından çe- kilip fırlatılabilir.

Çim haricinde zeminler üzerinden geçerken biçiciyi daima kapatın.

7.5.4.4 Çim toplama haznesinin boşaltılması

BİLGİ Çim toplama haznesi dolduğunda, akus- tik bir sinyal duyulur. Artık haznenin bo- şaltılması gerekir.

Çim toplama haznesinin boşaltılması sürücü koltuğu üzerindeyken gerçekleştirilebilir.

Biçici çalışırken çim toplama haznesi yukarı kaldırılırsa veya çıkarılırsa, motor durur.

Çim toplama haznesi yerine uygun şekilde ta- kılmamışsa biçici çalıştırılamaz. Çim toplama haznesinin operasyon kolu ile boşaltılması

1. Operasyon kolunu (09/1) çim toplama hazne-

sinden çekin (09/a).

2. Kolu, çim toplama haznesinin açılması (09/b)

için sürüş yönüne bastırın.

3. Çim toplama haznesini, hazne yerine oturana

kadar (10/b), kol ile geriye doğru hareket etti- rin (10/a).

Optimum bir malçlama için çimler düzenli olarak (yaklaşık haftada 1 veya 2 kez) biçilmelidir. Bu durumda çim uzunluğunun 1/3'ünü kesin (örnek 6cm çim uzunluğunda 2cm biçin). Böylece kesi- len parçalar temiz bir biçimde kalan çimlerin ara- sına yayılır. Tüm çim traktörleri için malçlama kamaları opsi- yonel olarak satılmaktadır. Arka boşaltmanın malçlama için kapatılması

1. Çim toplama haznesini çıkarın.

2. Malçlama kamasını (13/1) boşaltma kanalına

3. Her iki gergi bandını (14/1), halkalı cıvatalara

4. Çim toplama haznesini yerine takın.

7.5.4.6 Biçme aralığı

Çimlerin farklı zamanlarda değişken olarak uzadı- ğını dikkate alın. İlkbahar başında daha kısa bir biçme aralığı seçmeniz tavsiye edilir. Çimlerin bü- yüme hızının yılın ilerleyen zamanlarında azal- ması ile birlikte biçme aralığını uzatın. Çimler bir süre boyunca kesilememiş ise önce daha yüksek bir biçme ayarı seçin ve iki gün son- ra daha düşük bir biçme ayarı ile tekrar biçme ya- pın.

7.5.4.7 Yüksek çimlerin biçilmesi

Otlar olağandan daha fazla uzamış ise veya çok nemli ise çimleri daha yüksek bir kesim ayarı ile biçin. Çimleri daha sonra daha düşük, normal bir ayarda yeniden biçin.

7.5.4.8 Bıçakların bakımı

Tüm kesim sezonu boyunca, ot saplarının kopa- rılmasını ve parçalanmasını önlemek için keskin bir kesme bıçağı olmasını sağlayın. Kopan ot sapları kenarlarında kahverengileşir. Bu durumda büyüme hızı düşer ve çimlere hastalık bulaşma riski artar.

Kesme bıçağını her kullanımdan sonra aşın- ma ve hasara karşı kontrol edin! Gerektiğinde yetkili servise başvurun.

Bıçakları değiştirirken sadece orijinal yedek bıçak kullanın. 8 ÇİM TRAKTÖRÜNÜN TEMİZLENMESİ Optimum bir faaliyet ve uzun bir çalışma ömrü i- çin çim traktörünün düzenli olarak temizlenmesi gereklidir. Çim traktörünü her kullanımdan sonra yapışan kirlerden temizleyin. Temizlik için yüksek basınçlı temizleyici kullan- mayın. Yüksek basınçlı bir temizlik cihazı veya bahçe hortumundan çıkan su, elektrik sistemi ve- ya rulmanların hasar görmesine yol açabilir. Özellikle motor, şanzıman ve avara kasnaklar ile tüm elektrik aksamının su ile temas etmemesi ge- reklidir.TR

Taşıma UYARI! Temizlikten doğan tehlikeler! Tüm temizlik çalışmaları için aşağıdaki- ler geçerlidir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Temizlik için çıkarılan koruma terti- batının temizlikten sonra tekrar mon- te edilmesi gereklidir.

YANMA TEHLİKESİ: Çim traktörünü ancak soğuduktan sonra temizleyin. Motor, şanzıman ve egzoz çok sı- caktır!

KESİLME TEHLİKESİ: Kesme terti- batı üzerindeki çalışmalarda keskin bıçaklara dikkat edin. Çok bıçaklı bi- çicilerde bir kesim aletinin hareket ettirilmesi bir başkasının hareketine neden olabilir!

8.1 Çim toplama haznesinin temizlenmesi

Bunun için çim toplama haznesini çıkarın ve haz- neye içten ve dıştan bir hortumla su sıkın. Sıkı yapışmış kirler dikkatlice, örneğin bir fırça ile ka- zınmalıdır. Özellikle dokuma kılıflı çim toplama haznelerinde dokumaya zarar vermemeye dikkat edin. BİLGİ Çim toplama haznesini temizlikten önce tarif edildiği şekilde boşaltın. Dolu bir çim toplama haznesi güvenli bir şekilde çıka- rılmak için fazla ağırdır. Bir çim toplama haznesinin çıkarılması (220 l, 250 l)

2. Çim toplama haznesini hafifçe kaldırın.

3. Çim toplama haznesini yukarı doğru kaldıra-

rak çıkarın. Bir çim toplama haznesinin çıkarılması (300l)

2. Gazlı amortisörleri traktörden sökün ve bun-

ları çim toplama haznesinin bağlantı yerlerine takın.

3. Çim toplama haznesini hafifçe kaldırın.

4. Çim toplama haznesini çıkarın.

8.2 Gövde, motor ve şanzımanın

temizlenmesi DİKKAT! Su girmesi nedeni ile elektrik tesisatı- nın hasar görmesi! Traktörün su ile temizliği sırasında, su- yun elektrik tesisatına girmemesine dik- kat edin! Motor ve tüm rulmanlı yerleri (tekerlekler, şanzı- man, bıçak rulmanları) su veya basınçlı temizleyi- ci ile temizlemeyin. Ateşleyiciye, karbüratöre ve hava filtrelerine giren su arızalara yol açabilir. Rulmanlardaki su, yağ- lanmanın eksilmesine ve rulmanlar üzerinde arı- zaya neden olabilir. Kir ve çim artıklarının temizlenmesi için bir bez, el süpürgesi, uzun saplı fırça ve benzeri kullanın.

8.3 Boşaltma kanalının temizlenmesi

Düzenli bir temizlik ile kesim yüksekliği ayarının kolayca yapılabilmesi sağlanır. Boşaltma kanalı iki birbirine geçmiş parçadan o- luşur. Alt kısım biçici gövdesine sıkı biçimde otur- muştur. Üst kısım temizlik için çıkarılabilir.

1. Çim toplama haznesini çıkarın.

2. Boşaltma kanalının sol ve sağındaki cıvatala-

3. Boşaltma kanalını (15/2) arka kısımdan geri-

ye doğru çekerek çıkarın.

4. Üst ve alt boşaltma kanalını iyice temizleyin.

5. Boşaltma kanalını arka kısma takın. Bunu ya-

parken, üst ve alt kısmın düzgün bir şekilde birleşmesine dikkat edin.

6. Sabitleme cıvataları ile yerine vidalayın.

7. Çim toplama haznesini monte edin.

9 TAŞIMA UYARI! Devrilen cihaz nedeni ile ezilme tehli- kesi! Cihazın ağırlığı nedeni ile insanlar ağır yaralanabilir.

Cihazı nakliye için bir taşıta yükler- ken veya indirirken çok dikkatli olun! Çim traktörünün taşıma araçları ile (örnek araba römorku) taşınması sırasında biçicinin, biçme süspansiyonunun yükünün alınması için alttan desteklenmesi gereklidir.541 Bakım ve koruyucu bakım Taşıma sırasında nakliye aracının yeterince yük- leme ağırlığı kaldırabildiğine ve çim traktörünün uygun biçimde emniyete alınmış olduğuna dikkat edin.

10 BAKIM VE KORUYUCU BAKIM

Bakım sırasında doğacak tehlikeler! Tüm bakım çalışmaları için aşağıdakiler geçerli- dir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Bakım çalışmaları için sökülen koruma terti- batının, bakımdan sonra yeniden monte edil- mesi gereklidir.

YANMA TEHLİKESİ: Çim traktörü üzerinde, ancak soğuduktan sonra çalışma yapın. Motor, şanzıman ve eg- zoz çok sıcaktır!

KESİLME TEHLİKESİ: Kesme tertibatı üzerindeki çalışmalarda kes- kin bıçaklara dikkat edin. Çok bıçaklı biçiciler- de bir kesim aletinin hareket ettirilmesi bir başkasının hareketine neden olabilir.

Parçaların değiştirilmesi durumunda sadece orijinal yedek parçaların kullanılması gerekli- dir.

Şüphe durumunda daima bir yetkili servise başvurun veya üretici ile iletişime geçin.

Aşağıdaki çalışmalar kullanıcı tarafından uygula- nabilir. Tüm diğer bakım, servis ve tamir işlerinin yetkili bir servis atölyesinde gerçekleştirilmesi ge- reklidir. Lütfen ayrıca yağlama planına göre tavsiye edil- miş olan yıllık yağlamaları dikkate alın. BİLGİ Yoğun kullanım ve yüksek ısı durumun- da yukarıdaki tablodan daha sık bakım aralıkları gerekebilir. İşlem Her kulla- nımdan önce Her kulla- nımdan sonra İlk 5 saat- ten sonra Her 25 saatlik çalışma süresi sonunda Her 50 saatlik çalışma süresi sonunda Her de- polama- dan önce Motor yağı seviyesini kontrol edin

Motor yağını değiştirin

Hava filtresini değiştirin

Freni kontrol edin (düz yolda deneme frenlemesi)

Lastik basıncını kontrol edin X Biçme bıçağını kontrol edin X Gevşek parçalar olup olma- dığını kontrol edin X X Kayışı kontrol edin (gözle kontrol)

Çim traktörünün temizlenme-

Motor üzerindeki hava giriş ızgarasını temizleyin

Bakım ve koruyucu bakım İşlem Her kulla- nımdan önce Her kulla- nımdan sonra İlk 5 saat- ten sonra Her 25 saatlik çalışma süresi sonunda Her 50 saatlik çalışma süresi sonunda Her de- polama- dan önce Şanzımanı çim ve biçme ar- tıklarından temizleyin X X )* Motor üreticisinin kullanım kılavuzuna bakın

Hareketli parçaların pürüzsüz çalışmasını sağla- mak için aşağıdaki yerlerin yılda bir yağlanmasını tavsiye ederiz. Yağlama yapmadan önce tüm yağlanacak alanla- rı bir bezle temizleyin. Olası bir paslanmayı önle- mek için su kullanmayın. Yağlama yerleri:

Sağ ve sol aks bacağındaki yağ memelerini (18/1) çok amaçlı yağ ile gresleyin.

Ön aks çerçeve rulmanlarını (18/2) sprey yağ ile yağlayın.

Direksiyon kutusundaki dişli segmentini (19/1) ve direksiyon pinyonunu çok amaçlı yağ ile yağlayın.

Ön aks (20/1) ve arka aks (20/2) makaralı ya- tak (17/1) ve göbeğini çok amaçlı yağ ile yağ- layın. BİLGİ Aksların ve rulmanların greslenebilmesi için ön ve arka tekerlerin sökülmesi ge- reklidir.

Dönme ve rulman yerleri: Tüm hareketli dön- me ve rulman yerlerinin yağlanması.

10.3 Tekerlek değişimi

Tekerlek değişimi sadece yatay ve sağlam bir ze- min üzerinde gerçekleştirilebilir.

1. Çim traktörünü kapatın ve kontak anahtarını

2. Fren pedalını (03/1) tamamen bastırın ve

park freni manivelası (03/2) ile kilitleyin.

3. Çim traktörünü takozlar ile kaymaya karşı

emniyete alın. Takozları kaldırılmayacak olan tarafta yerleştirin.

4. Çim traktörünü uygun bir kriko ile (örnek ma-

kaslı kriko) değişmesi gereken tekerleğin ol- duğu taraftan kaldırın. Traktörü, değişmesi gereken tekerlek serbestçe dönene kadar kaldırın. Dikkat! Cihazda hasar tehlikesi. Kaldırma sırasında hiçbir traktör parçasını eğmemeye dikkat edin. Krikoyu sadece sağ- lam metal parçalarının altına yerleştirin.

5. Çim traktörünü şasinin taşıyıcı bir parçasının

altından sağlam bir altlık ile (örnek ahşap kü- tükler) krikonun kayması veya devrilmesi du- rumunda dahi inmeyeceği şekilde emniyete alın.

6. Koruma kapağını (16/1) çıkarın.

7. Koruma diskini (16/2) bir tornavida ile sökün.

Herhangi bir parçanın kaybolmamasına dik- kat edin.

8. Rondelayı (16/3) çıkarın.

Tekerleği akstan çekerek sökün. Bilgi:Arka tekerleklerin akstan çıkarılması sırasında eşleme yayını kaybetmeyin!

10. Tekrar monte etmeden önce aksı ve tekerlek

delgisini temizleyin ve her ikisini de çok a- maçlı yağ ile gresleyin.

Tekerleği aksa takın. Bilgi:Arka tekerleklerin takılması sırasında arka tekerleklerin ve eşleşme yayının somun- larının, geçirme sırasında eşleşme yayının güç kullanmadan itilebileceği şekilde konum- landırılması gereklidir.

12. Rondelayı aksa takın.

13. Koruma diskini aks üzerindeki somuna bastı-

rın. Bunun için gerektiğinde bir kerpeten kul- lanıyorsanız, kerpeten ile aksa zarar verme- meye dikkat edin.

14. Koruma kapağını aksa takın.

15. Koruma altlığını çıkarın ve traktörü dikkatlice

kriko ile yere indirin.

10.4 Çalıştırma aküsü

Çim traktörünün gönderi kapsamına çalıştırma a- küsü için doldurma cihazı dahil değildir. Tam akü tanımı: Akü kutusuna bakın. Çalıştırma aküsü motor koruma kapağının altındadır. Çalıştırma aküsü prensip olarak fabrika çıkışında doludur.543 Bakım ve koruyucu bakım Güvenlik uyarıları UYARI! Çalıştırma aküsünün yanlış kullanımı sonucunda oluşabilecek tehlikeler! Akünün yanlış kullanımı sonucunda olu- şabilecek tehlikelerin önlenebilmesi için aşağıdaki noktaları dikkate alın!

Çalıştırma aküsünün, açık ateşin doğrudan yakınına konmaması, yakılmaması ve kalori- fer peteklerinin üzerine bırakılmaması gerek- mektedir. Patlama tehlikesi vardır.

Çalıştırma aküsünü, kış depolaması için kuru bir mekanda (10 - 15°C) muhafaza edin. De- polama sırasında donma sıcaklığının altında- ki ısılardan kaçınılmalıdır.

Çalıştırma aküsünü uzun süre boyunca boş halde tutmayın. Çalıştırma aküsü uzun bir sü- re kullanılmadığında uygun bir şarj aleti ile doldurulmalıdır.

Çalıştırma aküsünü parçalamayın. Elektrolit sıvısı (sülfürik asit) ciltte ve kıyafetlerde ya- nıklar oluşmasına neden olur - derhal bol su ile yıkayın.

Çalıştırma aküsünü temiz tutun. Sadece kuru bir bez ile silin. Su, benzin, inceltici veya ben- zeri sıvı kullanmayın!

Bağlantı kutuplarını temiz tutun ve kutup yağı ile yağlayın.

Bağlantı kutuplarını kısa devre yaptırmayın. Çalıştırma aküsünün doldurulması Doldurmanın gerekli olduğu durumlar:

Kış için depolamadan önce.

Cihazın uzun süre durması durumunda (3 ay- dan fazla). UYARI! Çalıştırma aküsünün yanlış doldurul- masından doğan tehlikeler! Şarj aletinin doldurma akımının 5A ve yükleme geriliminin de azami 14,4V ü- zerinde olmaması gereklidir. Daha yük- sek yükleme geriliminde çalıştırma akü- sünün patlama tehlikesi vardır! Akü üzerindeki çalışmalar sırasında dai- ma kontak anahtarını yerinden çıkarın. Bakım gerektirmeyen ve gaz sızdırmayan bu a- künün özel olarak buna uygun bir şarj aleti ile dol- durulmasını tavsiye ederiz (yedek parça dükkan- larında bulunur). Çalıştırma aküsünün doldurulmasından önce şarj aletinin üreticisinin kullanım kılavuzunu okuyun. DİKKAT! Kısa devre tehlikesi! Bir kısa devreyi önleyebilmek için eksi kabloyu (-) aküye ilk olarak takın veya çıkarın! Akü üzerindeki çalışmalar sırasında dai- ma kontak anahtarını yerinden çıkarın!

1. Kontak anahtarını yerinden çıkarın (05).

2. Motor kaputunu açın.

3. Şarj aletinin kıskaçlarını akünün bağlantı ku-

tuplarına bağlayın. BİLGİ Kutuplara dikkat edin:

Kırmızı kıskaç = Artı kutup (+)

Siyah kıskaç = Eksi kutup (-)

4. Şarj aletini elektrik ağına bağlayın ve çalıştı-

10.5 Biçicinin çıkarılması

Traktörün kış hizmetinde kullanılması ve kayışın değiştirilmesi için biçicinin sökülmesi gereklidir.

1. Ön tekerlekleri (29/1) sonuna kadar sola çevi-

2. Çim toplama haznesini (30/1) çıkarın.

3. Boşaltma kanalını (15/2) çıkarın.

4. Mil desteğinin silindirik vidasını (31/1) 5-6 tur-

5. Biçiciyi (32/1) kesme yüksekliği ayar kolu

(32/2) ile en düşük yüksekliğe indirin.

6. Biçicinin gerilim yayını (33/1) kancasından çı-

7. Biçiciyi (34/1) kesme yüksekliği ayar kolu

(34/2) ile en tekrar en yüksek konuma çıka- rın.

8. Kayışı (35/1) yerinden çıkarın (35/a).

9. Kayışı (36/1) motorun kayış makarasından

10. Biçiciyi (32/1) kesme yüksekliği ayar kolu

(32/2) ile tekrar en düşük yüksekliğe indirin.

11. Biçicinin tutma yayındaki güvenlik pimlerini (4

adet) (38/1) çıkarın.

12. Sabitleme yaylarını cıvata üzerinden çekerek

13. Biçiciyi sürüş yönünde sağ taraftan çekerek

10.6 Kayışın değiştirilmesi

1. Güvenlik somunlarını (6 adet) (21/1) çıkarın.

2. Kayış kanalını (22/1) yerinden çıkarın.

3. Biçicinin sağ kapağını (23/1) yerinden çıkarın

4. Biçicinin sol kapağını (24/1) yerinden çıkarın

5. Germe makarasındaki (25/2) cıvatayı (25/1)

kayışı (25/3) yerinden çıkarılabilene kadar gevşetin.

BİLGİ Kayışın yönü ve yeri tipe göre değişiklik gösterir. Biçicinin üzerindeki bilgi çıkart- malarını dikkate alın. Yeni kayışın takılması

1. Kayışı hafifçe gevşetilmiş makaraya takın ve

makarayı tekrar sıkın (27, 28).

2. Kayışı sırasına göre (27/a – d, 28/a – d) ma-

karaların etrafına geçirin ve kayışın yönünü dikkate alın. 11 DEPOLAMA Çim traktörünün, hava koşullarından, özellikle nem, yağmur ve uzun süreli doğrudan güneş ı- şınlarından korunacak şekilde depolanması ge- rekmektedir. Çim traktörünü asla deposunda yakıt varken, ya- kıt buharlarının açık ateş veya kıvılcım ile temas edebileceği bir bina içerisinde muhafaza etmeyin. Çim traktörünü sadece motorlu araçların konula- bileceği mekanlarda muhafaza edin. Çim traktörünü, kış gibi uzun süreli depolamalar- da mümkün ise dolu depo ile tutmayın. Yakıt bu- harlaşabilir. Uzun süreli depolamalarda, tortu birikimi ve buna bağlı olarak çalıştırma sorunları oluşmaması için depo ve karbüratör içerisindeki yakıt boşaltılmalı- dır. Bunun için yetkili servisinize danışın.

12 ARIZALAR DURUMUNDA YARDIM

DİKKAT! Yaralanma tehlikesi Keskin kenarlı ve hareketli parçalar ya- ralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışmalarında her zaman koruyucu eldiven takın! BİLGİ Bu tabloda açıklanmamış veya tarafınız- dan giderilemeyen arızalar durumunda, lütfen müşteri hizmetlerine başvurun. Arıza Nedeni Giderme Motor çalışmıyor. Yakıt eksikliği. Depoyu doldurun; depo havalandırması- nı kontrol edin; yakıt filtresini kontrol e- din. Depoda kötü, kirli, eski yakıt var. Daima temiz kaplar içerisinden taze ya- kıt kullanın; karbüratörü temizleyin (Yet- kili servis atölyesinde). Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın). Çalıştırma kıvılcımı yok. Bujiyi temizleyin, gerekirse yenisi ile de- ğiştirin, buji kablosunu kontrol edin, marş motorunu kontrol edin (Yetkili ser- vis atölyesinde). Birden fazla çalıştırma denemesi nedeni ile motor yanma odasın- da fazla yakıt mevcut. Bujiyi yerinden sökün ve kurulayın. Marş motoru çalışmı- yor. Boş veya zayıf çalıştırma aküsü. Çalıştırma aküsünü doldurun.545 Arızalar durumunda yardım Arıza Nedeni Giderme Sürücü koltuğunun güvenlik şal- teri çalışmıyor. Koltuk üzerine tamamen oturun; şalter bozuk. Fren pedalındaki güvenlik şalteri çalışmıyor. Fren pedalını tamamen aşağı bastırın. Biçici etkin. Biçiciyi devreden çıkarın. Çalıştırma aküsü kablosunda (+) sigorta. Sigortayı kontrol edin, gerekirse değişti- rin. Motor performansı a- zalıyor. Çok yüksek veya çok nemli çim. Kesim yüksekliğini değiştirin; biraz geri sürerek biçici için serbest alan yaratın. Boşaltma kanalı/biçici yuvası tı- kalı. Motoru kapatın ve kontak anahtarını çı- karın! Boşaltma kanalı/biçici yuvasını temizle- yin. Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın). Karbüratör ayarı doğru değil. Ayarı kontrol ettirin (Yetkili servis atölye- sinde). Bıçak aşırı aşınmış. Bıçağı değiştirin (Yetkili servis atölyesin- de). Sürüş hızı çok yüksek. Sürüş hızını düşürün. Çim traktörü çok fazla titreşiyor. Biçici hasar görmüş. Biçiciyi kontrol ettirin (Yetkili servis atöl- yesinde). Çim traktörü hareket etmiyor. Hidrostat tahrikinde: Sürüş işlevi yok. Baypas manivelasını çalıştırma konu- muna getirin (bkz. Bölüm 7.3 "Çim trak- törünün itilmesi", sayfa537). Temiz olmayan kesim. Bıçak aşınmış, keskin değil. Bıçağı değiştirin veya bileyin. Bilenmiş bıçakları dengeleyin (Yetkili servis atöl- yesinde)! Yanlış kesim yüksekliği. Kesme yüksekliği düzeltilmelidir. Çok düşük motor devir sayısı. Azami devir sayısını ayarlayın. Sürüş hızı çok yüksek. Sürüş hızını düşürün. Tekerlekler üzerinde farklı ba- sınç var. Doğru basınca ulaşana kadar şişirin. Tekerleğin basıncını ölçün. Çim toplama haznesi dolmuyor. Kesme yüksekliği çok düşük a- yarlanmış. Kesme yüksekliği düzeltilmelidir. Çimler nemli - hava akımı tara- fından taşınabilmek için fazla a- ğır. Çimler kuruyana kadar biçme zamanını erteleyin. Bıçak aşırı aşınmış. Bıçağı değiştirin. (Servis atölyesi) Çimler çok yüksek. Çimleri 2 kez biçin:TR

1. Geçiş: En yüksek kesim yüksekli-

2. Geçiş: İstenilen kesim yüksekliği.

Dokuma torba tıkalı – hava geçi- şi yok. Dokuma torbayı temizleyin. Boşaltma kanalı biçici yuvası kir- lenmiş. Boşaltma kanalı/biçici yuvasını temizle- yin. Doluluk göstergesi cevap vermiyor. Doluluk gösterge kolunda biçme artıkları var. Doluluk gösterge kolundaki biçme artık- larını temizleyin. Sonra rahat hareket et- mesi konusunda kontrol edin. Tahrik, fren, debriyaj ve biçici. Sadece yetkili serviste kontrol ettirin! 13 GARANTİ Cihazdaki muhtemel malzeme veya üretim hatalarını, ayıplı maldan doğan hakların yasal zaman aşımı süresi içinde, kendi seçimimize bağlı olarak onarım veya değiştirme yoluyla gideririz. Zaman aşımı sü- resi, her durumda ürünün satın alınmış olduğu ülkedeki hukuka göre belirlenir. Garanti taahhüdümüz aşağıdaki durumlarda ge- çerlidir:

Bu işletim talimatı dikkate alınmalıdır

Amacına uygun kullanım

Orijinal yedek parça kullanımı Garanti aşağıdaki durumlarda geçerliliğini kaybe- der:

İzinsiz onarım denemeleri

İzinsiz teknik değişiklikler

Amacına uygun olmayan kullanım Garanti dışında kalan hususlar şunlardır:

Boyadaki, normal yıpranmaya bağlanabilecek olan hasarlar

Yedek parça kartında xxxxxx (x) çerçeve ile işaretlenmiş olan aşınmaya tabi parçalar

İçten yanmalı motorlar (burada ilgili motor üreticilerinin garanti hükümleri geçerlidir) Garanti süresi, ilk nihai alıcının satın alımı ile başlar. Tarih ve satın alma belgesi belirleyicidir. Bu be- yan ve orijinal satın alma belgesiyle beraber satıcınıza veya en yakın yetkili servis merkezine başvu- run. Satın alan kişinin, satıcıya karşı ayıplı maldan doğan hakları bu beyan tarafından etkilenmez.547 GarantiAL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | Telefax: (+49)8221/203-8199 | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
