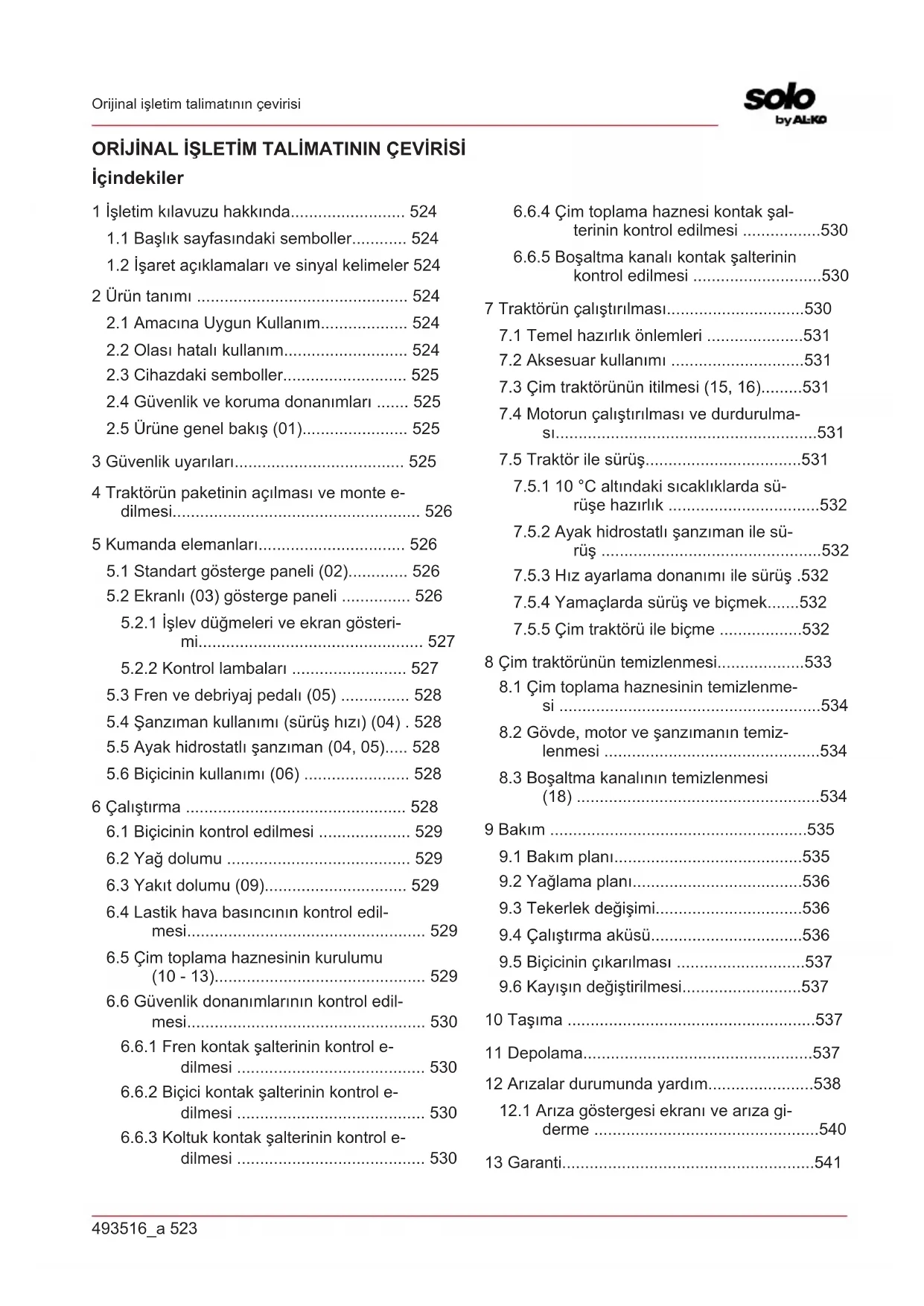

KULLANIM KILAVUZU T 20105 HDE V2 SOLO

1.1 Başlık sayfasındaki semboller............ 524

1.2 İşaret açıklamaları ve sinyal kelimeler 524

2 Ürün tanımı .............................................. 524

2.1 Amacına Uygun Kullanım................... 524

2.2 Olası hatalı kullanım........................... 524

2.3 Cihazdaki semboller........................... 525

2.4 Güvenlik ve koruma donanımları ....... 525

2.5 Ürüne genel bakış (01)....................... 525

3 Güvenlik uyarıları..................................... 525 4 Traktörün paketinin açılması ve monte e- dilmesi...................................................... 526 5 Kumanda elemanları................................ 526

5.2.1 İşlev düğmeleri ve ekran gösteri-

5.4 Şanzıman kullanımı (sürüş hızı) (04) . 528

5.5 Ayak hidrostatlı şanzıman (04, 05)..... 528

5.6 Biçicinin kullanımı (06) ....................... 528

6 Çalıştırma ................................................ 528

6.4 Lastik hava basıncının kontrol edil-

mesi.................................................... 529

6.5 Çim toplama haznesinin kurulumu

(10 - 13).............................................. 529

6.6 Güvenlik donanımlarının kontrol edil-

6.6.2 Biçici kontak şalterinin kontrol e-

6.6.4 Çim toplama haznesi kontak şal-

terinin kontrol edilmesi .................530

6.6.5 Boşaltma kanalı kontak şalterinin

kontrol edilmesi ............................530 7 Traktörün çalıştırılması..............................530

7.1 Temel hazırlık önlemleri .....................531

7.2 Aksesuar kullanımı .............................531

7.3 Çim traktörünün itilmesi (15, 16).........531

7.4 Motorun çalıştırılması ve durdurulma-

sı.........................................................531

7.5 Traktör ile sürüş..................................531

7.5.1 10°C altındaki sıcaklıklarda sü-

7.5.3 Hız ayarlama donanımı ile sürüş .532

7.5.4 Yamaçlarda sürüş ve biçmek.......532

7.5.5 Çim traktörü ile biçme ..................532

8 Çim traktörünün temizlenmesi...................533

8.1 Çim toplama haznesinin temizlenme-

si .........................................................534

8.2 Gövde, motor ve şanzımanın temiz-

lenmesi ...............................................534

8.3 Boşaltma kanalının temizlenmesi

(18) .....................................................534 9 Bakım ........................................................535

9.1 Bakım planı.........................................535

9.2 Yağlama planı.....................................536

9.3 Tekerlek değişimi................................536

9.4 Çalıştırma aküsü.................................536

9.5 Biçicinin çıkarılması ............................537

9.6 Kayışın değiştirilmesi..........................537

10 Taşıma ......................................................537 11 Depolama..................................................537 12 Arızalar durumunda yardım.......................538

12.1 Arıza göstergesi ekranı ve arıza gi-

Almanca versiyonda orijinal işletim talimatı söz konusudur. Tüm diğer dil versiyonları ori- jinal işletim talimatının çevirileridir.

İşletim kılavuzunu daima cihaz hakkında bil- giye ihtiyaç duyduğunuzda içerisinden bilgi a- lacak şekilde saklayın.

Cihazı sadece bu işletim kılavuzu ile başka kişilere verin.

Bu işletim kılavuzunun içerisindeki güvenlik ve uyarı bilgilerini okuyun ve dikkate alın.

Çim traktörleri değişik donanım çeşitleri ile teslim edilir. Lütfen resimlerin orijinalden bi- raz değişiklik gösterebileceğini dikkate alın. Eğer talimatları anlamakta zorlanırsanız, lüt- fen bir yetkili servise veya üreticiye danışın.

Ekli montaj kılavuzunu ve benzinli motorun işletim kılavuzunu dikkate alın.

1.1 Başlık sayfasındaki semboller

Sembol Anlam İşletime almadan önce bu işletim kı- lavuzunu dikkatlice okuyun. Bu, gü- venli çalışma ve sorunsuz kullanım için ön koşuldur. İşletim talimatı Benzinli testereyi açık alevlerin ya da ısı kaynaklarının yakınında işlet- meyin.

1.2 İşaret açıklamaları ve sinyal kelimeler

TEHLİKE! Gerçekleşebilecek tehlike duru- munu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur. UYARI! Olası bir tehlike durumunu gösterir – kaçınılmaz ise – ölüme ve ağır yaralanmalara neden olur. DİKKAT! Olası bir tehlike durumunu gösterir – kaçınılmaz ise – hafif veya küçük yaralanmala- ra neden olur. DİKKAT! Bir durumu gösterir – kaçınılmaz ise – maddi hasarlara neden olur. BİLGİ Daha iyi anlaşılma ve kullanım için özel notlar.

Arkadan boşaltmalı çim traktörleri değişik dona- nımlarda üretilmektedir. Bu kılavuzda yer alan a- şağıdaki tanıtımlarda lütfen sizin çim traktörünüze uyan tanımı okuduğunuza dikkat edin. Çim traktörünün özellikleri:

Bıçak kavraması: elektromanyetik

Hazne boşaltma: elektrikli, teleskopik kollu Ayrıca malçlama, motor tipi, motor performansı ve kesim genişliğinde farklar vardır. Tip farkları:

2.1 Amacına Uygun Kullanım

Çim traktörü azami 10° (%18) eğimli, özel ev ve hobi bahçelerinin biçilmesine uygundur. Malçla- ma gibi ilave uygulamalar ancak orijinal aksesu- arların kullanımı ve azami yük değerleri içerisinde kalınması şartı ile mümkündür. Bu cihaz sadece özel alanda kullanım için ön gö- rülmüştür. Her türlü diğer kullanım, ayrıca izinsiz değişiklikler ve eklemeler amacı dışında olarak algılanır ve garantinin geçersiz olmasına ayrıca uygunluğunu (CE işareti) kaybetmesine ve üretici tarafından kullanıcının veya üçüncü şahısların hasar sorumluluğunu reddetmesine neden olur.

2.2 Olası hatalı kullanım

Çim traktörünün tasarımı, kamusal parklar, spor alanları, tarım ve orman alanları gibi yerlerdeki ti- cari kullanımlara uygun değildir. UYARI! Çim traktörünün aşırı yüklenmesi durumundaki tehlikeler! Özellikle bir römork kullanmanız durumunda uygun çekme yükleri ve yokuş/iniş değerlerini aşmamaya dikkat edin. Aşı- rı yüklenme çim traktörünün fren gücünü aşabilir ve tehlikeli durumlara yol açabilir! BİLGİ Çim traktörünün trafikte kullanım izni olmadığını ve bu nedenle kamusal yollarda kulla- nılamayacağını dikkate alın!493516_a 525 Güvenlik uyarıları

2.3 Cihazdaki semboller

İşletime almadan önce kullanım kılavuzunu okuyun! Biçme sırasında, özellikle çocuk- lar ve hayvanlar başta olmak ü- zere başka kişilerin uzak tutulma- sı gerekmektedir. Bakım ve tamir işlerine başlama- dan önce kontak anahtarını çıka- rın! Dikkat tehlike! Elleri ve ayakları kesme tertibatından uzak tutun! Eğimi 10° (%18) üzerindeki ya- maçlarda sürmeyin! Tehlike: Buraya basmayın! Sıcak yüzeyler nedeni ile yanma tehlikesi!

2.4 Güvenlik ve koruma donanımları

UYARI! Kaldırılmış veya manipüle edil- miş koruma donanımları nedeni ile tehlike! Kaldırılmış veya manipüle edilmiş koruma dona- nımı ile her türlü kullanım yasaktır. Arızalı koruma donanımları derhal tamir edilmeli veya değiştiril- melidir! Koruma donanımları arasında şunlar sayılabilir:

Biçici kontak şalteri

Çim toplama haznesi kontak şalteri

Koltuk kontak şalteri

Boşaltma kanalı kontak şalteri

2.5 Ürüne genel bakış (01)

No. Yapı parçası 1 Direksiyon 2 Gösterge paneli 3 Fren pedalı 4 Motor kaputu 5 Şanzımanı tetikleme geri 6 Şanzımanı tetikleme ileri 7 Biçici 8 Kesme yüksekliği ayarı 9 Şanzıman baypas 10 Çim toplama haznesi sensörü 11 Hazne tetiklemesi 12 Çim toplama haznesi 13 Sürücü koltuğu 14 Elektrikli hazne tetiklemesi* 15 Fren pedalı için park kilidi manivela-

16 Hız ayarlama donanımı kolu*

Donanım değişebilir ve modele bağlıdır

İşletim kılavuzu hakkında bilgisi olmayan ço- cuklar veya diğer kişiler cihazı kullanamaz.

Kullanıcının asgari yaşı hakkındaki yerel yö- netmelikleri dikkate alın.

Çocukları ve gençleri cihazla oynamamaları konusunda uyarın.

Çimleri sadece gündüz ışığında ya da çok iyi aydınlatma yapılmışsa biçin.

Üçüncü kişileri tehlikeli alanlardan uzak tutun.

Kullanıcı, başka kişilerin ve onların mallarının karıştığı kazalardan sorumludur.

Sadece orijinal yedek parça ve orijinal akse- suar kullanın.

Cihazdaki onarımlar, üretici veya bir üretici müşteri hizmetleri noktası tarafından yapıl- malıdır.

Çim traktörünün yola çıkması yasaktır ve tra- fiğe açık yollarda sürülmemelidir.TR 526 493516_a Traktörün paketinin açılması ve monte edilmesi

Gök gürlerken çim biçmeyin. Yıldırım çarp- masına karşı koruma yoktur.

Makinede başka bir kişi taşınmamalıdır.

10°’den (18%) fazla eğimli yamaçlarda çim biçmeyin.

Tepki yeteneğini olumsuz etkileyen alkol, ilaç veya uyuşturucu madde kullanımından sonra çim traktörü ve/veya traktörüne sabitlenmiş bir aksesuarla çalışılmamalıdır.

Çimleri her zaman yamacın enine biçin.

Yerel yönetimlerin izin verdiği çalışma saatle- rine riayet edin.

Çim traktörü kendi ağırlığından dolayı ağır yaralanmalara neden olabilir. Çim traktörünü nakliye için bir taşıta yüklerken veya indirir- ken çok dikkatli olun.

Bu çim traktörünün bir araçla çekilmesine izin verilmez. Kamuya açık yollarda nakliye için uygun bir araç kullanılmalıdır.

Çim traktörünü kötü havalandırılan çalışma yerlerinde (örn. garajlarda) çalıştırmayın. Bu egzoz gazlarında zehirli karbonmonoksit ve diğer zararlı maddeler bulunur. 4 TRAKTÖRÜN PAKETİNİN AÇILMASI

Traktörün paketinin açılması ve montajı için ekte- ki montaj kılavuzunu dikkate alın. BİLGİ Ayrıca ekli benzinli motor işletim kı- lavuzunu da dikkate alın. UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilme- den kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe durumunda, devreye almadan önce, montajın doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin! 5 KUMANDA ELEMANLARI Aşağıda arkadan boşaltmalı çim traktörünün kontrol elemanları gösterilmektedir. Lütfen, çim traktörünüze uyan kılavuzu okuduğunuza dikkat edin.

5.1 Standart gösterge paneli (02)

Aşağıda standart gösterge panelinin elemanları gösterilmektedir. Motor devir sayısının ayarlanması BİLGİ Düzenleyicinin sürüş sırasında kul- lanımının hıza etki ettiğini dikkate alın! Entegre Choke’lu ayarlayıcıda: Ayarlayıcı (02/2) kaydırılarak motor devir sayısı artırılıp azaltılır. En üst konumda Choke devreye alınır. Choke'un devreye alınması: Düzenleyiciyi en üst konuma Choke işaretine ittirin. Bu konumu sadece motoru çalıştırmak için kullanın. Bilgi: Bazı traktör modellerinde gösterge panelinde ayrı bir Choke düğmesi (02/1) vardır. Bu modellerde, traktörü çalıştır- mak için bunun ayrıca çekilmesi gerekli- dir. Motor çalıştığında düğmeyi tekrar ya- vaşça yerine itin! Biçme operasyonu: Bu pozisyonda motor azami devir sayısında çalışmaktadır. Rölanti: Bu pozisyonda motor en düşük devir sayısında çalışmaktadır. Ateşleme kilidi (02/4) Konum İşlev 0 Motor kapalı. Kontak anahtarı yerinden çıkarılabi- lir. I Farlar açık. Motorun çalıştırılmasından sonra bu konumda farlar açılır. II İşletim konumu, motor çalışırken. III Motorun çalıştırılması için çalıştırma konumu. Motor çalışır çalışmaz anahtarı bıra- kın. Anahtarı bırakınca işletim konu- mu II'ye döner.

5.2 Ekranlı (03) gösterge paneli

Çim traktörünüzde standart gösterge panelinin üst kısmında ekran varsa bu bölümü okuyun.493516_a 527 Kumanda elemanları

5.2.1 İşlev düğmeleri ve ekran gösterimi

Poz. Tanım İşlev 03/2 Ekranda şunlar gösterilir:

Günlük çalışma saatleri (virgülden sonra ondalık haneli göste- rim) Bilgi: Günlük çalışma saatleri ondalık sistemde gösterilir (1,5saat = 1saat 30dakika). veya

Toplam çalışma saatleri (virgülden sonra ondalık hanesiz gös- terim) Bilgi: Kontak anahtarı konum I’e çevrilince toplam çalışma sa- atleri sayılmaya başlar. 03/5 Ekran gösterimine geçmek için:

Toplam çalışma saatleri

Günlük çalışma saatleri

Akü gerilimi Bilgi: Kontak anahtarı ateşleme kilidinde “I” konumunda kalırsa toplam çalışma saatleri ilerlemeye devam eder. 03/13 Günlük çalışma saatlerinin “0” konumuna getirilmesi veya sıfırlan- ması. Bilgi: Toplam çalışma saatleri değil, sadece günlük çalışma saat- leri “0” konumuna getirilebilir veya sıfırlanabilir.

5.2.2 Kontrol lambaları

Poz. Tanım Gösterge lambası yanıyor: 03/1

Marş aküsü arızalı ve tamamen deşarj olduğunda.

Motor – akü kablo hattı kopmuştur.

Sigorta arızası (15 A-mavi).

Motordaki ışık makinesi arızalı.

Marş aküsü tamamen deşarj olduğunda. Bilgi: Bu gösterge lambası yandığında atölyeye başvurun! 03/3 Çim toplama haznesi dolduğunda. Çim toplama haznesini boşaltın! 03/4 Biçici etkin olduğunda. 03/6 Biçici için geri vitese takıldığında. 03/7 Çim toplama haznesi çıkarıldığında veya gereken şekilde kapatıl- madığında.TR 528 493516_a Çalıştırma Poz. Tanım Gösterge lambası yanıyor: 03/8 Farlar yandığında. 03/9 Frene basıldığında veya fren kilitlendiğinde. 03/10 Yakıt deposunda sadece yaklaşık 1,5 litre yakıt kaldığında. 03/11 Yakıt düzeyi belli bir seviyenin altına düştüğünde. 03/12 Aşağıdaki durumlarda sürücü traktörden inerse:

Motor çalışırken (fren kilitlidir)

5.3 Fren ve debriyaj pedalı (05)

Fren: Fren pedalını (05/1) aşağı tam bastırdı- ğınızda şanzıman freni devreye girer ve trak- tör frenlenir.

Park freni: Fren pedalını (05/1) aşağı bastı- rırken park kilidi manivelasını (05/2) yukarı çekerseniz, fren kilitlenir. Fren pedalının yeni- den aşağı bastırılması ile fren çözülür.

5.4 Şanzıman kullanımı (sürüş hızı) (04)

Çim traktörleri ayak hidrostatlı bir şanzıman ile donatılmıştır. Bazı modeller hız ayarlama donanımı ile donatıl- mıştır. İleri ve geri sürüş için sağ tarafta iki ayrı pedal düzenlenmiştir. Sürüş yönü Açıklama İleri İleri gitmek için sağ pedalı (04/2) kullanın. Geri Geri gitmek için sol pedalı (04/1) kullanın. Bilgi: Sadece geri gitme pedalı kul- lanıldığında biçici durdurulur. Geri gitme sırasında biçme işlevi: bkz. Bölüm 7.5.5 "Çim traktörü ile biçme", sayfa532.

5.5 Ayak hidrostatlı şanzıman (04, 05)

Ayak hidrostatlı şanzıman, iki pedal ile (04/1 ve 04/2) kullanılır. Harekete geçmek için motor çalışırken önce, fren pedalına (05/2) basarak park frenini çözün, sonra ileri gitmek için ileri (04/2) veya geri gitmek için geri (04/1) pedalına basın. Pedalı ne kadar a- şağı bastırırsanız seçilen yöne o kadar hızlı sü- rersiniz. İleriye doğru sürüş: Sağdaki dış pedala (04/2) basın. Geriye doğru sürüş: Sağdaki iç pedala (04/1) basın.

5.6 Biçicinin kullanımı (06)

Kesme yüksekliğinin ayarlanması Traktörün biçicisi, sürücü koltuğunun sağında bu- lunan bir kol ile (06/2) birçok kademe yüksekliğin- de ayarlanabilir.

1. Ayar kolunu (06/2) istenen yönde hareket et-

tirin. Kolun aşağı indirilmesi düşük kesim bo- yu, kolun yukarı çekilmesi yüksek kesim boyu anlamına gelir. Biçicinin açılması Elektrikli açma: Gösterge paneli alanında bir şal- ter (02/5) bulunur. Bununla biçiciyi devreye alın (yani konum “1”). 6 ÇALIŞTIRMA UYARI! Tamamlanmamış montaj nedeni ile tehlike! Çim traktörü, komple monte edilme- den kullanılamaz! Montaj kılavuzunda belirtilen tüm montaj çalışmalarını yerine getirin. Şüphe durumunda, devreye almadan önce, montajın493516_a 529 Çalıştırma doğru yapılıp yapılmadığı konusunda bir uzmana danışın! Tüm güvenlik ve koruma ekipmanlarının yerinde ve çalışır durumda olduğunu kontrol edin!

6.1 Biçicinin kontrol edilmesi

Kullanımdan önce daima, kesme aparatı, montaj cıvataları ve tüm kesme biriminin aşınmış veya a- rızalı olup olmadığı, gözle kontrol edilmelidir. Bir dengesizliği önlemek için aşınmış veya hasarlı bı- çakların yenileri ile değiştirilmesi gereklidir.

İlk çalıştırmadan önce motora yağ doldurulması gereklidir. Bunun için lütfen motor üreticisinin tali- matlarını dikkate alın. Ayrıca yağ seviyesinin dü- zenli aralıklarla kontrol edilmesi ve gerektiğinde yağ doldurulması gerektiğini de dikkate alın.

6.3 Yakıt dolumu (09)

UYARI! Yakıt kullanımından doğan tehli- keler! Yakıt yüksek düzeyde yanıcıdır. Yakıt de- posunu sadece açık alanda doldurun! Sigara iç- meyin! Motor çalışırken veya sıcakken dolum yapmayın! Motora, gövdeye veya yere yakıt dökülmesini ön- lemek için dolum sırasında uygun bir huni veya doldurma borusu kullanın. Yakıt tankı kapağı ve diğer tank kapaklarının ha- sar alması durumunda, güvenlik nedeni ile değiş- tirilmeleri gereklidir. Yakıt taştığında motor çalıştırılmamalıdır. Traktör, yakıtın kirlettiği alandan uzaklaştırılmalı ve dökü- len yakıt, yerden, motordan ve gövdeden bir bez- le emdirilmeli ve silinmelidir. Yakıt buharları uzaklaşana kadar her türlü çalış- tırma denemesinden kaçınılmalıdır. Yakıtı sadece bunun için öngörülen kaplarda sak- layın. Kurşunsuz benzin kullanın, en az 91 Oktan. Deponun doldurulması

1. Gerektiğinde motoru durdurun ve her ihtimale

karşı anahtarı yerinden çıkarın.

2. Motor biraz soğuyana kadar bekleyin (alev a-

lan yakıt nedeni ile patlama tehlikesi).

3. Yakıt deposu kapağına (09/1) bastırın.

4. Yakıt deposu kapağını (09/1) yukarıya doğru

çevirin. Yakıt deposu kapağının (09/1) kilidi açılır.

5. Yakıt deposu kapağını (09/2) açın ve yakıtı

doldurun. Bilgi:Yakıt deposunun taşmasına engel o- lun!

6. Yakıt deposu kapağını (09/2) kapatın.

7. Yakıt deposu kapağını (09/1) yerine oturacak

6.4 Lastik hava basıncının kontrol edilmesi

Lastik hava basınçlarını düzenli aralıklarla kontrol edin.

Gerekli hava basıncını lastiklerin üzerinden okuyun (tavsiye 1 bar). BİLGİ 1PSI = 0,07bar. Lastik hava basıncı piyasada satılan bir ayak pompası ile kontrol edilip yeniden doldurulabilir.

6.5 Çim toplama haznesinin kurulumu (10 -

13) Çim traktörleri bir çim toplama haznesi ile birlikte sevk edilir. Lütfen resimlerin orijinalden biraz de- ğişiklik gösterebileceğini dikkate alın. Çim toplama haznesi doluluk ikazının ayarlanması Çim toplama haznesinin boşaltılması gerektiğini, doluluk ikazı bir korna ile bildirir. Doluluk ikazı kesilen maddelerin durumuna göre 6 pozisyonda ayarlanabilir. Kuru maddelerde do- luluk ikazını daha küçük pozisyonlara kaydırın. Islak veya nemli maddelerde doluluk ikazını daha uzun ayarlayın. Böylece çim toplama haznesi do- lumu etkilenir.

1. Motoru kapatın (bkz. Bölüm 7.4 "Motorun ça-

lıştırılması ve durdurulması", sayfa531).

2. Çim toplama haznesini çıkarın (bkz. Bölüm

8.1 "Çim toplama haznesinin temizlenmesi",

3. Doluluk ikazını (10/1) istenilen pozisyona otu-

rana kadar kesilen maddeye göre (10/a) a- yarlayın.

4. Çim toplama haznesini tekrar takın.

Çim toplama haznesini yerine takın

1. Çim toplama haznesini bir eliniz ile hazne tu-

tamağından (11/1) ve diğer eliniz ile de arka kısımda yer alan bağlantı açıklığından (11/2) tutun.

2. Çim toplama haznesini simetrik olarak kılavu-

zun üzerine koyun (11/3).

3. Çim toplama haznesini, haznenin ön kısmı

yerine oturacak şekilde, diğer eliniz ile hafifçe öne eğin (12).TR 530 493516_a Traktörün çalıştırılması

4. Çim toplama haznesini tekrar aşağı çevirin

5. Çim toplama haznesinin doğru oturduğunu

6.6 Güvenlik donanımlarının kontrol

edilmesi Çim traktörünün her kullanımından önce güvenlik donanımlarının kontrol edilmesi gereklidir. UYARI! Güvenlik tertibatlarının kontrol e- dilmesinde tehlikeler! Güvenlik tertibatları sade- ce sürücü koltuğu üzerinden ve yakınlarda başka bir insan veya hayvan bulunmadığı sırada kontrol edilebilir! Çim traktörünün istenmeden harekete geçmeme- si için tüm kontroller sadece düz zemin üzerinde gerçekleştirilmelidir.

6.6.1 Fren kontak şalterinin kontrol edilmesi

Fren kontak şalteri, frene basılmadan motorun çalıştırılamamasını sağlar.

2. Sürücü koltuğuna oturun.

4. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda). BİLGİ Motor çalışmamalıdır!

6.6.2 Biçici kontak şalterinin kontrol

edilmesi Biçici kontak şalteri, biçicinin etkin olması duru- munda motorun çalıştırılamamasını sağlar.

2. Sürücü koltuğuna oturun.

3. Fren pedalına (05/1) basın ve park frenini çe-

4. Biçiciyi etkinleştirin (02/5, konum “1”).

5. Motoru çalıştırmaya çalışın (Kontak anahtarı

III konumunda). BİLGİ Motor çalışmamalıdır!

6.6.3 Koltuk kontak şalterinin kontrol

edilmesi Koltuk kontak şalteri, biçicinin etkin olduğu du- rumda, sürücü koltuğunda oturan kişinin olmama- sı durumunda motorun derhal kapanmasını sağ- lar.

1. Sürücü koltuğuna oturun.

2. Fren pedalına (05/1) basın ve park frenini çe-

3. Motoru çalıştırın ve azami devir sayısına u-

4. Biçiciyi etkinleştirin (02/5, konum “1”).

5. Ayağa kalkarak koltuğun yükünü boşaltın (in-

meyin!). BİLGİ Motorun durması gerekir!

6.6.4 Çim toplama haznesi kontak şalterinin

kontrol edilmesi Çim toplama haznesi kontak şalteri, biçici çalışır durumdayken çim toplama haznesinin doğru takı- lı olmadığı andan itibaren motorun kapanmasını sağlar.

1. Sürücü koltuğuna oturun.

2. Fren pedalına (05/1) basın ve park frenini çe-

3. Motoru çalıştırın ve azami devir sayısına u-

4. Biçiciyi etkinleştirin (02/5, konum “1”).

5. Çim toplama haznesini hafifçe kaldırın veya

açma şalterini kullanın. BİLGİ Motorun durması gerekir!

6.6.5 Boşaltma kanalı kontak şalterinin

kontrol edilmesi Boşaltma kanalı kontak şalteri, çim traktörünün boşaltma kanalı söküldüğünde çalıştırılamaması- nı sağlar.

1. Çim toplama haznesini çıkarın.

2. Boşaltma kanalını çıkarın (18/2).

3. Sürücü koltuğuna oturun.

4. Fren pedalına (05/1) basın ve park frenini çe-

5. Motoru çalıştırın.

BİLGİ Motor çalışmamalıdır!

7 TRAKTÖRÜN ÇALIŞTIRILMASI

UYARI! Çim traktörü hakkında yetersiz bilgiden doğacak tehlikeler! Çalıştırmadan ön- ce, işletme kılavuzunu tamamen okuyun! Özellik- le güvenlik uyarılarına dikkat edin! Tüm montaj çalışmalarını ve işletmeye almak için gerekli ça- lışmaları titizlikle yerine getirin. Şüphe durumun- da üreticiye danışın!493516_a 531 Traktörün çalıştırılması

7.1 Temel hazırlık önlemleri

Biçme sırasında daima sağlam ayakkabılar ve uzun pantolon giyin. Asla yalın ayak veya açık sandaletler ile biçme yapmayın.

Çim traktörünün kullanılacağı araziyi tama- men kontrol edin. Tutulup fırlatılabilecek tüm taş, çubuk, tel, kemik ve diğer yabancı cisim- leri temizleyin. Biçme sırasında da yabancı cisimlere dikkat edilmelidir.

Çalıştırma kısmında tarif edilen tüm çalışma- ları yerine getirin. Bu özellikle güvenlik terti- batlarının kontrol edilmesi için geçerlidir.

Yük çekmek için sadece çeki demiri tertibatı- nı kullanın! İzin verilen yük sınırını aşmayın.

Çim traktörü üzerinde eşya taşınması yasak- tır!

7.2 Aksesuar kullanımı

UYARI! Yanlış aksesuar veya aksesuarla- rın yanlış kullanımından doğacak tehlikeler! Daima sadece traktör üreticisinin orijinal aksesu- arını kullanın! Her birinin ekinde bulunan kullanım kılavuzundaki kullanım talimatlarını dikkate alın! İzin verilmeyen aksesuar veya aksesuarların yan- lış kullanımı sonucunda kullanıcı ve üçüncü şa- hıslar için ciddi tehlikeler oluşabilir. Çim traktörü aşırı yüklenebilir. Bu durum ağır kazalara yol aça- bilir.

7.3 Çim traktörünün itilmesi (15, 16)

DİKKAT! Eğimlerde iterken doğacak teh- likeler! Çim traktörünü sadece düz alanlarda itin! Çim traktörü eğimlerde kontrolsüz olarak yamaç- tan aşağı hareket edebilir. Ayak hidrostatı şanzımanında Baypas kolu (15/1) sağ arka tekerlek yuvasında- dır. T3 şanzımanında baypas kilidini açma (Tip: T15, T16, T18):

1. Baypas kolunu (15/1) dışarı çekin ve yukarı-

ð Çim traktörü artık itilebilir. G700 şanzımanında baypas kilidini açma (Tip: T20, T23):

1. Baypas kolunu (15/1) kaydırın ve yukarıya

ð Çim traktörü artık itilebilir.

7.4 Motorun çalıştırılması ve durdurulması

Motorun çalıştırılması

1. Sürücü koltuğuna oturun.

2. Sol taraftaki fren pedalını (05/1) tamamen a-

şağı bastırın ve park freni manivelası ile (05/2) sabitleyin.

3. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalteri konumunu (02/5, konum “0”) kontrol edin.

4. Motor devir regülatörünü (02/2) en üst konu-

ma itin. Donanım seviyesine göre orada Cho- ke işareti bulunur. Eğer yoksa özel Choke düğmesine (02/1) basın.

5. Kontak anahtarını kontak kilidine (02/4) so-

6. Kontak anahtarını "III" konumuna çevirin ve

motor çalışana kadar orada tutun. Bilgi:Kalkış aküsünün korunması için bir ça- lıştırma denemesinin yakl. 5 saniyeden uzun sürmemesi gereklidir.

7. Kontak anahtarını bırakın, otomatik olarak "II"

konumuna dönecektir.

8. Motor devir regülatörünü (02/2) çalıştırma ko-

numuna çekin. Choke düğmeli modelde, düğ- meyi tekrar yerine itin (02/1). Motorun durdurulması

1. Biçiciyi kapatın (02/5).

2. Motor devir sayısı regülatörünü (02/2) rölanti

3. Fren pedalına (05/1) basın ve park freni ma-

nivelası ile kilitleyin (05/2).

4. Kontak anahtarını (02/4) "0" konumuna çevi-

5. Kontak anahtarını çekerek çıkarın.

UYARI! Sıcak motordan doğacak tehlike- ler! Motoru kapatırken, sıcak motor parçalarının (örnek olarak egzoz) yakınlarındaki malzeme ve- ya nesneleri tutuşturabileceğine dikkat edin!

7.5 Traktör ile sürüş

UYARI! Uyumsuz hızdan doğabilecek tehlikeler! Traktörün sürüş ve frenleme durumu- na alışabilmek için özellikle başlangıçta yavaş sü- rün! Her yön değişikliğinden önce sürüş hızının daima sürücünün çim traktörü üzerindeki hakimi- yetini koruyacağı ve devrilmeyeceği kadar oranda düşürülmesi gereklidir! Traktörünüz bir ayak hidrostatı şanzımanı üzerin- den tahriklidir.TR 532 493516_a Traktörün çalıştırılması

7.5.1 10°C altındaki sıcaklıklarda sürüşe

1. Biçicinin etkin OLMADIĞINDAN emin olun.

Bunun için devirme şalterini (02/5, konum “0”) kontrol edin.

2. Motoru çalıştırın ve şanzıman viskozitesinin

uygun hale gelmesi için yaklaşık 30 saniye çalıştırın. Bundan sonra traktörü sürebilirsi- niz. Biçici ancak motor birkaç dakika çalıştırıl- dıktan sonra devreye alınmalıdır.

7.5.2 Ayak hidrostatlı şanzıman ile sürüş

1. Fren pedalına (05/1) basın ve park freni ma-

nivelası ile kilitleyin (05/2).

2. Biçiciyi en yüksek kesim yüksekliğine getirin

3. Motoru çalıştırın.

4. Frene basın (05/1).

5. Ayak pedalına istenilen yöne doğru yavaşça

İleri: Ayak pedalı (04/2)

Geri: Ayak pedalı (04/1)

6. Pedalı ne kadar aşağı bastırırsanız, traktör

de seçilen yöne doğru o kadar hızla hareket eder.

7. Durdurmak için gaz pedalını bırakıp fren pe-

dalına (05/1) basın. BİLGİ Traktörü terk ederken, traktörün kaymasını engellemek için daima basılı fren pe- dalı üzerinden park freni manivelasını etkinleşti- rin!

7.5.3 Hız ayarlama donanımı ile sürüş

BİLGİ Hız ayarlama donanımı sadece ileri sürerken devreye alınabilir. Frene basılınca hız a- yarlama donanımı otomatik olarak devreden çı- kar. Hız ayarlama donanımını devreye alma/devreden çıkarma:

Kolu (02/3) yukarıya doğru çevirin. Hız ayarlama donanımı devreye alınır.

Kolu (02/3) aşağıya doğru çevirin. Hız ayarlama donanımı devreden çıkarılır.

7.5.4 Yamaçlarda sürüş ve biçmek

UYARI! Yamaçlarda sürüş sırasında mey- dana gelecek hatalardan doğacak tehlikeler! Yamaçlarda sürüş sırasında özellikle dikkat edil- melidir! "Güvenli" bir yamaç yoktur. Bu nedenle aşağıdaki güvenlik uyarılarını özellikle dikkate a- lın! Tekerler boşa dönerse veya araç bir yokuşu çıkarken takılı kalırsa, biçici ve ekleri ayırın. Son- ra düz bir şekilde yavaşça geri doğru giderek ya- macı terk edin! Dolu bir ot toplama haznesi, ağır- lığı nedeni ile çim traktörünün devrilme tehlikesini yükseltir!

10° (%18) üzerindeki eğimlerde sürmeyin. Örnek: Bu, bir metre mesafede 18 cm yük- seklik farkı demektir.

Ani kalkış yapmayın.

Ani frenleme yapmayın.

Sürüş hızını düşük tutun.

Yamaca çapraz yönde sürmeyin.

Ani yön değiştirmeyin.

7.5.5 Çim traktörü ile biçme

Temiz bir kesim elde edebilmek için sürüş hızının çim koşullarına uygun olması gereklidir. Biçme i- çin mümkün olan sürüş hızının en fazla 2/3'ünü pedal üzerinden kullanın. Traktörün azami hızı sadece biçicinin devrede olmadığı sürüş duru- munda kullanılabilir. Normal durumda kesim yüksekliği 4 - 5 cm'dir. Bu, yükseklik ayarının (06/2) 2. veya 3. ayarına denk gelmektedir. Nemli ve ıslak otlarda daha yüksek kesim yüksekliği ile biçme yapın. Çok uzun otlar için biçim işleminin iki geçişte ya- pılması uygundur. İlk geçişte biçiciyi en yüksek a- yara getirin. İkinci geçişte, istenilen yüksekliği a- yarlayabilirsiniz.

7.5.5.1 Biçicinin devreye alınması

BİLGİ Biçici, ancak motor yaklaşık bir daki- ka boyunca ısıtma amacı ile çalıştırıldıktan sonra devreye alınabilir! Biçicinin devreye alınması sıra- sında traktörün yüksek çim alanı içinde durma- ması gerekmektedir.

1. Motoru çalıştırın.

2. Motor devir regülatörünü (02/2) çalıştırma ko-

3. Biçiciyi en yüksek kesim yüksekliğine getirin

4. Biçiciyi devirme şalteri (02/5, konum "1") ile

5. El manivelası (06/2) ile istenilen kesim yük-

sekliğini ayarlayın.

6. Çim traktörünü sürün.

7.5.5.2 Geri sürüşte biçme

BİLGİ Eğer sadece geri sürüş için şanzı- man pedalına basılırsa biçici durdurulur.493516_a 533 Çim traktörünün temizlenmesi

1. "Geri sürüşte biçme" (02/6) düğmesine basın

ve 5 sn. içerisinde geri sürüş (04/1) pedalına basın. UYARI! Geri sürüşte biçme sırasında ka- za tehlikesi! Geri sürüşte biçim yaparken arka a- lana dikkat edin! Geri sürüşte biçmeyi sadece ge- rektiğinde yapın!

7.5.5.3 Biçicinin durdurulması

UYARI! Dönmeye devam eden bıçaklar- dan doğan tehlikeler! Dönen/dönmeye devam eden bir bıçak eller ve ayakları kesebilir! Bu ne- denle el ve ayakları bıçaklardan uzak tutun!

1. Biçiciyi devirme şalteri (02/5, konum "0") ile

kapatın. Biçici, traktör dururken ve ilerlerken kapatılabilir. UYARI! Sıçrayan nesneler nedeni ile ya- ralanma tehlikesi! Çakıl ve taşlık alanlardan ge- çiş sırasında nesneler çalışan biçici tarafından çekilip fırlatılabilir.

Çim haricinde zeminler üzerinden geçerken biçiciyi daima kapatın.

7.5.5.4 Çim toplama haznesinin boşaltılması

BİLGİ Çim toplama haznesi dolduğunda, akustik bir sinyal duyulur. Artık haznenin boşaltıl- ması gerekir. Donanım modeline göre çim traktörünüzde elekt- rikle çalışan çim toplama haznesi boşaltma işlemi veya basma koluna elle bastırarak çalışan çim toplama haznesi vardır. Tüm hazne tipleri için aşağıdakiler geçerlidir:

Çim toplama haznesinin boşaltılması sürücü koltuğu üzerindeyken gerçekleştirilebilir.

Biçici çalışırken çim toplama haznesi yukarı kaldırılırsa veya çıkarılırsa, motor durur.

Çim toplama haznesi yerine uygun şekilde ta- kılmamışsa biçici çalıştırılamaz. Elektrikle çalışan çim toplama haznesini boşaltma işlemi

1. Boşaltmak için sürücü koltuğunun sol yanın-

daki devirme şalterine (07/1) basın.

2. Çim toplama haznesini kapatmak için devir-

me şalterine tekrar basın. Basma kollu çim toplama haznesini boşaltma işlemi

1. Basma kolunu çim toplama haznesinden (17/

2. Kolu, çim toplama haznesinin açılması (17/b)

için sürüş yönüne bastırın.

3. Çim toplama haznesini, hazne yerine oturana

kadar, kol ile geriye doğru hareket ettirin.

Optimum bir malçlama için çimler düzenli olarak (yaklaşık haftada 1 veya 2 kez) biçilmelidir. Bu durumda çim uzunluğunun 1/3'ünü kesin (örnek 6cm çim uzunluğunda 2cm biçin). Böylece kesi- len parçalar temiz bir biçimde kalan çimlerin ara- sına yayılır.

7.5.5.6 Biçme aralığı

Çimlerin farklı zamanlarda değişken olarak uzadı- ğını dikkate alın. İlkbahar başında daha kısa bir biçme aralığı seçmeniz tavsiye edilir. Çimlerin bü- yüme hızının yılın ilerleyen zamanlarında azal- ması ile birlikte biçme aralığını uzatın. Çimler bir süre boyunca kesilememiş ise önce daha yüksek bir biçme ayarı seçin ve iki gün son- ra daha düşük bir biçme ayarı ile tekrar biçme ya- pın.

7.5.5.7 Yüksek çimlerin biçilmesi

Otlar olağandan daha fazla uzamış ise veya çok nemli ise çimleri daha yüksek bir kesim ayarı ile biçin. Çimleri daha sonra daha düşük, normal bir ayarda yeniden biçin.

7.5.5.8 Bıçakların bakımı

Tüm kesim sezonu boyunca, ot saplarının kopa- rılmasını ve parçalanmasını önlemek için keskin bir kesme bıçağı olmasını sağlayın. Kopan ot sapları kenarlarında kahverengileşir. Bu durumda büyüme hızı düşer ve çimlere hastalık bulaşma riski artar.

Kesme bıçağını her kullanımdan sonra aşın- ma ve hasara karşı kontrol edin! Gerektiğinde yetkili servise başvurun.

Bıçakları değiştirirken sadece orijinal yedek bıçak kullanın. 8 ÇİM TRAKTÖRÜNÜN TEMİZLENMESİ Optimum bir faaliyet ve uzun bir çalışma ömrü i- çin çim traktörünün düzenli olarak temizlenmesi gereklidir. Çim traktörünü her kullanımdan sonra yapışan kirlerden temizleyin. Temizlik için yüksek basınçlı temizleyici kullan- mayın. Yüksek basınçlı bir temizlik cihazı veya bahçe hortumundan çıkan su, elektrik sistemi ve- ya rulmanların hasar görmesine yol açabilir.TR 534 493516_a Çim traktörünün temizlenmesi Özellikle motor, şanzıman ve avara kasnaklar ile tüm elektrik aksamının su ile temas etmemesi ge- reklidir. UYARI! Temizlikten doğan tehlikeler! Tüm temizlik çalışmaları için aşağıdakiler geçerli- dir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Temizlik için çıkarılan koruma tertibatının te- mizlikten sonra tekrar monte edilmesi gerekli- dir.

YANMA TEHLİKESİ: Çim traktörünü ancak soğuduktan sonra temizleyin. Motor, şanzı- man ve egzoz çok sıcaktır!

KESİLME TEHLİKESİ: Kesme tertibatı üze- rindeki çalışmalarda keskin bıçaklara dikkat edin. Çok bıçaklı biçicilerde bir kesim aletinin hareket ettirilmesi bir başkasının hareketine neden olabilir!

8.1 Çim toplama haznesinin temizlenmesi

Bunun için çim toplama haznesini çıkarın ve haz- neye içten ve dıştan bir hortumla su sıkın. Sıkı yapışmış kirler dikkatlice, örneğin bir fırça ile ka- zınmalıdır. Özellikle dokuma kılıflı çim toplama haznelerinde dokumaya zarar vermemeye dikkat edin. BİLGİ Çim toplama haznesini temizlikten önce tarif edildiği şekilde boşaltın. Dolu bir çim toplama haznesi güvenli bir şekilde çıkarılmak i- çin fazla ağırdır. Çim toplama haznesinin çıkarılması

2. Çim toplama haznesini hafifçe kaldırın.

3. Çim toplama haznesini yukarı doğru kaldıra-

rak çıkarın. Elektrikle çalışan çim toplama haznesinin çıkarılması

2. Elektrikle çalışan çim toplama haznesinin ka-

palı olduğundan emin olun.

3. Çim toplama haznesini hafifçe kaldırın (yakla-

4. Çim toplama haznesini yukarı doğru kaldıra-

temizlenmesi DİKKAT! Su girmesi nedeni ile elektrik tesi- satının hasar görmesi! Traktörün su ile temizliği sırasında, suyun elektrik tesisatına girmemesine dikkat edin! Motor ve tüm rulmanlı yerleri (tekerlekler, şanzı- man, bıçak rulmanları) su veya basınçlı temizleyi- ci ile temizlemeyin. Ateşleyiciye, karbüratöre ve hava filtrelerine giren su arızalara yol açabilir. Rulmanlardaki su, yağ- lanmanın eksilmesine ve rulmanlar üzerinde arı- zaya neden olabilir. Kir ve çim artıklarının temizlenmesi için bir bez, el süpürgesi, uzun saplı fırça ve benzeri kullanın.

8.3 Boşaltma kanalının temizlenmesi (18)

Düzenli bir temizlik ile kesim yüksekliği ayarının kolayca yapılabilmesi sağlanır. Boşaltma kanalı iki birbirine geçmiş parçadan o- luşur. Alt kısım biçici gövdesine sıkı biçimde otur- muştur. Üst kısım temizlik için çıkarılabilir.

1. Çim toplama haznesini çıkarın.

2. Boşaltma kanalının (18/2) sol ve sağındaki

cıvataları (18/1) çıkarın.

3. Boşaltma kanalını arka kısımdan geriye doğ-

4. Üst ve alt boşaltma kanalını iyice temizleyin.

5. Boşaltma kanalını arka kısma takın. Bunu ya-

parken, üst ve alt kısmın düzgün bir şekilde birleşmesine dikkat edin.

6. Sabitleme cıvataları ile yerine vidalayın.

7. Çim toplama haznesini monte edin.493516_a 535

Bakım 9 BAKIM UYARI! Bakım sırasında doğacak tehlike- ler! Tüm bakım çalışmaları için aşağıdakiler ge- çerlidir:

Motoru kapatın ve kontak anahtarını çıkarın.

Buji fişini çıkarın.

Bakım çalışmaları için sökülen koruma terti- batının, bakımdan sonra yeniden monte edil- mesi gereklidir.

YANMA TEHLİKESİ: Çim traktörü üzerinde, ancak soğuduktan sonra çalışma yapın. Mo- tor, şanzıman ve egzoz çok sıcaktır!

Parçaların değiştirilmesi durumunda sadece orijinal yedek parçaların kullanılması gerekli- dir.

Şüphe durumunda daima bir yetkili servise başvurun veya üretici ile iletişime geçin.

Aşağıdaki çalışmalar kullanıcı tarafından uygula- nabilir. Tüm diğer bakım, servis ve tamir işlerinin yetkili bir servis atölyesinde gerçekleştirilmesi ge- reklidir. BİLGİ Yoğun kullanım ve yüksek ısı duru- munda yukarıdaki tablodan daha sık bakım ara- lıkları gerekebilir. Lütfen ayrıca yağlama planına göre tavsiye edil- miş olan yıllık yağlamaları dikkate alın. İşlem Her kulla- nımdan önce Her kulla- nımdan sonra İlk 5 saat- ten sonra Her 25 saatlik çalışma süresi sonunda Her 50 saatlik çalışma süresi sonunda Her de- polama- dan önce Motor yağı seviyesini kontrol edin

Motor yağını değiştirin

Hava filtresini değiştirin

Freni kontrol edin (düz yolda deneme frenlemesi)

Lastik basıncını kontrol edin X Biçme bıçağını kontrol edin X Gevşek parçalar olup olma- dığını kontrol edin X X Kayışı kontrol edin (gözle kontrol)

Çim traktörünün temizlenme-

Motor üzerindeki hava giriş ızgarasını temizleyin

Şanzımanı çim ve biçme ar- tıklarından temizleyin X X )* Motor üreticisinin kullanım kılavuzuna bakınTR 536 493516_a Bakım

Hareketli parçaların pürüzsüz çalışmasını sağla- mak için aşağıdaki yerlerin yılda bir yağlanmasını tavsiye ederiz. Yağlama yapmadan önce tüm yağlanacak alanla- rı bir bezle temizleyin. Olası bir paslanmayı önle- mek için su kullanmayın. Yağlama yerleri:

Sağ ve sol aks bacağındaki yağ memelerini (21) çok amaçlı yağ ile gresleyin.

Ön aks çerçeve rulmanlarını (21/1) sprey yağ ile yağlayın.

Direksiyon şanzımanının diş segmanları ve direksiyon pinyonunu (22) çok amaçlı yağ ile gresleyin.

Ön ve arka akstaki makarayı ve yatağı (23 /

20) çok amaçlı yağ ile gresleyin.

BİLGİ Aksların ve rulmanların greslenebil- mesi için ön ve arka tekerlerin sökülmesi gerekli- dir.

Dönme ve rulman yerleri: Tüm hareketli dön- me ve rulman yerlerinin yağlanması.

9.3 Tekerlek değişimi

Tekerlek değişimi sadece yatay ve sağlam bir ze- min üzerinde gerçekleştirilebilir.

1. Çim traktörünü kapatın ve kontak anahtarını

2. Fren pedalını (05/1) tamamen bastırın ve

park freni manivelası (05/2) ile kilitleyin.

3. Çim traktörünü takozlar ile kaymaya karşı

emniyete alın. Takozları kaldırılmayacak olan tarafta yerleştirin.

4. Çim traktörünü uygun bir kriko ile (örnek ma-

kaslı kriko) değişmesi gereken tekerleğin ol- duğu taraftan kaldırın. Traktörü, değişmesi gereken tekerlek serbestçe dönene kadar kaldırın. Dikkat! Cihazda hasar tehlikesi. Kaldırma sırasında hiçbir traktör parçasını eğmemeye dikkat edin. Krikoyu sadece sağ- lam metal parçalarının altına yerleştirin.

5. Çim traktörünü şasinin taşıyıcı bir parçasının

altından sağlam bir altlık ile (örnek ahşap kü- tükler) krikonun kayması veya devrilmesi du- rumunda dahi inmeyeceği şekilde emniyete alın.

6. Koruma kapağını (19/1) çıkarın.

7. Koruma diskini (19/2) bir tornavida ile sökün.

Herhangi bir parçanın kaybolmamasına dik- kat edin.

8. Rondelayı (19/3) çıkarın.

9. Tekerleği akstan çekerek sökün.

Bilgi:Arka tekerleklerin akstan çıkarılması sırasında eşleme yayını kaybetmeyin!

10. Tekrar monte etmeden önce aksı ve tekerlek

delgisini temizleyin ve her ikisini de çok a- maçlı yağ ile gresleyin.

11. Tekerleği aksa takın.

Bilgi:Arka tekerleklerin takılması sırasında arka tekerleklerin ve eşleşme yayının somun- larının, geçirme sırasında eşleşme yayının güç kullanmadan itilebileceği şekilde konum- landırılması gereklidir.

12. Rondelayı aksa takın.

13. Koruma diskini aks üzerindeki somuna bastı-

rın. Bunun için gerektiğinde bir kerpeten kul- lanıyorsanız, kerpeten ile aksa zarar verme- meye dikkat edin.

14. Koruma kapağını aksa takın.

15. Koruma altlığını çıkarın ve traktörü dikkatlice

kriko ile yere indirin.

9.4 Çalıştırma aküsü

Çim traktörünün gönderi kapsamına çalıştırma a- küsü için doldurma cihazı dahil değildir. Tam akü tanımı: Akü kutusuna bakın. Çalıştırma aküsü motor koruma kapağının altındadır. Çalıştırma aküsü prensip olarak fabrika çıkışında doludur. Güvenlik uyarıları UYARI! Çalıştırma aküsünün yanlış kulla- nımı sonucunda oluşabilecek tehlikeler! Akü- nün yanlış kullanımı sonucunda oluşabilecek teh- likelerin önlenebilmesi için aşağıdaki noktaları dikkate alın!

Çalıştırma aküsünün, açık ateşin doğrudan yakınına konmaması, yakılmaması ve kalori- fer peteklerinin üzerine bırakılmaması gerek- mektedir. Patlama tehlikesi vardır.

Çalıştırma aküsünü, kış depolaması için kuru bir mekanda (10 - 15°C) muhafaza edin. De- polama sırasında donma sıcaklığının altında- ki ısılardan kaçınılmalıdır.

Çalıştırma aküsünü uzun süre boyunca boş halde tutmayın. Çalıştırma aküsü uzun bir sü- re kullanılmadığında uygun bir şarj aleti ile doldurulmalıdır.

Çalıştırma aküsünü parçalamayın. Elektrolit sıvısı (sülfürik asit) ciltte ve kıyafetlerde ya- nıklar oluşmasına neden olur - derhal bol su ile yıkayın.493516_a 537 Taşıma

Çalıştırma aküsünü temiz tutun. Sadece kuru bir bez ile silin. Su, benzin, inceltici veya ben- zeri sıvı kullanmayın!

Bağlantı kutuplarını temiz tutun ve kutup yağı ile yağlayın.

Bağlantı kutuplarını kısa devre yaptırmayın. Çalıştırma aküsünün doldurulması Doldurmanın gerekli olduğu durumlar:

Kış için depolamadan önce.

Cihazın uzun süre durması durumunda (3 ay- dan fazla). UYARI! Çalıştırma aküsünün yanlış dol- durulmasından doğan tehlikeler! Şarj aletinin doldurma akımının 5A ve yükleme geriliminin de azami 14,4V üzerinde olmaması gereklidir. Daha yüksek yükleme geriliminde çalıştırma aküsünün patlama tehlikesi vardır! Akü üzerindeki çalışma- lar sırasında daima kontak anahtarını yerinden çıkarın. Bakım gerektirmeyen ve gaz sızdırmayan bu a- künün özel olarak buna uygun bir şarj aleti ile dol- durulmasını tavsiye ederiz (yedek parça dükkan- larında bulunur). Çalıştırma aküsünün doldurulmasından önce şarj aletinin üreticisinin kullanım kılavuzunu okuyun. DİKKAT! Kısa devre tehlikesi! Bir kısa devreyi önleyebilmek için eksi kabloyu (-) aküye ilk olarak takın veya çıkarın! Akü üzerindeki çalış- malar sırasında daima kontak anahtarını yerin- den çıkarın!

1. Kontak anahtarını yerinden çıkarın (02/4).

2. Motor kaputunu açın.

3. Şarj aletinin kıskaçlarını akünün bağlantı ku-

tuplarına bağlayın. BİLGİ Kutuplara dikkat edin:

Kırmızı kıskaç = Artı kutup (+)

Siyah kıskaç = Eksi kutup (-)

4. Şarj aletini elektrik ağına bağlayın ve çalıştı-

9.5 Biçicinin çıkarılması

Traktörün kış hizmetinde kullanılması ve kayışın değiştirilmesi için biçicinin sökülmesi gereklidir.

1. Direksiyonu tamamen sola çevirin (32).

2. Çim toplama haznesini (33) çıkarın.

3. Boşaltma kanalını (18) sökün.

4. Mil desteğinin silindirik vidasını (34) 5 - 6 tur

6. Biçicinin çekme yayını sökün (36).

7. Biçiciyi tekrar en yukarıya ayarlayın (37).

8. Kayış kanalını yerinden çıkarın (38).

9. Kayışı motorun kayış diskinden çıkarın (39).

10. Biçiciyi tekrar en düşük ayara indirin (40).

11. Biçicinin (41) sabitleme yaylarındaki 4 güven-

12. Sabitleme yaylarını cıvata üzerinden çekerek

9.6 Kayışın değiştirilmesi

1. 6 emniyet somununu (24) sökün.

2. Kayış kanalını yerinden çıkarın (25).

3. Biçicinin sağ kapağını (26) yerinden çıkarın

4. Biçicinin sol kapağını (27) yerinden çıkarın ve

5. Kayış çıkarılabilinceye kadar makaradaki vi-

BİLGİ Kayışın yönü ve yeri tipe göre deği- şiklik gösterir. Biçicinin üzerindeki bilgi çıkartma- larını dikkate alın. Yeni kayışın takılması

1. Kayışı hafifçe gevşetilmiş makaraya takın ve

makarayı tekrar sıkın (30 / 31).

2. Kayışı sırasına göre makaraların etrafına ge-

çirin ve kayışın yönünü dikkate alın. 10 TAŞIMA Çim traktörünün taşıma araçları ile (örnek araba römorku) taşınması sırasında biçicinin, biçme süspansiyonunun yükünün alınması için alttan desteklenmesi gereklidir. Taşıma sırasında nakliye aracının yeterince yük- leme ağırlığı kaldırabildiğine ve çim traktörünün uygun biçimde emniyete alınmış olduğuna dikkat edin. 11 DEPOLAMA Çim traktörünün, hava koşullarından, özellikle nem, yağmur ve uzun süreli doğrudan güneş ı- şınlarından korunacak şekilde depolanması ge- rekmektedir. Çim traktörünü asla deposunda yakıt varken, ya- kıt buharlarının açık ateş veya kıvılcım ile temas edebileceği bir bina içerisinde muhafaza etmeyin.TR 538 493516_a Arızalar durumunda yardım Çim traktörünü sadece motorlu araçların konula- bileceği mekanlarda muhafaza edin. Çim traktörünü, kış gibi uzun süreli depolamalar- da mümkün ise dolu depo ile tutmayın. Yakıt bu- harlaşabilir. Uzun süreli depolamalarda, tortu birikimi ve buna bağlı olarak çalıştırma sorunları oluşmaması için depo ve karbüratör içerisindeki yakıt boşaltılmalı- dır. Bunun için yetkili servisinize danışın.

12 ARIZALAR DURUMUNDA YARDIM

DİKKAT! Yaralanma tehlikesi. Keskin ke- narlı ve hareketli parçalar yaralanmalara sebep olabilir.

Bakım, koruyucu bakım ve temizlik çalışma- larında her zaman koruyucu eldiven takın! BİLGİ Bu tabloda açıklanmamış veya tara- fınızdan giderilemeyen arızalar durumunda, lüt- fen müşteri hizmetlerine başvurun. Arıza Nedeni Giderme Motor çalışmıyor. Yakıt eksikliği. Depoyu doldurun; depo havalandırması- nı kontrol edin; yakıt filtresini kontrol e- din. Depoda kötü, kirli, eski yakıt var. Daima temiz kaplar içerisinden taze ya- kıt kullanın; karbüratörü temizleyin (Yet- kili servis atölyesinde). Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın). Çalıştırma kıvılcımı yok. Bujiyi temizleyin, gerekirse yenisi ile de- ğiştirin, buji kablosunu kontrol edin, marş motorunu kontrol edin (Yetkili ser- vis atölyesinde). Birden fazla çalıştırma denemesi nedeni ile motor yanma odasın- da fazla yakıt mevcut. Bujiyi yerinden sökün ve kurulayın. Marş motoru çalışmı- yor. Boş veya zayıf çalıştırma aküsü. Çalıştırma aküsünü doldurun. Sürücü koltuğunun güvenlik şal- teri çalışmıyor. Koltuk üzerine tamamen oturun; şalter bozuk. Fren pedalındaki güvenlik şalteri çalışmıyor. Fren pedalını tamamen aşağı bastırın. Biçici etkin. Biçiciyi devreden çıkarın. Çalıştırma aküsü kablosunda (+) sigorta. Sigortayı kontrol edin, gerekirse değişti- rin. Motor performansı a- zalıyor. Çok yüksek veya çok nemli çim. Kesim yüksekliğini değiştirin; biraz geri sürerek biçici için serbest alan yaratın. Boşaltma kanalı/biçici yuvası tı- kalı. Motoru kapatın ve kontak anahtarını çı- karın! Boşaltma kanalı/biçici yuvasını temizle- yin. Hava filtresi kirlenmiş. Hava filtresini temizleyin (motor üreticisi- nin kullanım kılavuzuna bakın).493516_a 539 Arızalar durumunda yardım Arıza Nedeni Giderme Karbüratör ayarı doğru değil. Ayarı kontrol ettirin (Yetkili servis atölye- sinde). Bıçak aşırı aşınmış. Bıçağı değiştirin (Yetkili servis atölyesin- de). Sürüş hızı çok yüksek. Sürüş hızını düşürün. Çim traktörü çok fazla titreşiyor. Biçici hasar görmüş. Biçiciyi kontrol ettirin (Yetkili servis atöl- yesinde). Çim traktörü hareket etmiyor. Hidrostat tahrikinde: Sürüş işlevi yok. Baypas manivelasını çalıştırma konu- muna getirin (bkz. Bölüm 7.3 "Çim trak- törünün itilmesi (15, 16)", sayfa531). Temiz olmayan kesim. Bıçak aşınmış, keskin değil. Bıçağı değiştirin veya bileyin. Bilenmiş bıçakları dengeleyin (Yetkili servis atöl- yesinde)! Yanlış kesim yüksekliği. Kesme yüksekliği düzeltilmelidir. Çok düşük motor devir sayısı. Azami devir sayısını ayarlayın. Sürüş hızı çok yüksek. Sürüş hızını düşürün. Tekerlekler üzerinde farklı ba- sınç var. Doğru basınca ulaşana kadar şişirin. Tekerleğin basıncını ölçün. Çim toplama haznesi dolmuyor. Kesme yüksekliği çok düşük a- yarlanmış. Kesme yüksekliği düzeltilmelidir. Çimler nemli - hava akımı tara- fından taşınabilmek için fazla a- ğır. Çimler kuruyana kadar biçme zamanını erteleyin. Bıçak aşırı aşınmış. Bıçağı değiştirin. (Servis atölyesi) Çimler çok yüksek. Çimleri 2 kez biçin:

1. Geçiş: En yüksek kesim yüksekli-

2. Geçiş: İstenilen kesim yüksekliği.

Dokuma torba tıkalı – hava geçi- şi yok. Dokuma torbayı temizleyin. Boşaltma kanalı biçici yuvası kir- lenmiş. Boşaltma kanalı/biçici yuvasını temizle- yin. Doluluk göstergesi cevap vermiyor. Doluluk gösterge kolunda biçme artıkları var. Doluluk gösterge kolundaki biçme artık- larını temizleyin. Sonra rahat hareket et- mesi konusunda kontrol edin. Tahrik, fren, debriyaj ve biçici. Sadece yetkili serviste kontrol ettirin!TR 540 493516_a Arızalar durumunda yardım

12.1 Arıza göstergesi ekranı ve arıza giderme

Gösterge Arıza Arıza tarifi Arıza giderme Err 01 Koltuk şalteri Elektronik donanım koltuk şalterinin geçersiz durumu- nu algılar.
