BEDIENUNGSANLEITUNG T 20105 HDE V2 SOLO

493516 BA Rasentraktor_HA_C-Frame_Premium_sbA Deckblatt C-Frame Heckauswurf sbA BETRIEBSANLEITUNG RASENTRAKTOR Heckauswurf 493516_a 05 | 2019

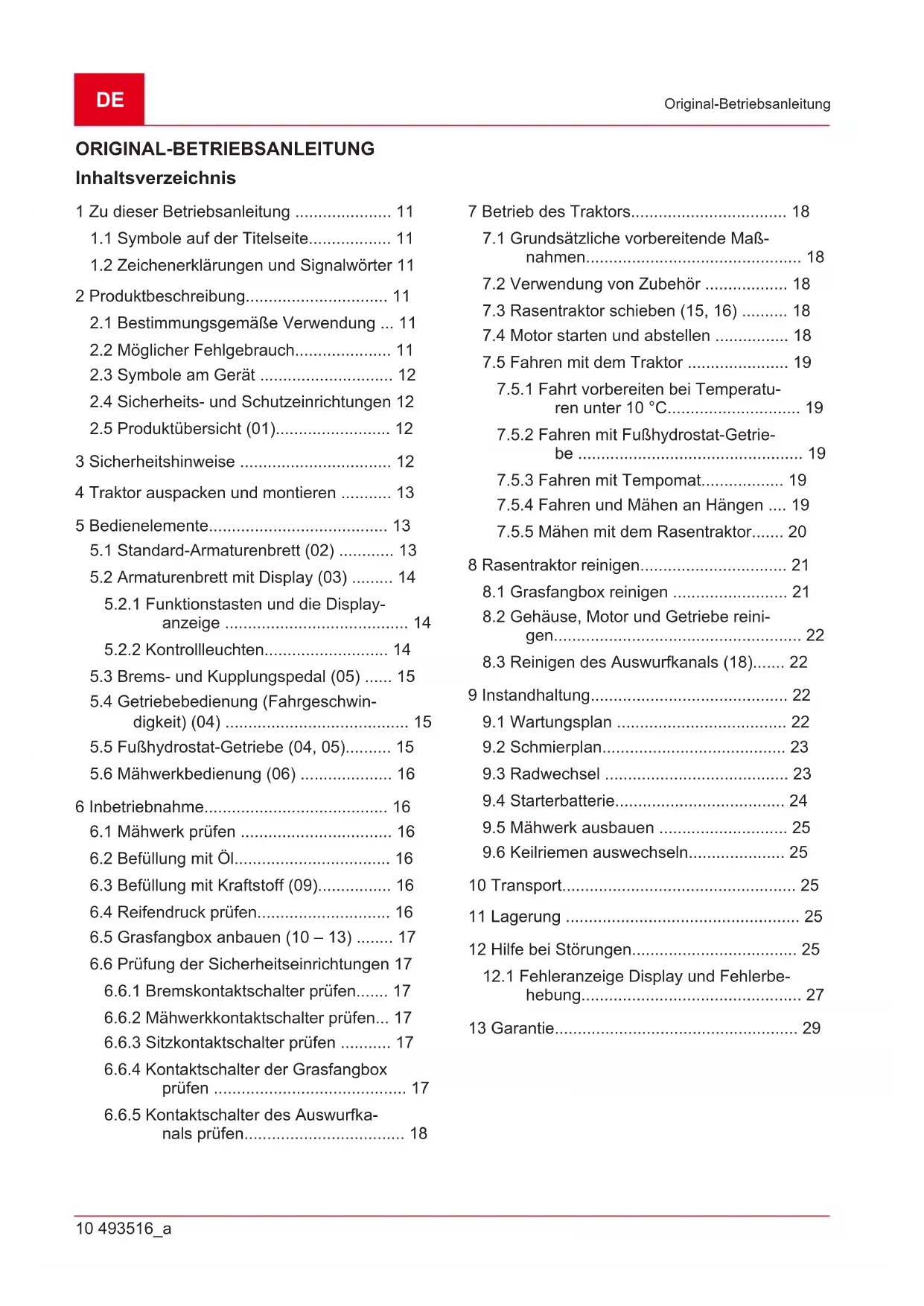

42493516_a 9DE 10 493516_a Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis 1 Zu dieser Betriebsanleitung ..................... 11

1.1 Symbole auf der Titelseite.................. 11

1.2 Zeichenerklärungen und Signalwörter 11

2 Produktbeschreibung............................... 11

2.1 Bestimmungsgemäße Verwendung ... 11

2.2 Möglicher Fehlgebrauch..................... 11

2.3 Symbole am Gerät ............................. 12

2.4 Sicherheits- und Schutzeinrichtungen 12

5.2.1 Funktionstasten und die Display-

5.3 Brems- und Kupplungspedal (05) ...... 15

5.4 Getriebebedienung (Fahrgeschwin-

digkeit) (04) ........................................ 15

5.5 Fußhydrostat-Getriebe (04, 05).......... 15

5.6 Mähwerkbedienung (06) .................... 16

6 Inbetriebnahme........................................ 16

6.1 Mähwerk prüfen ................................. 16

6.2 Befüllung mit Öl.................................. 16

6.3 Befüllung mit Kraftstoff (09)................ 16

6.6 Prüfung der Sicherheitseinrichtungen 17

6.6.1 Bremskontaktschalter prüfen....... 17

6.6.2 Mähwerkkontaktschalter prüfen... 17

6.6.3 Sitzkontaktschalter prüfen ........... 17

6.6.4 Kontaktschalter der Grasfangbox

prüfen .......................................... 17

6.6.5 Kontaktschalter des Auswurfka-

nals prüfen................................... 18 7 Betrieb des Traktors.................................. 18

7.1 Grundsätzliche vorbereitende Maß-

nahmen............................................... 18

7.2 Verwendung von Zubehör .................. 18

7.5 Fahren mit dem Traktor ...................... 19

7.5.1 Fahrt vorbereiten bei Temperatu-

ren unter 10°C............................. 19

7.5.2 Fahren mit Fußhydrostat-Getrie-

be ................................................. 19

7.5.3 Fahren mit Tempomat.................. 19

7.5.4 Fahren und Mähen an Hängen .... 19

7.5.5 Mähen mit dem Rasentraktor....... 20

8.2 Gehäuse, Motor und Getriebe reini-

gen...................................................... 22

8.3 Reinigen des Auswurfkanals (18)....... 22

9.6 Keilriemen auswechseln..................... 25

10 Transport................................................... 25 11 Lagerung ................................................... 25 12 Hilfe bei Störungen.................................... 25

12.1 Fehleranzeige Display und Fehlerbe-

hebung................................................ 27 13 Garantie..................................................... 29493516_a 11 Zu dieser Betriebsanleitung

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benöti- gen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

Die Rasentraktoren werden in unterschiedli- chen Ausstattungsvarianten ausgeliefert. Bit- te beachten Sie, dass die Bilder vom Original etwas abweichen können. Sollten Sie Schwierigkeiten haben die Beschreibungen nachzuvollziehen, wenden Sie sich bitte an eine Fachwerkstatt oder den Hersteller.

Beachten Sie die beiliegende Montageanlei- tung und die Betriebsanleitung des Benzin- motors.

1.1 Symbole auf der Titelseite

Symbol Bedeutung Lesen Sie unbedingt vor der Inbe- triebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Vor- aussetzung für sicheres Arbeiten und störungsfreie Handhabung. Betriebsanleitung Benzingerät nicht in der Nähe von offenen Flammen oder Hitzequellen betreiben.

1.2 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Fol- ge hat. WARNUNG! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell gefährli- che Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Verständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Die Rasentraktoren mit Heckauswurf werden in unterschiedlichen Ausführungen hergestellt. Ach- ten Sie bitte bei folgenden Beschreibungen in dieser Betriebsanleitung darauf, dass Sie die zu Ihrem Rasentraktor passende Beschreibung le- sen. Merkmale Ihres Rasentraktors:

Getriebe: Fußhydrostat

Messerkupplung: elektromagnetisch

Boxentleerung: elektrisch, Teleskophebel Außerdem gibt es Unterschiede bei Mulchsyste- men, Motortyp, Motorleistung und Schnittbreite. Typunterschiede:

Getriebeart (T3 und G700)

Getriebe-Bypass-Entriegelung

2.1 Bestimmungsgemäße Verwendung

Der Rasentraktor ist zum Mähen privater Haus- und Hobbygärten mit max. 10° (18%) Hangnei- gung bestimmt. Zusätzliche Anwendungen, wie z.B. Mulchen sind nur unter Verwendung des Original-Zubehörs und unter Einhaltung der maxi- malen Belastungswerte gestattet. Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwen- dung sowie unerlaubte Um- oder Anbauten wer- den als Zweckentfremdung angesehen und ha- ben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher Fehlgebrauch

Der Rasentraktor ist nicht für den gewerblichen Einsatz in öffentlichen Parks, Sportstätten, Land- und Forstwirtschaft konzipiert.DE 12 493516_a Sicherheitshinweise WARNUNG! Gefahren durch Überbelas- tung des Rasentraktors! Achten Sie insbeson- dere bei der Verwendung eines Anhängers dar- auf, die zulässigen Zuglasten und Steigungen/Ge- fälle nicht zu überschreiten. Eine Überschreitung kann die Bremsleistung des Rasentraktors über- fordern und zu gefährlichen Situationen führen! HINWEIS Beachten Sie, dass der Rasen- traktor keine Straßenzulassung besitzt und damit nicht auf öffentlichen Straßen betrieben werden darf!

2.3 Symbole am Gerät

Vor Inbetriebnahme Gebrauchs- anleitung lesen! Während des Mähens sind weite- re Personen, besonders Kinder und Tiere vom Arbeitsbereich fernzuhalten. Vor Wartungs- und Reparaturar- beiten Zündschlüssel ziehen! Achtung Gefahr! Hände und Fü- ße vom Schneidwerk fernhalten! Nicht an Hängen über 10° (18%) Neigung fahren! Gefahr: Hier nicht betreten! Verbrennungsgefahr durch heiße Oberflächen!

2.4 Sicherheits- und Schutzeinrichtungen

WARNUNG! Gefahr durch entfernte oder manipulierte Schutzeinrichtungen! Jeglicher Betrieb mit entfernten oder manipulierten Schut- zeinrichtungen ist verboten. Defekte Schutzein- richtungen müssen umgehend repariert oder aus- getauscht werden! Zu den Schutzeinrichtungen zählen vor allem:

Bremskontaktschalter

Mähwerkskontaktschalter

Kontaktschalter Auswurfkanal

2.5 Produktübersicht (01)

Nr. Bauteil 1 Lenkrad 2 Armaturenbrett 3 Bremspedal 4 Motorhaube 5 Getriebebetätigung rückwärts 6 Getriebebetätigung vorwärts 7 Mähwerk 8 Schnitthöhenverstellung 9 Getriebe-Bypass 10 Grasfangboxsensor 11 Boxenbetätigung 12 Grasfangbox 13 Fahrersitz 14 Boxenbetätigung elektrisch* 15 Feststellhebel für Bremspedal 16 Tempomathebel*

Ausführung variiert und ist modellabhängig 3 SICHERHEITSHINWEISE

Kinder oder andere Personen, die die Be- triebsanleitung nicht kennen, dürfen das Ge- rät nicht benutzen.

Örtliche Bestimmungen zum Mindestalter der Bedienperson beachten.493516_a 13 Traktor auspacken und montieren

Kinder und Jugendliche anweisen, nicht mit dem Gerät zu spielen.

Nur bei Tageslicht oder bei guter künstlicher Beleuchtung mähen.

Dritte aus dem Gefahrenbereich fernhalten.

Der Benutzer ist für Unfälle mit anderen Per- sonen und deren Eigentum verantwortlich.

Nur Original-Ersatzteile und Original-Zubehör verwenden.

Reparaturen am Gerät müssen durch den Hersteller bzw. eine seiner Kundendienststel- len erfolgen.

Der Rasentraktor hat keine Straßenzulas- sung und darf öffentliche Wege und Straßen nicht befahren.

Mähen Sie nicht bei Gewitter. Kein Schutz vor Blitzschlag.

Es dürfen keine Passagiere auf dem Gerät mitgenommen werden.

Mähen Sie nicht an Hängen mit einer Nei- gung über 10° (18%)

Nach der Einnahme von Alkohol, von Medi- kamenten, die das Reaktionsvermögen be- einträchtigen, oder von Drogen darf nicht mit dem Rasentraktor und/oder mit einem daran befestigten Zubehör gearbeitet werden.

Immer quer zum Hang mähen.

Beachten Sie die örtlichen, kommunal erlaub- ten Betriebszeiten.

Der Rasentraktor kann durch sein Eigenge- wicht schwere Verletzungen verursachen. Beim Auf- und Abladen des Rasentraktors zum Transport in einem Fahrzeug oder An- hänger ist mit besonderer Vorsicht vorzuge- hen.

Dieser Rasentraktor darf nicht abgeschleppt werden. Für den Transport auf öffentlichen Verkehrswegen ein geeignetes Fahrzeug verwenden.

Den Rasentraktor nicht in schlecht gelüfteten Arbeitsbereichen (z.B. Garage) betreiben. Die Abgase enthalten giftiges Kohlenmonoxid sowie andere Schadstoffe.

4 TRAKTOR AUSPACKEN UND

MONTIEREN Beachten Sie die beiliegende Montageanleitung zum Auspacken und zur Montage des Traktors. HINWEIS Beachten Sie auch die beilie- gende Betriebsanleitung des Benzinmotors. WARNUNG! Gefahren durch unvollstän- dige Montage! Der Rasentraktor darf nicht be- trieben werden, bevor er nicht komplett montiert ist! Führen Sie alle in der Montageanleitung be- schriebenen Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetriebnahme einen Fach- mann, ob die Montage korrekt ausgeführt wurde! Prüfen Sie, ob alle Sicherheits- und Schutzein- richtungen vorhanden und funktionsfähig sind! 5 BEDIENELEMENTE Im Folgenden werden die Bedienelemente der Rasentraktoren mit Heckauswurf beschrieben. Achten Sie bitte darauf, dass Sie die zu Ihrem Rasentraktor passende Beschreibung lesen.

5.1 Standard-Armaturenbrett (02)

Im Folgenden werden die Elemente des Stan- dard-Armaturenbrettes erläutert. Regelung der Motordrehzahl HINWEIS Beachten Sie, dass die Betäti- gung des Reglers im Fahrbetrieb die Geschwin- digkeit beeinflusst! Bei Regler mit integriertem Choke: Durch Verschieben des Reglers (02/2) wird die Motordrehzahl erhöht und verringert. In der obersten Stellung wird der Choke zugeschaltet. Choke zuschalten: Regler ganz nach oben zum Choke-Zeichen schieben. Die- se Position ausschließlich zum Starten des Motors verwenden. Hinweis: Einige Traktorvarianten verfü- gen über einen separaten Choke-Knopf (02/1) am Armaturenbrett. Dieser muss dann zum Start des Traktors zusätzlich gezogen werden. Läuft der Motor, Knopf langsam wieder zurückschieben! Mähbetrieb: In dieser Position läuft der Motor mit der maximalen Drehzahl. Leerlauf: In dieser Position läuft der Mo- tor mit der niedrigsten Drehzahl.DE 14 493516_a Bedienelemente Zündschloss (02/4) Stellung Funktion 0 Motor aus. Der Zündschlüssel kann abgezogen werden. I Scheinwerfer ein. Nach dem Start des Motors werden in dieser Stellung die Scheinwerfer zugeschaltet. II Betriebsstellung, wenn der Motor läuft. Stellung Funktion III Startstellung zum Anlassen des Mo- tors. Sobald der Motor läuft, lassen Sie den Schlüssel los. Er springt dann auf die Betriebsstellung II zurück.

5.2 Armaturenbrett mit Display (03)

Lesen Sie dieses Kapitel, wenn Ihr Rasentraktor über ein Display oberhalb des Standard-Armatu- renbretts verfügt.

5.2.1 Funktionstasten und die Displayanzeige

Pos. Bezeichnung Funktion 03/2 Im Display werden angezeigt:

Tagesbetriebsstunden (Anzeige mit einer Kommastelle) Hinweis: Die Tagesbetriebsstunden werden im Dezimalsys- tem angezeigt (1,5h = 1h 30min). oder

Gesamtbetriebsstunden (Anzeige ohne Kommastelle) Hinweis: Die Gesamtbetriebsstunden beginnen zu zählen, sobald der Zündschlüssel in Position I gedreht wird. 03/5 Zum Umschalten der Displayanzeige:

Gesamtbetriebsstunden

Tagesbetriebsstunden

Batteriespannung Hinweis: Verbleibt der Zündschlüssel im Zündschloss auf Positi- on "I", laufen die Gesamtbetriebsstunden weiter. 03/13 Rückstellung der Tagesbetriebsstunden auf "0". Hinweis: Es können nur die Tagesbetriebsstunden auf "0" zu- rückgestellt werden, nicht die Gesamtbetriebsstunden.

5.2.2 Kontrollleuchten

Pos. Bezeichnung Die Anzeige leuchtet: 03/1

bei laufendem Motor:

bei defekter oder tief entladener Starterbatterie.

Kabelzuleitung Motor – Batterie unterbrochen.

Sicherung defekt (15 A-blau).

Lichtmaschine am Motor defekt.

bei stehendem Motor:

bei tief entladener Starterbatterie. Hinweis: Suchen Sie bei Aufleuchten dieser Anzeige die Fach- werkstatt auf!493516_a 15 Bedienelemente Pos. Bezeichnung Die Anzeige leuchtet: 03/3 wenn die Grasfangbox gefüllt ist. Leeren Sie die Grasfangbox! 03/4 wenn das Mähwerk zugeschaltet ist. 03/6 wenn das Mähwerk für die Rückwärtsfahrt freigeschaltet wurde. 03/7 bei abgenommener Grasfangbox oder wenn diese nicht vor- schriftsmäßig geschlossen ist. 03/8 bei eingeschalteten Scheinwerfern. 03/9 wenn die Bremse betätigt wird und bei arretierter Bremse. 03/10 wenn sich nur noch eine Kraftstoffrestmenge von ca. 1,5Litern im Tank befindet. 03/11 wenn der Ölstand einen bestimmten Stand unterschreitet. 03/12 wenn der Fahrer vom Traktor absteigt bei:

laufendem Motor (Bremse ist arretiert)

5.3 Brems- und Kupplungspedal (05)

Bremse: Wenn Sie das Bremspedal (05/1) ganz niederdrücken, wird die Bremse am Ge- triebe betätigt und der Traktor bremst ab.

Feststellbremse: Wenn Sie bei niederge- drücktem Bremspedal (05/1) den Feststellhe- bel (05/2) nach oben ziehen, wird die Bremse arretiert. Durch erneutes Niederdrücken des Bremspedals wird die Bremse gelöst.

5.4 Getriebebedienung

(Fahrgeschwindigkeit) (04) Die Rasentraktoren sind mit einem fußhydrostati- schen Getriebe ausgestattet. Einige Modelle sind mit Tempomat ausgestattet. Für die Vorwärtsfahrt und die Rückwärtsfahrt sind auf der rechten Seite zwei separate Pedale ange- ordnet. Fahrt- richtung Beschreibung Vorwärts Betätigen Sie das rechte Pedal (04/2), um vorwärts zu fahren. Rück- wärts Betätigen Sie das linke Pedal (04/1), um rückwärts zu fahren. Hinweis: Wird nur das Pedal für Rückwärtsfahrt betätigt, wird das Mähwerk ausgeschaltet. Mähbetrieb bei Rückwärtsfahrt: sie- he Kapitel 7.5.5 "Mähen mit dem Rasentraktor", Seite20.

5.5 Fußhydrostat-Getriebe (04, 05)

Das Fußhydrostat-Getriebe wird durch zwei Pe- dale (04/1 und 04/2) betätigt. Zum Anfahren lösen Sie bei laufendem Motor zuerst die Feststellbremse (05/2) und betätigenDE 16 493516_a Inbetriebnahme Sie danach das Pedal (04/2) zum Vorwärts- oder das Pedal (04/1) zum Rückwärtsfahren. Je weiter Sie das Pedal drücken umso schneller fahren Sie in die gewählte Richtung. Vorwärtsfahren: Drücken Sie auf der rechten Seite das äußere Pedal (04/2). Rückwärtsfahren: Drücken Sie auf der rechten Seite das innere Pedal (04/1).

5.6 Mähwerkbedienung (06)

Schnitthöhe einstellen Das Mähwerk des Traktors kann mit einem Hebel (06/2) rechts neben dem Fahrersitz in mehreren Stufen in der Höhe verstellt werden.

1. Bewegen Sie den Verstellhebel (06/2) in die

gewünschte Richtung. Hebel nach unten be- deutet niedrige Schnitthöhe, Hebel nach oben bedeutet große Schnitthöhe. Mähwerk zuschalten Elektrische Zuschaltung: Im Bereich des Armatu- renbrettes befindet sich ein Schalter (02/5). Schalten Sie damit das Mähwerk ein (d.h. Positi- on "1"). 6 INBETRIEBNAHME WARNUNG! Gefahren durch unvollstän- dige Montage! Der Rasentraktor darf nicht be- trieben werden, bevor er nicht komplett montiert ist! Führen Sie alle in der Montageanleitung be- schriebenen Montagearbeiten durch. Fragen Sie im Zweifel vor der Inbetriebnahme einen Fach- mann, ob die Montage korrekt ausgeführt wurde! Prüfen Sie, ob alle Sicherheits- und Schutzein- richtungen vorhanden und funktionsfähig sind!

Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob Schneidwerkzeug, Befestigungs- bolzen und die gesamte Schneideinheit abge- nutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen abgenutzte oder beschädigte Messer durch neue ersetzt werden.

6.2 Befüllung mit Öl

Vor der Erstinbetriebnahme muss der Motor mit Öl befüllt werden. Beachten Sie hierzu bitte die Anleitung des Motorherstellers. Beachten Sie auch, dass der Ölstand in regelmäßigen Abstän- den kontrolliert und eventuell Öl aufgefüllt werden muss.

6.3 Befüllung mit Kraftstoff (09)

WARNUNG! Gefahren beim Umgang mit Kraftstoff! Kraftstoff ist hochgradig entflammbar. Kraftstofftank nur im Freien befüllen! Nicht rauchen! Nicht bei laufendem oder heißem Motor tanken! Verwenden Sie zum Betanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftstoff auf den Motor, das Gehäuse oder die Erde ver- schüttet werden kann. Aus Sicherheitsgründen sind der Kraftstofftank- verschluss und andere Tankverschlüsse bei Be- schädigung auszutauschen. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Der Traktor ist von der kraftstoffverschmutzten Stelle zu entfernen, und der verschüttete Kraftstoff muss vom Boden, dem Motor und dem Gehäuse mit einem Lappen auf- gesaugt und abgewischt werden. Jeglicher Startversuch ist zu vermeiden bis sich die Kraftstoffdämpfe verflüchtigt haben. Bewahren Sie Kraftstoff nur in den dafür vorgese- henen Behältern auf. Verwenden Sie bleifreies Benzin, min. ROZ 91. Tank befüllen

1. Stellen Sie gegebenenfalls den Motor ab und

ziehen Sie sicherheitshalber den Zündschlüs- sel ab.

2. Warten Sie, bis der Motor etwas abgekühlt ist

(Explosionsgefahr durch entzündeten Kraft- stoff!).

3. Drücken Sie auf die Tankverschlussabde-

4. Schwenken Sie die Tankverschlussabde-

ckung (09/1) nach oben. Die Tankverschluss- abdeckung (09/1) wird entriegelt.

5. Öffnen Sie den Tankverschluss (09/2) und

füllen Sie den Kraftstoff ein. Hinweis:Vermeiden Sie ein Überfüllen des Kraftstoffbehälters!

6. Verschließen Sie den Tankverschluss (09/2).

7. Verschließen Sie die Tankverschlussabde-

ckung (09/1) so, dass sie einrastet.

6.4 Reifendruck prüfen

Kontrollieren Sie den Reifendruck in regelmä- ßigen Abständen.

Lesen Sie den erforderlichen Luftdruck auf den Reifen ab (Empfehlung 1bar). HINWEIS 1PSI = 0,07bar.493516_a 17 Inbetriebnahme Mit einer handelsüblichen Fußluftpumpe kann der Reifendruck kontrolliert und Luft nachgefüllt wer- den.

6.5 Grasfangbox anbauen (10 – 13)

Die Rasentraktoren werden mit Grasfangbox ausgeliefert. Bitte beachten Sie, dass die Bilder vom Original etwas abweichen können. Grasfangbox Füllstandsmelder einstellen Der Füllstandsmelder meldet über eine Hupe, wenn die Grasfangbox entleert werden muss. Der Füllstandsmelder kann auf die Beschaffen- heit des Schnittguts in 6 Positionen eingestellt werden. Bei trockenem Schnittgut den Füll- standsmelder in die kleineren Positionen schie- ben. Bei nassem oder feuchtem Schnittgut den Füllstandsmelder länger einstellen. Dadurch wird die Befüllung der Grasfangbox beeinflusst.

1. Stellen Sie den Motor ab (siehe Kapitel 7.4

"Motor starten und abstellen", Seite18).

2. Nehmen Sie die Grasfangbox ab (siehe Kapi-

tel 8.1 "Grasfangbox reinigen", Seite21).

3. Stellen Sie den Füllstandsmelder (10/1) auf

das Schnittgut ein (10/a), bis er auf der ge- wünschten Position einrastet.

4. Hängen Sie die Grasfangbox wieder ein.

Grasfangbox einhängen

1. Halten Sie die Grasfangbox mit einer Hand

am Boxgriff (11/1) und mit der anderen Hand an der Halteöffnung an der Rückseite (11/2).

2. Legen Sie die Grasfangbox symmetrisch auf

3. Kippen Sie die Grasfangbox mit der anderen

Hand leicht nach vorne (12), so dass der vor- dere Teil der Grasfangbox einrastet.

4. Schwenken Sie nun die Grasfangbox wieder

5. Überprüfen Sie den korrekten Sitz der Gras-

6.6 Prüfung der Sicherheitseinrichtungen

Die Sicherheitseinrichtungen müssen vor jedem Start des Rasentraktors geprüft werden. WARNUNG! Gefahr bei der Prüfung der Sicherheitseinrichtungen! Die Sicherheitsein- richtungen dürfen nur vom Fahrersitz aus und wenn sich keine weiteren Personen oder Tiere in der Nähe aufhalten, durchgeführt werden! Führen Sie alle Prüfungen auf ebenem Unter- grund durch, damit der Rasentraktor nicht unge- wollt rollen kann.

6.6.1 Bremskontaktschalter prüfen

Der Bremskontaktschalter stellt sicher, dass der Motor nicht gestartet werden kann, wenn die Bremse nicht betätigt wird.

1. Der Motor ist aus.

2. Setzen Sie sich auf den Fahrersitz.

3. Lösen Sie die Feststellbremse indem Sie das

Bremspedal (05/1) betätigen.

4. Versuchen Sie den Motor zu starten (Zünd-

schlüssel in Position III). HINWEIS Der Motor darf nicht starten!

6.6.2 Mähwerkkontaktschalter prüfen

Der Mähwerkkontaktschalter stellt sicher, dass sich der Motor nicht starten lässt, wenn das Mähwerk aktiviert ist.

2. Setzen Sie sich auf den Fahrersitz.

3. Treten Sie das Bremspedal (05/1) und betäti-

gen Sie die Feststellbremse (05/2).

4. Schalten Sie das Mähwerk zu (02/5, Position

5. Versuchen Sie den Motor zu starten (Zünd-

schlüssel in Position III). HINWEIS Der Motor darf nicht starten!

6.6.3 Sitzkontaktschalter prüfen

Der Sitzkontaktschalter stellt sicher, dass sich der Motor abschaltet, sobald sich bei eingeschal- tetem Mähwerk keine Person mehr auf dem Fah- rersitz befindet.

1. Setzen Sie sich auf den Fahrersitz.

2. Treten Sie das Bremspedal (05/1) und betäti-

gen Sie die Feststellbremse (05/2).

3. Starten Sie den Motor und lassen Sie ihn mit

maximaler Drehzahl laufen.

4. Schalten Sie das Mähwerk zu (02/5, Position

5. Entlasten Sie den Sitz, indem Sie aufstehen

(nicht absteigen!). HINWEIS Der Motor muss sich abschalten!

6.6.4 Kontaktschalter der Grasfangbox

prüfen Der Kontaktschalter an der Grasfangbox stellt si- cher, dass sich der Motor abschaltet, sobald die Grasfangbox bei eingeschaltetem Mähwerk nicht korrekt eingehängt ist.

1. Setzen Sie sich auf den Fahrersitz.DE

18 493516_a Betrieb des Traktors

2. Treten Sie das Bremspedal (05/1) und betäti-

gen Sie die Feststellbremse (05/2).

3. Starten Sie den Motor und lassen Sie ihn mit

maximaler Drehzahl laufen.

4. Schalten Sie das Mähwerk zu (02/5, Position

5. Heben Sie die leere Grasfangbox leicht an

oder betätigen Sie den Öffnungsschalter. HINWEIS Der Motor muss sich abschalten!

6.6.5 Kontaktschalter des Auswurfkanals

prüfen Der Kontaktschalter des Auswurfkanals stellt si- cher, dass sich der Rasentraktor bei ausgebau- tem Auswurfkanal nicht starten lässt.

1. Grasfangbox abnehmen.

2. Entfernen Sie den Auswurfkanal (18/2).

3. Setzen Sie sich auf den Fahrersitz.

4. Treten Sie das Bremspedal (05/1) und betäti-

gen Sie die Feststellbremse (05/2).

5. Starten Sie den Motor.

HINWEIS Der Motor darf nicht starten!

7 BETRIEB DES TRAKTORS

WARNUNG! Gefahren durch unzurei- chende Kenntnis über den Rasentraktor! Le- sen Sie sich die Betriebsanleitung genau durch, bevor Sie starten! Achten Sie insbesondere auf alle Sicherheitshinweise! Führen Sie alle Monta- gearbeiten und alle Arbeiten zur Inbetriebnahme gewissenhaft durch. Fragen Sie im Zweifel den Hersteller!

7.1 Grundsätzliche vorbereitende

Tragen Sie während des Mähens immer fes- tes Schuhwerk und lange Hosen. Niemals barfuß oder mit offenen Sandalen mähen.

Überprüfen Sie vollständig das Gelände, auf dem der Rasentraktor eingesetzt wird. Entfer- nen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper, die erfasst und weggeschleudert werden könnten. Auch während des Mähens ist auf Fremdkörper zu achten.

Führen Sie alle in der Inbetriebnahme be- schriebenen Arbeiten durch. Dies gilt insbe- sondere für die Prüfung der Sicherheitsein- richtungen.

Zum Ziehen von Lasten nur die Anhängevor- richtung verwenden! Die Stützlast nicht über- schreiten.

Der Transport von Gegenständen am Rasen- traktor ist nicht gestattet!

7.2 Verwendung von Zubehör

WARNUNG! Gefahr durch falsches Zube- hör oder falsche Zubehörverwendung! Ver- wenden Sie immer nur Originalzubehör des Trak- torherstellers! Beachten Sie die Vorschriften zur Verwendung in der jeweils beiliegenden Bedie- nungsanleitung! Durch die Verwendung von nicht zugelassenem Zubehör oder die falsche Verwendung von Zube- hör können große Gefahren für den Bediener und Dritte entstehen. Der Rasentraktor könnte über- belastet werden. Dies kann zu schweren Unfällen führen.

7.3 Rasentraktor schieben (15, 16)

VORSICHT! Gefahr beim Schieben an Schrägen! Schieben Sie den Rasentraktor nur auf waagerechten Flächen! An Schrägen könnte der Rasentraktor unkontrolliert bergab rollen. Bei Fußhydrostat-Antrieb Der Bypasshebel (15/1) befindet sich im hinteren rechten Radkasten. Bypassentriegelung bei T3-Getriebe (Typ: T15, T16, T18):

1. Bypasshebel (15/1) herausziehen und nach

oben einhängen (16).

2. Lösen Sie die Bremse.

ð Der Rasentraktor kann jetzt geschoben wer- den. Bypassentriegelung bei G700-Getriebe (Typ: T20, T23):

1. Bypasshebel (15/1) einschieben und nach

oben einhängen (16).

2. Lösen Sie die Bremse.

ð Der Rasentraktor kann jetzt geschoben wer- den.

7.4 Motor starten und abstellen

1. Nehmen Sie auf dem Fahrersitz Platz.

2. Drücken Sie das Bremspedal (05/1) auf der

linken Seite ganz durch und arretieren Sie es mit dem Feststellhebel (05/2).493516_a 19 Betrieb des Traktors

3. Vergewissern Sie sich, dass das Mähwerk

NICHT zugeschaltet ist. Prüfen Sie dazu die Kippschalterstellung (02/5, Position „0“).

4. Bewegen Sie den Regler (02/2) für die Motor-

drehzahl an den oberen Anschlag. Je nach Ausstattungsvariante befindet sich dort das Choke-Zeichen. Wenn nicht, ziehen Sie am separaten Choke-Knopf (02/1).

5. Stecken Sie den Zündschlüssel in das Zünd-

6. Drehen Sie den Zündschlüssel in Position

„III“ und halten Sie ihn dort so lange, bis der Motor läuft. Hinweis:Zur Schonung der Starterbatterie sollte ein Startversuch nicht länger als ca. 5 Sekunden dauern.

7. Lassen Sie dann den Zündschlüssel los, er

springt automatisch in Position „II“.

8. Bewegen Sie den Regler (02/2) für die Motor-

drehzahl in Betriebsstellung. Bei einer Aus- stattungsvariante mit Choke-Knopf drücken Sie diesen wieder hinein (02/1). Motor abschalten

1. Schalten Sie das Mähwerk ab (02/5).

2. Stellen Sie den Regler (02/2) für die Motor-

drehzahl auf Leerlaufstellung.

3. Drücken Sie das Bremspedal (05/1) und arre-

tieren Sie es mit dem Feststellhebel (05/2).

4. Drehen Sie den Zündschlüssel (02/4) in Posi-

5. Ziehen Sie den Zündschlüssel ab.

WARNUNG! Gefahr durch heißen Motor! Achten Sie beim Abstellen des Motors darauf, dass heiße Motorteile (z.B. der Schalldämpfer) keine in der Nähe befindlichen Gegenstände oder Materialien entzünden können!

7.5 Fahren mit dem Traktor

WARNUNG! Gefahr durch unangepasste Geschwindigkeit! Fahren Sie insbesondere am Anfang langsam, um sich an das Fahr- und Bremsverhalten des Traktors zu gewöhnen! Vor jeder Richtungsänderung ist die Fahrgeschwin- digkeit so zu reduzieren, dass der Fahrer jeder- zeit die Kontrolle über den Rasentraktor behält und dieser dabei auch nicht umkippen kann! Ihr Traktor wird über ein Fußhydrostat-Getriebe angetrieben.

7.5.1 Fahrt vorbereiten bei Temperaturen

1. Vergewissern Sie sich, dass das Mähwerk

NICHT zugeschaltet ist. Prüfen Sie dazu den Kippschalter (02/5, Position „0“).

2. Starten Sie den Motor und lassen Sie ihn zur

Optimierung der Getriebeölviskosität ca. 30Sekunden lang warmlaufen. Danach kön- nen Sie mit dem Traktor fahren. Das Mähwerk sollte erst zugeschaltet werden, wenn der Motor einige Minuten gelaufen ist.

7.5.2 Fahren mit Fußhydrostat-Getriebe

1. Drücken Sie das Bremspedal (05/1) und arre-

tieren Sie es mit dem Feststellhebel (05/2).

2. Stellen Sie das Mähwerk auf die höchste

3. Starten Sie den Motor.

4. Bremse betätigen (05/1).

5. Drücken Sie langsam auf das Fußpedal für

die gewünschte Fahrtrichtung:

Rückwärts: Fußpedal (04/1)

6. Je weiter Sie das Pedal drücken, desto

schneller bewegt sich der Traktor in die ge- wählte Richtung.

7. Zum Anhalten lassen Sie das Fußpedal los

und drücken Sie das Bremspedal (05/1). HINWEIS Betätigen Sie immer, wenn Sie den Traktor verlassen, den Feststellhebel bei ge- tretenem Bremspedal, damit der Traktor nicht wegrollen kann!

7.5.3 Fahren mit Tempomat

HINWEIS Der Tempomat kann nur in Vor- wärtsfahrt eingeschaltet werden. Beim Betätigen der Bremse wird der Tempomat automatisch aus- geschaltet. Tempomat ein-/ausschalten:

Hebel (02/3) nach oben schwenken. Der Tempomat wird eingeschaltet.

Hebel (02/3) nach unten schwenken. Der Tempomat wird ausgeschaltet.

7.5.4 Fahren und Mähen an Hängen

WARNUNG! Gefahr durch Fehler beim Fahren an Hängen! Beim Fahren an Hängen ist besondere Vorsicht geboten! Es gibt keinen „siche- ren“ Hang. Beachten Sie dazu besonders folgende Sicherheitshinweise! Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren ei-DE 20 493516_a Betrieb des Traktors ner Steigung stecken bleibt, Mähwerk und Anbau- geräte auskuppeln. Danach in langsamer Abwärts- fahrt und gerader Richtung den Hang verlassen! Eine volle Grasfangbox erhöht durch ihr Gewicht die Kippgefahr des Rasentraktors!

Fahren Sie nicht an Hängen über 10° (18%) Neigung. Beispiel: das entspricht 18 cm Hö- henunterschied auf einen Meter Länge.

Fahren Sie nicht ruckartig an.

Bremsen Sie nicht ruckartig.

Halten Sie die Fahrgeschwindigkeit niedrig.

Fahren Sie nicht quer zum Hang.

Beschleunigen Sie nicht stark.

Lenken Sie nicht ruckartig.

7.5.5 Mähen mit dem Rasentraktor

Um ein sauberes Mähergebnis zu erhalten, ist die Fahrgeschwindigkeit den Rasenverhältnissen anzupassen. Wählen Sie zum Mähen maximal 2/3 der möglichen Fahrgeschwindigkeit am Pe- dal. Die maximale Geschwindigkeit des Traktors ist ausschließlich für den Fahrbetrieb ohne einge- schaltetes Mähwerk bestimmt. Im Normalfall beträgt die Schnitthöhe 4 - 5 cm. Dies entspricht der 2. oder 3. Raste der Höhen- verstellung (06/2). Bei feuchtem und nassem Gras mähen Sie mit höherer Schnitthöhe. Bei sehr hohem Gras ist es zweckmäßig, in zwei Durchgängen zu mähen. Stellen Sie das Mähwerk beim ersten Durchgang auf maximale Schnitthöhe. Beim zweiten Durchgang können Sie dann auf die gewünschte Höhe einstellen.

7.5.5.1 Zuschalten des Mähwerks

HINWEIS Das Mähwerk darf erst zuge- schaltet werden, wenn der Motor bereits ca. eine Minute warmgelaufen ist! Beim Zuschalten des Mähwerkes sollte der Rasentraktor nicht in ho- hem Gras stehen.

1. Starten Sie den Motor.

2. Bewegen Sie den Regler (02/2) für die Motor-

drehzahl in Betriebsstellung.

3. Stellen Sie das Mähwerk auf die höchste

4. Schalten Sie das Mähwerk mit dem Kipp-

schalter (02/5, Position „1“) ein.

5. Stellen Sie mit dem Handhebel (06/2) die ge-

wünschte Schnitthöhe ein.

6. Fahren Sie mit dem Rasentraktor an.

7.5.5.2 Mähbetrieb bei Rückwärtsfahrt

HINWEIS Wird nur das Getriebepedal für Rückwärtsfahrt betätigt, wird das Mähwerk aus- geschaltet.

1. Betätigen Sie die Taste "Rückwärtsmä-

hen" (02/6) und innerhalb 5 sec. das Pedal (04/1) für die Rückwärtsfahrt. WARNUNG! Unfallgefahr beim Rück- wärtsmähen! Beachten Sie das rückwärtige Um- feld beim Rückwärtsmähen! Rückwärtsmähen nur wenn erforderlich!

7.5.5.3 Abschalten des Mähwerks

WARNUNG! Gefahr durch nachlaufende Messer! Ein drehendes/auslaufendes Schneid- messer kann Hände und Füße zerschneiden! Deshalb Hände und Füße von den Schneidwerk- zeugen fernhalten!

1. Schalten Sie das Mähwerk mit dem Kipp-

schalter ab (02/5, Position „0“). Das Mähwerk kann sowohl im Stillstand als auch während der Fahrt des Traktors abgeschaltet werden. WARNUNG! Verletzungsgefahr durch he- rausschleudernde Gegenstände! Beim Über- queren von Kies- und Schotterflächen können Gegenstände in das laufende Mähwerk eingezo- gen und dann herausgeschleudert werden.

Schalten Sie das Mähwerk immer ab, wenn Sie andere Flächen als Rasen überfahren.

7.5.5.4 Grasfangbox entleeren

HINWEIS Wenn die Grasfangbox gefüllt ist, ertönt ein akustisches Signal. Spätestens jetzt sollte die Box entleert werden. Je nach Ausstattungsvariante verfügt Ihr Rasen- traktor über eine elektrisch betätigte Grasfang- box-Entleerung oder eine manuell betätigte Gras- fangbox mit Betätigungshebel. Für alle Boxenarten gilt:

Das Entleeren der Grasfangbox kann vom Fahrersitz aus vorgenommen werden.

Wird bei zugeschaltetem Mähwerk die Gras- fangbox hochgeklappt bzw. ausgehängt, stirbt der Motor ab.

Wenn die Grasfangbox nicht ordnungsgemäß eingerastet ist, kann das Mähwerk nicht zu- geschaltet werden.493516_a 21 Rasentraktor reinigen Elektrisch betätigte Grasfangbox entleeren

1. Zum Entleeren betätigen Sie den Kippschal-

ter (07/1) auf der linken Seite des Fahrersit- zes.

2. Zum Schließen der Grasfangbox betätigen

Sie wieder den Kippschalter. Grasfangbox mit Betätigungshebel entleeren

1. Ziehen Sie den Betätigungshebel aus der

2. Drücken Sie den Hebel in Fahrtrichtung, da-

mit sich die Grasfangbox öffnet (17/b).

3. Bewegen Sie die Grasfangbox mit dem He-

bel nach hinten, bis die Box einrastet.

Für ein optimales Mulchergebnis sollte der Rasen regelmäßig gemäht werden (ca. 1 bis 2-mal wö- chentlich). Dabei 1/3 der Grashöhe abschneiden (z.B. 6cm Rasenhöhe, 2cm mähen). Dadurch wird das Schnittgut sauber in den noch verblei- benden Rasen eingearbeitet.

7.5.5.6 Mähintervall

Berücksichtigen Sie, dass Gras zu verschiede- nen Zeiten unterschiedlich wächst. Empfehlens- wert ist zu Beginn des Frühjahrs ein kürzeres Mähintervall zu wählen. Vergrößern Sie das Mä- hintervall, wenn die Wachstumsrate des Grases im Laufe des Jahres abnimmt. Konnte der Rasen eine Zeit lang nicht gemäht werden, zunächst eine höhere Schnitthöhenein- stellung wählen und dann zwei Tage später mit einer niedrigeren Schnitthöheneinstellung noch einmal mähen.

7.5.5.7 Mähen von hohem Gras

Mähen Sie, wenn das Gras länger als üblich ge- wachsen oder wenn es zu feucht ist, den Rasen mit einer höheren Schnitthöheneinstellung. Mä- hen Sie den Rasen anschließend mit der niedri- geren, normalen Einstellung noch einmal.

7.5.5.8 Warten der Schneidmesser

Sorgen Sie während der ganzen Mähsaison für ein scharfes Schneidmesser, um ein Abreißen und ein Zerfetzen der Grashalme zu vermeiden. Abgerissene Grashalme werden an den Kanten braun. Dadurch reduziert sich das Wachstum, und die Anfälligkeit des Rasens für Krankheiten steigt.

Schneidmesser nach jedem Gebrauch auf Schärfe und Anzeichen von Abnutzung oder Schäden überprüfen! Gegebenenfalls Ser- vicewerkstätte aufsuchen.

Bei einem Ersatz der Messer nur Original-Er- satzmesser verwenden. 8 RASENTRAKTOR REINIGEN Für eine optimale Funktion und eine lange Le- bensdauer muss der Rasentraktor regelmäßig gereinigt werden. Reinigen Sie nach jedem Betrieb den Rasentrak- tor von anhaftenden Verschmutzungen. Verwenden Sie zur Reinigung keinen Hochdruck- reiniger. Der Wasserstrahl eines Hochdruckreini- gers oder eines Gartenschlauchs kann zu Be- schädigungen der Elektrik oder der Lager führen. Achten Sie darauf, dass insbesondere Motor, Ge- triebe und Umlenkrollen, sowie die komplette Elektrik nicht in Berührung mit Wasser kommen. WARNUNG! Gefahren bei der Reinigung! Bei allen Reinigungsarbeiten gilt:

Stellen Sie den Motor aus und ziehen Sie den Zündschlüssel ab.

Ziehen Sie den/die Zündkerzenstecker ab.

Für die Reinigung entfernte Schutzeinrichtun- gen müssen nach der Reinigung wieder mon- tiert werden.

VERBRENNUNGSGEFAHR: Reinigen Sie den Rasentraktor erst, wenn er abgekühlt ist. Motor, Getriebe und Schalldämpfer sind sehr heiß!

SCHNITTGEFAHR: Achten Sie bei Arbeiten an den Schneidwerkzeugen auf die scharfen Messer. Bei mehrschneidigen Mähwerkzeu- gen kann die Bewegung eines Schneidwerk- zeuges zur Bewegung des Anderen führen!

8.1 Grasfangbox reinigen

Nehmen Sie dazu die Grasfangbox ab und sprit- zen Sie die Box innen und außen mit einem Was- serschlauch ab. Fester anhaftende Verschmut- zungen müssen vorsichtig, zum Beispiel mit einer Bürste, abgekratzt werden. Achten Sie insbeson- dere bei Grasfangboxen mit Gewebebezug dar- auf, das Gewebe nicht zu beschädigen. HINWEIS Entleeren Sie die Grasfangbox vor der Reinigung wie beschrieben. Eine volle Grasfangbox ist zu schwer, um sie sicher abneh- men zu können. Abnehmen einer Grasfangbox

1. Stellen Sie den Motor ab.

2. Heben Sie die Grasfangbox leicht an.

3. Entnehmen Sie die Grasfangbox nach oben.DE

22 493516_a Instandhaltung Abnehmen einer elektrisch betätigten Grasfangbox

1. Stellen Sie den Motor ab.

2. Stellen Sie sicher, dass die elektrisch betätig-

te Grasfangbox geschlossen ist.

3. Heben Sie die Grasfangbox an (ca. 30°).

4. Entnehmen Sie die Grasfangbox nach oben.

8.2 Gehäuse, Motor und Getriebe reinigen

ACHTUNG! Beschädigung der elektrischen Anlage durch eindringendes Wasser! Achten Sie beim Reinigen des Traktors mit Wasser, dass kein Wasser in die elektrische Anlage gelangt! Den Motor und alle Lagerstellen (Räder, Getrie- be, Messerlagerung) nicht mit Wasser oder ei- nem Hochdruckreiniger abspritzen. Eindringendes Wasser in die Zündanlage, in den Vergaser und in den Luftfilter kann Störungen verursachen. Wasser in den Lagerstellen kann zum Verlust der Schmierung und somit zur Zer- störung der Lager führen. Zum Entfernen von Schmutz und Grasresten ei- nen Lappen, Handbesen, langstieligen Pinsel oder Ähnliches verwenden.

8.3 Reinigen des Auswurfkanals (18)

Durch regelmäßiges Reinigen wird die Leichtgän- gigkeit der Schnitthöhenverstellung gewährleistet. Der Auswurfkanal besteht aus zwei ineinander geschobenen Teilen. Das untere Teil ist im Mäh- gehäuse fest eingerastet. Das obere Teil kann zur Reinigung herausgezogen werden.

1. Entfernen Sie die Grasfangbox.

2. Entfernen Sie die Schrauben (18/1) links und

rechts am Auswurfkanal (18/2).

3. Ziehen Sie den Auswurfkanal durch die

Rückwand nach hinten heraus.

4. Reinigen Sie den oberen und unteren Aus-

wurfkanal gründlich.

5. Stecken Sie den Auswurfkanal in die Rück-

wand. Dabei darauf achten, dass oberer und unterer Teil sauber zusammengeführt wer- den.

6. Schrauben Sie ihn mit den beiden Befesti-

gungsschrauben fest.

7. Montieren Sie die Grasfangbox.

9 INSTANDHALTUNG WARNUNG! Gefahren bei der Instandhal- tung! Bei allen Instandhaltungsarbeiten gilt:

Stellen Sie den Motor aus und ziehen Sie den Zündschlüssel ab.

Ziehen Sie den/die Zündkerzenstecker ab.

Für die Instandhaltung entfernte Schutzein- richtungen müssen nach der Instandhaltung wieder montiert werden.

VERBRENNUNGSGEFAHR: Arbeiten Sie am Rasentraktor erst, wenn er abgekühlt ist. Motor, Getriebe und Schalldämpfer sind sehr heiß!

Beim Austausch von Teilen dürfen nur Origi- nal-Ersatzteile verwendet werden.

Suchen Sie im Zweifel immer eine Fachwerk- statt auf oder kontaktieren Sie den Hersteller.

Folgende Arbeiten dürfen vom Benutzer selbst durchgeführt werden. Alle übrigen Wartungs-, Service und Instandsetzungsarbeiten müssen bei einer autorisierten Service-Werkstätte durchge- führt werden. HINWEIS Bei starker Beanspruchung und bei hohen Temperaturen können kürzere War- tungsintervalle als in der oben angegebenen Ta- belle erforderlich sein. Bitte beachten Sie zusätzlich die empfohlenen, jährlichen Abschmierungen gemäß Schmierplan. Tätigkeit Vor je- dem Ein- satz Nach je- dem Ein- satz Nach den ersten 5 Stunden Alle 25 Betriebs- stunden Alle 50 Betriebs- stunden Vor jeder Einlage- rung Motorölstand überprüfen

X493516_a 23 Instandhaltung Tätigkeit Vor je- dem Ein- satz Nach je- dem Ein- satz Nach den ersten 5 Stunden Alle 25 Betriebs- stunden Alle 50 Betriebs- stunden Vor jeder Einlage- rung Luftfilter austauschen

Zündkerze überprüfen

Bremse überprüfen (Probe- bremsung auf gerader Stre- cke)

Reifendruck überprüfen X Mähmesser überprüfen X Auf lose Teile überprüfen X X Keilriemen überprüfen (Sicht- kontrolle)

Getriebe von Gras- und Mäh- resten reinigen X X )* siehe Bedienungsanleitung des Motorenher- stellers

Um die Leichtgängigkeit der beweglichen Teile zu gewährleisten, empfehlen wir mindestens jähr- lich folgende Stellen nachzuschmieren. Reinigen Sie alle zu schmierenden Stellen vor dem Abschmieren oder Einsprühen mit einem Lappen. Verwenden Sie kein Wasser, um even- tuelle Korrosion zu vermeiden. Schmierstellen:

Schmiernippel am Achsschenkel rechts und links (21) mit Mehrzweckfett abschmieren.

Lagerung der Vorderachse am Rahmen (21/1) mit Sprühöl einsprühen.

Zahnsegment und Lenkritzel am Lenkgetrie- be (22) mit Mehrzweckfett abschmieren.

Rollenlager und Nabe an Vorder- und Hinter- achse (23 / 20) mit Mehrzweckfett abschmie- ren. HINWEIS Die Vorder- und Hinterräder müssen zum Abschmieren der Achsen und Lager abgebaut werden.

Dreh- und Lagerstellen: Schmierung aller be- weglichen Dreh- und Lagerstellen.

Radwechsel darf nur auf einem waagrechten und festen Untergrund vorgenommen werden.

1. Stellen Sie den Rasentraktor ab und ziehen

Sie den Zündschlüssel ab.

2. Drücken Sie das Bremspedal (05/1) ganz

durch und arretieren Sie es mit dem Fest- stellhebel (05/2).

3. Sichern Sie den Rasentraktor mit Unterleg-

keilen gegen Wegrollen. Legen Sie die Keile auf der Seite unter, die nicht angehoben wird.

4. Heben Sie den Rasentraktor mit einem ge-

eigneten Hebezeug (z.B. Scherenwagenhe- ber) auf der Seite an, auf der das Rad ge- wechselt werden soll. Heben Sie den Traktor so weit an, dass sich das zu wechselnde Rad frei drehen lässt. Achtung! Gefahr von Geräteschäden. Achten Sie beim Anheben darauf keine Trak- torelemente zu verbiegen. Setzen Sie das Hebewerkzeug nur an stabilen Metallteilen an.

5. Sichern Sie den Rasentraktor an einem tra-

genden Element des Fahrgestells mit einer stabilen Unterlage (z.B. Kanthölzer) so ab, dass er sich auch bei abrutschen oder kippen des Hebezeugs nicht absenken kann.

6. Ziehen Sie die Schutzkappe (19/1) ab.DE

24 493516_a Instandhaltung

7. Drücken Sie die Sicherungsscheibe (19/2)

mit Schraubendreher ab. Achten Sie darauf, dass sie nicht verloren geht.

8. Ziehen Sie die Unterlegscheibe (19/3) ab.

9. Ziehen Sie das Rad von der Achse.

Hinweis:Beim Abziehen der Hinterräder von der Achse die Passfeder nicht verlieren!

10. Reinigen Sie vor der Wiedermontage die

Achse und die Bohrung im Rad und fetten Sie beides mit Mehrzweckfett ein.

11. Stecken Sie das Rad auf die Achse.

Hinweis:Beim Aufstecken der Hinterräder müssen die Nuten der Passfeder und des Hinterrades so übereinander stehen, so dass sich die Passfeder gewaltfrei einschieben lässt.

12. Stecken Sie die Unterlegscheibe auf die Ach-

13. Drücken Sie die Sicherungsscheibe in die

Nut an der Achse. Wenn Sie hierzu eventuell eine Zange verwenden, achten Sie darauf mit der Zange nicht die Achse zu beschädigen.

14. Stecken Sie die Schutzkappe auf die Achse.

15. Entfernen Sie die Sicherungsunterlage und

lassen Sie den Traktor vorsichtig mit dem Hebezeug auf den Boden sinken.

Im Lieferumfang des Rasentraktors ist kein Lade- gerät für die Starterbatterie enthalten. Genaue Batteriebezeichnung: siehe Batteriekas- ten. Die Starterbatterie befindet sich unter der Motorabdeckhaube. Grundsätzlich ist die Starterbatterie ab Werk ge- laden. Sicherheitshinweise WARNUNG! Gefahr durch falschen Um- gang mit der Starterbatterie! Zur Vermeidung von Gefahren, die vom falschen Umgang mit der Batterie ausgehen können, beachten Sie folgen- de Punkte!

Die Starterbatterie darf nicht in unmittelbarer Nähe von offenem Feuer gelagert, verbrannt oder auf Heizungen abgestellt werden. Es droht Explosionsgefahr.

Bewahren Sie die Starterbatterie zur Winter- einlagerung in einem kühlen, trockenen Raum (10 – 15°C) auf. Temperaturen unter dem Gefrierpunkt sollten bei der Lagerung vermieden werden.

Lassen Sie die Starterbatterie nicht über ei- nen längeren Zeitraum ungeladen. Wenn die Starterbatterie über einen längeren Zeitraum nicht benutzt wurde, sollte sie mit einem ge- eigneten Ladegerät aufgeladen werden.

Die Starterbatterie nicht zerstören. Der Elekt- rolyt (Schwefelsäure) verursacht Verätzun- gen auf der Haut und Bekleidung – sofort mit viel Wasser auswaschen.

Die Starterbatterie sauber halten. Nur mit ei- nem trockenen Tuch abwischen. Kein Was- ser, Benzin, Verdünnungsmittel oder ähnli- ches dazu verwenden!

Die Anschlusspole sauber halten und mit Pol- fett einfetten.

Anschlusspole nicht kurzschließen. Laden der Starterbatterie Die Aufladung ist erforderlich:

Vor der Einlagerung zur Winterpause.

Bei längerer Standzeit des Gerätes (länger als 3 Monate). WARNUNG! Gefahr durch falsches Aufla- den der Starterbatterie! Der Ladestrom des La- degerätes darf 5A nicht überschreiten und die Ladespannung darf max. 14,4V betragen. Bei höherer Ladespannung besteht Explosionsgefahr der Starterbatterie! Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab. Wir empfehlen, diese wartungsfreie und gasdich- te Starterbatterie mit einem speziell dafür geeig- neten Ladegerät aufzuladen (zu beziehen über den Fachhandel). Beachten Sie vor dem Laden der Starterbatterie die Bedienungsanleitung des Ladegeräteherstel- lers. VORSICHT! Kurzschlussgefahr! Um einen Kurzschluss zu vermeiden, immer zuerst das Mi- nuskabel (-) an der Batterie ab- und als letztes wieder anklemmen! Ziehen Sie bei Arbeiten an der Batterie immer den Zündschlüssel ab!

1. Ziehen Sie den Zündschlüssel ab (02/4).

2. Öffnen Sie die Motorhaube.

3. Verbinden Sie die Klemmen des Ladegerätes

mit den Anschlusspolen der Batterie. HINWEIS Beachten Sie die Polarität:

4. Verbinden Sie das Ladegerät mit dem Strom-

netz und schalten Sie es ein.

9.5 Mähwerk ausbauen

Für die Verwendung des Traktors im Winter- dienst und für den Wechsel des Keilriemens ist das Mähwerk auszubauen.

1. Lenkrad komplett nach links einschlagen

2. Grasfangbox entfernen (33).

3. Auswurfkanal ausbauen (18).

4. Zylinderschraube (34) der Schachthalterung

mit 5 - 6 Umdrehungen lösen.

5. Mähwerk auf die tiefste Einstellung ablassen

6. Zugfeder am Mähwerk aushängen (36).

7. Mähwerk wieder ganz nach oben stellen (37).

8. Keilriemen-Kanal aushängen (38).

9. Keilriemen von der Keilriemenscheibe des

Motors aushängen (39).

10. Mähwerk wieder auf die tiefste Einstellung

11. Entfernen Sie die 4 Sicherungsstifte an den

Haltebügeln des Mähwerks (41).

12. Haltbügel über die Bolzen abziehen (41).

9.6 Keilriemen auswechseln

1. Lösen Sie 6 Sicherungsmuttern (24).

2. Keilriemen-Kanal aushängen (25).

3. Rechte Abdeckung des Mähwerks aushän-

gen und entfernen (26).

4. Linke Abdeckung des Mähwerks aushängen

5. Schraube an der Spannrolle leicht lösen, bis

der Keilriemen ausgefädelt werden kann (28).

6. Keilriemen herausnehmen.

HINWEIS Die Führung und Lage des Keil- riemens ist je nach Typ unterschiedlich. Beach- ten Sie die Hinweis-Aufkleber auf dem Mähwerk. Neuen Keilriemen einsetzen

1. Legen Sie den Keilriemen um die leicht ge-

löste Spannrolle und schrauben Sie die Spannrolle wieder an (30 / 31).

2. Legen Sie den Keilriemen entsprechend der

Reihenfolge um die Rollen und beachten Sie die Führung und Lage des Keilriemens. 10 TRANSPORT Beim Transport des Rasentraktors mit Transport- geräten (z.B. Pkw-Anhänger), muss das Mähwerk zur Entlastung der Mähwerksaufhän- gung unterbaut werden. Achten Sie beim Transport auf ausreichende Traglast des Transportmittels und eine geeignete Sicherung des Rasentraktors. 11 LAGERUNG Der Rasentraktor soll vor Witterungseinflüssen, insbesondere vor Feuchtigkeit, Regen und länge- rer direkter Sonneneinstrahlung geschützt, abge- stellt werden. Bewahren Sie den Rasentraktor niemals mit Kraftstoff im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Kraftstoffdämpfe mit offe- nem Feuer oder Funken in Berührung kommen können. Stellen Sie den Rasentraktor nur in Räu- men ab, die für das Abstellen von Kraftfahrzeu- gen geeignet sind. Stellen Sie den Rasentraktor bei längeren Einla- gerungen, wie Überwinterung, möglichst nicht mit vollem Kraftstofftank ab. Der Kraftstoff kann ver- dunsten. Vor Langzeiteinlagerung sollte der Kraftstoff aus dem Tank und dem Vergaser abgelassen wer- den, um Ablagerungen und damit Startschwierig- keiten vorzubeugen. Befragen Sie hierzu bitte Ih- re Fachwerkstatt.

12 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr. Scharf- kantige und sich bewegende Geräteteile können zu Verletzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reini- gungsarbeiten immer Schutzhandschuhe! HINWEIS Wenden Sie sich bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst. Störung Ursache Beseitigung Motor springt nicht an. Kraftstoffmangel. Tank füllen; Tankentlüftung überprüfen; Kraftstofffilter überprüfen.DE 26 493516_a Hilfe bei Störungen Störung Ursache Beseitigung Schlechter, verschmutzter Kraft- stoff, alter Kraftstoff im Tank. Verwenden Sie stets frischen Kraftstoff aus sauberen Behältern; Vergaser reini- gen (Kundendienstwerkstatt). Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan- leitung des Motorherstellers). Kein Zündfunke. Zündkerze reinigen, evtl. neue einset- zen, Zündkabel prüfen, Zündanlage prü- fen (Kundendienstwerkstatt). Durch mehrmalige Startversuche zu viel Kraftstoff im Motorbrenn- raum. Zündkerze herausdrehen und abtrock- nen. Anlasser funktioniert nicht. Leere oder schwache Starterbat- terie. Starterbatterie aufladen. Sicherheitsschalter am Fahrer- sitz nicht in Funktion. Richtig auf dem Fahrersitz Platz neh- men; Schalter defekt. Sicherheitsschalter am Bremspedal nicht in Funktion. Bremspedal ganz niederdrücken. Mähwerk zugeschaltet. Mähwerk ausschalten. Sicherung am (+) Kabel der Starterbatterie. Sicherung überprüfen, gegebenenfalls tauschen. Motorleistung lässt nach. Zu hohes oder zu feuchtes Gras. Schnitthöhe korrigieren; Freiraum für das Mähwerk schaffen durch kurzes Zu- rückfahren. Auswurfkanal/Mähdeck ver- stopft. Motor abstellen und Zündschlüssel ab- ziehen! Auswurfkanal/Mähdeck reinigen. Luftfilter verschmutzt. Luftfilter reinigen (siehe Bedienungsan- leitung des Motorherstellers). Vergasereinstellung stimmt nicht. Einstellung überprüfen lassen (Kunden- dienstwerkstatt). Messer stark abgenutzt. Messer auswechseln (Kundendienst- werkstatt). Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit verringern. Rasentraktor vibriert stark. Mähwerk ist beschädigt. Mähwerk prüfen (Kundendienstwerk- statt). Rasentraktor fährt nicht an. Bei Hydrostat-Antrieb: kein Fahr- antrieb. Bypass-Hebel auf Betriebsstellung um- stellen (siehe Kapitel 7.3 "Rasentraktor schieben (15, 16)", Seite18). Unsauberer Schnitt. Messer abgenutzt, unscharf. Messer auswechseln oder nachschlei- fen. Nachgeschliffene Messer auswuch- ten (Kundendienstwerkstatt)! Falsche Schnitthöhe. Schnitthöhe korrigieren.493516_a 27 Hilfe bei Störungen Störung Ursache Beseitigung Zu geringe Motordrehzahl. Maximale Motordrehzahl einstellen. Fahrgeschwindigkeit zu hoch. Fahrgeschwindigkeit vermindern. Unterschiedlicher Reifendruck auf den Rädern. Auf richtigen Luftdruck aufpumpen. Kor- rekten Reifendruck am Reifen ablesen. Grasfangbox füllt nicht. Schnitthöhe zu tief eingestellt. Schnitthöhe korrigieren. Gras ist feucht - ist zu schwer, um vom Luftstrom transportiert zu werden. Mähzeit verschieben, bis die Rasenflä- che abgetrocknet ist. Messer stark abgenutzt. Messer auswechseln. (Kundendienst- werkstatt) Rasen zu hoch. Rasen 2-mal mähen:

1. Durchgang: max. Schnitthöhe

2. Durchgang: gewünschte Schnitt-

höhe. Gewebesack verstopft – kein Luftdurchlass. Gewebesack säubern. Auswurfkanal Mähdeck ver- schmutzt. Auswurfkanal/Mähdeck reinigen. Füllanzeige spricht nicht an. Mähreste am Füllanzeigehebel. Mähreste am Füllanzeigehebel entfer- nen. Dann auf Leichtgängigkeit überprü- fen. Fahrantrieb, Bremse, Kupplung und Mähwerk. Ausschließlich von einer Kundendienst- werkstatt überprüfen lassen!

12.1 Fehleranzeige Display und Fehlerbehebung

Anzeige Fehler Fehlerbeschreibung Fehlerbehebung Err 01 Sitzschalter Elektronik erkennt ungülti- gen Zustand des Sitzschal- ters.
