BRUGSANVISNING T 20105 HDE V2 SOLO

2.4 Sikkerheds- og beskyttelsesanord-

5.2 Instrumentbræt med display (03) ....... 279

5.2.1 Funktionsknapper og displayvis-

5.4 Gearbetjening (kørehastighed) (04) ... 281

5.5 Fodhydrostatgear (04, 05).................. 281

5.6 Betjening af klippeværk (06) ..............281

6 Ibrugtagning............................................. 281

6.1 Kontrol af klippeværket ......................282

6.2 Oliepåfyldning ....................................282

6.3 Brændstofpåfyldning (09)................... 282

6.4 Kontrol af dæktrykket ......................... 282

6.5 Påbygning af græsopsamlingsbehol-

der (10 - 13) .......................................282

6.6 Kontrol af sikkerhedsanordningerne ..283

6.6.1 Kontrol af bremsekontakten......... 283

6.6.2 Kontrol af klippeværkskontakten . 283

6.6.3 Kontrol af sædekontakten............ 283

6.6.4 Kontrol af kontakten til græsop-

samlingsbeholderen .................... 283

6.6.5 Kontrol af udkastkanalens kon-

takt............................................... 283 7 Betjening af traktoren ................................283

7.1 Forholdsregler, der altid skal tages ....283

7.2 Anvendelse af tilbehør........................284

7.3 Flytning af plænetraktor (15, 16) ........284

7.5.1 Forberedelse af kørsel ved tem-

peraturer under 10°C ..................284

7.5.2 Kørsel med fodhydrostatgear.......285

7.5.5 Klipning med plænetraktoren .......285

8 Rengøring af plænetraktoren ....................286

8.1 Rengøring af græsopsamlingsbehol-

8.3 Rengøring af udkastkanalen (18) .......287

9.5 Afmontering af klippeværket...............289

12.1 Fejlmelding display og afhjælpning af

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Plænetraktorerne leveres i forskellige udstyr- svarianter. Bemærk, at billederne kan afvige en smule fra originalen. Hvis du har proble- mer med at forstå beskrivelserne, bedes du henvende dig til et serviceværksted eller pro- ducenten.

Overhold medfølgende monteringsvejledning og benzinmotorens brugsanvisning.

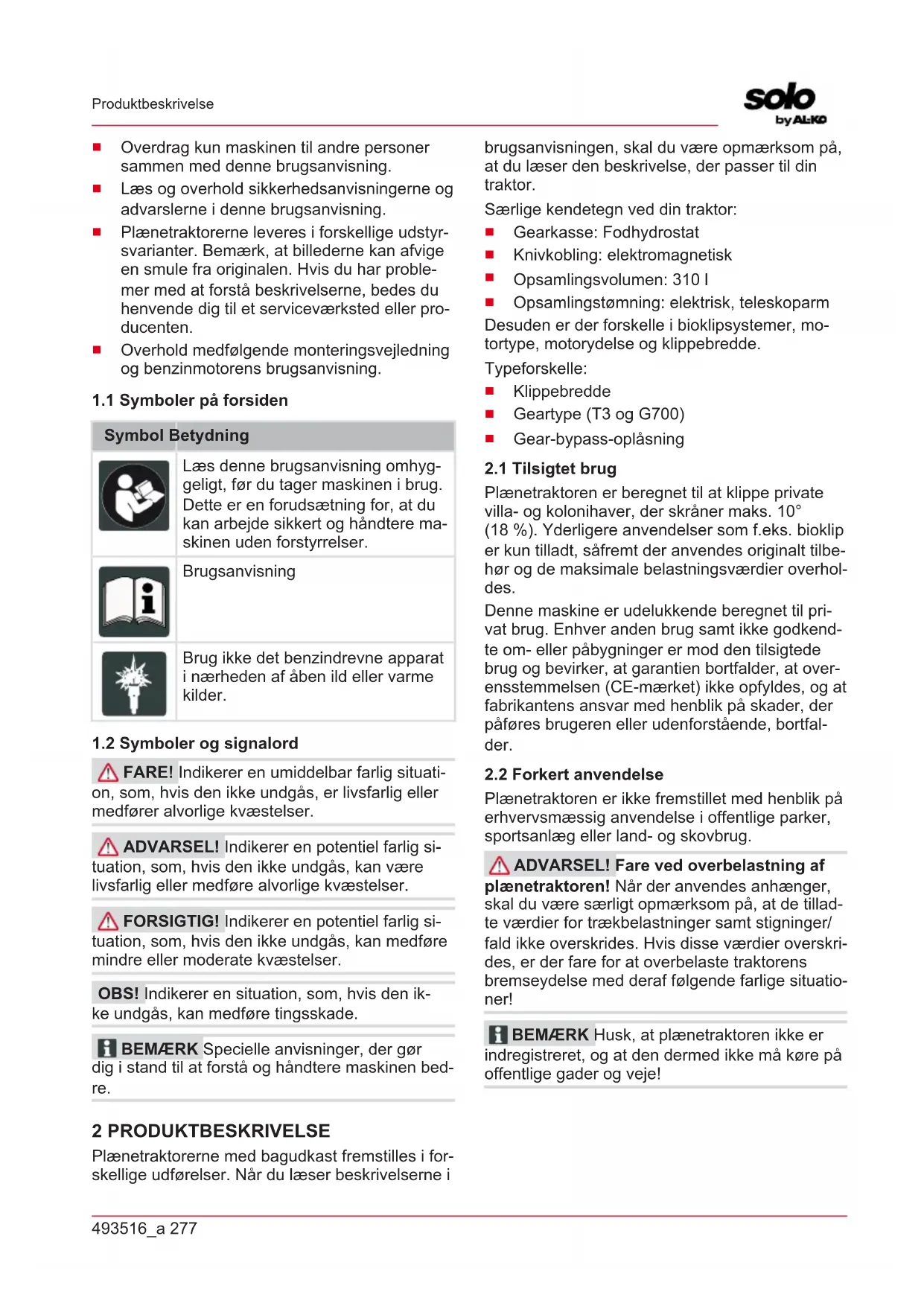

1.1 Symboler på forsiden

Symbol Betydning Læs denne brugsanvisning omhyg- geligt, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere ma- skinen uden forstyrrelser. Brugsanvisning Brug ikke det benzindrevne apparat i nærheden af åben ild eller varme kilder.

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ik- ke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bed- re. 2 PRODUKTBESKRIVELSE Plænetraktorerne med bagudkast fremstilles i for- skellige udførelser. Når du læser beskrivelserne i brugsanvisningen, skal du være opmærksom på, at du læser den beskrivelse, der passer til din traktor. Særlige kendetegn ved din traktor:

Plænetraktoren er beregnet til at klippe private villa- og kolonihaver, der skråner maks. 10° (18%). Yderligere anvendelser som f.eks. bioklip er kun tilladt, såfremt der anvendes originalt tilbe- hør og de maksimale belastningsværdier overhol- des. Denne maskine er udelukkende beregnet til pri- vat brug. Enhver anden brug samt ikke godkend- te om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at over- ensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfal- der.

2.2 Forkert anvendelse

Plænetraktoren er ikke fremstillet med henblik på erhvervsmæssig anvendelse i offentlige parker, sportsanlæg eller land- og skovbrug. ADVARSEL! Fare ved overbelastning af plænetraktoren! Når der anvendes anhænger, skal du være særligt opmærksom på, at de tillad- te værdier for trækbelastninger samt stigninger/ fald ikke overskrides. Hvis disse værdier overskri- des, er der fare for at overbelaste traktorens bremseydelse med deraf følgende farlige situatio- ner! BEMÆRK Husk, at plænetraktoren ikke er indregistreret, og at den dermed ikke må køre på offentlige gader og veje!DK 278 493516_a Sikkerhedsanvisninger

2.3 Symboler på maskinen

Læs brugsanvisningen før ibrugtagning! Mens der klippes, skal alle andre, særligt børn og dyr, holdes væk fra arbejdsområdet. Tag tændingsnøglen ud før vedli- geholdelses- og reparationsar- bejde! OBS! Fare Hold hænder og fød- der væk fra klippeværket! Kør aldrig på arealer, der skråner mere end 10° (hældning på 18

Fare! Ingen adgang her! Fare for forbrænding på varme overflader!

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Det er forbundet med fare at fjerne eller manipulere ved beskyttelses- anordninger. Enhver betjening af plænetrakto- ren er forbudt, hvis beskyttelsesanordningerne er blevet fjernet eller ændret. Defekte beskyttelses- anordninger skal omgående repareres eller ud- skiftes! Beskyttelsesanordninger er især:

Klippeværkskontakter

Græsopsamlingskontakter

Klippeværksafdækninger

Afbryder til udkastkanal

2.5 Produktoversigt (01)

Nr. Komponent 1 Rat 2 Instrumentbræt 3 Bremsepedal 4 Motorhjelm 5 Gearaktivering bak 6 Gearaktivering fremad 7 Klippeværk 8 Indstilling af klippehøjde 9 Gearbypass 10 Græsopsamlingssensor 11 Beholderaktivering 12 Græsopsamlingsbeholder 13 Førersæde 14 Beholderaktivering elektrisk* 15 Parkeringsbremsearm til bremsepe- dal 16 Tempomatgreb*

Udførelsen varierer og er afhængig af model 3 SIKKERHEDSANVISNINGER

Børn og andre personer, der ikke har kend- skab til brugsanvisningen, må ikke bruge ma- skinen.

Giv børn og unge besked om, at de ikke må lege med maskinen.

Slå kun græs ved dagslys eller ved god kun- stig belysning.

Hold uvedkommende væk fra fareområdet.

Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.

Reparationer på maskinen skal udføres af producenten eller i et af producentens ser- vicesteder.

Plænetraktoren er ikke indregistreret og må ikke køre på offentlige gader og veje.493516_a 279 Udpakning og montering af plænetraktoren

Slå ikke græs i tordenvejr. Der er ingen be- skyttelse mod lynnedslag.

Der må ikke medtages passagerer på maski- nen.

Klip aldrig på arealer, der skråner mere end 10° (hældning på 18%)

Det er forbudt at arbejde med plænetraktoren eller tilkoblet udstyr efter indtagelse af alko- hol, narkotika eller medicin, da reaktionsev- nen derved nedsættes.

Klip altid på tværs af hældninger.

Plænetraktoren kan forårsage svære kvæ- stelser i kraft af sin egenvægt. Når plæne- traktoren læsses af eller på et køretøj eller anhænger med henblik på transport, skal der udvises særlig forsigtighed.

Denne plænetraktor må ikke bugseres. Brug et egnet køretøj, hvis plænetraktoren skal transporteres på offentlige gader og veje.

Plænetraktoren må ikke betjenes i dårligt ventilerede arbejdsområder (f.eks. garage). Udstødningsgassen indeholder giftig kulilte samt andre skadelige stoffer.

4 UDPAKNING OG MONTERING AF

PLÆNETRAKTOREN Overhold medfølgende monteringsvejledning, der anviser, hvordan traktoren pakkes ud og monte- res. BEMÆRK Overhold også den medfølgen- de brugsanvisning til benzinmotoren. ADVARSEL! Fare ved ufuldstændig mon- tering! Plænetraktoren må ikke betjenes, før den er monteret fuldstændigt! Udfør alt monteringsar- bejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du spørge en fagmand, om plænetraktoren er korrekt monteret, før du tager den i brug. Kontrollér, at alle sikkerheds- og be- skyttelsesanordninger er tilstede og fungerer! 5 BETJENINGSELEMENTER I det følgende beskrives de betjeningselementer, der hører til en plænetraktor med bagudkast. Når du læser beskrivelserne i brugsanvisningen, skal du være opmærksom på, at du læser den beskri- velse, der passer til din traktor.

5.1 Standard instrumentbræt (02)

I det følgende beskrives elementerne på standar- dinstrumentbrættet. Regulering af motorens omdrejningstal BEMÆRK Husk, at du påvirker hastighe- den, når du aktiverer regulatoren under kørslen! Regulator med integreret choker: Motorens omdrejningstal forhøjes eller reduceres ved at forskyde regulatoren (02/2). Chokeren kobles til i den øverste stilling. Aktivering af choker: Skub regulatoren helt op til choker-symbolet. Denne positi- on bruges udelukkende til at starte moto- ren. Bemærk: Nogle traktorvarianter er udsty- ret med en separat choker-knap (02/1) på instrumentbrættet. For at starte traktoren skal denne knap også aktiveres. Når mo- toren kører, skal knappen skubbes lang- somt tilbage igen! Klipning: I denne position kører motoren med maksimalt omdrejningstal. Tomgang: I denne position kører motoren med det laveste omdrejningstal. Tændingslås (02/4) Stilling Funktion 0 Motoren slukket. Tændingsnøglen kan trækkes ud. I Lygterne tændes. Når motoren er startet, tændes lyg- terne i denne stilling. II Driftsstilling, når motoren er i gang. III Startstilling for at starte motoren. Slip tændingsnøglen, så snart moto- ren er i gang. Så fjedrer den tilbage til driftsstilling II.

5.2 Instrumentbræt med display (03)

Læs dette kapitel, hvis din plænetraktor er udsty- ret med et display oven over standard-instru- mentbrættet.DK 280 493516_a Betjeningselementer

5.2.1 Funktionsknapper og displayvisning

Pos. Betegnelse Funktion 03/2 Følgende vises på displayet:

Dagens driftstimetal (visning med én decimal) Bemærk: Dagens driftstimetal (1,5h = 1time og 30minutter). eller

driftstimer i alt (visning uden decimal) Bemærk: De samlede driftstimer begynder at tælle, så snart tændingsnøglen drejes hen til position I. 03/5 Til omstilling af displayvisning:

Batterispænding Bemærk: Hvis tændingsnøglen forbliver i tændingslåsen på posi- tion ”I” , tæller det samlede driftstimetal videre. 03/13 Indstilling af dagens driftstimer til ”0”. Bemærk: Kun driftstimerne per dag kan stilles til ”0”, ikke det samlede driftstimetal.

startbatteriet er defekt eller dybt afladet.

strømtilførselsledningen motor/batteri er afbrudt.

startbatteriet er dybt afladet. Bemærk: Hvis denne visning lyser, skal du opsøge specialværk- stedet! 03/3 græsopsamlingen er fyldt. Tøm græsopsamlingen! 03/4 klippeværket er slået til. 03/6 klippeværket er indstillet på bakkørsel. 03/7 græsopsamlingen er taget af, eller hvis den ikke er lukket for- skriftsmæssigt. 03/8 lygterne er tændt.493516_a 281 Ibrugtagning Pos. Betegnelse Visningen lyser: 03/9 der trædes på bremserne, og hvis bremserne er låst. 03/10 hvis der kun er maks. 1,5liter brændstof i tanken. 03/11 oliestanden underskrider et bestemt niveau. 03/12 traktorføreren stiger af traktoren, mens:

Bremse: Når du træder bremsepedalen (05/1) helt ned, aktiveres bremsen på gear- kassen, og traktoren bremser.

Parkeringsbremse: Når parkeringsbrem- searmen (05/2) trækkes op, mens bremsepe- dalen (05/1) trædes ned, låses bremsen. Når du træder på bremsepedalen igen, løsnes bremsen.

5.4 Gearbetjening (kørehastighed) (04)

Plænetraktoren er udstyret med et fodhydrosta- tisk gear. Nogle modeller er udstyret med Tempomat. I højre side er der to separate pedaler til fremad- og bagudkørsel. Køreret- ning Beskrivelse Fremad Træd på den højre pedal (04/2) for at køre fremad. Bak Træd på den venstre pedal (04/1) for at bakke. Bemærk: Når du træder på bakkør- selspedalen, slukkes der for klippe- værket. Klippefunktion ved bagudkørsel: se kapitel 7.5.5 "Klipning med plæne- traktoren", side285.

5.5 Fodhydrostatgear (04, 05)

Fodhydrostatgearet aktiveres med to pedaler (04/1 og 04/2). For at starte skal du først løsne parkeringsbrem- sen (05/2), mens motoren kører, og så udløse pedalen (04/2) for at køre fremad eller pedalen (04/1) for at bakke. Jo længere du træder peda- len ned, desto hurtigere kører du i den valgte ret- ning. Fremadkørsel: Træd på den yderste pedal (04/2) i højre side. Bakning: Træd på den inderste pedal (04/1) i højre side.

5.6 Betjening af klippeværk (06)

Indstilling af klippehøjde Traktorens klippeværk kan indstilles i højden i fle- re trin med en arm (06/2), der er anbragt til højre for førersædet.

1. Bevæg indstillingsarmen (06/2) i den ønske-

de retning. Når håndtaget bevæges nedad, bliver klippehøjden lavere, og når den bevæ- ges opad, øges klippehøjden. Tilkobling af klippeværket Elektrisk tilkobling: Ved instrumentbrættet er der en tænd/slukkontakt (02/5). Tænd for klippevær- ket hermed (dvs.position ”1”). 6 IBRUGTAGNING ADVARSEL! Fare ved ufuldstændig mon- tering! Plænetraktoren må ikke betjenes, før den er monteret fuldstændigt! Udfør alt monteringsar- bejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du spørge en fagmand, om plænetraktoren er korrekt monteret, før du tager den i brug. Kontrollér, at alle sikkerheds- og be- skyttelsesanordninger er tilstede og fungerer!DK 282 493516_a Ibrugtagning

6.1 Kontrol af klippeværket

Før du bruger plænetraktoren, skal du altid kon- trollere visuelt, om klippeværktøjet, fastgørelses- boltene og hele klippeenheden er slidt eller be- skadiget. For at undgå ubalance skal slidte eller beskadigede knive udskiftes med nye.

Før du tager plænetraktoren i brug første gang, skal der fyldes olie på. Følg motorproducentens vejledning. Husk også at kontrollere oliestanden med jævne mellemrum og eventuelt fylde mere olie på.

6.3 Brændstofpåfyldning (09)

ADVARSEL! Fare ved håndtering af brændstof! Brændstof er yderst brændbart! Brændstoftanken må kun fyldes op ude i det fri! Rygning forbudt! Tank ikke op, mens motoren er i gang eller varm! Brug en tragt eller et påfyldningsrør, når der tan- kes op, så der ikke spildes brændstof på moto- ren, huset eller jorden. Af sikkerhedsgrunde skal dækslet til brændstoft- anken og andre tankdæksler udskiftes, hvis de har taget skade. Hvis der er løbet brændstof over, må motoren ik- ke startes. Traktoren skal fjernes fra det sted, hvor brændstoffet er løbet ud, og det spildte brændstof skal tørres godt af på jorden, motoren og huset med en klud. Start ikke motoren, indtil brændstofdampene er fordampet. Opbevar kun brændstoffet i dertil egnede behol- dere. Brug blyfri benzin, min. RON 91. Fyld tanken op

1. Sluk i givet fald for motoren, og træk for en

sikkerheds skyld tændingsnøglen ud.

2. Vent, indtil motoren er kølet noget ned (eks-

plosionsfare ved antændt brændstof!).

3. Tryk derefter på afdækningen til tankdækslet

4. Vip afdækningen til tankdækslet op (09/1).

Afdækningen til tankdækslet (09/1) låses op.

5. Åbn tankdækslet (09/2), og fyld brændstof

på. Bemærk:Undgå at overfylde brændstoftan- ken!

6. Luk tankdækslet (09/2).

7. Luk afdækningen til tankdækslet (09/1), så

6.4 Kontrol af dæktrykket

Kontroller dæktrykket med jævne mellemrum.

Se det påkrævede lufttryk på dækkene (an- befaling 1 bar). BEMÆRK 1 PSI = 0,07 bar. Dæktrykket kan kontrolleres med en almindelig fodluftpumpe, og der kan pumpes mere luft i.

6.5 Påbygning af græsopsamlingsbeholder

(10 - 13) Plænetraktorerne leveres med en græsopsam- lingsbeholder. Bemærk, at billederne kan afvige en smule fra originalen. Indstilling af græsopsamlingsbeholderens niveauindikator Niveauindikatoren afgiver et lydsignal, når græ- sopsamlingsbeholderen skal tømmes. Niveauindikatoren kan indstilles i 6 positioner til materialets egenskaber. Er materialet tørt, sættes niveauindikatoren i de lavere positioner. Er mate- rialet vådt eller fugtigt, skal niveauindikatoren ind- stilles højere. Dette ændrer fyldemængden i græ- sopsamlingsbeholderen.

2. Tag græsopsamlingsbeholderen af (se kapi-

tel 8.1 "Rengøring af græsopsamlingsbehol- der", side287).

3. Indstil niveauindikatoren (10/1) til materialet

(10/a), indtil den går i hak i den ønskede po- sition.

4. Sæt græsopsamlingsbeholderen på plads

igen. Montering af græsopsamlingsbeholderen

1. Hold græsopsamlingsbeholderen i grebet

(11/1) med den ene hånd, og den anden hånd på holdeåbningen på bagsiden (11/2).

2. Anbring græsopsamlingsbeholderen symme-

trisk på føringen (11/3).

3. Vip græsopsamlingsbeholderen en smule

fremad med den anden hånd (12), så den forreste del af græsopsamlingsbeholderen går i hak.

4. Vip derefter græsopsamlingsbeholderen ned

5. Kontroller, om græsopsamlingsbeholderen

sidder som den skal.493516_a 283 Betjening af traktoren

6.6 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne skal altid kontrolleres, inden plænetraktoren startes. ADVARSEL! Fare ved kontrol af sikker- hedsanordningerne! Sikkerhedsanordningerne må kun kontrolleres fra førersædet, og kun når der ikke er andre personer eller dyr i nærheden! Udfør alle kontroltrin på et jævnt underlag, så plænetraktoren ikke ruller utilsigtet.

6.6.1 Kontrol af bremsekontakten

Bremsekontakten sikrer, at motoren ikke kan startes, når bremsen ikke er aktiveret.

1. Motoren er slukket.

2. Sæt dig på førersædet.

3. Løsn parkeringsbremsen ved at træde på

bremsepedalen (05/1).

4. Forsøg at starte motoren (tændingsnøgle i

position III). BEMÆRK Motoren må ikke starte!

6.6.2 Kontrol af klippeværkskontakten

Klippeværkskontakten sikrer, at motoren ikke kan startes, når klippeværket er slået til.

1. Motoren er slukket.

2. Sæt dig på førersædet.

3. Træd på bremsepedalen (05/1), og træk par-

keringsbremsen (05/2).

4. Slå klippeværket til (02/5, position ”1”).

5. Forsøg at starte motoren (tændingsnøgle i

position III). BEMÆRK Motoren må ikke starte!

6.6.3 Kontrol af sædekontakten

Sædekontakten sikrer, at motoren slår fra, så snart der ikke sidder nogen på førersædet, mens klippeværket er slået til.

1. Sæt dig på førersædet.

2. Træd på bremsepedalen (05/1), og træk par-

keringsbremsen (05/2).

3. Start motoren, og lad den køre med maksi-

malt omdrejningstal.

4. Slå klippeværket til (02/5, position ”1”).

5. Tag vægten af sædet ved at rejse dig (stig ik-

ke af!). BEMÆRK Motoren skal slå fra!

6.6.4 Kontrol af kontakten til

græsopsamlingsbeholderen Kontakten til græsopsamlingsbeholderen sikrer, at motoren slår fra, såfremt græsopsamlingsbe- holderen ikke er sat korrekt i, mens klippeværket er slået til.

1. Sæt dig på førersædet.

2. Træd på bremsepedalen (05/1), og træk par-

keringsbremsen (05/2).

3. Start motoren, og lad den køre med maksi-

malt omdrejningstal.

4. Slå klippeværket til (02/5, position ”1”).

5. Løft græsopsamlingsbeholderen en smule,

eller aktiver åbningskontakten. BEMÆRK Motoren skal slå fra!

6.6.5 Kontrol af udkastkanalens kontakt

Kontakten til udkastkanalen sikrer, at plænetrak- toren ikke kan startes, hvis udkastkanalen er ta- get af.

1. Tag græsopsamlingsbeholderen af.

2. Fjern udkastkanalen (18/2).

3. Sæt dig på førersædet.

4. Træd på bremsepedalen (05/1), og træk par-

BEMÆRK Motoren må ikke starte!

7 BETJENING AF TRAKTOREN

ADVARSEL! Fare, hvis føreren ikke har tilstrækkeligt kendskab til plænetraktoren! Læs brugsanvisningen grundigt igennem, før du starter! Vær især opmærksom på sikkerhedsan- visningerne! Udfør alt monteringsarbejde og alt arbejde i forbindelse med ibrugtagningen samvit- tighedsfuldt. Spørg producenten i tvivlstilfælde!

7.1 Forholdsregler, der altid skal tages

Brug altid solidt fodtøj og lange bukser, når du klipper. Klip aldrig barfodet eller med åbne sandaler.

Kontroller hele terrænet, hvor plænetraktoren skal bruges. Fjern alle sten, grene, wirer, knogler og andre fremmedlegemer, som ma- skinen kan gribe fat i og slynge væk. Vær og- så opmærksom på fremmedlegemer, mens du klipper.

Udfør alt arbejde, der beskrives i forbindelse med ibrugtagningen. Dette gælder især kon- trol af sikkerhedsanordningerne.DK 284 493516_a Betjening af traktoren

Hvis der skal trækkes læs, skal anhæn- geranordningen bruges! Overskrid ikke støt- telasten.

Det er ikke tilladt at transportere genstande på plænetraktoren!

7.2 Anvendelse af tilbehør

ADVARSEL! Fare ved anvendelse af for- kert tilbehør eller forkert anvendelse af tilbe- hør! Brug altid traktorproducentens originale til- behør! Overhold anvendelsesforskrifterne i den relevante brugsanvisning! Hvis der anvendes ikke-godkendt tilbehør, eller hvis tilbehøret anvendes forkert, kan der opstå faremomenter for brugeren og andre. Plænetrak- toren kan overbelastes. Dette kan føre til alvorli- ge ulykker.

7.3 Flytning af plænetraktor (15, 16)

FORSIGTIG! Fare ved skubning på skrå- ninger! Plænetraktoren må kun skubbes på vandrette arealer! Plænetraktoren kan rulle ukon- trolleret ned ad skråninger. Med fodhydrostatgear Bypass-armen (15/1) sidder på bageste hjulkas- se til højre. Oplåsning af bypass-anordningen ved T3-gear (type: T15, T16, T18):

1. Træk bypass-armen (15/1) ud, og vip den op,

og sæt den fast (16).

ð Nu kan plænetraktoren skubbes. Oplåsning af bypass-anordningen ved G700-gear (type: T20, T23):

1. Skub bypass-armen (15/1) ind , og vip den

op, og sæt den fast (16).

ð Nu kan plænetraktoren skubbes.

1. Sæt dig på førersædet.

3. Forvis dig om, at klippeværket IKKE er slået

tallet op til øverste anslag. Afhængigt af ud- styrsvarianten er der her et chokersymbol. Hvis ikke, trækkes den separate chokerknap ud (02/1).

5. Stik tændingsnøglen ind i tændingslåsen

6. Drej tændingsnøglen i position "III", og hold

den der, indtil motoren går i gang. Bemærk:For at skåne startbatteriet bør startforsøget ikke vare længere end ca. 5 se- kunder.

7. Slip derefter tændingsnøglen, der automatisk

fjedrer tilbage til position "II".

1. Slå klippeværket fra (02/5).

3. Træd på bremsepedalen (05/1), og lås den

med parkeringsarmen (05/2).

4. Drej tændingsnøglen (02/4) til position "0".

5. Træk tændingsnøglen ud.

ADVARSEL! Fare ved varm motor! Når du slukker motoren, skal du være opmærksom på, at varme motordele som f.eks. lyddæmperen ikke kan antænde genstande eller materialer i nærhe- den!

7.5 Kørsel med traktoren

ADVARSEL! Fare, hvis hastigheden ikke tilpasses forholdene! Kør særligt langsomt til at begynde med for at vænne dig til traktorens køre- og bremseadfærd. Hver gang du skifter retning, skal kørehastigheden sænkes, så du altid har kontrol over plænetraktoren, og så den ikke kan vælte! Din traktor drives frem af et fodhydrostatgear.

7.5.1 Forberedelse af kørsel ved

temperaturer under 10°C

1. Forvis dig om, at klippeværket IKKE er slået

til. Kontroller vippekontakten (02/5, position ”0”).

2. Start motoren, og lad den køre varm i ca. 30

sekunder for at optimere gearolieviskositeten. Derefter kan du køre med traktoren. Klippe- værket skal først slås til, når motoren har væ- ret i gang i nogle minutter.493516_a 285 Betjening af traktoren

7.5.2 Kørsel med fodhydrostatgear

1. Træd på bremsepedalen (05/1), og lås den

med parkeringsarmen (05/2).

2. Indstil klippeværket på højeste klippehøjde

4. Træd på bremsen (05/1).

5. Træd langsomt på fodpedalen til den ønske-

6. Jo længere du træder pedalen ned, desto kø-

rer hurtigere kører traktoren i den valgte ret- ning.

7. For at stoppe skal du slippe fodpedalen og

træde på bremsepedalen (05/1). BEMÆRK Når du går væk fra traktoren, skal du altid huske at trække parkeringsarmen, mens bremsepedalen er trådt ned, så traktoren ikke kan rulle væk!

7.5.3 Kørsel med Tempomat

BEMÆRK Tempomat kan kun slås til, når traktoren kører fremad. Når der trædes på brem- sen, kobles Tempomat automatisk fra. Til-/frakobling af tempomat:

ADVARSEL! Fare ved kørefejl på skrånin- ger! Der skal udvises særlig forsigtighed ved kør- sel på skråninger! Der er ingen "sikre" skrånin- ger. Vær især opmærksom på følgende sikker- hedsanvisninger! Hvis hjulene glider rundt, eller hvis traktoren ikke kan komme op ad en skrå- ning, skal klippeværket og påbygningsenhederne kobles fra. Forlad derefter skråningen ved at køre langsomt i lige linje. En fuld græsopsamlingsbe- holder øger med sin vægt faren for, at plænetrak- toren vælter!

Kør aldrig på arealer, der skråner mere end 10° (hældning på 18%). Eksempel: Det sva- rer til en højdeforskel på 18 cm pr. meter.

Hold en lav kørehastighed.

Kør ikke på tværs af en skråning.

Accelerer ikke for kraftigt.

7.5.5 Klipning med plænetraktoren

For at opnå et pænt og rent klipperesultat skal kørehastigheden tilpasses plænens beskaffen- hed. Vælg maks. 2/3 af den mulige hastighed på pedalen, når du klipper. Traktorens maksimale hastighed er udelukkende beregnet til kørsel, når klippeværket er slået fra. Klippehøjden er normalvis 4-5 cm. Dette svarer til

2. eller 3. trin på højdeindstillingen (06/2). Hvis

græsset er fugtigt eller vådt, skal der køres med højere klippehøjde. Hvis græsset er meget højt, er det en god idé at klippe ad to omgange. Første gang du klipper, skal du indstille klippeværket på den maksimale klippehøjde. Ved anden omgang, kan du så ind- stille på den ønskede højde.

7.5.5.1 Tilkobling af klippeværket

BEMÆRK Klippeværket må først slås til, når motoren er kørt varm i ca. et minut. Når klip- peværket slås til, bør plænetraktoren ikke stå i højt græs.

3. Indstil klippeværket på højeste klippehøjde

4. Slå klippeværket til med vippekontakten

(02/5, position "1").

5. Indstil den ønskede klippehøjde med håndta-

6. Kør nu med plænetraktoren.

7.5.5.2 Klippefunktion ved bagudkørsel

BEMÆRK Når du træder på bakkørselspe- dalen, slukkes der for klippeværket.

1. Tryk på knappen "Klipning i bakgear" (02/6),

og træd så på pedalen (04/1) til bagudkørsel inden for 5 sekunder. ADVARSEL! Fare for ulykker ved klip- ning i bakgear! Når du klipper i bakkørsel, skal du se dig godt for bagud. Klip kun i bakkørsel, hvis det er nødvendigt!DK 286 493516_a Rengøring af plænetraktoren

7.5.5.3 Frakobling af klippeværket

ADVARSEL! Fare ved efterløbende knive! En roterende/efterløbende kniv kan skære hæn- der og fødder! Hold derfor hænder og fødder væk fra klippeværktøjet!

1. Slå klippeværket fra med vippekontakten

(02/5, position "0"). Klippeværket kan både slås fra, når traktoren står stille, og når den kører. ADVARSEL! Fare for personskader ved udslyngede genstande! Ved krydsning af area- ler med grus eller skærver kan der blive trukket genstande ind i klippeværket, som derefter slyn- ges ud.

Slå altid klippeværket fra, når du ikke kører på græs.

græsopsamlingsbeholderen BEMÆRK Når græsopsamlingsbeholde- ren er fuld, lyder der et akustisk signal. Nu er det på høje tid at tømme beholderen. Alt efter udstyrsvariant råder plænetraktoren over en elektrisk aktiveret tømning af græsopsam- lingsbeholderen eller en græsopsamlingsbehol- der, hvor tømningen udføres manuelt med en ak- tiveringsarm. For alle opsamlingsbeholdere gælder følgende:

Græsopsamlingsbeholderen kan tømmes fra førersædet.

Hvis græsopsamlingsbeholderen klappes op eller tages af, mens klippeværket er slået til, slår motoren fra.

Hvis græsopsamlingsbeholderen ikke er sat ordentligt i, kan klippeværket ikke slås til. Tømning af elektrisk aktiveret græsopsamlingsbeholder

1. Tryk på vippekontakten (07/1) på venstre si-

de af førersædet for at tømme beholderen.

2. Tryk igen på vippekontakten for at lukke græ-

sopsamlingsbeholderen. Tømning af græsopsamlingsbeholderen med aktiveringsarm

1. Træk aktiveringsarmen ud af græsopsam-

lingsbeholderen (17/a).

2. Tryk armen i køreretningen, hvorved græsop-

samlingsbeholderen åbnes (17/b).

3. Bevæg græsopsamlingsbeholderen bagud

For at opnå et optimalt resultat af bioklipningen bør plænen slås regelmæssigt (ca. 1 til 2 gange om ugen). I den forbindelse skal der skæres 1/3 af græssets højde af (f.eks. ved 6cm græs skæ- res der 2cm af). På den måde indarbejdes afklip- pet ordentligt i græsplænen.

7.5.5.6 Klippeinterval

Tag hensyn til, at græsset vokser forskelligt på forskellige tidspunkter. Det anbefales at vælge et kortere klippeinterval i begyndelsen af foråret. Sæt klippeintervallet op, når græsvæksten afta- ger i løbet af året. Hvis plænen ikke kan slås i en periode, skal du først vælge en højere indstilling af klippehøjden og derpå slå den igen to dage senere med en la- vere indstilling af klippehøjden.

7.5.5.7 Slåning af højt græs

Når græsset er blevet længere end sædvanligt, eller hvis det er fugtigt, skal du slå plænen med en højere indstilling af klippehøjden. Slå derpå plænen igen med den lavere, normale indstilling.

7.5.5.8 Vedligeholdelse af knivene

Sørg for, at knivene er skarpe i hele græsslå- ningssæsonen for at undgå, at græsstråene rives af og fragmenteres. Afrevne græsstrå bliver bru- ne i kanten. Dermed forringes væksten, og plæ- nens modtagelighed over for sygdomme stiger.

Kontrollér altid efter brug, at knivene er skar- pe, og om de viser tegn på slitage eller ska- der! Kontakt eventuelt et serviceværksted.

Hvis knivene skal udskiftes, må der kun bru- ges originale reserveknive.

PLÆNETRAKTOREN Plænetraktoren skal rengøres med jævne mel- lemrum. Dermed opnås den optimale funktion og en lang levetid. Rengør plænetraktoren for vedhæftende snavs hver gang, den har været i brug. Brug ikke højtryksrenser til at gøre traktoren ren med. Vandstrålen fra en højtryksrenser eller en haveslange kan beskadige el-systemet eller lejer- ne. Pas på, at særligt motor, gear og omstyringsruller samt hele el-systemet ikke kommer i kontakt med vand.493516_a 287 Vedligeholdelse ADVARSEL! Fare ved rengøring! Ved alt rengøringsarbejde gælder følgende forholdsregler:

Sluk for motoren, og træk tændingsnøglen ud.

Træk tændrørshætten/-erne af.

Beskyttelsesanordninger, der blev fjernet med henblik på rengøring, skal sættes på igen efter rengøringen.

FARE FOR FORBRÆNDING: Rengør først plænetraktoren, når den er kølet af. Motor, gear og lyddæmper er meget varme!

FARE FOR SNITSÅR: Når du arbejder på klippeværktøjet, skal du passe på de skarpe knive. Ved klippeværktøj med flere skær kan en bevægelse af et klippeværktøj bevirke, at et andet klippeværktøj også bevæges!

8.1 Rengøring af græsopsamlingsbeholder

Tag græsopsamlingsbeholderen af, og skyl be- holderen indvendigt og udvendigt med en vands- lange. Fastsiddende smuds skal fjernes forsigtigt, f.eks. med en børste. Hvis græsopsamlingsbe- holderen er beklædt med stof, skal du passe på, at stoffet ikke tager skade. BEMÆRK Tøm græsopsamlingsbeholde- ren før rengøring som beskrevet. En fuld græsop- samlingsbeholder er for tung til at den kan tages sikkert af. Aftagning af en græsopsamlingsbeholder

1. Sluk for motoren.

2. Løft græsopsamlingsbeholderen en smule.

3. Løft græsopsamlingsbeholderen op og ud.

Aftagning af en elektrisk aktiveret græsopsamlingsbeholder

græsopsamlingsbeholder er lukket.

3. Løft græsopsamlingsbeholderen (ca. 30°).

4. Løft græsopsamlingsbeholderen op og ud.

8.2 Rengøring af hus, motor og gearkasse

OBS! El-systemet kan tage skade af ind- trængende vand. Når du rengør traktoren med vand, skal du passe på, at der ikke kommer vand ind i el-systemet! Motoren og alle lejer (til hjul, gear og knivlejer) må ikke skylles med vand eller højtryksrenses. Indtrængende vand i tændingssystemet, i karbu- ratoren og i luftfilteret kan forårsage skader. Vand i lejerne kan føre til tab af smøremiddel og der- med til ødelæggelse af lejerne. Brug en klud, en fejekost, en lang pensel eller lig- nende for at fjerne urenheder og græsrester.

8.3 Rengøring af udkastkanalen (18)

En regelmæssig rengøring sikrer, at klippehøjden fortsat er let at indstille. Udkastkanalen består af to dele, der er skudt ind i hinanden. Den nederste del er fast forbundet med klippehuset. Den øverste del kan trækkes ud med henblik på rengøring.

1. Tag græsopsamlingsbeholderen af.

2. Fjern skruerne (18/1) til venstre og højre på

udkastkanalen (18/2).

3. Træk udkastkanalen bagud gennem bag-

4. Rengør den øverste og nederste udkastkanal

5. Stik udkastkanalen ind bagvæggen. Pas på,

at den øverste og nederste del føres ordent- ligt sammen.

6. Skru den fast med de to fastgørelsesskruer.

7. Montér græsopsamlingsbeholderen.

9 VEDLIGEHOLDELSE ADVARSEL! Fare ved vedligeholdelse! Ved alt vedligeholdelsesarbejde gælder følgende:

Sluk for motoren, og træk tændingsnøglen ud.

Træk tændrørshætten/-erne af.

Efter vedligeholdelsen skal fjernede beskyt- telsesanordninger sættes på igen.

FARE FOR FORBRÆNDING: Arbejd først på plænetraktoren, når den er kølet af. Motor, gear og lyddæmper er meget varme!

Ved udskiftning af dele må der kun bruges originale reservedele.

Opsøg i tvivlstilfælde et specialværksted, el- ler kontakt producenten.

9.1 Vedligeholdelsesplan

Brugeren må selv udføre følgende arbejdstrin. Alt andet vedligeholdelses-, service- og reparations- arbejde skal udføres af et autoriseret service- værksted.DK 288 493516_a Vedligeholdelse BEMÆRK Det kan være påkrævet at følge kortere vedligeholdelsesintervaller end interval- lerne i ovenstående tabel, hvis traktoren belastes hårdt eller ved høje temperaturer. Desuden skal de anbefalede, årlige smøringer overholdes iht. smøreskemaet. Aktivitet Før brug Efter brug Efter de første 5 timer Efter 25 driftsti- mer Efter 50 driftsti- mer Før op- bevaring Kontrol af motoroliestanden

Udskiftning af luftfilter

Kontrol af bremser (prøve- bremsning på lige strækning)

Kontrol af dæktryk X Kontrol af klippeknive X Kontrol for løse dele X X Kontrol af kilerem (visuel kontrol)

Rengøring af plænetraktoren X Rengøring af luftindsug- ningsgitter på motoren

Rengøring af gearet for re- ster efter græs og afklip X X )* se motorproducentens brugsanvisning

For at sikre at alle bevægelige dele går let, anbe- faler vi at eftersmøre følgende steder mindst en gang om året. Rengør smørestederne med en klud, før der smøres eller sprayes. Undgå korrosion – brug ikke vand. Smøresteder:

Smør smøreniplerne på akseltappen til højre og venstre (21) med universalfedt.

Smør tandsegment og rattandhjul på styre- tøjsdrevet (22) med universalfedt.

Dreje- og lejesteder: Smøring af alle bevæ- gelige dreje- og lejesteder.

Der må kun skiftes hjul på et vandret og fast un- derlag.

1. Parker plænetraktoren, og træk tændings-

3. Husk at sikre plænetraktoren mod at rulle ved

at lægge stopklodser bag hjulene. Læg stop- klodser under på den side, der ikke løftes.

4. Løft plænetraktoren med et egnet løftegrej

(f.eks. en saksedonkraft) på den side, hvor hjulet skal skiftes. Løft traktorhjulet, der skal skiftes, fri af underlaget. OBS! Fare for beskadigelse. Pas på ikke at bøje elementer på traktoren, når den løftes. Sørg for at anbringe løfte- værktøjet på stabile metaldele.493516_a 289 Vedligeholdelse

5. Understøt et bærende element på chassiset

med et stabilt underlag (f.eks. træbjælke), så traktoren holdes oppe, selv om donkraften glider eller vipper.

6. Træk beskyttelseshætten (19/1) af.

7. Tryk sikringsskiven (19/2) af med en skrue-

trækker. Pas på, at den ikke bliver væk.

8. Træk spændskiven (19/3) af.

9. Træk hjulet af akslen.

Bemærk:Pas på, at pasfjederen ikke bliver væk, når du trækker baghjulene af akslen!

Bemærk:Når baghjulene sættes på, skal no- ten i pasfjederen og baghjulet anbringes så- dan, at pasfjederen kan skubbes ind uden at bruge magt.

12. Sæt spændskiven på akslen.

13. Tryk sikringsskiven ind i noten på akslen.

Hvis du eventuelt bruger en tang, skal du passe på ikke at beskadige akslen med tan- gen.

14. Sæt beskyttelseshætten på akslen.

15. Fjern sikringsunderlaget, og sænk traktoren

forsigtigt med donkraften.

Der følger ikke oplader til startbatteriet med trak- toren. Nøjagtig batteribetegnelse: Se batterikasse. Startbatteriet findes under motorhjelmen. Startbatteriet er altid opladet fra fabrikken. Sikkerhedsanvisninger ADVARSEL! Fare ved forkert håndtering af startbatteriet. Vær opmærksom på følgende punkter for at undgå risici, der kan opstå, hvis batteriet håndteres forkert!

Startbatteriet må ikke opbevares i nærheden af åben ild, må ikke brændes eller stilles på radiatorer. Fare for eksplosion.

Om vinteren skal startbatteriet opbevares i et køligt, tørt rum (10 – 15 °C). Batteriet må helst ikke opbevares ved temperaturer under frysepunktet.

Lad ikke batteriet stå i længere tid uden at være ladet op. Hvis startbatteriet ikke benyt- tes over et længere tidsrum, skal det lades op med en egnet oplader.

Ødelæg ikke startbatteriet. Elektrolytten (svovlsyre) ætser hud og tøj og skal straks vaskes af med rigeligt vand.

Hold startbatteriet rent. Må kun tørres af med en tør klud. Der må ikke bruges vand, benzin, fortynder eller lignende!

Hold tilslutningspolerne rene, og smør dem med polfedt.

Kortslut ikke tilslutningspolerne. Opladning af startbatteriet Opladning er påkrævet:

Hvis det står i længere tid uden at blive brugt (over 3 måneder). ADVARSEL! Fare, hvis startbatteriet op- lades forkert. Opladerens ladestrøm må ikke overskride 5A, og ladespændingen skal være på maks. 14,4V. Hvis ladespændingen er højere, er der fare for, at startbatteriet eksploderer! Træk al- tid tændingsnøglen ud, når du arbejder på batte- riet. Vi anbefaler at oplade dette vedligeholdelsesfrie og gastætte startbatteri med en særlig dertil eg- net oplader (fås i specialforretningen). Følg de anvisninger, som producenten af oplade- ren angiver med henblik på at lade batteriet op. FORSIGTIG! Fare for kortslutning! For at undgå kortslutning skal minuskablet (-) altid tages af batteriet først og sættes på til sidst! Træk altid tændingsnøglen ud, når du arbejder på batteriet!

1. Træk tændingsnøglen ud (02/4).

2. Åbn motorhjelmen.

3. Forbind opladerens klemmer med batteriets

4. Forbind opladeren med elnettet, og tænd for

9.5 Afmontering af klippeværket

Klippeværket skal afmonteres, hvis kileremmen skal udskiftes, eller hvis traktoren skal bruges i forbindelse med vinteraktiviteter.

1. Drej rattet mod venstre til anslag (32).

2. Fjern græsopsamlingsbeholderen (33).

5. Sænk klippeværket til nederste indstilling

6. Tag trækfjederen af (36).

7. Indstil klippeværket i øverste stilling igen

8. Tag kanalen til kileremme af (38).

9. Tag kileremmen af motorens kileremskive

10. Anbring klippeværket i laveste indstilling igen

11. Fjern de fire sikringstappe på klippeværkets

12. Træk holdebøjlerne af boltene (41).

9.6 Udskiftning af kileremme

1. Skru de 6 låsemøtrikker (24) af.

2. Tag kanalen til kileremme af (25).

3. Tag højre afdækning til klippeværket af (26).

4. Tag venstre afdækning til klippeværket af

til kileremmen kan tages af (28).

6. Tag kileremmen ud.

BEMÆRK Kileremmens føring og position er forskellig fra type til type. Se mærkatet på klip- peværket. Isætning af en ny kilerem

1. Læg kileremmen om den løsnede spæn-

derulle, og spænd spænderullen til igen (30/31).

2. Læg kileremmen om rullerne i den rigtige

rækkefølge, og sørg for, at kileremmen føres og lægges på som anvist. 10 TRANSPORT Når plænetraktoren transporteres med transpor- tenheder (f.eks. biltrailer), skal klippeværket un- derstøttes for at aflaste ophænget til klippevær- ket. Sørg for, at transportmidlet har tilstrækkelig bæ- reevne, og at plænetraktoren er ordentligt sikret under transporten. 11 OPBEVARING Når plænetraktoren langtidsparkeres, skal den være beskyttet mod vejrets indflydelse, særligt fugt, regn og længerevarende direkte sollys. Parkér aldrig plænetraktoren med brændstof i tanken inde i en bygning, hvor der er risiko for, at dampene fra brændstoffet kan komme i kontakt med åben ild eller gnister. Parkér plænetraktoren i rum, der er velegnet til opbevaring af motorkøre- tøjer. Parkér så vidt muligt ikke plænetraktoren med fuld brændstoftank ved længere tids opbevaring, f.eks. vinteren over. Brændstoffet kan fordampe. Før langtidsparkering skal tanken og karburato- ren tømmes for brændstof for at forebygge aflej- ringer og hermed forbundne startproblemer. Spørg dit specialværksted til råds.

12 HJÆLP VED FORSTYRRELSER

FORSIGTIG! Fare for personskader. Skar- pe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen! BEMÆRK Henvend dig til vores kundeser- vice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe. Forstyrrelse Årsag Afhjælpning Motoren starter ikke. Intet brændstof. Fyld tanken op; kontrollér udluftningen af tanken; kontrollér brændstoffilteret. Dårligt, forurenet brændstof, gammelt brændstof i tanken. Brug altid frisk brændstof fra nye behol- dere; rengør karburatoren (kundeser- viceværksted). Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning). Ingen tændingsgnist. Rens tændrøret, sæt evt. nye i, kontrol- lér tændingskablet, kontrollér tændings- systemet (kundeserviceværksted).493516_a 291 Hjælp ved forstyrrelser Forstyrrelse Årsag Afhjælpning På grund af for mange startfor- søg er motoren druknet. Skru tændrøret ud, og tør det af. Starteren fungerer ik- ke. Fladt eller svagt startbatteri. Lad startbatteriet op. Sikkerhedsafbryderen i førersæ- det fungerer ikke. Sæt dig til rette på førersædet; afbryder defekt. Sikkerhedsafbryderen på brem- sepedalen fungerer ikke. Træd bremsepedalen helt ned. Klippeværket slået til. Slå klippeværket fra. Sikring på (+) kablet til startbat- teriet. Kontrollér sikringen, og udskift den i gi- vet fald. Motorydelsen falder. For højt eller for fugtigt græs. Justér klippehøjden; sørg for frirum til klippeværket ved at bakke en smule. Udkastkanal/klippeskjold tilstop- pet. Sluk motoren, og træk tændingsnøglen ud! Rengør udkastkanal/klippeskjold. Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning). Forkert karburatorindstilling. Få indstillingen af karburatoren kontrol- leret (kundeserviceværksted). Knive meget slidt. Udskift knivene (kundeserviceværk- sted). Kørehastigheden for høj. Sænk kørehastigheden. Plænetraktoren vibre- rer kraftigt. Klippeværket er beskadiget. Kontrollér klippeværket (kundeservice- værksted). Plænetraktoren vil ik- ke køre. Ved hydrostatgear: intet køred- rev. Sæt bypassarmen i driftsstilling (se ka- pitel 7.3 "Flytning af plænetraktor (15, 16)", side284). Uren klipning. Slidte, døve knive. Udskift knivene, eller slib dem op. Husk af afbalancere de slebne knive (kunde- serviceværksted)! Forkert klippehøjde. Korrigér klippehøjden. For lavt motoromdrejningstal. Indstil motoren på maks. omdrejnings- tal. Kørehastigheden for høj. Sænk kørehastigheden. Forskelligt tryk i dækkene. Pump op til det rigtige dæktryk. Aflæs, om dæktrykket er korrekt. Græsopsamlingsbe- holderen fyldes ikke. Klippehøjden indstillet for lavt. Korrigér klippehøjden.DK 292 493516_a Hjælp ved forstyrrelser Forstyrrelse Årsag Afhjælpning Græsset er fugtigt - for tungt til at blive transporteret af luftstrøm- men. Vent med at klippe, indtil græsplænen er tør. Knive meget slidt. Skift knive. (kundeserviceværksted) Græsset for højt. Klip plænen i 2 omgange:

1. omgang: Maks. klippehøjde

2. omgang: Ønsket klippehøjde.

Stofsækken tilstoppet – ingen luftgennemgang. Rens stofsækken. Udkastkanalen i klippeskjoldet tilsmudset. Rengør udkastkanal/klippeskjold. Niveauindikatoren re- agerer ikke. Der er rester af afklip på armen til niveauindikatoren. Fjern rester af afklip på armen til ni- veauindikatoren. Kontrollér derefter om armen går let. Køredrev, bremser, kobling og klippe- værk. Må kun kontrolleres af et kundeservice- værksted!

12.1 Fejlmelding display og afhjælpning af fejl

Indikering Fejl Fejlbeskrivelse Fejlafhjælpning Err 01 Sædekontakt Elektronik identificerer ugyldig tilstand for sæde- kontakten.
