BRUKSANVISNING T 20105.6 HD V2 SOLO

1.2 Symboler og signalord

5.3 Bremse- og koblingspedal (05)

1. Sluk for motoren (se kapitel 7.4 "Start og sluk

7.4 Start og sluk motoren

tallet til driftsstilling.

Før vinteropbevaring.

2. Åbn og luk beholderen flere gange

2.3 Symboler på redskapet

6.2 Påfyllning av olja

Montering av gräsuppsamlare

5.2.1 Funksjonstaster og displayvis-

5.6 Betjening av klippeaggregat (06) .......319

6.5 Montering av gressoppsamler (10 –

13) ...................................................... 320

6.6 Kontroll av sikkerhetsinnretninger ...... 320

7.2 Bruk av tilbehør ..................................322

7.3 Skyve plentraktoren (15, 16) ..............322

7.4 Starte og slå av motoren ....................322

7.5 Farer med traktoren............................322

7.5.1 Forberede kjøring ved tempera-

7.5.4 Kjøring og klipping i bratt terreng .323

8.1 Rengjøring av gressoppsamler...........324

8.2 Rengjøre hus, motor og gir.................325

8.3 Rengjøring av utkastkanalen (18).......325

Den tyske versjonen er den originale bruks- anvisningen. Alle andre språkutgaver er over- settelse av den originale bruksanvisningen.

Oppbevar bruksanvisningen alltid slik at du kan slå opp i den når du trenger informasjon om maskinen.

Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.493516_a 315 Produktbeskrivelse

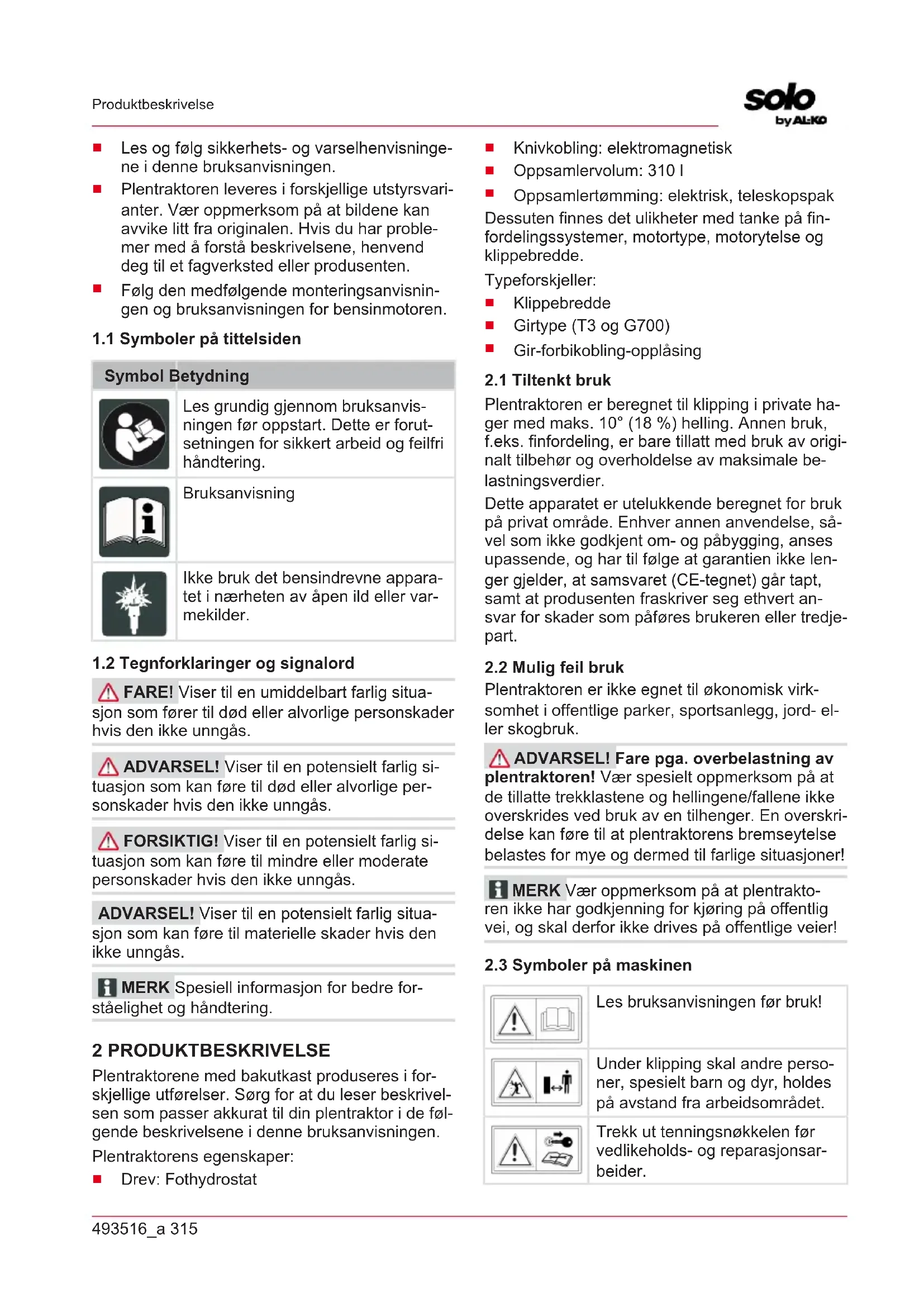

Plentraktoren leveres i forskjellige utstyrsvari- anter. Vær oppmerksom på at bildene kan avvike litt fra originalen. Hvis du har proble- mer med å forstå beskrivelsene, henvend deg til et fagverksted eller produsenten.

Følg den medfølgende monteringsanvisnin- gen og bruksanvisningen for bensinmotoren.

1.1 Symboler på tittelsiden

Symbol Betydning Les grundig gjennom bruksanvis- ningen før oppstart. Dette er forut- setningen for sikkert arbeid og feilfri håndtering. Bruksanvisning Ikke bruk det bensindrevne appara- tet i nærheten av åpen ild eller var- mekilder.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig si- tuasjon som kan føre til død eller alvorlige per- sonskader hvis den ikke unngås. FORSIKTIG! Viser til en potensielt farlig si- tuasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås. ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås. MERK Spesiell informasjon for bedre for- ståelighet og håndtering. 2 PRODUKTBESKRIVELSE Plentraktorene med bakutkast produseres i for- skjellige utførelser. Sørg for at du leser beskrivel- sen som passer akkurat til din plentraktor i de føl- gende beskrivelsene i denne bruksanvisningen. Plentraktorens egenskaper:

Oppsamlertømming: elektrisk, teleskopspak Dessuten finnes det ulikheter med tanke på fin- fordelingssystemer, motortype, motorytelse og klippebredde. Typeforskjeller:

Plentraktoren er beregnet til klipping i private ha- ger med maks. 10° (18%) helling. Annen bruk, f.eks. finfordeling, er bare tillatt med bruk av origi- nalt tilbehør og overholdelse av maksimale be- lastningsverdier. Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så- vel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien ikke len- ger gjelder, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert an- svar for skader som påføres brukeren eller tredje- part.

Plentraktoren er ikke egnet til økonomisk virk- somhet i offentlige parker, sportsanlegg, jord- el- ler skogbruk. ADVARSEL! Fare pga. overbelastning av plentraktoren! Vær spesielt oppmerksom på at de tillatte trekklastene og hellingene/fallene ikke overskrides ved bruk av en tilhenger. En overskri- delse kan føre til at plentraktorens bremseytelse belastes for mye og dermed til farlige situasjoner! MERK Vær oppmerksom på at plentrakto- ren ikke har godkjenning for kjøring på offentlig vei, og skal derfor ikke drives på offentlige veier!

2.3 Symboler på maskinen

Les bruksanvisningen før bruk! Under klipping skal andre perso- ner, spesielt barn og dyr, holdes på avstand fra arbeidsområdet. Trekk ut tenningsnøkkelen før vedlikeholds- og reparasjonsar- beider.NO 316 493516_a Sikkerhetshenvisninger Forsiktig! Fare! Hold hender og føtter unna skjæreinnretningen! Kjør ikke i heng brattere enn 10° (18 %) helling! Fare: Du må ikke kjøre i slikt ter- reng! Forbrenningsfare på grunn av varme overflater!

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL! Fare pga. fjernede eller ma- nipulerte verneinnretninger! Enhver drift med fjernede eller manipulerte verneinnretninger er forbudt. Defekte verneinnretninger må omgående repareres eller skiftes ut. Til verneinnretninger hører fremfor alt:

Kontaktbryter gressoppsamler

• Utførelse varierer og er modellavhengig 3 SIKKERHETSHENVISNINGER

Barn eller andre personer som ikke er kjent med bruksanvisningen, må ikke bruke appa- ratet.

Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

Alle reparasjoner på apparatet skal gjennom- føres av produsenten eller et av kundeser- vicesentrene.

Plenklipperen har ikke godkjenning for kjø- ring på vei, og må derfor ikke kjøres på of- fentlig vei eller gater.

Klipp alltid på tvers av skråningen.493516_a 317 Pakke ut og montere traktoren

Plentraktoren kan forårsake alvorlige person- skader pga. egenvekten. Gå frem med spesi- ell forsiktighet ved lasting og lossing av plen- traktoren for transport på et kjøretøy eller til- henger.

Denne plentraktoren må ikke taues. Bruk et egnet kjøretøy for transport på offentlig vei.

Nedenfor forklares elementene på det standard instrumentbordet. Regulering av motorturtall MERK Vær oppmerksom på at betjening av regulatoren i kjøremodus påvirker hastigheten! På regulator med integrert choke: Ved å skyve regulatoren (02/2) økes og reduse- res motorturtallet. Choken kobles inn i øverste stilling. Koble inn choke: Skyv regulatoren helt opp til choke-tegnet. Denne posisjonen må bare brukes til å starte motoren. Merk: Noen traktorvarianter har en sepa- rat choke-knapp (02/1) på instrumentbor- det. Denne må da trekkes ut for start av traktoren. Hvis motoren går, skyv knap- pen sakte inn igjen. Klipping: I denne posisjonen kjører moto- ren med maksimalt turtall. Tomgang: I denne posisjonen kjører mo- toren med det laveste turtallet. Tenningslås (02/4) Stilling Funksjon 0 Motoren av. Tenningsnøkkelen kan trekkes ut. I Lyskaster på. Etter start av motoren, slås lyskaste- ren på i denne stillingen. II Driftsstilling når motoren er i gang. III Startstilling for å starte motoren. Når motoren starter, slipp nøkkelen. Den hopper da tilbake i driftsstillin- gen II.

5.2.1 Funksjonstaster og displayvisning

Pos. Betegnelse Funksjon 03 / 2 På displayet vises:

Driftstimer totalt (visning uten kommaplass) Merknad: Driftstimer totalt begynner å telle med en gang du setter tenningsnøkkelen i posisjon I. 03 / 5 For å veksle displayvisningen:

Batterispenning Merk: Hvis tenningsnøkkelen blir værende i posisjon "I", fortsetter tellingen av driftstimer totalt. 03 / 13 Nullstilling av dagsdriftstimer til "0". Merk: Det er mulig å tilbakestille dagsdriftstimene til "0" , men ikke driftstimer totalt.

ved defekt eller dypt utladet startbatteri

ved dypt utladet startbatteri Merk: Oppsøk fagverksted hvis denne lampen tennes. 03 / 3 Når gressoppsamleren er full. Tøm gressoppsamleren. 03 / 4 Når klippeaggregatet er koblet inn. 03 / 6 Når klippeaggregatet kobles fritt for rygging. 03 / 7 Ved avtatt gressoppsamler eller når denne ikke lukket riktig. 03 / 8 Ved påslåtte lys.493516_a 319 Igangsetting Pos. Betegnelse Lampen lyser: 03 / 9 Når bremsen er på og ved låst brems. 03 / 10 Når det bare finnes ca. 1,5 liter drivstoff på tanken. 03 / 11 Når oljenivået underskrider et bestemt nivå. 03 / 12 Når føreren stiger ned fra traktoren med

5.3 Bremse- og koblingspedal (05)

Brems: Når du trykker bremsepedalen (05/1) helt ned, brukes bremsen på giret og trakto- ren bremser ned.

5.4 Girbetjening (kjørehastighet) (04)

Plentraktorene er utstyrt med et fothydrostatisk gir. Noen modeller er utstyrt med tempomat. For kjøring forover og bakover er det montert to separate pedaler på høyre side. Kjøreret- ning Beskrivelse Forover Trykk på den høyre pedalen (04/2) for å kjøre forover. Bakover Trykk på den venstre pedalen (04/1) for å kjøre bakover. Merk: Hvis bare pedalen for bak- overkjøring trykkes, slås klippeag- gregatet av. Klipping ved rygging: se Kapittel

Fothydrostatgiret betjenes med to pedaler (04/1 og 04/2). For å starte kjøringen løsne først parkerings- bremsen (05/2), deretter tråkker du på pedalen (04/2) for forover- eller pedalen (04/1) for bak- overkjøring. Desto lengre ned du tråkker pedalen, desto raskere kjører du i valgt retning. Kjøring forover: Trykk på den ytterste pedalen (04/2) på høyre side. Rygging: Trykk på den innerste pedalen (04/1) på høyre side.

5.6 Betjening av klippeaggregat (06)

Stille inn klippehøyde Klippeaggregatet til traktoren kan justeres i høy- den i flere trinn med en spak (06/2) til høyre ved siden av førersetet.

1. Beveg justeringsspaken (06/2) i ønsket ret-

ning. Spak nedover betyr lavere klippehøyde, spak oppover betyr høyere klippehøyde. Koble inn klippeaggregatet Elektrisk innkobling: I området på instrumentbor- det finnes en bryter (02/5). Slå klippeaggregatet på (dvs. posisjon "1"). 6 IGANGSETTING ADVARSEL! Fare på grunn av ufullstendig montering! Plentraktoren må ikke drives før den er komplett montert. Utfør alle monteringsarbeide- ne beskrevet i monteringsanvisningen. Spør en fagmann om monteringen er riktig utfør hvis du er i tvil før oppstart. Kontroller om alle sikkerhets- og verneinnretninger er på plass og fungerer!

6.1 Kontrollere klippeaggregatet

Før bruk skal det alltid utføres visuell kontroll av skjæreverktøyet, festeboltene og hele klippeen- heten for slitasje og skader. For å unngå ubalan- se skal slitte eller skadde kniver skiftes ut med nye.NO 320 493516_a Igangsetting

6.3 Fylling av drivstoff (09)

ADVARSEL! Fare ved håndtering av driv- stoff! Drivstoff er svært lettantennelig. Drivstofft- anken må bare fylles utendørs! Røyking forbudt! Ikke fyll på tanken med motoren i gang eller mens den er varm! Bruk trakt eller fyllerør for å fylle drivstoff slik at du ikke tømmer drivstoff på motoren, huset eller bakken. Av sikkerhetsmessige grunner skal drivstofftan- klokket og andre tanklokk skiftes ut ved skader. Dersom drivstoffet har rent over, må ikke moto- ren startes. Traktoren skal fjernes fra stedet kon- taminert med drivstoff, og det sølte drivstoffet må tørkes opp fra bakken, motoren og huset med en fille og deretter tørkes av. Ethvert oppstartforsøk må unngås til drivstoff- dampen har dunstet bort. Oppbevar kun drivstoff i godkjente kanner for det- te. Bruk blyfri bensin, minst et oktantall på 91 ROZ. Fyll opp tanken

2. Vent til motoren har kjølt seg av litt (eksplo-

4. Sving låsen på tanklokket (09/1) opp. Låsen

på tanklokket (09/1) er nå låst opp.

5. Åpne tanklokket (09/2), og fyll på drivstoff.

7. Lukk låsen på tanklokket (09/1) slik at det går

6.4 Kontrollere dekktrykket

Les av nødvendig lufttrykk på dekkene (an- befaling 1 bar). MERK 1PSI = 0,07bar. Med en vanlig fotluftpumpe kan dekktrykket kon- trolleres og luft etterfylles.

6.5 Montering av gressoppsamler (10 – 13)

Plentraktoren leveres med gressoppsamler. Vær oppmerksom på at bildene kan avvike litt fra ori- ginalen. Stille inn påfyllingsnivåindikator på gressoppsamler Påfyllingsnivåindikatoren melder fra med et lyd- signal når gressoppsamleren må tømmes. Påfyllingsnivåindikatoren kan være stilt inn i 6 po- sisjoner avhengig av klippematerialets beskaffen- het. For tørket klippemateriale skyves påfyl- lingsnivåindikatoren i de mindre posisjonene. For vått eller fuktig klippemateriale stilles påfyllingsni- våindikatoren inn lengre. Gressoppsamlerens fyl- ling påvirkes av dette.

1. Slå av motoren (se Kapittel 7.4 "Starte og slå

av motoren", side322).

2. Ta av gressoppsamleren (se Kapittel 8.1

"Rengjøring av gressoppsamler", side324).

3. Still inn påfyllingsnivåindikatoren (10/1) etter

klippematerialet (10/a) til den går i lås i øn- sket posisjon.

4. Heng på gressoppsamleren igjen.

Henge på gressoppsamleren

1. Hold gressoppsamleren med en hånd på

bokshåndtaket (11/1) og med den andre hån- den på åpningen man kan holde i på baksi- den (11/2).

2. Legg gressoppsamleren symmetrisk på førin-

3. Vipp gressoppsamleren noe forover (12) med

den andre hånden, slik at den forreste delen av gressoppsamleren går i lås.

4. Sving nå gressoppsamleren tilbake ned (13)

6.6 Kontroll av sikkerhetsinnretninger

Sikkerhetsinnretningene må kontroller før start av plentraktoren. ADVARSEL! Fare ved kontroll av sikker- hetsinnretninger! Sikkerhetsinnretningene må bare utføres fra førersetet og når ingen andre personer eller dyr oppholder seg i nærheten. Utfør alle kontrollene på jevnt underlag slik at plentraktoren ikke kan rulle bort utilsiktet.

3. Løsne parkeringsbremsen ved å tråkke på

bremsepedalen (05/1).

4. Forsøk å starte motoren (tenningsnøkkel i

Klippeaggregatbryteren sørger for at motoren ikke lar seg starte når klippeaggregatet er akti- vert.

4. Koble inn klippeaggregatet (02/5, posisjon

5. Forsøk å starte motoren (tenningsnøkkel i

Setekontaktbryteren sørger for at motoren slår seg av når ingen person befinner seg lenger på førersetet med innkoblet klippeaggregat.

3. Start motoren, og la den kjøre på maksimalt

4. Koble inn klippeaggregatet (02/5, posisjon

5. Avlast setet ved å reise deg opp (ikke gå

av!). MERK Motoren må slå seg av!

3. Start motoren, og la den kjøre på maksimalt

4. Koble inn klippeaggregatet (02/5, posisjon

5. Løft den tomme gressoppsamleren noe eller

aktiver åpningsbryteren. MERK Motoren må slå seg av!

1. Ta av gressoppsamleren.

ADVARSEL! Fare på grunn av manglen- de kunnskaper om plentraktoren! Les bruksan- visningen nøye gjennom før du starter! Vær spe- sielt oppmerksom på alle sikkerhetsanvisninge- ne! Utfør alle monteringsarbeider og alle arbeider for igangsetting med omhu. Spør produsenten ved tvil!

7.1 Grunnleggende forberedende tiltak

Bruk alltid solid skotøy og lange bukser under klippingen. Klipp aldri barfot eller med åpne sandaler.

Kontroller grundig terrenget hvor plentrakto- ren skal brukes. Fjern alle steiner, stokker, tråder, bein og andre fremmedlegemer som kan fanges opp og slynges bort. Også under klippingen skal man være oppmerksom på fremmedlegemer.

Utfør alle arbeidene for igangsetting beskre- vet i monteringsanvisningen. Dette gjelder spesielt kontroll av sikkerhetsinnretningene.

Bruk kun tilhengerkoblingen til å trekke last! Støttelasten må ikke overskrides.

7.2 Bruk av tilbehør

ADVARSEL! Fare pga. feil tilbehør eller feil bruk av tilbehør! Bruk alltid bare originalt til- behør fra traktorprodusenten! Følg forskriftene for bruk i den medfølgende bruksanvisningen! Som følge av bruk av ikke-godkjent tilbehør eller feil bruk av tilbehør kan det oppstå store farer for brukeren og tredjepart. Plentraktoren kan overbe- lastes. Dette kan føre til alvorlige ulykker.

7.3 Skyve plentraktoren (15, 16)

FORSIKTIG! Fare ved skyvning i skrånin- ger! Skyv plentraktoren bare på vannrette flater! I skråninger kan plentraktoren rulle bort ukontrol- lert. Ved fothydrostatdrift Forbikoblingsspaken (15/1) befinner seg i den bakre hjulkassen til høyre. Forbikobling-opplåsing på T3-gir (type: T15, T16, T18):

ð Plentraktoren kan nå skyves. Forbikobling-opplåsing på G700-gir (type: T20, T23):

ð Plentraktoren kan nå skyves.

7.4 Starte og slå av motoren

3. Forviss deg om at klippeaggregatet IKKE er

koblet inn. Kontroller da vippebryterstillingen (02/5, posisjon "0").

4. Flytt regulatoren (02/2) for motorturtallet til

øvre stopp. Alt etter utstyrsversjon finnes det et chokesymbol der. Trekk ut den separate chokeknappen (02/1) hvis ikke.

5. Sett tenningsnøkkelen i tenningslåsen (02/4).

6. Drei tenningsnøkkelen rundt til posisjon "III",

og hold den der til motoren starter. Merk:For å skåne startbatteriet skal et start- forsøk ikke vare lengre enn ca. 5 sekunder.

7. Slipp da tenningsnøkkelen. Denne går da au-

tomatisk tilbake i posisjon "II".

8. Flytt regulatoren (02/2) for motorturtallet i

driftsstilling. På en traktor med chokeknapp trykker du denne inn igjen (02/1). Slå av motoren

4. Sett tenningsnøkkelen (02/4) i posisjon "0".

5. Trekk ut tenningsnøkkelen.

ADVARSEL! Fare pga. varm motor! Sørg for at ingen gjenstander eller materialer som be- finner seg i nærheten av varme motordeler (f.eks. lydpotten), ikke kan antennes.

7.5 Farer med traktoren

ADVARSEL! Fare pga. manglende tilpas- ning av hastighet. Kjør spesielt sakte i starten for å venne deg til traktorens kjøre- og bremseat- ferd! Før hver gang du endrer retning, skal kjøre- hastigheten reduseres slik at føreren alltid har kontroll over plentraktoren og at denne ikke kan velte om! Traktoren drives via et fothydrostatgir.

7.5.1 Forberede kjøring ved temperaturer

1. Forviss deg om at klippeaggregatet IKKE er

koblet inn. Kontroller da vippebryteren (02/5, posisjon "0").

2. Start motoren og la den gå varm i ca. 30

sekunder for optimering av giroljeviskosite- ten. Deretter kan du kjøre med traktoren. Klippeaggregatet skal først kobles inn når motoren har gått i noen minutter.

2. Sett klippeaggregatet på høyeste klippehøy-

5. Trykk langsomt på fotpedalen for ønsket kjø-

raskere beveger traktoren seg i valgt retning.

7. For å stanse slipper du opp fotpedalen og

Sving spaken (02/3) opp. Tempomaten slås på.

7.5.4 Kjøring og klipping i bratt terreng

ADVARSEL! Fare pga. feil ved kjøring i skråninger! Det må utvises spesiell forsiktighet ved kjøring i skråninger! Det finnes ingen "sikker" bakke. Følg spesielt følgende sikkerhetsanvisnin- ger for dette! Hvis hjulene spinner rundt eller hvis klippeaggregat setter seg fast ved kjøring i en stigning, koble ut klippeaggregat og monterte redskaper. Kjør deretter bort fra bakken i lang- som fart nedover og rett fram. En full gressopp- samlingsbeholder øker faren for at plentraktoren velter pga. vekten.

Kjør ikke i heng brattere enn 10° (18%) hel- ling. Eksempel: Det tilsvarer 18 cm høyde- forskjell på en meter.

Hold kjørehastigheten lav.

Kjør i på tvers av bakker.

For å oppnå et rent klipperesultat skal kjørehas- tigheten tilpasses plenforholdene. Velg maksimalt 2/3 av mulig kjørehastighet på pedalen ved klip- ping. Traktorens maksimale hastighet er uteluk- kende beregnet til kjøremodus uten innkoblet klippeaggregat. Normalt er klippehøyden på 4–5cm. Dette tilsva- rer det 2. eller 3. låsehakket på høydejusteringen (06/2). Klipp med høyere klippehøyde ved fuktig og vått gress. Ved svært høyt gress er det fornuftig å klippe i to omganger. Sett klippeaggregatet på høyeste klip- pehøyde for første kjøring. Still deretter inn øn- sket høyde for den andre runden.

7.5.5.1 Innkobling av klippeaggregatet

MERK Klippeaggregatet skal først kobles inn når motoren er kjørt varm i ca. ett minutt! Når klippeaggregatet kobles inn, skal plentraktoren ikke stå i høyt gress.

3. Sett klippeaggregatet på høyeste klippehøy-

4. Koble inn klippeaggregatet med vippebryte-

ren (02/5, posisjon "1").

5. Still inn ønsket klippehøyde med håndspaken

MERK Hvis bare girpedalen for rygging trykkes, slås klippeaggregatet av.

1. Trykk på knappen "Klipping ved ryg-

ging" (02/6) og innen 5 sek. pedalen (04/1) for rygging. ADVARSEL! Fare for ulykker ved klip- ping ved rygging! Observer området bakover ved klipping ved rygging! Klipp ved rygging bare når dette er nødvendig!

7.5.5.3 Utkobling av klippeaggregatet

ADVARSEL! Fare pga. etterløp kniver! En roterende/utgående skjærekniv kan kutte hender og føtter. Hold derfor hender og føtter på avstand fra kutteverktøy!

1. Koble ut klippeaggregatet med vippebryteren

(02/5, posisjon "0"). Klippeaggregatet kan kobles ut både ved still- stand og under kjøring av traktoren. ADVARSEL! Skadefare pga. gjenstander som kastes ut! Ved kjøring over singel- og grus- flater kan gjenstander bli trukket inn i det aktive klippeaggregatet og så kastet ut igjen.

Koble alltid klippeaggregatet ut når du kjører over andre flater enn plen.NO 324 493516_a Rengjøre plentraktoren

7.5.5.4 Tøm gressoppsamleren

MERK Når gressoppsamleren er fylt opp lyder et akustisk signal. Senest nå bør boksen tømmes. Alt etter utstyrsvarianten har plentraktoren din en elektrisk betjent gressoppsamlertømming eller en manuelt betjent gressoppsamler med aktiverings- spak. For alle typer oppsamlere gjelder:

Gressoppsamleren kan tømmes fra førerse- tet.

Motoren stanser dersom gressoppsamleren vippes opp eller henges av med tilkoblet klip- peaggregat.

Dersom gressoppsamleren ikke går forskrifts- messig i lås, kan ikke klippeaggregatet til- kobles. Tømme elektrisk betjente gressoppsamlere

1. For å tømme betjen vippebryteren (07/1) på

venstre side av førersetet.

2. For å lukke gressoppsamleren betjener du

vippebryteren på nytt. Tøm gressoppsamleren med hjelp av aktiveringsspaken

1. Trekk aktiveringsspaken ut av gressoppsam-

2. Trykk spaken i kjøreretningen slik at gress-

oppsamleren åpnes (17/b).

3. Gressoppsamleren beveger du bakover med

Ta hensyn til at plenen vokser forskjellig til for- skjellige tider. Den anbefales å velge et kortere klippeintervall i begynnelsen av våren. Øk klip- peintervallet når veksthastigheten til gresset avtar i løpet av året. Hvis gresset ikke kan klippes over lengre tid, velg da en høyere klippehøydeinnstilling, og klipp én gang til to dager etterpå med lavere klippehøyde- innstilling.

7.5.5.7 Klipping av høyt gress

Klipp plenen med en høyere klippehøydeinnstil- ling når gresset har vokst seg lengre enn vanlig eller når det er for fuktig. Klipp plenen deretter én gang til med den lavere, normale innstillingen.

7.5.5.8 Vedlikehold av skjæreknivene

Sørg for å holde skjærekniven skarp i hele klippe- sesongen for å unngå avrivning og opprivning av gresset. Avrevet gress blir brunt på kantene. Der- med reduseres veksten, og tilbøyeligheten for sykdommer øker på plenen.

Skjæreknivene skal kontrolleres for skarphet og tegn på slitasje eller skader etter bruk! Oppsøk ev. et serviceverksted.

Ved utskiftning av knivene bruk bare originale reservekniver.

8 RENGJØRE PLENTRAKTOREN

For optimal funksjon og lang levetid må plentrak- toren rengjøres regelmessig. Rengjør plentraktoren for smuss som fester seg etter bruk. Bruk ikke høytrykksspyler for rengjøringen. Vann- strålen til en høytrykksspyler eller en hageslange kan føre til skader på det elektriske anlegget eller lagrene. Sørg for at spesielt motor, gir og styrerullene samt hele det elektriske anlegget ikke kommer i kontakt med vann. ADVARSEL! Farer ved rengjøring! For al- le rengjøringsarbeider gjelder:

Stans motoren og trekk ut tenningsnøkkelen.

Trekk av tennplugghetten(e).

Verneinnretninger som tas av under ren- gjøringen, må settes på igjen etter rengjøring.

FORBRENNINGSFARE: Rengjør plentrakto- ren først når den er avkjølt. Motor, gir og lyd- demper blir svært varme!

KUTTFARE: Vær forsiktig med de skarpe knivene under arbeid på skjæreverktøyet. På skjæreverktøy med flere skjæreinnretninger kan bevegelsen av et skjæreverktøy føre til bevegelse av det andre.

8.1 Rengjøring av gressoppsamler

Ta av gressoppsamleren i den forbindelse og spyl av boksen på innsiden og utsiden med en vannslange. Smuss som sitter godt fast å skra- pes forsiktig vekk, for eksempel med en børste. Fremfor alt hos gressoppsamlere med tekstiltrekk må man påse at tekstilene ikke skades.493516_a 325 Vedlikehold MERK Tøm gressoppsamleren som be- skrevet før rengjøring. En full gressoppsamler er for tung til at den kan tas av på en trygg måte. Ta av en gressoppsamler

2. Hev gressoppsamleren noe.

3. Trekk gressoppsamleren opp og av.

Ta av en elektrisk betjent gressoppsamler

2. Kontroller at den elektrisk betjente gressopp-

3. Hev gressoppsamleren noe (ca. 30°).

4. Trekk gressoppsamleren opp og av.

8.2 Rengjøre hus, motor og gir

ADVARSEL! Fare for skader på det elektris- ke anlegget ved inntrengen av vann! Sørg for at det ikke kommer vann i det elektriske anlegget ved rengjøring av traktoren med vann. Ikke sprøyt vann eller bruk høytrykksspyler på motoren eller alle lagerpunktene (hjul, gir, knivla- gre). Vann som trenger inn i tenningsanlegget, forgas- seren og luftfilteret kan føre til feil. Vann i lager- punktene kan føre til tap av smøring og dermed til ødeleggelse av lagrene. Til fjerning av smuss og gressrester bruk en fille, håndkost, langskaftet pensel eller liknende.

8.3 Rengjøring av utkastkanalen (18)

Ved regelmessig rengjøring sikres smidig klippe- høydejustering. Utkastkanalen består av to deler som skyves inn i hverandre. Den nederste delen er fastlåst i gress- klipperhuset. Den øverste delen kan tas av for rengjøring.

1. Fjern gressoppsamleren.

2. Fjern skruene (18/1) til venstre og til høyre på

utkastkanalen (18/2).

3. Dra utkastkanalen bakover og ut gjennom

4. Foreta en grundig rengjøring av den øverste

9 VEDLIKEHOLD ADVARSEL! Farer ved vedlikehold! For alle vedlikeholdsarbeider gjelder:

Stans motoren og trekk ut tenningsnøkkelen.

Trekk av tennplugghetten(e).

Verneinnretninger som tas av under vedlike- holdet, må settes på igjen etter vedlikehold.

FORBRENNINGSFARE: Arbeid på plentrak- toren først når den er avkjølt. Motor, gir og lyddemper blir svært varme!

KUTTFARE: Vær forsiktig med de skarpe knivene under arbeid på skjæreverktøyet. På skjæreverktøy med flere skjæreinnretninger kan bevegelsen av et skjæreverktøy føre til bevegelse av det andre.

Ved utskifting av deler skal det bare brukes originale reservedeler.

Oppsøk et fagverksted eller kontakt produ- senten dersom du er i tvil.

9.1 Vedlikeholdsplan

Følgende arbeider bør utføres av brukeren selv. Alle øvrige vedlikeholds-, service- og repara- sjonsarbeider skal utføres på et autorisert ser- viceverksted. MERK Ved sterke belastning og ved høye- re temperaturer kan det være nødvendig med kortere vedlikeholdsintervaller enn slik det er an- gitt i tabellen ovenfor. Følg dessuten de anbefalte, årlige smøringsinter- vallene etter smøreskjemaet. Aktivitet Før hver bruk Etter hver bruk Etter de første 5 timene Etter 25 driftsti- mer Etter 50 driftsti- mer Før hver lagring Kontroller motoroljenivået

X X Rengjøring av luftfilter

XNO 326 493516_a Vedlikehold Aktivitet Før hver bruk Etter hver bruk Etter de første 5 timene Etter 25 driftsti- mer Etter 50 driftsti- mer Før hver lagring Skift ut luftfilter

Rengjøring av plentraktoren X Rengjør luftinnsugningsgitter på motor

Rengjør gir for gress- og klip- perester X X )* Se bruksanvisningen til motorprodusenten

For å garantere at bevegelige deler roterer lett, anbefaler vi å smøre minst følgende punkter én gang i året. Rengjør alle stedene som skal smøres før smø- ring eller spray inn med en fille. Bruk ikke vann for å unngå eventuell korrosjon. Smørepunkter:

Smør smørenippelen på akseltappen til høy- re og venstre (21) med universalfett.

Smør rullelager og nav på for- og bakaksel (23 / 20) med universalfett. MERK For å smøre for- og bakhjulene må akslene og lagrene demonteres.

Hjulskift må bare foretas på et vannrett og fast underlag.

1. Stans plentraktoren og trekk ut tenningsnøk-

3. Sikre plentraktoren med stoppeklosser for å

hindre bortrulling. Legg klossene under på si- den som ikke skal løftes.

4. Løft plentraktoren med et egnet løfteredskap

(f.eks. sakseløftebord) på siden hvor hjulet skal skiftes ut. Løft traktoren til hjulet som skal skiftes ut, dreier fritt rundt. Advarsel! Fare for skader på apparatet. Vær oppmerksom på at ingen traktorelemen- ter bøyes under løfting. Sett løfteverktøyet kun under stabile metalldeler.

5. Sikre plentraktoren via et bærende element

på kjørestellet med et stabilt underlag (f.eks. trestykke) slik at den ikke kan falle ned hvis løfteredskapet glir eller vipper.

6. Trekk hjulkapslingen (19/1) av.

7. Trykk låseskiven (19/2) av med skrutrekker.

Merk:Ikke mist passfjærene når bakhjulene trekkes av akselen!

10. Rengjør akselen og hullet i hjulet, og smør

Merk:Når bakhjulene settes på, må sporene til passfjærene og bakhjulet stå overfor hver-493516_a 327 Vedlikehold andre slik at passfjærene lar seg skyve inn uten makt.

forsiktig ned på bakken med løfteredskapet.

Startbatteriet må ikke lagres, brukes eller set- tes bort i umiddelbar nærhet av åpen ild. Det er fare for eksplosjon.

før lagring i løpet av vintersesongen

1. Trekk ut tenningsnøkkelen (02/4).

For bruk av traktoren i vintermodus og for skifte av kileremmen skal klippeaggregatet demonte- res.

1. Sving rattet helt til venstre (32).

2. Fjern gressoppsamleren (33).

3. Demonter utkastkanalen (18).

4. Løsne sylinderskruen (34) på sjaktholderen

6. Hekt av trekkfjæren på klippeaggregatet (36).

7. Still klippeaggregatet helt opp igjen (37).

10. Sett klippeaggregatet i ned igjen i den laveste

12. Trekk holdebøylen av over boltene (41).

3. Høyre deksel på klippeaggregatet hektes av

MERK Kilereimens føring og posisjon vil variere avhengig av typen. Legg merke til merknaden på etiketten på klippeaggregatet. Sett inn ny kilereim

1. Legg kilereimen rundt spennrullen som er

løsnet noe og skru fast spennrullen igjen (30 / 31).

2. Legg kilereimen i samsvar med rekkefølgen

rundt rullene, og merk deg føringen og posi- sjonen til kilereimen. 10 TRANSPORT Ved transport av plentraktoren med transportap- paratet (f.eks. biltilhenger) må klippeaggregatet underbygges til avlastning av klippeaggregatets oppheng. Sørg for at transportmidlet har tilstrekkelig bære- evne og egnet sikring av plentraktoren ved trans- port. 11 OPPBEVARING Plentraktoren skal parkeres beskyttet mot vær og vind, spesielt mot fuktighet, regn og konstant, di- rekte sollys. Oppbevar aldri plentraktoren med drivstoff på tanken i en bygning hvor det er mulig at drivstoff- damp kan komme i kontakt med åpen ild eller gnister. Parker plentraktoren bare i rom som er egnet til parkering av motorkjøretøy. Sett plentraktoren ved lagring i lengre perioder, f.eks. i løpet av vinteren, bort med tom drivstofft- ank så langt som mulig. Drivstoffet kan dunste bort. Før langtidslagring skal drivstoffet på tanken og i forgasseren tømmes for å forebygge avlagringer og dermed startvanskeligheter. Søk råd om dette på fagverkstedet. 12 FEILSØKING FORSIKTIG! Fare for personskader! Ap- paratdeler med skarpe kanter og bevegelige ap- paratdeler kan føre til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider. MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, hen- vend deg til vår kundeservice. Feil Årsak Utbedring Motoren starter ikke. Drivstoffmangel. Fyll på tanken; kontroller tanklufting; kontroller drivstoffilter. Dårlig, tilsmusset drivstoffet; gammelt drivstoff på tanken. Bruk alltid ferskt drivstoff fra ren kanne; rengjør forgasseren (kundeserviceverk- sted). Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisningen til motorprodusenten). Ingen tenningsgnist. Rengjør tennpluggen, ev. sett i ny, kon- troller tenningskabelen, kontroller ten- ningsanlegget (kundeserviceverkstad). Som følge av flere startforsøk for mye drivstoff i motorforbren- ningskammeret. Skru ut tennpluggen og tørk av. Starteren fungerer ikke. Tomt eller svakt startbatteri. Lad startbatteriet. Sikkerhetsbryteren på førersetet fungerer ikke. Sett deg riktig på førersetet; bryteren er defekt.493516_a 329 Feilsøking Feil Årsak Utbedring Sikkerhetsbryteren på bremse- pedalen fungerer ikke. Tråkk bremsepedalen helt ned. Klippeaggregatet er koblet inn. Koble ut klippeaggregatet. Sikring på (+)-kabelen på start- batteriet. Kontroller sikring, eventuelt skift ut. Motorytelsen synker. For høyt eller for fuktig gress. Korriger klippehøyde; skaff frirom for klippeaggregatet ved å rygge litt. Utkastkanal/klippedekk blokkert. Slå av motoren og ta ut tenningsnøkke- len! Rengjør utkastkanal/klippedekk. Luftfilteret er tilsmusset. Rengjør luftfilter (se bruksanvisningen til motorprodusenten). Forgasserinnstillingen stemmer ikke. Få innstillingen kontrollert (kundeser- viceverksted). Knivene er svært slitte. Skift knivene (kundeserviceverksted). Kjørehastigheten er for høy. Reduser kjørehastigheten. Plentraktoren vibrerer sterkt. Klippeaggregatet er skadet. Kontroller klippeaggregatet (kundeser- viceverkstad). Plentraktoren starter ikke. På hydrostatdrivverk: ingen fremdrift. Legg om forbikoblingsspaken til drifts- stilling (se Kapittel 7.3 "Skyve plentrak- toren (15, 16)", side322). Uren klipping. Knivene er slitte, sløve. Skift knivene eller slip dem. Avbalanser slipte kniver (kundeserviceverksted)! Feil klippehøyde. Korriger klippehøyden. For lavt motorturtall. Still inn maksimalt motorturtall. Kjørehastigheten er for høy. Reduser kjørehastigheten. Forskjellig dekktrykk i dekkene. Pump opp til riktig lufttrykk. Les av riktig lufttrykk på dekkene. Gressoppsamleren fylles ikke. Klippehøyden er stilt inn for dypt. Korriger klippehøyden. Gresset er fuktig - er for tungt til å bli transportert av luftstrøm- men. Klippetidspunktet forskyves inntil gress- flaten er tørket. Knivene er svært slitte. Skifte kniver. (Kundeverksted) Plenen er for høy. Klipp plenen 2 ganger:

1. Gjennomgang: maks. klippehøy-

2. Gjennomgang: ønsket klippehøy-

de. Tekstilsekk blokkert - ingen luft slipper gjennom. Rengjør tekstilsekken.NO 330 493516_a Feilsøking Feil Årsak Utbedring Tilsmusset utkastkanal/klippe- dekk. Rengjør utkastkanal/klippedekk. Nivåindikator starter ikke. Klipperester på nivåindikatorspa- ken. Fjern klipperester på nivåindikatorspa- ken. Sjekk så smidigheten. Fremdrift, brems, kobling og klippeag- gregat. La traktoren bare bli kontrollert av et kundeserviceverksted!

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

2. Åpne og lukk oppsamleren flere

1. Slå tenningen av og på igjen (posi-

2. Tråkk på pedalen for kjøring bak-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

1. Slå tenningen av og på igjen (posi-

ellers kontakt service *: Da slukkes displayet i ca. 4 sekunder. **: Slett feilen ved å trykke på tasten R (03/13).NO 332 493516_a Garanti 13 GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldel- sesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldel- sesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt. Vår garanti gjelder kun ved:

overholdelse av bruksanvisningen

Bruk av originale reservedeler Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk

Egenutførte tekniske endringer

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
