| Termék típusa | Elektromos egyenes csiszológép |
| Márka | Parkside |
| Modell | PGS 500 C2 |
| Névleges teljesítmény | 500 W |
| Névleges feszültség | 230 V ~, 50 Hz |
| Fordulatszám tartomány (üresjárat) | 4 500 – 30 000 min⁻¹ |
| Fordulatszám szabályozás | 6 fokozatú folyamatos szabályozó |
| Mellékelt befogópatronok | 6 mm (előszerelve) és 3,2 mm |
| Maximális csiszolókorong átmérő | 25 mm |
| Minimális befogási hossz | 10 mm |
| Maximális tokmány hossz | 40 mm |
| Orsómenet | M14 |
| Védelmi osztály | II (kettős szigetelés) |
| Hangnyomásszint (LpA) | 78,3 dB(A), bizonytalanság K=3 dB |
| Hangteljesítményszint (LwA) | 89,3 dB(A), bizonytalanság K=3 dB |
| Rezgéskibocsátás (ah) | 5,279 m/s², bizonytalanság K=1,5 m/s² |
| Tartozékok | 2 befogópatron, élezőkő, szerelőkulcs, műanyag doboz, használati utasítás |
| Biztonság | Orsórögzítő, BE/KI kapcsoló, újraindítás elleni védelem |
| Rendeltetésszerű használat | Fémek csiszolása és sorjázása korund csiszolókorongokkal |
| Garancia | 3 év (alkatrész és munkadíj) |
Gyakran ismételt kérdések - PGS 500 C2 PARKSIDE
Felhasználói kérdések a következőről PGS 500 C2 PARKSIDE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos sarokcsiszoló PDF formátumban ingyenesen! Találja meg kézikönyvét PGS 500 C2 - PARKSIDE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PGS 500 C2 márka PARKSIDE.
HASZNÁLATI ÚTMUTATÓ PGS 500 C2 PARKSIDE
Az originál használati utasítás fordítása
DE / AT / CH
GERADSCHLEIFER
Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.
HU Az originál használati utasítás fordítása Oldal 149
Introduction 2
Intended use....2
Features 2
Package contents 2
Technical data 2
Rendeltetésszerű használat 150
Felszereltség 150
A csomag tartalma....150
Müszaki adatok 150
Általános biztonsági utasítások elektromos kéziszerszámokhoz....151
-
Munkahelyi biztonság....151
-
Elektromos biztonság....151
-
Személyi biztonság 152
-
Az elektromos kéziszerszám használata és kezelése 152
-
Szerviz 153
Valamennyi alkalmazási területre vonatkozó biztonsági utasítások....153
Valamennyi felhasználási területre vonatkozó további biztonsági utasítások ..... 155
Csiszolásra vonatkozó kiegészítő biztonsági utasítások 156
További biztonsági és munkavégzésre vonatkozó tudnivalók ..... 156
Eredeti tartozékok/kiegészítő eszközök....157
Üzembe helyezés 157
Szerszám/befogógyűrű behelyezése/cseréje....157
Csiszolókő 158
Be- és kikapcsolás/Fordulatszám-tartomány beállítása 158
Anyagfeldolgozásra/szerszámra/fordulatszám-tartományra vonatkozó információk. . . . 158
Tisztítás, ápolás és tárolás 158
A Kompernass Handels GmbH garanciája 159
Szerviz....160
Gyártja....160
Ártalmatlanítás....161
Az eredeti megfelelőségi nyilatkozat fordítása....162
Bevezető
Gratulálunk új készüléke megvásárlásához. Vásárlásával kiváló minőségű termék mellett döntött. A használati útmutató a termék része. Fontos tudnivalókat tartalmaz a biztonságra, használatra és ártalmatlanításra vonatkozóan. A termék használata előtt ismerkedjen meg valamennyi használati és biztonsági utasítással. A készüléket csak a leírásnak megfelelően és a megadott célokra használja. A készülék harmadik személynek történő továbbadása esetén adja át a készülékhez tartozó valamennyi leírást is.
Rendeltetésszerű használat
A készülék fémek korund csiszolótestekkel történő csiszolására és sorjázására szolgál. A gép minden egyéb felhasználása vagy módosítása rendeltetésellenesnek minősül és jelentős balesetveszélyt rejt magában. A gép nem ipari használatra készült.

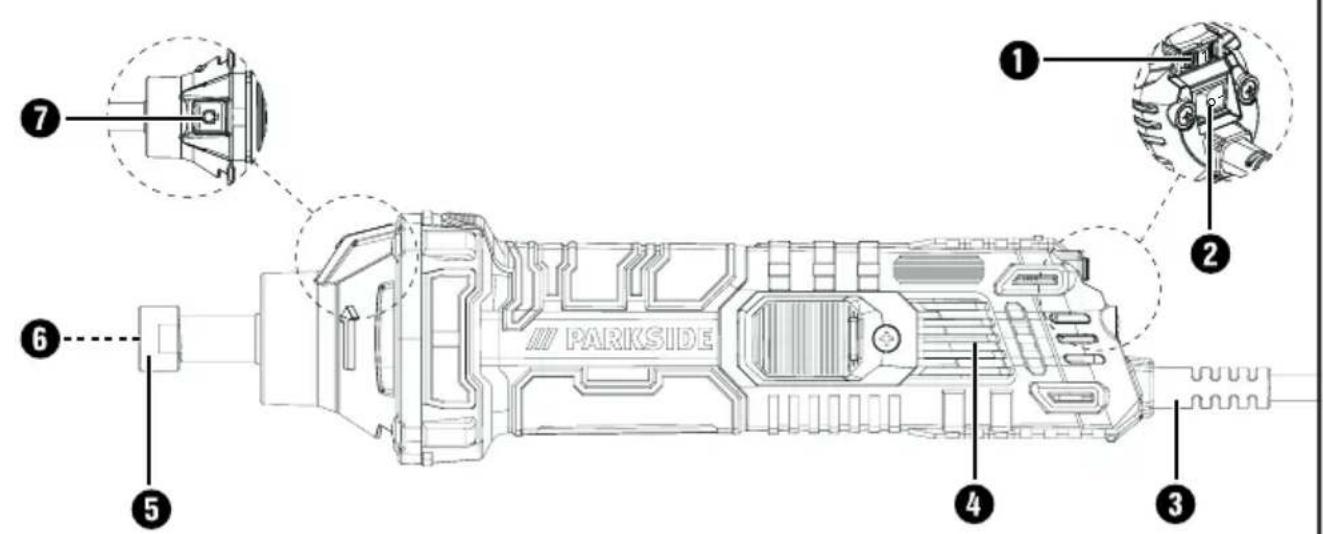

Felszereltség
① fokozatmentes fordulatszám-szabályozó
② BE/KI kapcsoló
③ hálózati kábel
4 szellőzőnyílás
5 szorítóanya
6 befogógyűrű 6 mm (felszerelve)
⑦ orsórögzítő gomb

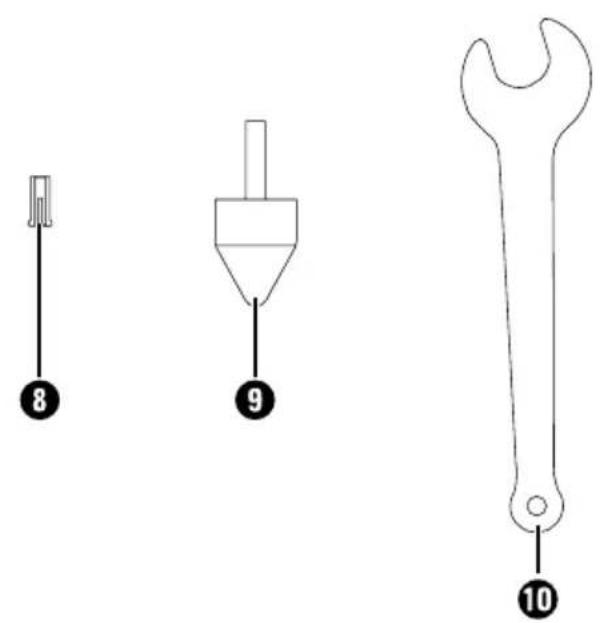

8 befogógyűrű 3,2 mm
9 csiszolókő
10 szerelőkulcs
A csomag tartalma
1 egyenes csiszológép
2 befogógyűrű
1 csiszolókö
1 szerelőkulcs
1 műanyag koffer
1 használati útmutató
Műszaki adatok
Névleges
teljesítményfelvétel 500 W
Névleges feszültség 230 V \~, 50 Hz (váltóáram)
Névleges fordulatszám n 4.500–30.000 min ^-1
Befogógyűrű-befogó max. ∅ 6 mm
Szándékolt Tengely
átmérő max. ∅ 6 mm
Szorító min. 10 mm
Szál M14
max. csiszolótest ∅ 25 mm
Védelmi osztály II/ ☐ (dupla szigetelés)
TUDNIVALÓ
Csak a 30 000 fordulat/perc sebességnél tervezett tartozékokat használjon.
▶ A csiszolótest maximális átmérője csak vágókorongokra vonatkozik.
Zajkibocsátási érték
A zaj mért értéke az EN 60745 szabványnak megfelelően került meghatározásra. Az elektromos kéziszerszám A-súlyozott zajszintjének jellemző: értéke
Hangnyomásszint L_PA = 78,3 dB Bizonytalansági K érték K_PA = 3 dB Hangteljesítményszint L WA = 89,3 dB Bizonytalansági K érték KWA = 3 dB
Viseljen hallásvédőt!
Rezgés-kibocsátási érték
Rezgés összértéke (három irány vektorösszege), az EN 60745 szabvány szerint mérve:
Rezgés-kibocsátási érték a_h = 5,279 m/s Bizonytalansági érték K = 1,5 m/s²
TUDNIVALÓ
▶ A megadott rezgéskibocsátási érték szabványos mérési eljárással lett meghatározva és felhasználható az elektromos kéziszerszámok egymással való összehasonlítására; a megadott rezgéskibocsátási érték a kitettség előzetes becsléséhez is felhasználható.
FIGYELMEZTETÉS!
- Az elektromos kéziszerszám tényleges használata során a rezgéskibocsátási érték eltérhet a megadott értéktől, attól függően, hogy az elektromos szerszámot milyen módon használják; biztonsági intézkedéseket kell meghatározni a kezelő személy védelmére a tényleges használati körülmények között fellépő kitettség becslése alapján (ennek során a működési ciklus minden részét figyelembe kell venni, például amikor az elektromos kéziszerszám ki van kapcsolva, és amikor bár be van kapcsolva, de terhelés nélkül működik).
Általános biztonsági utasítások elektromos kéziszerszámokhoz
⚠️ FIGYELMEZTETÉS!
- Olvassa el az összes biztonsági előírást és utasítást. A biztonsági előírások és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Örizze meg az összes biztonsági előírást és utasítást későbbi használatra.
A biztonsági előírásokban használt „elektromos kéziszerszám” kifejezés hálózatról (hálózati kábelen át) üzemeltetett elektromos kéziszerszámokra és akkumulátoros elektromos kéziszerszámokra (hálózati kábel nélkül) vonatkozik.
1. Munkahelyi biztonság
a) Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlenség és a rosszul megvilágí tott munkaterület balesetet okozhat.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok vannak. Az elektromos szerszámok szikráznak, ami meggyújthatja a port vagy gőzöket.
c) Az elektromos kéziszerszám használata közben ne engedjen közel gyermekeket és más személyeket. Ha elterelik a figyelmét, elveszítheti uralmát a készülék felett.
2. Elektromos biztonság
a) Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a csatlakozóaljzatba. A csatlakozót semmilyen módon nem szabad megváltoztatni. A földelt elektromos kéziszerszámo-kat ne használja adapterrel. A nem módosított csatlakozó és a megfelelő csatlakozóaljzat használata csökkenti az áramütés veszélyét.
b) Ügyeljen arra, hogy teste ne érint- kezzen földelt felülettel, mint például csővezeték, fűtőtest, tűzhely vagy hűtőszekrény felületével. Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Óvja az elektromos kéziszerszámot esőtől vagy nedvességtől. Növeli az áramütés kockázatát, ha víz kerül az elektromos készülékbe.
d) Ne használja a vezetéket rendel-
tetésellenes célra, ne hordozza és
ne akassza fel az elektromos ké-
ziszerszámot a kábelnél fogva, és
ne a vezetéknél fogva húzza ki a
csatlakozódugót az aljzatból. Tar-
tsa távol a vezetéket hőtől, olajtól,
éles szegélyektől vagy mozgó
alkatrészektől. A sérült vagy összec-
savarodott vezeték növeli az áramütés
kockázatát.
e) Ha a szabadban dolgozik az elektromos kéziszerszámmal, akkor csak olyan hos szabbító kábelt használjon, ami kültéren is használható. A kültéri használatra alkalmas hosszabbító kábel-lel csökkentheti az áramütés veszélyét.
f) Ha az elektromos kéziszerszám nedves helyen történő használata elkerülhetetlen, akkor használjon hibaáram védőkapcsolót. A hibaáram védőkapcsoló használata csökkenti az áramütés veszélyének kockázatát.
3. Személyi biztonság
a) Legyen mindig figyelmes, ügyeljen arra, amit csinál, és megfontoltan végezze a munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszám hasz nálatakor már egy pillanatnyi figyelmetlenség is komoly sérüléseket okozhat.
b) Viseljen egyéni védőfelszerelést és mindig vegyen fel védőszemüveget. Az elektromos kéziszerszám jellegének és használatának meg felelő egyéni védőeszköz, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő csökkenti a személyi sérülések veszélyét.
c) Előzze meg a készülék véletlenszerű bekap csolását. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt a villamos hálózatra és/vagy az akkumulátorra csatlakoztatja, illetve kézbe veszi vagy viszi. Balesetet okozhat, ha a készülék hordozása közben az ujja a BE/KI kapcsolón van, vagy a készülék már bekapcsolt állapotban van, amikor csatlakoztatja az áramellátásra.
d) Távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat az elektromos kéziszerszám bekapcsolása előtt. A készülék forgó részében maradt szerszám vagy kulcs balesetet okozhat.
e) Kerülje a normálistól eltérő testtartást. Vegyen fel biztonságos álló helyzetet és tartsa meg folyamatosan az egyensúlyát. Ily módon váratlan helyzetekben is jobban úrrá tud lenni az elektromos kéziszerszámon.
f) Viseljen alkalmas ruházatot. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját, ruháját és kesztyűjét a mozgó részektől. A laza ruházat, az ékszer vagy a hosszú haj beleakadhat a mozgó részekbe.
g) Amennyiben a készülékhez porelszívó és porgyűjtő berendezés is szerelhető, akkor győződjön meg arról, hogy azok csatlakoztatva vannak és használatuk helyesen történik. A porelszívó alkalmazása csökkentheti a por általi veszélyeztetést.
4. Az elektromos kéziszerszám használata és kezelése
a) Ne terhelje túl a készüléket. A munkájának megfelelő elektromos kéziszerszámot hasz nálja. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban tud dolgozni az adott teljesítmény-tartományban.
b) Ne használjon olyan elektromos kéziszerszámot, amelyiknek hibás a kapcsolója. Ha az elektromos kéziszerszámot már nem lehet be- és kikapcsolni, akkor a használata veszélyes és meg kell javíttatni.
c) Húzza ki a csatlakozót az aljzatból és/vagy vegye le az akkumulátort, mielőtt beállításokat végez a készüléken, tartozékokat cserél vagy a készüléket elteszi. Ezzel a megelőző biztonsági intézkedéssel megakadályozható az elektromos kéziszerszám véletlen bekapcsolása.
d) A nem használt elektromos kéziszerszámot gyermekektől elzárva tárolja. Ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik annak használatát, vagy nem olvasták az erre vonatkozó utasításokat. Az elektromos kéziszerszámok veszélyesek, ha tapasztalatlan személyek használják.
e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó részek tökéletesen működnek és nincsenek beszorulva, részei nincsenek eltörve vagy olyannyira megsérülve, hogy az befolyásolná az elektromos kéziszerszám működését. A készülék használata előtt javíttassa meg a sérült részeket. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
f) A vágószerszámokat tartsa min-
dig élesen és tisztán. A gondosan
karbantartott éles vágóeszközök kisebb
valószínűséggel szorulnak be és könny-
ebben irányíthatók.
g) Az elektromos kéziszerszámot, a tartozékok at, a betétszerszámokat stb. a használati útmutatónak megfelelően használja. Vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Az elektromos kéziszer szám nem rendeltetésszerű használata veszé Iyes helyzeteket teremthet.
5. Szerviz
a) Az elektromos kéziszerszámot csak szakképzett szakemberrel és csak eredeti cserealkatrészekkel javíttassa. Ezzel biztosíthatja az elektromos kéziszerszám hosszan tartó, biztonságos működését.
FIGYELMEZTETÉS! Viseljen mindig védőszemüveget.
Viseljen porvédő maszkot.
Valamennyi alkalmazási területre vonatkozó biztonsági utasítások
Csiszolásra vonatkozó biztonsági utasítások
a) Ez az elektromos kéziszerszám csiszolóként használható. Vegye figyelembe a készülékhez kapott összes biztonsági figyelmeztetést, utasítást, ábrát és adatot. Az alábbi utasítások figyelmen kívül hagyása ára-mütést, tüzet és/vagy súlyos sérüléseket okozhat.
b) Ez az elektromos kéziszerszám nem használható drótkefével történő kefélésre, vágókorongos vágásra, csiszolópapíros csiszolásra vagy polírozásra. Az elektromos kéziszerszám nem rendeltetésszerű használata veszélyes és sérüléseket okozhat.
c) Ne használjon olyan tartozékokat, amelyeket a gyártó nem kifejezetten ehhez az elektromos kéziszerszámhoz tervezett és ajánl. Csak mert a tartozé- kot az elektromos kéziszerszámhoz tudja rögzíteni, még nem garantálja annak biztonságos használatát.
d) A cserélhető szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozék eltörhet, darabjai pedig szétrepülhetnek.
e) A cserélhető szerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszáma méreteinek. A nem megfelelő méretű cserélhető szerszámokat nem lehet megfelelően leárnyékolni vagy irányítani.
f) A csiszolótestnek vagy más tartozékoknak pontosan az elektromos kéziszerszám csiszolóorsójára vagy befogógyűrűjére kell illeszkednie. Az olyan cserélhető szerszámok, amelyek nem illeszkednek pontosan az elektromos kéziszerszám befogójába, nem egyenletesen forognak, erősen vibrálnak és előfordulhat, hogy a kezelő ezáltal elveszíti uralmát a készülék felett.
g) A tüskére szerelt csiszolótesteket vagy más tartozékokat teljesen be kell helyezni a befogógyűrűbe vagy befogótokmányba. A „túlnyúlásnak”, ill. a tüske szabadon lévő részének a csiszolótest és a befogógyűrű vagy befogótokmány között a lehető legkisebbnek kell lennie. Ha a tüske nincs megfelelően beszorítva vagy a csiszolótest túlságosan kiáll, akkor a cserélhető szerszám kilazulhat és nagy sebességgel kidobódhat.
h) Ne használjon sérült cserélhető szerszámot. Minden használat előtt ellenőrizze a cserélhető szerszámok – például csiszolótestek – lepattogzásait, repedéseit, kopását vagy erős elhasználódását. Ha az elektromos kéziszerszám vagy a cserélhető szerszám leesett, ellenőrizze azok épsegét vagy használjon ép cserélhető szerszámot. A cserélhető szerszám ellenőrzését és behelye-
zését követően tartózkodjon Ön és a közelben lévő személyek a forgó cserélhető szerszám síkján kívül, és járassa a készüléket egy percen keresztül a legmagasabb fordulatszámmal. A sérült cserélhető szerszámok legtöbbször már a tesztelés során eltörnek.
i) Viseljen egyéni védőeszközöket. Alkalmazástól függően, viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Szükség esetén viseljen porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, ami megvédi az apró csiszolási és anyagmaradványoktól. Védje a szemét a kirepülő idegen testekkel szemben, amelyek a különböző alkalmazások során keletkezhetnek. A por- vagy légzésvédő maszkoknak ki kell szűrniük a használat során keletkező port. A hosszú ideig tartó, hangos zaj hallás-károsodást okozhat.
j) Ügyeljen arra, hogy más személyek biztonságos távolságban legyenek az Ön munkaterületétől. A munkaterületre belépő személyeknek egyéni védőeszközt kell viselniük. A munkadarab, illetve a törött cserélhető szerszá-mok letört darabjai könnyen kirepülhet-nek és még a közvetlen munkaterületen kívül is sérüléseket okozhatnak.
k) A készüléket csak a szigetelt mar- koló felületénél fogja meg, ha olyan munkát végez, ahol a cserélhető szerszám rejtett kábelekbe vagy a készülék saját hálózati kábelébe üt- közhet. A feszültség alatt álló vezetékkel való érintkezés feszültség alá helyezheti a készülék fém alkatrészeit is, ez pedig áramütést okozhat.
I) Indításnál mindig fogja erősen az elektromos kéziszerszámot. A teljes fordulatszámra történő gyorsulás során a motor reakciónyomatéka az elektromos kéziszerszám elfordulását okozhatja.
m) Amennyiben lehetséges, használjon satut a munkadarab rögzítéséhez. Használat közben soha ne tartson egy kisméretű munkadarabot az egyik kezében és az elektromos kéziszerszámot a másik kezében. A kisebb munkadarabok rögzítése révén mindkét keze szabad, így jobban tudja uralni az elektromos kéziszerszámot.
n) Tartsa távol a csatlakozóvezetéket a forgó cserélhető szerszámoktól.
Ha elveszíti uralmát a készülék felett, előfordulhat, hogy a készülék elvágja a kábelt vagy beleakad a kábelbe és keze vagy karja a forgó cserélhető szerszámhoz ér.
o) Soha ne tegye le addig az elektromos kéziszerszámot, amíg a cserélhető szerszám teljesen le nem állt. A forgó cserélhető szerszám hozzáérhet a letámasztó felülethez, ami által Ön elveszítheti uralmát az elektromos kéziszerszám felett.
p) A cserélhető szerszámok cseréje vagy a készüléken végzett beállítások után húzza meg a befogógyűrűt, a befogótokmányt vagy egyéb rögzítőelemeket. A laza rögzítőelemek váratlanul elállítódhatnak és Ön elveszítheti uralmát a készülék fölött; a nem rögzített, forgó alkatrészek erővel ki-dobódhatnak.
q) Ne működtesse az elektromos kéziszerszámot miközben viszi. A forgó cserélhető szerszám véletlenül befoghatja a ruháját és a cserélhető szerszám a testébe fúródhat.
r) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor ventilátora port szív a készülékházba és a felhalmozódó fémpor elektromos veszélyt okozhat.
s) Ne használja az elektromos kéziszerszámot gyúlékony anyagok közelében. A szikrák könnyen begyújthatják ezeket az anyagokat.
t) Ne használjon olyan cserélhető szerszámokat, amelyek hűtőfolyadékot igényelnek. Víz vagy más hűtőfolyadék használata áramütést okozhat.
Valamennyi felhasználási területre vonatkozó további biztonsági utasítások
Visszaütés és megfelelő biztonsági utasítások
A visszaütés egy megakadt vagy blokkolt forgó cserélhető szerszám, mint például csiszolókorong, csiszolószalag, drót-csis-zolókefe stb. hirtelen reakciója. Az elakadás vagy blokkolás a forgó cserélhető szerszám hirtelen megállását okozza. Ennek követ-keztében az irányíthatatlanná vált elektromos kéziszerszám a cserélhető szerszám forgásirányával szemben felgyorsul.
Ha például egy csiszolókorong beékelődik vagy beszorul a munkadarabban, akkor a csiszolókorong munkadarabba süllyedő széle beakadhat és ezáltal kitörheti a csiszolókorongot vagy visszaüthet. A csiszolókorong – a korong blokkolási ponton felvett forgásirányától függően – ebben az esetben a kezelő felé vagy vele ellentétes irányba mozog. Ennek során a csiszolókorong akár ki is törhet.
A visszaütés az elektromos kéziszerszám helytelen vagy hibás használatából ered. Az alábbiakban leírt megfelelő óvintézkedésekkel mindez megelőzhető.
a) Tartsa erősen az elektromos kéziszerszámot, majd testével és karjaival vegyen fel olyan helyzetet, hogy fel tudja fogni a visszaütés következtében fellépő erőket. A kezelő személy a megfelelő biztonsági óvintézkedésekkel biztonságosan uralhatja a visszaütés következtében fellépő erőt.
b) Sarkok, éles peremek stb. közelében fokozott óvatossággal dolgozzon. Előzze meg a cserélhető szerszámok munkadarabról való visszapattanását, illetve beszorulását. A forgó cserélhető szerszám könnyen beékelődik sarkokban, éles szegélyeken vagy ha visszaütődik. Ennek következtében elveszítheti uralmát a készülék felett vagy a készülék visszaüthet.
c) Ne használjon fogazott fűrészlapot. Az ilyen cserélhető szerszámok gyakran okoznak visszaütést vagy miattuk a kezelő elveszítheti uralmát az elektromos kéziszerszám felett.
d) Mindig ugyanabba az irányba vezesse a cserélhető szerszámot az anyagba, amelyik irányban a vágóél elhagyja az anyagot (ugyanaz az irány, amelyikbe a forgács kilöködik). Ha az elektromos kéziszerszámot nem a megfelelő irányba vezeti, akkor kitörhet a cserélhető szerszám vágóéle a munkadarabból és az elektromos kéziszerszám ebbe az előtolási irányba húzódik.
Csiszolásra vonatkozó kiegészítő biztonsági utasítások
Csiszolásra vonatkozó különleges biztonsági utasítások
a) Kizárólag az adott elektromos kéziszerszámhoz engedélyezett csiszolótesteket és csak az ajánlott felhasználási célra használja. Például: soha ne csiszoljon a vágókorong oldalfelületével. A vágókorongokat a korong élével történő anyageltávolításra tervezték. Az oldalirányú erőhatás könnyen széttörheti ezeket a csiszolótesteket.
b) A kúpos és menetes egyenes csiszolócsapokhoz csak ép és megfelelő méretű, illetve hosszúságú, bevágás nélküli tüskét használjon. Megfelelő tüskével megakadályozható a törés.
c) Mindig rögzítse a munkadarabot, ha forgó reszelőt, vágókorongot, nagy sebességű marószerszámot vagy keményfém marószerszámot használ. Ezek a cserélhető szerszámok a horonyban lévő legkisebb ferdeség esetén is elakadhatnak és visszaütést okozhatnak. Ha a vágókorong elakad, akkor általában el is törik. Forgó reszelők, nagy sebességű marószerszá-mok vagy keményfém marószerszámok elakadása esetén a cserélhető szerszám kiugorhat a horonyból és Ön elveszítheti uralmát az elektromos kéziszerszám felett.
További biztonsági és munkavégzésre vonatkozó tudnivalók
A géppel történő munkavégzés során mindig viseljen védőszemüveget.
- Ajánlott védőkesztyű, stabil és csúszás-biztos lábbeli és kötény viselete.
A gépen történő minden munkavégzés előtt húzza ki a csatlakozódugót az aljzatból.
A gépet csak kikapcsolva csatlakoztassa a csatlakozóaljzatba.
A csatlakozókábelt mindig tartsa távol a gép hatáskörétől. A kábelt mindig hátrafelé, a géppel ellenkező irányba vezesse.
A szerszámorsó a gép kikapcsolása után tovább működik egy darabig. A gépet csak akkor tegye le, ha az teljes leállt.
■ Ne nyúljon a működő gép veszélyes területére.
Csak olyan munkaszerszámokat használjon, amelyek megengedett fordulatszáma legalább akkora, mint a készülék legnagyobb üresjárati fordulatszáma.
Használat előtt ellenőrizze a csiszolószerszámokat. A csiszolószerszámnak kifogástalanul kell felszerelve és szabadon forgathatónak kell lenni. Végezzen legalább 30 másodperces próbamenetet terhelés nélkül. Ne használjon sérült, nem egyenletesen forgó vagy vibráló csiszolószerszámokat
Fémek csiszolása során szikra képződik. Ügyeljen arra, hogy senkit ne veszélyeztessen. Tűzveszély miatt nem lehetnek a közelben (a szikraképződés területén) gyúlékony anyagok. Ne használjon porelszívót.
■ Mindig úgy tartsa a készüléket, hogy a szikrák vagy a csiszolás során keletkező por a testtel ellenkező irányba szálljon.
A gép üzembe helyezése előtt meg kell húzni a szorítóanyát.
Kívülröl érkező szélsőséges elektromágneses zavar hatására egyes esetekben átmenetileg fordulatszám-ingadozás fordulhat elő.
Rögzítse a megmunkálandó munkadarabot, ha a saját súlya nem tartja meg.
■ Soha ne vezesse a munkadarabot kézzel a csiszolószerszám felé.
■ Győződjön meg róla, hogy a csiszolószerszám a csiszolóanyag gyártójának utasítása szerint van felhelyezve.
A csiszolószerszám méreteinek a csiszolóhoz kell illeniük.
■ Mindig csak a kéziszerszám erre kialakított munkafelületén dolgozzon.
Rögzítse a megmunkálandó munkadarabot. Soha ne tartson egy kisméretű munkadarabot az egyik kezében és az egyenes csiszológépet a másik kezében használat közben. Tartsa az egyenes csiszológépet az ehhez kialakított markolatokon.
■ Vezesse az egyenes csiszológépet a munkadarabhoz. Dolgozzon közepes nyomással és ne nyomja a cserélhető szerszámot az anyagba.
Eredeti tartozékok/kiegészítő eszközök
Csak a használati útmutatóban (Műszaki adatok) megadott tartozékokat és kiegészítő eszközöket használja, ill. amelyek befogója kompatibilis a készülékkel.
■ Engedélyezett kéziszerszámok: csak olyan korund csiszolótesteket használjon, amelyek szárának átmérője megfelel a beszerelt befogógyűrűnek. Vegye figyelembe a Műszaki adatok fejezetben lévő adatokat.
Üzembe helyezés
Szerszám/befogógyűrű behelyezése/cseréje
♦ Nyomja meg és tartsa lenyomva az orsórögzítő gombot ⑦
Csavarja le a szorítóanyá 5 a szerelőkulccsal 1a menetről.
♦ Adott esetben távolítsa el a behelyezett szerszámot.
♦ Először csúsztassa át a kiválasztott szerszámot a szorítóanyán 5, majd helyezze be a szer szám szárához illő befogógyűrűbe 6.8
♦ Nyomja meg és tartsa lenyomva az orsórögzítő gombot ⑦.
Helyezze be a befogógyűrűt (6 mm) a me netes betétbe, majd húzza meg a szorítóanyát 5a szerelőkulccsal 10 meneten.
A befogógyűrű (3,2 mm) használatához, azt a felszerelt (6 mm) befogógyűrűbe kell helyezni.
■ Vegye figyelembe a kis csiszolótestek gyártójának ajánlásait. Kis csiszolótestek esetén nem szabad túllépni a gyártó által megadott legnagyobb megenge-dett túlnyúlást (L0 = tengely hossza a befogógyűrű vége és a kis csiszolótest között)! Nagyobb túlnyúlás (L0) esetén csökkenteni kell a megengedett fordulatszámot. A cserélhető szerszámot lehetőleg a tengely teljes hosszában be kell helyezni a befogógyűrűbe.
Ellenőrizze, hogy a befogás hossza (Lg) legalább 10 mm.
Legfeljebb 40 mm-es tüskehosszú cserélhető szerszámokat használjon.
♦ A csiszolókőveg különböző fémeken végez het csiszoló munkákat.
Be- és kikapcsolás/Fordulatszám- tartomány beállítása
FIGYELEM!
A csiszolóorsó forgásiránya a készülék elülső oldalán lévő nyílon látható (az óramutató járásával ellenkező irány szimbóluma).
Bekapcsolás/fordulatszám-tartomány beállítása
♦ Állítsa a BE/KI kapcsoló 2 „I” állásba.
- Állítsa a fokozatmentes fordulatszámszabályozót ① egy „1” és „6” közötti állásba.
Kikapcsolás
♦ Állítsa a BE/KI kapcsoló 2 „O” állásba.
Anyagfeldolgozásra/szerszámra/ fordulatszám-tartományra vonatkozó információk
A munka eredménye a fordulatszám- tól, az anyag fajtájától és a rányomás mértékétől függ. Kísérletezzen próbadarabokon az optimális beállítások meghatározása céljából.
| Fordulatszám-szabályozó 1 pozíció | Üresjárati fordulats-zám (min-1) |
| 1 kb. 4500 | |
| 2 kb. 9000 | |
| 3 kb. 17500 | |
| 4 kb. 22500 | |
| 5 kb. 27000 | |
| 6 kb. 30000 |
Tisztítás, ápolás és tárolás
⚠️ FIGYELMEZTETÉS! SÉRÜLÉSVES-ZÉLY!
A készüléken végzendő bármely művelet előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót.
A készülék nem igényel karbantartást.
Távolítsa el a szennyeződéseket a készülékről. Ehhez használjon száraz törlőkendőt.
⚠️ FIGYELMEZTETÉS!
■ Amennyiben a csatlakozóvezeték cse-réje szükséges, azt a biztonság ves-zélyeztetésének elkerülése érdekében a gyártónak vagy képviselőjének kell elvégeznie.
Tárolja gondosan a készüléket és alkatrészeit az ehhez kialakított műanyag kofferban, hogy egyetlen alkatrésze se vesszen el.
TUDNIVALÓ
▶ A felsorolásban nem szereplő alkat-részeket (mint pl. szénkefe, kapcsoló) ügyfélszolgálati forródrótunkon keresztül rendelheti meg.
⚠️ FIGYELMEZTETÉS!
A csatlakozódugót és a hálózati vezetéket mindig a készülék gyártójával vagy ügyfélszolgálatával cseréltesse ki. Ezzel biztosítható a készülék hosszan tartó biztonsága.
A Kompernass Handels GmbH garanciája
Tisztelt Vásárlónk!
A készülékre a vásárlás napjától számított 3 év garanciát vállalunk. Ha a csomag tartalmazza, akkor az X12V és X20V Team termékcsalád akkumulátor-telepeire is vállalunk 3 év garanciát a vásárlás napjától kezdve. A termék meghibásodása esetén. Önt jogszabályban foglalt jogok illetik meg az eladóval szemben. Az alábbi garanciánk nem korlátozza vagy szünteti meg a jogszabályban biztosított jogokat.
Garanciális feltételek
A garanciális időszak a vásárlás napján kezdődik. Gondosan őrizze meg a nyugtát. Ez a vásárlás igazolásához szükséges.
Ha a termékvásárlás napjától számított három éven belül anyag- vagy gyártási hibát észlel, akkor a terméket saját belátásunk szerint ingyen megjavítjuk, kicseréljük vagy visszafizetjük az árát. A garancia fel-tétele a hibás készülék és a vásárlást igazoló bizonylat (pénztári blokk) három éves garanciaidőn belüli bemutatása, valamint a hiba lényegének és megjelenése idejének rövidleírása.
Ha garanciánk fedezetet nyújt a hibára, akkor javított vagy egy új terméket kap vissza. A termék javítása vagy cseréje esetén a garancia nem kezdődik elölről.
Garanciális idő és a jogszabályban foglalt szavatossági igények
A garancia ideje nem hosszabbodik meg a jótállással. Ez a cserélt és javított alkatrészekre is vonatkozik. Az esetlegesen már a vásárláskor is fennálló sérüléseket és hiányosságokat a kicsomagolás után azonnal jelezni kell. A garanciai lejárta után esedékes javítások díjkötelesek.
A garancia köre
A készüléket szigorú minőségi előírások szerint gyártottuk és kiszállítás előtt lelkiis- meretesen ellenőriztük.
A garancia anyag- vagy gyártási hibákra vonatkozik. A garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, ezért kopóalkatrésznek tekinthetők, mint pl. fűrészlapok, cserepengék, csiszolópapír stb. vagy törékeny részekre, mint pl. kapcsolók vagy üvegből készült alkatrészek.
A garancia megszűnik akkor, ha a termék megsérül, nem megfelelően használ-ják vagy nem tartják karban. A termék megfelelő használata érdekében a használati útmutatóban foglalt összes utasítást pontosan be kell tartani. Feltétlenül kerülni kell minden olyan felhasználási és kezelési módot, amit a használati útmutató nem javasol, vagy amelynek elkerülésére kifejezetten figyelmeztet.
A termék csak magánhasználatra és nem ipari használatra készült. A garancia érvényét veszti visszaélésszerű vagy szakszerűtlen kezelés, erőszak alkalmazása vagy olyan beavatkozások esetén, amelyeket általunk nem engedélyezett szervizben végeztek el.
A garanciális szerviz nem érvényes
■ az akkumulátor-kapacitás normális elhasználódása esetén
■ a termék ipari használata esetén
■ ha az ügyfél megrongálja vagy megváltoztatja a terméket
■ ha nem tartja be a biztonsági vagy karbantartási előírásokat, kezelési hiba esetén
■ természeti események által okozott sé- rülések esetén
A garancia érvényesítése
Ügyének gyors feldolgozása érdekében kövesse a következő utasításokat:
Kérjük, hogy minden kapcsolatfelvételnél tartsa készenlétben a vásárlást igazoló pénztári blokkot és a cikkszámot (IAN) 458746_2401.
A cikkszám a termék adattábláján, a termékre gravírozva, a használati útmutató címlapján (balra lent) vagy a termék hátoldalán vagy alján lévő címkén található.
■ Működési vagy más hiba észlelése esetén vegye fel a kapcsolatot az alábbi szervizrészleggel telefonon vagy a kapcsolattartó úrlapon keresztül, amit a parkside-diy.com oldalon a Szerviz kategóriában talál.
Küldje el díjmentesen a megadott szerviz címére a hibásnak talált terméket és a vásárlást igazoló bizonylatot (pénztári blokk), illetve röviden írja le azt is, hogy hol és mikor jelentkezett a hiba.
Ezeket és sok más kézikönyveket is talál és letölthet a parkside-diy.com webhelyról. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országát, és
keresse meg a használati utasítást a keresőmezővel. Ha megadja az (IAN) 458746_2401 cikkszámot, akkor a cikk használati utasításához kerül.
TUDNIVALÓ
Kérjük, hogy Parkside kéziszer számok esetén kizárólag a hibás terméket, tartozékok (például akkumulátor, tárolótáska, szerelő szerszámok stb.) nélkül küldje be.
FIGYELMEZTETÉS!
▶ A készüléket szervizben vagy villa-mossági szakemberrel és kizárólag eredeti alkatré szek felhasználásával javíttassa. Ezzel biztosít ható a készülék hosszan tartó biztonsága.
▶ A csatlakozódugót és a hálózati vezetéket mindig a készülék gyártójával vagy ügyfél szolgálatával cseréltesse ki. Ezzel biztosítható a készülék hosszan tartó bizton sága.
Szerviz
HU Szerviz Magyarország
Tel.: 06800 21647
Kapcsolatfelvételi úrlap a parkside-diy.com oldalon
IAN 458746_2401
Gyártja
Ügyeljen arra, hogy az alábbi cím nem a szerviz címe. Először forduljon a megjelölt szervizhcez.
Csak Franciaországra vonatkozik
A termék, a csomagolás és a használati utasítás újrahasznosítható, a gyártó kiterjesztett felelőssége alá tartozik, és szelektív hulladékgyűjtéssel gyűjtik.
A csomagolás környezetbarát anyagok ból készült. Ezt a helyi hulladék-újra hasznosító tartályokba lehet kidobni.
Ne dobjon elektromos kéziszer számot a háztartási hulladékba!
Az áthúzott kerekes szeméttároló itt látható szimbóluma azt jelzi, hogy ez a készülék a 2012/19/EU irányelv hatálya alá tartozik. Ez az irányelv azt mondja ki, hogy a készüléket életciklusa végén nem szabad a szokásos háztartási hulladékkal ártalmatlanítani, hanem külön létrehozott gyűjtőhelyen, újrahasznosító központokban vagy hulladékkezelő üzemben kell leadni.
Ez az ártalmatlanítás az Ön számára díjitalan. Kímélje a környezetet és ártalmatlanítson szakszerűen.
Ártalmatlanítsa a csomagolást környe zetbarát módon.
Vegye figyelembe a különböző csoma golóanyagokon lévő jelzé- seket és adott esetben válassza külön azokat. A csomagolóanya gok rövidítésekkel (a) és számjegyekkel (b) vannak megjelölve, az alábbi jelentéssel: 1–7: műanyagok, 20–22: papír és karton, 80–98: kompozit anyagok.
Az elhasználódott termék ártalmatlanítá sának lehetőségeiről tájékozódjon tele pülése vagy városa önkormányzatánál.
Az eredeti megfelelőségi nyilatkozat fordítása
Mi, a KOMPERNASS HANDELS GMBH – a dokumentációért felelős: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NÉMETORSZÁG –, ezennel igazoljuk, hogy ez a termék megfelel az alábbi szabványoknak, normatív dokumentumoknak és EK-irányelveknek:
Gépekre vonatkozó irányelv
(2006/42/EC)
Elektromágneses összeférhetőség
(2014/30/EU)
RoHS irányelv
(2011/65/EU) ^*
* A megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó felel. A nyilatkozat fenti tárgya megfelel az Európa Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvnek.
Alkalmazott harmonizált szabványok
EN 60745-1:2009/A11:2010
EN 60745-2-23:2013
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Típus/Készülék megnevezése: Egyenes csiszológép PGS 500 C2
Gyártási év: 2024.07.
Sorozatszám: IAN 458746_2401
Bochum, 2024.04.22.
Semi Uguzlu
– minőségbiztosítási vezető –
A továbbfejlesztés érdekében a műszaki változtatások jogát fenntartjuk.

