| Produkttyp | Elektrischer Geradschleifer |
| Marke | Parkside |
| Modell | PGS 500 C2 |
| Nennleistung | 500 W |
| Nennspannung | 230 V ~, 50 Hz |
| Drehzahlbereich (Leerlauf) | 4 500 – 30 000 min⁻¹ |
| Drehzahlregelung | Stufenloser Drehzahlregler 6 Positionen |
| Mitgelieferte Spannzangen | 6 mm (vormontiert) und 3,2 mm |
| Max. Schleifscheibendurchmesser | 25 mm |
| Minimale Einspannlänge | 10 mm |
| Max. Spannzangenlänge | 40 mm |
| Spindelgewinde | M14 |
| Schutzklasse | II (Doppelisolierung) |
| Schalldruckpegel (LpA) | 78,3 dB(A), Unsicherheit K=3 dB |
| Schallleistungspegel (LwA) | 89,3 dB(A), Unsicherheit K=3 dB |
| Vibrationsemission (ah) | 5,279 m/s², Unsicherheit K=1,5 m/s² |
| Mitgeliefertes Zubehör | 2 Spannzangen, Schleifstein, Montageschlüssel, Kunststoffkoffer, Bedienungsanleitung |
| Sicherheit | Spindelarretierung, EIN/AUS-Schalter, Wiederanlaufschutz |
| Bestimmungsgemäße Verwendung | Schleifen und Entgraten von Metallen mit Korund-Schleifscheiben |
| Garantie | 3 Jahre (Teile und Arbeit) |
Häufig gestellte Fragen - PGS 500 C2 PARKSIDE
Benutzerfragen zu PGS 500 C2 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowinkelschleifer kostenlos im PDF-Format! Finden Sie Ihr Handbuch PGS 500 C2 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PGS 500 C2 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PGS 500 C2 PARKSIDE
Originalbetriebsanleitung
NL / BE
RECHTE SLIJPER
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR / BE
DE Originalbetriebsanleitung Seite 15
Bestimmungsgemäßer Gebrauch 16
Ausstattung 16
Lieferumfang 16
Technische Daten....16
Allgemeine Sicherheitshinweise für Elektrowerkzeuge 17
- Arbeitsplatz-Sicherheit....17
- Elektrische Sicherheit....18
- Sicherheit von Personen .... 18
- Verwendung und Behandlung des Elektrowerkzeugs ..... 19
- Service 19
Sicherheitshinweise für alle Anwendungen 20
Weitere Sicherheitshinweise für alle Anwendungen. 22
Zusätzliche Sicherheitshinweise zum Schleifen....22
Weitere Sicherheits- und Arbeitshinweise 23
Originalzubehör/-zusatzgeräte 23
Inbetriebnahme 24
Werkzeug/Spannzange einsetzen/wechseln 24
Schleifstift....24
Ein- und ausschalten/Drehzahlbereich einstellen 24
Hinweise zu Materialbearbeitung/Werkzeug/Drehzahlbereich....24
Reinigung, Pflege und Aufbewahrung 25
Garantie der Kompernaß Handels GmbH 25
Service....27
Importeur 27
Entsorgung 27
Original-Konformitätserklärung 29

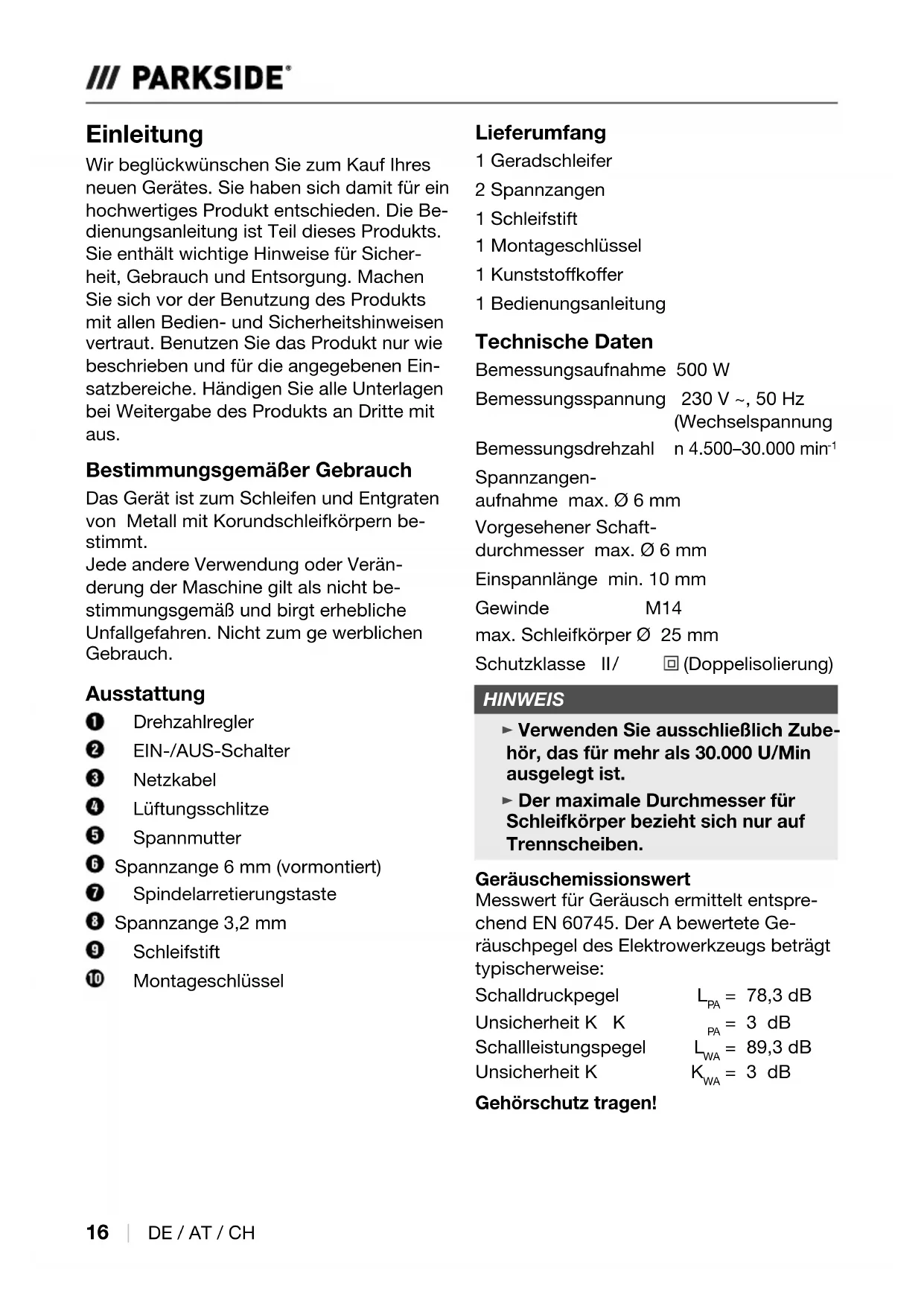

Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Schleifen und Entgraten von Metall mit Korundschleifkörpern bestimmt.
Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Nicht zum ge werblichen Gebrauch.
Ausstattung
1 Drehzahlregler
2 EIN-/AUS-Schalter
3 Netzkabel
4 Lüftungsschlitze
5 Spannmutter
6 Spannzange 6 mm (vormontiert)
⑦ Spindelarretierungstaste
8 Spannzange 3,2 mm
9 Schleifstift
10 Montageschlüssel
Lieferumfang
1 Geradschleifer
2 Spannzangen
1 Schleifstift
1 Montageschlüssel
1 Kunststoffkoffer
1 Bedienungsanleitung
Technische Daten
Bemessungsaufnahme 500 W
Bemessungsspannung 230 V \~, 50 Hz (Wechselspannung
Bemessungsdrehzahl n 4.500–30.000 min ^-1
Spannzangen- aufnahme max. ∅ 6 mm
Vorgesehener Schaft-durchmesser max. ∅ 6 mm
Einspannlänge min. 10 mm
Gewinde M14
max. Schleifkörper ∅ 25 mm
Schutzklasse II/ (Doppelisolierung)
HINWEIS
▶ Verwenden Sie ausschließlich Zubehör, das für mehr als 30.000 U/Min ausgelegt ist.
▶ Der maximale Durchmesser für Schleifkörper bezieht sich nur auf Trennscheiben.
Geräuschemissionswert
Messwert für Geräusch ermittelt entsprechend EN 60745. Der A bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel L_PA = 78,3 dB
Unsicherheit K K PA = 3 dB
Schallleistungspegel L_WA = 89,3 dB
Unsicherheit K K_WA = 3 dB
Gehörschutz tragen!
Schwingungsemissionswert
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:
Schwingungsemissionswert a_h = 5,279 m/s^2 Unsicherheit K = 1,5 m/s
HINWEIS
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden; Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
⚠️ WARNING!
Der Schwingungsemissionswert kann während der tatsächlichen Benutzung des Elektrowerkzeugs sich von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird; Es ist notwendig, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Allgemeine Sicherheitshinweisefür Elektrowerkzeuge
⚠️ WARNING!
▶ Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatz-Sicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschrän- ken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Kör- per geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungs kabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbe-absichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qua lifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
WARNUNG!
Tragen Sie immer eine Schutz- brille
Tragen Sie eine Staubschutzmaske.
Sicherheitshinweise für alle Anwendungen
Gemeinsame Sicherheitshinweise zum Schleifen
a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet zum Drahtbürsten, Trenn- schleifen, Sandpapierschleifen und Polieren. Anwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wird. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zu lässig dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch be messene Einsatzwerkzeuge können nicht aus reichend abgeschirmt oder kontrolliert werden.
f) Schleifkörper oder anderes Zubehör müssen genau auf die Schleifspindel oder Spannzange Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau in die Aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
g) Auf einem Dorn montierte Schleifkörper oder anderes Zubehör müssen vollständig in die Spann zange oder das Spannfutter eingesetzt werden. Der „Überstand“ bzw. der frei liegende Teil des Dorns zwischen Schleifkörper und Spannzange oder Spannfutter muss minimal sein. Wird der Dorn nicht ausreichend gespannt oder steht der Schleifkörper zu weit vor, kann sich das Einsatzwerkzeug lösen und mit hoher Geschwindigkeit ausgeworfen werden.
h) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleif körper auf Absplitterungen Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herum fliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
j) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutz-ausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Elektrowerkzeug beim Starten stets gut fest. Beim Hochlaufen auf die volle Drehzahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Elektrowerkzeug verdreht.
m) Wenn möglich, verwenden Sie Zwingen, um das Werkstück zu fixieren. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Elektrowerkzeug in der anderen, während Sie es benutzen. Durch das Festspannen kleiner Werkstücke haben Sie beide Hände zur besseren Kontrolle des Elektrowerkzeugs frei.
n) Halten Sie das Anschlusskabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Kabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
o) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
p) Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen oder Einstellungen am Gerät die Spannzangenmutter, das Spannfutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen; unbefestigte, rotierende Komponenten werden gewaltsam herausgeschleudert.
q) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.
r) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
s) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
t) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Weitere Sicherheitshinweise für alle Anwendungen
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleif-scheibe, Schleifband, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatz-werkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleif scheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
b) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
c) Verwenden Sie kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
d) Führen Sie das Einsatzwerkzeug stets in der gleichen Richtung in das Material, in der die Schneidkante das Material verlässt (entspricht der gleichen Richtung, in der die Späne ausgeworfen werden). Führen des Elektrowerkzeugs in die falsche Richtung bewirkt ein Ausbrechen der Schneidkante des Einsatzwerkzeuges aus dem Werkstück, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.
Zusätzliche Sicherheitshinweise zum Schleifen
Besondere Sicherheitshinweise zum Schleifen
a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und nur für die empfohlenen Einsatzmöglichkeiten. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
b) Verwenden Sie für konische und gerade Schleifstifte mit Gewinde nur unbeschädigte Dorne der richtigen Größe und Länge, ohne Hinterschneidung an der Schulter. Geeignete Dorne verhindern die Möglichkeit eines Bruchs.
c) Spannen Sie das Werkstück bei der Verwendung von Drehfeilen, Trennscheiben, Hochgeschwindigkeitsfräswerkzeugen oder Hartmetall-Fräswerkzeugen stets fest. Bereits bei geringer Verkantung in der Nut verhaken diese Einsatzwerkzeuge und können einen Rückschlag verursachen.
Bei Verhaken einer Trennscheibe bricht diese gewöhnlich.
Bei Verhaken von Drehfeilen, Hochgeschwindigkeitsfräswerkzeugen oder Hartmetall-Fräswerkzeugen, kann der Werkzeugeinsatz aus der Nut springen und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Weitere Sicherheits- und Arbeitshinweise
■ Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
■ Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen.
■ Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.
■ Maschine nur ausgeschaltet an die Steckdose anschließen.
■ Anschlusskabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen.
■ Die Werkzeugspindel läuft nach, nachdem das Gerät ausgeschaltet wurde. Maschine erst nach Stillstand ablegen.
■ Nicht in den Gefahrenbereich der laufenden Maschine greifen.
- Nur Arbeitswerkzeuge verwenden, deren zu lässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.
■ Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden
■ Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.
■ Gerät immer so halten, dass Funken oder Schleifstaub vom Körper wegfliegen.
■ Die Spannmutter muss vor Inbetriebnahme der Maschine angezogen sein.
■ Unter Einwirkung extremer elektromagnetischer Störungen von außen, können im Einzelfall vor übergehende Drehzahlschwankungen auftreten.
Das zu bearbeitende Werkstück muss festgespannt werden, sofern es nicht durch sein Eigengewicht hält.
- Niemals Werkstück mit der Hand gegen das Schleifwerkzeug führen.
■ Sicherstellen, dass das Schleifwerkzeug nach Anweisung des Schleifmittelherstellers angebracht ist.
■ Die Maße des Schleifwerkzeugs müssen zum Schleifer passen.
■ Arbeiten Sie immer nur mit der vorgesehenen Arbeitsfläche des Einsatzwerkzeuges.
- Fixieren Sie das zu bearbeitende Werkstück. Halten Sie niemals ein kleines Werkstück in der einen Hand und den Geradschleifer in der anderen, während Sie ihn benutzen. Halten Sie den Geradschleifer immer an den vorgesehenen Handgriffen fest.
■ Führen Sie den Geradschleifer an das Werkstück heran. Arbeiten Sie mit mäßigem Druck und drücken Sie das Einsatzwerkzeug nicht in das Material.
Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung (Technische Daten) angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.
Zugelassene Einsatzwerkzeuge: Verwenden Sie nur Korundschleifkörper mit einem Schaftdurchmesser, der der verbauten Spannzange entspricht. Beachten Sie die Angaben in den Technischen Daten.
Inbetriebnahme
Werkzeug/Spannzange einsetzen/wechseln
♦ Betätigen Sie die Spindelarretierungs-taste ⑦ und halten Sie diese gedrückt.
- Lösen Sie die Spannmutte ^5 mit dem Montageschlüssel vom Gewinde.
♦ Entnehmen Sie ggf. ein eingesetztes Werkzeug.
♦ Schieben Sie zuerst das vorgesehene Werkzeug durch die Spannmutter 5 bevor Sie es in die zum Werkzeugschaft passende Spannzange 6 8 stecken.
♦ Betätigen Sie die Spindelarretierungs-taste ⑦ und halten Sie diese gedrückt.
- Stecken Sie die (6 mm) Spannzange in den Gewindeeinsatz und schrauben Sie dann die Spannmutter mit dem Montageschlüssel am Gewinde fest.
♦ Um die (3,2 mm) Spannzange ^8 zu verwenden, muss diese in die vormontierte (6 mm) Spannzange ^6 gesteckt werden.
Beachten Sie die Empfehlungen des Herstellers von Kleinschleifkörpern. Bei Kleinschleifkörpern darf der vom Hersteller angegebene maximal zulässige Überhang (L0=Länge des Schaftes zwischen dem Spannzangenende und dem Kleinschleifkörper) nicht überschritten werden! Bei einer Erhöhung des Überhangs (L0) muss die zulässige Drehzahl herabgesetzt werden. Das Einsatzwerkzeug möglichst mit der ganzen Länge des Schaftes in die Spannzange einsetzen. Stellen sie sicher, dass die Einspannlänge (Lg) mindestens 10 mm beträgt.
Verwenden Sie nur Einsatzwerkzeuge mit einer maximalen Dornlänge von 40 mm.
- Mit dem Schleifstif ^9 lassen sich Schleif arbeiten an verschiedenen Metallendurchführen.
Ein- und ausschalten/Drehzahlbereich einstellen
⚠️ ACHTUNG!
■ Die Drehrichtung der Schleifspindel entnehmen Sie an der Vorderseite des Gerätes mit dem erhabenen Pfeil (gegen-den-Uhrzeigersinn-Symbol).
Einschalten/Drehzahlbereich einstellen
♦ Stellen Sie den EIN-/AUS-Schalte ^2 auf die Position „I“.
♦ Stellen Sie den Drehzahlregle ^1 auf eine Position zwischen „1“ und „6“.
Ausschalten
♦ Stellen Sie den Ein-/Aus -Schalte ^2 auf die Position „O“.
Hinweise zu Materialbearbeitung/Werkzeug/Drehzahlbereich
Das Arbeitsergebnis hängt von der Drehzahl, der Materialart und dem Anpressdruck ab. Führen Sie Versuche an Probestücken durch, um die optimalen Einstellungen zu ermitteln.
| Position Dreh-zahlregler 1 | Leerlaufdrehzahl (min-1) |
| 1 ca. 4500 | |
| 2 ca. 9000 | |
| 3 ca. 17500 | |
| 4 ca. 22500 | |
| 5 ca. 27000 | |
| 6 ca. 30000 |
Reinigung, Pflege und Aufbewahrung
⚠️ WARNUNG! VERLETZUNGSGE- FAHR!
■ Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.
Das Gerät ist wartungsfrei.
■ Entfernen Sie Verschmutzungen vom Gerät. Verwenden Sie dazu ein trockenes Tuch.
⚠️ WARNING!
■ Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
■ Bewahren Sie das Gerät und alle Einzelteile sorgfältig in dem dafür vorgesehenen Kunststoffkoffer auf, so dass kein Teil verloren gehen kann.
HINWEIS
▶ Nicht aufgeführte Ersatzteile (wie z. B. Kohle bürsten, Schalter) können Sie über unsere Callcenter bestellen.
⚠️ WARNING!
■ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen.
Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Garantie der KompernaßHandelsGmbH
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Sofern im Liefe- rumfang enthalten, erhalten Sie auf die Akku-Packs der X12V und X20V Team Serie ebenfalls 3 Jahre Garantie ab Kauf- datum. Im Falle von Mängeln dieses Pro- dukts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Der Garantieumfang erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können, wie z. B. Sägeblätter, Ersatzklingen, Schleifpapiere, etc. oder auf Beschädigungen an zerbrechlichen Teilen, wie z. B. Schalter oder Teile, die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gsewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs zwecke und Handlungen, von denen in der Be dienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Garantieleistung gilt nicht bei
■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 458746_2401 als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder nutzen Sie unser Kontaktformular, das Sie auf parkside-diy.com in der Kategorie Service finden.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitge- teilte Serviceanschrift übersenden.
PDF ONLINE parkside-diy.com
Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und
suchen Sie über die Suchmaske nach den Bedienungsanleitungen.
Mittels Eingabe der Artikelnummer (IAN) 458746_2401 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.
HINWEIS
▶ Bei Parkside Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.
⚠️ WARNING!
▶ Lassen Sie Ihre Geräte von der Service stelle oder einer Elektro-fachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
▶ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Service
DEDeutschland
Tel.: 0800 8855 300
Kontaktformular auf parkside-diy.com
ATÖsterreich
Tel.: 0800 447 750
Kontaktformular auf parkside-diy.com
CH Schweiz
Tel.: 0800 563 601
Kontaktformular auf parkside-diy.com
IAN 458746_2401
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
Das Produkt, die Verpackung und die Bedienungs anleitung sind recyclebar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf
Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.
Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Für den deutschen Markt gilt
Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten sowie Lebensmittelhändler, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bis zu drei Altgeräte unentgeltlich zurück zunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer als 25 cm sind. LIDL bietet Ihnen Rücknahmemöglichkeiten direkt in den Filialen und Märkten an.
Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006/42/EG)
Elektromagnetische Verträglichkeit
(2014/30/EU)
RoHS-Richtlinie
(2011/65/EU) ^*
* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen
EN 60745-1:2009/A11:2010
EN 60745-2-23:2013
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Typ/Gerätebezeichnung: Geradschleifer PGS 500 C2
Herstellungsjahr: 07–2024
Seriennummer: IAN 458746_2401
Bochum, 22.04.2024
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Table des matières
Introduction 32
Technische gegevens....50
KompernassHandelsGmbH
Estimado cliente:
| Position hastighedsregulator1 | Tomgangshastighed (min-1) |
| 1 ca. 4500 | |
| 2 ca. 9000 | |
| 3 ca. 17500 | |
| 4 ca. 22500 | |
| 5 ca. 27000 | |
| 6 ca. 30000 |
KompernassHandelsGmbH
Kære kunde
