PGS 500 C2 - Molinillo electrico PARKSIDE - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PGS 500 C2 PARKSIDE en formato PDF.
| Tipo de producto | Amoladora recta eléctrica |
| Marca | Parkside |
| Modelo | PGS 500 C2 |
| Potencia nominal | 500 W |
| Tensión nominal | 230 V ~, 50 Hz |
| Rango de velocidad (sin carga) | 4 500 – 30 000 min⁻¹ |
| Ajuste de velocidad | Variador progresivo de 6 posiciones |
| Pinzas de sujeción incluidas | 6 mm (premontada) y 3,2 mm |
| Diámetro máx. de la muela | 25 mm |
| Longitud de sujeción mínima | 10 mm |
| Longitud máx. del portabrocas | 40 mm |
| Rosca del husillo | M14 |
| Clase de protección | II (doble aislamiento) |
| Nivel de presión acústica (LpA) | 78,3 dB(A), incertidumbre K=3 dB |
| Nivel de potencia acústica (LwA) | 89,3 dB(A), incertidumbre K=3 dB |
| Emisión de vibraciones (ah) | 5,279 m/s², incertidumbre K=1,5 m/s² |
| Accesorios incluidos | 2 pinzas de sujeción, piedra de afilar, llave de montaje, maletín de plástico, manual de instrucciones |
| Seguridad | Dispositivo de retención del husillo, interruptor ENCENDIDO/APAGADO, protección contra reinicios |
| Uso previsto | Esmerilado y desbaste de metales con muelas de corindón |
| Garantía | 3 años (piezas y mano de obra) |
Preguntas frecuentes - PGS 500 C2 PARKSIDE
Preguntas de los usuarios sobre PGS 500 C2 PARKSIDE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Molinillo electrico en formato PDF gratis! Encuentra tus instrucciones PGS 500 C2 - PARKSIDE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PGS 500 C2 de la marca PARKSIDE.
MANUAL DE USUARIO PGS 500 C2 PARKSIDE
Traducción del manual de instrucciones original
IT
SMERIGLIATRICE ASSIALE
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.
DK

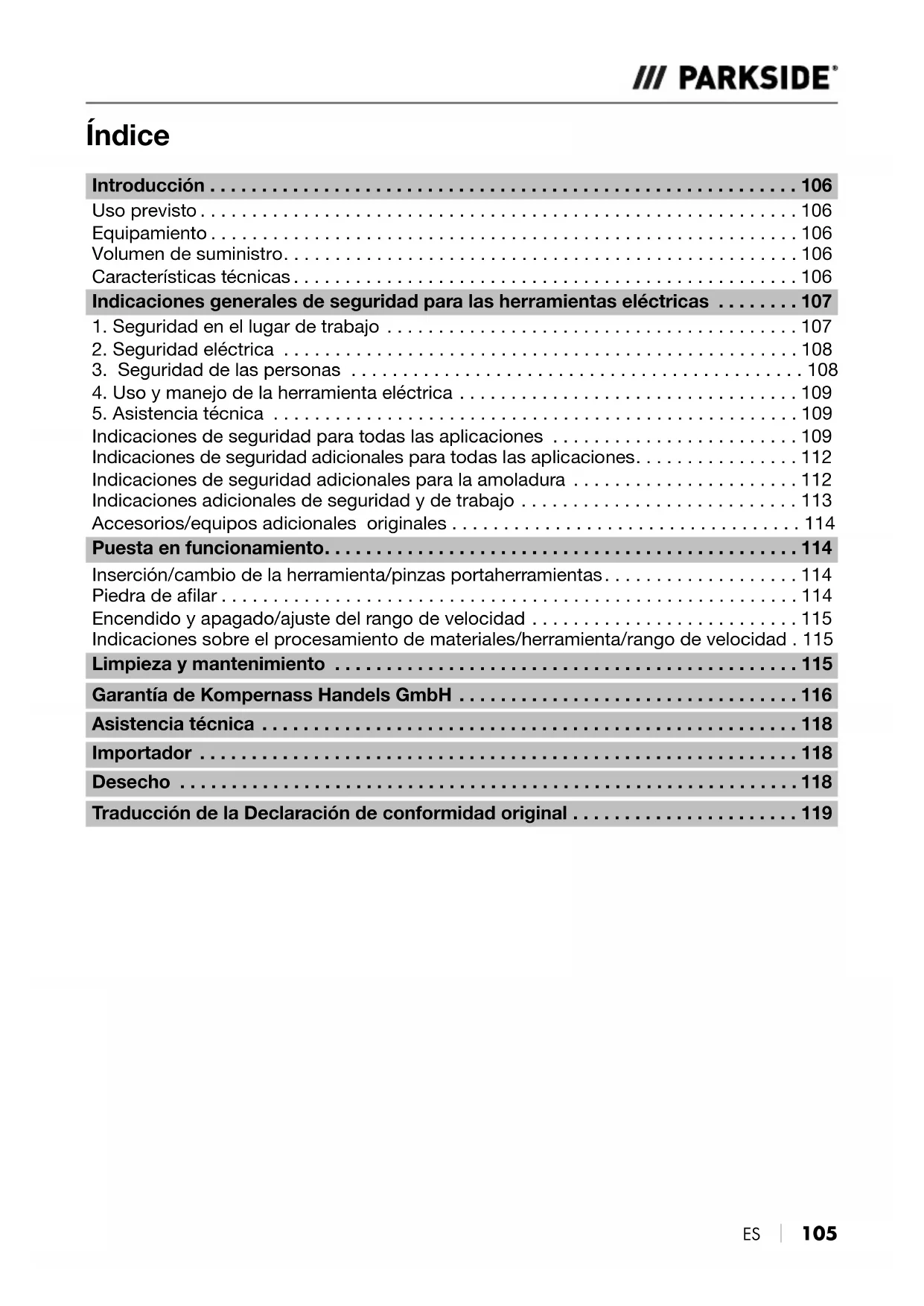

ES Traducción del manual de instrucciones original Página 105
Características técnicas....106
Indicaciones generales de seguridad para las herramientas eléctricas ..... 107
-
Seguridad en el lugar de trabajo ..... 107
-
Seguridad eléctrica 108
-
Seguridad de las personas 108
-
Uso y manejo de la herramienta eléctrica ..... 109
-
Asistencia técnica ..... 109
Indicaciones de seguridad para todas las aplicaciones ..... 109
Indicaciones de seguridad adicionales para todas las aplicaciones....112
Indicaciones de seguridad adicionales para la amoladura ..... 112
Indicaciones adicionales de seguridad y de trabajo 113
Accesorios/equipos adicionales originales 114
Puesta en funcionamiento....114
Inserción/cambio de la herramienta/pinzas portaherramientas....114
Piedra de afilar 114
Encendido y apagado/ajuste del rango de velocidad ..... 115
Indicaciones sobre el procesamiento de materiales/herramienta/rango de velocidad . 115
Limpieza y mantenimiento 115
Garantía de Kompernass Handels GmbH 116
Asistencia técnica 118
Importador 118
Desecho 118
Traducción de la Declaración de conformidad original ..... 119
Introducción
Felicidades por la compra de su aparato nuevo. Ha adquirido un producto de alta calidad. Las instrucciones de uso forman parte del producto y contienen indicaciones importantes acerca de la seguridad, del uso y del desecho de este aparato. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe y para los ámbitos de aplicación indicados. Entregue todos los documentos cuando transfiera el producto a terceros.
Uso previsto
Este aparato está previsto para amolar y desbarbar las superficies de metal con mu- elas de corindón.
La utilización de la máquina para otros fines o su transformación se consideran contrarias al uso previsto y elevan considerablemente el riesgo de accidentes. Este aparato no es apto para su uso comercial o industrial.
Equipamiento
① Regulador de velocidad de ajuste continuo
② Interruptor de encendido/apagado
3 Cable de red
4 Ranuras de ventilación
5 Tuerca de fijación
6 Pinzas portaherramientas de 6 mm (premontadas)
⑦ Bloqueo de husillo
8 Pinzas portaherramientas de 3,2 mm
9 Piedra de afilar
10 Llave de montaje
Volumen de suministro
1 amoladora recta
2 pinzas portaherramientas
1 piedra de afilar
1 llave de montaje
1 maletín de plástico
1 manual de instrucciones de uso
Características técnicas
Consumo nominal de
potencia 500 W
Tensión nominal 230 V \~, 50 Hz (tensión alterna)
Velocidad nominal n 4500–30000 r.p.m.
Alojamiento de las
pinzas portaherramientas máx. ∅ 6 mm
Diámetro de eje previsto máx. ∅ 6 mm
Longitud de sujeción mínimo 10 mm
Rosca M14
Máx. ∅ del
Clase de protección II/回 (aislamiento doble)
UPOZORNENIE
▶ Utilice únicamente accesorios clasificados para más de 30.000 rpm.
▶ El diámetro máximo de las muelas abrasivas se refiere únicamente a los discos de corte.
Valor de emisión sonora
Medición de ruidos según la norma
EN 60745. Valores típicos del nivel sonoro con ponderación
A de la herramienta eléctrica:
Nivel de presión sonora L _PA = 78,3 dB
Incertidumbre K K _PA = 3 dB
Nivel de potencia acústica L_WA = 89,3 dB
Incertidumbre K K_WA = 3 dB
¡Utilice protecciones auditivas!
Valor de emisión de vibraciones
Valores totales de vibraciones (suma vectorial de tres líneas) calculados según la norma EN 60745:
Valor de emisión de
vibraciones a_n = 5,279 m/s^2
Incertidumbre K = 1,5 m/s ^2
INDICACIÓN
El valor de emisión de vibraciones especificado se ha calculado según un procedimiento de prueba estandari- zado y puede utilizarse para comparar varias herramientas eléctricas. El valor de emisión de vibraciones especificado también puede utilizarse para realizar una valoración preliminar de la exposición.
¡ADVERTENCIA!
El nivel de vibraciones varía en función del uso de la herramienta eléctrica y, en algunos casos, puede superar los valores especificados en estas instrucciones. Por este motivo, la carga de las vibraciones puede estar infravalorada si se utiliza la herramienta eléctrica regularmente de esta manera. Intente que la carga de las vibraciones sea lo más reducida posible. Algunas medidas para reducir el nivel de vibraciones son el uso de guantes al manejar la herramienta y la limitación del tiempo de trabajo. Para ello, deben tenerse en cuenta todas las partes del ciclo de funcionamiento (por ejemplo, los momentos en los que la herramienta eléctrica está desconectada y los momentos en los que está conectada, pero funciona sin carga).
Indicaciones generales de seguridad para las herramientas eléctricas
¡ADVERTENCIA!
Lea detenidamente todas las indicaciones de seguridad y las instrucciones. El incumplimiento de las indicaciones de seguridad y de las instrucciones especificadas puede provocar descargas eléctricas, incendios o lesiones graves.
Conserve todas las indicaciones de seguridad y las instrucciones para el futuro.
El término "herramienta eléctrica" utilizado en las indicaciones de seguridad se refiere a las herramientas eléctricas de accionamiento eléctrico (con cable de red) y a las de accionamiento por batería (sin cable de red).
1. Seguridad en el lugar de trabajo
a) Mantenga limpia y bien iluminada la zona de trabajo. El desorden y la falta de iluminación en el lugar de trabajo pueden provocar accidentes.
b) No trabaje con la herramienta eléctrica en un entorno potencialmente explosivo, en el que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores.
c) Mantenga a los niños y a otras personas alejados durante el manejo de la herramienta eléctrica. Si se distrae, podría perder el control del aparato.
2. Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe encajar correctamente en la toma eléctrica. No debe modificarse el enchufe de ninguna forma. No utilice ningún enchufe adaptador junto con herramientas eléctricas con conexión a tierra. El uso de enchufes sin manipular conectados a una toma eléctrica adecuada reduce el riesgo de descarga eléctrica.
b) Evite el contacto físico con cualquier superficie que esté conectada a tierra, como tuberías, sistemas de calefacción, cocinas y neveras. Si su cuerpo hace contacto con la toma de tierra, existe mayor riesgo de descarga eléctrica.
c) Mantenga las herramientas eléctricas alejadas de la lluvia o de humedades. La penetración de agua en un aparato eléctrico aumenta el riesgo de descarga eléctrica.
d) No utilice el cable para otros usos, p. ej., para transportar y colgar la herramienta eléctrica o para desconectar el enchufe de la toma eléctrica. Mantenga el cable apartado del calor, del aceite, de los bordes cortantes o de las piezas móviles del aparato. Un cable dañado o enredado aumenta el riesgo de descarga eléctrica.
e) Si desea utilizar la herramienta eléctrica al aire libre, utilice exclusivamente los alargadores de cable aptos para su uso en exteriores. El uso de un alargador adecuado para exteriores reduce el riesgo de descarga eléctrica.
f) Si no puede evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor diferencial residual. Su uso reduce el riesgo de descarga eléctrica.
3. Seguridad de las personas
a) Esté siempre atento, preste atención a lo que hace y proceda con sensatez a la hora de trabajar con una herramienta eléctrica. No utilice ninguna herramienta eléctrica si se siente cansado o se encuentra bajo la influencia de drogas, alcohol o medicamentos. Un solo momento de distracción mientras utiliza la herramienta eléctrica puede causar lesiones graves.
b) Utilice siempre un equipo de protección personal y gafas de protección. El uso de un equipo de protección personal, como, por ejemplo, mascarilla antipolvo, calzado de seguridad antideslizante, casco o protecciones auditivas según el tipo de herramienta eléctrica en cuestión, reduce el riesgo de lesiones.
c) Evite que el aparato pueda ponerse en marcha accidentalmente. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la red eléctrica o a la batería, asirla o transportarla. Si transporta la herramienta eléctrica con los dedos en el interruptor o conecta el aparato ya encendido a la red eléctrica, puede provocar accidentes.
d) Antes de encender la herramienta eléctrica, retire las herramientas de ajuste o las llaves. Las herramientas o llaves que se encuentren dentro del alcance de la pieza giratoria del aparato pueden producir lesiones.
e) Evite mantener una postura corporal forzada. Procure mantener una postura segura y mantenga el equilibrio en todo momento. Así podrá controlar mejor la herramienta eléctrica, especialmente en situaciones inesperadas.
f) Utilice ropa adecuada. No lleve ropa ancha ni joyas. Mantenga el pelo, la ropa y los guantes lejos de las piezas móviles. La ropa holgada, las joyas o el pelo suelto pueden quedar atrapados en las piezas móviles.
g) Si se admite el montaje de dispositivos de aspiración y de acumulación de polvo, asegúrese de que estén conectados y cerciórese de que se utilicen correctamente. El uso de un dispositivo de aspiración de polvo puede reducir los riesgos causados por el polvo.
4. Uso y manejo de la herramienta eléctrica
a) No sobrecargue el aparato. Utilice la herramienta eléctrica adecuada para el trabajo en cuestión. De esta manera, trabajará mejor y de forma más segura dentro del rango de potencia indicado.
b) No utilice ninguna herramienta eléctrica con el interruptor defectuoso. Una herramienta que no pueda encenderse o apagarse es peligrosa y debe repararse.
c) Desconecte el enchufe de la red eléctrica o retire la batería antes de realizar cualquier ajuste en el aparato, cambiar los accesorios o abandonar el aparato. Estas medidas de seguridad evitan que la herramienta eléctrica se encienda de forma accidental.
d) Guarde las herramientas eléctricas que no vaya a utilizar fuera del alcance de los niños. No permita el uso del aparato a personas que no estén familiarizadas con su manejo o que no hayan leído estas indicaciones. Las herramientas eléctricas son peligrosas cuando están en manos de personas inexpertas.
e) Mantenga las herramientas eléctricas en perfecto estado. Compruebe que las piezas móviles funcionen correctamente y no se atasquen y asegúrese de que ninguna pieza se haya roto ni esté dañada de forma que el funcionamiento del aparato pueda verse afectado. Encargue la reparación de las piezas dañadas antes de utilizar el aparato. Muchos accidentes se deben al mal estado de las herramientas.
f) Mantenga las herramientas de cor- te limpias y alladas, ya que así se atascan menos y son más fáciles de guiar.
g) Utilice la herramienta eléctrica, los accesorios, las herramientas intercambiables, etc. según lo dispuesto en estas instrucciones. Tenga en cuenta las condiciones de trabajo y los procedimientos que deban seguir-se. El uso de las herramientas eléctricas para aplicaciones distintas a las previstas puede causar situaciones peligrosas.
- Asistencia técnica
a) Encargue la reparación de su herramienta eléctrica exclusivamente al personal cualificado especializado y solo con recambios originales. De esta forma, se garantiza que la seguridad del aparato no se vea afectada.
¡ADVERTENCIA! Utilice siempre gafas de protección.
Utilice una mascarilla de protección antipolvo.
Indicaciones de seguridad para todas las aplicaciones
Indicaciones de seguridad conjuntas para la amoladura
a) Esta herramienta eléctrica está prevista para su uso como amoladora. Observe todas las indicaciones de seguridad, las instrucciones, las ilustraciones y los datos suministrados con el aparato. Si no se observan las instrucciones siguientes, pueden producirse descargas eléctricas, incendios o lesiones graves.
b) Esta herramienta eléctrica no es apta para el cepillado con cepillos de alambre, el tronzado, el lijado con papel de lija ni el pulido. Si se utiliza esta herramienta eléctrica de forma contraria al uso previsto, pueden provocarse peligros y lesiones.
c) No utilice ningún accesorio que el fabricante no haya previsto ni recomendado especialmente para esta herramienta eléctrica. Solo porque pueda fijarse un accesorio en la herramienta eléctrica no se garantiza que su uso sea seguro.
d) La velocidad permitida para la herramienta intercambiable debe ser, como mínimo, tan elevada como la velocidad máxima especificada en la herramienta eléctrica. Los accesorios que giren más rápido de lo permitido pueden destrozarse y salir despedidos.
e) El diámetro exterior y el grosor de la herramienta intercambiable deben coincidir con las dimensiones especificadas para la herramienta eléctrica. Las herramientas intercam biables con unas dimensiones incorrectas no pueden protegerse ni controlarse de forma suficiente.
f) Las muelas abrasivas u otros accesorios similares deben encajar perfectamente en el husillo portamuelas o en las pinzas portaherramientas de la herramienta eléctrica. Si las herramientas intercambiables no encajan perfectamente en el alojamiento de la herramienta eléctrica, giran de forma irregular, provocan vibraciones muy fuertes y pueden causar una pérdida de control.
g) Las muelas abrasivas u otros accesorios montados sobre un mandril deben insertarse completamente en las pinzas portaherramientas o en el propio portaherramientas. La “longitud saliente” o la parte del mandril que sobresalga entre el accesorio y las pinzas portaherramientas o el propio portaherramientas debe ser mínima. Si el mandril no se ha fijado de forma suficiente o el accesorio está en una posición demasiado adelantada, es posible que la herramienta intercambiable se suelte y salga despedida a alta velocidad.
h) No utilice herramientas intercambiables dañadas. Antes de cada uso, inspeccione las herramientas intercambiables, como las muelas abrasivas, para descartar que estén melladas, agrietadas, desgastadas o muy deterioradas. Si la herramienta eléctrica o la herramienta intercambiable se caen, compruebe que carezcan de daños o utilice una herramienta intercambiable que no esté dañada. Una vez inspeccionada e insertada la herramienta intercambiable, todas las personas presentes deben mantenerse fuera del alcance de la herramienta intercambiable giratoria y debe ajustarse el aparato para que funcione a la velocidad máxima durante un minuto. Las herramientas intercambiables dañadas suelen romperse durante este periodo de prueba.
i) Utilice un equipo de protección individual. Según la aplicación, deberá utilizarse una protección facial completa, protección ocular o gafas de seguridad. Si procede, utilice una mascarilla de protección antipolvo, protecciones auditivas, guantes de protección o un mandil especial que le proteja frente a las partículas de lijado y de materiales.
Los ojos deben estar protegidos frente a las partículas que salgan despedidas en las distintas aplicaciones. La mascarilla de protección antipolvo o de respiración debe filtrar el polvo generado durante el uso de la herramienta. Si se somete a ruidos intensos durante un periodo prolongado de tiempo, puede sufrir pérdidas auditivas.
j) Asegúrese de que otras personas mantengan una distancia de seguridad con respecto a la zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar un equipo de protección individual. Los fragmentos desprendidos de la pieza de trabajo o las herramientas intercambiables rotas pueden salir despedidos y causar lesiones incluso fuera de la zona de trabajo.
k) Sujete el aparato exclusivamente por los mangos aislados si pretende utilizarlo para trabajos en los que la herramienta pueda entrar en contacto con conexiones eléctricas ocultas o con el propio cable de red. El contacto con cables conductores de electricidad también puede someter las piezas metálicas del aparato a la tensión eléctrica y provocar una descarga eléctrica.
l) Sujete siempre bien la herramienta eléctrica durante su activación. Si se ajusta la velocidad máxima, el momento de reacción del motor puede provocar que la herramienta eléctrica se retuerza.
m) Si es necesario, utilice un sargento para fijar la pieza de trabajo. No sos-tenga nunca una pieza de trabajo pe-queña en una mano y la herramienta eléctrica en la otra mientras esté en uso. Si fija las piezas de trabajo pequeñas, podrá tener ambas manos libres para controlar mejor la herramienta eléctrica.
n) Mantenga el cable de conexión alejado de las herramientas intercambiables giratorias. Si pierde el control del aparato, puede llegar a cortar o a aprisionar el cable, y la herramienta intercambiable giratoria podría alcanzarle en la mano o en el brazo.
o) No pose nunca la herramienta eléctrica antes de que se haya detenido completamente. Si la herramienta intercambiable sigue girando, puede entrar en contacto con la superficie sobre la que se pose y provocar la pérdida de control de la herramienta eléctrica.
p) Tras cambiar las herramientas intercambiables o realizar ajustes en el aparato, apriete firmemente la tuerca de fijación de las pinzas portaherramientas, el propio portaherramientas o los elementos de fijación pertinentes. Si los elementos de fijación están sueltos, es posible que se desplacen de forma indeseada y provoquen una pérdida de control; los componentes giratorios que no estén bien fijados saldrán despedidos.
q) No ponga la herramienta eléctrica en funcionamiento mientras la transporte. Las prendas de ropa pueden quedar atrapadas en la herramienta intercambiable giratoria a causa de un contacto accidental, lo que podría provocar lesiones físicas.
r) Limpie regularmente las ranuras de ventilación de su herramienta eléctrica. El ventilador del motor absorbe el polvo hacia la carcasa y, si se acumula mucho polvo metálico, puede provocar un peligro eléctrico.
s) No utilice la herramienta eléctrica en las proximidades de materiales inflamables. Las chispas pueden incendiar dichos materiales.
t) No utilice ninguna herramienta intercambiable que precise líquidos refrigerantes. El uso de agua o de otros líquidos refrigerantes puede provocar una descarga eléctrica.
Indicaciones de seguridad adicionales para todas las aplicaciones
Retroceso e indicaciones de seguridad correspondientes
El retroceso es una reacción repentina que se produce como consecuencia del enganche o del bloqueo de la herramienta intercambiable giratoria, como la muela abrasiva, la banda lijadora, el cepillo de alambre, etc. Este enganche o bloqueo provoca la detención abrupta de la herramienta intercambiable giratoria. En consecuencia, la herramienta eléctrica fuera de control acelera en dirección contraria a la dirección de giro de la herramienta intercambiable.
Si, p. ej., la muela abrasiva se engancha en la pieza de trabajo o queda bloqueada, el filo de la muela que haya penetrado en la pieza de trabajo puede quedar enganchado, con lo que la muela se saldría abruptamente de la ranura de corte o causaría un retroceso. En consecuencia, la muela abrasiva se dirigiría hacia el usuario o se alejaría de él según el sentido de giro de la muela en el punto de bloqueo. Además, las mue- las abrasivas también pueden romperse.
El retroceso es consecuencia de un uso incorrecto o inadecuado de la herramienta eléctrica que puede evitarse cumpliendo las siguientes medidas de precaución.
a) Sujete la herramienta eléctrica firmemente y mantenga el cuerpo y los brazos en una posición en la que pueda contrarrestar la fuerza de retroceso. El usuario puede controlar las fuerzas de retroceso si observa las medidas de precaución pertinentes.
b) Trabaje de forma especialmente cuidadosa en las zonas con esquinas, aristas afiladas, etc. para evitar que las herramientas intercambiables reboten desde la pieza de trabajo o queden atascadas. La herramienta intercambiable giratoria tiende a atascarse en las esquinas, en las aristas afiladas o cuando rebota, lo que provoca una pérdida de control o retroceso.
c) No utilice hojas de sierra dentadas. Este tipo de herramientas intercambiables suelen causar un retroceso o la pérdida de control de la herramienta eléctrica.
d) Desplace siempre la herramienta intercambiable por el material en la misma dirección en la que el extremo cortante abandone el material (se corresponde con la misma dirección en la que salen despedidos los fragmentos). Si se desplaza la herramienta eléctrica en la dirección incorrecta, el filo de corte de la herramienta intercambiable saldría de la pieza de trabajo, con lo que la herramienta eléctrica saldría despedida en esta dirección de avance.
Indicaciones de seguridad adicionales para la amoladura
Indicaciones especiales de seguridad para la amoladura
a) Utilice exclusivamente las muelas abrasivas autorizadas para su herramienta eléctrica y solo para los fines recomendados. Por ejemplo, no amole nunca con la superficie lateral de una muela de tronzar. Las muelas de tronzar están previstas para arrancar el material con el filo de la muela. Si se ejerce una fuerza lateral sobre estas muelas abrasivas, pueden romperse.
b) Para las puntas de amoladura cónicas y rectas con rosca, solo deben utilizar-se mandriles intactos del tamaño y de la longitud adecuados y sin rebaja en el cuello. El uso de mandriles adecuados evita la posibilidad de rotura.
c) Fije siempre la pieza de trabajo si pretende utilizar limas giratorias, discos de corte, herramientas de fresado de alta velocidad o herramientas de fresado de metales duros. Si la pieza de trabajo se ladea lo más mínimo en la ranura de corte, las herramientas intercambiables se atascan y pueden causar un retroceso. Si un disco de corte queda atascado, suele romperse. Si las limas giratorias, las herramientas de fresado de alta velocidad o las herramientas de fresado para metales duros se atascan, la herramienta intercambiable puede salir abruptamente de la ranura de corte y provocar una pérdida de control de la herramienta eléctrica.
Indicaciones adicionales de seguridad y de trabajo
■ Utilice siempre gafas de seguridad para trabajar con la máquina.
Se recomienda el uso de guantes de protección, calzado resistente y antideslizante y mandil.
■ Desconecte el enchufe de la toma eléctrica antes de realizar cualquier tarea en la máquina.
Asegúrese de que la máquina esté apagada antes de enchufarla a la toma eléctrica.
■ Mantenga siempre alejado el cable de conexión de la zona de trabajo de la máquina. Coloque siempre el cable detrás de la máquina.
■ El husillo de la herramienta sigue funcionando tras apagar el aparato. No pose la máquina hasta que se haya parado.
■ No coloque ninguna parte del cuerpo dentro de la zona de peligro de la máquina en marcha.
■ Utilice exclusivamente herramientas de trabajo cuya velocidad permitida sea, como mínimo, tan elevada como la máxima velocidad de ralentí del aparato.
■ Inspeccione las herramientas abrasivas antes de usarlas. La herramienta abrasiva debe estar montada correctamente y poder girar libremente. Realice una prueba de funcionamiento de un mínimo de 30 segundos sin carga. No utilice herramientas abrasivas que estén dañadas, que no sean circulares ni herramientas que vibren.
Al lijar metales, se generan chispas. Asegúrese de no poner a nadie en peligro. Debido al peligro de incendio, no debe haber ningún material inflamable en las proximidades (zona de impacto de las chispas). No utilice ningún aspirador de polvo.
■ Sostenga siempre el aparato de forma que las chispas o el polvo salgan despedidos en dirección contraria a usted.
La tuerca de fijación debe estar apretada antes de poner la máquina en funcionamiento.
Si la máquina está expuesta a perturbaciones electromagnéticas extremas del exterior, es posible que, excepcionalmente, se produzcan oscilaciones temporales en la velocidad.
■ La pieza de trabajo que vaya a procesarse debe estar bien fijada, siempre que no se sostenga por su propio peso.
■ No dirija nunca la pieza de trabajo contra la máquina con la mano.
Asegúrese de que la herramienta abrasiva esté montada de acuerdo con lo dispuesto por las instrucciones de su fabricante.
■ El tamaño de la herramienta abrasiva debe ser el adecuado para la amoladora.
■ Trabaje siempre exclusivamente con la superficie de trabajo prevista de la herramienta intercambiable.
Fije la pieza de trabajo que vaya a procesar. No sostenga nunca una pieza de trabajo pequeña en una mano y la amoladora recta en la otra mientras esté en uso. Sostenga siempre la amoladora recta por los mangos previstos para ello.
■ Desplace la amoladora recta sobre la pieza de trabajo. Trabaje con una presión moderada y no presione la herramienta intercambiable para penetrar en el material.
Accesorios/equipos adicionales originales
■ Utilice exclusivamente los accesorios y equipos adicionales especificados en las instrucciones de uso (Características técnicas) y compatibles con el aparato.
Herramientas intercambiables autorizadas: utilice exclusivamente las muelas abrasivas de corindón cuyo diámetro del vástago se corresponda con el de las pinzas portaherramientas. Observe los datos de la sección “Características técnicas”.
Puesta en funcionamiento
Inserción/cambio de la herramienta/pinzas portaherramientas
♦ Mantenga presionado el bloqueo de husillo ⑦
♦ Desenrosque la tuerca de fijación ^5 de la rosca con la llave de montaje ^10
◆ En caso necesario, retire la herramienta insertada.
Introduzca primero la herramienta prevista a través de la tuerca de fijación 5 antes de insertarla en las pinzas porta-herramientas 6 adecuadas para el vástago de la herramienta.
♦ Mantenga presionado el bloqueo de husillo ⑦.
♦ Inserte las pinzas portaherramientas (6 mm) ⑥ en el inserto de rosca y en-rosque firmemente la tuerca de fijación ⑤ en la rosca con la llave de montaje ⑩
Para utilizar las pinzas portaherramientas (3,2 mm) 8, deben insertarse en las pinzas portaherramientas (6 mm) 6 premontadas.
- Observe las recomendaciones del fabricante de los componentes abrasivos de tamaño pequeño. Con los componentes abrasivos de tamaño pequeño no debe superarse la proyección máxima permitida especificada por el fabricante (L0 = longitud del vástago entre el borde de las pinzas portaherramientas y el componente abrasivo de tamaño pequeño). Si se supera la proyección (L0), debe disminuirse la velocidad admisible. En la medida de lo posible, debe insertarse la herramienta intercambiable en las pinzas portaherramientas con toda la longitud del vástago. Asegúrese de que la longitud de sujeción (Lg) sea de un mínimo de 10 mm.
■ Utilice exclusivamente las herramientas intercambiables que posean un mandril con una longitud máxima de 40 mm.
- Con Piedra de afilar 9 de abrasivo se pueden realizar trabajos de amoladura en diferentes metales.
Encendido y apagado/ajuste del rango de velocidad
!ATENCIÓN!
La flecha de la parte delantera del aparato indica el sentido de giro del husillo portamuelas (símbolo en sentido antihorario).
Encendido y ajuste del rango de velocidad
♦ Ajuste el interruptor de encendido/apagado ② en la posición "I".
Ajuste el regulador de velocidad de ajuste continuo ① en una posición entre "1" y "6".
Apagado
Ajuste el interruptor de encendido/apagado ② en la posición "O".
Indicaciones sobre el procesamiento de materiales/herramienta/rango de velocidad
El resultado del trabajo depende de la velocidad, del tipo de material y de la presión ejercida. Realice pruebas en piezas de prueba para calcular el ajuste óptimo.
| Posición delregulador develocidad 1 | Velocidad de ralentí(r. p. m.) |
| 1 Aprox. 4500 | |
| 2 Aprox. 9000 | |
| 3 Aprox. 17 500 | |
| 4 Aprox. 22 500 | |
| 5 Aprox. 27 000 | |
| 6 Aprox. 30 000 |
Limpieza y mantenimiento
!ADVERTENCIA! ¡PELIGRO DE LESIONES!
■ Antes de realizar cualquier tarea en el aparato, apáguelo y desconecte el enchufe de la red eléctrica.
Este aparato no requiere mantenimiento.
- Elimine los restos de suciedad del aparato. Para ello, utilice un paño seco.
¡ADVERTENCIA!
Si es necesario cambiar el cable de conexión, encomiende su sustitución al fabricante o a su distribuidor para evitar riesgos en la seguridad.
■ Guarde el aparato y las piezas individuales cuidadosamente en el maletín de plástico previsto para ello para que no se pierda ninguna pieza.
INDICACIÓN
- Los recambios no especificados (p. ej., escobillas de carbón o interruptores) pueden solicitarse a través de nuestro servicio de asistencia técnica.
¡ADVERTENCIA!
Encomiende siempre la sustitución del enchufe o del cable de red al fabricante del aparato o a su servicio de atención al cliente. De esta forma, se garantizará que la seguridad del aparato no se vea afectada.
Garantía de
Este aparato cuenta con una garantía de 3 años a partir de la fecha de compra. Si están incluidas en el volumen de suministro, las baterías de la serie X12V y X20V Team también cuentan con una garantía de 3 años a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación.
Condiciones de la garantía
El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja, ya que lo necesitará como justificante de compra.
Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto o restituiremos el precio de compra a nuestra elección. La prestación de la garantía requiere la presentación del aparato defectuoso y del justificante de compra (comprobante de caja), así como una breve descripción por escrito del defecto detectado y de las circunstan-cias en las que se haya producido dicho defecto, dentro del plazo de tres años.
Si el defecto está cubierto por nuestra garantía, le devolveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía.
Duración de la garantía y reclamaciones legales por vicios
La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizado el plazo de garantía estará sujeta a costes.
Alcance de la garantía
El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.
La prestación de la garantía se aplica a defectos en los materiales o errores de fabricación. La garan tía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste, como, p. ej., hojas de sierra, cuchillas de recambio, papeles de lija, etc., ni los daños producidos en los componentes frágiles, p. ej., interruptores o piezas de vidrio.
Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones específicas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso.
El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.
La prestación de la garantía no cubre los siguientes casos
■ Desgaste normal de la capacidad de la batería.
■ Uso comercial o industrial del producto.
■ Daño o alteración del producto por parte del cliente.
■ Incumplimiento de las instrucciones de seguridad y mantenimiento y errores en el manejo.
■ Daños provocados por fuerza mayor.
Proceso de reclamación conforme a la garantía
Para garantizar una tramitación rápida de su reclamación, le rogamos que observe las siguientes indicaciones:
■ Mantenga siempre a mano el comprobante de caja y el número de artículo (IAN) 458746_2401 como justificante de compra.
- Podrá ver el número de artículo en la placa de características del producto, grabado en el producto, en la portada de las instrucciones de uso (parte inferior izquierda) o en el adhesivo de la parte trasera o inferior del producto.
Si se producen errores de funcionamiento u otros defectos, póngase primero en contacto con el departamento de asistencia técnica especificado a continuación por teléfono o utilice nuestro formulario de contacto que encontrará en parkside-diy.com, en la categoría Asistencia técnica.
■ Podrá enviar el producto calificado como defectuoso junto con el justificante de compra (comprobante de caja) y la descripción del defecto y de las circunstancias en las que se haya producido de forma gratuita a la dirección de correo proporcionada.
En parkside-diy.com, podrá consultar y descargar este y muchos otros más manuales de uso. Con este código QR accederá directamente a parkside-diy.com. Escoja su país y, a través de la interfaz de búsqueda, busque las instrucciones de uso. Al introducir el número de artículo (IAN) 458746_2401, accederá a las instrucciones de uso de su producto.
INDICACIÓN
En el caso de las herramientas de Parkside, le rogamos que envíe exclusivamente el artículo defectuoso sin accesorios (p. ej., sin batería, maletín de almacenamiento, herramientas de montaje, etc.).
¡ADVERTENCIA!
Encomiende exclusivamente la reparación del aparato al servicio de asistencia técnica o a un electricista especializado y solo con los recambios originales. De esta forma, se garantizará que la seguridad del aparato no se vea afectada.
Encomiende siempre la sustitución del enchufe o del cable de red al fabricante del aparato o a su servicio de atención al cliente. De esta forma, se garantizará que la seguridad del aparato no se vea afectada.
Asistencia técnica
ESServicioEspaña
Tel.: 900 994 940
Formulario de contacto en
parkside-diy.com
IAN 458746_2401
Importador
Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.
KOMPERNASS HANDELS GMBH BURGSTRASSE 21
44867 BOCHUM
ALEMANIA
www.kompernass.com
Desecho
Válido únicamente para Francia
El producto, el embalaje y las instrucciones de uso son reciclables, se someten a una responsabi lidad ampliada del fabricante y se desechan por separado.
El embalaje consta de materiales eco lógicos que pueden des- echarse a través de los centros de reciclaje locales.
No deseche las herramientas eléctricas con la basura doméstica.
El símbolo adyacente de un contenedor tachado sobre unas ruedas indica que este aparato está sujeto a la Directiva 2012/19/EU. Dicha Directiva estipula que el aparato no debe desecharse con la basura doméstica normal al finalizar su vida útil, sino en puntos de recogida, puntos limpios o a través de empresas de desechos previstas especialmente para ello. Este tipo de desecho es gratuito. Cuide el medio ambiente y deseche el aparato de la manera adecuada.
Deseche el embalaje de forma respetuosa con el medio ambiente. Observe las indicaciones de los distintos materiales de embalaje y, si procede, recíclelos de la manera correspondiente. Los materiales de emba- laje cuentan con abreviaciones (a) y ci- fras (b) que significan lo siguiente: 1–7: plásticos; 20–22: papel y cartón; 80–98: materialescompuestos.
Puede informarse acerca de las posibilidades de desecho de los aparatos usados en su administración municipal o ayuntamiento.
Traducción de la Declaración de conformidad original
En virtud del presente documento, nosotros, KOMPERNASS HANDELS GMBH, responsable de los documentos: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM (ALEMANIA), declaramos que este producto cumple con lo dispuesto por las siguientes normas, documentos normativos y directivas CE:
Directiva relativa a las máquinas (2006/42/EC)
Compatibilidad electromagnética (2014/30/EU)
Directiva sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (2011/65/EU)*
* La responsabilidad exclusiva de la expedición de esta declaración de conformidad recaerá sobre el fabricante. El objeto descrito en la declaración cumple con las disposiciones de la Directiva 2011/65/EU del Parlamento Europeo y del Consejo del 8 de junio de 2011 sobre las restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
Normas armonizadas aplicadas
EN 60745-1:2009/A11:2010
EN 60745-2-23:2013
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Tipo/denominación del aparato: Amoladora recta PGS 500 C2
Año de fabricación: 07-2024
- Responsable de calidad -
Reservado el derecho de realizar modificaciones técnicas en relación con el desarrollo tecnológico.
Indholdsfortegnelse
Indledning....122
▶ Brug kun tilbehør designet til mere end 30.000 o/min.
▶ El diámetro máximo de las muelas abrasivas se refiere únicamente a los discos de corte.
