| Tipo di prodotto | Smerigliatrice diritta elettrica |
| Marca | Parkside |
| Modello | PGS 500 C2 |
| Potenza nominale | 500 W |
| Tensione nominale | 230 V ~, 50 Hz |
| Campo di velocità (a vuoto) | 4 500 - 30 000 min⁻¹ |
| Regolazione della velocità | Variatore progressivo a 6 posizioni |
| Pinze di serraggio incluse | 6 mm (premontata) e 3,2 mm |
| Diametro max. della mola | 25 mm |
| Lunghezza di serraggio minima | 10 mm |
| Lunghezza max. del mandrino | 40 mm |
| Filettatura del mandrino | M14 |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione sonora (LpA) | 78,3 dB(A), incertezza K=3 dB |
| Livello di potenza sonora (LwA) | 89,3 dB(A), incertezza K=3 dB |
| Emissione di vibrazioni (ah) | 5,279 m/s², incertezza K=1,5 m/s² |
| Accessori inclusi | 2 pinze di serraggio, pietra per affilare, chiave di montaggio, valigetta in plastica, manuale di istruzioni |
| Sicurezza | Dispositivo di blocco del mandrino, interruttore ON/OFF, protezione contro i riavvi |
| Uso previsto | Molatura e sbavatura di metalli con mole in corindone |
| Garanzia | 3 anni (parti e manodopera) |
Domande frequenti - PGS 500 C2 PARKSIDE
Domande degli utenti su PGS 500 C2 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Smerigliatrice elettrica in formato PDF gratuitamente! Trova il tuo manuale PGS 500 C2 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PGS 500 C2 del marchio PARKSIDE.
MANUALE UTENTE PGS 500 C2 PARKSIDE
Traduzione delle istruzioni d'uso originali
GB / IE
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU
IT Traduzione delle istruzioni d'uso originali Pagina 135
Volume della fornitura 136
Dati tecnici....136
Indicazioni generali di sicurezza per elettroutensili 137
-
Sicurezza sul posto di lavoro....137
-
Sicurezza elettrica 137
-
Sicurezza delle persone....138
-
Uso e manipolazione dell'elettroutensile ..... 138
-
Assistenza 139
Avvertenze di sicurezza per tutte le applicazioni ..... 139
Ulteriori avvertenze di sicurezza per tutte le applicazioni ..... 141
Ulteriori avvertenze di sicurezza per la smerigliatura....142
Ulteriori indicazioni operative e avvertenze di sicurezza 142
Accessori/apparecchi aggiuntivi originali....143
Messa in funzione 143
Inserimento/sostituzione utensile/pinza di bloccaggio 143
Pietra affilapunte 144
Accensione e spegnimento/ impostazione del numero di giri 144
Note sulla lavorazione dei materiali/utensili/intervallo di regime ..... 144
Pulizia, cura e conservazione .... 144
Garanzia della Kompernass Handels GmbH 145
Assistenza....146
Importatore....146
Smaltimento 147
Traduzione della dichiarazione di conformità originale ....148

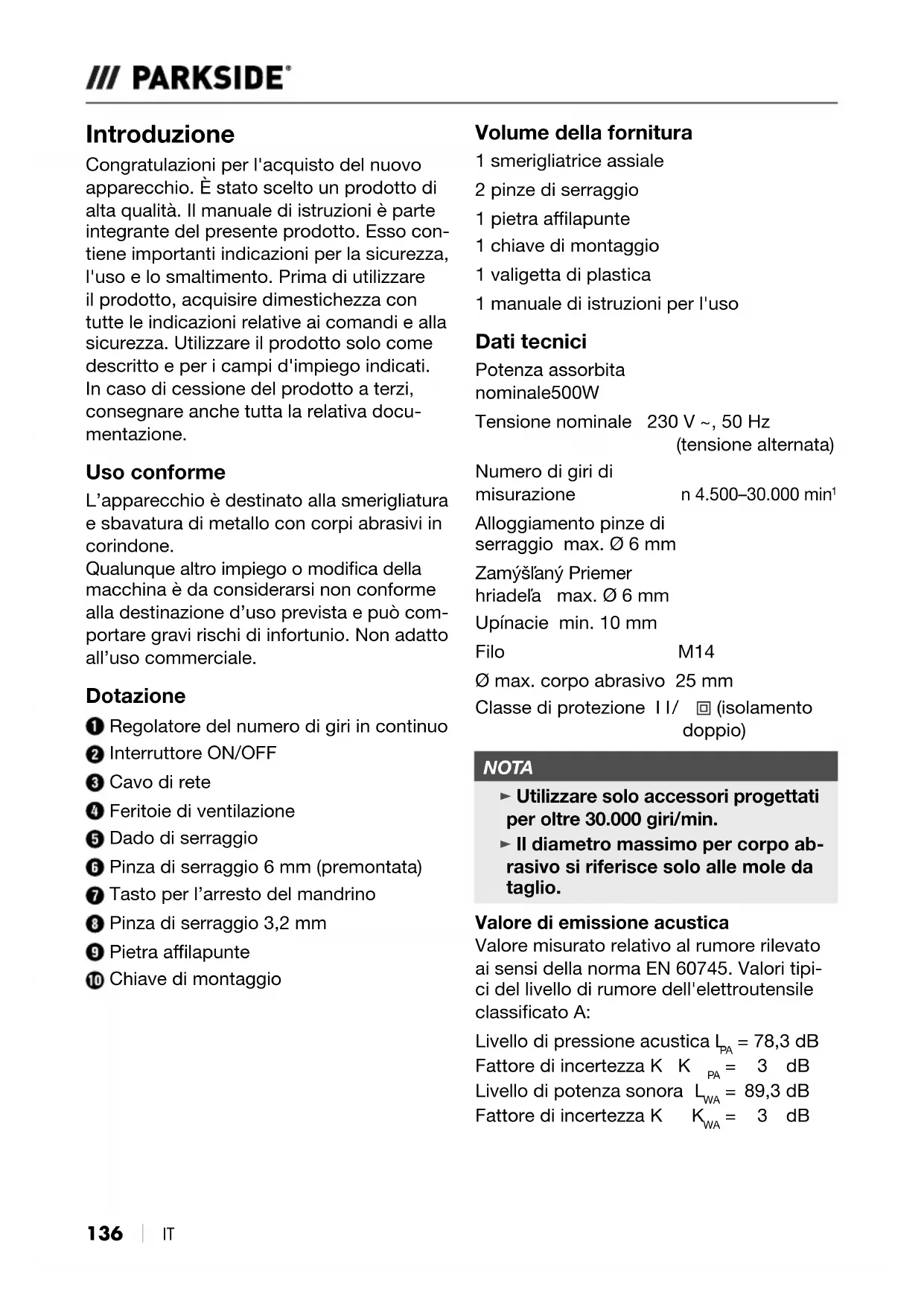

Introduzione
Congratulazioni per l'acquisto del nuovo apparecchio. È stato scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, acquisire dimestichezza con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare il prodotto solo come descritto e per i campi d'impiego indicati. In caso di cessione del prodotto a terzi, consegnare anche tutta la relativa documentazione.
Uso conforme
L'apparecchio è destinato alla smerigliatura e sbavatura di metallo con corpi abrasivi in corindone.
Qualunque altro impiego o modifica della macchina è da considerarsi non conforme alla destinazione d'uso prevista e può comportare gravi rischi di infortunio. Non adatto all'uso commerciale.
Dotazione
① Regolatore del numero di giri in continuo
② Interruttore ON/OFF
③ Cavo di rete
4 Feritoie di ventilazione
⑤ Dado di serraggio
6 Pinza di serraggio 6 mm (premontata)
⑦ Tasto per l'arresto del mandrino
8 Pinza di serraggio 3,2 mm
9 Pietra affilapunte
10 Chiave di montaggio
Volume della fornitura
1 smerigliatrice assiale
2 pinze di serraggio
1 pietra affilapunte
1 chiave di montaggio
1 valigetta di plastica
1 manuale di istruzioni per l'uso
Dati tecnici
Potenza assorbita
nominale500W
Tensione nominale 230 V \~, 50 Hz (tensione alternata)
Numero di giri di misurazione n 4.500–30.000 min ^1
Alloggiamento pinze di serraggio max. ∅ 6 mm
Zamýšlaný Priemer hriadel'a max. ∅ 6 mm
Upínacie min. 10 mm
Filo M14
Classe di protezione II/ ☐ (isolamento doppio)
NOTA
▶ Utilizzare solo accessori progettati per oltre 30.000 giri/min.
- Il diametro massimo per corpo abrasivo si riferisce solo alle mole da taglio.
Valore di emissione acustica
Valore misurato relativo al rumore rilevato ai sensi della norma EN 60745. Valori tipici del livello di rumore dell'elettroutensile classificato A:
Livello di pressione acustica L_PA = 78,3 dB
Fattore di incertezza K K _PA = 3 dB
Livello di potenza sonora L_WA = 89,3 dB
Fattore di incertezza K K_WA = 3 dB
Indossare protezioni acustiche!
Valore di emissione delle vibrazioni
Valori totali di vibrazione (somma dei vettori di tre direzioni) rilevati ai sensi della norma EN 60745:
Valore di emissione delle
vibrazioni
$$ a _ {n} = 5, 2 7 9 \mathrm{m} / \mathrm{s} ^ {2} $$
Fattore di incertezza K = 1,5 m/s ^2
NOTA
Il coefficiente di emissione delle vibrazioni indicato è stato misurato secondo un procedimento di prova standardizzato e può essere usato per il confronto tra due elettroutensili; il coefficiente di emissione delle vibrazioni indicato può anche essere usato per una stima introduttiva dell'esposizione.
AVVERTENZA!
Durante l'uso effettivo dell'elettroutensile il coefficiente di emissione delle vibrazioni può differire dal valore indicato a seconda della modalità in cui viene impiegato l'elettroutensile; è necessario stabilire misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione durante le reali condizioni di utilizzo (occorre in tal senso tenere in considerazione tutte le componenti del ciclo di esercizio, per esempio i tempi nei quali l'elettROUTENSILE è spento e i tempi in cui è acceso ma funziona senza carico).
Indicazioni generali di sicurezza per elettro- utensili
AVVERTENZA!
▶ Leggere tutte le indicazioni relative alla sicurezza e le istruzioni. L'errata applicazione delle indicazioni di sicurezza e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.
Conservare le indicazioni di sicurezza e le istruzioni per uso futuro.
Il termine „elettroutensile“ utilizzato nelle indicazioni di sicurezza si riferisce a elettroutensili collegabili alla rete elettrica (con cavo di rete) e a elettroutensili a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata. Il disordine e la scarsa illuminazione dell'area di lavoro potrebbero dare luogo a infortuni.
b) Non lavorare con elettroutensili in ambienti a rischio di esplosione, in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'uso dell'elettroutensile. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
2. Sicurezza elettrica
a) La spina dell'elettroutensile deve essere idonea all'inserimento nella presa. La spina non deve essere assolutamente modificata. Non utilizzare connettori adattatori con elettroutensili collegati a terra. Le spine non modificate e le prese idonee riducono il rischio di scosse elettriche.
b) Evitare il contatto corporeo con superfici collegate a terra, come tubi, termosifoni, stufe e frigoriferi. Quando il corpo è a diretto contatto col suolo, sussiste un maggiore pericolo di scosse elettriche.
c) Tenere gli elettroutensili lontano dalla pioggia o dall'umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
d) Non utilizzare il cavo elettrico per scopi non conformi, come ad es. per trasportare l'elettroutensile, per appenderlo o per scollegare la spina dalla presa. Tenere il cavo lontano dal calore, dall'olio, da angoli acuminati o da parti dell'apparecchio in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se si lavora all'aperto con un elettroutensile, utilizzare solo una prolunga indicata anche per uso all'esterno. L'utilizzo di una prolunga idonea all'uso esterno riduce il rischio di scosse elettriche.
f) Se è inevitabile l'uso dell'elettroutensile in ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale evita il rischio di scosse elettriche.
a) Agire sempre con attenzione, osservare le proprie azioni e procedere in modo ragionevole nel lavoro con un elettroutensile. Non utilizzare l'elettroutensile se non si è concentrati o riposati a sufficienza, o se si è sotto l'influsso di droghe, alcol o farmaci. Un solo momento di disattenzione nell'uso dell'elettroutensile può dare luogo a gravi lesioni.
b) Indossare dispositivi di protezione individuali e sempre occhiali di protezione. L'uso di un equipaggiamento di protezione individuale come mascherina antipolvere, scarpe antiscivolo, casco protettivo o protezioni acustiche, a seconda dell'uso e dell'impiego dell'elettroutensile, riduce il rischio di lesioni.
3. Sicurezza delle persone
c) Evitare l'accensione involontaria. Accertarsi che l'elettroutensile sia spento prima di collegarlo all'alimentazione e/o alla batteria, sollevarlo o trasportarlo. Se si tiene il dito sull'interruttore mentre si sposta l'elettroutensile o si collega l'apparecchio alla rete elettrica con l'interruttore su ON, si possono verificare infortuni.
d) Rimuovere gli utensili di regolazione o le chiavi inglesi prima di accendere l'elettroutensile. Un utensile o una chiave lasciati in una parte rotante dell'apparecchio possono provocare lesioni.
e) Evitare posture innaturali. Provvedere a una posizione sicura e mantenere sempre l'equilibrio. In tal modo si può controllare meglio l'elettroutensile, soprattutto in situazioni impreviste.
f) Indossare un abbigliamento idoneo. Non indossare abiti larghi o gioielli. Tenere lontani i capelli, gli abiti e i guanti dalle parti in movimento. Gli abiti larghi e sciolti, i gioielli o i capelli lunghi possono impigliarsi nelle parti mobili.
g) Se è possibile montare aspirapolvere e dispositivi di raccolta, accertarsi che siano collegati e che vengano utilizzati correttamente. L'uso di un aspiratore per polvere può ridurre i pericoli associati alla polvere.
4. Uso e manipolazione dell'elettroutensile
a) Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al proprio lavoro. Con l'elettroutensile adatto si lavora meglio e con maggiore sicurezza nell'intervallo di potenza indicato.
b) Non utilizzare elettroutensili con interruttore guasto. Un elettroutensile che non si riesce più a spegnere o ad accendere è pericoloso e deve essere riparato.
c) Staccare la spina dalla presa di corrente e/o rimuovere la batteria prima di eseguire impostazioni dell'apparecchio, sostituire gli accessori o riporre l'apparecchio. Questa misura precauzionale impedisce l'avvio involontario dell'elettroutensile.
d) Conservare gli elettroutensili non utilizzati fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persone inesperte o che non hanno letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Trattare gli elettroutensili con cura. Controllare che le parti mobili dell'apparecchio funzionino perfetta-mente e non si inceppino e che non vi siano elementi rotti o danneggiati al punto da compromettere il funzionamento dell'elettroutensile. Fare riparare le parti danneggiate prima di utilizzare l'apparecchio. Molti infortuni derivano da una cattiva manutenzione degli elettroutensili.
f) Mantenere gli utensili da taglio ben affilati e puliti. Gli utensili da taglio trattati con cura e con angoli di taglio affilati si inceppano meno spesso e sono più facili da controllare.
g) Utilizzare elettroutensili, accessori, utensili, ecc. conformi a queste istruzioni. Tenere conto delle condizioni di lavoro e dell'attività da eseguire. L'uso di elettroutensili per applicazioni diverse da quelle previste può dare luogo a situazioni di pericolo.
5. Assistenza
a) Fare riparare l'elettroutensile solo da personale qualificato specializzato e solo con l'utilizzo di ricambi originali. In tal modo si garantisce la sicurezza dell'elettroutensile.
AVVERTENZA! Indossare sempre occhiali protettivi.
Indossare una mascherina antipolvere.
Avvertenze di sicurezza per tutte le applicazioni
Avvertenze di sicurezza riguardanti la smerigliatura
a) Questoelettroutensile va utilizzato come smerigliatrice. Attenersi a tutte le avvertenze di sicurezza, istruzioni, raffigurazioni e dati ottenuti insieme all'apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di scossa elettrica, di incendio e/o di lesioni gravi.
b) Il presente elettroutensile non è indicato per lavori con spazzole metalliche, troncatura, scartavetratura e lucidatura. Le applicazioni per cui l'elettroutensile non è previsto possono causare danni e lesioni.
c) Non utilizzare accessori che il produttore non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato all'elettroutensile non è garanzia di impiego sicuro.
d) Il numero di giri ammesso dell'utensile impiegato deve essere almeno pari al numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito potrebbe rompersi e i vari pezzi potrebbero essere scaraventa-ti nell'ambiente circostante.
e) Il diametro esterno e lo spesso- re dell'utensile impiegato devo- no corrispondere alle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di utensili di dimensioni sbagliate, non sarà possibile schermarli oppure controllarli a sufficienza.
f) Corpi abrasivi o altri accessori devono adattarsi perfettamente al mandrino portamola o alla pinza di serraggio dell'elettroutensile in dotazione. Gli utensili che non si adattano perfetta-mente all'attacco dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e potrebbero provocare perdita di controllo.
g) I corpi abrasivi o altri accessori montati su un perno devono essere inseriti completamente nella pinza di serraggio o nel mandrino di serraggio. La parte del perno che rimane libera tra corpo abrasivo e pinza di serraggio o mandrino di serraggio deve essere minima. Se il perno non viene sufficientemente bloccato o se il corpo abrasivo sporge troppo, l'utensile potrebbe staccarsi ed essere scaraventato via ad alta velocità.
h) Non utilizzare mai utensili danneggiati. Prima di usare utensili quali corpi abrasivi, assicurarsi che non siano scheggiati, crepati, usurati o molto consumati. Se l'elettroutensile o l'utensile impiegato dovesse sfuggire di mano e cadere, accertarsi che non abbia subito nessun danno o utilizzare un utensile intatto. Una volta controllato e montato l'utensile, far funzionare l'utensile per la durata di un minuto con il numero massimo di giri, avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi all'accessorio in rotazione. Nella maggior parte dei casi, gli utensili danneggiati si rompono nel corso di questo periodo di prova.
i) Indossare dispositivi di protezione individuale. A seconda dell'applicazione, utilizzare una visiera completa, una maschera di protezione per gli occhi oppure occhiali di protezione. Se opportuno, indossare maschera antipolvere, paraorecchie, guanti protettivi oppure un grembiule
speciale in grado di proteggere da piccole particelle di levigatura o di materiale. Gli occhi devono essere protetti da corpi estranei che potrebbero essere proiettati in aria nel corso delle diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere generata durante l'applicazione. Se ci si espone per lungo tempo a un rumore troppo forte vi è il pericolo di perdere l'udito.
j) In presenza di altre persone, assicurarsi che vi sia una distanza di sicurezza dalla propria area di lavoro. Chiunque acceda all'area di lavoro deve indossare dispositivi di protezione individuale. I frammenti del pezzo da lavorare oppure utensili rotti possono volare via e provocare lesioni anche al di fuori dell'area di lavoro diretta.
k) Sostenere sempre l'apparecchio solo dalle superfici di presa isolate quando si eseguono lavori nei quali l'elettroutensile potrebbe urtare cavi elettrici nascosti o il proprio cavo di alimentazione. Il contatto con una linea di tensione potrebbe mettere sotto tensione anche le parti in metallo dell'apparecchio e provocare così una scossa elettrica.
I) Sostenere saldamente l'elettroutensile al momento di accenderlo. Se si parte con il massimo numero di giri, il momento di reazione del motore potrebbe causare una torsione dell'elettroutensile.
m) Se possibile, utilizzare delle morse per fissare il pezzo da lavorare. Non tenere mai un pezzo da lavorare piccolo in una mano e l'elettroutensile nell'altra mentre lo si utilizza. Bloccando i pezzi da lavorare piccoli, si hanno a disposizione entrambe le mani per controllare meglio l'elettroutensile.
n) Tenere lontano il cavo di allacciamento dagli utensili rotanti. Se si perde il controllo sull'appa recchio, vi è il pericolo di troncare o colpire il cavo, e la mano o il braccio dell'utente potrebbero finire nell'utensile in rotazione.
o) Non poggiare mai l'elettroutensile prima che l'utensile impiegato si sia fermato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere il controllo sull'elettroutensile.
p) Dopo la sostituzione di utensili o l'esecuzione di regolazioni sull'apparecchio stringere saldamente il dado della pinza di serraggio, il mandrino di serraggio o altri elementi di fissaggio. Gli elementi di fissaggio laschi possono spostarsi improvvisamente e provocare perdita di controllo; i componenti rotanti non fissati vengono scaraventati via con violenza.
q) Non trasportare mai l'elettroutensile quando è ancora in funzione. Gli indumenti dell'operatore possono essere catturati dall'utensile in rotazione tramite un contatto casuale, causando lesioni fisiche.
r) Pulire regolarmente le feritoie di ventilazione dell'elettroutensile. Il ventilatore del motore attira polvere nel carter e un forte accumulo di polvere metallica potrebbe provocare pericoli di natura elettrica.
s) Non utilizzare mai l'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille potrebbero incendiare questi materiali.
t) Non utilizzare mai utensili che richiedono refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti potrebbe provocare una scossa elettrica.
Ulteriori avvertenze di sicurezza per tutte le applicazioni
Contraccolpo e rispettive avvertenze di sicurezza
Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di un utensile rotante, ad es. mola abrasiva, nastro abrasivo, spazzola metallica, ecc. Se l'utensile rotante si incastra o blocca, esso si ferma improvvisamente. In questo caso si genera un rimbalzo incontrollato dell'elettroutensile nella direzione opposta a quella della rotazione dell'utensile.
Se ad es. una mola abrasiva resta agganciata o bloccata nel pezzo da lavorare, il bordo della mola abrasiva che si abbassa nel pezzo da lavorare potrebbe rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo della mola abrasiva. La mola si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è anche possibile che le mole si rompano.
Un contraccolpo è la conseguenza di un uso improprio o erroneo dell'elettroutensile. Lo si può evitare adottando idonee misure preventive, come descritto di seguito.
a) Tenere ben fermo l'elettroutensile e portare il corpo e le braccia in una posizione che consenta di assorbire le forze del contraccolpo. Adottando appropriate misure preventive l'operatore può essere in grado di tenere sotto controllo le forze di contraccolpo.
b) Operare con particolare attenzione in prossimità di spigoli, bordi taglienti, ecc. Impedire che gli attrezzi possa-no rimbalzare dal pezzo di lavoro e incastrarsi. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli e spigoli vivi, oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
c) Ne pas utiliser de lame de scie dentée. De tels outils à insérer causent souvent un recul brutal ou la perte du contrôle de l'outil électrique.
d) Introdurre l'utensile nel materiale sempre nella stessa direzione in cui la lama da taglio abbandona il materiale (corrisponde alla direzione in cui i trucioli vengono espulsi). Se si conduce l'elettroutensile nella direzione sbagliata, la lama di taglio dell'utensile fuoriesce con violenza dal pezzo e l'elettroutensile viene trascinato in questa direzione di avanzamento.
Ulteriori avvertenze di sicurezza per la smerigliatura
Avvertenze di sicurezza particolari per la smerigliatura
a) Utilizzareesclusivamente corpi abrasivi omologati per l'elettroutensile e solo per le possibilità d'impiego consigliate. Esempio: non eseguire mai lavori di smerigliatura con la superficie laterale di una mola da taglio. Le mole da taglio sono destinate all'asportazione di materiale con il bordo della mola. Se si esercitano carichi laterali su questi corpi abrasivi, vi è il pericolo di romperli.
b) Per steli abrasivi conici e diritti con filettatura, utilizzare solo perni intatti della giusta grandezza e lunghezza, senza taglio posteriore sulla spalla. I perni corretti prevengono la possibilità di rotture.
c) Quando si utilizzano lime rotanti, mole da taglio, fresatrici ad alta velocità o fresatrici in metallo duro, bloccare sempre saldamente il pezzo da lavorare. Già alla minima inclinazione nella scanalatura, questi attrezzi si incastrano e possono causare un contraccolpo. Se una mola da taglio si incastra, solitamente si rompe. Se si incastrano lime rotanti, fresatrici ad alta velocità o fresatrici in metallo duro, l'attrezzo potrebbe saltar fuori dalla scanalatura e portare a una perdita di controllo dell'elettroutensile.
Ulteriori indicazioni operative e avvertenze di sicurezza
■ Quando si lavora con la macchina, indossare occhiali di protezione.
■ Si consiglia l'uso di guanti di protezione, calzature solide e antiscivolo e grembiule.
■ Prima di qualsiasi intervento sulla macchina staccare la spina dalla presa.
■ Collegare la macchina alla presa solo quando è spenta.
■ Tenere il cavo di collegamento sempre lontano dal raggio d'azione della macchina. Il cavo va sempre condotto via dalla macchina da dietro.
Il mandrino portautensile continua a muoversi anche dopo lo spegnimento dell'appa recchio. Deporre la macchina solo quando è completamente ferma.
Non introdurre le mani nell'area di pericolo della macchina in funzione.
- Utilizzare solo utensili di lavoro il cui numero di giri consentito sia almeno pari al numero massimo di giri a vuoto dell'apparecchio.
- Controllare gli utensili abrasivi prima dell'uso. L'utensile abrasivo deve essere montato correttamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento di almeno 30 secondi senza carico. Non utilizzare utensili abrasivi danneggiati, ovalizzati o vibranti.
■ Quando si levigano metalli si sviluppano scintille. Assicurarsi di non mettere in pericolo persone. A causa del rischio d'incendio non devono esservi materiali infiammabili nelle vicinanze (area interessata dalle scintille). Non utilizzare dispositivi aspirapolvere.
■ Sostenere l'apparecchio sempre in modo che le scintille o il pulviscolo di rettifica si allontanino dal corpo.
■ Prima della messa in funzione della macchina, il dado di serraggio deve essere stretto.
Per effetto di interferenze elettromagnetiche estreme dall'esterno, in alcuni casi possono presentarsi variazioni momentanee del numero di giri.
Se il pezzo da lavorare non si sostiene per il suo stesso peso, occorre serrarlo saldamente.
■ Non condurre mai il pezzo da lavorare con la mano contro l'utensile abrasivo.
■ Assicurarsi che l'utensile abrasivo sia applicato secondo le istruzioni del produttore dei mezzi abrasivi.
■ Le misure dell'utensile abrasivo devono essere adeguate alla smerigliatrice.
■ Lavorare solo con la superficie di lavoro prevista dell'utensile impiegato.
Fissare il pezzo da lavorare. Non tenere mai un pezzo da lavorare piccolo in una mano e la smerigliatrice assiale nell'altra mentre la si utilizza. Sostenere sempre saldamente la smerigliatrice assiale dalle impugnature previste.
■ Avvicinare la smerigliatrice assiale al pezzo da lavorare. Lavorare esercitando una pressione moderata senza spingere l'utensile impiegato nel materiale.
Accessori/apparecchi aggiuntivi originali
- Utilizzare solo accessori e apparecchi aggiuntivi indicati nel manuale di istruzioni (dati tecnici) o la cui sede sia compatibile con l'apparecchio.
■ Utensili ammessi: utilizzare solo corpi abrasivi in corindone il cui gambo abbia un diametro corrispondente a quello della pinza di serraggio montata. Attenersi alle indicazioni contenute nei dati tecnici.
Messa in funzione
Inserimento/sostituzione utensile/pinza di bloccaggio
♦ Azionare l'arresto del mandrino ^7 e tenerlo premuto.
♦ Svitare il dado di serraggi 5 con la chiave di montaggio 10 dalla filettatura.
♦ Rimuovere l'eventuale utensile inserito.
♦ Fare passare l'utensile previsto attraverso il dado di serraggio ⑤ prima di infilarlo nella pinza di serraggio ⑥ aatta al gambo dell'utensile.
♦ Azionare l'arresto del mandrino ^7 e tenerlo premuto.
♦ Infilare la pinza di serraggio (6 mm,6 nell'inserto filettato e avvitare poi saldamente il dado di serraggio 5 con la chiave di montaggio 16 sulla filettatura.
♦ Per utilizzare la pinza di serraggio (3,2 mm) ⑧, essa deve venire inserita nella pinza di serraggio premontata (6 mm) ⑥
■ Oservare i suggerimenti del produttore di mole con perno. Per le mole con perno, non superare lo sbalzo massimo consentito indicato dal produttore (L0=lunghezza del gambo fra l'estremità della pinza di serraggio e la mola con perno)! In caso di aumento dello sbalzo (L0), è necessario ridurre il numero di giri consentito. Utilizzare l'utensile a innesto possibilmente inserendo l'intera lunghezza del gambo nella pinza di serraggio. Assicurarsi che la lunghezza di serraggio (Lg) sia di almeno 10 mm.
Utilizzare solo utensili con una lunghezza massima del mandrino di 40 mm.
♦ Con pietra affilapunte9 della mola è possibile eseguire lavori di molatura su diversi metalli.
Accensione e spegnimento/ impostazione del numero di giri
ATTENZIONE!
Il senso di rotazione del mandri-no portamola è indicato sul fronte dell'apparecchio con la freccia inserita (simbolo del senso antiorario).
Accensione/impostazione dell'intervallo di velocità
◆ Portare l'interruttore ON/OFF2 in posizione "I".
♦ Portare il regolatore del numero di giri in continuo ① in posizione compresa tra "1" e "6".
Spegnimento
◆ Portare l'interruttore ON/OFF2 in posizione "O".
Note sulla lavorazione dei materiali/ utensili/intervallo di regime
Il risultato del lavoro dipende dal numero di giri, dal tipo di materiale e dalla pressione di contatto. Eseguire tentativi su pezzi di prova per determinare le impostazioni ottimali.
| Posizione regolatore del numero di giri 1 | Numero di giri al minimo (min-1) |
| 1 circa 4500 | |
| 2 circa 9000 | |
| 3 circa 17500 | |
| 4 circa 22500 | |
| 5 circa 27000 | |
| 6 circa 30000 |
Pulizia, cura e conservazione
AVVERTENZA! PERICOLO DI LESIONI!
■ Prima di qualsiasi lavoro sull'apparecchio, spegnere l'apparecchio e staccare la spina.
L'apparecchio non necessita di manutenzione.
■ Rimuovere lo sporco dall'apparecchio. Utilizzare a tale scopo un panno asciutto.
AVVERTENZA!
Se è necessario sostituire il cavo di alimentazione, fare eseguire l'operazione dal produttore o da un suo rappresentante, per evitare di compromettere la sicurezza.
Conservare accuratamente l'apparecchio e tutti i singoli componenti nell'apposita valigetta di plastica in modo tale che nessun pezzo possa andare perso.
NOTA
▶ I pezzi di ricambio non indicati (come ad es. spazzole di carbone, interruttori) possono essere ordinati tramite il nostro call center.
AVVERTENZA!
- Fare eseguire sempre la sostituzione della spina o del cavo dal produttore dell'apparecchio o dal relativo centro di assistenza. In tal modo si garantisce la sicurezza dell'apparecchio.
Garanzia della KompernassHandelsGmbH
Egregio Cliente,
Questo apparecchio ha una garanzia di 3 anni dalla data di acquisto. Se inclusi, i pacchi batteria della serie X12V e X20V Team vengono forniti con una garanzia di 3 anni dalla data di acquisto. Qualora questo prodotto presentasse vizi, Le spettano diritti legali nei confronti del venditore del prodotto. La garanzia qui di seguito descritta non costituisce alcun limite a tali diritti legali.
Condizioni di garanzia
Il periodo di garanzia decorre dalla data di acquisto. Si prega di conservare bene lo scontrino di cassa. Quest'ultimo è necessario come prova d'acquisto.
Qualora entro tre anni a partire dalla data d'acquisto del prodotto si presentasse un difetto del materiale o di fabbricazione, provvederemo a nostra discrezione a riparare o a sostituire gratuitamente il prodotto oppure a rimborsare il prezzo d'acquisto. Questa prestazione di garanzia ha come presupposto che l'apparecchio guasto e la prova d'acquisto (scontrino di cassa) vengano presentati entro il termine di tre anni e che si descriva per iscritto in cosa consiste il difetto e quando si è evidenziato.
Se il vizio rientra nell'ambito della nostra garanzia, il Suo prodotto verrà riparato o sostituito da uno nuovo. Con la riparazione o la sostituzione del prodotto non decorre un nuovo periodo di garanzia.
Periodo di garanzia e diritti legali di rivendicazione di vizi
Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate. Danni e vizi eventualmente già presenti al momento dell'acquisto devono venire segnalati immediatamente dopo che l'apparecchio è stato disimballato. Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento.
Ambito della garanzia
L'apparecchio è stato prodotto con cura secondo severe direttive qualitative e debitamente collaudato prima della consegna.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole, lame per seghe, lame di ricambio, carta vetrata...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti. Per tali componenti valgono esclusivamente le disposizioni in materia di garanzia previste dalla legge.
Questa garanzia decade se il prodotto è stato danneggiato oppure utilizzato o sottoposto a interventi di manutenzione in modo non conforme. Per un utilizzo adeguato del prodotto si devono rigorosamente rispettare tutte le istruzioni esposte nel manuale di istruzioni per l'uso. Si devono assolutamente evitare modalità di utilizzo e azioni che il manuale di istruzioni per l'uso sconsiglia o da cui esso mette in guardia.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.
La garanzia non si applica nei seguenti casi
■ normale usura della capacità della batteria
■ uso commerciale del prodotto
■ danneggiamento o modifica del prodotto da parte del cliente
■ mancata osservanza delle prescrizioni di sicurezza e manutenzione, errori di utilizzo
■ danni derivanti da eventi naturali
Trattamento dei casi di garanzia
Per garantire una rapida evasione della Sua richiesta, La preghiamo di seguire le seguenti istruzioni:
Tenga a portata di mano per qualsiasi richiesta lo scontrino di cassa e il codice dell'articolo (IAN) 458746_2401 come prova di acquisto.
Il codice dell'articolo è riportato sulla targhetta identificativa o su un'incisione presenti sul prodotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto.
Qualora si presentassero malfunzionamenti o altri tipi di difetti, contattare subito l'assistenza clienti per telefono o tramite l'apposito modulo di contatto riportato nella pagina parkside-diy.com nella categoria Assistenza.
- Una volta che il prodotto è stato registrato come difettoso, lo può poi spedire a nostro carico, provvedendo ad allegare la prova di acquisto (scontrino di cassa), una descrizione del vizio e l'indicazione della data in cui si è presentato, all'indirizzo del servizio di assistenza clienti che Le è stato comunicato.
Sul sito parkside-diy.com è possibile consultare e scaricare questo e molti altri manuali. Con questo codice QR si giunge direttamente al sito parkside-diy.com. Selezionare
il Paese e cercare i manuali di istruzioni con l'apposita funzione di ricerca. Inserendo il Codice articolo (IAN) 458746_2401 si può consultare il manuale di istruzioni del proprio articolo.
NOTA
In caso di utensili Parkside, inviare esclusi vamente l'articolo guasto senza accessori (es. batteria, valigetta, attrezzi di montaggio, ecc.).
AVVERTENZA!
▶ Fare riparare gli apparecchi dal centro di assistenza o da un elettricista specializzato e solo con pezzi di ricambio originali. In tal modo si garantisce la sicurezza dell'apparecchio.
Fare eseguire sempre la sostituzione della spina o del cavo dal produttore dell'apparecchio o dal relativo centro di assistenza. In tal modo si garantisce la sicurezza dell'apparecchio.
Assistenza
IT Italia
Tel.: 800 172 663
Modulo di contatto su
parkside-diy.com
IAN 458746_2401
Importatore
Badi che il seguente indirizzo non è quello del servizio di assistenza clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
Il prodotto, l'imballaggio e il libretto di istruzioni sono riciclabili, sono soggetti ad una responsabilità estesa del produttore e vengono raccolti in maniera differenziata.
L'imballaggio è costituito da materiali ecocompatibili che possono essere smaltiti tramite gli appositi centri di raccolta e riciclaggio locali.
Non smaltire gli elettrodomestici assieme ai normali rifiuti domestici!
Il simbolo del bidone dei rifiuti barrato, raffigurato lateralmente, indica che l'apparecchio è soggetto alla Direttiva 2012/19/EU. Tale direttiva prescrive che, al termine della sua vita utile, l'apparecchio non venga smaltito assieme ai normali rifiuti domestici, bensì conferito in appositi centri di raccolta, centri di riciclaggio o aziende di smaltimento.
Lo smaltimento è gratuito per l'utente. Ri spettare l'ambiente e smaltire l'apparecchio in modo conforme alle direttive pertinenti.
Smaltire l'imballaggio conformemente alle norme di tutela ambientale.
Tenere conto dei codici presenti sui vari materiali di imballaggio ed eventualmente separare i materiali effettuando una raccolta differenziata. I materiali di imballaggio presentano codici costituiti da abbreviazioni (a) e numeri (b) con il seguente significato: 1–7: materie plastiche, 20–22: carta e cartone, 80–98: materiali compositi.
Per lo smaltimento del prodotto una volta che ha terminato la sua funzione, informarsi presso l'amministrazione comunale.
Traduzione della dichiarazione di conformità originale
La Società KOMPERNASS HANDELS GMBH, responsabile della documentazione: nella persona del
Sig. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, GERMANIA, dichiara con la presente che questo prodotto è conforme alle seguenti norme, documenti normativi e Direttive CE:
Direttiva macchine
(2006/42/EC)
Compatibilità elettromagnetica
(2014/30/EU)
Direttiva RoHS
(2011/65/EU) ^*
*Il produttore è il responsabile esclusivo del rilascio di questa dichiarazione di conformità. L'oggetto della dichiarazione sopra descritto soddisfa le prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio Europeo dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Norme armonizzate utilizzate
EN 60745-2-23:2013
EN 60745-1:2009+A11:2010
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Tip/denominazione dell'apparecchio: Smerigliatrice assiale PGS 500 C2
Anno di produzione: 07–2024
Numero di serie: IAN 458746_2401
Bochum, 22/04/2024
- Direttore qualità -
Con riserva di modifiche tecniche volte al miglioramento del prodotto.
