| Tipo di prodotto | Smerigliatrice angolare senza fili |
| Marca | Parkside |
| Modello | PWSA 20Li D4 |
| Alimentazione | Batteria 20 V, compatibile Parkside X 20 V TEAM |
| Batteria consigliata | PAP 20 B1, PAP 20 B3 |
| Caricabatterie consigliato | PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1 |
| Velocità a vuoto | 2500 - 11500 min⁻¹ (6 livelli) |
| Diametro esterno max. del disco | 125 mm |
| Foro del disco | 22,23 mm |
| Spessore max. del disco | 6 mm |
| Filettatura del mandrino | M14 |
| Livello di pressione acustica | 83,1 dB(A) (K=3 dB) |
| Livello di potenza sonora | 94,1 dB(A) (K=3 dB) |
| Vibrazioni (impugnatura principale) | 3,38 m/s² (K=1,5 m/s²) |
| Vibrazioni (impugnatura supplementare) | 3,73 m/s² (K=1,5 m/s²) |
| Funzioni principali | Taglio, molatura, sgrossatura, spazzolatura metallica |
| Materiali compatibili | Metallo, pietra, legno, plastica, piastrelle, metalli non ferrosi |
| Sicurezza | Cappa di protezione regolabile, pulsante di blocco mandrino, arresto di sicurezza |
| Manutenzione e pulizia | Pulizia delle fessure di aerazione con spazzola morbida; riporre in luogo asciutto e al riparo dalla polvere |
| Garanzia | 3 anni (Francia e Belgio) |
| Parti di ricambio disponibili | Sì (impugnatura, cappa di protezione, disco, chiave, flangia, dado, spazzole metalliche) |
| Peso | Circa 2,2 kg (con batteria, a seconda della batteria utilizzata) |
Domande frequenti - PWSA 20Li D4 PARKSIDE
Domande degli utenti su PWSA 20Li D4 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Smerigliatrice elettrica in formato PDF gratuitamente! Trova il tuo manuale PWSA 20Li D4 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PWSA 20Li D4 del marchio PARKSIDE.
MANUALE UTENTE PWSA 20Li D4 PARKSIDE
Smerigliatrice angolare ricaricabile
Traduzione delle istruzioni d'uso originali
SI
Akumulatorski kotni brusilnik
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU

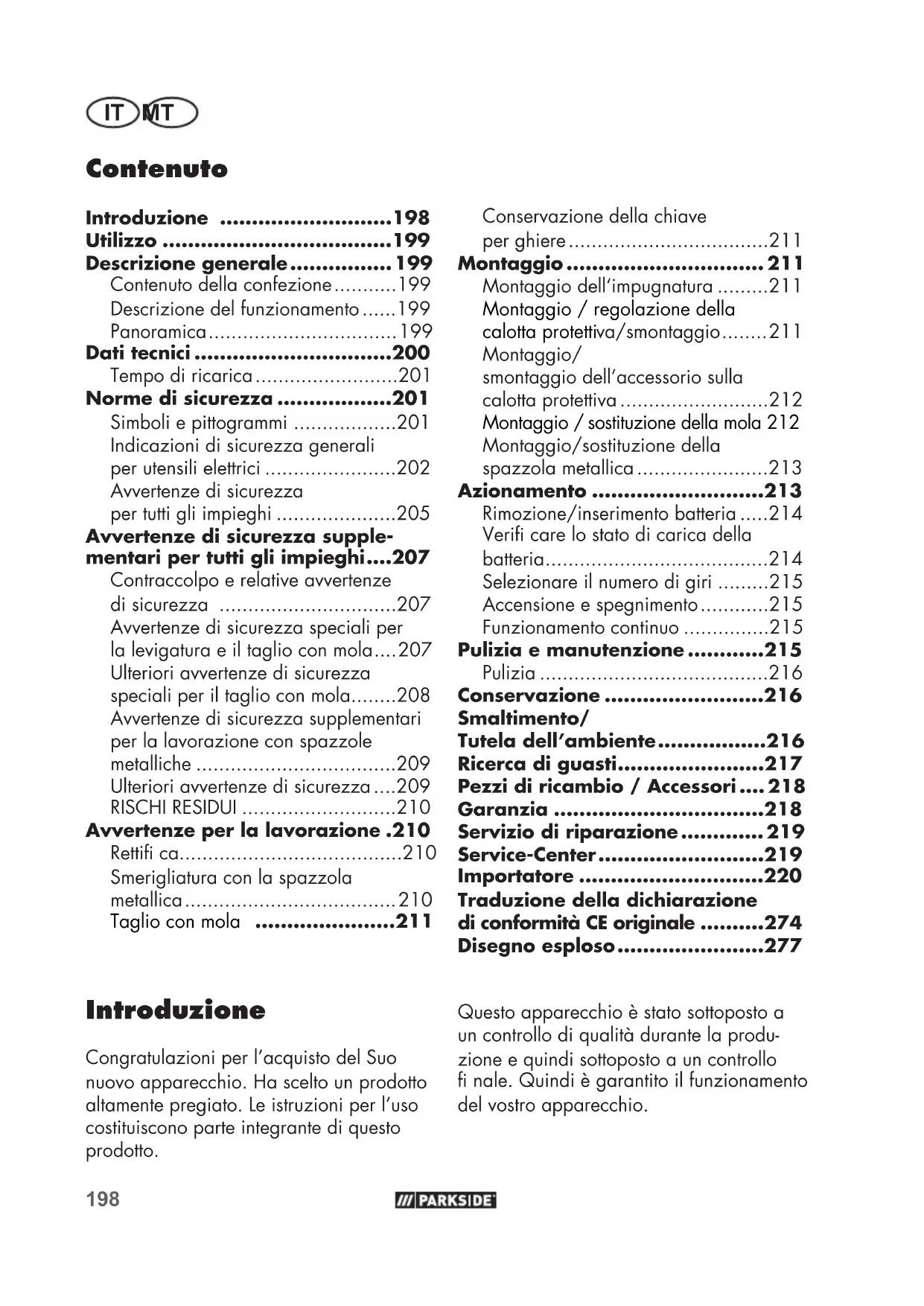

IT / MT Traduzione delle istruzioni d'uso originali Pagina
Rosca del husillo....M14
Introduzione ......198
Utilizzo 199
Descrizione generale......199
Contenuto della confezione......199
Descrizione del funzionamento .....199
Panoramica....199
Dati tecnici 200
Tempo di ricarica....201
Norme di sicurezza ......201
Simboli e pittogrammi .....201
Indicazioni di sicurezza generali per utensili elettrici ....202
Avvertenze di sicurezza per tutti gli impieghi ....205
Avvertenze di sicurezza supple- mentari per tutti gli impieghi....207
Contraccolpo e relative avvertenze di sicurezza ....207
Avvertenze di sicurezza speciali per la levigatura e il taglio con mola....207
Ulteriori avvertenze di sicurezza speciali per il taglio con mola......208
Avvertenze di sicurezza supplementari per la lavorazione con spazzole metalliche ....209
Ulteriori avvertenze di sicurezza....209
RISCHI RESIDUI 210
Avvertenze per la lavorazione .210
Rettifi ca....210
Smerigliatura con la spazzola metallica....210
Taglio con mola 211
Conservazione della chiave per ghiere....211
Montaggio 211
Montaggio dell'impugnatura .....211
Montaggio / regolazione della calotta protettiva/smontaggio......211
Montaggio/ smontaggio dell'accessorio sulla calotta protettiva....212
Montaggio / sostituzione della mola 212
Montaggio/sostituzione della spazzola metallica....213
Rimozione/innerimento batteria .....214
Verifi care lo stato di carica della batteria....214
Selezionare il numero di giri .....215
Accensione e spegnimento......215
Funzionamento continuo ......215
Pulizia e manutenzione......215
Pulizia 216
Conservazione ....216 Smaltimento/
Tutela dell'ambiente......216
Ricerca di guasti......217
Pezzi di ricambio / Accessori....218
Garanzia 218
Servizio di riparazione......219
Importatore ......220
Traduzione della dichiarazione di conformità CE originale ......274
Disegno esploso......277
Introduzione
Congratulazioni per l'acquisto del Suo nuovo apparecchio. Ha scelto un prodotto altamente pregiato. Le istruzioni per l'uso costituiscono parte integrante di questo prodotto.
Questo apparecchio è stato sottoposto a un controllo di qualità durante la produzione e quindi sottoposto a un controllo fi nale. Quindi è garantito il funzionamento del vostro apparecchio.
Contengono indicazioni importanti per la sicurezza, l'uso e lo smaltimento. Prima dell'uso del prodotto, si raccomanda di familiarizzare con tutte le indicazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i campi d'impiego specifi cati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi.
Utilizzo
La smerigliatrice angolare è un appa-recchio che serve a tagliare, levigare e sgrossare o spazzolare materiali di metallo, pietra e legno, plastica, piastrelle e metalli non ferrosi (metalli NE) senza l'uso di acqua.
L'apparecchio non è concepito per qualsiasi altro tipo di utilizzo (ad esempio la levigatura con utensili non adeguati, la levigatura con liquidi refrigeranti, la levigatura o il taglio di materiali nocivi come l'amianto). È adatto all'uso nell'ambito di piccoli lavori di riparazione domestici. Non è stato concepito per l'impiego aziendale prolungato.
L'apparecchio è destinato all'utilizzo da parte di adulti. I giovani sopra i 16 anni possono im-piegarlo solo sotto sorveglianza. Il produttore non si fa carico di eventuali danni causati da un uso improprio o da un azionamento errato. L'apparecchio fa parte della serie Parkside X 20 V TEAM e funziona mediante le batterie della serie Parkside X 20 V TEAM.
Le batterie possono essere caricate solo con i caricabatterie della serie Parkside X 20 V TEAM.
Descrizione generale
Le immagini si trovano sulle pagine pieghevoli anteriori e posteriori.
Contenuto della confezione
Rimuovere l'apparecchio dalla confezione e controllare se è completo. Smaltire il materiale di imballaggio secondo le disposizioni.
- Smerigliatrice angolare ricaricabile
- Impugnatura
- Accessorio, calotta protettiva
- Chiave per ghiere
- Mola da taglio
- Istruzioni per l'uso
Batteria e caricabatteria non compresi nella confezione.
Descrizione del funzionamento
La smerigliatrice angolare serve a tagliare, levigare e sgrossare o spazzolare materiali di metallo, pietra e legno, plastica, piastrelle e metalli non ferrosi (metalli NE) senza l'uso di acqua. Per i singoli impieghi sono previste mole speciali. Prestare attenzione alle indicazioni del produttore delle mole.
La seguente descrizione illustra il funzionamento dei componenti.
Panoramica
1 Impugnatura
2 Filettatura per l'impugnatura
3 Interruttore On/Off
4 Tasti di sbloccaggio batteria
5 Batteria
6 Regolatore del numero di giri
7 Calotta protettiva
8 Mola da taglio
IT MT
9 Tasto di arresto del mandrino
10 Chiave per ghiere
11 Accessorio, calotta protettiva
A 12 Flangia di supporto
A 13 Dado di bloccaggio
A 14 Mandrino di supporto
B 15 Mola
B 16 Vite
c 17 Dispositivo di arresto
Dati tecnici
Smerigliatrice angolare ricaricabile PWSA 20-Li D4
Tensione del motore....20 V==
Numero di giri a vuoto (n)......
2500-11500 min ^-1
Mola da taglio/rettifi ca/levigatura
Diametro esterno ..... max. ∅ 125 mm
Foro 22,23 mm
Spessore....max. 6 mm
Filettatura del mandrino....M14
Lunghezza della fi lettatura ..... 11 mm
Livello di pressione sonora
(L_pA) 83,1 dB(A); K_pA = 3 dB
Livello di potenza sonora (L _WA )
misurata .....94,1 dB(A); K_WA = 3 dB
Valore di oscillazione ( a_h )
Impugnatura dell'apparecchio
3,38 m/s ^2 ; K=1,5 m/§
Impugnatura
3,73 m/s ^2 ; K=1,5 m/3
I valori di oscillazione sono valori massimi che sono stati determinati con la mola da taglio in dotazione.
Gli effettivi valori di oscillazione possono variare in funzione dell'accessorio in uso. I valori di oscillazione vengono infl uenzati anche dalla movimentazione dell'utente.
Mola da taglio.....PTS 125 A24QBF (Contenuto della confezione)
Velocità in posizione
di folle n _max 12200 min ^-1
Velocità della mola v _0 ......max. 80 m/s*
Diametro esterno....Ø 125 mm
Foro ....∅ 22,23 mm
Spessore....1mm
* La mola da taglio deve sopportare una velocità di rotazione pari a 80 m/s.
I valori relativi alla rumorosità e alle vibrazioni sono stati determinati in base alle norme e alle disposizioni indicate nella dichiarazione di conformità.
Il valore sulle vibrazioni emesse indicato è stato misurato seguendo una procedura di controllo regolata da norme e può essere utilizzato per il confronto di un utensile elettrico con un altro.
Il valore sulle vibrazioni emesse indicato può anche essere impiegato per un calcolo approssimativo della sospensione.
Avvertenza:
Durante l'impiego dell'utensile elettrico, il valore sulle vibrazioni può scostarsi dal valore indicato, in base al modo in cui esso viene utilizzato.
Cercare di limitare il più possibile
l'esposizione alle vibrazioni. Per attenuare l'esposizione alle vibrazioni si possono ad esempio indossare guanti durante l'utilizzo dell'utensile e limitare l'orario di lavoro. In tal senso occorre tenere conto di tutte le componenti del ciclo operativo (ad esempio i momenti in cui l'apparecchio elettrico è spento e quelli in cui è accesso, ma opera senza carico).
Tempo di ricarica
L'apparecchio è parte della serie Parkside X 20 V TEAM e può essere utilizzato con le batterie della serie Parkside X 20 V TEAM.
Le batterie della serie Parkside X 20 V TEAM possono essere caricate solo con i caricabatterie della serie Parkside X 20 V TEAM.
Consigliamo di utilizzare questo apparec- chio esclusivamente con le seguenti batterie: PAP 20 B1, PAP 20 B3
Consigliamo di caricare queste batterie con i seguenti caricabatterie: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2 PLG 20 C3, PDSLG 20 A1
Un elenco aggiornato della compatibilità della batteria è disponibile al link: www.lidl.de/akku
| Tempo di rica-rica (min) | PAP 20 A1PAP 20 B1 | PAP 20 A2 | PAP 20 A3PAP 20 B3 | SmartPAPS 204 A1 | SmartPAPS 208 A1 |
| PLG 20 A1PLG 20 A4PLG 20 C1 | 60 90 | 120 120 210 | |||
| PLG 20 A2 45 | 60 80 80 165 | ||||
| PLG 20 A3PLG 20 C3 | 35 45 60 50 120 | ||||
| PDSLG 20 A1 | 35 45 60 50 120 | ||||
| SmartPLGS 2012 A1 | 35 40 40 40 50 |
Norme di sicurezza
ATTENZIONE! Durante l'uso di utensili elettrici osservarle seguenti misure di sicurezza di base ai fi ni della protezione contro scosse elettriche e rischi di lesioni e incendi.
Simboli e pittogrammi
Simboli grafici sull'apparecchio:
Questo apparecchio fa parte di Parkside X 20 V TEAM
Leggere le istruzioni per l'uso!
Indossare dispositivi di protezione per gli occh
Le apparecchiature non si devono smaltire insieme ai rifi uti domestici
Tasto di arresto del mandrino
Direzione di movimento mola
Freccia di direzione „Accensione“
Altri simboli sulla mola da taglio:
Non adatto per la levigatura ad acqua
IT MT
Non utilizzare mole difettose
Non adatto per la rettifi ca laterale
pensata per la lavorazione di metalli
Indossare dispositivi di protezione l'udito
Indossare una protezione per le vie respiratorie
Pericolo di ferite da taglio!
Indossare guanti a prova di taglio
Indossare scarpe di sicurezza
Simboli riportati nelle istruzioni:
Simboli di pericolo (al posto del punto esclamativo è possibile spiegare dettagliatamente il pericolo) con indicazioni relative alla prevenzione di danni a cose e persone.
Simboli di divieto con indicazioni relative alla prevenzione di danni.
Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio.
Indicazioni di sicurezza generali per utensili elettrici
AVVERTENZA! Leggere tutte le avvertenze di sicurezza, le istruzioni, le diciture e i dati tecnici di cui è provvisto questo utensile elettrico. La mancata osservanza delle indicazioni di sicurezza e delle istruzioni possono
provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per una consultazione futura.
Il termine usato nelle indicazioni di sicurezza „Utensile elettrico“ si riferisce a utensili elettrici azionati con tensione di rete (con cavo di rete) e a utensili elettrici azionati con accumulatori (senza cavo di rete).
1) Sicurezza sul posto di lavoro
a) Tenere la zona di lavoro pulita e ben illuminata. Disordine o zone di lavoro non suffi cientemente illuminate possono causare infortuni.
b) Non lavorare con l'utensile elettrico in un ambiente a rischio di esplosioni, nel quale sono presenti liquidi, gas o polveri infi ammabili. Utensili elettrici generano scintille che possono infi ammare la polvere o i vapori.
c) Tenere bambini e altre persone lontane durante l'uso dell'u-tensile. In caso di distrazioni si può perdere il controllo dell'apparecchio.
2) Sicurezza elettrica:
a) La spina di allacciamento dell'utensile elettrico deve essere adatto alla presa. La spina non deve essere modifi cata in alcun modo. Non usare un adattatore insieme a utensili elettrici collegati a massa. Spine non modifi cate riducono il rischio di scosse elettriche.
b) Evitare il contatto del corpo con superfi ci collegate a massa, come anche da tubi, termosifoni, fornelli e frigoriferi. Aumento
del pericolo di scosse elettriche, quando il corpo è collegato a massa.
c) Tenere gli utensili elettrici lonta- ni dalla pioggia e dall'umidità.
L'infi Itrazione di acqua nell'utensile elettrico aumenta il pericolo di scosse elettriche.
d) Non usare il cavo per trasportare, appendere l'utensile elettrico o per staccare la spina dalla presa. Tenere il cavo lontano da calore, olio, spigoli vivi o componenti in movimento. Cavi danneggiati o attorcigliati aumentano il rischio di una scossa elettrica.
e) Quando si lavora con un utensile elettrico all'aperto, usare solo prolunghe adatte anche per l'esterno. L'uso di una prolunga adatta per l'esterno riduce il rischio di scosse elettriche.
f) Se non è possibile evitare l'uso dell'utensile elettrico in un ambiente umido, usare un interruttore differenziale RCD (Residual Current Device). L'impiego di un interruttore differenziale RCD riduce il rischio di scosse elettriche.
3) Sicurezza delle persone:
a) Prestare attenzione ai propri movimenti e lavorare con l'utensile elettrico usando raziocinio. Non usare un utensile elettrico, quando si è stanchi o si è sotto effetto di droghe, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'utensile elettrico può causare lesioni gravi.
b) Indossare un'attrezzatura di sicurezza personale e sempre occhiali protettivi.. Indossando un'attrezzatura di sicurezza personale,
come maschera antipolvere, scarpe di sicurezza antiscivolo, casco o protezione dell'udito a seconda dell'impiego dell'utensile elettrico si riduce il pericolo di lesioni.
c) Evitare la messa in esercizio incustodita. Assicurarsi che l'uten- sile elettrico sia spento, prima di allacciarlo all'alimentazione elettrica e/o all'accumulatore, di sollevarlo o trasportarlo. Se du- rante il trasporto dell'utensile elettrico si tiene il dito sull'interruttore oppure si allaccia l'apparecchio all'alimenta- zione elettrica in condizioni accese, possono verifi carsi infortuni.
d) Rimuovere gli strumenti di regolazione o i cacciaviti, prima di accendere l'utensile elettrico. Un utensile o un cacciavite che si trova in un componente rotante dell'apparecchio, può provocare lesioni.
e) Evitare una postura anormale. Garantire una posizione stabile e mantenere l'equilibrio in ogni momento. In questo modo l'utensile elettrico può essere controllato meglio in situazioni impreviste.
f) Indossare abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, l'abbigliamento e i guanti lon-tani dalle parti in movimento.
Capi di abbigliamento larghi, gioielli o capelli lunghi possono essere catturati dalle parti in movimento.
g) Se è possibile montare apparecchi aspirapolvere o di raccolta della polvere, applicarli e utilizzarli in modo corretto. Il ricorso all'aspirapolvere può ridurre i danni dovuti alla polvere.
IT MT
4) Uso e trattamento dell'utensile elettrico
a) Non sovraccaricare l'apparecchio. Usare l'utensile elettrico destinato al tipo di lavoro da svolgere. Con l'utensile elettrico adatto si lavora in modo migliore e più sicuro nel campo di potenza specifici cato.
b) Non usare utensili elettrici con l'interruttore difettoso. Un utensile elettrico che non può essere acceso o spento è pericoloso e deve essere riparato.
c) Tirare la spina dalla presa e/o rimuovere una batteria rimovibile, prima di apportare modifi che all'apparecchio, sostituire pezzi di utensili a inserto o rimuovere l'utensile elettrico. Questa misura previene l'avviamento involontario dell'utensile elettrico.
d) Conservare gli utensili elettrici non usati fuori dalla portata di bambini. Non lasciare usare l'apparecchio a persone che non hanno familiarizzato con lo stesso o che non hanno letto le istruzioni. Utensili elettrici sono pericolosi se usati da persone inesperte.
e) Pulire l'utensile elettrico e l'utensile a inserto con accuratezza. Controllare se le parti in movimento funzionano perfettamente e non si inceppano, se sono presenti parti spezzate o danneggiate che possono compromettere il funzionamento dell'utensile elettrico. Fare riparare le parti danneggiate prima dell'impiego dell'apparecchio.
Le cause di molti infortuni risiedono in una scarsa manutenzione degli utensili elettrici.
f) Tenere gli utensili da taglio appuntiti e puliti. Utensili da taglio curati con bordi taglienti appuntiti si inceppano meno facilmente e sono più facili da maneggiare.
g) Usare l'utensile elettrico, gli accessori e i ricambi ecc. conformemente alle istruzioni. A tale proposito tenere in considerazione le condizioni di lavoro e l'attività da svolgere. L'uso di utensili elettrici per scopi diversi da quelli previsti può generare situazioni pericolose.
5) Rattamento e uso accurato di apparecchi a batteria
a) Ricaricare le batterie solo con caricabatteria consigliati dal produttore. Un caricabatteria adatto per un determinato tipo di batterie è a rischio di incendio se viene usato con altri tipi di batteria.
b) Usare solo batterie previste per gli elettrodomestici. L'uso di altre batterie può causare lesioni e pericolo di incendio.
c) Tenere la batteria non usata lontana da graffe, monete, chiavi, chiodi, viti o altri oggetti di minuteria metallici che possono causare un cavallottamento dei contatti. Un corto circuito tra i contatti della batteria può causare ustioni o incendi.
d) In caso di un'applicazione non corretta possono verifi carsi fuoriuscite di liquidi dalla batteria. Evitare il contatto. In caso di contatto involontario, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Fuoriuscite
di liquido della batteria può causare irritazioni della pelle o ustioni.
6) Assistenza tecnica
a) Fare riparare l'utensile elettrico da personale specializzato qualifi cato e solo con ricambi originali. In questo modo si garantisce il mantenimento della sicurezza dell'utensile elettrico.
b) Non effettuare mai la manuten- zione di batterie danneggiate. È opportuno far eseguire tutti gli inter- venti di manutenzione delle batterie esclusivamente dal produttore o da centri di assistenza autorizzati.
Avvertenze di sicurezza per tutti gli impieghi
Avvertenze di sicurezza comuni per levigatura, impiego di spazzole metalliche e taglio con mola:
- Il presente utensile elettrico è destinato all'uso per levigatura, ricorso a spazzole metalliche e taglio con mola. Qualora non si osservino le seguenti indicazioni, sussiste il rischio di scosse elettriche, incendi e/o lesioni gravi.
- Questo utensile elettrico non è indicato per la levigatura con dischi abrasivi e la lucidatura. Gli impieghi non previsti per il presente utensile elettrico potrebbero causare danni e lesioni.
- Non utilizzare alcun accessorio non previsto e raccomandato dal produttore specifi camente per il presente utensile elettrico. Il fatto che l'accessorio possa essere montato
sull'utensile elettrico non ne garantisce un uso sicuro.
- Il numero di giri ammesso per gli utensili ad inserto deve avere un valore almeno analogo al numero di giri massimo indicato sull'utensile elettrico. Gli accessori con numero di giri maggiore rispetto a quello ammesso potrebbe danneggiarsi ed essere proiettato.
- Il diametro esterno e lo spessore degli utensili ad inserto devono corrispondere alle misure dell'utensile elettrico. Gli utensili ad inserto misurati in modo errato non possono essere lubrifi cati o controllati suffi cientemente.
- Gli utensili con inserto fi lettato devono adattarsi perfettamente alla fi lettatura del mandrino di levigatura. Nel caso di utensili ad inserto montati per mezzo di fl ange, il diametro del foro su di essi deve adattarsi al diametro di inserimento nella fl angia. Gli utensili ad inserto non fi ssati correttamente all'utensile elettrico girano in modo non uniforme, vibrano notevolmente e possono portare alla perdita di controllo sull'utensile.
- Non utilizzare utensili ad inserto danneggiati. Prima di ogni utilizzo verifi care l'assenza di scheggiature o crepe sugli utensili ad inserto, di crepe o usura sul platorello e di fi li staccati o rotti sulle spazzole metalliche. In caso di caduta dell'utensile elettrico o degli utensili ad inserto, verifi care l'assenza di danni o utilizzare un utensile ad inserto non danneggiato. Se l'utensile ad inserto è stato controllato e utilizzato, assicurarsi di sostare e
di far sostare le eventuali persone che si trovano nelle vicinanze al di fuori del piano degli utensili ad inserto rotanti e lasciare l'apparecchio acceso per 1 min. al numero di giri massimo. Di solito gli utensili ad inserto danneggiati si rompono durante il periodo di prova.
- Indossare il proprio equipaggiamento protettivo personale. In base all'impiego utilizzare una maschera di protezione per il viso, una protezione per gli occhi o gli occhiali protettivi. Se necessario, indossare una mascherina antipolvere, i paraorecchi, i guanti protettivi o un grembiule speciale che protegga dai residui della levigatura e del materiale in lavorazione. Proteggere gli occhi da eventuali corpi estranei proiettati in diversi impieghi. Le mascherine antipolvere e quelle di protezione delle vie respiratorie servono a fi ltrare la polvere prodotta durante l'utilizzo dell'apparecchio. Una lunga esposizione a forti rumori può provocare anche la perdita dell'udito.
- Assicurarsi che le altre persone si trovino a una distanza di sicurezza dalla zona di lavoro. Chiunque entri nella zona di lavoro deve indossare il proprio equipaggiamento protettivo personale. Frammenti del materiale in lavorazione o pezzi di utensili ad inserto possono essere proiettati e provocare lesioni anche al di fuori della zona di lavoro vera e propria.
- Durante l'esecuzione di lavori in cui l'utensile ad inserto può entrare a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione, afferra-
re l'utensile elettrico solo dalle superfi ci isolate previste per l'impugnatura. Il contatto con un cavo con tensione può condurre la corrente anche sui componenti metallici dell'apparecchio e provocare una scossa elettrica.
- Durante l'esecuzione di lavori in cui l'utensile a inserto può entrare a contatto con cavi elettrici nascosti, afferrare l'utensile elettrico solo dalle superfi ci isolate previste per l'impugnatura. Per effetto del contatto con un cavo conduttore di tensione, i componenti metallici dell'apparecchio possono trovarsi sotto tensione e rilasciare una scossa elettrica.
- Non riposare mai l'utensile elettrico prima che gli utensili ad inserto si siano fermate completamente. Gli utensili ad inserto in movimento potrebbero venire a contatto con la superfi cie di appoggio facendo perdere il controllo sull'utensile elettrico.
- Non far funzionare l'utensile elettrico durante il suo trasporto. In caso di contatto fortuito con l'apparecchio, gli indumenti possono essere tagliati dall'utensile ad inserto in movimento, che potrebbe infi lzarsi nel proprio corpo.
- Pulire a cadenza regolare le fessure di aerazione per la ventilazione dell'utensile elettrico. La ventola del motorino immette polvere nella scatola. Un ingente accumulo di polvere metallica potrebbe provocare pericoli di carattere elettrico.
- Non utilizzare l'utensile elettrico nelle vicinanze di materiali in-fi ammabili. Le scintille possono far incendiare tali materiali.
- Non utilizzare utensili ad inserto che richiedono refrigeranti liquidi. L'uso di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.
Avvertenze di sicurezza supplementari per tutti gli impieghi
Contraccolpo e relative av- vertenze di sicurezza
Il contraccolpo è la reazione improvvisa a un utensile ad inserto, come ad esempio una mola da levigatura, un platorello, una spazzola metallica, ecc. che rimane incastrato o si blocca durante il movimento. L'incastro o il bloccaggio comportano un arresto repentino dell'utensile ad inserto in movimento. Di conseguenza un utensile elettrico incontrollato subisce un'accelerazione agente nella direzione opposta a quella di rotazione dell'utensile ad inserto nel punto del bloccaggio. Se ad esempio una mola da levigatura si aggancia o si blocca nel pezzo da lavorare, il bordo della mola che si inserisce nel pezzo può impigliarsi causando la rottura della mola o un contraccolpo. La mola si muove quindi in direzione dell'utilizzatore o nella direzione opposta in base alla direzione di rotazione della mola stessa nel punto del bloccaggio. Di conseguenza le mole possono anche rompersi. Il contraccolpo è la conseguenza di un uso errato o imperfetto dell'utensile elettrico. Esso può essere evitato ricorrendo a misure preventive adeguate, come descritto di seguito.
a) Tenere saldamente l'utensile elettrico e portare il corpo e le braccia in una posizione dalla quale è possibile contrastare le forze esercitate dal contrac-
colpo. Utilizzare sempre l'impugnatura supplementare, se presente, per avere il massimo controllo possibile sulle forze esercitate dal contraccolpo o sui momenti di reazione all'avviamento.
L'utilizzatore può controllare le forze esercitate dal contraccolpo e le forze di reazione ricorrendo a misure preventive adeguate.
b) Non portare mai la mano nelle vicinan-
ze degli utensili ad inserto in movimen-
to. In caso di contraccolpo, l'utensile ad
inserto potrebbe muoversi sulla mano.
c) Non portare il proprio corpo nella zona che l'utensile elettrico può raggiungere in caso di contraccolpo. Il contraccolpo spinge l'utensile elettrico nella direzione opposta a quella del movimento della mola nel punto del bloccaggio.
d) Lavorare con particolare cautela nelle zone in cui sono presenti angoli, spigoli vivi ecc. Evitare che gli utensili ad inserto si ritraggano dal pezzo da lavorare e si incastrino. L'utensile ad inserto in rotazione tende ad incastrarsi quando si ritrae e in corrispondenza di angoli e spigoli vivi. Ciò provoca la perdita del controllo o un contraccolpo.
e) Non utilizzare plateau o lame da sega dentate. Tali utensili ad inserto provocano spesso un contraccolpo o la perdita di controllo sull'utensile elettrico.
Avvertenze di sicurezza speciali per la levigatura e il taglio con mola
a) Utilizzare esclusivamente gli attrezzi per la levigatura ammessi per il presente utensile elettrico e la calotta protettiva prevista per tali attrezzi. Gli attrezzi per la levigatura non previsti per il presente utensile elettrico non possono
essere lubrifi cati a suffi cienza e non sono sicuri.
b) Le mole a gomito vanno pre-assemblate in modo tale che la superfi cie abrasiva non sporga rispetto al bordo della calotta protettiva. Le mole non montate a regola d'arte che sporgono rispetto al bordo della calotta protettiva non possono essere suffi cientemente schermate.
c) La calotta protettiva deve essere applicata in modo sicuro all'utensile elettrico e regolata in modo tale da assicurare la massima sicurezza, ossia così che la più piccola parte possibile dell'attrezzo per la levigatura sia rivolto apertamente verso l'utilizzatore. La calotta protettiva deve proteggere l'utilizzatore dai frammenti e dal contatto fortuito con gli attrezzi per la levigatura.
d) Gli attrezzi per la levigatura devono essere utilizzati solo per gli impieghi raccomandati. Ad esempio: Non levigare mai con la superfi cie laterale delle mole da taglio. Le mole da taglio sono destinate all'eliminazione di materiale mediante il bordo. L'azione delle forze laterali su questi attrezzi per la levigatura possono provocarne la rottura.
e) Utilizzare sempre fl ange di fi ssaggio non danneggiate e aventi dimensioni e forma corrette per la mola da levigatura selezionata. Le fl ange adeguate sostengono la mola da levigatura riducendo così il rischio di una rottura della mola stessa. Le fl ange per le mole da taglio possono differire dalle fl ange per altre mole da levigatura.
f) Non utilizzare mole da levigatura usurate di utensili elettrici più grandi. Le mole da levigatura per utensili elettrici più grandi non sono idonei per il numero di giri più elevato degli utensili elettrici più piccoli e potrebbero rompersi.
Ulteriori avvertenze di sicurezza speciali per il taglio con mola
a) Evitare il bloccaggio della mola da taglio e pressioni eccessive su di essa. Non eseguire tagli troppo profondi. Un sovraccarico della mola da taglio aumenta la sollecitazione su di essa e la probabilità di inceppamento o di bloccaggio e di conseguenza anche la possibilità di un contraccolpo o della rottura dell'attrezzo da levigatura.
b) Evitare la zona davanti e dietro la mola da taglio in movimento. Se la mola da taglio viene spostata nella direzione opposta al proprio corpo all'interno del pezzo da lavorare, in caso di contraccolpo l'utensile elettrico può essere proiettato direttamente sull'utilizzatore insieme alla mola in movimento.
c) Qualora la mola da taglio si incastri o si interrompa il lavoro, spegnere l'apparecchio e tenerlo fermo fi no all'arresto del movimento della mola. Non tentare mai di estrarre la mola da taglio ancora in movimento dal pezzo da lavorare, poiché in caso contrario sussiste il rischio di contraccolpo. Verifi - care ed eliminare la causa dell'incastro.
d) Non riaccendere l'utensile elettrico, fi n-ché si trova nel pezzo da lavorare. La-sciare raggiungere alla mola da taglio il suo numero di giri nominale, prima di proseguire con cautela con il taglio. In caso contrario la mola può incastrarsi, fuoriuscire dal pezzo da lavorare o provocare un contraccolpo.
e) Puntellare le piastre o i pezzi da lavorare per evitare il rischio di contraccolpo provocato da una mola da taglio incastrata. I pezzi da lavorare di grandi dimensioni possono imbarcarsi a causa del loro stesso peso. Il pezzo da lavor-
are deve essere puntellato da entrambi i lati della mola, sia vicino alla mola stessa che nei bordi.
f) Lavorare con particolare cautela per i „tagli a tuffo“ effettuati in pareti già esistenti o in altre zone non ben visibili. Infi landosi nel pezzo da lavorare, la mola da taglio può provocare un contraccolpo dovuto a tagli nelle tubazioni del gas o dell'acqua, nei cavi elettrici o in altri oggetti.
Avvertenze di sicurezza sup- plementari per la lavorazio- ne con spazzole metalliche
Avvertenze di sicurezza speciali per la lavorazione con spazzole metalliche:
- Tenere presente che le spazzole metalliche perdono frammenti di metallo anche durante l'utilizzo comune. Non sovraccaricare i fi li metallici esercitando una pressione eccessiva. I frammenti di metallo proiettati possono penetrare molto facilmente negli indumenti sottili e/o nella pelle.
- Se viene raccomandato l'uso di una calotta protettiva, evitare che essa venga a contatto con la spazzola metallica. Le spazzole a disco e a tazza possono subire un aumento del diametro a causa della pressione effettuata su di esse e delle forze centrifughe.
Ulteriori avvertenze di sicurezza
- Utilizzare solo mole il cui numero di giri indicato corrisponde almeno a
quello riportato sulla targa identifi cativa dell'apparecchio.
- Sottoporre la mola a un'ispezione visiva prima dell'utilizzo. Non usare mole danneggiate o deformate. Sostituire la mola quando usurata.
• Assicurarsi che le scintille provocate dalla levigatura non costituiscano un pericolo, ad esempio che non colpiscano persone o incendino sostanze infi ammabili.
- Durante la levigatura, la spazzolatura e la troncatura usare sempre gli occhiali protettivi, i guanti di sicurezza, un dispositivo di protezione delle vie respiratorie e le protezioni acustiche.
- Non tenere mai le dita fra la mola e il parascintille, ovvero in prossimità della calotta protettiva. Pericolo di schiaccia- mento!
- Le parti rotanti dell'apparecchio non possono essere coperte per non comprometterne il funzionamento. Pertanto, si raccomanda di procedere con attenzione e di tenere il pezzo da lavorare ben saldo, in modo da evitare che scivoli e che le mani entrino conseguentemente in contatto con la mola.
- Durante la levigatura il pezzo si surriscalda. Non afferrarlo dal lato di lavorazione, lasciarlo raffreddare. Pericolo di ustione! Non usare refrigeranti o sostanze simili.
- Non usare l'apparecchio in caso di stanchezza o dopo l'assunzione di alcol o di medicinali. Interrompere sempre il lavoro a tempo debito.
- Spegnere l'apparecchio e rimuovere la batteria dall'apparecchio
- per sbloccare un accessorio bloccato,
- se il cavo di alimentazione è dann- eggiato o si è ingarbugliato,
- in presenza di rumori inconsueti.
RISCHI RESIDUI
Anche se questo utensile elettrico viene usato conformemente alle disposizioni, rimangono sempre rischi residui. I seguenti pericoli possono verifi carsi in relazione alla tipologia costruttiva e al tipo di esecuzione di questo elettrodomestico:
a) Danni ai polmoni, in caso di mancato utilizzo di un apposito dispositivo di protezione delle vie respiratorie.
b) Danni all'udito, in caso di mancato utilizzo di un'apposita protezione acustica.
c) Danni alla salute dovuti a - il contatto con gli utensili di levigatura in un'area non coperta; - la protezione di parti di pezzi in lavorazione o di mole danneggiate.
d) Danni alla salute, derivanti dalle vibrazioni della mano e del braccio, qualora l'apparecchio venga utilizzato per un periodo di tempo prolungato o il suo uso e la sua manutenzione non siano effettuati in modo conforme.
Avvertenza! Questo utensile elettrico genera un campo magnetico durante il funzionamento. In determinate condizioni questo campo può compromettere gli impianti medici attivi o passivi. Per ridurre il pericolo di lesioni gravi o letali, consigliamo alle persone con impianti medici di consultare il medico e il produttore dell'impianto medico prima di azionare la macchina.
Avvertenze per la lavorazione
Anella scelta dell'utensile assicurarsi che il numero di giri ammesso sia almeno pari
al numero di giri massimo indicato della smerigliatrice angolare. Nella scelta della mola pres- tare attenzione al diametro massimo ammesso e allo spessore massimo ammesso. Nella scelta della spazzo- la prestare attenzione alla grandezza del fi letto M14.
Rettifi ca
Non utilizzare mai mole da taglio per la rettifi ca!
L'apparecchio può essere utilizzato con la mola levigante solo con la calotta protettiva montata.
Montare per la rettifi ca la calotta protettiva (7), vedere „Montaggio/impostazione/smontaggio della calotta protettiva“.
Esercitare una pressione moderata sul pezzo da lavorare. Muovere l'apparecchio avanti e indietro in modo uniforme.
Nel caso di un angolo di lavorazione compreso fra 30° e 40°, il migliore risultato si ottiene con la lavorazione tramite rettifi ca.
Smerigliatura con la spazzola metallica
Nella scelta della spazzola metallica prestare assolutamente attenzione al numero di giri ammesso. Il numero di giri ammesso della spazzola metallica deve essere almeno uguale al numero di giri massimo indicato della smerigliatrice angolare.
Indossare gli occhiali protettivi, potrebbero staccarsi dei fi li metallici!
Utensile adatto per la rimozione grosso- lana della ruggine, la pulizia di linee di saldatura e l'eliminazione della vernice.
Premere la spazzola metallica sul pezzo da lavorare esercitando una forza media. Non sovraccaricare la spazzola metallica esercitando una pressione eccessiva.
Taglio con mola
Non utilizzare mai mole da rettifi ca per il taglio !
L'apparecchio può essere utilizzato con la mola da taglio solo con la calotta protettiva montata.
Montare per il taglio con mola la calotta protettiva (7) con l'accessorio (11), vedere „Montaggio/impostazione/smontaggio della calotta protettiva“ e „Montaggio/smontaggio accessorio sulla calotta protettiva“.
Utilizzare solo mole da taglio o da levigatura collaudate e rinforzate con materiale fi broso.
Di norma lavorare con avanzamento ridotto. Esercitare una pressione moderata sul pezzo da lavorare.
Lavorare sempre con il movimento di controrotazione. In questo modo l'apparecchio non fuoriesce in modo incontrollato dal pezzo da lavorare.
Conservazione della chiave per ghiere
La chiave per ghiere (10) può essere conservata nell'impugnatura (1), vedere immagine dettaglio sulla panoramica.
Montaggio
Attenzione! Pericolo di lesioni!
- Assicurarsi di disporre di uno spazio suffi ciente allo svolgimento del lavoro e di non compromettere la sicurezza di altre persone.
- Prima della messa in funzione montare correttamente tutte le coperture e i dispositivi di protezione.
- Rimuovere la batteria dall'apparecchio prima di effettuare impostazioni su quest'ultimo.
Montaggio dell'impugnatura
L'apparecchio può es- sere utilizzato solo con l'impugnatura montata.
Avvitare l'impugnatura (1) sulla fi lettatura per l'impugnatura. A seconda della modalità di lavoro scegliere la fi lettatura per impugnatura (2) sinistra, destra o sopra sull'apparecchio.
Montaggio / regolazione della calotta protettiva/ smontaggio
Regolare la calotta protettiva in modo tale che le scintille o le parti distaccate non possano raggiungere l'utilizzatore o le persone circostanti.
La calotta protettiva deve essere regolata inoltre in modo che le scintille non possano incendiare le parti infi ammabili, ad esempio che si trovano nelle vicinanze.
A Smontare la mola da taglio/levigatura/spazzola:
- Premere il tasto di arresto del mandrino (9).
- Ruotare il mandrino di ricezione (14) fi no a quando il blocco alberino fi ssa il mandrino di ricezione. Tenere ancora premuto il tasto di blocco alberino (9).
- Allentare i dadi di bloccaggio (13) con la chiave di bloccaggio (10). E' possibile lasciare il tasto di blocco alberino (9).
- Rimuovere il dado di serraggio (13), mola da taglio e la fl angia di supporto (12) dall'alberino di ricezione (14).
B Montaggio della calotta protettiva:
- Applicare la calotta protettiva (7) sull'apparecchio in modo tale che il lato chiuso sia rivolto verso l'apparecchio stesso.
- Collocare la mola (15) sulla calotta protettiva (7). La piastrina di metallo più lunga delle tre sulla mola deve essere rivolta verso l'impugnatura.
- Fissare la calotta protettiva (7) con le tre viti (16).
- Ruotare la calotta protettiva (7) portandola in posizione di lavoro. La parte chiusa della calotta protettiva deve essere sempre orientata verso l'utilizzatore.
- Regolare la posizione della calotta protettiva se durante l'uso si riscontra che la calotta di protezione non scherma in modo ottimale.
B Smontaggio della calotta protettiva:
- Smontare la calotta protettiva (7), allentando le tre viti (16). Successivamente, rimuovere la mola (15) e la calotta protettiva (7) verso l'alto.
C Montaggio/smontaggio dell'accessorio sulla calotta protettiva
Montaggio dell'accessorio
- Event. rimuovere la mola per un migliore accesso, vedere „Montaggio / sostituzione della mola”.
- Applicare l'accessorio (11) alla calotta protettiva (7).
- Far scorrere l'accessorio (11) sulla calotta protettiva (7) fi no a quando non si innesta in posizione
Smontaggio dell'accessorio
- Event. rimuovere la mola per un migliore accesso, vedere „Montaggio / sostituzione della mola”.
- Sbloccare l'accessorio (11), facendo scorrere il dispositivo di arresto (17) dalla calotta protettiva (7).
- Ruotare l'accessorio (11) dalla calotta protettiva (7).
D Montaggio / sostituzione della mola
- Premere il tasto di arresto del mandrino (9).
- Ruotare il mandrino di ricezione (14) fi no a quando il blocco alberino fi ssa il mandrino di ricezione. Tenere ancora premuto il tasto di blocco alberino (9).
-
Allentare i dadi di bloccaggio (13) con la chiave di bloccaggio (10). E' possibile lasciare il tasto di blocco alberino (9).
-
Posizionare la mola desiderata sulla fl angia (A 12). La scritta sulla mola deve essere orientata verso l'apparecchio.
Se sulla mola è contrassegnato il senso di rotazione, durante il montaggio assicurarsi che questo coincida con la direzione di marcia della smerigliatrice angolare. Questo è indicato sull'apparecchio sotto al tasto di arresto del mandrino (9) ( ).
Assicurarsi che la fl angia (A 12) sia applicata sull'apparecchio in modo che le fessure della fl angia si inseriscano nel bordo dell'apparecchio. Quando viene ruotata la fl angia deve ruotare anche il mandrino di ricezione (14)
-
Applicare nuovamente i dadi di bloccaggio (13) sul mandrino (14). Se lo spessore dell'alloggiamento della mola è < 5 mm, la parte piatta del dado di bloccaggio deve essere orientata verso l'utensile ad inserto. Se lo spessore dell'alloggiamento della mola è ≥ 5 mm, ruotare il dado di bloccaggio. Vedere fi gura A.
-
Premere il tasto di blocco alberino (9) e ruotare il mandrino di ricezione (14) fi no a quando il blocco alberino fi ssa il mandrino di ricezione. Stringere di nuovo il dado di serraggio (13) con la chiave di serraggio (10). E' possibile lasciare il tasto di blocco alberino (9).
Montaggio/sostituzione della spazzola metallica
- Premere il tasto di arresto del mandrino (9).
- Ruotare il mandrino di ricezione (14) fi no a quando il blocco alberino fi ssa il mandrino di ricezione. Tenere ancora premuto il tasto di arresto del mandrino (9).
- Allentare la spazzola metallica con una chiave a brugola (non in dotazione). È possibile rilasciare il tasto di arresto del mandrino (9)
- Posizionare la spazzola metallica desiderata sul mandrino di ricezione.
- Premere il tasto di arresto del mandrino (9) e ruotare la spazzola metallica (14) sul mandrino di ricezione. Stringere la spazzola metallica con la chiave a brugola. È possibile rilasciare il tasto di arresto del mandrino (9).
Azionamento
Attenzione! Pericolo di lesioni!
- Prima di qualsiasi intervento sull'apparecchio, estrarre la batteria.
- Utilizzare solo mole da taglio/levigatura e accessori raccomandati dal produttore. L'utilizzo di altri utensili ad inserto e di altri accessori può provocare il rischio di lesioni per l'utilizzatore.
- Usare solo accessori che riportano informazioni sul costruttore, sul tipo di collegamento, sulle dimensioni e sul numero di giri per cui è omologato.
- Utilizzare solo accessori il cui numero di giri indicato corrisponde almeno a quello riportato sulla targa identifi cativa dell'apparecchio.
IT MT
- Non utilizzare mole da taglio/levigatura che presentano rotture, crepe o altri danni.
- Non utilizzare mai l'apparecchio senza dispositivi di protezione.
- Puntellare le piastre o i pezzi da lavorare per ridurre il rischio di contraccolpo provocato da una mola da taglio incastrata. I pezzi da lavorare di grandi dimensioni possono imbarcarsi a causa del loro stesso peso. Il pezzo da lavorare deve essere puntellato da entrambi i lati della mola, sia vicino alla mola stessa che nei bordi.
Tenere le mani a distanza dalla mola durante il funzionamento dell'apparecchio. Pericolo di lesioni.
Indicazioni per la sostituzione:
- Non usare mai l'apparecchio senza i dispositivi di protezione.
- Assicurarsi che il numero di giri indicato sull'utensile sia uguale o maggiore al numero di giri nominale dell'apparecchio.
- Assicurarsi che le dimensioni dell'utensile siano adatte all'apparecchio.
- Utilizzare solamente mole in perfetto stato (test acustico: colpendo con un martello in plastica si sente un suono nitido).
- Non ingrandire a posteriori il foro della mola da taglio/levigatura se troppo piccolo.
- Non usare bussole di riduzione o adattatori separati per adattare la mola da taglio/levigatura dotata di un foro grande.
- Non utilizzare lame da sega.
- Per il serraggio degli utensili di levigatura usare solamente le fl ange di fi ssaggio in dotazione. Gli spessori fra la fl angia e l'utensile devono essere in materiale elastico, come gomma, cartone morbido ecc.
- Dopo avere sostituito l'utensile, rimontare completamente l'apparecchio.
Spegnere l'apparecchio e rimuovere la batteria dall'apparecchio. Lasciarlo raffreddare.
In fase di sostituzione dell'utensile indossare guanti protettivi per evitare lesioni da taglio.
Il dado di bloccaggio non deve essere stretto eccessivamente per evitare che la mola e il dado si rompano.
Rimozione/ inserimento batteria
- Per inserire la batteria (5) nell'apparecchio, spingerla al suo inter- no agendo lungo la barra di guida. Si dovrà udire lo scatto in posizione.
- Per estrarre la batteria (5) dall'apparecchio, premere il tasto di sblocco (4) della batteria ed estrarla.
Verifi care lo stato di carica della batteria
L'indicatore dello stato di carica della batteria (5) segnala lo stato di carica della batteria. Lo stato di carica della batteria viene segnalato mediante l'accensione della rispettiva spia a LED. Premere il tasto dell'indicazione carica sulla batteria.
rosso-giallo-verde => batteria completamente carica
rosso-giallo => batteria carica per circa la metà
rosso => la batteria deve essere caricata
Selezionare il numero di giri
L'apparecchio possiede 6 livelli che possono essere impostati dal regolatore di numero di giri (6).
| 1: 2500 min ^-1 | 4: 7000 min ^-1 |
| 2: 4000 min ^-1 | 5: 8500 min ^-1 |
| 3: 5500 min ^-1 | 6: 11.500 min ^1 |
Accensione e spegnimento
-
Per accendere l'apparecchio premere l'interruttore di accensione/spegnimento (3) in direzione della freccia prima verso un lato e poi in avanti.
-
Per spegnere, rilasciare l'interruttore di accensione/spegnimento. L'apparecchio si spegne. Se è attiva la modalità di funzionamento continuo, toccare dietro sull'interruttore di accensione/spegnimento (3) per spegnere l'apparecchio.
Dopo l'accensione attendere fi nché l'apparecchio ha raggiunto la velocità massima. Solo allora procedere con la lavorazione.
L'utensile continua a girare dopo lo spegnimento dell'apparecchio. Pericolo di lesioni.
Se il disco è bloccato per più di 3 secondi, l'apparecchio si spegne automaticamente. In caso di blocco di durata inferiore, il disco riprende a funzionare automaticamente.
Ciclo di prova:
Prima del primo utilizzo e dopo ogni sostituzione dell'utensile, effettuare un ciclo di prova a vuoto. Spegnere immediatamente l'apparecchio se l'utensile non gira in modo uniforme e si percepiscono vibrazioni o rumori anomali
Funzionamento continuo
- Accendere l'apparecchio.
Attivazione del funzionamento in continuo:
- Premere la parte anteriore dell'interruttore di accensione / spegnimento (3) in stato acceso, in direzione dell'apparecchio. L'interruttore di accensione/spegnimento è inserito.
Disattivazione del funzionamento in continuo:
- Premere brevemente sulla parte posteriore dell'interruttore di accensione/spegnimento (3). L'interruttore di accensione/spegnimento ritorna in posizione iniziale. L'apparecchio si spegne.
Pulizia e manutenzione
Prima di ogni regolazione, inter- vento di manutenzione e ripa- razione, rimuovere la batteria dall'apparecchio.
Rivolgersi a un'offi cina per i lavori non contemplati dalle presenti istruzioni d'uso. Usare solo componenti originali. Fare raffreddare l'apparecchio prima di ogni lavoro di manutenzione e pulizia. Pericolo di ustione!
IT MT
Prima di ogni utilizzo verifi care l'assenza di difetti visibili all'apparecchio, quali componenti non fi ssati o danneggiati, e il corretto posizionamento delle viti e degli altri componenti. Controllare in particolare la mola da taglio/levigatura. Sostituire i componenti danneggiati.
Pulizia
Non utilizzare detergenti o solventi. Le sostanze chimiche possono aggredire i componenti in materiale sintetico dell'apparecchio. Non pulire mai l'apparecchio sotto l'acqua corrente.
- Pulire a fondo l'apparecchio dopo ogni utilizzo.
- Pulire le aperture di aerazione e la superfi cie dell'apparecchio con una spazzola morbida, un pennello o un panno.
Conservazione
- Conservare l'apparecchio in un luogo asciutto e privo di polvere, lontano dalla portata dei bambini.
- Le mole da taglio devono essere conservate asciutte e poste di taglio e non vanno accatastate.
- Prima di uno stoccaggio prolungato rimuovere la batteria dall'apparecchio e ricaricarla completamente.
- La temperatura di conservazione per la batteria e l'apparecchio è compresa tra 0 °C e 45 °C. Evitare durante il processo di ricarica freddo o caldo estremi, affi nché la batteria non perda la potenza.
Smaltimento/Tutela dell'ambiente
Rimuovere la batteria dall'apparecchio prima di smaltirlo!
Smaltire l'apparecchio, la batteria e l'imballaggio in modo da garantirne il cor- retto riciclaggio nel rispetto dell'ambiente.
Le apparecchiature non si devono smaltire insieme ai rifi uti domestici.
Non smaltire la batteria con i rifi uti domestici, nel fuoco (pericolo di esplosione) o in acqua. In caso di fuoriuscita di fumi o liquidi tossici, le batterie danneggiate possono essere nocive per l'ambiente e per la salute delle persone.
- Consegnare l'apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al ricupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
• Le batterie difettose o esauste devono essere riciclate secondo la direttiva 2006/66/CE. - Ai sensi della direttiva 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche, i dispositivi elettrici usati devono essere raccolti separatamente e riciclati secondo procedure ecologicamente corrette.
A seconda del recepimento nel diritto nazionale, le possibilità sono le seguenti: - restituzione al punto vendita - conferimento ad un centro di raccolta uffi ciale Per informazioni in merito rivolgersi al servizio di raccolta locale o al nostro centro di assistenza. - restituzione al produttore/commerciante. Ci occupiamo gratuitamente dello smaltimento dei vostri apparecchi difettosi.
Tali disposizioni non contemplano gli accessori e i dispositivi ausiliari privi di componenti elettrici, a corredo dell'apparecchio da smaltire.
Ricerca di guasti
Prima di qualsiasi intervento di manutenzione, regolazione e pulizia sull'apparecchio, estrarre la batteria. Pericolo di scossa elettrica!
| Problema Possibile causa Soluzione | ||
| L'apparecchio non si accende | Batteria (5) scarica | Caricare la batteria (attenersi alle istruzioni per l'uso separate per batteria e caricabatteria) |
| Batteria (5) non inserita | Inserire la batteria (vedere „Utilizzo“) | |
| Interruttore di accensione / spegnimento (3) difettoso | Riparazione al centro assistenza | |
| Motore difettoso | ||
| L'utensile di levigatura non si muove anche se il motore gira | Dado della mola da levigatura allentata | Stringere il dado della mola (siveda „Montaggio / sostituzione della mola“) |
| Il pezzo da lavorare, residui dello stesso o degli utensili di levigatura bloccano l'azionamento | Rimuovere le cause di blocco | |
| Il motore rallenta e si ferma | Il pezzo sovraccarica l'apparecchio | Ridurre la pressione sull'utensile di levigatura |
| Il pezzo da lavorare non è adatto | ||
| La mola ruota in modo irregolare, si odono rumori inconsueti | Dado della mola da levigatura allentata | Stringere il dado della mola (siveda „Montaggio / sostituzione della mola“) |
| Mola da levigatura difettosa Sostituire la mola | ||
Pezzi di ricambio / Accessori
È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzlytools.shop
In caso di problemi con la procedura d'ordine, utilizzare il modulo di contatto. Per ulteriori domande, rivolgersi al „Centro assistenza“ (vedere pagina 219).
| 1 Impugnatura 91106221 | |
| 7 Calotta protettiva 91106220 | |
| 8 Mola da taglio 30211122 | |
| 10 Chiave per ghiere 91105183 | |
| 12 Flangia13 Dado di bloccaggio 91106222 | |
| Spazzola a tazza,fi lo ondulato | 91103213 |
| Spazzola a tazza,fi lo annodato | 91103214 |
Garanzia
Gentile cliente,
Su questo apparecchio Le viene concessa una garanzia di 3 anni a partire dalla data di acquisto. In caso di difetti di questo prodotto può avanzare diritti legali nei confronti del venditore del prodotto. Tali diritti legali non vengono limitati dalla nostra garanzia qui di seguito rappresentata.
Condizioni di garanzia
Il termine di garanzia inizia con la data di acquisto. La preghiamo di conservare in un luogo sicuro lo scontrino fi scale originale. Questo documento viene richiesto come prova d'acquisto.
Qualora subentrasse un difetto di materiale o di fabbricazione entro tre anni a partire dalla data di acquisto di questo prodotto, il prodotto verrà riparato o sostituito – a nostra discrezione - gratuitamente da noi. Questa prestazione di garanzia presuppo- ne che venga presentato entro il termine di tre anni l'apparecchio difettoso e la prova d'acquisto (scontrino fi scale) e descritto brevemente per iscritto in che cosa consiste il difetto e quando si è verifi cato.
Se il difetto è coperto dalla nostra garanzia, riceverà il prodotto riparato oppure un prodotto nuovo. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia.
Tempo di garanzia e diritti legali per vizi della cosa
Il periodo di garanzia non viene prolungato. Questo vale anche per parti sostituite e riparate. Difetti e vizi presenti già al momento dell'acquisto devono essere segnalati immediatamente dopo la rimozione dall'imballaggio. Riparazioni che accorrono dopo il periodo di garanzia sono a pagamento.
Volume di garanzia
L'apparecchio è stato prodotto accurata- mente secondo severe direttive di qualità e controllato con coscienza prima della consegna.
La prestazione di garanzia vale per difetti di materiale o di fabbricazione. Questa garanzia non si estende ai componenti del prodotto che sono soggetti a normale usura e che quindi possono essere visti come parti di usura (p. es. Mola da taglio, le fl angie di serraggio) oppure per danneggia-menti delle parti fragili (p. es. interruttori). Questa garanzia decade se il prodotto è
stato danneggiato, non usato correttamente o non manutenuto. Per un uso corretto del prodotto devono essere osservate tutte le indicazioni riportate nelle istruzioni per l'uso. Destinazioni d'uso e azioni sconsigliate nelle istruzioni d'uso o dalle quali si viene avvertiti, sono tassativamente da evitare.
Il prodotto è destinato solo per i privati e non per uso commerciale. In caso di uso improprio, esercizio della forza e interventi non effettuati dalla nostra fi liale di assistenza tecnica autorizzata, decade la garanzia.
Svolgimento in caso di garanzia
Per garantire una rapida elaborazione della Sua pratica, La preghiamo di seguire le seguenti indicazioni:
• per tutte le richieste tenere a portata di mano lo scontrino fi scale e il codice articolo (IAN 411383_2107) come prova d'acquisto.
- I codici articolo sono riportati sulla targhetta del tipo. - Nel caso in cui si dovessero verifi care difetti funzionali o altri vizi, La preghiamo di contattare telefonicamente o per e-mail. Riceverà ulteriori informazioni sullo svolgimento del Suo reclamo.
- Un prodotto rilevato come difettoso può essere inviato con porto franco all'indirizzo di assistenza comunicato, previa consultazione del nostro servizio di assistenza tecnica, allegando la prova d'acquisto (scontrini fi scali) e l'indicazione, in che cosa consiste il difetto e quando si è verifi cato. Per evitare problemi di accettazione e costi aggiuntivi, usare tassativamente solo l'indirizzo che Le è stato comunicato. Assicurarsi che la spedizione non avvenga in porto assegnato, con merce ingombrante, corriere espresso o altro
carico speciale. Spedire l'apparecchio inclusi tutti gli accessori forniti insieme al momento dell'acquisto e garantire un imballaggio di trasporto suffi cientemente sicuro.
Servizio di riparazione
Riparazioni non soggette alla garanzia possono essere effettuate dietro fattura dalla nostra fi liale di assistenza tecnica previo preventivo gratuito da parte della stessa. Possiamo lavorare solo apparecchi che vengono spediti suffi cientemente imballati e affrancati.
Attenzione: Spedire l'apparecchio alla nostra fi liale in condizioni pulite e con l'indicazione del difetto.
Apparecchi spediti in porto assegnato - con merce ingombrante, corriere espresso o altro carico speciale - non vengono accettati.
Lo smaltimento degli apparecchi difettosi spediti viene effettuato da noi gratuitamente.
Service-Center
Assistenza Italia
Tel.: 02 36003201
E-Mail: grizzly@lidl.it
IAN 411383_2107
Assistenza Malta
Tel.: 80062230
E-Mail: grizzly@lidl.com.mt
IAN 411383_2107
Importatore
Non dimenticare che il seguente indirizzo non è un indirizzo di assistenza tecnica.
Contattare prima di tutto il centro di assistenza tecnica sopra nominato.
| ITMT | Traduzione della dichiarazione di conformità CE originale | |
| Con la presente dichiariamo che Smerigliatrice angolare ricaricabile Modello PWSA 20-Li D4Numero di serie: 000001 - 275000corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida: | ||
| 2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 | ||
| Per garantire la conformità sono state applicate le seguenti norme armonizzate e norme e disposizioni nazionali: | ||
| EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015EN 55014-1:2017/A11:2020 • EN 55014-2:2015EN IEC 55014-1:2021 • EN IEC 55014-2:2021EN IEC 63000:2018 | ||
| Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità: | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.01.2022 |  Christian FrankResponsabile della documentazione |
* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
Tilstand af information · Versione delle informazioni ·
