| Producttype | Draadloze haakse slijper |
| Merk | Parkside |
| Model | PWSA 20Li D4 |
| Voeding | 20 V accu, compatibel met Parkside X 20 V TEAM |
| Aanbevolen accu | PAP 20 B1, PAP 20 B3 |
| Aanbevolen lader | PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2, PLG 20 C3, PDSLG 20 A1 |
| Onbelast toerental | 2500 - 11500 min⁻¹ (6 standen) |
| Max. buitendiameter schijf | 125 mm |
| Boring schijf | 22,23 mm |
| Max. dikte schijf | 6 mm |
| Schroefdraad van de spil | M14 |
| Geluidsdrukniveau | 83,1 dB(A) (K=3 dB) |
| Geluidsvermogensniveau | 94,1 dB(A) (K=3 dB) |
| Trillingen (hoofdhandgreep) | 3,38 m/s² (K=1,5 m/s²) |
| Trillingen (extra handgreep) | 3,73 m/s² (K=1,5 m/s²) |
| Hoofdfuncties | Doorslijpen, slijpen, ontbramen, metaalborstelen |
| Geschikte materialen | Metaal, steen, hout, kunststof, tegels, non-ferrometalen |
| Veiligheid | Verstelbare beschermkap, spilvergrendelingsknop, veiligheidsstop |
| Onderhoud en reiniging | Reinig de ventilatieopeningen met een zachte borstel; droog en stofvrij opbergen |
| Garantie | 3 jaar (Frankrijk en België) |
| Vervangingsonderdelen beschikbaar | Ja (handgreep, beschermkap, schijf, sleutel, flens, moer, metaalborstels) |
| Gewicht | Ongeveer 2,2 kg (met accu, afhankelijk van de gebruikte accu) |
Veelgestelde vragen - PWSA 20Li D4 PARKSIDE
Gebruikersvragen over PWSA 20Li D4 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische haakse slijper in PDF-formaat gratis! Vind uw handleiding PWSA 20Li D4 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PWSA 20Li D4 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PWSA 20Li D4 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Aku úhlová bruska
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL

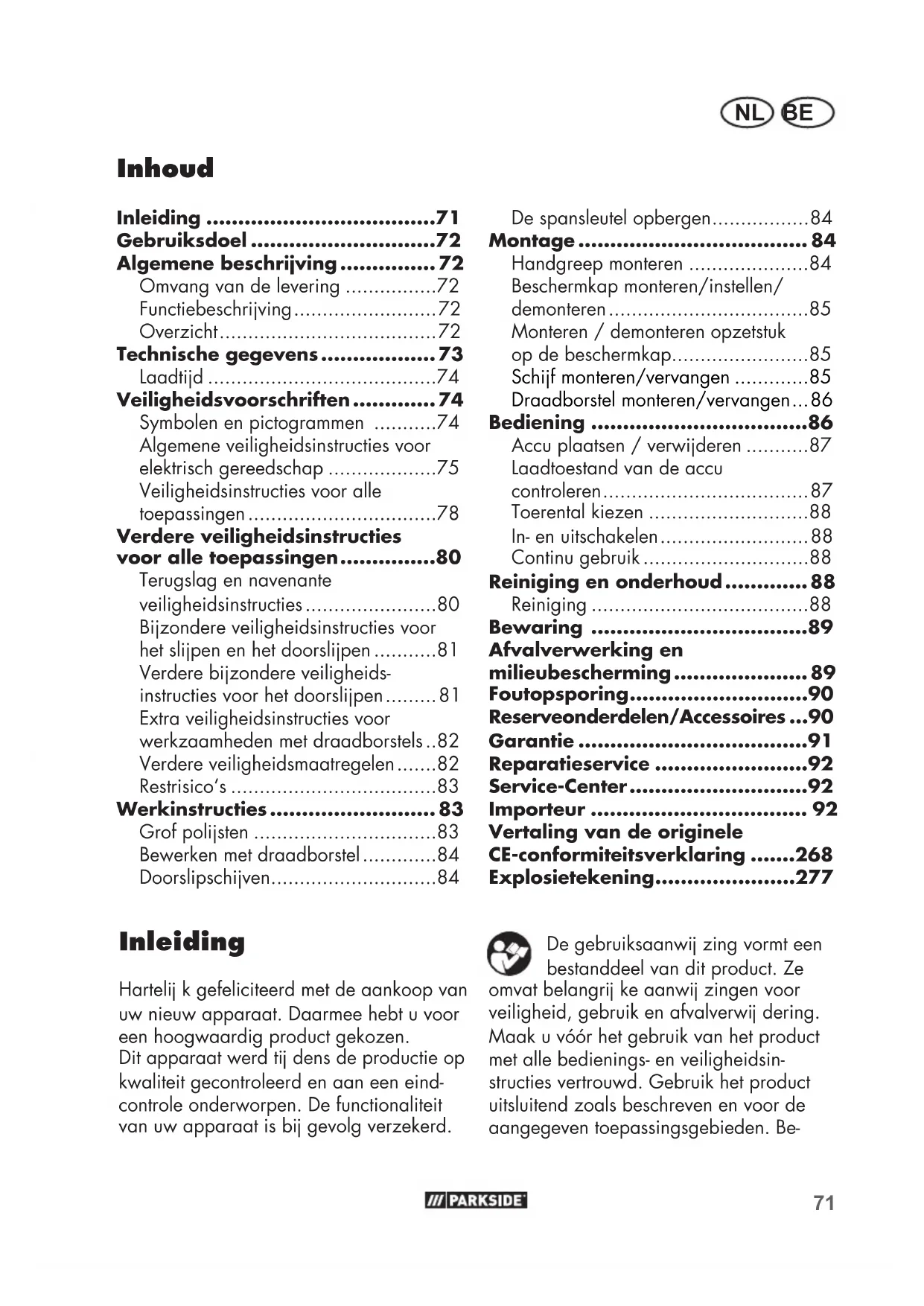

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina
Algemene beschrijving 72
Omvang van de levering .....72
Functiebeschrijving....72
Overzicht....72
Veiligheidsvoorschriften 74
Symbolen en pictogrammen .....74
Algemene veiligheidsinstructies voor elektrisch gereedschap ....75
Veiligheidsinstructies voor alle toepassingen....78
Verdere veiligheidsinstructies voor alle toepassingen......80
Terugslag en navenante veiligheidsinstructies....80
Bijzondere veiligheidsinstructies voor het slijpen en het doorslijpen....81
Verdere bijzondere veiligheids-instructies voor het doorslijpen......81
Extra veiligheidsinstructies voor werkzaamheden met draadborstels..82
Verdere veiligheidsmaatregelen......82
Restrisico's 83
Werkinstructies 83
Grof polijsten 83
Bewerken met draadborstel....84
Doorslipschijven....84
Inleiding
Hartelij k gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.
Dit apparaat werd tij dens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bij gevolg verzekerder.
De spansleutel opbergen....84
Montage 84
Handgreep monteren 84
Beschermkap monteren/instellen/ demonteren....85
Monteren / demonteren opzetstuk op de beschermkap......85
Schijf monteren/vervangen .....85
Draadborstel monteren/vervangen...86
Bediening 86
Accu plaatsen / verwijderen .....87
Laadtoestand van de accu controleren....87
Toerental kiezen 88
In- en uitschakelen....88
Continu gebruik....88
Reiniging en onderhoud......88
Reiniging 88
Bewaring 89
Afvalverwerking en milieubescherming....89
Foutopsporing....90
Reserveonderdelen/Accessoires ...90
Garantie 91
Reparatieservice ......92
Vertaling van de originele
CE-conformiteitsverklaring .....268
Explosietekening......277
De gebruiksaanwij zing vormt een bestanddeel van dit product. Ze omvat belangrij ke aanwij zingen voor veiligheid, gebruik en afvalverwij dering.
Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsin-structies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Be-
waar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.
Gebruiksdoel
De snoerloze hoekslijpmachine is een apparaat voor het doorslijpen, slijpen, opruwen of borstelen van metaal, steen en houtmaterialen, plastic, tegels en non-ferrometalen (NF-metalen) zonder gebruik van water.
Voor alle soorten toepassingen (bijv. het slijpen met geschikte slijpwerktuigen, slijpen met een koelvloeistof, het slijpen of snijden van materialen die de gezondheid schaden, zoals asbest) is het apparaat niet bedoeld. Het apparaat is bedoeld voor doe-het-zelvers. Het werd niet ontworpen voor professioneel continu gebruik.
Het apparaat is bestemd voor het gebruik door volwassenen. Jongeren ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken.
De fabrikant is niet aansprakelijk voor schade, die wordt veroorzaakt door verkeerd gebruik of een verkeerde hantering. Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met originele laders van de serie Parkside X 20 V TEAM worden geladen.
Algemene beschrijving
De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.
Omvang van de levering
Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.
- Accu-haakse slijpmachine
- Handgreep
- Opzetstuk, beschermkap
- Spansleutel
- Snijschijf
- Gebruiksaanwijzing
De accu en de lader zijn niet meegeleverd.
Functiebeschrijving
De snoerloze haakse slijpmachine is geschikt voor het doorslijpen, slijpen, opruwen of borstelen van metaal, steen en houtmaterialen, kunststof, tegels en non-ferrometalen (NF-metalen). Voor de afzonderlijke toepassingen zijn telkens speciale schijven voorzien. Gelieve de informatie van de fabrikant van de schijven te respecteren. Voor de functie van de bedieningsonderdelen verwijzen wij naar de hiernavolgende beschrijvingen.
Overzicht
1 Handgreep
2 Schroefdraad voor handgreep
3 Aan-/uitknop
4 Ontgrendeltoets accu
5 Accu
6 Toerentalregelaar
7 Beschermkap
8 Snijschijf
9 As-vastzetknop
10 Spansleutel
11 Opzetstuk, beschermkap
A 12 Montagefl ens
A 13 Spanmoer
A 14 Bevestigingsas
B 15 Schijf
B 16 Schroef
c 17 Pal
Technische gegevens
Accu-haakse slijpmachine....PWSA 20-Li D4
Motorspanning 20 V=
Toeren bij niet-belasting (n)....2500-11500 min ^-1
Snij-/voorbewerkings-/slijpschijven
Buitendiameter .... max. ∅ 125 mm
Gat 22,23 mm
Dikte max. 6 mm
Spilschroefdraad....M14
Schroefdraadlengte....11 mm
Geluidsdrukniveau
(L_pA) 83,1 dB(A); K_pA = 3 dB
Geluidssterkte (LWA)
gemeten.... 94,1 dB(A); K_WA=3 dB
Trillingswaarde ( a_h )
Apparaatgreep
3,38 m/s ^2 ; K= 1,5 m/s
Handgreep ..... 3,73 m/s ^2 ; K= 1,5 m/s
Het gaat bij de trillingswaarden om maximale waarden die werden vastgesteld met de meegeleverde snijschijf. De werkelijke trillingswaarden kunnen naargelang van de gebruikte accessoires variëren.
De trillingswaarden worden verder beïnvloed door de hantering door de gebruiker.
Snijschijf ......PTS 125 A24QB
(Omvang van de levering)
Snelheid stationair
draaien n_max 12200 min ^-1
Schijfsnelheid v _0 ...... 80 m/s*
Buitendiameter....∅ 125 mm
Gat....∅ 22,23 mm
Dikte 1 m
* De doorslijpschijf moet bestand zijn tegen een omwentelingssnelheid van 80 m/s.
Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.
De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch werktuig met een ander werktuig worden gebruikt.
De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt.
Waarschuwing:
De trilemissiewaarde kan tijdens het werkelijke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch werktuig wordt gebruikt. Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).
Laadtijd
Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt.
Accu's van de reeks Parkside X 20 V TEAM mogen alleen met originele laders van de reeks Parkside X 20 V TEAM worden geladen.
We bevelen u aan dit apparaat uitsluitend met volgende accu's: PAP 20 B1, PAP 20 B3
We bevelen u aan deze accu's met volgende laders te laden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PLG 20 C2 PLG 20 C3, PDSLG 20 A1
Een actuele lijst van de accu-compatibiliteit vindt u op: www.lidl.de/akku
| Laadtijd (min.) | PAP 20 A1PAP 20 B1 | PAP 20 A2 | PAP 20 A3PAP 20 B3 | SmartPAPS 204 A1 | SmartPAPS 208 A1 |
| PLG 20 A1PLG 20 A4PLG 20 C1 | 60 90 | 20 120 210 | |||
| PLG 20 A2 45 60 | 80 80 165 | ||||
| PLG 20 A3PLG 20 C3 | 35 45 | 60 50 120 | |||
| PDSLG 20 A1 35 | 45 60 50 | 120 | |||
| SmartPLGS 2012 A1 | 35 40 | 40 40 50 |
Veiligheidsvoorschriften
OPGELET! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische
schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden. Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats.
Symbolen en pictogrammen
Symbolen op het apparaat:
Dit apparaat maakt deel uit van Parkside X 20 V Team
bruiksaanwijzing raadplegen!
Draag een oogbescherming
Machines horen niet bij huishoude- lijk afval thuis
As-vastzetknop
Looprichting schijf
Richtingspijl „Inschakelen“
Meer symbolen op de snijschijf:
Niet toegelaten voor het nat slijpen
Geen defecte schijven gebruiken
Niet toegelaten voor het zijwaarts slijpen
bestemd voor de bewerking van metaal
Draag een gehoorbescherming
Draag een ademhalingsbescherming
Gevaar door snijdwonden! Draag tegen snijdwonden beschermende handschoenen
Veiligheidsschoenen dragen
Symbolen in de handleiding:
Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.
Gebodsteken met gegevens ter preventie van beschadigingen.
Aanwijzingsteken met informatie voor een betere omgang met het apparaat.
Algemene veiligheidsinstructies voor elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidsaanwij zingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwij - zingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwij zing voor de toekomst.
Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterij voeding (zonder netsnoer).
1) Veiligheid op de wekplaats
a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlichte werkomgevingen kunnen tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.
c) Houd kinderen en andere personen tij dens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van afl eiding kunt u de controle over het apparaat verliezen.
2) Elektische veiligheid
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewij zigde stekkers en passende stopcontacten doen het risico voor een elektrische schok afnemen.
b) Vermij d lichamelij k contact met geaarde oppervlakken, zoals
van buizen, verwarmingsinstallaties, fornuizen en koelkasten.
Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.
d) Gebruik het snoer niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer op een veilige afstand tot hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektrische schok toenemen.
e) Als u met elektrisch gereedschap in de open lucht werkt, maakt u enkel gebruik van verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer doet het risico voor een elektrische schok afnemen.
f) Als de werking van het elektrische gereedschap in een vochtige omgeving niet te vermij den is, maakt u gebruik van een RCD (Residual Current Device). Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.
3) Veiligheid van personen
a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicij nen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlij ke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlij ke beschermingsuitrusting, zoals stofmasker, slipvrij e veiligheidsschoenen, beschermende helm of gehoorbescherming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.
c) Vermij d een onopzettelij ke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwij der instelgereedschap of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
e) Vermij d een abnormale lichamshouding. Zorg voor een veilige stand en houd te allen
tij de uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of lang haar kan/kunnen door bewegen-de onderdelen vastgegrepen worden.
g) Wanneer stofafzuig- en opvangsystemen kunnen worden gemonteerd, moeten deze aangesloten worden en correct worden gebruikt. Gebruik van een stofafzuiginrichting kan gevaren door stof doen afnemen.
4) Gebruik en behandeling van het elektrische gereedschap
a) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlij k en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwij der de afneembare accu, voordat u instellingen aan het apparaat verricht, gebruiksaccessoires verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelij ke start van het elektrische gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen het apparaat niet gebruiken, die daarmee niet vertrouwd zijn of deze aanwij zingen niet gelezen hebben. Elektrisch gereedschap is gevaarlij k als het door onervaren personen gebruikt wordt.
e) Verzorg het elektrische gereedschap en de bij behorende werk-tuigen zorgvuldig. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig be-schadigd zij n, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van onge-vallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.
f) Houd snij d-/snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snij d-/snoeigereedschap met scherpe snij dkanten geraken minder gekneld en is gemakkelij ker te bedienen.
g) Gebruik elektrisch gereedschap, toebehoren, gebruiksgereedschap enz. in overeenstemming met deze aanwij zingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlij ke situaties leiden.
5) Zorgvuldig omgaan met en gebruiken van Accutoestellen
a) Laad de accu's alleen op in ac- culaders, die door de producent
aanbevolen worden. Voor een acculader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gebruikt wordt.
b) Gebruik alleen de daarvoor voorziene accu's in de elektro-werktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.
d) Bij verkeerd gebruik kan vloeistof uit de accu vrij komen. Vermij d contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrij komende accuvloeistof kan tot geïrriteerde huid of brandwonden leiden.
6) Service
a) Laat uw elektrisch gereedschap uitsluitend door gekwalifi ceerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor wordt verzekerde dat de veiligheid van het elektrische gereedschap in stand gehouden wordt.
b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde service-organisatie moeten worden verricht.
Veiligheidsinstructies voor alle toepassingen
Algemene veiligheidsinstructies voor slijp-, draadborstel- en doorslijpwerkzaamheden:
- Dit elektrische gereedschap is bedoeld voor gebruik als slijp-, staalborstel- en doorslijpmachine. Respecteer alle veiligheidsinstructies, aanwijzingen, beelden en gegevens die u samen met het apparaat krijgt. Als u de volgende aanwijzingen niet opvolgt, kunt u een elektrische schok krijgen, kan er brand en/of ernstig letsel ontstaan.
- Dit elektrische gereedschap is niet geschikt voor het schuren met schuurpapier of voor het polijsten. Toepassingen waarvoor het elektrische apparaat niet bedoeld is, kunnen risico's en letsels veroorzaken.
- Gebruik geen accessoires die niet specifi ek door de fabrikant zijn bedoeld en aanbevolen voor dit elektrische apparaat. Slechts omdat u het accessoire aan uw elektrisch werktuig kunt bevestigen, garandeert dit nog geen veilig gebruik.
- Het toegelaten toerental van de aan te sluiten werktuigen moet minstens even hoog zijn als het maximale toerental dat op het elektrische werktuig is vermeld. Een accessoire dat sneller draait dan toegelaten, kan breken en in het rond vliegen.
- Buitendiameter en dikte van de aan te sluiten werktuigen moeten overeenstemmen met de vermelde afmetingen van uw elektrisch werktuig. Verkeerd gemeten plaatsingswerktuigen kunnen
niet voldoende worden afgeschermd of gecontroleerd.
- Aan te sluiten werktuigen met interne schroefdraad moeten precies passen op de schroefdraad van de slijpas. Bij aan te sluiten werktuigen die door middel van een fl ens worden gemonteerd, moet de diameter van het gat van de aan te sluiten werktuigen op de diameter van de fl ens passen. Aan te sluiten gereedschap dat niet precies aan het elektrisch werktuig wordt bevestigd, draait ongelijkmatig, vibreert sterk en kan leiden tot het verlies van de controle.
- Gebruik geen beschadigde aan te sluiten werktuigen. Controleer voor elk gebruik de aan te sluiten werktuigen zoals slijpschijven op afgebrokkelde splinters en barsten, slijpschijven op barsten, slijtage of sterke slijtage, draadborstels op losse of gebroken draden. Als het elektrische werktuig of het aan te sluiten werktuig valt, controleer dan of het beschadigd is of gebruik onbeschadigde aan te sluiten werktuigen. Als u de aan te sluiten werktuigen hebt gecontroleerd en geplaatst, is het nodig dat u en personen in de buurt zich buiten het gebied van het roterende aan te sluiten werktuig bevinden en laat het apparaat 1 min lang op het hoogste toerental lopen. Beschadigde aan te sluiten werktuigen breken meestal in deze testperiode.
- Draag persoonlijke beschermingsmiddelen. Gebruik naar-gelang van de toepassing een volledig masker, oogbescherming of een veiligheidsbril. Indien aangewezen, draagt u een
stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort, die kleine slijp- en materiaaldeeltjes van u weg houden. De ogen moeten wor- den beschermd tegen rondvliegende vreemde voorwerpen, die bij verschil- lende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof fi Iteren dat ontstaat bij de toepassing. Als u lange tijd bent blootgesteld aan luid lawaai, kunt u gehoorverlies lijden.
- Let bij andere personen op een veilige afstand tot uw werkplaats. Ieder die de werkplaats betreedt, moet persoonlijke beschermingsmiddelen dragen. Gebroken stukken van het werkstuk of gebroken plaatsingswerktuigen kunnen wegvliegen en ook buiten de directe werkplaats verwondingen veroorzaken.
- Houd het elektrische ge-reedschap alleen bij de geïsole-erde handgreepoppervlakken vast wanneer u werkzaamhe-den uitvoert waarbij het inzet-gereedschap verborgen stroom-kabels kan raken. Het contact met een spanningvoerende leiding kan ook metalen onderdelen van het apparaat onder spanning zetten en een elektri-sche schok veroorzaken.
- Leg het elektrische werktuig nooit neer vooraleer het aan te sluiten werktuig volledig tot stilstand is gekomen. Het roterende aan te sluiten werktuig kan in contact komen met het werkvlak waardoor u de controle kunt verliezen over het elektrische werktuig.
- Laat het elektrische werktuig niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende aan te sluiten werk-
tuig worden gegrepen en het werktuig kan zich in uw lichaam boren.
- Reinig regelmatig de verluchtingsspleten van uw elektrisch werktuig. De motorventilator trekt stof naar de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
- Gebruik het elektrisch werktuig niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.
- Gebruik geen aan te sluiten werktuigen die vloeibare koelstoffen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.
Verdere veiligheidsinstructies voor alle toepassingen
Terugslag en navenante veiligheidsinstructies
Een terugslag is de plotselinge reactie door een vastakend of blokkerend draaiend werktuig, zoals slijpschijf, schijf, staaldraadborstel enz. Het vasthaken of blokkeren leidt tot een abrupte onderbreking van het roterende aan te sluiten werktuig. Daardoor gaat een ongecontroleerd elektrisch werktuig sneller draaien tegen de draairichting van het werktuig aan de blokkeerplaats. Als bijv. een slijpschijf in het werkstuk vast komt te zitten of blokkeert, kan de kant van de slijpschijf, die in het werkstuk gaat, verstrikt raken en daardoor de slijpschijf doen breken of een terugslag veroorzaken. De slijpschijf beweegt dan naar de gebruiker toe of van hem weg, naar gelang de draairichting van de schijf aan de blokkeerplaats. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van een verkeerd of onvakkundig gebruik van het elektrische werktuig. Dit kan worden vermeden met gepaste voorzorgsmaatregelen, die hieronder worden beschreven.
a) Houd het elektrisch werktuig goed vast en breng uw lichaam en armen in een positie, waarin ze de terugslagkrachten kunnen opvangen. Gebruik steeds de extra greep, indien aanwezig, om een zo groot mogelijke controle te hebben over terugslagkrachten of reactiemomenten in de versnellingsmodus. De gebruiker kan met geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
b) Breng uw hand nooit in de buurt van roterende aan te sluiten werktuigen. Het werktuig kan bij een terugslag over uw hand bewegen.
c) Mijd met uw lichaam de zone, waarin het elektrische werktuig bij een terugslag wordt bewo-gen. De terugslag drijft het elektrische werktuig in de tegenovergestelde richting van de slijpschijf aan de blok-keerplaats.
d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Vermijd dat werktuigen van het werkstuk terugslaan en klem komen te zitten. Het roterende aan te sluiten werktuig neigt ertoe bij hoeken, scherpe randen of als het terugslaat, geklemd te raken. Dit veroorzaakt een verlies van controle of een terugslag.
e) Gebruik geen kettingzaagblad of getand zaagblad. Zulk gereedschap veroorzaakt vaak een terugslag of het
verlies van controle over het elektrisch werktuig.
Bijzondere veiligheidsinstructies voor het slijpen en het doorslijpen
a) Gebruik uitsluitend de voor uw elektrisch werktuig toegelaten slijpmiddelen en de voor deze slijpmiddelen voorziene beschermkap. Slijpmiddelen die niet bedoeld zijn voor het elektrische werktuig, kunnen niet voldoende worden afgeschermd en zijn niet veilig.
b) Verkropte slijpschijven moeten zo voorgemonteerd worden, dat hun slijpvlak niet uitsteekt over het vlak van de beschermkaprand. Een onvakkundig gemonteerde slijpschijf die over het vlak van de beschermkaprand uitsteekt, kan niet voldoende afgeschermd worden.
c) De beschermkap moet veilig aan het elektrische werktuig zijn aangebracht en zodanig zijn ingesteld, dat een maximale veiligheid wordt bereikt, d.w.z. het kleinst mogelijke deel van het slijpmiddel wijst open naar de gebruiker. De beschermkap moet de gebruiker beschermen tegen brokstukken en toevallig contact met het slijpmiddel.
d) Slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksdoeleinden. Bij wijze van voorbeeld: Slijp nooit met de zijkant van de doorslip-schijf. Doorslipschijven zijn bestemd voor het afsnijden van materiaal met de rand van de schijf. Door zijdelingse
krachtinwerking op deze slijpmiddelen kunnen ze breken.
e) Gebruik steeds onbeschadigde spanfl enzen van de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschikte fl enzen ondersteunen de slijpschijf en reduceren zo het risico op een breuk van de slijpschijf. Flenzen voor doorslipschijven kunnen zich onderscheiden van de fl enzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van grotere elektrische werktuigen. Slijpschijven voor grotere elektrische werktuigen zijn niet ontworpen voor de hogere toerentallen van kleinere elektrische werktuigen en kunnen breken.
Verdere bijzondere veiligheids-instructies voor het doorslijpen
a) Vermijd een blokkering van de doorslipschijf of een te hoge contactdruk. Ga niet te diep snijden. Een overbelasting van de doorslipschijf verhoogt de belasting en de neiging tot kantelen of blokkeren en bijgevolg de mogelijkheid tot een terugslag of een breuk van het slijpmiddel.
b) Vermijd de zone voor en achter de roterende doorslipschijf. Als u de doorslipschijf in het werkstuk van u weg beweegt, kan in geval van een terugslag het elektrische werktuig met de draaiende schijf direct naar u worden geslingerd.
c) Indien de doorslipschijf klem komt te zitten of u het werk onderbreekt, schakel dan het apparaat uit en houd het rustig tot de schijf tot stilstand is gekomen.
Probeer nooit de nog lopende doorslipschijf uit de snede te trekken, anders kan een terugslag plaatsvinden. Stel de oorzaak voor het inklemmen vast en los ze op.
d) Schakel het elektrische werktuig niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslipschijf pas het volle toerental bereiken, alvorens voorzichtig verder te snijden. In het andere geval kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken.
e) Ondersteun de platen of werkstukken om het risico op een terugslag door een geklemde doorslipschijf te reduceren.
Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide kanten van de schijf worden ondersteund, en met name zowel in de buurt van de doorslipschijf als ook aan de rand.
f) Wees bijzonder voorzichtig bij „zakinsnijdingen“ in bestaande wanden of andere niet zichtbare gebieden. De ingebrachte doorslip-schijf kan bij het snijden in gas- of water-leidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Extra veiligheidsinstructies voor werkzaamheden met draadborstels
Bijzondere veiligheidsinstructies voor werkzaamheden met draadborstels:
- Houd er rekening mee dat de staaldraadborstel ook tijdens het normale gebruik stukken staaldraad verliest. Overbelast de draden niet door een te hoge
contactdruk. Wegvliegende stukken draad kunnen zeer gemakkelijk door dunne kleding en/of de huid dringen.
- Wordt een beschermkap aanbevolen, vermijd dan, dat beschermkap en staaldraadborstel met elkaar in aanraking kunnen komen. Schijf- en potborstels kunnen hun diameter door contactdruk en centrifugale krachten vergroten.
Verdere veiligheidsmaatregelen
- Gebruik alleen slijpschijven, waarvan het opgedrukte toerental minstens even hoog is als het toerental op het typeplaatje van het apparaat.
- Voer een visuele inspectie uit op de slijpschijf voor gebruik. Gebruik geen beschadigde of vervormde slijpschijven. Vervang een versleten slijpschijf.
- Zorg ervoor dat de vonken die bij het slijpen ontstaan geen risico inhouden, bijv. personen raken of ontvlambare stoffen doen ontvlammen.
- Draag bij het slijpen, borstelen en doorsnijden steeds een veiligheidsbril, beschermende handschoenen, een stofmasker en gehoorbescherming.
- Houd de vingers nooit tussen de slijpschijf en vonkenvanger of in de buurt van beschermkappen. Er bestaat het risico op kneuzingen.
- De roterende delen van het apparaat kunnen om functionele redenen niet worden afgedekt. Ga daarom zorgvuldig te werk en houd het werkstuk goed vast, zodat het niet wegglijdt en de handen niet met de slijpschijf in aanraking kunnen komen.
- Het werkstuk wordt heet bij het slijpen. Niet aan de bewerkte plaats aanraken, laat het afkoelen. Er bestaat gevaar
voor brandwonden. Gebruik geen koel- middel of iets dergelijks.
- Werk niet met het apparaat als u moe bent of na de inname van alcohol of tabletten. Las steeds tijdig een werkpauze in.
- Schakel het apparaat uit en haal de accu uit het apparaat
- om een geblokkeerd gebruikt werktuig los te maken,
- als de elektrische leiding beschadigd of verstrikt is,
- bij abnormale geluiden.
Restrisico's
Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende geva- ren kunnen zich in verband met de constr- ructiewijze en uitvoering van dit elektrische gereedschap voordoen:
a) schade aan de longen, indien geen geschikte ademhalingsbescherming wordt gedragen.
b) gehoorschade indien geen passende gehoorbescherming wordt gedragen.
c) schade aan de gezondheid door
- aanraking van de slijpwerktuigen in de niet afgedekte zone;
- wegslingeren van delen van werkstukken of beschadigde slijpschijven.
d) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een lange-re periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.
Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve
zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.
Werkinstructies
Zorg er bij het kiezen van de opzetstukken voor dat het vermelde maximale toegestane toerental minstens even hoog is als het maximale toerental dat is vermeld op het apparaat.
Let bij het kiezen van de slijpschijf op de maximaal toe-gestane diameter en dikte.
Kies een borstel met een schroefdraad van M14.
Grof polijsten
Gebruik nooit doorslipschijven voor het opruwen!
Het apparaat met voorbe- werkingschijf mag slechts gebruikt worden met de ge- monteerde beschermkap.
Monteer de beschermkap (7) voor grof slijpen, zie „Monteren / afstellen / demon- teren beschermkap“.
Oefen slechts matige druk op het werkstuk uit. Beweeg het apparaat gelijkmatig weg en weer.
Bij een werkhoek van 30° of 40° bereikt u bij het grof slijpen het beste resultaat.
Bewerken met draadborstel
Let bij het kiezen van de draadborstel altijd op het toegestane toerental. Het maximale toegestane toerental van de draadborstel moet minstens even hoog zijn als het maximale toerental dat op de haakse slijpmachine is vermeld.
Draag altijd een veiligheidsbril: er kunnen draden losraken!
Geschikt voor het grof verwijderen van roest, het reinigen van lasnaden en het verwijderen van verf.
Druk de draadborstel met matige kracht tegen het te behandelen werkstuk. Overbelast de draadborstel niet door een te hoge contactdruk.
Doorslipschijven
Gebruik nooit ruwslijpschijven voor het doorslijpen!
Het apparaat met doorslip- schijf mag slechts gebruikt worden met de gemonteerde beschermkap.
Voor het doorslijpen de beschermkap (7) met opzetstuk (11) monteren, zie „Monteren / instellen / demonteren beschermkap“ en „Monteren / demonteren opzetstuk op de beschermkap“.
Er mogen alleen gekeurde, vezelstofversterkte doorslip- of slijpschijven worden gebruikt.
Werk in principe met geringe snelheid. Oefen slechts matige druk op het werkstuk uit.
Werk steeds met parallelle bewegingen. Zo wordt het apparaat niet ongecontroleerd uit de snede geduwd.
De spansleutel opbergen
De spansleutel (10) kan in de handgreep (1) worden opgeborgen, zie detail-afbeelding op de overzichtsafbeelding.
Montage
Let op! Gevaar voor verwondingen!
- Zorg ervoor dat u voldoende plaats te heeft om te werken en andere personen niet in gevaar brengt.
- Voor ingebruikname moeten alle afdekkingen en beschermende systemen naar behoren zijn gemonteerd.
- Verwijder de batterij uit het toestel voordat u aanpassingen aan het apparaat verricht.
Handgreep monteren
Het apparaat mag slechts gebruikt worden met de ge- monteerde handgreep.
Schroef de handgreep (1) op de schroefdraad voor de handgreep. Kies de draad voor de handgreep (2) links, rechts of boven op het apparaat, afhankelijk van hoe u werkt.
Stel de beschermkap zo op dat een vonken- regen of geloste delen noch de gebruiker noch omstaande personen kunnen treffen.
De opstelling van de beschermkap moet ook zo gebeuren dat de vonkenregen geen brandbare delen, ook omliggende, kan doen ontvlammen.
A Snij-/slijpschijf/borstel de- monteren:
- Druk op de as-vastzettoets (9).
- Draai de houderspil (14), tot de spilver-grendeling de houderspil fi xeert. Houd de spilvergrendeltoets (9) verder ingedrukt.
- Maak de spanmoer (13) met de spansleutel los (10). U kunt de spilvergren-deltoets (9) los laten.
- Neem de spanmoer (13), slijpschijfde en opnamefl ens (12) af van de opnameas (14).
- Zet de beschermkap (7) zo op het apparaat, dat de gesloten kant naar het apparaat gericht is.
-
Plaats de schijf (15) op de beschermkap (7). De langste van de drie metalen plater op de schijf moet naar de handgreep wijzen.
-
Bevestig de beschermkap (7) met de drie schroeven (16).
-
Draai de beschermkap (7) in de werkpositie. De gesloten kant van de beschermkap moet steeds naar de gebruiker wijzen.
-
Stel de positie van de beschermkap af, wanneer u tijdens het gebruik vaststelt
dat de beschermkap niet optimaal af- schermt.
- Demonteer de beschermkap (7) door de drie schroeven (16) los te draaien. Daarna kunt u de schijf (15) en de beschermkap (7) naar boven afnemen.
C Monteren / demonteren opzetstuk op de beschermkap
Opzetstuk monteren
- Verwijder indien nodig de schijf voor betere toegang, zie „Schijf monteren/vervangen“.
- Plaats het opzetstuk (11) op de beschermkap (7).
- Schuif het opzetstuk (11) op de beschermkap (7) tot het vastklikt.
Opzetstuk demonteren
- Verwijder indien nodig de schijf voor betere toegang, zie „Schijf monteren/vervangen“.
- Ontgrendel het opzetstuk (11) door de pal (17) van de beschermkap (7) te schuiven.
- Draai het opzetstuk (11) van de beschermkap (7) af.
D Schijf monteren/vervangen
- Druk op de as-vastzettoets (9).
- Draai de houderspil (14), tot de spilver-grendeling de houderspil fi xeert. Houd de spilvergrendeltoets (9) verder ingedrukt.
- Maak de spanmoer (13) met de spansleutel los (10). U kunt de spilvergren-deltoets (9) los laten.
NL BE
- Plaats de gewenste schijf op de fl ens (A 12). Het opschrift op de schijf wijst in principe naar het apparaat.
Als op uw slijpschijf de draairichting is aangeduid, let er dan tijdens de montage erop dat de draairichting overeenkomt met de draairichting van de haakse slijpmachine. Dit wordt op het toestel aangegeven onder de as-vastzetknop (9) ( ).
Zorg ervoor dat u de fl ens (A12) zo op het apparaat zet, dat de uit-sparingen van de fl ens in de kanten van het apparaat grijpen. De be-vestigingsas (14) moet meedraaien wanneer u aan de fl ens draait.
- Plaats de spanmoer (13) opnieuw op de as (14). Als de schijfhouder minder dan 5 mm dik is, dan moet de platte kant van de spanmoer naar de slijpschijf gericht zijn.
Als de schijfhouder 5 mm of dikker is, draai dan de spanmoer ondersteboven. Zie afbeelding A.
- Duw op de spilvergrendeltoets (9) en draai de houderspil (14), tot de spilvergrendeling de houderspil fi xeert. Draai de spanmoer (13) met de spansleutel (10) opnieuw vast. U kunt de spilvergrendeltoets (9) los laten.
E
Draadborstel monteren/ vervangen
- Druk op de as-vastzetknop (9).
-
Draai aan de bevestigingsas (14) tot de as-vastzetknop de bevestigingsas vergrendelt. Houd de as-vastzetknop (9) verder ingedrukt.
-
Draai de draadborstel los met een moersleutel (niet meegeleverd). U kunt de as-vastzetknop (9) los laten.
- Plaats de gewenste draadborstel op de bevestigingsas.
- Druk op de as-vastzetknop (9) en draai de draadborstel op de bevestigingsas (14). Draai de draadborstel vast met behulp van de moersleutel. U kunt de as-vastzetknop (9) los laten.
Bediening
Let op! Gevaar voor verwondingen!
- Haal de accu uit het apparaat voordat u enige werkzaamheid uitvoert.
- Gebruik uitsluitend door de fabrikant aanbevolen snij-/slijpschijven en accessoires. Het gebruik van andere aan te sluiten werktuigen en andere accessoires kan risico's op verwondingen voor u opleveren.
- Gebruik alleen opzetstukken waarop de gegevens van de fabrikant, het bindingstype, de afmetingen en het toegestane toerental staan.
- Gebruik uitsluitend opzetstukken waarvan het opgedrukte toerental minstens even hoog is als het toerental op het typeplaatje van het apparaat.
- Gebruik geen afgebroken, gebarsten of op een andere manier beschadigde snij-/slijpschijven.
- Bedien het apparaat nooit zonder beveiligingssystemen.
- Ondersteun de platen of werkstukken om het risico op een terugslag door een geklemde doorslipschijf te reduceren.
Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide kanten van de schijf worden ondersteund, en met name zo-
wel in de buurt van de doorslipschijf als ook aan de rand.
Houd de handen uit de buurt van de schijf als het apparaat in werking is. Er bestaat gevaar voor verwondingen.
Instructies voor ervanging:
- Bedien het apparaat nooit zonder beveiliging.
- Zorg ervoor dat het toerental dat vermeld is op het opzetstuk gelijk of groter is dan het nominale onbelaste toerental van het apparaat.
- Zorg ervoor dat de afmetingen van het opzetstuk bij het apparaat passen.
- Gebruik uitsluitend slijpschijven in perfecte staat (geluidsproef: als u met een plastic hamer op de schijf slaat, hoort u een heldere klank).
- Boor niet achteraf een te klein montagegat in de snij-/slijpschijf.
- Gebruik geen afzonderlijke reductiebussen of adapters om snij-/slijpschijven met groot gat passend te maken.
- Gebruik geen zaagbladen.
- Om slijpwerktuigen te spannen, mogen alleen de meegeleverde spanfl enzen worden gebruikt. De tussenlagen tussen spanfl ens en slijpwerktuigen moeten bestaan uit elastische stoffen zoals rubber, zacht karton enz.
- Zorg ervoor dat u na het wisselen van een opzetstuk het apparaat weer volledig ineenzet.
Schakel het apparaat uit en haal de accu uit het apparaat. Laat het apparaat afkoelen.
Draag tijdens het vervangen van opzetstukken veiligheidshandschoenen, om snijwonden te voorkomen.
De spanmoer mag niet te stevig worden vastgedraaid, om te voorkomen dat de schij f en moer breken.
Accu plaatsen / verwijderen
- Om de accu (5) in het apparaat te plaatsen, schuift u de accu langs de geleidingsrails in het apparaat. Het klikt hoorbaar vast.
- Om de accu (5) uit het apparaat te verwijderen, drukt u op de ontgrendelknop (4) van de accu en trekt u de accu eruit.
Laadtoestand van de accu controleren
De laadindicator de accu (5) geeft het laadniveau van de accu aan.
De laadtoestand van de batterij wordt aangeduid met de betreffende leds die beginnen te branden. Om dit te doen, drukt u op de laadniveau-indicatorknop op de accu.
rood-geel-groen =>Accu volledig ge- laden
rood-geel => accu ca. voor de helft ge- laden
rood => accu moet geladen worden
Toerental kiezen
Het toestel heeft 6 stappen die ingesteld kunnen worden op de snelheidsregeling (6).
| 1: 2500 min ^1 | 4: 7000 min ^-1 |
| 2: 4000 min ^1 | 5: 8500 min ^-1 |
| 3: 5500 min ^1 | 6: 11.500 min ^1 |
In- en uitschakelen
- Om in te schakelen, schuift u de aan/uit-schakelaar (3) in de richting van de pijl eerst opzij en dan naar voren.
- Als u het apparaat wilt uitschakelen laat u de aan/uit schakelaar los. Het apparaat wordt uitgeschakeld. Als u de continubedrijf hebt inge- schakeld, tikt u op de aan/uit-scha- kelaar (3) aan de achterkant om het apparaat uit te schakelen.
Wacht na het inschakelen tot het apparaat het maximale toerental heeft bereikt. Begin dan pas te slijpen.
Nadat u het apparaat hebt uitgeschakeld, blijft het opzetstuk nog even nadraaien. Er bestaat gevaar voor verwondingen.
Als de schijf langer dan 3 seconden wordt geblokkeerd, schakelt het toestel automatisch uit. Bij een kortstondige blokkering start de schijf automatisch weer op.
Proefrun:
Test het apparaat eerst zonder belasting, voordat u er voor de eerste keer mee werkt en telkens nadat u het opzetstuk hebt vervangen. Schakel het apparaat onmiddellijk uit wanneer het opzetstuk niet ronddraait, wanneer aanzienlijke trillingen optreden of wanneer abnormale geluiden te horen zijn.
Continu gebruik
- Schakel het apparaat in.
- Druk het voorste deel van de aan/uit-schakelaar (3) naar het apparaat terwijl het is ingeschakeld. De aan-/uit schakelaar klikt vast.
- Druk kort op het achterste deel van de aan/uit-schakelaar (3). De aan/uit-schakelaar springt terug naar de uitgangspositie. Het apparaat wordt uitgeschakeld.
Continu bedrijf inschakelen:
Continu bedrijf uitschakelen:
Reiniging en onderhoud
Verwijder de accu uit het apparaat voor afstelling, onderhoud of reparatie.
Laat werkzaamheden, die niet zijn beschreven in deze handleiding, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reini-gingswerken. Er bestaat gevaar voor brandwonden!
Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losse, versleten of beschadigde onderdelen, correct
vastzittende schroeven of andere delen. Controleer in het bijzonder de snij-/slijpschijf. Vervang beschadigde onderdelen.
Reiniging
Gebruik geen reinigings- of oplos-middelen. Chemische substanties kunnen de plastieken delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.
- Reinig het apparaat grondig na elk gebruik.
- Reinig de verluchtingsopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doek.
Bewaring
- Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
- Snijschijven moeten droog en op de hoge rand worden bewaard en mogen niet worden gestapeld.
- Neem de accu uit het apparaat en laad de accu volledig op voordat u het apparaat voor langere tijd opbergt.
- De opslagtemperatuur voor de accu en het apparaat bedraagt tussen 0 °C en 45 °C. Vermijd extreme koude of hitte tijdens de opslag, om een aantasting van de werking van de accu te voorkomen.
Afvalverwerking en milieubescherming
Haal de accu uit het apparaat voordat u het apparaat afvoert!
Recycle het toestel, de accessoires, de accu en de verpakking op een milieuvriendelijke manier.
Machines horen niet bij huishoudelijk afval thuis.
Werp de accu niet bij het huisvuil, in het vuur (ontploffi ngsgevaar) of in het water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden als er giftige dampen of vloeistoffen ontsnappen.
- Geef het apparaat in een recyclage-park af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
- Defecte of gebruikte accu's moeten volgens richtlijn 2006/66/EG gerecycled worden.
- Gebruikte elektrische apparaten moeten gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled overeenkomstig Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur.
Afhankelijk van de omzetting in nationaal recht, hebt u de volgende mogelijkheden:
- breng het terug naar een verkooppunt,
- breng het naar een offi cieel verzamelpunt. Vraag hiervoor raad bij uw plaatselij ke afvalmaatschappij of bij ons servicecenter.
- stuur het terug naar de fabrikant/distributeur. De afvoer van uw ingezonden defecte apparaten voeren we gratis uit.
Dit is niet van toepassing op accessoires die bij oude apparaten zijn gevoegd en hulpmiddelen zonder elektrische bestanddelen.
Foutopsporing
Verwijder de accu voordat u onderhouds-, afstellings- of reinigingswerkzaamheden aan het apparaat uitvoert. Gevaar voor elektrische schok!
| Probleem Mogelijke | oorzaak Foutherstel | |
| Apparaat start niet | Accu (5) leeg | Accu laden (aparte gebruiksaanwijzing voor accu en lader raadplegen) |
| Accu (5) niet geplaatst Accu | plaatsen (zie “Bediening”) | |
| Aan-/uitschakelaar (3) defect | Reparatie door klantenservice | |
| Motor defect | ||
| Slijpwerktuig beweegt niet, hoewel motor draait | Slijpschijfmoer los | Slijpschijfmoer vastdraaien (zie „Schijf monteren/vervangen”) |
| Werkstuk, werkstukresten of resten van slijpwerktuigen blokkeren de aandrijving | Belemmeringen verwijderen | |
| Motor wordt trager en blijft staan | Apparaat wordt door werkstuk overbelast | Druk op slijpwerktuig verlagen |
| Werkstuk ongeschikt | ||
| Slijpschijf loopt niet rond, abnormale geluiden zijn te horen | Slijpschijfmoer los | Slijpschijfmoer vastdraaien (zie „Schijf monteren/vervangen”) |
| Slijpschijf defect Slijpschijf vervangen | ||
Reserveonderdelen/Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het „servicecenter“ (zie pagina 92).
| 1 Handgreep 91106221 |
| 7 Beschermhoes 91106220 |
| 8 Slijpschijf 30211122 |
| 10 Spansleutel 91105183 |
| 12 Montagefl ens13 Spanmoer | 91106222 |
| Pottenborstel, gegolfde draad | 91103213 |
| Pottenborstel, gevlochten draad | 91103214 |
Garantie
Geachte cliënte, geachte klant, U krij gt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelij ke rechten. Deze wettelij ke rechten worden door onze hierna beschreven ga- rantie niet beperkt.
Garantievoorwaarden
De garantietermij n begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie jaar het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelij k kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.
Als het defect door onze garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.
Garantieperiode en wettelij ke kwaliteitsgarantie
De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellij k na het uitpakken gemeld worden. Na het verstrij ken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geproduceerd en vóór afl evering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zijn en daarom als aan slij tage onderhevige onderdelen beschouwd kunnen worden (b.v. snijschijf, spanfl ens) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).
Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.
Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwij zingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:
- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 411383_2107) als bewij s van de aankoop klaar te houden.
NL BE
- Gelieve het artikelnummer uit het typeplaatje.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krij gt dan bij komende informatie over de afhandeling van uw klacht.
- Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorge-daan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermij den, maakt u on-voorwaardelij k uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij ze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefi liaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd en met een aanwij zing op het defect naar ons servicefi liaal te zenden.
Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver-
zendingswij ze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.
Service-Center
NL Service Nederland Tel.: 0800 0249630
E-Mail: grizzly@lidl.nl
IAN 411383_2107
BE Service België
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 411383_2107
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Accu-haakse slijpmachine bouwserie PWSA 20-Li D4
Serienummer 000001 - 275000
is overeenkomstig met de hierna volgende, van toepassing zij nde EU-richtlij nen:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-3:2011/A13:2015 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
