Type de produit	Meuleuse d'angle sans fil
Marque	Parkside
Modèle	PWSAP 20Li C3
Tension nominale	20 V
Vitesse à vide	10 000 min⁻¹
Diamètre du disque	125 mm
Épaisseur max du disque	8 mm
Filetage de l'arbre	M14
Type de batterie	Lithium-ion
Capacité de la batterie	4 Ah
Tension de la batterie	20 V
Chargeur	PLG 20 C3
Tension d'entrée du chargeur	230-240 V~ / 50 Hz
Puissance du chargeur	120 W
Temps de charge (4 Ah)	60 min
Niveau de pression acoustique	84,6 dB(A)
Niveau de puissance acoustique	95,6 dB(A)
Fonctions principales	Meulage, tronçonnage, brossage métallique
Applications interdites	Ponçage au papier de verre, polissage
Capot de protection	Oui (meulage et tronçonnage)
Poignée auxiliaire	Oui, montable à gauche, droite, haut
Blocage d'arbre	Oui
Garantie outil	5 ans
Garantie batterie	1 an

Veelgestelde vragen - PWSAP 20Li C3 PARKSIDE

Hoe vervang ik de slijpschijf ?

Druk op de spindelvergrendelknop (1) om de spindel te blokkeren. Schroef de spanflens (12) los met de steeksleutel (7) door tegen de klok in te draaien. Vervang de schijf, schroef de spanflens vervolgens met de klok mee vast terwijl u de spindelvergrendeling ingedrukt houdt.

Welke beschermkap gebruiken voor doorslijpen ?

Voor doorslijpen moet u de beschermkap voor doorslijpen (8b) op de beschermkap voor slijpen (8a) monteren. Lijn de tanden uit en draai de kap met de klok mee tot hij vastklikt.

Welke accu's zijn compatibel met deze slijper ?

Deze slijper is compatibel met Parkside 20 V accu's uit de X 20 V Team serie, met name de modellen PAP 20 B1 (2 Ah) en PAP 20 B3 (4 Ah). Gebruik alleen accu's die door de fabrikant worden aanbevolen.

Hoe laad ik de accu op ?

Plaats de accu in de lader PLG 20 C3 (18). Sluit de lader aan op een stopcontact. De rode LED geeft aan dat er wordt geladen; de groene LED geeft aan dat de accu volledig is opgeladen. De laadtijd is ongeveer 60 minuten voor een 4 Ah accu.

Wat te doen bij een storing ?

Schakel het gereedschap onmiddellijk uit en verwijder de accu. Laat het apparaat controleren en repareren door een gekwalificeerde monteur voordat u het opnieuw gebruikt. Probeer niet zelf het inwendige van het product te repareren.

Kan ik deze slijper gebruiken voor polijsten ?

Nee, deze haakse slijper is niet geschikt voor schuren met schuurpapier of polijsten. Hij is alleen ontworpen voor slijpen, doorslijpen en metaalborstelen.

Hoe stel ik de extra handgreep af ?

De extra handgreep (6) kan op de schroefdraad (2) aan de linkerkant, rechterkant of bovenkant van de slijper worden geschroefd, afhankelijk van uw werkoorkeur. Draai hem stevig vast voor gebruik.

Wat zijn de restrisico's ?

Zelfs bij correct gebruik blijven er risico's bestaan: trillingen die bij langdurig gebruik de gezondheid kunnen beïnvloeden, projecties van deeltjes, en hoog geluid. Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming.

Hoe reinig ik de slijper ?

Schakel het gereedschap uit en verwijder de accu. Reinig de behuizing met een droge doek. Gebruik een zachte borstel voor moeilijk bereikbare plaatsen. Zorg ervoor dat er geen vloeistof in het inwendige dringt. Reinig regelmatig de ventilatieopeningen.

Wat is de garantie op dit gereedschap ?

De slijper heeft een garantie van 5 jaar vanaf de aankoopdatum. De accu heeft 1 jaar garantie. Bewaar de kassabon als aankoopbewijs. De garantie dekt materiaal- en fabricagefouten, maar geen normale slijtage.

GEBRUIKSAANWIJZING PWSAP 20Li C3 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

AKUMULATOROWA SZLIFIERKA KĄTOWA 20 V

Gebruikte waarschuwingen en symbolen ...... Pagina 92

Inleiding.... Pagina 93

Beoogd gebruik.... Pagina 93

Leveringsomvang ...... Pagina 93

Onderdelenbeschrijving. Pagina 94

Technische gegevens ...... Pagina 94

Veiligheidsaanwijzingen ...... Pagina 96

Algemene veiligheidsaanwijzingen voor elektrische apparaten ...... Pagina 96

Veiligheidsaanwijzingen voor slijpers. Pagina 99

Veiligheidsaanwijzingen voor haakse slijpmachines ...... Pagina 99

Vermindering van trillingen en geluid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 104

Wat te doen in noodgevallen ...... Pagina 105

Overige risico's ...... Pagina 105

Veiligheidsaanwijzingen voor opladers.... Pagina 106

Voor het eerste gebruik ...... Pagina 107

Accessoires ...... Pagina 107

Bediening....Pagina 107

Accu verwijderen/plaatsen ...... Pagina 107

Ladingsniveau accu controleren. ...... Pagina 107

Accu opladen.... Pagina 107

Extra handgreep aanbrengen/verwijderen.... Pagina 108

Beschermingskap voor slijpwerkzaamheden instellen.... Pagina 108

Beschermingskap voor doorslijpen aanbrengen ...... Pagina 109

Beschermingskap voor doorslijpen verwijderen.... Pagina 109

Beschermingskap voor slijpwerkzaamheden verwijderen ...... Pagina 109

Beschermingskap voor doorslijpen bevestigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 110

Inzetgereedschap plaatsen/verwijderen.... Pagina 110

In- en uitschakelen ...... Pagina 111

Proefdraaien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 112

Tips voor het werken met het product ...... Pagina 112

Slijpen ...... Pagina 112

Staalborstels.... Pagina 113

Doorslijpen.... Pagina 113

Schoonmaken en onderhoud ...... Pagina 113

Schoonmaken ...... Pagina 113

Onderhoud ...... Pagina 114

Reparatie ...... Pagina 114

Opbergen ...... Pagina 114

Transport ...... Pagina 114

Afvoer.... Pagina 115

Garantie ...... Pagina 116

EG-verklaring van overeenstemming.... Pagina 117

Gebruikte waarschuwingen en symbolenIn deze gebruiksaanwijzing, op de verpakking en op het typeplaatje worden de volgende waarschuwingen gebruikt:
	Lees de gebruiksaanwijzing.		Schakel het product uit en verwijder de accu voordat u accessoires verwisselt, het product schoonmaakt of het niet denkt te zullen gebruiken.
	Waarschuwingen en veiligheidsaanwijzingen naleven!		Bescherm de accu tegen hitte en langdurig, intens zonlicht.
	Gebruik het product alleen in droge binnenruimtes.		Bescherm de accu tegen water en vocht.
	Draag veiligheidsschoenen. Bescherm de accu tegen vuur.
	Draag gehoorbescherming! Beschermingsklasse II (dubbele isolatie)
	Draag een veiligheidsbrill Wisselstroom/-spanning
	Stekker eruit trekken Gelijkstroom/-spanning
	Draag een veiligheidshelm!	T3.15A	Dunne smeltzekering
	Gebruik een stofmasker! Niet toegestaan voornatslijpen
	Niet voor doorsnijden. Niet gebruiken indien beschadigd.
	Alleen voor voorslijpen/alleen voor slijpen		Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

ACCU-HAAKSE SLIJPMACHINE

20 V

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Deze accu-haakse slijpmachine (hierna "product" of "elektrisch apparaat" genoemd) is geschikt voor de volgende werkzaamheden:

Doorslijpen
■ Droogslijpen van metaal/beton/tegels
■ Staalborstelen van metalen

Het product is niet bestemd voor andere toepassingen (bijv. slijpen met ongeschikte slijpwerktuigen, slijpen met een koelmiddel, slijpen of doorslijpen van gevaarlijke stoffen zoals asbest) dan welke hier zijn beschreven.

Het product is niet geschikt voor schuren en polijsten.

Gebruik altijd inzetgereedschap in overeenstemming met de beoogde toepassing! Houd bij de koop en het gebruik van inzetgereedschap de hand aan de technische eisen van het product (zie "Technische gegevens").

Andere manieren van gebruik of veranderingen van het product worden beschouwd als onjuist en kunnen risico's zoals levensgevaar, verwondingen en beschadigingen met zich meebrengen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde. Het product is niet bestemd voor commercieel gebruik of voor andere toepassingen.

Leveringsomvang

⚠ WAARSCHUWING!

Zowel het product als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1x Accu-haakse slijpmachine 20 V PWSAP 20-Li C3
1x Extra handgreep
1x Slijpschijf (voorgemonteerd)
1x Beschermingskap voor doorslijpen
1x Beschermingskap voor slijpwerkzaamheden (voorgemonteerd)
1x Spansleutel (in de extra handgreep)
1x Accu PAP 20 B3 *
1x Snellader PLG 20 C3 *
1x Draagkoffer
1x Gebruiksaanwijzing

Onderdelenbeschrijving

Afbeelding A:

1 Spindelblokkeerknop
2 Schroefdraad extra handgreep
3 Aan/uit-schakelaar
4 Handgreep
5 Accu *
6 Extra handgreep (met spansleutelhouder)
7 Spansleutel
8 Beschermingskap, 2x
8a Beschermingskap voor slijpwerkzaamheden
8b Beschermingskap voor doorslijpen
9 Pijl voor de draairichting (op de beschermingskap)
10 Spindel
11 Steunflens
12 Spanflens (met bevestigingsclip)
13 Zekeringsring
14 Pijl voor de draairichting (op de haakse slijpmachine)

Afbeelding B:

5 Accu *
15 Ontgrendelknop accu
16 Toets (ladingsniveau)
17 Ladingsniveau-LEDs (rood/oranje/groen)

Afbeelding C:

5 Accu *
18 Oplader (snellader) *
19 Aansluitsnoer met netstekker
20 Oplaadcontrole-LED - Groen
21 Oplaadcontrole-LED - Rood

Zonder afbeelding:

22 Draagkoffer

Technische gegevens

Accu-haakse

slijpmachine PWSAP 20-Li C3

Nominale spanning: 20 V ---
Nominaal toerental: 10000 min -1
Diameter van het
inzetgereedschap: ∅ 125 mm
Schijfdikte: max. 8 mm
Spindeldraad: M14

Accu PAP 20 B3 \*

Energiewaarde: 80 Wh

Aantal accucellen: 10

Snellader PLG 20 C3 \*

Ingang:

Nominale spanning: 230–240 V\~

Nominale frequentie: 50 Hz

Nominaal vermogen: 120 W

Zekering (intern): 3,15 A/T3.15A

Uitgang:

Nominale spanning: 21,5 V ---

Laadstroom: 4,5 A

Accutype PAP 20 B3, 4,0 Ah (apart verkrijgbaar): 60 minuten
Accutype PAP 20 B1, 2,0 Ah (apart verkrijgbaar): 45 minuten

Aanbevolen omgevingstemperatuur:

Tijdens het opladen: +4 tot +40 °C

Tijdens het gebruik: +4 tot +40 °C

Tijdens opslag: +20 tot +26 °C

Geluidsemissiewaarden

De gemeten waarden zijn vastgesteld in overeenstemming met EN 60745. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat bedraagt meestal:

Geluidsdrukniveau L _pA : 84,6 dB(A)

Onzekerheid K_pA : 3 dB

Geluidsvermogensniveau LWA: 95,6 dB(A)

Onzekerheid K_WA : 3 dB

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld conform EN 60745:

Hoofdhandgreep:

Hand-/armtrillingen a_h,AG : 3,396 m/s ^2

Onzekerheid K: 1,5 m/s²

Extra handgreep:

Hand-/armtrillingen a_h,AG : 3,744 m/s ^2

Onzekerheid K: 1,5 m/s²

De aangegeven waarden hebben betrekking op oppervlakteslijpen. Andere toepassingen kunnen andere trillingsemissiewaarden veroorzaken.

WAARSCHUWING!

Draag gehoorbescherming!

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook voor een voorlopige inschatting van de belasting worden gebruikt.

WAARSCHUWING!

De trillings- en geluidsemissies kunnen tijdens het daadwerkelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder om welk soort werkzaamheden het gaat. Probeer om de trillings- en geluidsbelasting zo klein mogelijk te houden. U kunt bijvoorbeeld om de trillingsbelasting te verminderen tijdens het gebruik van het apparaat handschoenen dragen en een grens stellen aan de tijd dat u het apparaat gebruikt. Daarbij dient u rekening te houden met alle aspecten van de gebruikscyclus (bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar niet feitelijk wordt belast).

Veiligheids- aanwijzingen

- Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen en aanwijzingen. Het zich niet houden aan de veiligheids- en andere aanwijzingen kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "Elektrisch apparaat" heeft betrekking op elektrische apparaten, die op het elektriciteitsnet zijn aangesloten (met aansluitsnoer) of op elektrische apparaten die op een accu werken (zonder aansluitsnoer).

Veiligheid op de werkplek

1) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.

2) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.

3) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

1) De netstekker van het elektrische apparaat moet in het stopcontact passen. Aan de netstekker mag op geen enkele manier iets worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten. Ongewijzigde netstekkers en passende stopcontacten verminderen het risico op elektrische schokken.

2) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.

3) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

4) Gebruik het snoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen van het apparaat. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

5) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer geschikt voor werken buitenshuis vermindert het risico op elektrische schokken.
6) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van een elektrisch apparaat kan ernstige verwondingen veroorzaken.
2) Draag persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.

3) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar hebt of het apparaat op de stroomvoorziening aansluit terwijl het al is ingeschakeld, dan kan dit ongevallen veroorzaken.
4) Verwijder inzetgereedschap of schroefsleutels voordat u het elektrische apparaat inschakelt. Gereedschappen of sleutels die zich in een draaiend onderdeel van het apparaat bevinden, kunnen letsel veroorzaken.
5) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.
6) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
7) Als stofafzuig- en opvangvoorzieningen voor stof kunnen worden aangebracht, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.

Gebruik en behandeling van het elektrische apparaat

1) Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
2) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
3) Trek de netstekker uit het stopcontact en/of verwijder de accu, voordat u instellingen van het apparaat verandert, een hulpstuk verwisselt of het apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.
4) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat nooit gebruiken door personen die er niet mee vertrouwd zijn of die deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5) Onderhoud elektrische apparaten zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen zijn gebroken of zodanig zijn beschadigd dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór gebruik van het apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.
6) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.
7) Gebruik elektrische apparaten, accessoires, inzetgereedschap, etc. zoals in deze aanwijzingen is aangegeven. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.

Gebruik en behandeling van een op een accu werkend apparaat

1) Laad accu's alleen op met opladers die door de fabrikant worden aanbevolen. Bij een oplader die geschikt is voor een bepaald soort accu's, bestaat brandgevaar als deze met andere soorten accu's wordt gebruikt.
2) Gebruik in de elektrische apparaten alleen accu's die daarvoor zijn bestemd. Gebruik van andere accu's kan letsel en brandgevaar veroorzaken.

3) Houd de niet gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven, of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting tussen accupolen kan brandwonden of brand veroorzaken.
4) Bij onjuist gebruik kan vloeistof uit de accu naar buiten lekken. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, raadpleeg dan bovendien een arts. Lekkende vloeistof kan irritatie van de huid of brandwonden veroorzaken.

Service

1) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Op die manier blijft de veiligheid van het elektrische apparaat gewaarborgd.

- Veiligheidsaanwijzingen voor slijpers

⚠ WAARSCHUWING!

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten en metaal kunnen schadelijk zijn voor de gezondheid.
Het aanraken of inademen van deze stoffen kan een bedreiging vormen voor de bedienaar of zich in de buurt bevindende personen.

⚠ WAARSCHUWING!

Draag een veiligheidsbril en een stofmasker!

- Veiligheidsaanwijzingen voor haakse slijpmachines

Algemene veiligheidsaanwijzingen voor slijpen, werken met staalborstels en doorslijpen

1) Dit elektrische apparaat kan worden gebruikt als slijper, staalborstelen doorslijpapparaat. Neem alle veiligheidsaanwijzingen, andere aanwijzingen, afbeeldingen en gegevens in acht, die u bij het apparaat ontvangt. Als u zich niet houdt aan de volgende aanwijzingen kan dit elektrische schokken, brand en/of ernstige verwondingen tot gevolg hebben.
2) Dit elektrische apparaat is niet geschikt voor schuren en polijsten. Gebruik van het elektrische apparaat op een wijze waarvoor het niet bestemd is, kan gevaarlijk zijn en verwondingen veroorzaken.
3) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische apparaat zijn voorzien en worden aanbevolen. Alleen het feit dat u accessoires aan uw elektrische apparaat kunt bevestigen, garandeert nog geen veilig gebruik.

4) Het toegestane toerental van het inzetgereedschap moet ten minste net zo hoog zijn als het op het elektrische apparaat aangegeven maximale toerental. Accessoires die gebruikt worden bij hoger toerental dan is toegestaan, kunnen breken en rondgeslingerd worden.
5) De buitendiameter en dikte van het inzetgereedschap moeten overeenkomen met de maataanduidingen van uw elektrische apparaat. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd.
6) Inzetgereedschap met een schroefdraadaansluiting moet nauwkeurig op de schroefdraad van de slijpspindel passen. Bij inzetgereedschap dat met een flens wordt gemonteerd, moet de diameter van de opening van het inzetgereedschap op de opnamediameter van de flens passen. Inzetgereedschap dat niet nauwkeurig op het elektrische apparaat is bevestigd, draait ongelijkmatig, trilt zeer sterk en kan leiden tot controleverlies.

7) Gebruik geen beschadigd inzetgereedschap. Controleer voor ieder gebruik inzetgereedschap, zoals slijpschijven, op splinters en barsten, afbraamschijven op barsten, (sterke) slijtage, staalborstels op losse of gebroken draden. Als het elektrische apparaat of het inzetgereedschap valt, controleer dan of het is beschadigd of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, houd dan zich in de buurt bevindende personen buiten het vlak van het draaiende inzetgereedschap en laat het apparaat 1 minuut lang op het maximale toerental draaien. Dit is lang genoeg voor beschadigd inzetgereedschap om te breken.

8) Draag een persoonlijke veiligheidsuitrusting. Gebruik naargelang de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag, indien nodig, een stofmasker, gehoorbescherming, veiligheidshandschoenen of een voorschoot dat u beschermt tegen kleine slijpen materiaaldeeltjes. Ogen moeten beschermd worden tegen rondvliegende stukjes die ontstaan bij de diverse toepassingen. Stof- en longbeschermingsmaskers moeten het stof wegfilteren, dat bij gebruik ontstaat. Als u lang wordt blootgesteld aan luid geluid, kun u gehoorbeschadiging oplopen.

9) Zorg ervoor dat andere personen op een veilige afstand van uw werkbereik blijven. Iedereen die het werkbereik betreedt moet een persoonlijke veiligheidsuitrusting dragen. Er kunnen brokstukken van het werkstuk of van gebroken inzetgereedschap wegvliegen en ook buiten het directe werkbereik letsel veroorzaken.
10) Als u werkzaamheden uitvoert, waarbij het inzetgereedschap verborgen stroomleidingen kan raken, houd dan het elektrische apparaat uitsluitend vast aan de geïsoleerde grepen. Door contact met onder spanning staande leidingen kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en daardoor elektrische schokken veroorzaken.
11) Leg het elektrische apparaat nooit neer, voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak waarop u het gereedschap neerlegt, waardoor u de controle over het elektrische apparaat kunt verliezen.
12) Laat het elektrische apparaat niet draaien als u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden gegrepen, waardoor het inzetgereedschap uw lichaam kan binnendringen.
13) Maak de ventilatiesleuven van het elektrische apparaat regelmatig schoon. De motorventilatie trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

14) Gebruik het elektrische apparaat niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken ontbranden. 15) Gebruik geen inzetgereedschap dat vloeibaar koelmiddel vereist. Gebruik van water of andere vloeibare koelmiddelen kan elektrische schokken veroorzaken.

Overige veiligheidsaanwijzingen voor alle toepassingen – terugslag en overeenkomstige veiligheidsaanwijzingen:

Terugslag is de plotselinge reactie als gevolg van vasthakend of blokkerend draaiend inzetgereedschap, zoals slijpschijven, afbraamschijven, staalborstels enz. Vasthaken of blokkeren leidt tot abrupt stoppen van het draaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrische apparaat tegen de draairichting van het inzetgereedschap op de plaats van de blokkering versneld.

Als een slijpschijf bijv. in het werkstuk haakt of blokkeert, kan de kant van de slijpschijf die in het werkstuk invalt vastlopen, waardoor de slijpschijf kan uitbreken of terugslag kan veroorzaken. De slijpschijf beweegt zich dan naar de bediener toe of van hem weg, naargelang de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische apparaat. Dit kan door worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder wordt beschreven.

1) Houd het elektrische apparaat goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, als deze beschikbaar is, om bij hoge toerentallen de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
2) Breng uw hand nooit in de nabijheid van draaiend inzetgereedschap. Het inzetgereedschap kan bij een terugslag uw hand raken.
3) Vermijd met uw lichaam het bereik waarin het elektrische apparaat zich bij terugslag beweegt. De terugslag drijft het elektrische apparaat in tegenovergestelde richting van de beweging van de slijpschijf op de plaats van de blokkering.
4) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe kanten enz. Voorkom dat inzetgereedschap tegen het werkstuk botst en vastloopt. Draaiend inzetgereedschap heeft de neiging bij hoeken, scherpe randen en als het afketst, klem te gaan zitten. Dit veroorzaakt controleverlies of terugslag.
5) Gebruik geen ketting- of getand zaagblad. Dergelijke inzetgereedschap veroorzaakt vaak terugslag of verlies van de controle over het elektrische apparaat.

Bijzondere veiligheidsaanwijzingen voor slijpen en doorslijpen

1) Gebruik uitsluitend de voor uw elektrische apparaat toegestane slijpschijven en de voor deze slijpschijven voorziene beschermingskap. Slijpschijven die niet bestemd zijn voor het elektrische apparaat kunnen niet voldoende worden afgeschermd en zijn onveilig.
2) Verdiepte slijpschijven moeten zodanig worden gemonteerd dat het schijfvlak niet over het vlak van de rand van de beschermingskap uitsteekt. Een ondeskundig gemonteerde slijpschijf die uitsteekt buiten de rand van de beschermingskap, kan onvoldoende afgeschermd worden.
3) De beschermingskap moet stevig aan het elektrische apparaat zijn bevestigd en voor de hoogst mogelijke veiligheid zodanig zijn afgesteld, dat een zo klein mogelijk deel van de slijpschijf open naar de bediener wijst. De beschermingskap helpt om de bediener te beschermen tegen brokstukken, toevallig contact met de slijpschijf alsmede tegen vonken, die kleding kan laten ontbranden.
4) Slijpschijven mogen uitsluitend voor de aanbevolen toepassingsmogelijkheden worden gebruikt. Bijvoorbeeld: Slijp nooit met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het verwijderen van materiaal met de zijkant van de schijf. Deze slijpschijven kunnen breken door zijwaartse krachtinwerking.

5) Gebruik altijd onbeschadigde spanflenzen van de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen ondersteunen de slijpschijf en verminderen dus het gevaar voor breken van slijpschijven. Flenzen voor doorslijpschijven kunnen zich anders zijn dan flenzen voor andere slijpschijven.
6) Gebruik geen versleten slijpschijven van grotere elektrische apparaten. Slijpschijven voor grotere elektrische apparaten zijn niet ontworpen voor de hogere toerentallen van kleineren elektrische apparaten en kunnen breken.

Overige bijzondere veiligheidsaanwijzingen voor doorslijpen

1) Vermijd blokkeren van de doorslijpschijf of een te hoge werkdruk. Voer geen overmatig diepe zaagsneden uit. Een overbelasting van de doorslijpschijf verhoogt de kans op kantelen of blokkeren en daarmee de mogelijkheid van terugslag of breuk van de slijpschijf.
2) Vermeid het bereik voor en achter de draaiende doorslijpschijf. Als de doorslijpschijf in het werkstuk van u weg beweegt, kan het elektrische apparaat in geval van terugslag door de draaiende schijf direct naar u worden geslingerd.

3) Als de doorslijpschijf vastloopt of u het werk onderbreekt, schakel dan het apparaat uit en houd het stil totdat de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de zaagsnede te trekken omdat dit terugslag kan veroorzaken. Onderzoek wat de oorzaak is van het klemmen en probeer dat te verhelpen.
4) Schakel het elektrische apparaat niet opnieuw in, zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het maximale toerental bereiken, voordat u de voorzichtig verder gaat met de snede. Doet u dat niet dan kan de schijf vast blijven zitten, uit het object springen waaraan u werkt, of een terugslag veroorzaken.
5) Ondersteun platen of grote werkstukken om het risico van terugslag door een vastgeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de kant.
6) Wees vooral voorzichtig met "duiksnedes" in bestaande muren of andere niet zichtbare locaties. Een duikende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Aanvullende veiligheidsaanwijzingen voor werkzaamheden met staalborstels – Bijzondere veiligheidsaanwijzingen voor werkzaamheden met staalborstels

1) Let erop dat de staalborstel ook tijdens gewoon gebruik stukjes draad verliest. Overbelast de draden niet door een te hoge werkdruk. Wegvliegende stukjes draad kunnen zeer makkelijk door dunne kleding en/of de huid dringen.

2) Als er een beschermingskap wordt aanbevolen, zorg er dan voor dat beschermingskap en staalborstel elkaar niet kunnen raken. De diameter van kom- en penseelborstels kan door de werkdruk en centrifugaalkracht groter worden.

Aanvullende veiligheidsaanwijzingen voor haakse slijpmachine

1) Gebruik uitsluitend slijpschijven waarvan het aangegeven toerental ten minste net zo hoog is als het op het typeplaatje van het product aangegeven toerental.

2) Onderwerp de doorslijp- of slijpschijf voor gebruik aan een visuele inspectie. Gebruik geen beschadigde of vervormde schijven. Vervang een versleten schijf.

3) Let erop dat bij slijpen ontstane vonken geen gevaar vormen doordat ze bijv. personen raken of ontvlambare stoffen ontsteken.

4) Draag bij slijpen altijd een veiligheidsbril, veiligheidshandschoenen, adembescherming en gehoorbescherming.

5) Houd nooit uw vingers tussen de schijf en de vonkbescherming of in de buurt van de beschermingskap. Er bestaat gevaar voor beknelling.

6) De draaiende onderdelen van het product kunnen om functionele redenen niet worden afgedekt. Werk daarom voorzichtig en zet het werkstuk goed vast om te vermijden dat het wegglijdt waardoor uw handen met de doorslijp- of slijpschijf in contact zouden kunnen komen.

7) Het werkstuk wordt tijdens het slijpen heet. Raak de bewerkte plaats niet aan; laat deze afkoelen. Er bestaat verbrandingsgevaar. Gebruik geen koelmiddelen en dergelijke.

8) Werk niet met het product als u moe bent of na het innemen van alcohol of tabletten. Las altijd tijdig werkonderbrekingen in.

9) Schakel het product uit en haal voor alle werkzaamheden de accu uit het apparaat.

- Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke veiligheidsuitrusting om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te reduceren:

• Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen is beschreven.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.
• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.

Houd het product stevig vast aan de handgrepen/greepvlakken.
Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).
Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.

- Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen in en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Als het product niet goed werkt, schakel het dan onmiddellijk uit en verwijder de accu. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

Overige risico's

Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:

Schade aan de gezondheid door trillingsemissies in die gevallen waarin het product langdurig wordt gebruikt, onjuist wordt gehanteerd en onvoldoende wordt onderhouden.
Lichamelijk letsel en materiële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.
Gevaar voor letsel en materiële schade veroorzaakt door rondvliegende voorwerpen.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze het product bedienen!

- Veiligheidsaanwijzingen voor opladers

- Dit apparaat mag door kinderen vanaf 8 jaar en door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en/of kennis alleen worden gebruikt als ze onder toezicht staan of geïnstrueerd zijn met betrekking tot veilig gebruik van het apparaat en begrepen hebben welke gevaren uit dat gebruik voortvloeien.

Kinderen mogen niet met het apparaat spelen.

Schoonmaken en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd tenzij ze onder toezicht staan.

■ Laad niet-oplaadbare batterijen nooit opnieuw op. Het niet opvolgen van deze tip leidt tot gevaar.

■ Als het aansluitsnoer is beschadigd, moet dit worden vervangen door de fabrikant, zijn klantenservice hiervan of een vergelijkbaar gekwalificeerd persoon, om gevaar te voorkomen.

Bescherm elektrische onderdelen tegen vocht. Dompel deze nooit onder in water of andere vloeistoffen om een elektrische schok te vermijden. Houd het apparaat nooit onder stromend water. Neem de aanwijzingen voor schoonmaken, onderhoud en reparatie in acht.

■ Het apparaat is alleen bestemd voor gebruik binnenshuis.

OPGELET! Deze oplader is uitsluitend bestemd voor het opladen van accu's van de hieronder genoemde types:

Parkside 20 V accu

PAP 20 B1 2 Ah 5 cellen

PAP 20 B3 4 Ah 10 cellen

■ Een op dit moment geldige lijst van batterijcompatibiliteit vindt u op www.lidl.de/akku.

● Voor het eerste gebruik

Accessoires

Voor veilig en correct gebruik van dit product zijn onder andere de volgende hulpstukken zoals bijvoorbeeld werktuigen en inzetgereedschap nodig:

Slijpschijf
Doorslijpschijf
■ Beschermingskap voor doorslijpen
Beschermingskap voor slijpwerkzaamheden
Staalborstel

Werktuigen en inzetgereedschap zijn verkrijgbaar bij de vakhandel. Houd bij aankoop altijd de hand aan de technische eisen die het product stelt (zie "Technische gegevens").

Als u ergens niet zeker van bent, vraag dan advies van een gekwalificeerde vakman en laat u door uw vakhandelaar voorlichten.

TIP

In deze gebruiksaanwijzing vindt u informatie en tips over verschillende soorten inzetgereedschap en waarvoor u deze kunt gebruiken. Het afgebeelde inzetgereedschap is niet inbegrepen in de leveringsomvang (zie "Leveringsomvang") maar toont de toepassingsmogelijkheden van dit product.

WAARSCHUWING

Gebruik geen accessoires die niet door Parkside worden aanbevolen. Dit kan elektrische schokken of brand veroorzaken.

Passende accu's en opladers

Parkside X 20 V Team-accu en oplader

Bediening

Accu verwijderen/plaatsen

Accu verwijderen: Druk op de ontgrendelknop van de accu 15. Verwijder de accu 5 (afb. D).

Accu plaatsen: Richt de a 5 naar de greep en schuif hem in het apparaat. Zorg ervoor dat de accu hoorbaar vastklikt. De accu kan slechts in één richting in het product worden geplaatst.

Ladingsniveau accu controleren

(Afb. B)

Ladingsniveau accu testen: Druk op taels 16. De ladingsniveau-LEDs 17 lichten op:

Ladingsniveau-LEDs 17

Ladingsniveau

Rood/oranje/groen Maximaal

Rood/oranje Gemiddeld

Rood Laag

Accu opladen

(Afb. C)

TIP

U kunt de a 5 te allen tijde opladen zonder dat u daarmee de levensduur negatief beïnvloedt.

Onderbreking van het oplaadproces beschadigt de accu 5 niet.

Laad de a 5 voor gebruik op als het ladingsniveau gemiddeld of laag is.

De oplaadcontrole-LEDs (grd20 en rood 21) geven de status van de oplader 18 en de accu 5 aan:

LED Status

Rode LED brandt Accu wordt opgeladen
Groene LED brandt Accu volledig opgeladen
Groene en rode LEDs knipperen Accu defect
Rode LED knippert Accu te warm of te koud
Groene LED brandt (zonder accu)	Oplader klaar voor gebruik

Plaats de ac5 in de oplader 18.
■ Steek de netstekker van het aansluitsn 19 van de oplader 18 in het stopcontact.
Als de a 5 volledig is opgeladen: Verwijder de accu uit de oplader 18. Trek daarna de netstekker van het aansluitsnoer 19 van de oplader uit het stopcontact.

Extra handgreep aanbrengen/verwijderen

(Afb. E)

TIP

Het product mag alleen worden gebruikt als de extra handgreep 6 is aangebracht.
■ Schroef de extra handgre 6, afhankelijk ven het te verrichten werk, vast in de schroefdraad voor die extra handgreep 2 links (a), rechts (b) of bovenop (c) het product.

- Beschermingskap voor slijpwerkzaamheden instellen

(Afb. F)

⚠ WAARSCHUWING!

Voor het aanpassen van de beschermingskap voor slijpwerkzaamheden 8a: Schakel het product uit. Verwijder de accu 5 uit het product om onbedoeld starten van het product te voorkomen. Laat het product afkoelen voordat u aanpassingen aanbrengt!

⚠️ VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Draag veiligheidshandschoenen. Wees voorzichtig bij het hanteren van de beschermingskap voor slijpwerkzaamheden 8a omdat u bekneld kunt raken tussen de beschermingskap en de schijf.

TIP

Het product mag uitsluitend met gemonteerde beschermingskap worden gebruikt.

Stel de beschermingskap voor slijpwerkzaamheden 8a zodanig af dat rondvliegende vonken of loskomende delen de gebruiker en omstanders niet kunnen raken.
De beschermingskap voor slijpwerkzaamheden 8a moet ook zodanig worden afgesteld, dat de rondvliegende vonken geen brandbare delen, ook niet in de omgeving, laten ontbranden.

Draai de beschermingskap voor slijpwerkzaamheden 8a in de vereiste stand. Bij iedere keer als u de beschermingskap 30° heeft gedraaid, voelt en hoort u dat de beschermingskap voor slijpwerkzaamheden vastklikt. Gebruik het product alleen als de beschermingskap voor slijpwerkzaamheden goed bevestigd is.

- Beschermingskap voor doorslijpen aanbrengen

TIP

Voor doorslijpen moet u de beschermingskap voor doorslijpen 8b op de beschermingskap voor slijpwerkzaamheden 8a bevestigen.

WAARSCHUWING!

Voor het bevestigen of verwijderen van de beschermingskap voor doorslijpen 8b: Schakel het product uit. Verwijder de accu 5 uit het product om onbedoeld starten van het product te voorkomen. Laat het product afkoelen voordat u de beschermingskap voor doorslijpen te bevestigen of te verwijderen!

Schakel het product uit. Verwijder de a 5 uit het product om onbedoeld starten van het product te voorkomen.
Verwijder, indien nodig, de slijp-/doorslijpschijf (zie "Inzetgereedschap plaatsen/verwijderen").
Lijn de tand aan de zijkant van de beschermingskap voor doorslijpen 8b uit met de beschermingskap voor slijpwerkzaamheden 8a.
Draai de beschermingskap voor doorslijpen 8b met de wijzers van de klok mee totdat u voelt dat de vergrendeling van de beschermingskap voor doorslijpen vastklikt (afb. 1).
- Controleer of de beschermingskap voor doorslijpen 8b goed vastzit.

- Beschermingskap voor doorslijpen verwijderen

Schakel het product uit. Verwijder de accu 5 uit het product om onbedoeld starten van het product te voorkomen.

■ Verwijder, indien nodig, de slijp-/doorslijpschijf (zie "Inzetgereedschap plaatsen/verwijderen").
Duw de vergrendeling van de beschermingskap voor doorslijpen 8b naar buiten. Draai de beschermingskap voor doorslijpen tegen de wijzers van de klok in (afb. I).

- Beschermingskap voor slijpwerkzaamheden verwijderen

WAARSCHUWING!

Voor het bevestigen of verwijderen van de beschermingskap voor slijpwerkzaamheden 8a: Schakel het product uit. Verwijder de accu 5 uit het product om onbedoeld starten van het product te voorkomen. Laat het product afkoelen voordat u de beschermingskap voor slijpwerkzaamheden te bevestigen of te verwijderen!

Schakel het product uit.
■ Verwijder de a 5 uit het product om onbedoeld starten van het product te voorkomen.
■ Verwijder, indien nodig, de slijp-/doorslijpschijf (zie "Inzetgereedschap plaatsen/verwijderen").
■ Verwijder de steunfl 11.
■ Verwijder de zekeringsr13 uit de sleuf van de aluminium kop.

TIP

Mocht de zekeringsr13 vastzitten, draai de beschermingskap voor slijpwerkzaamheden 8a een paar maal heen en terug om de zekeringsring 13 te verschuiven. U kunt daarvoor ook een werktuig (bijv. een tang, schroevendraaier) gebruiken (afb. J).

Draai de beschermingskap voor slijpwerkzaamheden 8a met de wijzers van de klok mee tot de opening van de beschermingskap gericht is op de behuizing van het product. Trek de tand van de beschermingskap voor slijpwerkzaamheden uit de opname van de aluminium kop.

- Beschermingskap voor doorslijpen bevestigen

Schakel het product uit. Verwijder de accu 5 uit het product om onbedoeld starten van het product te voorkomen.
Als de opening van de beschermingskap gericht is op de behuizing van het product, plaatst u de beschermingskap voor slijpwerkzaamheden 8a in de opname van de aluminium kop. De tand van de beschermingskap moet uitgelijnd zijn met de uitsparing in de opname.
Duw de beschermingskap voor slijpwerkzaamheden 8a zo diep mogelijk in de opname. Draai de beschermingskap voor slijpwerkzaamheden met de wijzers van de klok mee tot deze vastklikt.
Plaats de zekeringsr13 in de sleuf van de aluminiumkop om de beschermingskap voor slijpwerkzaamheden 8a te vergrendelen (afb. J).
- Controleer of de beschermingskap voor slijpwerkzaamheden 8a stevig bevestigd is.

TIP

In de extra handgre 6, bevindt zich een spansleutel 7. De spansleutel kan (als aanvulling op de bevestigingsclip) worden gebruikt om de spanflens 12 los of vast te draaien.

- Inzetgereedschap plaatsen/ verwijderen

WAARSCHUWING!

Schakel het product uit, verwijder de accu 5 en laat het product afkoelen voordat u aanpassingen uitvoert!

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Houd uw handen uit de buurt van het inzetgereedschap als het product wordt gebruikt. Het inzetgereedschap beweegt nog enige tijd nadat het product is uitgeschakeld. Raak nog bewegend inzetgereedschap niet aan en rem het ook niet af.

WAARSCHUWING!

Activeer de spindelblokkeerkr 1, nooit als de spindel 10 draait! De pijlrichting op het inzetgereedschap moet overeenkomen met de pijl voor de draairichting (9 of 14).

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Gebruik uitsluitend door de fabrikant aanbevolen inzetgereedschap. Gebruik van ander inzetgereedschap en andere accessoires kan voor u gevaar voor letsel inhouden.

Gebruik uitsluitend inzetgereedschap dat voorzien is van aanduidingen van de fabrikant, het soort binding, de afmetingen en het toegestane toerental.

Gebruik uitsluitend inzetgereedschap waarvan het aangegeven toerental ten minste net zo hoog is als het op het typeplaatje van het product aangegeven toerental.

Gebruik geen afgebroken, gesprongen of anderszins beschadigde inzetgereedschap.

Gebruik uitsluitend inzetgereedschap dat in goede staat verkeert.

Overtuig u ervan dat de maten van het inzetgereedschap bij het product passen.

Boor een te kleine opnameopening in het inzetgereedschap niet naderhand op.

Gebruik geen afzonderlijke verloopbus of adapter om schijven met een groter gat passend te maken.

Ondersteun platen of werkstukken om het risico van terugslag door een vastgeklemde schijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel in de buurt van de doorslijpschijf als aan de kant.

Spanfl ^12 losdraaien: Druk de spindelblokkeerknop 1 in en houdt deze ingedrukt. Til de bevestigingsclip op en draai deze tegen de wijzers van de klok in. Laat de spindelblokkeerknop los (afb. G).
■ Verwijder de spanfl.12.
■ Verwijder eventueel een al gemonteerd inzetgereedschap.
Plaats het nieuwe inzetgereedschap op de steunflens 11 een (afb. H).
Inzetgereedschap borgen: Druk de spindelblokkeerknop 1 in en houdt deze ingedrukt. Til de bevestigingsclip op. Draai de spanflens 12 met de wijzers van de klok mee. Laat de spindelblokkeerknop los.

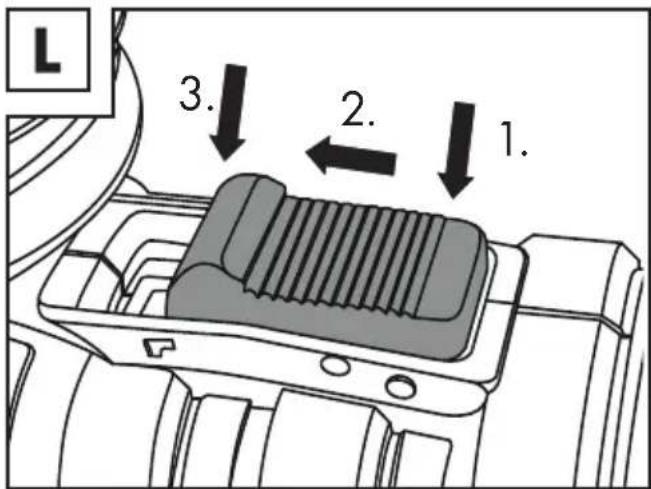

In- en uitschakelen

VOORZICHTIG! GEVAAR VOOR VERWONDINGEN!

Draag altijd veiligheidshandschoenen als u het product hanteert of ermee werkt.

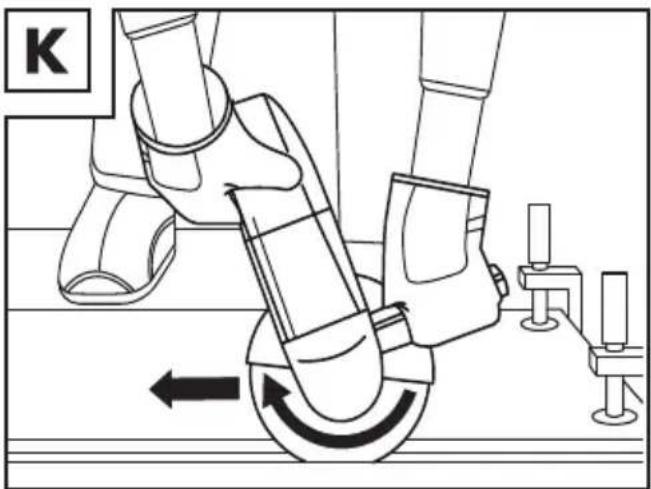

Houd het product, als u ermee werkt, altijd met beide handen vast (afb. K).
Houd uw handen uit de buurt van het inzetgereedschap als het product wordt gebruikt.
Het inzetgereedschap beweegt nog enige tijd nadat het product is uitgeschakeld. Raak nog bewegend inzetgereedschap niet aan en rem het ook niet af.

VOORZICHTIG! GEVAAR VOOR DE GEZONDHEID!

Asbesthoudend materiaal mag niet worden bewerkt. Asbest is kankerverwekkend.

L 3. 2. 1.

Inschakelen: Duw het achterste deel van de aan/uit-schakelaar 3 omlaag en schuif dit dan naar voren (Afb. L, 1&2).

Continubedrijf: Kantel het voorste eind van de aan/uit-schakelaar 3 naar beneden, totdat het vastklikt (afb. L, 3).

Uitschakelen: Druk op het achterste deel van de aan/uit-schakelaar 3, zodat deze terugspringt in de uitstand.

Proefdraaien

TIP

Laat het apparaat vóór de eerste werkzaamheden en na iedere wisseling van het inzetgereedschap zonder belasting proefdraaien. Schakel het product onmiddellijk uit als het inzetgereedschap onregelmatig draait, er aanzienlijke trillingen optreden of abnormale geluiden zijn te horen.

Tips voor het werken met het duct

Slijpen

WAARSCHUWING!

Gebruik nooit een doorslijpschijf om mee te slijpen!

Houd het product onder een hoek van 10 tot 15° om gemakkelijk een goed slijpresultaat te kunnen bereiken.
Houd de slijpschijf met een lichte, gelijkmatige druk op het werkvlak voor maximale efficiëntie bij het slijpen. Het moet nooit nodig zijn om het product met verhoogde krachtsuitoefening te bedienen. Het gewicht van het product genereert genoeg druk.
- Te veel druk overbelast de motor, vertraagt het slijpen, oefent gevaarlijk druk uit op de slijpschijf en veroorzaakt schade.
Beweeg het product gelijkmatig voor- en achteruit.

Staalborstels

⚠ WAARSCHUWING!

Gebruik geen borstel die beschadigd is of onbalans vertoont. Gebruik van een beschadigde borstel kan het risico op letsel door contact met gebroken borsteldraden verhogen.

Vermijd om te veel druk uit te oefenen, omdat hierdoor de draden te ver doorbuigen, wat voortijdige beschadiging veroorzaakt.
■ Werk met matige snijsnelheid die past bij het te bewerken materiaal.
Vermijd springen en stukgaan van de staalborstel, vooral bij werkzaamheden aan hoeken, scherpe kanten enz. Dit kan controleverlies en terugslag veroorzaken.

- Doorslijpen

⚠ WAARSCHUWING!

Gebruik nooit slijpschijven om mee door te slijpen! Het product mag met een doorslijpschijf allen met de beschermingskap voor doorslijpen 8b gebruikt worden.

Er mag alleen gebruik worden gemaakt van geteste, met glasvezel versterkte doorslijpschijven.
■ Werk in principe met geringe snijsnelheid. Oefen slechts matige druk uit op het werkstuk.
■ Werk altijd in tegenloop; zo wordt het product niet ongecontroleerd uit de zaagsnede gedrukt.

● Schoonmaken en onderhoud

⚠ WAARSCHUWING!

Schakel het product uit, verwijder de accu 5 en laat het product afkoelen voordat u inspectie-, onderhouds- of schoonmaakwerkzaamheden uitvoert!

Schoonmaken

Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
■ Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.
Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.
Houd vooral de ventilatieopeningen met een doek en een zachte borstel vrij van verontreinigingen en stof.
De ventilatieopeningen moeten altijd vrij worden gehouden.

TIP

Gebruik geen chemische, alkalische, schurende of andere agressieve schoonmaak- en desinfecteermiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

Onderhoud

- Controleer het product en de hulpstukken (bijv. inzetgereedschap) voor en na ieder gebruik op slijtage en beschadigingen. Vervang deze indien nodig door nieuwe, zoals in deze gebruiksaanwijzing is beschreven. Neem daarbij de technische vereisten in acht (zie "Technische gegevens").

Reparatie

Er bevinden zich in het product geen onderdelen die door de gebruiker kunnen worden gerepareerd. Neem contact op met een gekwalificeerde vakkracht om het product te controleren en te repareren.

Opbergen

■ Schakel het product uit.
■ Maak het product schoon zoals hierboven is beschreven.
■ Sla het product en de erbij behorende accessoires op een donkere, droge, vorstvrije en goed geventileerde plaats op.
Berg het product altijd op een voor kinderen onbereikbare plek op. De optimale temperatuur voor langdurige opslag (langer dan 3 maanden) ligt tussen +20 en +26 °C.
Berg het product op in de draagko22:
- Doorslijp- of slijpschijven moeten droog zijn en rechtop, nooit op elkaar gestapeld, opgeborgen worden.

Tips voor de accu

■ Sla de a 5 alleen op als deze deels is opgeladen. Als de accu voor langere tijd wordt opgeborgen, moet deze tussen 40 en 60 % opgeladen zijn (rode en oranje ladingsniveau-LEDs 17 branden).
- Controleer tijdens een langere opbergperiode ongeveer iedere 3 maanden het ladingsniveau van de accu 5. Laad indien nodig bij.

Transport

Schakel het product uit.
■ Transporteer het product in de draagkoffer 22.
Bescherm het product tegen stoten en sterke trillingen, die vooral optreden bij transport in voertuigen.
■ Zeker het product tegen verschuiven en kantelen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Verwijder de batterijen / het accupack uit het product alvorens het af te voeren.

Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 5 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 5 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

U heeft op de accu een garantie van 1 jaar vanaf de aankoopdatum.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

Service Nederland

Tel.: [phone]

EG-verklaring van overeenstemming

EG-VERKLARING VAN OVEREENSTEMMING

IAN: 367746_2101

Productidentificatie: "Parkside" Accu-haakse slijpmachine 20 V

Modelnummer: HG08179

Het hierboven beschreven voorwerp is in overeenstemming met de desbetreffende harmonisatiewetgeving van de Unie:

Vermelding van de toegepaste relevante geharmoniseerde normen of van de andere technische specificaties waarop de conformiteitsverklaring betrekking heeft:

Nr. / Onderdelen

Directive 2006/42/EC

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

Directive 2014/30/EU

EN 55014-1:2017/A11:2020

EN 55014-2:2015

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

Richtlijn 2011/65/EU

EN IEC 63000:2018

Bijkomende informatie - Verdere verbonden standaarden:

Nr. / Onderdelen

EN 12413:2019

Naam en adres van de fabrikant:

Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.

Vertaling van de originele verklaring van overeenkomst

Neckarsulm	14.05.2021
Plaats	Datum	Benjamin Steeb Managing Director	Jens Buchheim Authorised Signatory
